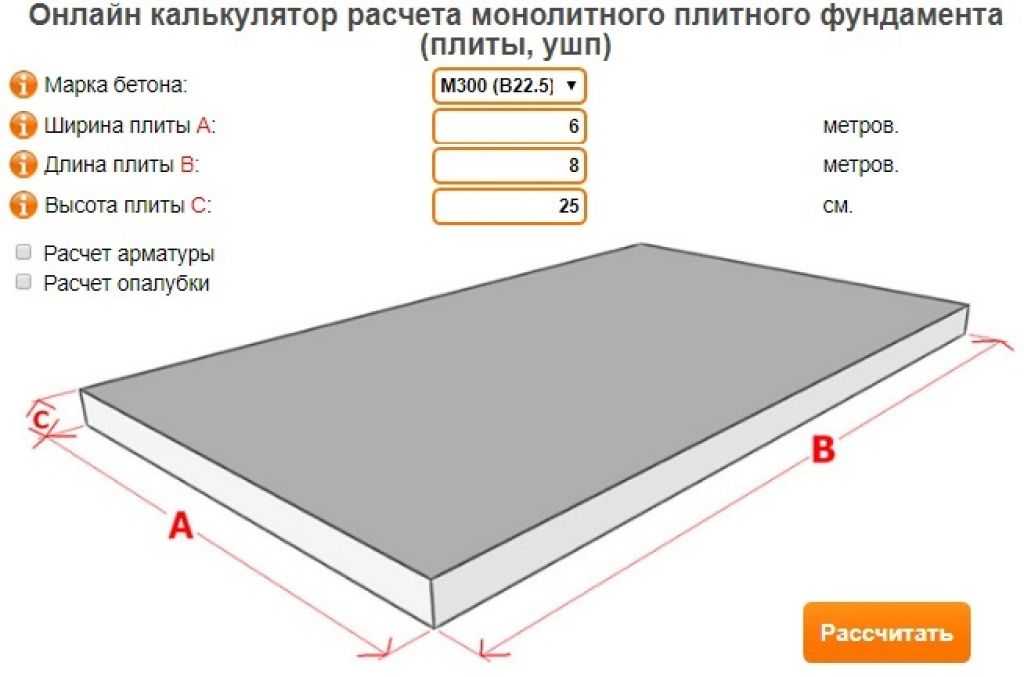

Расчет монолитной плиты перекрытия онлайн: Онлайн калькулятор расчета монолитного плитного фундамента (плиты, ушп)

Содержание

Расчет плиты перекрытия по формулам

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Вернуться к оглавлению

Первый этап: определение расчетной длины плиты

Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) – совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет железобетонного монолитного перекрытия довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона. В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок.

Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

Вернуться к оглавлению

Определение геометрических параметров железобетонного монолитного перекрытия

Расчет нагрузок на плиту перекрытия считается отдельно для каждого конкретного случая строительства.

Данные параметры пока не известны, однако есть смысл их задать для того, чтобы была возможность произвести расчет.

Высота плиты задается как h = 10 см, условная ширина – b = 100 см. Условность в подобном случае означает то, что плита бетонного перекрытия будет рассматриваться как балка, которая имеет высоту 10 см и ширину 100 см. Следовательно, результаты, которые будут получены, могут применяться для всех оставшихся сантиметров ширины плиты. То есть, если планируется изготавливать плиту перекрытия, которая имеет расчетную длину 4 м и ширину 6 м, для каждого из данных 6 м необходимо применять параметры, определенные для расчетного 1 м.

Класс бетона будет принят B20, а класс арматуры – A400.

Далее происходит определение опор. В зависимости от ширины опирания плит перекрытия на стенки, от материала и веса несущих стенок плита перекрытия может рассматриваться как шарнирно опертая бесконсольная балка. Это является наиболее распространенным случаем.

Далее происходит сбор нагрузки на плиту. Они могут быть самыми разнообразными. Если смотреть с точки зрения строительной механики, все, что будет неподвижно лежать на балке, приклеено, прибито либо подвешено на плиту перекрытия – это статистическая и достаточно часто постоянная нагрузка. Все что ползает, ходит, ездит, бегает и падает на балку – динамические нагрузки. Подобные нагрузки чаще всего являются временными. Однако в рассматриваемом примере никакой разницы между постоянными и временными нагрузками делаться не будет.

Вернуться к оглавлению

Существующие виды нагрузок, сбор которых следует выполнить

Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.

Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка – в кгс/м.

Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.

Чаще всего плиты перекрытия в частных домах рассчитываются на определенную нагрузку: q1 = 400 кг на 1 кв.м. При высоте плиты, которая равняется 10 см, вес плиты добавит к данной нагрузки еще порядка 250 кг на 1 кв. м. Керамическая плитка и стяжка – еще до 100 кг на 1 кв.м.

Подобная распределенная нагрузка будет учитывать практически все сочетания нагрузок на перекрытия в жилом доме, которые возможны. Однако стоит знать, что никто не запрещает рассчитывать конструкцию на большие нагрузки. В данном материале будет принято такое значение и, на всякий случай, следует умножить его на коэффициент надежности: y = 1.2.

q = (400 + 250 + 100) * 1.2 = 900 кг на 1 кв.м.

Будут рассчитываться параметры плиты, которая имеет ширину 100 см. Следовательно, данная распределенная нагрузка будет рассматриваться как плоская, которая действует по оси y на плиту перекрытия. Измеряется в кг/м.

Вернуться к оглавлению

Определения максимального изгибающего момента для нормального (поперечного) сечения балки

Для бесконсольной балки на двух шарнирных опорах (в данном случае – плита перекрытия, опирающаяся на стены, на которую действуют равномерно распределенные нагрузки) максимальный изгибающий момент будет посредине балки. 2) / 8 = 1800 кг/м.

Необходимо знать, что расчет железобетонной арматуры по предельным усилиям согласно СП 52-101-2003 и СНиП 52-01-2003 основывается на следующих расчетных предпосылках:

Схема пустотелой армированной плиты перекрытия

  1. Сопротивление бетона растяжению следует принять равным 0. Подобное допущение производится на том основании, что сопротивление бетона растяжению гораздо меньше сопротивления растяжению арматуры (ориентировочно в 100 раз), следовательно, в растянутой зоне конструкции из железобетона могут образовываться трещины из-за разрыва бетона. Таким образом на растяжение в нормальном сечении работает только арматура.
  2. Сопротивление бетона сжатию следует принять равномерно распределенным по зоне сжатия. Оно принимается не более расчетного сопротивления Rb.
  3. Растягивающие максимальные напряжения арматуры следует принимать не более, чем расчетное сопротивление Rs.

Чтобы не допускать эффект образования пластического шарнира и обрушения конструкции, которое возможно при этом, соотношение E высоты сжатой зоны бетона у к расстоянию от центра тяжести арматуры к верху балки h0, E = y/h0, должно быть не более, чем предельное значение ER. Предельное значение должно определяться по следующей формуле:

ER = 0.8 / (1 + Rs / 700).

Это эмпирическая формула, которая основывается на опыте проектирования конструкций из железобетона. Rs – расчетное сопротивление арматуры в МПа. Однако стоит знать, что на данном этапе с легкостью можно обойтись и таблицей граничных значений относительной высоты сжатой зоны бетона.

Вернуться к оглавлению

Некоторые нюансы

Есть примечание к значениям в таблице, пример которой содержится в материале. Если сбор нагрузок для расчета выполняется не профессиональными проектировщиками, рекомендуется занижать значения сжатой зоны ER приблизительно в 1,5 раза.

Дальнейший расчет будет производиться с учетом a = 2 см, где a – расстояние от низа балки до центра поперечного сечения арматуры.

При E меньше/равно ER и отсутствии арматуры в сжатой зоне бетонную прочность следует проверять согласно следующей формуле:

B < Rb*b*y (h0 – 0.5y).

Физический смысл данной формулы несложен. Любой момент может быть представлен в виде действующей силы с некоторым плечом, следовательно, для бетона понадобится соблюдать вышеприведенное условие.

Проверка прочности прямоугольных сечений с одиночной арматурой с учетом E меньше/равно ER производится согласно формуле: M < RsAs (h0 – 0.5y).

Суть данной формулы следующая: по расчетам арматура должна выдержать нагрузку такую же, как и бетон, потому как на арматуру будет действовать такая же сила с таким же плечом, как и на бетон.

Плиты перекрытия с разными несущими способностями, от 400 кг/м2 до 2300 кг/м2.

Примечание по этому поводу. Подобная расчетная схема, которая предполагает плечо действия силы (h0 – 0.5y), дает возможность довольно легко и просто определить основные параметры поперечного сечения согласно формулам, которые будут приведены ниже. Однако стоит понимать, что подобная расчетная схема вовсе не единственная.

Расчет может быть произведен относительно центра тяжести сечения, которое было приведено. В отличие от металлических и деревянных балок, рассчитывать железобетон по предельным растягивающим либо сжимающим напряжениям, которые возникают в нормальном (поперечном) сечении балки из железобетона несколько сложно.

Железобетон является композитным и очень неоднородным материалом. Однако и это еще не все. Многочисленные экспериментальные данные сообщают о том, что предел прочности, текучести, модуль упругости и другие различные механические характеристики имеют несколько значительный разброс. К примеру, при определении бетонного предела прочности на сжатие одинаковые результаты не будут получаться даже тогда, когда образцы изготавливаются из смеси бетона одного замеса.

Связано это с тем, что прочность бетона будет зависеть от большого количества различных факторов: качества (степени загрязненности в том числе) и крупности заполнителя, способа уплотнения смеси, активности цемента, различных технологических факторов и так далее. Обращая внимание на случайную природу данных факторов, естественно считать предел бетонной прочности случайной величиной. 2 * 1170000) = 0.24038.

Арматуры имеет два размера, условный и реальный размеры.

В связи с тем, что момент был определен в кг/м и размер поперечного сечения удобно подставлять в метрах тоже, значение расчетного сопротивления будет приведено кг/м кв. для того, чтобы соблюдалась размерность.

Подобное значение меньше предельного для такого класса арматуры согласно таблице (0.24038 < 0.39). Соответственно, арматура в сжатой зоне по расчетам не нужна. Следовательно, по формуле площадь сечения арматуры, которая требуется:

As = 117 * 100 * 8 (1 – корень кв. (1 – 2 * 0.24038)) / 3600 = 7.265 кв.см.

В подобном случае использовались размеры поперечного сечения в сантиметрах. Значение расчетных сопротивлений при этом было в кг/см кв. для того, чтобы упростить вычисления.

Для армирования 1 п.м имеющейся плиты перекрытия следует использовать 5 стержней, которые имеют диаметр 14 мм с шагом 200 мм. Площадь сечения арматуры будет 7.69 кв.см. Подбор арматуры достаточно удобно производится согласно следующей таблице.

Вернуться к оглавлению

Количество стержней для армирования монолитной железобетонной плиты перекрытия

Для того чтобы армировать плиту, есть возможность использовать 7 стержней, которые имеют диаметр 12 мм с шагом 140 мм. Есть и другой вариант – 10 стержней, которые имеют диаметр 10 мм и шаг 100 мм.

Прочность бетона проверяется согласно следующей формуле:

y = 3600 * 7.69 / (117 * 100) = 2.366 см.

E = 2.366 / 8 = 0.29575. Данное значение меньше, чем граничное 0.531 согласно формулам и таблице, помимо того, оно меньше рекомендуемого 0.531/1.5 = 0.354, то есть удовлетворяет всем имеющимся требованиям.

117 * 100 * 2.366 (8 – 0.5 * 2.366) = 188709 кг на см > M = 180000 кг на см, согласно формуле. 36

3600 * 7.69 (8 – 0.5 * 2.366) = 188721 кг на см > M = 180000 кг на см, согласно формуле.

Устройство пола поверх монолитной армированной плиты перекрытия

Все необходимые требования таким образом соблюдаются.

В случае, если класс бетона будет увеличен до B25, арматуры при этом будет необходимо меньшее количество, потому как для B25 Rb = 148 кгс/см кв. 2 * 1480000) = 0.19003.

As = 148 * 100 * 10 (1 – корень кв. (1 – 2 * 0.19)) / 3600 = 6.99 кв.см.

Таким образом, для того, чтобы армировать 1 п.м имеющейся плиты перекрытия, все равно понадобится использовать 5 стержней, которые имеют диаметр 14 мм с шагом 200 мм либо продолжать подбирать сечение.

Стоит сделать вывод, что сами расчеты достаточно просты, помимо того, они не займут большое количество времени. Однако при этом формулы понятнее не становятся. Совершенно любую железобетонную конструкцию теоретически можно рассчитать, исходя из классических, то есть предельно простых и наглядных формул.

Вернуться к оглавлению

Сбор нагрузок – некоторый дополнительный расчет

Сбор нагрузок и расчет прочности монолитных плит перекрытия часто сводится к сравнению двух факторов между собой:

  • усилий, которые действуют в плитах;
  • прочностью армированных ее сечений.

Первое в обязательном порядке должно быть меньше, чем второе.

2 / 23.

Для частных случаев можно получить некоторые определенные значения:

  1. Плита в плане 6х6 м – Mx = My = 1.9тм.
  2. Плита в плане 5х5 м – Mx = My = 1.3тм.
  3. Плита в плане 4х4 м – Mx = My = 0.8тм.

При проверке прочности считается, что в сечении имеется сжатый бетон сверху, а также растянутая арматура снизу. Они способны образовать силовую пару, которая воспринимает моментное усилие, приходящее на нее.

Калькулятор перекрытий АТЛАНТ – Официальный сайт перекрытий МАРКО

Основы прочности железобетонного перекрытия для «чайников»

Большинство посетителей нашего сайта не являются специалистами в области архитектуры и проектирования. Наш среднестатистический посетитель хочет получить для своего будущего дома крепкое, надежное и прочное перекрытие. Терминология строительных норм и правил (СНиП) часто достаточно далека от общераспространенных представлений о прочном перекрытии. Для того чтобы «нормативная» нагрузка из основополагающего документа под названием СП 20. 13330.2011 Нагрузки и воздействия   превратилась в прочное перекрытие необходимо учесть целый ряд особенностей конструкции перекрытия, ввести в прочностной расчет «коэффициент незнания» и «коэффициент случайности». Для российских застройщиков актуален еще один коэффициент, аналога которому нет даже в большинстве иностранных языков. Это пресловутое русское АВОСЬ.

Несколько неочевидных истин:

1. Перекрытия под нагрузкой прогибаются. Иногда достаточно сильно. Многие наши заказчики принимают этот факт с трудом, а некоторые не принимают вообще. Для них применительно к бетонным перекрытиям термин «прогнулось» равнозначно термину «сломалось», а фотографии статических (прочностных) испытаний перекрытий шокируют.  В качестве антистрессовой терапии предлагаю посмотреть видео и прочитать статью

2. Прогиб плиты не свидетельствует о ее низкой прочности. Строительные нормы (свод правил) допускают прогиб перекрытия, но ограничивают его величину. При этом эти ограничения чаще всего не связаны с возможной потерей прочности перекрытия — нормы исходят из того, что возникший под нагрузкой прогиб не должен «действовать на нервы» заказчикам, не должен вызывать психологического дискомфорта. Именно поэтому приведенные в нормах ограничения прогибов получили наименование эстетико-психологических

На картинке слева приведена таблица допустимых прогибов из действующего свода правил. Нас в первую очередь интересует вторая строка таблицы (выделена красной рамкой). Эстетико-психологические ограничения (картинка справа) устанавливаются в зависимости от длины (пролета) перекрытия в долях от этой длины.

Если от долей перейти к конкретным значениям, то получим следующие данные. Из таблицы следует, что плита перекрытия длиной 6 метров «имеет право» прогнуться на 30 мм. Много это или мало. С точки зрения разработчиков строительных норм — допустимо, для большинства из наших заказчиков — нежелательно. Как с этим «нежелательно» бороться читаем в следующем подразделе. Прогиб плиты является одним из факторов второго предельного состояния при оценке прочности бетонных перекрытий.

3. Балки перекрытия при монтаже можно выгнуть вверх на величину, равную прогибу. В этом случае под нагрузкой балка прогнется меньше или не прогнется вообще. Такой технологический прием специалисты назвали строительным подъемом. Использование строительного подъема позволяет существенно увеличить допустимую нагрузку на перекрытие. Но при этом необходимо учитывать тот факт, что строительный подъем превращает балку в арку, со всеми вытекающими последствиями, которые необходимо учесть при проведении прочностных расчетов перекрытия.

4,Плита перекрытия, у которой края «защемлены» прочнее такой же свободно лежащей плиты. Экспериментируя с обычной деревянной линейкой, вы легко можете убедиться в достоверности этого утверждения. На вопрос о том насколько защемление повышает прочность перекрытия ответ можно найти  в любом учебнике по сопротивлению материалов. Наука посчитала изгибающие моменты в перекрытии при действии равномерно распределенной по длине балки перекрытия нагрузке для свободного опирания (левая картинка) и защемления (правая картинка).  Обратите внимание изгибающий момент М при защемлении плиты  в три раза меньше.  Значит и арматуры в этом случае потребуется в три раза меньше. Казалось бы чего проще — защемляй и властвуй. Но по настоящему защемить плиту не так просто.  Для «правильного» защемления необходимо учесть все особенности проекта дома. В противном случае перекрытие может треснуть, но теперь уже в верхней зоне (картинка справа).

5. Прочность бетона на растяжение в 10-12 раз ниже прочности бетона на сжатие. При шарнирном опирании плита перекрытия под нагрузкой сжимается в верхней зоне и растягивается в нижней. Верхняя зона, как правило сама справляется с возникающими здесь напряжениями сжатия, нижняя зона нуждается в помощи. Идеальным помощником здесь оказалась стальная арматура, которая принимает на себя значительную часть растягивающих напряжений. В перекрытиях АТЛАНТ помогает бетону в этой зоне и стальной тонкостенных профиль.

6. В бетоне плиты перекрытия допускается наличие трещин. Трещины, размер (раскрытие) которых не превышает допустимого значения не являются дефектом плиты перекрытия. В зависимости от условий эксплуатации предельно допустимая ширина раскрытия трещин меняется от 0,5 мм для перекрытий, которые эксплуатируются внутри помещений до 0,3 мм для перекрытий, подвергающихся воздействию атмосферных осадков.  Раскрытие трещин является одним из факторов второго предельного состояния оценки прочности бетонных конструкций.

7. Важнейшей характеристикой перекрытия является допустимая (полезная) нагрузка. Эта нагрузка измеряется в килограммах на квадратный метр плиты — кг/м2. Здесь важно понять — на каждый квадратный метр. При допустимой нагрузке 500 кг/м2 для комнаты площадью 20 м2 предельная нагрузка не будет превышена, если на полу комнаты разместить не более 10000  кг (10 тонн) перегородок, мебели, людей, оборудования. Для понимания — столько весят шесть средних легковых автомобилей. Вы можете представить шесть автомобилей в комнате площадью 20 м2. Если в одном месте (правая схема на картинке) на плиту действует нагрузка 1000 кг, которая в два раза выше допустимой нагрузки в 500 кг/м2 это не свидетельствует о том, что плита разрушится. Такая нагрузка называется сосредоточенной. Ее влияние учитывается специальным расчетом.

Расчет плоских железобетонных плит, усиленных постнапряженной арматурой в двух направлениях.


 Oleksandr Zhuravskyi 1*  Ph.D., Associate Professor
 Vladyslav Tymoshchuk Ph.D., Associate Professor
Кафедра железобетонных и каменных конструкций Киевского национального университета строительства и архитектуры, Воздухофлотский проспект, 31, г. Киев, 03680, Украина;
Получено: 20.11.2018, Принято: 29.12.2018, Доступно онлайн: 29.12.2018.
.
*Электронная почта автора для переписки: [email protected]
Под лицензией Creative Commons. Том 2, Выпуск 4, 2018 г., стр.: 63-69.
Плагиат был проверен с помощью грамматической грамматической




Автор Ключевые слова: Усиление, плоское усиление бетонной склад, внешнее усилитель, деформация, сила.


Аннотация

Целью диссертационного исследования является проведение теоретических расчетов и экспериментальное подтверждение возможности усиления плоских железобетонных плит наружной напрягаемой арматурой и влияния такого усиления на последующую эксплуатацию плиты. под повышенной нагрузкой.

Приведены результаты теоретических исследований по расчету усиления плоских железобетонных плит внешней напряженной арматурой в линейной и нелинейной постановке задач, а также проведено сравнение результатов двух вариантов расчета.

1. Введение.



При устройстве монолитных железобетонных плоских крыш возникают проблемы с перепрогибами и трещинами. Они могут возникать как в процессе эксплуатации, так и в процессе строительства. К причинам, вызывающим чрезмерные прогибы, можно отнести: отклонение от технологии изготовления, ошибки проектирования и др. При больших пролетах монолитных плит (более 6 м) рекомендуется применять предварительно напряженную арматуру. Для армирования железобетонных плит можно использовать наружную напрягаемую арматуру, которая будет служить внешней арматурой. В последние 30-40 лет, а также в странах Европы и США все более успешным становится применение предварительных напряжений с растяжением по бетону (постнапряжения), что позволяет эффективно предварительно напрягать монолит из бетона. строительство. В нашей стране эта технология получила широкое распространение при строительстве монолитных путепроводов и мостов, тогда как в гражданском строительстве применяется очень редко. Отчасти это связано с отсутствием норм и рекомендаций по расчету и проектированию этих конструкций. В практике современного строительства все чаще применяются предварительно напряженные в двух направлениях железобетонные плитные конструкции. К ним относятся межэтажные перекрытия и покрытия общественных и производственных зданий, стены и крыши резервуаров.

Однако исследование таких конструкций, работающих в условиях сложного напряженного состояния, не является исчерпывающим. Существующие нормы не дают конкретных рекомендаций по расчету такого класса конструкций.


Ссылки

[1] Лира 9.4. Руководство пользователя. Основы: учёба. Способ. / [ЯВЛЯЕТСЯ. Б. Стрелец-Стрелецкий, В.Е. Годовис, Ю.В.Гензерский и др.]. Киев: ФАКТ, 2008. 164 с. (в Украине).

[2] Глуховский А. Д. Железобетонные плоские перекрытия многоэтажных домов. Москва, 1956. 62 с. (на русском).

[3] Михайлов В.В. Предварительно напряженные железобетонные конструкции. Москва: Стройиздат, 1978. 383 с. (на русском).

[4] Леонхардт Ф. Напряженно-армированный бетон и его практическое применение. / пер. Житомирский В. К. М.: Стройиздат, 1957. 588 с. (на русском).

[5] Журавский О.Д., Тимощук В.А. Расчет плоских железобетонных плит, усиленных внешней напрягаемой арматурой. Строительные конструкции. Теория и практика. Киев, КНУЦА, 2017. Вып. 1. стр. 193-198 , (в Украине).




Просьба указывать как:  Журавский О.В., Тимощук В.А. «Расчет плоских железобетонных плит, усиленных постнапряженной арматурой в двух направлениях. ПОЛЕЗНЫЙ интернет-журнал, вып. 2, нет. 4, стр. 63–69, декабрь 2018 г. DOI: https://doi.org/10.32557/useful-2-4-2018-0007




Эта статья была обновлена ​​30 декабря 2018 г.

Понимание Расчет нагрузки | Структурное проектирование – Проекты гражданского строительства

Дизайнер

Расчет нагрузки | Проектирование зданий

В нашей предыдущей статье мы обсуждали «Различные типы нагрузок» и их значение при проектировании конструкций.

Теперь мы перейдем к нашему дальнейшему обсуждению следующих моментов:
  • Предположение о принципе проектирования и принятое обозначение
  • Расчетная константа
  • Предположения относительно дизайна
  • Нагрузки на балки
  • Нагрузки на плиты
Допущение принципа конструкции и принятые обозначения:

Принятые обозначения такие же, как в IS:456:2000

Плотность используемого материала в соответствии со ссылкой на IS:857-1987s

Sr. no Материал Плотность
1
Гладкий бетон 24 кН/м3
2 Армированный цементобетон 25 кН/м3
3 Материал для пола (цементный раствор) 1,00 кН/м3
4 Кирпичная кладка 19 кН/м3
Константа расчета

Использование бетона и стали марки M20 и Fe415 соответственно для колонн и фундаментов

Поэтому:

Fck – i. е. Нормативная прочность для M15 – 15 Н/мм2

Fck – i. е. Нормативная прочность для M15 – 15 Н/мм2

Фк – т.е. е. Нормативная прочность для M20 – 20 Н/мм2

Fy – i. е. Нормативная прочность для стали – 415 Н/мм2

Допущение по проекту
  1. Плита принимается сплошной по внутренней опоре и частично закрепленной по краю, в связи с монолитной конструкцией стен над ней.
  2. Предполагается, что балки непрерывны по внутренней опоре, и они обрамляют колонну на концах.
Нагрузка на балки
Описание нагрузки плиты на балку

Нагрузка от плиты распределяется на опорные балки в соответствии с п. 23.5 IS:456-1978, где указано, что нагрузка на балки, поддерживающие сплошные пролеты, расположенные в двух направлениях под прямым углом и воспринимающие равномерно распределенные нагрузки.

Собственный вес балок

Эта нагрузка действует на балки как UDL, она рассчитывается после принятия подходящего поперечного сечения (с учетом жесткости/прогиба) балки.

Нагрузка от кирпичной кладки стены

В каркасном строении кирпичная кладка используется для возведения навесных стен. Они не несут и не передают никакой нагрузки. Следовательно, кладка стен не должна быть толстой.

Точечная нагрузка от пересекающейся балки

Если какая-либо балка встречается с балкой, то нагрузка от этой балки считается точечной нагрузкой.
