Монолитное перекрытие по профнастилу: расчет, устройство

Преимущества монолитного перекрытия по профлисту
Конструктивные особенности
Расчет перекрытия
Монолитное перекрытие по профнастилу своими руками

Подготовка
Монтаж опалубки
Специфика армирования
Заливка бетона

Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк.

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

балки;
профнастил;
гибкая арматура, выложенная по волне;
установленный вертикально стержневой анкер;
арматурная сетка;
стяжка по профлисту.

Преимущества монолитного перекрытия по профлисту ↑

Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.

Геометрическая форма и размеры у них могут быть практически любыми.
Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
Монтаж системы довольно прост, и справиться с ним сможет и новичок.
За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
Монтаж занимает значительно меньше времени.
Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
Профнастил для перекрытия может различаться по разновидности и марке.

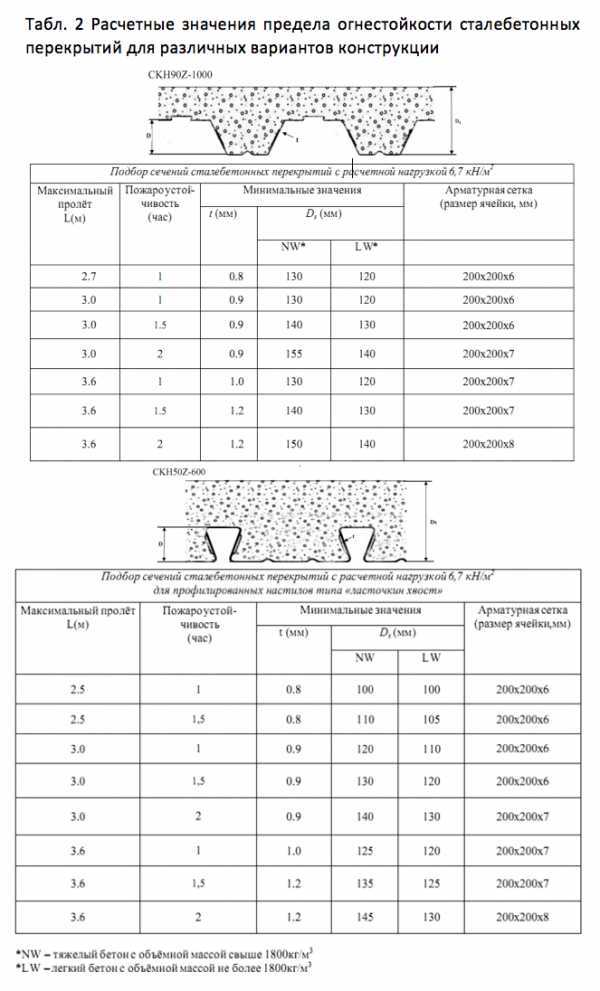

Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Конструктивные особенности ↑

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

Ребристые, в свою очередь, могут быть:

с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.

со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.

В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

На заметку

Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

Расчет перекрытия ↑

Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.

Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

рассчитать усилия на основе точных размеров будущей постройки,

Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметку

Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она больше, тем меньшим выбирают шаг балок.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер.

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Расчет монолитного перекрытия своими руками

На сегодняшний день, во время индивидуального строительства домов, при устройстве перекрытий популярным становится монолитное перекрытие по профнастилу. При бетонировании профнастил применяют как несъемную опалубку, а еще с его помощью можно выполнить внешнее армирование. Да и расчет монолитного перекрытия сделать с помощью качественной арматуры несложно.

Во время индивидуального строительства домов, при устройстве перекрытий популярным становится монолитное перекрытие по профнастилу, который обладает относительно небольшим весом при довольно высокой прочности.

Достаточно важный фактор – качественные инструменты и материалы:

шуруповерты и саморезы;
дрель и сверла;
правило;
проволока.

Это и несколько видов уровней, плиты, отвес, шнурки, угольники и рулетка. Если вы планируете осуществлять заливку бетона вручную, то воспользуйтесь бетономешалкой и емкостью для раствора. Также вам потребуется обратить внимание на пример расчета.

Преимущества монолитного перекрытия по профнастилу

Если говорить о монолитном перекрытии по профнастилу, то стоит выделить некоторые преимущества: можно применять, какой угодно вид материала, настил служит несъемной опалубкой, значительно снижает нагрузки на основание.

Схема обустройства перекрытия: 1 – Балка перекрытия, 2 – Арматура, 3 – Бетон, 4 – Несущий профнастил ТП-85, 5 – Шуруп (винт) самосверлящий некрашеный.

Что же такое монолитное перекрытие? Какие имеет отличия и плюсы в сравнении со стандартным перекрытием, как осуществить установку его плиты?

Такие перекрытия используются в разнообразных сферах строительных работ: возводят гаражи, террасы и другие постройки. Монолитные плиты по профнастилу – возможность получить по завершении работы высококачественный сделанный потолок. В дальнейшем вам не потребуется проводить какие-либо дополнительные доработки или отделку. При помощи профнастила будет осуществляться армирование.

То, что возможно применять разнообразные профилированные плиты при оснащении перекрытия, необходимо отметить, как достаточно важное преимущество, поскольку сечение вы сможете выполнить даже ребристым. Таким образом, вы значительно повысите прочность и безопасность перекрытия, уменьшите расходы арматуры и бетона при постройке.

В данном случае настил будет выполнять функцию неснимаемой опалубки, к которой в следующем этапе можно выполнять бетонирование или армирование. А вот каркас из металла (металлические колонны и балки) послужит опорой. Благодаря подобной конструкции вы всегда сможете пользоваться легкими строительными материалами низкой прочности. Также все делается быстро при помощи арматуры.

Вернуться к оглавлению

Нагрузки, которые могут воздействовать на каркас

Вариант схемы обустройства перекрытия: 1 – Бетон плиты, 2 – Профлист (выполняет функцию опалубки и несущую функцию совместно с бетонным перекрытием), 3 – Главная балка перекрытия, 4 – Арматурный каркас, 5 – Упоры по главной балке для объединения плиты с профлистом, 6 – Упоры по второстепенной балке для объединения плиты с профлистом, 7 – Противоусадочная сетка.

Стоит заметить, что такая технология существует за счет того, что нагрузки перекрытий, для которых используют профилированный лист, ложатся непосредственно на прочный и безопасный каркас.

Когда будете применять плиты по профлисту, как строительный материал для стен, то можете еще воспользоваться пеноблоком или газоблоком, используемыми для теплоизоляции. Межэтажное перекрытие из профилированного листа обладает еще и другим существенным преимуществом. Чтобы возвести крупное здание, вам потребуется соорудить ленточный фундамент, на стройматериалы для которого нужны существенные затраты.

Однако перенос нагрузки на арматуры, который влечет возможность облегчения стен, может привести к тому, что снизятся нагрузки на фундамент. Таким образом, вы можете и не использовать материалозатратный ленточный фундамент, а подобрать другой вид фундамента (например, колонное основание), на который потратите значительно меньше средств. Что по поводу самой арматуры, то она состоит из специальных стержней.

Вы должны понимать, что в подобном фундаменте все колонны будут воспринимать нагрузки лишь со стороны одной колонны арматуры. В оголовке данной основы вы должны будете выпилить маленький ростверк, а расчет его сечения производите, используя данные толщины стен и предполагаемый шаг между колоннами фундамента.

Проанализировав вышеизложенное, вы сможете сделать вывод, что устройство плиты по листу повлечет значительное снижение затраты на трудовые ресурсы. А еще вы сэкономите время, поскольку процесс постройки здания существенно ускоряется.

Вернуться к оглавлению

Перекрытия с использованием профлиста

Расстояние между балками при укладке непосредственно зависит от вида профилированной плиты, которую вы будете использовать в устройстве перекрытия.

Проектировать монолит по профнастилу рекомендуется выполнять с учетом требований СНиП. Предварительно вы должны включить в планирование расчет плиты и будущего перекрытия. Для данной цели вам потребуется такая информация:

размеры сооружения, которое вы планируете возводить;
расчет нагрузок, производящихся перекрытием.

Благодаря правильно указанным данным вы сможете определиться с габаритами колонн из металла, баллок, плиты и так далее.

Как правило, такие колонны производят, используя металлические трубы различного сечения. Чтобы произвести блоки зачастую применяют металлические двутавровые балки и швеллеры.

Обратите особое внимание на то, что расстояние между балками при укладке непосредственно зависит от вида профилированной плиты, которую вы будете использовать в устройстве перекрытия. А вот от высоты стеновых профильных листов зависит шаг между балками.

Так как же правильно выполнить расчет монолита? Необходимо заметить, что расчет перекрытия плиты можно выполнить своими руками. Как пример за основание можете взять такие данные: делайте пространство между балками – 3 м, воспользуйтесь профлистом ТП-75 с толщиной 0,9 мм.

Вернуться к оглавлению

Главные нюансы по выполнению работы

У вас получится наиболее качественное крепление арматуры к металлической основе балок, если вы используете саморезы имеющие усиленный бур. Таким образом, вы сможете просверлить швеллеры, даже не используя дрель.
Фиксацию с помощью арматуры необходимо осуществить на всех стыках профилированных листов и перекрывающих балок. Например, если вы укладываете профнастил на 3 балки, то и крепить его требуется в 3-х точках, а если укладку выполняете всего на 2 балки – в 2-х точках.
После того как вы зафиксируете профилированные плиты к балкам, то закрепите их непосредственно в местах стыка. С этой целью можно воспользоваться указанными бронебойными саморезами, однако немного покороче, к примеру, 25-миллиметровыми. Вкручивайте их на расстоянии один от иного на 500 мм. При помощи арматуры вы сможете выполнить работу качественно.
Когда вы правильно осуществите устройство профнастильной плиты, то можете приступать к бетонированию. Если говорить о перекрытиях, то как пример вы должны учитывать их минимальную толщину, которая должна составлять не более 8 см без толщины самой плиты. Процесс бетонирования и армирования осуществляйте, применяя бетон марки М-25.
Перед тем как укладывать бетон, подготовьте высококачественные плиты. С данной целью, в центре всех пролетов, между балками установите временные опоры (в их качестве используйте плиты или палки) от самого пола до профилированного листа. Таким образом, вы предупредите возможность проседания материала под нагрузкой бетона. После высыхания бетонного раствора, опоры (для которых вы применяли плиты или палки) можете убирать.

Вернуться к оглавлению

Укладка профилированных листов

Что бы предупредить быстрое испарение влаги, через сильный нагрев профилированной плиты при теплей погоде, в период выполнения перекрытия по профнастилу постоянно смачивайте бетон.

Не стоит забывать, что суть профлиста в процессе последующего применения – армирование. Именно по этой причине толщину кладки из бетона необходимо рассчитывать, учитывая прочность и деформацию материала. Например, минимальной прочностью является 30 мм, а если вы не делали бетонную стяжку, то расчет будет составлять 50 мм. Профилированные плиты требуется укладывать гофрами вниз. Если размер отверстия поперек материала составляет около 500 мм, то необходимо усилить перекрытие в качестве продольных стержней. В иной ситуации по контуру отверстия предусматривайте элементы балочной арматуры. Как правило, это необходимо для переноса нагрузки с ослабленной плиты на прогоны.

Предварительно определите нужную протяженность листов профнастила, для этого берите в расчет опирание на 3 балки. Именно так вы сможете предусмотреть прогибы плиты в период эксплуатации.

Процессы бетонирования и армирования осуществляйте в один заход: покрывайте площадь за один день, в ином случае вам потребуется выполнять работу по пролетам.

Немаловажно заметить, что если вы делаете укладку бетона в 2-3 захода, то учитывайте, сколько дней высыхала та или иная территория. В таком случае лишние опоры из-под пролетов с высохшим материалом будут вовремя устранены. Кроме того, учитывайте, что 90% прочность у бетона будет по истечении 10 суток с момента укладки (если погода теплая). Например, в холодное время года бетонные плиты высыхают около 30 дней.

Если погода теплая, то в период выполнения перекрытия по профнастилу, постоянно смачивайте бетон. Таким образом, вы предупредите быстрое испарение влаги через сильный нагрев профилированной плиты через высокую температуру воздуха окружающей сферы.

Вернуться к оглавлению

Технология перекрытия с помощью профнастила

Как и множество иных строительных работ, технологию монолитного перекрытия выполняйте, используя разные виды арматуры и профнастил. Данные материалы просты в использовании и для работы с ними вам не потребуются специальные навыки.

Самой основной стадией является разработка теоретической половины:

определите материал арматуры;
правильно определите виды и размеры профилированного листа;
грамотно рассчитайте сечение арматуры, которая необходима при изготовлении каркаса и так далее.

Если непосредственно постройку с помощью арматуры и разных материалов можно осуществить своими руками, то расчет по всем параметрам все-таки лучше поручить высококвалифицированным специалистам.

Устройство плиты из профнастила необходимо выполнять, учитывая строго разработанные и утвержденные планы и чертежи, согласно определенным требованиям.

Чтобы внизу арматуры защитные слои бетона имели толщину 20 мм, вам потребуется воспользоваться специальными пластмассовыми фиксаторами. Их необходимо устанавливать с шагом 1-1,2 м на пересечении арматуры. Данные фиксаторы являются достаточно распространенным товаром в строительных магазинах.

Кроме того, для предотвращения всевозможных ошибок и неточностей при выполнении строительной работы, можете пригласить квалифицированного специалиста, однако заранее необходимо узнать его репутацию и отзывы. Таким образом, вы осуществите качественное армирование.
