Расчет материалов для плитного фундамента

Если на вашем земельном участке неравномерная почва, например, имеются песчаные подушки, торфяники и другие неравномерности, то советуем возводить дом на монолитном фундаменте. Монолитный фундамент имеет очень высокую устойчивость к любым видам нагрузок, и этот показатель позволяет при строительстве домов не опасаться просадки почвы.

Технология строительства монолитной плиты состоит из следующих основных этапов.

В первую очередь поручите специалистам провести геодезические изыскания на строительном участке. И только с учетом исследований грунта и конструкции здания можно будет определить вид монолитной плиты и рассчитать ее параметры. Затем следует подготовить котлован. Для этого вида работ вам потребуется специальная техника.

На следующем этапе на дне котлована создается песчаная подушка. С этой целью основание котлована тщательно утрамбовывается и прокладывается геотекстильной тканью. По геоткани рассыпается песок, толщиной не менее 0,2 м, поливается водой и утрамбовывается.

После высыхания песок засыпается слоем щебня 0,2-0,4 м, затем также трамбуется. И еще один слой песка, сверху по щебню, толщиной не менее 0,2 м, все слои поливаются водой и плотно утрамбовываются.

На полученный слой щебня с песком заливается тонкий слой бетона, армированного сеткой (подбетонка).

Бетон нужно выдержать до полного схватывания, после чего на образовавшуюся подушку укладывается слой гидроизоляционного материала.

По периметру подбетонки устанавливается опалубка из досок. Для избежания деформации стен она должна быть тщательно очищена и смочена водой. После установки опалубку стягивают болтами или выравнивающими балками. Необходимо всю опалубочную коробку присыпать щебнем или грунтом, укрепить подпорками из досок или арматуры.

После этого можно начинать армирование, для этого понадобится арматура. Советуем использовать витую арматуру, и не применять сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку, и плита может дать трещины.

Предпоследний этап состоит из бетонирования монолитного фундамента. Перед бетонной заливкой плиты фундамента необходимо предусмотреть подготовку вводов в помещение под канализацию, водоснабжение, дренаж. Бетон заливают слоями, примерно, по 15 см каждый, после чего все тщательно ровняется лопатой. Трамбовать бетон необходимо до тех пор, пока на нем не появится вода. Затем специальными приспособлениями делаем поверхность полностью гладкой.

Когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого возведение фундамента из монолитной плиты считается завершенным.

Советуем при строительстве по периметру будущего дома обязательно устанавливать дренажную систему, которая будет защищать подвал от проникновения грунтовых вод.

Онлайн калькулятор расчета монолитного плитного фундамента

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство

Калькулятор расчета монолитного фундамента

В строительстве известно большое количество типов фундаментов, различных по своим конструктивным особенностям, способам возведения и исходным материалам.

Фундаментальным можно считать монолитный тип основания, который призван выдерживать больше нагрузки и любые неблагоприятные климатические условия.

Монолитный тип подразделяют на подвиды: мелкозаглубленный и глубокозаложенный.

При возведении небольшого по габаритам дома, монолитное основание можно обустроить только при наличии дополнительной рабочей силы, или, в крайнем случае, помощи друзей.

Устройство монолитного фундамента

Большое преимущество монолитного типа основания заключается в его уникальной способности монтажа на абсолютно любых поверхностях. Даже если поверхность строительной площадки – это неравномерная по своей структуре почва, с участками торфяников и песчаных подушек, то монолитный фундамент, представленный бетонной плитой и опалубкой способен выдержать любую нагрузку будущего здания.

Монолитное основание весьма устойчиво к нагрузкам, даже к тем, которые возникают вследствие просадки грунта. Эта особенность обеспечивается большой площадью опоры, которая существенно снижает давление на почву.

К отрицательным характеристикам монолитного основания можно отнести:

  • большой расход дорогостоящих материалов;
  • массивность сооружения;
  • большие трудозатраты при возведении конструкции.

В отличие от других видов фундамента, монолитная основа требует усиления по всей конструкции. Она, как правило, проводиться путем армирования поверхности. Такой подход также позволяет справиться с возможными нагрузками, возникающими при движении почвы.

Традиционно монолитное основание используется в строительстве тех зданий, у которых функции основания берет на себя поверхность первого этажа.

Внимание! Применение монолитных оснований позволяет воплощать в жизнь большое количество архитекторских проектов современных зданий.

Расчет монолитного фундамента

От того, насколько верными будут результаты расчета, зависит уровень прочности дома и длительность его эксплуатации. Для всех основных показателей монолитного основания стоит проводить расчет еще на стадии разработки строительного проекта.

Первым делом определяем уровень нагрузки, который сможет выдержать выбранный тип фундамента и  почва, на которую будет давить основание. Выделяют временный и постоянный тип нагрузки. Постоянные включают в себя вес фундамента, крыши и стен, а также учитывают массу мебели, оборудования расположенных в доме, и людей проживающих в нем.

Переменные нагрузки несколько сложнее рассчитать, так как – это те погодные и климатические условия, которые преобладают на территории возведенного здания.

Перед тем как начать расчет фундамента, специалисты вычисляют площадь опоры, на которой он будет располагаться. Обязательно проводится расчет массы монолитного основания, так как превышение нагрузки на грунт, может привести к довольно плачевной ситуации.

Важно! При проведении расчетов, специалисты особое внимание уделяют строительным материалам, которые будут применяться в строительстве дома. Такой подход дает возможность правильно оценить реальную нагрузку и правильно распределить ее по всей площади дома.

Толщина монолитного фундамента

Расчет показателя толщины следует проводить с учетом:

  • показателей почвы;
  • геодезии участка;
  • технологических особенностей строительного проекта.

Учитывая данные параметры, проводят расчет толщины и площади монолитного основания. Рассмотрим особенности применения монолитного основания в зависимости от показателя толщины.

При минимальном значении в 15 см, монолитное основание подходит лишь для легких небольших построек, возведенных на непучинистом грунте. Идеальный вариант – толщина фундамента в 20-30 см. Это оптимальный параметр для возведения знаний, независимо от материалов использования и видов почвы строительного участка.

Если проектом предусмотрена дополнительная защита от низких температур, то фундамент утепляют пенопластовыми пластинами и соответственно при расчетах нужно учитывать утолщение края. Морозоустойчивый тип монолитного основания выполняется из железобетонной плиты. Применять основание с толщиной более 30 см – нерационально.

Толщина стен ленточного фундамента должна быть не меньше 35см. Если на строительном участке преобладают сыпучие почвы, стоит обязательно расширить основание фундамента методом обустройства нескольких уступов, с целью уменьшения давления на почву. Ширина возведенных элементов должна быть порядка 20 см, показатель высоты около 30-40см. Обрез ленточного фундамента должен превышать уровень поверхности грунта.

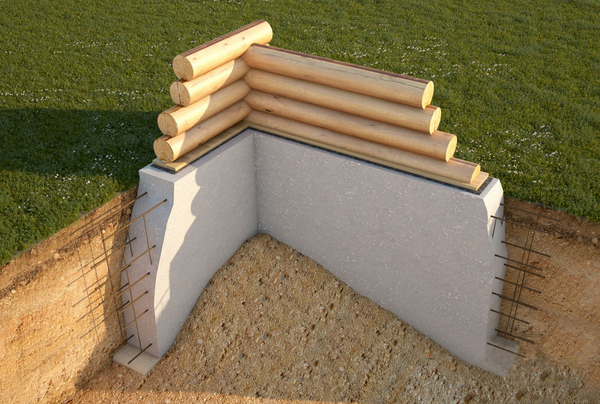

Расчет для монолитного ленточного фундамента

Для начала определяем следующие габариты: ширину стен, периметр будущей постройки и высоту заливки фундамента. Каждый из этих показателей необходим для правильного расчета объема отливки.

Приступим к расчету:

Найдем высоту фундамента. Для этого воспользуемся следующей формулой:

FZ + 10 см., где F – это показатель высоты фундамента, а Z – является единицей глубины заделки колонны.

Важно! Высота фундамента должна быть больше или приравниваться к длине арматуры, применяемой для укрепления бетонной заливки.

Затем вычислим объем отливки. Для этого воспользуемся следующей формулой:

Vотл= b × P × F, где b – это ширина стен, P – периметр основания, F – высота отливки.

Чтобы подсчитать объем внутренней части необходимо:

V = (b × l × F) – Vотл  ,где b – это ширина стен, l –длина фундамента  F – высота отливки, Vотл – объем отливки.

Также необходимо произвести расчет опалубки. Для этого первым действием определяем площадь боковых поверхностей. После этого находим площадь боковых стенок, для этого периметр основания умножаем на 2 и умножаем на высоту отливки. На следующем этапе определяется площадь одной доски:

S доски = b × l, где b – это ширина доски, а l – длина доски.

Чтобы подсчитать количество пиломатериала необходимо:

Количество пиломатериала = S боковых поверхностей  / S одной доски.

Рассмотрим расчет монолитного ленточного фундамента на примере. Допустим, что фундамент имеет следующие исходные данные:

  • длина -15м;
  • ширина — 3,8м;
  • высота отливки — 0,3м;
  • высота отливки — 0,18м.

Исходя из этих данных, определяем объем отливки по ранее рассмотренной формуле. Получаем, что Vотл = (15*2+3,8*2)*0,18*0,3 = 2,03м3.

Теперь определим объем внутренней части V = (3,8*15*0,3) – 2,03 = 15,07м3.

В результате произведенных расчетов мы определили, что объем отливки равен 2,03 м3, а объем под заполнитель 15,07 м3.

Технологический процесс обустройства монолитного фундамента очень сложный и дорогой. Но категорически недопустимо вносить какие-либо изменения в вычисления материалов, с целью экономии денежных средств. В противном случае подобная деятельность может привести к весьма плачевным результатам. Возведенная конструкция будет настолько хрупкой и низкокачественной, что вряд ли сможет выдержать нагрузку здания. Как следствие возможны полные или частичные разрушения возведенной постройки.

Поэтому вычисления основных параметров монолитного фундамента нужно проводить с неукоснительным выполнением всех рекомендаций, а в случае спорных ситуаций, нужно обращаться за помощью к специалистам.

В следующем видео рассмотрим типовые ошибки при армировании и бетонировании ленточного монолитного фундамента

Марка бетонаСоотношение материала (Цемент х Песок х Щебень)Расход Цемента на 1м3 бенона (кг.)
М-1001 х 4.6 х 7.0170
М-1501 х 3.5 х 5.7200
М-2001 х 2.8 х 4.8240
М-2501 х 2.1 х 3.9300
М-3001 х 1.9 х 3.7320

Калькулятор материалов для плитного фундамента

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

  • Объем бетона для заливки плиты.
  • Необходимое количество материалов для приготовления бетона.
  • Количество доски, необходимое для устройства опалубки.
  • Ориентировочную стоимость всех стройматериалов.
  • Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.
Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

  • недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Синонимы: фундаментная плита, плитной фундамент, монолитный плитной фундамент, фундамент

Было ли это полезно?

Расчет фундаментной плиты

Расчет фундаментной плиты


Укажите необходимые размеры в миллиметрах

Y — длина фундаментной плиты
X — ширина плиты
B — полная высота фундаментной плиты

Z — длина ячейки
W — ширина ячейки
D — диаметр арматуры
R — количество горизонтальных рядов арматуры
Если расчет арматуры вам не требуется, то оставьте это поле пустым.

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.

M — сколько требуется мешков цемента на 1 кубический метр бетона
K — вес одного мешка цемента в килограммах

T — толщина доски для опалубки
H — ширина доски
L — длина доски

Укажите стоимость материалов в вашем регионе.

Не забудьте пересчитать цены на сыпучие материалы в стоимость по весу, а не по объему.
Одним из видов мелкозаглубленного фундамента является монолитная фундаментная плита.
Обычно такой фундамент представляет собой монолитную бетонную плиту, которая расположена под всей площадью дома.
Для восприятия без деформаций нагрузок в плитном фундаменте обязательно применяется пространственное армирование по всему объему.
Их устройство требует большего расхода бетона и арматуры по сравнению с традиционными видами фундаментов и поэтому несколько дороже.

Что поможет рассчитать данная программа?

Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона — цемент, песок, щебень.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.

Как сделать расчет монолитного ленточного фундамент: онлайн-калькулятор

Как сделать расчет монолитного ленточного фундамент: онлайн-калькулятор

Такое понятие, как «фундамент», обозначает домовую опору. Это нижняя конструкционная часть, которая будет принимать и равномерно распределять нагрузку. Его прочность является залогом надежности строения. Грамотно подобранный размер и толщина основания будет гарантировать отличные показатели эксплуатации и долговечность постройки. Тут вам поможет калькулятор расчета монолитного фундамента.

Экономическая сторона

Необоснованно завышенные массы фундамента приведут к удорожанию цены за работу, а занижение может быть чревато непредвиденными последствиями. Задачей проектирования является подыскивание компромисса между тратами на стройку и укладку прочного основания, которое может принимать нагрузку от массы.

Вклады в начальный цикл куда больше при строительстве маленьких зданий, нежели многоэтажных построек. При построении кирпичных домов чаще используют ленточные основания.

Получается, что технологии применяются те же, что и в строительстве промышленного типа. Как результат, по сравнению с многоэтажными домами, себестоимость 1 квадратного метра существенно возрастает. Уменьшать ее получится при грамотном выборе технологии обустройства основания и его габариты.

Подробности

Что выбрать

Каменные и бетонные основания может поделить на массивные (они залегают под строением), ленточные и столбовые (отдельно стоящие столбы).

Столбчатые

Отлично подойдет для домов, где нет подваловОтлично подойдет для домов, где нет подвалов. Их достоинство по сравнению с остальными – экономичность. Но такой тип основания нельзя считать удачным для построек с цокольным этажом и подвалом. Из-за опасности быть сдвинутыми давлением грунта сбоку, их нельзя применять при наличии больших высотных перепадов.

Ленточные

Это наиболее популярный тип при строении частных строений. Их ширина будет зависеть от того, как земля выдерживает нагрузки и от объема на основание. Важным достоинством конструкций является то, что они замечательно переносят ее и имеют прекрасную несущую способность. В частном секторе применяют слабоуглубленные ленточные основания чаще.

При их закладывании применяют сборные блоки, бутовый камень или бетонный монолит. Для зданий, где нет подвалов, лучше выстраивать сборные ленточные основания. Наличие большого количества стыков между частями требуется гидроизолировать, а это будет расходом рабочей силы и времени.

Монолитные весьма трудоемкие, но образуют идеальную гидроизоляцию, которая важна при закладывании дома с подвальной частью. При выстраивании индивидуальных коттеджей они весьма экономичные и обойдутся в 1.5 раза меньше, чем сборные.

Для монолита не нужна дополнительная шовная гидроизоляция, существенно уменьшается трудовая емкость и траты на начальный этап. Кроме того, монолит устойчивее при пучении в мороз и почвенных просадках. При повышенной влаге грунта гидроизоляция углубленных частей – является очевидной проблемой, которая способна увеличивать себестоимость. Монолитная основа почти не пропускает влагу, а при добавлении особенных присадок себестоимость будет ниже, нежели при применении специализированного вида гидроизоляции.

Плитные

Каменные и бетонные основания может поделить на массивные (они залегают под строением), ленточные и столбовые (отдельно стоящие столбы).Подойдут для домов, если в грунте завышен показатель вод. По габаритам дома укладывается единый монолит, который усилен каркасом. За счет увеличения взаимодействия основания и фундамента уменьшается вероятность почвенной просадки.

Железобетонные свайные

Калькулятор расчета монолитного фундамента поможет при работе. А вот железобетонные сваи опускают в землю посредством вибропогружателей. Сваи проходят через верхние, то есть более рыхлые грунты и передают нагрузку на более плотные слои. Глубокие слои начинают уплотняться, тем самым увеличивая степень несущей способности.

Буронабивные

По сути, речь идет о скважинах, которые уложены бетоном и усиленные каркасом арматур. В таком случае опалубка – это земля, которая пробурена на глубину до 1.5 метров и ширину 0.25 метров.

Есть разные типы буронабивных свай, к примеру, те, что без дополнительного укрепления отверстий скважин для сухого грунта, набивные типы свай с укреплением избыточного давления для заводненных и слабых почв, а также набивные сваи с укреплением скважин обсадными трубами для непрочного грунта.

Винтовые сваи

Это шурупы, которые большие и ввинчены в землю. Такой тип пригоден для построек на слабой почве с высокими водами, для плывунов. При этой технологии выполняются земляные работы.

Несущая способность

Первые пару лет после окончания постройки, грунт под массой дома начинает сжиматься. Под влиянием ливней и паводков, основание проседает, тем самым вызывая разрушения и растрескивания. Несущая способность и габариты определяются с учетом почвенных особенностей и ширины основания. К примеру, столбчатое основание с окружностью в 0.25 метров будет опираться на землю с площадью в 490 квадратных см. Если несущая способность составляет 2.5 кг/квадратный сантиметр (пески со средней плотностью), то основание может перенести ее (в том числе и толщину столбчатого основания для постройки дома) до 1.225 тонн.

Фундамент из плотной глины такого же размера может перенести нагрузку 490*6=2.94 тонны. Основание ленточного типа (с шириной 0.4 метра и длиной 0.28 метра) с габаритами основания под загородный дом 6*8 квадратных метров требует основания в 112 000 квадратных сантиметров. При одинаковой несущей грунтовой способности фундамент может принимать такие нагрузки: 112 000*2=22,4 тонны, и 112 000*6=6.72 тонны. Такие данные для габаритов о 1.5 до 2 метров глубины, с шириной основания от 0.5 до 1 квадратного метра. По мере углубления, несущая способность увеличится. А при более высоких цифрах – уменьшается из-за меньшей почвенной плотности.

Пи исчислении ширины и способности несущего типа основания для дома, ее требуется брать с надбавкой. Как показала практика, такой процент составляет примерно 30. Чтобы создавать запас прочности, нагрузку увеличивают. Если сделать запас меньше, может быть угроза просадки (и тем более на начальном эксплуатационном периоде). Если его увеличивать – себестоимость строительства станет дороже.

Нагрузки на основание могут быть такими:

  • Нагрузка при эксплуатации.
  • Виды кровли и ее ширины.
  • Тип и габариты материалов для кровли.
  • Ширина и специфика перекрытия.
  • Масса и размер строительных материалов.

В любом случае, калькулятор расчета монолитного фундамента вам сильно пригодится.

Онлайн калькулятор расчета монолитного плитного фундамента (плиты, ушп)

Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте. Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить важные параметры, как сечение арматуры и площадь нагрузки.

Блок: 1/6 | Кол-во символов: 381
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

Принцип расчета

Монолитная плита перекрытия представляет собой один из компонентов каркаса здания, который воспринимает на себя вертикальные нагрузки, вступая одновременно в качестве элемента жесткости всей конструкции. Расчет параметров железобетонных конструкций осуществляется в соответствии с регламентом строительных норм и правил СП 52-101-2003 и СНиП 52-01-2003. Процесс ручного расчета конструкций представляет собой ряд этапов, в ходе которых производится подбор таких параметров, как класс бетона и арматуры, поперечного сечения, достаточного для того чтобы избежать разрушения при воздействии максимальных сил нагрузки. В случае использования ПЭВМ находят применение специализированные программные комплексы.

Как показывает практика применения железобетонных плит перекрытия, для упрощения задачи можно пренебречь сложными вычислениями таких величин, как расчет на раскрытие трещин и деформацию, сил кручения и поперечных сил, а также продавливания и местного сжатия. При обычном строительстве в этом нет необходимости, сосредоточив свое внимание на вычислении изгибающего момента, действующего на поперечное сечение.

Блок: 2/8 | Кол-во символов: 1144
Источник: https://oz-gbi.ru/stati/raschet-plity-perekrytiya/

Шаг 1. Составляем схему перекрытия

Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

Блок: 2/6 | Кол-во символов: 378
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

Виды

По технологии устройства различают:

  • монолитное балочное перекрытие;
  • безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
  • имеющие несъемную опалубку;
  • по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.


Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

  • чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
  • расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Блок: 3/6 | Кол-во символов: 1346
Источник: https://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Шаг 2. Проектируем геометрию плиты

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример рассчета плиты на безконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать ее один метр для начала. Профессиональные строители используют для этого специальную формулу, и приведет пример такого расчета. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этом вам нужно будет познакомиться с такими формулами:

Дальше – по предложенным шагам.

Блок: 3/6 | Кол-во символов: 1077
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

Расчет безбалочного перекрытия

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Блок: 4/6 | Кол-во символов: 458
Источник: https://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Выбор типа опоры

Во время расчета плита перекрытия может по-разному опираться на несущие стены, в зависимости от типа использованного при их возведении материала. Различают следующие варианты опоры:

  • жестко защемленная на опорах балка;
  • балка консольного типа шарнирно-опертая;
  • бесконсольная шарнирно-опертая балка.

Вид опоры определяет принцип расчета. Рассмотрим пример расчета для наиболее распространенного вида конструкции плиты перекрытия с шарнирно-опертой балкой бесконсольного типа.


Блок: 4/8 | Кол-во символов: 517
Источник: https://oz-gbi.ru/stati/raschet-plity-perekrytiya/

Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

  • по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
  • они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
  • с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
  • цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
  • К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Блок: 2/6 | Кол-во символов: 1655
Источник: https://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Шаг 4. Подбираем класс бетона

Именно монолитную плиту перекрытия, в отличие от деревянных или металлических балок, рассчитывают по поперечному сечению. Ведь бетон само по себе – неоднородный материал, и его предел прочности, текучести и других механических характеристик имеет значительный разброс.

Что удивительно, даже при изготовлении образцов из бетона, даже из одного замеса получаются разные результаты. Ведь здесь много зависит от таких факторов, как загрязненность и плотности замеса, способов уплотнения других различных технологических факторов, даже так называемой активности цемента.

При расчете монолитной плиты перекрытия всегда учитывается и класс бетона, и класс арматуры. Само сопротивление бетона принимается всегда на значение, на какое идет сопротивление арматуры. Т.е., по сути, на растяжение работает именно арматура. Сразу оговоримся, что здесь существует несколько расчетных схем, которые учитывают разные факторы. Например, силы, которые определяют основные параметры поперечного сечения по формулам, или расчет относительно центра тяжести сечения.

Блок: 5/6 | Кол-во символов: 1080
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

Основания для расчета

Для бетонных плит перекрытий сопротивление материала растяжению практически равно нулю. Такой вывод можно сделать на основании анализа и сопоставления нагрузок на растяжение, которые испытывает арматура и бетон. Разница между этими данными составляет три порядка, что свидетельствует о том, что всю нагрузку берет на себя арматурный каркас. С нагрузками на сжатие ситуация обстоит иначе: силы равномерно распределяются вдоль вектора силы. Как следствие, сопротивление на сжатие принимаем равным расчетному значению.

Для выбора арматуры необходимо определить значение по формуле:

ER = 0,8/ 1+RS/700 , где

RS – расчетное значение сопротивления арматуры, МПа.

Имея значение данные о расстоянии между нижней частью балки и центром окружности, сформированной плоскостью поперечного сечения арматуры, ее марку выбирают исходя из таблицы.


Правильный подбор арматуры обеспечит надежное сцепление с бетоном, которое гарантирует предел прочности без деформаций и растрескиваний. При этом максимальное растягивающее усилие арматуры не должно превышать полученное расчетным путем значение.

При армировании на один погонный метр, как правило, уходит не менее чем пять стержней, которые располагаются равномерно на одинаковых расстояниях. Точное число стержней зависит от нагрузки и определяется по СНиП 52-01-2003. Формируется каркас чаще всего из нескольких слоев стержней, которые могут иметь различное сечение. Сетка скрепляется заранее хомутами или фиксируется при помощи сварки. В качестве элементов армирования чаще всего применяется ненапрягаемая арматура Ат-IIIС и Ат-IVС с наличием термического упрочнения.


Таким образом, расчет железобетонной конструкции плиты перекрытия включает в себя следующие стадии:

  • составление схемной реализации перекрытия с компоновкой элементов. При возведении многоэтажек расстояния между колоннами должны быть кратные 3000 мм в диапазоне величин от 6 до 12 метров. Значение высоты одного этажа может находиться в пределах от 3,6 до 7,2 метра с дискретностью 600 мм. Данные условия помогут упростить вычисление и обеспечить стандартный автоматический расчет;
  • прочностный конструкционный расчет монолитной плиты. К расчетной части должна прилагаться графическая часть в виде составленного подробного чертежа, который можно составить самостоятельно или доверить его реализацию специалистам из проектных организаций. При этом необходимо произвести расчет элементов перекрытия и главной балки. Выбор бетона при проектировании осуществляется по классу материала на сжатие по заданной прочности, исходя из норм и табличных значений. Как правило, балка и монолит проектируются из одной марки бетона;
  • в зависимости от архитектурных особенностей строения может понадобиться расчет колонны, а также ригеля или второстепенной балки;


  • на основании всех произведенных расчетов, полученных масс и нагрузок формируется фундамент. Монолитное основание представляет собой подземную конструкцию, с помощью которого нагрузка от здания передается на грунт. Общий чертеж должен отображать конструкцию здания в целом с учетом изображения положения плит перекрытий, несущих стен и основания.

Расчетная часть строительного проекта для любого здания является необходимой документаций, которая содержит информацию о размерах архитектурного объекта, его особенностях, технологии возведении. При этом именно на основе проекта составляется строительная расходная ведомость, в которую включаются необходимые для возведения здания материалы, определяются трудозатраты. А основе расчета осуществляется планирование материалов, этапов выполнения строительных работ, их объемов и сроков. Прочность и надежность здания во многом зависят от правильности расчетов, качества используемых материалов и соблюдения технологии строительства на каждом из отдельно взятых этапов.

Блок: 7/8 | Кол-во символов: 3873
Источник: https://oz-gbi.ru/stati/raschet-plity-perekrytiya/

Расчет изгибающего момента

Для бесконсольного типа балки при наличии равномерно распределенной нагрузки, которая сосредоточена на опорах шарнирного вида показатель максимально изгибающего момента определяется по формуле:

Мmax = (Q * L²) / 8, где

L – длина балки.

При расчете имеем:

Мmax = (900*5²) / 8 = 225 кг/м.


Блок: 6/8 | Кол-во символов: 357
Источник: https://oz-gbi.ru/stati/raschet-plity-perekrytiya/

Кол-во блоков: 16 | Общее кол-во символов: 18951
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html: использовано 4 блоков из 6, кол-во символов 5105 (27%)
  2. https://oz-gbi.ru/stati/raschet-plity-perekrytiya/: использовано 5 блоков из 8, кол-во символов 7284 (38%)
  3. https://stroy-calc.ru/raschet-fundamenta-plita: использовано 2 блоков из 3, кол-во символов 3646 (19%)
  4. https://KrovGid.com/proekt/raschet-plity-perekrytiya.html: использовано 4 блоков из 6, кол-во символов 2916 (15%)

Калькулятор в научной системе обозначений

Использование калькулятора

Используйте этот калькулятор для сложения, вычитания, умножения и деления чисел в экспоненциальной, электронной или инженерной нотации. Ответы предоставляются в трех форматах: научное обозначение, обозначение E и инженерное обозначение. Вы также можете выполнять операции с целыми числами, целыми числами и десятичными числами и получать ответы в экспоненциальной нотации.

Если вы установите флажок, калькулятор автоматически определит количество значащих цифр в ответе.Если этот флажок не установлен, в ответах может содержаться больше цифр, чем необходимо.

Осторожно: См. Примечание относительно расчетов значащих цифр.

Пример расчетов

Воспользуйтесь приведенными ниже ссылками, чтобы загрузить пример расчета в калькулятор. В каждом примере формы ввода разные, но все они дают одни и те же ответы в экспоненциальной нотации и нотации E.

Стандартное обозначение

Стандартная запись — это обычный способ записи чисел с запятыми и десятичными знаками или без них.Этот пример расчета решает задачу сложения 122500 + 3655. Щелкните ссылку, а затем обратитесь к калькулятору выше. Обратите внимание, что входные данные — стандартные числа. Ответы имеют формат экспоненциальной записи и буквы E.

122500 + 3655 = 1,26155 x 10 5

Научная запись

В экспоненциальном представлении большое число преобразуется в эквивалентное десятичное число от 1 до 10, умноженное на 10 в некоторой степени.Очень маленькие числа преобразуются в эквивалентное десятичное число от 1 до 10, умноженное на 10 в некоторой отрицательной степени. В этом примере вычисления в научной нотации мы решаем 1,225 × 10 5 + 3,655 × 10 3 :

1,225 × 10 5 + 3,655 × 10 3 = 1,26155 x 10 5

E Обозначение

Обозначение

E также известно как экспоненциальное представление.Обозначение E такое же, как научное обозначение, где десятичное число от 1 до 10 умножается на 10 в некоторой степени. В обозначении E «умноженное на 10 в степени» заменяется буквой e в верхнем или нижнем регистре. Число после буквы «e» указывает количество степеней 10. В этом примере вычисления мы складываем 1,225e5 и 3,655e3:

.

1.225e5 + 3.655e3 = 1.26155e5

Примечание: математика со значащими цифрами

В некоторых случаях вы бы , а не , хотят автоматически вычислять значащие числа.Если в вашем расчете используется постоянное или точное значение, которое вы можете найти в формуле, не устанавливайте флажок «автоматический расчет».

Например, рассмотрим формулу диаметра окружности d = 2r, где диаметр в два раза больше длины радиуса. Если вы измеряете радиус 2,35, умножьте его на 2, чтобы найти диаметр круга: 2 * 2,35 = 4,70

Если вы используете этот калькулятор для расчета и отметите поле «автоматический расчет», калькулятор прочитает 2 как одну значащую цифру.Полученный результат будет округлен от 4,70 до 5, что явно не является правильным ответом на расчет диаметра d = 2r.

Вы можете думать о константах или точных значениях как о бесконечном количестве значащих цифр или, по крайней мере, о таком количестве значащих цифр, как наименее точное число в ваших вычислениях. При вводе точных значений в этот калькулятор используйте соответствующее количество значащих цифр. В этом примере вы хотите ввести 2,00 для постоянного значения, чтобы оно имело такое же количество значащих цифр, что и запись радиуса.В результате ответ будет 4,70 с 3 значащими цифрами.

Дополнительные ресурсы

Смотрите наши Калькулятор округления значащих цифр для получения дополнительной информации о значащих цифрах.

Посмотреть Конвертер научной нотации для преобразования числа в научную нотацию или нотацию E.

Если вам нужен научный калькулятор, см. Наши ресурсы на научные калькуляторы.

Математический форум: спросите доктора математических правил о значимых числах и десятичных разрядах

.

Высокоточный калькулятор

[1] 2020/09/15 05:29 Мужчина / Уровень 50 лет / Офисный работник / Государственный служащий / Очень /

Цель использования
Занимаюсь программированием вокруг дзета-функции после просмотра видео на YouTube на эту тему — я искал справочные вычисления, чтобы проверить свой код, отлично, эта страница действительно существует! Никогда не сталкивался с этим раньше, продолжайте!

[2] 2020/09/13 03:46 Мужчина / До 20 лет / Старшая школа / Университет / Аспирант / Полезно /

Цель использования
Большие таблицы Google для проверки фактов
Комментарий / запрос
имеет простой способ создания 1-х и 2-х осевых таблиц

[3] 2020/09/06 09:04 Мужчина / Уровень 20 лет / Учитель / Исследователь / Очень /

Цель использования
Требуется вычислить erf (-15)…

[4] 2020/09/04 22:45 Мужчина / Уровень 40 лет / Инженер / Очень /

Цель использования
Требуется для проверки вычислений с очень большим количеством десятичных знаков, больше, чем тип данных Double, для моей компьютерной программы. Спасибо большое!

[5] 2020/08/26 08:54 Мужчина / 60 лет и старше / Пенсионер / Очень /

Цель использования
Напишите коды, которые будут использовать другие для иллюстрации теории
Комментарий / запрос
Было бы хорошо включить комментарии в раздел «Ответ».(1/2)

раскрывающийся список Mode = «Real Deg», раскрывающийся список цифр = «54», раскрывающийся список ответов = «Exponent», флажок «Accuracy» отмечен и раскрывающийся список Editor = «Ace» , поле Ответ — «Ошибка». Ответ должен быть 1.E + 16384 (что дает ответ, если выпадающая цифра <"54"). Спасибо, что предоставили свой сайт бесплатно и без добавлений.

из Кейсана
Спасибо за совет.
Мы исправили это.

[7] 2020/08/17 23:28 Мужчина / 60 лет и старше / Учитель / Исследователь / Полезно /

Цель использования
Подтверждение теории
Комментарий / запрос
Великолепно во многих отношениях.Предлагаемое улучшение: в Keisan CTRL-Z отменяет все поле Expression без функции Oops для его восстановления; код можно потерять. Но в большинстве систем CTRL-Z восстанавливает предыдущее состояние выражения, поэтому легко сделать ошибку, используя его в кейсане, как привычку. Не хорошо!

[8] 2020.08.16 01:04 — / — / Инженер / Полезное /

Цель использования
точность вычислений игра с математикой

[9] 30.07.2020 18:46 Мужчина / Уровень 20 лет / Средняя школа / Университет / Аспирант / Полезно /

Цель использования
точный расчет

[10] 2020/07/23 00:46 Мужчина / 60 лет и старше / Учитель / Исследователь / Очень /

Цель использования
Решить проблему
Комментарий / запрос
Приведите, пожалуйста, пример цикла?
For (a = 1; a = 32; a = a + 1) {print (a * pi)}

Что не так, пожалуйста?

.

Калькулятор отклонений

Использование калькулятора

Дисперсия — это мера отклонения точек данных от среднего. Низкая дисперсия указывает на то, что точки данных в целом схожи и не сильно отличаются от среднего. Высокая дисперсия указывает на то, что значения данных имеют большую изменчивость и более широко отклоняются от среднего.

Калькулятор дисперсии находит дисперсию, стандартное отклонение, размер выборки n , среднее значение и сумму квадратов.Вы также можете увидеть проделанную работу для расчета.

Введите набор данных со значениями, разделенными пробелами, запятыми или переносами строк. Вы можете скопировать и вставить свои данные из документа или электронной таблицы.

Этот калькулятор стандартного отклонения использует ваш набор данных и показывает работу, необходимую для вычислений.

Как рассчитать отклонение

  1. Найдите среднее значение набора данных. Сложите все значения данных и разделите на размер выборки n .2} \)

    .

    Среднее значение, медиана, режим Калькулятор

    Использование калькулятора

    Вычисляет среднее, медианное значение, режим, а также минимум, максимум, диапазон, количество и сумму для набора данных.

    Введите значения через запятую или пробел. Вы также можете копировать и вставлять строки данных из электронных таблиц или текстовых документов. См. Все допустимые форматы в таблице ниже.

    Что такое средняя медиана и мода?

    Среднее значение, медиана и мода — все это меры центральной тенденции в статистике. Каждый из них по-разному сообщает нам, какое значение в наборе данных является типичным или репрезентативным для набора данных.

    Среднее значение совпадает со средним значением набора данных и находится с помощью вычислений. Сложите все числа и разделите их на количество чисел в наборе данных.

    Медиана — это центральное число набора данных.Расположите точки данных от наименьшего к наибольшему и найдите центральное число. Это медиана. Если в середине два числа, то медиана — это среднее значение этих двух чисел.

    Режим — это номер в наборе данных, который встречается наиболее часто. Подсчитайте, сколько раз каждое число встречается в наборе данных. Режим — это номер с самым высоким счетом. Ничего страшного, если есть более одного режима. И если все числа встречаются одинаковое количество раз, режима нет.

    Как найти среднее значение

    1. Сложите все значения данных, чтобы получить сумму
    2. Подсчитайте количество значений в вашем наборе данных
    3. Разделите сумму на количество

    Среднее значение совпадает со средним значением в наборе данных.{n} x_i} {n} \]

    Как найти медиану

    Медиана \ (\ widetilde {x} \) — это значение данных, отделяющее верхнюю половину набора данных от нижней половины.

    • Упорядочить значения данных от наименьшего к наибольшему значению
    • Медиана — это значение данных в середине набора
    • Если в середине есть 2 значения данных, медиана — это среднее значение этих 2 значений.

    Пример медианы

    Для набора данных 1, 1, 2, 5 , 6, 6, 9 медиана равна 5.

    Для набора данных 1, 1, 2 , 6 , 6, 9 медиана равна 4. Возьмите среднее значение 2 и 6 или (2 + 6) / 2 = 4.

    Медианная формула

    Заказ набора данных x 1 ≤ x 2 ≤ x 3 ≤ … ≤ x n от наименьшего до наибольшего значения, медиана \ (\ widetilde {x} \) — это точка данных, разделяющая верхнюю половину значений данных из нижней половины.

    Если размер набора данных n нечетный, медиана — это значение в позиции p , где

    \ [p = \ dfrac {n + 1} {2} \] \ [\ widetilde {x} = x_p \]

    Если n даже, медиана — это среднее значение в позициях p и п + 1 где

    \ [p = \ dfrac {n} {2} \] \ [\ widetilde {x} = \ dfrac {x_ {p} + x_ {p + 1}} {2} \]

    Как найти режим

    Mode — это значение или значения в наборе данных, которые встречаются наиболее часто.

    Для набора данных 1 , 1 , 2, 5, 6 , 6 , 9 режим 1, а также 6.

    Межквартильный размах

    IQR = Q 3 — Q 1

    Выбросы

    Потенциальные выбросы — это значения, которые лежат выше верхней границы или ниже нижней границы набора выборки.
    Верхний забор = Q 3 & plus; 1.5 × Межквартильный размах
    Нижняя граница = Q 1 — 1,5 × Межквартильный размах

    Калькуляторы связанной статистики и анализа данных

    Допустимые форматы данных

    Колонна (новые строки)

    42
    54
    65
    47
    59
    40
    53

    42, 54, 65, 47, 59, 40, 53

    через запятую

    42,
    54,
    65,
    47,
    59,
    40,
    53,

    или

    42, 54, 65, 47, 59, 40, 53

    42, 54, 65, 47, 59, 40, 53

    Помещения

    42 54
    65 47
    59 40
    53

    или

    42 54 65 47 59 40 53

    42, 54, 65, 47, 59, 40, 53

    Смешанные разделители

    42
    54 65« 47« 59,
    40 53

    42, 54, 65, 47, 59, 40, 53

    .

Отправить ответ

avatar
  Подписаться
Уведомление о
