Расчет мелко заглубленного ленточного фундамента

РЕКЛАМА

Особенности, преимущества и недостатки мелкозаглубленного ленточного фундамента (МЗЛФ) описаны в статье здесь.

Расчет мелкозаглубленного ленточного фундамента производится в следующей последовательности:

• На основе материалов изысканий определяется несущая способность и степень пучинистости грунта основания.
• Задаются предварительные размеры подошвы фундамента, глубина его заложения, толщина песчаной (песчано-гравийной) подушки (минимум 20 см.). Первоначально ширина подошвы фундамента и толщина подушки, высота ленты задаются исходя из конструктивных соображений.

Производится расчет и проверка фундамента по трем условиям:

1.   Выполняется проверка несущей способности грунта в основании фундамента. Несущая способность грунта характеризуется величиной расчетного сопротивления грунта — R,

2.   При проектировании мелкозаглубленных фундаментов на пучинистых грунтах обязательным является расчет оснований по деформациям пучения грунта. Для этого выполняется расчет деформации морозного пучения грунта и их влияние на фундамент, определяются параметры армирования фундамента, его прогиб (выгиб).

Рассчитываются предельно допустимые для конструкции деформации. При расчётах допускается изгиб (прогиб) ВСЕЙ системы: фундамент — стены — пояс жёсткости

В нормативных документах по строительству указаны предельно — допустимые деформации различных типов зданий.

Например, «несущая стена здания из кирпича или блоков без армирования», допускает относительную деформацию лишь 0,0005. Это значит, что при длине элемента рамы фундамента в 15 м. допускается всего 7,5 мм. абсолютный прогиб (выгиб) такой стены

3.   Кроме этого, осуществляется расчёт прочности железобетонной рамы фундамента по напряжениям в арматурных стержнях. Напряжения, возникающие в конструкциях фундамента должны быть меньше напряжений, при которых происходят необратимые процессы потери упругости в арматуре фундамента.

Если первоначально выбранные размеры и параметры армирования фундамента не удовлетворяют хотя-бы одному условию, то размеры меняют и производят повторный расчет.

Неоднократно изменяя размеры (ширину и высоту подушки, ленты, армирование) подбирают оптимальный вариант фундамента, удовлетворяющего всем трем условиям и наименее затратного.

Расчёт воздействия касательных сил морозного пучения не производится из-за малой глубины заложения фундамента и соответственно малой площади соприкосновения боковой поверхности с грунтом.

Советы застройщику:

Не стремитесь сделать фундамент максимально жестким, увеличивая, например, высоту ленты. Это приводит к неоправданному увеличению армирования и росту напряжений. Чем больше высота ленты фундамента, тем выше напряжения в арматуре, тем больше её сечение. В меру гибкий фундамент экономичней и надежней.

Расчет  деформации морозного пучения грунта и их влияния на фундамент достаточно сложен. Точность расчетов определяется прежде всего оценкой грунта в основании фундамента. Точная оценка грунта также сложная инженерная задача. К тому же, пучинистые свойства грунта могут со временем меняться (например, при изменении уровня грунтовых вод, временных подтоплений). Снижение деформаций до допустимого уровня требует затрат на усиление фундамента, цоколя и стен здания.

Ежегодно подвергать дом ломке морозом – согласитесь, на лучшее решение. Теплоизоляция фундамента снимает все эти проблемы и риски. Расчет конструкции теплоизолированного ленточного фундамента мелкого заложения производится по условиям 1 и 3.

Читайте: «Теплоизолированный фундамент — лучший для дома».

Оценку грунтов в основании, расчет фундамента лучше поручить специалистам, особенно для пучинистых грунтов или близком залегании грунтовых вод.

Если рискнете делать это самостоятельно, а также для оценки принятых проектировщиками решений рекомендую использовать программы-калькуляторы.

Прочитав статью «Расчет нагрузок и площади подошвы фундамента» Вы сможете с помощью программы — калькулятора выполнить расчет нагрузки на грунт от веса здания, определить необходимые ширину подошвы фундамента (b) и толщину песчаной подушки (t). Этого расчета обычно достаточно для выбора конструкции фундамента на непучинистом грунте, фундамента, закладываемого на глубину промерзания (для дома с подвалом) или теплоизолированного фундамента ТФМЗ.

Например, этот онлайн калькулятор МЗЛФ проверяет фундамент по всем трем условиям, правда для конкретного региона. Для проверки по 2-му условию в других регионах программу можно использовать путем изменения коэффициента надежности, изменяя его в соответствии с отличиями глубины промерзания регионов.

Профессиональные программы, например BASE — блок расчета фундаментов ( http://www.basegroup.su/index.php?Page=money.html ), требуют для применения специальных знаний.

Следующая статья:

Фундамент малозаглубленный теплоизолированный.

Предыдущая статья:

Фундамент малозаглубленный ленточный

Выбери тип фундамента для своего дома

Прочитайте статью:

Выбор фундамента для частного дома на пучинистом грунте

Какой фундамент выбрали Вы? Голосуйте!
Узнайте, что выбрали другие.

Смотреть! — все опросы

Расчет мелкозаглубленного ленточного фундамента дома

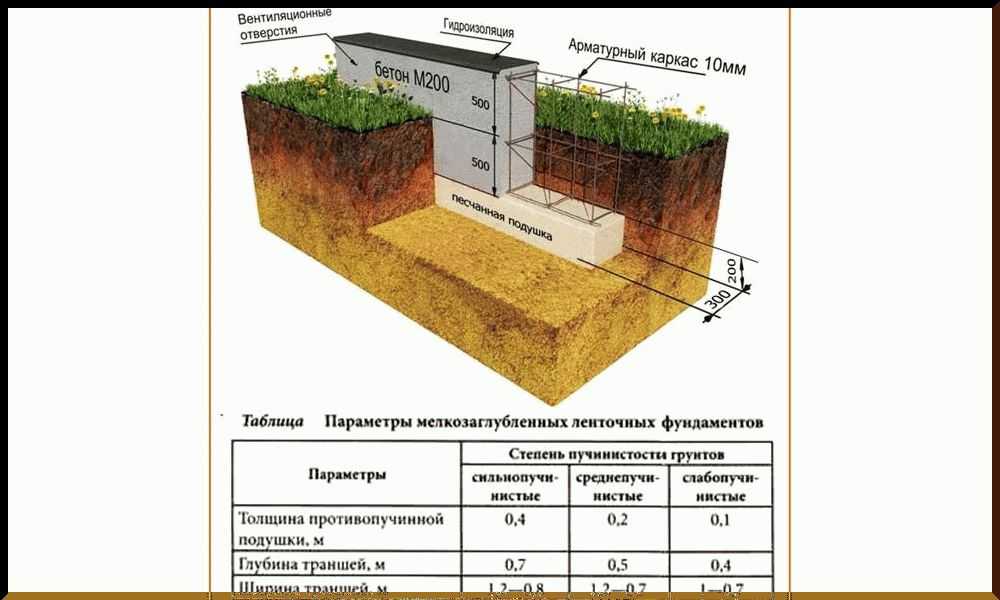

Ленточный мелкозаглубленный монолитный фундамент на песчаной подушке. (Вариант «А» на схеме №4). Самый простой  и распространенный вариант ленточного монолитного фундамента на песчаной подушке. Поверх песчаной подушки укладывается слой гидроизоляции (толстая полиэтиленовая пленка или битумно-полимерный рулонный материал) и в опалубке, после выполнения армирования, отливается сама лента фундамента.  Хотя мы подробно будем говорить об особенностях армирования мелкозаглубленного ленточного фундамента ниже, обратите внимание на толщину защитного слоя бетона ленты со стороны песчаной подушки. Требования отечественных норм [пункт 12.8.5 СП 50-101-2004]и американских норм Института бетона ACI 318 почти единодушны – толщина защитного слоя бетона со стороны песчаной подушки должна быть 70 мм (76 мм по ACI 318).    При использовании   бетонной подготовки  (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах [СП 52-101-2003] до 35-40 мм, а в американских [ACI 318] до 25мм. Дальнейшие работы на фундаменте начинаются после того, как бетон наберет 50% от марочной  прочности. При средней температуре воздуха +20°С  такая марочная прочность бетона на портландцементе достигается на 3-4 сутки. (70% — в течение 6-10 суток и 100%  в течение 28 суток). Несмотря на бытующие в среде народных строителей предубеждения о необходимости выжидать 28 суток, при наборе 50% марочной прочности бетоном на нем можно начинать производить работы (в том числе и постепенно нагружать кладкой стен). Гарантированно безопасная отметка начала работ – набор бетоном 70% расчетной прочности.   Отметим, что при среднесуточной (а не дневной) температуре +10 °С срок набора 50% прочности бетоном растягивается до 5-6 суток. Подробнее мы рассмотрим особенности бетонирования мелкозаглубленного ленточного фундамента ниже. После того как бетон наберет марочную прочность как минимум 50%, ленту мелкозаглубленного ленточного фундамента можно покрывать постоянной наружной вертикальной и горизонтальной битумно-полимерной гидроизоляцией. Вертикальную гидроизоляцию наружных стен следует во всех случаях поднимать выше на 0,5 м наибольшего прогнозируемого уровня подземных вод. Более подробно о нормативных безопасных сроках снятия опалубки написано разделе «Опалубка»  главы «Строительство фундамента». Конструкция узлов при прохождении коммуникаций через гидроизоляцию должна обеспечить герметичность. Все гильзы трубопроводов и кабелей, проходящие через гидроизоляцию, должны быть металлическими. Число слоев обмазочной (окрасочной) гидроизоляции назначают в зависимости от категории сухости подземного помещения, трещиноватости изолируемых конструкций и напора подземных вод.  Наплавляемую гидроизоляцию из битумно-полимерных рулонных материалов и листовых полимерных материалов применяют в случаях, когда использование окрасочной и штукатурной гидроизоляции не обеспечивает водонепроницаемость сооружений, при высоком уровне грунтовых вод и сильном их подпоре. При наплавляемой гидроизоляции необходимо обеспечивать сплошной слой защиты по всему периметру фундамента. После проведения работ по гидроизоляции, мелкозаглубленный ленточный фундамент утепляется со стороны улицы экструдированным пенополистиролом и вокруг фундамента устраивается кольцевой дренаж.  Продольные уклоны дренажей должны обеспечить скорость воды в трубах, при которой не происходит их заиливание. Для глинистых грунтов рекомендуется принимать уклон не менее 0,002, а для песков — не менее 0,003.  Для обеспечения фильтрационной способности трубчатых дренажей, а также дренажных галерей предусматривают обсыпку из дренирующих материалов (щебня, гравия, песка или их смесей) толщиной не менее 30 см, изолированной от грунтов геотекстилем. По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг мелкозаглубленного ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа,  и при глубине промерзания грунтов до 1 м  ширина пазухи может составлять всего 0,2 м.  При глубинах  промерзания грунта от 1 до 1,5 м  минимально допустимая ширина пазухи составляет не менее 0,3 м.  На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения мелкозаглубленного ленточного фундамента, считая от планировочной отметки. При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания фундамента ширина пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.   Рекомендуется засыпать пазухи только не мерзлым  грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев.  Использовать при засыпке пазух  в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков,  поступающих с кровли. Схема №5. Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода

В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием.   Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления мелкозаглубленного ленточного фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым. Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания. Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты  только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.
