Как производить расчёт ленточного фундамента

Прежде чем сооружать любой дом или здание, нужно заложить фундамент. А его закладке предшествует точный расчёт. От того, насколько точно рассчитан фундамент, зависят и затраты на его монтаж и, самое главное, прочность конструкции в итоге. По этой причине важно всё рассчитать на первом этапе. Обращаясь в нашу компанию, вы можете быть уверены, что не только получите качественный результат, но и сэкономите.

Хотя фундамент – это первое, что нужно возвести в рамках строительства, но расчет ленточного фундамента осуществляется после того, как были рассчитаны все другие составляющие здания. Для этого есть несколько оснований.
Расчёт фундамента нужно производить под здание конкретной площади и конфигурации. Знание площади и периметра необходимо, чтобы приступить к планированию укладки фундамента.

Большую роль играет материал, из которого будет построено здание. Если материал плотный и тяжёлый, например кирпич или шлакоблоки, то нагрузка на грунт весьма большая.

В этом случае желательно использовать такие типы фундамента, которые способны выдерживать значительную нагрузку. Ленточный фундамент – один из ярких примеров конструкций, умеющих держать на себе большой вес.

Если планируется сделать подвал, погреб или подземный гараж, то фундамент должен залегать ещё глубже. Выбранная глубина подвального помещения увеличит глубину залегания фундамента на равную величину.

В обязательном порядке проводится анализ грунта, на котором будет держаться здание. Если грунт плотный либо вес здания небольшой, можно использовать мелкозаглубленный фундамент (с небольшой глубиной залегания). В противном случае придётся монтировать глубокозаглубленный фундамент, чтобы он опирался на плотные слои грунта, способные держать на себе здание.

Особенности ленточного фундамента

Такой фундамент представляет собой сплошную монолитную железобетонную полосу. Сегодня наиболее востребована такая технология, как сплошной ленточный фундамент, или монолитный.

Для его монтажа копается траншея, после необходимой тепло- и гидроизоляции в неё устанавливается металлическая арматура, после чего происходит заливка бетоном. Дорогостоящий, но очень надёжный способ.

Ленточный фундамент широко используется в частном строительстве, потому что не требует слишком больших затрат и использования специализированной техники. В основном это относится к технологии сборного фундамента, потому как заливку бетоном в идеале должны проводить специалисты. Только в этом случае можно быть уверенным, что нужный результат будет достигнут, а дом впоследствии не покосится, не осядет, не потребует экстренного ремонта.

Ошибки при монтаже ленточного фундамента

Чтобы не возникло проблем при строительстве и эксплуатации дома, расскажем, каких ошибок лучше не делать при расчёте и монтаже фундамента.

  • Выбор длины и ширины железобетонной ленты без предварительного точного расчёта. Это может привести к недостаточной прочности фундамента.
  • Заливка бетоном траншеи без теплоизоляции и гидроизоляции. Уменьшает срок эксплуатации дома, приводит к проблемам в зимнее время.
  • Неумелая закладка коммуникаций в бетонную ленту так же нежелательна, как и отсутствие такой закладки. Подобные операции должны выполнять специалисты.

Обращаясь к нам, вы исключаете любые проблемы и задержки при укладке ленточного фундамента. Мы сделаем всё не только качественно, но и быстро!

Расчет ленточного фундамента — калькулятор

Старая русская пословица «Семь раз отмерь — один раз отрежь» как никогда подходит к процессу создания основного элемента конструкции будущего строения — фундамента. От правильности расчетов зависит надежность и прочность фундамента, а значит — и срок эксплуатации будущей постройки. В индивидуальном строительстве при возведении малоэтажных зданий чаще всего используется ленточный фундамент, поэтому расчет его стоимости является наиболее актуальным.

Для того чтобы произвести правильный расчет ленточного фундамента, калькулятор должен содержать большое количество важной информации. Учитывается вид фундамента по конструкции, величина нагрузки, используемый материал, технология возведения, необходимое оборудование и рабочая сила, транспортные услуги.

Что представляет собой ленточный фундамент

Ленточный фундамент — основание здания, представляющее собой полосу из железобетона под наружные и внутренние стены.

Такой фундамент относится к монолитным конструкциям и равномерно распределяет нагрузку по всему периметру строения.

Целесообразным устройство ленточного фундамента считается в следующих случаях:

  • Для строительства зданий из материалов, плотность которых превышает 1000 кг/м3 (кирпич, камень, бетон).
  • При возведении зданий с использованием тяжелых перекрытий (металлических, железобетонных).
  • При необходимости устройства цокольного этажа или подвала.
  • При строительстве здания на неоднородных грунтах.

Для чего необходим расчет ленточного фундамента, калькулятор

Перед началом любого строительства любой здравомыслящий человек «прикидывает» свои материальные возможности.

Правильный расчет количества материалов и стоимости возведения здания является важным этапом, который может уберечь от растянувшегося на долгие годы строительства.

Каждый рациональный хозяин должен знать, какие затраты ждут его на приобретение материалов, проведение строительных работ по устройству ленточного фундамента. Он сможет вести качественный контроль работы бригады наемных рабочих. Конечно, произвести точный расчет ленточного фундамента на начальном этапе практически невозможно, но иметь представление о предполагаемых расходах можно.

Материалы, рассчитываемые для ленточного фундамента

Для устройства ленточного фундамента используются следующие материалы.

  1. Прежде всего, это песок, щебень и цемент для изготовления бетона. Можно приобрести и готовый бетон, включив в расчет его стоимость.
  2. Металлическая проволока, арматура, а также электроды для сварочных работ.
  3. Пиломатериалы для устройства опалубки (доски, бруски) и крепления (саморезы, гвозди).
  4. При необходимости устройства гидроизоляции понадобится битум и рубероид.
  5. Облицовочные материалы (этот пункт не является обязательным и рассчитывается при необходимости).

Основные элементы расчета на калькуляторе

Начинается расчет ленточного фундамента (калькулятор) с определения следующих величин.

  1. Структура почвенного грунта и уровень залегания грунтовых вод.

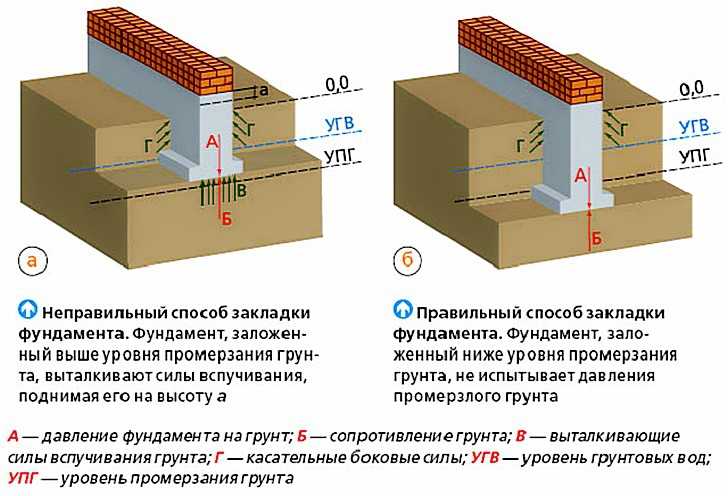

  2. Глубина, на которую промерзает грунт в зимнее время.
  3. Постоянные и временные нагрузки на фундамент. К постоянным нагрузкам относится вес самого здания, находящихся в нем людей, мебели и прочих комплектующих. Временными нагрузками являются порывы ветра, вес снега, и зависят они от сезона.

Следующим этапом рассматриваются характеристики строящегося здания.

  1. Габариты (длина, ширина, высота) будущего здания согласно проекту.
  2. Количество этажей.
  3. Материалы, используемые для строительства (больше всего важна марка бетона).
  4. Количество армированных веток при устройстве фундамента и диаметр металлической арматуры.
  5. Перечень строительных работ по технологии возведения ленточного фундамента и их стоимость.
  6. Необходимое оборудование (бетономешалки, устройства для вибротрамбовки) и его стоимость. Для экономии можно рассмотреть вариант не покупки, а аренды необходимого оборудования.
  7. Расходы на доставку материалов, оборудования, вывоз мусора (транспортные расходы).

Все расчеты производятся на основании СНиПов.

Для человека, не имеющего строительного образования и опыта, самым оптимальным вариантом является обращение в специализированные строительные компании с просьбой выполнить расчет ленточного фундамента, калькулятор качественно и быстро произведет все необходимые вычисления и выдаст достоверную информацию.

видов ленточного фундамента | Строительство и проектирование ленточного фундамента

Что такое ленточный фундамент : Ленточный фундамент — это мелкозаглубленный фундамент, который используется для обеспечения непрерывной ленточной поддержки линейной конструкции. Это бетонная полоса, обычно укладываемая в траншею. Минимальная толщина этой бетонной полосы составляет 150 мм.

Эта основа широко используется. Существуют разные типы фундамента. Здесь речь идет только о ленточном фундаменте. В этой статье мы обсудим ленточный фундамент, где он может подойти, а может и не подойти.

Использование ленточного фундамента

Здесь мы помещаем список правил, по которым можно сделать ленточный фундамент.

1. На полу отсутствует привозной грунт.
2. Толщина ленточного фундамента не менее 150мм.
3. Нижний уровень ступенчатого фундамента перекрывается верхним уровнем по толщине или высоте.
4. Высота ступени может быть равна или меньше толщины фундамента.

Что важно помнить при строительстве ленточного фундамента

Большая растительность

Существующие деревья являются причиной вытягивания из почвы заметного количества влаги. Зимой и летом почва может подниматься и опускаться до 40 мм.

Там, где вырублены деревья, те места не подходят для ленточного фундамента. Эмпирическое правило заключается в том, что конструкция находится вдали от деревьев, по крайней мере, на высоту деревьев.

В Британском стандарте 5837 упоминается, что фундаменты, возводимые на площади, равной ожидаемой высоте взрослых деревьев, должны принимать меры предосторожности. Меры предосторожности:

1. Закладка фундамента
2. Строительный инспектор должен рассмотреть другие меры.

3. Там, где деревья расположены рядами, допускается увеличение высоты деревьев в 1,5 раза.

Также помните, что мертвые деревья могут стать причиной ослабления подшипника.

Горнодобывающая промышленность

Если есть история раскопок, то местные власти должны принять специальные меры по добыче полезных ископаемых. Размер фундамента зависит от нагрузки на него. Стены сидят в фундаменте, и нагрузки распределяются по всему имуществу.

Здесь рассчитывается нагрузка на недвижимость и рассчитываются фундаменты. Характер грунта и конструкция фундамента связаны. В конце составляется таблица для фундамента, в которой указаны размеры фундамента в определенных грунтовых условиях. Эта таблица показана здесь следующим образом.

Таблица: Свод правил ленточного фундамента
Тип недр Состояние недр Полевые испытания Применимо Минимальная ширина в мм
Камень Не уступает песчанику, известняку или твердому мелу Для земляных работ требуется как минимум пневматический или другой механический кирка В каждом *корпусе – равна ширине стены
Гравий или песок Компактный Компактный Требуется кирка для раскопок. Деревянный колышек, квадрат 50 мм, трудно вбить больше 150 мм *250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина Жесткий Нельзя формовать пальцами, для удаления требуется отмычка/пневматическая/механическая лопата *250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина Фирма Можно формовать путем сильного нажатия пальцами и выкапывания вручную с помощью черенка или лопаты *300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / илистый песок / глинистый песок Свободно Можно выкопать лопатой. Деревянный колышек квадрат 50 мм легко забивается *400 – *600 – Далее необходимо указать проектировщик/архитектор/инженер
Ил / Глина / Песчаная глина / Алевритовая глина Мягкий Довольно легко формуется пальцами и легко выкапывается *450 – *650 – Далее необходимо указать проектировщик/архитектор/инженер
Ил / Глина / Песчаная глина / Алевритовая глина Очень мягкий Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке *600 – *850 – Далее необходимо указать проектировщик/архитектор/инженер

Виды нагрузок на ленточный фундамент

Существует три разных типа нагрузок:

1. Собственная нагрузка: это сила общей массы конструкции здания
2. Приложенная нагрузка: эта сила будет воздействовать на имущество в виде людей, мебели и фурнитуры.
3. Ветровая нагрузка: Ветровая нагрузка представляет собой динамическую силу. Расчет этой ветровой нагрузки можно найти в БС СР3.

Нагрузка рассчитывается по весу конструкции (в килограммах) и умножается на 9,81.

Подведение итогов

Окончательные решения о ширине и глубине ленточного фундамента будут принимать местные власти. Заливать траншею под фундамент бетоном дается в большинстве случаев. Это также дешевле, чем другие. Стоимость работ больше, чем стоимость заливки бетона. В последнюю очередь местные власти укажут количество комнат и другие цели.

Расчет ленточного фундамента — Как действовать — 2022

  • Статика зданий
  • Шаг за шагом к паркетному полу
    • 1. Анализ плана строительства и состояния грунта
    • 2. Расчет нагрузок здания и транспортные нагрузки
    • 3. Планирование армирования
    • 4. Создание фундамента и плана армирования

Во-первых: расчет ленточного фундамента нельзя делать самому, это задача инженера-строителя, обычно инженера-строителя. Однако здесь вы можете прочитать о том, как поступать при расчете ленточного фундамента , и что играет роль.

Статика зданий

В проектировании конструкций проводится различие между нагрузками на здания и транспортными нагрузками. Строительные нагрузки возникают от самой конструкции, ее стен и крыши, тогда как транспортные нагрузки возникают от нагрузки на здание.

Качество грунта также играет важную роль при расчете ленточного фундамента – в зависимости от его несущей способности ленты фундамента обычно делают шире или меньше.

Шаг за шагом к паркетному полу

  • Материалы для рисования
  • Таблицы для проектирования конструкций
  • Инженер-строитель или инженер-строитель
  • Калькулятор и чертежный инструмент
9 Анализ плана строительства и состояния грунта0022

В самом начале профессионального расчета проводится анализ конструкции здания: какая крыша, где несущие стены, какого размера здание.

После этого качество почвы оценивается соответствующим образом.

2. Расчет нагрузок на здание и транспортных нагрузок

Сначала рассчитываются нагрузки на здание, то есть вес стен, крыши и других компонентов в каждой точке. Для этого необходимо иметь точный план здания.

Из значений строительных нагрузок и транспортных нагрузок можно получить необходимую ширину и плотность отдельных полос фундамента.

3. Планирование армирования

Армирование также имеет решающее значение для несущей способности фундамента. Если определены ширина и плотность фундаментов, то исходя из этого можно рассчитать оптимальное армирование.

4. Создание плана фундамента и армирования

В конце инженер-строитель готовит соответствующий план фундамента и армирования, который необходимо точно соблюдать во время строительства.

Советы и рекомендации

Если вы сами хотите заложить фундамент для небольшого садового домика, для которого не приложен план фундамента, или хотите построить простой небольшой гараж, соблюдайте несколько простых правил: В любом случае заложите фундамент полосы под проектируемыми наружными стенами в незамерзающую зону (т.е. примерно на 80 см в глубину) и не делайте их шириной менее 50 см, в случае более широких стен обязательно до ширины стены. Для армирования большинства таких конструкций достаточно обычных арматурных корзин. Если вы сомневаетесь, всегда обращайтесь к инженеру-строителю, чтобы быть уверенным.

FAQ — 💬

❓ Как рассчитать ленточный фундамент?

👉 В широком смысле размер и положение ленточного фундамента обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены .

❓ Как рассчитать фундамент?

👉 Измерьте длину и ширину, которые вы хотите покрыть. Умножьте длину на ширину, чтобы определить площадь в квадратных футах . Преобразуйте толщину из дюймов в футы. Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы.

❓ Как рассчитать стены фундамента?

👉 Объем стены = высота x длина x толщина Это расчет для стены высотой 4 фута, длиной 60 футов и толщиной 6 дюймов: Объем стены = 48 дюймов x 720 дюймов

❓ Что такое глубина ленточного фундамента?

👉 Для ленточных фундаментов обычно подходят сухие плотные гравийные или гравийно-песчаные грунты. Как правило, приемлема глубина 700 мм , если грунт имеет достаточную несущую способность.

👉 Как правило, размеры и расположение ленточного фундамента определяются исходя из общей ширины стены. Традиционные ленточные фундаменты обычно в три раза шире несущей стены, а их глубина равна или превышает общую ширину стены.
