Расчет арматуры для ленточного фундамента: инструкция с примерами | 5domov.ru

Ленточный фундамент используется в строительстве чаще других конструкций. Он прекрасно выдерживает вертикальные нагрузки от веса здания, но плохо работает на изгиб. В процессе такого действия фундаментная конструкция начинает трескаться, постепенно теряя свои первоначальные технические характеристики. Именно поэтому в тело бетонной конструкции устанавливается армирующий каркас, собранный из стальной арматуры.

Оглавление:

  • Конструкция ленточного фундамента
  • Конструкция армирующего каркаса
  • Правила расчета арматуры ленточного фундамента
  • Расчет арматуры ленточного фундамента с примером
  • Марки арматуры для ленточного фундамента

Конструкция ленточного фундамента

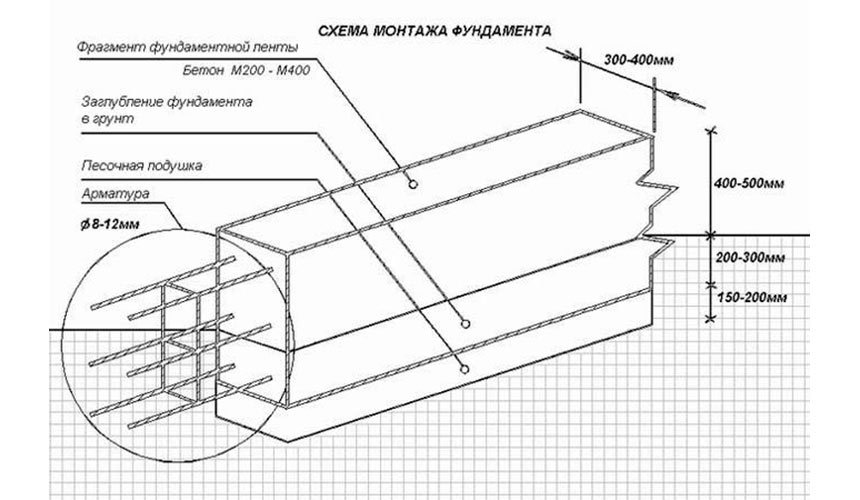

Чисто конструктивно ленточный фундамент – это лента (отсюда, в принципе, и название), которая сооружается под все стены здания. Это непрерывная конструкция, закладываемая в грунт, для чего для нее возводится опалубка, устанавливаемая в предварительно выкопанную траншею.

Ленточный фундамент

Достоинства ленточного фундамента:

  • высокая несущая способность;
  • простота сооружения;
  • высокая скорость возведения.

Есть у конструкции и свои недостатки:

  • большой вес сооружения, что может спровоцировать неравномерную его усадку, поэтому очень важно предварительно провести исследование грунта и определить уровень пролегания грунтовых вод;
  • после заливки придется ждать 28 дней, когда бетон наберет свою марочную прочность, после чего фундамент можно нагружать.

Конструкция армирующего каркаса

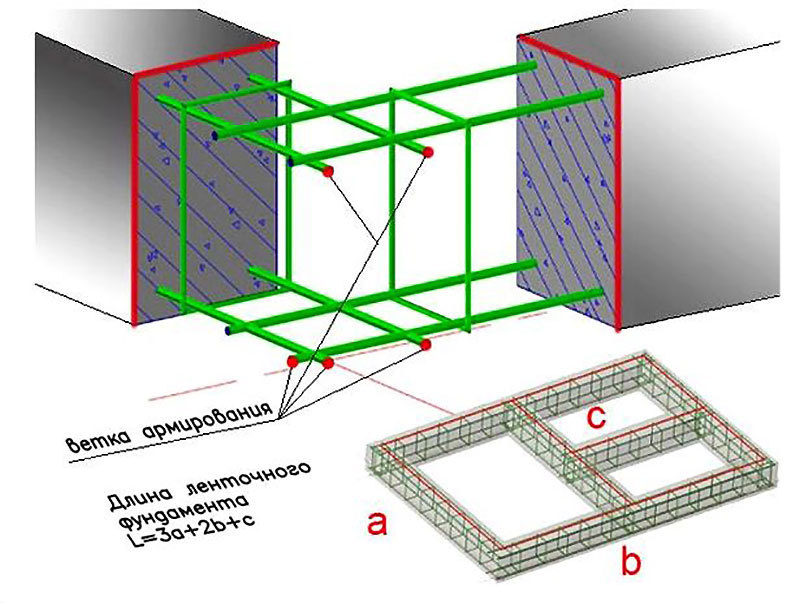

Чисто конструктивно армокаркас для ленточного фундамента – это объемная конструкция из двух или более решеток, которые устанавливаются вертикально на определенном расстоянии друг от друга и скрепляются между собой поперечинами из той же арматуры. Размеры фундамента рассчитываются с учетом нагрузок, которыми здание давит на основу. А так как именно армирующий каркас является основной для сдерживания нагрузок, то необходимо рассчитывать и его.

Конструкция армирующего каркаса

Правила расчета арматуры ленточного фундамента

Расчет арматуры для ленточного фундамента производится на основании двух документов: СНиП под номером 52-101-2003 «Бетонные и железобетонные конструкции» и пособию по проектированию – «Армирование элементов железобетонных зданий». В них четко расписаны требований к армокаркасу ленточного фундамента. А именно:

  1. Общая площадь продольных арматурных стержней должна равнять 0,1% от сечения ленты.
  2. Каркас должен полностью поместиться в тело фундамента так, чтобы от его краев до арматуры оставался промежуток, равный 5 см. Это касается всех плоскостей: боковин, верхней и нижней поверхностей.
  3. Если длина ленточного фундамента с одной стороны не превышает 3 м, то для ее усиления используются арматурные стержни диаметром 8-10 мм. Если длина превышает 3 м, то – не менее 12 мм.
  4. Вертикальные (они же монтажные) и поперечные прутки арматуры не являются несущими. Основная их задача – соединение и крепление продольной арматуры.
    Поэтому поперечины и вертикальные элементы собираются из стержней меньшего диаметра, можно использовать гладкую арматуру, а не рифленую.
  5. Для продольного использования арматуры применяют материал марки А3 – стальной горячекатаный рифленый. Для вертикального и поперечного марка А1, А2 или А3.
  6. Расстояние между вертикальными, а также между поперечными прутками составляет 20-40 см.
  7. Если высота армокаркаса не превышает 80 см, то в качестве поперечных прутков можно использовать арматуру диаметром 6 мм. Если параметр высоты превышает обозначенный показатель, то лучше использовать стержни диаметром 8 мм.

Основной расчет проводится на основании позиции под номером «1». Таким образом рассчитывается количество продольных стержней.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать,

сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

  • 2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

  • 2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции.

В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Марки арматуры для ленточного фундамента

Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

  • А1 – это старая маркировка, соответствующая новому обозначению А240;
  • соответственно А2 – это А300;
  • А3 – А400;
  • А4 – А600;
  • А5 – А800;
  • А6 – А1000.
Марки арматуры и их характеристики

Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции.

Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.

Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.

Соединение армокаркаса вязальной проволокой

Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

Заключение

Расчет арматуры для ленточного фундамента – важная составляющая правильного сооружения основания дома. Главная задача все расчеты провести строго по вышеописанной последовательности. Нельзя допускать неточностей в определении диаметра используемых стержней, шага установки арматурных прутков и правил их скрепления между собой. Любая ошибка может привести к растрескиванию фундамента, а соответственно и стен дома.

Расчет арматуры для фундамента – рекомендации от ТК Газметаллпроект

Любой жилой дом, производственное, офисное или складское помещение монтируются на заранее подготовленный фундамент. Конструкция основания может отличаться в зависимости особенностей почвы, климатических характеристик региона, массы и размеров здания. При этом армирование фундамента является обязательным условием длительной эксплуатации объекта, без повреждений и деформаций конструкции.

Назначение арматурного каркаса в фундаменте здания

Существует несколько типов оснований, выполняемых из бетонного раствора. Наиболее востребованными считаются плитные и ленточные фундаменты, мелко- и глубокозаглубленные. Также применяются основания на сваях, глубина заложения которых зависит от параметров грунта и уровня промерзания почвы.

Для армирования фундамента применяются металлические прутья с рифленой или гладкой поверхностью, которые соединяются в жесткий и прочный каркас. Армирование выполняется в следующих целях:

  • стальная основа принимает нагрузки на растяжение и изгиб, равномерно распределяет их по всей конструкции основания;
  • каркас исключает деформации бетона, позволяет избежать или минимизирует образование трещин и других дефектов фундамента;
  • за счет арматурного каркаса удается снизить объем используемого для заливки основания бетонного раствора, уменьшить и снизить стоимость конструкции;
  • армирование делает возможным строительство дома или производственного здания на слабых грунтах, в том числе сыпучих, болотистых, в регионах с экстремально низкими зимними температурами;
  • возрастает несущая способность основания, арматура делает фундамент более приспособленным к высоким нагрузкам по массе, усилиям на растяжение и деформацию.

После заливки фундамента бетонный раствор постепенно набирает прочность. При этом монолит приобретает высокую прочность к сжатию, но не отличается хорошими показателями на растяжение. Арматурный каркас позволяет поднять данные параметры на должный уровень.

Как правильно рассчитать арматуру для фундамента

Для монтажа прочного и долговечного фундаментного основания необходимо выполнить расчет арматуры и каркаса. Такой подход обеспечивает соответствие требованиям нормативных документов. Для правильного расчета необходимо учитывать следующие моменты:

  • в качестве конструктивных элементов лучше всего закладывать металлические прутья с рифленой поверхностью, толщина которых начинается от 12 мм – посмотреть каталог арматуры для фундамента;
  • оптимальным является использование проката марки А400, А500 и А240;
  • все расчеты выполняются в соответствии с требованиями СНиП 52-01-2003 и 2.02.01-83;
  • при проектировании учитываются характеристики грунта, для каменистой, болотистой, сыпучей почвы арматурный каркас будет отличаться;
  • обязательно учитывается при расчетах суммарная нагрузка на конструкцию, которая складывается из собственного веса фундамента, массы стен, перекрытий, перегородок, установленного в здании оборудования и предметов повседневного использования, среднегодового количества осадков;
  • обязательно учитывается запас прочности, каркас должен быть прочнее расчетных показателей на 5-10%;
  • несмотря на большое количество доступных онлайн-калькуляторов, расчет арматуры с их использованием получится приблизительным, желательно воспользоваться услугами специалиста в данной отрасли.

Выполняя указанные правила расчета арматурного каркаса можно быть уверенным в прочности и долговечности бетонного основания. При движении грунта, больших климатических и механических нагрузках, фундамент не получит повреждений. Соответственно стенам здания не угрожают деформации, появление трещин и щелей.

Конструктивное исполнение каркаса

В зависимости от типа и сложности фундамента, арматурный каркас может быть выполнен несколькими способами. Соответственно расчеты также отличаются для конструкций плитного, ленточного, свайного и других типов. После выбора подходящей схемы каркаса выполняется подбор необходимых комплектующих. Рассчитывается количество и длина прутьев, объем армирующей сетки. Необходимо определиться со способом соединения стержней между собой, направленностью конструкций, сечением металла и другими характеристиками.

Стандартный каркас собирается из прутков, расположенных в продольном и поперечном направлениях. Шаг ячеи определяется нагрузкой на основание, а для соединения используется технология сварки, вязальная проволока, специальные муфты.

Для ленточных фундаментов каркас представляет собой набор продольных прутков, соединенных между собой поперечными элементами. Такие сетки располагаются в несколько рядов. Для плитной конструкции подойдет плоский каркас из арматуры. Для свайного фундамента металлические прутки монтируются вертикально.

Расчет арматуры для фундамента плитного типа

Использование фундамента плитного типа актуально при возведении жилых домов и коттеджей, в которых не планируется выделение подвального помещения. Визуально основание выполнено в форме монолитной плиты, толщина которой может превышать 0,2 метра. При этом армирующая сетка укладывается в 1, 2 или более рядов, в зависимости от массы здания и типа грунта.

При выборе арматуры в первую очередь оценивается категория грунта. Для непучинистой почвы подойдут ребристые прутки толщиной от 10 мм. Если планируется строительство на слабой почве или участке с наклоном. Минимальный диаметр стержней должен быть 14 мм и более. Связи между сетками выполняются из арматуры на 6 мм. Стандартный шаг сетки составляет 0,2 метра, но данный показатель может меняться в большую или меньшую сторону. Связки продольных и поперечных стержней выполняются проволокой или сваркой.

Технология расчета арматуры предполагает выполнение следующих этапов:

  • при толщине фундамента до 0,2 метра желательно использовать 2 плоских каркаса с вертикальной связкой, если основание более габаритное, число сеток увеличивается;
  • для расчета количества продольных прутьев длина большей стороны делится на шаг 0,2 метра, что позволяет получить общую длину стержней;
  • аналогичным образом рассчитывается общая длина поперечных звеньев каркаса;
  • так как диаметр прутка принимается одинаковым, можно быстро вычислить необходимое количество стержней и рассчитать объем приобретаемой арматуры;
  • для расчета вертикальных прутков подсчитывает количество точек соединения одной и сеток, размер связей равняется высоте фундаментной подушки, далее нетрудно подсчитать общую протяженность стальных стержней;
  • если фиксация прутков выполняется на вязальную проволоку, вычисляется число соединений арматуры, средний расход составляет 0,4 метра на одну точку.

После выбора конструкции фундаментного основания и необходимой толщины арматуры, рассчитать объем приобретаемой продукции можно самостоятельно. Для этого достаточно знать площадь фундамента и его высоту, количество арматурных сеток, шаг ячеи. Все расчеты можно выполнить с помощью обычного калькулятора.

Расчет арматуры для фундамента ленточного типа

Для большинства зданий и сооружений выбор ленточного фундамента является оптимальным вариантом. Такая конструкция качественно выполняет свои функции, а затраты на монтаж существенно ниже, чем расходы на заливку монолитного основания. В состав каркаса входят продольные, поперечные и вертикальные металлические стержни.

Для продольной арматуры стандартным диаметром является 12-16 мм, поперечные и вертикальные связи могут быть меньшей толщины. Шаг ячеи принимается равным 0,2 метра, но может быть изменен в зависимости от конструкции и нагрузки на основание. Технология расчета арматурного каркаса ленточного фундамента будет следующей:

  • в конструкцию обязательно закладывается 2 сетки, верхняя связывает основание при просадках грунта, нижняя исключает деформации при вспучивании почвы;
  • для обустройства каркаса потребуется 4 продольных прутка, протяженность каждого из которых равняется периметру ленточного фундамента;
  • количество поперечных прутков рассчитывается, исходя из принятого шага ячейки, длина стержней равна толщине бетонного основания;
  • вертикальная арматура рассчитывается, исходя из количества соединение продольных и поперечных стержней, высота прутков определяется аналогичными показателями фундамента;
  • для соединения прутков используется вязальная проволока, длина которой определяется из расчета 0,4 метра на 1 узел.

Путем достаточно простых вычислений удается подсчитать общую длину продольных, поперечных и вертикальных стержней, а также вязальной проволоки. В зависимости от длины имеющейся в продаже арматуры вычисляется число отдельных элементов. При этом учитывается некоторый запас, наличие которого необходимо в непредвиденных случаях.

Арматурные каркасы для фундаментов другого типа рассчитываются аналогичным образом. Для этого необходимо знать размеры каждого блока, определиться с конструкцией, толщиной используемых прутков. С помощью несложных математических расчетов определяется общая длина стержней, расходы на их приобретение.

Монтаж фундамента любого типа будет некачественным, если в основу не заложить металлический каркас. Стальные прутья, сваренные или связанные между собой, защищают фундамент от деформации, выкрашивание, излома и растяжения. Количество и стоимость необходимого материала можно рассчитать самостоятельно. При отсутствии опыта желательно обратиться к профессионалам, предлагающим свои услуги в данной сфере.


Ленточный фундамент. Расчет и устройство ленточного фундамента. | Бетон

Строительство здания начинается с его основы — фундамента. Качественный и надежный фундамент для построения любого надежного существования без риска обрушения. Наиболее распространенным стандартом для многочисленных конструкций является сплошной фундамент. Он прекрасно подходит для небольших деревянных заборов, домов и суровых многоэтажных домов.

Ленточный фундамент. Расчет и устройство ленточного фундамента. Представляет собой бетонную конструкцию, которую закладывают в землю по периметру возводимого строения с учетом капитальных пристроек и стен. Этот фундамент характеризуется большим количеством преимуществ — он легко, быстро и просто монтируется, идеально подходит для подземных гаражей, подвалов и цокольных этажей.

Различают четыре вида ленточных фундаментов — Качественные, заглубленные, мелкозаглубленные и монтажные.

Ленточный мелкозаглубленный фундамент

Этот тип ленточного фундамента часто используется для строительства небольших и простых коттеджей. Он идеально подходит для построек из дерева, бруса, бревен и небольших домов из камня. Фундаменты такого типа закладываются на глину или песок, глубина зависит от типа грунта. Средняя глубина кладки составляет шестьдесят сантиметров. К преимуществам относятся экономичность и простота.

Встраиваемая ленточная основа

Заглубленный фундамент идеально подходит для тяжелых и массивных конструкций, больших зданий с перекрытиями и массивными стенами, подвалов и погребов. Во избежание неприятностей перед закладкой фундамента необходимо провести тщательный анализ грунта. Средняя глубина кладки на двадцать пять сантиметров превышает глубину промерзания грунта. Такой тип фундамента требует большего расхода материалов и затрат человеческого труда.

Монолитное ленточное основание

Часто сплошной фундамент используют для конструкций из бревен и легких домов. Хорошо подходит для грунтов, имеющих высокую усадку, рыхлых и мягких грунтов. Этот тип фундамента может быть установлен под любую форму здания. Фундамент ленточный монолитный представляет собой бетонную ленту по периметру дома. Отличается долговечностью, прочностью, не требует специальной техники для укладки. Для устройства монолитного фундамента используют бетонный, пенобетонный и железобетонный материал. Перед закладкой фундамента сначала проводят анализ грунта и роют соответствующие траншеи, после чего на дно котлована укладывают металлическую или деревянную армирующую опалубку, которую заливают бетоном. После усадки сплошной фундамент не должен возвышаться над землей более чем на тридцать сантиметров.

Сборное ленточное основание

Часто ленточный монтажный фундамент применяют при строительстве малоэтажных домов. Даже для возведения небольшого здания необходимо соорудить подушку фундамента. Для устройства сборного фундамента необходимо подготовить несколько бетонных блоков для надежного крепления раствором, в котором используется цемент. Фундаментные блоки бывают пустотелые и полнотелые. Первый изготавливается из силикатного и рядового бетона, а второй — из бутового и силикатного бетона.

с основанием

Для возведения фундамента с кирпичным цоколем используются надежные и устойчивые к воздействию окружающей среды материалы. Эти фундаменты отлично противостоят ветру, осадкам на здании и колебаниям температуры. Качество используемых материалов зависит от сухости подвала и первого этажа. Цоколь представляет собой конструкцию, которая располагается в верхней части фундамента. Его строительство – дело ответственное и серьезное, требующее внимательного подхода.

Расчет ленточного фундамента

Для расчета ленточного фундамента нужно заранее знать некоторые параметры — высоту заливки, ширину и стены по периметру, которые будут на нем возводиться. Это необходимо для определения полного объема отливки.

Например, прямоугольный ленточный фундамент имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) — 0,18 метра. Для определения суммы следует умножить ширину периметра комнаты и стен на высоту отливки. V = 27 х 0,2 х 0,18 = 0,972м3.

На этом расчет ленточного фундамента не заканчивается, теперь нужно определить количество внутри. Определяется путем умножения длины и ширины фундамента на высоту заливки: 10 х 3,5 х 0,2 = 7 м3. Из этого результата вычитается количество отливки: 7 – 0,97 = 6,03 м3. Таким образом, получаем объем, равный отливке 0,97 м3, а объем наполнителя равен 6,03 м3.

Теперь нужно подсчитать количество приспособлений, предназначенных для армирования. Если использовать арматуру диаметром двенадцать миллиметров, на которую будет укладываться горизонтальный стержень и два вертикальных — один стержень через два метра, при периметре получим 27 метров 54 метра арматуры по горизонтали. Считаем вертикальные бары: 54/2+2=110 баров. Добавляем еще стержней по углам, поворотам — 114 стержней. При высоте стержня — семьдесят сантиметров получится 114 х 0,7 = 79. .8 погонных метров.

Последним этапом является расчет опалубки. При его постройке доски имеют толщину два с половиной сантиметра, длину — шесть метров, а ширину — двадцать сантиметров. Рассчитываем площади боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки, и два (27 х 0,2) х 2 = 10,8 м2. Далее посчитайте площадь одной доски. Для этой длины доски умножить на ее ширину 6 х 0,2 = 1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получим количество досок: 10,8:1,2=9частей. После расчетов приступайте к заливке фундамента.

Устройство ленточного фундамента своими руками

Устройство ленточного фундамента своими руками для начала разбивки его оси, которая выполняется с помощью теодолита, затем выкапывается траншея для ленточного фундамента. Для этого раньше использовали ручной труд. Сегодня парк строительной техники разнообразен. Например, есть мини-экскаваторы, которые быстро и легко справляются с этой задачей.

Начинают с заполнения траншеи песком, его плотно утрамбовывают, сверху насыпают щебень или гравий. Толщина каждого слоя около двадцати сантиметров. На верхний слой выкладывается «под бетонку», то есть слой затирки сантиметров десять. После этого в зависимости от погоды фундамент держал более десяти дней.

Затем приступайте к следующему этапу — укладке светильников внутри и снаружи. Стержни связываются между собой вязальной проволокой. Важно при выборе клапана учитывать, что он имеет антикоррозийное покрытие. В зависимости от тяжести возводимых полов и стен иногда необходимо соорудить усиленный каркас.

Следующий этап — установка опалубки для фундамента и бетонирование. Для опалубки можно использовать разные материалы — фанеру, доски, шифер, металлический настил.

Завершающий этап устройства ленточного фундамента — заливка бетона в опалубку. По окончании этого процесса бетон следует проткнуть в нескольких местах щупом для выпуска воздуха снаружи и постучать деревянной киянкой. Опалубку снимают через три дня и выдерживают в подвале три недели, после чего приступают к возведению здания.

Схема армирования и расчет арматуры для ленточного фундамента

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность конструкции. Фундамент как основа здания принимает на себя нагрузку и перераспределяет ее на грунт. Верхняя плоскость конструкции, являющаяся основанием для наружных и внутренних стен, называется разрезом, а нижняя, выполняющая функцию несущей подошвы.



Содержимое:

  1. Характеристики ленточного фундамента
  2. Выбор диаметра стержня
  3. Схема армирования фундамента
  4. Расчет арматуры для фундамента
  5. Самостоятельная заливка потолков



Характеристика ленточного фундамента

Наибольшее распространение в частном строительстве получили железобетонные ленточные фундаменты.

Это связано с относительной простотой закладки, когда при ее устройстве можно обойтись без применения грузоподъемной и специальной строительной техники. Важно правильно выполнить не только расчет сечения и заглубления, но и расчет арматуры для ленточного фундамента.

Этот тип фундамента особенно популярен благодаря тому, что подходит практически для любых грунтов и имеет высочайший срок службы до 150 лет.

Эта долговечность обеспечивается не только физическими характеристиками бетона, но и выбором правильной схемы армирования. Несмотря на видимую прочность, бетон достаточно хрупкий материал и даже при незначительных подвижках грунта может лопнуть. Для придания ему пластичности и используется армирование. Изготавливается с помощью металлического стержня. При этом большая его часть должна иметь ребристую поверхность. Это необходимо для улучшения сцепления бетона.

Выбор диаметра стержня

Расчет нагрузки на фундамент жилого дома, а, следовательно, и подбор диаметра арматуры производится специалистами при разработке проекта. Чаще всего используется арматура диаметром 10 или 12 мм, значительно реже 14 мм. И только для небольших легких построек на непучинистых грунтах допустимо использовать стержень диаметром 8 мм.

Схема армирования фундамента

Для обеспечения прочности фундамента необходимо усилить как его нижнюю часть, так и верхнюю. Для этого используются два горизонтальных ряда стальных стержней, соединенных между собой вертикальными перемычками.

Основную нагрузку в зоне растяжения фундамента принимают на продольные горизонтальные стержни, тогда как вертикальные и поперечные горизонтальные используют в основном в качестве каркаса, а также для придания фундаменту прочности на разрез. Как правило, считается достаточной укладка четырех горизонтальных продольных стальных ребристых стержней по два вверху и два внизу.

Вертикальные перемычки могут располагаться на расстоянии от 30 до 80 см одна от другой и часто изготавливаются из гладкого прута меньшего диаметра, что вполне допустимо.

Следует помнить, что расстояние между продольными стержнями арматуры не должно превышать 0,3 м, а для защиты стали от коррозии стержень должен быть заглублен в бетон не менее чем на 5 см.

Расчет арматуры для фундамента

При принятии решения по схеме армирования фундамента важно правильно рассчитать необходимое количество материала, чтобы не платить дважды за доставку, если вы обнаружите, что его недостаточно. И вряд ли кто-то захочет тратить деньги на лишнее.

Сначала нужно рассчитать, сколько ребристой арматуры вам понадобится. Для этого рассчитайте периметр вашего дома, прибавьте к этому числу длину внутренних стен, под которыми будет заложен фундамент, и умножьте все это на количество стержней в схеме.

В качестве примера рассчитаем количество арматуры, необходимой для закладки фундамента размером 5/6 м с одной внутренней стеной длиной 5м. Предположим, что схема армирования предусматривает 4 продольных стержня диаметром 12мм. Итак:

(5+6)*2 = 22 периметра здания

22+5 = 27 общая длина фундамента

27*4 = 108 общая длина арматуры

Если вы не смогли приобрести стержень необходимого длины, и вы планируете соединять отрезки, это нужно делать с большим нахлестом не менее 1 метра. Учитывайте это при расчетах. Будем считать, что каждый продольный стержень нашего каркаса будет иметь одно соединение.

4 (количество стержней на схеме)*5 (количество стен) = 20

Итого, получаем 20 соединений, значит дополнительно потребуется 20 метров арматуры. Прибавляем к предыдущему значению и получаем:

108+20 = 128м

Теперь рассчитаем необходимое количество гладкого прута, диаметром 8мм для вертикальных стоек и горизонтальных поперечных перемычек.

Расстояние между перемычками принимаем равным 0,5 м. Затем, разделив на это значение общую длину фундамента, мы получим количество армирующих колец.

27/0,5 = 54 Общее количество арматурных колец

Если высота арматурной решетки 0,5м, а расстояние между стержнями 0,25м, то расчет арматуры будет выглядеть так:

(0,5+0,25)*2 = 1,5 периметра одного кольца;

54*1,5=81м Общая длина стержня.

При расчетах также необходимо учитывать возможные подрезки и нахлесты. Точное их количество подсчитать не получится, поэтому специалисты советуют прибавлять к полученной длине около 10%.

81+10%=89,1

Округляем большее направление и получаем 90м.

Редко прут или арматура продается за метраж. Гораздо чаще, а точнее почти всегда, мы платим не за длину, а за вес изделия. Для того чтобы определиться с точным количеством, необходима таблица расчета арматуры. Большинство крупных предприятий по производству металлопроката обязаны соблюдать требования ГОСТ 5781-82, где указывается масса одного метра того или иного вида продукции. Есть еще ГОСТ 2590-88, который регулирует вес стального круга. Следует отметить, что цифры в обоих документах совпадают, а отличие состоит в том, что шаг диаметров окружности значительно меньше шага диаметров стержневой арматуры. Для стержневой арматуры эти значения следующие:

Диаметр веса стержня в кг/м

8 0,222

10 0,395

12 0,888

14 1,288

14 1,222

14 1,222 посчитаем массу арматуры необходимой для заливки нашего фундамента:

128*0,888 = 113,664 кг Необходимое количество арматуры ребристой диаметром 12 мм

90*0,395 = 35,55 кг — необходимое количество гладкого стержня диаметром 10 мм

Способ соединения Детали конструкции также имеют большое значение. Многие ошибочно полагают, что чем прочнее соединить стержни между собой, тем прочнее будет фундамент и выбирают для монтажа каркаса сварку. Однако в процессе сварки нарушается структура металла, что приводит к его преждевременному разрушению. Специалисты советуют соединять арматуру вязальной проволокой. Проще всего это сделать крючком, вот так:

Самостоятельная заливка перекрытий

К сожалению, стоимость готовых железобетонных конструкций достаточно высока. Поэтому довольно часто пытаясь сэкономить, их изготавливают самостоятельно. Перекрывающиеся, как и любые другие анти-потенциалы, требуют подкрепления. Как правило, для этого используется решетка с ячейкой 15/15см. При толщине перекрытия до 15см достаточно одной армирующей сетки. С увеличением толщины плиты увеличивается количество решеток.

Правильно рассчитать армирование потолка достаточно просто.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
