Калькулятор расчета свайного фундамента — онлайн расчет столбчатого фундамента

С помощью данного калькулятора можно произвести расчеты буронабивных свайно-ростверковых и столбчатых фундаментов. Расчет нагрузки на свайный фундамент.

Онлайн-калькулятор для расчета монолитного буронабивного ростверкового фундамента поможет рассчитать размеры фундамента, опалубки, диаметр и общую длину арматуры и объём расходуемого бетона. Перед началом проектирования здания с таким фундаментом обязательно проконсультируйтесь у специалистов, насколько оправдан такой выбор.

Расчеты данного калькулятора основываются на нормативах, приведенных в ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

Столбчатый и свайный фундамент – разновидности фундаментов, в которых используются столбы или сваи в качестве опор. Они погружаются в грунт на необходимую глубину, а их верхние части соединяются цельной железобетонной конструкцией (ростверком), которая не соприкасается с землёй.

При столбчатом и свайном варианте ростверкового фундамента отличается глубина установки опор.

Ростверковая конструкция имеет смысл там, где грунт не пригоден для обычного размещения фундамента (слабый грунт, пучинистый, либо промерзающий на значительную глубину). Поскольку сваи забиваются при любых климатических условиях, ростверковый фундамент особенно актуален для регионов с низкими температурами и суровым климатом. Другие преимущества ростверковой технологии – высокая скорость возведения и низкая потребность в земляных работах. Достаточно пробурить отверстия и выполнить установку уже готовых свай.

Многие параметры ростверкового фундамента могут варьироваться. Это форма и материалы свай, способы действия на грунт, способы установки, форма ростверка. Каждый случай ростверкового фундамента должен учитывать расчётные нагрузки, климатические условия, специфику грунта и другие особенности местности и будущего сооружения. Чтобы уточнить все эти моменты, нужно провести необходимые замеры и расчёты, при необходимости – пригласить специалистов.

Экономия на первоначальных расчётах может обернуться серьезными последствиями в будущем. Чтобы этого избежать, в первую очередь рекомендуем внимательно изучить данный калькулятор. В нем вы сможете определить будущие расходы и на примере стандартной конструкции определиться с составляющими планируемого фундамента.

Заполняя поля калькулятора, сверьтесь с дополнительной информацией, отображающейся при наведении на иконку вопроса .

Внизу страницы вы можете оставить отзыв, задать вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Общая длина ростверка

Суммарный периметр фундамента, включая внутренние перегородки.

Площадь подошвы ростверка

Площадь нижней части ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь боковых поверхностей наружной стороны фундамента, нуждающаяся в утеплении.

Объем бетона для ростверка и столбов

Общее количество бетона, которое понадобится для заливки фундамента заданных параметров. Фактическая потребность может оказаться выше из-за уплотнений при заливке, а объём фактически доставленного бетона может оказаться меньше заказанного. Поэтому рекомендуем заказывать бетон с 10-процентным запасом.

Вес бетона

Приблизительный вес бетона при средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

При расчете берется во внимание полный вес конструкции.

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты ростверка.

Минимальное количество рядов арматуры ростверка

Для противодействия естественной деформации ленты ростверка под действием сил сжатия и растяжения, необходимо использовать продольные стержни в разных поясах ростверка (вверху и внизу ленты).

Общий вес арматуры

Вес стержней арматуры, вместе взятых.

Величина нахлеста арматуры

Для крепления стержней арматуры внахлёст, используйте данное значение.

Длина продольной арматуры

Общая длина арматуры включая нахлест.

Минимальное количество продольных стержней арматуры для столбов и свай

Необходимое количество продольных стержней арматуры для каждого столба или сваи.

Минимальный диаметр арматуры для столбов и свай

Минимально допустимый диаметр продольных стержней арматуры, обеспечивающих прочность столбов или свай.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется, основываясь на нормативах СНиП.

Максимальный шаг поперечной арматуры (хомутов)

Рассчитывается таким образом, чтобы при заливке бетона арматурный каркас не был смещён или деформирован.

Общий вес хомутов

Суммарный вес хомутов, которые потребуются при строительстве всего фундамента.

Минимальная толщина доски при опорах через каждый метр

Необходимая толщина досок опалубки при заданных параметрах фундамента и заданном шаге опор. Рассчитывается исходя из ГОСТ Р 52086-2003.

Количество досок для опалубки

Число досок стандартной длиной 6 метров, которые потребуются для возведения всей опалубки.

Периметр опалубки

Общая протяженность опалубки с учетом внутренних перегородок.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

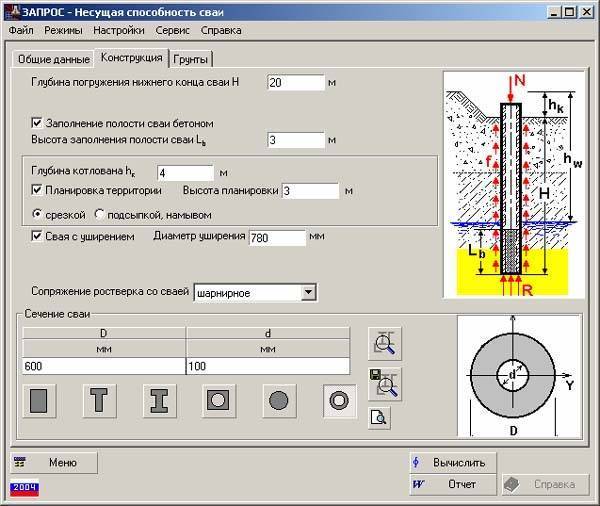

Расчет свайного фундамента. Калькулятор онлайн

Содержание

  • Виды фундаментов с ростверком
  • Что собой представляют винтовые сваи
  • Рассчитываем расстояние между сваями и глубину их установки
  • Как закладывать фундамент на основе расчётов
  • Примеры расчётов
    • Пример один
    • Пример два
    • Пример три
  • Итоги

Расчёт свайного фундамента — это очень важный этап создания проекта будущего дома. Если допустить хотя бы малейшую ошибку срок эксплуатации строения уменьшится на двадцать лет в лучшем случае. При наименее благоприятных обстоятельствах катастрофа может произойти ещё при строительстве.

Если на территории застройки присутствуют неустойчивые грунты, на которых присутствует повышенная влажность, или же какие-либо сложные рельефы, то в таком случае единственно оптимальным выходом будет грамотный расчет свайного фундамента. Основным преимуществом данной конструкции является предельно высокая надежность закрепления даже в относительно слабых грунтах благодаря тому, что опоры погружаются на достаточно большую глубину. Такие конструкции отличаются гораздо большей надежностью и долговечностью, а для их реализации требуется не такое большое количество бетона, но при этом вы должны понимать, что процесс их расчета и возведения является достаточно трудоемким.

Причин для проведения расчёта свайного фундамента можно найти более чем достаточно. Во-первых, правильно смоделированная конструкция обладает большой устойчивостью. Во-вторых, вбивание свай обходится значительно дешевле, нежели, возведение ленточной или плиточной конструкции. В-третьих, при малой несущей способности грунта — свайный фундамент единственно возможный вариант.

Если участок обладает малой несущей способностью, то сделав правильный расчёт, свайного фундамента вам не придётся рыть глубоких траншей, чтобы сделать надёжное основание. Для этого используются винтовые сваи. Но формулы расчёта при использовании таких материалов значительно усложняются.

Виды фундаментов с ростверком

Ростверк представляет собой верхнюю часть фундамента, с помощью которой объединяются в одно целое оголовки свай, и именно ростверк представляет собой опору для будущего здания. Объединение ростверка и свай осуществляется при помощи специализированной сварки или же путем стандартной заливки бетоном.

По способу монтажа ростверки могут подразделяться на несколько категорий:

  • Ленточные – объединяются только соседние сваи;
  • Плиточные – связывается каждый отдельный оголовок.

По типу материалов:

  • Из бетона с арматурой. Под несущие стены осуществляется монтаж свай, а на глубину и ширину ростверка прорываются траншеи небольшой глубины;
  • Подвесной бетонный. Является аналогичным предыдущему варианту, однако особенностью такого фундамента является то, что бетонная лента не соприкасается с грунтом, а устройство компенсационного зазора при этом предоставляет возможность предотвратить разрыв опор при возникновении значительного колебания грунта;
  • Железобетонные. Изготовление такого фундамента предусматривает использование двутавра или же широкого металлического швеллера, при этом под несущие стены монтируется швеллер 30, в то время как остальные опоры связываются при помощи швеллера 15-20;
  • Из дерева. Крайне редкий вариант, который в последнее время практически не используется;
  • Комбинированный. Здесь используются не только металлические несущие элементы, но и бетон.

Что собой представляют винтовые сваи

Чтобы провести правильный расчёт свайного фундамента необходимо как можно больше узнать об основном материале.

Это позволит максимально точно составить проект, основываясь на характеристиках свайных конструктов, а также их свойствах.

Все сваи сверху объединяются ростверком. Его можно сделать как из деревянных, так и из металлических балок. Также можно взять сплошную железобетонную плиту. Но это сильно прибавит веса основной конструкции.

Свайные конструкты для расчёта фундамента можно изготовить как самостоятельно, так и заказать на заводе. При изготовлении непосредственно на месте строительства их основание лучше всего делать плоским.

Чтобы сделать правильный расчёт свайного фундамента знать только площадь конструкции недостаточно. Необходимо учитывать силу трения, что возникает между боковой поверхностью стержня и землёй.

Раньше винтовые сваи часто применяли военные инженеры при постройке фортификационных сооружений. Это было связано с тем, что они позволяют конструкции выдерживать повышенные нагрузки в экстремальных условиях.

Внимание! Свайные конструкты до сих пор незаменимы при создании мостов и переправ.

Основная часть сваи — это ствол. Его диаметр от 80 до 130 мм. Конец в форме острого конуса. На него приваривается лопасть. Это позволяет максимально быстро и эффективно вворачивать свайные конструкты в грунт.

Некоторые сваи идут без оголовка. В таком случае в конце ствола есть отверстие. В него заводится рычаг, который позволяет вращать сваю с нужной скоростью. Эта особенность даёт возможность при необходимости удлинить ствол. Данная опция крайне необходима, когда работы проводятся на нестабильных грунтах.

К преимуществам свайных конструктов можно причислить:

  1. Безопасную технологию установки, которая позволяет в кратчайшие сроки возвести фундамент дома.
  2. Возможность использования на любых грунтах. Единственным исключением являются скальные породы.
  3. Когда сваи вворачиваются, не образуется ударная нагрузка. Благодаря этой особенности свайные фундаменты можно строить даже в местах плотной застройки, не опасаясь за сохранность ближайших домов.
  4. Как только будут установлены винтовые элементы, сразу же можно монтировать ростверки. Конечно же, эта особенность учитывается в расчётах.
  5. Расчёт свайного фундамента можно делать как для холмистой местности, так и для неровных участков.
  6. Монтаж осуществляется практически в любых погодных условиях. Неважно сколько градусов за окном. Это никак не повлияет на качество фундамента.
  7. Возможность перепланировки. Ни один другой вид фундамента не даёт столько простора для изменений конструкции, как свайный. При необходимости стальной болт можно выкрутить и ввинтить в другое место.

Зная преимущества и особенности свайного фундамента можно провести максимально точные расчёты, усчитав все особенности конструкции.

Рассчитываем расстояние между сваями и глубину их установки

Расчет свайно-винтового фундамента с ростверком включает в себя большое количество моментов, но в первую очередь определяется глубина заложения свай, которая зависит от вида и сложности грунта. В первую очередь, нужно определить нормативную глубину промерзания грунта в вашем регионе проживания, после чего отмерить ниже 20-25 см – это и будет глубина заложения свай.

После того как будут проведены изыскательские работы, нужно будет определить уровень расположения грунтовых вод, а также возможность его колебания в разные сезоны и качественную характеристику грунта на участке. Лучше всего, если проектированием свайного фундамента, а также его обустройством будет заниматься квалифицированный специалист.

Осуществляя расчет количества винтовых свай для фундамента в каждом отдельном случае, следует брать в расчет следующие характеристики:

  • Насколько прочный используется материал и ростверк;
  • Какая присутствует несущая способность у грунта, учитывая также уплотнение в процессе установки опоры;
  • Если присутствуют значительные перепады рельефа, то в таком случае определяется и учитывается также несущая способность основания опоры;
  • Насколько будут усаживаться сваи под воздействием вертикальной нагрузки;
  • Какой вес имеет строение с внутренним содержанием;
  • Какие присутствуют сезонные, динамические и ветровые нагрузки.

Помимо этого, в обязательном порядке нужно учитывать осадку свайного фундамента. Свайный фундамент должен делаться в соответствии с рабочим планом, поэтому лучше всего, если его созданием будет заниматься профессиональный архитектор.

Важно! Расчет, а также последующее проектирование свайного фундамента осуществляется только после того, как будут закончены все изыскательские работы на территории, которые проводит квалифицированный специалист.

Данные для вычислительных формул в данном случае будут выбираться в зависимости от качества почвы и ее типа. Стоит отметить, что расчет свайного фундамента по усадке и деформации обуславливает необходимость в максимально возможной точности выходных показателей.

Как закладывать фундамент на основе расчётов

Чтобы построить правильные расчёты необходимо на месте строительства провести геодезические изыскания. В первую очередь нужно под слабыми грунтами определить глубину залегания слоя, который сможет выдержать вес постройки.

Важно! Необходимо делать расчёт таким образом, чтобы свайные конструкты углублялись в несущий слой не менее чем на половину метра.

Чтобы узнать на какую глубину нужно вкручивать сваи, проводится предварительное бурение. Это позволяет определить, где залегают грунтовые воды. Также нужно учитывать, насколько земля промерзает в зимний период.

Весь процесс строительства условно делится на такие этапы:

  1. Вначале делается разметка и выравнивание. Определяются места, где будут установлены основные сваи. После этого можно монтировать второстепенные элементы. Расстояние между ними должно быть в диапазоне от двух до трёх метров. Стальные болты должны быть под всеми стенами дома.
  2. Завинчивание начинается с угловых свай. В верхнее отверстие стального болта пропускается лом. Чтобы удлинить рычаг на лом надеваются металлические трубы. При вкручивании отклонение от вертикали не может превысить два градуса. Угол наклона в процессе работы контролируется посредством магнитного уровня.
  3. Расчёт свайного фундамента на угловых сваях делается с помощью шлангового уровня. Потом наносятся метки. Они определяют горизонтальную плоскость и нижнюю кромку ростверка.
  4. Вворачиваются оставшиеся сваи.
  5. Глубина вворачивания должна быть такой, чтобы от верха до земли было 20 см.
  6. Ненесущая поверхность обрезается по обозначенным уровням.
  7. Замешивается цементный раствор. Одна часть цемента к четырём частям песка. Им заполняются сваи.

Правильно проведённые расчёты на уровне планирования свайного фундамента позволяют сделать прочное и надёжное строение.

Примеры расчётов

Расчёт прочности одного элемента позволяет определить, сколько, в общем, понадобится свай для фундамента. В качестве константы возьмём расстояние между столбами в два метра. Мало того, согласно современным архитектурным веяниям опоры должны иметь общий ростверк.

Пример один

Диаметр одного металлического болта 30 сантиметров. Расчётная масса здания сто тонн. В формуле расчёта свайного фундамента особую роль играет несущая способность грунта. Возьмём чаще всего встречающийся показатель в четыре килограмма на сантиметр квадратный.

Важно! Нагрузка не должна превышать несущую способность грунта.

Показатель силы, которая будет действовать на каждую сваю в фундаменте обозначается как Fсв. Расчёт параметра проходит по следующей формуле:

(πd2/4)*R

Уточним значения всех переменных:

  • π — неизменная величина, бесконечное число, которое для простоты математических исчислений принято обозначать как 3,14.
  • d — диаметр металлического болта (30 см).
  • R — радиус

Сведём всё в одну формулу:

Fсв=(πd2/4)·R =707,7·4=2826 кг.

Именно такой вес, в данном грунте сможет выдержать одна свая фундамента. Исходя из этих данных — продолжим расчёт.

Общий вес здания ровно 100 тонн. Эта цифра была взята для простоты исчислений. Перед тем как провести дальнейший расчёт свайного фундамента необходимо привести показатели к одной метрической системе. Переведём тонны в килограммы и получим значение N (количество опор).

N= 100000/2826=35,4.

Конечно же, тридцать пять с половиной опор никто монтировать не будет. Поэтому округляем в большую сторону. Выходит, для того чтобы построить дом массой в сто тонн на грунтах с несущей способностью в 4 кг/м2 нужно не менее 36 опор.

Пример два

Чтобы понять алгоритм расчёта свайного фундамента закрепим материал и немного изменим базовые показатели. Расширим основание до 50 сантиметров. Это позволит увеличить практичность всей конструкции. Остальные показатели оставим без изменений.

Fсв=1962,5·4=7850 кг

Проведём расчёт свайного фундамента и получим 13 опор. Как видите, расширение основания позволяет значительно сэкономить на количестве свай, добившись хороших показателей устойчивости конструкции.

Пример три

Расчет свайного фундамента, пример которого вы увидите далее, может использоваться как для легких дачных домов, таки для массивных коттеджей, просто в первом случае используются стандартные винтовые сваи, в то время как при постройке коттеджей нужно будет использовать массивные буронабивные сваи, которые могут выдерживать достаточно серьезные нагрузки.

Для упрощения в примере расчет свайного фундамента осуществляется по винтовым опорам. Стоит отметить, что для таких свай небольшого размера в процессе проведения расчетов не берется в учет бокового трения, которое определяется при возведении тяжелых зданий, которые оказывают на сваи значительное воздействие.

В данном случае будет рассматриваться детальный расчет общего количества свай, а также шага их установки для одноэтажного дома, размер которого составляет 7х7 м:

  • Изначально определяется общая масса расходных материалов. Предположим, что общий вес крыши, бруса и облицовки будет составлять 27526 кг с учетом снеговой нагрузки;
  • Размер полезной нагрузки составляет 7х7х150=7350;
  • Величина снеговой нагрузки составляет 7х7х180=8820;
  • Таким образом, приблизительная масса нагрузки на фундамент будет составлять 27526+7350+8820=43696 кг;
  • Теперь полученный вес нужно будет умножить на коэффициент надежности 43696х1.1=48065.6 кг;
  • Допустим, предусматривается установка винтовых опор, размер которых составляет 86х250х2500. Для того чтобы рассчитать их количество, нужно будет полученную сумму общей нагрузки распределить на ту нагрузку, которая прилагается на каждую сваю. 48065.6/2000=24.03, округляем полученное количество до 24, и получаем точное число нужного нам количества свай;
  • Для того чтобы установить 24 опоры, нужно будет использовать шаг установки 1.2 метра. Для формирования половых лаг нужно будет использовать еще две дополнительные сваи, которые уже будут располагаться непосредственно внутри дома.

Таким образом, по вышеприведенной технологи вы сможете рассчитать нужное вам количество свай для любого дома вне зависимости от его особенностей.

На видео ниже вы сможете посмотреть, как осуществляется расчет свайного фундамента специалистами:

Итоги

Свайный фундамент — это экономичный и быстрый способ создания базы для постройки. Он позволяет работать при любых погодных условиях, а также даёт возможность возводить строения даже на самых проблемных грунтах.

Расчёт свайного фундамента позволяет заранее определить, сколько необходимо свай для дома определённой массы. При помощи формул, описанных в статье, расчёты можно проводить быстро и точно.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Проект свайного фундамента | Тип свайного фундамента

Фундаменты, вероятно, являются наиболее важными частями здания, потому что они поддерживают вес конструкции и другие силы, падающие сверху. Поэтому, если вам предстоит возведение строения, вы должны очень хорошо знать, как рассчитать данные свайного фундамента. Это очень пригодится на раннем этапе.

Код стопки состоит из четырех основных частей. Это следующие:

1. Бетонные сваи
2. Деревянные сваи
3. Подрассверленные сваи
4. Испытание свай под нагрузкой

Первая часть, то есть бетонная свая, состоит из следующих четырех различных секций.

1. Забивные монолитные бетонные сваи
2. Буронабивные монолитные бетонные сваи
3. Забивные сборные железобетонные сваи

Изменения в коде сваи

Важными частями кода расчета свайного фундамента, которые со временем изменились, являются следующие:

  • Многие термины пересматриваются, а их определения обновляются по мере изменения инженерной практики вокруг нас.
  • Раньше минимальная марка бетона для свайного фундамента была слишком низкой, что вызывало проблемы с безопасностью. Вот почему планка для этого была поднята до марки бетона М25.
  • Расчетные параметры, касающиеся коэффициента сцепления, коэффициента давления грунта, модуля реакции грунтового основания и т. д., были пересмотрены, чтобы привести их в соответствие с результатами современных исследований и практики строительства.
  • У монолитных железобетонных свай ранее был установлен другой минимальный диаметр отверстия, все это было изменено на 450 мм. Вспомогательные данные:
  1. Прозрачная крышка над усилением, кл. 6.11.4 50×2 = 100 мм
  2. Минимальный диаметр вертикального стержня, кл.6.11.4 12×2 = 24 мм
  3. Спиральная арматура минимальная, диаметр кл.6.11.4 8×2 = 16 мм
  4. Зазор для работы Треми, кл.6.11.4 4×20=80мм
  5. Минимальный диаметр трубы Tremie, кл. 8.4 (c) = 200 мм
  6. Общий диаметр требуемой сваи = 420 мм, скажем ~ 450 мм
  • Ранее не предусматривалось специального использования буронабивных бетонных свай большого диаметра, используемых в морских сооружениях. Это было добавлено сейчас.
  • Следующие процедуры расчета были изменены, чтобы привести их в соответствие с существующими сценариями и практиками:
  1. Несущая способность
  2. Структурная мощность
  3. Коэффициент безопасности
  4. Допустимая боковая нагрузка
  5. перегрузка и т. д.
  • Время отверждения, необходимое для набора прочности бетона в сборных железобетонных сваях, прежде чем с ними можно будет безопасно обращаться, было изменено.
  • Предусмотрено использование любой установленной формулы динамического забивания свай вместо рекомендации какой-либо конкретной формулы для управления забивкой свай на площадке с должным учетом ограничений различных формул.

Выбор свайного фундамента

Выбор свайного фундамента может варьироваться в зависимости от типа грунта, на котором он будет построен. Очевидно, что для разных типов страт необходимо рассматривать различные виды стратегий.

Например, для слабонесущих грунтов, таких как Мягкая глина, Средняя глина или любая глина и т. д., может быть принят фундамент с просверленными сваями с наголовником и наклонной балкой или буронабивной монолитный свайный фундамент с наголовником.

Опять же, для строительства 3-х этажных, 4-х этажных зданий на глине или строительства 4-х этажных зданий на иле лучше всего использовать под рассверленные сваи с наголовниками, соединенными с балками. Если имеющиеся твердые слои находятся на глубине 10 м, можно использовать торцевые опорные или буронабивные монолитные сваи с наголовниками. Этот тип фундамента также лучше всего подходит для многоэтажного строительства.

Подумайте, будет ли нагрузка на фундамент составлять около 500 кН или около того. То есть нагрузка 3-х этажного дома. В этом случае можно рассмотреть вариант фундамента с просверленными сваями и свайными ростками глубиной от 3,5 до 4,5 метров. В качестве альтернативы, если нагрузка на фундамент находится в диапазоне от 2000 кН до 3000 кН, следует принять буронабивные монолитные бетонные сваи глубиной от 6,0 до 20,0 м с оголовками.

рупий | Программное обеспечение для анализа осевых, боковых, групповых, забивных и буронабивных свай

3D-анализ сваи

Бесплатная пробная версия

RSPile

Обзор

Латеральный и осевой анализ свай

Выполнение поперечного и осевого анализа различных свай с возможностью проектирования свай с несколькими сечениями и моделирования сложных слоев грунта с помощью скважин.

Латеральный и осевой анализ свай

Выполнение поперечного и осевого анализа различных свай с возможностью проектирования свай с несколькими сечениями и моделирования сложных слоев грунта с помощью скважин.

Анализ несущей способности свай

Анализ нагрузки и несущей способности забивных и буронабивных свай. Методы анализа забивных свай основаны на программном обеспечении для федеральных автомобильных дорог «Driven». Анализ буронабивных свай несколькими методами, доступными для несвязных грунтов, связных грунтов и слабых пород.

Анализ несущей способности свай

Анализ нагрузки и несущей способности забивных и буронабивных свай. Методы анализа забивных свай основаны на программном обеспечении для федеральных автомобильных дорог «Driven». Анализ буронабивных свай несколькими методами, доступными для несвязных грунтов, связных грунтов и слабых пород.

Анализ сгруппированных свай

Анализ группы свай, соединенных заглушкой. Создавайте сложные модели групп свай, в которых каждая свая может быть сваей другого типа, состоящей из нескольких секций.

Анализ сгруппированных свай

Анализ группы свай, соединенных заглушкой. Создавайте сложные модели групп свай, в которых каждая свая может быть сваей другого типа, состоящей из нескольких секций.

  • Проект фундамента
  • Наклонная опора

Спроектируйте опоры свай, которые затем можно использовать в Slide2 для изучения их влияния на устойчивость скальных откосов или откосов грунта.

Статья: Интеграция с Slide2

Slide2

Импортируйте файлы RSPile в Slide2, чтобы добавить всесторонние возможности поддержки в анализ устойчивости откосов и сделать весь процесс интеграции свай более эффективным. Смоделируйте различные конструкции свай в RSPile и проанализируйте их реакцию на различные нагрузки, прежде чем использовать их в своих моделях Slide2.

Slide3

Интеграция между Slide3 и RSPile позволяет использовать стопки, созданные в RSPile, а затем добавлять их в Slide3 в качестве типа поддержки. Вы также можете выполнить предварительный анализ свай прямо из интерфейса Slide3.

  • Генератор новой таблицы мощности сваи

    Автоматический расчет емкости свай в разных местах для разных типов свай и преобразование результатов в таблицу и серию графиков. Эта функция не только обеспечивает максимальное поверхностное трение и максимальное сопротивление кончика, но и помогает применять различные факторы безопасности для определения допустимой несущей способности свай.

  • Новые конические сваи

    Сваи Raymond и однотрубные снова включены в Driven Analysis с дополнительными коническими секциями. Рассчитайте грузоподъемность конических свай с гибкостью создания конических поперечных сечений в Редакторе типов свай, за исключением двутавровой сваи.

  • Диаграмма взаимодействия Новая функциональность

    RSPile помогает вам строить диаграммы взаимодействия для ваших железобетонных секций и видеть их структурную мощность одним щелчком мыши. Плавно изобразите номинальную осевую грузоподъемность P в зависимости от номинального изгибающего момента M для данного угла приложения нагрузки и сгенерируйте максимальные моменты Mnx’-Mny’ для данной нагрузки.

Новый генератор таблиц емкости свай

Автоматический расчет емкости свай в разных местах для различных типов свай и преобразование результатов в таблицу и серию графиков. Эта функция не только обеспечивает максимальное поверхностное трение и максимальное сопротивление кончика, но и помогает применять различные факторы безопасности для определения допустимой несущей способности свай.

Новые конические сваи

Раймонд и однотрубные сваи снова включены в Driven Analysis с дополнительными коническими секциями. Рассчитайте грузоподъемность конических свай с гибкостью создания конических поперечных сечений в Редакторе типов свай, за исключением двутавровой сваи.

Диаграмма взаимодействия

Новая функциональность RSPile позволяет вам строить диаграммы взаимодействия для ваших железобетонных секций и видеть их конструктивную способность одним щелчком мыши.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
