Расчет бетона на ленточный фундамент: Калькулятор ленточного фундамента

Расчет арматуры для армирования ленточного монолитного фундамента под дом, как рассчитать количество бетона и опалубки на прочность

Грамотное устройство основания здания – залог его длительной и безопасной эксплуатации. Перед тем как правильно рассчитать ленточный железобетонный фундамент для дома, измеряют его геометрические данные. При наличии допущенных ошибок в проекте, образование трещин на стенах, деформация, скорое разрушение постройки неизбежны.

Инженерные вычисления проводят в несколько этапов. Для этого определяют:

Такие действия нужны, чтобы сделать возводимую конструкцию прочной и устойчивой. В этом деле не стоит доверять онлайн-калькуляторам – специфика конкретного строительства не учитывается, а поверхностная информация не даст точных результатов. Специалисты подходят к исследованиям комплексно, используя новейшие компьютерные разработки. Они делают расчет ленточного фундамента в программах, разработанных для проектирования и создания документации. Основное ПО:

Софт работает на основе действующих норм и правил, которые описаны в СНиП, СП и другой документации.

Разновидности ленточных типов оснований:

• монолитные – железобетонные;

• сборные, состоящие из отдельных бутовых, железобетонных блоков, кирпича.

Решение по применению материала принимают после проведения инженерно-геологических исследований земельного участка, определения размеров оснований.

Выбор типа фундамента

Какую лучше опору закладывать – плитную или ленточную? Первый вариант экономичнее второго, технология укладки проста и понятна. Однако существуют недостатки монолита:

• большой расход материалов – бетонной смеси и армирования;

• перепад высоты почти в 70 см от высочайшей точки до самой низкой;

• необходимо проведение террасирования территории – разбивка площади на участки с подпорными стенами.

Второй тип также устойчив и прочен. Перед тем как рассчитать глубину ленточного фундамента, необходимо проводить исследования грунтов, хотя степень промерзания не сильно влияет на долговечность постройки. Устройство такого основания имеет свои особенности:

• для сооружения дома на склоне нужно заглубить опорные элементы более, чем на полметра;

• для сохранности ровной плоскости делают выступы для минимизации затрат на спецтехнику, земляные работы и материалы.

Сбор нагрузок и определение ширины фундаментной ленты

Рассмотрим проведение расчетов на конкретном примере. Возьмем грузовую площадку площадью 4х1=4 кв.м. Собираем на 1 метр погонный следующие нагрузки:

1. Вес основания – 1.8 х 0.6 х 2500 = 2700 кг/м.

2. Перекрытия – 1.4 х 0,2 х 2500 х 2 = 4000 кг/м.

3. Наружных стен – 0. 4 х 6 х(32 х 24) = 1843 кг/м.

4. Крыши – 4 х 50 = 200 кг/м.

5. Полезной (наличие мебели, присутствующих людей) – 200 х 4 х 2 = 1600 кг/м.

6. Снежная – 120 х 4 = 480 кг/м.

7. Ветряная — 67 х 6 = 402 кг/м.

Общая сумма величин равна 11225 кг/м. При этом закладывают коэффициент с увеличением на возможные ошибки – 1.2. тогда полная нагрузка составит 13.5 т/м.

Эти расчеты приведены с учетом закладки 2-х ж/б перекрытий. Расчет ширины (толщины) ленточного фундамента зависит от индивидуальных нагрузок конкретно взятой постройки.

СПДС GraphiCS

Автоматизации выполнения проектной и рабочей документации в ZWCAD с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)

70 400 ₽

Определение несущей способности грунта

Проведение вычислений делают в несколько этапов:

1. Установление этой характеристики (относительно табличных значений) на участке, где проектируется фундамент, начинают с геологических изысканий.

   В процессе отбирают и анализируют пробы почвы, которые берут из шурфов скважин.

2. Грунты классифицируют. Для этого используют методы – отмучивания или гранулометрический. С их помощью находят состав, и определяют название.

3. Далее изучают физические характеристики. Применяя метод режущего кольца, устанавливают плотность. Высушивая, взвешивая, определяют влажность. Скручиванием в жгут, испытанием балансирным конусом узнают консистенцию.

4. При надобности, делают дополнительные исследования в лаборатории.

Для точности установления типа почвы при наличии насыпных, мерзлых, других видов, обращайтесь в специализированные компании и геологические организации.

Армирование фундамента

Расчет количества арматуры для ленточного монолитного фундамента для дома проводят согласно требованиям СНиП и других документов.

Схема ж/б конструкции заложена в проекте. На основании этого:

• проводят вычисления сопротивляемости балки на изгиб – сжатие, скручивание;

• выбирают класс стального прута;

• определяют место ее заглубления;

• узнают марку бетона и т.д.

Эти данные заносят в специализированные программы, которые анализируют данные и выдают готовый результат.

Применение на практике армирования оснований опытом эксплуатации ж/б конструкций без точных расчетов не рекомендовано. В таких случаях для компенсации недочетов создают дополнительный запас прочности путем перерасхода материалов.

Конструирование длинной стены с перепадом

Это один из сложных элементов возведения домов. В СНиП четко оговорено, что фундамент должен располагаться на одном уровне. При невозможности устроить его на установленной отметке, проектируют уступы.

В случае когда для экскаватора нет доступа (скальные местности, болотистые), грунт дорабатывают вручную, чтобы соблюсти требования действующего законодательства.

СП по расчету ленточного фундамента предполагает армирование узлов в уступах с их усилением. Для конструирования длинной стены применяют укладку стального прута зигзагом с анкерованием в бетоне не меньше, чем на 400 мм. Под опорные колонны также делают усиливающие фрагменты из арматуры с загибом, которые связывают хомутами.

Программы для проектирования

Чтобы исключить любые неточности и ошибки, приводящие к негативным последствиям (деформация, осадочность), профессионалы пользуются новыми компьютерными технологиями. Используя инженерный и расчетный софт, конструкторы, дизайнеры, инженеры, геодезисты, геологи профессионально справляются с задачами повышенной сложности, заодно облегчая себе труд.

Основное ПО – ZWCAD от компании ZWSOFT, которое, по сути, является аналогом ACAD. Программа многофункциональна, но стоит гораздо дешевле. При приобретении выбирайте версию, которая позволит дополнить ее модулями, надстройками, приложениями.

Зависимо от направленности применения, можно воспользоваться одной из трех доступных версий:

Стандартная. В ней можно просматривать, создавать и редактировать двумерные объекты (детали, планы, макеты) как командами, так и через палитру свойств. Включает следующие функции:

• правильное отображение CAD-объектов, выполненных в другом ПО;

• удобное создание и редактирование через использование инструментальных палитр;

• гибкое изменение настроек чертежа;

• открытие файлов, пересохранение в DWG, DXF, DWT как ранних так и актуальных версий;

• связь с приложениями через технологии COM, LISP, ACTIVEX.

До момента осуществления оплаты, покупатель бесплатно тестирует демо-версию.

Классик. Эта версия больше подойдет для несложных проектов. В ней есть достаточно большое количество инструментов для 2D/3D проектирования, однако не задействуются технологии,обеспечивающие быстродействие на современных ПК. Обновления к этому продукту компания-производитель больше не выпускает.

Professional. Разработана для сложных решений. Позволяет работать с объемными объектами, без ограничений расширить возможности стандартной CAD программы за счет надстроек и  визуализировать модели как частично, так и в общей сцене. Версия Pro содержит все функции Стандартной версии, и в дополнение к ней:

1. Разработка и подключение профессиональных приложений, использующих VBA/.Net/ZRX.

2. Создание, редактирование и  рендеринг 3d-объектов.

Дополнительные модули используют на разных этапах стройки, в том числе для расчета размеров и материалов для сборного ленточного фундамента, армирование и других вычислений.

Компания ЗВСОФТ предлагает пользователям СПДС GraphiCS для ZWCAD. Это ПО предназначено для усовершенствования автопроцесса расчетов, графического представления данных и оформления актов, пакетов исполнительной, технической и административной документации, учитывая законодательные требования. Многоплатформенная программа выпущена компанией CSoft Development.

Для автоматизации выполнения документации по планированию и выполнению работ в соответствии с требованиями Системы проектной документации для строительства (СПДС) создано программное обеспечение СПДС GraphiCS. Оно является встраиваемым предложением к ZWCAD+. Процесс формирования документации регулируется ГОСТом 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации», которым руководствуются в процессе строительства.

СПДС Железобетон – пакет программ для автоматизации оформления ТД, АД и ПД, функционирует вместе с модулем СПДС GraphiCS к ZWCAD. В версии представлены несколько категорий армированных изделий, простых и сложных конструкций ЖБИ. Хороший выбор инструментов позволяет пользователю получать актуальные спецификации любых элементов в табличном варианте. Также предусмотрена возможность ведения ведомостей использования материалов. Обложки, титульные листы актуальны законодательным установленным нормам, образцы штриховок дополнены. ПО устанавливают на графическую платформу основной программы ZWCAD+ 2015 Про и новые версии продукта ZWCAD 2018 Professional.

VetCAD++ – это набор утилит, помогающих в оформлении проектов и чертежей. Они созданы для автоматического выполнения СД, которые функционально расширяют возможности программ для проектирования ZWCAD Professional/AutoCAD, путем предоставления команд и функций для расчета арматуры и бетона, использованием библиотек готовых решений и конструкций и автоматическим формированием требуемых  таблиц. Применение этого пакета избавляет специалистов от ежедневных рутинных мероприятий во время оформления чертежей, спецификаций.

или присоединяйтесь к нашей группе в соцсети

Расчет плитного фундамента для дома: как рассчитать толщину монолитной плиты

Моделирование одежды: использование САПР

Как спроектировать лестницу: нормы и правила при расчете и проектировании и программа для моделирования объекта

Обзор программ для проектирования домов

Расчет бетона на ленточный фундамент

24 января 2014

5636

Оглавление: [скрыть]

• Размер основания
• Расчет объема бетонного раствора
• Подсчет монолитного основания

Фундамент является самым большим «потребителем» бетона при выполнении строительных работ. Соответственно, ошибочный расчет количества бетона для заливки фундамента будет очень дорогостоящей ошибкой. И в особенности обидно, если не хватит незначительной части общего объема бетона, ведь в итоге стоимость с доставкой в пересчете на деньги окажется очень высокой. Поэтому расчет количества бетона на фундамент обычно выполняют специально обученные люди.

Произвести расчет бетонной смеси, необходимой для заливки ленточного фундамента, можно самостоятельно или используя специальные компьютерные программы.

Однако не всегда есть деньги на оплату услуг таких людей, особенно если постройка сравнительно небольшая: гараж или дача. Для гаража изготовление бетона и вовсе осуществляется силами самого застройщика, так как покупать бетономешалку для одного лишь гаража невыгодно. Именно поэтому очень важно правильно выполнить расчет объема бетона, необходимого на возведение ленточного фундамента.

Размер основания

Строительство дома нельзя начинать, если на руках нет правильно подготовленного проекта. Конечно, такой проект не обязательно должен составляться специалистом, самостоятельное строительство чаще всего предполагает самостоятельную же подготовку всех чертежей и расчетов.

Еще до начала процесса строительства нужно четко понимать, какие предстоит выполнить работы, в какой последовательности их нужно делать, а также сколько материалов на все это понадобится.

Ленточный фундамент — оптимальный вариант для строительства деревянных домов и небольших частных коттеджей.

Конечно, нужно выполнить и расчет расхода строительных материалов, в том числе и объема бетона, необходимого для устройства ленточного фундамента.

Чтобы выполнить расчет бетона на стандартный ленточный фундамент, понадобятся:

1. Калькулятор.
2. Бумага для записей.
3. Канцелярские принадлежности.
4. Рулетка от 25 м.

Ленточный фундамент — это один из наиболее популярных типов основания при частном строительстве. Особенно хорошо он зарекомендовал себя в малоэтажном строительстве, а также при возведении коттеджей и дачных домов.

Одним из самых главных моментов является расчет глубины залегания ленточного основания. Для этого вам понадобится, перед тем как проектировать дом, изучить свойства грунта. Главное назначение такой основы дома — создание помещений под зданием. Это может быть подполье с хорошей теплоизоляцией или же обыкновенный подвал. Помимо этого, ленточный фундамент устраивается при возведении дач, домов и приусадебных построек (гаражи, бани, мастерские и т.д.) — это т.н. фундамент мелкого заложения. Здесь нужно обязательно выполнить расчет глубины промерзания грунта. В пучинистых (глинистых) почвах данный показатель будет достаточно большим, отчего могут существенно увеличиться затраты на выемку грунта и изготовление требуемого объема бетона и армирования.

Вернуться к оглавлению

Расчет объема бетонного раствора

При расчете количества бетона для ленточного фундамента необходимо знать ширину, длину и площадь поперечного сечения стенок.

Фундамент ленточного типа отличается замечательной прочностью и имеет ряд весомых преимуществ перед другими типами фундаментов. Прежде всего это быстрая и простая заливка, справиться с которой можно самостоятельно. Выполнить расчет объема бетонного раствора для устройства ленточного фундамента достаточно просто. Все, что для этого надо, — точно знать параметры, а конкретно ширину самого основания и показатели высоты его ленты.

Главное удобство в данном случае заключается в том, что лента опоры такого типа всегда выполняется с прямоугольным сечением, поэтому для определения площади необходимо всего лишь перемножить эти показатели. Необходимо отметить и то, что высота ленты фундамента ленточного типа формируется из двух показателей: глубины закладки основания и размера его надземной части.

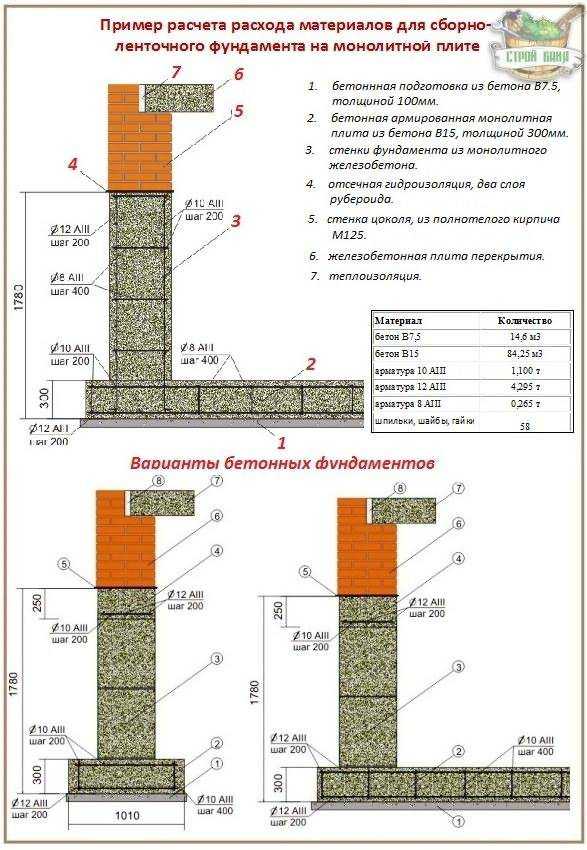

Мелкозаглубленный ленточный фундамент в разрезе.

При этом нужно обязательно помнить, что высота ленточного фундамента всегда должна быть как минимум в два раза больше, чем его ширина. Под общей длиной ленты основания следует понимать как периметр с внешней стороны, так и длину абсолютно всех перегородок между помещениями дома. Однако существует важный нюанс. Межкомнатные перегородки не во всех случаях являются строительными конструкциями несущего типа, поэтому под них, как правило, устраивается более легкий фундаментный слой, имеющий собственные геометрические пропорции. Это очень важный момент, так как он учитывается при создании расчетной формулы.

Для того чтобы точно и правильно определить объем бетона, необходимый для заливки фундамента ленточного типа, нужно определить объем самого фундамента. Это делается по простой формуле: V=SxL, где S — это площадь сечения ленты основания, в метрах, а L — суммарная длина фундаментной ленты, в метрах.

Вернуться к оглавлению

Подсчет монолитного основания

Для того чтобы узнать объем бетона, необходимый для устройства монолитного фундамента ленточного типа, нужно предварительно знать высоту заливки, периметр постройки и ширину всех стен.

Ленточный фундамент необходимо армировать по всему периметру арматурными прутами толщиной 10-12 мм.

Так, если ленточный фундамент представляет собой прямоугольную форму, длина стороны которой составляет 10 м, ширина — 3,5 м, а значения высоты и ширины отливки равняются 20 и 18 см соответственно, то для определения объема необходимо перемножить значения периметра помещения, ширины будущих стен и высоты отливки. При заданных выше условиях получается следующее: (10+10+3,5+3,5)х0,2х0,18=972 м3.

Далее необходимо подсчитать объем внутренней части. Это значение определяется путем умножения высоты отливки на значения длины и ширины самого основания. Получается 10х3,5х0,2=7 м3. Для того чтобы узнать объем под заполнитель, необходимо из полученного значения вычесть объем заливки. В результате получится показатель, равный 6,03 м3.

Поскольку в конструкции ленточного фундамента обязательно наличие арматуры, необходимо вычислить ее количество. Как правило, используется арматура с сечением 12 мм, которая укладывается в основание дома: 2 прутка по горизонтали и 1 стержень по вертикали (через каждые полметра). При периметре опоры в 27 метров необходимо взять 54 метра арматуры. Затем следует определить количество вертикальных прутков, для чего этот показатель нужно умножить на 2 и добавить еще 6 прутков, на каждый угол. В итоге получится 114 стержней (54х2+6), а при их высоте в 0,7 м получится 79,8 пог.м (114х0,7).

Далее можно выполнить расчет опалубки, при условии, что для ее устройства использовались доски в 6 метров длины, 2,5 см толщины и 20 см ширины. Сначала необходимо рассчитать площадь боковых стен основания, для чего периметр умножается на высоту отливки, а полученный результат умножается на 2. При расчете получится площадь, равная 10,8 м2. Далее следует определить площадь одной доски. Для этого ее длину необходимо умножить на ширину. В итоге площадь одной опалубки будет составлять 1,2 м2 (6х0,2). Определив данные показатели, необходимо установить количество досок на опалубку. Для этого площадь боковых стен опоры делится на площадь одной доски. В итоге получаем 9 досок (10,8/1,2). По завершении проведения всех расчетов, зная необходимую информацию, можно приступать к заливке фундамента ленточного типа. Удачного и легкого вам строительства!

Wall Footing Concrete Calculator – Калькулятор ленточного фундамента

Так же, как и наша серия калькуляторов фундамента или калькулятора фундамента, этот калькулятор фундамента стены позволяет вам ввести размеры фундамента стены и рассчитать объем бетона, необходимый для вашего проекта фундамента.

Калькулятор имеет удобный интерфейс, который позволяет вводить длину, ширину и высоту стены, а также полосу фундамента. Он имеет как ползунок, так и ввод вручную.

После того, как вы получили объем, необходимый для бетона, вы можете использовать наш другой калькулятор бетонной смеси, чтобы получить стоимость цемента, песка и заполнителя для конкретной марки бетона.

Калькулятор фундамента стены

Примечание: это динамическая форма, которая означает, что она будет вычислять результаты в реальном времени по мере ввода значений.

Что такое ленточный фундамент?

Ленточный фундамент — это тип мелкозаглубленного фундамента, который используется для поддержки стены или ряда колонн. Он состоит из сплошной полосы бетона, заливаемой у основания стены или линии колонны. Ширина полосы обычно равна ширине стены или колонны, которую она поддерживает, а толщина обычно составляет 6 дюймов или более.

Одним из основных преимуществ ленточного фундамента является то, что его относительно просто и недорого построить по сравнению с другими типами фундаментов. Он также подходит для использования на участках со стабильными почвенными условиями.

Одним из потенциальных недостатков ленточного фундамента является то, что он может быть непригоден для поддержки тяжелых грузов или для использования на участках с нестабильными грунтовыми условиями. В этих случаях может оказаться более подходящим более глубокий фундамент, такой как насыпной или свайный фундамент.

В целом, ленточный фундамент является подходящим вариантом для поддержки относительно легких конструкций на стабильных грунтовых условиях. Он часто используется в жилищном строительстве и может быть хорошим выбором для небольших зданий или дополнений к существующим строениям.

Этапы расчета количества бетона для ленточного фундамента

Чтобы оценить количество бетона, необходимого для ленточного фундамента, вам необходимо знать размеры фундамента и желаемую толщину. Вот шаги, которые необходимо выполнить:

1. Определите ширину и длину ленточного фундамента.
2. Определите желаемую толщину фундамента. Обычно это указывается в планах здания или инженером-строителем.
3. Рассчитайте объем фундамента, умножив ширину, длину и толщину. Например, если фундамент имеет ширину 1 метр, длину 2 метра и толщину 0,30 метра, объем составит 0,6 кубических метра.
4. Преобразование объема в кубические ярды. Один кубический метр равен приблизительно 1,30 кубического ярда. Используя предыдущий пример, объем в кубических ярдах составит 0,77 кубических ярда.
5. Определите плотность используемого бетона. Обычно это указывается в фунтах на кубический фут. Например, если плотность бетона составляет 150 фунтов на кубический фут, вам потребуется примерно 11 550 фунтов бетона (150 фунтов на кубический фут * 77 кубических футов).
