Расчет арматуры для плиты перекрытия: сравнение вариантов армирования

Наиболее известным железобетонным продуктом в постройке является плита перекрытия. При помощи подобных продуктов изготавливается механизм перекрытий корпусов и зданий квартирного и не квартирного назначения. Прочное начало установочного процесса гарантируется из-за расчета армирования посредством протяжки арматуры. В целях этого, для того чтобы совершить вычисление арматуры для плиты перекрытия, нужны сведения о масштабах и предполагаемом применении данного товара.

Крепкая основа конструкции перекрытия обеспечивается за счет ее армирования путем протяжки арматуры.

Основные нюансы, возникающие про работе в данной области согласно армированию:

Толщина плиты принимается в соотношении 1:30 к величине пролета.

  1. Толщина плиты перекрытия берется в балансе 1:30 к величине просвета. К примеру: в случае если промежуток среди несущими системами (стенками, колоннами) равен или больше 6 м, в таком случае полнота единого продукта будет 200 мм.
  2. В зависимости от вычисленных нагрузок на плиты, с целью армирования плиты перекрытия, используется железная обстановка сечением с 8 вплоть до 14 мм. Однако если соблюдены следующие условия:
  • толщина продукта менее 150 мм, вероятна однослойная прокладка обостряющих компонентов;
  • больше 150 мм – прокат помещается в 2 ряда: в нижний и верхний.

Армирование выполняется сетками, которые состоят из прутьев одного и того же разреза с величиной ячеек равной 150 х 150 мм либо 200 х 200, фасции соединяются трикотажной проволокой.

Дополнительное упрочнение, расчет пролета

Дополнительное упрочнение единичных усиленных мест (областей высокой перегрузкой и наличия отверстий) выполняется единичными железными прутьями протяженностью с 400 – 1500 мм, в зависимости от нагрузок и длины пролетов:

  • нижняя часть сетки – посреди плиты;
  • верхняя часть – располагается на опорах.

Используемый прокат влияет на рельеф перекрытия, фасции вмещаются в 2-ух либо 1 направленностях. Превосходством ажурного увеличения является вероятность сокращения толщины отделанного продукта близ одних и тех же площадей.

Опорная арматура предохраняет плиту от растрескивания в пристенных местах.

Расчет плиты арматуры для плиты перекрытия должен быть выполнен с абсолютной точностью, так как именно от этого процесса будет зависеть надежность всей конструкции в целом. Некоторый эксперты в сфере расчета арматуры для плиты перекрытия утверждают, что расчет должен быть составлен уникально практически для каждого случая, так как различны множество факторов, в том числе и размеры самой плиты.

Стоит учесть, что металлопрокат будет оказывать огромное влияние на несущую способность перекрытия. А преимуществом используемой сетки, является сокращение толщины всей конструкции в целом, но это после всех выполненных “черновых работ”.

В абсолютно любой постройки лучшим гарантом качества выполнения работы, будет правильный и точный расчет арматуры для плиты перекрытия.

И при выполнении самого расчета, необходимо соблюсти все нормы технологического прогресса, многие из которых указаны выше.

Вернуться к оглавлению

Расчет точных данных

Итак, для того чтобы произвести правильный расчет арматуры для плиты перекрытия, необходимо оттолкнуться от начальных данных, так как для каждого здания они уникальны и поэтому гораздо легче сравнивать и выводить точные данные размера, толщины, высоты, материала, класса материала и другие показатели относительно постройки.

Точный расчет арматуры для плиты перекрытия, исходная информация:

Компоненты армирования плиты перекрытия.

  1.  Размеры постройки (первоначальный этап) плана 6х6 метров с учетом поперечных стен, показатели которой не должны равняться более 3 м.
  2.  Вычисленная толщина плитки перекрытия равна 160 мм.
  3.  Точная высота всего сечения перекрытия с учетом стальной арматуры равна – h0 = 14 cm2.
  4.  Если брать арматуру, выполненную из углепластика, то данные равны – h0 = 14 cm2.
  5.  Материал конструкции бетона марки В20 расчеты равны:
  6.  Rb = 117 кг/см 2, Rbin = 14.3 кг/ см 2 Eb = 3.1*10 ‘5 kg/cm.
  7.  Стальная арматура имеет класс – А-500С.
  8.  Rs = 4500 kg/cm2, E2 = 5.5*10 ‘5 kg/cm.
  9.  Арматура из стеклопластика имеет класс АКП-СП, то данные равны:
  10.  Rs = 12 000 kg/cm2, E = 5.5*10 ‘5 kg/cm.

Вернуться к оглавлению

Сборка нагрузочных конструкций, их расчет

№п.п.Тип конструкцийФормулы для точного расчетаДанные нагрузок кг/м²
2-й этаж. Отсутствуют данные
1.Плита (160)g = 0.16m * 2.7 m/м ‘2 = 0.432 m/м ‘24321.1475
2.Ц.-п. стяжки равны (30)g = 0.03*1.8 m/м ‘2 = 0.054 m/м ‘2541.160
3.Керамические плиткиОтсутствуют данные271.130
4.Показатели весаСнип = 2,01 0,7 – 85*501,365
5.Нагрузки, полезный типСнип = 2,01 0,7 – 85*1501,3200
6.Вывод данных Отсутствуют данные830

Вернуться к оглавлению

Расчет арматур для плиты перекрытия при деформации с использованием стальной арматуры

Вернуться к оглавлению

a. Подборка сечения, данные расчета

Определение максимальных данных по формуле:

M = g*l2/8 = 0.83 мн / m * (3m)2/ 8 = 0.93 тн * m

Определение коэффициента, где =1(м) по формуле:

A0 = M*y/ b*h02R6*y62 = 93 000 kg/cm * 0.95/ 100 cm*13cm2 * 117 kg/cm = 0.045, n=0.0975

Показатели площади сечения, где арматура имеет класс А-500С по формуле:

A2 = M*y/n*h0*R2 = 93 000 kg/cm * 0. 95/ 0.975*13 cm* 4500 kg/cm2 = 1.55 cm2

Принимаются основные данные в нижней части всего армирования: Ø8 A-500С с учетом шага 200 (As=2.51см2)

Вернуться к оглавлению

b. Расчет арматуры для плиты перекрытия при прогибе

Наличие постоянной нагрузки на само перекрытие равное – 0.63 тн/м².

Наличие временной нагрузки на перекрытие – 0.2 тн/м².

Максимальные показатели данных длительных нагрузок на перекрытие:

Mdl = g*ll2/8 = 0.63mh/m*3m2/8 = 0.71 mh * M.

Максимальные показатели данных временных нагрузок на перекрытие
Mxp = g*l2/8 = 0.2 mh/m*3m2 / 8 = 0.22*m.

Армирование плит в зависимости от опирания

Коэффициент, который учитывает тип нагрузки и схему загружения S=5/48 – для балки, имеющей постоянные равномерные данные нагрузок y = y = 0.

Проектирование различных бетонных и железных конструкций из тяжелого материала.

Коэффициент для определения равен – k1, k2, k3.

Mn = f2/b*h0 * Ea/Eb = 2. 51 cm2/100 cm * 13 cm * 2*10 ‘6 kg/cm / 3.1*10 ‘5 kg/cm2 = 0.012.

k1 = 0.64, k1 = 0.43, k2 = 0.10.

Неровности оси при одновременных действиях постоянных, длительных и не длительных нагрузок, которые вычисляются по формуле:
1/p = 1/Ea*Fa*H02 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролета составляют:
f = 1/p *S*l2 = 13.5 * 10’-5 1/cm * 5/48 * 300’2 cm2 = 1.27 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1.27 cm = f = 1.5 cm.

Данные условия выполнены при принятом армировании, где (Ø8 A-500С с шагом 200).
Расчет арматуры для плиты перекрытия при деформации с использованием стеклопластиковой арматуры (АКП-СП).

Нагрузка на плитку и расчетные данные являются аналогичными.

Расчеты производится по деформациям для некоторых вариантов армирования.

Начальные данные, а также характеристика материалов представлена в исходных данных.

Вернуться к оглавлению

Расчет данных АКП-СП

Вернуться к оглавлению

c. При арматуре АКП-СП Ø 14, с шагом равным 200

A2 = 7.69 cm2.

Данные коэффициентов для точного определения данных k1pr * k2pr * k3pr.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Кривые данные оси при одновременных действиях, постоянных, длительных, коротких нагрузок.

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:
f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 1.29 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1. 27 cm = f = 1.5 cm.

Условия выполнены, принятые армирования вычислены верно (Ø14 АКП-СП с учетом шага равным 200

Вернуться к оглавлению

d. Для арматур класса АКП-СП Ø 10, шагом равным 100

Продольный разрез плиты.

A2 = 7.86 cm2.

Данные коэффициентов равны – Kpr * k1 * k2.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Данные кривизны оси пир постоянных, длительных, коротких нагрузок.

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:

f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 1.29 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1.27 cm = f = 1.5 cm.

fm = 1.27 cm = f = 1. 5 cm – условия выполнены, принятые армирования вычислены верно (Ø14 АКП-СП с учетом шага равным 100).

Вернуться к оглавлению

e. Для арматуры класса АКП-СПØ 8, с учетом шага равным 100, расчет

Данные вычисляются по формуле:

A2 = 5.05 cm2.

Коэффициенты для точных определений – k1*k2*k3.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Кривизны оси пир одновременных действиях постоянных и длительных (и не длительных) нагрузок разного характера. Вычисляют по формуле:

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 0.00021 1/cm = 21*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:

f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 2 cm.
f = 1/200 = 300 cm/200 = 1. 5 cm.
Fm = 2 cm = f = 1.5 cm.

Все условия выполнены с использованием армирования, где (Ø8 АКП-СП с учетом шага равным 200).

Вернуться к оглавлению

Вывод

1. Армирования плиты межэтажных перекрытий с пролетом, который не превышает 3 метров с использованием стальных арматур, тогда данные будут составлять Ø8 A-500С с учетом шагом равным 200.

2. Армирования плиты с учетом различных пролетов и использовании арматуры, выполненной из стеклопластика, то данные могут быть нескольких вариантов:

  • Ø14 АКП-СП с учетом шага равным 200;
  • Ø10 АКП-СП с учетом шага равным 100.

3. Если использовать в качестве армирования сетки, материал которой Ø8 АКП-СП и даже с             учетом шага равным 100, то максимальные данные прогибы плиты будут составлять больше           всех  существующих приделов, что не желательно.

Вернуться к оглавлению

Сравнение вариантов армирования, вывод расчета

Тип арматурыРасчет диаметра.Показатели шагаУчетные данные ASДанные прогиба (см)Данные предельного прогиба (см)
А-500С82002.511.271.5
АКП-СП142007.691.29
101007.861.30
81005.052.00

Сравнительный этап “расчет плиты арматуры” довольно-таки прост. Ведь вы наверняка заметили, что формулы, использующиеся при выводе точных данных расчета, похоже и практически одинаковы во многих случаях.Данная методика вычисления принимается уже достаточно давно и не только в строительных тематиках, но и в продвижении статистики экономики и для более быстрого и точного расчета различных бухгалтерских данных.

Если рассматривать сравнение двух, совершенно различных типах арматуры, как показатель на функциональность, то расчет покажет, что АКП-СП в несколько раз превосходит своего соперника. Перед человеком открыто огромное количество возможностей, с использованием данного продукта. Однако это расчет показывает, что хоть и многочисленные возможности у А-500С, но качество выполнения работ скорее отличается в положительную сторону, что не наблюдается у АКП-СП.

Вернуться к оглавлению

Вычисление расчета нагрузки, показатели АКП-СП и А-500, сравнение

Нагрузка. При вычислении точного расчета нагрузки для АКП-СП, мы использовали формулу: A2 = 7.86 cm2. А для А-500 аналогичную, так как показатели были похожими: A2 =1.55 cm2. Единственным различием в данной формуле, – являются показатели данных размера. АКП-СП имеет немного больший размер, чем А-500, в соответствии при вычислении АКП-СП получают аналогичный результат: M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098, но при вычитывании коэффициентов получаем: М = 7,69, округлив = 7,7 cm. Поэтому при вычитывании коэффициентов у арматуры АКП-СП получают различные результаты: 1,3; 2; 1,29.

Также для вычисления более точного расчета в сфере показателей данных шагов, результаты которых округлены и сходны, применяли формулу для вычисления точного расчета. Формула является длиной, поэтому если не смотреть на результаты относительно сравнения, то запишем следующим образом: f = 1/p * S*L2. Интересно то, что данная формула использовалась для расчета данных при АКП-СП и А-500 одновременно.

Это показывает, что расчет имеет практически одинаковые значения, но разница образуется при коэффициенте L2, которая не имеет заметные отличия. Например, у А-500 данные равны 300, то уже АКП-СП имеет различия, так как показатели могут равняться 200, 150 и т.д.

Сравнения подобных продуктов никогда не может быть абсолютно точным, так как погрешности точно не выведены, а для рассмотрения наиболее точного расчета можно использовать методику коэффициентов, значения которых будут равны диаметру и длине товаров. Также за k1, k2, k3 можно брать показатели: 7,86, 2, 7,69, потому что в данном случае не имеет значения коэффициент k3, а самым значимым будет являться k1, ведь именно данный показатель используется для расчета самых различных данных в сфере сравнения АКП-СП и А-500.

Не стоит останавливаться только на АКП-СП, хоть он и является самым распространенным в строительном применении, но расчет А-500 не широк, хоть и продукт востребован. Это напрашивается на вывод:

  • для наиболее узких целей в строительной тематик стоит использовать продукт А-500, показатели которого не широки, но практически идеализированы многими компаниями. Товар имеет высокие показатели шага арматуры, но обратно невысокие данные прогиба;
  • АКП-СП следует использовать в наиболее крупном производстве и большой компании, которая будет иметь средства для покупки данного товара. АКП-СП является наиболее производимым и востребованным сегодня в сфере арматуры плит. Используется для множеств целей, имеют которые подобный характер, что и в нашем случае. Рекомендован производителями многих компаний и строительных организаций.

Следовательно, эксперты рекомендуют вам АКП-СП, так как мощнее показатели, а мелкие компании предпочитают А-500. И поэтому в зависимости от того, на сколько велика компания и имеет средств для приобретения товара, и будет зависеть продуктивность от продукта. Ведь стоит учитывать множество факторов, такие как, например, опыт в данной сфере. Сроки выполнения работы тоже повлияют на продуктивность выбранного вами товара.

Как вы уже и догадались, АКП-СП имеет большую стоимость, чем А-500. Фактически только преимущества для большой компании представляет АКП-СП, а ведь производители данного продукта изначально хотели издать данный товар для не больших целей, но некоторые компании, немного позже, подхватили данную идею и стали выпускать для более широкого применения, ведь и показатели можно у одного и того же прибора снять разные, если использовать АКП-СП:

  • одновременно показатели данных AS достигают как почти 8, так и 5, что и показывает на применении больших и менее больших целей;
  • еще одним преимуществом АКП-СП является наличие небольших шагов, которые могут не достигать и 200, а являться 100. Это важное отличие между А-500 и АКП-СП, так как А-500 не допустимы показатели шагов в размере, например, 100. Делают уникальным продукт и еще более необходимым в строительстве данные показатели.

Композитную арматуру используют в согласовании с условиями предназначенной документации с целью системо-строений и зданий разного назначения:

1. Арматура специализирована с целью употребления в индустриально-цивильном, качественном строительстве.
2. Использование в бетонированных системах строений и зданий разного назначения.
3. С целью применения в элементарных и сложных бетонах (армопенобетон, плиты перекрытия, в плитах покрытия, вадиных фундаментах).
4. В расслоенной кладке красновато-коричневых строений.
5. В свойстве дюбелей с целью крепления внешней термоизоляции стенок строений.
6. В свойстве сеток и стержней в системах.
7. В свойстве упругих взаимосвязей трехслойных неподвижных стенок строений и построек цивильного, промышленного и сельскохозяйственного возведения, подсоединяющих опорный покров, покрытый слоем крепкого утеплителя.

Также необходимо учитывать следующие особенности:

  1. Применение около берег-укреплении.
  2. Мореходные и при-портовые постройки.
  3. Дренаж, агролесомелиорация и водоотвод.
  4. Путевое основание и огораживания.
  5. Компоненты инфраструктуры хим производств.
  6. Продукты из бетонов с пред-напряженным и не напряженным армированием (осветительные опоры, опоры ЛЭП, изолирующие траверсы ЛЭП; путевые и тротуарные плиты, неблагопристойные плиты, поребрики, столбики и опоры; жд шпалы; усложненные изделия в целях коллекторов, трубопроводных и трассопроводных (теплоцентрали, проводные каналы) общественных конструкций.
  7. При возведение жилищ со снимаемой опалубки.
  8. Перспективно с целью формирования сейсмо-устойчивых корпусов и зданий.

Использование неметаллической арматуры повышает период работы систем в 2-3 раза согласно сопоставлению с использованием, тем более при действии на них враждебных слоев, в том числе и хлористые соли, щелочи и кислоты.

Армирование плиты перекрытия: особенности и этапы

Для строительства сооружения запрещено использовать плиты, состоящие из одного бетона, без стального каркаса в середине. Железобетонное изделие подвержено физическим нагрузкам Бетон отлично работает на сжатие, хуже — на кручение и изгиб. Даже применяя лучшие марки цемента, конструкция останется слабой на изгиб и растягивающее усилие. Поэтому для повышения нагрузочной способности изделия вначале выполняется схема армирования ЖБИ плиты перекрытия для усиления конструкции путём помещения каркаса из стального прута внутрь бетона.

В чем необходимость армирования

Чтобы уложенные сборно-монолитные плиты не разрушались под воздействием веса и нагрузки верхних этажей и кровли, их усиливают стальной арматурой с проволочными сетками. СМП являются более современными легким видом перекрытий, образованы пустотелыми блоками и балками из металла облегченного варианта.  Перед проведением работ готовят схему армирования плиты перекрытия, чертеж показывает, как правильно организовать этот процесс, применяя рифлёные прутья 8 – 12 мм, укладывая их в виде квадратов. Перевязку делают вязальной проволокой.

Как армировать плиты перекрытия, пример: в конструкции СМП несъемная опалубка система, состоит из блоков и балок перекрытия:

  • Вначале укладывают балки с опорой на несущие стены до150 мм, предварительно наносят слой раствора;
  • Затем между балками выкладывают специальные блоки таки образом, чтобы не было больших зазоров между ними;
  • Устанавливают две расположенные друг над другом сетки, связывая их стержнями 10 мм. Расчет армирования плиты перекрытия: диаметр прутка при армировании пустотелой конструкции для нижней сетки берется продольная арматура сечением 8 мм, а поперечная – 4 мм. Шаг дополнительных прутьев принимают, как и основных.

Принцип работы арматуры в плите перекрытия

Монтаж происходит методом перекрытия двумя рядами сетки:

  • нижняя устанавливается на специальных пластиковых фиксаторах для обеспечения зазоров между опалубкой и арматурой;
  • верхняя располагается на расстоянии до 30 мм от бетонного основания.

 Верхняя сетка вся состоит из прутка сечением 3 мм. Чтобы перекрыть пролет больше 3 м монтируют шагом 3 м временные опоры. Через 3 дня после заливки бетоном их можно демонтировать.

Каркас принимает значительные нагрузки, если правильно подобранны сечения рифленых прутков, а также выдерживает шаг армирования плиты перекрытия, расстояние между арматурой и поверхностью бетона в стенах, колоннах, фундаментах и балках.

Проектируя каркас, нужно правильно определить армирующий показатель с предельными значениями:

  • Минимальное армирование плиты перекрытия — 0,05%. ;
  • Максимальное равно 5%.

Зная процент армирования плиты перекрытия, для вычисления которого выполняются специальные расчеты, несложно определить минимальное количество арматуры.

Превышение указанного показателя ведет к ухудшению эксплуатационных показателей железобетонного массива.

Как осуществляется армирование плиты

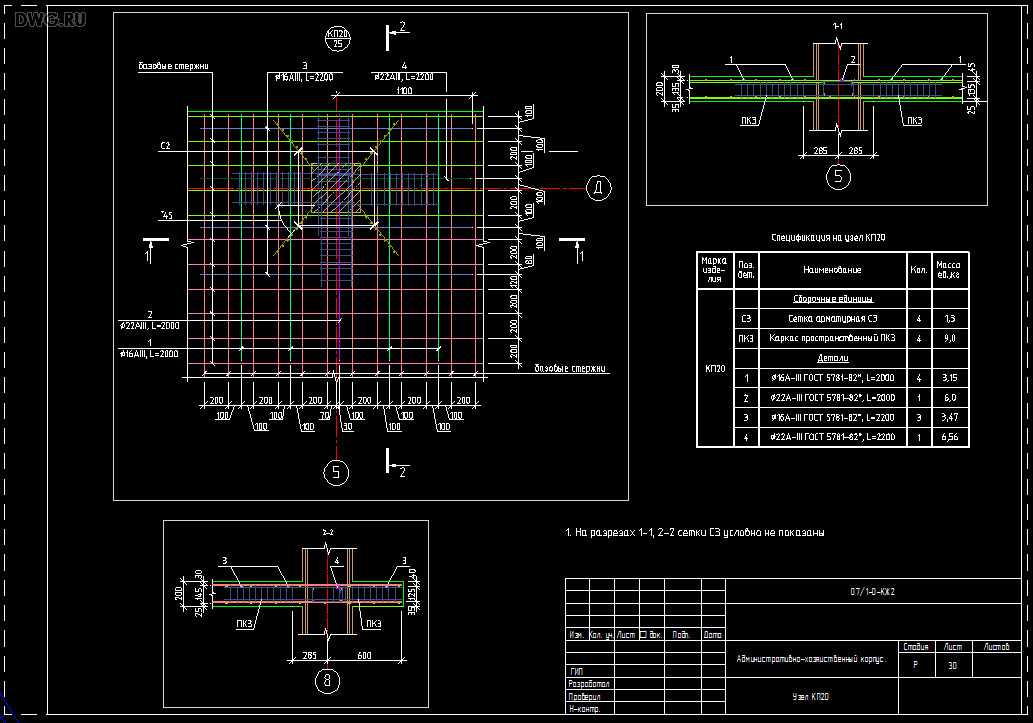

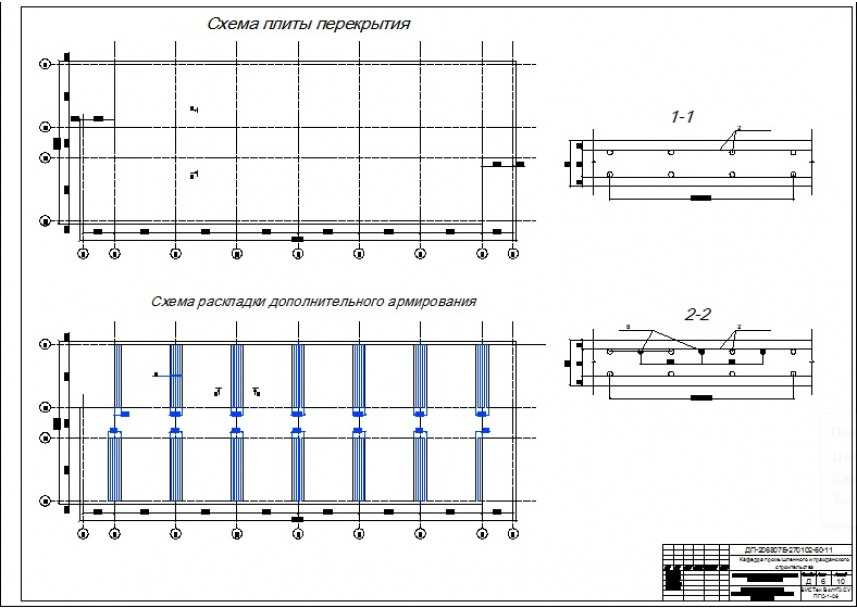

Перед проведением работы нужно нарисовать схему армирования плиты перекрытия. Чертеж включает строительную конструкцию из железобетона, которой надежность и долговечность обеспечивает металлический каркас. Для армирования применяются проволоку ВР-II диаметром 5 мм или канаты 12к7, 9к7. Верхнюю нерабочую поверхность усиливают 2 — 6 прутками, нижнюю рабочую грань плиты армируют пучками проволоки из 1-5 струн или отдельными канатами. Количество струн и пучков определяет марку прочности панели.

Чтобы понимать, сколько и каких материалов нужно иметь для возведения конструкции, можно воспользоваться калькулятором армирования плиты перекрытия. Для этого в него вводят исходные данные, связанные:

  • С линейными размерами плиты;
  • Её толщиной;
  • Маркой бетона;
  • Маркой и толщиной используемой арматуры;
  • Размером ячеек арматурной сетки, количество слоёв.

Как осуществляется армирование плиты

Перед проведением работы нужно нарисовать схему армирования плиты перекрытия. Чертеж включает строительную конструкцию из железобетона, которой надежность и долговечность обеспечивает металлический каркас. Применяют проволоку ВР-II диаметром 5 мм или канаты 12к7, 9к7. Верхнюю нерабочую поверхность усиливают 2 — 6 прутками, нижнюю рабочую грань плиты армируют пучками проволоки из 1-5 струн или отдельными канатами. Количество струн и пучков определяет марку прочности панели.

Армирование перекрытия — процесс несложный. Требуется подобрать пруток нужного сечения и увязать его в решетку.

Производство ЖБИ изделий — профиль нашей компании. Обращайтесь к специалистам нашей компании для того, чтобы узнать самые выгодные условия для вас!

Как рассчитать количество стали для плиты?

Рональд

В этом посте мы объясним, как рассчитать количество стали для сляба? Как для односторонней, так и для двусторонней плиты с примером.

Примечание. Для лучшего просмотра прочитайте этот пост в ландшафтном режиме, если вы используете мобильное устройство.

Мы надеемся, что вы уже знакомы с

  • Отличие односторонней плиты от двусторонней плиты
  • Длина резки изогнутых стержней

Если вы пропустили это, прочтите эти сообщения.

Краткий обзор,

Односторонняя плита Ly/Lx > 2
Двусторонняя плита Ly/Lx

https://www.youtube.com/watch?v=FzIO8jEH67k

Детализация армирования односторонней плиты

Самым большим заблуждением является рассмотрение балки снаружи наружу как пролета плиты. См. приведенную ниже схему

Давайте возьмем приведенную ниже схему перекрытия в одном направлении

Дано

  • Основные стержни имеют диаметр 12 мм при расстоянии 150 мм от центра до центра
  • Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм. (Разница между основным и распределительным стержнем)
  • Верхняя и нижняя прозрачная крышка 25 мм
  • Считать длину проявления равной 40 дням
  • Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества стержней = (длина плиты / расстояние) + 1

Количество основных стержней = (Ly / расстояние) + 1 = (5000/150) + 1 = 34 шт.

Количество распределительных стержней = (Lx / расстояние) + 1 = (2000 / 150) + 1 = 14 шт. и распределительные стержни

Длина реза основного стержня,

= Пролет плиты в свету (Lx) + (2 X Длина развертки) + (1 x Длина наклона) – (Изгиб 45° x 2)

Длина кривошипа = 0,42 D. Барная стойка

= 2000 + (2 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 2000 + 960 + 0,42D – (1x12x2) = 2960 +0,42D – 24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 2960+(0,42 x 88) – 24 = 2973 мм или 2,97 м

Шаг 3

Определение длины распределительной шины

= Пролет в свету (Ly) + (2 x Длина развертывания (Ld))

= 5000 + (2 x 40 x 8) = 5640 мм или 5,64 м

Шаг 4

Поиск верхней панели (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

Количество верхних стержней = (Lx/4) / расстояние + 1 = (2000/4) / 150 +1 = 4 шт. x 2 стороны = 8 шт.0003

График изгиба стержня для односторонней плиты

Пожалуйста, обратитесь к сообщению Код формы изгиба стержня и расчет веса стали

Детализация арматуры для двухсторонней плиты

Теперь рассчитайте график изгиба стержня для двухсторонней плиты.

Возьмем в качестве примера приведенную ниже двухстороннюю диаграмму плиты

  • Основные стержни имеют диаметр 12 мм и расстояние между центрами 150 мм
  • Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм.
  • Верхняя и нижняя прозрачная крышка 25 мм
  • Длина проявления – 40 дней
  • Толщина плиты – 150 мм

Расчет графика изгиба стержней плиты в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества необходимых стержней = (длина плиты / расстояние) + 1 Основные шины = Ly / шаг + 1 = (4000/150) + 1 = 27 шт.

Количество распределительных шин = Lx / шаг + 1 = 3000/150 + 1 = 21 шт.

Шаг 2

Найдите длину резки основных стержней и распределительных стержней

Длина резки основного стержня,

= Пролет плиты в свету (Ly) + (1 X Длина развертки) + (1 x Длина наклона) ) – (изгиб 45° x 2)

Наклонная длина = 0,42 D

= 3000 + (1 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 3000 + 480 + 0,42 D – (1x12x2) = 3480 + 0,42 D -24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 3480+(0,42 x 88)-24 = 3492,9 мм или 3,49 м

Шаг 3

Найдите длину обрезки распределительного стержня Длина развертки) +(1 x наклонная длина) – (45° изгиб x 2)

наклонная длина = 0,42 D

= 4000 + (1 x 40 x 8) + (1 x 0,42 x D) – (1d x 2 )

= 4000 + 320 + (0,42×88) – (1x8x2) = 4340,96 мм или 4,34 м

Шаг 4

Найти верхнюю планку (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежа A-A 9.0003

Количество верхних стержней на стороне Ly = (Lx/5) / расстояние + 1 = (3000/5) / 150 +1 = 5 шт. (2 x длина развертывания)

= 4000+(2*40*12) = 4000+960 = 4960 мм или 4,96 м

Количество верхних стержней на стороне Lx = (Ly/5) / расстояние + 1 = (4000 /5) / 150 + 1 = 6 №

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 3000+(2*40*12) = 3000+960 = 3960 мм или 3,96 м

График изгиба стержня для двусторонней плиты

ПРИМЕЧАНИЕ

  • Здесь мы приняли длину развертывания равной 40d. Однако на практике сам структурный чертеж имеет этот размер, иначе вам придется удлинить стержень до конца балки без прозрачного покрытия.



Категории Методы строительства График изгиба стержней

для плиты



График изгиба стержней  играет жизненно важную роль в определении количества арматуры в конструкции. Для того, чтобы узнать график гибки стержня для плиты или стальной арматуры в плите, я рекомендую вам изучить Основы График изгиба стержней и как адаптировать бетонное покрытие для различных компонентов здания.

Содержание

  • График изгиба стержней для перекрытий:-
  • Количество арматуры (стали), необходимое для плит или график изгиба стержней для плит:-
  • Плита перекрытия – 1 (двусторонняя плита):-
  • Пол
  • Для плита -2 (односторонняя плита): —

В строительстве имеется 16 различных типов плит . Ну, толщина плиты обычно варьируется от 4 до 8 дюймов. Обычно мы принимаем плиту толщиной 6 дюймов (0,15 м). Для тяжелых нагрузок мы используем плиты толщиной 8 дюймов и выше.

Количество арматуры (стальной), необходимой для плиты или стержня. График гибки плиты: —

В этом посте я узнаю оценку стальной арматуры, необходимой для плиты для работы над этим. Я рассмотрел план, как показано ниже.
В основном плиты подразделяются на два типа: Односторонняя плита и Двусторонняя плита , чтобы узнать больше о различиях , см. здесь.

В односторонней плите основные стержни располагаются в более коротком направлении (изогнутые стержни), а распределительные стержни располагаются в более длинном направлении (прямые стержни). Принимая во внимание, что в двусторонней плите основные стержни (изогнутые стержни) предусмотрены в обоих направлениях. Обычно двусторонняя плита применяется, когда длина и ширина плиты превышает 4 м.

Что ж, чтобы вы достигли совершенства в графике гибки стержней для плиты, я рассматриваю одностороннюю плиту и двустороннюю плиту, как показано на рисунке. Основные стержни и распределительные стержни предусмотрены в односторонней плите. В двусторонней плите распределительные стержни предусмотрены с обеих сторон плиты.

Распределительные стержни:- Эти стержни прямые.
Основные стержни:- Эти стержни представляют собой изогнутые стержни. Основные стержни изогнуты под углом 45 градусов с длиной 0,42D

Где, D = глубина плиты — Верхняя крышка — Нижняя крышка

Дополнительные стержни: — Дополнительные стержни предусмотрены в нижней части изогнутых стержней для поддержания каркаса плиты.
Длина дополнительной штанги л/4.

Шаги для расчета армирования, необходимого для плиты:-

  1. Вычтите покрытие для определения длины стержня.
  2. Оцените длину распределительного стержня
  3. Рассчитайте значение «D» (глубина плиты — верхняя крышка — нижняя крышка)
  4. Узнать количество стержней
  5. Рассчитать общую массу стали, необходимой для армирования плиты.

Рассмотрим,

Диат стержней = 10 мм, расстояние между стержнями = 0,10 м, глубина плиты = 0,15 м

напольный плита- 1 (два пути):-

. Стержни по оси X:-

Стержни по оси Y:-

Общий вес стержней = 150,285+150,091 = 300,376 кг

Для плиты перекрытия -2 (односторонняя плита): —

Как показано на рисунке выше, плита перекрытия -2 является односторонней плитой.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
