Расчет армирования плиты перекрытия: Расчет арматуры для плиты перекрытия

Расчет монолитной плиты перекрытия | арматура, нагрузка, длина

Особенности расчета монолитной плиты перекрытия заключается в том, что ее изготовление ведется прямо на месте стройки. При явных преимуществах в настоящее время многие люди отказываются от данного варианта, поскольку его сложно реализовать без применения специальных программ, позволяющих с точностью определить важные характеристики площади нагрузки, сечения арматуры.

Классификация монолитных плит перекрытия

Перекрытие такого типа бывает кессонным (ребристым), безбалочным и балочным. Последний вид изделий укладывается несколькими методами, что зависит от их особенностей. Выбираются:

• гладкие – для достижения необходимого уровня жесткости монтаж балок выполняется перпендикулярно по отношении друг к другу;
• ребристые – укладка балок выполняется перпендикулярно ребрам.

Кессонное перекрытие имеет ребра, размещенные в двух направлениях. Преимущества: прочность на изгиб, легкость конструкции по причине особого строения реберной сетки.

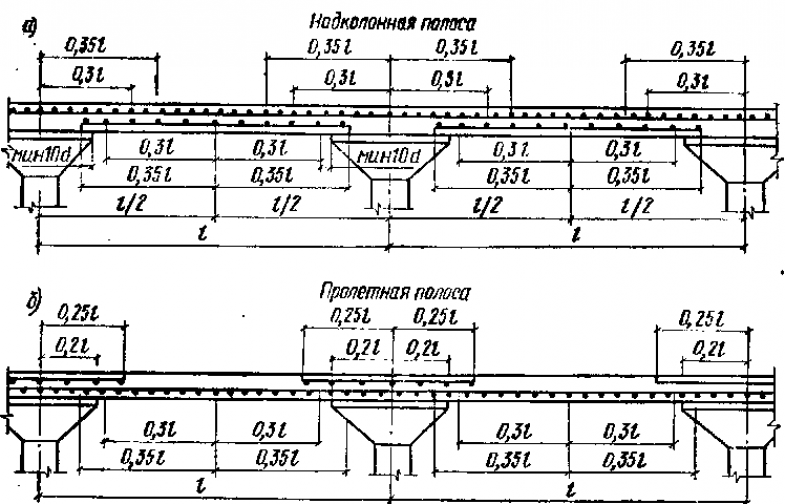

Если обустраивается безбалочное перекрытие, применяются специальные колонны с капителями, сделанные как перевернутые пирамиды.

Расчет длины плиты перекрытия

Расчет плиты перекрытия выполняется с учетом необходимых размеров — учитывается проектная и физическая длина. То есть физический показатель в данном случае может быть любым. Что касается расчетной длины изделия, то она уже будет другой. В ее качестве выступает минимально возможное расстояние между соседними стенками, которые максимально удалены друг от друга. Физическая длина изделия практически всегда будет более длинной, чем проектная.

Делая расчет монолитного перекрытия, не стоит забывать и о его толщине. Она выбирается, исходя из самого большого допустимого значения продольного пролета (для безоблачных конструкций рекомендуется соотношение 1 к 30, но оно должно быть не меньше 15см). Если используется изделие длиной в пределах 6м, берется плита перекрытия, толщина которой по минимуму должна составлять 20 см, а выше 6м – исключительно с усиленными ребрами жесткости.

Если делать расчет монолитной плиты многопустотной из железобетона для строительства ограждающих или несущих горизонтальных конструкций, нужно брать во внимание, что сбор нагрузок осуществляется согласно с предписаниями СП20.13330.2016. Расчет пустотной плиты перекрытия выполняется в соответствии с «Актуализированной редакцией СНиП 2.01.07-85».

Расчет арматуры для плиты перекрытия

Армирование дает необходимую прочность на изгиб при нагрузках, а также позволяет равномерно распределять давление на фундамент. Расчет арматуры для плиты перекрытия позволит удешевить конечную стоимость изделия, поскольку монтаж не требует применения грузоподъемной техники на участке. Рассчитать армирование предварительно можно самостоятельно для небольших пролетов, используя для данной цели формулы нормативной документации. Учитывается марка арматуры и какого класса бетон.

Армированные готовые плиты имеют много преимуществ в сравнении с изготовленными самостоятельно в соответствии с положениями СНиП.

• ребристыми – поверхность отличается сложным профилем;
• многопустотными – отверстия являются продольными круглой формы;
• пустотными – фигурные узкие панели применяются в качестве вставок.

Расчет нагрузки на плиту перекрытия

Расчетная нагрузка на плиту перекрытия определяется при помощи таких действий:

• создается чертеж пространственной схемы здания;
• рассчитывается масса, которая оказывает влияние на несущую основу;
• вычисляются нагрузки при помощи деления общего усилия на число плит.

При определении массы суммируется вес перегородок, стяжки, утеплителя и мебели, которая будет находиться в помещении. Расчет нагрузки на плиту перекрытия определяет нагрузочную способность, которую она будет нести на конструкцию.

Расчет бетонного перекрытия выполняется во время проектирования строения. До старта строительства выполняются специальные расчеты с целью оценки нагрузочной способности основания.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Мы принимаем оплату как на рассчетный счет, так и наличными.

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Расчет монолитной плиты перекрытия: пример для квадратной плиты

Частные строители в процессе возведения своего дома часто сталкиваются с вопросом: когда необходимо произвести расчет монолитной железобетонной плиты перекрытия, лежащей на 4 несущих стенах, а значит, опертой по контуру? Так, при расчете монолитной плиты, имеющей квадратную форму, можно взять в расчет следующие данные. Кирпичные стены, возведенные из полнотелого кирпича, будут иметь толщину 510 мм. Такие стены образуют замкнутое пространство, размеры которого равны 5х5 м, на основания стен будет опираться железобетонное изделие, а вот опорные площадки по ширине будут равны 250 мм. Так, размер монолитного перекрытия будет равен 5.5х5.5 м. Расчетные пролеты l1 = l2 = 5 м.

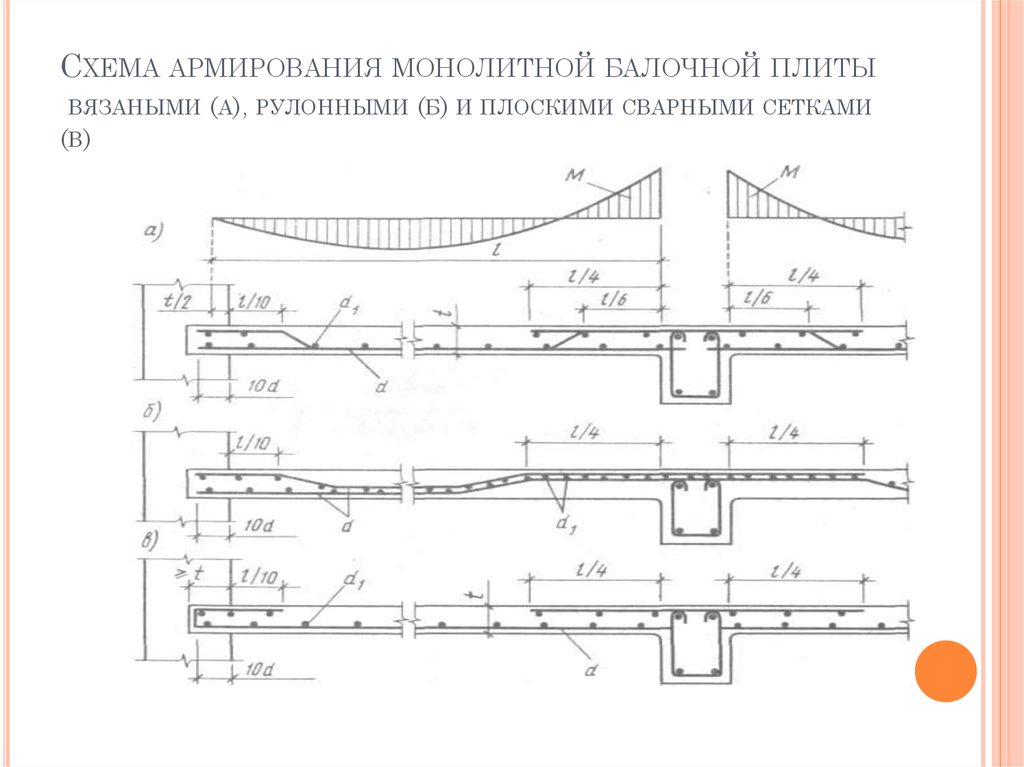

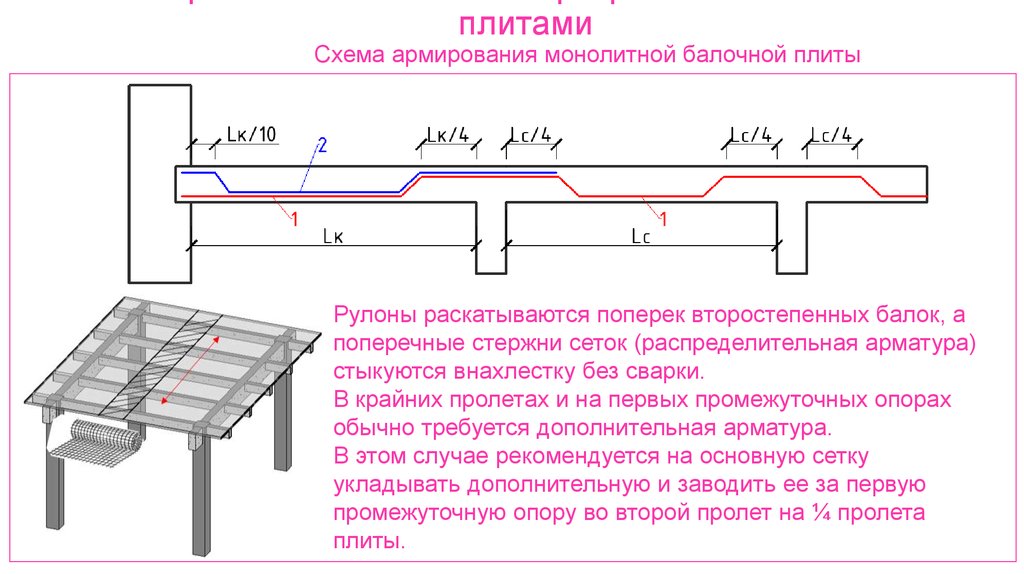

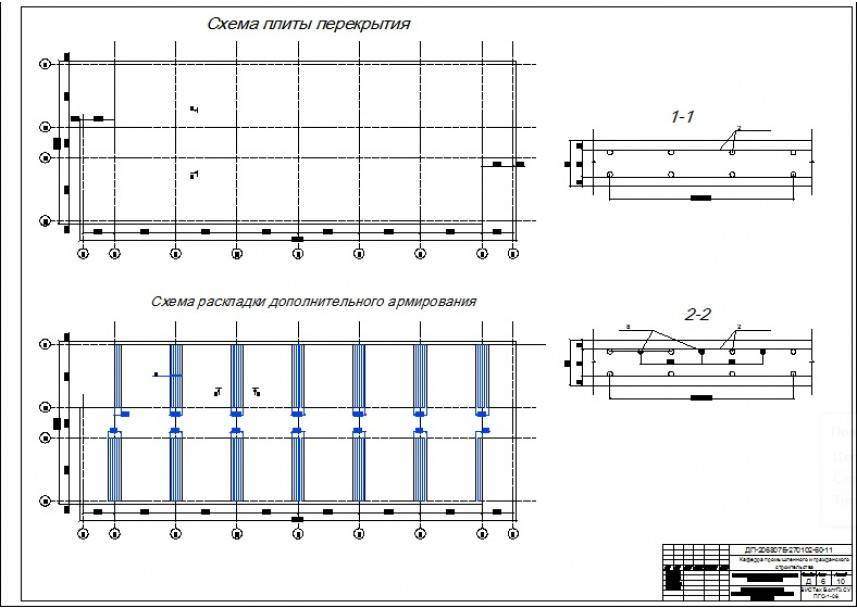

Схема армирования монолитного перекрытия.

Кроме собственного веса, который прямо зависит от высоты плиты монолитного типа, изделие должно выдерживать еще некоторую расчетную нагрузку.

Схема монолитного перекрытия по профнастилу.

Отлично, когда данная нагрузка уже известна заранее. Например, по плите, высота которой равна 15 сантиметрам, будет производиться выравнивающая стяжка на основе цемента, толщина стяжки при этом равна 5 сантиметрам, на поверхность стяжки будет укладываться ламинат, его толщина равна 8 миллиметрам, а финишное напольное покрытие будет удерживать мебель, расставленную вдоль стен. Общий вес мебели при этом равен 2000 килограммов вместе со всем содержимым. Предполагается также, что помещение иногда будет умещать стол, вес которого равен 200 кг (вместе с закуской и выпивкой). Стол будет умещать 10 человек, общий вес которых равен 1200 кг, включая стулья. Но такое предусмотреть чрезвычайно сложно, поэтому в процессе расчетов используют статистические данные и теорию вероятности. Как правило, расчет плиты монолитного типа жилого дома производят на распределенную нагрузку по формуле qв = 400 кг/кв. м. Данная нагрузка предполагает стяжку, мебель, напольное покрытие, людей и прочее.

Эта нагрузка условно может считаться временной, т. к. после строительства могут осуществляться перепланировки, ремонты и прочее, при этом одна из частей нагрузки считается длительной, другая – кратковременной. По той причине, что соотношения кратковременной и длительной нагрузок неизвестны, для упрощения процесса расчетов можно считать всю нагрузку временной.

Определение параметров плиты

Схема сборной плиты перекрытия.

По причине, что высота монолитной плиты остается неизвестной, ее можно принять за h, этот показатель будет равен 15 см, в этом случае нагрузка от своего веса плиты перекрытия будет приблизительно равна 375 кг/кв.м = qп = 0.15х2500. Приблизителен этот показатель по той причине, что точный вес 1 квадратного метра плиты будет зависеть не только от диаметра и количества примененной арматуры, но и от породы и размеров мелкого и крупного наполнителей, которые входят в состав бетона. Будут иметь значение и качество уплотнения, а также другие факторы. Уровень данной нагрузки будет постоянным, изменить его смогут лишь антигравитационные технологии, но таковых на сегодняшний день нет. Таким образом можно определить суммарную распределенную нагрузку, оказываемую на плиту. Расчет: q = qп + qв = 375 +400 = 775 кг/м2.

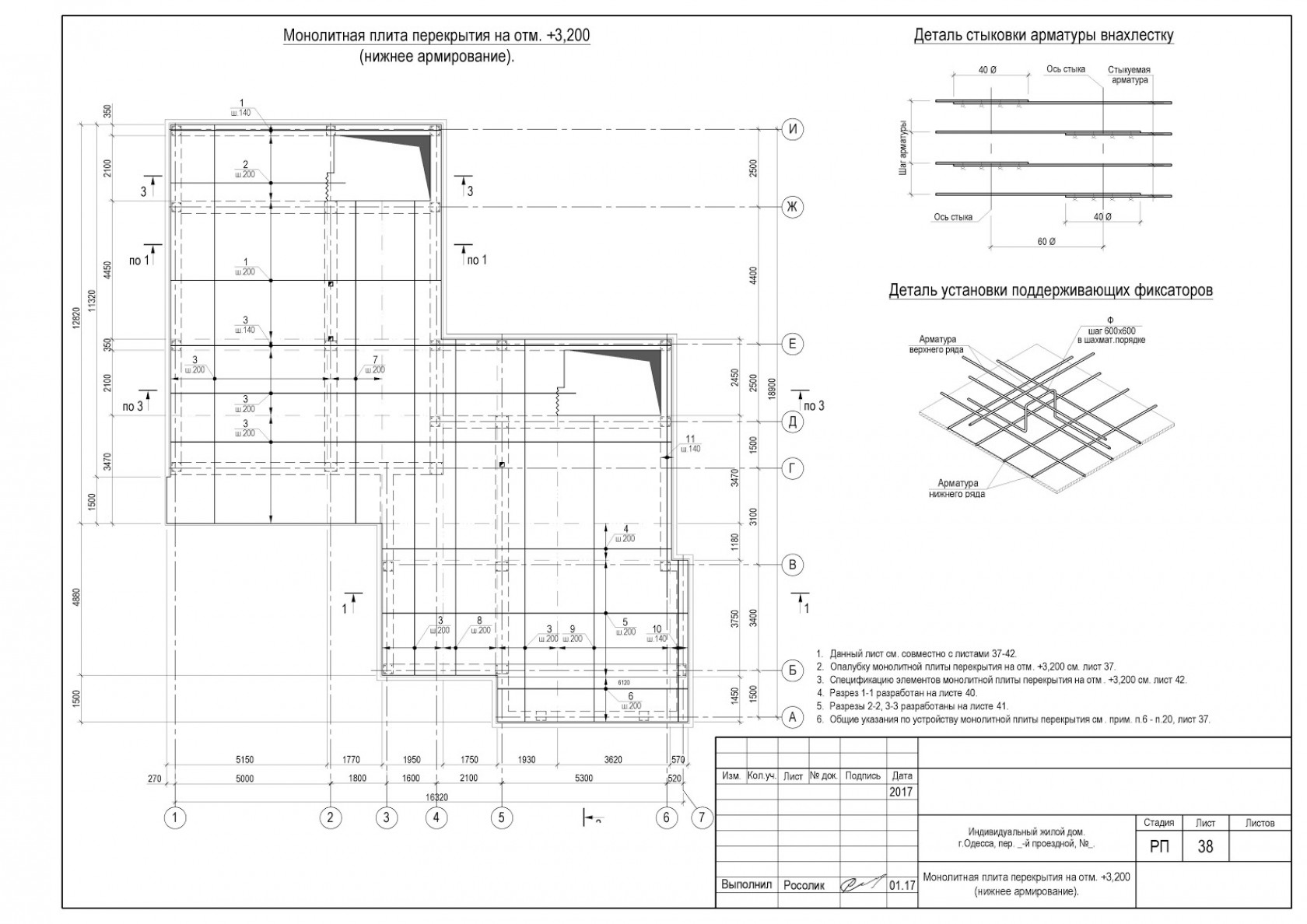

Схема монолитной плиты перекрытия.

В процессе расчета следует взять во внимание, что для плиты перекрытия будет использован бетон, который относится к классу В20. Этот материал обладает расчетным сопротивлением сжатию Rb = 11.5 МПа или 117 кгс/см2. Будет применена и арматура, относящаяся к классу AIII. Ее расчетное сопротивление растяжению равно Rs = 355 МПа или 3600 кгс/см2.

При определении максимального уровня изгибающего момента следует учесть, что в том случае, если бы изделие в данном примере опиралось лишь на пару стен, то его можно было бы рассмотреть в качестве балки на 2-х шарнирных опорах (ширина опорных площадок на данный момент не учитывается), при всем при этом ширина балки принимается как b = 1 м, что необходимо для удобства производимых расчетов.

Расчет максимального изгибающего момента

Схема расчета монолитного перекрытия.

В вышеописанном случае изделие опирается на все стены, а это означает, что рассматривать лишь поперечное сечение балки по отношению к оси х будет недостаточно, так как можно рассматривать плиту, которую отражает пример, так же как балку по отношению к оси z. Таким образом, растягивающие и сжимающие напряжения окажутся не в единой плоскости, нормальной к х, а сразу в 2-х плоскостях. Если производить расчет балки с шарнирными опорами с пролетом l1 по отношению к оси х, тогда получится, что на балку будет действовать изгибающий момент m1 = q1l12/8. При всем при этом на балку с пролетом l2 будет действовать такой же момент m2, т. к. пролеты, которые отображает пример, равны. Однако расчетная нагрузка одна: q = q1 + q2, а если плита перекрытия имеет квадратную форму, то можно допустить, что: q1 = q2 = 0.5q, тогда m1 = m2 = q1l12/8 = ql12/16 = ql22/16. Это значит, что арматура, которая укладывается параллельно оси х, и арматура, укладываемая параллельно z, может быть рассчитана на идентичный изгибающий момент, при этом момент окажется в 2 раза меньше, чем для той плиты, которая опирается только на 2 стены.

Схема кровли профнастилом.

Так, уровень максимального расчета изгибающего момента окажется равен: Ма = 775 х 52/16 = 1219.94 кгс.м. Но такое значение может быть использовано лишь при расчете арматуры. По той причине что на поверхность бетона станет действовать сжимающие напряжения в двух взаимно перпендикулярных плоскостях, то значение изгибающего момента, применимое для бетона, следующее: Мб = (m12 + m22)0.5 = Mа√2 = 1219.94.1.4142 = 1725.25 кгс.м. Так как в процессе расчета, который предполагает данный пример, необходимо какое-то одно значение момента, можно взять во внимание среднее расчетное значение между моментом для бетона и арматуры: М = (Ма + Мб)/2 = 1.207Ма = 1472.6 кгс.м. Следует брать во внимание, что при отрицании такого предположения можно рассчитать арматуру по моменту, который действует на бетон.

Расчет блоков и облицовочных материалов для строительства дома

Сечение арматуры

Схема перекрытия по профлисту.

Данный пример расчета монолитной плиты предполагает определение сечения арматуры в продольном и в поперечном направлениях. В момент использования какой бы то ни было методики следует помнить о высоте расположения арматуры, которая может быть разной. Так, для арматуры, которая располагается параллельно оси х, предварительно можно принять h01 = 13 см, а вот арматура, располагаемая параллельно оси z, предполагает принятие h02 = 11 см. Такой вариант верен, так как диаметр арматуры пока неизвестен. Расчет по старой методике проиллюстрирован в ИЗОБРАЖЕНИИ 2. А вот используя вспомогательную таблицу, которую вы увидите на ИЗОБРАЖЕНИИ 3, можно найти в процессе расчета: η1 = 0.961 и ξ1 = 0.077. η2 = 0.945 и ξ2 = 0.11.

Схема примера несъемной опалубки.

В таблице указаны данные, необходимые в ходе расчета изгибаемого элемента прямоугольного сечения. Элементы при этом армированы одиночной арматурой. А как производится расчет требуемой площади сечения арматуры, можно увидеть на ИЗОБРАЖЕНИИ 4. Если для унификации принять продольную, а также поперечную арматуру, диаметр которой будет равен 10 мм, пересчитав показатель сечения поперечной арматуры, приняв во внимание h02 = 12 см, мы получим то, что вы сможете увидеть, взглянув на ИЗОБРАЖЕНИЕ 5. Таким образом, для армирования одного погонного метра можно применить 5 стержней поперечной арматуры и столько же продольной. В конечном итоге получится сетка, которая имеет ячейки 200х200 мм. Арматура для одного погонного метра будет иметь площадь сечения, равную 3.93х2 = 7.86 см2. Это один пример подбора сечения арматуры, а вот расчет удобно будет производить, используя ИЗОБРАЖЕНИЕ 6.

Все изделие предполагает использование 50 стержней, длина которых может варьироваться в пределах от 5.2 до 5.4 метра. Учитывая то, что в верхней части сечение арматуры имеет хороший запас, можно уменьшить число стержней до 4, которые расположены в нижнем слое, площадь сечения арматуры в этом случае окажется равна 3.14 см2 либо 15.7 см2 по длине плиты.

Основные параметры

Схема расчета бетона на фундамент.

Вышеприведенный расчет был простым, но, чтобы уменьшить количество арматуры, его следует усложнить, т. к максимальный изгибающий момент будет действовать лишь в центральной части плиты. Момент в местах приближения к опорам-стенам стремится к нулю, следовательно, остальные метры, исключая центральные, можно армировать, используя арматуру, которая имеет меньший диаметр. А вот размер ячеек для арматуры, которая имеет диаметр, равный 10 мм, увеличивать не следует, так как распределенная нагрузка на плиту перекрытия считается условной.

Следует помнить, что существующие способы расчета монолитной плиты перекрытия, которая опирается по контуру, в условиях панельных построек предполагают применение дополнительного коэффициента, который будет учитывать пространственную работу изделия, ведь воздействие нагрузки заставит плиту прогибаться, что предполагает концентрированное применение арматуры в центральной части плиты. Использование подобного коэффициента позволяет максимум на 10 процентов уменьшить сечение арматуры. Но для железобетонных плит, которые изготавливаются не в стенах завода, а в условиях стройплощадки, применение дополнительного коэффициента не обязательно. Прежде всего это обусловлено необходимостью дополнительных расчетов на раскрытие возможных трещин, на прогиб, на уровень минимального армирования. Более того, чем большее количество арматуры имеет плита, тем меньше окажется прогиб в центре и тем проще его можно устранить либо замаскировать в процессе финишной отделки.

Так, если использовать рекомендации, которые предполагают расчет сборной сплошной плиты перекрытия общественных и жилых зданий, тогда площадь сечения арматуры, которая принадлежит к нижнему слою, по длине плиты окажется равна примерно А01 = 9.5 см2 , что примерно в 1.6 раза меньше полученного в данном расчете результата, но в этом случае необходимо помнить, что максимальная концентрация арматуры должна оказаться посредине пролета, поэтому разделить полученную цифру на 5 м длины не допустимо. Однако это значение площади сечения позволяет приблизительно оценить, какое количество арматуры можно сэкономить после проведения расчетов.

Расчет прямоугольной плиты

Схема монолитного перекрытия своими руками.

Данный пример для упрощения расчетов предполагает использование всех параметров, кроме ширины и длины помещения, таких же как в первом примере. Бесспорно, моменты, которые действуют относительно оси х и z в прямоугольных плитах перекрытия, не равны. И чем больше окажется разница между шириной и длиной помещения, тем больше плита перекрытия станет напоминать балку, размещенную на шарнирных опорах, а в момент достижения определенного значения уровень влияния поперечной арматуры будет почти неизменным.

Расчет расхода цемента на куб раствора

Существующие экспериментальные данные и опыт, полученный при проектировании, показывают, что при соотношении λ = l2 / l1 > 3 показатель поперечного момента окажется в 5 раз меньше продольного. А в случае когда λ ≤ 3, определить соотношение моментов допустимо, используя эмпирический график, который проиллюстрирован на ИЗОБРАЖЕНИИ 7, где можно проследить зависимость моментов от λ. Под единицей подразумеваются плиты монолитного типа с контурным шарнирным опиранием, двойка предполагает плиты с трехсторонним шарнирным опиранием. График изображает пунктир, который показывает допустимые нижние пределы в процессе подбора арматуры, а в скобках указаны значения λ, что применимо для плит с трехсторонним опиранием. При этом λ < 0,5 m = λ, нижние пределы m = λ/2. Но в этом случае интерес представляет лишь кривая №1, которая отображает теоретические значения. На ней можно видеть подтверждение предположения, что уровень соотношения моментов равен 1 для плиты квадратной формы, по ней можно определить уровень моментов для остальных соотношений ширины и длины.

Формулы и коэффициенты

Схема монтажа перекрытия.

Так, для расчета плиты перекрытия монолитного типа используется помещение, которое имеет длину, равную 8 м, и ширину, равную 5 м. Следовательно, расчетные пролеты окажутся равны l2 = 8 м и l1 = 5 м. При этом λ = 8/5 = 1.6, уровень соотношения моментов равен m2/m1 = 0.49, а вот m2 = 0.49m1. По причине, что общий момент равняется M = m1 + m2, то M = m1 +0.49m1 или m1 = M/1.49, общий момент следует определять по короткой стороне, что обусловлено разумностью решения: Ма = ql12/8 = 775 х 52 / 8 = 2421.875 кгс.м. Дальнейший расчет приведен на ИЗОБРАЖЕНИИ 8.

Так, для армирования одного погонного метра плиты перекрытия следует применить 5 стержней арматуры, диаметр арматуры в этом случае будет равен 10 мм, при этом длина может варьироваться до 5. 4 м, а начальный предел может быть равен 5.2 м. Показатель площади сечения продольной арматуры для одного погонного метра равняется 3.93 см2. Поперечное армирование допускает использование 4 стержней. Диаметр арматуры плиты при этом равен 8 мм, максимальная длина равна 8.4 м, при начальном значении в 8.2 м. Сечение поперечной арматуры имеет площадь, равную 2.01 см2, что необходимо для одного погонного метра.

Стоит помнить, что приведенный расчет плиты перекрытия можно считать упрощенным вариантом. При желании, уменьшив сечение используемой арматуры и изменив класс бетона либо и вовсе высоту плиты, можно уменьшить нагрузку, рассмотрев разные варианты загрузки плиты. Вычисления позволят понять, даст ли это какой-то эффект.

Схема строительства дома.

Так, для простоты расчета плиты перекрытия в примере не было учтено влияние площадок, выступающих в качестве опор, а вот если на данные участки сверху станут опираться стены, приближая таким образом плиту к защемлению, тогда при более значительной массе стен данная нагрузка должна быть учтена, это применимо в случае, когда ширина данных опорных участков окажется больше 1/2 ширины стены. В случае когда показатель ширины опорных участков окажется меньше или будет равен 1/2 ширине стены, тогда будет необходим дополнительный расчет стены на прочность. Но даже в этом случае вероятность, что на опорные участки не станет передаваться нагрузка от массы стены, окажется велика.

Пример варианта при конкретной ширине плиты

Возьмем за основу ширину опорных областей плиты, равную 370 мм, что применимо для кирпичных стен, имеющих ширину в 510 мм. Этот вариант расчета предполагает высокую вероятность передачи на опорную область плиты нагрузки от стены. Так, если плита будет удерживать стены, ширина которых равна 510 мм, а высота – 2.8 м, а на стены станет опираться плита следующего этажа, сосредоточенная постоянная нагрузка окажется равна.

Более правильным в этом случае было бы брать во внимание в процессе расчета плиту перекрытия в качестве шарнирно опертого ригеля с консолями, а уровень сосредоточенной нагрузки – в качестве неравномерно распределенной нагрузки на консоли. Кроме того, чем ближе к краю, тем нагрузка была бы больше, но для упрощения можно предположить, что данная нагрузка равномерно распределяется на консолях, составляя 3199.6/0.37 = 8647, 56 кг/м. Уровень момента на шарнирных опорах от подобной нагрузки будет равен 591.926 кгс.м.

Это значит, что:

• в пролете m1 максимальный момент будет уменьшен и окажется равен m1 = 1717.74 – 591.926 = 1126 кгс.м. Сечение арматуры плиты перекрытия допустимо уменьшить либо и вовсе изменить остальные параметры плиты;
• изгибающий опорный момент вызовет в верхней части плиты растягивающие напряжения, бетон на это в области растяжения не рассчитан, значит, необходимо дополнительно армировать в верхней части плиты перекрытия монолитного типа или уменьшить значение ширины опорного участка, что позволит уменьшить нагрузку на опорные участки. На случай если верхняя часть изделия не будет дополнительно армирована, плита перекрытия станет образовывать трещины, превратившись в плиту шарнирно-опертого типа без консолей.

Данный вариант расчета загружения следует рассматривать вместе с вариантом, который предполагает, что плита перекрытия уже имеется, а стены – нет, что исключает временную нагрузку на плиту.

Как рассчитать количество стали для плиты?

Рональд

В этом посте мы объясним, как рассчитать количество стали для сляба? Как для односторонней, так и для двусторонней плиты с примером.

Примечание. Для лучшего просмотра прочитайте этот пост в ландшафтном режиме, если вы используете мобильное устройство.

Мы надеемся, что вы уже знакомы с

• Отличие односторонней плиты от двусторонней плиты
• Длина резки изогнутых стержней

Если вы пропустили это, прочтите эти сообщения.

Краткий обзор,

https://www. youtube.com/watch?v=FzIO8jEH67k

Детализация армирования односторонней плиты

Самым большим заблуждением является рассмотрение балки снаружи наружу как пролета плиты. См. приведенную ниже схему

Давайте возьмем приведенную ниже схему перекрытия в одном направлении

Дано

• Основные стержни имеют диаметр 12 мм при расстоянии 150 мм от центра до центра
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм. (Разница между основным и распределительным стержнем)
• Верхняя и нижняя прозрачная крышка 25 мм
• Считать длину проявления равной 40 дням
• Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества стержней = (длина плиты / расстояние) + 1

Количество основных стержней = (Ly / расстояние) + 1 = (5000/150) + 1 = 34 шт.

Количество распределительных стержней = (Lx / расстояние) + 1 = (2000 / 150) + 1 = 14 шт. и распределительные стержни

Длина реза основного стержня,

= Пролет плиты в свету (Lx) + (2 X Длина развертки) + (1 x Длина наклона) – (Изгиб 45° x 2)

Длина кривошипа = 0,42 D. Барная стойка

= 2000 + (2 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 2000 + 960 + 0,42D – (1x12x2) = 2960 +0,42D – 24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 2960+(0,42 x 88) – 24 = 2973 мм или 2,97 м

Шаг 3

Найти длину распределительного столбца

= прозрачный пролет (LY) + (Длина развития 2 x (LD))

= 5000 + (2 x 40 x 8) = 5640 мм или 5,64 м

Шаг 4

Поиск верхней панели (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

Количество верхних стержней = (Lx/4) / расстояние + 1 = (2000/4) / 150 +1 = 4 шт. x 2 стороны = 8 шт.0003

График изгиба стержня для односторонней плиты

Пожалуйста, обратитесь к сообщению Код формы изгиба стержня и расчет веса стали

Детализация арматуры для двухсторонней плиты

Теперь рассчитайте график изгиба стержня для двухсторонней плиты.

Возьмем в качестве примера приведенную ниже двухстороннюю диаграмму плиты

• Основные стержни имеют диаметр 12 мм и расстояние между центрами 150 мм
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм.
• Верхняя и нижняя прозрачная крышка 25 мм
• Длина проявления – 40 дней
• Толщина плиты – 150 мм

Расчет графика изгиба стержней плиты в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества необходимых стержней = (длина плиты / расстояние) + 1

Количество Основные шины = Ly / шаг + 1 = (4000/150) + 1 = 27 шт.

Количество распределительных шин = Lx / шаг + 1 = 3000/150 + 1 = 21 шт.

Шаг 2

Найдите длину резки основных стержней и распределительных стержней

Длина резки основного стержня,

= Пролет плиты в свету (Ly) + (1 X Длина развертки) + (1 x Длина наклона) ) – (изгиб 45° x 2)

Наклонная длина = 0,42 D

= 3000 + (1 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 3000 + 480 + 0,42 D – (1x12x2) = 3480 + 0,42 D -24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 3480+(0,42 x 88)-24 = 3492,9 мм или 3,49 м

Шаг 3

Найдите длину обрезки распределительного стержня

= Чистый пролет плиты (Ly) + (1 Х Длина развертки) +(1 x наклонная длина) – (45° изгиб x 2)

наклонная длина = 0,42 D

= 4000 + (1 x 40 x 8) + (1 x 0,42 x D) – (1d x 2 )

= 4000 + 320 + (0,42×88) – (1x8x2) = 4340,96 мм или 4,34 м

Шаг 4

Найти верхнюю планку (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежа A-A 9.0003

Количество верхних стержней на стороне Ly = (Lx/5) / расстояние + 1 = (3000/5) / 150 +1 = 5 шт. (2 x длина развертывания)

= 4000+(2*40*12) = 4000+960 = 4960 мм или 4,96 м

Количество верхних стержней на стороне Lx = (Ly/5) / расстояние + 1 = (4000 /5) / 150 + 1 = 6 №

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 3000+(2*40*12) = 3000+960 = 3960 мм или 3,96 м

График изгиба стержня для двусторонней плиты

ПРИМЕЧАНИЕ

• Здесь мы приняли длину развертывания равной 40d. Однако на практике сам структурный чертеж имеет этот размер, иначе вам придется удлинить стержень до конца балки без прозрачного покрытия.

Как рассчитать количество стальной плиты по чертежу

Важный момент

Общие указания, которым необходимо следовать при подготовке BBS:

• Стержни должны быть сгруппированы для каждой конструктивной единицы, например, балки и т. д.
• В конструкции здания стержни должны быть перечислены по этажам
• Для целей резки и гибки спецификации должны предоставляться на отдельных листах формата А4, а не как часть подробных чертежей арматуры.
• Форма стержня и графика ткани, а также форма используемого стержня должны соответствовать BS 8666.
• Желательно, чтобы бары в расписании шли по порядку номеров.
• Очень важно, чтобы ссылка на маркировку стержня на этикетке, прикрепленной к связке стержней, однозначно относилась к конкретной группе или набору стержней определенной длины, размера, формы и типа, используемых в работе.
• Это необходимо, поскольку ссылка на метку стержня может указывать на класс характеристик стержня. Кроме того, это помогает монтажникам и разнорабочим следить за типом и количеством стержней, необходимых для выполнения определенной работы.

Также прочтите: Калькулятор стоимости строительства дома Excel Лист

Оценка количества стали является важным навыком любого инженера-строителя. Каждый инженер-строитель должен знать метод расчета количества стали по чертежу.

Данные, необходимые для оценки количества стали:

План в формате PDF

Структурный PDF-файл

PDF-файл балки

Также читайте :Как найти стоимость строительства дома

Как подготовить плиту BBS?

Мы рассчитали ее две части осторожности BBS, как показано ниже

1. Плита Балка.
2. Плита.

Расположение балки перекрытия

Расположение балки перекрытия PDF-файл

Здесь показано много балок. Итак, мы рассчитываем TB1 Beam.

Балка TB1.

Предположим, что расстояние между хомутами равно 200 c/c, а длина, по которой они размещены, составляет 14100 мм, мы можем найти количество стержней по формуле ниже

Общее количество хомутов = 71 шт.

Длина хомута = 2 (A + B) + 20 x диаметр

Крюк 135 градусов:

Длина хомута = 2 (A + B) + 24 x диаметр

Длина хомута = 2 ((Длина -2 Крышка) + (Ширина-2 Крышка) + 24 x диаметр

диаметр хомутов

Длина хомута = 2 (0,150 + 0,550) + 24 x 8

Длина хомута = 1,592 м

Общий вес хомутов

900 53 хомута общего веса = (количество колец x длина резания) x (Вес диаметра стержней)

Общий вес хомутов = (71 x 1,592) x (0,395) = 44,648 кг

Мы должны помнить, что сталь пластична по своей природе и подвержена удлинению. Следовательно, длина стержня увеличивается при введении изгибов или крючков. Следовательно, необходимы определенные вычеты, чтобы компенсировать это увеличение длины.

Также прочтите: Пошаговая оценка здания в листе Excel градус

Длина реза  = Всего длина – 1 x диаметр стержня x количество изгибов

Длина резки = (общая длина) +( 2 x длина L) + (длина внахлест (45 x d) ) – (2 x изгиб) – (крышка)

Нижний стержень

2 шт. стержня диаметром 16 мм

Длина реза = (11,400+2,400+0,200) + (2x 0,550) + (45×16) – (2×0,016) -(2×0,025)

Длина реза = (14,100) + (1,100) + ( 0,720) – (0,032) – (0,050)

Длина реза = 15,838 м

Общий вес нижнего стержня = Количество стержней x Длина реза x Вес стержней

Общий вес нижнего стержня = 2 x 15.838 x 1,580 = 50,048 кг

Верхняя перекладина

2 шт. стержня диаметром 20 мм

Длина реза = (11,400+2,400+0,200) + (2x 0,550) + (45×20) – (2×0,020) -(2×0,025)

Длина реза = (14,100) + (1,100) + ( 0,900) – (0,040) – (0,050)

Длина реза = 16,010 м

Общий вес верхнего стержня = Количество стержней x Длина реза x Вес стержней

Общий вес верхнего стержня = 2 x 16.010 x 2,469 = 79,057 кг

Общий вес балки = Общий вес хомутов + Общий вес нижнего стержня + Общий вес верхнего стержня

Общий вес балки = 44,648 кг + 50,048 кг + 79,057 кг = 173,753 кг

График гибки перекрытия, лист Excel 9006 9

Длина реза плиты прутка

Длина реза прутка = (Общая длина) + (Длина изогнутого стержня (0,42 x d)) + Нахлест

Площадь (от -1 до 3)/(-A до +B)

Для направления X

8 мм Диаметр 200 мм к/к

Кол-во стержней = (7 /0,2) + 1 = 36,0 шт. = 36 шт. 0) +( 0,42 * (0,125 -0,025-0,025)) + 0

Режущий стержень = (11,700) + (0,032)  = 11,732 м

Общий вес стержня плиты в направлении X = количество стержней x длина реза x вес стержней

Общий вес стержня плиты в направлении X = 36 x 11,732 x 0,395 = 166,829 кг

Для направления Y

8 мм Диаметр 200 мм c/c

Количество стержней = (11,700/0,200) + 1 = 59,5 № = 60 № 90 054

Режущая пластина = (0,100 +1,800+3,200+1,800+0,100) +( 0,42 * (0,125-0,025-0,025)) + 0

Режущий брус = (7,000) + (0,0315)  = 7,032 м

9 0053 Общий вес стержня плиты направления Y = Количество стержней x Длина резки x Вес стержней

Общий вес стержня плиты в направлении Y = 60 x 7,032 x 0,395 = 166,658 кг

Дополнительные стержни

10 мм Диаметр 200 мм c/c

9000 2 Количество стержней = (11,700/0,200) + 1 = 59,5 № = 60 №

TB2 площадь A/( от – 1 до +3) = (0,500 + 0,200 + 0,900 ) = 1,600 м

Общий вес TB1 = количество стержней x длина резки x вес диаметра стержня

Общий вес TB1 = 60 x 1,600 x 0,616 = 59,136 кг

Кол-во стержней = (7/0,2) + 1 = 36,0 шт. = 36 шт. 0,200 + 1,250) = 2,150 м

Общий вес TB3 = 36 x 2,150 x 0,616 = 47,678 кг

Количество стержней = (7 / 0,2) + 1 = 36,0 № = 36 №

TB5 площадь 1/2 (от -A до +B) = (1,250 + 0,200 + 1,400 ) = 2,850 м

Общий вес TB5 = 36 x 2,850 x 0,616 = 63,202 кг

Общий вес плиты = Общий вес стержня плиты в направлении X + Общий вес стержня плиты в направлении Y + Общий вес TB1 + Общий вес ТБ3+ Общий вес TB5

Общий вес плиты = 166,829 кг + 166,658 кг + 59,136 кг + 47,678 кг + 63,202 кг = 503,03 кг

Как рассчитать количество стали для плиты ity from Drawing Sheet Excel

Как рассчитать Количество стальной плиты из листа Excel 9 чертежа0053 Щелкните здесь. Описание Форма стержня Сетка № столбца № стержня Длина Диам. Бар Диаметр Wise Длина в метрах Общий вес в кг 8 мм 10 мм 12 мм 16 мм 20 мм 25 мм Итого Совокупный 0,395 0,616 0,888 1,579 2,466 3,854 А Плита-балка 1 ТБ1 (200 х 600) -А / (от -1 до +3) +B / (от -1 до +3) Верхняя планка 2 2 15. 200 20                    –                –           –                  –                  60,80           – Нижняя планка 2 2 15.200 16                    –                –           –                  60,80                  –           –                    –                –           –                  –                  –           – Круг Верхняя планка 2 2 1 20                    –                –           –                  –                  4           – Нижняя планка 2 2 0,8 16                    –                –           –              3. 20                  –           – Кольцо                    –                –           –                  –                  –           – 200 C/C (от -1 до 3) 2 55 1,560 8           171,60                –           –                  –                  –           – 150 C/C (от 3 до + 3) 2 16 1,560 8              49,92                –           –                  –                  –           – Общая длина по диам.        221,52            –        –          64,00        64,80        – Диаметр в кг/м 0,395 0,616 0,888 1,579 2,466 3,854 Общий вес согласно диам. 87,5 0 0 101.056 159.797 0 348.353 Общее количество в кг 348,353 кг

---

Часто задаваемые вопросы

Расчеты стали

• Вес прутка в кг/метре следует рассчитывать как ( d ²  ÷ 162 ), где ‘d’ – диаметр прутка в мм.
• ‘ L ’ для основной колонны сталь  в основании следует рассматривать как минимум 30 см/как указано.
• Для изогнутого стержня добавьте 0,42d к прямой длине стержня, где «d» — глубина балки/плиты в свету .

Расчет количества стали

1. (Расчет количества баров) : сначала рассчитайте необходимое количество баров (основных и распределительных). Формула = (общая длина – прозрачное покрытие)/расстояние от центра до центра + 1 основной стержень, = (5000 – (25+25))/100 + 1, = 4950 разделить на 100 + 1, = 51 стержень, распределительный стержень = (2000 – (25+25))/125 + 1, = 1950 разделить на 125 + 1, = 17 баров.
2. (Длина резки) основной стержень : формула = (l) + (2 x ld) + (1 x 0,42d) – (2 x 1d), где l = пролет плиты в свету, ld = длина развертки, 40 d (где d — диаметр стержня), 0,42d = наклонная длина (длина изгиба), 1d = изгибы под углом 45° (d — диаметр стержня) сначала рассчитайте длину «d». D = (толщина) – 2 (чистая крышка вверху, внизу) – диаметр стержня, = 150 – 2(25) -12, d = 88 мм и, поставив значения: длина реза = 2000 + (2 x 40 х 12) + (1 х 0,42 х 88) – (2 х 1 х 12), длина реза = 2000 + 92/162) х длина = 37,87 кг.

Как рассчитать вес стали?

Вес стали = (л/1000) x (вес/1000) x т x η

l = длина в мм

w = ширина в мм

t = толщина в мм

η = Удельная плотность материала (например: сталь = 7,85 кг/дм³)

Расчет количества стали

(Длина резки) основной стержень: формула = (l) + (2 x ld) + (1 x 0,42d) – (2 х 1д) , где l = пролет плиты в свету, ld = длина развертки, которая составляет 40 d (где d — диаметр стержня), 0,42d = наклонная длина (длина изгиба), 1d = изгибы под углом 45° (d — диаметр стержня) сначала рассчитайте длину «d».

Формулы графика изгиба стержней

Пример расчета армирования балки:

• Длина B1 = расстояние в свету между стенами + 2 x ширина стен – 2 x покрытие стержня + 2 x длина изгиба.
• Длина стержня B2: A + B + C = 4000 + 2 x 230 – 2 x 40 + (1,414xH – H)
• В2 = 4000 + 2 х 230 – 2 х 40 + (1,414×334 – 334) = 4518,3 = 4520 мм.

Как рассчитать количество стали для плиты?

Общее количество стали на сляб должно быть равно общему количеству основной стали и стали хомута. Проще говоря, можно просто умножить длину плиты на ее ширину, а затем разделить площадь на 12,5.

Что такое график гибки стержней?

График гибки стержней (BBS) помогает определить количество стали, необходимой для строительства вашего дома . Это помогает получить точную оценку стали. Как только расчет резки и гибки выполнен, это снижает потери стали и становится экономичным.

Как рассчитать количество стали?

Количество стали рассчитывается как , умножая поперечное сечение стали на ее общую плотность , которая может составлять 7850 кг/м3. Общее количество стали на сляб должно быть равно общему количеству основной стали и стали хомута.

Расчет стальной плиты

Эмпирическое правило для расчета стали в слябах: от 3,5 кг до 4 кг/кв. футов застроенной площади . В целом, для возведения конструкции площадью 1000 квадратных футов требуется от 3500 до 4000 кг стали. Это одна из самых основных важных сведений, о которых нужно знать, прежде чем строить дом своей мечты.

Формула расчета количества стали

В соответствии с эмпирическим правилом количество стали, необходимое для формирования ж/б балки, должно составлять 2% от общего объема бетона. Чтобы рассчитать количество стали в балке как 2% объема бетона = 0,02 х 7850 х 5,29 = 830 кг.

Формула количества стали

Проще говоря, можно просто умножить длину плиты на ее ширину, а затем разделить площадь на 12,5 . Вышеупомянутая простая формула помогает строителю рассчитать стальную сетку, которая требуется, чтобы сделать плиты более прочными и долговечными.

Расчет армирования плиты

Количество стержней = (длина ÷ расстояние) + 1
Получите количество стержней на СЕВЕРНОЙ стороне. Скажем, 18 номеров. Затем получите количество баров на ЮЖНОЙ стороне. Поскольку чистая длина и расстояние между полосами такие же, как на СЕВЕРНОЙ стороне.

Таблица Excel для расчета количества стали

Существуют различные способы расчета количества стали в зависимости от типа конструкции и проектных требований. Однако простой метод расчета количества стали для железобетонных конструкций заключается в следующем:

• Определите общую длину стальных стержней, необходимых для конструкции.
• Рассчитайте требуемый вес стали, исходя из длины и диаметра стержней.
• Умножьте вес стали на необходимое количество стержней.

Калькулятор стали для плиты

Чтобы использовать этот калькулятор, вам необходимо ввести следующие данные:

• Длина плиты
• Ширина плиты
• Глубина плиты
• Марка бетона (обычно указывается в виде числа, за которым следует «МПа», например, 25 МПа)
• Расстояние между стержнями (расстояние между центрами)
• Диаметр стержней
• Общее количество стержней в обоих направлениях (т. е. для верхнего и нижнего слоев)

Как рассчитать количество стали Pdf?

Расчет количества стали для плиты

• Расчет количества стальных стержней. Основные стальные стержни. Количество стержней = (длина плиты (L)/шаг) + 1 Уравнение 1.
• Рассчитать длину резки:
• рассчитать необходимое количество баров для обоих направлений. Количество стержней = {(L или w – бетонное покрытие с обеих сторон) ÷ расстояние} +1 Уравнение 8.

Формула количества стержней

Формула для расчета количества стержней, необходимых для конструктивного элемента, такого как балка или колонна, выглядит следующим образом:

Количество стержней = (Требуемая площадь стали) / (Площадь одного стержня)

где:

• Требуемая площадь стали: Площадь поперечного сечения стальной арматуры, необходимая для соответствия проектным спецификациям конструктивного элемента, обычно выражается в квадратных миллиметрах (мм²) или квадратных дюймах (дюйм²).
