какая нужна толщина прутков для одноэтажного и двухэтажного дома, как рассчитать?

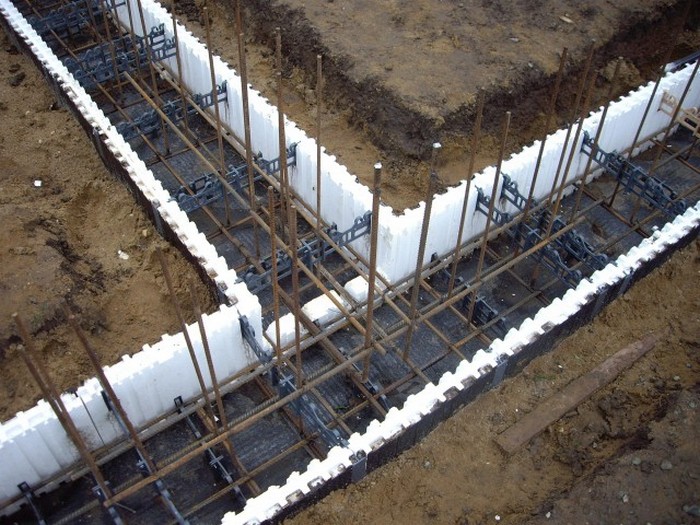

foto11614-2Ленточный фундамент – это самый распространенный вариант основания здания. В большинстве случаев он применяется с усилением арматурой.

Армирование необходимо для защиты бетона от изгибающих и растягивающих нагрузок, которые его разрушают. Характеристики фундамента и всего здания во многом зависят от точности расчета диаметра арматуры.

Арматура какого диаметра применяется для возведения ленточного фундамента, как ее выбрать, как правильно рассчитать, расскажем в статье.

Правила выбора

foto11614-3В строительстве фундаментов применяется два вида арматуры – композитная и металлическая. Традиционно используются металлические прутки. Они выпускаются с диаметром от 5 до 32 мм.

Композитный материал для усиления фундаментов применяется относительно недавно, но он уверенно вытесняет металлический аналог. Преимущества композитного материала – отсутствие электропроводности и  устойчивость к коррозийным процессам.

При выборе необходимо учитывать основные характеристики строящегося здания – площадь, этажность, вид стеновых материалов, вариант кровли, тип грунта и степень его пучинистости.

Каркас состоит из продольных прутков, вертикальных и поперечных. Поперечные и вертикальные элементы необходимы для придания конструкции жесткости. Основную нагрузку берут на себя продольные прутки. Они изготавливаются обычно из рифленой арматуры 12-14 см.

Благодаря рифленой поверхности прутки лучше сцепляются с бетоном, что обеспечивает фундаменту сопротивляемость растягивающим нагрузкам. Поперечины могут быть выполнены из гладких прутьев толщиной от 4 до 10 мм.

Требования по СНиП

Установленные правила СНиП определяют толщину и количество продольных арматурин. Согласно принятым требованиям, суммарное сечение всех основных элементов каркаса должно составлять не менее 0,1% от сечения всей фундаментной ленты (СНиП 52-01-2003).

Применять можно прутки любой толщины от 10 мм. Количество продольных прутков должно быть не меньше 4, так как иначе не получится сконструировать надежный устойчивый каркас.

Это означает, что самые легкие постройки требуют обустройства каркаса их 4 прутков 10 мм. Для более массивных зданий делаются индивидуальные расчеты.

Минимальный диаметр стержней в зависимости от назначения армирования

foto11614-4Поскольку нагрузку от постройки несут только продольные прутки, в СНИП указаны требования именно к ним.

Они должны быть толщиной не меньше 10 мм. Поперечные прутки нагрузку не несут, но выполняют функцию фиксации и придания конструкции жесткости.

Если длина основания меньше 3 м, то минимальный диаметр продольных прутьев должен быть 10 мм; если больше 3 м — 12 мм.

Расчет толщины сечения

Расчет поперечных и вертикальных прутков и продольных отличается из-за общей нагрузки и требований СНИП.

Поперечная и вертикальная

Для дополнительных поперечных и вертикальных элементов диаметр выбирается в соответствии с проектом. При этом учитываются его размеры, количество длинных арматурин, шаг установки поперечин. Обычно используют гладкие прутья 6-8 мм.

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

Условия использования арматурыМинимальный диаметр арматуры в мм
Вертикальная при высоте поперечного сечения ленты менее 80 см6
Вертикальная при высоте ленты более 80 см8
Поперечная арматура6

Какой диаметр арматуры нужен для одноэтажного дома? В строительстве 1- 2-этажных частных домов обычно для вертикального и поперечного армирования используются 8-миллиметровые прутья.

Продольная

Для расчета нужно узнать площадь сечения фундамента. Для этого его высоту нужно умножить на ширину. Площадь сечения арматуры должна быть 0,1% от площади сечения основания, значит нужно полученный результат умножить на 0,1%.

Кроме этого необходимо понимать, по какой схеме будет собираться каркас. Обычно он состоит из 4 или 6 продольных прутков.

Рассмотрим примеры расчетов:

Пример

foto11614-5Рассчитаем толщину прутков для ленты с высотой 80 и шириной 30 см

. Площадь сечения такой ленты составляет 2400 квадратных см, а 0,1% от него – 2,4 см.

80 * 30 * 0.1% = 2,4 см²

Допустим, планируется использовать арматуру 12 мм. Берем ее площадь поперечного сечения — 1,13 квадратных сантиметров.

Эту площадь можно посмотреть ниже в таблице или высчитать по формуле площади окружности: S=πR², где:

  • R – радиус,
  • π – 3,14.

Считаем сколько прутьев (ниток) должно быть в каркасе. Делим 2,4 на 1,13, получаем 2 с остатком, значит, чтобы выполнить требования, нужно применить каркас с тремя нитями. 1,13 * 3 = 3,39 см², а это больше чем 2,4 см², которые рекомендует СНиП.

3 нитки на два пояса поделить не получится, а нагрузка будет значительной и с той и с другой стороны. Для обеспечения ему устойчивости нужно минимум 4 прута. При использовании 4 прутьев в 12 мм получается слишком большой запас прочности.

Оптимальный вариант здесь – взять 4 прута меньшего диаметра. Вполне будет достаточно 10-миллиметровой арматуры. Его площадь — 0,79 см². Если умножить на 4, получится 3,16 см², этого параметра будет достаточно.

Чтобы не высчитывать диаметр каждого прута по площади сечения, можно воспользоваться специальной таблицей:

Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса 1 метра, теоретическая, кг
60,2830,222
70,3850,302
80,5030,395
100,7850,617
121,1310,888
141,541,21
162,011,58
182,642
203,142,47
223,802,98
254,913,85
286,164,83
328,046,31
3610,187,99
4012,589,87
4515,9012,48

Подобные расчёты очень удобно производить в Microsoft Excel.

Прутья разной толщины почти никогда не используются. Если по какой-то причине приходится это делать, более толстые арматурины применяют для нижней обвязки.

Почему важно правильно рассчитывать?

foto11614-6Диаметр прутьев должен быть правильно рассчитан. Если использовать материал меньшей толщины, фундамент получится недостаточно прочным

.

Со временем бетон будет испытывать повышенные нагрузки, а арматурный каркас не сможет их сдерживать.

В результате бетонная лента будет растрескиваться и разрушаться. Исправить такую ошибку в процессе эксплуатации здания невозможно.

Более толстые прутья конструкции не повредят. Но излишний запас прочности – это неоправданные затраты, увеличивающие бюджет строительства.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта.

Заключение

В армировании ленточного фундамента основное значении имеют параметры продольных прутьев, которые несут всю нагрузку конструкции. Их диаметр рассчитывается по значению площади сечения фундаментной ленты.

При правильном расчете основание дома получится достаточно надежным, но при этом не будет слишком затратным в обустройстве.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Расчет армирования ленточного, плитного и свайного фундамента.

Содержание статьи

Часто в процессе подготовки к строительству возникает вопрос, какая толщина арматуры оптимальна? С одной стороны, правильный расчёт армирования фундамента влияет на его прочность, а следовательно надёжность и долговечность всего строения. Это особенно важно, учитывая, какие средства тратятся на строительство. С другой стороны – естественное желание не переплачивать.

Строители профессионалы выполняя расчет параметров армирования фундамента пользуются положениями СниП 52-01-2003 «Бетонные и железобетонные конструкции». В частном же строительстве, для расчета, более чем достаточно выполнения одного единственного правила: в площади сечения железобетонной конструкции доля суммарной площади всех армирующих стержней не должна быть менее одной тысячной (или 0,1 %).

Пусть формулировка кажется слегка запутанной, на самом деле пользоваться правилом несложно. Для наглядности произведём, в качестве примеров, несколько практических расчётов толщины и количества армаатуры для ленточного, плитного и свайного фундаментов. В вычислениях нам понадобятся некоторые исходные данные, их мы будем брать из нижеприведённой таблицы.

Таблица площади сечения арматуры для армирования ж/б конструкций
(ГОСТ 5781-82)

Диаметр стержня, мм.Площадь поперечного
сечения стержня, см2
Площадь поперечного
сечения стержня, м2
60,2830,0000283
80,5030,0000503
100,7850,0000785
121,1310,0001131
141,5400,000154
162,0100,000201
182,5400,000254
203,1400,000314
223,8000,000038
254,9100,000491
286,1600,000616
328,0100,000801
3610,1800,001018
4012,5700,001257
4515,0000,0015
5019,3600,001936
5523,7600,002376
6028,2700,002827
7038,4800,003848
8050,2700,005027

В зависимости от механических свойств арматурная сталь подразделяется на классы A-I (А240), А-II (А300), А-III (А400), A-IV (A600), A-V (A800), A-VI (A1000).

Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A-I (A240) изготовляют гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (A1000) — периодического профиля.

Арматура ленточного фундамента Арматура ленточного фундамента

Пример расчета армирования ленточного фундамента

Проектируется ленточный фундамент с сечением:

  • высота 1,8 м;
  • ширина ленты 0,4 м.

Требуется рассчитать возможные варианты продольной арматуры и выбрать оптимальный.

Рассчитаем площадь сечения фундамента: 1,8 х 0,4 = 0,72 м.кв.

Минимальное суммарное сечение арматуры: 0,72 / 1000 = 0,00072 м.кв.

Разделив полученное значение на площади сечения арматуры различных диаметров (из вышеприведённой таблицы), получим минимально необходимое количество прожилин. Так для арматуры диаметром 6 мм имеем:

0,00072 / 0,0000285 = 25,30580079 шт.

Округлив полученное значение в большую сторону (для запаса прочности), получим: для того, чтобы произвести армирование фундамента с заданными размерами арматурой «шестёркой», понадобится смонтировать 26 продольных стержней. Конечно же – не самое лучшее инженерное решение.

Продолжив расчёт для других диаметров арматуры, получим следующие варианты:

  • для стержней диаметра 6 мм — 26 шт, по аналогии ниже(пропущены мм. и шт.):
  • 8  — 15;
  • 10 — 10;
  • 12 — 7 ;
  • 14  — 5 ;
  • 16  — 4 ;
  • 18  — 4 ;
  • 20  — 3 ;
  • 22  — 3 ;
  • 25  — 2 ;
  • 28  — 2 ;
  • 32  — 2 ;
  • 36  — 1 ;
  • 40  — 1 .

Нетрудно заметить, что «наши» варианты – это стержни арматуры диаметром 16 или 18 мм. Их на фундамент требуется 4 штуки — по два на нижний и верхний ярусы.

Арматура плитного фундамента Арматура плитного фундамента

Пример расчета армирования плитного фундамента

Проектируется плитный фундамент под строение 8 на 5 метров. Толщина плиты 35 см. В распоряжении хозяина имеется арматура диаметром 10 мм. Требуется определить параметры арматурной конструкции.

Поперечное сечение. Определим его площадь: 8,0 х 0,35 = 2,8 м.кв.

Минимальное суммарное сечение арматуры: 2,8 / 1000 = 0,0028 м.кв.

Количество прожилин: 0,0028 / 0,000079 = 35,5 = 36 штук

(18 в верхнем слое и 18 – в нижнем).

Итого, в поперечном направлении в верхнем и нижнем слое содержится по 18 прутков арматуры.

Продольное сечение. Определим его площадь: 8,0 х 0,35 = 1,75 м.кв.

Минимальное суммарное сечение арматуры: 1,75 / 1000 = 0,00175 м.кв.

Количество прожилин: 0,00175 / 0,000079 = 22,2 = 23 штук, принимаем 24 шт. (12 в верхнем слое и 12 – в нижнем).

Итого, в поперечном направлении в верхнем и нижнем слое содержится по 12 прутков арматуры.

Арматура свайного фундамента Арматура свайного фундамента

Пример расчета армирования свайного фундамента

Определим наиболее оптимальный и бюджетный способ армирования заливных свай круглого сечения диаметром 20 см (0,2 м).

Определим площадь сечения сваи:

S = ПR2 = 3,14 х (0,2 / 2)2 = 0,0314 м. кВ.

Минимальное суммарное сечение арматуры:

0,0314 / 1000 = 0,0000314 м.кв.

Путём деления полученного значения на табличные площади срезов арматуры различных диаметров, получим:

  • для стержней диаметра 6 мм — 2 шт;
  • 8 мм — 1 шт;
  • 10 мм — 1 шт;
  • 12 мм — 1 шт.

Результаты расчётов показывают, что двух стержней арматуры диаметром 6 мм вполне достаточно. Однако, армирование железобетонных изделий менее чем 3 прожилинами не рекомендуется, так как это резко снижает их прочность. В нашем случае самым дешёвым, но в то же время абсолютно отвечающим требованиям прочности выходом, будут 3 прутка диаметром 6 мм.

Пример расчета схемы и затрат на армирование фундамента

Требуется рассчитать схему и затраты на армирование плитного фундамента под двухэтажный коттедж прямоугольной формы размерами 7 на 9 метров с толщиной плиты 40 см.

1. Расчёт продольной арматуры (поперечное сечение 7,0 х 0,40).

Площадь сечения: 7 х 0,4 = 2,8 м.кв.

Минимальное суммарное сечение арматуры: 2,8 / 1000 = 0,0028 м.кв.

Сделаем расчёт для одного из диаметров арматуры, 8 мм;

Количество прожилин:

0,0028 / 0,0000503 = 55,6 = 56 штук, или по 28 внизу и вверху.

Рассчитаем ячейку арматурной сетки в этом случае:

От ширины плиты отнимем значение минимального расстояния от арматуры до наружной стенки (50 мм = 0,05 м), умноженное на два (слева и справа). На оставшейся длине равномерно разместим расчетное количество прутьев, а именно, разделим её на рассчитанное число прожилин минус один. Полученное значение и есть ширина ячейки:

A= (7,0 м – 2 х 0,05 м) / (28 – 1) = 0,26 м = 26 см.

Для продольного армирования нам понадобится 56 прутьев длиной по 9 м, итого общая длина арматуры диаметром 8 мм составит:

56 х 9 = 504 метра

По данным справочной таблицы, один погонный метр арматуры восьмерки весит 0,395 кг, значит, общий вес составит:

504 х 0,395 = 199 кг.

Проводим аналогичные расчёты для других видов арматуры и получаем:

  • для  6 мм — 99 шт, ячейка 14 см, общий вес: 208 кг;
  • 8 мм — 56 шт, ячейка 26 см, общий вес: 199 кг;
  • 10 мм — 36 шт, ячейка 41 см, общий вес: 200 кг;
  • 12 мм — 25 шт, ячейка 58 см, общий вес: 209 кг;
  • 14 мм — 19 шт, ячейка 77 см, общий вес: 202 кг;
  • 16 мм — 15 шт, ячейка 99 см, общий вес: 229 кг;
  • 18 мм — 12 шт, ячейка 138 см, общий вес: 216 кг;
  • 20 мм — 10 шт, ячейка 173 см, общий вес: 223 кг.

2. Расчёт поперечной арматуры (продольное сечение 9,0 х 0,40).

Площадь сечения: 9 х 0,4 = 3,6 м.кв.

Минимальное суммарное сечение арматуры: 3,6 / 1000 = 0,0036 м.кв.

Рассчитываем интересующие нас значения по нескольким диаметрам арматуры:

  • для 6 мм — 127 шт, ячейка 14 см, общий вес: 207 кг;
  • 8 мм — 72 шт, ячейка 25 см, общий вес: 199 кг;
  • 10 мм — 46 шт, ячейка 40 см, общий вес: 199 кг;
  • 12 мм — 33 шт, ячейка 56 см, общий вес: 213 кг;
  • 14 мм — 24 шт, ячейка 81 см, общий вес: 188 кг;
  • 16 мм — 19 шт, ячейка 99 см, общий вес: 222 кг;
  • 18 мм — 15 шт, ячейка 127 см, общий вес: 224 кг;
  • 20 мм — 12 шт, ячейка 178 см, общий вес: 208 кг.

Рассмотрим полученные значения. Ячейку при изготовлении плитного фундамента рекомендуется принимать равной 40…70 мм. В этот диапазон попадают два диаметра: 10 и 12 мм.

продольная:

  • для 10 мм — 36 шт, ячейка 41 см, общий вес: 200 кг
  • для 12 мм — 25 шт, ячейка 58 см, общий вес: 209 кг

поперечная:

  • для 10 мм — 46 шт, ячейка 40 см, общий вес: 199 кг;
  • для 12 мм — 33 шт, ячейка 56 см, общий вес: 213 кг.

Общий вес для диаметра 10 мм: 200+199 = 399 кг; общий вес для диаметра 12 мм: 209+213 = 422 кг.

Так как стоимость арматуры в большинстве определяется по массе, в нашем случае оптимальным вариантом будет пруток диаметром 10 мм. Геометрические параметры ячейки 41 х 40 см.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

необходимый диаметр и толщина, количество

Содержание статьи:

Каждая стройка начинается с устройства надёжного основания. Ленточный фундамент — самая распространённая конструкция в малоэтажном строительстве. Расчёт арматуры для ленточного фундамента важен уже на этапе проектирования и доставки строительных материалов. Расчёт поручают профессионалам или проводят самостоятельно, изучив руководящие документы.

Назначение армирования

Арматура оказывает сопротивление нагрузкам на фундамент со стороны грунта и самого здания

Ленточные фундаменты представляют собой монолитную фундаментную конструкцию из железобетона. Изготавливают основание непосредственно на месте постройки.

Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:

  • снизу-вверх — процессы пучения грунта;
  • сверху вниз масса постройки.

Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.

Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.

Алгоритм работы при давлении сверху:

  1. Нагрузка давит на поверхность фундамента, который начинает прогибаться.
  2. Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
  3. Нижняя часть фундамента пытается удлиниться.
  4. Нагрузкам на растяжение сопротивляется нижний ряд стержней.

При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.

Нормативные документы

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Проектируют и строят такие основания согласно своду правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются вопросы количества и размеров армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в пересечениях.

Сведений, содержащихся в документе достаточно, чтобы понять, как рассчитать арматуру для фундамента, вычислить количество материала.

Ассортимент металлопродукции

Классы арматурной стали

Для железобетонных конструкций используют арматуру:

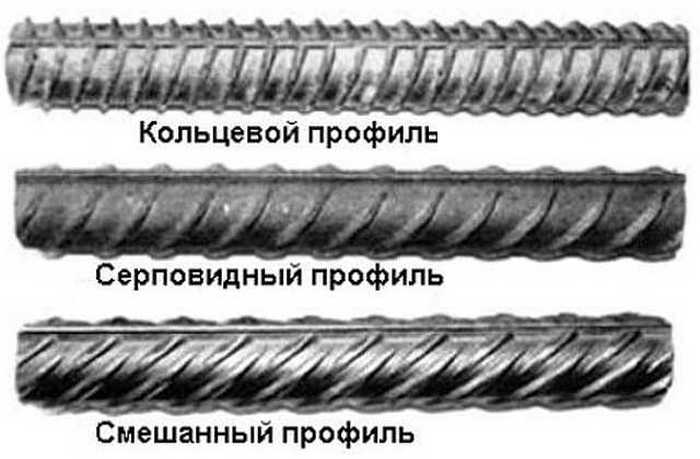

  • горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
  • термически и механически упроченную с периодическим профилем, 6–40 мм;
  • холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

СП 295.1325800.2017 не разрешает использование композитных изделий для фундаментов.

Схема закладки

Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.

Защитный слой

В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:

  • совместную работу всех частей;
  • защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ;
  • огнестойкость.

В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.

Расстояния между арматурой

Расстояния между отдельными прутьями выбирают не меньше диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов – 30 мм.

В стеснённых условиях допускается арматуру располагать пучками.

Продольное армирование

Для стороны фундамента длиной до 3 метров допустимо использовать стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Общее сечение прутков продольной арматуры выбирают не менее 0,1% от поперечного сечения фундамента.

Например, для ленты шириной 40 и высотой 100 см, сечение равно 400х1000=4 000 000 мм². Суммарное сечение всех продольных прутков должно составить 0,1%, т.е. 400 мм².

Выбрать нужное количество стержней можно с помощью таблицы.

Диаметр прутка, ммОбщее сечение прутков в зависимости от количества стержней, мм
123456789
1075155235315390470550630710
121152253404505656807909001020
14155310460615770925108012301385
1620040060580510101210141016101810

Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных прутков 10 мм или 4 штуки 12 мм.

Расстояния между осями продольных отрезков арматуры не должно быть больше 40 см, а стержней в одном уровне не может быть меньше 2. Одна арматура используется только в фундаментах тоньше 15 см.

Поперечное армирование

Задачи поперечно-вертикальной арматуры:

  • ограничить образование трещин;
  • удерживать продольные прутки от смещения;
  • закрепить продольные стержни от выпучивания в любых направлениях.

Поперечные детали устанавливают везде, где проходят продольные прутья.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25% от наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг установки поперечных элементов — не более 50 см, при высоте ребра больше 15 см.

Расчёт арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Поперечное сечение фундамента 50х100 см.

Потребное количество металлоизделий

Согласно таблице, потребуется 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента составляет 6+6+10+10=32 метра.

Всего понадобиться 128 (32х4) метра арматуры.

Длина прутков в продаже составляет 3, 6 или 11, иногда 12 метров. Следовательно, точно подобрать стержень для каждой стороны не получится.

Продольные стержни придётся состыковывать. Стыки будут и в угловых пересечениях. Если в углах используют П- или Г-образные прутья, то они должны быть заглублены в стену не менее чем на 40 см.

Согласно своду правил, перекрытие стержней должно составлять не менее 30 диаметров. Для 12 мм арматуры — не менее 36 см.

Чтобы не пришлось дополнительно докупать и доставлять стройматериал, арматуру приобретают с запасом 10–15% от расчётного количества. Пятнадцать процентов от 128 составляет 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольного армирования.

Подсчёт поперечных и вертикальных элементов

Поперечные и вертикальные элементы армирования сваривают, скручивают вязальной проволокой или изгибают в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в грунт. Это сделает монтаж удобнее.

Стороны горизонтально-вертикального прямоугольника меньше размеров фундамента минимум на 10–15 см. Чтобы оставался защитный слой бетона вокруг прутьев.

Сложив стороны, получают количество арматуры на один прямоугольник: 30+30+90+90=240 см. С учётом перехлёстов добавляют ещё 10 см. В итоге длину каждого элемента принимают равной 2,5 метрам.

В каждом углу необходимо установить два прямоугольника, всего на фундамент 4х2=8 штук.

Максимальное расстояние между элементами на прямых участках — 50 см. При постройке габаритных домов — 30 см.

Длины сторон для дальнейших вычислений без учёта угловых пересечений равны:

  1. Короткие 600 см минус 2 угла по 50 см — 500 см.
  2. Длинные 1 000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону понадобиться помимо угловых ещё 9 прямоугольников. В длинную сторону устанавливают 17 элементов.

Общее количество поперечников составит: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Суммарное количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Итого арматуры диаметром 6 или 8 мм понадобиться 61х2,5=152 метра. Приобретают материал с запасом 5%, следовательно, 160 метров.

Суммарное количество

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

  • для продольных стержней — 147 метров арматуры 12 мм. Масса одно метра составит 0,88 кг, а общий вес: 147х0,88=130 кг.
  • для вертикальных и поперечных прутков приобретают 160 м стержней диаметром 8 мм, их масса равна: 160х0,39=62 кг.

Помимо этих материалов, приобретают вязальную проволоку диаметром от 2,5 до 4 мм. Её понадобиться около 50 метров.

Количество элементов изменяют в зависимости от размеров фундамента и полной нагрузки. В этих случаях рассчитывать нужно по той же методике.

Рассчитать количество арматуры для постройки ленточного фундамента можно самостоятельно. Нарисовав чертёж и расположив на нём все необходимые элементы, потребуется полчаса времени, чтобы вычислить потребность материалов. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать честность подрядчика, если работу выполняет сторонняя организация.

Армирование ленточного фундамента и расчет арматуры

Фундаментом называется основание любого здания, возводимое в первую очередь и принимающее на себя не только нагрузку всей конструкции, но и нагрузку со стороны почвы во время сезонных пучений, чрезмерного выпадения осадков и температурных перепадов. При этом основную нагрузку на сжатие принимает на себя бетонная составляющая, а на растяжение — стальная арматура. А поэтому, с целью улучшения монолитности здания применяют технологию под названием «армирование ленточного фундамента».

Именно ленточный фундамент является самым часто используемым при возведении зданий из оцилиндрованного бревна, клеенного бруса, шлакоблока или кирпича небольшой этажности (как правило, 2-3 этажа). Основание ленточного типа имеет вид замкнутого контура, точно распределенного по периметру постройки в соответствии с планом дома. То есть такой фундамент монтируется под каждой из несущих стен здания, где целью является равномерное распределение нагрузки от дома на грунт.

Важно: неверно выполненное армирование ленточного фундамента способно в скором времени приведет к разрушению не только всего контура, но и выстроенного здания. Именно поэтому выполнение армирования основания здания требует тщательного и взвешенного подхода, а также соблюдения технологий, регламентированных СНиП.

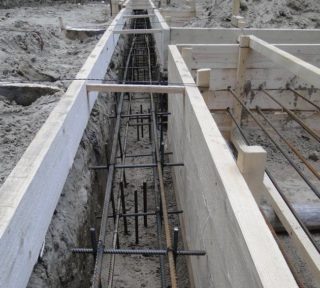

Технология выполнения армирования

армирование ленточного фундамента

Армирование ленточного фундамента проводится на начальных этапах строительства

Армирование ленточного фундамента проводится на начальных этапах строительства, а именно — перед заливкой бетонного раствора в опалубку. Для укрепления контура фундамента используются стальные элементы, которые собираются в решетчатую конструкцию с заданными параметрами. При этом расчёт параметров армирующей обрешетки производится с учетом высоты, длины и ширины ленты основания.

Армировочная решетка возводится на стадии монтажа опалубки, после чего слоями заливается бетоном с использованием строительного вибратора. Такое устройство позволяет более качественно выгнать пузырьки воздуха из структуры раствора и сделать его более плотным и крепким после высыхания. В последнюю очередь выполняют гидроизоляцию армированного основания с использованием специальной мастики и рубероида.

Типы прута для надежного армирования

армирование фундамента ленточного

Чтобы укрепление ленточного фундамента путем армирования было надежным, необходимо использовать качественные стальные элементы определенного класса

Чтобы укрепление ленточного фундамента путем армирования было надежным, необходимо использовать качественные стальные элементы определенного класса. Так, профессионалы предлагают использовать для продольного армирования прут с маркировкой класса А-III (сегодня — А400) с поверхностью типа «ёлочка» или просто с ребристым верхом. Диаметр такой стали должен составлять от 10 до 22 мм в зависимости от ширины и высоты основания. Такие элементы каркаса будут основой для всего каркаса. Именно поэтому они укладываются в количестве четырех штук по каждой стороне ленты фундамента по два снизу и два сверху, создавая раму при помощи коротких продольных угловых прутов.

Для поперечного и вертикального армирования чаще всего применяют сталь меньшего сечения класса А-I (сегодня А240), которые имеют гладкую поверхность. Диаметр таких элементов составляет от 4 до 10 мм, поскольку нагрузка на них не такая колоссальная, как на пруты для продольной укладки.

Важно: шаг расположения поперечных и вертикальных углов при монтаже обрешетки варьируется от 30 до 50 см в зависимости от ширины и длины ленты основания. При этом верхние продольные элементы обрешетки не должна углубляться в раствор больше чем на 5 см. В противном случае польза от армирования фундамента со стороны несущих стен будет минимальной.

Расчет количества арматуры

фундамент ленточный и его армирование

Для того чтобы понять, сколько прутов понадобится для выполнения монтажных работ, можно воспользоваться коэффициентом веса армирования



Так же можно воспользоваться нашим онлайн калькулятором расчета арматуры ленточного фундамента.

Рекомендуем к прочтению:

Для проведения качественного армирования на этапе закупки материала необходимо подсчитать его количество. Для того чтобы понять, сколько прутов понадобится для выполнения монтажных работ, можно воспользоваться коэффициентом веса армирования, используемым многие годы профессионалами.

Важно: для армирования ленты фундамента под дома малой этажности (частное строительство) за многие годы был выведен и принят за строительную норму вес арматуры, необходимый для обустройства 1м3 фундамента. Это значение равно 80 кг.

Таким образом, чтобы вычислить нужный вес арматуры для конкретного фундамента, остается рассчитать количество расходуемого бетона на возведение фундамента. Для этого достаточно знать периметр будущего дома, длину несущих стен, высоту и ширину фундамента.

Пример: при количестве бетона 20м3 вес необходимой арматуры должен составлять 1600 кг, то есть 20х80=1600.

А можно рассчитать количество арматуры и таким образом:

  • Нужно нарисовать общую схему армирования и вычислить количество погонных метров прута, необходимое на обустройство всей обрешетки, зная все параметры фундамента. К полученному результату нужно прибавить еще 5-10%, которые, возможно, пойдут на обрезки.
  • Теперь необходимо выяснить вес погонного метра стальных элементов каркаса продольного и поперечного/вертикального расположения.
  • Осталось полученные при рисовании схемы погонные метры умножить на вес прутов конкретного назначения.

Важно: если самостоятельно провести правильный расчёт не беретесь, то лучше доверьте этот этап работ профессионалам.

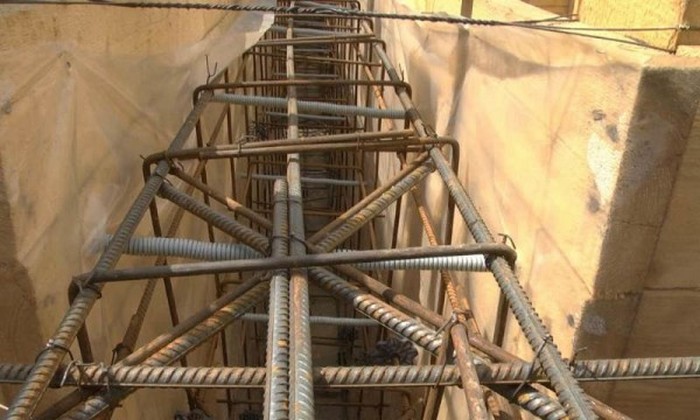

Сборка обрешетки

фундамент армированный ленточный

На этапе монтажа армирующей решетки предстоит пройти этап вязки стальных прутов в единую конструкцию

На этапе монтажа армирующей решетки предстоит пройти этап вязки стальных прутов в единую конструкцию. Для этого используют стальную проволоку сечением 2 мм.

Важно: сварка при монтаже армирующей решетки полностью запрещена, поскольку сталь в процессе сваривания теряет свои прочностные характеристики, а значит, возведенный дом не будет надёжным. Сварка разрешена СНиП только в том случае, если для каркаса используется сталь с маркировкой С. К примеру стальной прут А500С. Эта буква говорит о том, что материал пригоден к свариванию.

Вязку арматуры производят при помощи специального строительного крючка, который облегчает формирование стальных петель.

Выполняется вязка арматуры следующим образом:

  • От общего мотка проволоки отрезают кусок длиной примерно 30 см;
  • Его складывают напополам и прикладывают к двум прутьям, которые будут соединять;
  • Теперь крючок продевают в имеющуюся петлю проволоки и захватывают один свободный её конец, проводя в петлю и загибая вокруг стального элемента;
  • Второй конец проволоки таким же образом через петлю обвивают вокруг второго прута, скрепляя их вместе под углом 90 градусов.

Таким образом, производится вязка всех элементов конструкции.

Рекомендуем к прочтению:

Важно: также для сборки каркаса можно использовать специальную насадку на шуруповёрт или электрические крючки.

Расстояние прутов в обрешетке согласно СНиП

ленточный армированный фундамент

В СНиП 52-01-2003 четко регламентируется отступ от одного элемента армировочного каркаса до другого

В СНиП 52-01-2003 четко регламентируется отступ от одного элемента армировочного каркаса до другого, благодаря чему и профессионалы, и частные мастера могут соблюдать технологию устройства ленточного фундамента.

Так, правила СНиП таковы:

  • Минимальное расстояние поперечных стальных прутов друг от друга в армирующей обрешетке полностью зависит от диаметра элементов, величины фракций заполнителя для бетона, расположения элементов каркаса по отношению к направлению заливки раствора и способа укладки стен, но не менее 25 см.
  • Расстояние между продольными элементами каркаса вычисляется с учетом типа будущей конструкции (наличие эркеров, балконов, колонн и пр.), высоты и ширины ленты фундамента. Но при этом расстояние между продольными прутьями должно либо соответствовать половине его высоты, либо быть от 30 до 50 см.

Технология армирования углов

армирование ленточного фундамента

Важным элементом в устройстве обрешетки из стальных прутов является армирование углов фундамента

Важным элементом в устройстве обрешетки из стальных прутов является армирование углов фундамента. Большой ошибкой является сборка конструкции из расположенных отдельно прутов под углом 90 градусов. Даже надёжно связанная конструкция не даёт в этом случае никакой гарантии надёжности фундамента, поскольку элементы каркаса не представляют собой в этом случае надёжной жёсткой рамы и могут поддаться сжатию и растяжению. В результате на углах фундамента появятся трещины и сколы, что впоследствии приведет к разрушению дома.

Важно: при армировании углов используют только гнутые пруты, которые потом вяжутся с продольно расположенными элементами на расстоянии 50-70 см от самого угла фундамента.

Армирование эркеров и выступов

ленточный фундамент армирование

Часто для красоты будущего здания в проекте предусмотрены выступы под веранду или так называемый эркер

Часто для красоты будущего здания в проекте предусмотрены выступы под веранду или так называемый эркер. Под него также заливается фундамент, сопряженный с ленточным.

В этом случае необходимо использовать также технологию сгибания прута в форме тупого угла.

Технология армирования будет выглядеть так:

  • Согнутая сталь размещается на выступе фундамента, а её края заводятся к внешним продольным элементам;
  • Теперь внутренние пруты продольного расположения пропускают через согнутый каркас и соединяют их вместе;
  • Затем наружные продольные элементы каркаса также сгибают после места соединения их с изогнутым элементом и подводят к внутренним;
  • А для усиления конструкции используют изогнутые в форме Г пруты и достаточное количество хомутов.

Несколько правил качественного армирования

фундамент ленточный армирование

При монтаже стальной обрешетки для армирования нужно избегать возможного контакта стального прута с грунтом или опалубкой

Чтобы не допустить возможного нарушения структуры фундамента и последующего разрушения здания, при армировании необходимо также придерживаться определенных правил, прописанных в СНиП:

  • При монтаже стальной обрешетки для армирования нужно избегать возможного контакта стального прута с грунтом или опалубкой. Это может привести впоследствии к коррозии металла и снижению его технологических характеристик. Поэтому очень важно надёжно заглубить все элементы каркаса в бетон. Со всех сторон сталь должна быть заглублена в бетон не более чем на 50-80 мм.
  • Для армирования углов фундамента можно использовать как Г-образно согнутые пруты, так и П-образно изогнутые. В обоих случаях элементы конструкции соединяются с продольными при помощи хомутов.

Расчет армирования ленточного фундамента: определение количества материалов

Монолитный ленточный фундамент можно сделать своими руками, технологический процесс его строительства не столь сложен. Если лента будет бутобетонная, то не потребуется усиливать конструкцию путем армирования, и совсем не обязательно знать, какова технология вязки арматуры. При строительстве сборного ленточного фундамента без специальной техники не обойтись.

Схема армирования ленточного фундамента.

Самым проблемным звеном технологической цепочки окажется не армирование, а заливка бетона. Эту операцию желательно выполнять как можно быстрее. Данная проблема возникнет как при строительстве армированного ленточного фундамента, так и бутобетонного монолитного ленточного фундамента. Нелишне знать, как соединить фундамент со стенами.

О прочности ленточных фундаментов

Рассчитывать армирование и прочность ленточного фундамента необходимо с учетом свойств металла и бетона.

Расчет на прочность армирования выполняют для сечений, расположенных нормально и наклонно относительно действующей нагрузки. Рассчитывают железобетон на раскрытие и сжатие трещин. Выполняют расчет по деформациям и на выносливость. Понятно, насколько сложно рассчитать армирование ленточного основания.

Приемы вязки проволокой пересечений арматурных стержней.

Для ленточных фундаментов ситуация усугубляется, так как предусмотреть виды нагрузок, которые могут воздействовать на них, практически невозможно. В идеальном случае на него воздействует только равномерно распределенная по площади нагрузка. Это если не учитывать его вес.

В идеальных условиях монолитный фундамент имеет равномерно распределенную нагрузку, которую можно заменить эквивалентной силой действующей посредине балки. Реакцию со стороны основания также можно считать равномерно распределенной. Вся конструкция находится в равновесии, и никаких напряжений внутри нее не возникает. То есть в идеальном варианте армирование ленточного основания и не требуется.

Однако, например, зимой возникают вертикально направленные силы за счет увеличения объема при замерзании воды в порах грунта, летом, наоборот, возможно оседание грунта, в результате которого распределенный вес здания может превышать реакцию основания. Это означает, что монолитная балка будет прогибаться, и ее обязательно необходимо армировать. В верхней части ее возникнут сжимающие силы, а в нижней части, в подошве – растягивающие. И в этом случае армирование необходимо.

Для того чтобы самостоятельно построить ленточный фундамент и армировать его, можно воспользоваться требованиями, изложенными в нормативных документах. Эти требования обоснованы расчетами, которые выполнены специалистами, и практикой строительства монолитного ленточного основания зданий. Выполнение этих требований в результате армирования обеспечит прочность всей конструкции, позволит заранее определить требуемое количество материала, что очень важно. В этих же документах указано, как правильно армировать.

Вернуться к оглавлению

Несиловой расчет ленточного фундамента

Под таким расчетом ленточных фундаментов следует понимать определение количества материалов, необходимых для строительства. Для сборного ленточного основания определить требуемое количество железобетонных блоков особой сложности не представляет. Для армирования ленточного фундамента рассчитать требуемое количество металла сложнее. Чтобы, не выполняя сложных расчетов, армировать ленточный фундамент, достаточно воспользоваться указаниями, имеющимися в нормативной документации и строительными нормами. Требования, которые необходимо обязательно выполнять, сведены в таблицу 1.

Таблица 1.

№ п/пТребованиеЗначение
1Площадь, занимаемая арматурой, должна составлять от площади поперечном сечениименее 0,1%
2Если длина блока превышает 3 м, а для ленточного монолитного фундамента это так и есть, то диаметр арматуры должен бытьне менее 12 мм
3Минимальный диаметр стержня для армирования при длине балки, превышающей 3 м12 мм
4При наращивании арматуры по длине внахлест величина перекрытия должна бытьне менее 1 м
5Толщина слоя бетона, защищающего арматуру от ржавления, должна бытьне менее 40 мм
6Максимальное расстояние между стержнями продольной арматуры не должно бытьне более 400 мм
7Диаметр поперечной арматуры должен быть меньше диаметра продольной арматурыв 4 раза, но не менее 6 мм
8При высоте связанного каркаса более 80 см диаметр поперечной арматуры должен бытьне менее 8 мм
9Смещать арматуру верхнего ряда относительно нижнегозапрещено
10Расстояние между поперечными стержнямине более 600 мм

Определить необходимое количество цемента, песка и щебня для монолитного ленточного основания не трудно. Для ответственных конструкций подойдет бетон марки М300 (класс В22,5). Изготавливая бетон этой марки самостоятельно, необходимо выдерживать пропорцию цемент/песок/щебень 1:1,9:3,7.

Вернуться к оглавлению

Определение количества арматуры для армирования

Рис. 1. Прямой крючок вращают вручную. Инструмент используют для упрощения процесса связывания арматуры.

Покажем этот расчет на конкретном примере.

Строим дом 8×10 м в Подмосковье. По ширине дома внутри имеется несущая перегородка. Надежный сборный ленточный фундамент должен иметь подошву, расположенную ниже глубины промерзания примерно на 20 см. Исходя из этого, в Подмосковье, где среднестатистическая глубина промерзания составляет 1,4 м, высота h должна быть как минимум 1,6 м. При толщине d=0,5 м площадь поперечного сечения фундамента S будет равна:

S=h×d=1,6×0,5=0,80 м²=8000 см²,

следовательно, (см. п.1, таблица 1) площадь, занимаемая арматурой, должна быть не менее 8 см.

Приобретая арматуру, уточните, о каком диаметре говорит продавец. Для расчета площади необходимо знать номинальный, а не наружный диаметр, который больше номинального. Так, номинальному диаметру арматуры в 12 мм соответствует максимальный диаметр 13,5 мм.

Определим, какое минимальное количество стержней потребуется, если воспользоваться минимально разрешенным номинальным диаметром d=12 мм (см. п.3, таблица 1). Площадь поперечного сечения стержня равна:

Sст= π d2/4=3,14·122/4=113,4 мм2=1,134 см2,

а необходимое количество стержней будет равно:

n=S/Sст = 8/1,134=7,07.

Рис. 2. Винтовой крючок вращается сам, что в несколько раз ускоряет вязку арматуры.

То есть потребуется 8 стержней, по 4 сверху и снизу. Если приобрести стержень номинальным диаметром 14 мм, то потребуется 6 стержней, то есть по 3 сверху и снизу. Такой диаметр и выберем.

Общая длина фундамента составит:

L=2×10+3×(8-2×0,4)=41,6 м.

Промышленность выпускает арматуру длиной 6 и 12 м. Следовательно, для одной линии потребуется 6-тиметровых стержней:

n6=41,6/6≈7 шт.

Чтобы правильно армировать, к этому необходимо добавить по 2 м на каждом соединении стержней внахлест (см. п.4, таблица 1). На 6 соединений необходимо добавить еще 12 м. Общая длина одной линии составит:

L6=6×7+12=54 м,

а для всего фундамента (6 линий) потребуется как минимум 54×6=324 м или 54 стержня длиной 6 м и диаметром 14 мм. Естественно, приобретать необходимо хотя бы с небольшим запасом.

Определим расстояние между стержнями. Стержни должны находиться от края фундамента на расстоянии 40 мм (см. п.5, таблица 1). Поэтому при его ширине в 500 мм расстояние между стержнями будет равно:

l= (500-2·40)/2= 210 мм,

то есть требование (см. п.6, таблица 1) выполняется.

Вернуться к оглавлению

Как правильно вязать арматуру

Рис. 3. Бобышки отделяют арматуру от опалубки, обеспечивая неизменность формы ленточного фундамента.

Определим диаметр, который должна иметь проволока для вязки арматуры (см. п.7, таблица 1)

Dпа= 14/4=3,5 мм.

Следовательно, с учетом того, что высота каркаса превышает 80 см, приобретаем проволоку с минимально допустимым диаметром, равным 8 мм (см. п.8, таблица 1).

Необходимое количество проволоки Lпр для поперечной арматуры определим, исходя из расстояния между поперечными соединениями, равного 0,5 м:

nв= L/0,5=41,6/0,5=83 шт.

Lпр=[2(h+l)]·L/0,5=[2·(1,68+0,29)]41,6/0,5=328 м.

Примечание. Высоту фундамента и расстояние между стержнями увеличили на 8 см, чтобы с каждой стороны стержни выступали на 4 см .

Вязка арматуры – ответственная операция, от которой зависит надежность армирования. Технология армирования предусматривает три варианта соединений: внахлест без сварки, со сваркой и с применением специальных механических приспособлений.

В свою очередь, соединение внахлест при диаметре стержней до 40 мм можно выполнить, оставляя стержни прямыми и укладывая по длине нахлестки поперечные стержни. Армирование ленточного монолитного блока при соединении стержней допускает гнуть их в крюки и петли. Опытные строители не рекомендуют сваривать стержни. При сварке нарушается структура металла и, следовательно, его прочность.

Лучшим способом соединения стержней в процессе армирования является соединение стержней обожженной проволокой обязательно круглого сечения диаметром 1 мм. Эта тягучая проволока при скручивании не рвется. Необожженная проволока хрупкая, может обрываться, и вязать ею очень трудно. В качестве самого надежного инструмента используют простой крючок, показанный на рисунок 1, или винтовой, рисунок 2. Обычно применяют простейший вариант вязки: петлю из проволоки пропускают под сложенными накрест стержнями, загибают, второй конец пропускают в петлю и затем работают крючком.

Совершенно необходимой деталью являются бобышки, показанные на рисунок 3. Эти элементы устанавливают так, чтобы надежно отделить арматуру от опалубки и обеспечить требуемую величину ее покрытия бетоном, и, что очень важно, они обеспечивают неизменность формы ленточного монолитного каркаса.

Пользуясь требованиями, которые изложены в СНиП и не проводя сложных расчетов, можно рассчитать количество материала, необходимого для армирования фундамента.

Технологическое устройство фундаментов 2. Типы ленточных фундаментов …

Фундаменты монолитные ленточные. Ленточные фундаменты под стены подходят в основном из монолитных или сборных блоков. Монолитные железобетонные ленточные фундаменты выполняются в виде нижней армированной ленты и неармированной или слегка армированной фундаментной стены, над которой располагаются стены здания.

Процесс возведения фундаментов и стен из монолитного железобетона включает в себя разбивку осей фундаментов, устройство опалубки, сборку и установку арматуры и бетонирование.Выбор технологии возведения фундаментов зависит от проектных решений фундаментов и самих зданий, а также от имеющегося технологического оборудования и механизмов.

Выбор типа опалубки влияет на тип бетонируемых конструкций и их повторяемость. Выбирайте опалубку исходя из технико-экономических расчетов возможных вариантов. Определяющие показатели — стоимость материалов и труда, стоимость одного оборота опалубки.

При большой повторяемости фундаментов небольшого объема и простой формы используются инвентарные металлические блочные формы, которые устанавливаются на место краном. Формы блоков могут быть постоянными, съемными и трансформируемыми; последние изменяют свои размеры и форму, расширяя и затем фиксируя элементы специальными приспособлениями. В некоторых случаях может применяться стальная инвентарная опалубка из пространственных блоков или больших щитов, несъемная опалубка из плоских или пространственных железобетонных элементов, мелкая и крупнопанельная опалубка с настилом из водостойкой фанеры.

Монтаж арматуры выполняют укрупненными элементами в виде решеток и пространственных каркасов. Нижняя арматурная сетка фундамента устанавливается перед установкой опалубки. Для создания защитного слоя бетона хомуты устанавливаются в шахматном порядке с шагом 1 м. Далее устанавливаются арматурные каркасы и закрепляются хомутами. Временные насадки снимаются с рам после того, как они приварены к сетке основания фундамента.Отдельные стержни решеток и каркасов на месте их установки необходимо стыковать сваркой. По окончании работ по опалубке грейфера приступить к установке опалубки.

Опалубка ленточных фундаментов постоянного сечения собирается в зависимости от высоты фундамента. При высоте 2 … 2,5 м доски устанавливают последовательно вертикально, соединяя их между собой на замки, временно отстегивая инвентарём, распорками. Прикрепите их к драпировке, а затем соедините плоскости опалубки стяжками.Щиты второго яруса крепят к нижним после выравнивания установленной опалубки и позиционируют их горизонтально. При высоте ленточного фундамента более 2,5 м конструктивное решение опалубки должно быть предложено в технологической схеме.

Панельная опалубка для ленточного фундамента переменного сечения может быть сначала собрана как плита для нижней части фундамента; верхняя часть опалубки может быть установлена ​​до и после бетонирования нижней части фундамента.

Перед укладкой бетонной смеси необходимо тщательно подготовить грунтовый фундамент. Рыхлые органические и аналогичные почвы следует удалить, места для копки засыпать утрамбованным песком или щебнем,

Для достижения прочности железобетонного фундамента бетонирование необходимо проводить непрерывно, не допуская образования швов. Бетонная смесь укладывается слоями толщиной 20 … 30 см, каждый последующий слой укладывается после уплотнения предыдущего и, как правило, до его схватывания.

Ленточные фундаменты бетонируются в зависимости от конструктивных особенностей в одно, два и три этапа (рис. 4.1).

Одноступенчатый отводками бетонирование используется при расположении полосы основы прямоугольного сечения в тяге или переменного сечения с площадью поперечного сечения менее 3 м2. Ленточные фундаменты со ступенями площадью сечения более 3 м бетонируют в два этапа: сначала ступени, затем стена. В три этапа бетонируют ленточные фундаменты с подколоннами, применяемые в каркасных зданиях.

Рис. 4.1. Фундаменты бетонные ленточные:

а — столбчатые с непрерывной подачей бетонной смеси; б — то же, ступенчатое бетонирование, ступенчатое бетонирование с применением вибропогружателя; г — конструктивное решение фундамента; 1- опалубка фундамента; 2 — бадья с бетонной смесью; 3 — рабочая площадка; 4 — вибратор; 5-бетонный; 6 — звено магистрали; 7 — продольная арматура; 8 — поперечная арматура, 9 — бетонная подготовка; 10 — грунт уплотненный; 11- гидроизоляционная гидроизоляция

Особенности бетонирования стен подземной части здания зависят от толщины и высоты стен, а также от типа опалубки.Устанавливается разборно-регулируемая панельная опалубка в два этапа: сначала с одной стороны на всю высоту стены, а после установки арматуры — с другой. При большой высоте и толщине стен опалубка второй стороны устанавливается в процессе бетонирования. Если опалубка устанавливается на всю высоту стены, то в опалубке предусмотреть отверстия для бетонной смеси. Опалубку стен толщиной более 0,5 м можно возводить на всю высоту стены с подачей бетонной смеси сверху с помощью стволов.

Технология бетонирования стен зависит от конструкции опалубки. Может быть предусмотрено для послойной укладки бетонной смеси на высоту 400 … 600 мм при высоте яруса штабельной опалубки в тех же пределах. При бетонировании стен в разборно-регулируемой опалубке высота секций, выполняемых без перерыва, не должна превышать 3 м. При большей высоте бетонируемых участков стен без рабочих швов необходимо устанавливать перерывы в бетонировании на 40… 120 минут для осаждения бетонной смеси и предупреждения образования осадочных трещин.

При длине стены более 20 м разбивают на секции по 7 … 10 м и устанавливают перегородку на границе секций.

Ведущим процессом при возведении фундаментов является бетонирование, поэтому количество рабочих в каждом потоке (установка опалубки, установка арматуры, бетонирование, демонтаж опалубки) определяется ведущим потоком.Необходимо, чтобы работа во всех потоках шла в одном ритме. Для организации поточных работ фундаменты и стены делятся на крюки, которые могут включать пролет, часть пролета или фундаменты на одной оси.

Сборные ленточные фундаменты состоят из сборных фундаментных подушек, усиленных расчетным путем, над которыми устанавливаются стеновые блоки. Плиты-подушки железобетонные и стеновые бетонные блоки унифицированы, номенклатура предусматривает их разделение на четыре группы, каждая из которых отличается воспринимаемой нагрузкой.Для повышения жесткости конструкции, выравнивания отложений при строительстве на слабых грунтах и ​​в качестве антисейсмических мер сборные фундаменты укрепляются армированными швами или железобетонными поясами, размещаемыми поверх подушек фундамента или последнего ряда стеновых фундаментных блоков. по всему периметру здания на одном уровне.

Для песчаных грунтов фундаментные блоки кладут непосредственно на выровненное основание, для других грунтов — на песчаную подушку толщиной 10 см.Под основанием фундамента нельзя оставлять рыхлый или рыхлый грунт, его необходимо удалить, а на его место засыпать песком или щебнем. Глубины в грунтовом основании высотой более 10 см заполняются монолитным бетоном. Ширина и длина песчаного основания делают на 20 … 30 см больше размера фундамента, чтобы блоки не свисали с песчаной подушки.

Фундаментные блоки кладут по схеме раскладки в соответствии с проектом (рис.4.2) с целью обеспечения перерывов для прокладки водопровода, канализации и других вводов.

Монтаж начинается с установки блоков маяка по углам и в местах пересечения стен. Фундаментный блок краном доставляется к месту установки, направляется и опускается на основание, незначительные отклонения от проектного положения устраняются перемещением блока монтажным ломом с натянутыми линиями. При этом поверхность основания не должна быть нарушена.Шнурки снимаются после того, как агрегат займет правильное положение в плане и по высоте. Промежутки между блоками ленточного фундамента и боковыми пазухами в процессе монтажа заполняются песком или песчаным грунтом и уплотняются.

Рис. 4.2. Устройство сборной ленты

фундаментов:

1 — подушка фундамента; 2 — стеновой блок; 3 — подготовка песка; 4 — пояс армирующий; 5 — слой из раствора; 6 — герметизация стыка монолитным бетоном; 7 — блочная строповка

При установке фундаментов под колонны внимательно контролируйте положение установленных блоков относительно главных осей.С помощью уровней контролируют положение блоков по высоте, проверяют нижнюю часть стекла на наличие блоков стеклянного типа и проверяют нижнюю часть блока на другие.

Монтаж стен подвала (стеновых блоков) начинают после проверки положения уложенных фундаментных блоков (подушек) и устройств гидроизоляции. Если в проекте нет особых указаний, то в качестве утеплителя на очищенную поверхность фундамента намажьте слой раствора толщиной 2 … 3 см; раствор также служит выравнивающим слоем.

В соответствии со схемой подключения на фундаменте разметить положение стеновых блоков первого (нижнего ряда), отметив места вертикальных стыков. Монтаж начинается с установки блоков-маяков по углам и в местах пересечения стен на расстоянии 20 … 30 м друг от друга. Установив блоки-маяки на уровне их верха, натягивают шнур — причал, по которому устанавливаются рядные блоки.

Последующие ряды блоков монтируются в той же последовательности, отмечая расположение блоков в нижележащем ряду. Первые два ряда блоков устанавливаются из уложенных фундаментных блоков, последующие — из инвентарных лесов. Марка раствора, на который предполагается монтировать блоки, указывается в чертеже.

Монтажный кран можно разместить сбоку от котлована, тогда в пределах грейфера сначала монтируются все фундаментные блоки, а затем — блоки стен подвала.Если кран находится в котловане, фундамент и стены подвала устанавливаются отдельными участками, источник На то, что монтажный кран не сможет повторно войти в зону, где блоки уже уложены над уровнем земли.

Рис. 4.3. Схема базового устройства пластины:

1 — высота опорной плиты,

2 — продольная арматура; 3 — то же, поперечное; 4 — клееная гидроизоляция; 5 — бетонная подготовка; б — уплотненный грунт

Монолитные фундаменты (монолитная плита) — монолитно-железобетонные, по конструктивному решению могут быть выполнены в виде гладкой плиты (с сборными стеклами для колонн), гладкая пластина с монолитными стеклами (рис.4.3), ребристую пластину и коробчатое сечение.

Опорные плиты, днища резервуаров, туннели и т. Д. Имеют большие площади и характеризуются насыщенным армированием.

Толщина таких плит от 0,2

до 2 м. Способы их бетонирования выбираются с учетом размеров, толщины, степени армирования, имеющейся механизации работ, фактических объемов подачи бетонной смеси.

Опорные плиты армированы сварными сетками в два или более слоев.Арматурные каркасы можно формировать разными способами: укладывать горизонтальные решетки и устанавливать опорные каркасы или предварительно объединять плоские горизонтальные решетки и опорные каркасы в самонесущий пространственный арблок. Армоблоки устанавливаются с зазорами, которые перекрываются одним или двумя рядами плоских горизонтальных решеток, опирающихся на бронеблоки.

Фундаментные плиты фундаментные массивные бетонируются с применением несъемной железобетонной опалубки, разборно-регулируемых унифицированных элементов. Панели опалубки большой площади, а также арматурные блоки каркаса монтируются с помощью монтажных кранов.Крепление опалубки и рам должно быть надежным и выдерживать технологические нагрузки от бетонной смеси, механизмов, машин, рабочих и инвентарных устройств. Подготовленную к производству опалубку следует ввести в эксплуатацию.

При большой площади плит их разделяют на блоки бетонирования или карты. По краям карт устанавливается деревянная или сетчатая опалубка без разрезания арматуры по краям карт. В качестве внешней и внутренней опалубки наиболее целесообразно использовать стальную сетку из проволоки 0.Диаметр 7 мм с ячейкой 5х5 см. Такая сетка крепится к армированию плиты при помощи вязальной проволоки или зажимов.

Ширина блоков учитывает условия непрерывности бетонирования и скорость подачи бетонной смеси. В каждом блоке бетонирования необходимо предусмотреть рабочие участки: приемка и предварительное выравнивание и уплотнение. Необходимая скорость бетонирования определяется из условия перекрытия ранее уложенной части бетонной смеси с последующим виброуплотнением до того, как бетон начнет схватываться в обеих зонах.Принятая скорость бетонирования должна обеспечиваться наличием в достаточном количестве средств уплотнения бетонной смеси.

При толщине плиты менее 0,5 м разбивка плиты на карты и бетонирование производится так же, как и подготовка бетона под перекрытия, т.е. бетонируется на картах шириной 3 … 4 м. При большей толщине плиты разделяют на параллельные карты шириной 5 … 10 м, при этом между ними оставляют разделительные полосы шириной 1… 1.5 м.

Фронт бетонирования в пределах карты должен быть минимальным. Карты бетонируются в ряд, т.е. по одной; Для уменьшения общей усадки бетон в разделительных планках укладывается в стойку с уже готовыми картами затвердевшего бетона после снятия опалубки по их границам.

Бетонная смесь с осадкой конуса 2 … 6 см заявляют на карты бетононасосами, с помощью бетоноукладчиков, эстакад, а также в бадьях с помощью кранов. В отдельных случаях производство может осуществляться пневмотранспортом, с помощью виброхоботов, ленточных конвейеров и непосредственно из транспортных средств.Подавать смесь необходимо в направлении к ранее уложенному бетону, как бы прижимая новые порции бетона к ранее уложенному. При сосредоточении объемах работ в массиве и темпе бетонирования 50..100 м3 / смену могут быть использованы стационарные бетононасосы Плиты предельной толщины бетонируют даже один слой. При этом несколько затрудняется виброуплотнение, поскольку внутренние вибраторы требуется погружать в смесь на глубину, в 1,5 … 2 раза превышающую длину рабочей части. Для виброуплотнения таких конструкций целесообразно применять навесные вибраторы и вибропакеты.

Бетонирование должно быть организовано таким образом, чтобы избежать образования швов в пределах одной карты бетонирования.

Выровняйте бетонные плиты по маякам, выровняйте поверхность кельмой. В местах стыка стен, несущих колонн и столбов поверхность бетона оставляют шероховатой.

Работы по устройству монолитных опорных плит целесообразно проводить путем упорядоченной организации работ с разбивкой на три ведущих потока: армирование фундаментов, установка опалубки, в том числе сетки на границе зон бетонирования, и прямое бетонирование.Работы должны выполняться в одном ритме. Ведущий поток — бетонирующий, поэтому количество рабочих в каждом потоке рассчитывается исходя из непрерывной работы бетонщиков.

.

Калькулятор ленточного фундамента 1.2 APK от Дмитрия Житов Подробнее

  • Приложения
    • Книги и справочники
    • Бизнес
    • Комиксы
    • Связь
    • Образование
    • Развлечения Здоровье и фитнес
    • Библиотеки и демонстрационные версии
    • Образ жизни
    • Медиа и видео
    • Медицина
    • Музыка и аудио
    • Новости и журналы
    • Персонализация
    • 000 000
    • Фотография Покупки
    • Социальные
    • Спорт
    • Инструменты
    • Транспорт
    • Путешествия и окрестности
    • Погода
  • Игры
    • Экшен
    • Приключение
    • Аркада
    • Доска
    • Карта
    • Казино
    • Казуальная игра
    • Обучающая
    • Музыка
    • Игра
    • Игра
    • Sports
    • Strategy
    • Trivia
    • Word
  • APK Downloader
  • Trailer
  • Расчет ленточного фундамента

    4.57143/5

    7 Всего голосов

    Скачать APKКалькулятор ленточного фундамента v1.2 APK

    Категория

    Инструменты Приложения

    Разработчик

    Дмитрий Житов

    Текущая версия

    1.2

    Обновлено

    01 января 1970

    Требования

    Размер

    221k

    Загрузки

    100+

    Рейтинг содержимого

    Все

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
