Расчет бетонной плиты необходим для организации надежного фундамента или перекрытия между этажами. Обычно прочности бетона недостаточно для обеспечения требуемых параметров, поэтому используется железобетонная плита.

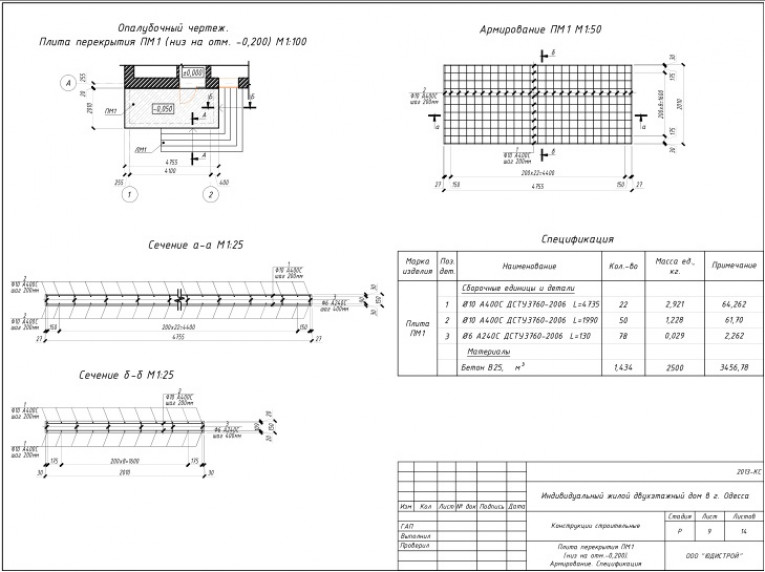

Расчет плиты перекрытия
Если применять готовый элемент железобетонного перекрытия, необходимо составить схему перекрытия, учитывая размер (длина, ширина). Она включает в себя план размещения опорных балок и их характеристики. После этого проводится расчет плиты, выбирается ее толщина, степень армирования из имеющейся номенклатуры так, чтобы расчетные характеристики были близки к заявленным, но не превышали их.
Не смотря на большой выбор готовых конструкций, активно применяется именно монолитная технология выполнения перекрытий. Она позволяет создать перекрытие необходимой формы, размеров, не требует использования громоздкой грузоподъемной техники, но требует навыков и ответственного подхода к проектированию — расчет монолитной плиты достаточно сложен.

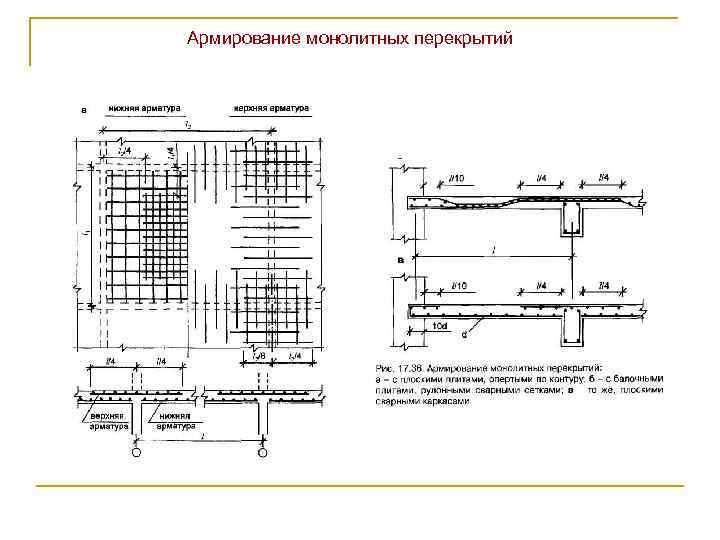

Последовательность проектирования монолитного перекрытия
Этап | Особенности |
1. Определение длины | Имеется ввиду расчетная длина — просвет между несущими стенами (опорами) |
2. Вычисление размера, выбор класса арматуры, бетона | Задаются толщина и ее ширина, исходя из этих данных рассчитываются параметры одного метра плиты |
3. Выбор опор | Есть несколько вариаций опор — шарнирный безопорный, консольный, жесткий с защемлением |
4. Расчет плиты на нагрузку, расчет плиты на продавливание, расчет прочности плиты | В зависимости от вида закрепления, на перекрытие будет воздействовать — статическая, динамическая временная, постоянная нагрузка. На этом этапе рассчитывается прогиб, оцениваются надежностные характеристики перекрытия. |
5. Выбор сечения арматуры | Арматура рассчитывается на основании данных СНиП 2.![]() |

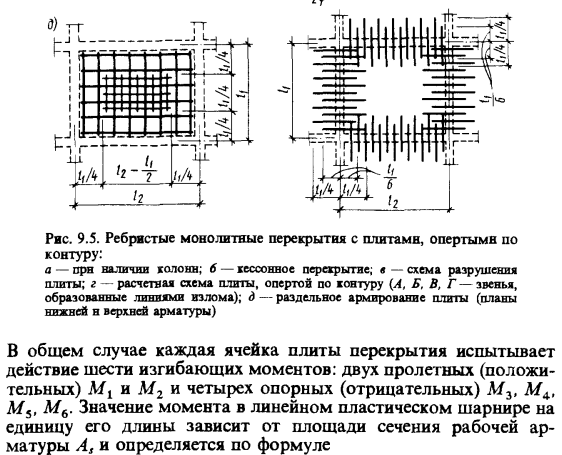

Монолитная конструкция при расчетах может быть рассмотрена как балка, если усилия, воздействующие в одном направлении, значительно меньше тех, что воздействуют в другом.
Если пролет достигает 6-8 метров, плита может быть цельной и плоской, если больше — применяется многопустотная или ребристая конструкция.
Расчет фундаментной плиты
Прежде, чем производить расчет плиты фундамента, необходимо изучить грунт, учесть каждый параметр — плотность и несущая способность, глубину промерзания, глубину залегания грунтовых вод. Для расчетов важен исходный пакет данных — площадь фундамента, вес масса строения и переменные нагрузки — мебель, люди, вес снега зимой.
Расчет толщины плиты и степени армирования имеет усредненный характер, наиболее распространенные варианты:
Характеристики объекта | Толщина, мм | Армирование |
Легкое одноэтажное здание (гараж, хоз.![]() |
150 | Сетка в 1 ряд |
Двухэтажный легкий дом | 250 | Сетка в 2 ряда, объемная |
Двухэтажные дома из кирпича, бетона с тяелыми перекрытиями | 300 | Сетка в 2 ряда, объемная |
Расчет жб плиты в качестве фундамента актуален для небольших объектов, преимущественно частного строительства, или коммерческого.
Расчет железобетонной плиты в Москве и Московской области
ООО «Эксперт-Строй Про» занимается проведением экспертных изысканий, предлагает услуги технадзора, проводит проектирование работ по реконструкции / перепланировке объектов.
Вычисление параметров бетонных / железобетонных конструкций — одна из услуг, востребованных не только при организации строительства, но и для усиления существующих перекрытий / фундаментов. Часто услугу заказывают коммерческие и банковские организации, нуждающиеся в сейфах и бронированных перегородках. Актуальна она и для частных лиц, желающих установить у себя дома тяжелую топку закрытого типа.
По каким бы причинам Вам ни понадобился расчет ж/б плиты, можете всегда обратиться в компанию по номеру +7 499 130 06 65, или оставить заявку в форме обратной связи на сайте в меню «Контакты».
Нагрузка на перекрытие, расчет и армирование.
Расчет и армирование плиты перекрытияВ продолжение темы, о влиянии характеристик основания на фундаменты при повторном применении проекта для строительства дома на новом участке, для анализа результатов расчета перекрытия берем туже расчетную схему дома на плитном фундаменте и те же модели грунтов основания.
Расчет перекрытия производился в составе полной расчетной схемы дома на двух основаниях с разными физическими характеристиками грунтов.
Пропустим анализ распределения усилий от нагрузок на плиту перекрытия и сразу рассмотрим полученные результаты расчетного армирования плиты. Зоны с расхождением полученных результатов отмечены маркером на схемах расчетного армирования плиты перекрытия.
Расчетное армирование плиты перекрытия:
1) Армирование плиты перекрытия у нижней грани по оси Y;
Перераспределение усилий от нагрузки стало причиной появления локального участка во втором случае где требуется дополнительное армирование в нижней зоне плиты перекрытия.
2) Армирование плиты перекрытия у нижней грани по оси X;
По оси X у нижней грани плиты произошло расширение участков дополнительного армирования под влиянием перераспределения напряжений от нагрузки на перекрытие.
По расчету, по основной площади в нижней зоне плиты перекрытия, требуется армирование стержнями d=8 мм с шагом установки 200 мм.
3) Армирование плиты перекрытия у верхней грани по оси Y;
Распределение усилий от нагрузки в обоих случаях стало причиной появления новых участков где для устройства перекрытия требуется дополнительное армирование в верхней зоне.
4) Армирование плиты перекрытия у верхней грани по оси X;
По оси X у верхней грани плиты произошло расширение и образование новых участков дополнительного армирования под влиянием разного распределения напряжений от нагрузки на перекрытие.
По расчету, по основной площади в верхней зоне плиты перекрытия, требуется армирование стержнями d=8 мм с шагом установки 200 мм.
5) Поперечное армирование плиты перекрытия.
Поперечное армирование перекрытия отличается численным значением, что потребует изменения шага или диаметра устанавливаемых поперечных стержней на участках в зависимости от ситуации.
P.S. Расчет перекрытия выполнен для дома на плитном фундаменте. Если выполнить расчет рассматриваемой плиты перекрытия для дома на ленточном фундаменте или на свайном с ростверком, то результаты расчета на нагрузки будут отличаться еще больше.
По большей части, но не до конца, приблизиться к типовому решению по армированию данной плиты перекрытия возможно заменой основного армирования стержнями d=8 мм на стержни d=12 мм. Только это приведет к увеличению расхода арматуры на монолитное перекрытие более чем в два раза и не гарантирует до конца, что плита перекрытия выдержит туже нагрузку при расчете дома на каком-либо другом основании.
Плита перекрытия выдерживает ту нагрузку на которую выполнен расчет. Основание под фундаментом оказывает влияние не только на сам фундамент, а и на армирование перекрытия. Когда для строительства дома применяется типовой проект, то имеет смысл выполнить повторный расчет плиты перекрытия на заданные нагрузки с учетом воздействия нового основания.
Как рассчитать количество стали для круглой плиты?
Мы обсудили График изгиба стержней для различных элементов конструкции, таких как
- График изгиба стержней для плиты
- График изгиба стержня для балки
- График изгиба стержней для колонны
Здесь мы собираемся обсудить график изгиба стержней для круглой плиты
Круглая плита
Круглые плиты обычно не так распространены, как плоские прямоугольные плиты, которые мы используем почти на каждом этаже. Круглые плиты используются в следующих областях
- Крышка резервуара для воды
- Крышки люков
- Помещение, специально предназначенное для круглой плиты
- Башни
- Насосные станции над трубчатыми колодцами
- Дизайн ямы для замачивания
В отличие от односторонних плит, круглые плиты подвергаются изгибающим моментам в обоих направлениях.
Давайте обсудим расчет на примере. Обратите внимание, что здесь мы имеем дело с простой крышкой люка для расчетов; мы приняли большее значение в качестве диаметра плиты.
На практике круглая плита диаметром 3 м может иметь детальную арматуру.
Детализация армирования круглой плиты
Расчет армирования круглой плиты
Предположим, вам необходимо подготовить график гибки стержня для круглой плиты диаметром 3 м и толщиной 12 мм. главные и распределительные шины с шагом 200 мм; бетонное покрытие 25мм.
Разделение плиты на две части для облегчения расчета.
Шаг 1. Найдите значение L
Единственная формула, которую вам нужно запомнить для всего расчета: 2 где
L = длина арматуры
R – Радиус плиты
h – Расстояние между арматурой
Из приведенной выше диаграммы мы можем рассчитать значение L
L = диаметр круглой плиты – бетонное покрытие с обеих сторон = 3000-(2*25) = 2950 мм или 2,95 м
Радиус плиты = (диаметр плиты – бетонное покрытие с обеих сторон) / 2 = 2950/2 = 1475 мм или 1,475 м
Шаг 2 – Найдите количество (L) стержней требуется
Количество L-стержней = (диаметр плиты – бетонное покрытие с обеих сторон)/Шаг = 1475/200 = 7,375 или 7 №
Помимо центрального стержня (L), нам нужно еще 3 стержня на обоих стороны, такие как L1, L2, L3
Шаг 3 – Найдите последовательную длину стержня
Для L = √(R 2 – h2 2 ) x 2, где h2 = расстояние между L и L1 или расстояние между стержнями – 200 мм
Следовательно, L1 = √(R 2 – h2 2 9 0068 ) x 2 = √((1475) 2 – (200) 2 )x2 = 2066,7 мм
L2 = √(R 2 – h3 2 ) x 2 = √((1475) 2 – (400) 2 ) x 2 = 2007,8 мм
L3 = √(R 2 – h4 2 ) x 2= √((1475) 2 9006 8 – (600) 2 ) х 2 = 1905,58 мм
Примечание.
Круглая плита имеет арматуру с обеих сторон, поэтому значение будет умножено на 2, чтобы получить длину арматуры на перпендикулярной стороне.
Шаг 4 – Формат графика гибки стержней – круглая плита
Описание | Диаметр стержня (мм) |
Количество стержней | Длина резки (м) | Общая длина резки (м) | Вес на метр (кг/м) | Общий вес (кг) |
Л | 12 | 2 | 2,95 | 5,9 | 0,89 | 5.251 |
L1 | 12 | 4 | 2,07 | 8,28 | 0,89 | 7,369 |
L2 | 12 | 4 | 2,01 | 8.04 | 0,89 | 7,155 |
L3 | 12 | 4 | 1,91 | 7,64 | 0,89 | 6,799 |
26,57 кг |
Приятного обучения 🙂
Расчет армирования перекрытий | Как рассчитать количество стали
Плиты представляют собой горизонтальную бетонную конструкцию. Плиты армированы, то есть в них включена сталь, чтобы выдерживать (сжимающие) нагрузки, воздействующие на нее.
Иногда бетонные плиты непосредственно опираются на колонны без применения балок или ферм. Такие плиты известны как плоские плиты. Из-за сдвига и отрицательного изгиба вокруг колонн иногда требуется уменьшить напряжения, включив затвердевшую область плиты в окружающие области вершин колонн и расширяющихся колонн. Такая конструкция известна как плоскопанельная.
Весь R.C.C. Плиты перекрытий подразделяются на следующие категории: —
а. Односторонняя плита, b. Двухсторонняя плита, c. Плоская плита, д. Ребристая плита и e. Плита РБ

Расчет армирования плиты
Предположим,
Длина плиты = 50 футов.
А, Ширина плиты = 40 футов. Стержни
10 мм применяются на всех крышах.
Главный и шатунный стержень = 10 мм диам. @ 5 мк/с.
Дополнительный верх (в плите крыши) = 2 шт. 10 мм диам.
Расчет армирования плиты:
40-футовый стержень необходим:
Длина плиты = 50 футов = 50 x 12 = 600 дюймов.
Если стержень используется в зазоре 5 дюймов = 600/5 = 120 шт., необходим стержень.
Следовательно, необходимое количество стержней = 120 х 40 = 4800 футов.
Необходим 50-футовый стержень:
Ширина плиты = 40 футов = 40 x 12 = 480 дюймов.
Если стержень используется в зазоре 5 дюймов = 480 / 5 = требуется 96 стержней.
