Расчет армирования ленточного, плитного и свайного фундамента.

Содержание статьи

• 1 Пример расчета армирования ленточного фундамента
• 2 Пример расчета армирования плитного фундамента
• 3 Пример расчета армирования свайного фундамента
• 4 Пример расчета схемы и затрат на армирование фундамента

Часто в процессе подготовки к строительству возникает вопрос, какая толщина арматуры оптимальна? С одной стороны, правильный расчёт армирования фундамента влияет на его прочность, а следовательно надёжность и долговечность всего строения. Это особенно важно, учитывая, какие средства тратятся на строительство. С другой стороны – естественное желание не переплачивать.

Строители профессионалы выполняя расчет параметров армирования фундамента пользуются положениями СниП 52-01-2003 «Бетонные и железобетонные конструкции». В частном же строительстве, для расчета, более чем достаточно выполнения одного единственного правила: в площади сечения железобетонной конструкции доля суммарной площади всех армирующих стержней не должна быть менее одной тысячной (или 0,1 %).

Пусть формулировка кажется слегка запутанной, на самом деле пользоваться правилом несложно. Для наглядности произведём, в качестве примеров, несколько практических расчётов толщины и количества армаатуры для ленточного, плитного и свайного фундаментов. В вычислениях нам понадобятся некоторые исходные данные, их мы будем брать из нижеприведённой таблицы.

Таблица площади сечения арматуры для армирования ж/б конструкций
(ГОСТ 5781-82)

В зависимости от механических свойств арматурная сталь подразделяется на классы A-I (А240), А-II (А300), А-III (А400), A-IV (A600), A-V (A800), A-VI (A1000).

Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса A-I (A240) изготовляют гладкой, классов А-II (А300), А-III (А400), A-IV (A600), A-V (A800) и A-VI (A1000) — периодического профиля.

Пример расчета армирования ленточного фундамента

Проектируется ленточный фундамент с сечением:

• высота 1,8 м;
• ширина ленты 0,4 м.

Требуется рассчитать возможные варианты продольной арматуры и выбрать оптимальный.

Рассчитаем площадь сечения фундамента: 1,8 х 0,4 = 0,72 м.кв.

Минимальное суммарное сечение арматуры: 0,72 / 1000 = 0,00072 м.кв.

Разделив полученное значение на площади сечения арматуры различных диаметров (из вышеприведённой таблицы), получим минимально необходимое количество прожилин. Так для арматуры диаметром 6 мм имеем:

0,00072 / 0,0000285 = 25,30580079 шт.

Округлив полученное значение в большую сторону (для запаса прочности), получим: для того, чтобы произвести армирование фундамента с заданными размерами арматурой «шестёркой», понадобится смонтировать 26 продольных стержней. Конечно же – не самое лучшее инженерное решение.

Продолжив расчёт для других диаметров арматуры, получим следующие варианты:

• для стержней диаметра 6 мм — 26 шт, по аналогии ниже(пропущены мм. и шт.):
• 8  — 15;
• 10 — 10;
• 12 — 7 ;
• 14  — 5 ;
• 16  — 4 ;
• 18  — 4 ;
• 20  — 3 ;
• 22  — 3 ;
• 25  — 2 ;
• 28  — 2 ;
• 32  — 2 ;
• 36  — 1 ;
• 40  — 1 .

Нетрудно заметить, что «наши» варианты – это стержни арматуры диаметром 16 или 18 мм. Их на фундамент требуется 4 штуки — по два на нижний и верхний ярусы.

Пример расчета армирования плитного фундамента

Проектируется плитный фундамент под строение 8 на 5 метров. Толщина плиты 35 см. В распоряжении хозяина имеется арматура диаметром 10 мм. Требуется определить параметры арматурной конструкции.

Поперечное сечение. Определим его площадь: 8,0 х 0,35 = 2,8 м.кв.

Минимальное суммарное сечение арматуры: 2,8 / 1000 = 0,0028 м. кв.

Количество прожилин: 0,0028 / 0,000079 = 35,5 = 36 штук

(18 в верхнем слое и 18 – в нижнем).

Итого, в поперечном направлении в верхнем и нижнем слое содержится по 18 прутков арматуры.

Продольное сечение. Определим его площадь: 8,0 х 0,35 = 1,75 м.кв.

Минимальное суммарное сечение арматуры: 1,75 / 1000 = 0,00175 м.кв.

Количество прожилин: 0,00175 / 0,000079 = 22,2 = 23 штук, принимаем 24 шт. (12 в верхнем слое и 12 – в нижнем).

Итого, в поперечном направлении в верхнем и нижнем слое содержится по 12 прутков арматуры.

Пример расчета армирования свайного фундамента

Определим наиболее оптимальный и бюджетный способ армирования заливных свай круглого сечения диаметром 20 см (0,2 м).

Определим площадь сечения сваи:

S = ПR2 = 3,14 х (0,2 / 2)2 = 0,0314 м. кВ.

Минимальное суммарное сечение арматуры:

0,0314 / 1000 = 0,0000314 м.кв.

Путём деления полученного значения на табличные площади срезов арматуры различных диаметров, получим:

• для стержней диаметра 6 мм — 2 шт;
• 8 мм — 1 шт;
• 10 мм — 1 шт;
• 12 мм — 1 шт.

Результаты расчётов показывают, что двух стержней арматуры диаметром 6 мм вполне достаточно. Однако, армирование железобетонных изделий менее чем 3 прожилинами не рекомендуется, так как это резко снижает их прочность. В нашем случае самым дешёвым, но в то же время абсолютно отвечающим требованиям прочности выходом, будут 3 прутка диаметром 6 мм.

Пример расчета схемы и затрат на армирование фундамента

Требуется рассчитать схему и затраты на армирование плитного фундамента под двухэтажный коттедж прямоугольной формы размерами 7 на 9 метров с толщиной плиты 40 см.

1. Расчёт продольной арматуры (поперечное сечение 7,0 х 0,40).

Площадь сечения: 7 х 0,4 = 2,8 м.кв.

Минимальное суммарное сечение арматуры: 2,8 / 1000 = 0,0028 м.кв.

Сделаем расчёт для одного из диаметров арматуры, 8 мм;

Количество прожилин:

0,0028 / 0,0000503 = 55,6 = 56 штук, или по 28 внизу и вверху.

Рассчитаем ячейку арматурной сетки в этом случае:

От ширины плиты отнимем значение минимального расстояния от арматуры до наружной стенки (50 мм = 0,05 м), умноженное на два (слева и справа). На оставшейся длине равномерно разместим расчетное количество прутьев, а именно, разделим её на рассчитанное число прожилин минус один. Полученное значение и есть ширина ячейки:

A= (7,0 м – 2 х 0,05 м) / (28 – 1) = 0,26 м = 26 см.

Для продольного армирования нам понадобится 56 прутьев длиной по 9 м, итого общая длина арматуры диаметром 8 мм составит:

56 х 9 = 504 метра

По данным справочной таблицы, один погонный метр арматуры восьмерки весит 0,395 кг, значит, общий вес составит:

504 х 0,395 = 199 кг.

Проводим аналогичные расчёты для других видов арматуры и получаем:

• для  6 мм — 99 шт, ячейка 14 см, общий вес: 208 кг;
• 8 мм — 56 шт, ячейка 26 см, общий вес: 199 кг;
• 10 мм — 36 шт, ячейка 41 см, общий вес: 200 кг;
• 12 мм — 25 шт, ячейка 58 см, общий вес: 209 кг;
• 14 мм — 19 шт, ячейка 77 см, общий вес: 202 кг;
• 16 мм — 15 шт, ячейка 99 см, общий вес: 229 кг;
• 18 мм — 12 шт, ячейка 138 см, общий вес: 216 кг;
• 20 мм — 10 шт, ячейка 173 см, общий вес: 223 кг.

2. Расчёт поперечной арматуры (продольное сечение 9,0 х 0,40).

Площадь сечения: 9 х 0,4 = 3,6 м.кв.

Минимальное суммарное сечение арматуры: 3,6 / 1000 = 0,0036 м.кв.

Рассчитываем интересующие нас значения по нескольким диаметрам арматуры:

• для 6 мм — 127 шт, ячейка 14 см, общий вес: 207 кг;
• 8 мм — 72 шт, ячейка 25 см, общий вес: 199 кг;
• 10 мм — 46 шт, ячейка 40 см, общий вес: 199 кг;
• 12 мм — 33 шт, ячейка 56 см, общий вес: 213 кг;
• 14 мм — 24 шт, ячейка 81 см, общий вес: 188 кг;
• 16 мм — 19 шт, ячейка 99 см, общий вес: 222 кг;
• 18 мм — 15 шт, ячейка 127 см, общий вес: 224 кг;
• 20 мм — 12 шт, ячейка 178 см, общий вес: 208 кг.

Рассмотрим полученные значения. Ячейку при изготовлении плитного фундамента рекомендуется принимать равной 40…70 мм. В этот диапазон попадают два диаметра: 10 и 12 мм.

продольная:

• для 10 мм — 36 шт, ячейка 41 см, общий вес: 200 кг
• для 12 мм — 25 шт, ячейка 58 см, общий вес: 209 кг

поперечная:

• для 10 мм — 46 шт, ячейка 40 см, общий вес: 199 кг;
• для 12 мм — 33 шт, ячейка 56 см, общий вес: 213 кг.

Общий вес для диаметра 10 мм: 200+199 = 399 кг; общий вес для диаметра 12 мм: 209+213 = 422 кг.

Так как стоимость арматуры в большинстве определяется по массе, в нашем случае оптимальным вариантом будет пруток диаметром 10 мм. Геометрические параметры ячейки 41 х 40 см.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Подпишитесь на новые

Армирование ленточного фундамента: схема и расчет. Как армировать.

Бетонный камень имеет высокие показатели прочности на сжатие, но при нагрузках на разрыв этот материал не столь прочен. Поэтому необходимо производить армирование ленточного фундамента, которое компенсирует данный недостаток.

Стальные прутья (арматура), прокладываемые вдоль бетонной ленты, в верхней и нижней ее части, придают основанию здания жесткость, а также прочность на изгиб и разрыв.

Что необходимо знать: расчет армирования

Армирование ленточного фундамента

Перед тем, как начинать работу, нужно произвести расчет армирования ленточного фундамента. Его цель – узнать точную фактическую нагрузку на основание и, с учетом этого, подобрать подходящую арматуру. Следует учитывать, что это достаточно серьезный и важный процесс, поэтому будет лучше, если все расчеты произведут профессионалы.

Необходимо грамотно подобрать диаметр прутьев, а при их монтаже использовать определенный шаг. Например, если при сооружении гаража можно взять проволоку сечением до 1.2см, то для армирования ленточных фундаментов жилых зданий она не годится совершенно. Иными словами – под каждую конкретную постройку нужно высчитывать показатели строго индивидуально, делая, при этом анализ почвы и устанавливая глубину закладки основания.

Для придания жесткости фундаменту используется горячекатаный стальной прут марки А-III, имеющий периодический профиль и сечение 1 — 2.2см. Диаметр арматуры для ленточного фундамента обычно равен 1 — 2.2см, вспомогательные прутья имеют диаметр 0.4 — 10см.

Перед тем, как армировать ленточный фундамент, следует учитывать, что вертикальные пруты увеличивают прочность основания на срез. Эти нагрузки не столь велики. Вследствие этого, вертикально располагаемые стержни играют роль вспомогательных, а также служат стойками для поддержания нижнего и верхнего арматурных ярусов. Промежутки меж вертикальными прутьями должны равняться 50-80см.

Чтобы стальная арматура была надежно защищена от воздействия окружающей среды, ее нужно утапливать в слой бетонной смеси на 5-6см для верхнего пояса и не меньше, чем на 7см для нижнего пояса. Промежуток меж горизонтальными ярусами арматуры должен составлять не больше 30см. Как правило, когда производится армирование заглубленного ленточного фундамента, применяется 2-4 прутьев в верхнем поясе и нижнем, соответственно.

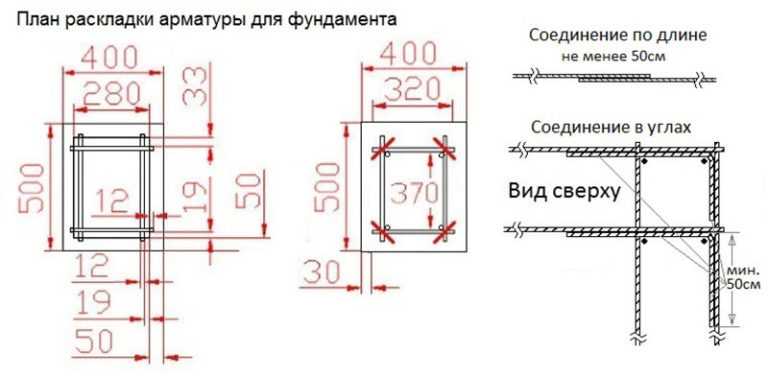

Схема армирования ленточного фундамента

После того, как траншея под фундамент будет вырыта, необходимо сбить деревянную опалубку. На стенках щитов, при помощи строительного степлера, закрепите пергамин, который будет служить гидроизоляцией. Верхнюю кромку будущей бетонной ленты обозначьте натянутым шнуром либо леской, так вам удобней будет рассчитать расположение ярусов проволоки. Далее, схема армирования ленточного фундамента такова:

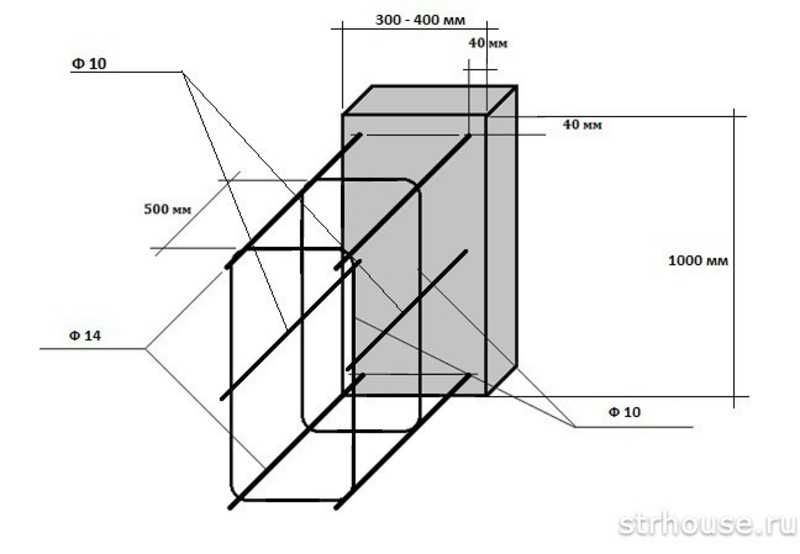

Схема армирования: арматурный каркас расположен на расстоянии 5 см от поверхности

На дне траншеи разложите куски кирпича, они будут служить опорами для нижнего яруса арматуры. Помимо этого, прут будет расположен на необходимой высоте от грунта. От краев траншеи каркас должен отступать на 5см. Так, при сооружении фундамента прутья будут находиться полностью внутри бетонной смеси, что и нужно для увеличения прочности основания и большей его долговечности.

Ячейки каркаса должны обладать размером 20×30см. Наилучший вариант, при армировании ленточного фундамента, когда прутья не имеют излишних соединений, ставьте их цельными – так каркас будет надежней.

Вязка арматуры специальный крючком и вязальной проволокой

Сначала по периметру траншеи вбейте стержни, к ним прикрутите сперва нижний, а затем верхний ярус каркаса. Делайте это специальной вязальной проволокой и особым крюком либо вязальным пистолетом. Если не нашли такой крючок в магазине, его можно смастерить из подручных средств. С ним работа становится гораздо проще.

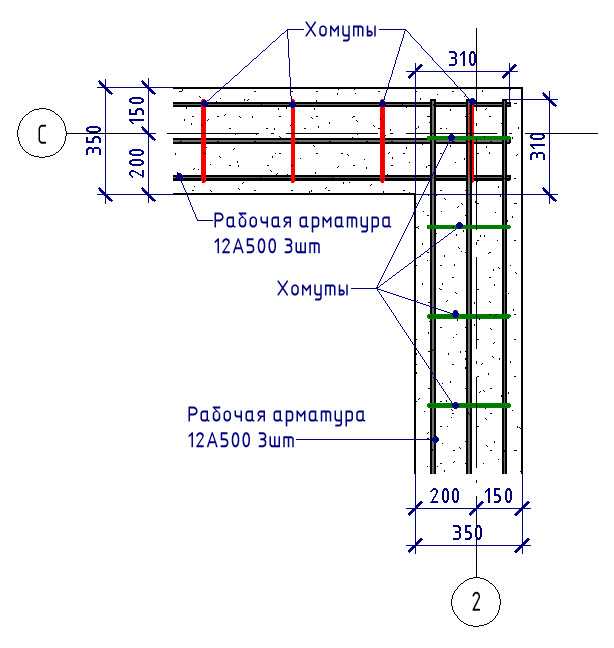

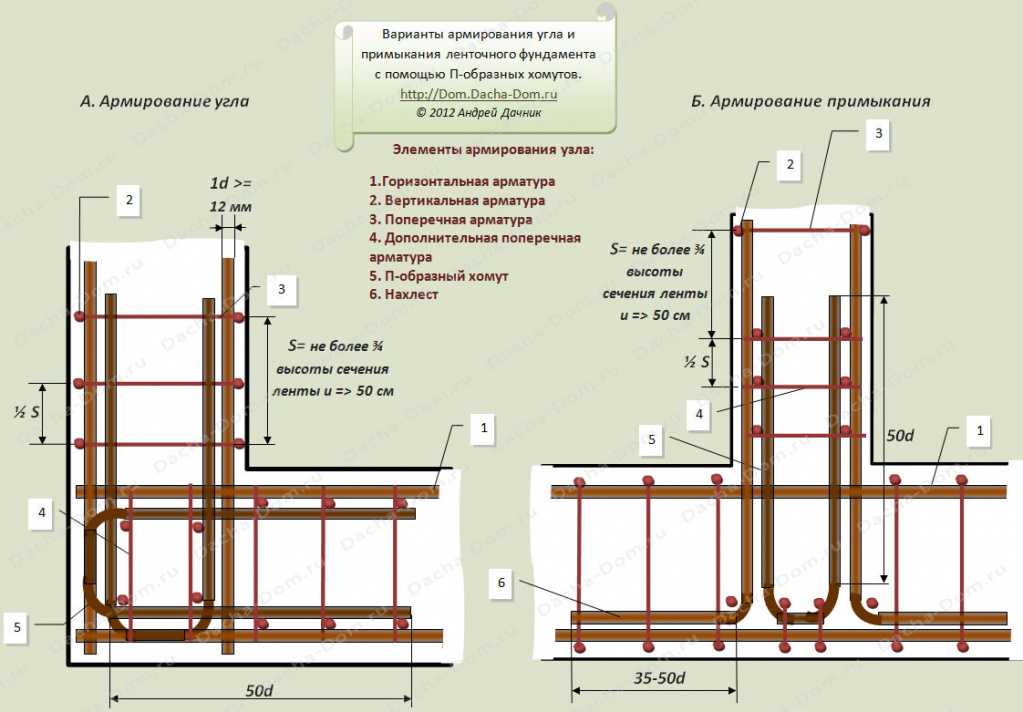

Армирование угла

Закончив армирование ленточного фундамента своими руками, вы получите единую обрешетку, имеющую хорошей устойчивость, нужную для того, чтоб она сохраняла форму в процессе заливки бетонной смеси и штыкования.

Так выглядит армированный фундамент в конце работы

Теперь фундамент можно заливать бетоном. После заливки фундамента он должен отстояться при этом его необходимо накрыть. Нагружать фундамент можно только через 2-3 недели.

Фундамент после заливки бетоном нужно накрыть и дать отстояться

Несколько советов от экспертов

1. С тем, чтобы изготавливаемый каркас был более надежным, рекомендуется прутья закреплять «в клеточку»: один их ряд размещать под углом в 90 градусов к другому.


2. Не так уж редко, когда производится армирование ленточного монолитного фундамента, каркас собирается при помощи электросварки. Стоит отметить, что она воздействует на физические характеристики металла в точках швов, делая его более хрупким, кроме этого, сварочные стыки получаются тонкими. Поэтому связка арматуры проволокой более надежна. Для этого берите стальную отожженную проволоку.
3. Вместо кусков кирпичей, служащих опорой арматуры, можно использовать специальные промышленные ластиковые держатели.
4. Эффективный прием, который дает возможность увеличить прочность ленты основания, состоит в том, что прутки в углах загибаются, а их соединение делается внахлест на расстоянии около 60/70см от угла. Произведенное подобным образом армирование ленточного фундамента, придает ему еще большую надежность.

Проект плотного фундамента « Гражданское строительство

Проект плотного фундамента:

Плотный фундамент представляет собой подконструкцию, которая поддерживает расположение колонн или стен в ряд или ряды и передает нагрузку на грунт с помощью сплошная плита с углублениями или отверстиями или без них. Здесь мы обсуждаем пошаговую процедуру проектирования ростверка.

Допустимая несущая способность грунта

Согласно IS 1893: 1 Кл. 6.3.5.2 допустимое опорное давление в грунте может быть увеличено в зависимости от типа фундамента, таким образом, несущая способность грунта увеличивается на 50% при условии, что это будет ростверк.

Затем рассчитывают безопасную несущую способность грунта с применением коэффициента запаса 1,2

Глубина фундамента

Обычно глубина ростверка должна быть не менее 1 м (ИС 2950 ч. 1 п. 4.3 )

D _F = 𝑞 _{𝑢 /} 𝛾 _𝑠 × (1 -𝑠𝑖𝑛ø) ² / (1+𝑠𝑖𝑛 𝑠𝑖𝑛) ²

, где

D _{F = DIBLE фундамент}

q _u = допустимая несущая способность грунта

𝛾 _𝑠 = удельный вес грунта

Ø = угол естественного откоса грунта

Однако нижняя поверхность проектируемого фундамента будет располагаться на уровне 1 м ниже, на котором грунт не подвергается сезонным объемным изменениям.

Расчет эксплуатационных нагрузок

Эксплуатационные нагрузки включают все нагрузки от колонн, лестниц, лифтов и других вертикальных или наклонных конструкций, которые соединены с фундаментом и передают нагрузку на ростверк. 10% увеличивается на собственный вес фундамента.

Площадь фундамента

Допущение: Все вышеуказанные реакции верхнего строения принимают за неэксцентрическую прибавку к грунту.

Необходимую площадь фундамента можно рассчитать по данной формуле

Площадь фундамента = общая эксплуатационная нагрузка / допустимая несущая способность грунта

Если расчетная площадь фундамента превышает 50% площади цоколя, то только плот используется фундамент. Но обычно плот предоставляется, если расчетная площадь превышает 70%. Плот становится обязательным для тех зданий, которые имеют подземные подвалы.

Расчет эксцентриситета

Практически во всех зданиях присутствует эксцентриситет нагрузки. Для расчета эксцентриситета необходимо найти центр тяжести площади фундамента и нагрузку.

Для прямоугольного основания, ЦТ площади основания = L/2, B/2

ЦТ нагрузки (X ^‘ , Y ^‘ ) = ∑P _i * x _i / P _всего , ∑P _i * y _i / P _всего

Эксцентриситет относительно обеих осей:

e _x = L/2 – X’ и

e _y = B/2 – Y’

Рассчитать давление грунта в углу каждой полосы с обеих сторон для расчета момента

Где, f = давление грунта в точке x,y

x и y расстояние точки от оси y и x соответственно

M _x = момент о оси x = P _TOT * E _Y

M _Y = момент около x-оси = P _TOT * E _x

I _x * E _x

I _X = Момент инерции относительно оси x = L B ³ /12

I _y = Момент инерции относительно оси y = L ³ B/12

Расчет толщины плота

i. Расчет глубины по моментному критерию (IS 456: 2000, ПРИЛОЖЕНИЕ G 1.1):

M _U = 0,133 F _CK B D ² [для FE500]

, где

M _U = Максимальный момент

F _CK = Характерная сила в бетоне

F _CK = Характерная сила в бетоне 9000

3 CK = характерная сила. b = ширина этой полосы

d = фактическая толщина ростверка

ii. Расчет глубины от двустороннего сдвига:

Глубина плота будет зависеть от двухстороннего сдвига на одной из внешних колонн. В случае, если местонахождение критического сдвига неочевидно, может потребоваться проверка всех мест. Если сдвиговая арматура не предусмотрена, расчетное касательное напряжение в критическом сечении не должно превышать K _с ×τ _в . т. е. τ _v ≤ K _с × τ _c . (IS 456: 2000, кл. 31.6.3.1)

Где,

K _s = (0,5 + β _c ), но не более 1, βc — отношение короткой стороны к длинной стороне колонны /капитал; и

τ _c = 0,25 √𝑓 _𝑐𝑘 в расчетном методе предельного состояния.

Обычно толщина конструкции ростверка зависит от продавливающего сдвига. Толщина должна быть максимальным значением, полученным из критерия момента или критерия сдвига.

Расчет арматуры по обеим осям

По обеим осям арматура рассчитывается на основе максимального момента на этой полосе в обоих направлениях. Для оси обычно берется полоса с максимальным моментом и одинаковое количество арматуры размещается по всей площади основания в этом направлении.

Из (IS 456: 2000, Приложение G 1.1)

M _U = 0,87 × F _Y × A _ST × (D — 𝑓 _𝑦 × 𝐴 _𝑠𝑡 /× × × × × × × × × × _𝑦 × _𝑠𝑡 /× × × × × × _𝑠𝑡 /× × × × _𝑠𝑡 /× × _𝑦 × _𝑠𝑡 /× _𝑦 × _𝑠𝑡 /×

Рассчитайте длину разработки

Длина развития (L _D ) задается (IS 456: 2000, CL. 26.2.1)

𝐿 _𝑑 = ∅ × _𝑠 /4 ×

Где,

∅ = диаметр арматурной полосы

𝜎 _𝑠 = 0,87 F _y = напряжение на стальной стержне

𝜏 _𝑏𝑑 = Прочность на связу кл. 26.2.1.1

𝐿 _𝑑 ≤ 1,3×𝑀1/𝑉+𝑙 _𝑜 (IS 456 : 2000, кл. 26.2.3.3)

где,

l _o = Эффективная глубина или 12∅, в зависимости от того, что больше

M ₁ = момент сопротивления этой секции

2 V поперечная сила в сечении из-за расчетных нагрузок

Несущая способность бетона

Передача нагрузки от колонны к основанию :

Номинальное напряжение смятия в бетоне колонны (σ _br ) = P _u

Допустимое напряжение смятия = 0,45×fck (IS 456: 2000, кл. 34.4)

При превышении допустимого напряжения смятия на бетон в пределах опорного или опорного элемента должно быть предусмотрено армирование на развиваемое избыточное усилие дюбелями. (IS 456: 2000, кл. 34.4.1)

Должен быть предусмотрен дюбель площадью не менее 0,5% площади поперечного сечения поддерживаемой колонны и не менее четырех стержней. Диаметр дюбелей не должен превышать диаметр стержня колонны более чем на 3 мм. (IS 456 : 2000, кл. 34.4.1)

ЧИТАЙТЕ ТАКЖЕ

ПЛОТНЫЙ ФУНДАМЕНТ

Пример примера проектирования фонда Raft

Tags: дизайн Mat Foundation Foundation

[PDF] модельные тесты для полосового фундамента на глине, усиленном геотекстильными слоями

• Corpus Id: 56300061

 @article {sakti19879
2222222222 @article {sakti198720
2222222222222.
  title={МОДЕЛЬНЫЕ ИСПЫТАНИЯ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА НА ГЛИНЕ, АРМИРОВАННОЙ ГЕОТЕКСТИЛЬНЫМИ СЛОЯМИ},
  автор = {Джони П. Шакти и Браджа М. Дас},
  journal={Запись транспортного исследования},
  год = {1987}
}
 Дж. П. Шакти, Б. Дас
 Опубликовано в 1987 г.
 Геология

 Транспорт Протокол исследования
 В лаборатории была исследована предельная несущая способность модельного ленточного фундамента, опирающегося на насыщенную мягкую глину, армированную изнутри слоями геотекстиля. Геотекстиль, использованный для исследования, представлял собой нетканый полипропиленовый термоскрепленный материал. На основании результатов настоящих испытаний слои геотекстиля, укладываемые под фундамент на глубину, равную ширине фундамента, оказывают определенное влияние на повышение кратковременной предельной несущей способности. Для максимальной эффективности…

 onlinepubs.trb.org
 Несущая способность двух сомкнутых ленточных фундаментов на мягкой глине, армированной геотекстилем
 Много лет назад были продемонстрированы положительные эффекты использования армирования для улучшения свойств грунта. За последние три десятилетия применение полимерной арматуры, такой как…
 Повышение несущей способности мелкозаглубленного фундамента на армированной георешеткой илистой глине и песке
 П. Колай, Санджив Кумар, Д. Тивари
 Геология
 2013
 В настоящем исследовании исследуется улучшение несущей способности илистого глинистого грунта с тонким слоем песка сверху и размещением георешеток на разной глубине. Были проведены модельные испытания для…
 Несущая способность глинистого грунта, армированного георешеткой
 Prachi Lingwal, A. Gupta
 Геология
 2018
 приводят к низкой несущей способности и осадке, превышающей допустимую. Это может привести к повреждению конструкции…
 Несущая способность жесткого мелкозаглубленного основания на мелкозернистом песке, армированном георешеткой — экспериментальное моделирование
 Улучшение несущей способности и осадочных характеристик жесткого мелкозаглубленного основания на мелкозернистом песке дюн с помощью армирования георешеткой указывает на удовлетворительное поведение. В этом исследовании…
 Исследование инженерных характеристик армированной георешеткой глины
 Prachi Lingwal
 Геология
 2019
 Строительные работы имеют низкую прочность на сдвиг и несущую способность на связном грунте. Таким образом, снижается долговечность конструкции и в ближайшем будущем она может выйти из строя. Раньше до…
 Полевые испытания круговых оснований на армированном зернистом слое засыпки, перекрывающем глиняный слой
 М. Ламан, Абдулазим Йылдиз, М. Орнек, А. Демир
 Геология, машиностроение
 3000 Несущая способность и осадка круглой неглубокой жесткой пластины на уплотненном слое зернистой засыпки с армированием георешеткой и без нее, залегающей на природной глинистой залежи с низким…
 Численное параметрическое исследование ленточного основания на армированных грунтах насыпи
 М. Абу-Фарсах, Цзе Гу, Г. Вояджис, Минцзян Тао
 Инженерное дело, геология
 2007
 Для оценки преимуществ армирующей насыпи с низкой пластичностью был проведен анализ методом конечных элементов георешетки под ленточным фундаментом с точки зрения конечного…
 Круглые фундаменты на песчаной подушке, армированной геотекстилем
 П. К. Басудхар, С. Саха, Кусик Деб
 География
 2007
 ANALYTICAL SOLUTION FOR CALCULATION OF BEARING CAPACITY OF SHALLOW FOUNDATIONS ON GEOGRID-REINFORCED SAND SLOPE
 Vahid Rostami, M. Ghazavi
 Geology, Engineering
 2015
 Abstract– The bearing capacity фундаментов, опирающихся на склоны, обычно рассчитывают по эмпирическим уравнениям. В последние годы было продемонстрировано, что геосинтетический армированный грунт может…0339
 R. Michalowski, Lei Shi
 Геология
 2003
 В то время как об устойчивости грунтов основания написано много, предельные нагрузки на армированные грунты изучены в гораздо меньшей степени. Имеются убедительные экспериментальные…
 ПОКАЗАНЫ 1-4 ИЗ 4 ССЫЛОК
 Испытания несущей способности армированных земляных плит
 J. Binquet, Kenneth L. Lee
 Геология
 1975
 Представлены результаты примерно 65 испытаний несущей способности с использованием 3-дюймовой опоры. (75 мм) широкий ленточный фундамент на песке, армированный полосами алюминиевой фольги.
