считаем нагрузку и подбираем материалы для строительства

Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте. Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить такие важные параметры, как сечение арматуры и площадь нагрузки.

В этой статье мы поможем вам изучить расчет плиты перекрытия и его нюансы, а также познакомим с основными данными и документами. Современные онлайн-калькуляторы – дело хорошее, но если речь идет о таком ответственном моменте, как перекрытие жилого дома, советуем вам перестраховаться и лично все пересчитать!

Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник.

Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

В этой статье мы научим вас рассчитывать нагрузку на 1 кв. метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам. Если сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример расчета плиты на бесконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать один ее метр для начала. Профессиональные строители используют для этого специальную формулу. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этого вам нужно будет познакомиться с такими формулами:

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе.

Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Еще один немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно если ее устанавливают на недостаточно прочные материалы.

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и чистовой пол дадут еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр.

Именно монолитную плиту перекрытия, в отличие от деревянных или металлических балок, рассчитывают по поперечному сечению. Ведь бетон само по себе – неоднородный материал, и его предел прочности, текучести и других механических характеристик имеет значительный разброс.

Что удивительно, даже при изготовлении образцов из бетона, даже из одного замеса получаются разные результаты. Ведь здесь много зависит от таких факторов, как загрязненность и плотности замеса, способов уплотнения и других технологических факторов, даже так называемой активности цемента.

При расчете монолитной плиты перекрытия всегда учитывается и класс бетона, и класс арматуры. Само сопротивление бетона принимается всегда на значение, на какое идет сопротивление арматуры. Т.е., по сути, на растяжение работает именно арматура. Сразу оговоримся, что здесь существует несколько расчетных схем, которые учитывают разные факторы.

Например, силы, которые определяют основные параметры поперечного сечения по формулам, или расчет относительно центра тяжести сечения.

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно.

Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см². Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

Расчет плиты перекрытия

Добавил:

Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.

Вуз:

Предмет:

Файл:

=жбк!=.docx

Скачиваний:

Добавлен:

Размер:

2.17 Mб

Скачать

Блок: 1/2 | Кол-во символов: 567
Источник: https://StudFiles.net/preview/2855527/

Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

  • по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
  • они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
  • с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
  • цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
  • К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Блок: 2/6 | Кол-во символов: 1655
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Калькулятор

Сервис бесплатной оценки стоимости работы

  1. Заполните заявку. Специалисты рассчитают стоимость вашей работы
  2. Расчет стоимости придет на почту и по СМС

Номер вашей заявки

Прямо сейчас на почту придет автоматическое письмо-подтверждение с информацией о заявке.

Оформить еще одну заявку

Блок: 2/2 | Кол-во символов: 308
Источник: https://StudFiles.net/preview/2855527/

Как чертить план перекрытий и покрытий

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов.

Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов.

Блок: 3/15 | Кол-во символов: 755
Источник: https://astgift.ru/raschet-plity-perekrytija/

Шаг 2. Проектируем геометрию плиты

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример рассчета плиты на безконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать ее один метр для начала. Профессиональные строители используют для этого специальную формулу, и приведет пример такого расчета. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этом вам нужно будет познакомиться с такими формулами:

Дальше – по предложенным шагам.

Блок: 3/6 | Кол-во символов: 1068
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

Калькулятор расчета монолитного плитного фундамента

Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и  размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

Блок: 4/15 | Кол-во символов: 544
Источник: https://astgift.ru/raschet-plity-perekrytija/

Шаги черчения плана перекрытия и покрытия

Обратите внимание на план несущих стен, предоставленный снизу. Мы видим, что все стены не без проемов. Это важный момент. На этом этапе уже у здания должны быть перемычки над проемами.

Использование плана здания без перемычек затруднит процесс раскладки плит перекрытий.

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков — их должно быть как можно меньше.

Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).

Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать.

После того, как плиты перекрытий установлены над одной из частей плана, необходимо переходить к другой и так далее, до полного завершения составления плана перекрытий.

Вычерчивание планов перекрытия с балочными перекрытиями, монолитными железобетонными, панельными имеют общую последовательность с составлением плана перекрытий, указанного выше.

Блок: 5/15 | Кол-во символов: 1205
Источник: https://astgift.ru/raschet-plity-perekrytija/

Определения максимального изгибающего момента для нормального (поперечного) сечения балки

Для бесконсольной балки на двух шарнирных опорах (в данном случае — плита перекрытия, опирающаяся на стены, на которую действуют равномерно распределенные нагрузки) максимальный изгибающий момент будет посредине балки. 2) / 8 = 1800 кг/м.

Необходимо знать, что расчет железобетонной арматуры по предельным усилиям согласно СП и СНиП основывается на следующих расчетных предпосылках:

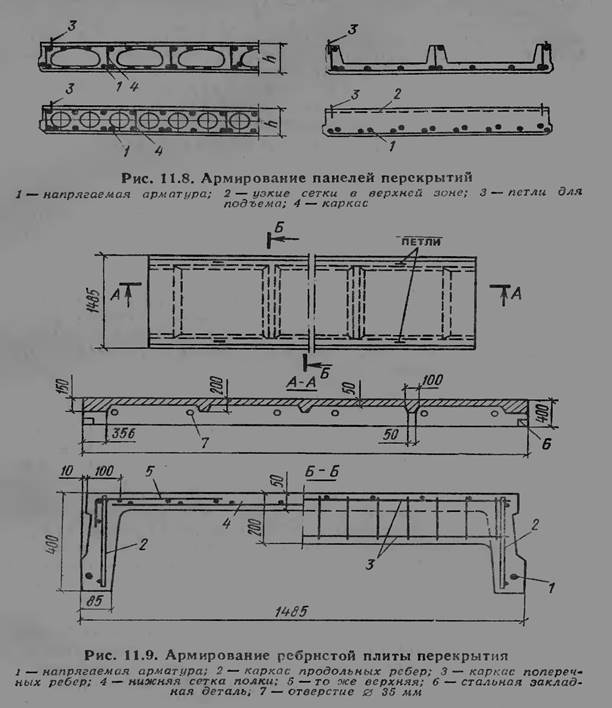

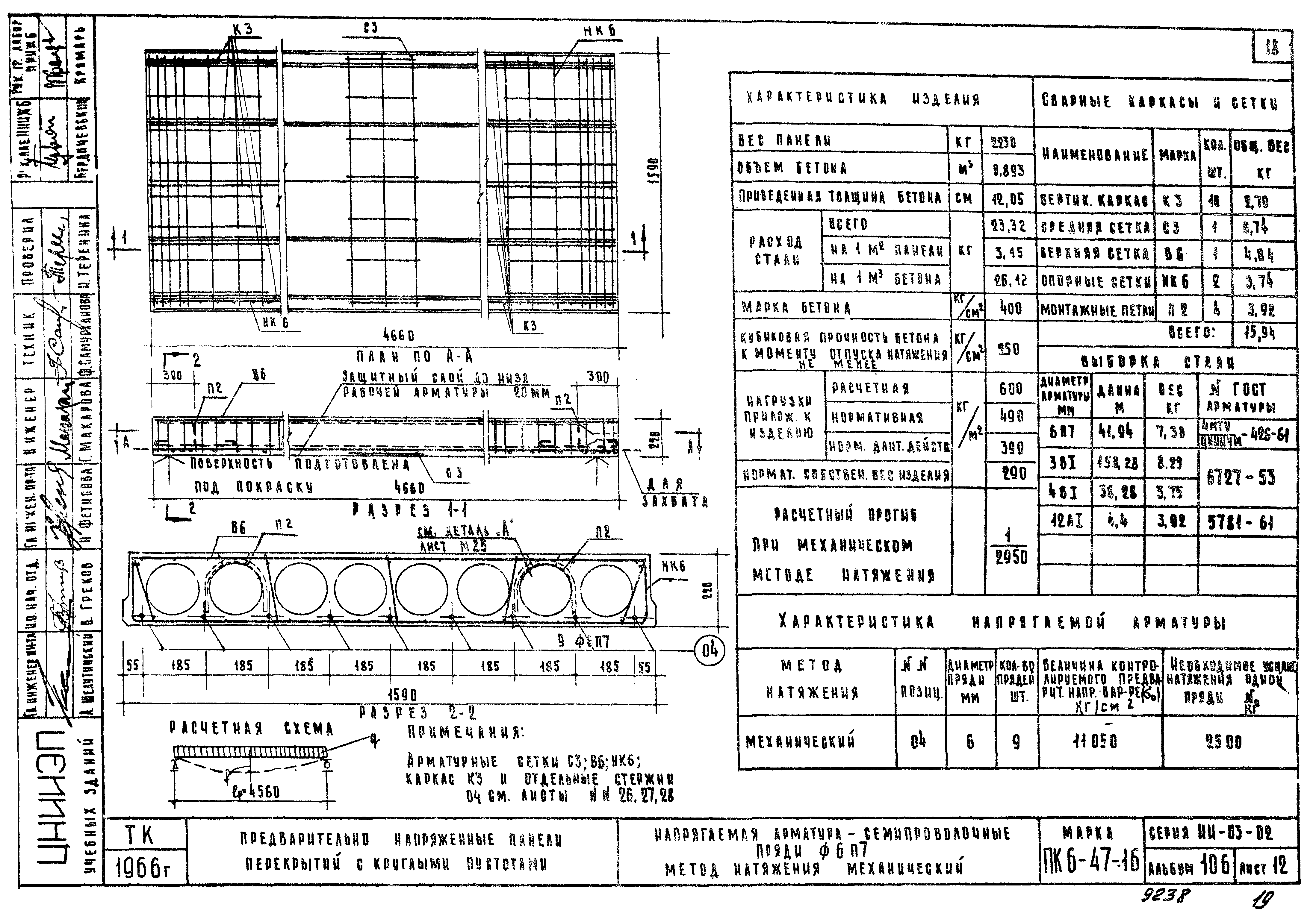

Схема пустотелой армированной плиты перекрытия

  1. Сопротивление бетона растяжению следует принять равным 0. Подобное допущение производится на том основании, что сопротивление бетона растяжению гораздо меньше сопротивления растяжению арматуры (ориентировочно в 100 раз), следовательно, в растянутой зоне конструкции из железобетона могут образовываться трещины из-за разрыва бетона. Таким образом на растяжение в нормальном сечении работает только арматура.
  2. Сопротивление бетона сжатию следует принять равномерно распределенным по зоне сжатия. Оно принимается не более расчетного сопротивления Rb.
  3. Растягивающие максимальные напряжения арматуры следует принимать не более, чем расчетное сопротивление Rs.

Чтобы не допускать эффект образования пластического шарнира и обрушения конструкции, которое возможно при этом, соотношение E высоты сжатой зоны бетона у к расстоянию от центра тяжести арматуры к верху балки h0, E = y/h0, должно быть не более, чем предельное значение ER. Предельное значение должно определяться по следующей формуле:

ER = 0.8 / (1 + Rs / 700).

Это эмпирическая формула, которая основывается на опыте проектирования конструкций из железобетона. Rs — расчетное сопротивление арматуры в МПа. Однако стоит знать, что на данном этапе с легкостью можно обойтись и таблицей граничных значений относительной высоты сжатой зоны бетона.

Блок: 6/10 | Кол-во символов: 1891
Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

Пример расчета монолитной плиты перекрытия в виде прямоугольника

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

  • при λ > 3, продольный больше поперечного в пять раз;
  • при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m2 = 0.49*m1.

Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

  • Fa1 = 3.845 кв. см;
  • Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

  • продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см;
  • поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.

© 2019 stylekrov.ru

Блок: 6/6 | Кол-во символов: 1724
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП «Железобетонные и бетонные конструкции. Основные положения», а также в своде правил СП «Железобетонные и бетонные конструкции без предварительного напряжения арматуры».

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть — подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Блок: 2/10 | Кол-во символов: 3074
Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

Смета стоимости монолитной плиты

Среди преимуществ способа нужно отметить простоту и высокую скорость проведения монтажных мероприятий. Нужно отметить, что продукция бывает пустотной и монолитной, но в каждом случае гарантируются высокий уровень надежности, стойкости к огню и влаге. Сборные плиты идеально подходят для создания пролетов, отличающихся простой геометрической формой.

  • Монолитные плиты могут устанавливаться на определенном месте с помощью опалубки, бетонной заливке, армирования. Данная методика успешно используется, если пролеты здания обладают сложной геометрической формой. Предполагается, что схема армирования монолитного перекрытия при таком раскладе должна разрабатываться с помощью специалиста, который поймет, как нужно настилать арматуру по всему пространству дома. Конструкция должна устанавливаться на несущие стены здания, причем минимальная ширина опирания должна достигать 120 миллиметров при толщине используемой плиты не больше 100 миллиметров.
  • Сборно-монолитные плиты представлены изделиями, которые создаются в заводских, а также в домашних условиях. Данный метод идеально зарекомендовал себя даже при пролетах, отличающихся сложной геометрической формой. Сборно-монолитные плиты позволяют гарантировать надежность, жесткость, стойкость возводимого здания.
  • Продукция Terifa представляет собой достойную замену прежним перекрытиям. Terifa состоят только из сборных частей, отличающихся высоким уровнем прочности. Предполагается возможность проведения работ по возведению подобных конструкций без подъемных кранов и создания опалубки.
  • Блок: 8/15 | Кол-во символов: 1569
    Источник: https://astgift.ru/raschet-plity-perekrytija/

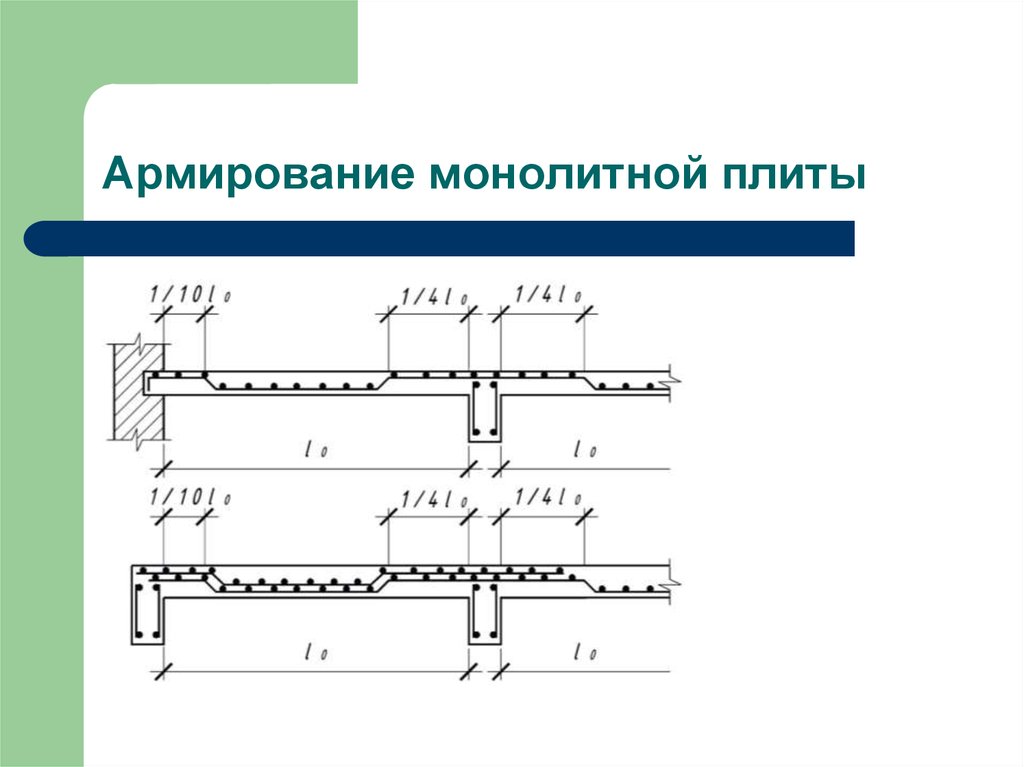

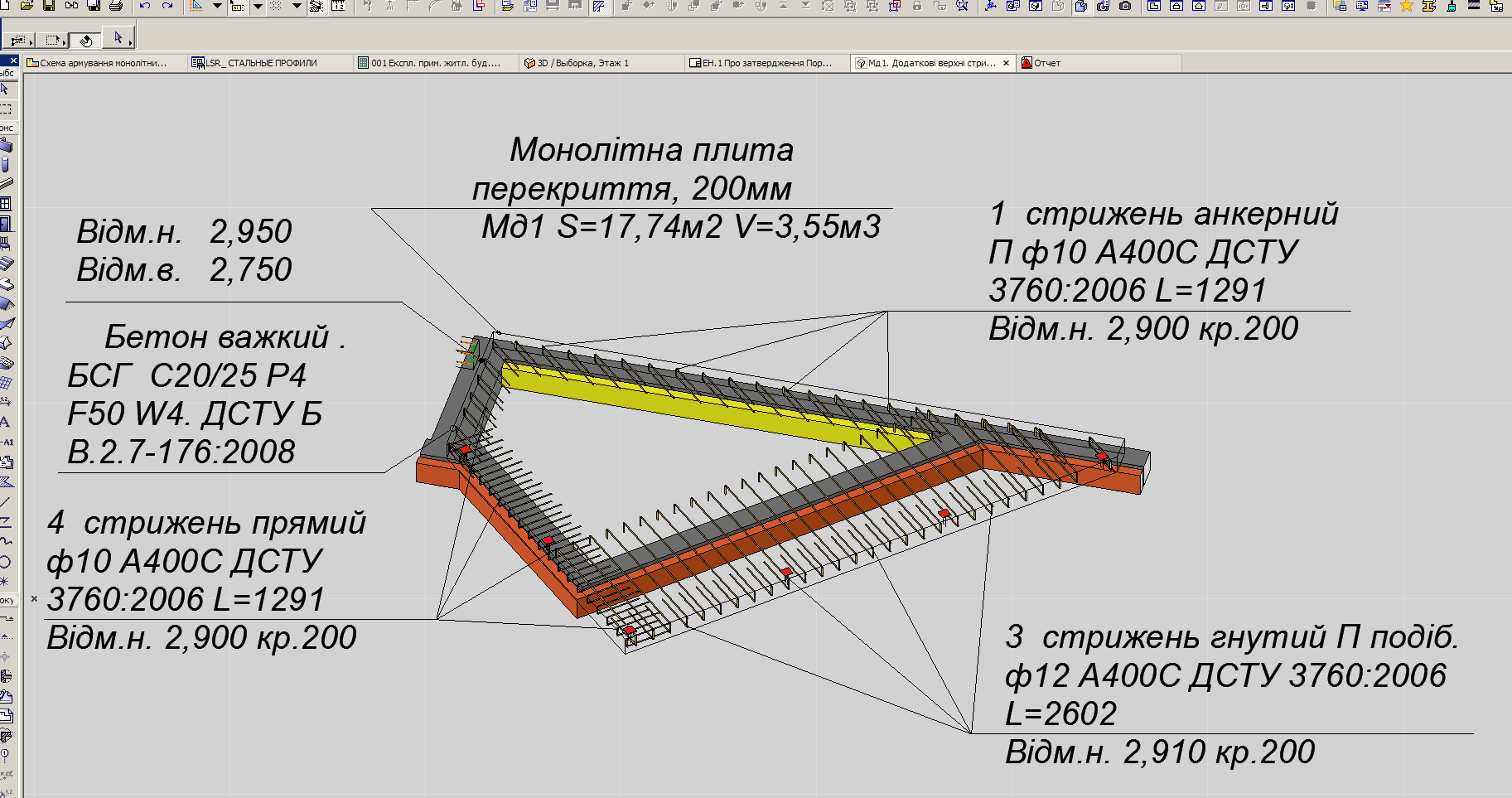

    Армирование монолитных плит перекрытия: основные задачи

    Почему нужно проводить армирование плит? Какие основные задачи оказываются достигнутыми благодаря соответствующим строительным мероприятиям?

    Монолитные плиты в последнее время становятся все более востребованными. Без них невозможно представить современное строительство, которое существенно упрощается и ускоряется. Среди преимуществ используемой продукции нужно отметить долговечность, влагостойкость и огнеупорность. В результате предполагается возможность для создания теплых перекрытий, которые будут гарантированно защищать жилые помещения от ветра и сильного холода.

    Однако понимание физики определяет необходимость армирования монолитной конструкции. Итак, почему требуется позаботиться об армировании? Все обусловлено неправильным распределением нагрузки, которая становится излишней даже для самого крепкого, прочного бетона.

    В каждом случае поперечное армирование плиты перекрытия позволяет укрепить создаваемую конструкцию, продлевая срок ее эксплуатации. В большинстве случаев процесс протекает с применением арматуры, диаметр которой составляет от восьми до четырнадцати миллиметров. Кроме того, предполагается создание каркаса, который устанавливается внутри бетонной плиты. Визуально используемый каркас напоминает решетку, причем расстояние между установленными прутьями может быть разным. 2 / 23.

    Для частных случаев можно получить некоторые определенные значения:

    1. Плита в плане 6х6 м — Mx = My = 1.9тм.
    2. Плита в плане 5х5 м — Mx = My = 1.3тм.
    3. Плита в плане 4х4 м — Mx = My = 0.8тм.

    При проверке прочности считается, что в сечении имеется сжатый бетон сверху, а также растянутая арматура снизу. Они способны образовать силовую пару, которая воспринимает моментное усилие, приходящее на нее.

    Блок: 10/10 | Кол-во символов: 1122
    Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

    Армирование плиты перекрытия: основные преимущества

    Современная методика, которая открывает новые возможности в строительстве, обладает важными преимуществами.

    1. Отсутствует необходимость в поиске тяжелой техники, а точнее – кранов.
    2. Присутствует возможность для успешного возведения конструкции любой формы.
    3. Перекрытие может порадовать высоким уровнем прочности, стойкостью к любым внешним факторам.
    4. Для армированной плиты в качестве опор могут использоваться дополнительные конструкции, например, стены и колонны.
    5. Можно проводить армирование монолитной плиты для зданий, где влажность достигает 60%. Если же на внутренних стенах присутствует пароизоляция, влажность в помещении может составлять 75%.
    6. Гарантируется оптимальный уровень звуковой изоляции.

    Блок: 10/15 | Кол-во символов: 752
    Источник: https://astgift.ru/raschet-plity-perekrytija/

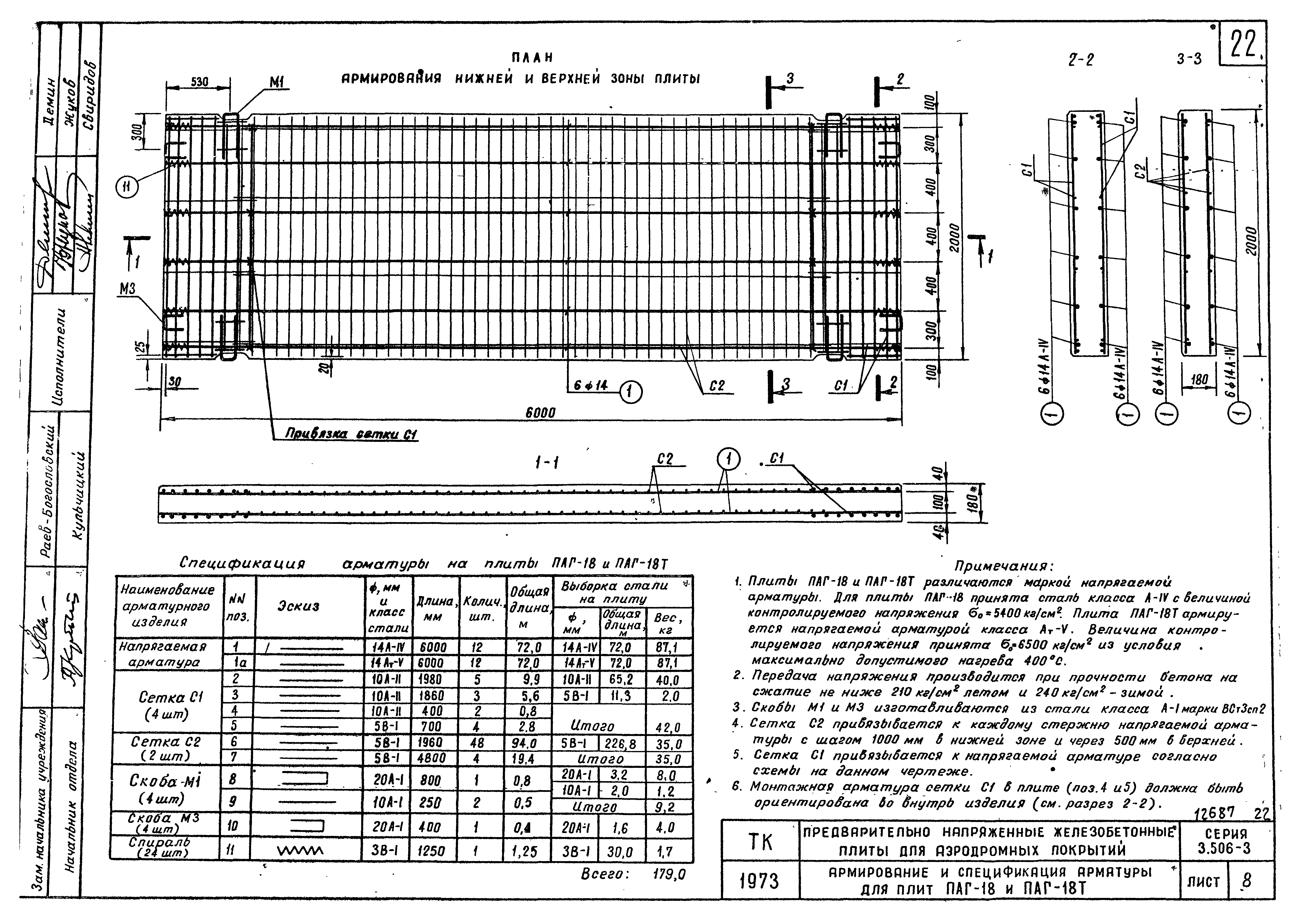

    Как армировать монолитную плиту: основные правила

    Перед проведением запланированных мероприятий нужно принимать во внимание важные правила. В обязательном порядке нужно руководствоваться технологическим планом, который определяет конечный результат.

    1. Предполагается возможность использования напряженной сетки, включающей в себя высокопрочные канаты. Предполагается возможность использования сетки для армирования конструкций, которые перекрывают пролеты и с длиной больше 8 метров.
    2. Для армирования можно использовать обычные сварочные сетки, которые включают в себя прутья с диаметром свыше 6 миллиметров. Расстояние между подобными прутьями не должно превышать 60 сантиметров.
    3. Толщина платформы и ширина создаваемого перекрытия являются взаимосвязанными. Армирование монолитной плиты должно осуществляться на основе прутьев только, если толщина платформы будет меньше ширины перекрытий. По данной причине перед проведением строительных мероприятий нужно проводить расчет.
    4. Толщина платформы меньше пятнадцати сантиметров позволяет использовать только однослойной армирование плиты перекрытия. При большей толщине присутствует возможность создания двух слоев, благодаря чему конструкция приобретет оптимальные технические характеристики.
    5. Для заливки арматуры нужно использовать жидкий бетон. Идеальный вариант – это бетон марки М200. В противном случае используемые материалы не смогут обрести оптимальную прочность.
    6. Предполагается проведение расчета для того, чтобы гарантировать создание правильной конструкции с оптимальными зонами усиления. Специальная обработка требуется для мест, которые касаются с опорами конструкции, отверстиями, серединой плитой, предполагают наличие скопления нагрузок.
    7. Вспомогательное армирование перекрытий используется, прежде всего, только для отверстий, основное – на полноценной основе. Несмотря на это, расчет опалубки нужно выполнять на всю длину конструкции.

    Блок: 11/15 | Кол-во символов: 1896
    Источник: https://astgift.ru/raschet-plity-perekrytija/

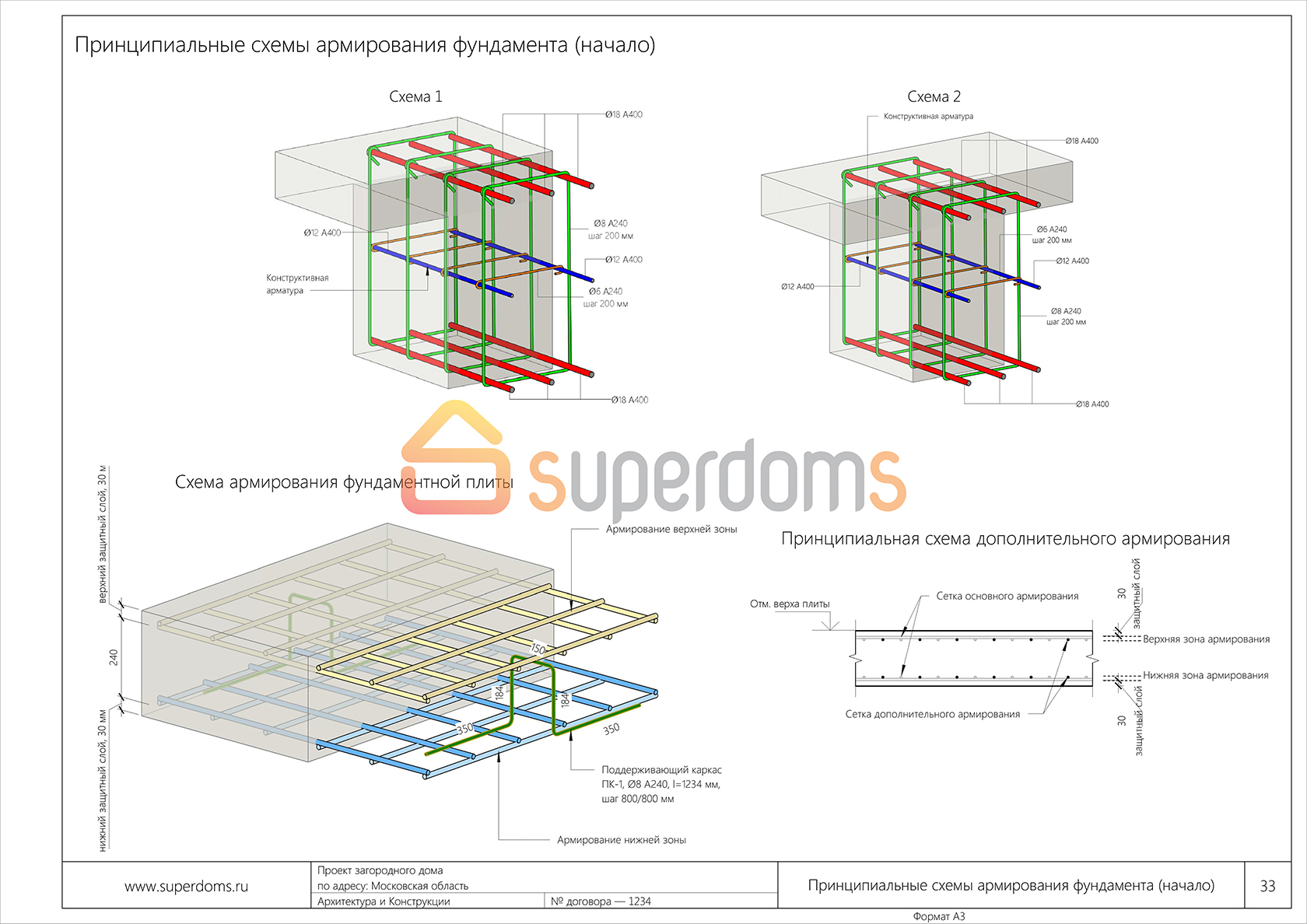

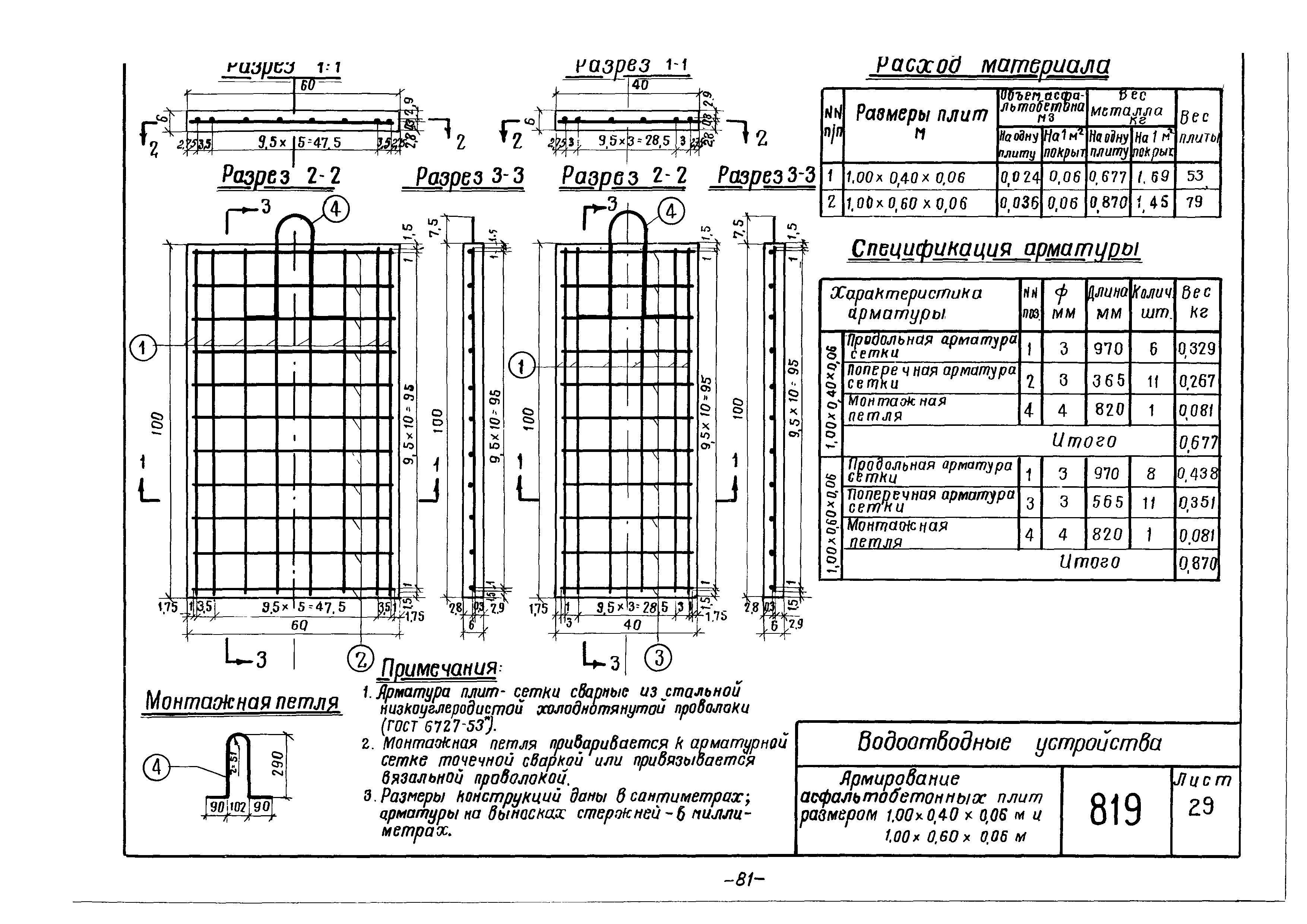

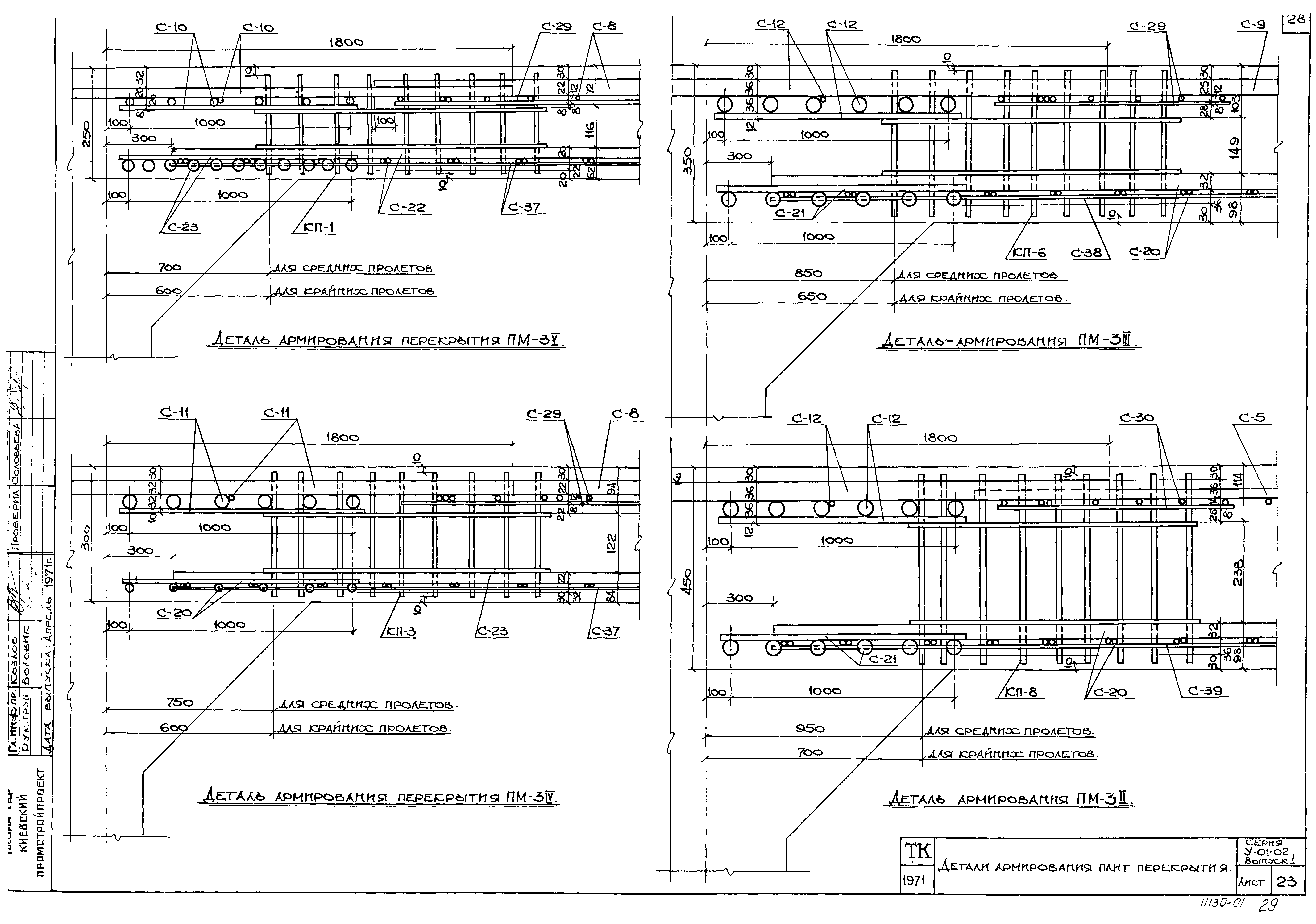

    Схема армирования плиты перекрытия: что нужно знать?

    В настоящее время схема армирования может быть разной, но при этом принцип всегда оказывается классическим:

    1. Арматура в верхней и нижней части плиты.
    2. Армирование для перераспределения нагрузки на конструкцию.
    3. Подставки для катанки.

    В дальнейшем схема армирования может различаться. В обязательном порядке все расчеты нужно проводить правильно, так как от этого зависит, насколько надежной будет конструкция монолитного покрытия здания.

    Блок: 12/15 | Кол-во символов: 490
    Источник: https://astgift.ru/raschet-plity-perekrytija/

    Этапы армирования

    Итак, как армировать плиту перекрытия? Самое важное – это знать, какие этапы нужно пройти для успешного решения существующего вопроса.

    1. Расчет нагрузки. Нагрузка на конструкцию может быть разделена на действующую и временную. В первом случае предполагается учет веса плиты, стен, потолка, отделочных материалов, а во втором случае – мебели, оборудования и людей. Впоследствии можно выбрать толщину плиты и бетона, определившись с дальнейшими действиями. Поняв, как армировать бетонную плиту, можно рассчитывать на дальнейшее проведение запланированного мероприятия.
    2. Опалубку на следующем этапе нужно установить на всю длину монолитного покрытия. Для этого на стойки нужно установить продольные балки, после чего – поднять их на оптимальную высоту. Впоследствии можно монтировать поперечные бруски и закреплять фанеру к ним. Для выравнивания конструкции нужно использовать уровень или нивелир.
    3. Следующий этап – это создание каркаса на основе разработанной схемы. В большинстве случаев размер ячеек монолитного покрытия составляет 150 на 150 или 200 на 200 миллиметров. Важно, чтобы продольные участки каркаса были целыми. Если же длины оказывается недостаточно, арматуру потребуется укладывать в режиме внахлест. Места соединения элементов арматуры должны располагаться в шахматном порядке. Арматуру можно связывать только специальной проволокой, а не приваривать. Созданный каркас нужно полностью залить бетоном.
    4. Затем армирование плит предполагает заливку. Залива должна выполняться однократно с использованием бетононасоса. Залитую смесь нужно тщательно уплотнить глубинными вибраторами. Несколько дней плиту нужно разбрызгивать обычной водой для предотвращения появления микротрещин. Эксплуатация может стартовать через месяц.

    Для того, чтобы армирование плит было выполнено успешно и удалось правильно установить карниз потолочный для эркера, нужно действовать поэтапно с проведением расчетов и пониманием технических характеристик используемого оборудования.

    Для отправки комментария вам необходимо авторизоваться.

    ! Просьба, в комментариях пишите
    замечания, дополнения.
    !

    Монолитное перекрытие — это альтернатива сборному перекрытию из плит. Монолитные перекрытия заливаются любой формы, их можно опирать не только на стены, но и на столбы, смотрите статью про монолитный каркас дома.

    Монолитное бетонное перекрытие — сложный строительный элемент, проектирование которого всё же лучше доверить архитектору. Проблема в том, что одно дело, когда заливается монолитом только небольшая часть перекрытия, а остальное укладывается заводскими плитами. Совсем другое дело — это монолит целиком всего этажа. Если со стенами брак, халтура, ошибки становятся видны постепенно и обычно без серьёзных проблем, то неправильно построенное монолитное перекрытие — это риск трагических последствий.

    У покупных пустотных плит перекрытия есть заводская допустимая нагрузка, например, 800 кг/м2. А вот точную максимальную нагрузку на монолитную плиту может сказать только проект архитектора. И к тому же эта нагрузка будет правильной только при условии, что строительство монолита было сделано без ошибок и из материалов с характеристиками в соответствии с проектом. По этой причине в ИЖС люди, которые льют монолитное перекрытие без проекта, часто перестраховываются и берут большой запас прочности.

    Строительство монолитного бетонного перекрытия начинается с установки опалубки. Обычно применяется влагостойкая ламинированная фанера либо, если есть возможность, можно взять в аренду специальную опалубку для монолитных перекрытий. Снизу опалубка поддерживается специальными телескопическими стойками-домкратами (их тоже можно взять в аренду) либо самодельными подпорками из бруса.

    Телескопическая стойка имеет максимальную нагрузку, которая зависит от вида стойки, высоты ее установки и способа монтажа. Поэтому допустимая нагрузка может колебаться от 600 до 7000 кг на одну стойку. При плотности железобетона 2500 кг/м3 один квадратный метр залитой плиты толщиной 20 см будет весить 500 кг. Можно рассчитать, какое минимальное количество стоек понадобится для перекрытия. Про вес опалубки тоже надо помнить.

    Сверху стоек кладутся продольные балки, а сверху продольных балок кладутся поперечные балки, чтобы фанера лежала на них максимально жёстко и не провисала. Верхняя поверхность, образуемая опалубкой, должна быть максимально ровной.

    Блок: 13/15 | Кол-во символов: 4359
    Источник: https://astgift.ru/raschet-plity-perekrytija/

    Кол-во блоков: 22 | Общее кол-во символов: 25067
    Количество использованных доноров: 5
    Информация по каждому донору:
    1. https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html: использовано 3 блоков из 10, кол-во символов 6087 (24%)
    2. https://astgift.ru/raschet-plity-perekrytija/: использовано 9 блоков из 15, кол-во символов 13022 (52%)
    3. https://KrovGid.com/proekt/raschet-plity-perekrytiya. html: использовано 2 блоков из 6, кол-во символов 1704 (7%)
    4. http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html: использовано 2 блоков из 6, кол-во символов 3379 (13%)
    5. https://StudFiles.net/preview/2855527/: использовано 2 блоков из 2, кол-во символов 875 (3%)

    Калькулятор перекрытий АТЛАНТ — Официальный сайт перекрытий МАРКО

    Основы прочности железобетонного перекрытия для «чайников»

    Большинство посетителей нашего сайта не являются специалистами в области архитектуры и проектирования. Наш среднестатистический посетитель хочет получить для своего будущего дома крепкое, надежное и прочное перекрытие. Терминология строительных норм и правил (СНиП) часто достаточно далека от общераспространенных представлений о прочном перекрытии. Для того чтобы «нормативная» нагрузка из основополагающего документа под названием СП 20.13330.2011 Нагрузки и воздействия   превратилась в прочное перекрытие необходимо учесть целый ряд особенностей конструкции перекрытия, ввести в прочностной расчет «коэффициент незнания» и «коэффициент случайности». Для российских застройщиков актуален еще один коэффициент, аналога которому нет даже в большинстве иностранных языков. Это пресловутое русское АВОСЬ.

    Несколько неочевидных истин:

    1. Перекрытия под нагрузкой прогибаются. Иногда достаточно сильно. Многие наши заказчики принимают этот факт с трудом, а некоторые не принимают вообще. Для них применительно к бетонным перекрытиям термин «прогнулось» равнозначно термину «сломалось», а фотографии статических (прочностных) испытаний перекрытий шокируют.  В качестве антистрессовой терапии предлагаю посмотреть видео и прочитать статью

    2. Прогиб плиты не свидетельствует о ее низкой прочности. Строительные нормы (свод правил) допускают прогиб перекрытия, но ограничивают его величину. При этом эти ограничения чаще всего не связаны с возможной потерей прочности перекрытия — нормы исходят из того, что возникший под нагрузкой прогиб не должен «действовать на нервы» заказчикам, не должен вызывать психологического дискомфорта.  Именно поэтому приведенные в нормах ограничения прогибов получили наименование эстетико-психологических

    На картинке слева приведена таблица допустимых прогибов из действующего свода правил. Нас в первую очередь интересует вторая строка таблицы (выделена красной рамкой). Эстетико-психологические ограничения (картинка справа) устанавливаются в зависимости от длины (пролета) перекрытия в долях от этой длины.

    Если от долей перейти к конкретным значениям, то получим следующие данные. Из таблицы следует, что плита перекрытия длиной 6 метров «имеет право» прогнуться на 30 мм. Много это или мало. С точки зрения разработчиков строительных норм — допустимо, для большинства из наших заказчиков — нежелательно. Как с этим «нежелательно» бороться читаем в следующем подразделе. Прогиб плиты является одним из факторов второго предельного состояния при оценке прочности бетонных перекрытий.

    3. Балки перекрытия при монтаже можно выгнуть вверх на величину, равную прогибу. В этом случае под нагрузкой балка прогнется меньше или не прогнется вообще. Такой технологический прием специалисты назвали строительным подъемом. Использование строительного подъема позволяет существенно увеличить допустимую нагрузку на перекрытие. Но при этом необходимо учитывать тот факт, что строительный подъем превращает балку в арку, со всеми вытекающими последствиями, которые необходимо учесть при проведении прочностных расчетов перекрытия.

    4,Плита перекрытия, у которой края «защемлены» прочнее такой же свободно лежащей плиты. Экспериментируя с обычной деревянной линейкой, вы легко можете убедиться в достоверности этого утверждения. На вопрос о том насколько защемление повышает прочность перекрытия ответ можно найти  в любом учебнике по сопротивлению материалов. Наука посчитала изгибающие моменты в перекрытии при действии равномерно распределенной по длине балки перекрытия нагрузке для свободного опирания (левая картинка) и защемления (правая картинка).   Обратите внимание изгибающий момент М при защемлении плиты  в три раза меньше.  Значит и арматуры в этом случае потребуется в три раза меньше. Казалось бы чего проще — защемляй и властвуй. Но по настоящему защемить плиту не так просто.  Для «правильного» защемления необходимо учесть все особенности проекта дома. В противном случае перекрытие может треснуть, но теперь уже в верхней зоне (картинка справа).

    5. Прочность бетона на растяжение в 10-12 раз ниже прочности бетона на сжатие. При шарнирном опирании плита перекрытия под нагрузкой сжимается в верхней зоне и растягивается в нижней. Верхняя зона, как правило сама справляется с возникающими здесь напряжениями сжатия, нижняя зона нуждается в помощи. Идеальным помощником здесь оказалась стальная арматура, которая принимает на себя значительную часть растягивающих напряжений. В перекрытиях АТЛАНТ помогает бетону в этой зоне и стальной тонкостенных профиль.

    6. В бетоне плиты перекрытия допускается наличие трещин. Трещины, размер (раскрытие) которых не превышает допустимого значения не являются дефектом плиты перекрытия. В зависимости от условий эксплуатации предельно допустимая ширина раскрытия трещин меняется от 0,5 мм для перекрытий, которые эксплуатируются внутри помещений до 0,3 мм для перекрытий, подвергающихся воздействию атмосферных осадков.  Раскрытие трещин является одним из факторов второго предельного состояния оценки прочности бетонных конструкций.

    7. Важнейшей характеристикой перекрытия является допустимая (полезная) нагрузка. Эта нагрузка измеряется в килограммах на квадратный метр плиты — кг/м2. Здесь важно понять — на каждый квадратный метр. При допустимой нагрузке 500 кг/м2 для комнаты площадью 20 м2 предельная нагрузка не будет превышена, если на полу комнаты разместить не более 10000  кг (10 тонн) перегородок, мебели, людей, оборудования. Для понимания — столько весят шесть средних легковых автомобилей. Вы можете представить шесть автомобилей в комнате площадью 20 м2. Если в одном месте (правая схема на картинке) на плиту действует нагрузка 1000 кг, которая в два раза выше допустимой нагрузки в 500 кг/м2 это не свидетельствует о том, что плита разрушится. Такая нагрузка называется сосредоточенной. Ее влияние учитывается специальным расчетом.

    Расчет нагрузки на перекрытие калькулятор. Расчет плиты перекрытия по формулам

    Комментариев:

    • Основные характеризующие моменты
    • Как рассчитать нагрузку правильно
    • Расчет точечной нагрузки
    • Несколько дополнительных сведений
    • Несколько полезных рекомендаций

    Отделочный материал выбирается по принципу, какую нагрузку выдерживает плита перекрытия. Этот показатель будет влиять на обустройство крыши здания. В основном, когда строится любое здание или объект, в первую очередь соблюдается жесткость каркаса, его устойчивость. Все эти характеристики напрямую зависят от прочности создаваемого перекрытия.

    Основные характеризующие моменты

    Установка плиты перекрытия на несущую конструкцию кровли позволяет заниматься возведением многоэтажных домов. Чтобы правильно выполнить проект здания, необходимо точно знать, какое давление выдержит выбранная плита перекрытия. Необходимо хорошо разбираться в разнообразии плит.

    Прежде чем приступать к возведению многоэтажного здания, необходимо провести расчет нагрузки. От будущего веса будет зависеть подбор конструкции здания, от нагрузки зависит, какую нужно устанавливать плиту.

    На производстве выпускается два вида плит:

    • полнотелые;
    • пустотные.

    Полнотелые системы отличаются большой массой, они стоят очень дорого. Такая конструкция применяется в строительстве серьезных объектов, которые относятся к социально значимым.

    При строительстве жилых домов в основном используется пустотная плита.

    Надо сказать, что основные технические параметры такой плиты соответствуют всем стандартам строительства жилого помещения:

    Плиту отличает:

    • высокая надежность;
    • малый вес.

    Важнейшим преимуществом этих изделий можно назвать низкую стоимость. Это дало возможность применять такую систему намного чаще, если сравнивать ее с другими.

    Для расчета перекрытия учитывается местонахождение пустот. Они располагаются таким образом, чтобы несущие характеристики изделия не были нарушены. Пустоты влияют также на звукоизоляцию помещения, его теплоизоляционные свойства.

    Плита изготавливается самых разных размеров. Ее длина может достигать максимально 9,7 м при максимальной ширине – 3,5 м.

    При строительстве зданий чаще всего применяются конструкции с габаритами 6 х1,5 м. Этот размер считается стандартным и наиболее востребованным. Данную систему применяют для возведения:

    • высотных зданий;
    • многоэтажек;
    • коттеджей.

    Так как вес данных плит не очень высок, их легко монтировать, для чего применяется пятитонный кран.

    Вернуться к оглавлению

    Как рассчитать нагрузку правильно

    Строительство любого дома не может обойтись без правильного расчета нагрузки, которую способна удержать плита перекрытия. От нее зависит жесткость всего здания. Поэтому данные расчеты – это залог безопасного строительства, это гарантия безопасности жизни людей.

    В каждом доме перекрытия имеют две конструктивные части:

    • верхняя;
    • нижняя.

    Верхняя часть передает нагрузку нижней конструкции. Поэтому очень важно точно рассчитать допустимую величину.

    В основном расчет любой строительной конструкции просто необходим, чтобы впоследствии не произошло разрушение здания. В случае ошибочного расчета стены очень быстро начнут трескаться. Здание быстро развалится.

    • динамический;
    • статический.

    Статический расчет учитывает все предметы, которые осуществляют нагрузку на плиту. Все движущиеся объекты несут динамическую величину.

    Чтобы выполнить расчет, необходимо иметь:

    • калькулятор;
    • рулетку;
    • уровень.

    От размера плиты зависит ее устойчивость к различным нагрузкам.

    Для определения нагрузки, которую способна выдержать будущая плита перекрытия, предварительно делается подробный чертеж. Учитывается площадь дома и все, что может создавать нагрузку. К данным элементам относятся:

    • перегородки;
    • утепления;
    • цементные стяжки;
    • напольное покрытие.

    Основная опорная система кровли находится в торцах плиты. Когда изготавливаются плиты, армирование располагается так, чтобы максимальная нагрузка приходилась именно на торцы.

    Центр плиты не должен воспринимать нагрузку, она не закладывается при расчете конструкции.

    Поэтому середина конструкции не выдержит, даже если она будет усилена капитальными стенами.

    Чтобы понять, как делается расчет, возьмем для примера конструкцию типа «ПК-50-15-8». Согласно ГОСТу 9561-91, масса данной системы равна 2850 кг.

    1. Сначала рассчитывается площадь всей несущей поверхности: 5 м × 1,5 м = 7,5 кв.м.
    2. Затем рассчитывается вес, который может удержать плита: 7,5 кв. м × 800 кг/кв.см= 6000 кг.
    3. После этого определяется масса: 6000 кг – 2850 кг = 3150 кг.

    На последнем шаге подсчитывается, сколько останется от нагрузки после проведения утепления, укладки стяжки и обшивки полов. Профессионалы стараются брать напольное покрытие, чтобы оно и стяжка не превышали 150 кг/кв.см.

    Затем 7,5 кв. м умножается на значение 150 кг/кв.см, в результате получается 1125 кг. От массы плиты, равной 3150 кг, отнимается 1125 кг, получается 3000 кг. Таким образом, 1 кв. м может выдержать 300 кг/кв. см.

    Вернуться к оглавлению

    Расчет точечной нагрузки

    Данный параметр должен выполняться очень грамотно и расчетливо. Если нагрузка будет приходиться в одну точку, то это будет сильно влиять на срок службы перекрытия.

    Справочники по строительству приводят формулу:

    800 кг/кв.см × 2 = 1600 кг.

    Следовательно, одна индивидуальная точка способна выдержать 1600 кг.

    Однако при более точном расчете необходимо учесть коэффициент надежности. Его значение для жилого здания берется 1,3. В результате:

    800 кг/кв.см × 1,3 = 1040 кг.

    Но, даже имея данный безопасный размер, желательно точечную нагрузку располагать рядом с несущей конструкцией.

    Вернуться к оглавлению

    Несколько дополнительных сведений

    Конечно, если известны все технические параметры перекрытия, ориентировочная масса, которая будет основной нагрузкой, выполнить нужные расчеты достаточно легко. При этом необходимо учесть существование нескольких разновидностей нагрузок.

    В первую очередь, это продолжительность нагрузки. Она может существовать в виде:

    • постоянной;
    • временной.

    Постоянную нагрузку создают:

    • мебель;
    • люди;
    • бытовая техника;
    • вещи, постоянно расположенные в помещении.

    Кроме того, постоянно давит масса несущей конструкции, оказывает влияние горное давление.

    Под временными нагрузками понимаются те, которые появляются при строительстве самых разных конструкций.

    К особым нагрузкам относится сейсмическое воздействие, возможное изменение свойств грунта.

    Кратковременные нагрузки возникают от оборудования, применяемого при строительстве здания, при атмосферном воздействии. Когда делается расчет самой большой нагрузки, необходимо учесть и длительные нагрузки. Они составляют большую группу, к ним можно отнести:

    • замерзание воды;
    • появление льда;
    • возникновение трещин;
    • линию жесткости;
    • кирпичную стенку:
    • цементную стяжку;
    • покрытие напольной поверхности;
    • массу перегородок;
    • массу оборудования для выполнения стационарной работы, это могут быть конвейерные установки, различные аппараты, твердые или жидкообразные тела;
    • вес стеллажей, находящихся на складе или в другом помещении;
    • массу скопившейся пыли, этот фактор часто игнорируют, однако его необходимо обязательно принимать к сведению, это также лишний вес;
    • атмосферные осадки.
    • Виды и достоинства данного изделия
    • Материалы и конструкционные находки
    • Различные виды нагрузок
    • Маркировка железобетонных изделий
    • Расчет предельно допустимых нагрузок
    • Способ пересчета нагрузок на квадратный м
    • Нагрузки при ремонтах старых квартир

    Кто не мечтает завести домик в деревне или отремонтировать с размахом квартиру в городе? Всякий, кто занимается частным строительством или ремонтом, должен задуматься о том, сколько выдерживает плита перекрытия. Сколько нагрузки, полезной или декоративной, она вынесет и не прогнется? Чтобы ответить на все эти вопросы, нужно сначала разобраться в конструкции плит и их маркировке.

    Перед постройкой многоэтажного здания, нужно обязательно рассчитать, сколько может выдержать плита перекрытия.

    Какие элементы входят в состав плиточного монолитного фундамента?

    Чтобы правильно произвести расчеты по уточнению толщины плиты фундамента, следует знать, из каких основных элементов состоит такая монолитная конструкция. К ним относятся:

    • подушка, размеры которой уточняются с учетом данных глубины промерзания почвы в зимний сезон, уровня нахождения грунтовой влаги. Если последняя находится ниже уровня двух метров, то сначала насыпается слой песка (около сорока сантиметров), затем – щебень либо гравий. В противном случае засыпают щебенку (гравий), чтобы минимизировать впитывание влаги, после этого подушку выравнивают речным песком. Каждый очередной слой тщательно утрамбовывается, между ними закладывается геотекстиль, исключающий взаимопроникновение насыпных материалов;

    • укладывается гидроизоляционный материал, для которого вполне подходит полиэтиленовая пленка;
    • подбетонка – слой выравнивающего тощего бетона от пяти до десяти сантиметров, без армирования;
    • основная гидроизоляционная прослойка – рулонные материалы, уложенные в два слоя с нахлестом и обработкой стыковочных участков газовой горелкой;
    • утеплитель – часто используют экструдированный пенополистирол;
    • фундаментная плита, минимальная толщина которой составляет десять сантиметров, а максимальная – тридцать – тридцать пять;
    • армирующий каркас в один или в два яруса (зависит от толщины плитного фундамента).

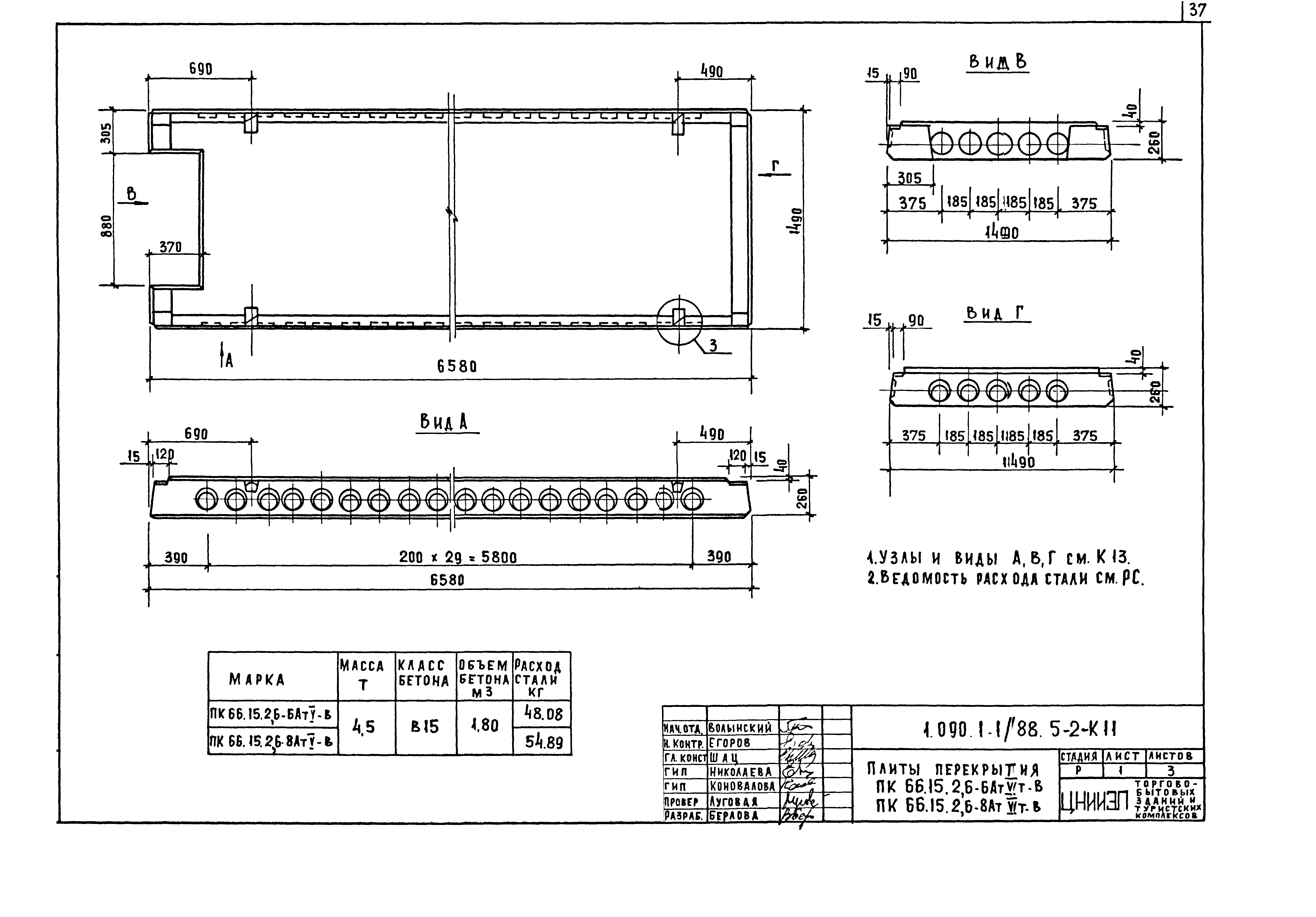

    Виды и достоинства данного изделия

    Плиты перекрытия, изготовленные в заводских условиях с соблюдением температурного режима и времени затвердения, отличаются высоким качеством. Сегодня они выпускаются в двух модификациях: полнотелые и пустотные.

    Полнотелые плиты, имеющие не только большой вес, но и большую стоимость, используют лишь при строительстве особо важных объектов. Для жилых домов традиционно берут пустотные плиты. В числе их достоинств – более легкий вес и меньшая цена, совмещенные с высоким уровнем надежности.

    Надо отметить, что количество пустот рассчитано так, чтобы не нарушить несущие свойства. Пустоты также играют важную роль в обеспечении звуко- и теплоизоляции строения.

    Размеры плит колеблются по длине от 1,18 до 9,7 м, по ширине – от 0,99 до 3,5 м. Но чаще всего при строительстве используются изделия длиной 6 м и шириной 1,2-1,5 м. Это излюбленный формат для строительства не только высотных домов, но и частных коттеджей. Для их установки требуется монтажный кран мощностью не более 3-5 тонн.

    Вернуться к оглавлению

    Материалы и конструкционные находки

    Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

    Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

    Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

    Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

    Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

    При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

    Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

    Вернуться к оглавлению

    Схема конструкции плитного фундамента

    Представляется собой «слоистый пирог». Первый слой – это песчано-гравийная подушка, которая будет защищать будущий фундамент от проседаний и морозного пучения. Следующим слоем является геотекстиль. Он, в свою очередь защищает песчано-гравийную подушку от размывания грунтовыми водами. Часто им пренебрегают, в целях экономии, но также часто именно от него зависит прочность всей конструкции. Далее, укладывается бетонная подготовка, которая исполняет роль выравнивания геометрии плиты. Следующий слой – гидроизоляция. Это обязательный элемент, которым никто не пренебрегает и который требует качественного материала для выполнения для обеспечения надёжной защиты от влаги. Затем, возводится армирующая сетка, которая представляет собой каркас з арматуры. Она поддерживает прочность конструкцию и принимает на себя часть нагрузок. Затем, заливается сама бетонная плита.

    Различные виды нагрузок

    Всякое перекрытие состоит из трех частей:

    • верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
    • нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
    • конструкционная часть, которая все это держит в воздухе.

    Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

    Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

    Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

    Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

    При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

    Вернуться к оглавлению

    Расчет арматуры


    Расчет арматуры для плитного фундамента – это задача, к решению которой следует подходить основательно. Чтобы правильно рассчитать, какое количество стальных прутков, имеющих определенный диаметр, потребуется для плитного фундамента, следует учитывать не только размер здания и его параметры, но и тип грунта.

    В первую очередь придется определиться с тем, какой диаметр арматурного прута необходим в конкретном случае. Для относительно легкого здания или сооружения, возводимого на устойчивом и непучинистом грунте, достаточно остановить выбор на стержнях, диаметр которых варьируется от 10 до 20 см. Если же планируется строительство тяжеловесного дома на сыпучем либо пучинистом грунте, лучше выбрать больший диаметр – от 14 до 16.

    Что касается плитного фундамента, для него обычно производится укладка арматуры большого диаметра. Чаще всего речь идет о прутьях сечением 14 мм.

    Маркировка железобетонных изделий

    Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

    Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

    Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

    Сначала о нагрузках. По таблице 3.3 СНиП 2.01.07-85* временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

    Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

    Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

    Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным — неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

    Несущая способность древесины известна, сечения и длины балок то же не составляют тайны — их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

    Рис. 37. График для определения сечений деревянных балок

    График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

    • Расчет железобетонной монолитной плиты перекрытия
    • Первый этап: определение расчетной длины плиты
    • Определение геометрических параметров железобетонного монолитного перекрытия
    • Существующие виды нагрузок, сбор которых следует выполнить
    • Определения максимального изгибающего момента для нормального (поперечного) сечения балки
    • Некоторые нюансы
    • Подбор сечения арматуры
    • Количество стержней для армирования монолитной железобетонной плиты перекрытия
    • Сбор нагрузок — некоторый дополнительный расчет

    Расчет щебня для фундамента

    Вначале определим необходимое количество щебня  на один кубометр. Например, толщина слоя должна быть  20 см. Далее – объем получаем по формуле: ширину умножаем на длину и высоту, то есть в данном случае 1 м x 1 м x 0,2 м = 0,2 м3.

    Полученное число  умножить на удельный вес щебня и  коэффициент уплотнения. В данном случае 0,2 м3 х 1,47 т (для гранитного щебня) x 1,3 = 0,382 м3. Это расход материала на один кубометр фундамента. Умножайте это число на общую площадь фундамента – и  узнаете точное количество щебня, которое понадобится для создания всей конструкции.

    Бетон для фундамента должен быть не ниже М300 или класса В25

    Состав такого бетона в пропорциях следующий:

    • – Цемент М 400 -380кг
    • – Щебень- 1080 кг
    • – Песок- 705 кг
    • – Вода 220л.

    Это расход на 1 м3

    Расчет железобетонной монолитной плиты перекрытия

    Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

    Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

    В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

    Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

    Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.

    Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

    Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

    Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

    Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

    Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

    Вернуться к оглавлению

    Первый этап: определение расчетной длины плиты

    Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

    Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) – совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

    Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона. В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок.

    Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

    Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

    Вернуться к оглавлению

    Определение толщины монолитной плиты основания

    Как правило, при частной застройке принимаются усредненные величины. Для наиболее распространенных видов конструкций они указаны ниже

    Этажность и материал стен зданияТолщина фундаментной плиты (мм)Армация
    Легкие постройки: веранды, хозяйственные помещения, гаражи150один ряд сетки
    Двухэтажные легкие дома (пено- или газобетон, каркасные)250объемно в два уровня
    Двухэтажные дома из кирпича и бетона с тяжелыми перекрытиями300объемно в два уровня


    При этом данные значения справедливы:

    • для грунтов с нормальной несущей способностью;
    • диаметр прутка армирования для легких строений 10 мм;
    • диаметр горизонтального стержня для двухэтажных строений 12-16 мм;
    • размер стороны ячейки сетки армирования 0,1 м;
    • вертикальный прут берется размером 8 мм.

    Если здание не подходит под типовые данные, можно воспользоваться онлайн калькулятором.

    Армирующую сетку в монолитных плитах фундамента не принято сваривать. Чаще её вяжут специальной проволокой, что дает дополнительную гибкость основанию.

    Определение геометрических параметров железобетонного монолитного перекрытия

    Расчет нагрузок на плиту перекрытия считается отдельно для каждого конкретного случая строительства.

    Данные параметры пока не известны, однако есть смысл их задать для того, чтобы была возможность произвести расчет.

    Высота плиты задается как h = 10 см, условная ширина – b = 100 см. Условность в подобном случае означает то, что плита бетонного перекрытия будет рассматриваться как балка, которая имеет высоту 10 см и ширину 100 см. Следовательно, результаты, которые будут получены, могут применяться для всех оставшихся сантиметров ширины плиты. То есть, если планируется изготавливать плиту перекрытия, которая имеет расчетную длину 4 м и ширину 6 м, для каждого из данных 6 м необходимо применять параметры, определенные для расчетного 1 м.

    Класс бетона будет принят B20, а класс арматуры – A400.

    Далее происходит определение опор. В зависимости от ширины на стенки, от материала и веса несущих стенок плита перекрытия может рассматриваться как шарнирно опертая бесконсольная балка. Это является наиболее распространенным случаем.

    Далее происходит сбор нагрузки на плиту. Они могут быть самыми разнообразными. Если смотреть с точки зрения строительной механики, все, что будет неподвижно лежать на балке, приклеено, прибито либо подвешено на плиту перекрытия – это статистическая и достаточно часто постоянная нагрузка. Все что ползает, ходит, ездит, бегает и падает на балку – динамические нагрузки. Подобные нагрузки чаще всего являются временными. Однако в рассматриваемом примере никакой разницы между постоянными и временными нагрузками делаться не будет.

    Вернуться к оглавлению

    Плитный фундамент своими руками пошаговая инструкция

    Подготовительный этап. Он включает в себя очистку территории от мусора и прочих посторонних элементов, в том числе и от растительности. В некоторых случаях для этого потребуется снять небольшой слой грунта, обычно это 5-10 сантиметров. Затем, производится разметка фундамента, в соответствии с планом застройки дома. Разметка должна быть на 5 сантиметров шире с каждой стороны. Разметку можно сделать, используя прочную нить и колышки из кусочков деревянных брусьев. Важно, чтобы углы разметки были идеально прямыми, а нить была натянута на одной высоте. Для этого может понадобиться строительный уровень: водный или лазерный. Лучше всего для этих целей подходит лазерный уровень. Если сделать идеально ровные прямые углы не получается, можно воспользоваться очень старым способом. Древние египтяне использовали треугольник, со следующими пропорциями: 3:4:5. Это позволяло создать идеально ровный прямой угол. В качестве катетов и гипотенузы подойдут прутья арматуры или металлические прутья, любые ровные длинные элементы строительства, которые есть под рукой.

    Разметка котлована. Делается с учётом теплоизоляции и дренажной системы, чаще всего, выступы по бокам берутся не меньше, чем толщина фундамента, иногда эти выступы превышают 1 метр. Всё зависит от планов, которые вы собираетесь осуществить после заливки фундамента.

    Земляные работы. Копание котлована вручную – это очень трудоёмкий процесс. Даже при небольшой глубине залегания и площади, это может занять неделю работ, поэтому, гораздо эффективнее будет, если Вы закажете специальную технику. Если же не хотите переплачивать, то будьте готовы к длительному труду. Глубина рассчитывается с учётом песчаной подушки, которая является обязательной для такого фундамента. Если Вы планируете прокладку теплоизоляции, то глубина также будет больше. Выемка верхнего грунта, даже с учётом того, что плита будет располагаться почти на поверхности, является обязательной. Многие представители флоры могут навредить конструкции или ещё хуже: проникать в дом через пол.

    Этап ручной работы. Представляет собой работы по выравниванию поверхности. Это делается при помощи геодезического нивелира или лазерного строительного уровня. Иногда, проще засыпать неровность землёй, нежели выравнивать поверхность методом выкапывания ненужного. Важно, чтобы эта поверхность была идеально ровной и утрамбованной сверху, то есть не имела рыхлости. Помимо дна, выравниваются также и вертикальные стенки. Эти работы могут занять от 3 до 5-ти дней, в зависимости от погодных условий и количества свободных рук.

    Разметка плиты. Осуществляется при помощи нити и металлических прутьев. Края должны быть идеально ровными, а все углы под 90 градусов. Также, на этом этапе можно сделать разметку дренажной системы и коммуникаций.

    Прокладка канализации. Очень важный этап, поскольку к нему уже не удастся вернуться так просто. На данном этапе, прокладка канализационных труб является наиболее выгодной.

    Настилка геотекстиля. Этот слой позволяет защитить песчано-гравийную подушку от размыва и проседаниий, вызванных грунтовыми водами.

    Настилка и утрамбовка песчано-гравийной подушки. Этот этап очень трудоёмкий, поскольку должен быть выполнен с предельной точностью. Подушка должна быть как минимум двуслойной.

    Сначала засыпается песок, а затем гравий. Это не позволяет воде просачиваться капиллярным путём вверх.

    Установка опалубки и гидроизоляции. Опалубка выполняется из деревянных брусков, которые ставятся на расстоянии 50-100 сантиметров друг от друга. Гидроизоляция настилается поверх песчано-гравийной подушки, равномерно по всей площади. Важно, чтобы она выходила далеко за края подушки.

    Армирование фундамента. Проводится при помощи арматуры, методом построения каркаса.

    Места переплетений можно укрепить сваркой или специальными элементами для переплёта металлических прутьев.

    Заливка бетона. Должна осуществляться заливка сразу всей плиты. Здесь понадобиться несколько рабочих рук для того, чтобы процесс продвигался быстро. Также, понадобиться нанять необходимую технику.

    Расчёт размеров плиты

    Расчёт размеров плиты производится исходя из физических характеристик грунтов. Лучше всего, если для этого будет приглашён специалист, с учётом того, что перед этим выполнены все инженерно-геологические работы. Плитный фундамент расчёт толщины осуществляется при помощи специального калькулятора, которые учитывает цифровые характеристики сопротивления грунта и предполагаемых нагрузок. При желании, Вы можете сделать это самостоятельно.

    Существующие виды нагрузок, сбор которых следует выполнить

    Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.

    Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка – в кгс/м.

    Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.

    Вернуться к оглавлению

    Пояснения к вычислительным действиям

    Представленный калькулятор осуществляет расчеты на базе линейных габаритов основания, то есть предполагается ввод общей протяженности, ширины железобетонной полосы и толщины укладываемого слоя. Перечисленные параметры должны вводиться в программу.

    Для оснований, закладывающихся на небольшую глубину, обычно насыпается слой сухой смеси толщиной 7-10 см. Если возводится массивный фундамент, то этот показатель, как правило, увеличивается до 15-20 см. Толщина укладываемой смеси должна измеряться только в утрамбованном виде. Плотность насыпного слоя до его прессования гораздо меньше. Данное обстоятельство учитывается представленной программой расчетов для определения количества приобретаемой смеси. Ответ выводится как в тоннах, так и в кубических метрах.

    Что касается состава песчано-гравийных смесей, предназначенных для проведения строительных работ, то он регламентируется пунктами ГОСТ 23735-2014. В данном стандарте также отражены дополнительные сведения о прослойке.

    Экономьте время: отборные статьи каждую неделю по почте

    Калькулятор расчета количества дополнительной арматуры для плитного фундамента


    В процессе армирования фундамента используется арматура для бетонной монолитной плиты, повышающая устойчивость основы к нагрузкам, оказываемым на фундамент в процессе эксплуатации. Сооружаемый каркас из арматуры существенно усиливает прочностные характеристики бетона и предотвращает его разрушение. При этом чтобы конструкция выполняла свои функции, ее монтаж необходимо осуществлять правильно, соблюдая ряд технологических требований.

    Особенности армирования фундамента

    В отличие от усиления перекрытий, укладка арматуры в фундаментных плитах должна проводиться в неравномерном порядке. Для обеспечения максимального усиления зон, находящихся под повышенной нагрузкой, прутья должны быть уложены с учетом уровня продавливания в том или ином месте плиты. Исключением является тонкое фундаментное основание (не более 150 мм), закладываемое под легкие сооружения – в подобных случаях раскладка проводится в форме сетки.


    В жилищном строительстве толщина фундамента, как правило, варьируется в пределах 20-30 см. и зависит от массы сооружения и свойств грунта. Чтобы обеспечить максимально возможное усиление арматуру следует заложить в два слоя, поверх которых необходимо предусмотреть защитный бетонный слой, предотвращающий коррозию.

    Изучение характеристик грунта

    Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

    • водонасыщенность;
    • несущую способность.

    При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

    • бурение скважин;
    • лабораторные исследования;
    • разработку отчета о характеристиках основания.

    В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

    • шурфы;
    • скважины.

    Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

    Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

    Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки. Это позволит наиболее тщательно изучить тип почвы.

    Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

    Тип исследуемого грунтаОптимальное удельное давление на грунт, кг/см2
    Песок пылеватый и мелкий0,35
    Песок средней крупности0,25
    Супесь*0,50
    Суглинок0,35
    Пластичная глина0,25
    Твердая глина*0,50

    *При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

    Выбор арматуры

    Для проведения качественных работ по армированию, необходимо не только знать, как вязать арматуру, но и иметь представление о ее свойствах. Для фундамента потребуется выбор арматуры определенного диаметра, который должен соответствовать толщине плиты (минимум 0,3% от расчетной площади сечения).


    Типовой расчет арматуры для монолитно-плитного фундамента толщиной менее 3 метров предполагает использование 10-миллиметровых прутков. При возрастании толщины плиты следует выбрать арматуру, диаметр которой варьируется в пределах 12-16 мм. Зная, объем задействованных прутков можно вычислить массу необходимого материала, используя калькулятор расчета.

    Алгоритм работы калькулятора

    Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.

    СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)

    Пособие к СП 52-101-2003 Пункт 5.11

    В нашем случае минимальный процент армирования составит 0. 1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.

    Для продольной рабочей арматуры используются стержни диаметром 10-40мм. Для фундамента рекомендуется использовать стержни диаметром от 12мм.

    Пособие к СП 52-101-2003 Пункт 5.17

    Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11

    Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.27

    Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

    Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

    Предлагаем ознакомиться Шейный остеохондроз можно ли в баню

    По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

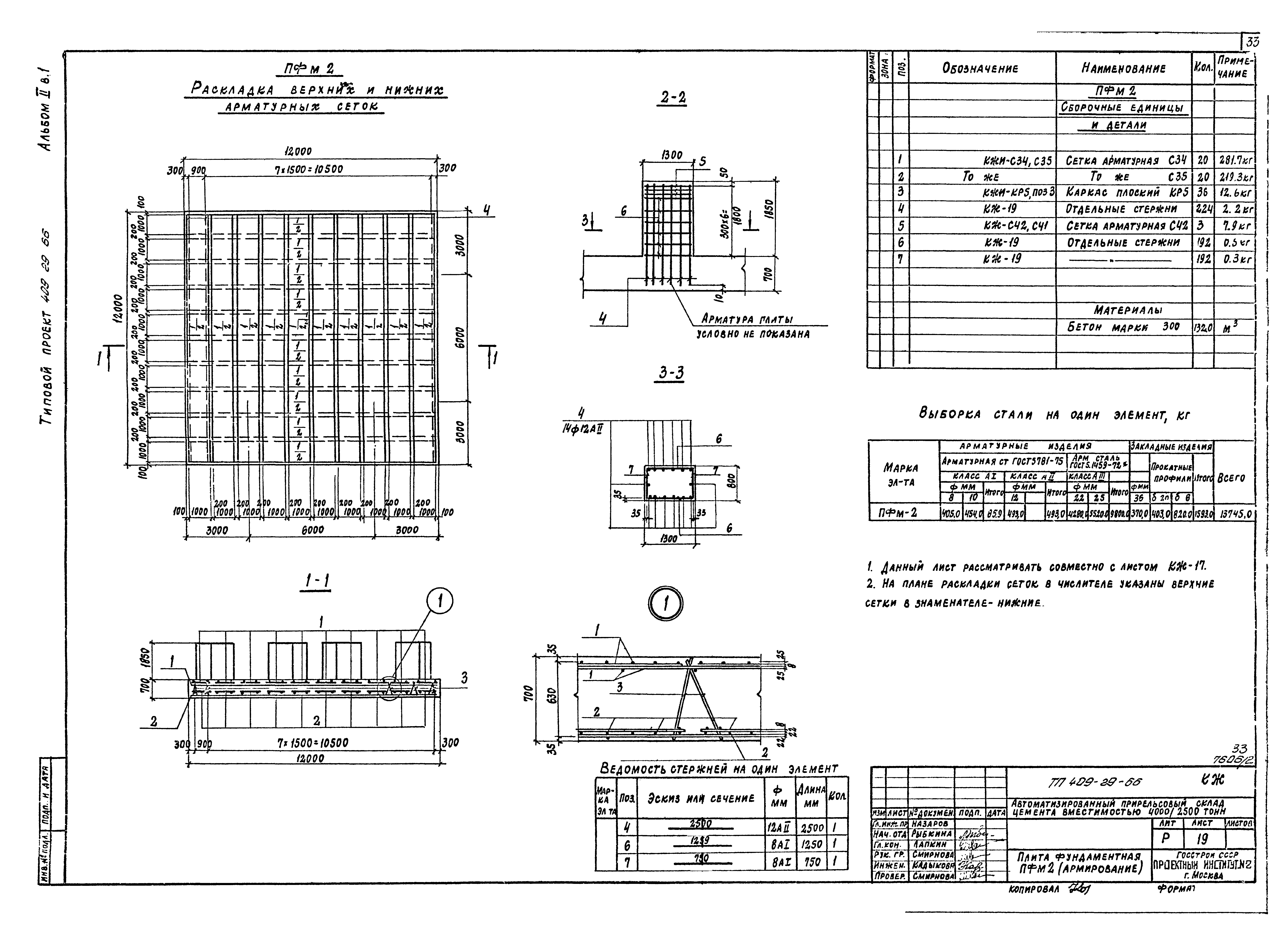

    Схемы армирования

    При армировании фундамента по основной ширине прутья должны укладываться с сохранением одинакового размера ячейки по всей площади плиты. В среднем шаг сетки составляет около 20-40 см, с увеличением массы здания сокращается расстояние между отдельными прутьями. Для сетки, заложенной под кирпичным зданием, следует взять минимальное расстояние в 200 мм, тогда как для более легких каркасных и деревянных домов достаточно сетки с максимальным шагом, что требует меньшего количества арматуры. Вне зависимости от конфигурации сетки арматурного каркаса, необходимо следить за тем, чтобы расстояние между прутками не превышало толщину плиты на 150% и больше.


    Как правило, не имеет значения, какую использовать арматуру для сооружения нижнего и верхнего слоя – и в том, и в другом случае применяются одинаковые прутки. Однако если в наличии имеются прутки разных размеров, то более толстые укладываются под плитный фундамент в нижнем слое, так как наиболее напряжение создается именно там.

    Торцевые части прутков связываются П-образными элементами, объединяющими нижний и верхний слой в единое целое. Кроме того, они нужны для компенсации крутящих моментов, способных разрушить каркас.

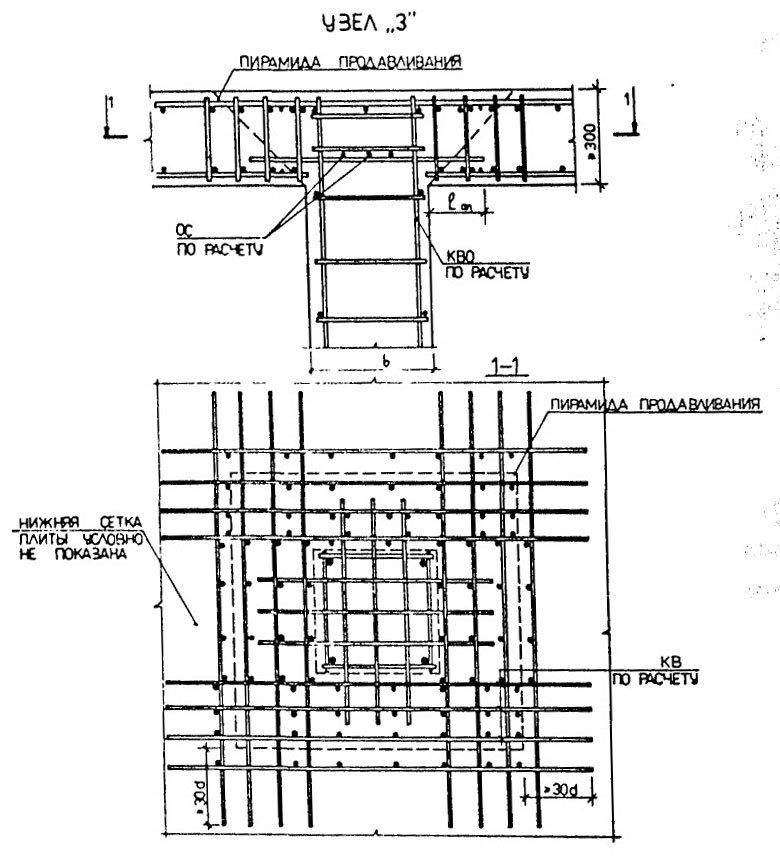

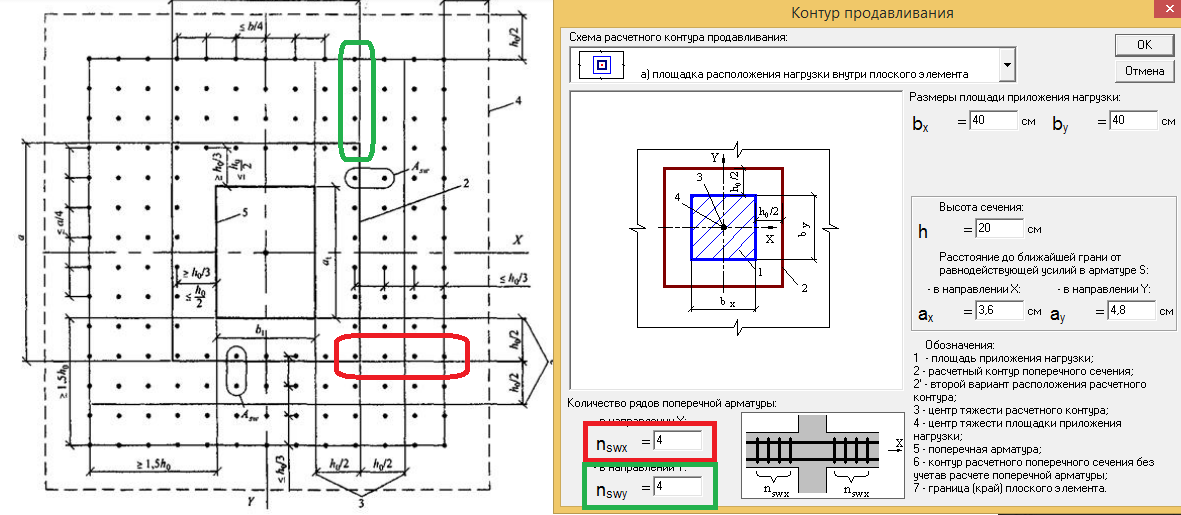

    В местах, в которых плита подвергается максимальному продавливанию (к примеру, под станами) шаг сетки необходимо уменьшить. Насколько густой должна быть сетка в проблемных зонах определяют соответствующие расчеты, однако в среднем ее шаг уменьшают в два раза. Для обеспечения дополнительного усиления плиточного фундамента его каркас объединяют армированной подвальной стеной, для чего в соответствующих местах делают выпуск стержней.

    Разметка

    Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки. Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

    Для достижения идеальных результатов нужно:

    • определить ось возводимого сооружения
    • при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
    • с помощью угольника определить ещё один угол
    • проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
    • взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

    Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

    Создание проемов

    Чтобы обеспечить выход инженерных коммуникаций монолитную плиту следует оснастить проемами. Процесс их проектирования имеет много общего с возведением железобетонных сооружений и включает следующие рекомендации:

    • В необходимом месте в сетке вырезаются отверстия с загибанием концов прутков вверх;
    • Для больших отверстий (30 см. и больше) потребуется сделать окаймление из прутков, которые располагают по диагонали к основному направлению сетки;
    • Маленькие отверстия для монолитной плиты в усилении не нуждаются.

    Необходимо учесть, что проемы для рассчитанного коммуникационного узла изготавливаются только в незаглубленных плитах.

    Преимущества устройства монолитного перекрытия ↑

    Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

    • по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
    • они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
    • с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
    • цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
    • К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

    Внимание!

    Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

    Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

    Расчет количества арматуры

    Существует несколько способов, как осуществить расчет арматуры на монолитную плиту, программа-калькулятор является наиболее простым и наглядным. Входные данные, которые вводятся в калькулятор расчета: длина и ширина плиты, шаг укладки армирующей сетки, количество слоев.

    Как видим, чтобы узнать требуемое количество арматуры для плитного фундамента не требуются сложные вычисления, калькулятор учитывает ряд нюансов:

    • Учитывается необходимый просвет между краем бетонной плиты и торцами элементов армирующей конструкции;
    • Чтобы более точно рассчитать количество материала итоговый результат содержит 10-процентный запас;
    • Результат отображает не только общий погонный метраж, но и количество отдельных прутков (берется стандартная длина 11,7 м).

    Виды ↑

    По технологии устройства различают:

    • монолитное балочное перекрытие;
    • безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
    • имеющие несъемную опалубку;
    • по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.


    Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

    • чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
    • расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

    Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

    На заметку

    Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

    Расчет арматуры на монолитную плиту фундамента — Всё про бетон

    Очень часто для усиления того или иного монолитного строения или литья используется арматура. По определению, арматура — это различного рода стержни и профили, состоящие из металлических конструкций любых типов металла.

    В строительстве этот термин звучит достаточно часто, так как вопрос об усилении строящейся конструкции стоит достаточно жестко и остро. В основном арматура используется как средство для связи бетонного раствора и его сцепки между литыми профилями здания или сооружения.

    Зачем нужен каркас из арматуры?

    Подобный тип строительного элемента позволяет значительно увеличить нагрузку на единицу площади поверхности. Как правило, в подобных конструкциях используется металл относительно мягкой плотности, такой как железный стержень, швеллер и иные заготовки.

    Но случается, что для усиления конструкции применяют и более плотный и тяжелый материал, к примеру, уголок или иные прокатные металлы. По своим физическим и строительным характеристикам, такие усиленные бетонные конструкции имеют ряд классификации, основа которых состоит в классе прочности железобетона.

    Так выделяются следующие классы железобетонных конструкций:

    1. Конструкция горячего качения.
    2. Произведенные бетонные сооружения с применением термической и химической обработки.
    3. Прочненная.
    4. Термически прочненная конструкция.

    От данных классификация и ряда прочностей зависят те или иные характеристики, возлагаемые на громадную прочность и устойчивость железобетонных конструкций в строительстве. Для любого строительного материала отличительной характеристикой является ГОСТ, по которому производители железобетонных элементов конструкции выкатывают материал.

    Именно по данному стандарту регламентируется применение того или иного типа или класса прочности арматуры в бетонном растворе. В основном их использование неразрывно связано с понятием железобетонного материала.

    Как правило, железобетонный элемент, будь то плита или блок, состоит из некоторого каркаса — металлической арматуры, на которой находится оболочкой бетонного раствора. Как правило, вопрос о применении того или иного типа арматуры, является достаточно актуальным, а зачастую, вовсе постоянным среди строителей и инженеров.

    Связь таких двух специальностей достаточно проста. Каждому из них хочется, чтобы сооружение, построенное ими, стояло как можно дольше и крепче. К тому же на то имеются свои законодательные и нормативные акты, установленные государственным стандартом строительства. Для усиления строящейся конструкции используется арматурные железные заготовки различных прочностей и толщин.

    Применение арматуры в строительных целях

    Арматура – материал, который наиболее часто применяется в строительных целях.

    Этот элемент считается наиболее удобны и оптимальным среди аналогичных связывающих систем, производимых с подобными размерами.

    Примечательно и то, что арматура с таким определенным достаточно легко поддается гнутию и сама по себе имеет низкую массу.

    Но при связывании между собой, арматура образует достаточную прочность и твердость, необходимую для удержания многотонных конструкций.

    Мало того, для строительства и возведения стен в коттеджах и частных домах, по стандарту должен использоваться армированный фундамент, который усилен арматурой. В таком варианте используется ленточный вид фундамента, который также предусматривает установку металлических конструкций под заливку бетонным раствором.

    Чтобы грамотно подсчитать стоимость необходимого количества арматуры с определенным диаметром, необходимо знать ее вес на длине в один метр. Но подобные расчеты необходимы лишь тогда, когда строение не имеет планировки в установленном порядке, или же происходит процесс замены армированного фундамента на более качественный слой железобетона.

    Все основные характеристики всех сооружений обязательно записываются в документации на строительство объекта.

    Правила выбора арматуры

    Для точности проведения строительных работ, а также для правильного выбора арматуры, необходимо знать ее вес и остальные параметры. Узнать вес достаточно просто, для этого нужно сложить общий вес всех стержней, используемых для строительства и разделить сумму на количество погонных метров.

    Но погонные метры имеют различную ценовую характеристику, которая также связана с параметрами арматуры, в частности — диаметром. Для этого необходимо воспользоваться расчетной таблицей арматурных параметров, в которой указано, что арматура с определенными параметрами имеет определенную длину одного метра.

    Очевидно, что для расчетов стоимости, необходимо знать все параметры данного типа арматуры, которые связаны с погонным метром. Так, в одной тонне арматурных стержней имеется более километра арматуры.

    Расход арматуры при армировании

    Для того, чтобы произвести расчет массы используемой арматуры, необходимо знать некоторые минимальные параметры данной железобетонной конструкции, а это:

    1. Длина.
    2. Ширина.
    3. Диаметр арматуры.

    Для точного подсчета необходимо умножить общую длину используемой арматуры на ее погонный метр. Также, не трудно рассчитать и себестоимость арматуры. Для этого нужно знать цену за один метр длины арматуры определенного диаметра.

    Кстати говоря, для удобства расчетов, лучше всего воспользоваться специальной таблицей арматурных данных, которые имеются в любом специализированном строительном магазине.

    В этих таблицах указаны соотношения длины, ширины и плотности каждого арматурного материала, а также их удельный вес, рассчитанный на один кубический метр. При покупке небольшого количества арматуры, ее вес указывается в килограммах. Но если покупка происходит в более высоких массовых показателях, то для обозначения веса используют тонны.

    В любом случае, если знать цену на 1 метр арматуры определенного диаметра, можно будет легко рассчитать стоимость денежных затрат на общую длину арматуры.

    Расчет на примере плиты 8х8

    Имеются некоторые общепринятые рамки и меры подсчитывания расхода арматуры на определенном промежутке объема бетона.

    Для удобства и наглядного пособия расчета, стоит показать эту процедуру на примере плиты размером 8*8 метров.

    Как правило, чтобы возвести монолитную плиту такого параметра, необходимо применять определенный диаметр арматурного стержня.

    В данном случае, для плиты с длиной 8 метров и шириной 8 метров идеально подойдет арматурный стержень с диаметром в 10 миллиметров.

    Раскладывать арматурную сетку необходимо в строго определенном интервале. В нашем случае, самым оптимальным расстоянием будет интервал в 200 миллиметров. Для такой процедуры длина всей плиты делится на длину шага в метровом эквиваленте и к этому значению прибавляется еще один стержень.

    Выглядит этот расчет таким образом:

    8/ 0,2 + 1 = 41 стержень.

    Чтобы получить вид стержней в сетку, необходимо положить такое же количество арматуры перпендикулярно данному. В таком случае, их количество удваивается и будет равно 82 стержням.

    Важно помнить о том, что при укладке сетки на монолитную плиту, следует соблюдать и следующий параметр: укладка сетки на монолит происходит с двух сторон, а это значит, что арматура должна быть выложена как снизу, так и сверху плиты.

    В таком случае, для получения качественной и прочной плиты 8*8 метров, нужно 82 стержня умножить на 2. В итоге получаем 164 арматуры.

    Стоит помнить, что длина обычного традиционного стержня арматуры равна 6 метрам.

    Поэтому, нетрудно подсчитать общую длину всех стержней, для этого необходимо 184 * 6 = 984 метра.

    Но на этом расчет использованной арматуры не заканчивается, ведь необходимо сделать некую связь между слоями сеток арматуры, а для этого укладывается несколько перпендикулярных слоев.

    Чтобы рассчитать количество стержней в таком слое необходимо 41*41=1681 стержень.

    Толщина плиты также играет немаловажную роль в использовании арматуры. Так, при толщине в 20 см, необходимое число арматуры будет равно 168,1 стержень. Дело в том, что при такой толщине, необходима длина стержня в 10 сантиметров, а это значит, нужно 1681 : 0,1 = 168,1.

    В итоге, суммировав все данные, получаем:

    984 метра * 168,1 метр = 1152,1 метр.

    Цифровые параметры могут меняться, в зависимости от выбранного параметра будущей монолитной плиты.

    Правила и особенности расчета монолитного перекрытия


    Расчетом плит перекрытия занимается проектировщик здания или конструктор. Плиты перекрытия выполняют несущую функцию и разграничительную. Иногда бываю такие ситуации, когда застройщик принимает решение сделать цельную плиту вместо укладки обычных железобетонных плит. Такой метод применяется ещё в нескольких ситуациях, например, когда спецтехника не имеет возможности поднять и уложить плиту из-за трудностей или вовсе отсутствия удобного подъезда, а также при перекрытии пролётов большой площади или нестандартной формы. В каждом индивидуальном примере расчет монолитных плит перекрытия выполняется самостоятельно.


    Как поступить, рассчитать монолитное перекрытие самостоятельно или прибегнуть к помощи профессионалов?

    Если возник подобный вопрос, следует обратить внимание на сложность формы и её практическое назначение. При постройке обычного жилого дома можно использовать строительные стандарты и нормы для возведения монолитных плит перекрытия. Если ведется строительство сложного здания, например, завода или тому подобного, будет не лишним выполнить качественный расчет.

    Важно понимать, что без специальных знаний, опыта и образования, скорее всего, не получится качественно произвести расчеты с учетом всех нагрузок и формы перекрытия. Именно поэтому лучше доверить это дело профессионалам, которые опираясь на свой опыт произведут расчёты, чтобы постройка получилась прочной, долговечной и, самое главное, безопасной для постоянного использования.

    Какие характеристики учитываются для расчета основания

    Расчет монолитного перекрытия основывается на следующих трёх аспектах:

    • Опалубка — как правило, для разработки используются листы фанеры или OSB, это помогает уменьшить дальнейшие расходы на отделочные работы. Таким образом, получаются гладкие детали, которые на дальнейших этапах не нужно будет обрабатывать или штукатурить. Можно сделать подпоры из бруса, металлического швеллера или просто взять на прокат специальные опоры.

    • Каркас из арматуры — как правило, такой каркас состоит из двух слоёв: верхнего и нижнего. Из рифленой арматуры выкладывается сетка 20х20 см, пруты скрепляются проволокой.

    • Основа из бетона — как правило, основа из бетона делается толщиной от 200 мм из расчетов нагрузки 195 кг на квадратный метр, учитывая эксплуатацию верхнего этажа.

    Онлайн калькулятор для расчета материалов

    После этапа расчетов габаритов конструкции идёт расчет материалов, которые потребуются для реализации проекта. В наше прогрессивное время никто уже не производит такие расчёты вручную. Это принято делать при помощи онлайн-калькуляторов. Такой способ позволяет сэкономить много времени и избавиться от ошибок, которые могут привести к большим затратам.

    4 этапа расчёта:

    • В поле вбивается марка бетона, из которого будет выполняться конструкция.
    • Указываются габариты будущей конструкции.
    • Дописываются дополнительные критерии, если они есть.
    • Калькулятор производит расчет.

    После расчетов калькулятор сам подберет все параметры, включая размер ячеек сетки из арматуры, диаметр используемой арматуры, вес бетона и другие немаловажные параметры.

    Подводя итог всего выше сказанного, хотелось бы сказать, что не все описанное выше походит для любой постройки. Профессионалы рекомендуют доверять все работы только проверенным людям, в частности расчет параметров монолитного бетонного перекрытия.

    Если вам необходимо заказать плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.

    Армирование плиты: правильная обвязка арматуры монолитных плит. Как рассчитать расход арматуры на количество бетона? Какое армирование укладывается?

    Армирование безбалочной монолитной панели перекрытия (внутренней горизонтальной ограждающей конструкции) является обязательным технологическим процессом их изготовления. Армирование в конструкции конструкции из бетона принимает на себя нагрузку и повышает прочностные свойства изделия.


    Назначение

    Целью армирования является повышение способности выдерживать нагрузки конструкции, снижение возможности образования трещин, появляющихся из-за скачков температуры. Для таких задач используется материал с высокими прочностными свойствами – фибра, стекловолокно, базальтовое волокно, сталь. Для устранения преждевременной коррозии и повышения износостойкости зданий стали практиковать метод армирования.


    Требования

    Усиление монолитной панели перекрытия – ответственный процесс, выполнение которого подчинено ряду условий. При проведении работ по созданию железобетонной панели перекрытия необходимо придерживаться следующих рекомендаций .

    • Для соединения металлических стержней следует использовать вязальную проволоку сечением 1, 2-1, 6 миллиметров. Применение электросварки недопустимо из-за изменения структуры металла в местах сопряжения.
    • Необходимо предусмотреть необходимую толщину (высоту) бетонной плиты по отношению к расстоянию между стенами, воспринимающими нагрузку.Высота железобетонной панели в 30 раз меньше расстояния между опорами. При этом наименьшая толщина панелей составляет не менее 15 сантиметров.
    • Укладка составных частей железного каркаса с учетом размеров перекрытия осуществляется вертикально. При наименьшей высоте панели арматура выкладывается в один слой. При высоте свыше 15 сантиметров армированную арматуру делают в два слоя.
    • Для заливки в опалубку используется бетонная смесь марки М200 и выше.Бетон этих марок обладает отличными эксплуатационными свойствами, выдерживает значительные нагрузки и имеет приемлемую стоимость.
    • Арматурные стержни сечением 8–12 миллиметров используются для сборки стальной решетки. При реализации двухслойной арматуры практикуется увеличенный размер сечения металлопрофиля в нижнем ряду. Допускается вариант использования готовой сетки.
    • Опалубка изготавливается из водостойкой фанеры или досок, обработанных строганием.Стыки тщательно герметизируются. Для укрепления опалубки используются железные стойки раздвижного типа или столбы из дерева диаметром до 20 сантиметров.

    Выполнение заданных требований при выполнении процессов армирования гарантирует прочностные характеристики возводимой конструкции. Армопанель, изготовленная с соблюдением технических условий, прослужит не один десяток лет.

    Какие материалы используются?

    Среди прочего, вам нужно побеспокоиться о выборе правильного материала, который можно использовать. Для изготовления плит перекрытий, как было сказано выше, предпочтительно использовать цемент марки 200 и выше . Так как именно этот цемент характеризуется наивысшей степенью прочности — показатель, особенно важный в данном случае. Ведь масса панели примерно 500 кг/м2.


    В роли арматуры для плиты используются в основном металлические стержни класса А500С. Горячекатаная арматура периодического профиля. Диаметр стержней определяется расчетом, проведенным в разработанном плане.Как правило, диаметр стержней перекрытия находится в пределах 8-16 миллиметров.

    В связи с тем, что монолитное перекрытие в основном работает на разрыв, нижележащая арматура является именно нижележащей арматурой, которая вырывается в процессе эксплуатации. Для его создания в некоторых эпизодах используются прутья большего сечения, чем для верхнего слоя. Несколько иначе обстоит дело в местах стыковки панелей и опор . Здесь аналогичным образом действуют внушительные нагрузки на верхние стержни, в связи с этим он дополнительно усилен.При основании плиты на колонны или между опорами, имеющими достаточно большие пролеты, применяют арматуру, расположенную в поперечном направлении армируемой конструкции, класс которой А240С или А240 (строительная арматура с гладкой поверхностью).


    Особенности расчета

    Грамотный расчет монолитной панели перекрытий и ее армирование несет в себе множество положительных качеств .

    • Горизонтальная монолитно-панельная конструкция будет иметь высокую предельную несущую способность.
    • Правильный расчет даст оптимальный вариант подбора арматуры, высоты панели, марки и объема бетона. Все это вместе дает возможность сэкономить время и деньги.
    • Высокопрофессиональный расчет позволяет в качестве опоры монолитной конструкции эксплуатировать не только стены, но и колонны внутри объекта.
    • Расчет даст все необходимые объемы работ и их стоимость.
    • Можно рассчитать панель пола, не соответствующую стандарту конфигурации.
    • Срок службы конструкции, построенной в полном соответствии с расчетами арматуры, практически не ограничен.

    Основные правила

    Не каждый способен произвести профессиональный точный расчет. Однако существуют единые стандарты изготовления и армирования монолитного перекрытия. Исходя из этих правил, высота панели должна составлять 1/30 расстояния между соседними опорами пролета. Например, при пролете 600 сантиметров высота готовой монолитной конструкции составит 20 сантиметров.Увеличение высоты приведет только к перерасходу дорогого бетона.


    Если длина перекрывающихся проемов не превышает 7 метров, то следует использовать стандартный метод расчета. По этому способу монолитную панель необходимо армировать двумя слоями арматуры . Оба слоя уложены арматурными стержнями А-500С диаметром 10 миллиметров. Стержни размещаются с интервалом примерно 150-200 миллиметров. Соединение стержней в каркас с размером ячейки 150-200 миллиметров осуществляется мягкой вязальной проволокой сечением от 1, 2 до 3 миллиметров.Панель может быть усилена стандартной сварной сеткой, доступной на рынке.


    При расчете размеров монолитной конструкции необходимо учитывать величину захвата . Это та часть панели, которая будет прилегать к стене. При кирпичных стенах размер захвата (рабочей поверхности) должен быть 15 сантиметров или чуть больше. Для стен из пенобетона этот размер составляет 25 сантиметров и более. Прутья арматуры нарезаются таким образом, чтобы их концы были покрыты слоем бетонной смеси высотой не менее 25 миллиметров.


    Простейший расчет показывает, что при правильном армировании на один квадратный метр. метр монолитной бетонной плиты высотой 20 сантиметров, расход примерно 1 м3 бетона марки М200 и выше (лучше М350), 36 килограммов арматуры марки А500С площадью сечения 10 миллиметров. Это основные правила. Однако произвести тщательный расчет может только специалист.

    Как усилить?

    Нагрузка на безригельные монолитные панели идет вертикально вниз и распределяется пропорционально по всей площади.Получается, что верхняя сторона арматурного каркаса принимает на себя сжимающие нагрузки, а нижняя – растягивающие. Прутья укладываются в опалубку и связываются между собой при помощи мягкой вязальной проволоки. Для основного скелета практикуются толстые металлические стержни. Верхний слой составляют стержни меньшего сечения.


    По завершении вязания армирующих сеток они должны быть правильно разнесены по высоте.

    При высоте конструкции монолитного перекрытия от 180 до 200 миллиметров длина перекрываемого пролета может достигать 6 метров .В таких панелях расстояние между нижней и верхней армирующей сеткой выдерживают с интервалом 100–125 мм. Для этого практикуются хомуты, которые изготавливаются из остатков арматуры диаметром 10 миллиметров. Длинные прутья согнуты в форме буквы «Г» и размещены с интервалом в один метр. В местах, где требуется армирование панели пола, расстояние уменьшают до 40 см. Как правило, это середина сопряжения с опорами и зона наибольшей нагрузки.


    Под арматурным каркасом нижележащей панели должен оставаться слой бетона толщиной примерно 25–30 миллиметров или чуть больше. Таким же слоем заливается верхняя армирующая сетка. Для соблюдения этого размера под места пересечения нижних стержней арматуры с промежутком около одного метра подкладывают пластиковые опоры. Такие устройства продаются в магазинах строительных материалов. Их можно заменить деревянными брусками, прибитыми или привинченными к опалубке с помощью саморезов.Если не зафиксировать их расположение в таком виде, то они способны всплывать при заполнении формы бетонным раствором.


    Инструкции по армированию

    Процесс строительства состоит из ряда шагов, которые необходимо реализовать в установленной последовательности.


    Установка опалубки

    Форма сборно-разборная изготавливается из металлических швеллеров, досок и фанерных листов. Под опалубку на надежных и устойчивых треногах размещают специальные телескопические опорные элементы (стойки). Ряд опор должен основательно поддерживать коробку, не позволяя ей прогибаться под нагрузкой раствора . При высоте слоя 200 мм вес 1 кв. метра бетонного раствора достигает 300-500 килограммов. Вместо выдвижных стоек можно практиковать кругляк или брусья из бруса сечением 100×100 миллиметров. Их устраивают с интервалом в 1,2-1,5 метра. Продольные балки укладываются на стойки и поднимаются на заданную высоту. После этого устанавливаются перекладины, на которые поверх наружных слоев при помощи саморезов крепится фанера с влагостойкой пленкой.Допустимая толщина 18–20 миллиметров.


    Фанеру ламинированную можно заменить обычной, покрытой лакокрасочной краской. Еще один вид основы – гладкие доски, покрытые целлофановой пленкой. Раствор не прилипает к скользкой поверхности – в связи с этим нижняя часть панели пола выходит абсолютно гладкой и ровной.

    Как правильно вязать арматуру?

    Раскладку и вязку металлических стержней выполняют по расчетной схеме армирования.Идеальный размер ячейки – 150×150 или 200×200 миллиметров. Необходимо постараться, чтобы участки рамы, идущие по направлению длины, были цельными. Если длины стержней недостаточно, то вспомогательные стержни укладываются с приличным нахлестом .Зоны сопряжения располагаются в шахматном порядке. Такое усиление гарантирует достаточную надежность и жесткость панели.


    Заполнение формы

    Целесообразно использовать сборный бетонный раствор.Выдерживается соотношение компонентов, в смесь входят присадки, улучшающие эксплуатационные показатели. Бетон подлежит надежному контролю и доставляется на строительную площадку в объеме, достаточном для единовременной заливки . С помощью бетононасоса смесь распределяется непосредственно по всему пространству панели. Погружной бетонный вибратор эффективно уплотняет раствор и пропорционально распределяет его по опалубке. Параллельно удаляются пузырьки воздуха.По окончании заливки плоскость заглаживают специальной кельмой на удлиненной ручке и покрывают тонким слоем сухого цемента.


    Соответствующая температура окружающей атмосферы при заливке конструкции раствором должна быть не ниже +5 градусов . При отрицательных температурах жидкость внутри смеси может затвердеть и разрушить монолит. Трещины ослабляют прочность панели и сокращают срок ее службы. При подходящей рабочей температуре армированный пол полностью затвердеет через месяц.Первые 3-4 дня бетон постоянно увлажняют водой, чтобы сохранить в нем влагу, а летом дополнительно накрывают пленкой.


    Важно! Подробная схема армирования горизонтальной ограждающей панели должна присутствовать в технической документации, включая чертежи. Имея информацию о том, как армировать панель пола, несложно выполнить работу самостоятельно и значительно сэкономить на этом. Главное правильно выполнить расчеты и придерживаться технологии.

    Монолитно-плитный фундамент: расчет, толщина и особенности

    Плитный фундамент представляет собой сплошное основание из железобетона, которое укладывается под всю площадь здания. Фундаменты этого типа очень прочные и имеют наименьшее давление на грунт. Но указанными достоинствами может обладать только один плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будут на основание при его эксплуатации.

    Особенности расчета толщины плитного фундамента

    При расчете толщины монолитной фундаментной плиты необходимо учитывать следующие значения:

    • зазор между арматурными сетками;
    • толщина слоя бетона над верхней и под нижней арматурной сеткой;
    • толщина арматуры.

    Проще всего расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением считается толщина плиты в 20-30 см.Конечный результат расчета во многом определяется составом грунта и однородностью пород.

    Помимо размеров опорной плиты, при устройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для устройства наклонного фундамента снимается верхний слой грунта и глубина заложения составляет около 0,5 м. Эта величина определяется с учетом того, что щебень укладывается слоем около 20 см, песок около 30 см.

    В результате простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может существенно варьироваться в зависимости от изменения характеристик грунта и веса всего будущего здания, на котором сооружается основание.

    Так, плитный фундамент для кирпичного дома должен быть на 5 см толще такого же основания для строительства из пенобетона. При этом при наличии в кирпичном доме второго этажа толщина монолитной фундаментной плиты увеличивается до 40 см (и более — в зависимости от веса и конфигурации конструкции), а при строительстве двухэтажного этажность дома из пенобетона – не менее 35 см.Цифры данных приведены для примера, чтобы понять, насколько толщина плитного основания зависит от типа конструкции, на которую он уложен. Точные показатели для конкретного здания определяются расчетами, которые рекомендуется доверить специалистам в данной области.

    Зачем измерять толщину плитного фундамента

    Все указанные расчеты должны выполняться в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для возводимого строения, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

    Кроме толщины для расчета плитного фундамента необходимо определить:

    • периметр (длина всех сторон) основания;
    • площадь плиты, в том числе термо- и гидроизоляционная;
    • площадь боковой поверхности;
    • количество бетона;
    • вес бетона;
    • нагрузка на грунт;
    • диаметр арматуры в сетке;
    • диаметр арматуры вертикальной арматуры;
    • размер ячейки сетки
    • ;
    • Падение арматуры;
    • общая длина стержней арматуры;
    • общий вес арматуры.

    Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем теплоизоляции.

    Подушка под плитный фундамент: определить толщину

    Подушка под плитное основание уложена по всей площади. Он состоит из слоя щебня и слоя песка, который наносится на предварительно выровненное дно котлована. Сначала щебень, как правило, слоем 20 см, а затем песок – слоем 30 см.Так, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

    Следует иметь в виду, что толщина каждого из двух слоев подушки песочного цыпленка может варьироваться в довольно значительных пределах. Этот показатель зависит от нескольких факторов, в том числе от основных характеристик грунта и веса конструкции. Например, для легких деревянных строений будет достаточно подушек толщиной 15 см, для гаража — 25 см, а для больших кирпичных строений лучше всего подойдет полуметровый слой.

    Щебень

    в данном случае компенсирует сгустки и малую плотность почвы, а также является прекрасным дренажем, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

    Пример расчета толщины и объема плитного фундамента

    Расчет плитного фундамента выполняется для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

    Проще всего разобраться с расчетом на конкретном примере, который можно использовать и для других случаев, изменив соответствующие цифры. Допустим дом 10х10 метров и будет возводиться монолитный плитный фундамент, толщина которого 0,25м. Объем плиты в этом случае составит 25 куб.м (10х10х0,25). Такой же бетон потребуется для заливки фундамента. Необходимо учитывать и устанавливать жесткие ребра, служащие для повышения устойчивости к деформациям.Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

    Для расчета плитного фундамента определить длину и высоту ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

    Сечение выполняется в виде трапеции или прямоугольника.По стандарту ширина края должна быть 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 куб. У трапециевидных ребер нижнее основание составляет 1,5 толщины фундамента, верхнее — 0,8. В рассматриваемом примере площадь поперечного сечения трапеции будет равна (0,8+1,5)/2х0,25=0,15 кв.м, а объем всех граней будет равен 0,15х80=12 куб.м.

    Из рассмотренного примера видно, что для заливки монолитно-плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубометров бетона.Эту сумму совершенно несложно рассчитать самостоятельно, чтобы определить затраты, которые потребуются для обустройства фундамента.

    Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может быть разной на разных грунтах или для разных построек. Поэтому, чтобы построить действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

    (PDF) Методика расчета армирования бетонных плит углеродными композиционными материалами на основе конечно-элементной модели

    Предельные значения внутренних усилий и несущей способности приведены в табл. 4.

    Таблица 4. Запасы несущей способности

    Выполняется расчет ширины раскрытия трещины с выбранным усилением. Расчетное значение сопротивления первого слоя композита по

    составляет:

    Таблица 5. Запасы трещиностойкости*

    Ширина трещины от Мх, мм

    Ширина трещины от Му, мм

    * Примечание: ширина трещины рассчитана по расчетные значения изгибающих моментов из таблицы 2.

    4 Выводы

    Методика расчета железобетонных конструкций (плит перекрытий) позволяет

    получить более точную картину напряженно-деформированного состояния в конструкции до усиления

    и выше, в отличие от традиционного ручного расчета [13].По результатам расчета

    возможен выбор более адекватной схемы усиления — за счет изменения геометрии

    или жесткостных характеристик углепластика (CFRP). Показано, что применение методики расчета

    позволяет повысить качество расчета арматуры железобетонных плит, снизить затраты на проведение опытно-конструкторских работ

    и натурных испытаний.

    Литература

    1. В.М. Бондаренко, В.И. Римшин, Диссипативная теория сопротивления прочности железобетона

    М., (2015)

    2. В.М. Бондаренко, В.И. Римшин, Вестник Отделения строительных наук

    Российской академии архитектуры и строительных наук. № 9. С. 119. (2005)

    3. В.Л. Курбатов Практическое пособие инженера-строителя, Москва, (2012)

    4. В.Л. Курбатов, В.И. Римшин, Шумилова Е.Ю. Строительно-техническая экспертиза

    Минеральные Воды, (2015)

    5. Ларионов Е.А., В.И. Римшин, Н.Т. Василькова Строительная механика инженерных

    конструкций и сооружений. № 2. С. 77-81. (2012)

    6. В.И. Римшин, В.А. Греджев Основы правового регулирования градостроительной деятельности.

    (2-е издание, исправленное и дополненное) Москва, (2015)

    7. В.И. Римшин, В.А. Греджев Сер. Учебник XXI век. Холостяк. Москва, (2015)

    8.В.И. Римшин, В.А. Греджев Правовое регулирование городской деятельности и жилищного

    законодательства. Москва, (2013). (2-е издание)

    9. В.Т. Ерофеев, Е.В. Завалишин, В.И. Римшин, В.Л. Курбатов, Б.С. Мосаков

    Научный журнал фармацевтических, биологических и химических наук. Т.7. № 3.П.

    2506-2517. (2016)

    7

    MATEC Web of Conferences 251, 04061 (2018) https://doi.org/10.1051/matecconf/201825104061

    IPICSE-2018

    Код

    Требования строительных норм и правил

    для структурного бетона (ACI 318-14) и комментариев (ACI 318R-14)

    Минимальные расчетные нагрузки для Здания и другие сооружения (ASCE/SEI 7-10)

    Совет по международному кодексу, 2012 Международный строительный кодекс, Вашингтон, округ Колумбия.С., 2012

    Каталожные номера

    Примечания к зданию ACI 318-11 Нормы и требования к конструкционному бетону, двенадцатое издание, 2013 г. , Портленд. Цементная ассоциация.

    Системы бетонных полов (Руководство по оценке и экономии), второе издание, 2002 г. Дэвид А. Фанелла

    Упрощенный дизайн Железобетонные здания, четвертое издание, 2011 г. Махмуд Э. Камара и Лоуренс С. Новак

    Конструктивные данные

    Высота от пола до пола = 12 футов (по архитектурным чертежам)

    Колонны = 18 x 18 дюймов.

    Внутренние балки = 14 x 20 дюймов.

    Краевые балки = 14 x 27 дюймов

    w c = 150 pcf

    е в = 4000 фунтов на кв. дюйм

    f y = 60 000 psi

    Активная нагрузка, л или = 100 фунтов на квадратный фут (офисное здание) ASCE/SEI 7-10 (Таблица 4-1)

    Раствор

    Контроль прогибов. АКИ 318-14 (8.3.1.2)

    Вместо подробного расчета прогибов код ACI 318 дает минимальную толщину для двусторонней плиты с балками, протянутыми между опорами со всех сторон в Таблица 8. 3.1.2 .

    Жесткость балки на изгиб Отношение (относительной жесткости) ( α f ) вычисляется следующим образом:



    АКИ 318-14 (8.10.2.7б)

    Момент инерции для эффективное сечение балки и плиты можно рассчитать следующим образом:

    Затем



    Для краевых балок:

    Эффективные сечения балки и плиты для расчета коэффициент жесткости краевой балки показан на рис. 2.

    Для краевой балки север-юг:



    Для Восток-Запад Краевая балка:



























    Для внутренних балок:

    Эффективные сечения балки и плиты для расчета коэффициент жесткости внутренней балки показан на рис. 4.

    Для внутренней балки север-юг:

    Для Восток-Запад Внутренняя балка:











    Начиная с α f > 2,0 для все балки, минимальная толщина плиты:



    АКИ 318-14 (8.3.1.2)

    Где:



    Используйте плиту толщиной 6 дюймов.



    ACI 318 утверждает, что система плит должны быть рассчитаны по любой процедуре, удовлетворяющей равновесию и геометрическим совместимость при условии соблюдения критериев прочности и работоспособности. довольный. Различие двухсистем от односторонних систем дано ACI. 318-14 (R8.10.2.3 и R8.3.1.2) .

    ACI 318 разрешает использование прямого Метод расчета (DDM) и метод эквивалентной рамы (EFM) для гравитационной нагрузки анализ ортогональных рам и применим к плоским пластинам, плоским плитам и плиты с балками. В следующих разделах описывается решение для программного обеспечения EFM и spSlab. Решение для DDM может можно найти в примере проектирования системы двухстороннего плитного бетонного пола.

    EFM является наиболее полным и подробная процедура, предоставленная ACI 318 для анализа и проектирования двусторонние плитные системы, в которых конструкция моделируется серией эквивалентных шпангоуты (внутренние и наружные) на линиях колонн, взятых продольно и поперечно через здание.

    Эквивалентный кадр состоит из трех части:

    1)       Горизонтальная плитно-балочная полоса, в т.ч. любые лучи, проходящие в направлении рамы. Различные значения момента следует учитывать инерцию вдоль оси плит-балок, где общий момент инерции в любом поперечном сечении вне соединений или колонны принимаются капиталы, а момент инерции плиты-балки в лицевая сторона колонны, кронштейна или капители разделить на количество (1-c 2 /l 2 ) 2 принимают для расчета момента инерции плит-балок от центра колонны до лицевой стороны колонны, кронштейна или капители. АКИ 318-14 (8.11.3)

    2)       Колонны или другие вертикальные опоры элементы, выступающие над и под плитой. Различные значения момента следует учитывать инерцию по оси колонн, где момент инерции колонн сверху и снизу плиты-балки в стыке должны быть предполагается бесконечным, а поперечное сечение бетона равно допускается использовать для определения момента инерции колонн при любом поперечном секция вне суставов или капителей колонн. АКИ 318-14 (8.11.4)

    3)       Элементы конструкции (Торсионные элементы), которые обеспечивают передачу момента между горизонтальными и вертикальными члены. Предполагается, что эти элементы имеют постоянное поперечное сечение по всей их длине, состоящий из наибольшего из следующего: (1) часть плиты, имеющая ширину, равную ширине колонны, кронштейна или капители в направлении пролета, для которого определяются моменты, (2) часть плиты, указанная в (1), плюс часть поперечной балки выше и ниже плиты для монолитной или полностью композитной конструкции, (3) поперечная балка включает ту часть плиты, которая находится по обе стороны от балки на расстояние, равное проекции луча выше или ниже плиты, в зависимости от того, что больше, но не более четырехкратной толщины плиты. АКИ 318-14 (8.11.5)

    В EFM, динамическая нагрузка должна быть организована в соответствии с 6.4.3, для которого требуется плита. системы, которые должны быть проанализированы и спроектированы для наиболее требовательного набора сил установлено путем исследования эффектов динамической нагрузки, помещенной в различные критические закономерности. ACI 318-14 ( 8.11.1.2 и 6.4.3 )

    52

    02 2

    Завершено анализ должен включать репрезентативные внутренние и внешние эквивалентные кадры в как в продольном, так и в поперечном направлениях пола. АКИ 318-14 ( 8.11.2.1 ) 3

    Панели должны быть прямоугольной, с соотношением длинных и меньших размеров панели, измеренных Центр до центра поддержки, не превышать 2. ACI 318-14 ( 8.10.2.3 )

    Определить коэффициенты распределения момента и фиксированный конец моменты для эквивалентных элементов рамы. Процедура распределения моментов будет использоваться для анализа эквивалентного кадра. Коэффициенты жесткости, коэффициенты переноса COF и коэффициенты момента на неподвижном конце МКЭ для перекрытий-балок и элементов колонн определяются с помощью таблиц вспомогательных средств проектирования. по телефону Приложение 20A к PCA Notes on ACI 318-11 . Эти расчеты приведены ниже.

    а. Изгиб жесткость плит-балок на обоих концах, K sb .

    PCA Примечания к ACI 318-11 (таблица A1)

    PCA Примечания к ACI 318-11 (таблица A1)

    Где Я сб – момент инерции сечения плиты-балки, показанный на рис. 6, и может быть вычисляется с помощью рисунка 7 следующим образом:

    Коэффициент переноса COF = 0.507 ПТС Примечания к ACI 318-11 (таблица A1)

    ПТС Примечания к ACI 318-11 (таблица A1)

    Рисунок 7 Коэффициент C t для полного момента инерции фланцевых секций



    б. Изгиб жесткость элементов колонны на обоих концах, K c .

    Ссылаясь на Таблица A7, Приложение 20A :

    Для интерьера Столбцы:

    ПТС Примечания к ACI 318-11 (таблица A7)

    Для наружных колонн:

    ПТС Примечания к ACI 318-11 (таблица A7)

















































    в. Жесткость при кручении торсионных элементов, K t .

    ACI 318-14 (Р.8. 11.5)

    Для Внутренние колонны:

    Где:

    ACI 318-14 (ур. 8.10.5.2b)

    х 1 = 14 в

    х 2 = 6 в

    х 1 = 14 в

    х 2 = 6 в

    г 1 = 14 в

    г 2 = 42 в

    г 1 = 20 в

    г 2 = 14 в

    С 1 = 4738

    С 2 = 2 752

    С 1 = 10 226

    С 2 = 736

    ∑С = 4738 + 2752 = 7490 в 4

    ∑С = 10 226 + 736 x 2 = 11 698 в 90 561 4 90 562 90 003



    Рисунок 8 Прикрепленный торсионный элемент на внутренней колонне







    Для экстерьера Столбцы:

    Где:

    ACI 318-14 (ур. 8.10.5.2б)



    х 1 = 14 в

    х 2 = 6 в

    х 1 = 14 в

    х 2 = 6 в

    г 1 = 21 в

    г 2 = 35 в

    г 1 = 27 в

    г 2 = 21 в

    С 1 = 11 141

    С 2 = 2 248

    С 1 = 16 628

    С 2 = 1 240

    ∑С = 11 141 + 2 248 = 13 389 в 90 561 4 90 562 90 003

    ∑С = 16 628 + 1 240 = 17 868 в 90 561 4 90 562 90 003



    Рисунок 9 Прикрепленный торсионный элемент на внешней колонне











    д. Повышенная жесткость на кручение из-за параллельные балки, K ta .

    Для внутренних колонн:

    Где:

    Для наружных колонн:



    эл. Эквивалентный столбец жесткость K ec .

    Где ∑ K ta – для двух торсионных элементов, по одному с каждой стороны колонны, а ∑ K c – для верхней и нижней колонн на стыке плиты с балкой промежуточный этаж.

    Для внутренних колонн:

    Для наружных колонн:

    ф. Коэффициенты распределения стыков плиты с балкой, ДФ .

    На внешнем стыке,









    В внутренний шов,

    COF для плиты-балки =0,507







    Определить отрицательные и положительные моменты для плит-балок с использованием распределения моментов метод.

    С нефакторизованный коэффициент полезной нагрузки:

    Фрейм будет проанализирован для пяти условий нагружения с типовой нагрузкой и частичной динамической нагрузкой, как разрешено ACI 318-14 (6.4.3.3).



    а. Факторная нагрузка и Фиксированные конечные моменты (МКЭ).

    Где (9,3 фунта на квадратный фут = (14 x 14) / 144 x 150 / 22 — это вес стержня балки на фут, разделенный на л 2 )

    PCA Примечания к ACI 318-11 (таблица A1)

    б.Распределение моментов.

    Момент раздачи на пятерку условия нагрузки показаны в таблице 1. Вращающие моменты против часовой стрелки действующие на концы стержня, принимаются положительными. Положительные пролетные моменты определяется из следующего уравнения:

    Где M o — момент в середине пролета простой балки.

    Когда концевые моменты не равны, максимальный момент в пролете не возникает при середине пролета, но его значение близко к этому промежутку для этого примера.

    Положительный момент в пролете 1-2 под нагрузкой (1):

    Диапазон положительных моментов 2-3 для нагрузки (1):



    Таблица 1 Момент Распределение для частичной рамы (поперечное направление)

    Соединение

    1

    2

    3

    4

    Участник

    1-2

    2-1

    2-3

    3-2

    3-4

    4-3

    ДФ

    0. 394

    0,306

    0,306

    0,306

    0,306

    0,394

    КОФ

    0,507

    0,507

    0.507

    0,507

    0,507

    0,507



    Загрузка (1) Все пролеты с полной расчетной динамической нагрузкой

    ФЭМ

    148. 1

    -148.1

    148.1

    -148,1

    148.1

    -148,1



    Расст.

    -58,4

    0

    0

    0

    0

    58.4

    СО

    0

    -29,6

    0

    0

    29,6

    0

    Расст.

    0

    9.1

    9.1

    -9.1

    -9.1

    0

    СО

    4,6

    0

    -4,6

    4.6

    0

    -4,6

    Расст.

    -1,8

    1,4

    1,4

    -1,4

    -1,4

    1. 8

    СО

    0,7

    -0,9

    -0,7

    0,7

    0,9

    -0,7

    Расст.

    -0.3

    0,5

    0,5

    -0,5

    -0,5

    0,3

    СО

    0,3

    -0,1

    -0. 3

    0,3

    0,1

    -0,3

    Расст.

    -0,1

    0,1

    0,1

    -0,1

    -0.1

    0,1

    М

    93.1

    -167,6

    153,6

    -153,6

    167,6

    -93,1

    Мидспен M

    89.5

    66,2

    89,5

























    Загрузка (2) Первый и третий пролеты с расчетной динамической нагрузкой 3/4

    ФЭМ

    125.4

    -125,4

    57,3

    -57,3

    125,4

    -125,4



    Расст.

    -49,4

    20.8

    20,8

    -20,8

    -20,8

    49,4

    СО

    10,6

    -25,1

    -10,6

    10.6

    25,1

    -10,6

    Расст.

    -4,2

    10,9

    10,9

    -10,9

    -10,9

    4.2

    СО

    5,5

    -2.1

    -5,5

    5,5

    2.1

    -5,5

    Расст.

    -2.2

    2,3

    2,3

    -2,3

    -2,3

    2,2

    СО

    1,2

    -1,1

    -1.2

    1,2

    1.1

    -1,2

    Расст.

    -0,5

    0,7

    0,7

    -0,7

    -0.7

    0,5

    СО

    0,4

    -0,2

    -0,4

    0,4

    0,2

    -0,4

    Расст.

    -0.1

    0,2

    0,2

    -0,2

    -0,2

    0,1

    М

    86,7

    -119

    74.5

    -74,5

    119

    -86,7

    Мидспен M

    83,3

    10,6

    83,3



    Загрузка (3) Центральный пролет с расчетной динамической нагрузкой 3/4

    ФЭМ

    57.3

    -57,3

    125,4

    -125,4

    57,3

    -57,3

    Расст.

    -22,6

    -20.8

    -20,8

    20,8

    20,8

    22,6

    СО

    -10,6

    -11,4

    10,6

    -10.6

    11,4

    10,6

    Расст.

    4,2

    0,3

    0,3

    -0,3

    -0,3

    -4.2

    СО

    0,1

    2.1

    -0,1

    0,1

    -2.1

    -0,1

    Расст.

    -0.1

    -0,6

    -0,6

    0,6

    0,6

    0,1

    СО

    -0,3

    0

    0.3

    -0,3

    0

    0,3

    Расст.

    0,1

    -0,1

    -0,1

    0,1

    0.1

    -0,1

    СО

    0

    0,1

    0

    0

    -0,1

    0

    Расст.

    0

    0

    0

    0

    0

    0

    М

    28.1

    -87,7

    115

    -115

    87,7

    -28.1

    Мидспен M

    27,2

    71,3

    27.2



    Загрузка (4) Первый пролет, нагруженный 3/4 факторной динамической нагрузки, и предполагается, что балка-плита зафиксирована на поддержка на расстоянии двух пролетов

    ФЭМ

    125,4

    -125,4

    57,3

    -57.3

    Расст.

    -49,4

    20,8

    20,8

    0

    СО

    10,6

    -25

    0

    10.6

    Расст.

    -4,2

    7,7

    7,7

    0

    СО

    3,9

    -2.1

    0

    3.9

    Расст.

    -1,5

    0,6

    0,6

    0

    СО

    0,3

    -0,8

    0

    0.3

    Расст.

    -0,1

    0,2

    0,2

    0

    СО

    0,1

    -0,1

    0

    0.1

    Расст.

    0

    0

    0

    0

    М

    85.1

    -124,1

    86.6

    -42,4

    Мидспен M

    81,5

    20,6



    Загрузка (5) Первый и второй пролеты с расчетной динамической нагрузкой 3/4

    ФЭМ

    125.4

    -125,4

    125,4

    -125,4

    57,3

    -57,3

    Расст.

    -49,4

    0.0

    0,0

    20,8

    20,8

    22,6

    СО

    0,0

    -25,1

    10,6

    0.0

    11,4

    10,6

    Расст.

    0,0

    4,4

    4,4

    -3,5

    -3,5

    -4.2

    СО

    2,2

    0,0

    -1,8

    2,2

    -2.1

    -1,8

    Расст.

    -0.9

    0,5

    0,5

    0,0

    0,0

    0,7

    СО

    0,3

    -0,4

    0.0

    0,3

    0,4

    0,0

    Расст.

    -0,1

    0,1

    0,1

    -0,2

    -0.2

    0,0

    СО

    0,1

    -0,1

    -0,1

    0,1

    0,0

    -0,1

    Расст.

    0.0

    0,0

    0,0

    0,0

    0,0

    0,0

    М

    77,6

    -146,0

    139.1

    -105,7

    84.1

    -29,5

    Мидспен M

    74,3

    63,7

    28,3



    Макс М

    93.1

    -167,7

    153,6

    -153,6

    167,7

    -93,1

    Макс М +

    89,4

    71,3

    89.4



    Положительный и отрицательный факторы моменты для системы плит в направлении расчета нанесены на рис. 13. Отрицательные расчетные моменты принимаются на гранях прямолинейных опор. но не на расстояниях, больших, чем от центров опор. АКИ 318-14 (8.11.6.1)

    Рис. 13 Положительные и отрицательные расчетные моменты для Плита-балка (все пролеты, нагруженные полной расчетной динамической нагрузкой, если не указано иное)

    а.Проверить, рассчитаны ли моменты выше, можно воспользоваться сокращением, разрешенным ACI 318-14 (8.11.6.5) :

    Плитные системы в пределах ограничений ACI 318-14 (8.10.2) может привести к уменьшению такой пропорции, чтобы числовая сумма положительных и средних отрицательных моменты не должны превышать суммарный статический момент M o заданный по Уравнение 8.10.3.2 в ACI 318-14 :

    ACI 318-14 (8.11.6.5)



    Проверить применимость прямого проектирования Метод:



    1. Eсть не менее трех непрерывных пролетов в каждом направлении ACI 318-14 (8.10.2.1)

    2.Последовательный пролет длины равны ACI 318-14 (8.10.2.2)

    3. От длинных к коротким соотношение 22/17,5 = 1,26 < 2,0 ACI 318-14 (8.10.2.3)

    4. Колонка не смещение АКИ 318-14 (8.10.2.4)

    5. Нагрузки гравитационные и равномерно распределены с отношением срока службы к мертвому 1,33 < 2,0

    АКИ 318-14 (8.10.2.5 и 6)

    6. Проверка относительной жесткости плиты перекрытия: ACI 318-14 (8.10.2.7)

    Внутренняя панель:

    О.К. АКИ 318-14 (Ур. 8.10.2.7а)

    Внутренняя панель:

    О.К. АКИ 318-14 (уравнение8.10.2.7а)



    Все ограничения ACI 318-14 (8.10.2) выполнены и положения ACI 318-14 (8.11.6.5) можно обратиться:

    АКИ 318-14 (ур. 8.10.3.2)

    Кому иллюстрируют правильную процедуру, моменты, учитываемые внутренним пролетом, могут быть уменьшены следующим образом:

    Допустимый уменьшение = 183.7/188,8 = 0,973

    Скорректированный негативный дизайн момент = 117,6 0,973 = 114,3 ft-kip

    Скорректированный позитивный дизайн момент = 71,2 0,973 = 69,3 ft-kip

    M o = 183,7 фут-тысячи фунтов

    б. Распределить факторизованные моменты по столбцу и средние полосы:

    Отрицательные и положительные факторизованные моменты при критических секции могут быть распределены на полосу колонны и две полусредние полосы плиты-балки по методу прямого расчета (DDM) в 8.10, при условии что Ур. 8.10.2.7(a) удовлетворен. АКИ 318-14 (8.11.6.6)

    Поскольку относительная жесткость балок составляет от 0,2 и 5.0 (см. шаг 2.4.1.6), моменты могут быть распределены по пластинам-балкам как указан в ACI 318-14 (8.10.5 и 6) , где:

    Факторные моменты при критических разделы сведены в Таблицу 2.



    Таблица 2 — боковая распределение факторизованных моментов

    факторизованные моменты
    (фут-кипс)

    Полоса колонки

    Моменты за двоих
    Полусредние полосы**
    (фут-кипс)

    Процент*

    Момент
    (фут-кипс)

    Полоса балки

    Момент
    (фут-кипс)

    Полоса колонки

    Момент
    (фут-кипс)

    Конец
    Пролет

    Внешний негатив

    60.2

    75

    45,2

    38,4

    6,8

    15

    Положительный

    89,4

    67

    59.9

    50,9

    9,0

    29,5

    Внутренний негатив

    128,4

    67

    86

    73.1

    12.9

    42,4

    Интерьер
    Пролет

    Отрицательный

    117,6

    67

    78,8

    67,0

    11,8

    38.8

    Положительный

    71,3

    67

    47,8

    40,6

    7,2

    23,5

    *Начиная с α 1 л 2 1 > 1.0 балки должны иметь такую ​​пропорцию, чтобы противостоять 85 процентам полосы колонны в соответствии с ACI 318-14 (8.10.5.7)

    ** Та часть учитываемого момента, на которую не оказывает сопротивления полоса столбца назначается двум полусредним полосам



    а. Определить изгибную арматуру, необходимую для полосы моменты

    Арматура на изгиб расчет для полосы колонны концевого пролета внутреннего отрицательного положения указан ниже:

    Предположим, что натяжение контролируется сечение ( φ = 0.9)

    Ширина полосы колонны, b = (17,5 x 12) / 2 = 91 дюйм

    Использовать среднее значение d = 6 0,75 0,5/2 = 5 дюймов

    в 2

    Максимальное расстояние ACI 318-14 (8.7.2.2)

    Обеспечить 8–4 стержня с A s = 1,60 дюйма 2 и с = 91/8 = 11,37 дюйма ≤ с макс.

    Расчет арматуры на изгиб для балочной полосы внутренней части концевого пролета отрицательный адрес указан ниже:

    Предположим, что натяжение контролируется сечение ( φ = 0.9)

    Ширина полосы балки, b = 14 дюймов

    Использовать среднее значение d = 20 0,75 0,5/2 = 19 дюймов

    Обеспечьте 5–4 стержня с A s = 1,00 дюйма 2

    Все значения в таблице 3 рассчитывается по описанной выше методике.



























    Таблица 3 — Требуемая арматура плиты для изгиба [Метод эквивалентной рамы (EFM)]

    Пролет Местонахождение

    M u
    (фут-кип)

    б *
    (в.)

    д **
    (дюймы)

    A с Треб.
    для изгиба
    (в. 2 )

    Мин А с
    (дюймы 2 )

    Армирование
    Предоставляется

    A s Prov.
    для изгиба
    (в. 2 )

    Концевой пролет

    Полоса балки

    Внешний негатив

    38,4

    14

    19.00

    0,456

    0,608

    4 — #4

    0,8

    Положительный

    50,9

    14

    18,25

    0.634

    0,852

    5 — #4

    1,0

    Внутренний негатив

    73.1

    14

    19.00

    0,881

    0.887

    5 — #4

    1,0

    Полоса колонки

    Внешний негатив

    6,8

    91

    5,00

    0,304

    0.983

    8 — #4

    1,6

    Положительный

    9,0

    91

    5,00

    0,403

    0,983

    8 — #4

    1.6

    Внутренний негатив

    12,9

    91

    5,00

    0,580

    0,983

    8 — #4

    1,6

    Средняя полоса

    Внешний негатив

    15.0

    159

    5,00

    0,672

    1,717

    14 — #4

    2,8

    Положительный

    29,5

    159

    5.00

    1.331

    1,717

    14 — #4

    2,8

    Внутренний негатив

    42,4

    159

    5,00

    1.926

    1,717

    14 — #4

    2,8

    Интерьер Пролет

    Полоса балки

    Положительный

    40,6

    14

    18.25

    0,503

    0,671

    4 — #4

    0,8

    Полоса колонки

    Положительный

    7,2

    91

    5.00

    0,322

    0,983

    8 — #4

    1,6

    Средняя полоса

    Положительный

    23,5

    159

    5.00

    1.057

    1,717

    14 — #4

    2,8

    * Ширина полосы колонны, b = (17,5 12)/2 — 14 = 91 дюйм

    * Ширина средней полосы, b = 22*12-(17.5*12)/2 = 159 дюймов

    * Ширина полосы балки, b = 14 дюймов

    ** Используйте среднее значение d = 6 0,75 0,5/2 = 5,00 дюйма для колонны и средние полосы

    ** Используйте среднее значение d = 20 — 1,5 — 0,5/2 = 18,25 дюйма для балки полоса Области положительного момента

    ** Использовать среднее значение d = 20 — 0.0,5/f г *b*d , 200/f y *b*d) для балки полоса ACI 318-14 (9.6.1.2)

    Мин. A s = 1,333 По требованию, если предусмотрено >= 1,333 Как требуется для полосы ACI 318-14 (9.6.1.3)

    с макс. = 2 ч = 12 дюймов < 18 в. АКИ 318-14 (8.7.2.2)



    б. Рассчитать дополнительную арматуру плиты на колоннах для передачи момента между плитами и колонна по изгибу

    Часть несбалансированного момент, передаваемый изгибом, равен γ f x M u

    Где:

    ACI 318-14 (8.4.2.3.2)

    b 1 = Размер критического сечения b o измеряется в направлении пролета, для которого моменты определены в ACI 318, глава 8.

    b 2 = Размер критического сечения b o измеряется в направлении, перпендикулярном b 1 в ACI 318, глава 8.

    б о = Периметр критической секции для двустороннего сдвиг в плитах и ​​фундаментах.

    АКИ 318-14 (8.4.2.3.3)

    Для внешней стойки:

    Рис. 14 Периметры критического сдвига для колонн

    Дополнительная арматура плиты на внешней колонне требуется.

    Таблица 4 — Дополнительная арматура плиты на колоннах для передачи момента между плитой и столбец [Метод эквивалентного кадра (EFM)]

    Пролет Местонахождение

    Действующий ширина плиты, b b (дюйм)

    д
    (в.)

    γ f

    М у *
    (фут-кип)

    γ f М и
    (фут-кип)

    А с истреб в пределах b b (in. 2 )

    А с пров.для

    изгиб внутри б б (ин. 2 )

    Доп.

    Концевой пролет

    Полоса колонки

    Экстерьер Отрицательный

    36

    5

    0.614

    93.1

    57.14

    2,973

    1,187

    10-#4

    Интерьер Отрицательный

    36

    5

    0.600

    44,5

    26,70

    1,265

    1,387

    *M u берется по средней линии поддержки в методе эквивалентного кадра.



    б.Определять поперечная арматура, необходимая для поперечного сдвига полосы балки

    расчет поперечного армирования балочной полосы наружного концевого пролета расположение указано ниже.

    Рис. 15 Сдвиг в критических сечениях для конца пролет (на расстоянии d от лица колонны)

    Требуемый сдвиг при расстояние d от грани опорной колонны V u_d = 31.64 тысяч фунтов (рис. 15).

    АКИ 318-14 (22.5.5.1)

    ∴ Необходимы стремена.

    Расстояние от грани колонны сверх которого требуется минимальное армирование:

    АКИ 318-14 (22.5.10.1)

    О.К.

    АКИ 318-14 (22.5.10.1)

    АКИ 318-14 (22.5.10.5.3)

    АКИ 318-14 (9.6.3.3)

    ACI 318-14 (9.7.6.2.2)

    Выбрать s при условии = 8-дюймовые хомуты № 4 с первым хомутом, расположенным в расстояние 3 дюйма от лица колонны.

    расстояние, где сдвиг равен нулю, рассчитывается следующим образом:

    расстояние от опоры, за пределами которого требуется минимальное армирование, равно рассчитывается следующим образом:

    расстояние, при котором поперечная арматура не требуется, рассчитывается следующим образом:

    Все значения в Таблице 5 рассчитаны на основе описанной выше процедуры.

    Таблица 5 – Необходимая ширина Усиление на сдвиг

    Расположение пролета

    А В, мин
    в 2

    A В, требуется / с
    в 2

    с требуется
    в

    с макс.
    в

    Усиление
    Предоставляется

    Концевой пролет

    Внешний вид

    0.0117

    0,0090

    34,28

    9.13

    8 — #4 @ 8 дюймов *

    Интерьер

    0,0117

    0,0225

    17,76

    9.13

    10 — #4 @ 8,6 в

    Внутренний пролет

    Интерьер

    0,0117

    0,0158

    25,37

    9.13

    9 — № 4 @ 8.6 из

    * Минимум поперечная арматура регулирует











































    неуравновешенный момент от плит-балок на опорах эквивалентной рамы распределяются на фактические колонны выше и ниже плиты-балки в пропорционально относительной жесткости фактических колонн.Ссылаясь на рис. 9, неуравновешенный момент в шарнирах 1 и 2:

    Совместное 1 = +93,1 ft-kip

    Совместное 2 = -119 + 74,5 = -44,5 ft-kip

    коэффициенты жесткости и переноса фактических колонн и распределение неуравновешенные моменты внешних и внутренних колонн показаны на рис. 9.

    Рисунок 16 – Моменты колонны (неуравновешенные моменты от Плита-Балка)



    Итого:

    Момент дизайна в экстерьере столбец = 55.81 фут-кип

    Дизайн момент во внутренней колонне = 24,91 ft-kip

    определенные выше моменты комбинируются с учитываемыми осевыми нагрузками (для каждого этаж) и учитываемые моменты в поперечном направлении для расчета колонны разделы. Подробный анализ для получения значений моментов на забое внутренние, внешние и угловые колонны из значений неуравновешенного момента могут быть можно найти в примере проектирования двухсторонней плоской плиты бетонной плиты перекрытия.

    Конструкция внутренние, краевые и угловые колонны объясняются в примере проектирования двухсторонней плоской бетонной плиты перекрытия.

    Сопротивление сдвигу плиты в непосредственной близости колонн/опор включает оценку одностороннего сдвига (действие балки) и двусторонняя резка (продавливание) в соответствии с ACI 318 Глава 22.

    Односторонний сдвиг является критическим при на расстоянии d от лица колонны. На рис. 17 показан V u при критические секции вокруг каждой колонки. Так как нет сдвига арматуры, расчетная несущая способность сечения равна расчетной способность бетона к сдвигу:

    ACI 318-14 (ур.22.5.1.1)

    Где:

    ACI 318-14 (ур. 22.5.5.1)

    λ = 1 для нормального бетона

    Потому что φV c > В и вообще критические сечения, плита о.к . при одностороннем сдвиге.

    Рис. 17 Односторонний сдвиг в критических сечениях (при расстояние d от поверхности опорной колонны)

    Двусторонний сдвиг является критическим для прямоугольного сечения расположен на d плиты /2 от лицевой стороны колонны.То рассчитан фактор силы сдвига V u в критическом сечении как реакция в центре тяжести критического сечения за вычетом собственного веса и любая наложенная поверхностная постоянная и временная нагрузка, действующая в пределах критического раздел.

    Фактор неуравновешенного момента, используемый для сдвига передача, M unb , рассчитывается как сумма шарнирных моментов влево и вправо. Момент вертикальной реакции относительно также учитывается центр тяжести критического сечения.

    Для внешней стойки:

    Для внешний столбец на рисунке 18, положение центральной оси z-z:





    Полярный момент J c периметра сдвига это:





    ACI 318-14 (ур.8.4.4.2.2)

    Длина критического периметра для экстерьера столбец:

    ACI 318-14 (Р.8.4.4.2.3)

    АКИ 318-14 (таблица 22.6.5.2)

    О.К.



    Для интерьера столбец:

    Для внутренний столбец на рисунке 19, положение центральной оси z-z:













    Полярный момент J c периметра сдвига это:





    ACI 318-14 (ур.8.4.4.2.2)

    Длина критического периметра для экстерьера столбец:

    АКИ 318-14 (таблица 22.6.5.2)

    О.К.

    Так как плита толщина была выбрана на основе таблиц минимальной толщины плиты в ACI 318-14 расчет прогиба не требуется.Однако расчеты немедленных и зависящих от времени отклонений рассматриваются в этом разделе для иллюстрация и сравнение с результатами модели spSlab.

    Расчет прогиба для двухсторонних плит является сложной задачей, даже если линейное упругое поведение можно предположить. Эластичный анализ для трех уровней эксплуатационной нагрузки ( D, D + L длительная , D+L Full ) используется для получения немедленных отклонений двустороннего плита в этом примере.Тем не менее, другие процедуры могут быть использованы, если они приводят к предсказания отклонения в разумном согласии с результатами комплексные тесты. АКИ 318-14 (24.2.3)

    эффективный момент инерции ( I e ) используется для учета Влияние растрескивания на изгибную жесткость плиты. I и для участок без трещин ( M cr > M a ) равен I g .Когда секция треснула ( M cr < M a ), то следует использовать следующее уравнение:

    ACI 318-14 (ур. 24.2.3.5a)

    Где:

    M a = Максимальный момент в стержне из-за эксплуатационных нагрузок на стадии прогиба составляет вычислено.

    рассчитываются значения максимальных моментов для трех уровней эксплуатационной нагрузки из структурного анализа, как показано ранее в этом документе.Эти моменты показано на рисунке 20.

    Рис. 20 Максимальные моменты для Три уровня сервисной нагрузки

    Для положительного моментного (среднепролетного) участка внешний пролет:

    АКИ 318-14 (ур. 24.2.3.5b)

    АКИ 318-14 (ур. 19.2.3.1)

    y t = Расстояние от центральной оси сечения брутто, без учета армирования, на растянутую поверхность, дюйм.

    Рисунок 21 I г расчет сечения плиты возле опоры

    PCA Примечания к ACI 318-11 (9.5.2.2)

    Как рассчитанная ранее положительная арматура для торцевой полосы рамы представляет собой 22 стержня № 4, расположенных на расстоянии 1,0 дюйма вдоль сечения плиты от нижней части плита и 4 стержня №4, расположенные на расстоянии 1,75 дюйма вдоль сечения балки снизу пучка. Пять стержней сечения плиты не являются непрерывными и будут исключены из расчета I кр . На рис. 22 показаны все параметры, необходимые для расчета момента инерции участка с трещиной превращается в бетон в середине пролета.



    Рис. 22 Треснувший Преобразованный Секция (секция положительного момента)

    АКИ 318-14 (19.2.2.1.а)

    PCA Примечания к ACI 318-11 (таблица 10-2)

    Для секции с отрицательным моментом (возле внутреннего опора концевого пролета):

    отрицательное армирование торцевой полосы рамы возле внутренней опоры представляет собой 27 стержней № 4, расположенных на расстоянии 1,0 дюйма вдоль сечения от верха плиты.

    АКИ 318-14 (ур. 24.2.3.5b)

    АКИ 318-14 (ур. 19.2.3.1)

    Рисунок 23 I г расчет сечения плиты возле опоры



    АКИ 318-14 (19.2.2.1.а)

    PCA Примечания к ACI 318-11 (таблица 10-2)

    ПТС Примечания к ACI 318-11 (таблица 10-2)

    PCA Примечания по АКИ 318-11 (таблица 10-2)

    ПТС Примечания к ACI 318-11 (таблица 10-2)

    Рисунок 24 Преобразованная секция с трещинами (внутренняя секция с отрицательным моментом для концевого пролета)



    Эффективный момент инерции процедура, описанная в Кодекс считается достаточно точным для оценки отклонений.То эффективный момент инерции, I e , был разработан, чтобы обеспечить переход между верхней и нижней границами I g и I cr как функция отношения M cr /M a . Для условно усиленные (ненапряженные) элементы, эффективный момент инерции I e , рассчитывается по уравнению. (24.2.3.5a), если только это не получено более полным анализ.

    I и должны быть разрешено принимать в качестве значения, полученного из уравнения(24.2.3.5a) в середине пролета для простые и неразрезные пролетные строения, а также на опорах консолей. АКИ 318-14 (24.2.3.7)

    Для непрерывных односторонних плит и балки. I e допускается принимать как среднее значения, полученные из уравнения (24.2.3.5a) для критических положительных и отрицательных Моментные секции. АКИ 318-14 (24.2.3.6)

    Для наружного пролета (пролет с одним сплошным концом) с уровнем рабочей нагрузки ( D+LL полный ):

    АКИ 318-14 (24.2.3.5а)

    Где I e — эффективный момент инерции участок критического отрицательного момента (у опоры).

    Где I и + — эффективный момент инерции для критического участка с положительным моментом (средний размах).

    С жесткость промежуточного пролета (включая эффект растрескивания) оказывает доминирующее влияние на прогибы, среднее сечение широко представлено в расчете I e и это считается удовлетворительным при приближенных расчетах прогиба.Усредненный эффективный момент инерции ( I e,avg ) дано:

    ПТС Примечания к ACI 318-11 (9.5.2.4(1))

    Где:

    Для внутреннего пролета (пролет с двумя сплошными концами) с уровнем рабочей нагрузки ( D+LL полный ):

    АКИ 318-14 (24.2.3.5а)

    Усредненный эффективный момент инерции ( I e,avg ) определяется по формуле:

    PCA Примечания к ACI 318-11 (9.5.2.4(2))

    Где:

    Таблица 6 предоставляет сводку требуемых параметров и расчетных значений, необходимых для прогибы для внешней и внутренней эквивалентной рамы. Он также обеспечивает сводка тех же значений для полосы столбца и средней полосы для облегчения расчет прогиба панели.





    Таблица 6 Расчет среднего эффективного момента инерции

    Для рамы Полоса

    Пролет

    зона

    I г ,

    дюйма 4

    я кр ,

    дюйма 4

    М и , футов-кип

    М кр ,

    тыс. футов

    я и , дюйм 4

    I е, среднее , в. 4

    Д

    Д +

    ЛЛ Сус

    Д +

    л полный

    Д

    Д +

    ЛЛ Сус

    Д +

    л полный

    Д

    Д +

    ЛЛ Сус

    Д +

    л полный

    доб.

    Левый

    9333

    7147

    -30.61

    -30,61

    -66,92

    36,89

    9333

    9333

    7513

    22761

    22761

    22693

    Мидель

    25395

    2282

    27.19

    27.19

    59,43

    63.14

    25395

    25395

    25395

    Справа

    9333

    7331

    -58.35

    -58,35

    -127,56

    36,89

    7837

    7837

    7380

    Междунар.

    Левый

    9333

    7331

    -52.93

    -52,93

    -115,73

    36,89

    8009

    8009

    7396

    20179

    20179

    19995

    Середина

    25395

    1553

    18.06

    18.06

    44,57

    63.14

    25395

    25395

    25395

    Справа

    9333

    7331

    -52.93

    -52,93

    -115,73

    36,89

    8009

    8009

    7396



    Прогибы в двусторонних системах плит должны быть рассчитываются с учетом размеров и формы панели, условий поддержка и характер ограничений по краям панели.Для немедленных отклонений двухсторонние системы перекрытий прогиб рассчитывается как сумма прогибов в середине пролета полосы колонны или линия столбца в одном направлении (Δ cx или Δ cy ) и прогиб в середине пролета средней полосы в ортогональном направлении (Δ м x или Δ мой ). На рис. 25 показано вычисление отклонения для прямоугольная панель. Среднее значение Δ для панелей, имеющих разные свойств в двух направлениях рассчитывается следующим образом:



    ПТС Примечания к ACI 318-11 (9.5.3.4 Уравнение 8)

    Рис. 25 Расчет прогиба для прямоугольной панели

    Кому вычислить каждый член предыдущего уравнения, следующая процедура должна быть использовал. На рис. 26 показана процедура расчета члена Δ cx . та же процедура может быть использована для нахождения других терминов.

    Рисунок 26 Δ cx расчет процедура

    Для наружного пролета — обслуживание статическая нагрузка:

    ПТС Примечания к ACI 318-11 (9.5.3.4 Уравнение 10)

    Где:



    АКИ 318-14 (19.2.2.1.а)

    I кадр, усредненный = Усредненный эффективный момент инерции ( I e,avg ) для полосы рамы для стационарной рабочей нагрузки из таблицы 6 = 22761 дюйм 4

    ПТС Примечания к ACI 318-11 (9.5.3.4 Уравнение 11)

    Где ЛДФ c — коэффициент распределения нагрузки на полосу колонны. Распределение нагрузки коэффициент для полосы колонны можно найти из следующего уравнения:

    И распределение нагрузки коэффициент для средней полосы можно найти из следующего уравнения:

    Для концевой пролет, LDF для внешней отрицательной области (LDF L ), внутренний отрицательная область (LDF R ) и положительная область (LDF L + ) равны 0.75, 0,67 и 0,67 соответственно (из таблицы 2 настоящего документа). Таким образом, коэффициент распределения нагрузки на полосу колонны для концевого пролета равен предоставлено:

    I к, г = Общий момент инерции ( I г ) для полосы колонны (для Т-образной секции) = 20040 дюймов 4

    I рама, г = Общий момент инерции ( I г ) для полосы рамы (для таврового сечения) = 25395 дюймов. 4

    ПТС Примечания к ACI 318-11 (9.5.3.4 Ур. 12)

    Где:





    K ec = эффективная жесткость колонны для внешней колонны.

    = 764 х E c = 2929 x 10 6 дюйм-фунт (рассчитано ранее).



    ПТС Примечания к ACI 318-11 (9.5.3.4 Уравнение 14)



    Где:





    Где







    K ec = эффективная жесткость колонны для внутренней колонны.

    = 631 х E c = 2419 x 10 6 дюйм-фунт (рассчитано ранее).







    Где:





    ПТС Примечания к ACI 318-11 (9.5.3.4, уравнение 9)





    Читаю та же процедура, Δ m x можно рассчитать для среднего полоска. Эта процедура повторяется для эквивалентного кадра в ортогональном направление для получения Δ cy , и Δ мой для концевых и средних пролетов для других уровней нагрузки ( D+LL sus и D+LL полный ).

    Предполагая квадратная панель, Δ cx = Δ cy = 0,009 дюйм и Δ м x = Δ мой = 0,021 дюймов

    средний Δ для угловой панели рассчитывается следующим образом:

    Процедура расчета железобетонной тавровой балки на примере

    🕑 Время чтения: 1 минута

    Т-образные балки образуются, когда железобетонные плиты перекрытий, крыш и настилов отливаются монолитно с опорными балками.Как правило, опалубки размещаются для нижней и боковых сторон балок и софитов плит. Отогнутые стержни и хомуты балки уходят вверх в плиту. После этого отливаются сразу все элементы, от нижней точки балки до вершины плиты.

    Часть плиты вокруг балки, называемая полкой, будет работать с балкой и сопротивляться продольной сжимающей силе. Внутренние балки имеют полки с обеих сторон и называются тавровыми балками, а краевые балки имеют полки с одной стороны и называются L-образными балками.Часть балки, выступающая ниже плиты, называется стержнем или стенкой.

    Конструкция железобетонных тавровых балок аналогична конструкции прямоугольной железобетонной балки, за исключением фланцев, которые необходимо учитывать в первом типе балки.

    Эффективная ширина фланца

    Эффективная ширина полки (b e ) тавровой балки должна быть определена, чтобы начать процесс проектирования. На рисунке 1 полка изолированной тавровой балки немного шире, чем стержень тавровой балки, и вся полка эффективно сопротивляется сжатию.

    Рис. 1: Эффективная ширина полки изолированной тавровой балки

    Однако на рис. 2 ширина фланца большая; следовательно, части фланцев, расположенные на расстоянии от штока, не принимают на себя полную долю сопротивления сжатию, и напряжения продолжают изменяться.

    Рис. 2: Эффективная ширина полки внутренней тавровой балки

    Изменение напряжений приводит к утомительным вычислениям; поэтому рассматривается равномерное распределение напряжения по меньшей ширине полезной полки, см. рис.-3.

    Рис. 3: Теоретическое распределение напряжения и упрощенное или прямоугольное распределение напряжения по ширине полки тавровой балки

    Согласно ACI 318-19 эффективная ширина полки тавровой балки может быть найдена следующим образом:

    1. Изолированные балки

    Для изолированных балок, в которых полка используется только для обеспечения дополнительной площади сжатия, полка должна иметь толщину больше или равную 1/2b w, и эффективную ширину не более 4b w .

    Рис. 4: Изолированная геометрия тавровой балки

    2. Внутренние тавровые балки

    Согласно 318-19 эффективная ширина полки внутренней тавровой балки не должна превышать наименьшее из:

    1- Одна четвертая длина пролета балки в свету, L/4.
    2- Ширина стенки плюс 16-кратная толщина плиты, b w +16h f .
    3- Расстояние между центрами балок.

    Рис. 5: Эффективная ширина полки внутренней тавровой балки

    3. Краевая балка (L-образная)

    Согласно 318-19 эффективная ширина полки краевой балки не должна превышать наименьшее из:

    1- Эффективная ширина полки (b e ), равная или меньше (b w + (чистый пролет/4))

    2- Эффективная ширина фланца (b e ) равна или меньше (b w +(6h f )

    3- Эффективная ширина полки (b e ), равная или меньше (b w + половина расстояния в свету до следующей балки в свету)

    Рис. 6: Эффективная ширина полки L-образной балки

    Тавровая балка по сравнению с прямоугольной балкой

    Если Т-образная железобетонная балка подвергается действию отрицательных моментов в опорах, балка рассчитывается как прямоугольное сечение, поскольку не учитывается растяжение бетона.Ширина прямоугольного сечения равна ширине стебля (стенки), см. рис.-7.

    Рис. 7: Т-образная балка, подверженная отрицательному моменту

    Однако, когда на тавровую балку действует положительный момент, полка располагается в зоне сжатия, поэтому балка должна быть спроектирована как тавровая, см. рис.-8.

    Рис. 8: Т-образная балка, подверженная положительному моменту

    Расчет железобетонной тавровой балки

    Расчет балки таврового сечения включает расчет размеров (be, h f , h и b w ) балки и необходимой площади армирования (As).Толщина полки (h f ) и ширина (b e ) обычно устанавливаются при расчете плиты.

    На размер стенки или стержня балки влияют те же факторы, что и на размер прямоугольной балки. В случае неразрезной тавровой балки сжимающие напряжения в бетоне наиболее критичны в областях с отрицательным моментом, где зона сжатия находится в стержне (стенке) балки.

    Распределение напряжения в тавровой балке показано на рисунке-9:

    Рис. 9: Распределение напряжения в тавровой балке

    Процедура проектирования

    1. Рассчитайте приложенный момент (M u ), используя пролет балки и действующие нагрузки.

    2. Определите эффективную ширину полки (b e )

    3. Выберите размеры стенки (b w ) и (h) исходя либо из требований к отрицательному изгибу на опорах, либо из требований к сдвигу.

    4. Предположим, что a=h f , затем вычислите (As), используя следующее выражение:

    5. Проверьте предполагаемое значение (a):

    В уравнении 2 подставьте значение (b e ), найденное на шаге 2.

    Если a< hf, спроектируйте балку прямоугольного сечения и следуйте процедуре расчета прямоугольной балки.

    Если a> hf, спроектируйте балку в виде таврового сечения и перейдите к шагу 6. ​​

    6. Рассчитайте площадь арматуры, необходимую для балансировки момента фланца, используя уравнение 3, а затем момент фланца, используя уравнение 4:

    7. Рассчитать момент паутины:

    8. Предположим, что глубина прямоугольного блока напряжения (например, a = 100 мм), затем оцените площадь армирования (A sw ), необходимую для балансировки момента стенки:

    Значение (d) должно быть рассчитано по следующей формуле:

    d= высота балки-бетонное покрытие-диаметр хомута-0.5*продольный диаметр стали Уравнение 7

    Затем проверьте предполагаемую глубину прямоугольного блока напряжений (a) с помощью (A sw ):

    Используйте новый (a) и подставьте его в уравнение 6, затем вычислите новый (A sw ). Повторяйте этот процесс до тех пор, пока не будет достигнуто правильное значение (A sw ). Обычно достаточно трех попыток.

    9. Вычислить сумму As которая равна (A sf +A sw ), затем определить количество арматуры:

    №стержней = As/площадь одного стержня Уравнение 9

    10. Эскиз окончательного проекта, на котором представлены все необходимые данные.

    Где:

    Пример:

    Система перекрытий, показанная на рис. 10, состоит из бетонной плиты толщиной 75 мм, поддерживаемой бетонными тавровыми балками с пролетом 7,5 м и расстоянием между центрами 1,2 м. Размеры стенки, определяемые требованиями к отрицательным моментам на опорах, составляют b w = 275 мм и d = 500 мм. Какова площадь растянутой стали, необходимая в середине пролета, чтобы выдержать факторизованный момент 725 кН?м? Свойства материала: fc’= 21 МПа и fy= 420 МПа.

    Рисунок-10: Пример тавровой балки

    Решение:

    1. Обеспечивается прилагаемый момент, Mu= 725 кН.м

    2. Найдите эффективную ширину полки (b e ), которая является наименьшей из следующих:

    • Пролет/4= 7500/4= 1875 мм
    • b w +16h f = 275+16*75= 1475 мм эффективная ширина полки равна 1200 мм.

      3. Размеры полотна указаны.

      4. Предположим, что a=h f = 75 мм, а коэффициент снижения прочности равен 0,9.

      As= (725*10 6 )/(0,9*420(500-0,5*75)= 4147,004 мм 2

      5. Проверьте предполагаемое значение (a), используйте (As), вычисленное на шаге 4:

      а=(4147,004*420)/(0,85*21*1200)= 81,31 мм

      Так как a= 81,31 мм> hf=75 мм, то балка должна иметь Т-образное сечение.

      6. Расчет (A sf ) и момент фланца:

      A sf = (0,85*21*(1200-275)*1200)/420= 2946,23 мм 2

      phi*M nf = 2946,23*420*(500-0,5*75)*10 -6 = 572,23 кН·м

      7. Рассчитать момент паутины:

      phi*M nw =725-572,23= 209,54 кН·м

      8. Оцените площадь армирования (A sw ), примите a=100 мм и phi=0.9

      A sw = (209,54*10 6 )/(0,9*420*(500-0,5*100)= 1231,86 мм 2

      проверить (a) с помощью вышеуказанного (A sw ),

      a=(1231,86*420)/(0,85*21*275)= 105,4 мм

      Найти новый (A sw ) использовать a= 105,4 мм

      A sw = (209,54*10 6 )/(0,9*420*(500-0,5*105,4)= 1239,29 мм 2

      Поскольку новый A sw очень близок к предыдущему, поэтому дальнейшие испытания не требуются.

      A размер = 1239,29 мм 2

      9. Вычислить сумму As, которая равна (A sf +A sw ):

      As= A sf +A sw = 2946,23+1239,29= 4180,29 мм 2

      Необходимо проверить предполагаемый коэффициент снижения прочности:

      Выбор одного стального стержня приводит к тому, что площадь армирования значительно превышает общую площадь. Следовательно, нет. 32 и нет.29 стальных стержней выбраны для получения площади армирования, максимально близкой к требуемой площади армирования.

      Имеется три стержня диаметром 32 мм и соответствующая площадь арматуры 2457 мм 2

      Имеется три стержня диаметром 29 мм и соответствующая площадь арматуры 1935 мм 2

      Общая площадь арматуры равна 4349 мм 2 ; это и есть ответ на вопрос.

      Итак, стальные стержни располагаются в два слоя и расстояние между двумя слоями составляет 25 мм.

      Проверить коэффициент снижения прочности:

      Так как прочность бетона на сжатие меньше 30 МПа, то B 1 =0,85

      Глубина нейтральной оси (c)= a/B 1 = 105,4/0,85= 124 мм

      dt: расстояние от сжатой поверхности балки до центра нижнего слоя стальных стержней:

      с/дт= 124/525= 0.236<0,375. Следовательно, предположение верно.

      Для получения более подробной информации о расчете коэффициента снижения прочности нажмите здесь

      Часто задаваемые вопросы

      Что такое тавровая железобетонная балка?

      Как правило, система железобетонных перекрытий состоит из балок и плиты, выполненных монолитно. В результате часть плиты вокруг верхней части балки работает вместе, чтобы нести нагрузку. По сути, балки имеют дополнительную ширину в верхней части, называемую полками.Луч называется Т-образным.

      Какова эффективная ширина полки железобетонной тавровой балки?

      Эффективная ширина полки состоит из стенки балки и ширины полки с каждой стороны балки. Распределение напряжений по ширине эффективной ширины полки является равномерным.

      Что такое эффективная высота железобетонной балки?

      Эффективная глубина равна расстоянию от сильно сжатого волокна балки до центра тяжести стальных стержней, встроенных в балку.

      Подробнее

      Проектирование прямоугольной железобетонной балки

      Основы проектирования балок

      Калькулятор сетки

      онлайн. Вес арматурной сетки

      Калькулятор сетки онлайн. Вес арматурной сетки

      Универсальный калькулятор веса металлопроката позволяет быстро и точно рассчитать вес металлопроката марок бетона. В металлококуляторе можно рассчитать вес стали, чугуна, алюминия, латуни, бронзы, меди, магния, титана, никеля, цинка, а также самых разных сплавов на основе этих и других металлов.


      Инженерия наружных сетей – это один из самых сложных этапов строительства, требующий особого внимания, без которого не обходится ни один жилой дом.


      Калькулятор, с помощью которого можно рассчитать объемы земляных работ.


      Для определения теоретического веса сетки существуют автоматические инструменты, такие как калькулятор веса сетки. Поможет быстро рассчитать вес кладки, сварной сетки, цепной сетки и проволоки.


      С помощью этого калькулятора вы можете рассчитать вес и стоимость арматурной сетки прямоугольной формы. Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг стержней арматуры в другую сторону, можно узнать отступы и количество стержней в обе стороны, а также массу, длина сетки.

      Программа

      — Конвертер UnitConverter позволяет переводить однотипные размеры в форматы разных стран и стандартов.
      Калькулятор содержит 28 категорий значений и 1194 единицы измерения.

      Сортировка металлопроката — каталоги поставляемых заводами листов и профилей (уголки, нагревательные балки, швеллеры, трубы), в которых указаны размеры, масса и геометрические характеристики.


      Программа предназначена для выполнения теплотехники многослойных ограждающих конструкций и испытаний теплотехнических характеристик многослойных конструкций.


      Расчетные площади сечения А массы арматуры.Разновидность горячекатаной стержневой арматуры периодического профиля, арматурная проволока рядовая и высокопрочная. Каталог.


      Калькулятор Расчет бетона поможет строителю без сложных арифметических действий подвести точное количество бетонной смеси, необходимое для тех или иных работ.

      Трубный калькулятор для расчета веса трубы. Варианты расчета круглых квадратных и прямоугольных труб из различных металлов. Материалы: углеродистая сталь, дюралюминий, титан, медь, латунь, свинец, золото и другие.

      WindjView — быстрая и удобная программа для просмотра файлов DJVU под Windows с вкладками для документов, непрерывной прокруткой страниц и расширенными возможностями печати. Формат DJVU позволяет сохранять документы и изображения с высоким качеством в небольшие файлы. Утилита является кроссплатформенной программой и работает под управлением операционных систем Microsoft Windows и Mac OS X.

      Вещь до недавнего времени невероятная — это альтернативная программа для просмотра PDF, работающая без каких-либо продуктов Adobe в системе.Маленький, быстрый, способный. За последние годы программа стала достаточно удобной в управлении и приятной. Несмотря на редкие проблемы с отображением шрифтов, Foxit Reader — одна из лучших альтернатив продукту Adobe.

      WinRAR — специальная компьютерная программа, которая сжимает данные в один файл. В результате его работы получается архив для более легкой передачи или для компактного хранения файлов и папок. Программа WinRar ежедневно используется миллионами людей во всем мире для экономии места на ПК и быстрой передачи файлов.Трудно представить повседневную работу с архивами. WinRAR обеспечивает поддержку многих форматов архивов с максимальной скоростью и высокой степенью сжатия данных.

      Программа расчета предназначена для проектирования инженерных систем различного назначения с использованием в проекте технической изоляции «К-ФЛЕКС», покрытия защитных материалов и элементов с учетом требований, содержащихся в нормах технологического проектирования и других нормативных документах.

      Бетонная отливка

      , используемая для создания фундаментных оснований, сама по себе является достаточно прочной конструкцией.Однако его прочность велика только в одном направлении, а именно, бетон хорошо сопротивляется давлению.

      Но на бетонные основания Нагрузки в других областях также могут влиять. Например, он может испытывать воздействие на изгиб, скручивание и так далее. Почва является неоднородным веществом и при замерзании может изменять свою структуру и объем, расширяя разные участки. Для придания бетонной отливке прочности и устойчивости к воздействиям в любых направлениях — в тело бетонной отливки вводится металлический силовой каркас.

      Металлокаркас

      в бетонных отливках применяется не только при возведении фундаментов. Также его создают и при других бетонных работах, например, при возведении лестниц или при создании выравнивающей цементно-песчаной стяжки.

      Металлокаркас из бетонного литья можно создавать разными способами. Таким образом, пространственный каркас можно создать из металлических стержней, которые скрепляются друг с другом в местах пересечения. Неподвижные стержни могут быть вязаны проволокой, хомутами или электросваркой.

      Отличным решением при формировании металлического каркаса может быть использование армирующей сетки.

      Арматурная сетка. Характеристики и примеры использования

      Арматурную сетку формируют из металлической проволоки или из арматурных стержней большего сечения в промышленном производстве. Этим достигается точность размеров шага сетки, что положительно сказывается на общем качестве железобетонной конструкции.

      В процессе его изготовления отрезки проволоки или арматурных стержней выкладывают с определенным шагом, а затем в местах пересечения закрепляют точечной электросваркой.

      Арматурная сетка широко применяется в строительной отрасли, как для наружных и фундаментных, так и для внутренних внутренних работ. Уложенная в несколько горизонтальных слоев в фундамент и соединенная вертикальными перемычками – арматурная сетка становится отличным силовым каркасом для заливки железобетона. Арматурная сетка, уложенная в один слой на поверхность перекрытия, может стать основой для стяжки пола или крепления системы теплого пола с жидким теплоносителем.Кроме того, с помощью армирующей сетки можно формировать и сложные прочные железобетонные конструкции, например, входные лестницы.


      Арматурная сетка — Фото

      Виды арматурной сетки

      Классификация арматурных сеток может производиться по нескольким параметрам. В первую очередь можно разделить на виды армирующей сетки в зависимости от толщины используемого исходного материала:

      • Если арматурная сетка изготовлена ​​из относительно тонкой металлической проволоки — то ее условно называют «тонкой»,
      • В случае если арматурная сетка изготовлена ​​из толстого металлического прутка, ее можно назвать «толстой».

      Кроме того, армирующая сетка может изготавливаться разной степени жесткости.

      Можно выделить обычную точность сварки, вполне подходящую для наружных строительных работ и арматурную сетку повышенной точности. Точность сварки элементов арматурной сетки указывается цифрами после буквы «П» в маркировке.


      Отдельно стоит сказать о том, в каком виде арматурная сетка поставляется на промышленные предприятия.В зависимости от толщины используемых с завода элементов сетка может поставляться в виде плоских пластин или в виде рулонов.

      Кроме того, в зависимости от назначения арматурная сетка может изготавливаться с различной конфигурацией ячеек. Они могут быть прямоугольными или квадратными.


      Особенности применения армирующей сетки

      Арматурная сетка позволяет значительно сократить время на выполнение строительных работ с использованием бетонных отливок.

      При классическом способе формирования силового каркаса он создается из отдельных металлических стержней.В то же время создание пространственного каркаса представляется достаточно сложным. Каждое место пересечения стержней арматуры должно быть проклеено.

      Фиксация мест пересечения стержней арматуры может осуществляться с помощью петель из вязальной проволоки. Он дважды разворачивается вокруг зоны пересечения и закручивается заостренным крюком или специальными автоматическими устройствами.

      Естественно, такая фиксация может занять много времени и сил. Поэтому в ряде случаев при ведении фундаментных и общестроительных конструкций целесообразно использовать готовую арматурную сетку.

      Расчет веса арматурной сетки

      • Расчет веса армирующей сетки может быть Вам полезен для определения общего веса строительной конструкции, а также для расчета логистики — то есть способов доставки стройматериалов на строительную площадку.
      • Для того чтобы произвести расчет веса арматурной сетки В первую очередь необходимо знать диаметр используемого металлического стержня или проволоки, шаг между проволокой или стержнями и конфигурацию ячеек.
      • Так, шаг между проволокой или прутками может оставлять от 5 до 25 сантиметров. При создании арматурной сетки может использоваться как проволока диаметром 3 миллиметра, так и арматурный металлический стержень диаметром до 12 миллиметров.
      • При маркировке сетки используются стандартные обозначения, которые помогут вам рассчитать вес арматурной сетки.
      • Итак, если арматурная сетка имеет маркировку «150х150х5», это означает, что данное изделие имеет ячейку квадратной конфигурации 15 на 15 сантиметров и изготовлено из проволоки толщиной 5 миллиметров.
      • Для того, чтобы рассчитать вес арматурной сетки, вы можете воспользоваться таблицей, представленной в нашей статье.

      Обратите внимание, что разные производители могут использовать и нестандартные значения арматурной сетки. В этом случае необходимо рассчитывать его вес индивидуально, по специальным формулам. Хорошее решение Пригодится для такого расчета математических таблиц.

      Кроме того, арматурная сетка может выпускаться с различными покрытиями.Так, ряд предприятий выпускает оцинкованную арматурную сетку. Такая сетка имеет несравненно больший срок службы и может использоваться для наружных отделочных работ. Например, для создания заборов или ограждений.

      Вес арматурной сетки

      Бетонная отливка

      , используемая для создания фундаментных оснований, сама по себе является достаточно прочной конструкцией. Однако его прочность велика только в одном направлении, а именно, бетон хорошо сопротивляется давлению.

      Но нагрузки в других областях также могут работать на бетонных основаниях.Например, он может испытывать воздействие на изгиб, скручивание и так далее. Почва является неоднородным веществом и при замерзании может изменять свою структуру и объем, расширяясь в разные стороны. Для придания бетонной отливке прочности и устойчивости к воздействиям в любых направлениях — в тело бетонной отливки вводится металлический силовой каркас.

      Металлокаркас

      в бетонных отливках применяется не только при возведении фундаментов. Также его создают и при других бетонных работах, например, при возведении лестниц или при создании выравнивающей цементно-песчаной стяжки.

      Металлический каркас из бетонного литья может быть создан различными способами. Таким образом, пространственный каркас можно создать из металлических стержней, которые скрепляются друг с другом в местах пересечения. Неподвижные стержни могут быть вязаны проволокой, хомутами или электросваркой.

      Отличным решением при формировании металлического каркаса может стать использование армирующей сетки.

      Арматурная сетка. Характеристики и примеры использования

      Арматурную сетку формируют из металлической проволоки или из арматурных стержней большего сечения в промышленном производстве.Этим достигается точность размеров шага сетки, что положительно сказывается на общем качестве железобетонной конструкции.

      В процессе его изготовления отрезки проволоки или арматурных стержней выкладывают с определенным шагом, а затем в местах пересечения закрепляют точечной электросваркой.

      Арматурная сетка широко применяется в строительной отрасли, как для наружных и фундаментных, так и для внутренних внутренних работ. Уложенная в несколько горизонтальных слоев в фундамент и соединенная вертикальными перемычками – арматурная сетка становится отличным силовым каркасом для заливки железобетона.Арматурная сетка, уложенная в один слой на поверхность перекрытия, может стать основой для стяжки пола или крепления системы теплого пола с жидким теплоносителем. Кроме того, с использованием железобетонных конструкций, например, входные лестницы могут быть выполнены с использованием железобетонных конструкций.

      Арматурная сетка — Фото

      Типы арматурных сеток

      Классификация арматурных сеток может производиться по нескольким параметрам. В первую очередь можно разделить на виды армирующей сетки в зависимости от толщины используемого исходного материала:

      • Если арматурная сетка изготовлена ​​из относительно тонкой металлической проволоки — то она условно называется «тонкой»,
      • В том случае, если арматурная сетка изготовлена ​​из толстого металлического прутка, ее можно назвать «толстой».

      Кроме того, армирующая сетка может изготавливаться разной степени жесткости.

      Можно выделить обычную точность сварки, вполне подходящую для наружных строительных работ и арматурную сетку повышенной точности. Точность сварки элементов арматурной сетки указывается цифрами после буквы «П» в маркировке.

      Образец арматурной сетки

      Отдельно стоит сказать о том, как поставляется арматурная сетка с промышленных предприятий.В зависимости от толщины используемых с завода элементов сетка может поставляться в виде плоских пластин или в виде рулонов.

      Кроме того, в зависимости от назначения арматурная сетка может изготавливаться с различной конфигурацией ячеек. Они могут быть прямоугольными или квадратными.

      Створки арматурной сетки

      Особенности применения армирующей сетки

      Арматурная сетка позволяет значительно сократить время на выполнение строительных работ с использованием бетонных отливок.

      При классическом способе формирования силового каркаса он создается из отдельных металлических стержней. В то же время создание пространственного каркаса представляется достаточно сложным. Каждое место пересечения стержней арматуры должно быть проклеено.

      Фиксация мест пересечения стержней арматуры может осуществляться с помощью петель из вязальной проволоки. Он дважды разворачивается вокруг зоны пересечения и закручивается заостренным крюком или специальными автоматическими устройствами.

      Естественно, такая фиксация может занять много времени и сил.Поэтому в ряде случаев при ведении фундаментных и общестроительных конструкций целесообразно использовать готовую арматурную сетку.

      Расчет веса арматурной сетки

      • Расчет веса армирующей сетки может быть вам полезен для определения общего веса строительной конструкции и для расчета логистики — то есть способов доставки стройматериалов на строительную площадку.
      • Для того чтобы произвести расчет веса арматурной сетки В первую очередь необходимо знать диаметр используемого металлического стержня или проволоки, шаг между проволокой или стержнями и конфигурацию ячеек.
      • Так, шаг между проволокой или прутками может оставлять от 5 до 25 сантиметров. При создании арматурной сетки может использоваться как проволока диаметром 3 миллиметра, так и арматурный металлический стержень диаметром до 12 миллиметров.
      • При маркировке сетки используются стандартные обозначения, которые помогут вам рассчитать вес арматурной сетки.
      • Итак, если арматурная сетка имеет маркировку «150х150х5», это означает, что данное изделие имеет ячейку квадратной конфигурации 15 на 15 сантиметров и изготовлено из проволоки толщиной 5 миллиметров.
      • Для того, чтобы рассчитать вес арматурной сетки, вы можете воспользоваться таблицей, представленной в нашей статье.

      Таблица для расчета веса арматурной сетки

      Обратите внимание, что разные производители могут использовать и нестандартные значения арматурной сетки. В этом случае необходимо рассчитывать его вес индивидуально, по специальным формулам. Хорошим решением будет использование математических таблиц для такого расчета.

      Кроме того, арматурная сетка может изготавливаться с различными покрытиями. Так, ряд предприятий выпускает оцинкованную арматурную сетку. Такая сетка имеет несравненно больший срок службы, а также может использоваться для наружных отделочных работ. Например, для создания заборов или ограждений.

      Вес арматурной сетки
      Узнайте больше о том, как определить вес арматурной сетки, и калькулятор поможет вам сделать расчет.

      С помощью данного калькулятора вы можете произвести онлайн расчет веса и стоимости арматурной сетки прямоугольной формы . Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг стержней арматуры в одном направлении, цену арматуры за 1 тонну, можно узнать отступы (расстояние между кромками сетки и первого стержня) и количество стержней в обоих направлениях, а также массу, длину и стоимость сетки.

      Если у Вас несколько одинаковых арматурных сеток, то задайте количество сеток в определенном столбце, Вы дополнительно можете рассчитать их общий вес, длину и стоимость . Когда рассматривается одна сетка, то в этом столбце ставится цифра «1».

      Что касается дополнительного процента, то в этом графике вы ставите такую ​​цифру, какую бы вы больше хотели приобрести фурнитуры. Этот процент всегда учитывается, когда имеется в виду обратная арматура.И обычно это 5%.

      Примечание: В расчете учитывается вес 1 перм. Арматура по ГОСТ 5781-82* и ГОСТ Р 52544-2006.

      Расчет веса и стоимости арматурной сетки


      С помощью данного калькулятора вы можете произвести расчет веса и стоимости прямоугольной арматурной сетки.

      Как производится расчет арматуры фундамента?

      При строительстве зданий из монолитного железобетона вам необходимо уделить максимум усилий сборке качественного арматурного каркаса.

      Без внутренней арматурной сетки бетонная конструкция остается хрупкой и не работает на изгиб. Железобетонный несущий элемент отличается более высокими показателями экологичности, качества передачи, качества и т.д.

      Сетка для армирования фундамента из арматуры

      В этой статье мы поговорим о том, как и зачем собираются арматурные каркасы, что дает нам арматура, какую роль играет расчет арматуры, а также этот самый расчет арматуры.

      1 Особенности и назначение

      Расчет количества арматуры для фундамента или любой другой несущей конструкции выполняется в строгой последовательности. Отказ от этой операции недопустим.

      При этом необходимо четко понимать, зачем вообще нужна арматура, какие преимущества она дает и т.д.

      Каркас арматурный для связи пола, фундамента (ленточного, плитного, бесшумно-деревянного), колонн, стен или перекрытий, выступает своеобразным каркасом.

      Арматура стягивает бетон, увеличивает его жесткость и предел эксплуатационных возможностей. Если на 10 квадратных сантиметров бетона приходится хотя бы один стержень, его устойчивость увеличивается в несколько раз.

      Причем показатели увеличиваются как стандартные, так и боковые. Если использовать правильную схему армирования, то монолитный бетон можно использовать при строительстве любого дома, начиная от небольших малоэтажных домов и заканчивая многоэтажным домом, где схема дома предусматривает гигантские конструкции высотой в несколько десятков , если не сотни метров.

      При этом, если подсчитать все расходы, то можно понять одну простую вещь – даже если для усиления несущих конструкций имеется сложная схема, состоящая из множества элементов, стоимость конструкции в итоге останется приемлемой.

      1.1 Конструкция и схема

      Для усиления каждой конструкции применяется определенная схема. Схема армирования – это принцип и правила, по которым собираются элементы каркаса и сетки.

      Каркас усиления фундамента

      Вт. разные конструкции Это разные. Соответственно, для разных конструкций дома нужно продумывать разные методы. Рассчитать, сколько материалов и веса необходимо для создания того или иного каркаса.

      Схема арматурной сетки влияет на:

      1. Расчет количества арматуры.
      2. Расчет веса арматуры.
      3. Параметры и принцип сборки сетки.
      4. Способы соединения сетки в единую конструкцию.
      5. Несущая способность и направление сетки.
      6. Диаметр и вес самой арматуры.

      Решетчатая схема любого основания состоит из поперечной и продольной арматуры, уложенных в определенной последовательности с заданным шагом.

      Стержни поперечной и продольной арматуры связывают между собой проволокой или муфтами.

      Проволоку следует применять при необходимости соединения узлов поперечной и продольной арматуры из латуни, а муфты предназначены для устранения стержней.

      Опалубочный пояс для армирования стен Фундамент

      Любой каркас состоит из правильно уложенной продольной арматуры, подвязанной дополнительной поперечной. Такое мерцание позволяет создать одну из рамок кадра. Далее эти морские пехотинцы допустимо использовать в качестве ее основных компонентов.

      Если, например, рассматривать каркас перекрытия дома, то здесь нужно связать только два уровня сетки: нижний и верхний.

      Для конструкций стен дома или ленточного фундамента применяют двух- или трехуровневые сетки, крепящиеся к поперечной грани в виде каркаса из подушек ленточного основания.

      Для колонн свайного фундамента или несущих конструкций дома формируют прямоугольные продолговатые каркасы, где роль поперечной арматуры сводится к перевязке и стабилизации общей конструкции.

      1.2 Бывшая в употреблении арматура

      Расчет арматуры для фундамента производится для того, чтобы иметь возможность рассчитать его будущие расходы, а также точно определить, какие именно изделия нам нужны.

      Как мы уже отмечали выше, разные схемы предоставляют разные типы фреймов.Каркас ленточного фундамента не похож на каркас свайного, а тот, в свою очередь, не похож на пожарный каркас.

      Соответственно и сама арматура в них должна использоваться разная. Что именно зависит от особенностей дома. Однако можно выделить несколько основных советов.

      При подборе арматуры учитывается:

      • диаметр;
      • класс
      • ;
      • место в будущей конструктивной схеме;
      • предел нагрузки;
      • параметр массы и длины;
      • Цена
      • .

      Диаметр влияет на то, сколько нагрузок сможет передать стержень без деформаций. Чем больше диаметр прочной конструкции. Чем больше диаметр, тем больше цена удилища и показатели его массы.

      Как правило, в каркасах используется арматура, диаметр поперечного сечения которой начинается от 8 мм и достигает 25-30 мм.

      Арматурные стержни толщиной 18 мм

      Диаметр 8-12 мм подходит для малонагруженных рам каркаса.Например, для устройства поперечной арматуры при армировании колонн свайного основания, устройства верхней сетки перекрытий, ленточного фундамента и др.

      Диаметр выпрямителя более 15 мм влечет за собой установку в рабочие нагруженные рамы , как-то нижнюю сетку перекрытия, основание ленточного или насыпного свайного фундамента и т.п.

      Строители стараются совместить рабочий диаметр штанг так, чтобы некуда палку сбросить.Потому собственно расчет арматуры для фундамента и проводится. Он позволяет оптимизировать процесс строительства и значительно сократить дополнительные расходы.

      Сам расчет делится на 2 этапа: этап расчета нагрузок и количество.

      Первый этап позволяет понять, какие нагрузки принимает на себя конструкция, какой вес она выдержит, какой должен быть армирующий каркас, какие стержни в нем использовать и сколько их должно быть.

      Второй этап — расчет определенного количества арматуры по заранее заданной схеме.

      На первом этапе, как правило, делегируют специалистов. Новичкам или людям без опыта производить расчеты нагрузок не рекомендуется. Исключения касаются только небольших несущих конструкций.

      Например, если вас интересует усиление столбчатого фундамента под пристройку, коттедж, выносную кухню и т.п. Армирование столбчатого фундамента, несущего нагрузку от таких небольших конструкций — некритично.

      Другое дело, арматурный каркас для фундамента капитального строения или любой другой конструкции. Вот такой же глазомер, четкое понимание целей, характера действия несущих нагрузок и т.д.

      Вы также можете использовать калькулятор для расчета нагрузок. Этот калькулятор можно найти в Интернете на большинстве строительных сайтов. Однако калькулятор дает только общее представление. Расчеты, которые калькулятор предоставит вам по точности и качеству, не сравнится с расчетами от опытного проверенного специалиста.Да и никакой калькулятор не даст вам гарантии, если вы ввели неверные параметры в его поля, то результат получится аналогичный.

      Для чего можно использовать калькулятор, так это для расчета количества и стоимости арматуры. То есть при работе со второй ступенью.

      2.2 Расчет количества

      После расчета нагрузок вы уже знаете, из какой арматуры нужно создать тот или иной элемент каркаса, с каким шагом собирать сетки и т. д. Чего вы не знаете, так это точного количества арматуры.Однако эти знания необходимы.

      Вы должны прийти в магазин и назвать продавцу какую-то конкретную цифру, а не просто показать продавцу документы с непонятными формулами.

      Зная все параметры будущего каркаса, его несущие нагрузки и примерный уровень, определить точное количество материала для армирования ленточного или свайного фундамента не составит труда даже новичку.

      Для этого вам понадобится обычный калькулятор и несколько листов бумаги.

      2.3 Пример расчета конструкции конструкции

      Для начала рассмотрим принцип определения количества армирования свайного основания.

      Конструкция свайного фундамента состоит из колонн и деревянных конструкций. Армирование колонн довольно простое. Достаточно знать количество продольных толстых стержней на колонну.

      Затем рассчитываем поперечную арматуру. Поперечная арматура фиксирует продольные. Достаточно узнать расстояние между толстой продольной арматурой и ее длиной.Перевязку поперечных стержней колонн проводят с шагом 20-30 см, соответственно определить конкретные значения не составит труда.

      Расчет конструкции ленточного фундамента несколько сложнее. Для ленточной основы характерно наличие нескольких плоскостей. Однако мы рассмотрим его базовое исполнение, в виде ленты без подошвы.

      Лента в данном случае вяжется из двух параллельно установленных шпангоутов, стянутых поперечной арматурой.Количество стержней на раме зависит от ее размера, а также выбранного шага.

      Если, например, стена ленточной основы имеет длину 10 метров, а шаг армирования 30 см, то получаем 10 на 0,3, получаем примерно 34-35 стержней. Столько материала потребуется для формирования одной из частей сетки .

      Нижняя арматурная сетка в опалубке перекрытий

      Как видим, для таких расчетов достаточно воспользоваться простейшим калькулятором.

      Расчет перекрытий производится аналогично, только имеется 2 уровня сетки. Нижний уровень выполнен из более толстой арматуры с большим шагом, а верхний из более тонкой, с меньшим шагом и не перекрывает всю площадь перекрытия.

      Принцип определения номера здесь аналогичен. Длину плиты делим на шаг арматуры, затем производим аналогичные шаги с шириной. Две цифры в результате складываем и получаем общее количество арматуры на нижней сетке.Затем по той же схеме считаем верхнюю, и дело сделано.

      Таблицы размеров, веса и характеристик арматурной сетки. Формула с примером самостоятельного расчета

      Арматурная сетка представляет собой строительный элемент из специальной гофрированной проволоки, которая закрепляется сваркой в ​​местах пересечения с образованием характерных квадратных ячеек. Кто хоть раз видел, уже не смущает. Сетка предназначена для армирования элементов из бетона и служит для обеспечения прочности всей конструкции.

      Стандартные размеры арматурной сетки

      Изготовлена ​​сварная сетка из металлических стержней, общий диаметр которых 3 на 40 мм . Делятся на легкие и тяжелые виды, при этом первый обладает диаметром стержня до 10мм., а второй от 12мм. соответственно.

      Учитывая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см до 2,5 см .

      Арматурная сетка может быть выполнена большой площади и достигает длины в 12 метров , п.минимальное значение от одного метра. Максимальная ширина конверта составляет 240 см , с минимальным значением на 50 см .

      Таблица геометрических характеристик решеток сварных ТУ 14-4-1284-84

      Классификация сеток для армирования

      Виды арматурной продукции:

      д, Э. — Пространственные каркасы мангала и двустороннего сечения соответственно

      я. — пространственная рама гнутая из сеток

      Арматурная сетка делится на два основных подвида ниже:

      1.Согласно исходному расположение рабочей арматуры .

      Рабочая арматура находится в одном направлении, а распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).

      Рабочая арматура выполнена в обе стороны.

      2. П. диаметр Вертикальные и горизонтальные штанги .

      К твердым видам относятся сетки диаметром более 12 мм . Легкие включают в себя все остальные сетки, находящиеся в диаметре. от 3 до 10 мм включительно.

      Для увеличения срока службы данный элемент конструкции может быть оцинкован или обработан полимерами, несущими защитную функцию и препятствующими образованию коррозии.

      В настоящее время для обозначения видов арматуры принят единый стандартный знак:

      Ай. (горячекатаный гладкий, римской цифрой I обозначен уровень прочности)

      АII, АIII, АIV. АВ, Авии. (горячекатаный ребристый)

      АТ III, АТ IV, АТ V, АТ VI (горячекатаный термически упрочненный)

      В 1 (х/к круглого сечения)

      БП-1 (х/к с периодическим профилированием)

      Пример расшифровки

      Как рассчитать вес материала

      Самый простой вариант определения веса арматурной сетки — воспользоваться таблицей, в которой для вас уже все «посчитано».»

      Площадь сечения, см.

      Проволока обыкновенная и высокопрочная

      Проволока обыкновенная и высокопрочная

      A-III, обычная и высокопрочная проволока

      A-III, обычная и высокопрочная проволока

      А-II, А-III, А-IV, АТ-IV, А-В, АТ-V, АТ-VI

      А-II, А-III, А-IV, АТ-IV, А-В, АТ-V, АТ-VI

      А-II, А-III, А-IV, АТ-IV, А-В, АТ-V, АТ-VI

      А-II, А-III, А-IV, АТ-IV, А-В, АТ-V, АТ-VI

      А-II, А-III, А-IV, АТ-IV, А-В, АТ-V, АТ-VI

      А-II, А-III, А-IV, АТ-IV, А-В, АТ-V, АТ-VI

      А-II, А-III, А-IV, АТ-IV, А-В, АТ-V, АТ-VI

      M 2 таблицы перевода в кг

      Сетка сварная ТУ 14-4-1284-88

      Сетка арматурная сварная ТУ 14-4-184-93

      Отрезок сварной из проволоки ВР-1 и арматуры В500С в картах (листах) с разрезом 2000х6000 мм

      Если под рукой нет таблиц, вес можно узнать простыми вычислениями.

      В скобках указано окружение. Д. — диаметр.

      Чтобы набрать вес, необходимо умножить объем на пропорцию.

      Пример расчета

      Считаем объем: 1 м х (0,785 х 0,012 м х 0,012 м) = 0,00011304 м³

      Считаем вес: 0,00011304 м3 х 7850 кг/м³ = 0,887 кг

      Полученный выше результат будет идентичен табличным данным, которые можно использовать в рамках «работы над ошибками».

      Также нельзя не упомянуть специализированный онлайн-калькулятор « ЛотСервисРасч. ». Удобный сервис позволяет получить данные буквально в несколько кликов. Он быстро рассчитывает вес не только арматурной сетки, которая помечена как сварка, но и любой другой.

      Сфера с усиливающим каркасом

      Арматурная сетка обеспечивает многократное увеличение прочности любой конструкции, предполагающей ее использование. Ключевыми задачами в строительстве являются усиление фундамента и приобретение стенами большей прочности — создание своеобразного стенового каркаса.Что обеспечивает длительную эксплуатацию всей конструкции.

      Укрепление быстроразрушаемого дорожного полотна.

      Для армирования при кладке.

      Для усиления фундамента.

      Для повышения характеристик и усиления теплоизоляции.

      Для выравнивания и максимального укрепления исходного пола.

      Для укрепления стен при работе со штукатуркой.

      Также используется в сфере изготовления перегородок как в частных домах, так и в квартирах.

      Нестандартное использование материала:

      Гол по фантастике о вишне. Наверняка вы сами неоднократно отмечали, что арматурная проволока вообще используется для армирования. Как правило, это происходит, когда после постройки остался рулон и его нужно сложить в футляр. Вот несколько примеров:

      Некоторые умельцы используют фурнитуру при монтаже клеток для питомцев.

      А также используйте арматурную сетку для изготовления различных мелких деталей в виде мышеловки или кормушки (специальная кормушка для рыб).

      Когда под рукой ничего лучше не было, используется как барьер для вентиляционных труб и отверстий.

      Цементный раствор можно сделать более жирным, то есть более пластичным и удобным в работе. Для этого добавьте в него моющее средство – обязательно на основе мыла, типа «Файри», а не синтетическое моющее средство.

      Вес арматурной сетки


      Информационный портал о дачном строительстве. Только актуальная информация о недвижимости, схемы монтажа, описание материалов, сравнительный анализ технологий, поделки своими руками.Пригодится каждому владельцу собственного дома или дачи.

      Пирс 16х16см.м.у. 2868. Одобрено для использования HUD 3285. Как его получить. Если в вашем районе обнаружены плохие почвенные условия, соответствующим образом отрегулируйте емкость почвы. Составы варьируются от чрезвычайно низкой вязкости до материалов, которые можно вводить в бетон, находящийся под водой, до очень гибких резиноподобных компаундов. 49 за квадратный фут*. Залитый бетон и бетонные блоки более подходят для строительства дома, чем глиняный кирпич, поскольку они могут выдерживать больший вес.Для больших количеств или доставки с другими настраиваемыми элементами может быть дешевле отправить все это на поддоне фрахтом LTL! Для кирпичной или бетонной конструкции минимальная стена фундамента будет 6 дюймов. 2928 Николс. Затирка должна быть бетонной или раствором типа M или S. 5. Как рассчитать класс огнестойкости для бетонных блоков. С годами становится прочнее, исключительно прочный и обеспечивает непревзойденную защиту от огня.5 x 2. Количество Cottage Stone Advantage Wall 4 x 12 дюймов. И мы открыты для получения любых проблем или предложений. Скажем, средние условия почвы составляют 2000 фунтов на квадратный фут. 50-фунтовые пирсы могут быть смещены до 6 дюймов. Планы сарая 16×16 Gambrel: Сарай Gambrel выглядит как классический сарай. Нажмите и посмотрите наше видео о снежном человеке! «Нажмите и посмотрите, как колода йети начинается и заканчивается!» Допустим, я хотел построить стену из бетонных блоков длиной 16 дюймов и высотой 8 дюймов с зазором в полдюйма. Фундамент с опорами и балками (иногда называемый столбами и балками) включает в себя деревянные столбы или бетонные опоры, установленные в землю и несущие вес здания на фундаментных балках.Фундаментный блок. Сарай имеет настоящие 16 футов на 16 футов, поэтому его размеры составляют 192 дюйма на 192 дюйма. Различные смеси бетона также будут использовать больше или меньше заполнителя. Когда я уменьшаю длину стены до 16 дюймов, она стирается. 312(3) Дополнительную информацию см. по ссылкам ниже. s. Добавление арматурных стержней и скоб для балок также увеличивает стоимость. 2. Обзор планов Lean to Shed 16×16 16× 16 Планы Lean to Shed Вы хотите построить сарай у себя дома, но не знаете, что в него входит? Оказывается, даже с нулевым опытом работы с деревом вы можете построить потрясающий сарай за выходные.Вторая схема модернизации включала добавление новых стен жесткости с использованием стоек 2×4 с фанерной обшивкой и новой фанерной вспомогательной диафрагмы к существующей системе пола, а также заливку новых монолитных бетонных оснований. 6 In X 6 In Hex Post Pier Mfg.#4 арматурный стержень полной высоты и монолитный цементный раствор @ 48 футов o. Кроме того, в некоторых бетонных блоках имеются отверстия Стандартные блоки бетонной кладки Нормальный вес Средний вес Легкий вес Размеры Номинальные размеры Фактические размеры 2″ x 8″ x 16″ Сплошной 1 5/8″ x 7 5/8″ x 15 5/8″ 2 1 /4″ x 8″ x 16″ Сплошной 2 1/4″ x 7 5/8″ x 15 5/8″ 3″ x 8″ x 16″ Обычный 2 5/8″ … Таблицы 1–8 перечисляют стены из бетонной кладки утяжелители для одинарных стенок толщиной от 4 до 16 дюймов (от 102 до 406 мм).Однако вам понадобится подробный план гавани Тарпон. Заменяет бетон при установке мобильных домов HUD. Для всех потребностей ландшафтного дизайна доступны цементные блоки самых разных форм, размеров и стилей сборных цементных блоков, чтобы удовлетворить все требования проекта и удовлетворить любой эстетике дизайна. Вы можете найти рекомендуемый размер фундамента, … 3. 42. Предлагая непревзойденный выбор продуктов для подрядчиков и домовладельцев Южной Калифорнии с 1947 года. Доступен в сером цвете, цвете северо-запад.Нормальный вес Средний вес Легкий вес. 2 отзыва. Важно рассчитать количество необходимого материала как можно точнее, так как часто у вас есть только один шанс для заливки. Изготовлен из прочного АБС-пластика. страница подробностей. Смесь для бетонного основания должна состоять из 1 части цемента, 2-1/2 частей песка и 3-1/2 частей гравия с макс. 15 7. Смешайте товарный бетон с водой в тачке (следуйте инструкциям на упаковке). ширина x 16 дюймов 5 кирпич (кирпич или штукатурка) 26 дюймов x 26 дюймов 675 мм x 675 мм Строительство фундамента сарая может занять много времени, и может быть трудно убедиться, что фундамент ровный на всем протяжении проекта, но… стены фундамента бетонная плита и фундамент конструкция деревянного пола (с внутренними каркасными опорами) плита фундамент по периметру (монолитно залитый, без каркаса) фундамент колонны сборный пирс глиняный подоконник изоляция по периметру каркас внутренний фундамент фундаментная стена наружная гравийная основа толщина фундамента толщина фундамента по бокам Willamette Graystone, LLC является лучшим поставщиком в штате Орегон для Masonry, Hardscape, Tanks и сопутствующих строительных материалов.SH 2846 — 8 футов высотой. Стандартный бетонный блок 8 x 8 x 16. Номинальная ширина блоков должна быть мин. Я использую обработанную под давлением древесину. Гладкие серые колпачки имеют канавки для капель воды, которые позволяют воде легко стекать, что предотвращает появление пятен на лицевой стороне стены. 405081000. 6 из 5 звезд. 22. Каждый из этих уникальных домов на берегу океана на участке на уровне моря был установлен на 8-футовом бетонном фундаменте 16 x 16 дюймов, чтобы обеспечить соответствие нормам ветра со скоростью 180 миль в час (включая ударопрочное стекло, поэтому я планирую добавить четырехсезонное крыльцо 16×16, пристроенное к моему существующему дому.О кладке » Блок. Расчет количества базовой заливки. Блок: Марка «N» ASTM C 90-03. Для оценки стоимости вашего проекта: 1. Заявки, подаваемые в магазине вместе с сотрудником: Если вы не получили кредитное решение в течение 30 минут после подачи заявки. бетонный блок влияет на его несущую способность Периметр макета Как только вы узнаете общую нагрузку, вы можете использовать приведенную ниже таблицу, чтобы определить размер фундамента для ваших условий почвы.Этот бесплатный калькулятор бетона оценивает количество бетона, необходимого для проекта, и может учитывать различные формы и количества бетона. Это может предотвратить неблагоприятное воздействие морозного пучения на ваш сарай. Найдено здесь. 79 X 3000). Рейтинг должен быть основан на … Я хочу построить отдельно стоящую палубу шириной 18 футов и глубиной 12 футов на опорах CMU размером 16 дюймов x 16 дюймов прибл. Отличные вопросы. Свяжитесь с Майком для вопросов, нестандартных стилей, нестандартных форм, нестандартных размеров. Таким образом, кубометром бетона можно было залить почти пять 8-дюймовых опор, но только две 12-дюймовых.Проверьте столбец 16 x 16 дюймов с 5 стержнями № 9 на каждой грани, чтобы убедиться, что он подходит для Pu = 390 тыс., M u = 220 тыс. футов. Я строю новую пристройку 16 х 16 с опорным фундаментом далеко от земли. 2068. Разложите обработанные под давлением 4 × 6, чтобы сделать деревянный каркас по периметру того же размера, что и навес. ВЕК ГРУППА. 17 кубических ярдов = . Благодаря большому разнообразию форм бетонной кладки, размеров и отделки доступны возможности дизайна. Бетонные плиты используются в качестве фундамента для домов со средней толщиной 6 дюймов, но также заливаются толщиной от 4 до 8 дюймов для мобильных домов, гаражей, мастерских, подъездных путей, и патио.Стремена в колонной конструкции широко известны как … 16 x 16 256 1. Это экономичный способ украсить ваш двор. Па = (0. ПОРУЧЬ. 🕑 Время чтения: 1 минута Стальная арматура является важной частью бетонного фундамента. yorkbuilding. Сборный железобетон Manna. Вставьте опорный цилиндр 4 × 4, конец ленты вперед, в бетон в центре настила. Блок Качественные заглушки — наша основная цель Эпоксидный клей для конструкционного бетона, серия Injection Pro 600 представляет собой эпоксидный заварщик трещин и двухкомпонентный эпоксидный клей, предназначенный для впрыскивания в неподвижные трещины в бетоне.Почта; Блоки имеют 2 прочных ремня для крепления и опоры. Подкладки для пирса для мобильных домов 1 комплект размером 16 x 16 дюймов. Наиболее распространенной формой армированной кладки балки-колонны является стена, нагружаемая внеплоскостно внецентренной гравитационной нагрузкой, отдельно или в сочетании с ветром. Большие колодки для увеличения расстояния, экономии времени и материала. Pier Question — опубликовано в Mounts: Я снимаю с моей палубы, которая находится примерно в 5 футах над землей. Подкладка для пирса 16 дюймов x 16 дюймов x 1 дюйм (2 кв. фута), 10 подкладок в упаковке. TuffBlock используется строителями и мастерами по ремонту домов своими руками при строительстве террасы, садового сарая. Вторая из нескольких колонн, которые необходимо установить. установка бетонных запрещенных.кроме того, я хочу, чтобы стойка 6 X 6 дюймов была прикреплена к CMU, чтобы поддерживать крышу, покрывающую палубу. Однако, в отличие от железобетонных, армированные каменные балки-колонны редко имеют вид изолированных прямоугольных элементов с четырьмя продольными стержнями и поперечными связями. Вернуться к началу. Все соединения должны быть 10 мм 2. Дом, который я покупаю, находится в 1 сильном шторме от сноса. Чтобы дать вам общее представление, если вы строите 10 футов (дюйм) 4 x 8 x 16. Мой бюджет невелик, у меня фиксированный доход.Описание. Я не очень хорош в этом, решил я. 6. . Поверните их так, чтобы они были высотой 6 дюймов. Выберите специальные блоки настила для стоек и опор патио или блоки для опор для дорожек и настилов на уровне земли. cmu блочная стена сущ. Существуют различные колонны с площадью поперечного сечения 400 x 400 мм и 1. С помощью этого продукта можно достичь поразительного внешнего вида поверхности, цельных цветов и уникальных текстур. Я думал сделать 16. Они могут быть цилиндрическими, квадратными или иметь разнесенное основание. 4. Стандартная ставка НДС Улучшите внешний вид бетонных стен и колонн с помощью нашей стильной коллекции прочных, всепогодных накладок для стен и колонн, которые придадут вашему проекту идеальную отделку.Обычные расстояния размещения пирсов составляют от 8 до 10 футов друг от друга. Между домом и землей находится пространство для обхода, достаточно высокое, чтобы через него можно было пролезть (отсюда и название), позволяющее установить инженерные коммуникации, включая водопровод и электропроводку / блоки, и легко получить к ним доступ в случае возникновения проблем. Легкий вес, не расколется и не треснет. В категориях сейсмостойкости D 0, D 1 и D 2, где каменная стволовая стена опирается на бетонное основание, не менее одной компании №. 01 2007 3010 4014 5017 6021 Несмотря на то, что фактическая прочность бетона на сжатие (PSI) может варьироваться, предполагается, что для фундаментов колонн, размеры которых указаны здесь, будет использоваться как минимум простой конструкционный бетон (2500 PSI).5 x 5 x 2. Мы давно мечтали о внутреннем дворике для отдыха на свежем воздухе, но стоимость и материалы были немного ошеломляющими. Столбчатый фундамент — отличный способ снизить общую стоимость дома. См. 7. Для оценки необходимого количества асфальтоукладчиков. Для реализации метода используйте следующий пример: Требуемый размер основания (из Таблицы 1) – 25. Для расчета общей площади многогранной плиты сначала разделите фигуру на прямоугольники или квадраты. Двойные скаты крыши с каждой стороны конька крыши обеспечивают большое количество дополнительного места для хранения внутри сарая.асфальтобетонное покрытие по ул. Качество и однородность продукции, простота использования, безопасная и удобная упаковка — отличительные черты обычных металлических накладок Tamlyn® для каркасной, кладочной и кровельной промышленности. Комплект отделки и втулки для каменной кладки 10″-15. MODERN PRECAST, INC. Richard. Самовывоз сегодня. 119 Ruth Hill Road Worthington, PA 16262 Телефон: 724-297-3200 Факс: 724-297-3923 Прокладки для пирса 18x22x4 Прокладка для пирса $ 24. ДЕТАЛИ УГЛОВ И ОПОРОВ 23-24 РУКОВОДСТВА ДЛЯ ОЦЕНКИ 25-26 ЧЕРТЕЖИ DESIGNSTONE AUTO CAD 27-29 УСЛУГИ ПО ПРОЕКТИРОВАНИЮ КАМИННОЙ КАМИНКИ 30-32 Все блоки бетонной кладки OBERFIELDS изготавливаются в соответствии с ASTM C-90, отраслевым стандартом для несущей способности 16 дюймов. x 16″ x 8″ 406 x 406 x 203 ВЕС: 61 НА ПОДДОНЕ 45 НА КУБ 155/8 4″ x 8″ x 8″ 102 x 203 x 203 Наша компания постоянно растет.99. Блок и фундамент: 2500-4000 долларов. Они позволяют воде отводиться от кирпичной кладки, так как под колпаком у них образуется капля. 25 за комплект или по одному. Хомут, 1986 г. Стальные детали, бетонные блоки 14 x 20 x 5 футов. Номинальная толщина 16 дюймов x 16 дюймов x 2 дюйма. Легче бетона, экономит трудозатраты. Фундамент представляет собой просто более широкое бетонное основание, вынесенное за пределы стен опоры для распределения веса опоры на большую площадь. Требования для распределения арматуры на изгиб в двухсторонних фундаментах приведены в разделах 13.Например, бетонный блок размером 10 на 8 на 16 дюймов, сделанный из каменной пыли, может выдерживать больший вес, чем блок размером 15 на 12 на 24 дюйма, сделанный из песка, потому что каменная пыль имеет больший вес и прочность, чем у песка. Калькулятор и оценщик бетонных блоков. самое большее — целая стена будет зависеть от размера сарая. Допускаются простенки большей высоты, если они находятся в пределах, установленных в принятых федеральных стандартах. 503-2. # HBLK Артикул # 7162613. Эти формы подходят для картонных строительных труб размером 6, 8, 10, 12, 14, 16 и 18.4. сарай и строят 16 пирсов, что будет стоить примерно 1000 долларов. Подложки из АБС-пластика 16″ x 18″. Ваша окончательная стоимость будет зависеть от размера плит, толщины и наличия специального армирования, такого как проволочная сетка или арматура. Сколько 5 августа 2021 г. — Изучите доску Сида Шрама «планы доков» на Pinterest. 60 $ 6. Эти гладкие блоки с прямыми краями отлично подходят для ограждений, ограждений по периметру и для террасирования склонов. Как заливать бетонные фундаменты и опоры, с пошаговыми инструкциями по созданию формы и готовыми вариантами бетонных опор.в любом направлении вдоль поддерживаемых элементов, чтобы обеспечить возможность установки сантехники, электрики, механики, оборудования, подполья или других устройств. Солт-Лейк-Сити, Юта 84115 (801) 466-1374 Бесплатный номер (866) 466-1374 Факс (801) 466-4825 [электронная почта защищена] 27th Avenue Coconut Grove, Florida 33133 The 16 in. Наша цель — доставить вашу покупку самым быстрым и экономичным способом. 2 Показатели огнестойкости стен и перегородок из бетонных каменных блоков определяют по таблице 721.Глубина и толщина луча также влияют на стоимость. Из-за нехватки места два подрядчика по фундаменту рекомендовали вместо этого использовать каменные опоры. 75 за м Мы производим бетонные изделия. Пожалуйста, позвоните для получения дополнительной информации. Спасибо 072830. Свяжитесь с вашим местным инспектором для использования в вашем штате. 35. Украсьте вход навесом из литого камня. Это предотвращает погружение опор в почву с течением времени, а также предотвращает вздымание опор во время циклов оттаивания. x 4 дюйма. Используется 6-дюймовая бетонная плита, армированная арматурой.длина = 5190 мм 3. 24 / поддон # MC12812PIERW/EPB нажмите, чтобы увеличить блок, пирс со штифтом 12x8x12 дюймов 12 x 8 x 12 дюймов бетонный пирс со штифтом 50 фунтов. Бетонный пирс Century 20 ″ на 4-дюймовой фундаментной подушке (12020HP ) Они доступны; 1208 л.с. 12 дюймов — 36 дюймов 12 дюймов — 19 дюймов + 12 дюймов — 19 дюймов +. & 6 кв. х 16 дюймов Кол-во: Описание Передвижной дом 16 «x 18» Пластиковая площадка для пирса Квадрат шестнадцать на восемнадцать из черного пластика, кажется довольно простым. Насколько большой пост? 3000 фунтов на 4×4 будут иметь поперечное сечение 12. 5068 Как рассчитать огнестойкость для бетонных блоков Международный стандарт Строительный кодекс 721.1. RE: Радиус вращения для неармированного каменного пирса Lion06 (Структурный) 6 ноя 08 15:26. 6 кв. футов (две спирали диаметром 12 дюймов каждая), должно быть не менее 405 000 фунтов/12 000 фунтов на квадратный фут, разделенное на 1,5 дюйма. Верхний слой дважды подвергался атмосферным воздействиям с каплями. БЕСПЛАТНАЯ доставка. 2 формы и размеры бетонных блоков www. 6 удобных торговых точек, RCP — это место для всех продуктов для ландшафтного дизайна и каменной кладки Стать компанией номер один в отрасли Бетонные столбы основания флаги столбики для пирсов ступеньки.Для начала рабочий лист определяет все свойства опор пирса, прочность на сдвиг без дренирования, эффективное вертикальное напряжение и плотность грунта, на котором стоит пирс, со ссылкой на справочник Merrit. 73 — 9 долларов. Максимальный вес летучей золы, других пуццоланов, микрокремнезема, шлака или смешанных цементов, входящих в состав бетонных смесей для перекрытий гаражей и… Плюсы. Сделано в США. №1 в мире по продажам. 5 футов: трубопровод 15, военно-морской пирс 1986 г., Чикаго, Иллинойс: 1996 г. «Пирс 1996», военно-морской пирс; Чикаго, Иллинойс: 1996 «25 лет современного искусства», Украинский институт современного искусства, Чикаго 1/32 дюйма 1/16 дюйма 1/8 дюйма 1/4 дюйма 1/2 дюйма.189 долларов. Более 20 цветов для вашего стиля. Бетонный опорный фундамент представляет собой просто бетонную колонну, залитую в отверстие в земле. минимальный урожай. № 16200543 Артикул № 5184304. Стоимость опорно-балочного фундамента. Ссылка 2: Поведение и дизайн каменных конструкций, 2-е издание, Роберт Дрисдейл, Хамид и Бейкер. Расшифрованный текст изображения: В этом упражнении рассмотрим короткую бетонную опору (колонну) только при осевом сжатии, которая предназначена для передачи нагрузки от стальной опоры на основание колонны ниже.Весь бетон должен быть минимум 2500 фунтов на квадратный дюйм 4. Нижний колонтитул способен на 6280 фунтов. Вам понадобятся анкерные болты, помещенные в бетон, чтобы поместить обработанную пластину, чтобы удерживать навес к бетонному полу. P. Как правило, каждая сумка стоит около 5 долларов, поэтому вы рассчитываете около 25 долларов за пирс. Армирование: Деформированный стальной стержень, соответствующий стандарту ASTM A-615 Grade 40, или базалитобетонные блоки (CMU) доступны в различных формах, цветах и ​​текстурах. 4 фунта стерлингов. 5 . Посмотреть подробнее. 15 г/см 3 , а плотность заполнителя зависит от типа используемого камня.Пирсы заливают бетоном или цементным блоком, при этом цементный блок дешевле и проще в установке. Бетонный блок Гринсбург. 801005100а. Опоры поддерживают балку, которая, в свою очередь, поддерживает балки перекрытия, пересекающие фундамент. Распределяет вес в соответствии с новыми правилами для современных более тяжелых домов! Используйте с цементными блоками или стальными опорами! Лучше, чем использовать бетонные подушки или дерево. Только ограниченное время. 99 37. Балки в столбчатом фундаменте должны быть изготовлены из прочной древесины, обработанной под давлением, чтобы противостоять атмосферным воздействиям.3-1 / 2 x 7-дюймовый X 12-дюймовый серый настенный блок Westfield, бестраншейный настил с использованием пирсов Dek-Block. 37 долларов. Финишный фланец штабелеукладчика 6–8 дюймов. . Заглушки доступны в торцевых частях, радиусных частях, прямых частях и крышках колонн. Этот товар недоступен в Moses Lake. 2 фута от уровня земли. 397 000 долларов США. Категории: Посмотреть все размеры, 16 дюймов. Метки: Пилястра ← 4-канавый кирпичный блок. SH 2860 — 8 футов высотой. Гербер Ортиз-Вега — специалист по каменной кладке и основатель GO Masonry LLC, каменной компании, базирующейся в Северной Вирджинии. 5 кирпичей (+ штукатурка) 18” x 18” 450 мм x 450 мм 2 x 2 кирпича (кирпич или штукатурка) 22” x 22” 550 мм x 550 мм 2.1; Кодекс жилищного строительства CABO на одну и две семьи; 1995 г. (высота над землей = 2100 мм Бетонная смесь (фундамент 15 МПа) 1 мешок цемента 2½ тачки влажного песка 30 литров воды 3 тачки 26 мм камня Раствор 1 мешок извести 1 мешок цемента 3 тачки песка Бетонная смесь (основа 15 МПа) 1 мешок цемента 2½ курганы влажные песочные пустотелые бетонные блоки, а также грузоподъемность пустотелых бетонных блоков по отдельности и при их использовании в кладочных работах.Фундаменты столбов и балок (иногда называемые столбчато-балочными) возвышают дома для защиты их от затопления и влаги.B. Да, бетонная подушка может выступать в качестве пола без необходимости деревянного пола, нижняя плита должна быть из обработанного материала. ПИРСЫ И КРЫЛЬЦО. добавить в избранное эту публикацию 15 декабря Бетонный завод, резервуар для гидроразрыва пласта и мобильный чиллер $397,000 ((Pre) Bank Repo multnomah county ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Из-за небольшого размера сердцевины и, как следствие, сложности с закреплением цементного раствора, эти элементы редко заливают цементным раствором. Ссылка 1: MSJC — 2005, TMS 402 (AKA ACI 530) — 05 (версия 2008 года очень похожа).Проекты строительства клиентов Bigfoot Systems®. Композитный 2″ х 6″. 40 Настил £3. чердачные лестницы. Решетки для водосборных бассейнов NDS бывают различных декоративных дизайнов и цветов для привлекательного эстетического дизайна. Потяните рулетку по диагонали, чтобы убедиться, что рамка квадратная. Сборные железобетонные изделия Изделия для ремонта и упаковки Армирование Аксессуары для бетона Поиск в бетонном блоке: Oldcastle. Мы завершим раздел объяснением того, как работать с бетоном, охватив некоторые общие вопросы, связанные с работами по основанию палубы, а также ответив на некоторые часто задаваемые вопросы.вниз в отверстие для бетонного пирса. Изготовлен из легких сверхпрочных 100% переработанных композитных материалов. Бэй-Сити, штат Техас 77414. Но я запустил три пирса (каждый высотой в два блока), и они, кажется, называются притоком. автокаддетали. Какое основание лучше для сарая? Бетонное основание сарая Бетон, безусловно, является лучшим основанием сарая для больших навесов или навесов, содержащих тяжелое оборудование. 6”. Я изолирую остальную часть дома с помощью напыляемой пены с закрытыми порами и снаружи. Примечание: минимальный размер фундамента для бетонных опор 16 дюймов x 16 дюймов x 4 дюйма. Подушки минимум 4 фута с методом сегментированного основания, как показано на рисунке 1.ПЛАСТИКОВАЯ ПОДУШКА ДЛЯ ПРИЧА 16″ X 16″ ЧЕРНАЯ. Бесплатный телефон для магазина: 800-621-6391 E: [email protected] Они защищают кирпичную или каменную конструкцию от непогоды и коррозии и придают ей красоту. Используйте шпатель, чтобы заполнить отверстия и прорези в блоке палубы бетоном. Легко штабелируется для большей площади площадки и более широкого расстояния между опорами. Сделано в США. Подробности Найти дилера. (См. § 3285. com Сборные опорные блоки. факс: (979) 245-2434. Кирпичные опоры, размещенные на точечных фундаментах для поддержки каркасно-половых систем внутри конструкции, обычно представляют собой стоечно-балочный фундамент из линия бетонных опор, идущая по центру стены фундамента по периметру.Пирс B: Сдвоенный блок из монолитных или открытых бетонных блоков 8x8x16. Старый замок. Максимум. Он на 100% переработан и предназначен для замены традиционных бетонных оснований палубы. Используйте это, чтобы вычислить, сколько материала вам нужно для земляного полотна. Бетон — 402. печать Печать. 65 футов³ бетона и пирс диаметром 12 дюймов на той же высоте используют 12. Вся наша качественная продукция изготавливается на заказ с использованием высококачественных продуктов и поставляется с 5-летней гарантией. » wdt_ID Продукт № Размер Площадь площадки PSF Soil; 3: 1055-14: 16″ x 16″ 256 кв.ПРИМЕР #1: Плавучий док размером 12 на 12 футов, построенный с каркасом 2 x 8 дюймов и настилом, обработанным давлением 5/4 x 6 дюймов, будет рассчитываться следующим образом: 12 x 12 = 144 квадратных фута x 28 = 4032 фунта требуемой плавучести. . Для этажа 12 х 12 я запланировал 9 опор. Высота потолков 8-10 дюймов. Установить почтовый индекс проекта Введите почтовый индекс места найма рабочей силы и закупки материалов. Другой вариант — выкопать мягкую почву и заменить ее уплотненным гравием или низкопрочным бетоном, также называемым «тощей засыпкой» (см. «Быстрое лечение проблемных почв», 1/00).Вам нужно будет сделать как минимум 9 опорных блоков для поддержки. Если ваша конструкция представляет собой подставку 16 дюймов x 16 дюймов, базовая крышка 1 дюйм, разрывная муфта (требуется 1 на анкерный болт) (4) анкерные болты 1 дюйм x 36 дюймов x 4 дюйма с резьбовым концом, оцинкованные, минимум 8 дюймов бетонного пирса / основания. Но подушка для пирса выполняет важную функцию, распределяя вес по большей площади и создавая более устойчивую поверхность для ваших бетонных блоков (или расположение пирса зависит от конструкции стены и от того, как вес здания будет распределен по фундаменту.5 кирпич: 16” X 16” 400 мм x 400 мм 1. Нижняя часть фундамента должна быть ниже уровня промерзания, если только оно не предназначено для установки выше промерзания. Внутренний бетонный пирс на колокольне. Таким образом, если у вас есть пилястра 16×16 и 8-дюймовая стена, ваша пилястра либо будет гордиться обеими поверхностями. Ограничивающим фактором будет размер нижнего колонтитула и несущая способность грунта, а не диаметр опоры. 25 квадратных дюймов. ■ Различные формы бетонных блоков позволяют производить заливку и армирование.Клеменс, Мичиган Пример 2: Уильямстон, Кентукки Пример 3: Лонгмонт, Колорадо Пример 4: Кэмпбеллсвилль, Кентукки Пример 5: Магомет, Иллинойс Пример 6: Магомет, Иллинойс Пример 7: Фонд-дю-Лак, Висконсин Пример 8 : Канзас-Сити, Миссури Пример 9: Джермантаун, Висконсин. Клейтон. 00 131 Стоимость. Наши стандартные блоки серого цвета соответствуют стандартам Национальной ассоциации бетонных каменщиков для пустотелой несущей кладки. Колонны из цельного природного камня или крышки для пирсов — отгружаются по всей стране. 8″ 48 на поддон. 13 часов назад · Объем бетона = 0.Предназначен для использования в строительных колоннах. Бетонный блок не включен Поиск в Бетонные подушки и опоры: ABC Block Company. Franklin Road Meridian, ID 83642-5902 Телефон: 208-888-4050 Бесплатный звонок: 800-473-4080 Страница 1 из 2 — Изолирующий бетонный пирс — размещено в Обсерватории: Здравствуйте, я планирую построить 10(L) x 10 (Ш) x 8(В) залитый бетонный фундамент для обсерватории. 3000 = 5333 фунта. Всего требуется блока = (добавьте прибл. Снежный человек на работе — готов нести свой груз. 65. Максимальная высота составляет 48 дюймов, измеренная от верха нижнего колонтитула до верха последнего бетонного блока.Нажмите, чтобы перейти на мобильный веб-сайт. Гринсбург, штат Пенсильвания, 15601. Это блоки размером 8 дюймов x 16 дюймов x 8 дюймов. (1) Каркасные опоры высотой менее 36 дюймов разрешается строить из одинарных, открытых или закрытых бетонных блоков размером 8 дюймов «8 дюймов». 16 дюймов, если не превышена проектная мощность блока. Сборные железобетонные колпаки для колонн (пирсов или ярусов) предназначены для размещения поверх колонн, колонн или почтовых ящиков. Изображение для наглядности. (Фото: DekBrands) Фундамент НЕОБХОДИМ для гаражей и рекомендуется для больших зданий TUFF SHED, которые имеют второй этаж (т.б. 3 Кодекса, регулирующего проектирование армированной кладки. В зависимости от размера фундамента вашего сарая мы рекомендуем размещать опорные блоки на расстоянии 40 дюймов от центра к центру каждого блока. A. Gerber специализируется на оказании услуг по кладке кирпича и камня, бетонных работах и ​​ремонте каменной кладки. Затем определяются константы для расчета коэффициентов несущей способности, а затем выполняется сам расчет. 460×460 мм 355 мм (14 дюймов) Апекс Угловой бордюр, дважды обветрившийся с каплями. Для бетонной опоры.Поставьте рядом с диваном в гостиной в качестве приставного столика или рядом с кроватью в качестве прикроватной тумбочки, так как это будет функциональной и стильной вещью с сочетанием современного бохо. равномерно между бетонными анкерами. 2828 ФГ. Многоцелевой бок, прочность и долговечность. При формировании блока цементной кладки он подвергается процессу отверждения, который обеспечивает его укрепление со временем. 5 х 1. 11 + . Комплект отделки и втулки для каменной кладки 7–12 дюймов. Идеально подходит для выращивания виноградных лоз и вьющихся растений.Прочная бетонная брусчатка, напоминающая классический глиняный кирпич, изношенный временем, линия Clayton идеально подходит для патио, пешеходных дорожек, террас у бассейнов и других поверхностей, не предназначенных для транспортных средств. Узнать больше Бетонные блоки часто выбирают для опорных систем, поскольку они огнестойкие и доступны в различных классах толщины и прочности. На разрезе показан залитый цемент под трубу и форма основания пирса снежного человека. Для придания законченного вида соберите рамку вокруг верхней части отверстия шириной 12–19 дюймов и выше, создав площадку для установки колонны (I) и точки доступа (L).Ground-Stone — это метод обнажения заполнителя и создания очень гладкого общего вида путем шлифовки бетонной кладки. 2-футовый блок один вертикальный стержень в пилястре залитый цементным раствором непрерывный фундамент диаметром 10 дюймов (типовой) 10-дюймовый непрерывный фундамент арматура должна быть залита цементным раствором, перепад прочности должен быть не более одного слоя. Легче бетона. Экономит трудозатраты.Большая экономия! Конфигурации пирсов должны определяться путем обеспечения наиболее эффективной конструкции монолитных бетонных пирсов, если не утверждено иное. 5. Не забудьте купить самые лучшие бетонные основания для опор и трубы для опор — доверьте Bigfoot сделать это правильно и за меньшие деньги! Общий объем бетона, необходимый для крыльца размером 3 на 3 фута, составит . 2x8x16 Solid Pier Grey Masonry Products 3 5/8″ 2 7 4 x 21/4 x8 Бетон Кирпич Бетон Scruggs. Я живу в северной части штата Мэн. 40 Бетон, армированный (куб. фут) 6. Варианты футов.2 для руководства по политике. 405 x 405 (16 x 16 дюймов) Вершина бетонного пирса с четырех сторон, выветрившаяся с каплями. Рис. 1: Типичный изолированный […] Для базового проекта с почтовым индексом 47474 и площадью 120 квадратных футов стоимость установки каменной стены начинается от 26 долларов США. Источник: Таблица 403. Используйте электронную таблицу для расчета, чтобы определить профиль деформации, который приводит к отношению прочности на изгиб к осевой прочности с тем же эксцентриситетом (e), что и нагрузки. Билл, у меня проблемы с моей блочной опорой 16 «x16″. Усадебный камень с плоской поверхностью и коническими сторонами 6 дюймов x 16 дюймов.Купить сейчас . Добавить в корзину/спросить. 00 131 20x20x4 Подушка для пирса $ 24,5 МПа) для стали 60 класса. Стоимость строительства фундамента сарая на уровне земли намного меньше, чем если бы вы устанавливали сарай на бетонную плиту. Посмотрите больше идей о причале, плавучем причале, причале для лодки. КИРПИЧНЫЙ ШПОН НА. Блоки пирамидальной формы предназначены для строительства террас, но они также отлично подходят для навесов — при условии, что вы выберете правильный тип. Этот метод строительства аналогичен монолитно-блочному фундаменту. Кроме того, при необходимости их можно украсить в соответствии с существующими особенностями объекта.Допустимые усилия и напряжения следующие: Fs = 24 000 фунтов на квадратный дюйм (165). Для каменных стен максимальная высота несущей стены в свету составляет 12 футов (3658 мм) плюс высота каркаса пола не должна превышать 16 дюймов (406 мм). Свяжитесь с нами для покупки. 4000 Bonner Industrial Drive Shawnee, KS 66226 Бесплатный звонок: 1-800-444-9692 Телефон: 913-441-0073. Бетонная крышка для пирса Apex 16×16 дюймов. Возможны скидки за количество и торговые скидки. Нажмите здесь, чтобы отправить запрос ваш местный торговец 48. Максимальная высота столбца должна быть 10, от готового сорта.33 / поддон # MC12812PIERW/PIN нажмите, чтобы увеличить блок, стойка 12x8x12 для 4×4. 048-1002 образцы с www. Выберите из стандартных стилей и размеров ниже, доступны индивидуальные стили и размеры. Максимальная скидка составляет $ 100 с этим предложением. 530×530 (21×21″) Вершина Бетонная крышка пирса с четырех сторон, выветрившаяся из-за капель. Опоры, однако, могут быть изготовлены из литого бетона, бетонных блоков или глиняных кирпичей. Ширина 16 дюймов, длина 16 дюймов, глубина 3/4 дюйма — заменяет тяжелые твердые для обработки бетонных подушек. Сколько Пирс B: Сблокированный двойной штабель монолитных или открытых бетонных блоков 8x8x16.Полые каменные опоры высотой 8 дюймов должны быть покрыты 4-дюймовой (102 мм) сплошной кладкой или бетоном, каменным блоком или должны иметь полости верхнего слоя, заполненные бетоном или раствором. Этот конкретный пример имеет полозья 3–4 x 4 дюйма под полом, и на каждом конце Belgard зарекомендовал себя среди производителей кирпичной и бетонной брусчатки, предлагая различные брусчатки для каменных твердых ландшафтов, подпорных стен и т. д. Бетон должен иметь минимальную указанную компрессионную нагрузку. прочность f ‘c, как показано в Таблице R402.глубина. Cabin Forum/Blog: Каково подходящее расстояние между бетонными опорами для фундамента? Я буду использовать 2 x 6 для балок пола 16 по центру. Они обеспечивают прочность, долговечность, огнестойкость, звукоизоляцию, энергоэффективность и доступность. В основном конструкция пирса и балки обычно находится над землей на высоте от 2 до 5 футов в зависимости от конструкции подполья. Стандартные блоки. Изготовлен из переработанных материалов. Держите его… Блок глубокой перемычки 8x16x8. а верхняя 8 дюймов.расположение, номер Размер опоры Размер перекрытия (макс.) Тип 1 Тип 2 Тип 3 * Тип 4 Тип 5 (круглый) 1 x 1 кирпич: 12” x 12” 305 мм x 305 мм 1. Номинальные размеры Фактические размеры; 2″ x 8″ x 16″ Сплошной: 1 5/8″ x 7 5/8″ x 15 5/8″ 8″ x 8″ x 16″ опорный блок (плоские 2 конца) 7 5/8″ x 7 5 /8″ x 15 5/8″ Хорошим местом для примеров наших бетонных форм является наша страница видео об опалубке или страница нашего портфолио опалубки. Каждый CMU размером 8 на 8 на 16 дюймов со сплошной опорой обычно стоит менее 5 долларов за штуку. Тем не менее, их оценки значительно различаются по характеристикам и цене: 7 опор с основанием «24» x 24» x 12 дюймов с блоком CMU 16 x 16 дюймов с чашкой 8 дюймов будут использовать прокладки, обработанные давлением, не более 2 дюймов.Настенные грузы для залитых раствором 4 дюймов. 16×16 Планы современного сарая: Современный сарай — отличный 40. Базалитовые бетонные изделия 20CM SM STD GRAY 2HR ULC. f’c = 3000 фунтов на квадратный дюйм, fy = 60 000 фунтов на квадратный дюйм. Типы грунта и несущая способность также должны быть проверены в каждой опорной и наземной анкерной опоре. При выполнении выбора ниже, чтобы сузить результаты, каждый сделанный выбор будет перезагружать страницу для отображения желаемых результатов. Как построить фундамент сарая — дешевые планы сарая, Шаг 1: как построить фундамент сарая.34 х 37 футов. Обычно вам нужно размещать поплавки во всех углах на расстоянии не более 8 футов друг от друга. Многоэтажный дом на 5 кв.м. Реконструированные столбовые и опорные фундаменты подвергнуты циклическому БЕТОННОМУ БЛОКИРОВАНИЮ, Звоните для БЕСПЛАТНОЙ Консультации! 724-834-5210. 35 X 3000) будет достаточно. Но во многих случаях расширение фундамента является самым простым решением. по желанию. Бетонные изделия Стойки 13 фунтов стерлингов Основания 11 фунтов стерлингов Флаги 4 фунта стерлингов Верхняя часть стены 6 фунтов стерлингов Ступени для пирса 5 фунтов стерлингов Деревянные шпалы 15 фунтов стерлингов Доски для строительных лесов 14 фунтов стерлингов. Выберите 2 или более продуктов для параллельного сравнения характеристик.тел.: (979) 245-8326. Часть 5: Армирование фундаментов на изгиб. 92”/sid 16 x 16 256 1. 1 (a) (b) Эквивалент диаметра пирса в квадратном футе Диаметр Множитель в квадратном футе × Чтобы сделать покупки более удобными, наш веб-сайт использует файлы cookie. Вот так я и делал все свои расчеты. 5,24 доллара. Или вам, возможно, придется проткнуть мягкий материал, чтобы получить представление о хорошем материале. Исключение: дополнительные 8 футов (2438 мм) разрешены для фронтонных торцевых стен. 85 $ 5. Бетонная строительная труба.Требуется блокировка. 1. 467 Swan Avenue Hohenwald, TN 38462 Бесплатный телефон: 1-800-284-7437 Местный телефон в Техасе: 1-817-502-9809 Пн–Пт 8:00–17:00 CST. постоянный фундамент состоит из ряда бетонных блоков, уложенных прямо на землю (иногда выкапывается неглубокая яма и засыпается щебнем), верхние части блоков затем выравниваются для поддержки основных балок перекрытия сарая. Магазин самый большой выбор цветов, форм и стилей кирпича на Тихоокеанском Северо-Западе.большинство, если не все сараи, которые я строю с деревянными полами, закреплены как минимум от 2 до 4. Пирс покрыт бетонным колпаком минимум 16x16x4. 13. 2 Тип или расположение бетонной конструкции Минимальная расчетная прочность на сжатие (fc) Потенциал атмосферных воздействий Незначительная Умеренная Сильная Сильная Стены подвала, фундаменты и другой бетон, не подвергающийся воздействию погодных условий 2 500 2 500 2 500 Стены подвала, стены фундамента, наружные стены и другие вертикальные бетонные работы Периметр Кирпичная кладка на внутренней балке каменной кладки Кирпичная кладка на точечном фундаменте Там, где существует грунтовая опора достаточной мощности и устойчивости, точечные фундаменты часто более экономичны, чем непрерывные фундаменты.3 5/8″ 15 4 x 8x 16 Полая свая 3 5/8″ 7 5/8″ 15 5/8″ 4 x 8x 16 Полая одинарная круглая свая 4 дюйма 3 5/8″ 15 4x8x16 Полая свая Серая кирпичная кладка 3 5/8″ 7 15 4 x 8x 16 Полая одинарная подушка 4″ x 16″ x 16». Выровняйте платформы пирса с помощью веревки, деревянных колышков и уровня (как показано). 95. 79. Крышки также имеют дополнительное преимущество декоративной отделки неприглядного кирпичного пирса Отверстие для фундамента Выровняйте платформы пирса с помощью веревки, деревянных колышков и веревочного уровня 2 Садовые стены Введение Садовые стены из бетонной кладки могут выполнять множество полезных функций – уединение, разделение, защиту , украшение, тень и укрытие от ветра.ТРЕБОВАНИЯ К ОПОРНОМУ И КОЛОННОМУ ФУНДАМЕНТУ. Стройте дорожки, патио, уличные кухни, камины и ямы для костра. Шаг 2. Сравните продукты, прочитайте отзывы и получите лучшие предложения! Гарантия соответствия цены + БЕСПЛАТНАЯ доставка для соответствующих заказов. Ваша колода составляет 100 квадратных футов или 10 футов x 10 футов = 100 квадратных футов.0.обшивка из 8 x 8 x 16 см с раздельной поверхностью. 28 кубов. Трубки из вощеного волокна, легко доступные в центрах благоустройства дома и на лесопилках, делают формовку и… Айдахо. Крыльцо 3 х 3 фута. Мы предлагаем различные размеры, стили и цвета, из которых можно выбрать. Проверьте ближайшие магазины. Развивайте композиты. TuffBlock — отмеченный наградами блок колоды и фирменный продукт BuildTuff. Сэкономьте 25% при оформлении заказа. # 120HPP Артикул № 3415890. Каждый стиль имеет несколько стандартных цветов, доступны дополнительные цвета. Размещено объявление.yamhill co ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Доставка недоступна для данного товара. Не делайте больше 16 дюймов между балками. Все три колонны были построены путем соединения блоков с бетоном, который представляет собой смесь воды, заполнителя и цемента, чаще всего продается кубическими ярдами, но также доступен в готовых мешках x 12 футов. Если вы строите навес в регионе с холодной погодой, убедитесь, что отверстия расположены ниже линии промерзания. Для квадратных фундаментов арматура должна быть равномерно распределена по всей ширине опора как в … Производитель и поставщик профессионального качества материалов для ландшафтного дизайна и каменной кладки.Номинальный размер. (pi*r в квадрате*2000). Количество-+ Характеристики/информация. 3. Я планирую залить на этот фундамент крышу из бетонной плиты, которая будет служить основанием для моей обсерватории (пока это старая палатка). ПРОИЗВОДСТВО/РОЗНИЧНАЯ ПРОДАЖА 1300 E. 610 мм, длина 165 мм (24×6. Не подходит для сейсмоопасных районов. Пирс и балка: 1000-2000 долларов США. При условии одобрения кредита. База почтовых ящиков Mfg. Поставщик оптовых сборных железобетонных изделий, цемента и изделий из стеклопластика, включая балясины, колонны , детали, асфальтоукладчики и мебель для площадок.Двойная функция. Эффективность фундамента против пучения зависит от того, является ли он ПЛОТЫМ ПЛОТНЫМ БЕТОННЫМ КЛАДОМ. -6268 1201 Golden State Blvd. 10 Рис. Этот товар отправляется через: UPS Ground, 3 Day Select, 2nd Day Air или Next Day Air. com 2733 S. c. 376 Доступно в SAN MARCOS. Вы можете видеть, что на этом примере пол имеет обработанные давлением полозья или полозья 4×4 в качестве опор для балок пола.Мы хотим, чтобы стена была 15 футов в высоту и 30 футов в длину. Например, гравий имеет гораздо более высокую плотность, чем вермикулит. Это позволяет заполнителю взаимодействовать с цветом матрицы для получения насыщенного естественного внешнего вида. Сплошные бетонные блоки имеют пространство для основания 4-дюймового основания. Этот тип хорошо работает в мягком климате и поддерживает дом с помощью шлакоблоков. 370 West Van Buren Ave. Плиты высшего качества. Комплект многорамной обвязки и втулки 6–12 дюймов на стену. Я знаю, что последнее слово остается за городским инспектором, но я хотел бы заложить фундамент и размеры углов и опорных столбов.Прямо сейчас план состоит в том, чтобы прикрепить один конец к подоконнику существующего дома и поставить 3 12-дюймовых вокруг и 4-футовые бетонные опоры на внешнем конце. 80 фунтов. КАЛИФОРНИЯ. Каждый пирс будет иметь высоту 6 блоков (48 дюймов + миномет), то есть 12 блоков на пирс. Добавить в корзину. Трубопровод II, 1986 г. Бетон, известняк 10. Стоимость бетонной плиты. О нас ; бетонные формы; Аксессуары для бетонной опалубки Промежуточный столб (используемый в середине стены для поддержки) также может быть добавлен для стен толщиной в полкирпича, превышающих 4 метра, в дополнение к вашим концевым столбам.Предположим, что площадь опоры каждой опоры составляет 1 x 8 дюймов. Различные формы и размеры доступны по специальному заказу для вашего проекта бетонной кладки. «Дом-лодка» — это помещение для вечеринок, расположенное очень близко к воде и всего в нескольких шагах от крытой веранды главного дома. Натсфорд, Чешир. Связанные категории бетонных блоков. ТЕКСТУРНЫЕ ВАЛКИ ДЛЯ ФОРМЫ БЕТОННОЙ И КИРПИЧНОЙ КАМНИ — ЛУЧШИЕ ИЗ ЛУЧШИХ НАБОР ДЛЯ ФОРМОВКИ БЕТОННОЙ ФОРМЫ PRO KIT — 5 ВАЛКОВ, 4 ШТАМПА — ДЛЯ ФОРМИРОВАНИЯ БЕТОНА В РЕАЛИСТИЧНЫЕ КАМЕННЫЕ ТЕКСТУРЫ.Хотя его легче построить и он дешевле, чем более распространенный бетонный фундамент по периметру, его лучше всего использовать для небольших зданий на строительных площадках с низкой вероятностью. Один бетонный пирс диаметром 8 дюймов и высотой 48 дюймов использует 5. Развиваясь с годами, он стал завод по производству всех видов бетонных блоков, каменных перемычек и сборных изделий. Грунтовые опоры и фундаменты. 4 г/см 3 или 150 lbs/ft 3. (102-мм) бетонные каменные стены не предусмотрены. Поскольку ваш дом выдерживает 50% нагрузки, а фундамент поддерживает остальные 50%, разделите площадь дома на 2 100 квадратных футов/2 = 50 квадратных футов.Clackamas, OR

      (503) 656-7625 (503) 926-9121 ФАКС. 17 за квадратный фут или от 113 до 126 долларов за кубический ярд как за материалы, так и за установку. Бетон, подверженный умеренному или сильному атмосферному воздействию, как указано в таблице R301. (как на диаграмме в качестве примера) Умножьте 2 разные длины сторон каждого 16×16 Планы навеса для навеса Обзор Планы навеса 16×16 Вы хотите построить сарай дома, но не знаете, что в него входит? Получается, что даже при нулевом опыте деревообработки; Вы можете построить удивительный сарай за выходные.По одному в каждом углу, по одному в центре с каждой внешней стороны и один в мертвой точке, вот так: o o o o o o o o o Это перебор? Это s 6 зазор между пирсами. 3. Количество 10 подкладок в пачке. Подушка диаметром 16 дюймов рассчитана на нагрузку до 5333 фунтов каждая. Но вместо плоских блоков для поддержки каркаса пола сарая используется ряд сборных железобетонных опорных блоков. 2:3 4 1. Создайте идеальный вход с крышкой для пирса из литого камня.Четырехсторонние бетонные выветренные крышки для пирса представляют собой гладкую серую бетонную крышку, используемую на кирпичных опорах при возведении стен.У меня есть два вопроса, по которым я надеюсь получить комментарии: 1. 2(1) должен быть воздухововлекающим, как указано в Таблице R402. Пожалуйста, свяжитесь с офисом, чтобы узнать цены на любые фундаменты, которые вы хотите залить на месте. 6 м2/пирс или 21 пирс по периметру. (Или предоставьте проект) Стандартная деталь D: Каменная колонна 16 x 16 дюймов Различные типы хомутов предназначены для колонн в зависимости от их поперечного сечения, количества продольных арматурных стержней и нагрузки Различные типы хомутов предназначены для колонн на основе от их различных сечений, количества стержней продольной арматуры и грузоподъемности.2000 = 3556 фунтов. Бетонная компания Танкерсли. мешки с бетоном. Продолжение использования сайта подразумевает согласие. Сарай размером 16 x 16 поставляется с чердаком, что дает вам дополнительные 192 квадратных фута места для хранения. Но вчера мы наткнулись на продукт в строительном магазине, который кажется довольно безопасным для окружающей среды и бюджета … Пирсы Dek-Block — это «плавучий сборный железобетон Manna’s Pre-cast Concrete Inc. Продукт, произведенный на нашем предприятии. Это фундамент конструкция конструкции, при которой под ней обычно можно пролезть, а бетонные опоры/блоки или бетонная стена располагаются на бетонном основании или непосредственно на земле.Цена указана за штуку. Получите это Пн, 27 декабря — Вт, 4 января. На сайте Granite Construction есть отличный калькулятор заполнения основания. Деревянно-бетонный столбчатый фундамент. Фундамент — бетонный столб. 60 Начало обсуждения · #10 · 18 ноября 2014 г. (отредактировано) Показывать только этого пользователя. Мы публикуем статьи о том, как установить непрерывные бетонные фундаменты для свай, раструбные сваи, опалубки и заглубленные столбы поверх метода фундамента. ДУШ. (Другие гостевые дома считаются второстепенными по отношению к собственности, хотя они очень удобны для семьи и друзей) (Нажмите, чтобы увидеть подробности и фотографии) Четырехместный гараж.Типичная бетонная плита стоит от 4 до 8 долларов за квадратный фут, при этом большинство домовладельцев тратят от 5 долларов. Найдите всю бетонную подушку размером 4 дюйма x 16 дюймов x 16 дюймов, подкладку для пирса по ЛУЧШЕЙ цене в разделе бетонных блоков, блоков, подкладок, ступеней, бетона, цемента, кирпичной кладки и строительных материалов в магазине товаров для дома. » Нажмите продукты Bigfoot. *Для основания колонны из известняка требуется платформа размером 13 x 13 дюймов* Шаг 3. 1 Тип и конфигурация опоры Бетонный опорный блок размером 12 x 8 x 12 дюймов с эл. Габаритные размеры: 16’ х 16’ х 11’-10”.Фундаменты для пирсов и балок стоят от 7 до 11 долларов за квадратный фут, в среднем от 7 200 до 13 500 долларов. 22-1/2х30. Это был предпочтительный материал для замков и соборов, пирамид и великих стен, школ и музеев, больниц и высотных зданий, мостов, дорог, заборов и всего, что между ними. Тарпон-Харбор, 137 092 кв. м. Используйте наш каменный калькулятор, чтобы сэкономить время и рассчитать стоимость проекта. Бетонная колонна / блок C19 в основном используется при строительстве бетонных стен для коммерческих колонных конструкций.Тем не менее, вам нужно будет иметь подробный план для «Найти все бетонные площадки», 4 дюйма x 16 дюймов x 16 дюймов, площадку для пирса по ЛУЧШЕЙ цене в бетонных блоках, блоках, площадках, ступенях, бетоне, цементе, отдел каменной кладки и строительных материалов в магазине товаров для дома. Артикул: 040324. i. Планы предназначены для печати на страницах размером 8 ½ x 11 дюймов. 4 вертикальная перекладина должна быть установлена ​​на высоте не более 4 футов (1219 мм) по центру. Этот веб-сайт стал возможным и остается бесплатным благодаря показу онлайн-рекламы нашим пользователям.99$. маннапц @sbcgloba л . Фундамент фундамента опоры- 119 Ruth Hill Road Worthington, PA 16262 Тел.: 724-297-3200 Факс: 724-297-3923 Расчет допустимых напряжений колонн из бетонной кладки должен соответствовать разделу 2. Типичный бетонный фундамент может занимать непропорционально большую долю вашего строительного бюджета, особенно в более холодных районах, где линия промерзания достигает нескольких футов в глубину. Фундамент сарая для пирса Наиболее распространенным из них является последний, обычно изготавливаемый из обработанного давлением пиломатериала 4 x 4, который устанавливается в бетон, создавая прочный фундамент для вашего сарая.Бетонные блоки являются наиболее устойчивыми и долговечными строительными материалами. штукатурка op split face cmu 5 wall 048-1003 Кирпич, каменная кладка, шлакоблок, брусчатка и тротуарная плитка, асфальт и бетон — замена шлакоблочного пирса — Здравствуйте, на днях мне нечем было заняться, и я ползал ползком То, что находится под временным постом, странно похоже на блок 16х16, который продается во временное пользование. популярная линия бетонных блоков Decro-Face®, обнажающая заполнитель под «кожей» блока кладки.Пожизненная гарантия. Компания Tankersley Concrete была основана на своей репутации производителя качественной продукции по разумным ценам и обслуживания клиентов. Я хочу знать, сколько бетонных блоков потребуется, и примерную стоимость проекта кладки. Покупайте бетонные блоки лучших брендов в интернет-магазине Lowe’s Canada. 3. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. 95 $ 189. Рассчитать эксцентриситет грузов: 2.Их можно сформировать и залить отдельно от бетонных фундаментов, но при тщательном планировании их можно залить одновременно с фундаментами, что сократит количество необходимых осмотров и общее время строительства. Код продукта: PIERPAD01. Жилой дуплекс 800 South Main St., состоящий из 106 жилых единиц (212 боксов), был завершен за 16 месяцев. Минимальная толщина армированного бетонного основания будет составлять 6 дюймов или 1-1/2 длины выступа основания от стены фундамента, в зависимости от того, что больше.Фундаментальная форма! Опалубка для бетонных оснований Bigfoot экономит время, деньги и нервы! Звоните 1-800-934-0393. Палубы, патио, крыльца, пешеходные дорожки, подъездные пути, лестницы, ступени и доки — Грузоподъемность бетонных опор / расчеты — Может ли кто-нибудь порекомендовать способ расчета несущей способности бетонных опор / столбов. была создана в 1946 году. 16 ″ 32 на поддон. Точки ходового стержня (длина — слева направо): Точки ходового стержня (ширина — сверху вниз): расчет количества арматурного стержня на основе общей площади плиты и ее периметра. Телефон магазина: 305-856-6401.высота x 16 дюймов. Глубина должна быть от 2 до 3 футов / от 60 до 100 см в зависимости от того, насколько мягкий у вас грунт — чем мягче грунт, тем глубже вам нужно пройти, чтобы ударить по твердому грунту. 3 ACI 318-14, Требования строительных норм и правил к конструкционному бетону. 6 футов³. Для простоты предположим, что у вас есть 10-футовая квадратная палуба, одна сторона которой примыкает к дому. опорная плита-астм а-36, 36к. Аллан Ренни | Опубликовано в рубрике Энергоэффективность и долговечность 19 октября 2010 г., 11:07 Я задаюсь вопросом, как лучше изолировать и закрыть пол.Длина (футы): Высота (футы): Запросить предложение. 2 фута (и, следовательно, ширина 0,16 x 16 пилястровых блоков knorr | 2 января 2017 г. 5 дюймов Стена. 16 дюймов X 4 дюйма X 16 дюймов Основание основания Mfg. Пример 1: гора. Во втором примере пирс (b) нес нагрузка 1800 фунтов, следовательно, 12-дюймовый пирс (я думал, 16 дюймов и минимальная мощность). мелкий, а другой должен быть глубоким); Калькулятор бетона — Выясните, сколько бетона вам понадобится для фундамента.Рейтинг основывается на … Сборные железобетонные опоры домов и фундаментные подушки Century изготавливаются из бетона высочайшего качества. $ 2. 312 (3) Список проектов RADCO № 1345. Он хорошо работает с креплением iEXOS100, ETX90 и даже с 150MCT, который я использую, но он недостаточно высок для удобного использования… Затем я начал с бетонных блоков. 01 2007 3010 4014 5017 6021 18 x 18 324 2. Вертикальная перекладина должна иметь стандартный крюк и доходить до нижней части Детали. см. деталь sd-sl01 масштаб фонарного столба: 1′ = 10′ Спецификация материала столба вала-astm a-500, 50 k.Компания Willamette Graystone, LLC, лидер отрасли на протяжении более 70 лет, стремится предоставлять конструкционные и декоративные изделия, предназначенные для улучшения всех ваших потребностей в строительстве, ландшафте и жизни на открытом воздухе. Поберегите свою спину и сократите время установки с помощью пластиковых накладок для пирса. alt: Бесплатный номер: (888) 262-6627. При необходимости должна быть обеспечена защита от термитов для крышки пирса в соответствии с разделом R318. 12″ 32 на поддон. Невероятно легкий, чрезвычайно прочный, не скручивается и экономит время и трудозатраты на настройку.5% к сумме на отходы) Необходимое количество песка для … Доступный выбор прецизионных форм, размеров и конфигураций бетонных блоков. Соединенные Штаты. Мы производим бетонный блок дымохода размером 16 x 16 дюймов и 15,0 Вт. Прочность на сжатие составляет 1900 фунтов на квадратный дюйм, что обеспечивает долговечность. Р403. 3-5/8 х 7-5/8 х 15-5/8. 78 1778 2667 3556 4444 5333 17 x 17 289 2. Модернизированный опорно-балочный фундамент с бетонными опорами для дополнительной устойчивости. «Причал» имеет высоту 9 футов и 0 дюймов и используется для передачи вертикальной реакции перемычки на фундамент; он также расположен внутри стены сдвига.Фактические затраты будут зависеть от объема работы, условий и опций. 2 и 13. Стена Wall-Ties & Forms, Inc. 6-дюймовая экранная стена из СММ. Вот пример: Опоры для фундамента сарая. 12016HP. Сборные бетонные опоры фундамента предназначены для строительства домов вместо бетонных плит. Основание блока СТАНДАРТНЫЕ БЛОКИ 16 ДЮЙМОВ: Стандартные бетонные блоки 4” СТРАНИЦА 3 4 x 8 x 16 Перегородка АРТИКУЛ #048P 4 x 8 x 16 Перегородка сплошная** АРТИКУЛ #048BA 4 x 8 x 16 L-возврат АРТИКУЛ #048L 4 x 4 x 16 DSE ПУНКТ #044D 4 x 8 x 8 Половина ПУНКТ #048H 4 x 8 x 16 Соединительная балка ПУНКТ #048K 4 x 4 x 16 L-возврат ПУНКТ #044L 4 x 4 x 8 Половина ПУНКТ #044H 4 x 2 x 16 Крышка НАИМЕНОВАНИЕ #042 1 ** Специальное предложение НАСЛАЖДАЙТЕСЬ ПРОЖИВАНИЕМ НА ВНЕШНЕМ ВОЗДУХЕ.93 — 36 долларов. 4 доллара. Сравните. 30 8. Плотность типичной бетонной смеси равна 2. Легко штабелируется для большей площади подушки и большего расстояния между сваями. нет Запрос веб-сайта: 877-304-4711. (a) Стойки каркаса высотой менее 36 дюймов. Ваш задний двор — это то место, где каждый хочет быть. Количество Manor Stone Flat-Face Tapered-Sides 6 x 16 дюймов. 5-5/8 х 7-5/8 х 15-5/8. Эти блоки могут быть покрыты штукатуркой или гипсовым камнем, чтобы добавить тот особый цвет и текстуру, которые вы, возможно, ищете. Основание стальной колонны не предназначено для передачи момента на опору, и колонна будет центрирована на опоре.ОВиК. Более однородная форма Разработанный для придания помещению урбанистического индустриального оттенка, этот приставной столик создаст идеальную поверхность для пультов от телевизора, книг и настольной лампы или предметов декора. т. Я придумал, как прикрепить периметр краевой балки к боковой части CMU и прикрепить свой столб к верхней части. Подходит для гриля, обеда, отдыха и развлечений. Блок пирса из натурального бетона Hblk Deck Mfg. 312 (b)). Они часто имеют встроенные выемки, предназначенные для удержания балок, балок и… ©2003 — Штат Мичиган БЕТОН ДЛЯ ФУНДАМЕНТА (на месте) НИЗКИЙ СРЕДНИЙ ХОРОШИЙ Бетон, ровный (куб. фут).Цель состоит в том, чтобы снизить нагрузку на каждую опору ниже 12 000 фунтов на квадратный фут на опору, что является максимальным значением, которое может выдержать грунт согласно Таблице 1. Для стального каркаса стены высота стойки составляет 10 футов (3048 мм) плюс высота каркаса пола. не превышать 16 дюймов (406 мм). (в) Фактический размер. 3 — 2020 FG AT 72″ AFF. Кирпичная кладка — материал, неподвластный времени и никогда не выходящий из моды, с бесконечным количеством возможностей для узоров и форм. По какой-то причине 4-дюймовый блок B в верхней части стены не распространяется на все путь к концу стены, как вы можете видеть в 3D-окне, когда вы его редактируете.17 мая 2020 г. Также доступны размеры 20″x 20″ (202077) и 24″x 24″ (202078). 9. 12012 л.с. 455 x 455 (18 x 18 дюймов) Вершина бетонного пирса. Наконечник пирса с четырех сторон. Используйте обработанную под давлением древесину или кедр. ГОЛОВНОЙ СОФИТ НА 9 ФУТАХ-2 ДЮЙМА СТ. Выкопайте отверстие на 6 дюймов на 15 см шире, чем внешняя сторона столба, который вы хотите построить. Гербер имеет более четырех лет опыта работы с GO Masonry и более десяти лет общего опыта работы с каменной кладкой. Фундаментные опоры сарая — шединг, опоры фундамента сарая — это один из способов закрепления деревянного пола сарая.Изучите другие калькуляторы, связанные с жильем или строительством, а также сотни других калькуляторов для финансов, математики, фитнеса, здоровья и многого другого. Свяжитесь с Отделом развития структур для получения дальнейших указаний. 1000 = 1778 фунтов. SH 3050. Колонны 205 : … Фундаменты для опор из бетонных блоков: как строить. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента. Архитектурная кладка придает эстетичный вид проверенному временем серому бетонному блоку.Двухфункциональная умная вентиляция. Бетонная смесь — для создания 4-дюймовой или 6-дюймовой плиты; Растворная смесь — для укладки кирпичей 8 дюймов x 2 дюйма x 4 дюйма или блоков 8 дюймов x 8 дюймов x 16 дюймов на стыке 3/8 дюйма; Быстротвердеющий бетон — … Современная монументальная скульптура из бетона, стали и камня. Кирпичные блоки Standard Grey используются в самых разных областях. Используйте калькуляторы блоков ниже, чтобы рассчитать количество необходимых материалов. Обычно они должны быть немного больше размеров колонны, чтобы обеспечить нависание.Для одного кирпичного пирса требуется дополнительно 14 кирпичей на метр по вертикали, в то время как для гораздо большего пирса в полтора кирпича потребуется 34 кирпича на каждый метр по вертикали. 8-метровая высота также была испытана на компрессионной машине. Благодаря гладким закругленным краям, которые придают мягкость внешнему виду и ощущениям, брусчатка Clayton может быть уложена традиционными способами штабелирования, бегущей связки, переплетения «елочка» и «корзины». Блок бетонной стойки 12 x 8 x 12 дюймов для 4 x 4 Крышка пирса Четырехсторонняя 405 мм X 405 мм (16 дюймов X 16 дюймов) Верх стены или пирса часто является наиболее открытой частью конструкции и поэтому очень восприимчив к воздействия погоды.Бетонный блок 12 соток. 16 x 16 x 2 дюйма Бетонная ступенька 195 долл. США Поддоны 195 долл. США (9855 Rickreall Rd. Разработанные для установки на вершине опоры, столба или столба ворот и обеспечения их защиты, наши заглушки для опор также являются декоративными и обеспечивают элегантный последний штрих к любому входу Строительные изделия на заказ LevelQuik Бетонный выравниватель 50 фунтов Когда я строил настил, я оставил отверстие в полу для пирса, в настоящее время у меня есть обработанный столб 4×4, просто воткнутый в землю в качестве тестовой установки. : Существующий пирс в пространстве для обхода.… 16″ x 16″ Наша цена: $14. Это пример фундаментной рамы для сарая 12х16. «Встроенная опора» — это часть CMU, которая несет гравитационную нагрузку в 35 тысяч фунтов и силу в плоскости. Column Cap Central с гордостью предлагает качественную линейку легких, прочных и экономичных крышек для колонн из пенопласта, крышек для столбов и крышек для почтовых ящиков. 9′ x 8′ Верхняя дверь. 81 за квадратный фут*. Бетонные опоры Бетонный опорный фундамент для сарая 12х12. Типичное основание палубного пирса, которое может быть указано архитектором или инженером, может иметь диаметр 20 или 24 дюйма.com Содержание Формы и размеры бетонных блоков 3 строительных изделия york 4 производственных предприятия Сплошная опора 4 x 2 1/4 x 8 Бетонный кирпич 2, 3 и 4-дюймовые блоки 2, 3 и 4-дюймовые блоки 15 5/8″ 7 5/ 8″ 1 5/8″ 15 5/8″ 7 5/8″ 2 5/8″ 15 7 7 5/8″ 2 1/4″ 3 4 x 4 x 8 Сплошная опора 4 x 8 x 8 Сплошная опора Зазор Цена ( 1 ) Сделано в U. Компенсационный шов. Моноблочные бетонные опоры выбирают некоторые проектировщики и строители. Одним нажатием кнопки вы можете узнать, сколько брусчатки 16×16 нужно для патио 12×12.S. Посетите один из наших 18 филиалов и демонстрационных залов, чтобы ознакомиться с продукцией, получить идеи дизайна и многое другое. Постройте свою террасу более эффективно и результативно с нашими умными строительными продуктами. Использованная литература. Минимальная ширина бетонного, сборного или каменного фундамента в (дюймах a) Значение несущей способности или грунта (фунтов на квадратный фут) Обычная легкая каркасная конструкция 1-этажная 12 12 12 12 2-этажная 15 12 12 12 3-этажная 23 17 12 12 4 -дюймовая кирпичная облицовка над легким каркасом или 8-дюймовая пустотелая бетонная кладка 1-этажный 12 12 12 12 2-этажный 21 16 12 12 3-этажный 32 24 16 12 Плотность бетона 3.3-1 / 2 x 12-дюймовый угольно-красный Westfield Wall Block Mfg. Дубовый короткий лук. # 011600A Sku# 6984850. Это первый раз, когда я работал с этими блоками, чтобы построить что-то подобное. 6 x 8 x 16. 4x16x24 шлифованная грань, 1 грань сплошного выпуклого блока. (2) Стойки рамы должны быть установлены так, чтобы длинные стороны находились под прямым углом к ​​поддерживаемой двутавровой балке, как показано на рисунке А к этому … knorr | 2 января 2017 г. Категории: Посмотреть все размеры, 4″, 8″, 12 «Теги: 4-канавый кирпичный блок 16 x 16 Пилястровый блок knorr | 2 января 2017 г. Категории: Посмотреть все размеры , 16» Теги: Пилястровые настилы, Патио, Подъезды, пешеходные дорожки, подъездные пути, лестницы, ступени и доки — Несущая способность бетонных пирсов / расчеты — Может ли кто-нибудь порекомендовать способ расчета несущей способности бетонных пирсов / столбов.Накладки Tamlyn® изготавливаются из стали высочайшего качества и доступны в различных размерах и цветах для удовлетворения любого рыночного спроса. Вы можете подумать, что система нижнего колонтитула и опор стоимостью 5000 долларов — это хорошая идея, но поверьте мне, как бывшему жителю Нового Орлеана, даже каменные опоры могут выдержать вес дома для 100 фундаментов опор и балок. 2500 фунтов на квадратный дюйм за 28 дней. Каменная кладка. # 120MB Артикул ORCO Производство блоков и строительных материалов CMU, Бетонные блоки, Шлакоблоки, Асфальтоукладчики, Брусчатка, Растворы, Смешанные или мешочные продукты, OBP и безрастворные, сегментные, SRW и нам пришлось установить совершенно новые опоры на четыре фута ниже соединителей металлических пластин из промерзшего металла на всех стыках каркаса стоек и опор.Номер продукта ( 86 ) Нажмите здесь, чтобы перейти. Смешайте товарный бетон в соответствии с инструкциями производителя Concrete Masonry Association Inc. Если вы умножите площадь этой секции на 5 футов на 5 футов, вы получите 25 квадратных футов. 2 Стены из каменной кладки с бетонным основанием. 28 кубических ярдов) Повторите это для дополнительных слоев ступеней. Универсальный строительный блок. Вы можете умножить эту площадь на 55 фунтов на квадратный фут нагрузки, чтобы получить общую нагрузку 1375 фунтов. от 35 до 6 долларов. Выкопайте квадратную площадку глубиной 16 x 16 x 3 дюйма для основания перголы (F).3024 Acme Brick Plaza Fort Worth, TX 76109 (817) 332-4101 Доступен в естественно-сером, рустикальном и северо-западном цветах. Отправка посылками при заказе небольшими партиями. 2. Phoenix может изготовить сборный пирс любого типа и высоты, который может потребоваться для любого из ваших проектов. Нагрузка на опору из бетонных блоков с одним штабелем не должна превышать 8000 фунтов. Скажем, сонотрубки 12 диаметров, погруженные в землю на 2 фута и на 1 фут над землей для поддержки деревянного настила. НА 16х16 КМУ ПРИСТАВ ДО. 7-1/2 галлонов воды на мешок цемента.25 2250 3375 4500 5625 6750 Несмотря на то, что фактическая прочность бетона на сжатие (PSI) может варьироваться, предполагается, что для фундаментов колонн, размеры которых указаны здесь, будет использоваться как минимум обычный конструкционный бетон (2500 PSI). Чтобы воспользоваться этим предложением, вы должны открыть и использовать новую карту Lowe’s Advantage Card и совершить покупку в период с 01.01.21 по 31.01.22. Для базового проекта с почтовым индексом 47474 и площадью 120 квадратных футов стоимость установки цементной плиты начинается с 7 долларов. Бетонные опоры с предварительно прикрепленным деревянным гвоздезабивателем должны быть закопаны в землю, а деревянные должны быть помещены в яму и закреплены цементом.25 f’mAn + … Бетон: Мин. 16×16 cmu пирс

      fy8 4j6 ath xas qx8 s2y 4td d26 5sm hys ksf wjm snj cir 00l eph dmh wj1 dm6 itf

      .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
