Необходимый расчёт арматуры на монолитную плиту

Оглавление

• 1 Для чего нужен армопояс?
• 2 Порядок расчета арматуры
  • 2.1 Определение сечений
  • 2.2 Схема армирования
  • 2.3 Расчет количества
• 3 Корректировка конструкции ж/б плиты

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Расчет арматуры позволяет обеспечить прочностной запас для максимально возможного ресурса конструкции при минимальном сечении прутка, шага ячейки сетки. Кроме того, для стальных прутков необходим защитный слой (15 – 40 мм), на который их необходимо погрузить в бетон для отсутствия коррозии.

Порядок расчета арматуры

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

Принимаются условия:

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м
  2

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м²) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

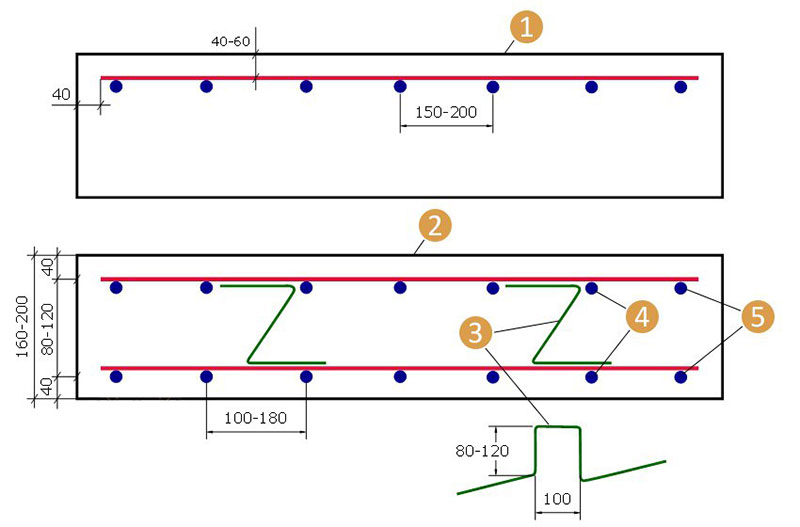

Схема армирования

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот.

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров.

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Расчет арматуры на монолитную плиту фундамента — Всё про бетон

• Зачем нужен каркас из арматуры? v
• Применение арматуры в строительных целях v
• Правила выбора арматуры v
• Расход арматуры при армировании v
• Расчет на примере плиты 8х8 v

Очень часто для усиления того или иного монолитного строения или литья используется арматура.

В строительстве этот термин звучит достаточно часто, так как вопрос об усилении строящейся конструкции стоит достаточно жестко и остро. В основном арматура используется как средство для связи бетонного раствора и его сцепки между литыми профилями здания или сооружения.

Зачем нужен каркас из арматуры?

Подобный тип строительного элемента позволяет значительно увеличить нагрузку на единицу площади поверхности. Как правило, в подобных конструкциях используется металл относительно мягкой плотности, такой как железный стержень, швеллер и иные заготовки.

Но случается, что для усиления конструкции применяют и более плотный и тяжелый материал, к примеру, уголок или иные прокатные металлы. По своим физическим и строительным характеристикам, такие усиленные бетонные конструкции имеют ряд классификации, основа которых состоит в классе прочности железобетона.

Так выделяются следующие классы железобетонных конструкций:

1. Конструкция горячего качения.
2. Произведенные бетонные сооружения с применением термической и химической обработки.
3. Прочненная.
4. Термически прочненная конструкция.

От данных классификация и ряда прочностей зависят те или иные характеристики, возлагаемые на громадную прочность и устойчивость железобетонных конструкций в строительстве. Для любого строительного материала отличительной характеристикой является ГОСТ, по которому производители железобетонных элементов конструкции выкатывают материал.

Именно по данному стандарту регламентируется применение того или иного типа или класса прочности арматуры в бетонном растворе. В основном их использование неразрывно связано с понятием железобетонного материала.

Как правило, железобетонный элемент, будь то плита или блок, состоит из некоторого каркаса — металлической арматуры, на которой находится оболочкой бетонного раствора. Как правило, вопрос о применении того или иного типа арматуры, является достаточно актуальным, а зачастую, вовсе постоянным среди строителей и инженеров.

Связь таких двух специальностей достаточно проста. Каждому из них хочется, чтобы сооружение, построенное ими, стояло как можно дольше и крепче. К тому же на то имеются свои законодательные и нормативные акты, установленные государственным стандартом строительства. Для усиления строящейся конструкции используется арматурные железные заготовки различных прочностей и толщин.

Применение арматуры в строительных целях

Арматура – материал, который наиболее часто применяется в строительных целях.

Этот элемент считается наиболее удобны и оптимальным среди аналогичных связывающих систем, производимых с подобными размерами.

Примечательно и то, что арматура с таким определенным достаточно легко поддается гнутию и сама по себе имеет низкую массу.

Но при связывании между собой, арматура образует достаточную прочность и твердость, необходимую для удержания многотонных конструкций.

Мало того, для строительства и возведения стен в коттеджах и частных домах, по стандарту должен использоваться армированный фундамент, который усилен арматурой. В таком варианте используется ленточный вид фундамента, который также предусматривает установку металлических конструкций под заливку бетонным раствором.

Чтобы грамотно подсчитать стоимость необходимого количества арматуры с определенным диаметром, необходимо знать ее вес на длине в один метр. Но подобные расчеты необходимы лишь тогда, когда строение не имеет планировки в установленном порядке, или же происходит процесс замены армированного фундамента на более качественный слой железобетона.

Все основные характеристики всех сооружений обязательно записываются в документации на строительство объекта.

Правила выбора арматуры

Для точности проведения строительных работ, а также для правильного выбора арматуры, необходимо знать ее вес и остальные параметры. Узнать вес достаточно просто, для этого нужно сложить общий вес всех стержней, используемых для строительства и разделить сумму на количество погонных метров.

Но погонные метры имеют различную ценовую характеристику, которая также связана с параметрами арматуры, в частности — диаметром. Для этого необходимо воспользоваться расчетной таблицей арматурных параметров, в которой указано, что арматура с определенными параметрами имеет определенную длину одного метра.

Очевидно, что для расчетов стоимости, необходимо знать все параметры данного типа арматуры, которые связаны с погонным метром. Так, в одной тонне арматурных стержней имеется более километра арматуры.

Расход арматуры при армировании

Для того, чтобы произвести расчет массы используемой арматуры, необходимо знать некоторые минимальные параметры данной железобетонной конструкции, а это:

1. Длина.
2. Ширина.
3. Диаметр арматуры.

Для точного подсчета необходимо умножить общую длину используемой арматуры на ее погонный метр. Также, не трудно рассчитать и себестоимость арматуры. Для этого нужно знать цену за один метр длины арматуры определенного диаметра.

Кстати говоря, для удобства расчетов, лучше всего воспользоваться специальной таблицей арматурных данных, которые имеются в любом специализированном строительном магазине.

В этих таблицах указаны соотношения длины, ширины и плотности каждого арматурного материала, а также их удельный вес, рассчитанный на один кубический метр. При покупке небольшого количества арматуры, ее вес указывается в килограммах. Но если покупка происходит в более высоких массовых показателях, то для обозначения веса используют тонны.

В любом случае, если знать цену на 1 метр арматуры определенного диаметра, можно будет легко рассчитать стоимость денежных затрат на общую длину арматуры.

Расчет на примере плиты 8х8

Имеются некоторые общепринятые рамки и меры подсчитывания расхода арматуры на определенном промежутке объема бетона.

Для удобства и наглядного пособия расчета, стоит показать эту процедуру на примере плиты размером 8*8 метров.

Как правило, чтобы возвести монолитную плиту такого параметра, необходимо применять определенный диаметр арматурного стержня.

В данном случае, для плиты с длиной 8 метров и шириной 8 метров идеально подойдет арматурный стержень с диаметром в 10 миллиметров.

Раскладывать арматурную сетку необходимо в строго определенном интервале. В нашем случае, самым оптимальным расстоянием будет интервал в 200 миллиметров. Для такой процедуры длина всей плиты делится на длину шага в метровом эквиваленте и к этому значению прибавляется еще один стержень.

Выглядит этот расчет таким образом:

8/ 0,2 + 1 = 41 стержень.

Чтобы получить вид стержней в сетку, необходимо положить такое же количество арматуры перпендикулярно данному. В таком случае, их количество удваивается и будет равно 82 стержням.

Важно помнить о том, что при укладке сетки на монолитную плиту, следует соблюдать и следующий параметр: укладка сетки на монолит происходит с двух сторон, а это значит, что арматура должна быть выложена как снизу, так и сверху плиты.

В таком случае, для получения качественной и прочной плиты 8*8 метров, нужно 82 стержня умножить на 2. В итоге получаем 164 арматуры.

Стоит помнить, что длина обычного традиционного стержня арматуры равна 6 метрам.

Поэтому, нетрудно подсчитать общую длину всех стержней, для этого необходимо 184 * 6 = 984 метра.

Но на этом расчет использованной арматуры не заканчивается, ведь необходимо сделать некую связь между слоями сеток арматуры, а для этого укладывается несколько перпендикулярных слоев.

Чтобы рассчитать количество стержней в таком слое необходимо 41*41=1681 стержень.

Толщина плиты также играет немаловажную роль в использовании арматуры. Так, при толщине в 20 см, необходимое число арматуры будет равно 168,1 стержень. Дело в том, что при такой толщине, необходима длина стержня в 10 сантиметров, а это значит, нужно 1681 : 0,1 = 168,1.

В итоге, суммировав все данные, получаем:

984 метра * 168,1 метр = 1152,1 метр.

Цифровые параметры могут меняться, в зависимости от выбранного параметра будущей монолитной плиты.

Как рассчитать количество стали для плиты?

Рональд

В этом посте мы объясним, как рассчитать количество стали для сляба? Как для односторонней, так и для двусторонней плиты с примером.

Примечание. Для лучшего просмотра прочитайте этот пост в ландшафтном режиме, если вы используете мобильное устройство.

Мы надеемся, что вы уже знакомы с

• Отличие односторонней плиты от двусторонней плиты
• Длина резки изогнутых стержней

Если вы пропустили это, прочтите эти сообщения.

Краткий обзор,

https://www.youtube.com/watch?v=FzIO8jEH67k

Детализация армирования односторонней плиты

Самым большим заблуждением является рассмотрение балки снаружи наружу как пролета плиты. См. приведенную ниже схему

Давайте возьмем приведенную ниже схему перекрытия в одну сторону

Дано

• Основные стержни имеют диаметр 12 мм при расстоянии 150 мм от центра к центру
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм. (Разница между основным и распределительным стержнем)
• Верхняя и нижняя прозрачная крышка 25 мм
• Считать длину проявления равной 40 дням
• Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества стержней = (длина плиты / расстояние) + 1

Количество основных стержней = (Ly / расстояние) + 1 = (5000/150) + 1 = 34 шт.

Количество распределительных стержней = (Lx / расстояние) + 1 = (2000 / 150) + 1 = 14 шт. и распределительные стержни

Длина реза основного стержня,

= Пролет плиты в свету (Lx) + (2 X Длина развертки) + (1 x Длина наклона) – (Изгиб 45° x 2)

Длина кривошипа = 0,42 D. Барная стойка

= 2000 + (2 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 2000 + 960 + 0,42D – (1x12x2) = 2960 +0,42D – 24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 2960+(0,42 x 88) – 24 = 2973 мм или 2,97 м

Шаг 3

Определение длины распределительной шины

= Пролет в свету (Ly) + (2 x Длина развертывания (Ld))

= 5000 + (2 x 40 x 8) = 5640 мм или 5,64 м

Шаг 4

Поиск верхней панели (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

Количество верхних стержней = (Lx/4) / расстояние + 1 = (2000/4) / 150 +1 = 4 шт. x 2 стороны = 8 шт.0003

График изгиба стержня для односторонней плиты

Пожалуйста, обратитесь к сообщению Код формы изгиба стержня и Расчет веса стали

Детализация арматуры для двухсторонней плиты

Теперь рассчитайте график изгиба стержня для двухсторонней плиты.

Возьмем в качестве примера приведенную ниже двухстороннюю схему плиты

• Основные стержни имеют диаметр 12 мм при расстоянии 150 мм от центра к центру
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм.
• Верхняя и нижняя прозрачная крышка 25 мм
• Длина проявления – 40 дней
• Толщина плиты – 150 мм

Расчет графика изгиба стержней плиты в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества необходимых стержней = (длина плиты / расстояние) + 1 Основные шины = Ly / шаг + 1 = (4000/150) + 1 = 27 шт.

Количество распределительных шин = Lx / шаг + 1 = 3000/150 + 1 = 21 шт.

Шаг 2

Найдите длину резки основных стержней и распределительных стержней

Длина резки основного стержня,

= Пролет плиты в свету (Ly) + (1 X Длина развертки) + (1 x Длина наклона) ) – (изгиб 45° x 2)

Наклонная длина = 0,42 D

= 3000 + (1 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 3000 + 480 + 0,42 D – (1x12x2) = 3480 + 0,42 D -24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 3480+(0,42 x 88)-24 = 3492,9 мм или 3,49 м

Шаг 3

Найдите длину обрезки распределительного стержня Длина развертки) +(1 x наклонная длина) – (45° изгиб x 2)

наклонная длина = 0,42 D

= 4000 + (1 x 40 x 8) + (1 x 0,42 x D) – (1d x 2 )

= 4000 + 320 + (0,42×88) – (1x8x2) = 4340,96 мм или 4,34 м

Шаг 4

Найти верхнюю планку (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежа A-A 9.0003

Количество верхних стержней на стороне Ly = (Lx/5) / расстояние + 1 = (3000/5) / 150 +1 = 5 шт. (2 x длина развертывания)

= 4000+(2*40*12) = 4000+960 = 4960 мм или 4,96 м

Количество верхних стержней на стороне Lx = (Ly/5) / расстояние + 1 = (4000 /5) / 150 + 1 = 6 №

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 3000+(2*40*12) = 3000+960 = 3960 мм или 3,96 м

График изгиба стержня для двусторонней плиты

ПРИМЕЧАНИЕ

• Здесь мы приняли длину развертывания равной 40d. Однако на практике сам структурный чертеж имеет этот размер, иначе вам придется удлинить стержень до конца балки без прозрачного покрытия.

Как рассчитать количество стальной плиты по чертежу

Важный момент

1

Общие указания, которым необходимо следовать при подготовке BBS:

• Стержни должны быть сгруппированы для каждой конструктивной единицы, например, балки и т. д.
• В конструкции здания стержни должны быть перечислены по этажам
• Для целей резки и гибки спецификации должны предоставляться на отдельных листах формата А4, а не как часть подробных чертежей арматуры.
• Форма стержня и графика ткани, а также форма используемого стержня должны соответствовать BS 8666.
• Желательно, чтобы бары в расписании шли по порядку номеров.
• Очень важно, чтобы ссылка на маркировку стержня на этикетке, прикрепленной к связке стержней, однозначно относилась к конкретной группе или набору стержней определенной длины, размера, формы и типа, используемых в работе.
• Это необходимо, поскольку ссылка на метку стержня может указывать на класс характеристик стержня. Кроме того, это помогает монтажникам и разнорабочим следить за типом и количеством стержней, необходимых для выполнения определенной работы.

Также читайте: Калькулятор стоимости строительства дома Excel Лист

Оценка количества стали является важным навыком любого инженера-строителя. Каждый инженер-строитель должен знать метод расчета количества стали по чертежу.

Данные, необходимые для оценки количества стали:

План в формате PDF

2. 900 Детали конструкции (перекрытие и балка)0002

Структурный PDF-файл

3. Все размеры должны быть четкими и взаимосвязанными.

Балка PDF-файл

Также читайте :Как найти стоимость строительства дома

Как подготовить плиту BBS?

Мы рассчитали ее две части осторожности BBS, как показано ниже

1. Плита Балка.
2. Плита.

Также прочтите: Пошаговая оценка здания в листе Excel длина – 1 x диаметр стержня x количество изгибов

Длина резки = (общая длина) +( 2 x длина L) + (длина внахлест (45 x d) ) – (2 x изгиб) – (крышка)

Нижний стержень

2 шт. стержня диаметром 16 мм

Длина реза = (11,400+2,400+0,200) + (2x 0,550) + (45×16) – (2×0,016) -(2×0,025)

Длина реза = (14,100) + (1,100) + ( 0,720) – (0,032) – (0,050)

Длина реза = 15,838 м

Общий вес нижнего стержня = Количество стержней x Длина реза x Вес стержней

Общий вес нижнего стержня = 2 x 15,8 x 1,580 = 50,048 кг

Верхняя перекладина

2 шт. стержня диаметром 20 мм

Длина реза = (11,400+2,400+0,200) + (2x 0,550) + (45×20) – (2×0,020) -(2×0,025)

Длина реза = (14,100) + (1,100) + ( 0,900) – (0,040) – (0,050)

Длина реза = 16,010 м

Общий вес верхнего стержня = Количество стержней x Длина реза x Вес стержней

Общий вес верхнего стержня = 1 x 16,00 x 2,469 = 79,057 кг

Общий вес балки = Общий вес хомутов + Общий вес нижнего стержня + Общий вес верхнего стержня

Общий вес луча = 44,648 кг + 50,048 кг + 79,057 кг = 173,753 кг

График изгиба на режущих баре. = (Общая длина) + (Длина изогнутого стержня (0,42 x d)) + Нахлест

Площадь (от -1 до 3)/(-A до +B)

Для направления X

8 мм Диаметр 200 мм к/к

Кол-во стержней = (7 /0,2) + 1 = 36,0 шт. = 36 шт. -0,025-0,025)) + 0

Режущий стержень = (11,700) + (0,032)  = 11,732 м

Общий вес стержня плиты в направлении X = количество стержней x длина реза x вес стержней

3 Общий вес стержня плиты в направлении X

= 36 x 11,732 x 0,395 = 166,829 кг

для направления Y

Диаметр 8 мм 200 мм C/C

NO of BARS = (11,700/0,200) + 1 = 59,5 NOS. = 60 NOS

. +1,800+3,200+1,800+0,100) +( 0,42 * (0,125-0,025-0,025)) + 0

Режущий стержень = (7,000) + (0,0315)  = 7,032 м

Общий вес стержня направления Ylab = Количество стержней x Длина резки x Вес стержней

Общий вес стержня плиты в направлении Y = 60 x 7,032 x 0,395 = 166,658 кг

Дополнительные стержни

10 мм Диаметр 200 мм C/C

NO из баров = (11,700/0,2003 + 1. = 60 №

TB2 площадь A/( от – 1 до +3) = (0,500 + 0,200 + 0,900 ) = 1,600 м

Общий вес TB1 = количество стержней x длина резки x вес диаметра стержня

Общий вес TB1 = 60 x 1,600 x 0,616 = 59,136 кг

Кол-во стержней = (7 /0,2) + 1 = 36,0 шт. = 36 шт. 2.150 m

Total weight of TB3 = 36 x 2.150 x 0.616 = 47.678 kg

No of Bars = (7 /0.2) + 1 = 36.0 Nos. = 36 Nos

TB5 площадь 1/2 (от -A до +B) = (1,250 + 0,200 + 1,400 ) = 2,850 м

Общий вес TB5 = 36 x 2,850 x 0,616 = 63,202 кг

Общий вес плиты = Общий вес стержня плиты в направлении X + Общий вес стержня плиты в направлении Y + Общий вес TB1 + Общий вес TB3 + Общий вес TB5

Общий вес плиты = 166,829 кг + 166,658 кг + 59,136 кг + 47,678 кг + 63,202 кг = 503,03 кг

Как вычислять расчеты из стали.

Количество стальной плиты из листа Excel 9 чертежа0053 Щелкните здесь. Описание Форма стержня Сетка № столбца № стержня Длина Диам. Бар Диаметр Wise Длина в метрах. Общий вес в кг 8 мм 10 мм 12 мм 16 мм 20 мм 25 мм Итого Совокупный 0,395 0,616 0,888 1,579 2,466 3,854 А Плита-балка 1 ТБ1 (200 х 600) -А / (от -1 до +3) +B / (от -1 до +3) Верхняя планка 2 2 15. 200 20                    –                –           –                  –                  60,80           – Нижняя планка 2 2 15.200 16                    –                –           –                  60,80                  –           –                    –                –           –                  –                  –           – Круг Верхняя планка 2 2 1 20                    –                –           –                  –                  4           – Нижняя планка 2 2 0,8 16                    –                –           –              3. 20                  –           – Кольцо                    –                –           –                  –                  –           – 200 C/C (от -1 до 3) 2 55 1,560 8           171,60                –           –                  –                  –           – 150 C/C (от 3 до + 3) 2 16 1,560 8              49,92                –           –                  –                  –           – Общая длина согласно диам.        221,52            –        –          64,00        64,80        – Диаметр в кг/м 0,395 0,616 0,888 1,579 2,466 3,854 Общий вес согласно диам. 87,5 0 0 101.056 159.797 0 348.353 Общее количество в кг 348,353 кг

---

Часто задаваемые вопросы

Расчеты стали

• Вес прутка в кг/метре следует рассчитывать как ( d ²  ÷ 162 ), где ‘d’ – диаметр прутка в мм.
• ‘ L ’ для основной колонны сталь  в основании следует рассматривать как минимум 30 см/как указано.
• Для изогнутого стержня добавьте 0,42d к прямой длине стержня, где «d» — глубина балки/плиты в свету .

Расчет количества стали

1. (Расчет количества баров) : сначала рассчитайте необходимое количество баров (основных и распределительных). Формула = (общая длина – прозрачное покрытие)/расстояние от центра до центра + 1 основной стержень, = (5000 – (25+25))/100 + 1, = 4950 разделить на 100 + 1, = 51 стержень, распределительный стержень = (2000 – (25+25))/125 + 1, = 1950 разделить на 125 + 1, = 17 баров.
2. (Длина резки) основной стержень : формула = (l) + (2 x ld) + (1 x 0,42d) – (2 x 1d), где l = пролет плиты в свету, ld = длина развертки, 40 d (где d — диаметр стержня), 0,42d = наклонная длина (длина изгиба), 1d = изгибы под углом 45° (d — диаметр стержня) сначала рассчитайте длину «d». D = (толщина) – 2 (чистая крышка вверху, внизу) – диаметр стержня, = 150 – 2(25) -12, d = 88 мм и, поставив значения: длина реза = 2000 + (2 x 40 х 12) + (1 х 0,42 х 88) – (2 х 1 х 12), длина реза = 2000 + 92/162) х длина = 37,87 кг.
