Расчет арматуры для фундамента ленточного калькулятор: Калькулятор ленточного фундамента

Калькулятор арматуры

Расчет арматуры

Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами.

Кирпич и все о нем

Виды облицовочного кирпича…

Облицовочный кирпич виды и цвета есть довольно разные. Сделать можно просто любой цвет. Здесь все зависит от желания и денег. Но здесь еще играет роль вида облицовочного кирпича от спроса.

Переходим

Виды декоративного камня.

Виды искусственного декоративного камня есть довольно разные. Строительство требует качественного материала и в этом вопросе надо сделать правильный выбор.

Переходим

Отопительная печь из кирпича…

Печь из кирпича отопительная пользуется популярностью, как в принципе и всегда. Это все легко объясняется, ведь такие конструкции отличаются долговечностью, практичностью и надежностью.

Переходим

Кирпич керамический рядовой

Керамический кирпич рядовой наиболее часто применяется в строительстве. Ведь у него не высокая цена и он довольно удобен при ведении кладки.

Переходим

Угловой камин из кирпича

Камины из кирпича угловые будет самым приемлемым вариантом для помещения. Ведь здесь надо просто меньше места для установки и это крайне хорошо для не большого помещения.

Переходим

‹›

Строительство из кирпича привлекает многих владельцев. Ведь это прекрасный материал, при помощи которого делается качественное жилье. Но перед началом строительства стоит познакомится с этим материалом более подробно. Ведь есть масса видов кирпича которые существенно отличаются между собой. Именно эта тематика и будет рассмотрена на нашем сайте. Надо ведь не просто купить кирпич, надо еще знать какой и после этого правильно сделать кладку. Все лучше делать самостоятельно, тогда это будет залогом качества работы. И цена получится значительно ниже.

Что понадобится

Многие хотят не только строить, некоторым надо просто обложить и сделать жилье более привлекательным. Так же строят и вспомогательные помещения. И здесь надо понять, какой кирпич купить и как все сделать правильно.

Кирпичный завод, это предприятие, где вы сможете приобрести кирпич. Тем более здесь цена продукции будет ниже от продаж на фирме. Здесь не будет розничной наценки. Так же завод официальный сайт даст всю нужную информацию по продукции, это и стоимость и нужные характеристики. Ведь строительство требует качества.

Читаем

Видео всегда поможет выполнить любую строительную работу качественно. Ведь увидеть наглядно весь процесс, Тогда не надо много думать, надо только повторить. Каждое видео будет показан один момент работы, это сделано, чтобы не надо было много искать именно то, что вам надо. Все разбито по секторам работы и найти нужное не займет много времени.

Читаем

Строительный калькулятор всегда пригодится когда делаешь строительство.

Читаем

Проект под любую конструкцию стоит не дорого. Цена будет значительно ниже, если вы знаете, что вам надо, ведь зачастую вполне подойдет и типовой проект. Бесплатные проекты вы сможете посмотреть на этой странице, так же изучив нужную документацию сможете некоторые и сделать самостоятельно. Ведь тогда цена будет значительно ниже.

Читаем

Стоимость кладки на сегодняшний день довольно высока. Здесь основным моментом будет, клада под что делается. Это может быть лицевой вариант и он ценится довольно дорого. Если это черновая, тогда ее стоимость будет не высокой. Строительство использует в принципе любые варианты. На этой странице вы и получите полную.

Читаем

СНИП и ГОСТ кирпича имеют довольно большое значение. Ведь в строительстве надо применять качественную продукцию. Поэтому данному вопросу уделяется большое внимание. Ведь в результате вы можете получить не качественное строение. В этом разделе вы и найдете нужную информацию по вопросам характеристик и качества материала.

Читаем

Расчет расстояния между арматурными стержнями (Reo), компоновки и веса в бетонной плите

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Расчет расстояния между арматурными стержнями (Reo), компоновки и веса в бетонной плите
Для расчета бетона и общей арматуры в многосторонней плите см. раздел Расчет бетона и арматуры в многосторонней плите

Расстояние Масштаб

Точки бегущей строки (длина — слева направо):

Точки бегущей полосы (ширина — сверху вниз):

Расчет количества арматуры и сетки по общей площади плиты и периметру

Чтобы рассчитать общую площадь многостороннего перекрытия, сначала разделите фигуру на прямоугольники или квадраты. (как на примере схемы)
Умножьте 2 разные длины сторон каждого прямоугольника, чтобы найти отдельные площади, а затем сложите их вместе, чтобы найти Total Slab Area .

Сложите длины всех (внешних) сторон, чтобы найти общий периметр плиты .
Или введите длины сторон, чтобы нарисовать форму с помощью калькулятора бетона и арматуры, чтобы автоматически рассчитать объем бетона и арматуру.

Обязательно соблюдайте технические требования к арматуре. — Неправильное размещение может привести к серьезным разрушениям бетонной конструкции.

Как сделать расчет арматуры и армировать фундамент своими руками. Как укрепить фундамент. Как рассчитать количество арматуры для фундамента.

18 сентября. Полезные советы, Строительство, Стройматериалы, Фундамент Просмотров 723. 1 комментарий к записи Как сделать расчет арматуры и армировать фундамент своими руками

Всем, кто начал строить свой дом или другое помещение, прежде всего, коснулся вопроса фундамента. Выполненный фундамент станет надежной опорой для вашего жилища на долгие годы. Наиболее распространенными материалами, предназначенными для устройства фундамента, являются бетон и арматура. Монтируя железобетонное основание, важно правильно сформировать каркас и рассчитать необходимое количество металла. Выполненная своими руками работа позволит сэкономить на услугах строительных бригад. Если произвести все расчеты самостоятельно, то можно сэкономить на доставке материала, в случае, если вам неправильно рассчитали расход арматуры. Кроме того, вы будете уверены, что весь материал пошел в расход, а не ушел кому-то из рабочих на дачу.

Общий

Арматура для ленточного фундамента служит своеобразным каркасом. Собрав все составляющие каркаса, фундамент заливают бетонным раствором, что позволяет добиться максимальных показателей прочности. Важным моментом в этом деле является: подбор необходимого металла, и расчет стоимости каркаса каркаса. Сейчас существует множество различных онлайн-калькуляторов, которые помогут рассчитать количество стержней арматуры исходя из размеров вашей конструкции. Лучше выполнить все самостоятельно — это поможет лучше понять устройство фундамента, а также станет для вас полезным опытом.

Элемент усиления

Хотя железобетонный раствор считается прочным основанием, но и он имеет свои недостатки. Как и любое другое сооружение, фундамент легко подвергается воздействию сдвигов тектонических плит, а также усадке. Чтобы защитить жилище от этих внешних факторов, лучше изначально увеличить конструкцию фундамента. С этой задачей отлично справится металлическая фурнитура.

Основная функция металлического стержня – армирование раствора. Бетон не относится к пластичным материалам, обладающим отличными показателями упругости. Для такого решения характерны деформации, возникающие при повышенных нагрузках на основание. Чрезмерное давление на фундамент может изменить его форму, вплоть до полного разрушения конструкции.

Во избежание деформаций фундамент необходимо правильно укрепить. Следует учитывать, что лента фундамента подвержена изгибу в двух точках. В этих местах конструкция больше подвержена нарушениям целостности поверхности при сжатии и растяжении затвердевшего раствора. Такие нарушения могут свидетельствовать лишь о следующем: либо вы сделали неверные расчеты и выбрали не тот диаметр стержня; Либо рама собрана плохо.

Больным местом ленточного фундамента из железобетона считаются его низкие показатели устойчивости при растяжении. Именно для этого были созданы усиливающие элементы, повышающие показатели прочности, как продольной, так и поперечной части основания. Верхний слой бетонного покрытия подвержен наиболее выраженным деформациям. Именно поэтому каркас собран в виде параллелепипеда. Такая форма позволяет максимально увеличить фундамент за счет приближения металлических стержней к поверхности.

Подбор фитингов

Перед началом строительных работ, связанных со сборкой и установкой каркаса фундамента, необходимо правильно подобрать весь связующий материал. Если отнестись к этому со всей серьезностью, ваш дом прослужит вам долго.

Одним из параметров, необходимых для правильного подбора арматуры, является ее диаметр. Чтобы правильно рассчитать этот параметр, нужно точно изучить проект будущего фундамента. Обратите внимание на все аспекты, связанные с предполагаемой нагрузкой на фундамент. Очень часто этому этапу придают мало значения, что впоследствии сказывается на ухудшении эксплуатационных качеств основания.

Для выбора необходимого диаметра арматуры для каркаса обратите внимание на следующие параметры:

Для возведения ленточного фундамента небольшого загородного дома достаточно арматуры диаметром 12 мм. Чтобы немного сэкономить, не теряя при этом качества основания, в качестве перемычек можно использовать арматуру меньшего диаметра. Кроме того, материал для джемпера можно использовать гладкий. В отличие от рифленого арматурного стержня, гладкий – имеет меньшую стоимость, но учтите, что его использование несколько снизит прочность фундамента. Если конструкция небольшая, то для дома меньшего размера можно использовать гладкий стержень, в качестве всех соединительных частей каркаса советуем использовать гофрированную фурнитуру.

Первичные требования

Прежде чем приступить к вязанию каркаса, необходимо определить все основные стандарты материала, из которого он будет выполнен. Прежде чем определить определенные требования, служба стандартизации качества проводит множество испытаний и проверок материала. Они помогают выявить все сильные и слабые стороны металлической фурнитуры, чтобы избежать дальнейшего разрушения и нежелательных последствий.

Далее рассмотрим все необходимые требования, необходимые для качественного монтажа металлического каркаса ленточного фундамента:

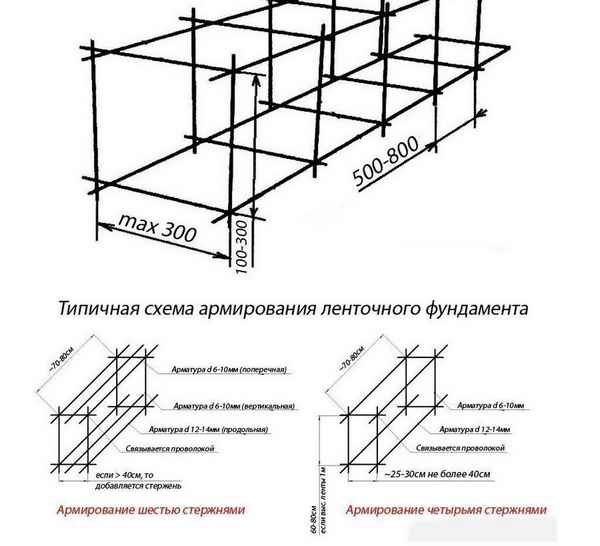

1. Минимальное количество металлических стержней в основании должно быть более 0,1% от общей площади поперечного сечения фундамента. Эти данные помогут укрепить основание правильно, без потери качества.
2. Минимально допустимое расстояние от края плоскости каркаса до плоскости фундамента должно быть не менее 20-30 мм. Поскольку металл с бетонным раствором в той или иной степени взаимодействует, этот запас необходим для защитного слоя.
3. Количество стержней в каждом ряду напрямую зависит от расстояния между ними. Так, для двухрядной арматуры существует правило, по которому расстояние между рядами не должно превышать 30 мм. Для тройки расстояние не должно быть меньше 50 мм.


Помимо вышеперечисленных требований, есть еще одно, определяющее размер сечения арматурного стержня.

Чтобы правильно подобрать диаметр арматуры, обратите внимание на следующие показатели:

1. Для участка фундамента длиной до 3 м используются продольные отрезки арматуры диаметром 10 мм. Для отрезка более 3 м — диаметр 12 мм.
2. Для криволинейных или радиусных частей рамы в качестве поперечных усилителей используется сечение не менее 6 мм.
3. В случае использования для бетонного раствора высокомарочного цемента арматурные стержни верхнего ряда должны быть в диаметре не более 40 мм.


Приступая к подготовительным работам, связанным с расчетом и выбором материала каркаса фундамента, внимательно изучите все особенности этого материала. Правильно подобранные параметры позволят смонтировать ленточный фундамент быстро и без дополнительных вложений, а качество останется на высоте.

Усиление фундамента

Чтобы качественно укрепить основание будущего здания, необходимо его оценить. Для этого нужно предварительно рассчитать весь необходимый материал, из которого в дальнейшем будет собираться каркас фундамента. Правильные расчеты позволят вам потратить металл «под ноль», тем самым избавив вас от сложностей, связанных с заказом и доставкой недостающего материала.

Расчет материала

Этот этап подразумевает точные расчеты и правильную последовательность расчетов. Часто, чтобы получить то или иное значение, нужно отталкиваться от предыдущих вычислений. Таким образом, все значения взаимосвязаны, и неверные расчеты могут повлечь за собой нежелательные последствия, способные губительно сказаться на толщине вашего кошелька. Отнеситесь к работе на этом этапе крайне серьезно, и лучше посчитайте все дважды, тогда и металлических стержней хватит.

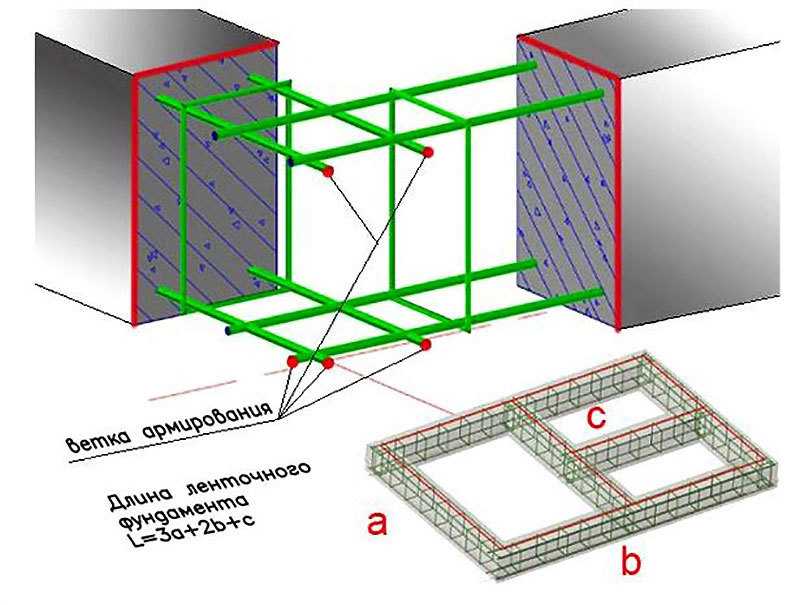

Для расчета количества металла, необходимого для армирования ленточного монолитного фундамента под дом размером 8х8 м с двумя перегородками в 8 м и 4 м, их применяют следующим образом, действуя поэтапно:

1. Для расчета общей длины горизонтальных элементов, несущих опорную функцию каркаса (армирование сечением 10-12 мм), необходимо выполнить следующие действия: измерить общий периметр фундамента с учетом внутренние стены ((8+8)*2=32 м). Не забудьте учесть перегородки: (32+8+4=44 м). Результат умножаем на 4: (44*4=176 м). Таким образом, необходимое количество несущих горизонтальных элементов составляет 176 м.
2. Для расчета количества перемычек (арматуры диаметром 8мм): разделить общую длину фундамента на величину интервала между элементами сопряжения (50 см). Полученное значение умножить на 4: (44/0,5*4=352 шт).
3. Для расчета количества горизонтальных и вертикальных перемычек достаточно знать ширину и высоту рамы. Допустим, рамка имеет размеры 50*30 см. Таким образом, необходимо рассчитать горизонтальные перемычки: (352/2*0,5=88 м). Для вертикального: (352/2*0,3=52,8 м). Следовательно, общее количество прыгунов равно: (88 + 52,8 = 140,8 м, округлить до 141 м).
4. Для расчета количества вязальной проволоки (пруток 3 мм) сначала рассчитайте количество точек будущей вязки. Так как наш каркас имеет 352 точки соединения, по 4 сопряжения с каждой стороны, то применим к формуле: ((352+(4+4)*4)*0,5=192 м катакани).


Как видите, все необходимые расчеты не сложны, главное правильно произвести все замеры и точно указать все значения. Кроме того, всегда берите материал с запасом 10%. Так как при сборе каркаса вы будете часто резать металл, то негодных остатков фурнитуры просто не избежать.

Рамка для сборки и вязания ленточного фундамента

Теперь, когда произведены все расчеты, на участке размещена арматура, размечен будущий фундамент и готова к работе опалубка, необходимо подготовить каркас, необходимый для усиления прочности основания вашего дома. Важно отметить, что работа такого рода будет проще, если вы приобретете или изготовите специально специальный гибочный станок. В случае, если такой возможности нет, можно воспользоваться старым «дедушкиным» способом.

Чтобы правильно согнуть металлический стержень, выполните следующие действия:

1. Возьмите толстую металлическую трубу диаметром чуть больше размера сечения арматурного стержня. Его надежно закрепляют в земле, и помещают внутрь арматуры, которую необходимо согнуть.
2. С другого конца арматуры второй кусок трубы, который будет играть роль рычага. При этом следует учитывать – чем он длиннее, тем проще сделать изгиб.
3. Теперь можно приступать к гибке металла под нужным углом или радиусом.


Теперь готовую конструкцию можно ставить в опалубку и начинать брать углы. На этом этапе важно все выполнить правильно, поскольку он предусматривает некоторые особенности. Несоблюдение этих правил может повлечь за собой необратимые последствия, связанные с появлением углов и других нежелательных деформаций.

Чтобы правильно прожечь углы, следует учитывать следующие моменты:

• загнутый конец арматуры должен быть ограничен прилегающей стеной;
• если стержней не хватает, арматуру можно зафиксировать по высоте с помощью М-образных соединителей;
• не перекрещивать стержни по углам, это категорически запрещено.


Уделите этим требованиям должное внимание, тогда фундамент прослужит вам не один десяток лет. Когда углы готовы, можно приступать к съемке всей рамы. В связи с развитием строительных технологий появляется все больше и больше аналогов инструментов и материалов, применяемых для обвязки металлического каркаса.

Рассмотрим несколько методов, используемых при обвязке каркаса ленточного фундамента:

1. Сложенный пополам стержень, подогнанный с помощью прохода.
2. Проволока сгибается пополам, а затем концы обматываются специальным крючком.
3. Для быстрой и автоматизированной вязки используется специальный вязальный пистолет.
4. Специальные пластиковые стяжки надежно фиксируют раму.


Для того, чтобы лучше разобраться в особенностях монтажа и сопряжения каркаса ленточного фундамента, предлагаем посмотреть следующее видео:

Сборка и обвязка ленточного фундамента пройдет легко и быстро, если обратить внимание на все особенности этой технологии. Каждый этап дополняет предыдущий, поэтому очень важно: правильно произвести все расчеты, правильно подобрать диаметр сечения прутка, проконсультироваться у продавцов в металлопрокате, а также правильно подобрать рабочий инструмент.
