Расчет арматура в фундаменте: Расчет арматуры для ленточного фундамента частного дома

Как правильно сделать расчёт арматуры и армировать фундамент

Собственноручное производство железобетонного фундамента — наиболее ответственный из всех этапов строительства. Требуемая жёсткость и прочность обеспечивается закладной арматурой, поэтому сегодня мы устраним пробелы в понимании функций армирования и поясним методологию расчёта арматуры для фундамента.

Как работает фундаментное армирование

Бетон обладает превосходной прочностью на сжатие. Это означает, что если бетонный брусок поместить под пресс, он начнёт разрушаться только под очень высоким давлением.

Реалии эксплуатации ЖБИ таковы, что нельзя точно предусмотреть, какие силы будут действовать в отдельно взятой точке массива. Всё потому, что конфигурация бетонного изделия значит не так много, как физико-механические характеристики основы, на которой это изделие установлено. А они почти всегда непредсказуемы.

Нагрузка в бетоне распределяется неравномерно. Максимальное напряжение приходится на точку опоры, при этом всегда действует правило рычага — сила возрастает пропорционально плечу воздействия. Если подвесить бетонную балку за оба края, воздействие на центр будет напрямую зависеть от длины балки.

Схема работы балки на изгиб: a — бетонная балка; б — железобетонная балка; 1 — арматура.

Также интересен характер и направление деформаций в разных точках. При изгибе одна сторона будет сжиматься, но это, как мы выяснили, не сулит больших неприятностей. Гораздо хуже, что с обратной стороны изделия бетон будет растягиваться, что при невысоких показателях упругости выльется в трещину и слом.

Главная задача арматуры — не позволить бетону растягиваться. Это достигается за счёт сил трения, которые передают нагрузку от бетонного слоя закладным элементам, имеющим модуль упругости гораздо выше, чем у бетона. И, конечно, арматура должна быть распределена максимально равномерно, чтобы каждый отдельный участок конструкции не имел слабых мест с плохой перевязкой. Иначе армирование теряет всякий смысл.

Чем укрепляют фундамент

Существует два типа арматуры. Рабочая арматура выполняет непосредственную функцию армирования — принимает на себя нагрузку в приложенной плоскости. Конструктивная арматура служит для упорядочивания линий рабочего армирования в слое бетона и получения дополнительных связей, если это необходимо.

В качестве рабочей арматуры традиционно используется горячекатаные стержни периодического или гладкого профиля по ГОСТ 5781–82. Стальная арматура может быть свариваемой и несвариваемой, в зависимости от термомеханического укрепления и области использования.

Для фундамента в качестве рабочего армирования целесообразно применять именно периодический профиль, который обладает наивысшим показателем сцепления с окружающей массой. Вспомогательное армирование, напротив, выполняется гладкими стержнями, хотя это не категоричное правило.

Важен и материал, марка стали определяет класс арматуры. Наиболее востребованы для частного застройщика классы А400–А600: они наиболее широко распространены на строительных базах и не требуют специальных средств стыковки: весь каркас собирается вязкой. Всё чаще применяют композитную арматуру (ГОСТ 31938) из пластика, укреплённого углеродным и стекловолокном. Такая арматура значительно легче стальной и абсолютно не подвержена коррозии, а вот насколько это важно в рамках конкретного проекта — решать только вам.

Основные параметры армирования

В каждом конкретном расчёте есть ряд ключевых значений, описанных в пособии к СНиП 2.03.01:

1. Плотность закладки арматуры (коэффициент армирования). Определяется по поперечному срезу изделия как отношение суммы сечений арматурных стержней к сечению бетонной массы. Установленный нормами минимум — 0,05%, хотя коэффициент может увеличиваться по мере роста отношения длины сегмента к его высоте вплоть до 0,25%.

2. Толщина стержней. При длине сегмента свыше 3-х метров используется арматура диаметром не менее 12 мм, более 6-ти метров — свыше 14 мм, а при протяжённости от 10-ти метров — 16 мм и более.

3. Распределение армирования. Если фундамент имеет глубину около метра, то какую грань укреплять от растяжения: верхнюю или нижнюю? Что лучше — малое количество толстых стержней или много линий тонкой арматуры? На практике часто всю рабочую арматуру помещают у одной грани, разбивая на как можно большее число прутьев, не мешающих заливке бетона. Затем такой же пояс дублируется у противоположной грани.

4. Коэффициент надёжности (переармирование) — прямо вытекающее из предыдущего пункта понятие. Прочность фундамента может быть намеренно завышена в 2 или 3 раза на случай непредвиденных изменений в геоморфологии региона или при отсутствии на момент строительства завершённого проекта.

Последнее должно относиться к разряду исключений, но на практике так строится чуть ли не половина объектов ИЖС. Проблема в том, что без исчерпывающих проектных данных вы не имеете возможности точно установить вес здания, определить по нему достаточную площадь и глубину залегания, соответствующие опорной способности грунта, затем по нормативным пропорциям рассчитать линейные характеристики фундамента, а из них вывести оптимальные методы укрепления его структуры, адекватные расчётной нагрузке.

Конфигурация арматуры для НЗЛФ, ленты и плиты

Ленточные фундаменты, залегающие выше глубины промерзания, армируются каркасом прямоугольной формы. Между внешними рёбрами может располагаться неограниченное количество линий армирования, между которыми обязательно соблюдается нормативный просвет. Как правило, такие каркасы состоят из отдельно связанных модулей, длина которых удобна для транспортировки и установки. Конструктивная арматура здесь представлена П-образными или замкнутыми хомутами, опоясывающими прутья рабочего армирования каждые 0,6–1,1 метра.

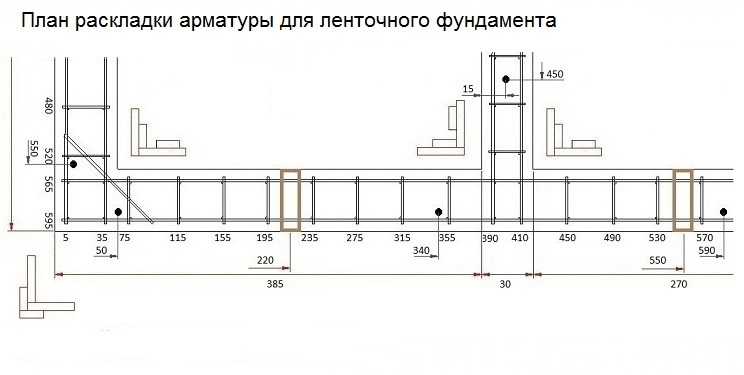

Армирование прямого участка ленточного фундамента: 1 — рабочая продольная арматура; 2 — конструктивная арматура (хомуты).

Заглубленные фундаменты укрепляются как и лента — каркасом. Линии армирования, как упоминалось, дублированы и сосредоточены у верхней и нижней граней. Дополнительно могут закладываться промежуточные линии, компенсирующие силы давления и пучения грунта, если того требует проект. Между собой армирование соединяется вертикальными прутьями. Это армирование выглядит как конструктивное, но оно же выполняет функцию рабочего, в значительной степени препятствуя скручивающим и боковым давящим деформациям.

Плита армируется наиболее просто: две арматурные сетки, каждая может состоять из нескольких слоёв. Разносятся сетки к верхней и нижней плоскости в соответствии с нормативным защитным слоём. Параметры арматурных сеток — табличные, прут и ячейка рассчитываются в зависимости от габаритов плиты. Что касается рёбер жёсткости под плитой, они формируются как и каркасы МЗЛФ, а затем скрепляются с сеткой плиты вертикальными прутьями конструктивной арматуры.

Вязка, установка и контроль

С линейными участками все просто, но ведь фундамент имеет повороты и пересечения. На них линии сходящихся каркасов соединяются гнутыми закладными элементами из арматуры того же сечения. Края устанавливаются с нахлёстом от 40 до почти 100 номинальных диаметров. Довольно распространена практика укрепления углов фундамента арматурными сетками 12х150х150 мм, особенно на слабых грунтах и в сейсмоопасных регионах.

Армирование примыканий и углов ленточного фундамента: 1 — рабочая продольная арматура; 2 — поперечная арматура; 3 — вертикальная арматура; 4 — Г-образные хомуты.

Каждый последующий сегмент каркаса устанавливается на дистанционных подкладках или кольцах, которые препятствуют нарушению защитных слоёв. Прутья на торцах связываются с нормативным перехлёстом, по 2–3 проволочных хомутах на каждом стыке.

В итоге армирующий каркас должен быть сформирован таким образом, чтобы по нему спокойно могли передвигаться люди. Перед заливкой каркас тщательно проверяется на прочность скрепления. Если при заливке бетоном разойдутся перевязки линий, это чревато полной выбраковкой всей конструкции. Поэтому во время заливки и усадки нужно уделять особое внимание положению и целостности соединений арматуры.

Расчет количества арматуры для ленточного фундамента

Одним из главных факторов для долговечности любой постройки является не само сооружение, а основание, на котором оно стоит. Чем оно крепче, тем более солидный дом можно будет на нем построить. Расчет армирования ленточного фундамента – это процедура подсчета количества арматуры, которая потребуется в строительных работах. Конечно, можно произвести подсчеты при помощи онлайн-калькулятора (их достаточно в сети Интернет), но гораздо надежнее – выполнит их вручную, тем более это не слишком сложно.

Содержимое

• 1 Расчет арматуры для ленточного основания
  • 1.1 Количество поясов
  • 1.2 Подсчет количества арматуры
  • 1.3 Пример расчета
• 2 Советы специалистов

Расчет арматуры для ленточного основания

При расчетах ленточного фундамента важны следующие параметры:

• класс и сечение прутьев;
• способ укладки и вязки;
• требуемый объем материалов.

При возведении невысоких зданий обычно используют металлопрокат с сечением 12. Для продольных отрезков больше подходят прутья с ребристой поверхностью, поперечным и вертикальным отрезкам – гладкие, с меньшим сечением.

Когда выбирается арматура для фундамента, расчет необходимо производить с учетом одного фактора: ее площадь должна составлять 0,1% от площади сечения каркаса. Чтобы посчитать этот параметр, необходимо высоту основания умножить на ширину. Так, если глубина составляет 80 см, а ширина 50 см, то получится: 80*50=4000 см². Минимальная площадь в таком случае составит: 4000*0,1=4,0 см². Зная эту цифру, можно более точно определиться с объемом металлопроката и его сечением.

Количество поясов

В расчет армирования фундамента также входит число поясов, их может быть 1,2 или 3. Один пояс делается для совсем небольших одноэтажных построек. Два пояса – для более тяжелых. Два ряда позволяют более равномерно распределить нагрузку в мелком и среднезаглубленном фундаменте. Три пояса используются для глубоких оснований.

Подсчет количества арматуры

Расчет арматуры фундамента должен учитывать длину всех стен и перегородок постройки.

1. Замерьте периметр основания постройки, включая внутренние стены. Для получения метража горизонтальных несущих прутьев умножьте полученное значение на 4.
2. Разделите значение периметра на расстояние, через которое будет выполняться вязка. Умножьте это число на 4 – так вы посчитаете, сколько требуется перемычек.

Пример расчета

Допустим, нам требуется арматура на фундамент, расчет которой ведется для небольшой постройки: со сторонами 6 и 8 метров и двумя перегородками 4 и 6 метров. Длина периметра составит: (6+8)*2 +(4+6)=38 метров. В таком случае протяженность горизонтального пояса получится 152м.

Обычно данный металлопрокат продают в нарезке по 6 м. То есть на сторонах с длиной 8 метров нужно будет выполнять стык арматуры с 2-ухметровыми остатками. Они останутся от нарезки кусков для 4-ехметровых перегородок. Получается (4+4)*2=8. Это количество стыков. Важно учитывать, что для каждого из них необходимо делать нахлест, минимум по 0,5 м в каждую из сторон. В итоге получаем 152+8=160 метров или 27 прутьев арматуры. Это и есть расчет расхода арматуры на фундамент.

Советы специалистов

1. Лучший способ вязки – под углов 90 градусов друг к другу, это позволит сделать более надежный фундамент.
2. Связывать арматуру лучше проволокой, а не при помощи сварки. Она делает места стыков более хрупкими. Лучше использовать стальную отожженную проволоку.
3. Расчет количества арматуры на фундамент должен проводиться уже на месте будущего дома, так как теоретические предположения могут отличаться от фактических. Например, если грунт плохой, может потребоваться 3 пояса армирования.
4. В качестве опоры для прутьев обычно используют части кирпичей. Более оптимальный вариант – специальные ластиковые держатели.

Крепкий дом – это сооружение, в основании которого было выполнено грамотное армирование фундамента, расчет арматуры был верным и все работы выполнялись специалистами.

Видео по армированию фундамента:

для фундаментов | Оценка армирования фундаментов

График изгибов стержней играет жизненно важную роль в строительстве высотных зданий. Очень важно изучить график гибки стержней, чтобы узнать количество стальной арматуры, необходимой для каждого компонента здания.

Например, рассмотрим случай с высотными зданиями. Для завершения 10-этажного здания требуются тонны стали. Невозможно заказать всю сталь, необходимую для всей конструкции, одновременно, это создает проблему пространства, а также сталь подвержена коррозии при контакте с водой (дождем). Чтобы избежать этого, высотное здание заказывает арматуру (сталь) в соответствии с требованиями. Во-первых, они находят Оценку стальной арматуры в фундаментах (количество стали)  [График изгиба стержней для фундаментов],  необходимую для строительства фундаментов. После завершения фундаментов они идут за следующим заказом и так далее.

Если вы не знакомы с графиком гибки стержней, обратитесь к Основы графика гибки стержней

, если вы хотите узнать о различных типах фундаментов, проверьте здесь Различные типы фундаментов

:-

Количество армирования (Сталь), необходимая для фундаментов / График гибки стержней для фундаментов: —

Процедура определения количества стали, необходимой для фундаментов. Мы рассматриваем приведенный ниже план фундаментов.

Observations from the above fig:

• F1, F4, F7 is Plain footing (1.0×1.0×0.8)
• F2 is Stepped Footing (0.9×0.9×1.35)
• F3, F8 Фундамент Изолированный (0,9×0,9×0,5)
• Ф5 Комбинированный Фундамент Изолированный (4,2×1,7×0,9)
• Ф6 Фундамент башмак (0,6×0,6×0,4)

Истинные размеры и формы фундаментов определяются и проектируются инженером-строителем на основе истории грунта, типа конструкции, общей ожидаемой нагрузки конструкции. Все размеры вышеперечисленных столбцов учитываются только для целей пояснения.

Мы используем различные типы сетки (армирования) в фундаментах в соответствии с проектом. Вы можете ссылаться на различные типы армирования, используемые в фундаментах отсюда.

Помните, что сталь, необходимая для строительства, заказывается в килограммах или количестве стержней. Стандартный размер каждого стержня 12м. Окончательный результат расчета BBS выражается в килограммах или в количестве «12-метровых» слитков.

Для упрощения вычисления разделены на две части: расчеты X-бара и расчеты Y-бара.

Полосы X — это горизонтальные полосы в направлении X, а полосы Y — вертикальные полосы, проецируемые в направлении Y.

1. Вычтите защитный слой бетона, чтобы найти размеры стержней.
2. Найдите длину отдельных стержней X и стержней Y
3. Найдите общую длину стержней X. & Y-образные стержни
4. Рассчитайте вес стали, необходимой на 1 м
5. Рассчитайте общее количество необходимых 12-метровых стержней
6. Найдите общий вес требуемой стали.

Гладкий фундамент Стержень График гибки:

Для расчета общего количества стали, необходимой для ровного фундамента, мы принимаем эти размеры для стержней.

Принято:-

• Размеры опоры составляют 1,0 × 1,0 × 0,9 (длина × ширина × глубина)
• Простая сетка . 16 мм (диаметр 16 мм при 100 мм центр/центр)
• диаметр стержней Y 12 мм (диаметр 12 мм @ 100 мм центр/центр)
• что означает расстояние между центрами между стержнями X и Y 1000 мм0

Помните, что для армирования фундаментов необходимо использовать надлежащее бетонное покрытие, чтобы защитить его от коррозии.

Вычет за бетонное покрытие:

Согласно условию, бетонное покрытие 0,1 м вычитается со всех сторон сетки. Истинные размеры после вычета 0,8×0,8 (длина и ширина)

Refer below image for more details:

= [0,8/0,1]+1

= 9bars

Общая веса простой сетки

= Вес стали, необходимый для x -бар + веса стали, требуемый для y -бар

График изгиба стержней изолированного фундамента: —

Для расчета общего количества стали, необходимой для изолированного фундамента, мы принимаем следующие размеры для стержней.

Принято:-

• Крюк-сетка для F3, F8 Fetings
• Размеры ноги 0,9 × 0,9 × 0,5 (длина × Глубина × Глубина)
• диад. Харс.0007 16 мм (диаметр 16 мм при 100 мм центр/центр)
• диаметр Y-образных стержней 12 мм (диаметр 12 мм при 90 мм центр/центр)
• что означает расстояние между центрами между стержнями X и X

  мм

  1 0 стержни 90 мм

Помните, что для армирования фундаментов необходимо использовать надлежащее бетонное покрытие, чтобы защитить его от коррозии.

Вычет за бетонное покрытие:

По состоянию, бетонное покрытие  0,1 м вычитается со всех сторон сетки. В сетке с крючками крюк предусмотрен на конце каждого стержня. Каждый стержень имеет два конца, поэтому длина крюка включена в расчет длины стержня

Длина крюка = 9d (d — диаметр стержня)

Всего крюков на каждый стержень = 2

Истинные размеры после вычета бетонного покрытия длина = (0,7 м + 2x9d) и ширина = (0,7 м + 2x9d)

Подробнее см. изображение ниже

= [0,7/0,1]+1

= 8 стержней

(Не учитывать длину крюка

при расчете количества стержней)

= 0,68BARS

Длина Each X bar	= 0.7+2×9d d = 16mm = 0.016m = 0.7+2×9×0.016 = 0.988m
Length of Each Y bar	= 0,7+2×9d d = 12 мм = 0,012 м = 0,7+2×9×0,012 = 0,916 м
Количество стержней X
Компания y Bars	[(Длина x бар)/расстояние] +1 = [0,7/0,09] +1 = 9BARS
.	= длина каждого стержня X × количество стержней X = 0,988 × 8 = 7,9 м
общая длина стержня Y	= длина каждого стержня Y2 × 90 Стержни = 0,916 × 9 = 8,24 м
Общее количество «12 м» x стержни	= 7,9/12 = 0,65Bars
Всего № ’12M’ Y БАРКИ	= 8,24/12 = 0,68BARS	9151								. for 1m of 16mm bar	= D 2 /162 = 16 2 /162 = 1.58kg/m
Total weight of steel required для Х-образных стержней	= 1.58 × 7.9 = 12.48Kgs
Weight of steel required for 1m of 12mm bar	= D 2 /162 = 12 2 /162 = 0. 88kg/m
Total weight of steel required for Y bars	= 0.88 × 8.24 = 7.25Kgs

Общий вес крюковой сетки

= Вес стали, необходимой для стержней X + Вес стали, необходимой для стержней Y

= 12,48 кг + 7,25 кг = 19,73 кг

Ступенчатые фундаменты. Для расчета общего количества стали, необходимой для плоского фундамента, мы принимаем эти размеры для стержней.

Принято:-

• Крюковая сетка адаптирована для фундаментов F2
• Размеры фундамента: 0,9×0,9×1,35 (длина × ширина × глубина)
• Диаметр стержней X: 16 мм (Dia [email protected] C/C)
• , что означает расстояние между центрами между стержнями X 110 мм и стержнями Y 115 мм

. защитить его от коррозии.

Вычет за бетонное покрытие:

В зависимости от условий бетонное покрытие 0,1 м вычитается со всех сторон сетки. В сетке с крючками крюк предусмотрен на конце каждого стержня. Каждый стержень имеет два конца, поэтому длина крюка включена в расчет длины стержня

Длина крюка = 9d (d — диаметр стержня)

Всего крюков на каждый стержень = 2

Истинные размеры после вычета бетонного покрытия длина = (0,7 м + 2 × 9d) и ширина = (0,7 м + 2 × 9d)

Refer below image for more details

= 0,7.

Length of Each X bar	= 0.7+2×9d d = 16mm = 0.016m = 0.7+2×9×0.016 = 0,988M
Длина Каждая y y bar	= 0,7+2 × 9D D = 12 мм = 0,012M = 0,7+2 × 9000 = 1,063 = 0,7+2 × 9000 = 1,063 9000 3	Количество стержней X	[(Длина стержня Y)/Интервал]+1 = [0,7/0,11]+1 =~7 стержней (Не учитывать длину крюка при расчете количества стержней)
)/Spacing]+1 = [0,7/0,115]+1 = ~6 стержней
Общая длина X стержней	= Длина каждого X стержня 9 × 0 0 X No. = 0,988 × 7 =7,9 м
Общая длина Y-образных стержней	= длина каждого Y-образного стержня × количество Y-образных стержней = 1,06 × 6 = 6,36 м
Total No. of ’12m’ Y bars	= 6.36/12 = 0.53bars
Weight of steel required for 1m of 16mm bar	= D 2 /162 = 16 2 /162 = 1,58 кг/м
Total weight of steel required for X bars	= 1. 58 × 7.9 = 12.48Kgs
Weight of steel required for 1m of 12mm bar	= D 2 /162 = 20 2 /162 = 2.46kg/m
Total weight of steel required for Y bars	= 2.46 × 6.36 = 15.64Kgs

Total Weight of Hook Mesh

= Weight of steel required for X bars + Weight of steel required for Y bars

= 12,48 кг+15,64 кг = 28,12 кг

Фундамент эксцентрика/башмака График изгиба стержня:-

Для расчета общего количества стали, необходимой для плоского фундамента, мы принимаем эти размеры для стержней .

Принято:-

• Мшет, продленная до глубины опоры для F5. 16 мм (диаметр [email protected]  C/C)
• Диаметр стержней Y 16 мм (диаметр [email protected] C/C)
• , что означает расстояние от центра до центра между стержнями X и Y 80 мм

Помните, что для армирования фундаментов необходимо использовать надлежащее бетонное покрытие, чтобы защитить его от коррозии.

Вычет за бетонное покрытие:

Согласно условию, бетонное покрытие 0,1 м вычитается со всех сторон сетки. В сетке, расширенной до глубины основания, дополнительный стержень изгибается в сторону глубины.

Длина каждой оси X	= 0,4+0,3+0,3 = 1,0 м
Длина каждого стержня Y	= 0,4+0,3+0,3 = 1,0 м
Кол-во стержней X	=	= 9091 Длина/расстояние /0.08]+1 =~6 стержней (Не учитывать длину дополнительного стержня при расчете количества стержней)
Число стержней Y	[(Длина стержня X)/Интервал ]+1 = [0,4/0,08]+1 = ~6 бар
Общая длина стержней X	= длина каждого стержня X × Количество стержней X = 1,0 × 6 = 6 м
Общая длина стержня Y	= длина каждого стержня № Y Bars = 1,0 × 6 = 6M
Общее количество № ’12M’ x Барс	= 6/12 = 0,5BARS
. ‘ Y бар	= 6./12 = 0,5 бар
Weight of steel required for 1m of 16mm bar	= D 2 /162 = 16 2 /162 = 1.58kg/m
Total weight of steel required for X bars	= 1.58 × 6 = 9.48Kgs
Weight of steel required for 1m of 12mm bar	= D 2 /162 = 12 2 /162 = 1,58 кг /м
Общая масса Сталь . Требуется для y -сарай 9158 =544158 . 9,48 кг

Общий вес сетки, растянутой до глубины основания

= Вес стали, необходимой для X-образных стержней + Вес стали, необходимой для Y-образных стержней

= 9,48 кг + 9,48 кг + 9,48 кг6 кг

График изгиба стержней комбинированного фундамента:-

Для расчета общего количества стали, необходимой для комбинированного фундамента, мы принимаем эти размеры для стержней.

Принято:-

• Крюковая сетка обычно применяется для фундамента F5.
• Размеры основания: 4,2×1,7×0,9 (длина × ширина × глубина)
• Диаметр X-стержней: 12 мм (диаметр [email protected]  C/C)
• Диаметр Y-образных стержней составляет 12 мм (диаметр [email protected] C/C)
• , что означает, что расстояние между центрами между X-образными стержнями и Y-образными стержнями составляет 100 мм

Помните о правильном бетонном покрытии. для армирования фундаментов, чтобы они не подвергались коррозии.

Вычет за бетонное покрытие:

Согласно условию, бетонное покрытие 0,1 м вычитается со всех сторон сетки. В сетке, расширенной до глубины основания, дополнительный стержень изгибается в сторону глубины.

= 43BARS

= 127KG /

стали

required for X bars

Length of Each X bar	= 4. 2+2×9d d = 12mm = 0.012m = 4+2×9×0.012 = 4.41m
Length of Each Y bar	= 1.7+2×9d d = 12mm = 0.012m = 1.7+2×9×0.012 = 1.91m
No. of X bars	[(Y длина стержня)/промежуток]+1 = [1,7/0,1]+1 = 18 стержней (без крюка длина в расчете №. стержней)
№ y стержней	[(длина x bar)/расстояние] +1 = [4,2/0,1] +1 = 43Bars
= длина каждого стержня X × Количество стержней X = 4,41 × 18 = 79,38 м
Общая длина стержня Y	= длина каждого стержня Y стержней Y = 1,91 × 43 =82,13 м
Общее количество № ’12M’ x баров	= 79,38/12 = 6,6Bars
Итого № из ’12M’ YARS
Вес стали Требуется для 1M из 16 мм	= D 2 /162 = 12 2 /162 = 127KG /
= 0.88 × 79.38 = 69.85Kgs
Weight of steel required for 1m of 12mm bar	=D 2 /162 = 12 2 /162 = 0,88 кг /м
Общий вес Требуется для y -баров	= 0,888 888.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.132.13.132.132.132.132.132.13.132.132.132.132.132.132. 132.132.132.132.132.132.0008

Total Weight of Hook Mesh

= Weight of steel required for X bars + Weight of steel required for Y bars

= 69.85Kgs+72.27Kgs = 142.12Kgs

Abstract of приведенный выше расчет:-

Общий вес стали, необходимой для вышеуказанного плана

= Общий вес стали, необходимой для стержней X + Общий вес стали, необходимой для стержней Y

= 150,88 кг + 130,88 кг = 281,76 кг = 0,28 тонны

Подробнее о BBS

НРАВИТСЯ НА FACEBOOK

Не забудьте поделиться с друзьями! Делиться — значит заботиться 🙂

Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт WhatsApp +9700078271 как Civilread и отправьте нам сообщение « ПРИСОЕДИНЯЙТЕСЬ»

Рассчитать количество стали в фундаменте колонны? С 1 примером

Инженер Мойд | 15 октября 2017 г. | Количественная съемка | 7 комментариев

Количество стали в фундаменте колонны можно рассчитать очень быстро. Перед расчетом стали внимательно прочтите приведенный чертеж фундамента и отметьте все важные моменты.

1. Фундамент. (длина, ширина, толщина).
2. Диаметр арматуры фундамента.
3. Тип используемой арматуры.
4. Шаг арматуры (с/с).
5. Длина крюка (при необходимости).
6. Бетонные покрытия фундамента. (Верх и низ).

Пример

Предположим, у нас есть Фундамент колонны длиной 2 м, шириной 2 м и толщиной 0,250 м. Основные стержни имеют толщину 12 мм при 150 см/с, а распределительные стержни также имеют толщину 12 мм при 150 см/с. Прозрачная крышка основания составляет 50 мм сверху и 75 мм снизу. Рассчитайте количество стали, которое будет использоваться в этом фундаменте колонны.

Длина фундамента = 2 м.

Ширина Фундамента = 2м.

Толщина = 0,250 м

Основная перекладина = 12 мм @ 150 c/c

Распределительная перекладина = 12 мм @ 150 c/c

Прозрачная крышка = 50 мм сверху и по бокам и 75 мм снизу.

Решение:

Первым шагом является расчет количества стержней, которые будут использоваться в фундаменте.

На втором этапе мы рассчитаем длину резки стержней и, наконец, рассчитаем вес арматурных стержней.

Кол-во основных балок = (общее расстояние – чистое покрытие) / c/c + 1

Кол-во основных балок = (2 м – (0,05+ 0,05) / 0,15 + 1

Кол-во основного стержня = 14 стержней. – половина диаметра стержня)}

Длина = 2 м – 2 (0,006 + 0,05) + 2 (0,250 – 0,075 – 0,05 – 0,006) 92 /162,2 x 23,464 м.

Общий вес = 20,84 кг.

Кол-во распределительных шин = (общее расстояние – чистое покрытие) / c/c + 1

Кол-во распределительных шин = (2 м – (0,05+ 0,05) / 0,15 + 1

3

2 Кол-во распределительных стержней = 14 стержней.
