Таблица расчета веса арматуры А500С – Первая Металлобаза

Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Арматура А500С.

Арматура с маркировкой А500С считается универсальной, а поэтому и самой востребованной в строительных работах различного характера. Диаметр стержня по ГОСТу от 6 до 40 мм. Все стержни арматурной конструкции в момент изготовления и прокатки подвергаются термической и механической обработке.

Арматура класса А500С: ГОСТ

Для производства качественной арматуры класса А500С необходимо выбирать правильное сырье и четко следовать технологии изготовления. Регулирующий документ для арматуры А500С – ГОСТ 52544 2006 с требованиями к процессу производства: от закупки и проверки качества сырья до поставок готовой продукции заказчикам.

Производство

Согласно 4-й части ГОСТ 52544 для проката стали при изготовлении арматуры А500С применим горячекатаный способ, который необходим для изготовления более толстых и прочных стержней. В момент производства в сырье добавляется минимальное количество легирующих элементов, что значительно снижает цену на готовую продукцию.

Маркировка

Маркировка любой арматуры – это технический паспорт изделия, который сообщает об основных свойствах и характеристиках сырья и готового продукта. Арматура А500С расшифровывается как термомеханически обработанный, высокотекучий пригодный для сваривания материал, где:

• «А» – термический и механический способ изготовления;
• 500 – предельная текучесть расплавленного сырья;
• «С» – возможность сварки элементов.

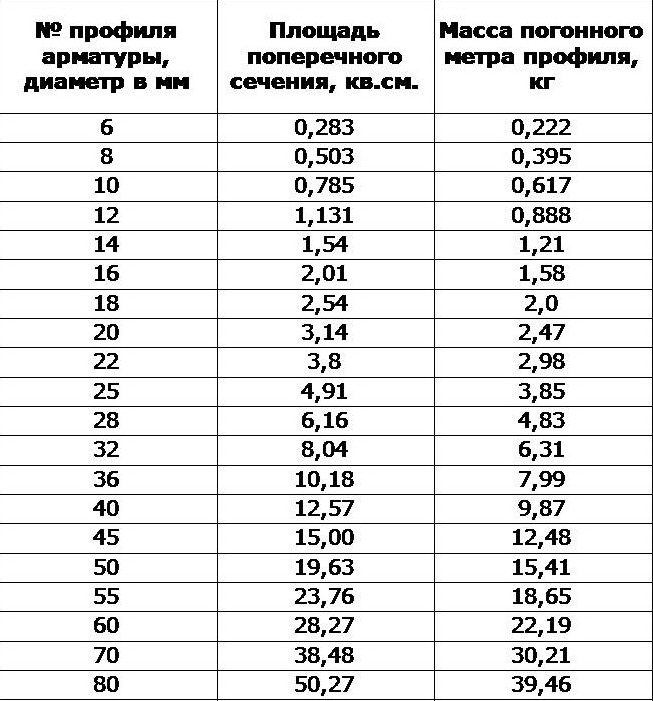

Номинальная масса погонного метра, диаметр и площадь поперечного сечения на пруте должны соответствовать цифрам приведенным в ГОСТе в таблице норм арматурного проката.

Формовка для поставок потребителю

Арматура А500С заказчикам поставляется в двух видах:

• Формируется в мотки: характерно для стержня до 6 мм в диаметре;
• Нарезаются прутками необходимой заказчику длины. Для стержней от 12 мм.

Согласно ГОСТ предельно допустимая кривизна арматурных прутьев – 0,6 % от длины.

Эксплуатационные характеристики

К эксплуатационным характеристикам арматуры А500С относят такие особенности как:

• Повышенная пластичность: обеспечивается низкой концентрацией углеродных соединений в составе сырья.
• Высокая свариваемость металлических стержней между собой.
• Долгий срок эксплуатации.

Вес арматуры А500С

Масса арматуры стандартно рассчитывается за погонный метр. Чем меньше диаметр, тем меньше вес за условную единицу.

Нормативным документом, регулирующим вес готовой продукции, является ГОСТ 5781 от 1982 года. При диаметре стержня от 6 до 80 мм вес арматуры А500С должен быть не меньше 0,22 и не больше 39,46 кг. Более точную массу на определенный диаметр погонного метра арматуры А500С можно посмотреть в таблице ниже:

Радиус загиба арматуры А500С

Радиус загиба – это важнейший пункт указаний при применении арматуры в строительстве. Зависит он от сечения арматуры и ее классификации. Для арматуры с маркировкой А500С радиус загиба равен 2,5 диаметрам прута, а угол загиба не может превышать 180 градусов.

По ГОСТу готовая арматура должна быть проверяется на качество одним из двух методов:

• Единоразовый загиб на оправку до 180° в холодном состоянии;
• Загиб до 90° и последующий разгиб на угол от 20°.

От того, соблюдены ли условия по радиусу загиба арматуры А500С, будет зависеть срок эксплуатации бетонного изделия, ведь загнутый стержень становится более слабым.

Арматура для ленточного фундамента: особенности, схемы, расчет

Фундамент — основа сооружения, воспринимающая нагрузки на сжатие и растяжение, обеспечивающие устойчивость и долговечность постройки. Но чтобы он выполнял свои функции, необходимо правильно подобрать и рассчитать материалы.

Для устройства ленточного фундамента в индивидуальном строительстве используют не только бетон, но и арматуру. Она необходима для обеспечения большей прочности и выносливости, противостоит силам растяжения, в то время как бетонная часть — только на сжатие. Армирование обязательно для тяжелых зданий большой площади, а также для строительства на нестабильных (слабых) грунтах. А при возведении деревянных конструкций оно является дополнительной гарантией прочности и надежности. Если вы строите дом своими руками, необходимо предварительно определиться со схемой укладки и разновидностью материала, провести расчет арматуры для ленточного фундамента.

Арматура соединяется между собой методом вязки. Для этого используется специальная стальная проволока. В отличие от сварки такой метод более надежен, что достигается благодаря высокому показателю гибкости. При повышенной нагрузке части не рассыпаются и не позволяют зданию проседать.

Укладываются стержни на расстоянии не менее 5 см. от каждого края. Шаг арматуры — 30-50 см, в зависимости от характеристик грунта и будущего строения. Чем легче постройка, тем большее расстояния допускается.

Виды арматуры

Перед расчетом необходимо понять, какая арматура для фундамента потребуется. В работах применяют три вида арматуры:

• Продольные. Имеют горизонтальную направленность. Именно эта арматура несет основную нагрузку, поэтому для нее используют ребристый профиль.
• Вертикальные. Соединяют между собой верхние и нижние слои каркаса. Нагрузка на них минимальна, поэтому подойдет гладкий профиль.
• Поперечные. Соединяют параллельные горизонтальные балки. Для этого типа арматуры также применяют гладкий профиль.

Диаметр прутков зависит от характеристик здания и грунта, на котором ведется строительство. Учитывается вес конструкции, тип почвы, материалы и пр. Для легких построек типа бань, хозяйственных сооружений и др. допустимо использование прутов диаметром 6-8 мм. Для частных домов обычно используют 10-12-милиметровый прут, а для тяжелых построек — профиль в 14 и более мм.

Расчет арматуры с примером

Расчет арматуры для фундамента ведется по следующим формулам:

• D = P×A
• K = P/L
• D1 = T×(A-1)+0,05
• J = P/N
• U = H×(P-1)+0,05

D — длина арматуры на 1 пояс (слой каркаса) в погонных метрах
P — периметр фундамента (общая длина ленты)
A — количество прутьев в поясе
K — число горизонтальных стержней
L — длина ячейки каркаса
D1 — длина перемычки
T — шаг между продольными стержнями

Сколько арматуры в фундаменте или пример расчета: фундамент со сторонами 6 и 4 м и еще одной стороной равной 4 м. Каркас основной с 4 горизонтальными прутками, шаг 40 см.

Периметр: (6+4)×2 + 4 = 24 м.

Общая длина ребристого прутка: 24×4 = 96 м + 6 м в запас = 102 м.

Общая длина гладкого прутка: 24/0,4×4 = 240 м

Важно: при расчете необходимого количества арматуры необходимо учесть:

• длина прутов 6 и 11,7 метра, т.е. для расчета количества прутов необходимо общую длину (102 м) поделить на 6 или 11,7.
• при вязке арматуры необходим нахлест прутков — длина перехлеста зависит от диаметра арматуры .

Для точного подсчета арматуры для ленточного фундамента вы всегда можете обратиться к нашим специалистам.

Расчет анкерной арматуры с помощью стержней RF-CONCRETE

В этой статье рассматривается расчет арматуры бетона для балки, нагруженной растяжением, только в соответствии с EN 1992-1-1. Цель состоит в том, чтобы показать растягивающую нагрузку элемента типа стержня (без приложенных деформаций) и определить арматуру бетона в соответствии со стандартными правилами и положениями строительства с использованием программного обеспечения для расчета конструкций RFEM.

Что означает напряжение для бетонного элемента?

Секция конструктивного элемента нагружается простым растяжением, когда силы, действующие с одной стороны секции, уменьшаются в центре тяжести секции до одной силы N. Тогда эта нормальная сила N перпендикулярна сечению и направлена ​​к сторону, на которую действуют силы. В бетоне пренебрегают собственным весом и сечение равномерно подвергается растяжению.

Напряжение растяжения в стали

Для стали с диаграммой σ — ε, показывающей наклонный график, уравнение справа от графика, соответствующее поведению стали при растяжении, записывается в соответствии с характеристическими значениями стали, указанными в §3.2. 7 (2) EN 1992-1-1.

Напряжение в арматуре

σs = fyd + k · fyd — fydεuk — fydEs · εs — fydEs

Продольная арматура

Обратите внимание: бетон под напряжением не учитывается при чистом растяжении. В этом случае только сталь полностью уравновешивает растягивающее усилие N

A _s = N _Ed / σ _s
A _s … Площадь армирования
N _Ed … Предельная нормальная сила

• Постоянные нагрузки: Н _г = 100 кН
• Переменные нагрузки: Н _q = 40 кН
• Квадратное сечение: 20/20 см
• Класс прочности бетона: C25/30
• Сталь: S 500 A для наклонного профиля
• Диаметр продольной арматуры: ϕl = 12 мм
9015 Диаметр поперечной арматуры армирование: ϕt = 6 мм
• Бетонное покрытие: 3 см
• Контроль растрескивания не требуется.

• Модель RFEM с постоянными и переменными нагрузками

• Таблица 1.2 Материалы

• Отображение управляющих нагрузок

• Предусмотренные напряжения и деформации, определенные RF-CONCRETE Members

• Требуемое армирование определяется членами RF-CONCRETE

• Армирование определяется RF-CONCRETE Members

• Предупреждение о максимально допустимом расстоянии для хомутов

• Статически определяемая балка

Для проверки настроек материала в RF-CONCRETE Members на Рисунке 02 описаны материалы, используемые для бетона и арматуры.

• Таблица 1.2 Материалы

• Модель RFEM с постоянными и переменными нагрузками

• Отображение управляющих нагрузок

• Предусмотренные напряжения и деформации, определенные RF-CONCRETE Members

• Требуемое армирование определяется членами RF-CONCRETE

• Армирование определяется RF-CONCRETE Members

• Предупреждение о максимально допустимом расстоянии для хомутов

• Статически определяемая балка

Конечное предельное состояние

Расчетная нагрузка в предельном состоянии:

Н _Ed = 1,35 ⋅ 100 + 1,5 ⋅ 40 = 195,00 кН

• Отображение управляющих нагрузок

• Модель RFEM с постоянными и переменными нагрузками

• Таблица 1.

  2 Материалы

• Предусмотренные напряжения и деформации, определенные RF-CONCRETE Members

• Требуемое армирование определяется членами RF-CONCRETE

• Армирование определяется RF-CONCRETE Members

• Предупреждение о максимально допустимом расстоянии для хомутов

• Статически определяемая балка

Приведенное напряжение растяжения

Предельное предельное состояние для долговечной, переходной расчетной ситуации:

f _ярда = 500 / 1,15 = 435 МПа

k = 525 / 500 = 1,05 по таблице С.1 EN 1992-1-1

ε _uk = 25‰

5 ε

_{ud =}

22,5‰

σ _с = 435 + (1,05 ⋅ 435 — 435) / (2,5 — 435 / (200 000)) ⋅ [2,25 — 435 / (200 000)] = 454 МПа

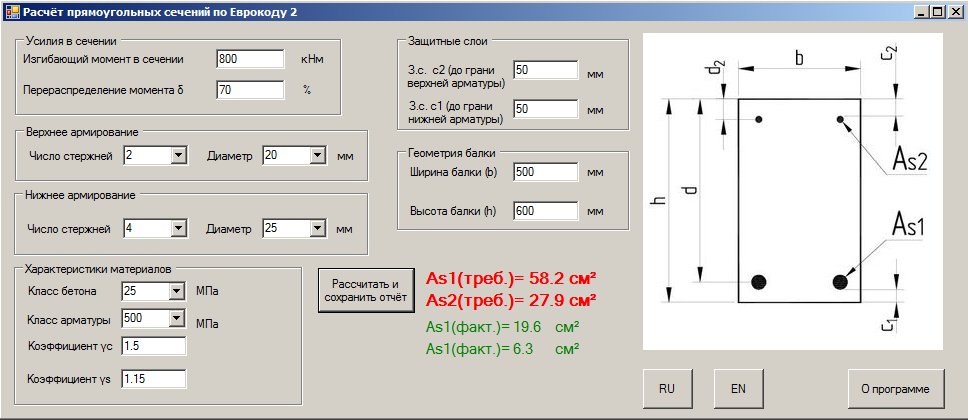

Требуемая продольная арматура

Продольная арматура для предельного состояния по несущей способности:

A _s = 0,195 / 454 ⋅ 10 ⁴ = 4,30 см²

Продольная арматура

После настройки арматуры диаметром 12 мм в RF-CONCRETE Members предусмотренная арматура, определяемая автоматически дополнительным модулем, составляет 4 стержня, с симметричным распределением по нижней и верхней частям сечения; то есть 2 x 2 HA12, что дает следующую площадь армирования:

A _s = 4 ⋅ 1,13 = 4,52 см²

• Армирование определяется RF-CONCRETE Members

• Модель RFEM с постоянными и переменными нагрузками

• Таблица 1. 2 Материалы

• Отображение управляющих нагрузок

• Предусмотренные напряжения и деформации, определенные RF-CONCRETE Members

• Требуемое армирование определяется членами RF-CONCRETE

• Предупреждение о максимально допустимом расстоянии для хомутов

• Статически определяемая балка

Поперечная арматура

Поскольку поперечная арматура также определена пользователем, элементы RF-CONCRETE могут автоматически определять расстояния в соответствии со стандартом и проверять, соответствует ли их расположение.

В нашем случае, накладывая хомуты диаметром 6 мм, программа дает нам шаг 0,122 м, но также выводит предупреждающее сообщение № 155) в столбце «Примечания», которое можно увидеть на Рисунке 07.

• Предупреждение о максимально допустимом расстоянии для хомутов

• Модель RFEM с постоянными и переменными нагрузками

• Таблица 1. 2 Материалы

• Отображение управляющих нагрузок

• Предусмотренные напряжения и деформации, определенные RF-CONCRETE Members

• Требуемое армирование определяется членами RF-CONCRETE

• Армирование определяется RF-CONCRETE Members

• Статически определяемая балка

Формула, относящаяся к §9.2.2 (8) стандарта EN 1992-1-1, определена ниже.

S _l,max = 0,75 ⋅ d
S _l,max … максимальное поперечное расстояние хомутов
d … рабочая высота
d = h — e — ∅t — ∅ _l /2
ч … Высота поперечного сечения
e … Бетонное покрытие

Предыдущие формулы дают нам следующие результаты:

d = 0,200 — 0,03 — 0,006 — 0,012 / 2 = 0,158 м

Таким образом, появляется предупреждающее сообщение 155, так как расстояние между стойками хомутов балки в поперечном направлении превышает предельное значение, заданное стандартом. Проблему можно решить, увеличив количество опор хомутов в настройках усиления хомутов, как подробно описано в этом FAQ.

Заключительные слова

Заранее установив параметры, RF-CONCRETE Members указывает необходимое количество арматурных стержней в соответствии с определенным расположением, чтобы проверить растягивающую нагрузку в соответствии с внутренними силами, исходящими от RFEM. В зависимости от отображаемых предупреждающих сообщений пользователь также может изменить армирование и его размещение после расчета.

• Статически определяемая балка

• Модель RFEM с постоянными и переменными нагрузками

• Таблица 1.2 Материалы

• Отображение управляющих нагрузок

• Предусмотренные напряжения и деформации, определенные RF-CONCRETE Members

• Требуемое армирование определяется членами RF-CONCRETE

• Предусмотренное армирование, определяемое RF-CONCRETE Members

• Предупреждение о максимально допустимом расстоянии для хомутов

[1]	Ру, Дж. (2007). Pratique de l’eurocode 2 — Руководство по применению . Париж: Groupe Eyrolles.
[2]	Еврокод 2: Проектирование бетонных конструкций. Часть 1-1: Общие нормы и правила для зданий; ЕН 1992-1-1:2011-01

Как рассчитать длину арматурного стержня

У вас есть три варианта расчета длины арматурного стержня в Текла Структуры:

• Вдоль центральной линии, метод по умолчанию
• В виде суммы длин сторон
• Использование формулы

Вдоль центральной линии

Расчет длины центральной линии используется по умолчанию, когда Для XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT установлено значение ЛОЖЬ в Меню «Файл» > «Настройки» > «Дополнительные параметры».

При расчете длины центральной линии по умолчанию используется фактический диаметр арматурного стержня.

В приведенном ниже примере длина центральной линии рассчитывается следующим образом: 450 - (30 + 14) + 2*3,14*(30+14/2)*1/4 + 250 - (30 + 14) = 670,1

где

• 30 = радиус изгиба
• 14 = фактический диаметр (12 номинальный)

Сумма длин сторон (SLL)

При расчете суммы длин ветвей используются размеры прямых ветвей без учета радиуса изгиба.

Этот расчет используется, когда XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT и Для XS_​USE_​USER_​DEFINED_​REBARSHAPERULES установлено значение ИСТИНА в Меню «Файл» > «Настройки» > «Дополнительные параметры».

В приведенном ниже примере длина арматурного стержня составляет 450 + 250 = 700

Если значение длины отображается как ноль в отчетах и ​​запросах, необходимо определить длину в Менеджер форм арматурных стержней для каждой формы.

Для определения длины в Диспетчер форм арматурных стержней:

1. В Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите SLL (сумма длин ног) из всплывающего меню.
2. Нажмите Обновлять.
3. Нажмите Сохранять.

Использование формулы

Вы также можете использовать формулу в Rebar Shape Manager для расчета общей длины арматурного стержня.

Вам необходимо установить XS_​USE_​USER_​DEFINED_​REBAR_​LENGTH_​AND_​WEIGHT и XS_​USE_​USER_​DEFINED_​REBARSHAPERULES для ИСТИНА Меню «Файл» > «Настройки» > «Дополнительные параметры».

Например, чтобы учесть радиус изгиба и рассчитать длину по внешней поверхности арматурного стержня, выполните следующие действия:

1. В Поля спецификации гибки щелкните правой кнопкой мыши в ячейке L и выберите (формула) из всплывающего меню.
2. Введите следующую формулу для расчета длины: S1 + S2 + 2*3,14*(RS + DIA)*1/4

где

• S1 = длина прямой ноги 1 ( 406 )
• S2 = длина прямой ноги 2 ( 206 )
• RS = радиус округления ( 30 )
• ДИА = фактический диаметр ( 14 )

Точность

Точность длины арматурного стержня определяется в файл rebar_config.inp. Значения могут различаться в каждой среде.

Например, показанные ниже значения взяты из файл rebar_config.inp. В среде по умолчанию файл находится в папке ..\ProgramData\Trimble\Tekla Папка Structures\<версия>\Environments\default\system\.
