Срубка оголовков свай ✔️ способы ✔️ особенности.

Содержание:

Фундаменты, возводимые с использованием свай, бывают:

• Забивными;
• Буронабивными;
• Винтовыми.

Какой бы вид фундамента ни рассматривался, итог его обустройства одинаков – сваи располагаются в грунте, а их верхушки остаются над землей. Глубина погружения опор, как и их высота над уровнем земли, зафиксирована в проектных документах.

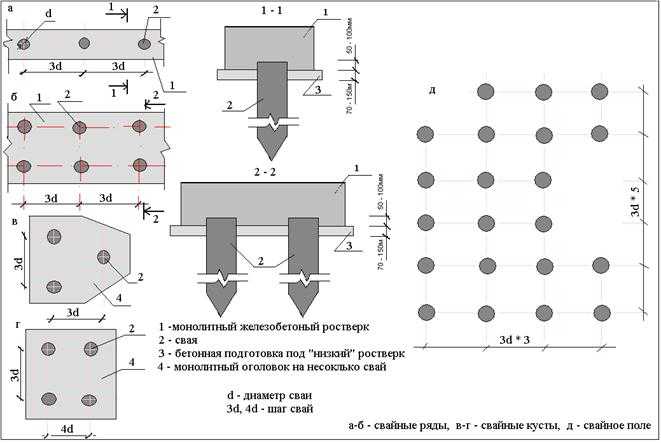

У грамотно сформированного свайного фундамента верхние части опор должны находиться на одинаковом уровне. Однако добиться этого практически невозможно. Обычно верхушки погруженных свай имеют существенный разброс, достигающий десятков сантиметров, что может пагубно сказаться на прочности постройки. Поэтому рабочие обязаны добиться максимально ровного расположения свай при помощи их срезки.

Основные способы срезки свайных опор

Срубку оголовков выполняют ручным или механическим способом. При ручном способе работа выполняется отбойным молотком, шлифовальной машиной или специальными ножницами для арматуры. При механическом способе задействуют спецтехнику.

Ручной метод срубки финансово выгоден, поэтому часто используется на частных строительных объектах с небольшим бюджетом. Однако из-за его низкой производительности, трудозатратности и продолжительности применять его на крупных стройках нецелесообразно. Поэтому на больших строительных объектах используется механический способ срубки свай.

Видео сваескусыватели Delta

Особенности срезки свай из металла

Металлические сваи используются для возведения винтовых или забивных фундаментов, которые обустраиваются при строительстве небольших сооружений. Выравнивание свай из металла состоит из следующих этапов:

• Нанесение на все сваи разметки по уровню. Чтобы добиться максимальной точности, используют специальные измерительные приборы.
• Нанесение ровной насечки по отмеченному уровню. Насечка глубиной в несколько миллиметров делается болгаркой.
• Срезание оголовок свай по нанесенной разметке. Используют специализированные резаки.
• Обрезание металлических опор таким способом характеризуется простотой и низкой трудоемкостью.

Особенности срубки бетонных свай

Выравнивание бетонных свай – более сложный и трудоемкий процесс. Наносится разметка по тому же принципу, что был описан ранее. Однако ввиду специфики конструкции насечки наносятся немного выше, чем указано в проектных документах. Во время вырубки бетонной сваи велик риск образования расколов и трещин ниже обозначенного уровня.

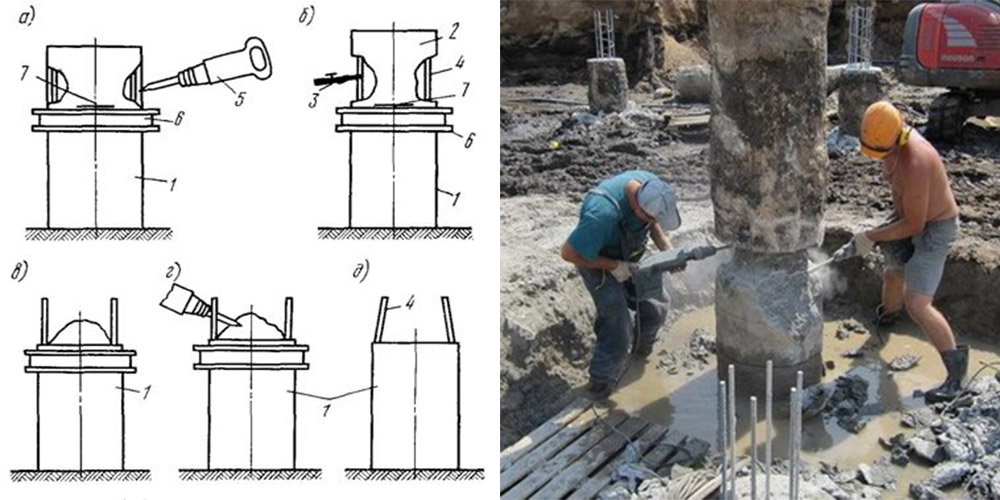

Бетон срубается меняющимися встречными движениями молота. Срубка должна привести к тому, чтобы разрез удаленной части приобрел конусообразный вид. После среза бетона на свае остаются выпирающие части арматуры, которые нужно ликвидировать шлифовальной машинкой.

Выполнить срубку бетонной сваи можно с помощью гидравлических ножниц. В данном случае на железобетонной опоре размещают насадку и аккуратно откусывают небольшие части опоры.

Ножницами можно получить более ровный край среза и минимизировать риск образования трещин на монолите.

Механический способ обработки свай

Данная технология применяется на крупных строительных объектах, так как подразумевается использование специализированного оборудования. Работа со спецоборудованием требует навыков и высокой квалификации строителей.

Для механической срезки свай используют:

1. Фрезы.
2. Сваерезки (сваескусыватели) с гидравлическим приводом.
3. Резаки с открытым пламенем.
4. Сваерезы ударного действия с дополнительным использованием заряда пороха.

Выбор технологии для срубки голов свай зависит от большого количества факторов. Учитывается объем работ, особенности фундамента, технические и финансовые возможности застройщика. Перед тем как выбрать технологию срезки свай, необходимо внимательно изучить ее особенности выполнения.

Статья была полезной?

Если после данного обзора у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция».

Задать вопрос специалисту

Если у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция»

Связанные тэги

• #Сваерезка
• #Навесное оборудование
• #Демонтаж

8 Типы конструкции Руководство по резке свай и свай [Советы]

Перейти к содержимому

Свайный фундамент , как известно, представляет собой тип фундамента глубокого заложения, который передает нагрузку от надстройки на глубокий грунт, обладающий высокой несущей способностью.

Используется в местах, где поверхностный слой почвы не может обеспечить поддержку конструкции из-за плохого качества почвы. Это может происходить из-за высокого уровня грунтовых вод, сжимаемости грунта на небольшой глубине или из-за наличия поблизости дренажной системы.

Сваи представляют собой длинные тонкие столбчатые элементы, которые переносят нагрузки на более глубокие уровни за счет поверхностного трения торцевых несущих подшипников. Типичный свайный фундамент имеет длину, более чем в три раза превышающую ширину.

Содержание

Типы функций

В зависимости от их функции «свайный фундамент» можно разделить на –

Шпунтовые сваи

Шпунтовые сваи обеспечивают боковую поддержку, поскольку они противостоят давлению рыхлого грунта, потоку воды и т. д. Они не используются для обеспечения вертикальной поддержки конструкции, что делает их идеальными для использования в коффердамах, настилах для траншей и для защиты берегов.

Несущие сваи

Несущие сваи используются для передачи нагрузок от бедных верхних слоев почвы к нижним слоям грунтов с высокой несущей способностью.

Типы передачи нагрузки

В зависимости от механизма передачи нагрузки подразделяются на –

Сваи с торцевыми опорами

снизу и передавать структурные нагрузки через нижний наконечник. Сваи действуют как колонны и безопасно передают нагрузки на нижние слои.

Висячие сваи

Как следует из названия, висячие сваи передают нагрузку на окружающие слои за счет трения. Вся поверхность свай работает на передачу нагрузки от надстройки к грунту.

Сваи для уплотнения грунта

Это тесно уплотненные колонны свай, возводимые в грунт для увеличения несущей способности за счет уплотнения. В зависимости от метода строительства они также классифицируются как сваи смещения; где грунт удаляется, и неперемещаемые сваи, где грунт остается нетронутым.

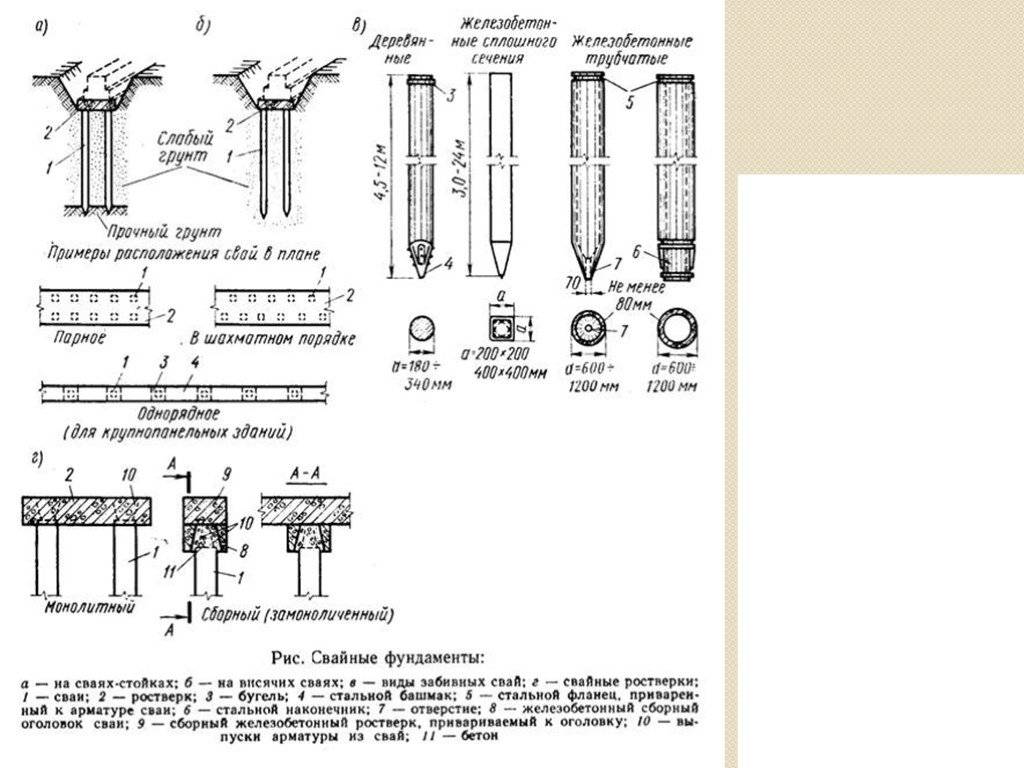

По материалам свайные фундаменты можно разделить на деревянные, стальные, железобетонные и композитные.

Деревянные сваи

Деревянные сваи устанавливаются ниже уровня воды и служат около 30 лет. Обычно они имеют прямоугольную или круглую форму.

Железобетонные сваи

Сборные железобетонные сваи могут быть прямоугольной или круглой формы, но они армированы стальными стержнями для предотвращения поломки во время транспортировки от заливки до места закладки фундамента.

Набивные сваи сооружаются путем бурения грунта на требуемую глубину и заполнения его свежезамешанным бетоном. Это можно сделать либо вбивая в землю металлическую оболочку, которая затем заполняется бетоном, а оболочка остается на своем месте. Или заливают бетон и одновременно снимают оболочку.

Сваи стальные

Стальные сваи имеют форму двутавра или полых труб и залиты бетоном.

Уровень отсечки сваи

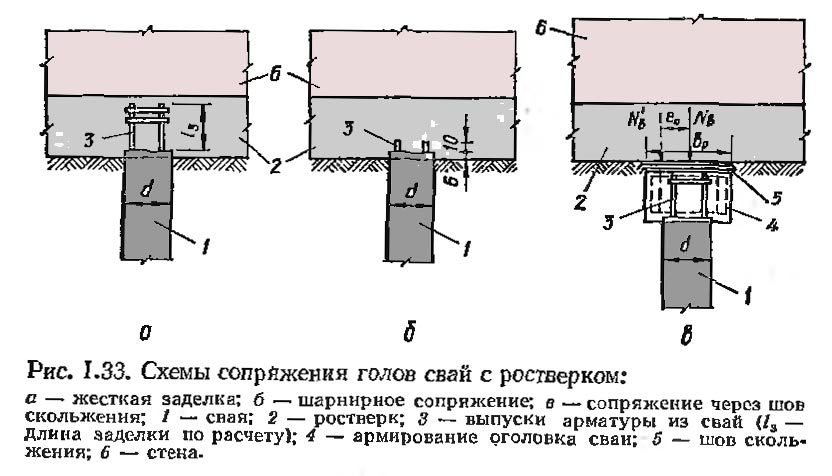

Уровень отсечки свай — это фактический уровень, на котором бетонные сваи размещаются под опорой, чтобы они могли сохранять один и тот же уровень. Уровень отсечки ворса указан на чертежах спецификаций, обычно он составляет около 75 мм. Бетон обрезается на определенной высоте ниже, чтобы стальные стержни могли подняться до опоры, чтобы обеспечить прочную связь между ними.

Еще одно условие: фундаментные сваи для строительства всегда необходимо обрезать на одном и том же определенном уровне, обычно около 10 мм до основания фундамента

Советы по стрижке

Процесс обрезки или обрезки выполняется для достижения минимального уровня обрезки и может выполняться с использованием различных инструментов и механизмов.

При забивке свай в сухие шурфы с временной обсадной трубой оголовки свай следует заливать длиннее установленного отреза, чтобы после их врубки образовалась более прочная связь между сваями и опорой.

Когда сваи забрасываются под водой, используется другой подход, известный как «метод Треми».

В этом методе бетонные сваи заливаются с помощью тремовой трубы, которая опускается под уровень воды, а бетон заполняется под давлением. Как только жидкий раствор и другие сырьевые бетонные материалы выходят, бетон образует связь. Отрезка сваи может располагаться как над, так и под землей. Когда бетон находится над землей, он будет вытекать из головы сваи при выполнении, и из-за метода треми верхняя часть состоит из более слабого бетона, который затем следует обрезать.

Когда свая находится под землей, уровень бетона в идеале должен быть увеличен на 1 м, чтобы обеспечить длину для отсечки слабого бетона.

Как выбрать станок для резки свай

В последнее время доступность станков для резки бетонных свай чрезвычайно возросла.

Технологии сыграли важную роль в импровизации методов резки. От отбойных молотков до передовых бетонорезок произошли огромные изменения.

В настоящее время рынок заполнен множеством вариантов, которые удовлетворяют потребности различных типов, размеров и материалов свайного фундамента.

Не существует универсальной фрезы с одним ворсом. Следовательно, необходимо инвестировать в правильную машину.

Советы по покупке машины для резки свай

Перед покупкой машины для резки свай необходимо учитывать следующие моменты –

1. Установка свай из монолитного бетона может быть сложной задачей, особенно при соблюдении строгих местных норм. Перед выбором фрезы рекомендуется всегда проверять толщину арматурного стержня и ширину сваи. Правильное оборудование для резки свай должно иметь характеристики обрезки желаемой ширины.

2. В мегапроектах отливаются тысячи свай, которые необходимо своевременно и эффективно срезать. Поэтому очень важно инвестировать в резак, который оставляет первоклассную отделку и готов к окончательной обточке до уровня формы.

3. Сборные прутки обычно отливают в больших количествах, и становится невозможно вручную контролировать каждую сваю. Распространенная ошибка, которую совершают покупатели, заключается в том, что они вкладывают средства в мощное оборудование для быстрого выполнения задач, что приводит к повреждению или поломке прутков. Это увеличивает стоимость ремонта. Чтобы избежать этой лазейки, рекомендуется инвестировать в «более мягкие» фрезы.

4. В случае подвижных свай загрязненный грунт окружает столб сваи, что затрудняет вертикальную посадку сваерезного станка. Он изо всех сил пытается проникнуть в сердцевину и арматурный каркас. Для таких проектов необходимо провести дополнительные исследования, чтобы инвестировать в резаки, изготовленные специально для таких случаев.

5. Разрыхление армированного стержня должно быть принято для повышения производительности сокращения сваи.

6. Техническое обслуживание, время простоя и затраты на хранение следует учитывать при составлении бюджета, прежде чем совершать ненужную покупку.

7. Конфигурация продукта для каждого сваерезного станка должна быть изучена специально, чтобы избежать дальнейшей путаницы и задержек в проекте.

Заключение

Ни одна двухсвайная конструкция фундамента не предъявляет одинаковых требований. Следовательно, трудно купить сваерез , который наилучшим образом соответствует всем потребностям.

Обратитесь к приведенным выше советам, прежде чем инвестировать в правильное оборудование и получить хорошие результаты.

Обычные машины следующим образом: (подождите еще немного секунд для загрузки GIF-файлов)

• Spun Pile Cutter

• Hydraulic Wire Saw

• Hydraulic Breaker

• Jack Hammer

Click For Search

Поиск:

Ссылка для загрузки страницы Перейти к началу

Заявление о методе резки и обрезки свай – Заявление о методе HQ

Извините, у вас отключен Javascript! Чтобы эта страница отображалась в том виде, в каком она должна быть, включите Javascript!

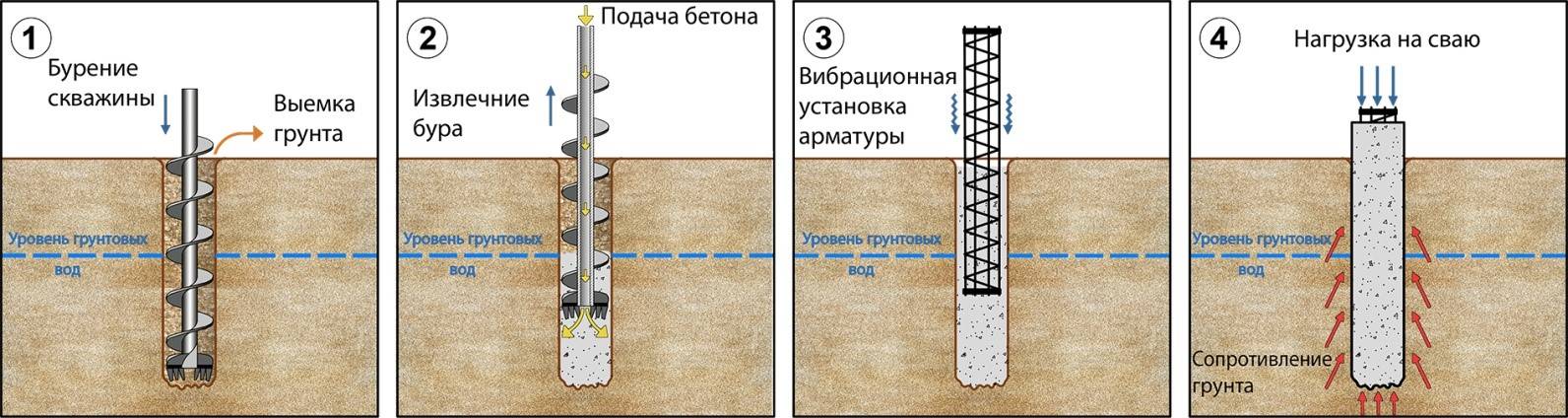

Целью настоящего описания метода является определение процедуры обрезки свай до утвержденного уровня отсечки. Общая последовательность работ может включать:

1. Шнек с соответствующей головкой
2. Бур вбит в землю на необходимую глубину.
3. Стальной арматурный каркас, опущенный в скважину, с верхней частью внахлест, заключенной в рукав из ПВХ и герметизированный герметиком для обеспечения отсутствия связи между арматурой и бетоном выше уровня среза сваи.
4. Бетонная заливка скважины
5. Мокрый бетон над разливом на уровне земли
6. Выкопан уровень земли и верхняя часть сваи «разбита» до желаемого уровня
7.  Наконечник сваи или балка сконструированы

Щелкните здесь, чтобы загрузить полный пакет для гражданского строительства

Следующие инструменты и оборудование должны быть размещены до начала работ по резке свай

• Землеройное оборудование
• Измельчители и дробилки
• Отбойные молотки и воздушный компрессор
• Ручной инструмент

Выемка грунта и разметка уровней

Территория вокруг свай должна быть очищена от любых хранящихся там материалов или оборудования. Чтобы избежать чрезмерной выемки грунта, геодезист должен проверить уровни до начала выемки грунта, чтобы определить необходимую глубину выемки грунта.

Землеройная техника должна использоваться для перемещения вынутого грунта в указанное место в соответствии с типом удаленного материала. Инспектор должен контролировать уровни. По мере приближения уровня выемки грунта к отметке отсечки механические экскаваторы заменяются ручными выемками.

Маркировка уровня среза сваи

Открытая свая должна быть очищена и осмотрена инженерами строительной площадки субподрядчика и подрядчика по укладке свай на наличие видимых визуальных дефектов.

Если свая находится в хорошем состоянии, инспектор должен отметить уровень отсечки. Строительная бригада должна вырезать с помощью шлифовальных станков кольцо на этом уровне отсечки. Во избежание повреждения сваи на уровне среза второе кольцо должно быть вырезано на 70 мм выше первого. Второе кольцо должно служить маркером остановки резки отбойным молотком.

Последние 70 мм должны быть удалены с использованием только легких отбойных молотков.

Отбойные молотки должны использоваться для подрезки свай на высоте до 70 мм выше уровня среза сваи.

Отбойные молотки и электроинструменты должны использоваться для удаления остатка бетона до уровня отсечки.

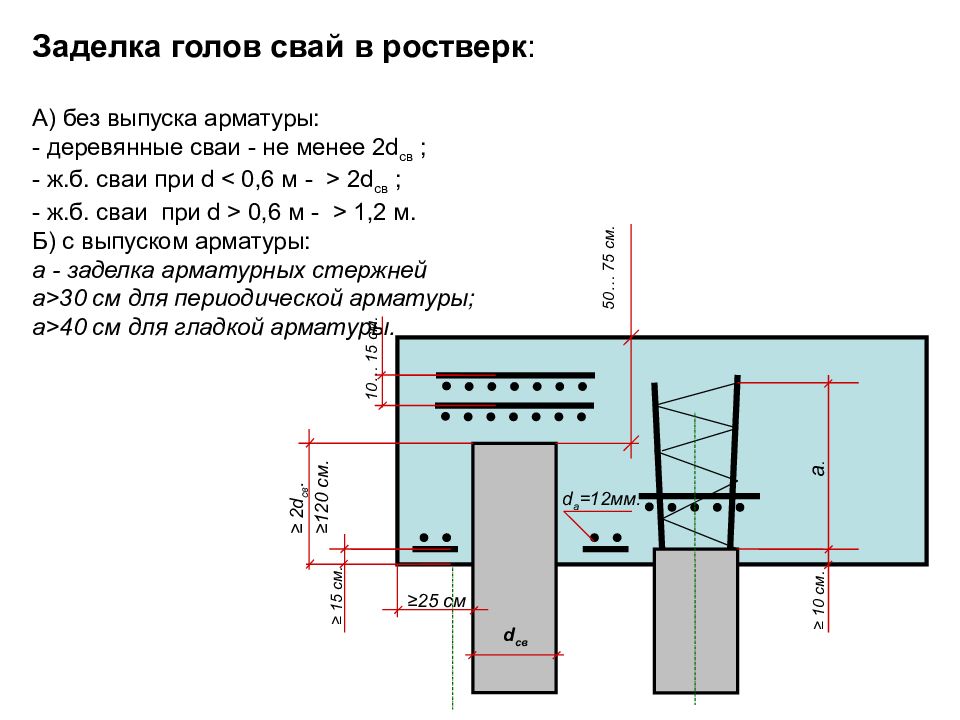

Резка и защита арматуры: Арматура сваи должна быть отрезана, оставляя 1000 мм стали для притирки. Спиральная кольцевая арматура должна быть срезана на уровне среза бетона.

Метод 2: Гидравлический сваебойный молот Taets

Система Taets из Нидерландов заменяет ручной пневматический отбойный молоток крупногабаритным гидравлическим отбойным молотком.

Отбойный молоток подвешивается к экскаватору и делает горизонтальный разрыв в свае на уровне среза.

Каждый гидроцилиндр загоняет долото в бетон, образуя горизонтальную трещину, так как создаваемое таким образом разрушающее усилие всегда ищет кратчайший путь через бетон сваи.

Этот этап занимает около 25 секунд. Стальные долота не должны проникать за арматурные стержни.

После разрушения долото углубляется в бетон (обычно на 25-40 мм).

Благодаря форме долота в сочетании с силами реакции на бетон со стороны стальной арматуры, бетон разбивается на куски и может быть удален без необходимости дальнейшего разрушения.

Метод 3: Elliot Pile Brea Метод Кинга

Этот метод включает удаление ненужной секции сваи целиком с использованием физики распространения трещин

Старший №	Описание шага	Пояснение к изображению
1	Предотвращается сцепление стальной арматуры выше конечного уровня отсечки с бетоном за счет крепления изолирующих втулок к стержням до того, как каркасы будут опущены на место.
2	Когда свая окончательно обнажается, в бетоне горизонтально просверливается отверстие диаметром 51 мм сразу за центром сваи. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
