Для чего нужна рабочая, монтажная, поперечная, наклонная и конструктивная арматура.

Арматура – гибкие или жесткие стержни, размещаемые в бетоне в соответствии с расчетами, конструктивными и технологическими требованиями.

Арматуру в ж/б конструкциях устанавливают для восприятия растягивающих напряжений или усиления сжатого бетона. В качестве арматуры применяют в основном сталь.

По назначению различают арматуру рабочую, конструктивную и монтажную.

1. Рабочая арматура – продольная растянутая арматура, обеспечивающая прочность нормальных сечений.

2. Наклонная арматура

3. Поперечная арматура (обязательно должна закрепляться по концам) Поперечная арматура препятствует образованию наклонных трещин от возникающих косых скалывающих напряжений вблизи опор, а так же связывает бетон сжатой зоны с арматурой в растянутой зоне.

2, 3 – обеспечивают прочность наклонных сечений

4. Монтажная арматура – закрепляет концы поперечной арматуры, служит для образования плоских каркасов.

 5. Конструктивная арматура воспринимает не учитываемые расчетом усилия от усадки бетона, изменения температуры, равномерно распределяет усилия между отдельными стержнями и т.п; служит для образования объемных пространственных каркасов.



Классы и марки бетона, класс и экономика бетона.

В зависимости от назначения и условий эксплуатации устанавливаются показатели качества бетона. Основной показатель – класс по прочности на осевое сжатие: В 15, В 20 МПа (от 3 до 60).

Этот показатель введен взамен показателя прочности марки бетона М200, М250 (кгс/см2).

Факторы, влияющие на прочность бетона:

1. Структура бетона и его состав (< пустот, ↑ прочность)

2. Характер напряженного состояния (лучше всего бетон работает на сжатие)

3. ↑ высоты ведет к ↓ прочности (h/b=4)

4. Способ испытания

5. Возраст бетона и условия твердения

6. Скорость загружения образцов и длительность действия нагрузки

7. Прочность бетона при динамических нагрузках в 2 раза меньше прочности при статических нагрузках.

При проектировании бетонных и ж/б конструкций в зависимости от их назначения и условий эксплуатации нормами устанавливаются показатели качества бетона:

ú Класс бетона по прочности на осевое растяжение (Bt 0,8; Bt 1,2; Bt 1,6; Bt 2; Bt 2,4; Bt 2,8; Bt 3,2) устанавливают для конструкций, работающих преимущественно на растяжение (резервуары)

ú Марка по морозостойкости (F50…F500 – число циклов замораживания – оттаивания., при которых потеря прочности будет не более 5%) устанавливают для конструкций, подвергающихся многократному замораживанию и оттаиванию.

ú Марка по водонепроницаемости (W2 … W12 — часы) назначают для конструкций, к которым предъявляют требования непроницаемости, они характеризуют давление воды (кгс/см2), время в часах, когда вода начинает просачиваться через образец.

ú Марка по средней плотности (для тяжелых бетонов D2300 … D2500, для мелкозернистых бетонов D180 … D2400, для легких бетонов D800 … D2100 – кг/м

3) назначают для ограждающих конструкций.

Классы и марки бетона на осевое сжатие определяются соответствующим составом бетонной смеси (цемент, заполнитель, вода) и подтверждаются испытаниями контрольных образцов.

Марка бетона на сжатие – среднее сопротивление сжатию бетонных кубов с размером ребра 150 мм, испытанных через 28 суток хранения при t=20±2°С. Для несущих конструкций В=7,5 и выше, для преднапряженных В=15 и выше.

Для кубов 100*1000*100 масштабный коэффициент 0,91, для кубов размером 200*200*200 -1,1.

Класс бетона по прочности на осевое сжатие –марка бетона на сжатие с учетом статистической изменчивости прочности, гарантированная на 95% (обеспеченность = 0,95).

Изменчивость оценивается методами теории вероятности. Ее параметры:

                      n

1. Rm = 1/n *∑ Ri – среднее значение временного сопротивления, где n- число образцов серии

                      n

2. S = (1/ (n-1)*∑(Ri — Rm)2)1/2 — стандарт; среднее квадратичное отклонение, характеристика изменчивости прочности, показатель качества.

3. V = S/Rm –коэффициент вариации прочности (идеал 0, в среднем по стране 0,135.)

4. по теории вероятности плотность распределения прочности подчиняется закону нормального распределения (симметричная волна)

5. число стандартов, укладывающихся в интервале от среднего значения временного сопротивления (марки) до принимаемого нормативного значения (класса) — β, хар-ка безопасности

По действующим нормам все конструкции должны иметь обеспеченность 0,95 (кирп. кладка- 0,98). β = 1,65, Q=0.05. – для ж/б

Т.о. класс определяется по формуле В = Rm – β *S = Rm*(1-β*S/ Rm)

В = Rm (Марка)* (1- β*V)

Для практического пользования В=М*0,7786*0,0981 (переаод. коэф- т) = М*0,0764

Введение класса бетона позволило влиять на экономику бетона. При качественном изготовлении бетона есть возможность экономить цемент и получать меньшую стоимость бетона. (V)

рабочая распределительная монтажная арматура хомуты

Как указывалось ранее, в качестве арматуры употребляют главным образом круглую сталь и сталь периодического профиля в виде отдельных прутков диаметром до 40 мм, а также сваренную или связанную в арматурные каркасы.

Для элементов массивных железобетонных гидротехнических сооружений, например шлюзов, имеющих большие размеры сечений, целесообразно применять стержни крупных диаметров до 90—120 мм. Кроме круглой стали, в качестве арматуры применяют сталь и других профилей.

По назначению в бетоне арматуру разделяют на рабочую, распределительную, монтажную и хомуты.

Рабочая арматура воспринимает на себя главным образом растягивающие усилия, возникающие в железобетонных конструкциях от собственного веса и внешних нагрузок.

Распределительная арматура служит для равномерного распределения нагрузок между рабочими стержнями и для обеспечения совместной работы всех стержней арматуры. Кроме того, распределительная арматура связывает рабочие стержни между собой, препятствуя смещению рабочей арматуры при бетонировании.

Распределительная арматура соединяется с рабочей сваркой или проволочной скруткой, в результате чего образуется сетка или каркас.

Хомуты служат для предохранения от появления косых трещин в балке около опор и для связывания арматуры в каркас.

Монтажная арматура никаких усилий не воспринимает и служит как для сборки каркаса, так и для обеспечения во время бетонирования точного положения рабочей арматуры и хомутов. При бетонировании монтажная арматура иногда вынимается.


Рис. 42. Типы крюков на концах гладких арматурных стержней: 1 — полукруглый крюк прп машинном гнутье: 2 — полукруглый крюк с прямым участком прн ручном гнутье

Для лучшего закрепления арматуры в бетоне концы арматурных стержней, работающих на растяжение, делают загнутыми в виде крюков (рис. 42).

Арматура периодического профиля (см. главу VI), благодаря надежной анкеровке и повышенному сцеплению с бетоном, позволяет отказаться от крюков, что способствует экономии металла.

Для совместной работы арматуры с бетоном необходимо, помимо устройства крюков, оставлять вокруг каждого стержня слой бетона; для этого расстояние в свету между отдельными рядами арматурных стержней делается не меньше 25 мм, как показано на рис. 43. На этом же рисунке показан так называемый защитный слой бетона (между арматурными стержнями и поверхностью конструкции), предохраняющий арматуру от воздействия огня при пожаре и от ржавления.


Рис. 43. Расстояние между стержнями арматуры и величина защитного слоя бетона в железобетонной балке и плите (размеры в мм): а — армированной обычной арматурой: 1 — монтажные стержни; 2 — рабочие стержни плиты; 3 — распределительные стержни плиты; 4—рабочие стержни балки; б — армированной сварными сетками и каркасами: 1 — каркасы балки; 2 — сетки плиты

В соответствии с техническими условиями толщина защитного слоя для рабочей арматуры конструкций из тяжелого бетона должна быть:
а) в плитах и стенках толщиной до 10 см — не меньше 10 мм;

б) в плитах и стенках толщиной более 10 см и в ребрах перекрытий — не меньше 15 мм;
в) в балках и колоннах при диаметре продольной арматуры до 20 мм — не меньше 20 мм, а при диаметре арматуры более 20 мм — не меньше 25 мм.

При диаметре продольной арматуры более 35 мм рекомендуется толщина защитного слоя не менее 30 мм, а при применении фасонных прокатных профилей — 50 мм.

Хомуты и поперечные стержни должны отстоять от поверхности бетона не меньше чем на 15 мм. В железобетонных трубах расстояние от стержня продольной арматуры до внутренней поверхности трубы должно быть не меньше, чем до наружной.

В сборных железобетонных конструкциях заводского изготовления из тяжелого бетона марки не менее 200 толщина защитного слоя может быть уменьшена на 5 мм, но в любом случае должна быть не меньше 10 мм для плит и 20 мм для балок и колонн.

Назначение арматуры | МОНОЛИТНЫЙ ДОМ-строительство в Москве и Подмосковье

Назначение арматуры

Под арматурой понимают гибкие или жесткие стальные стержни, размещенные в массе бетона, в соответствии с эпюрами изгибающих моментов, поперечными или продольными силами, действующими на конструкцию в стадии ее эксплуатации. Назначение арматуры — воспринимать растягивающие усилия (при изгибе, внецентренном сжатии, центральном и внецентренном растяжении), а также усадочные и температурные напряжения в элементах конструкций. Значительно реже арматуру применяют для усиления бетона сжатой зоны изгибаемых элементов, однако она высокоэффективна для армирования колонн с малыми (случайными) эксцентриситетами (центрально-сжатые колонны). В результате сцепления арматуры с бетоном в период твердения бетонной массы конструкция работает под нагрузкой как одно монолитное тело.


Гибкую арматуру применяют в виде отдельных стальных стержней и проволоки или разнообразных изделий из них (сварные рулонные или плоские сетки, сварные каркасы, канаты, пакеты и пучки), а жесткую арматуру — в виде стальных прокатных уголков, швеллеров или двутавров и используют в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях, если это экономически и технически оправдано. До отвердения бетона жесткую арматуру используют как металлическую конструкцию, работающую на нагрузку от собственного веса, веса подвешиваемой к ней опалубки и свежеуложенной бетонной смеси. Гибкая арматура получила наибольшее распространение в строительстве, так как она в большинстве случаев более экономична по сравнению с жесткой.

Являясь важнейшей составной частью железобетона, арматура должна отвечать специальным требованиям:
1) надежно работать совместно с бетоном на всех стадиях эксплуатации конструкции;

2) использоваться до физического или условного (сталь высокой прочности) предела текучести при исчерпании несущей способности конструкции;
3) обеспечивать удобство арматурных работ и возможность их механизации (пластические свойства, свариваемость).

Армирование железобетонных конструкций

а — плиты; б — балки; в — колонны; 1 — рабочая арматура; 2 — конструктивная; 3 — монтажная; 4 — поперечные стержни балок, привариваемые к рабочей и монтажной арматуре; 5 — конструктивная продольная арматура; б — хомуты каркасов колонн

Арматуру классифицируют по функциональному назначению, способу изготовления и виду поверхности. По функциональному назначению различают арматуру рабочую и монтажную.
Под рабочей понимают арматуру, площадь сечения As которой определяют расчетом на действие внешних нагрузок. В зависимости от воспринимаемых усилий рабочую арматуру подразделяют на продольную 1 и поперечную 4. Продольная рабочая арматура воспринимает продольные усилия. Располагают ее параллельно наружным граням элементов. Поперечная арматура направлена перпендикулярно продольной. Она воспринимает поперечные усилия. Термин поперечная арматура включает в себя хомуты и отогнутые стержни (отгибы), а термин «хомуты» — поперечные стержни сварных каркасов и хомуты вязаных каркасов. Содержание рабочей продольной арматуры в элементах железобетонных конструкций определяют отношением общей площади сечения As рабочих стержней к сечению Аb бетона. Это отношение μ= As /Ab, называемое коэффициентом армирования, часто выражают в процентах.

Под монтажной (продольной и поперечной) понимают арматуру, устанавливаемую без расчета (по конструктивным или технологическим соображениям). Она предназначается для более равномерного распределения — распределительная арматура 2, сосредоточенного усилия между отдельными стержнями рабочей продольной арматуры или для сохранения проектного положения продольной и поперечной арматуры в конструкциях — монтажная арматура 3 при бетонировании.

Монтажную арматуру устанавливают также для частичного воспринятия неучитываемых расчетом усилий от усадки и ползучести бетона, температурных напряжений, местных напряжений от сосредоточенных сил и в местах изменения направления арматуры, случайных напряжений, возникающих при изготовлении и хранении конструкций, и воздействии на них монтажных и транспортных нагрузок — конструктивная арматура. Диаметр d монтажной арматуры принимают не менее 10… 12 мм. Диаметр хомутов в вязаных каркасах внецентренносжатых линейных элементов принимают не менее 0, 25d и не менее 5 мм, где d — наибольший диаметр продольных стержней; диаметр хомутов в вязаных каркасах изгибаемых элементов принимают не менее: при h 800 мм — 8 мм. В сборных элементах, при их подъеме и транспортировании, монтажные стержни используют как рабочие.

Конструктивную поперечную арматуру устанавливают у всех поверхностей элемента, вблизи которых ставится продольная ненапрягаемая или напрягаемая арматура, для улучшения ее совместной работы с бетоном. Ее применяют в виде поперечных стержней сварных рулонных или плоских сеток, охватывающих продольную арматуру балок, или шпилек, привариваемых или привязываемых к продольным ненапрягаемым стержням, или в виде замкнутых хомутов. Шаг конструктивной поперечной арматуры хомутов принимают не более 600 мм и не более удвоенной ширины грани элемента, вблизи которой ставится продольная арматура. У боковых граней балок высотой более 700 мм конструктивные продольные стержни устанавливают с шагом s =400 мм. Площадь сечения одного стержня принимают Asl =0, 001sbb где bb = 0, 5Ь, но не более 200 мм. Кроме воспринятая усилий от неравномерной усадки бетона по длине элемента, ползучести бетона, температурных деформаций эти стержни сдерживают также раскрытие наклонных трещин на боковых гранях элемента.

В наше неспокойное время двери в вашем доме или квартире должны быть прочными — это ясно каждому.

Мой блог находят по следующим фразам
• метод термоса
• технологическая схема на монолитные колонны и балкки
• бетонирование перекрытий в скользящей опалубке
• вертикальная блочная опалубка
• температурно-осадочные швы
• гидроизоляционные работы кладки

Классификация арматуры и технические требования к сталям

Классификация арматуры и технические требования к сталям

Классификация арматуры. Арматура железобетонных конструкций воспринимает в основном растягивающие усилия. Это дает возможность, применяя ее совместно с бетоном, изготовлять железобетонные конструкции разнообразного назначения. Из железобетона выполняют конструктивные элементы зданий и сооружений, работающие не только на сжатие, например колонны, но и на изгиб и растяжение — плиты, балки, фермы для перекрытия больших пролетов. Стальную арматуру классифицируют по назначению, способу изготовления и последующего упрочнения, форме поверхности и способу применения.

По назначению различают арматуру рабочую и монтажную. Рабочая арматура воспринимает усилия, возникающие под действием нагрузок на конструкцию. Количество арматуры рассчитывают в соответствии с этими нагрузками. В зависимости от ориентации в железобетонной конструкции рабочая арматура может быть продольной или поперечной.

Продольная рабочая арматура воспринимает усилия растяжения или сжатия, действующие по продольной оси элемента. Например, в изображенной на рис. 15 балке, опирающейся по концам, продольная рабочая арматура выполнена из стержней, которые сопротивляются растягивающим усилиям в нижней зоне конструкции. Для восприятия усилий, действующих при изгибе под углом 45° к продольной оси балки, стержни отгибают. В колоннах продольную арматуру устанавливают для повышения сопротивляемости усилиям сжатия.

Рис. 15. Армирование балки:
1 — распределительная арматура, 2, 3. 5 — продольные рабочие арматурные стержни, 4 — поперечная арматура (хомуты), 6 — монтажные петли

Поперечная арматура воспринимает усилия, действующие поперек оси балки. Такую арматуру выполняют в виде хомутов либо расположенных поперечно отрезков стержней в сварных каркасах и сетках.

Монтажную арматуру устанавливают в зависимости от конструктивных и технологических требований. Ее подразделяют на распределительную и конструктивную. Распределительная арматура позволяет закреплять рабочую арматуру в проектном положении. В этом важное технологическое значение распределительной арматуры. Кроме того, она служит для более равномерного распределения усилий между отдельными стержнями рабочей арматуры. Стерэкни рабочей и распределительной арматуры сваривают либо связывают в единый пространственный каркас или плоские сетки. Иногда распределительную арматуру используют для тОго, чтобы придать арматурному каркасу необходимую жесткость.

Конструктивная арматура служит для восприятия таких усилий, на которые конструкцию не рассчитывают. В частности, сюда относятся усилия от усадки бетона, температурных изменений. Конструктивную арматуру обязательно устанавливают в местах резкого изменения сечения конструкций, где происходит концентрация напряжений. Конструкции, подвергающиеся действию динамических нагрузок, например подкрановые балки и консоли колонн, на которые они опираются, также нуждаются в конструктивной арматуре.

По способу изготовления стальную арматуру железобетонных конструкций подразделяют на горячекатаную стержневую и холоднотянутую проволочную.

Стержневую арматуру поставляют в прутках диаметром не менее 12 мм и длиной до 13 м, проволочную диаметром З…8мм — в мотках или бунтах массой до 1300 кг.

По способу последующего упрочнения горячекатаная арматура может быть термически упрочненной, т.е. подвергнутой термической обработке, или упрочненной в холодном состоянии — вытяжкой, волочением.

По форме поверхности различают арматуру периодического профиля и гладкую. Стержни арматуры периодического профиля снабжены выступами, благодаря которым улучшается сцепление ее с бетоном. На поверхности проволочной арматуры для этой цели создают рифы (вмятины). Гладкую арматуру выпускают в виде горячекатаных стержней диаметром 6…40 мм или проволоки диаметром 3…8 мм. Чтобы исключить проскальзывание гладкой арматуры в бетоне, ее заанкери-вают.

По способу применения при армировании железобетонных конструкций различают напрягаемую арматуру, подвергаемую предварительному натяжению, и ненапрягаемую.

В некоторых случаях используют так называемую жесткую арматуру в отличие от обычно применяемых гибких стержней и проволоки. Жесткую арматуру выполняют из сортового проката — швеллеров, двутавров, равнобоких и неравнобоких уголков. До отвердевания бетона такая арматура работает как металлическая конструкция на нагрузку от собственного веса, веса прикрепляемой к ней опалубки и свежеуложенной бетонной смеси. Жесткую арматуру применяют при бетонировании большепролетных перекрытий, сильно загруженных колонн нижних этажей многоэтажных зданий.

Рис. 16. Сцепление арматуры с бетоном:
1 — бетон, 2—гладкая арматура, 3 — арматура периодического профиля

Технические требования к арматурной стали. К ним относятся требования по прочности, пластичности, свариваемости, хладноломкости.

Прочность определяют путем испытания образцов стали на растяжение. Основной характеристикой прочности малоуглеродистых арматурных сталей служит предел текучести.

Прочность горячекатаной стержневой арматурной стали существенно — в несколько раз — повышают термическим или термомеханическим упрочнением, проволочной — холодным деформированием. Термическое упрочнение состоит из закалки и частичного отпуска стали. Закалку осуществляют нагревом стержней до температуры 800…900 °С и быстрым охлаждением, отпуск — нагревом до температуры 300…400 °С и постепенным охлаждением. Термомеханическое упрочнение производят путем нагрева, пластического деформирования и последующей термообработки арматуры. Это повышает прочность стержневой арматуры до 1800 МПа.

Проволочную арматурную сталь упрочняют холодным деформированием, пропуская ее через несколько последовательно уменьшающихся в диаметре отверстий. Чтобы получить структуру стали, необходимую для такого холодного волочения, проволоку подвергают предварительной термообработке — патентированию. Оно заключается в нагреве проволоки до температуры 870…950 °С, быстром охлаждении до температуры 500 °С, выдержке и охлаждении на воздухе. По такой технологии изготовляют высокопрочную арматурную проволоку.

Прочностные характеристики арматуры нормируют, как правило, по сопротивлению растягивающим усилиям. В некоторых конструкциях арматуру используют как элемент, усиливающий работу бетона на сжатие. В этом случае нормируют сопротивление арматуры сжатию. Его принимают равным расчетному сопротивлению при растяжении, но не более 400 МПа.

Пластические свойства арматурных сталей важны для нормальной работы железобетонных конструкций под нагрузкой, механизации арматурных работ. Снижение пластических свойств стали может стать причиной хрупкого (внезапного) разрыва арматуры в конструкциях, хрупкого излома напрягаемой арматуры в местах резкого перегиба или при закреплении в захватах. Поэтому пластические свойства арматурных сталей обязательно нормируют. Пластичность характеризуют полным относительным удлинением после разрыва образца, %, а также по результатам испытания на загиб в холодном состоянии.

Свариваемость арматурных сталей характеризуется надежным сварным соединением, отсутствием трещин и других пороков металла в швах и прилегающих зонах. Это свойство используют при изготовлении сварных каркасов и сеток, стыковке стержневой арматуры. Горячекатаные малоуглеродистые и низколегированные арматурные стали свариваются хорошо. Нельзя сваривать стали, упрочненные термически или вытяжкой, так как в результате сварки эффект упрочнения у

Правила подбора арматуры | buildingbook.ru

Железобетон сейчас очень востребован т.к. имеет ряд преимуществ по сравнению с другими технологиями (мы рассматривали сравнение железобетона и стальных конструкций в статье «Сравнение железобетона и металлокаркаса»):

— Более низкая стоимость по сравнению с металлокаркасом в большинстве случаев;

— Высокая пожаростойкость конструкции;

— Высокая коррозионная стойкость, обеспечиваемая защитой арматуры бетоном;

— Высокая скорость монтажа для сборного железобетона;

— Большой ассортимент готовых изделий из железобетона;

— Разработано достаточно много типовых серий на здания и хорошо отработана технология монтажа.

По прогнозам железобетон и в будущем будет одним из основных строительных материалов.

В этой статье мы разберем основные правила подбора арматуры, конструктивные требования.

Определение

Железобетон – это композиционный материал из бетона и стали, это не 2-а разнородных материала: бетон и сталь, а новый материал, в котором сталь и бетон работают совместно, дополняя друг друга.

Бетон, как и любой другой искусственный камень, хорошо работает на сжатие, но плохо сопротивляется изгибу и растяжению. Использование арматуры и бетона вместе позволяет использовать преимущества как бетона (хорошо работает на сжатие и имеет хорошую пожаростойкость), так и арматуры (имеет хорошие показатели на растяжение).

Бетон, благодаря своей плотности и непроницаемости хорошо защищает стальную арматуру от коррозии. Кроме этого бетон имеет хорошую теплоёмкость и относительно низкую теплопроводность, поэтому он хорошо защищает арматуру при пожаре.

Запатентована данная технология была в 1867 г. французом Ж.Монье, но и до него известны случаи применение железобетона в России и Англии.

Как работает железобетон

Цель армирования легко показать на железобетонной балке, работающей на изгиб.

виды, таблица, старые и новые

Содержание

Строительство любого здания, кроме малых архитектурных форм, никак не обходится без использования арматуры.

Арматурная сталь выполняет массу задач, основная из которых – помощь в формировании железобетонных конструкций. Выпускается она в большом количестве вариаций. Классификация арматуры подразумевает деление ее на разные типы, предназначаемые для разных, иногда прямо противоположных требований.

Стальная арматура для строительных каркасов

В этой статье мы рассмотрим, что такое классы арматуры, какими они бывают, как определить правильный арматурный класс и т.д.

Особенности и назначение

Стоит понимать, что использование арматуры, классов и ее разновидностей – сфера довольно широкая. Применяют ее для разных задач, в том числе не только строительных.

Основное направление – сборка несущих каркасов железобетонных конструкций. Сама суть железобетонных конструкций заключается в сочетании арматурных каркасов и монолитного бетона.

Без внутреннего металлического стержня бетон быстро растрескивается и разрушается. Если же в нем присутствует строительная арматура, то все меняется.

Читайте также: обзор стеклопластиковой арматуры, список плюсов и минусов, сфера применения.

Прочность железобетонных конструкций в разы выше, их можно ставить в положение с разносторонне направленными нагрузками и т.д.

Также арматурная сталь и создаваемая из нее строительная арматура задействуется, когда надо выполнить какие-либо серьезные монтажные работы, что-то закрепить или зафиксировать в одном положении.

Применяется строительная арматура и в других, более специфичных целях.
к меню ↑

Классификация

Строительная сфера огромна, в ней легко запутаться даже профессионалу. Большое количество задач требует большого количества разных по своей структуре и назначению материалов, и строительная арматура – не исключение.

Классификация арматуры была придумана как раз для всевозможного упрощения и унификации процессов.

Класс арматуры или класс арматурной стали – это специальное обозначение, так называемая маркировка, обозначающая предельные прочности стержня, его допустимые размеры, определение задач и т.д.

Ориентироваться во всем том разнообразии, которое нам предлагает строительная арматура, позволяет таблица арматурных классов.

Таблица эта очень проста, и содержит в себе несколько колонок. В первой маркировка, а дальше указываются ее параметры:

  • вес;
  • предельные диаметры;
  • выдерживаемые нагрузки и сопротивление;
  • возможность или невозможность встраивать ее состав напряженных железобетонных конструкций и т.д;
  • относительное удлинение;
  • длина стержня.

Таблица арматурны классов

Таблица бывает короткой и расширенной. Таблица крупного образца может содержать в себе массу параметров, для простых обывателей совершенно незнакомых, сокращенная таблица содержит только краткий минимум необходимой информации.
к меню ↑

Классы и их различия

Арматурная сталь и стержни делятся на конкретные классы, у каждого есть своя маркировка. Есть старые и новые обозначения.

В гражданском и промышленном строительстве используется арматура:

Первой указана, так называемая старая маркировка. Основывается она на старом ГОСТ, который применялся еще в советские времена. Сейчас строители понемногу отходят от него, принимая за основу новые марки.

Читайте также: что относят к фонтанной арматуре, и для чего она необходима?

Тем более что отличий между ними, кроме конечно названия, практически нет. Рассмотрим конкретные различия между классами.

Первые два образца – монтажная арматура. Как вы уже наверняка знаете, стержни имеют разный профиль, от гладкого до рифленого или серповидного.

Гладкий профиль делается только для арматуры ненапряженной, предназначенной для монтажных работ. Устанавливать их в каркас несущих конструкций запрещено. У них не хватит прочности, да и отсутствие граней ухудшает сцепление с бетоном.

Арматура А3 с рифленым профилем

Изделия первого класса имеют диаметр от 6 до 40 мм и гладким профилем. Изделия второго класса выпускаются с рифленым профилем, диаметрам от 10 до 80 мм, а в некоторых случаях и больше.

Арматура А3 и выше выпускается с рифленым профилем. Именно класс А3 считается самым популярным.



data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Стержни класса А3 обладают уникальным сочетанием прочности, сопротивления напряжением, а также имеют рифленый профиль. Арматурная сталь класса А3 долговечна и очень прочна, ее с лихвой хватает на покрытие большинства строительных задач.

Стоимость арматуры А3 не слишком высокая, в отличие от моделей высоких классов, что тоже хорошо выделяет ее на фоне остальных. Диапазон рабочих диаметров равен 8-40 мм.

В отличие от арматуры А3, класс А4 выдерживает больше нагрузок, и лучше справляется с ролью каркаса для сильно напряженных конструкций, к примеру, фундамента дома.

Классы А5 и А6 в гражданском строительстве своего применения не нашли. Для него они слишком дороги, если так конечно можно выражаться. Предел их рабочих характеристик превышает любые возможные требования и нормы в гражданском строительстве.

Закупают их для промышленности, где необходимо возводить прочнейшие несущие конструкции под масштабные проекты, типа огромных цехов, заводов выдерживающих массу тяжелого оборудования и т.д.

Для производства стержней всех классов в наше время используется арматурная сталь 3-5СП, если подразумеваются стандартные углеродные образцы, и  25Г2С или 35ГС, если нужна сталь легированная
к меню ↑

Дополнительная маркировка

Нами уже были рассмотрены основные виды арматуры, а также таблица классов. Однако на этом различия между ними не заканчиваются. Существуют дополнительные маркировочные знаки, обозначающие те или иные особенности конкретного стержня.

К примеру, запись типа А3К – это определение стержня арматуры класса А3 с дополнительной защитой от коррозии. Добавление марки «К», означает что сталь обработали специальными составами, она будет долговечнее, не поддастся коррозии, по крайней мере, в первое время, но и обойдется вам дороже.

Стойкая к коррозии арматура А4 на складе

Добавление буквы «С», означает что арматура легко сваривается. Различить запись очень легко, достаточно взглянуть на последнюю букву в аббревиатуре. Например, арматура класса А500С, типичный образец сварных строительных стержней.

Тут нужно понимать, что далеко не каждый класс такой арматурной продукции легко соединяется с другими металлами посредством сваривания. В некоторых ситуациях сталь плохо держит сварку, да и не всегда такие задачи перед ней стоят.

Вязка большинства арматурных каркасов сводится к соединению стержней проволокой или муфтами. Сварке в ней отводится второстепенная роль.

Это впрочем, не значит, что можно обойтись совсем без сварных изделий, для чего и придумали выпускать дополнительный подкласс, предназначенный в том числе, и для удобного сваривания с другими металлоконструкциями.

Есть и другие, менее популярные элементы аббревиатуры, но их мы рассматривать не будем. Интересующимся, поможет полная таблица классов.
к меню ↑

Классификация арматуры (видео)


к меню ↑

Другие виды

Существует и понятие, запорная или трубопроводная арматура. Это отдельная разновидность оборудования, используемая в сантехнике. В ней есть свои классы, в том числе самый важный – класс герметичности.

Класс герметичности влияет на то, насколько качественно узел отрабатывает в трубопроводе. Без герметичности невозможно осуществить сборку нормального трубопровода, поэтому на показатель герметичности, обращают серьезное внимание.

Вам же нужно знать только то, что уровень герметичности узла указывается в его характеристиках, которые можно просмотреть при покупке.
к меню ↑

Определение на глаз

Любая армированная строительная конструкция, так или иначе, состоит из арматуры. Дабы не путаться в типах конструкций и их каркасах, желательно уметь различать стержни на глаз, хотя бы их основные характеристики.

Пример гладкой арматуры класса А1

Такое умение поможет вам в будущем. К тому же, развить его не так сложно. Строительная арматура сильно отличается от промышленной, а стержни первых классов с их отличием в профиле и вовсе распознаются без какого-либо труда.

Все что от вас требуется – запомнить несколько правил, и дальше следовать им каждый раз, когда от вас требуется распознать, что же за продукция лежит под ногами.

В первую очередь смотрим на профиль стержня. Гладкий профиль – это всегда первый, реже второй класс. Изделия третьего и выше класса с гладким профилем не выпускаются вообще. Соответственно, рифленый профиль – свидетельство того, что перед вами арматура класса А3 или выше.

Дальше смотрим на диаметр, вес и протяжность. Образцы класса А3 и А4 имеют сходные диаметры, но последний, как правило, крупнее, делается из более качественной стали.

Промышленные изделия классов А5 и А6 легче определить, когда вы их уже видели. Но в общих чертах и можно описать, как укрупненная сталепрокатная продукция, с большой длиной и укрупненным серповидным или кольцевым профилем.

Выучив эти простые правила, вы научитесь отличать один класс от другого, без привлечения документации. Все остальное придет с опытом.

Статьи по теме:



Портал об арматуре » Виды » Что нужно знать о маркировке и видах арматуры?

рабочая арматура — это… Что такое рабочая арматура?


рабочая арматура

3.28 рабочая арматура : Арматура, служащая для восприятия в основном растягивающих усилий от собственного веса конструкций и внешних нагрузок, а в отдельных случаях, также и сжимающих усилий, назначаемая по расчету конструкций.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • рабочая (аэродинамическая) характеристика вентилятора
  • Рабочая балка

Смотреть что такое «рабочая арматура» в других словарях:

  • РАБОЧАЯ АРМАТУРА — стержни арматуры, предназначенные для воспринятая внутренних усилий, развивающихся в элементах железобетонной конструкции под действием нагрузки. Р. а. располагается гл. обр. в растянутой зоне сечения железобетонного элемента. Необходимое… …   Технический железнодорожный словарь

  • Продольная рабочая арматура — – воспринимает усилия растяжения или сжатия, действующие по продольной оси элемента. Например, в изображенной на 55 балке, опирающейся по концам, продольная рабочая арматура выполнена из стержней 2, 3, 5, которые сопротивляются… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Арматура рабочая — – арматура, устанавливаемая по расчету. [СНиП 52 01 2003, МСН 52 01 2013] Арматура рабочая – стержни арматуры, предназначенные для воспринятая внутренних усилий, развивающихся в элементах железобетонной конструкции под действием… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • арматура рабочая — Арматура, рассчитанная на полное восприятие внутренних усилий определённого направления в армируемой конструкции [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] арматура рабочая Устройства и детали (клапаны,… …   Справочник технического переводчика

  • Арматура распределительная — – рабочая арматура, предназначенная для вовлечения в совместную работу в конструкции отдельных арматурных стержней. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Арматура распределительная – арматура …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Арматура косвенная — – поперечная (спиральная, кольцевая) арматура центрально сжатых элементов железобетонных конструкций, предназначенная для повышения их несущей способности. [СНиП I 2] Арматура косвенная – кольцевая или спиральная арматура продольно… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Арматура несущая — арматура монолитных железобетонных конструкций, способная воспринимать  монтажные и транспортные нагрузки, возникающие при производстве работ, а  также нагрузки от  собственного веса бетона и опалубки. [СНиП I 2] Арматура несущая… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Арматура поперечная — – рабочая арматура, располагаемая в поперечном направлении армируемой конструкции. [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Арматура поперечная (хомуты) – арматура, объединяющая продольные… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Арматура продольная — (расчетная) – расчетная арматура, предназначаемая для восприятия растягивающих и части сжимающих усилий в железобетонной конструкции. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ и м. А. А. Гвоздева,… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • арматура несущая — Арматура монолитных железобетонных конструкций, способная воспринимать монтажные и транспортные нагрузки, возникающие при производстве работ, а также нагрузки от собственного веса бетона и опалубки. [СНиП I 2] арматура несущая Рабочая арматура,… …   Справочник технического переводчика

14 Типы сантехники и трубопроводной арматуры — названия и изображения

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Принципы водопровода вашего дома довольно просты. Пресная вода под давлением поступает в такие приспособления, как раковины, ванны, душевые и унитазы. Вода нагревается, проходя через водонагреватель (см. «Как работает водонагреватель?»), Прежде чем отправиться к приборам.

Сточные воды выводятся из дома через дренажные трубы и оттуда в канализацию или септическую систему. Вентиляционные трубы помогают отводить воду и выводить канализационные газы наружу.

Чтобы убедиться, что все работает без сбоев, существуют различные виды сантехнической арматуры для типичной водопроводной системы. Вот некоторые из наиболее распространенных:

Типы фитингов

  • Переходник
  • Зубчик
  • Муфта
  • Крест
  • Втулка с двойной резьбой
  • Колено
  • Механическая втулка
  • Ниппель
  • Заглушка и заглушка
  • Редуктор
  • Тройник
  • Соединение
  • Клапан
  • Звено

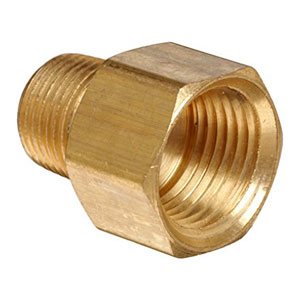

Адаптер

Адаптеры соединяют трубы разных типов.Поскольку на одном конце переходник может быть охватываемым или охватывающим, он может поворачивать трубку с охватом или охватом.

Если концы не имеют резьбы, их оставляют для приваривания, пайки или приклеивания к трубе. Переходники используются для труб из ПВХ и меди.

Заусенец

Заусенец соединяет шланги с трубами. Обычно это мужчина на одном конце. Другой имеет колючую трубку, которая представляет собой заостренный конус с выступом.

Он также может иметь зажим для фиксации. Шипы сделаны из пластика, если по ним идет холодная вода, и из латуни, если по ним идет горячая вода.

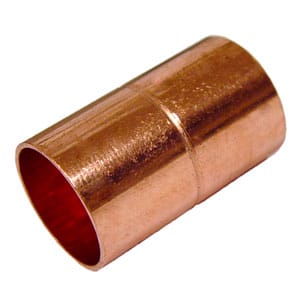

Муфта

Муфта позволяет легко соединить две трубы одинакового диаметра и одного типа. Его также используют для ремонта сломанной или протекающей трубы. Наряду с обычной муфтой, двумя другими типами являются компрессионная муфта и скользящая муфта .

Обжимной фитинг соединен между двумя трубами через резиновые уплотнения или прокладки с обеих сторон, что предотвращает утечку. Муфта скольжения включает в себя две трубы, одна из которых выдвигается из другой трубы на разную длину для ремонта определенной длины поврежденной трубы.

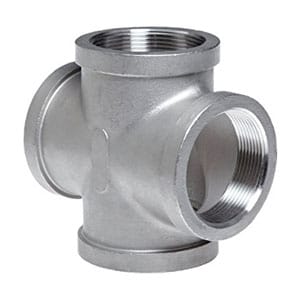

Крестовина

Крестовина имеет отверстия на всех четырех концах и может соединять четыре трубы. Крестовина бывает с тремя входами и выходом или тремя выходами и входом.

Поскольку они являются точкой соединения четырех труб, они подвергаются большему напряжению, чем другие типы фитингов, и обычно изготавливаются более жесткими, чем другие фитинги.

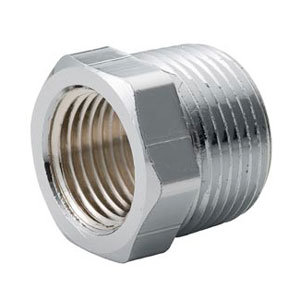

Втулка с двойной резьбой

Это тип ниппеля, но он имеет резьбу как на внутренней, так и на внешней стороне.Поскольку это центральное отверстие имеет резьбу (нарезку) как сверху, так и снизу, оно называется двусторонним.

Втулка с двойной резьбой также является типом редуктора, но не имеет гибкости редуктора. Втулка с двойной резьбой обычно является внутренней.

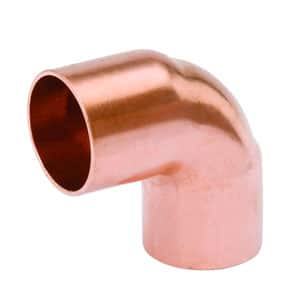

Колено

Неудивительно, что этот тип фитинга имеет изгиб, напоминающий сустав руки. Они помогают потоку воды менять направление. Локти бывают разных градусов, включая 22,5, 45 и 90 градусов.

Варианты колена редуктора также существуют для случаев, когда диаметры соединяемых трубопроводов различаются. Угольники могут быть из разных материалов, чаще всего женские.

Механическая втулка

Соединяет две трубы с помощью винта или другого приспособления. Это упрощает установку фитинга. Механическая втулка или муфта обычно изготавливаются из резины, которая вставляется в металлический кожух (зажим из нержавеющей стали).

Когда зажим затягивается, он сжимает резину внутри, чтобы обеспечить плотное уплотнение.Поскольку этот фитинг можно слегка согнуть, он может компенсировать небольшие перекосы в труднодоступных местах.

Ниппель

Это короткий фитинг, который может быть изготовлен из таких металлов, как медь, латунь, сталь или хлорированный поливинилхлорид (ХПВХ). Вместо того, чтобы соединять две трубы, ниппель соединяет две штуцера.

Если он имеет непрерывную резьбу, это закрытый ниппель. Обычно они мужские и бывают разной длины.

Связано: ПВХ и ХПВХ (в чем разница?)

Заглушка и заглушка

Заглушки и заглушки используются для закрытия отверстий труб во время проверок и ремонта.Основное отличие состоит в том, что вилка — вилка, а крышка — розетка. Чаще всего имеют резьбу заглушки и заглушки.

Заглушки и заглушки изготавливаются из нескольких материалов, включая металл, пластик или резину, и их можно приваривать, паять, приклеивать или ввинчивать в трубу.

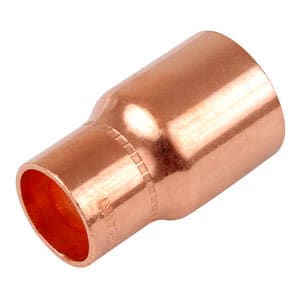

Редуктор

Этот фитинг уменьшает расход и тем самым уменьшает его. Редукторы бывают двух типов. Концентрический переходник соединяет две трубы на одной оси, а эксцентрический переходник используется для соединения труб разного диаметра.

Концентрический редуктор выглядит как конус, а эксцентриковый редуктор выглядит как раструб со смещенными осевыми линиями. Они предотвращают образование пузырьков воздуха в трубах.

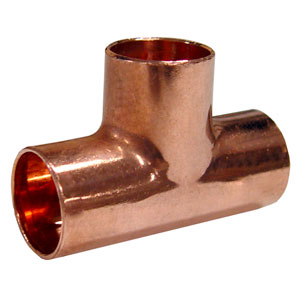

Тройник

Тройник имеет вход и выход и имеет форму буквы «Т». Эти фитинги бывают разных размеров и считаются более прочными, чем крестовины.

Отводной тройник применяется в системах отопления, использующих воду. Они имеют указатели направления и должны быть правильно установлены для работы системы.

Union

Соединения могут иметь как наружную, так и внутреннюю резьбу. Они похожи на муфты, но разница в том, что муфты легко снимаются, что делает их удобными для обслуживания или плановой замены в будущем.

Муфта, напротив, более прочная, и ее необходимо вырезать. Соединение состоит из трех частей: гайки, охватываемого конца и внутреннего конца. Гайка используется для соединения мужского и женского концов.

Клапан

Клапаны позволяют регулировать поток жидкости.Есть разные типы, включая дросселирование, невозврат и изоляцию. Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в канализации. Их также называют обратными клапанами .

Запорная арматура изолирует часть водопроводной системы, чтобы ее можно было обслуживать или поддерживать. Эти клапаны либо оставляют открытыми, либо оставляют закрытыми все время. Однако, поскольку они могут потребоваться в экстренных случаях, их следует время от времени проверять, чтобы убедиться в их работоспособности.

Дроссельные клапаны регулируют давление и количество жидкости. Поскольку это вызывает нагрузку на механизм, они имеют тенденцию изнашиваться быстрее, чем другие клапаны. Они обычно устанавливаются рядом запорные клапаны.

Wye

Этот фитинг выполнен в форме буквы «Y» и предназначен для соединения трех труб. Y-образные фитинги позволяют трубам менять высоту и разветвляться на линии пресной воды или стоки.

Стыки похожи на тройники, но более плавный наклон снижает трение и турбулентность в воде.Этот фитинг чаще всего используется для соединения вертикальной водосточной трубы с горизонтальной.

Похожие сообщения:
.

Типы трубопроводной арматуры, используемой в трубопроводе

Что такое трубная арматура?

Трубные фитинги — это компонент трубопровода, который помогает изменять направление потока, например, колена, тройники. Изменяет размер трубы типа переходников, тройников переходников. Подключите различные компоненты, такие как муфты, и остановите потоки, такие как колпачки.

В трубопроводе используются различные типы фитингов. Фитинги, используемые в трубопроводных работах, перечислены ниже.

  • Колено
  • Тройник
  • Редуктор
  • Union
  • Муфта
  • Переходники
  • Olet (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet)
  • Cap10
  • 000
  • 000
  • 000 Обжимной ниппель
  • Заглушка
  • Втулка
  • Компенсатор
  • Конденсатоотводчик
  • Изгиб с большим радиусом
  • Фланцы
Types of Pipe Fittings in Piping

В приведенной выше таблице перечислены наиболее широко используемые стандартные фитинги.Эти стандартные детали кованы или кованы. Для изготовления кованой арматуры используются только бесшовные трубы. Из плиты изготавливают сварную арматуру большого диаметра.

Эти фитинги доступны с различными типами торцевых соединений.

Pipe Fittings End Connection Type Трубная арматура Тип торцевого соединения

Трубное колено

Колено используется чаще, чем любая другая трубная арматура. Это обеспечивает гибкость при изменении направления трубы. Колено в основном доступно двух стандартных типов: 90 ° и 45 °.Однако его можно сократить до любой другой степени. Доступны колена двух типов: с коротким радиусом (1D) и с длинным радиусом (1,5D).

90 degree and 45 degree Elbow Piping Courses

Колено 90 градусов

Колено 90 градусов устанавливается между трубой для изменения направления трубы на 90 градусов. Доступны в форме с длинным и коротким радиусом.

Колено под углом 45 градусов

Колено под углом 45 градусов устанавливается между трубой для изменения направления трубы на 45 градусов.

Elbow Short vs Long

Колено с большим радиусом

В колене с большим радиусом радиус осевой линии равен 1.В 5 раз больше номинального размера трубы или, можно сказать, в 1,5 раза больше диаметра трубы. Обычно в трубопроводах используются отводы с длинным радиусом, поскольку потеря давления меньше по сравнению с отводом с коротким радиусом. Для этого требовалось больше места, чем для локтя с коротким радиусом.

LR SR Elbow

Колено с коротким радиусом

В отводе с коротким радиусом радиус осевой линии равен номинальному размеру трубы, или вы можете сказать, умноженное на диаметр трубы. Колена с коротким радиусом используются в условиях ограниченного пространства. Однако он имеет большой перепад давления из-за резкого изменения направления потока.

LR SR Elbow example

Переходное колено

Переходное колено 90 предназначено для изменения направления, а также для уменьшения размера трубы в системе трубопроводов. Редукционный отвод устраняет необходимость в одном фитинге и сокращает время сварки более чем на треть. Кроме того, постепенное уменьшение диаметра по всей дуге редукционного колена обеспечивает меньшее сопротивление потоку и снижает влияние турбулентности потока и потенциальной внутренней эрозии. Эти функции предотвращают значительный перепад давления в линии.

Reducing Elbow

Отвод трубопроводов

Отводы трубопровода с большим радиусом используются в линиях транспортировки жидкости, требующих очистки скребками. Благодаря большому радиусу и плавному изменению направления изгиб трубы имеет очень меньший перепад давления, и возможен плавный поток жидкости и скребка. Повсеместно доступны отводы труб 3D и 5D. Здесь D — размер трубы.

Pipe Bend

Отводы под углом

Отводы под под углом — это не стандартные фитинги, они изготавливаются из труб. Обычно они предпочтительны для размера 10 дюймов и выше, потому что отвод большого размера стоит дорого.Использование углового колена ограничено водопроводом низкого давления. Колено под углом может быть выполнено из 2, 3 и 5 частей.

Miter Bend

Возврат — отвод на 180 градусов

Отводы на возврат используются для изменения направления на 180 °. Доступны короткие и длинные модели. Возвращает используются в нагревательной спирали, теплообменник, бак для вентиляции и т.д.

Returning elbows

Труба Тройник

Труба Тройник используется для распределения или сбора жидкости из трубы выполнения. Это короткий отрезок трубы с 90-градусным ответвлением в центре.В трубопроводе используются два типа тройника: равномерный / прямой тройник и переходной / неравномерный тройник.

equal and unequal tee. Straight and reducing tee.

Тройник прямой

В прямом тройнике диаметр ответвления такой же, как диаметр трубы участка (коллектор).

Переходной тройник

У переходного тройника диаметр разветвителя меньше диаметра трубы участка (коллекторной)

Тройник с решеткой

Тройник с решеткой, также известный как тройник со скребком, используется в трубопроводах, которые свиньи.Ветвь тройника имеет приваренную изнутри ограничительную планку для предотвращения попадания скребка или скребка в ветвь. Стержни приварены к ответвлению таким образом, чтобы обеспечить свободный проход скребка из спускной трубы.

Barred Tee - Pigging tee

Тройник с тройником / боковой

Это тип тройника с ответвлением под углом 45 ° или под углом, отличным от 90 °. Тройник-тройник позволяет соединять одну трубу с другой под углом 45 °. Этот тип тройника снижает трение и турбулентность, которые могут препятствовать потоку.Тройник тройник также известен как боковой.

Wye lateral Tee

Крестовина

Крестовина также известна как четырехходовой фитинг. Крест имеет один вход и три выхода (или наоборот). Обычно крестовины не используются в технологических трубопроводах для транспортировки жидкости. Но кованые кресты — обычное дело для спринклерных систем пожаротушения.

cross for piping

Редукторы трубы

Редукторы трубы изменяют размер трубы. В трубопроводе используются два типа переходников: концентрический и эксцентрический.

Конический переходник для трубы или Конический переходник

В Концентрическом переходнике, который также известен как конический переходник, центры обоих концов находятся на одной оси.Он поддерживает высоту центральной линии трубопровода. Когда центральные линии большей и меньшей трубы должны оставаться одинаковыми, используются концентрические переходники.

eccentric and concentric reducer

Эксцентриковый переходник

В эксцентриковом переходнике центры обоих концов находятся на разных осях, как показано на изображении. Он поддерживает высоту BOP (низа трубы) трубопровода. Когда одна из внешних поверхностей трубопровода должна оставаться неизменной, требуются эксцентриковые переходники.

Смещение = (больший внутренний диаметр — меньший внутренний диаметр) / 2

Редуктор обжима

Обжимка похожа на редукторы, но имеет небольшой размер и используется для соединения труб с трубами меньшего диаметра с резьбой или сваркой муфт.Как и редукторы, они также доступны в концентрическом и эксцентричном исполнении. Доступны обжимки с разными типами концов. Например, оба гладких конца или один простой и один резьбовой конец.

Pipe Swage Types of swage

Заглушки для труб

Заглушки закрывают конец трубы. Заглушки для труб используются в тупике трубопроводной системы. Он также используется в коллекторах трубопроводов для будущих соединений.

cap

Заглушки

Концы заглушек используются с фланцем для соединения внахлест. В этом типе фланца заглушка приварена к трубе встык, тогда как фланец свободно перемещается по заглушке.В основном это фланцевая деталь, но она покрывается стандартом ASME B16.9, поэтому считается трубопроводной арматурой.

stub end

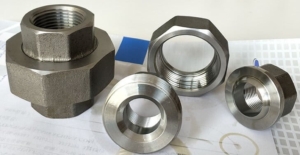

Штуцер для труб

Муфты используются в качестве альтернативы фланцевому соединению в трубопроводах низкого давления с малым внутренним диаметром, где демонтаж трубопровода требуется чаще. Соединения могут быть с резьбой или под приварку. В соединении три детали: гайка, охватывающая часть и охватываемая часть. Когда охватывающий и охватываемый концы соединяются, гайки обеспечивают необходимое давление для герметизации соединения.

Pipe union

Трубная муфта

Доступны три типа муфт;

  • Полная муфта
  • Полумуфта
  • Переходная муфта
full and half coupling

Полная муфта

Полная муфта используется для соединения труб с малым внутренним диаметром. Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Это могут быть резьбовые или раструбные типы.

Полумуфта

Полумуфта используется для ответвления малого диаметра от резервуара или большой трубы.Он может быть резьбовым или гнездовым. Он имеет гнездо или конец резьбы только с одной стороны.

Переходная муфта

Переходная муфта используется для соединения труб двух разных размеров. Он похож на концентрический переходник, который поддерживает осевую линию трубы, но имеет небольшие размеры.

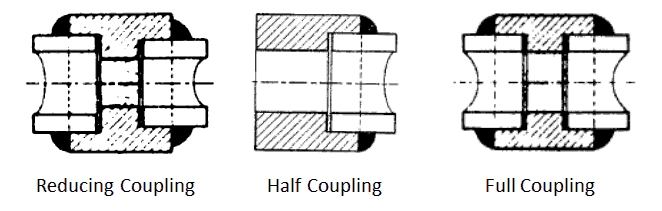

reducing half and full coupling

Трубный ниппель

Ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на каждом конце или на одном конце. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов.Ниппели используются в трубопроводах низкого давления.

pipe Nipple weld Both end threaded nipple

Фитинги для сварки внахлест и резьбовые фитинги

Фитинги для сварки внахлест и резьбовые фитинги являются кованными изделиями и классифицируются в зависимости от их номинального давления и температуры. Доступны они размером от 1/8 дюйма до 4 дюймов. Эти фитинги доступны в четырех классах давления-температуры.

  • Фитинги класса 2000 доступны только с резьбой.
  • Фитинги класса 3000 и 6000 доступны как с резьбой, так и с сваркой внахлест.Фитинги класса
  • 9000 доступны только для сварки муфт.

Эти фитинги используются для трубопроводов малого диаметра и низкого давления.

Колено под приварную втулку

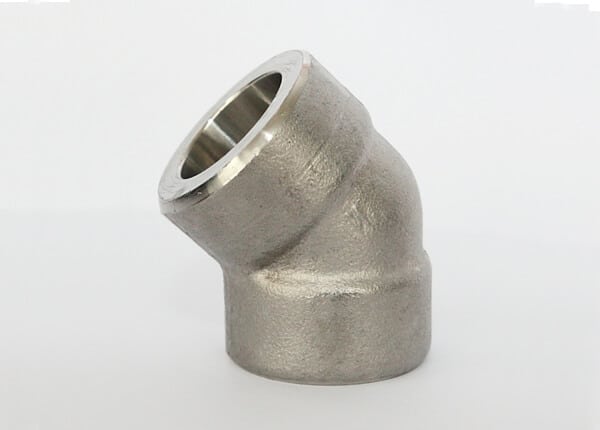

45 degree Socket weld elbow Socket weld 90 elbow

Тройник и крестовина Приварная муфта Тип

Socket weld Tee socket weld cross

Фитинги для труб с резьбой

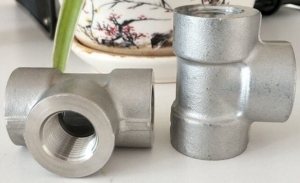

threaded Tee threaded elbow 45 threaded cross

Фитинги для труб Размеры фитингов должны соответствовать требованиям стандарта,

  • для кованых изделий WP) Размеры указаны в
    • ASME B16.9 — который является стандартным для заводских сварных фитингов для сварки встык для размеров от NPS 1⁄₂ до NPS 48 дюймов и
    • И B16.28 — который является стандартным для сварных стальных отводов с коротким радиусом и возвратных труб для размера NPS 1 ⁄₂ до NPS 24 дюйма
  • Для кованых фитингов Размеры указаны в
    • ASME B16.11 — стандарте для кованых стальных фитингов, который охватывает фитинги для сварки внахлест и резьбовые соединения

Особая благодарность Софи Ши Г-н.Том за предоставленные изображения. Вы можете посетить их веб-сайт для получения дополнительных сведений о продукции.

Софи Ши — www.lianfachina.com

Мистер Том — http://sinopipefittings.com

.

Фитинги

Чугун — это общее название для любого жидкого чугуна с высоким содержанием углерода, разливаемого в виде отливки. Когда используется для обозначения трубы, чугун (иногда называемый серым чугуном) представляет собой особый тип, в котором свободный графит (углерод) находится в форме хлопьев. Чугунные трубы были введены в Соединенные Штаты в 1817 году.

Ковкий чугун — это особый тип чугуна, в котором свободный графит имеет форму конкреций или сфероидов. (Другие названия высокопрочного чугуна — чугун с шаровидным графитом или чугун с шаровидным графитом.) Трубы из ВЧШГ были представлены на рынке в 1955 году.

Хотя эти два чугуна почти идентичны химически, они совершенно разные в металлургическом отношении. В настоящее время устаревший стандарт для чугунных труб (ANSI / AWWA A21.6 / C106) требует прочности железа 18/40 (сопротивление разрыву при разрыве 18000 фунтов на кв. Дюйм и кольцевой модуль разрыва 40000 фунтов на квадратный дюйм). Хотя испытание на растяжение не было обязательным требованием. Согласно стандарту, испытание на растяжение трубы из серого чугуна даст результат теста примерно 20 000 фунтов на квадратный дюйм без измеряемого предела текучести или удлинения.

Текущий стандарт для труб из ковкого чугуна (ANSI / AWWA A21.51 / C151) требует минимального класса 60-42-10 (предел прочности на растяжение 60000 фунтов на кв. Дюйм, предел текучести 42000 фунтов на квадратный дюйм и удлинение 10%). Железные трубы, изготовленные в соответствии с этим стандартом, должны иметь ударопрочность минимум 7 фунт-футов по результатам испытания по Шарпи. (Сравните трубы из серого чугуна с ударопрочностью примерно 2 фунт-сила-футов или меньше.)

Разница в физических свойствах этих двух материалов почти полностью объясняется различием формы свободного графита.Форма графита определяется в момент затвердевания и становится узловатой за счет добавления магния в ванну расплавленного железа. Хотя чугун был лучшим инженерным материалом, доступным для производства труб в течение почти пятисот лет, разработка труб из высокопрочного чугуна позволила получить продукт гораздо лучшего качества.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
