расчет материала, угол и длина ската, снятие размеров и формулы

Содержание статьи:

Частные застройщики все чаще обращаются к проектам, в которых предусмотрена сложная планировка крыши. Это позволяет придать постройке оригинальный вид, выгодно выделить ее среди окружающих строений. Учитывая немалую стоимость строительных материалов, необходимо правильно провести расчет кровли, чтобы не платить за излишки или не остаться в разгар работы без облицовки. Подобные вычисления могут потребоваться и в случае замены изношенного покрытия. Правильно рассчитать крышу дома можно самостоятельно с помощью обычной рулетки и таблицы умножения.

Выбор типа крыши

Расчет кровли нужен для закупки достаточного количества материалов без большого перерасхода

Крыша должна эффективно противостоять ветровым и снеговым нагрузкам, защищать помещения от солнечного излучения и осадков.

Конструктивно кровельные системы подразделяются на такие категории:

  • Плоские. Не подразумевают обустройства чердачного пространства и сложной стропильной системы. На плиту перекрытия настилается и сплавляется рулонный материал типа рубероида и его модификаций. Минус в том, что с такой поверхности крайне медленно сходят осадки. Это приводит к застойным явлениям, иногда на доме начинают расти кусты, трава и даже деревья. Применяются такие решения, когда на площадке предполагается обустройство оранжереи, бассейна или места для отдыха. Проще всего рассчитать кровлю по размерам дома, добавив к результатам потребность в материале для парапета или для закрытия боковой части плиты перекрытия.
  • Скатные. Сооружения более дорогие, сложные в проектировании и строительстве. Но в плане эксплуатации намного удобнее. Если правильно рассчитать материал на крышу, останется минимальное количество обрезков, которые последствие можно пустить на ремонт. Потребуется обустройство несущей системы, однако это нельзя причислить к недостаткам. Свободное пространство под крышей имеет практически неограниченную сферу применения. Покрытие без стороннего вмешательства очищается от влаги.

Если приоритет отдается объемным формам, есть смысл рассмотреть их разновидности. Ограничения касаются только расходов владельцев недвижимости на труды инженеров и строителей. Необходимо рассчитать угол наклона крыши, количество утеплительных, гидроизоляционных материалов и все это грамотно собрать.

Разновидности скатных крыш

Существуют такие типы скатных крыш:

  • односкатные — самые простые и бюджетные варианты, представляющие собой наклонные плоскости прямоугольно формы, установленные под определенным углом к горизонтали;
  • двускатные — состоят из двух поверхностей, соединенных коньковым профилем;
  • четырехскатные (шатровые) — довольно популярные конструкции, в которых треугольные скаты сходятся в одной верхней точке;
  • вальмовые — состоят из двух треугольных фрагментов на фронтонах и двух трапеций по бокам;
  • полувальмовые — являются аналогами предыдущих, с тем отличием, что фронтоны имеют форму трапеции, а над ними находится треугольное покрытие;
  • многощипцовые — представляют собой напоминающую башню конструкцию с множеством внутренних и внешних скатных поверхностей.

Чтобы максимально точно провести расчет крыши, лучше всего воспользоваться одной из компьютерных программ. После введения данных о ширине и глубине здания, высоте и типе кровельной системы, программа выдает количество материала и рекомендуемую схему его укладки с минимальным количеством отходов. Если такой возможности нет, высчитать потребность можно путем применения несложных формул.

Планирование утепления и водосточной системы

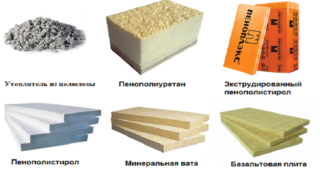

Разновидности утеплителей

Кровельное покрытие выполняет не только эстетическую и водоотводную функцию. От качества и правильности сборки крыши зависит степень комфорта в чердачном помещении и находящихся ниже жилых комнатах.

Первое, о чем нужно подумать, – утепление конструкции. Существует несколько вариантов, каждый из которых имеет свои особенности, достоинства и недостатки.

Наиболее распространены такие материалы:

  • пенопласт;
  • минеральная вата;
  • пенополиуретан;
  • экологическая вата.

В качестве каркаса для укладки используется обрешетка, которая изготавливается из металлического профиля (для профнастила) или из бруса (для плиточных покрытий). Посчитать потребность в утеплителе несложно — площадь укладки соответствует площади внутренней поверхности кровли, ограниченной лобовой доской. Выносная часть крыши не отделывается.

Составляющие водосточной системы

Другим функциональным элементом дома является водосточная система. Она состоит из таких частей:

  • крюки, предназначенные для крепления системы к строению;
  • желоба для приема стоков и их отвода от выноса стоков от кровли;
  • воронки, являющиеся переходниками от желобов до вертикальных труб;
  • вертикальные каналы, принимающие в себя стекающие с кровли стоки и направляющие их в дренажную систему.

Водосточная система рассчитывается так, чтобы сползающий снег проходил сверху нее, но она улавливала водяные потоки. В конструкцию включаются колена, отводы, ливнеприемники для подземной канализации и ревизии для периодической прочистки коммуникаций.

Протяженность водоотвода рассчитывается по внешнему периметру кровли с учетом расстояний для накладки труб и желобов, которые составляют 3-4 см для каждого стыка.

Снятие размеров и углов скатов крыши

Правильный расчет крыши дома или мансарды определяет не только оптимальность процесса строительства. От его качества зависит дальнейшая эксплуатация здания.

Перед замером параметров следует поискать проектную документацию на дом, из которой можно узнать все необходимые данные. К сожалению, найти нужные бумаги получается не всегда. В таких случаях нужно приготовиться к работам на высоте.

Потребуется:

  • строительная каска;
  • страховочные приспособления;
  • защитные очки и перчатки;
  • рулетка, уровень;
  • нивелир;
  • миллиметровая бумага;
  • рейсшина;
  • готовальня;
  • лестница;
  • карандаши и резинка.

Снимать нужно размеры крыши по высоте и длине сторон. Необходимо определять ее геометрический центр для вычисления вертикалей. Если скаты одинаковы, достаточно замерить один из них. По итогам замеров нужно сделать подробный чертеж с указанием всех параметров по высоте, горизонтали и диагонали.

Формулы расчетов площади кровли

Самая сложная крыша с ломанными гранями представляет собой совокупность простых фигур в виде прямоугольников, квадратов и треугольников. Рассчитывать кровлю совсем не сложно, если иметь правильные данные, полученные из проекта или самостоятельными измерениями.

Нужно учитывать и такие параметры:

  • шаг и ширину стропила;
  • вынос кровли за лобовую доску;
  • выбор материала для проведения теплоизоляции;
  • угол уклона крыши;
  • квадратура выноса за пределы стен.

Варианты расчета настолько просты, что их может выполнить даже начинающий застройщик.

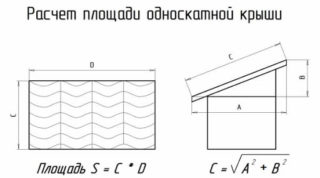

Односкатная крыша

Покрытие в такой конструкции представляет собой простой прямоугольник.

Здесь расчет материала производится по формуле S=C×D, где:

  • S — площадь;
  • C — ширина;
  • D — длина.

Следует учитывать, что покрытие не собирается впритык из отдельных фрагментов. Во всех случаях, когда кровля монтируется из рулона, панелей, плит и листов, делается нахлест, который забирает 10-20 % площади отдельных элементов. Исходя из этого, следует добавлять эту составляющую в расчет.

Дальше необходимо определить, сколько нужно водостоков.

  • Желоб не устанавливается под возвышающейся и боковыми частями крыши, стена защищается гидроизоляцией.
  • В качестве материала выбирается пластик, железо или алюминий.
  • Под выносом кровли устанавливаются желоба и трубы повышенной проходимости, так как они будут принимать стоки со всей крыши.

Водосточная система устанавливается после окончания монтажа кровли для определения оптимального расстояния от ее края.

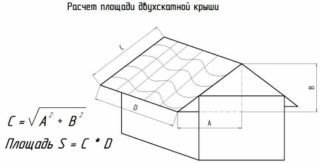

Двускатная крыша

Расчет двухскатной крыши проводится по аналогии с односкатными кровлями. Как правило, такие конструкции имеют правильную прямоугольную форму, если строение аналогичной конфигурации. Здесь нужно замерить расстояние от конька до края выноса и ширину ската.

Затем применяется формула S=C×D×2.

Как и в предыдущем примере добавляется площадь, которая будет израсходована на накладку элементов покрытия.

При проектировании водостока учитываются такие нюансы:

  • Общая протяженность желобов равна двойному размеру ширины крыши + 40 см на кронштейны и 10% на накладку.
  • Воронки и трубы устанавливаются на каждом углу, чтобы обеспечить отвод воды при интенсивных осадках.
  • Желоба устанавливаются с небольшим возвышением посередине для свободного стока воды.

Рекомендуется приобретать кровельный материал с запасом от 10% потребности для компенсации ошибок при монтаже и замены поврежденных в процессе эксплуатации фрагментов.

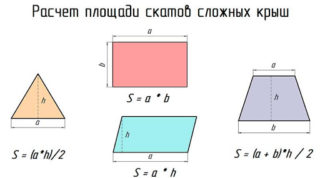

Вальмовая, полувальмовая, шатровая многоскатная крыша

Нужно использовать такие формулы:

  • для прямоугольника — S=C×D;
  • для треугольника — S=(C×D):2.

Останется сложить результаты и получить искомое число с добавлением к нему процентов на нахлест, запас и брак.

Количество желобов определяется по результатам замеров периметра крыши. Для этого потребуется рулетка, карандаш и лестница, если планируется замена старого покрытия.

Четырехскатные крыши домов разновидности — Кровля и крыша

Стропильная система четырехскатной крыши

Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше. Качество кровли обеспечивается прочностью стропильной системы.

Четырехскатная крыша своими руками

Особенности крыши из четырех скатов

  1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона — это экономия на стройматериалах и трудозатратах;
  2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют деформированию крыши под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше;
  3. Конструкция и устройство стропильной системы вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры;
  4. В плане архитектурного соответствия четырехскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам;
  5. Эстетичность четырехскатной крыши доказана практикой и временем – такие конструкции используются с тех времен, как люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Каким образом будет конструироваться стропильная система четырехскатной крыши, зависит от того, какая будет кровля – шатрового типа или вальмовая. Поэтому стоит подробнее рассмотреть эти разновидности четырехскатной крыши, их особенности и устройство.

Устройство вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов, и финишного декоративного и защитного покрытия. По типу крепления стропильная система вальмовой крыши подразделяется на висячую и и наслонного типа. Наслонная схема стропильной системы четырехскатной крыши в исполнении более экономична, проще в монтаже и по конструкции. Системы стропил

Важн

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству. Как сделать 4-х скатную крышу: устройство, узлы

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши - датская и голландская

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

  • эстетичность;
  • высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
  • более качественный сброс воды и быстрое время высыхания;
  • высокие теплоизоляционные качества;
  • устойчивость к морозам;
  • четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.












Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Вальмовая (голландская)

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Полувальмовая

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

Шатровая

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Как построить полувальмовую крышу своими руками

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:
Классическая шатровая крыша под укладку металлочерепицы

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.






Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

  • Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
  • Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

  • Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
  • Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.






Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.



Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.



Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.






Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внут

Выбор кровли на односкатную крышу: какой материал лучше

Одна из самых простых в техническом плане и дешевых вариантов — это именно односкатная крыша, которая может быть выполнена как в «холодном», так и в «теплом» исполнении. Но, несмотря на простоту конструкции, есть целый ряд нюансов, которые требуется знать, прежде чем приступать к строительству. Сейчас именно эти моменты и рассмотрим.

Особенности, преимущества и недостатки односкатной крыши

Конструктивно односкатная кровля представляет собой ряд стропил, которые опираются на два мауэрлата, закрепленных на стенах на разных уровнях. В качестве кровельного покрытия для таких крыш могут применяться практически все существующие материалы.

Среди плюсов такой конструкции прежде всего выделяют:

  • Минимальный расход строительных материалов.
  • Более доступная стоимость строительства по сравнению с другими типами крыш.
  • Возможность выполнять монтажные работы самому или с одним помощником.
  • Высокая устойчивость к ветровым нагрузкам, такая кровля практически не обладает парусностью.
  • Могут возводиться как на отдельно стоящих зданиях, так и на пристройках к ним.

Ради справедливости отметим и недостатки, которые также имеются:

  • Подвержена снеговым нагрузкам, в регионах, где этот фактор играет особую роль, необходимо возведение усиленной стропильной системы.
  • При обустройстве такой крыши приходится отказаться от чердачного помещения или оно будет небольшим.
  • По внешнему виду такое решение несколько проигрывает более сложным по форме кровлям.

Но все-таки невысокая стоимость и простота монтажа перевешивает все объективные минусы.

Обращаем внимание! Чтобы снизить воздействие снеговой нагрузки, на этапе проектирования следует правильно подобрать уклон ската.

На какую высоту поднимать стену

Именно этот вопрос и появляется, когда определен оптимальный уклон. Сразу скажем, односкатные крыши можно делать с уклоном от 5 до 60 градусов. Правда, с увеличением этого показателя возрастает перепад высот между мауэрлатами и увеличивается ветровая нагрузка. По этой причине оптимальным считается показатель в пределах 10–30 градусов.

Определить перепад высоты между стенами поможет школьная математика. Для этого вам потребуется знать тангенс угла уклона ската, а также длину (расстояние между стенами с мауэрлатами). Расчет выполняется по простейшей форме:

La = Lb x tgA; где:

La — перепад по высоте в см;

Lb — расстояние между стенами с мауэрлатами;

tgA — тангенс угла уклона.

Найти значение тангенса для определенного угла без проблем можно в интернете. Так, для односкатной крыши с уклоном 30 градусов и расстоянием между стенами в 6 метров потребуется перепад высоты 3,48 м.

Какой материал выбрать для стропил односкатной крыши

Доску для этих целей выбирают исходя из двух показателей — величины пролета, который будет перекрываться (длина стропильной ноги), а также необходимого для обустройства теплой крыши слоя утеплителя.

Учитывая то, что в большинстве центральных регионов страны требуется минимум 19 см минеральной ваты, чаще всего для стропил выбирают доску сечением 200 х 50 мм. Этих показателей вполне достаточно и по прочностным характеристикам, а для длинных пролетов существует несколько схем усиления растяжками, о которых поговорим позже.

Если говорить о «холодной кровле», то в большинстве случаев на стропильную систему используют доску сечением 150 х 50 мм, делается это исключительно в целях экономии.

Обращаем внимание! Рекомендуемый слой утеплителя выбирается для каждого отдельного региона, поэтому сечение стропил для них может быть увеличено.

Подготовка каркаса для односкатной крыши

Если в помещении требуется ровный потолок, тогда кровельная система будет включать и потолочные балки. В этом случае собирать каркас под кровлю можно целыми треугольными секциями. Но, практика показала, что гораздо проще и удобней монтировать его отдельными сегментами. В этом случае строительство вполне по силам и одному человеку.

Какой материал использовать

Для возведения односкатной крыши потребуется сухой лес хотя бы первого сорта. Применение влажной доски или бруса чревато появлением плесени, что недопустимо для теплых кровель. Для строительства потребуется:

  • На мауэрлаты — брус сечением 100 х 150 мм. Брать брус с большими размерами нецелесообразно.
  • На стропила и растяжки — доска 200 х 50 мм.
  • На обрешетку — доска, лучше обрезная, сечением 150 х 25 мм или брусок, рекомендуемый производителями кровельных покрытий.

Обращаем внимание на необходимость обработки всего леса средствами огнебиозащиты. Такая пропитка снижает пожарную опасность материала, предотвращает появление плесени и повреждение доски насекомыми.

Установка основных стропил

В первую очередь монтируют мауэрлаты. Они крепятся к стенам при помощи анкерного крепежа. Если плотность стеновых материалов недостаточна, то их подвязывают на проволоку или устанавливают на арматуру (шпильки), которые вмуровываются в кладку.

Потолочные балки крепят к мауэрлату при помощи гвоздей или усиленных уголков, а к стене на специальные стальные карманы, рассчитанные на такую нагрузку.

Технология монтажа стропил заключается в следующем:

  • Подрезают и устанавливают две крайние стропильные ноги по торцам крыши. Крепят чаще всего на те же усиленные металлические уголки с двух сторон.
  • Между установленными элементами конструкции натягивают 3-4 ряда шнура, который будет играть роль маяков для установки следующих деталей.
  • Все оставшиеся стропильные ноги монтируют, регулируя их положение по маякам. Схема крепления остается та же.

Обращаем внимание на точность регулировки положения по шнурам-маякам. Если допустить ошибки на этом этапе, плоскость поверхности кровли не будет ровной, а это сразу бросится в глаза.

Установка растяжек

Растяжки выполняют функцию усиливающих элементов, которые предотвращают изгиб стропил под воздействием скопившего на крыше снега. Делают их из той же доски, что и стропильные ноги. Существует ряд нормативных требований, которые регламентируют установку растяжек:

  • Если расстояние между стенами (величина пролета) не более 4,5 м., то установка растяжек (подстропильных ног) не требуется.
  • При величине до 6 м устанавливают одну растяжку, которая упирается в лежень, закрепленный на высокой стене, и поддерживает стропильную ногу посередине.
  • Если размер пролета превышает 6 метров, то желательно делать упор на стену, которая делит помещение пополам. При еще больших расстояниях применяют сложные комбинированные схемы монтажа упоров.

Обращаем внимание! В регионах со значительной снеговой нагрузкой установка растяжек рекомендована и при меньших размерах пролета. Это несколько повысит расход материалов, но избавит от форс-мажорных ситуаций в особо снежные зимы.

Выбор изоляционных пленок и утеплителя

Для жилых помещений целесообразно делать именно теплую односкатную кровлю. Это избавит от лишних расходов на отопление. В продаже можно найти мембранные пленки различного назначения и несколько типов утеплителей, которые применяются в кровельном деле.

По своим эксплуатационным характеристикам они во многом сходны, поэтому рекомендовать определенного производителя не имеет смысла.

Для монтажа «теплой крыши» вам потребуются:

  • Пароизоляция — мембранная пленка, пропускающая теплый, насыщенный парами воздух только в одну сторону. Благодаря этому все тепло остается в помещении, а утеплитель не намокает под воздействием пара. Отличаются по плотности и паропроницаемости. Обращаем внимание на необходимость монтажа правильной стороной внутрь помещения. Крепится на нижнюю часть стропил.
  • Гидроизоляция — предназначена для защиты утеплителя от осадков, которые могут проникнуть в кровельный пирог при протечках по основному кровельному покрытию. Также сделана по мембранной технологии, отличается высокой прочностью. Укладывается на стропила под контробрешетку.
  • Утеплитель — для скатных кровель применяют стекловату, минеральную или базальтовую вату. Эти материалы обладают небольшой теплопроводностью, благодаря чему препятствуют утечкам тепла из помещения. Нужный пирог набирают из нескольких слоев с обязательным перекрытием стыков нижнего ряда. В отдельных случаях для утепления используют и различные виды пенопласта. Но если в доме есть мыши, то от такого варианта все-таки лучше отказаться.

Обратим внимание только на один важный момент — не стоит сильно экономить и покупать наиболее дешевый материал с минимальной теплоизолирующей способностью, высоким паропроницанием, особенно, если производитель вам неизвестен. Это приведет к утечкам тепла, появлению конденсата. Оптимальный выбор — товары средней ценовой категории.

На какие сооружения рекомендуется односкатная крыша

Односкатные кровли могут монтироваться практически на любых зданиях. Ограничение заключается в значительной длине перекрываемого пролета, так как при значительных размерах придется одну стену делать существенно выше, чтобы создать требуемый уклон. А это не всегда удобно.

Такие крыши чаще всего делают на хозяйственных и бытовых помещениях, гаражах, сараях для хранения инвентаря, пристройках к основным зданиям. То есть, на таких сооружениях, где отсутствует необходимость в организации большого чердачного помещения. В последнее время кровли этого типа ставят и на жилых домах, при грамотном дизайнерском подходе получают довольно интересный результат.

Выбор кровельного материала

Для односкатной кровли лучше выбирать материалы, которые доказали свою эффективность при малых уклонах. Если стропильная система усилена растяжками, то удельный вес материала не играет особой роли. Рекомендуется перекрывать такую крышу крупногабаритными листовыми материалами, это позволяет избавиться от лишних стыков, что только повышает надежность конструкции.

На практике в качестве основных материалов для односкатных крыш применяют:

Металлочерепица

Оцинкованный метал с декоративно-защитными полимерными покрытиями. Отличается небольшим весом, практически не выгорает на солнце, устойчива к перепадам температур.

Довольно просто монтируется, по внешнему виду напоминает натуральную черепицу благодаря оригинальному профилированию поверхности. Правда, лишний шум под дождем никуда не денешь, поэтому на «холодные кровли» лучше не использовать.

Мягкая кровля

Глушит практически любые звуки. Отлично выдерживает температуру и ультрафиолет, служит более 20-30 лет.

Но стоит отметить, что при укладке на скатах с малым уклоном требует не только сплошной обрешетки, но и герметичного гидроизоляционного ковра.

Кроме того, из небольших размеров отдельных черепиц скорость укладки нельзя назвать высокой.

Композитная черепица

По сути, та же металлочерепица, только небольших размеров. Есть отличия и в покрытиях, в которые добавляют слюду и другие минеральные элементы.

Благодаря этому смотрится практически как натуральная черепица. Отличается хорошей устойчивостью к различным климатическим воздействиям, служит не менее 30 лет. Единственный недостаток — высокая стоимость.

Профнастил

По своей структуре материал аналогичен металлочерепице, отличается только профилем поверхности. Благодаря волнам обладает большей жесткостью, поэтому более устойчив к механическим повреждениям.

Отличается меньшей стоимостью, кроме того, скаты длиной до 6-8 метров можно перекрывать одним листом без лишних стыков.

Шумит при дожде, поэтому применения на неутепленных кровлях лучше избегать.

Ондулин

Можно считать современным заменителем привычного шифера. Легкий материал, практически не создающий нагрузки, выпускают в различных цветовых исполнениях.

Представляет собой прессованные волокна целлюлозы, пропитанные битумом. Механическая прочность невысока, при небольших уклонах требует сплошной обрешетки.

Среди минусов отмечают склонность выгорать на солнце, деформации под воздействием летних температур, а также низкую морозоустойчивость.

Фальцевая кровля

Неплохой вариант для односкатных крыш. Благодаря ровной поверхности можно качественно сделать фальцы, в том числе и двойные, что обеспечит высокую надежность покрытия.

Среди минусов отмечают невысокую устойчивость к ударным нагрузкам, что связано с небольшой толщиной металла. При желании можно сделать односкатную крышу с покрытием из алюминия или меди.

Обращаем внимание! Какое бы кровельное покрытие не было выбрано, необходимо соблюдать технологию монтажа, рекомендованную производителем. В противном случае протечек не избежать.

Как сделать крышу четырехскатную — самая подробная инструкция!

Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.

Как сделать крышу четырехскатную

Как сделать крышу четырехскатную

Содержание статьи

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе. Стропильная система четырехскатной крыши

    Стропильная система четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

  2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
  3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.
Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.
Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крышиКраткое описание
Классическая

Классическая

Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая

Шатровая

Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша

Датская вальмовая крыша

Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая

Полувальмовая

Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.
В датскую крышу можно встроить полноценные вертикальные окна

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам

Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Цены на различные виды бруса

Брус

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Рубероид крепится строительным степлером

Укладка бруса

Укладка бруса

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м. Установленные анкеры

    Установленные анкеры

  3. Установите в отверстия анкера. Их можно делать из строительной арматуры периодического профиля, катанки или шестигранника соответствующих диаметров, но в верхней части обязательно должна быть резьба. Для мауэрлата достаточно анкеров диаметром 8 мм.
  4. Замерьте расстояние от каждой шпильки до края стены и запишите этот параметр на горизонтальной поверхности армирующего слоя. Это намного ускорит дальнейший процесс установки мауэрлата.
Расстояние записывается на поверхности армирующего слоя

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Подготовка бруса

Подготовка бруса

Цены на популярные модели дисковых пил

Дисковые пилы

Создаются соединения в четверть

Создаются соединения в четверть

Поднимайте по очереди заготовки на верх стены, положите рядом со шпильками и отметьте места высверливания отверстий. Делается это при помощи угольника. Приставьте его катет к одной стороне бруса, а второй подведите к шпильке и нарисуйте линию. Проделайте такую же операцию и с другой стороны шпильки, на поверхности бруса должно быть две параллельные линии. Теперь перенесите расстояние, записанное на армирующем поясе, на брус и сделайте метку центра отверстия.

Заготовки укладываются рядом со шпильками

Заготовки укладываются рядом со шпильками

Отмечаются места сверления отверстий

Отмечаются места сверления отверстий

Высверлите отверстие и уложите мауэрлат на место. Не забывайте постоянно делать гидроизоляцию. С большим усилием затяните гайки и прижмите мауэрлат к армирующему поясу. По такому же алгоритму укладывайте оставшиеся элементы по периметру дома. Все готово – можно начинать строить стропильную систему.

Сверлятся отверстия

Сверлятся отверстия

Гидроизоляция пристреливается степлером

Гидроизоляция пристреливается степлером

Затягиваются гайки

Затягиваются гайки

Изготовление опорных горизонтальных прогонов

Профессионалы между собой такую конструкцию называют «табуретка». Это очень ответственный элемент стропильной системы, двух одинаковых вариантов на все случаи жизни не существует. Мастер должен принимать конкретное решение на месте с учетом особенностей дома и стропильной системы. Но как мы уже отмечали, идеальный вариант – сооружать четырехскатную стропильную систему по проекту. Он обязательно нужен для всех жилых строений, без проекта дом нельзя сдавать в эксплуатацию. Это значит, что к нему не подключат инженерные коммуникации, в нем не пропишут жильцов, его нельзя продавать или завещать по наследству. Юридически строение не существует, не имеет стоимости, непригодно для жилья. Так что обязательно заказывайте изготовление проектной документации.

Готовое перекрытие и мауэрлат

Готовое перекрытие и мауэрлат

Все стороны «табуретки» должны располагаться на одинаковом удалении от мауэрлата, в противном случае возникнет проблема с креплением стропильных ног.

Схема сбора табуретки

Схема сбора табуретки

Шаг 1. Положите доски плашмя на несущие стены внутри дома. Над досками натяните нить поверх мауэрлата и проверьте зазор между ней и поверхностью досок. Этот параметр нужно обязательно проверять. Дело в том, что мауэрлат может не быть идеально горизонтальным, доски на несущих стенах иметь различную толщину и т. д. А нам надо добиться максимально горизонтального положения прогонов, оно оказывает важное влияние на устойчивость стропильной системы. Длина вертикальных опор измеряется отдельно для каждого элемента и должна учитывать перепад по высоте.

Доски укладываются плашмя

Шаг 2. Временно закрепите опоры диагональными распорками, установите их в вертикальном положении. Можно пользоваться обыкновенным уровнем, но наиболее точный результат дает отвес. Кстати, профессиональные строители при изготовлении стропильной системы для измерений отдают предпочтение отвесу и гидравлическому уровню в виде заполненного водой шланга небольшого диаметра. Эти измерительные приборы имеют самую высокую точность и не зависят от правильности настройки или добросовестности производителя.

Установка опор

Установка опор

Процесс монтажа, чертеж

Процесс монтажа, чертеж

Шаг 3. Установите на вертикальные опоры балки прогонов, соедините все элементы в единую жесткую конструкцию.

Фото собранной конструкции

Фото собранной конструкции

Практический совет. Бывают случаи, когда из-за слишком большого расстояния между внутренними перегородками дома нет возможности в нужном месте сделать упор. Тогда надо предусматривать на «табуретке» дополнительные боковые подкосы и к ним крепить прогон. Подкосы монтируются после выравнивания пространственного положения «табуретки» по всем осям. Имейте в виду, что от точности выставления мауэрлата и горизонтальных прогонов во многом зависит прочность и устойчивость стропильной системы четырехскатной крыши. Кроме того, имея все размеры можно сделать рабочий чертеж элементов стропильной системы (рядовых и накосных стропил, раскосов, нарожников, упоров), это намного облегчит и ускорит строительные работы. Не надо будет терять время на замер каждого элемента на чердаке, а потом опускаться на землю для его изготовления. На практике доказано, что время, потерянное на подготовку чертежа, непременно многократно окупается в период изготовления стропильных ног.

Изготовление и монтаж стропил

На чертеже есть угол наклона скатов и высота прогона, эти исходные данные позволяют легко рассчитать длину стропилин, расстояние между запилами и их глубину. Размеры надо перенести на доску.

Важно. Проверьте состояние досок для стропилин, они должны быть ровными, без изгибов, повреждений болезнями древесины и трещин. Нагрузка на эти элементы максимальная, рекомендуется для стропильной системы использовать пиломатериалы не ниже первого сорта.

Шаг 1. Вырежьте по размерам одну стропильную ногу, не поленитесь подняться на дом и проверить ее. Причем не только в одном месте, а по всему периметру строения. Обнаружились ошибки – поправьте их. Первая стропилина используется в качестве шаблона, по ней изготавливаются все оставшиеся. Количество зависит от размеров дома, угла наклона крыши, ветровой и снеговой нагрузок. С учетом этих усилий рассчитываются размеры досок, самостоятельно сделать это сложно.

Подготовка стропильной ноги

Подготовка стропильной ноги

Первая стропилина используется в качестве шаблона

Размечать углы среза проще угольником Свенсона, это очень удобный, точный и полезный для столяров инструмент. Непонятно, почему в Америке с ним работали с 1925 года, а к нам он попал совсем недавно и считается современным измерительным инструментом. Кстати, и большинство ручных электроинструментов придумали иностранные инженеры, над чем десятилетиями в поте лица трудились отечественные – большая государственная тайна.

Угольник Свенсона метрический

Угольник Свенсона метрический

Шаг 2. Поднимите на дом и установите на место четыре рядовые стропилины, проверьте их положение. Если все в норме, ставьте на место конек и прибивайте к нему стропила. Прибивать нужно вначале два крайних элемента, после проверки положения между ними натягивается нить и по ней фиксируются все оставшиеся. Это очень важный момент, стропильные ноги должны располагаться строго в одной плоскости.

Установлены четыре рядовые стропилины

Установлены четыре рядовые стропилины

К коньковому брусу стропила прибиваются тремя гвоздями: два с боков наискось, а один сверху. Этого вполне достаточно, нагрузки на разрыв незначительные.

Шаг 3. Сделайте чертеж угловых (накосных) стропилин, согласно полученным данным вырежьте элементы. В большинстве случаев для таких длинных стропил приходится наращивать доски. Выполнить это несложно, в Интернете есть подробная информация о различных способах наращивания. Выберите для себя самый подходящий, постарайтесь, чтобы место соединения было как можно ближе к подпоркам или раскосам. В любом случае, оно не имеет прочности целой доски, надо принимать меры предосторожности и уменьшать усилия на изгиб.

Подготовлены накосные стропила

Подготовлены накосные стропила

Шаг 4. Поставьте шпренгель под накосными стропилами. Он состоит из следующих элементов:

  • опорная балка, упирается на мауэрлат;
  • боковые раскосы, прибиваются к стропилине и опорной балке;
  • вертикальный упор, усиливает стропилину.
Элементы шпренгеля

Элементы шпренгеля

Шпренгель выполняет две задачи: снимает напряжение стропилины на изгиб и выдерживает боковые ветровые нагрузки на крышу дома. Такие элементы делаются для каждой наклонной стропилины. Желательно, чтобы место наращивания стропилины располагалось над шпренгелем.

Шпренгель имеет сразу несколько функций

Шпренгель имеет сразу несколько функций

Для выравнивания накосной стропилины натяните нитку и при помощи шпренгеля выровняйте ее положение. Чтобы вертикальная опора не соскальзывала, зафиксируйте ее положение упорным бруском, приколоченным к стропилине. Для дополнительного повышения устойчивости наклонных стропилин подоприте их подкосами, нижний конец должен упираться о вертикальную опору «табуретки». Поставьте подкос под углом 90° к стропилине, это предотвратит соскальзывание элемента.

Стропилина подперта подкосом

Стропилина подперта подкосом

Если стропильная система висячая, то для фиксации ног нужно использовать металлические угольники, во всех остальных случаях достаточно обыкновенных гвоздей. Если доски для стропил очень короткие, то к ним нужно прибить кобылки.

Готовая стропильная система

Готовая стропильная система

Цены на различные виды крепежа для стропил

Крепеж для стропил

Шаг 5. Натяните нитку по краю карнизного свеса и разметьте все стропила. Срезы лучше размечать при помощи угольника или простого шаблона. Второй вариант быстрее и точнее. Подрежьте по разметке стропила, прибейте ветровую доску и первый брусок контробрешетки.

По краю карнизного свеса натянута нитка

По краю карнизного свеса натянута нитка

Для разметки используется простой шаблон

Для разметки используется простой шаблон

Ветровая доска

Ветровая доска

На холодной крыше пленку можно не использовать. Она нужна лишь для минимизации протечек в случае нарушения герметичности основного покрытия и незначительного уменьшения конденсата, решение принимайте самостоятельно.

Шаг 6. Устанавливайте обрешетку под покрытие, шаг зависит от типа кровельного материала.

Практический совет. Для повышения несущих характеристик и устойчивости крыши можно дополнительно закрепить стропильные ноги стяжками, установленными над горизонтальными верхними прогонами.

Стропильные ноги дополнительно закреплены стяжками

Стропильные ноги дополнительно закреплены стяжками

Монтаж кровельных покрытий

После того как настелена пленка, сделайте контробрешетку под металлическую черепицу. Мягким кровлям контробрешетка и пленка не нужна. Для металлической черепицы шаг первых двух досок обрешетки 30 см, для всех остальных 35 см. На коньке доски следует размещать таким образом, чтобы к ним можно было зафиксировать металлический коньковый элемент.

Контробрешетка под металлочерепицу

Контробрешетка под металлочерепицу

Важно. Если использовалась пленка, то в коньке нужно оставить продухи для естественной вентиляции деревянных конструкций.

Крыша из металлочерепицы

Крыша из металлочерепицы

Следите за тем, чтобы стропила были поставлены правильно и точно в одной плоскости, это исключит необходимость выравнивания обрешетки. Покрытие крыши выполняются по широко известным технологиям и с учетом рекомендаций производителей. Если на крыше будут установленные вентиляционные отверстия или дымоходы, то для герметизации лучше использовать специальные доборные элементы, они реализуются в комплекте с кровельными покрытиями. Отводной желоб фиксируется после подшивки, не забывайте делать уклон для отвода воды.

Видео — Скатная крыша. Теплофизика.

Видео – Четырёхскатная крыша на гвоздях и табуретке

Односкатная крыша своими руками: чертеж, расчет, монтаж, фото

Из всех предлагаемых скатных крыш односкатная самая простая и дешевая. И если в России ею обычно покрывают хозяйственные постройки, то в Европе это основной вид кровельных конструкций в секторе частного домостроения. Построенная односкатная крыша своими руками смотрится не так презентабельно, как дома с многоскатными и сложными крышами, но у кровельной конструкции данного типа много преимуществ, где кроме дешевизны, надо обозначить простоту сооружения.

Как сделать односкатную крышу самостоятельно

Преимущества и недостатки односкатной крыши

Кроме выше обозначенных двух преимуществ необходимо в список добавить еще несколько позиций:

  1. Дом с односкатной крышей строится быстро. Если дом или другой тип постройки небольшой, то на это уйдет один рабочий день.
  2. Минимальное количество практически одинаковых стройматериалов.
  3. Если правильно сориентировать скат по отношению к южной стороне света, то такая крыша – плоскость с минимальными теплопотерями.
  4. Минимальный угол наклона – 5 градусов

Что касается недостатков, то они в конструкции также присутствуют:

  1. Невозможно организовать под кровлей мансарду или чердачное помещение.
  2. В регионах с большими снеговыми осадками крыша подвергается большим нагрузкам, для чего приходится усиливать ее конструкцию, увеличивая денежные вложения.
  3. При небольших углах наклона зимой приходится часто очищать односкатную кровлю от снега.

Выбор правильного угла наклона крыши

Этот параметр кровельной конструкции напрямую зависит от погодных условий региона, где проводится строительство дома. В северных районах надо учитывать обильные снегопады, которые наваливают на крышу толстые слои снежной массы, создавая огромные нагрузки на кровлю в целом. Поэтому в таких областях односкатную крышу сооружают под наклоном не меньше 30 градусов.

Как сделать односкатную крышу самостоятельно

Этот показатель снижает нагрузки от снега до 50 кг/м2, что является приемлемым значением даже для плоских крыш. Если угол увеличить до 45, то снежная масса не будет задерживаться на скате. В средней полосе России рекомендуется использовать наклон односкатной крыши в пределах 25-30 градусов.

Если дом возводится в регионе, где преобладают сильные ветра, то подход к выбору угла наклона кровли прямо противоположный. То есть, чем круче скат, тем хуже, потому что увеличивается парусность конструкции. К примеру, крыша с наклоном 45 подвергается пятикратным нагрузкам от ветра, в сравнении с углом в 11 градусов.

Как сделать односкатную крышу самостоятельно

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

  • пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
  • пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.
Как сделать односкатную крышу самостоятельно

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Перед тем, как прочитать про монтаж односкатной крыши, рекомендуем прочитать статью двухскатные крыши, возможно этот вариант вам, подойдет больше. Также у нас на сайте есть раздел крыши, где описаны и другие виды крыш, виды кровли и стропильных систем, рекомендуем к прочтению.

Односкатная крыша своими руками пошагово

Перед тем как сделать односкатную крышу самостоятельно, надо провести расчет ее элементов. Это касается стропильной системы, а точнее, шага установки стропил и сечения используемого пиломатериала. Оба параметра зависят от того, какой кровельный материал будет покрывать крышу, и каким нагрузкам кровля будет подвергаться.

Что касается ветровой и снеговой нагрузок, то существуют специальные карты страны, в которых эти параметры раскиданы по регионам. В соответствии с регионом строительства и выбираются оба параметра. Карты находятся в свободном доступе. Суммарное значение двух нагрузок определяет общую природную нагрузку.

Вес кровельного материала – также величина не секретная. В сертификате качества ее нет. Она присутствует в технических условиях, которые применяют, как основу требований к технологическому процессу производства. К примеру, 1 м2 профнастила марки Н57-750 толщиною 0,7 мм весит 8,67 кг. Зная площадь ската, можно легко подсчитать давящий на нее вес кровельного настила.

Теперь надо сложить все нагрузки в одно значение и подобрать параметры стропильной системы по таблицам. То есть дальше ничего рассчитывать не надо, потому что таблицы находятся также в свободном доступе. К примеру, если общая нагрузка составляет 100 кг/м2, а длина стропил в пределах 4,5 м, то монтажный шаг составляет 40 см, при этом используются доски сечением 40х150 мм. Если шаг увеличить до 60 см, то для конструкции придется использовать доски 50х200 мм.

Есть вариант проще – воспользоваться онлайн-калькулятором. Сервис выдает достаточно точные параметры.

Кровельный мауэрлат

Расчет односкатной крыши проведен. Можно переходить к монтажному процессу. Начинать его надо с укладки мауэрлата. В конструкции односкатных крыш мауэрлат собой представляет два бруса, которые укладывают поверх торца фасадной и задней стен. Его задача – равномерно распределить по стенам нагрузки, действующие от стропильных ног. То есть нагрузка будет не точечной под каждой стропилой, а общая по всей длине стены.

В качестве мауэрлата можно использовать брус шириною, равной толщине стены, и высотою в пределах 50-200 мм. Здесь важно грамотно его закрепить к торцам стен дома. Вариантов несколько, но самый распространенный:

  • залить по периметру дома армирующий каркас из бетонного раствора, предварительно установив опалубку из досок шириною 100-150 мм;
  • в отрезки фасадной и задней стены установить предварительно шпильки с нарезанной резьбой, которые крепятся к армокаркасу из стальной арматуры сваркой или проволокой, шаг установки – 1 м;
  • после высыхания армирующего пояса на шпильки надевают брус мауэрлата и сверху затягивают гайки с уложенными под них широкими шайбами.
Как сделать односкатную крышу самостоятельно

Установка мауэрлата при монтаже односкатной крыши.

Если армирующий пояс не заливать, тогда в кладку кирпича или блоков, приблизительно ниже 5-6 кирпичных рядов и 2-3 блочных, закладывают скрученную в два или три слоя проволоку диаметром 4-6 мм. Длина закладки должна быть такой, чтобы обернуть проволоку вокруг мауэрлата сверху и закрутить ее. Количество скруток – через каждый метр. Но в углах строения проволоку укладывают обязательно.

Монтаж стропильной системы

Сборка стропил – процесс несложный. Но есть в нем некоторые нюансы, которые влияют на качество конечного результата. Вот алгоритм проводимых строительных операций:

  1. Сначала устанавливают две крайние стропильные ноги по фронтону крыши. Их к мауэрлату не крепят.
  2. Между их концами натягивают нити, которые привязывают к врезанным саморезам. Главное, чтобы они не провисали.
  3. Приподнимая одну или другу ногу и подкладывая под них деревянные вкладыши, выставляют их края (сначала по фасаду, затем по задней стенке) по горизонту, проверяя нити строительным уровнем.
  4. Проводят крепления стропил к мауэрлату с помощью специальные стальные перфорированных уголков и саморезов.
  5. Как сделать односкатную крышу самостоятельно
  6. По уложенным ногам натягивают еще два-три нити, которые с уже натянутыми создадут плоскость кровли.
  7. Устанавливают с выбранным шагом промежуточные элементы стропильной системы по натянутым нитям.
  8. Проводят их крепление к мауэрлату.
Как сделать односкатную крышу самостоятельно

Второй вид стропильной системы

Существуют проекты домов и построек с односкатной крышей, в которых стены возводятся на один уровень. Чтобы создать наклон ската, необходимо собрать фермы из стропильных ног, балок перекрытия и стоек. Это треугольная конструкция, в которой стропила будет гипотенузой, балка перекрытия – длинный катет, стойка по фасаду катет короткий. Фермы собираются не на крыше, а на земле. Затем понимаются на крышу, где устанавливаются с рассчитанным шагом. Обязательно треугольные конструкции выставляются под один горизонтальный уровень по такому же способу, как в предыдущем случае. Если пролет строения большой, то в конструкцию фермы добавляют укосины или стойки, равномерно распределенные по длине.

Если постройка небольшая, то можно фермы не собирать. Для этого по фасаду строения на мауэрлат устанавливаются вертикальные короткие стойки с шагом, равным расчетному расстоянию между стропилами. К нему они и крепятся металлическими уголками. Их длина определяет наклон крыши. Между собой стойки связывают поперечным брусом, который укладывают на торцы стоек. К ним же и крепят. То есть по фасадной стене собирается ферма, прямоугольной формы, как опора для концов стропильных ног.

Монтаж обрешетки

Когда вся стропильная система будет готова, следующий этап – монтаж обрешетки. В зависимости от того, какой кровельный материал по проекту был выбран, выбирается и тип обрешеточной конструкции.

  1. Под гибкую черепицу, битумные рулонные покрытия и фальцевую кровлю укладывается сплошная обрешетка или из досок толщиною 25 мм, или влагостойкой фанеры, или из плит ОСП-3 (влагостойкая). Обязательное условие – оставить между элементами зазор 1 см на случай теплового расширения деревянных изделий. Второе условие – стыковать материалы только на стропильных ногах.
  2. Как сделать односкатную крышу самостоятельно
  3. Под все остальные виды кровельных материалов монтируют разряженную обрешетку. Для этого используют доски толщиною 20-25 мм, шириною 100-1200 мм, или рейки сечением 50х50 мм. Расстояние между элементами определяется размерами кровельных материалов штучного типа: металлочерепица, шифер, ондулин. При этом под два последних обязательно устанавливают три элемента минимум: один посередине, два по краям. Для профнастила основа выбора – несущая его способность. К примеру, под марку профилированного листа НС-45 толщиною 0,7 мм укладывается обрешетка с шагом 40-60 см. Под НС-114 той же толщины с шагом 1,5-2,0 м.
Как сделать односкатную крышу самостоятельно

Крепление обрешетки к стропильной системе производится обычными саморезами по дереву. Их длина – в два раза больше толщины элемента обрешетки. К примеру, если выбраны доски толщиною 25 мм, то длина крепежного изделия не должна быть меньше 50 мм.

Утепления односкатной крыши

В России часто односкатная крыша своими руками строится для хозяйственных построек: гараж, баня и прочие. Поэтому многие владельцы не задумываются об утеплении. Хотя для бани это делать надо обязательно.

Как сделать односкатную крышу самостоятельно

Схема утепления односкатной крыши.

В зависимости от угла наклона ската технология теплоизоляции будет немного видоизменяться. Все дело в том, что чем круче скат, тем больше пространства под ним. А значит, легче будет проводить некоторые операции в чердачном помещении (если так его можно назвать). Рассмотрим именно этот вариант, но предварительно обозначим, что начинать утепление односкатной крыши надо до монтажа обрешетки.

  1. Изнутри чердака по стропильным ногам укладывается полосами гидроизоляционная мембрана. Укладку начинают от нижних концов стропильных ног с нахлестом между полосами 10-15 см. Крепление проводится по стропилам стальными скобами, используя степлер.
  2. Нахлест полос закрывается самоклеящейся лентой.
  3. Изнутри, чтобы теплоизоляционный материал не провалился и не порвал со временем гидроизоляцию, на стропила набивают доски или рейки с шагом 1 м. Можно использовать б/у материал.
  4. Сверху стропильной системы между ногами укладывается утеплитель из мат или плит. Главное требование – ширина утеплителя должна быть чуть больше расстояния между стропильными ногами. То есть он должен входить в зазор впритык к торцам стропил. Таким образом закрываются все щели, которые впоследствии станут мостиками холода. Толщина теплоизоляционного слоя должна равняться ширине стропил.
  5. Сверху утепленную кровельную конструкцию закрывают пароизоляцией по такой же технологии, что и гидроизоляцию.
  6. Монтируется обрешетка.
  7. Монтируется кровельный материал.

Теперь вторая ситуация – небольшой угол наклона односкатной крыши. То есть невозможно проводить какие-либо операции в чердачном помещении.

  1. По стропильным ногам по торцам у нижнего края вдоль набиваются так называемые черепичные бруски сечением 30х30 мм минимум.
  2. На них сверху укладываются поперек стропильной системы отрезки досок толщиною 25 мм. Вместо досок можно использовать фанеру, ДСП, ДВП, ОСП и другой листовой или плитный материал. Можно б/у.
  3. Собой крыша сверху представляет конструкцию в виде нескольких ниш, сформированных стропильными ногами и уложенными на черепичные бруски доски.
  4. Поверх полученной конструкции укладывается гидроизоляция, как и в предыдущем случае. Только пленку настилают так, чтобы она полностью повторила конфигурацию формы ниш.
  5. Теперь в последние укладывают утеплитель.
  6. Сверху кровлю покрывают пароизоляцией.
  7. Монтируют обрешетку.
  8. Монтируют кровельный материал.

В обоих случаях нередко, чтобы создать вентилируемый зазор между кровельным материалом и утеплительным пирогом, устанавливают контробрешетку. По сути, это рейки сечением, равным толщине стропил, которые на последние набиваются. Только не поперек, как обрешетка, а вдоль. И уже на контробрешетку крепят обрешетка.

Критерии выбора кровельного материала

В принципе, основной критерий один – минимальный угол наклона ската.

  1. Мягкую кровлю можно укладывать даже на плоскую крышу.
  2. Профнастил – 5 градусов, если одним листом покрывается полностью длина ската. Если сборка производится элементами, то есть с поперечными стыками, то угол не меньше 20.
  3. Металлочерепица – 10-15 градусов в зависимости от типа и модели материала.
  4. Шифер, ондулин – 20.
  5. Битумная черепица – 11.
  6. Фальцевая кровля – 5.

Полезные советы

Несколько рекомендаций, которые повлияют на качество конечного результата.

  1. Строится односкатная крыша своими руками строго по проекту.
  2. Для ее элементов лучше приобрести пиломатериал не ниже 1 сорта.
  3. Все деревянные конструкции обрабатываются антисептиками и антипиренами. Первые отвечают за биологическую защиту, вторые являются противоогневым средством. Они так и наносятся: сначала антисептик, после высыхания антипиренное средство.

Заключение по теме

Итак, была разобрана тема – как построить односкатную крышу: пошаговая инструкция, нюансы монтажного процесса и правила сборки. Выполнение всех требований сооружения обязательны, строго нужно придерживаться последовательности проводимых операций. При кажущейся простоте конструкции в один скат, не значит, что стоит относиться к ней «с прохладцей». Крыша возводится на долгое время, поэтому конструкция должна быть прочной и надежной.

Что такое двускатная крыша

При наличии множества стилей крыши на выбор, правильное решение о том, какую конструкцию использовать для вашей собственности, следует принимать осторожно, чтобы избежать проблем в будущем.

Некоторые из критериев выбора, которые следует учитывать, — это местоположение, план здания, геометрия здания, архитектурные особенности, соседние здания и экономика. Не все регионы идеально подходят для строительства плоской или скатной кровли.

Вот почему стоит изучить то, чем вы планируете заниматься.Стоит найти ответ на вопрос, что такое двухскатная крыша и является ли она лучшим вариантом для вашего дома с учетом региона, климата и разрешения на строительство.

Читайте дальше, чтобы узнать больше о двускатной крыше.

ЧТО ТАКОЕ ДВОЙНАЯ КРЫША?

По сути, наиболее часто используемое определение двускатной крыши — это двускатная крыша с пиком в центре, называемая «коньком» .

Существует несколько конструкций крыш в зависимости от формы и количества скатов.У них есть такие конструкции, как плоская крыша, односкатная крыша, односкатная крыша, многоскатная крыша, А-образная рама, азиатский традиционный стиль, полушатры, карахафу, пирамидальные и многие другие.

Некоторые конструкции используются в определенных регионах и только тогда, когда это разрешено строительными нормами. Но среди самых популярных стилей крыши — двускатная крыша.

Что такое двускатная крыша, спросите вы? Это двускатная крыша с двумя скатами, которые пересекаются на центральной линии и проходят от одного конца до другого, чтобы покрыть всю конструкцию.

Что хорошо в двускатной крыше, так это то, что она доступна в предварительно собранном виде. Вы можете приобрести ферму двускатной крыши, готовую к установке.

Это дает любителям DIY возможность самостоятельно построить крышу. Однако из-за проблем с весом требуется тяжелое оборудование для подъема фермы двускатной крыши на место.

Покупка предварительно собранных деталей дает преимущества. Стабильное качество гарантировано, потому что большинство цехов изготавливают фермы двускатной крыши в соответствии с высокими отраслевыми стандартами и с использованием высокоточного оборудования.

Гарантия доказанной эффективности при условии, что стропильные системы крыши изготовлены и смонтированы надлежащим образом. Это экономичный вариант, так как рабочая сила на стройплощадке будет стоить меньше, поскольку не требуется обрезка, резка или раскрытие полотна. Отделка тоже может не потребоваться.

DUAL PITCHED ROOF

С точки зрения архитектуры, предварительно собранная ферма также предлагает универсальность, поскольку она имеет практически неограниченные конструктивные возможности и эстетику. Выбор материала также способствует лучшему построению.

Пиломатериалы обеспечивают отличную изоляцию без температурных мостиков через древесину. Это помогает сохранить внутреннюю изоляцию, что окажется полезным, когда вы захотите превратить пустой чердак в кабинет, игровую или другое дополнительное жилое пространство.

Фронтон

Это относится к треугольной части стены, где скаты крыши пересекаются. Он бывает разной формы в зависимости от используемой структурной системы, часто выбираемой в зависимости от местного климата, эстетики и используемых материалов.

Дом может иметь два или более фронтона, в зависимости от его конструкции. В большинстве построек, построенных в готическом и классическом греческом стилях, используются острые двускатные крыши.

В целях архитектуры и градостроительства фронтон здания определяется как фронтальный и боковой.

Первый обращен на улицу, а второй имеет гребень или перегородку, обращенную к улице. В период средневековой готики боковые остроконечные здания были типичными для улиц немецких городов.То же самое касалось зданий эпохи Возрождения, на которые оказало влияние итальянское искусство.

Двускатная крыша, также называемая двускатной крышей, часто используется в домах и офисах, поскольку она придает ощущение воздушности в интерьере, особенно при высоких потолках. Строить также удобнее из-за наличия предварительно собранной двускатной кровельной фермы.

Преимущества

Почему двухскатная крыша является популярным выбором? Во-первых, он предлагает достаточно места на чердаке, подходящем для широкого спектра практических применений.В зависимости от высоты скатной крыши чердак может быть спальней, жилым помещением или кладовой.

Эти практические функции делают двухскатную крышу более выгодной, чем плоскую крышу. Двускатная крыша должна быть спроектирована с учетом запланированного использования, поэтому она будет построена таким образом, чтобы соответствовать вашим требованиям чердака.

Посмотрите фотографии двухскатной крыши, чтобы получить хорошее представление о том, как выглядит эта крыша.

При правильной конструкции двускатная крыша прослужит дольше, особенно при использовании более прочных и атмосферостойких материалов.

Поскольку конструкция также обеспечивает более эффективную изоляцию, крыша и ее материалы не будут подвергаться воздействию экстремальных температур, которые сокращают срок службы материалов.

Если в домах по соседству используется двускатная крыша, использование того же стиля означает, что ваша собственность может вписаться в нее, не теряя чувства своего характера и индивидуальности.

Недостатки

Вес фермы двускатной крыши означает не только использование тяжелой техники для ее подъема и установки на место, но также требует, чтобы фундамент здания был более прочным и надежным.

Глубина опор должна быть хорошо рассчитана, чтобы конструкция могла выдержать вес двускатной крыши. Это будет означать более высокую общую стоимость строительства, даже если вы использовали предварительно собранную ферму с двускатной крышей, и трудозатраты на строительство крыши значительно сократятся.

Перед заменой плоской крыши на двухскатную крышу необходимо учесть все другие факторы, особенно фундамент здания.

Крыша с двускатным концом также не рекомендуется для ураганных регионов.Конструкция недостаточно прочная, чтобы выдерживать сильный ветер, и крыша легко могла отслоиться.

Поверхность будет вести себя как крылья, когда ветер обтекает фронтон. Эту проблему можно решить, сохранив уклон крыши под углом тридцать пять градусов.

Разрешения на проектирование

Вам не нужно обращаться за разрешением на проектирование, чтобы починить вашу крышу, особенно когда это затрагивает только 25% площади скатной крыши.

То же самое верно, когда необходимо изменить только 150 мм существующей плоскости крыши, и изменение не поднимается выше самой высокой точки крыши.

Единственные два исключения — это когда конструкция будет изменена, например, замена двускатной фермы крыши, и когда необходимо установить новую изоляцию.

Переоборудование чердака также считается разрешенным развитием, но другие изменения подлежат определенным ограничениям и условиям.

  • 40 м 3 дополнительного пространства на крыше для таунхаусов,
  • 50 м 3 дополнительного пространства на крыше для двухквартирных и отдельно стоящих домов,
  • Если надстройки крыши не разрешены,
  • Надстройки крыши должны быть отступить минимум на 20 см от карниза.

Строительные нормы и правила могут отличаться в зависимости от района, поэтому обязательно проверьте наличие конкретных разрешений на планирование в вашем районе.

Как подать заявку на кровельные работы, как оценить и оценить кровельные работы

Знание того, как достичь определенной прибыли, важно, но это не поможет вам решить, какая маржа будет лучше всего работать для вашего бизнеса. Вместо того, чтобы выбирать одну маржу, предложите своим клиентам три (с увеличенной стоимостью в каждой ценовой категории) и посмотрите, что они выберут.Эта стратегия называется хорошей, лучшей, лучшей ценой.

Есть несколько различных способов реализации этой схемы ценообразования. Вы можете предложить домовладельцам различные комбинации черепицы и подложки, составляя три незаметных пакета. Например, покупатель, которому нужна кровельная черепица премиум-класса, такая как Crowne Slate ™ от IKO, будет платить лучшие цены. С другой стороны, пожилая пара, у которой традиционные вкусы и ограниченный бюджет, может предпочесть хорошую упаковку черепицы IKO с 3 вкладками. Итак, вы можете представить свою ставку с тремя пакетами, которые выглядят так:

  • Хорошая упаковка: черепица с 3 язычками.Стоимость: 1052 доллара.
  • Better Package: Архитектурная черепица и превосходные услуги по уборке. Стоимость: 1311 долларов.
  • Best Package: черепица премиум-класса, высококачественные вентиляционные отверстия и аксессуары, превосходные услуги по уборке и осмотр второй крыши. Стоимость: 1876 долларов.

Вы не только увеличиваете цену на более дорогую черепицу, но также увеличиваете маржу для каждой упаковки. Возможно, вы уже видите логическое обоснование: хотя эти цифры составлены только для примера, вы можете видеть, что переход к лучшему пакету гораздо ниже, чем к лучшему.Вы можете видеть ценность пакетов более высокого уровня, и ваш клиент тоже.

Чтобы оправдать более высокую маржу, вы также можете предложить хорошие, лучшие и лучшие пакеты цен на основе ваших услуг. Например, ваш лучший ценовой пакет может предлагать вторую проверку крыши через определенное время после того, как вы закончите работу. Это дает клиентам большую ценность и позволяет вам взимать больше за небольшое количество вашего времени. С другой стороны, если ваша цель — предотвратить обратные вызовы, это может не подходить для вас.Но вы можете предложить и другие услуги. Вы даже можете включить услугу, которую вы уже предоставляете, в этой схеме ценообразования.

Предлагая хорошую, лучшую и лучшую схему ценообразования, вы можете обслуживать более широкий круг клиентов, развивая ваш бизнес. Вы по-прежнему будете привлекать высококлассных клиентов, которых привлекает лучший пакет услуг. Конечно, когда вы думаете о том, как оценить кровельную работу, вы также думаете о том, чтобы вас не допустили. Однако такая схема ценообразования фактически снижает вероятность того, что клиенты с ограниченным бюджетом выберут другую кровельную компанию, которая предлагает более низкую цену, потому что вы по-прежнему предлагает очень конкурентоспособную цену.

Вы можете предложить более трех ценовых пакетов, но чем больше вы предлагаете, тем больше вероятность того, что домовладелец будет ошеломлен своими возможностями и просто выберет компанию, предлагающую менее запутанную структуру ценообразования. Ваша цена должна быть четкой, как и остальная часть вашей ставки.

ПЛОСКАЯ КРЫША VS СКАТНАЯ КРЫША: ЧТО ПОДХОДИТ ДЛЯ ВАС?

Независимо от того, строите ли вы дом с нуля или добавляете пристройку к существующему зданию, выбор кровли будет решающим решением, которое может повлиять на функционирование, внешний вид и стоимость вашего здания, поэтому это определенно следует тщательно продумать. продумано.

Давайте взвесим все за и против…

ПЛОСКАЯ КРЫША

Во-первых, важно понимать, что плоская крыша — это не стопроцентный уровень. Чтобы дождевая вода могла стекать, они должны быть построены с небольшим уклоном в несколько градусов. Для небольшой коммерческой недвижимости или если вы планируете построить пристройку или даже пристройку, например, гараж, то плоская крыша может больше подойти для вашей собственности.

Плюсы

  • Компактная конструкция плоской крыши означает, что она является подходящим кровельным решением для гаражей и пристроек, которые часто не требуют от крыши тех же характеристик, что и для других частей дома.Однако плоские крыши также могут быть приемлемым вариантом для жилых домов и коммерческих помещений — все зависит от того, что вы лично ищете.

  • Несмотря на то, что плоские крыши не имеют такого же наклона, как скатная крыша, они все же имеют небольшой уклон, позволяющий стекать дождевой воде.

  • Если вам нужно сэкономить копейки, то плоская крыша часто оказывается более доступным вариантом. Как правило, он требует меньших затрат на строительство и рабочую силу, чем его предлагаемая альтернатива, и в качестве дополнительного бонуса обычно может быть завершен в гораздо более короткие сроки.

  • Если вы хотите добиться максимального освещения и достижения внутренней высоты с помощью плоской крыши, световой фонарь может создать красивое внутреннее пространство.

МИНУСЫ

  • Одним из недостатков плоских крыш является то, что обычно считается, что они имеют более короткий срок службы, чем скатные, и могут требовать большего обслуживания. Однако в последние годы разработка новых, более прочных материалов, таких как EPDM, горячая резина и трехслойные высокоэффективные эластомерные войлочные системы, когда они полностью скреплены традиционным профессиональным способом с использованием горячего битума, означает, что срок службы плоских крыш может будет продлен до более чем 30 лет.Это, конечно, зависит от качества материалов и изготовления. Первоначальная мембрана для плоской кровли, покрывающая асфальт, является гораздо более тяжелым материалом, и ее следует укладывать только на бетонное основание или на чрезвычайно прочную специально изготовленную крышу с деревянным каркасом с дополнительной крутой опорой для предотвращения движения. Правильно уложенная асфальтовая крыша с защитой от солнца должна иметь ожидаемый срок службы более 40 лет.

  • Если вы планируете лофт мечты, то с плоской крышей это просто невозможно.

Сколько стоит плоская крыша?

Стоимость плоской кровли будет зависеть от выбранного вами строительного материала. В среднем, чтобы построить плоскую крышу, вы будете смотреть на…

Что касается стоимости и эффективности, конструкция плоской крыши, безусловно, более рентабельна, поскольку ручной труд и цена используемых материалов часто намного меньше, когда по сравнению со строительством скатной кровли.

Однако отнеситесь к этим ценам с недоверием. Цены будут сильно различаться в зависимости от вашего местоположения, доступности, деталей работы и уровня знаний вашего специалиста.

3 шага по переоборудованию плоских крыш в скатные металлические крыши

При добавлении уклона металлическая кровля может обеспечить долгосрочное и долговечное решение для ранее плоских крыш.



Проблема с плоскими крышами в том, что они удерживают воду, а не проливают воду; решение этой проблемы — укладка старых плоских крыш.Использование металлических фальцевых крыш на этих наклонных поверхностях позволяет им прослужить во много раз дольше, чем другие распространенные кровельные материалы.

Сегодня существует множество различных систем для превращения плоских крыш в скатные металлические. Преобразование плоской крыши в наклонную металлическую крышу включает три основных этапа.

1. Проанализировать состояние существующей кровли. Если небольшая перегонка или ремонт мембраны не принесут долгосрочных результатов, следует произвести преобразование уклона.Если кажется, что существующая конструкция адекватно поддерживает существующую плоскую и двускатную крышу, она должна быть достаточной для поддержки новой системы наклонной металлической крыши и связанного каркаса. Хотя это предварительное предположение должно быть проверено профессиональным инженером, имеющим местную лицензию, исходная конструкция обычно способна выдерживать повышенные постоянные нагрузки (примерно 2,25 фунта на квадратный фут).

2. Добавьте уклон плоской крыше. Процесс преобразования откосов осуществляется путем установки стального каркаса из легкой стали.Эта система предназначена для сбора необходимых расчетных нагрузок и передачи их на существующую конструкцию. Опять же, этот анализ должен быть выполнен профессиональным инженером, имеющим местную лицензию, чтобы убедиться, что новая композитная конструкция может выдерживать расчетные нагрузки. Композитная конструкция состоит из существующей конструкции крыши и новой модифицированной системы каркаса. Очень важно, чтобы две системы работали как одна система после завершения процесса преобразования.

3. Установить металлическую фальцевую кровельную систему. После создания уклона для кровельного элемента ограждающей конструкции установите конструктивную фальцевую систему крыши с использованием скрытой системы креплений для прикрепления панелей крыши к основанию. Панели крыши должны состоять как минимум из 24 стальных панелей с использованием подложки Galvalume. Кроме того, заводские краски с рулонным покрытием могут быть нанесены на основу Galvalume для придания цвета новой крыше. Эти системы покрытий проработали в полевых условиях значительно дольше обычного гарантийного срока службы, составляющего 20 лет.

В сочетании с трехэтапным процессом модернизации металлической кровли два других фактора могут улучшить существующую плоскую крышу.

Во-первых, необлицованный теплоизоляционный слой можно установить поверх существующей кровельной мембраны до установки новой металлической кровельной мембраны. Эта изоляция может кардинально изменить энергопотребление здания, обеспечивая более теплую «шляпу» для этого здания.

Затем проветривается полость, образованная между старой и новой крышей.Этот процесс вентиляции позволит существующей кровельной мембране высохнуть без, в большинстве случаев, дорогостоящего и рискованного процесса снятия этой крыши, когда в здании находятся люди. Кроме того, вентиляция помещения не допустит скопления тепла летом и конденсата зимой. Эта лучше изолированная и вентилируемая полость значительно снизит приток или потерю тепла через крышу. Одно только это преимущество многократно позволяет окупить модифицированную металлическую крышу в течение 10-15 лет.

Использование металлических модернизированных крыш позволяет зданиям с плоской крышей трансформироваться в здания со скатной крышей. Эти новые крыши могут быть либо «функциональными» крышами с низким уклоном (менее 2/12), либо «архитектурными» крышами с высоким скатом (более 2/12), в зависимости от ожиданий владельца здания. Оба устраняют условия скопления воды, которые ускоряют разрушение кровельной мембраны и потенциал утечки существующей крыши.

Чак Ховард — президент Metal Roof Consultants, Inc.Профессиональный инженер, Говард много работал с металлическими крышами и проектированием зданий за свою более чем 40-летнюю карьеру.

Отправляйте комментарии и вопросы по адресу [email protected].





Комментарии

Определение скатов крыши

Информация в этой статье относится к:

ВОПРОС

Когда я устанавливаю Pitch для крыши в диалоговом окне Build Roof, он позволяет мне установить только один шаг.Как мне сказать программе построить более высокую или более низкую скатную крышу над частью моей конструкции?

ОТВЕТ

Шаг для каждой отдельной стены на плане можно указать на вкладке «Крыша» в диалоговом окне «Характеристики стены». Большинство уклонов вашей крыши, вероятно, одинаковы, и лишь некоторые из них отличаются, так что это шаг, который вы захотите использовать в диалоговом окне «Построить крышу».

Чтобы установить общий тон

  1. В плане выберите Build> Roof> Build Roof .
  2. На панели «Крыша» установите общий шаг для своего плана, которым должно соответствовать большинство плоскостей крыши.

    Для целей нашего примера мы установим этот шаг на 12 дюймов для имперского плана или 45 ° для метрического плана.

  3. Нажмите ОК , чтобы применить это изменение.

После того, как вы установили общий уклон для плоскостей крыши, вы готовы обойти стену за стеной и изменить необходимые стены, которые вы не хотите использовать по умолчанию.

Чтобы отрегулировать шаг над одной стеной

  1. Используя инструмент Select Objects , щелкните по стене, имеющей более высокий или меньший уклон, чем тот, который вы установили в диалоговом окне Build Roof , затем нажмите кнопку редактирования Open Object .
  2. Выберите панель «Крыша» и установите желаемый угол наклона плоскости крыши, которая будет надстраиваться над этой стеной.

    Для целей этого примера мы установим Шаг на 6 дюймов в имперском плане, или 26.5 ° в метрическом плане.

  3. Нажмите ОК , чтобы применить изменение.

    Если вы включили Auto Rebuild Roofs в диалоговом окне Build Roof , крыша будет автоматически обновляться, чтобы отразить это изменение.

  4. Повторите этот процесс для любых других стен на вашем плане, для которых необходимо иметь уклон, отличный от значения по умолчанию, установленного в диалоговом окне Build Roof .

В некоторых случаях, например, в зоне крыла чайки или крыльца на крыше, вам может потребоваться установить как верхний, так и нижний угол наклона крыши.

Чтобы установить верхнюю и нижнюю высоту звука

  1. Как описано в шагах выше, используйте инструмент Select Objects , щелкните стену с более высоким или меньшим уклоном, чем тот, который вы установили в диалоговом окне Build Roof , затем щелкните на Open Object кнопка редактирования.
  2. Выберите панель «Крыша» и установите желаемый нижний шаг для плоскости крыши, которая будет надстраиваться над этой стеной или перилами.
  3. Поставьте галочку рядом с Верхний Шаг и установите это значение.
  4. Укажите, где Начать верхний шаг — указав, на какой высоте , перейти от нижнего к верхнему шагу, или по измерению От базовой линии , где должен происходить переход.

  5. Нажмите ОК , чтобы применить изменение.

    Если вы включили Auto Rebuild Roofs в диалоговом окне Build Roof , крыша будет автоматически обновляться, чтобы отразить это изменение.

  6. Повторите этот процесс для любых других стен на вашем плане, для которых необходимо иметь уклон, отличный от значения по умолчанию, установленного в диалоговом окне Build Roof .

5 полей, которые сделают идеальный питчер MLB

Противники забиты.280 против фастбола де Грома в 2018 году, самая низкая оценка среди квалифицированных игроков (минимум 100 фастболов). ДеГром однажды пошутил, что отрезал распущенные кудри, чтобы добавить скорости своему фастболу. Трудно спорить с этим человеком после того, как он доминировал на пути к своей первой награде NL Cy Young Award.


Захват

Нет ничего необычного в традиционном четырехшвом захвате, поскольку указательный и средний пальцы питчера лежат на подкове бейсбольного мяча.Примечательно то, что большой палец находится под кожей, чтобы направить мяч в точку выпуска.


Пять лучших полей

Дата Тесто Скорость
1 28.08.18 Хавьер Баэз 99.7
2 28.08.18 Кайл Шварбер 99,4
3 28.08.18 Хавьер Баэз 99,2
Т4 28.08.18 Хавьер Баэз 99.1
Т4 02.06.18 Кайл Шварбер 99,1

Процент выброшенных местоположением

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
