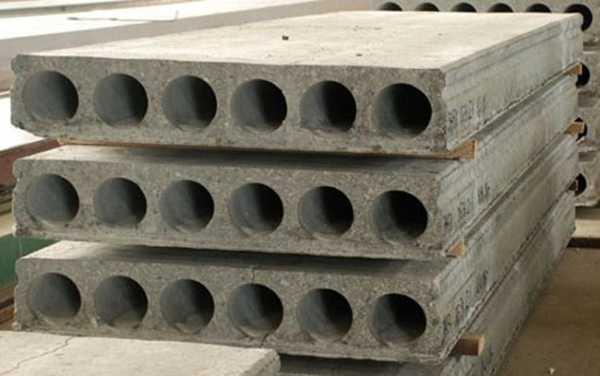

Пустотные железобетонные плиты перекрытий ПБ

Новая недвижимость все меньше походит на типовую застройку, большинство проектов являются индивидуальными, отсюда возникли новые требования к поставщикам материалов. Серия конструкций со строго установленными размерами перестала удовлетворять требованиям заказчиков.

Конечно, плиты перекрытия ПБ сейчас можно заказать и нетиповые, но это значительно удорожает конструкцию. Плиты типа ПБ являются многопустотными плитами непрерывного формования. Буква «Б» в серии означает, что плиты производятся без опалубки.

Плиты перекрытия ПБ изготавливаются на длинных стендах и нарезаются на любые отрезки. Длина может варьироваться от 1,8 до 9 метров с точностью до 10 см (типовые конструкции выпускаются от 2,7 до 7,2 метра с шагом типоразмера 0.3 метра). Здесь можно купить ЖБИ http://mixmaterials.ru/konstrukcii-zhbi.html по ценам производителя.

Плиты перекрытия ПБ появились в строительстве сравнительно недавно, но их более привлекательные размеры и цена, по сравнению с нетиповым изготовлением серии ПК, приводят к тому, что часто эти плиты вытесняют привычные круглопустотные аналоги. Но все-таки сравнительно малый срок использования не дает точно и полноценно изучить поведение данных конструкций под нагрузкой в реальном здании в течение времени.

Основные достоинства плит ПБ:

• За счет наличия пустот, которые гасят вибрации, обеспечиваются хорошие звукоизоляционные характеристики, уменьшение расхода сырья, облегчение всей конструкции (это достоинство также применимо и к плитам ПК).
• Хорошее качество наружных поверхностей, гладкость и ровность.
• Идеальная форма готового изделия.
• Большой ассортимент размеров.
• Возможность приобретения плиты, рассчитанной на различные нагрузки (данные плиты перекрытий могут выдерживать нагрузку от 600 до 1450 килограмм на метр квадратный).
• Предварительное напряжение стальной арматуры в конструкции любой длины.
• Огнестойкость и влагостойкость.
• Возможность нарезать плиты под углом 45 градусов для перекрытия помещений сложной формы, что позволяет сократить количество монолитных участков в сборном перекрытии.

Недостатки плит ПБ:

• Отсутствие монтажных петель усложняет связку плит между собой и процесс установки их в проектное положение, появляется необходимость использовать чалки.
• Невозможность пробивки отверстий в плитах ПБ из-за недостаточной ширины отверстий, что затрудняет устройство внутридомовых коммуникаций, в отличие от плит ПК, круглая форма и достаточно большой диаметр пустот которых, позволят пробивать отверстия для труб, не затрагивая армированные ребра.

Для сравнения, ширина отверстия в плите перекрытия ПБ 60 миллиметров, тогда как по плитам серии ПК ширина отверстия составляет 159 миллиметров, что позволят без сложностей пропускать через них трубы диаметром 100 миллиметров. Иногда специалисты допускают пробивку отверстий для малоэтажного строительства, но данная процедура является нежелательной. По данной ссылке можно купить фундаментные блоки ФБС http://mixmaterials.ru/prodazha-fundamentnyih-blokov.html по цене завода производителя.

Итоги:

После монтажа, отличия плит серий ПБ и ПК практически незаметны, долговечность у изделий одинакова. Обе серии имеют толщину 220 миллиметров и отличаются количеством и размерами пустот, а также арматурными каркасами, установленными в ребрах. Плиты перекрытия ПК могут применяться как в кирпичных, так и в каркасных зданиях, плиты ПБ лучше применимы в каркасных домах. Прочность плит ПБ ниже, чем у ПК.

По сравнению с плитами ПК, изготовленными по типоразмерам, имеющимся в серии, плиты перекрытия ПБ выходят дороже. Из всего этого можно сделать вывод, что, скорее всего, железобетонные плиты серии ПБ не смогут окончательно потеснить более надежные, дешевые и проверенные плиты ПК, но в некоторых случаях применение данных плит более выгодно.

ООО «Урал групп» — Пустотные плиты перекрытий: нагрузка, прогибы, отличия ПК от ПБ

• Главная
• Компания
• Статьи
• Пустотные плиты перекрытий: нагрузка, прогибы, отличия ПК от ПБ

03 Сентябрь 2016 г.

Железобетонные пустотные плиты перекрытий изготавливаются в соответствии с ГоСТом 9561-91 и применяются для перекрытия пролетов жилых и общественных зданий.

Практически ни одна стройка не обходится без использования этих изделий. Если для обустройства фундаментов бетонным блокам ФБС есть равнозначная замена в виде заливного фундамента, свайного и т.д., то альтернативы пустотным плитам перекрытия практически нет. Любые другие решения (монолитные железобетонные конструкции или полы из дерева) уступают либо в прочности, либо в простоте изготовления.

Из данной статьи Вы узнаете:

• чем отличаются плиты ПК от ПБ,
• как высчитать допустимую нагрузку на панели,
• чем вызваны прогибы плит перекрытий и что с этим делать.

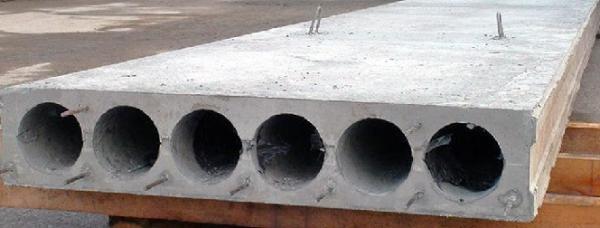

Отличия пустотных плит перекрытий ПК и ПБ

В последние годы на смену введенным в оборот еще в советское время плитам перекрытия ПК приходят изделия нового поколения — пустотные стендовые панели безопалубочного формования марки ПБ (или ППС в зависимости от проекта).

Если железобетонные плиты ПК изготавливаются по чертежам серии 1.141-1, то единого документа, на основании которого выпускают стендовые панели, нет. Обычно заводы используют рабочие чертежи, предоставленные поставщиками оборудования. Например, серия 0-453-04, ИЖ568-03, ИЖ 620, ИЖ 509-93 и ряд других.

Мы свели основные различия между плитами ПК и ПБ в одну таблицу.

ПК	ПБ
Толщина
220 мм, либо 160 мм для облегченных плит ПНО	От 160 мм до 330 мм в зависимости от проекта и необходимой длины
Ширина
1,0; 1,2; 1,5 и 1,8 метра	Чаще всего встречаются 1,2, но бывают и стенды шириной 1,0 и 1,5 метра
Длина
Для облегченных ПНО до 6,3 метра с определенным шагом, индивидуальным для каждого производителя. Для ПК — до 7,2 реже до 9 метров.	Поскольку плиты режутся по длине, то возможно изготовление нужного размера под заказ с шагом в 10 см. Максимальная длина может достигать 12 метров в зависимости от высоты панели.
Нагрузка
Типовая 800 кгс/м2, под заказ возможно изготовление нагрузкой 1250 кгс/м2	Хотя чаще всего выпускают именно нагрузку 800, но технология позволяет без дополнительных затрат сделать плиты и любой другой от 300 до 1600 кгс/м2.
Гладкость и ровность
Все-таки технология старая и формы у всех уже изношены, идеальных плит Вы не найдете, но и откровенно плохие попадаются редко. По внешнему виду на твердую 4-ку.	Изготавливаются на новейших стендах, разглаживаются экструдером. Как правило плиты намного лучше выглядят, хотя возможны и отдельные исключения.
Армирование
До длины 4,2 — простое сеточное, более длинные панели делают преднапряженными, т. к. использование натяжения позволяет добиться необходимой марки прочности меньшими затратами.	Преднапряженные при любой длине. В качестве струн в зависимости от проекта могут выступать как канаты 12к7 либо 9к7, так и проволока ВР-1.
Марка бетона
М-200	От М-400 до М-550
Заделка отверстий
Как правило выполняется на заводе. Если у Вас не сделано, обязательно залить бетоном М-200	Заделка отверстий не требуется, поскольку проектом заложена достаточность прочности торцевых сторон и без дополнительного укрепления

Нагрузка на пустотные плиты перекрытия

На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.

В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.

Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.

Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.

Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е.

На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.

Их расчеты основаны на следующих соображениях:

•  собственный вес = 300 кг/м2
•  стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.)
•  мебель + люди = 200 кг/м2
•  стены/перегородки = 150 кг/м2

Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.

Пустотные плиты перекрытия, благодаря армированию и свойствам бетона, распределяют вес давящего на них предмета на большую поверхность, чем фактическая площадь контакта. Так, например, если у Вас перегородка имеет ширину 100 мм. , а вблизи нее других нагрузок нет, то давление это распределится по большей поверхности и не выйдет за пределы, заложенные в расчетах предельных норм.

Так же следует не забывать, что помимо постоянных (статических) нагрузок бывают и переменные (динамические). Например, стоящая на полу гиря будет оказывать значительно меньшее разрушительное воздействие, чем упавшая со шкафа. Поэтому динамических нагрузок на панели следует по возможности избегать.

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.
