Пустотные плиты перекрытия размеры: Железобетонные плиты перекрытия: виды, размеры, характеристики

Содержание

Размеры плиты перекрытия: вес и цены

Плита перекрытия — это прочная горизонтальная конструкция, выполняющая роль разделения здания на этажи и обеспечивающая его устойчивость в целом. Является неотъемлемым элементом любого строительства. Она должна выдерживать нагрузки от верхней части строения, установленных на ней предметов и оборудования.

При строительстве сооружений из бетона, кирпича, железобетона, стеновых блоков используются железобетонные плиты перекрытия. Их основными техническими характеристиками являются ширина, длина и нагрузка. Стандартная величина нагрузки составляет 800 кг/м3.

Оглавление:

  1. Габариты и цены, таблица

Классификация

Существует несколько признаков для классификации: назначение, вид бетона, вид арматуры, условия работы. Основные виды, различающиеся по конструктивному решению:

  • Монолитные (маркируются ПТС, ПКС).
  • Пустотные (ПКМ, ПТМ).
  • Ребристые (ПТР, ПКР).

Особенности применения монолитных плит

Изделия представляют собой прочные армированные железобетонные конструкции.

Они применяются при монолитном способе строительства, а также при возведении многоэтажных зданий в условиях повышенной силовой нагрузки. Основными характеристиками таких перекрытий являются их высокая прочность и долговечность. Они надежно защищают строение от появления трещин и прогибов.

Размеры жб плиты перекрытия могут варьироваться. Возможно их изготовление непосредственно на объекте строительства. Это осуществляется путем установки горизонтальной опалубки, укладки арматурного каркаса и заливки конструкции бетоном.

Преимущества:

  • Жесткость конструкции.
  • Возможность монтажа на участках, имеющих ограниченный доступ для подъезда техники.
  • Небольшая толщина перекрытия.

Недостатки:

  • Низкая шумоизоляция.
  • Непрерывность заливки бетона.
  • Высокая стоимость работ.
  • Необходимость применения сопутствующих материалов (элементов опалубки, опалубочной фанеры).

Пустотные плиты

Такие изделия считаются универсальными и применяются при промышленном и индивидуальном строительстве. Их характерная особенность — наличие воздушных камер цилиндрической формы. Они выпускаются различных габаритов. Этот параметр оказывает влияние на стоимость изделия. При необходимости возможна подгонка размеров пустотной плиты перекрытия перед монтажом путем ее резки.

Плюсы:

  • Высокая степень тепло- и шумоизоляции.
  • Возможность прокладки через пустоты различных видов коммуникаций (охранной, вентиляционной, энергетической).
  • Невысокая цена, низкая стоимость монтажных работ.
  • Небольшая масса, обеспечивающая снижение нагрузки на фундамент и несущие перегородки строения.
  • Применение предварительно-напряженной арматуры увеличивает прочность конструкции.
  • Высокая скорость монтажа.

Ребристые плиты

Представляют собой цельные плиты перекрытия, имеющие продольные элементы, выполняющие роль балок и работающих на изгиб. При больших нагрузках могут быть добавлены поперечные ребра. Такие изделия способны обеспечить необходимую прочность конструкции и при этом уменьшить толщину перекрытия, сэкономив бетонный компонент. Выпускаются с плоской верхней поверхностью с отверстиями или без них, а также плиты-оболочки со сводчатым покрытием.

Данный вид применяется при возведении сооружений промышленного назначения. При этом подгоняют ребристые плиты перекрытия под любые размеры. В жилых помещениях используются достаточно редко, так как наличие ребер ограничивает возможность проведения работ по обшивке нижней поверхности.

Стандартные размеры плит

Монолитные изделия могут иметь длину от 2 до 7,2 м, ширину до 3 м. Размеры многопустотных плит: длина до 12 м, ширина — от 1,0 до 2,5 м. Длина ребристых достигает 8,8 м, ширина — 1,5 м, а высота — 400 мм.

При согласовании с заказчиком могут быть изготовлены плиты, имеющие необходимые размеры. Но следует договариваться об этом заранее, так как не каждый производитель предлагает широкий ассортимент продукции этого вида. Следует учесть, что увеличение габаритов изделия при производстве приведет к повышению цены изготовленной продукции.

Стандартная толщина плиты перекрытия пустотного типа составляет 220 мм. Но могут применяться изделия, имеющие большее значение этого параметра. Размеры пустот составляют 114-203 мм.

Стоимость железобетонных изделий

Ниже в таблице приведены средние данные о цене плит перекрытия разного типа.

НаименованиеРазмеры, ммВес, кгЦена, рубли

Ребристые

ПРТм-11200х400х9065650
ПРТм-21400х400х9076700
ПРТм-31600х400х9087800
ПРТм-41800х400х90100900
ПРТм-52000х400х1201301200
ПРТм-133600х400х1202402100

Сплошные

ПТВс 24-42400х400х2204801400
ПТВс 26-42600х400х2205201500
ПТВс 28-42800х400х2205601600
ПТВс 30-43000х400х2206001700
ПТВс 40-44000х400х2208002200

Пустотные

ПК 21-10-82100х1000х2206804000
ПК 30-10-8 (880 кг)3000х1000х2208804300
ПК 40-10-84000х1000х22011805400
ПК 54-10-8 (1550 кг)5400х1000х22015507000
ПК 27-12-82700х1200х2209804300
ПБ 69-12-86900х1200х220265011000
ПК 28-15-82800х1500х220
1350
5900

характеристики, маркировка, размеры и цены

Для строительства жилых домов, сооружений гражданского и промышленного назначения характерно применение перекрывающих конструкций: деревянных, из монолитного железобетона, а также пустотных плит из армированного железобетона. Последние в этом списке изделия уже давно обратили на себя внимание благодаря своим особенностям и преимуществам. Цена облегченных плит довольно демократична, при этом их качество не уступает полнотелым аналогам. Перед выбором разновидности перекрытия и его габаритов следует провести расчет допустимой нагрузки, ознакомиться с классификацией, назначением, техническими и ценовыми параметрами.

Оглавление:

  1. Особенности и преимущества
  2. Маркировка
  3. Сфера применения
  4. Цена ЖБИ

Характеристики

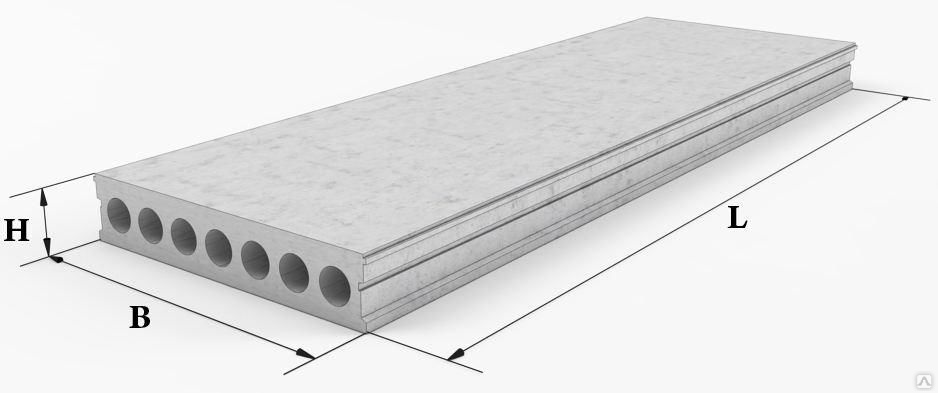

Пустотные плиты – это прямоугольные железобетонные панели правильной формы с продольными каналами, параллельно которым проложена арматура (стальные канаты). Отверстия бывают разной конфигурации: цилиндрические, грушевидные, прямоугольные. Самыми популярными являются варианты с шестью круглыми пустотами диаметром 159 мм.

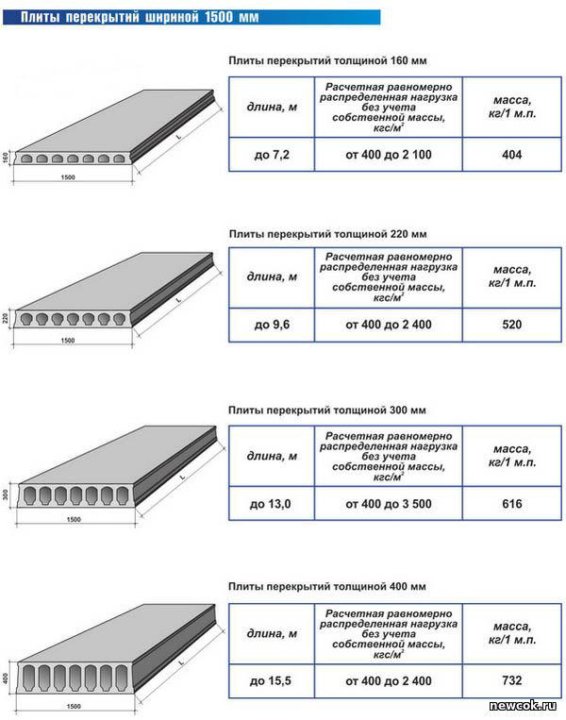

Стандартные размеры варьируются в следующих пределах:

  • толщина – 22-30 дм;
  • ширина – 9,9-35 дм;
  • длина – 11,8- 98 дм.

Чаще всего в строительстве применяются конструкции 22х15х60 дм, которые монтируются с помощью крана, грузоподъемность которого – не более 5000 кг.

Плиты делятся на три типа:

  • серия ПК – с круглыми пустотами диаметром 114-203 мм, заливается в опалубку;
  • серия ПГ – толщина панели – 260 мм, полости грушевидные;

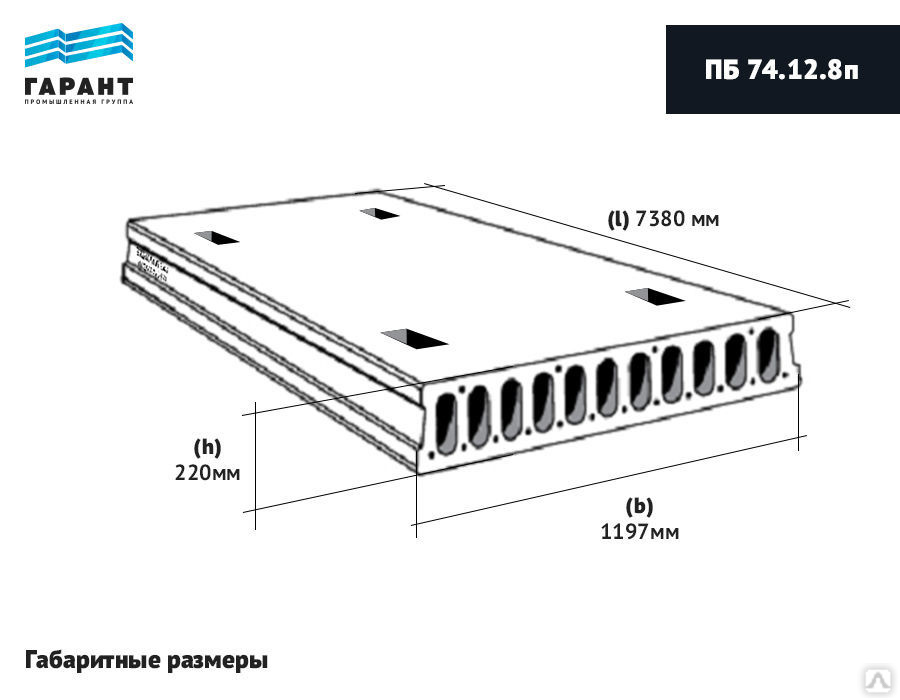

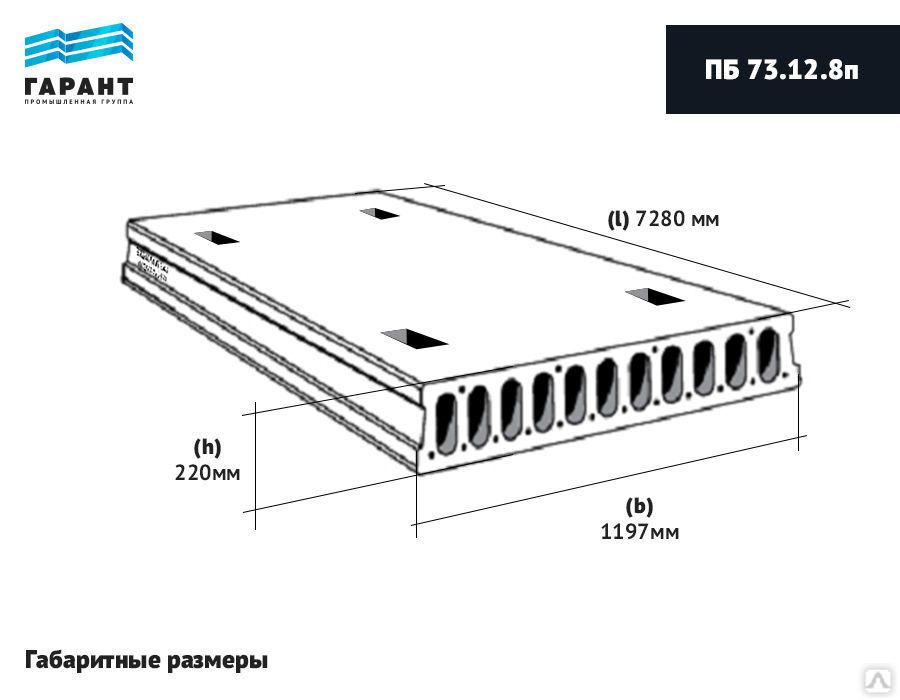

  • серия ПБ – изделие, произведенное по прогрессивной технологии непрерывного формования на специальных длинных стендах; стандартная толщина ПБ – 220, диаметр пустот – 60 мм.

Железобетонные панели имеют целый ряд достоинств по сравнению с монолитными.

1. Они значительно уменьшают массу строительных конструкций.

2. Высокие звукоизоляционные характеристики достигаются за счет того, что воздушные полости эффективно гасят шумы и звуки.

3. Пустоты отлично выполняют функции каналов, по которым прокладывают электрокоммуникации (сигнализацию, кабели).

4. Воздух, которым заполнены полости, играет роль теплоизолятора.

5. Монтаж изделий (в отличие от монолитных перекрытий) допускается выполнять при низких температурах.

6. Усиление перекрытий предварительно напряженной арматурой способствует повышению их выносливости и прочности.

Маркировка

Критериями выбора железобетонных перекрытий с внутренними пустотами являются расчетные нагрузки, способ опирания на основание, тип бетона, вид армирования, габариты, форма и размеры пустот. Все эти параметры отражаются в обозначении плиты.

1. Начальные литеры. Они означают тип изделия – ПК, ПГ или ПБ. Перекрытия ПК делятся на 7 групп, отличительные признаки которых указаны в таблице.

ОбозначениеТолщина, ммДиаметр пустот, мм
1ПК (ПК)220159
2ПК220140
3ПК220127
4ПК260159
5ПК260180
6ПК300203
7ПК160114

2. Дополнительные буквы. Перекрытия ПБ, ПГ и ПК опираются на стены по двум сторонам, но выпускаются и другие железобетонные изделия. В маркировке это отмечается еще одной буквой: Т обозначает возможность опирания на 3 стороны (3ПКТ), К – на все четыре (например, 2ПКК).

3. Цифры. Линейные размеры пустотных плит перекрытия. Первая пара – это длина в дециметрах, округленная до целого значения (реально – на 20 мм меньше). Например, если в маркировке стоит число 63, то размер – 6280 мм. После точки стоит вторая пара цифр, указывающая ширину изделия в дм, увеличенную на 10 мм: скажем, шифр 15 означает панель шириной 1490. Завершающее число (после черты) обозначает расчетную нагрузку, которую выдерживает конструкция (в килограммах силы на м2), или ее порядковый номер по несущей способности.

4. Буквенные шифры. Если панель предварительно напряжена, то сразу после цифр следует класс стали арматуры – например, AтV. Далее указывается вид бетона: Л – легкий, С – силикатный плотный, Т – тяжелый (иногда он не маркируется).

5. Дополнительные характеристики. Их указывают в том случае, если плита рассчитана на применение в особых условиях: при повышенной сейсмичности, агрессивности газообразной среды. В конце обозначаются конструктивные особенности – к примеру, буква а ставится, если перекрытие имеет по торцам уплотняющие вкладыши.

Вот пример маркировки изделия типа 2ПК длиной 2680 мм, шириной 1290 мм с расчетной нагрузкой в 3 кгС/м2, изготовленной из тяжелого бетона, усиленной предварительно напрягаемой арматурой AтV и предназначенной для строительства в сейсмически опасных районах (до 6 баллов): 2ПК27.13-3 AтV-С6.

Почти все панели, опирающиеся на стены двумя или тремя сторонами, армируются напрягаемой арматурой. ГОСТ 9561-91 допускает не монтировать ее в такие разновидности:

  • толщина – 220, длина – 4780, диаметр полостей – 140 или 159 мм;
  • толщина – 260, максимальная длина – 5680 мм;
  • толщина – 220, при любой длине и диаметре пустот – 127 мм.

Использование ЖБИ с пустотами

Панели со сквозными отверстиями чаще всего выбирают для обустройства перекрытий между этажами в домах из бетона, кирпича, ячеистых пено- и газоблоков. Более совершенной считается серия ПБ, плиты этого типа имеют плоскую гладкую поверхность, технология позволяет получать полноценно армированные элементы разной длины, при необходимости играющих роль «доборных» изделий. Иногда в таких случаях рабочие заполняют промежутки между опалубочными ПК или ПГ монолитной стяжкой, армированной своими силами. Такая конструкция уступает по прочности стандартным ПБ, техпроцесс изготовления которых предусматривает виброуплотнение бетона и его обработку паром.

Преимущество ПК – достаточно большой диаметр каналов. Применение изделий этой серии рекомендуется, если планируется монтаж канализационных труб диаметром 80-100 мм.

Стоимость

В таблице приведена средняя цена разных серий железобетонных пустотелых изделий от производителей Московской области.

КомпанияОбозначение перекрытияРазмеры, ммВес, тСтоимость, рубли
ПромстройЖБИПК 61-15-86080х1490х2202,910 090
ЖБИ-2000ПК 62-15-8 Ат800а6100х1500х2002,911 300
ЖЗБКПК 63-12-86280х1190х2202,28 900 (с доставкой)
СавиКомПБ 66-12-86580х1195х2202,3311 100 – 11 870

Цены на железобетонные перекрытия зависят от веса изделия, технологии изготовления, а также ценовой политики поставщика. Иногда предлагается бесплатная доставка по Москве, чаще расчет транспортных услуг ведется по километражу. Снизить итоговую стоимость помогают сезонные акции от производителей, оптовые заказы, использование соответствующего транспорта.

размеры и ГОСТ для строительства частного дома из ЖБИ- Обзор +Видео

Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

[contents]

Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

  1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
  2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
  3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

 Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

15 – ширина, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

  • 2ПД-6ПД – на две стороны;
  • 3ПТ-6ПТ – на три стороны;
  • 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

  • 1 – 100 мм
  • 2 – 120 мм
  • 3 – 140 мм
  • 4 – 160 мм
  • 5 – 180 мм
  • 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине –  от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли, а также каналы для проводки коммуникаций.

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.


Плиты классифицируют по группам
, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Самым распространенным видом плит перекрытия считаются пустотные.

Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, частных домов, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

Плиты перекрытия: толщина, габаритные размеры и характеристики

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

Что такое плиты перекрытия?

Общеизвестно, что перекрытия являются несущей горизонтальной конструкцией любого строения и предназначены для разделения между собой этажей. Различают чердачные и междуэтажные типы. Во время строительства и при дальнейшей эксплуатации дома, именно на перекрытия ложится чрезвычайно большая нагрузка, так как, кроме своего веса, они должны выдержать тяжесть расположенной над ними части здания.

Основные элементы, состоящие из тяжелых сборных железобетонных плит, называют частями перекрытий. Звукоизоляцию и тепло обеспечивает верхняя часть, а нижняя выступает в роли потолка.

В строительном производстве такие плиты, как правило, делают из бетона либо железобетона. Отличительной чертой ребристых железобетонных конструкций является наличие промежутка между ребрами, составляющего около 150 см. В качестве перекрытий могут также выступать железобетонные балки, достаточно плотно пригнанные друг к другу. В таких случаях в балочных перекрытиях между балками рекомендуется вставлять особые вкладыши и бетонировать образовавшийся между ними промежуток.

В список наиболее часто используемых типов плит можно добавить сталекаменные перекрытия. Приобрести их без особых проблем можно в любом магазине строительных материалов, но монтировать лучше в промышленных условиях.

В жилых домах либо коттеджах, имеющих кирпичные, блочные или бетонные стены, наиболее часто в качестве перекрытий применяют железобетонные конструкции. Их располагают как вдоль здания, так и поперек, в зависимости от особенностей проекта. Материалом для плит, в этом случае, может быть легкий либо обычный тяжелый бетон марки 200 и более. Очень часто, с целью уменьшения веса плит, а также экономии бетона, их делают с продольными пустотами круглой формы. Ширина плит может колебаться в пределах 600-2400 мм, при длине 2400-6600 мм. При необходимости, для больших пролетов без дополнительной установки опор, могут быть выпущены перекрытия с длиной конструкции до 12000 мм.

Основные функции и характеристики

Плита представляет собой прямоугольный плоский кусок металла, камня либо другого материала и является составной частью здания. В строительстве этот элемент несет на себе полный вес других частей строения.

Основными характеристиками для перекрытия являются:

  • прочность, ввиду необходимости выдерживать большие расчетные нагрузки;
  • жесткость, так как в перекрытии не должно быть ощутимых перегибов даже под воздействием значительных нагрузок. Допустимой величиной является 1/200 пролета для перекрытий чердаков и 1/250 пролета для перекрытий между этажами;
  • звукоизоляция должна обеспечивать достаточную защиту помещения от переноса звуков из других помещений, расположенных по соседству;
  • теплозащита;
  • огнеупорность;
  • экономичность предполагает наименьший вес при небольшой толщине;
  • индустриальность всех элементов.

Общая цена конструкций, как правило, составляет 15-20 процентов общей стоимости всего здания. Поэтому правильный и рациональный подход к выбору конструкции перекрытий поможет значительно снизить уровень финансовых затрат и сохранить при этом все необходимые эстетические и эксплуатационные качества строения.

При грамотно подобранных и скоординированных размерах конструктивных элементов дома, в строительстве можно будет применять исключительно стандартные части.

Классификация плит перекрытий

Какими бывают плиты перекрытия? Железобетонные конструкции классифицируют по разнообразным параметрам, таким как толщина плит, тип опоры плиты на несущую конструкцию, наличие и размещение пустот в теле плиты.

Однако, как правило, конструкции разделяют следующим образом:

  1. Пустотные, наиболее широко используемые при обустройстве межэтажных перекрытий. Их применяют при строительстве домов из бетона, кирпича и стеновых блоков. Лучшей тепло- и звукоизоляции способствует наличие в плитах воздушных полостей.
  2. Ребристые, предназначенные для строительства кровли зданий промышленного назначения, таких как ангары, гаражи, склады. Зачастую такие помещения не отапливаются.
  3. Монолитные, представляющие собой железобетонные конструкции сплошного армированного типа. Такие перекрытия отличает гораздо большая прочность, чем у других видов плит. Монолитные конструкции нашли применение при строительстве многоэтажных зданий, в условиях увеличенной силовой нагрузки на конструкцию.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

  • железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
  • конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
  • железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

  • 2ПКТ — для опирания по трем сторонам;
  • 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

  • АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
  • т – данная плита выполнена из тяжелого бетона;
  • а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Принципы обозначения марки железобетонных многопустотных ПК

Для условного обозначения марок многопустотных железобетонных плит перекрытий принято использовать 3 группы, состоящие из букв и цифр.

Первая группа служит для обозначения типа продукта, его габаритных размеров и вида бетона, а также класса напрягаемой арматуры.

Вторая группа предназначена для указания расчетной нагрузки на изделие, измеряемое в килопаскалях, а также нормативный номер по несущей способности. При этом также обозначается класс напрягаемой арматуры для заранее напряженных плит.

Третья группа обозначает дополняющие характеристики, которые необходимы для отражения особых условий использования железобетонных перекрытий и специфических нюансов таких конструкций.

Согласно правилам нанесения маркировки на перекрытия, все необходимые показатели наносят на боковую поверхность плит. Маркировочные надписи принято подразделять на монтажные, основные и информационные. Основные, в свою очередь, состоят из:

  • марки железобетонной конструкции;
  • названия предприятия, изготовившего продукт и зарегистрированного товарного знака производителя;
  • штампа, подтверждающего прохождение технического контроля.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

  • ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
  • пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
  • через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
  • пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
  • применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Инструкция по раскладке плит перекрытия

Перед тем как перейти к  раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные  плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных  плит перекрытия:

Ширина

Стандартная ширина плит ПК:  1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Длина

Плиты ПК с шагом 300 мм по длине. Минимальная длина  от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм. Длина от  2  и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Толщина

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.



Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная.  Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес:  колонны, тяжелое оборудование, тяжелые кирпичные камины и т.д.



Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).



Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах.  В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

форма для плит ПК

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя.  Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так.  Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть  записаны ПК, 1ПК, 2ПК  — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования.  На всю длину цеха завода натягиваются канаты из металла, заливает  бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше.  Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

плиты ПБ пример прайса

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

  1. Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
  2. У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
  3. Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)
  4. Минимальное опирание плиты 90 мм, максимальное 250 мм.  Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)

    Инструкция раскладки плит перекрытия

Некоторые правила из практики:

  1. Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и  не к каждому участку могут подъехать.
  2. Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
  3. Летом заказывайте плиты заранее. В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
  4. Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.

Пример раскладки плит:

Раскладка плит перекрытия

Как не допустить ошибок при раскладке плит. Видео:

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше. Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов.  Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия  необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

Проект двухэтажного дома с полноценным вторым этажом Д110

Проект двухэтажного дома с мансардным вторым этажом С118

Проект квадратного дома с мансардным этажом М142





Пустотные плиты перекрытия, особенности, виды

Панели или плиты перекрытия пустотные играют важную роль в процессе строительства дома. Это подтвердит любой, кто хотя бы раз сталкивался с данным направлением. По сути, данные элементы могут составлять до 90 процентов от всего веса вообще. Размеры и вес у изделий могут быть разными. Иногда они весят меньше 9 кг.

Об особенностях конструкции

Согласно названию, внутри эти изделия  ЖБИ абсолютно пустотелые. Потому при их реализации используется соответствующая маркировка. Но отверстие может не только иметь простую овальную или круглую, квадратную форму.

В большинстве случаев выпускаются плиты с цилиндрическими пустотными окружностями внутри. Форма может влиять на то, какую нагрузку выдерживает то или иное изделие.

Многопустотные плиты перекрытия снабжаются армированием, либо оно отсутствует. Железобетонные разновидности чаще всего идут с армированием.

Такие разновидности плит отличаются серьёзным весом, что способствует повышению общей нагрузки на здание и стоимость строительства. Но и запас по прочности получается серьёзным. Монтаж зависит от того, какое опирание применяется для многопустотной плиты перекрытия.

Если опирание недостаточно устойчивое, то больше вероятность появления серьёзных деформаций. Даже стандартные размеры не спасут от деформации.

О существенных характеристиках

Главные габариты

Размеры плит перекрытия определяют, сколько будет стоить готовое изделие. Надо обратить внимание не только на длину и ширину, но и на вес.


Размер плиты может находиться в следующих пределах:

  1. Ширина: 990-3500 миллиметров.
  2. Длина: 1180-9700 мм.

Наиболее распространённый вариант – многопустотные цельные железобетонные плиты с длиной 6 тысяч миллиметров, шириной – 1500 мм. Высоте и такому параметру, как приведённая толщина панели, уделяют не меньше внимания, чем остальным параметрам. Ведь параметры тоже влияют на то, что выдерживает плита перекрытия.

При этом толщина плиты– стандартная величина, которая неизменна, и равна 220 мм. Железобетонные многопустотные плиты перекрытия надо поднимать минимум краном, который способен выдержать до 4-5 тонн нагрузки.

Информация о весе

В России выпускаются изделия с диапазоном веса 960 килограммов – 4,82 тонны. Вес – это главный критерий, который в итоге позволяет выбрать способ осуществления монтажа. Как уже говорилось, в большинстве случаев рекомендуется выбирать краны с грузоподъёмностью до 5 тонн для пустотных плит перекрытия. При этом способность поднимать тяжести рассчитывается с некоторым запасом.

Панели с одинаковой стоимостью могут иметь разный вес, хотя разница и небольшая. При этом на точные расчёты может повлиять множество факторов.

О разновидностях нагрузок

В любом перекрытии присутствует минимум три элемента:

  • Верхняя часть, с этажом для проживания людей. Панель в данном случае нагружается за счёт напольного покрытия, разнообразных утеплительных элементов, бетонных стяжек. Последние становятся источником самых серьёзных нагрузок. Об этой части надо помнить, когда осуществляется расчёт плиты.
  • Нижняя часть с потолком. Включает отделку с осветительными приборами. Даже светодиодные ленты требуют частичного разрушения материалов для того, чтобы прокладывать кабели. Кроме того, нагрузка для перекрывающих деталей создаётся и большими осветительными приборами. Например, если они находятся в просторных помещениях.
  • Конструкционная. Нужна для соединения верхней и нижней частей в единое целое. Она как бы поддерживает другие части в воздухе. ПК 120 не исключение.

Пустотная плита как раз и становится конструкционной частью. Именно они поддерживают в воздухе остальные. Таблица  на специализированном сайте поможет разобраться с важными характеристиками.

Грамотно распределяем веса

Динамическую нагрузку на такие изделия так же не стоит списывать со счетов. Её создают люди и вещи, которые они передвигают. Это влияет на свойства, состояние конструкции. Например, на усиление.

Изделия делятся ещё на два типа в зависимости от того, как по ним распределяется нагрузка:

  1. Точечные.
  2. Распределённые.

Например, точечная нагрузка создаётся при использовании огромной люстры, освещающей просторное помещение. Распределённую нагрузку создаёт натяжной потолок с каркасом по всей поверхности. Это надо учесть, создавая чертёж.

Иногда создаётся нагрузка, которая совмещает в себе черты двух предыдущих разновидностей. Речь идёт, к примеру, о ванных, наполненных доверху. Усиление не имеет значения.

Информация о марках пустотных плит

По сути, у пустотных плит отсутствуют марки, в привычном понимании этого слова. Речь идёт о маркировке, которая используется для отображения той или иной информации. Приведём пример.

У панелей в продаже может присутствовать следующее обозначение: ПК 15-13-10 ПК. Это означает, что речь идёт о пустотной плите. Цифры как раз и обозначают имеющиеся технические характеристики. 15 означает длину, равную 15 дециметрам. Это около 1,5 метров. При этом производители стараются округлять цифры в большую сторону.  Длина плит на самом деле может составлять 1,498 метра. 12 – для обозначения ширины, которая равна 10 дециметрам. Последний номер, 10, становится самым важным. В том числе, если есть усиление.

Оно нужна для отображения нагрузки, которую способен выдержать материал. В данном случае – 10 килограммов на один дм2. Но чаще производители берут нагрузку на метр квадратный. Это видно, когда изучается любой чертёж.

Расчёт нагрузки

По предельному воздействию

При проектировании зданий обязательным условием становится наличие расчётного показателя по предельным воздействиям. Допустимые технические параметры определяются на основе советского ГОСТа, принятого под номером 9561-91.

Когда создаётся чертёж, требуется описать вес всех элементов, которые будут давить на ту или иную деталь. Их суммарный вес и покажет предельную нагрузку, оказываемую в данном месте.

Какие элементы требуют отдельного указания?

  1. Теплоизоляция.
  2. Масса напольного покрытия или панелей.
  3. Гипсобетонные перегородки.
  4. Цементно — песчаные стяжки. Особенно, если на них используется усиление.

Все показатели складываются друг с другом, а потом делятся на количество панелей, которое будет использоваться. Так мы узнаем, что выдержит конструкция.

Об оптимальной нагрузке

Максимально допустимый показатель нагрузки –это критический уровень, доводить до которого в реальности нельзя. Лучше всё-таки рассчитать оптимальный параметр. Например, вес панели равен 3000 килограммам. Она требуется для перекрытия площади в 10 квадратов. Это обязательно учитывают, когда появляется чертёж.

3000 делим на 10. Получаем нагрузку, равную 300 килограммам на метр квадратный. Это небольшая цифра, но надо учесть ещё вес, которым обладает само изделие. Допустим для изделия изначально рассчитали с учётом веса нагрузку в 800 кг на 1 м2. От 8 с двумя нулями отнимаем 300, получаем 500 кг на 1м2.

После этого останется прикинуть, сколько должны будут весить другие детали, с бетонными частями внутри. Предположим, мы получили 200 кг. Из 500 вычитаем 200. Получается 300. Но это не конец.

От этой цифры надо вычесть вес людей и мебели, которые будут находиться внутри помещения. Только после этого получится показатель, который будет назван оптимальным. Легко вычисляется несущая способность.

Другие особенности и преимущества пустотных плит

Можно выделить следующие преимущества, характерные для пустотных панелей, сборные железобетонные изделия не исключение:

  • Небольшая стоимость.
  • Меньшая усадка дома, чем при использовании полнотелых изделий.
  • Надёжность.
  • Прочность, которая не зависит от пустотелой конструкции внутри.
  • Небольшая нагрузка по периметру всего здания. Усиление на это тоже не влияет.

Плиты перекрытия многопустотные  — одни из главных материалов в строительстве. Но в настоящее время его выпуском занимается лишь несколько заводов на территории нашей страны. Главное – не приобрести подделку, иначе поверхность пола пострадает, как и другие элементы.

На что обязательно нужно обратить внимание при покупке

Иногда продавцы пытаются сэкономить, реализуя так называемые облегчённые варианты панелей. Маркировка пустотных изделий может утверждать, что изделие способно выдержать до 500 килограмм на 1м2, но на деле показатель с большой вероятностью будет ниже.

Реализаций такой продукции может приравниваться к уголовным преступлениям. Ведь приобретение подобных изделий увеличивает риск того, что здание может обрушиться. С проблемой сталкиваются не только в провинциях, но и в крупных городах вроде Москвы и Питера. Любая ошибка при проектировании может привести к трагическим последствиям. Потому надо внимательно изучать каталог многопустотных плит перекрытий.

прессованных плит с полой сердцевиной на гибкой опоре — расчетные модели и вычислительные примеры

1 JUNIORSTA 01.1 Стойки Conrete и Masonr ПРЕДВАРИТЕЛЬНЫЕ ПЛИТЫ С ПОЛЫМ СЕРДЕЧНИКОМ НА ГИБКОЙ ПОДДЕРЖКЕ — КОНСТРУКЦИОННЫЕ МОДЕЛИ И ВЫЧИСЛИТЕЛЬНЫЕ ПРИМЕРЫ Mateusz Surma 1 Astrat Целью данной статьи является сопоставление расчетных моделей или предварительно напряженного Hollo Core на опорных стойках с тонким перекрытием.К моделям обсуждаются: модель объединенной группы Pajari-Leskelä и ее разработка Roggendor, в которой учитываются нелинейные элементы во взаимосвязи объединенной группы. Обе модели были разработаны на основе вспомогательных экспериментальных тестов и анализа методом конечных элементов. В статье приведены оценки моделей и направления деятельности. Модели Keords Design, опорные стойки, Hollo Core, preast, prestressed, Slim-Floor Strutures 1 КОНСТРУКЦИИ SLIM-FLOOR Предварительно напряженные Hollo Core (HC) являются наиболее популярными решениями или перекрытиями с большим пролетом (60 м).Основные преимущества сборных элементов, а именно: высокая прочность при относительно небольшой высоте (мм) и малый выбор зависят от их пригодности. Основные технологии производства (etrusion и ip-orming) исключают использование поперечного восстановления в ross-setion o HC as. Единственными реставраторами являются продольные предварительно напряженные нити, которые обеспечивают конечную апаиту и увеличивают сдвиговую апаиту для непереносимых es Rd, hih является важным условием ULS или HC as [1]. Первоначально HC поддерживается на жестких опорах, чаще всего на всех.В конце 80-х годов прошлого века в Европе была начата разработка конструкции, поддерживаемой на железобетонных, поликарбонатных, стальных или композитных балках, под названием Slim Floor Strutures. В таких конструкциях деформация опоры не имеет отношения к орку или ХК. (см. Рис. 1) Рис. 1 Стойка Slim-Floor [] ВЛИЯНИЕ ФОРМАЦИЙ ГИБКОЙ ОПОРЫ НА СДВИГНУЮ СПОСОБНОСТЬ ПЛИТ из HC При проектировании этого типа опор необходимо учитывать деформацию, как и у нас, с увеличением количества опор. учтено. Как следствие, полное напряженное состояние возникает в виде поперечной нормали и появляются напряжения сдвига.HC as стремятся двигаться вдоль косяков (скольжение) (см. Рис.). С другой стороны, одна из руд, как и все остальные, имеют тенденцию предотвращать это смещение, что создает случайное напряжение. Концевой элемент HC залит вместе с опорными балками, и эта область подвергается отрицательному конечному моменту, когда HC a загружается. Это приводит к тому, что в одном и том же месте может быть несколько гребней в одной и той же части.Открытие этих гребней снижает нагрузку на соединение и, в конечном итоге, сдвигает конец, и луч передается в основном между ними, а также между ними. 1 Mateusz Surma, MS., Crao Universit o Tehnolog, Civil Engineering Fault, Institute or Building Materials and Strutures, Warszaska, Krakó, POLAND, 1

2 JUNIORSTA 01.1 Conrete and Masonr Strutures Рис. Поперечная деформация опорных балок Эти стойки возникают на с задней стороны HC a, вдоль прядей под es (растрескивание и расслоение) или в продольных швах и на прилегающих к ним элементах, а также на повторном ремонте стяжки и a [].Если опорные элементы поддерживаются так низко на балке, что окончание балки вызывает поперечное растягивающее напряжение в нижней части балки, то ее поверхность стремится к продольному сгибанию. Продольные грани уменьшают поперечную концевую часть балки. Иногда рейки под буквой е имеют тенденцию к зарастанию прядей. Это сокращает количество прядей, и первая часть имеет отрицательную скорость сдвига. В результате делеции луча появляется диерен в схеме элементов HC, в зависимости от его положения вдоль луча.На середину пролета косяка распространяются в основном поперечные конечные моменты. В то время как удаление сторонних файлов поддерживается только в области их крайних узлов []. Кромки, которые подвержены деформации сдвига, являются основной причиной уменьшения скорости сдвига. В серии экспериментальных всесторонних испытаний [5] было замечено, что недостаток пола, увы, проявляется в самых внешних источниках. Кроме того, недостаточная параллельность противоположных концов ГП может быть причиной дополнительных напряжений в результате кручения (см.рис.). Рис. Напряжения и деформации средних и крайних узлов HC, как на опорах Leile [] Результатом состояния поперечных нагрузок в Strutures Slim-Floor является сгребание и сдвиг на несущие элементы, как в их самой крайней области, без заделки кромок, и уменьшение сдвиг apait Rd []. Несмотря на обязательное использование подкосов Slim-Floor, единственное отличие европейского стандарта [6] заключается в том, что в асоциальных опорах необходимо учитывать уменьшение поперечного напряжения сдвига на сдвиговой арматуре. Но здесь не говорится ни о дизайне, ни о модели.Рекомендации [6] и национальные стандарты, применяемые в Финляндии, Седене и Нидерландах, и другие. Эти оценки проверены на серии тестов, проведенных в Финляндии на ушах [8], и были учтены на основе проектных моделей Pajari [] и Leskelä [9]. Отсутствие тяжелых недомоганий или опор Slim-Floor является причиной или отсутствием снижения прочности на сдвиг или HC (это является результатом простой поддержки) в проектных решениях. Кроме того, сопротивление сдвигу HC как Rd не используется в человеческих каркасах.Тем не менее, уровень, указанный в конструкции, может оказаться ненадежным, особенно короче HC, поскольку линейная нагрузка проигрывает опоре. Сравнение моделей Паджари-Лескеля и модели Роггендора [] дается в последней части статьи. МОДЕЛЬ КОНСТРУКЦИИ PAJARI — LESKELÄ Эта модель является одной из составных частей, она является развитием одного элемента HC, например, на негибких (жестких) опорах, как в [10] и [11]. Критерий прочности достигает уровня прочности на разрыв при сохранении основного напряжения σ 1.1 t z (1 z) z z t (1) Анализ методом конечных элементов показывает, что исходная скорость лоализации находится в диапазоне 0,5-0,5 часа. Расположение расслоения зависит от его геометрии (см. Рис.).

3 JUNIORSTA 01.1 Стойки Conrete и Masonr Рис. Лоализационная исходная ось [] В качестве опор без поддержки нормальное напряжение σ z равно нулю, что гарантирует соответствие (см. Рис. 5). Нормальное напряжение σ и поперечное напряжение сдвига τ z (вертикальное) определяются аналогично жестким вкладышам и рассчитываются по зависимостям, указанным в () и (): P P e p M z () A I S z z, () I Рис.5 Компоненты напряжений в HC e [] Более сложным вопросом является идентификация поперечного сдвига τ z (горизонтального) в HC e, возникающего из-за продольных давящих поперечных потерь на сдвиг ν в составном расслоении, продолжающемся на балке, внутренняя заливка шва и верхний выступ на длине e [5]. Величина давящего поперечного сдвига уменьшала ормулу: e. вверху (EA). top () (EI) здесь: (EA). верхняя пространственная устойчивость верхнего выступа отверстия, например, верхнее энтроидальное расстояние, верхнее выступание, HC и энтроидное отверстие, совокупное расслоение, h.верхняя толщина верхнего выступа горловины, окончательная прочность композитной россыпи, например, сдвиг руды на балке из-за приложенной нагрузки. На стороне давящего поперечного сдвига los (значение ν) определяется значение поперечного напряжения сдвига τ z и e (см. Рис. 6). Распределение напряжения съедания τ z на длине a и диапазон надежного распределения до сих пор неизвестны. Модель знает τ z на длине = r как среднее значение напряжения или расстояния h. z здесь: r (5)

4 JUNIORSTA 01.1 Стойки Конрета и Мейсонра, сумма ширины HC a, ширины HC a, l поперечного сдвига руды, опирающейся на другие стороны балки, расслоения углеводородов, поддерживаемых с других сторон балки. Рис. 6 Реальное и расчетное распределение o τ z [] На основании испытаний выяснилось, что чем сильнее комбинация, тем больше уменьшается сила сдвига Rd o HC a. Значение эффективной ширины e определяется в ходе асинхронных тестов с использованием соотношения eteen L (дальние 18 нулевых конечных моментов) и L.0 (постоянный пролет луча — 5 м).Эмпирически определенный коэффициент е.0 зависит от высокого содержания углеводородов и материала луча [5] (см. Рис. 7). e L e.0.0 L (6) Рис. 7 Модель составного пласта [] Снижающие факторы поперечного напряжения сдвига τ z в зависимости от верхнего слоя (β t) или наполнения руды (β) и tpe o опоры на предел прочности на растяжение или сжатие (β) определяется в ходе испытаний [1]. В этих испытаниях наблюдаемая апаэтка на сдвиг для HC, которая достигается только на 0-70% от апаэта на сдвиг, полученная в испытании reerene, здесь она поддерживается жесткими серьгами.Основываясь на этих предположениях, немецкие рекомендации [1] ограничивают скорость сдвига HC a до 50%, а допустимую делецию eam — до 1/00 ​​L. Этот документ дает рекомендации или повторное восстановление прилегающих элементов в виде суставов, а также их колосовые свойства. МОДЕЛЬ КОНСТРУКЦИИ РОГГЕНДОРФА Модель, аналогичная модели Паяри-Лескеля, основана на допущениях или жестких ушках и на одном и том же расстоянии. Однако, в отличие от aove, он принимает во внимание действия, возникающие во взаимодействии с eam и HC a, так же как и HC a, и некоторые другие объекты появляются с увеличением удаления на eam.Увеличение ширины выступа в стыке приводит к появлению руды горизонтального сжатия в верхних элементах, прилегающих друг к другу, как и в поперечном направлении. Это приводит к перемещению косы по продольному взлету луча и выходу на поверхность второй руды. Горизонтальная руда зависит от значения напряжения и нормального напряжения σ z. В последней части предложений или в основном значение поперечной руды вводится в практическую плоскость, она возникает в то время, когда совокупность появляется только в связи (= µ omp).Коэиентное действие µ является основным параметром модели, зависящим от харатериста между сурами, установленного эмпирически [8]. Для определения поперечных касательных напряжений τ z и τ z расслоение HC, смоделированное как ферма Ренделя (см. Рис. 8). В него загружается горизонтальная спрессованная руда и вертикальная линейная нагрузка v (ударное окончание eet), используя внутренние руды в самых удаленных HC e.

5 JUNIORSTA 01.1 Стойки Conrete и Masonr Рис.8 Идеализированная модель рамы или асфальтобетона. Поперечные руды из спрессованной руды, конусообразной или самой внешней e в модели фермы рассчитаны (см. Рис. 9): z. 1 ч. e 1 n (.. j j n h n h. e. e h. l). (8) (7) Рис. 9 Внутренние руды в наиболее удаленной части e. На основании значений o (7) и (8) определены поперечные касательные напряжения τ z и τ z: z kz. m I omp S. (9) z k z. м л омп. (10) здесь элементы k z. и k. зависят от геометрии и количества HC es m. Из-за трудностей в определении свойств колошения (эластомеров пресена и типа, длины колоса, прочности кольцевых выступов) трудно определить компоненты поперечных напряжений τ z, v и τ z, v.Этот конец рассматривается на протяжении всего эмпирического исследования []. Что касается анализа МКЭ и экспериментальных тестов, выяснилось, что конечный результат зависит от стеснения команды и ее способности. Чем жестче расстояние между лучами, тем больше удаление луча и нагрузка на опору. Безразмерное отношение жесткости к поперечной устойчивости ГК, как, например, в форме α = (EI / L) / (EI.q /), отражает соотношение поперечной устойчивости к толщине, чем у единоличная ответственность команды в орм или EI / L.5

6 JUNIORSTA 01.1 Структуры Конрете и Мейсонра Коэффициент k ν и e, производный от rom []: k v L EI 1 (11) EI. q Сдвиговая нагрузка на НС, как на опоре leile, рассчитывалась в соответствии с уравнением из стандартного [6] (пункт … 1) компонентов напряжений, включая сгребание в соединении и их последствия: Rd. т. S (1 I omp k z. (M) td 1 d td (1 1 d td kv z.) 5 ВЫВОДЫ Конструктивные модели Pajari-Leskelä и Roggendor имеют пробел в стандартах проектирования и обеспечивают помощь при проектировании HC, Лейле поддерживает.Они не являются покупателями, а скорее дополняют друг друга, так как они проходят одни и те же экспериментальные тесты (1 нижние элементы с учетом различий между HC as, eams и earings). Однако основным недостатком модели Pajari-Leskelä является отсутствие нелинейных элементов, например: трещин в суставе, модели, которую Roggendor пытается принять во внимание. Параметры из испытаний на других моделях, например: значение параметра µ, возникающее после сгребания стыка или снижения напряжения, принимаемого во внимание при открытии отверстий β.повышение ставок. Основным вопросом будущих исследований является рассмотрение роли топпинга и его введения в модель Roggendor. ЛИТЕРАТУРА [1] CAPUANO G .: The HC Floor Design and Appliations, erona, ASSAP, 00. [] HEGGER J., ROGGENDORF T., KERKENI N .: Сдвиг для предварительно напряженной холлоруды, как в нижних конструкциях. Англ. Strut., Vol. 1, 009, p [] PAJARI M .: Сопротивление сдвигу или предварительно напряженная холлоруда, как на опорах Leile. TT Pulations 8, Espoo, [] ROGGENDORF T .: Zum Tragverhalten von Spanneton-Fertigdeken ei iegeiher Lagerung.Диссертация, Aahen, 010. [5] PAJARI M., YANG L .: Сдвиговая обработка голлорудной руды, как на опорах leile. TT Researh Notes 1587, Espoo, 199 [6] EN 1168: 005 + A: 011 Preast onrete produts Hollo ore as [7] Бюллетень FIB 6: Рассмотрение специального дизайна или предварительно напряженных полов из холлоруды. Lousanne, 000. [8] PAJARI M .: Предварительно напряженная холлоруда, закрепленная на балках. Рабочие документы TT 18, Эспоо, 010. [9] ЛЕСКЕЛЯ М., ПАДЖАРИ М .: Уменьшение сопротивления вертикальному сдвигу на холлоруде, когда курица опирается на балки. Proeedings o Conrete `9 Conerene, vol.1, Brisane, 1995, p. [10] WALRAEN J.C., MERCX W.P.M .: Колонная апаита к предварительно напряженной холлоруде как. Heron, т. 8, 198, p [11] ГИРХАММАР У.А.: Принципы проектирования или упрощенной предварительно напряженной голлорудной руды с опорой как. Strutural Engineering Revie, vol., 199, p [1] Кодовая карта 18: Дизайн холлоруды, закрепленный на балках, 007. [1] Allgemeine auausihtlihe Zulassung Z DIBt, 009. РЕЙЕР Анджей Серуга, доктор философии, Crao Universit o Tehnolog, Разрушение гражданского строительства, Институт или Строительные материалы и конструкции, разработчик, Варшава, Крако, ПОЛЬША, pd) (1) 6

Пустотная плита — Infogalactic: ядро ​​планетарных знаний

Пустотная плита , также известная как пустотная плита , пустотная плита или просто бетонная плита представляет собой сборную плиту из предварительно напряженного бетона, обычно используемую при строительстве полов в многоэтажных жилых домах.Плита была особенно популярна в странах, где основное внимание в жилищном строительстве уделялось сборному железобетону, включая Северную Европу и социалистические страны Восточной Европы ОАЭ. Популярность сборного железобетона связана с малосейсмическими зонами и более экономичными конструкциями из-за быстрой сборки здания, меньшего собственного веса (меньше материала) и т. Д.

Сборная бетонная плита имеет трубчатые пустоты, простирающиеся по всей длине плиты, как правило, с диаметром, равным 2 / 3–3 / 4 плиты.Это делает плиту намного легче, чем массивная плита перекрытия из твердого бетона такой же толщины и прочности. Сниженный вес важен, потому что он снижает расходы на транспортировку, а также затраты на материалы (бетон). Плиты обычно имеют ширину 120 см и стандартную толщину от 15 до 50 см. В сборных железобетонных двутавровых балках между отверстиями находится стальной трос, обеспечивающий сопротивление изгибу изгибающему моменту от нагрузок.

Плиты из предварительно напряженного бетона обычно производятся длиной около 120 метров.Процесс включает экструзию влажного бетона вместе с предварительно напряженным стальным тросом из движущейся формы. Затем непрерывная плита разрезается большой алмазной циркулярной пилой в соответствии с длиной (и шириной), требуемой на чертеже. Заводское производство обеспечивает очевидные преимущества сокращения времени, труда и обучения. Другая производственная система производит пустотные плиты перекрытия из железобетона (без предварительного напряжения). Они изготавливаются на производственных линиях карусельного типа, точно по длине и в качестве стандартного продукта.Хотя длина ограничена примерно 7-8 метрами, этот тип гораздо более экономичен (требует меньше людей и быстрее). Этот метод широко используется в частном секторе, особенно в Бельгии.

Для соответствия современным стандартам звукоизоляции (как для пустотных, так и для массивных плит) пол необходимо покрыть мягким напольным покрытием, которое может заглушить звук шагов. Альтернативой является использование тонкой «плавающей» плиты из бетона, изолированной от пустотелых плит.

Производство сборных пустотных перекрытий и стен может производиться с помощью различных экструдеров.С помощью экструдеров, основанных на различных технологиях, можно изготавливать плиты шириной 600-2400 мм, толщиной 160-500 мм и длиной до 24 м. [1]

Ссылки

Мосты

Пустотные плиты также используются при строительстве мостов. Во многих случаях плита отливается на месте .

См. Также

Обширная техническая библиотека изолированных бетонных опалубок Logix

Противопожарная стена над линией крыши PDF JPG DWG DXF
Отступ до соседней стены PDF JPG DWG DXF
ICF Парапет плоская крыша на стальной балке с открытой стенкой с изоляцией PDF JPG DWG DXF
ICF Парапетная плоская крыша на стальной балке с открытой стенкой PDF JPG DWG DXF
ICF Парапет плоская крыша на деревянных балках и пенопласте PDF JPG DWG DXF
ICF Парапет плоская крыша на деревянных балках и металлическом перекрытии PDF JPG DWG DXF
ICF Парапет для плоской крыши с опорой для настила PDF JPG DWG DXF
ICF Парапет плоская крыша с железобетонной панелью PDF JPG DWG DXF
Парапет ICF с металлическим колпаком и кирпичным шпоном PDF JPG DWG DXF
Внутренняя стена, поддерживающая открытую стальную балку PDF JPG DWG DXF
Металлические панели крыши PDF JPG DWG DXF
Палуба Rood на стальной балке с конической вершиной Logix PDF JPG DWG DXF
Деталь шпателя PDF JPG DWG DXF
Разделительная стена PDF JPG DWG DXF
Наклонная крыша против Logix PDF JPG DWG DXF
Стальная односкатная крыша и сборная железобетонная крыша PDF JPG DWG DXF
Стальная настила на Logix с огнезащитным герметиком PDF JPG DWG DXF
Стальная дека на Logix PDF JPG DWG DXF
Деревянный парапет на деревянных балках и металлической крышке PDF JPG DWG DXF
Деревянный парапет на деревянных балках PDF JPG DWG DXF
Деревянный парапет с открытыми стальными балками PDF JPG DWG DXF
Деревянный парапет с железобетонной крышей PDF JPG DWG DXF
.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
