Пустотная плита перекрытия: элемент для надежности здания

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В основе любого пола и потолка лежит пустотная плита пер екрытия, которая играет роль горизонтальной опоры, напрямую влияющей на устойчивость постройки. Ни одно панельное или каркасное здание не обходилось без этих плит, которыми выполнены все межэтажные перекрытия. В основном материал изготавливается из различного вида бетона. Характерная особенность – наличие продольных пустот, а главные преимущества – лёгкий вес и длительный срок службы.

Для межэтажного перекрытия любого каркасного и панельного здания применяются пустотные плиты

Основные типы и размеры пустотных плит перекрытия

Еще совсем недавно регулировал процесс производства пустотных плит перекрытия ГОСТ 9561-91, согласно которому изделия имели особую маркировку. В паспорте к строительному материалу прилагался сертификат с указанием габаритов, марки используемого в производстве бетона и нагрузки, на которую рассчитана плита.

Пустотные плиты могут иметь разные показатели ширины, толщины и длины

Указанный ГОСТ был разработан еще в советские времена и, очевидно, нуждался в доработке. Поэтому с 1 июня 2017 года введён в действие новый стандарт, действующий на территории Российской Федерации. По международному ГОСТ 9561-2016 пустотные плиты перекрытия отличаются новыми правилами транспортировки, методами контроля и общими техническими требованиями. Именно эти нормы сейчас являются основополагающими при разработке изделий и технических условий, а также при подготовке типовой проектной документации.

Это интересно! Нормы, регулирующие процесс производства пустотных плит перекрытия серии 1.141-1, были разработаны еще Госстроем СССР 28 мая 1970 года и по сей день остаются актуальными на территории России.

Пустотные железобетонные плиты перекрытия повсеместно используются при постройке сборного типа зданий. В зависимости от особенностей производства изделия делятся на круглопустотные и безопалубочные плиты.

Ширина пустотной плиты перекрытия имеет несколько значений:

Пустотные плиты перекрытия делятся на безопалубочные и круглопустотные

  • 1 м;
  • 1,2 м;
  • 1,5 м;
  • 1,8 м.

Толщина пустотной плиты перекрытия в основном неизменная и составляет 22 см, хотя можно встретить и варианты толщиной 16 или 30 см. Длина может изменяться в зависимости от способа изготовления, что никак не сказывается на надёжности строительно

Плиты перекрытия ПК – виды, различия, особенности применения

Пустотные опалубочные плиты перекрытия получили широкое распространение в современном строительстве. Изделия используются для возведения объектов промышленного и гражданского комплекса, задействуются для строительства ряда объектов инфраструктуры. Сборный железобетон сохранил высокую популярность и актуальность для современной архитектуры, представляя собой основу для большинства зданий и сооружений.

Достоинства и преимущества

Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.

Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.

При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:

  • сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
  • высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
  • повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
  • высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
  • использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
  • конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
  • высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
  • изделия отличаются доступными ценами.
    Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
  • высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.

Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.

Технология изготовления плит ПК

Для изготовления бетонных плит ПК используют специальную каркасную конструкцию в виде стальной опалубки. При этом в зависимости от марки изделия имеют длину от 1200 мм до 9000 мм при толщине 220 мм. Ширина плит варьируется от 1000 мм до 1800 мм.

В ходе производства плит используется техника армирования. Изготовленный преднапряженный каркас, выполненный из стержней, располагается внутри опалубки и заливается бетоном марки М200. Для получения высокого качества плотность бетона увеличивается при помощи уплотняющих состав смеси вибрационных механизмов. Наиболее эффективной при этом является вибрация всей формы. Сушка плит осуществляется в условиях завода-изготовителя в специальном технологическом боксе, поддерживающем необходимые гидротермические условия в виде 100%-й влажности и температуры на уровне 80ºС. Спустя 7-12 часов температура сушки плавно понижается. Готовые изделия извлекаются из формы посредством фиксации за специальные стальные проушины, предназначенные для проведения работ по перемещению и монтажу плит. После застывания плита имеет вес около 300 кг/м2, который учитывается при расчете нагрузки на фундамент здания или объекта. Для типовых изделий нормативное значение нагрузки составляет 800 кгc/м2. Готовые панели маркируются и снабжаются технической документацией.

Как правило, изделия, производимые в заводских условиях, отличаются повышенной прочностью, надежностью, показателями морозостойкости и влагоустойчивости, имеют запас надежности и долговечности. При необходимости для повышения прочности пустоты плит ПК могут замоноличиваться.

Готовые плиты перекрытия могут иметь прогиб, величина которого составляет 1/150 часть длины. Такие изделия не относятся к бракованным и подлежат использованию в общей массе. Так, например, для изделий длиной 9 метров допустимая величина прогиба насчитывает 6 мм.

Последние нормативные требования к плитам перекрытий ПК прописаны в отраслевом стандарте ГОСТ 9561 в редакции 2016 года.

Конструктивные особенности

В отличие от прочих марок плит изделия ПК реализуются по безопалубочной технологии. Конструктивно изделия оснащаются технологическими пустотами. При этом в отличие от прочих панелей в изделиях ПК предусмотрены специальные проушины, необходимые для подъема, перемещения и позиционирования изделия в процессе реализации этапа монтажных работ.

Таким образом, достигается удобство при использовании определенная экономия, позволяющая снизить затраты, обусловленные необходимостью использования специальных подъемных траверс. Это усложняет процесс строительства и способствует его удорожанию.

Критерии выбора плит ПК

Процесс выбора пустотных перекрытий представляет собой анализ характеристик объекта возводимой недвижимости, который реализуется на этапе проектных работ специалистом строительной компании или профессиональным архитектором.

Критериями выбора марки плит являются основные технические характеристики возводимых объектов, среди которых:

  • несущая способность. В стандартном исполнении подавляющее большинство типовых перекрытий марки ПК обладает несущей способностью величиной 800 кгс/м2;
  • прочность перекрытий. Параметр механической прочности формируется на этапе изготовления. Плиты ПК и изготавливаются на основе стандартных бетонных растворов марок М200 – М300;
  • вес перекрытий. При проектировании зданий необходимо учитывать массу плит, которая оказывает естественное давление на фундамент здания. Изделия марки ПК являются наиболее облегченными и оказывают наименьшее давление на фундамент, имея массу в пределах от 280 до 310 кгc/м2;
  • габариты изделий. Стандартная длина плит марки ПК насчитывает 7200 мм, максимальная составляет 9000 мм. Их использование обусловлено габаритами возводимых зданий и сооружений. При больших размерах необходимо формировать несущие стены внутри или применять к установке перекрытия другого типа;
  • число точек опирания. Перекрытия марки ПК являются наиболее универсальными, имея в модельном ряду изделия, предназначенные для опирание на две (ПК), три (ПКТ) и четыре (ПКК) стороны, позволяя вести проектирование с вариативными параметрами;
  • объемы дополнительных работ также различаются. Плиты ПК изготавливаются с применением железных форм в виде опалубка, в который заливается раствор. В результате их поверхность имеет определенное число дефектов, которые нуждаются в отделке;
  • Плиты ПК в ходе работы не могут подвергаться резке, которая влечет за собой снижение их несущей способности и прочности;
  • плиты ПК имеют наибольшие технологические пустоты, которые позволяют пометить в них максимальное число коммуникаций здания, в число которых входит не только электропроводка, но и трубы с холодной или горячей водой, канализация.

Применение изделий ПК стоит рассматривать для всех объектов, которые не испытывают значительных динамических нагрузок в течение всего срока эксплуатации, а также при отсутствии факторов необходимости формирования повышенной пространственной жесткости. Эти условия удовлетворяют требованиям большинства объектов жилого фонда и части промышленных зданий и сооружений, за исключением тех, которые используются для установки и работы агрегатов, испытывают высокие нагрузки и вибрации.

Особенности и правила монтажа плит перекрытий

При строительстве плиты перекрытия необходимо укладывать, соблюдая нормы, предписывающие установку плит с величиной опорной поверхности в диапазоне от 100 мм до 120 мм. При этом в зависимости используемых для возведения стен материалов размер опирания может варьироваться, составляя:

  • 70 мм – для конструкций из металла;
  • от 80 мм до 180 мм в случае опирания на стену, выполненную из кирпича;
  • от 70 мм до 160 мм для железобетонных стен;
  • от 100 мм до 150 мм для пено- и газобетонных конструкций.

Приведенные значения являются ориентировочными. Точная величина опирания производится на стадии расчета, исходя из конкретно выбранных материалов и индивидуальных условий.

Монтаж плит перекрытий ПК чаще всего производится с заделыванием технологических пустот, которые запениваются и штукатурятся для исключения попадания внутрь панелей разрушающей влаги. Глубина заделки, как правило, совпадает с величиной опирания. В противном случае открытые полости могут подвергаться воздействию влаги и морозов, в результате чего в плите появляются трещины, сокращающие срок службы железобетонного изделия. Эксплуатация плит ПК с открытыми технологическими пустотами не допускается.

Правила хранения и перевозки предъявляют требования к складированию плит перекрытий ПК, которые располагаются штабелями с деревянными прокладками. Место их установки должно совпадать с ребрами жесткости, которые находятся в местах расположения петель для строповки. Максимально возможная высота штабеля при этом составляет не более пяти изделий.

Сфера применения

Плиты ПК заслужили высокую популярность в современном строительстве. В настоящее время их использование экономически эффективно и оправдано при реализации типовых и индивидуальных проектов в секторе гражданского и строительства. Их установка позволяет сократить расходы при возведении загородных малоэтажных домов и коттеджей, снизив требования к фундаменту. Индустрия развития ж изготовления железобетонных изделий является актуальной для строительства объектов промышленного назначения. Пустотные плиты перекрытия отлично подходят для возведения долговечных, надежных и недорогих зданий и сооружений, удобных в эксплуатации. При этом заводской железобетон позволяет вести строительство в условиях отрицательных температур без пауз на затвердевание раствора. Конструкции из плит ПК применимы в холодных и умеренно-холодных климатических поясах, открывая широкие перспективы для модернизации и возведения объектов, сокращения сметных затрат.

Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа


При строительстве дома перед любым застройщиком возникает вопрос выбора междуэтажного перекрытия. Наиболее распространены три типа перекрытий – деревянное, монолитное железобетонное и сборное железобетонное, смонтированное из плоских пустотных плит. Именно об этом виде перекрытия, как наиболее популярном и практичном для малоэтажного строительства, пойдёт речь в этом материале. Из этой про межэтажные перекрытия в частном доме вы узнаете:

  • Чем отличаются плиты перекрытий многопустотные (ПК) от плит перекрытий, изготовленных методом безопалубочного формования (ПБ).
  • Как правильно укладывать перекрытия.
  • Как избежать ошибок при монтаже.
  • Как складировать плиты перекрытия.

Как выбрать пустотную плиту перекрытия

При первом взгляде на пустотные перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. Но технические характеристики пустотных плит перекрытия гораздо шире и подробно расписываются в ГОСТ 9561-91.

Пустотные межэтажные плиты отличаются между собой по способу армирования. Причём, армирование (в зависимости от типа плит) может быть выполнено с использованием предварительно напряжённой арматуры или без напрягаемой арматуры. Чаще используются перекрытия с предварительно напряжённой рабочей арматурой.

Выбирая плиты перекрытия, следует обратить внимание на такой важный момент, как допустимое количество сторон, на которые можно их опереть. . Обычно опирать можно только на две короткие стороны, но некоторые виды плит допускают опирания на три и на четыре стороны.

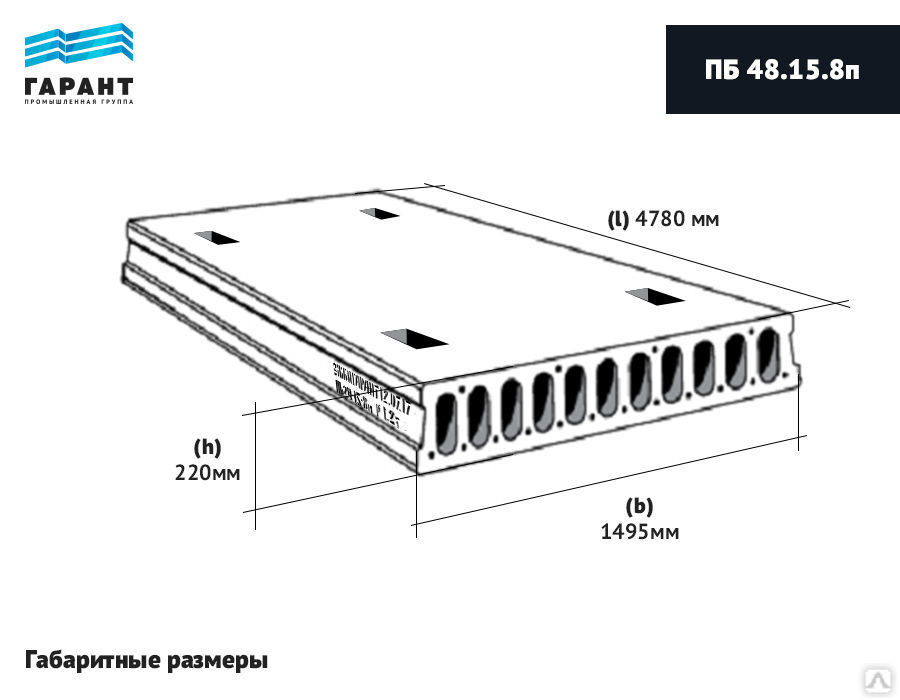

  • ПБ. Предусматривает опирание по двум сторонам;
  • 1ПК. Толщина – 220 мм. Диаметр круглых пустот – 159 мм. Допускает опирание только на две стороны;
  • 1ПКТ. Имея аналогичные размеры, допускает опирание на три стороны;
  • 1ПКК. Можно опирать на четыре стороны.

Также плиты перекрытия различаются между собой по способу изготовления. Часто возникает спор, что предпочесть –  ПК или ПБ.

ПК (толщиной от 160 до 260 мм и типовой несущей способностью в 800 кг/кв.м.) отливают в опалубке. Панели марки ПБ (толщиной от 160 мм до 330 мм и типовой несущей способностью от 800 кг/кв.м) изготавливаются методом безопалубочного непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем у панелей ПК). ПБ ещё называют экструдерными.

ПБ, за счёт предварительного напряжения сжатой и растянутых зон (преднапряжение арматуры делается при любой длине плиты), меньше подвержены растрескиванию, чем ПК. ПК при длине до 4.2 метров могут выпускаться без преднапряжённой арматуры и имеют больший свободный прогиб, чем ПБ.

По желанию заказчика, ПБ можно нарезать под индивидуальные заданные размеры (от 1.8 до 9 метров и т.д.). Их также можно резать вдоль и на отдельные продольные элементы, а также делать косой рез под углом в 30-90 градусов, без потери её несущей способности. Это значительно упрощает раскладку таких плит перекрытия на строительном объекте и предоставляет большую свободу проектировщику, т. к. размеры коробки здания и несущих стен не привязаны к стандартным размерам ПК.

При выборе межэтажных плит ПК (длиной более 4.2 метра) важно запомнить такую особенность – они являются преднапряженными со специальными упорами на концах плиты. Если срезать торец у ПК, то упор (отрезанный вместе с концом ПК и вертикальной арматурой) не будет работать. Соответственно – рабочая арматура станет цепляться за бетон только своей боковой поверхностью. Это значительно уменьшит несущую способность плиты.

Несмотря на более качественную гладкую поверхность, хорошую геометрию, меньший вес и высокую несущую способность, при выборе ПБ следует учесть такой момент. Пустотные отверстия в  ПК (в зависимости от ширины плиты, диаметром от 114 до 203 мм) позволяют без труда пробить в ней отверстие под канализационный стояк, диаметром в 100 мм. В то время как размер пустотного отверстия в ПБ  –  60 мм. Поэтому, для пробития сквозного отверстия в панели марки ПБ (чтобы не повредить арматуру), следует заранее уточнить у завода-изготовителя, как это лучше сделать.

Плиты перекрытия для частного дома: особенности монтажа

У ПБ (в отличие от ПК) отсутствуют монтажные петли (либо приходится доплачивать за их установку), что может усложнить их погрузку, выгрузку и монтаж.

Не рекомендуется использовать «народный» метод установки ПБ, когда крепёжные крюки цепляются за торец пустотного отверстия. В этом случае велика вероятность, что крюк вырвет из отверстия из-за разрушения торца плиты, либо крюк просто соскользнёт. Это приведёт к падению плиты. Также на свой страх и риск можно применить метод, при котором в пустотные отверстия ПБ вставляется лом (по два лома на одну сторону плиты) и за них цепляются крюки.

Также при монтаже плит перекрытия необходимо соблюдать расчётные величины минимальной глубины опирания плиты. Для ориентира можно использовать следующие цифры:

  • кирпичная стена, минимальная глубина опирания составляет 8 см, максимальная глубина опирания – 16 см;
  • железобетон – 7 см, максимальная глубина опирания – 12 см;
  • газо- и пенобетонные блоки – минимум 10-12 см, оптимальная глубина опирания – 15 см;
  • стальные конструкции – 7 см.

Не рекомендуется опирать плиту перекрытия более чем на 20 см, т.к. при увеличении глубины опирания она начинает «работать», как защемлённая балка. При укладке панелей перекрытия на стены, построенные их газо- и пенобетонных блоков, необходимо устройство армированного железобетонного армопояса, о чём подробно рассказывается в статье: «Делаем армопояс в доме из газобетона».  Прочитайте также нашу статью, которая подробно рассказывает, какие балки лучше использовать в частном строительстве. Желаем успешно применять полученные знания на своих стройках!

Перед началом монтажа плит рекомендуется заделать торцы пустотных отверстий. Пустоты заделываются, чтобы вода не попала  внутрь панели. Также это увеличивает прочность у торцов плит (это в большей степени относится к ПК, чем к ПБ) в случае опирания на них несущих перегородок. Пустоты можно заделать, если вставить в них половинку кирпича и «закидать» промежуток слоем бетона. Обычно пустоты заделываются на глубину не менее 12-15 см.

В случае, если вода всё же попала внутрь плит, её необходимо удалить. Для этого в панели, в «пустотке», снизу высверливается отверстие, через которое вода может вытечь наружу. Это особенно важно сделать, если перекрытия уже уложены, а дом ушёл в зиму без кровли. Вода в мороз может замёрзнуть внутри пустотного отверстия (т.к. вытечь ей некуда) и разорвать плиту.

Перед укладкой плит перекрытия необходимо выбрать автокран необходимой грузоподъёмности. Важно учесть доступность подъездных путей, максимально возможный вылет стрелы у автокрана и допустимую массу груза. А также просчитать возможность укладывать панели перекрытия не с одной точки, а с двух сторон дома.

Поверхность, на которую укладывается плита перекрытия, должна быть ровной, очищенной от мусора. Перед укладкой панели «расстилается» цементная смесь, т.н. растворная «постель», толщиной 2 см. Это обеспечит ее надёжное сцепление со стенами или армопоясом. Также перед монтажом панелей и до нанесения раствора на стену можно уложить арматурный прут диаметром 10-12 мм.

Подобный метод позволит строго контролировать вертикальность смешения всех плит при их укладке (т.к. ниже стержня панель уже не опустится). Стержень не даст ей полностью выдавить из-под себя цементный раствор и лечь «на сухую». Не допускается ставить плиты «ступеньками». В зависимости от длины плит, расхождение торцов не должно превышать 8-12 мм.

Серьёзной ошибкой при укладке является перекрытие одной плитой сразу двух пролётов, т.е. она опирается на три стены. Из-за этого в ней возникают непредусмотренные схемой армирования нагрузки, и при определённых, неблагоприятных обстоятельствах, она может треснуть.

Если же подобной раскладки избежать не удаётся, для снятия напряжения, по верхней поверхности панелей, точно над средней перегородкой (стеной) делается пропил болгаркой.

После монтажа плит осуществляется их анкеровка и заливка рустов (щелей, оставшихся после стыкования панелей друг с другом) цементом.

У ПК анкер цепляется за монтажную проушину, после чего пустота также заделывается цементом. Это позволит избежать попадания в неё воды и строительного мусора.

Ещё один момент, на котором следует заострить внимание – как перекрыть лестничный пролёт между плитами перекрытия, если их не на что опереть. В этом случае параллельно плитам можно пустить два швеллера, а один поставить поперёк, по краю проёма, связать арматурный каркас в виде сетки с ячейкой 20 см и диаметром прутка 8 мм и т.д. Поставить опалубку и залить монолитный участок. Привязывать швеллер к плитам перекрытия не надо. В этом случае они опираются на две короткие стороны и не подвергаются нагрузкам от узла опирания лестничного пролёта.

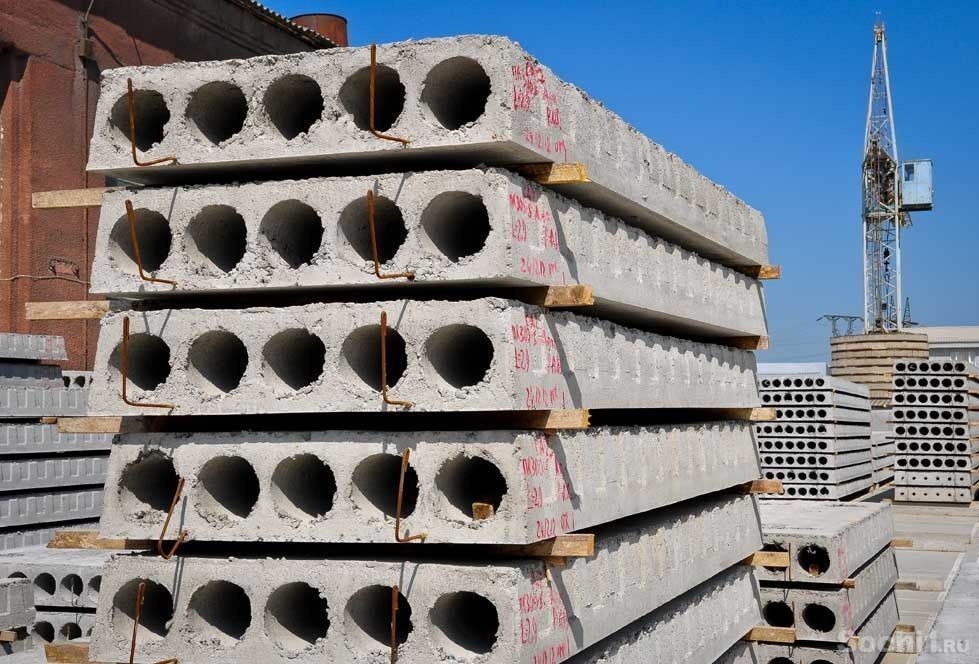

Как правильно складировать плиты перекрытия на участке

В идеале, если панели привезли на участок, их сразу нужно монтировать. Если по каким-либо причинам это сделать невозможно, возникает вопрос: как их правильно складировать.

Для складирования плит необходимо заранее подготовить твёрдую и ровную площадку. Нельзя класть их просто на землю. В этом случае нижняя плита может опереться на грунт, и, из-за неравномерной нагрузки, под весом верхних плит она переломится.

Изделия должны укладываться штабелем не более 8-10 шт. Причём под нижний ряд ставятся прокладки (из бруса 200х200 мм и т.п.), а все последующие ряды ставятся через прокладки – доску-дюймовку толщиной 25 мм. Прокладки должны располагаться не далее, чем в 30-45 см от торцов плит, и выставляться они должны строго по вертикали друг над другом. Это обеспечит равномерное перераспределение нагрузки.

Источник: forumhouse.ru

Железобетонные плиты перекрытия, плиты перекрытий железобетонные многопустотные

Железобетонные плиты перекрытия обладают неоспоримыми преимуществами. И для малоэтажного строительства железобетонные плиты перекрытия отличный стройматериал. При условии, что к стройплощадке может проехать автокран и машина с железобетонными плитами перекрытия. Если это невозможно, подходит вариант монолитного или сборно-монолитного перекрытия, но они не обладают такими преимуществами, как сборное. Монолитное перекрытие сложно для строителя без опыта, и требует значительных трудозатрат и времени на набор бетоном прочности. Сборные плиты позволяют смонтировать перекрытие за сутки, а их заводской прочности для частного дома хватает с избытком.

В каких домах можно делать перекрытие из железобетонных плит

Междуэтажное перекрытие из сборных железобетонных плит можно монтировать в домах из кирпича, камня и легкобетонных блоков – шлакоблоков, керамоблоков, газосиликатных и твинблоков, керамзитобетона и пенобетона, с условием усиления зоны опирания плит армопоясами из монолитного железобетона или нескольких рядов обычного полнотелого кирпича.

Плюсы круглопустотных железобетонных плит для устройства перекрытия

Перечислим основные преимущества применения железобетонных плит перекрытия, в том числе ии многопустотных:

  • Отличная звукоизоляция и теплоизоляция, значительно лучше, чем у монолитного варианта
  • Высокая прочность – от 800 до 1250 кгс/см2 и долговечность
  • Скорость монтажа и круглогодичность стройки

Характеристики и маркировки железобетонных плит перекрытия

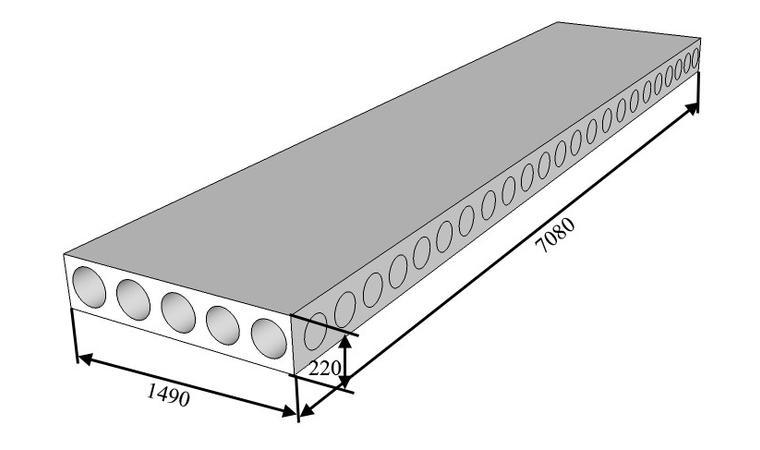

Стандартная толщина плит с круглыми пустотами 220 мм, имеется типоразмер с толщиной 160 мм.

Ширина плит 1 м; 1,2 м; 1,5 м. Длина от 1,6 м до 12 м.

Сборные железобетонные плиты для перекрытия имеют маркировку, дающую информацию о габаритах плиты, виде и форме пустот, расчетной нагрузке на м2 плиты, предварительном напряжении, способе опирания плиты – на две стороны, на три или четыре стороны. Эти способы являются «законами» для монтажа. Недопустимо опирать плиту не в зоне опирания. Например, опирать плиту с маркировкой ППС (наличие предварительного напряжения арматуры плиты) следует на две стороны, иначе она потеряет несущую способность. Плиты рассчитаны на зоны опирания, как правило две, но могут быть сконструированы для опирания и на три, и на четыре стороны. Если плиту, предназначенную для опирания на две стороны, положить на три, то есть создать ей «защемление», то не факт, что она будет работать правильно, и даже запаса излишней прочности может не хватить – могут появиться трещины в зоне защемления, по длинной стороне плиты.

К сожалению, в прайсах производители плит крайне редко указывают все нужные параметры, ограничиваются типом плиты, ПК или ПБ. Выяснять технические характеристики нужно обязательно.

Монтаж перекрытия из железобетонных плит

Опирание плит возможно только на несущие стены, все перегородки возводят только после установки плит, причем они должны быть ниже плиты перекрытия не менее чем на 10 мм, эти данные нужно учитывать по осадке здания, то есть по виду стеновых материалов. Кроме того, у плиты есть прогиб, в середине пролета он максимальный, и это тоже надо учитывать. Внутренние перегородки лучше устраивать после того, как плита «провиснет» – на миллиметры.

Резать плиты перекрытия по ширине нельзя. По длине – крайне нежелательно. В местах, где в перекрытии запроектированы отверстия для пропуска инженерных коммуникаций, вентиляции или дымоходов, возможно сделать монолитные участки между плитами. Монолитные заделки должны иметь опоры, их края не должны быть прямоугольными. Заводские плиты обычно имеют трапециевидные формы по торцам длинных сторон, или с выступами, на эти выступы можно опереть монолитный участок. Толщину монолита возможно выставить только после монтажа плит.

При замоноличивании участков между плитами пустоты в плитах нужно закрыть заглушками, бетон в плиты попадать не должен. Но при опирании плит возможна и другая ситуация, когда пустоты по торцам следует заполнить бетоном. Если дом массивный, нагрузка от стен значительна, то пустоты на участках опирания плит заполняют. Иногда это делает производитель плит – сужает пустоты в поперечном сечении или заполняет их по торцам плит.

Строповка плит при монтаже осуществляется за монтажные петли и никак иначе. Петли расположены на участках, где можно нагружать плиту максимально. При складировании плит на участке подкладки и прокладки в штабеле нужно размещать также в этих точках – рядом с монтажными петлями.

Все плиты имеют верх и низ, то есть пол и потолок. Зазоры между плитами могут варьироваться от 10 до 50 мм, заделывают их раствором. Обвязка плит по контуру делается по проекту, обычно в районах с сейсмикой.

Сборные плиты изготавливают по рабочим чертежам, которые объединяют в серии. В сериях проработаны не только конструкция и расчеты плит, но и все узлы опирания. Минимальные значения глубины опирания рекомендуются как правило, от 100 мм, 120-150 мм — как оптимальные, но не более 250 мм. Очень важно точно знать минимальную и максимальную глубину опирания плиты, эти данные стоит выяснить у производителя.

С минимальным опиранием обычно все ясно, но с максимальным часто делают ошибки. Плита рассчитана на все нагрузки в соответствии с габаритами и зоной опирания. Если превысить зону опирания – затолкать плиту поглубже в стену, чтобы получше держалась – то и приложение изгибающих нагрузок слегка поменяется, и нагрузки на опорные торцы плиты могут превысить допустимые, тогда возможны трещины. Еще более грубая ошибка – опирать плиту на три несущие стены. Средняя точка опоры приведет к тому, что плита не будет работать так, как рассчитана. В этом случае нужно брать две плиты вместо одной, и опирать их в допуске.

Торцы плит в наружных стенах являются сильными проводниками холода, так как бетон очень хорошо проводит тепло. Поэтому необходимо делать в местах опирания терморазрывы, утепляя плиту с торца вкладышем из пенополистирола. Толщина утеплителя вкладыша достаточна 50 мм.
