Пустотные плиты перекрытий серии 1.141-1 в Казани

Самым технологичным строительным материалом в наше время является железобетон. Здания, возведенные из него, являют собой выгодное сочетание прочности, долговечности и ценовой доступности по сравнению с традиционными способами строительства.

Что же касается многоэтажной архитектуры, то здесь бетону нет альтернативы: ни один материал не может выдержать таких нагрузок и быть таким доступным одновременно.

Вполне предсказуемо, что развитие архитектуры пошло по пути замещения привычных стройматериалов железобетоном, и сейчас все больше строительных элементов производятся из него.

Не стали исключением и межэтажные перекрытия, которые уже давно выполняются в виде железобетонных панелей разного профиля и размера.

В данной категории товара представлены многопустотные плиты перекрытия 141 серии – это железобетонные плиты, которые используются для устройства полов и потолков между этажами как в высотном, так и в частном домостроении.

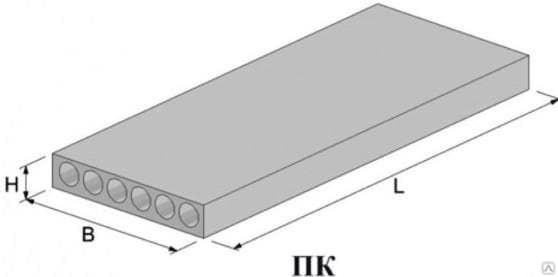

Конструкция

Все плиты 141 серии изготавливаются путем заливки армирующего каркаса бетонной смесью в форме. В это же время в них формируются пустоты, благодаря которым плиты перекрытия обретают такие свойства:

  • Дополнительную тепло- и звукоизоляцию;
  • Меньший вес (в сравнении со сплошными бетонными панелями), благодаря чему снижается нагрузка на несущие элементы конструкции зданий – фундамент и стены;
  • Возможность укладки в пустоты определенных инженерных систем;
  • Жесткость, благодаря которой ни пол, ни потолок не меняют свою геометрию в результате осадки здания и сейсмических явлений.

Стоимость плит серии 1.141-1

Цена пустотных плит перекрытий 141 серии ниже, чем у сплошных бетонных панелей, поскольку вследствие наличия пустот на их изготовление уходит меньше раствора. В этом отношении они могут считаться оптимальным по цене и прочности элементом для межэтажных перекрытий.

Единственным общим параметром для всех многопустотных плит является толщина, составляющая 220 мм.

Другие же параметры – длина и ширина – отличаются в разы. А это значит, что каждая такая плита, в зависимости от ее индекса, имеет свою цену, а в данной категории их всего более сотни.

Где приобрести?

Для вас не имеет смысла заказывать многопустотные плиты перекрытия в другой области, если вы планируете строительство в Казани.

На нашу продукцию и так установлены самые доступные и экономически оправданные цены, но если вы найдете этот товар за более низкую цену и в другом месте, то транспортировка тяжелых и громоздких железобетонных плит в Казань все равно будет невыгодной. Поэтому лучшее, что вы можете сделать – это заказать данную продукцию на месте – т.е. у нас.

Тонкости укладки плит перекрытий — Проекты домов Z500


В первой части нашего рассказа мы обсудили вопросы производства железобетонных сборных плит перекрытия, их характеристики и отличия. В этой статье мы подробно расскажем о том, как необходимо выполнять их монтаж.

Если вы решили реализовать проект обычного кирпичного дома и подошли к стадии укладки перекрытий, то важно предварительно ознакомиться с важными нюансами их монтажа.

1. Монтажная конфигурация плит

  • плиты ПК реализуются с наличием монтажных петель,
  • плиты ПБ могут быть ими дополнены за дополнительную стоимость, но в стандартном варианте их не имеют. Это нередко создаёт сложности при погрузо-разгрузочных работах и монтаже.

2. Способ строповки

ВАЖНО! Часто при строповке плит ПБ рабочие используют торцевые пустотные отверстия. Это делать категорически запрещается!

Во-первых, крепление крюка ненадежно, он может соскользнуть, приведя к падению плиты. Во-вторых, эта нагрузка может вызвать разрушение торцов плиты. Также не рекомендуется пользоваться методом протаскивания арматуры или лома сквозь пустотные отверстия и креплением крюков за его концы.

Приспособлениями для монтажа плит перекрытий марки ПБ являются траверсы или мягкие чалки! При этом в процессе монтажа важно выдерживать между плитами расстояние в 2 см для возможности выдергивания из-под нее чалки и последующего сдвигания плиты ломом к крайней плите.

3. Вопросы опирания плит

Любой проект 2 этажного кирпичного дома (или из других кладочных материалов) указывает допустимые величины минимальной глубины опирания перекрытий. В процессе монтажа важно соблюдать указанные условия. Каждый план, проект кирпичного дома, например, будет иметь индивидуальные значения этого показателя. Именно этот факт определяет невозможность ориентирования в этом важном вопросе на опыт знакомых, родственников или другие источники.

Особенностью монтажа сборных железобетонных перекрытий является максимальная глубина опирания в 200 мм. При превышении этого порога плиты выступают в роли защемленных балок, в результате чего могут образоваться трещины.

Если ваш коттедж предполагает использование пено-газоблочных кладочных материалов, то для возможности опирания плит перекрытия важно выполнить устройство арматурного железобетонного пояса.

4. Способы защиты торцов плит

Перед тем, как осуществлять монтаж железобетонных сборных перекрытий, важно заделать пустотные отверстия в торцах плит.

Во-первых, это защищает плиты от проникновения влаги, во-вторых, увеличивыет прочностные показатели торцов. Это важно скорее для ПК-типа при установке на них несущих перегородок. Способом защиты в большинстве случаев является заделка отверстий ломаным кирпичем и бетонной смесью. При этом глубина заделки составляет не менее 120-150 мм.

При попадании в пустоты влаги важно её удалить. Делается это путем сверление в дне плиты в пустотном отверстии канала, по которому вода стечет из плиты. Данная мера обязательна и важна для ситуаций, при которых консервация строительства на зиму пришлась на этап укладки плит перекрытия без устройства кровли. Этот способ поможет избежать повреждения плиты в результате расширения замерзшей в пустотах воды.

5. Выбор погрузочно-разгрузочной техники

Перед осуществлением разгрузки плит на объекте важно убедиться в том, что грузоподъемность крана соответствует требуемой. Необходимо выбрать такую модель, которая будет отвечать требованиям к максимальному вылету стрелы, массе груза и необходимым подъездным путям. Удобнее, если разгрузка материалов будет происходить с двух сторон дома.

6. Требования к опорной поверхности и хитрости укладки плит

Укладывать плиты можно на ровную и очищенную от мусора поверхность. Перед укладкой плит выполняется устройство растворной «постели» толщиной 20 мм из цементной смеси. Благодаря этому слою значительно улучшается сцепление плиты и опорной поверхности.

По слою цемента можно пустить арматуру толщиной 10-12 мм. Применение этой методики обеспечивает контроль над вертикальностью плит перекрытия в процессе их укладки, поскольку стержень фиксирует нижнее положение плит и предотвращает полное выдавливание цементного раствора собственным весом.

Запрещается ступенчатая установка плит и разбег торцов в зависимости от длины плит более 8-12 мм. Нарушением технологии является случай опирания перекрытия на три стены при перекрытии сразу двух пролетов одной плитой. Такая ситуация способствует возникновению непредусмотренных армированием нагрузок, в определенных случаях, приводящих к повреждению плиты. Если же план расположения комнат в доме определяет необходимость именно такой раскладки, можно избежать излишнего напряжения, пропилив поверх плиты болгаркой штрабу над средней перегородкой.

7. Правила анкеровки плит

Этот технологический этап выполняется после монтажа плит. Для этого используется гладкая арматура  240С диаметром 10 мм. После этого выполняется заделка рустов цементом. После крепления анкера к монтажной проушине плит ПК, выполняется заделка пустот цементом во избежание намокания или забивания отверстий строительным мусором.

8. Особенности перекрытия лестничных пролетов

Если лестничный пролет лежит между плитами перекрытия, то перекрыть его можно следующим образом. Устраиваются направляющие из двух швеллеров параллельно плитам, перевязываются третьим поперек. Выполняется вязка арматурного каркаса сеткой с ячейками в 200 мм по краям проема с использованием арматуры 8 мм. Устанавливается опалубка и заливается монолитный участок. При этом необязательна подвязка швеллера к плитам. Этот способ позволяет создать оптимальные условия для опирания плиты на короткие стороны и исключение нагрузок от лестничного пролета.

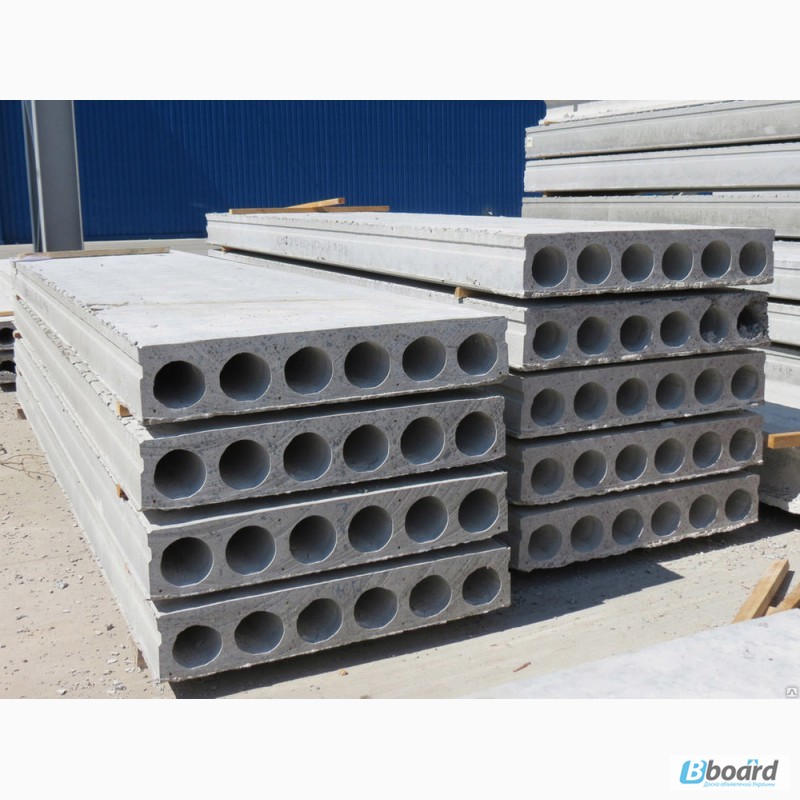

9. Размещение плит на приобъектном складе

Самым благоприятным вариантом считается монтаж плит непосредственно после доставки. Если же монтаж требуется отложить, хранение плит важно организовать грамотно. Для этого потребуется заранее подготовленная ровная поверхность. Укладка плит на землю не допускается ввиду неравномерного распределения нагрузки на нижнюю плиту от верхних и возможности её повреждения.

Укладка плит в штабель выполняется по 8-10 шт. Брус 200*200 мм обычно является прокладкой под нижний ряд. Прокладкой для последующих рядов служит доска-дюймовка, имеющая толщину 25 мм. Положение прокладок не должно удаляться от торцов плит далее, чем на 45 см с соблюдением вертикальности друг над другом. Эти правила обеспечат равномерность распределения нагрузки на штабель.

Итак, соблюдая все эти правила хранения, раскладки и монтажа плит перекрытия, вы обеспечите всей конструкции надежность!

Пустотные плиты перекрытия: применение, изготовление, укладка

Какой параметр определяет допустимую нагрузку на пустотную плиту перекрытия?

Большинство высотных зданий сейчас строится из монолитного бетона, однако при возведении малоэтажных сооружений по-прежнему широко используются железобетонные плиты, в том числе и пустотные. Чаще всего их применяют для создания межэтажных перекрытий, причем при использовании в этом качестве очень важным является то, какую нагрузку они способны выдерживать, то есть их несущая способность.

Несущая способность пустотных плит перекрытия

Любой каталог пустотных плит перекрытия, выпускаемый крупным их производителем или продавцом, содержит только те изделия, которые соответствуют действующим на них стандартам, а именно — ГОСТ 9562-91. Согласно этому документу, несущая способность пустотных плит перекрытия должна составлять 800 кг/кв.м. Как показывает практика, этого вполне (и даже с немалым запасом) хватает для большинства объектов гражданского строительства.

Изготовление пустотных плит

Пустотные плиты перекрытия жби /заводы спб и других городов нашей страны/ изготавливают по практически одной и той же технологии, предполагающей формование бетонной массы. При этом форма изготавливается из металла и является поддоном с открывающимися бортами, в одном из которых есть специальные отверстия для входа пуансонов. Они представляют собой трубы, благодаря которым создаются пустоты для снижения массы плит и экономии бетона. В процессе производства форма с расположенным в ней арматурным каркасом и пуансонами заливается бетоном, далее происходит его утрамбовывание на вибростоле и сушка плиты в пропарочной камере.

Укладка пустотных плит перекрытия

Укладка пустотных плит перекрытия осуществляется их гладкой стороной вниз на несущие стены здания, причем, согласно действующим СНиПам, длина их опоры должна составлять не менее 12 сантиметров. При этом опоры должны быть выровнены по высоте практически идеально для того, чтобы избежать образования «ступенек» между соседними плитами. Пустотные плиты перекрытия укладываются вплотную друг к другу на тонкий слой раствора, причем песок, используемый для его приготовления, должен быть хорошо просеян. Следует заметить, что перед укладкой плиты необходимо хорошо осмотреть на предмет наличия повреждений. Согласно действующим СНиПам, к использованию не допускаются те пустотные плиты перекрытия, у которых есть трещины по всей длине, ширина которых превышает 1 миллиметр.

Что такое пустотные плиты или Corefloor

Home Ideas Magazine — июнь 2014 г.

Пустотные плиты, также известные как полы с сердцевиной, приобрели популярность в местном жилищном строительстве за последние несколько лет. Пустотные плиты, пользующиеся национальной популярностью с конца 1990-х годов как недорогой способ создания дополнительных складских площадей под гаражом, представляют собой сборные железобетонные конструкционные перекрытия и кровельные системы с небольшой глубиной, что снижает вес при сохранении прочности конструкции.

В жилищном строительстве пустотные плиты можно использовать для создания дополнительных гаражных киосков, складских помещений и комнат для разнорабочих. За счет установки водонепроницаемой мембраны между перекрытием и пустотными плитами возможности расширяются и даже включают недавнюю тенденцию превращения пространства в персональный домашний кинотеатр. Некоторые домовладельцы используют это пространство для создания безопасных комнат, раздевалок для открытого бассейна, тиров и даже баскетбольной площадки. Гибкость использования позволяет домовладельцам максимально увеличить полезную площадь дома.

После того, как пустотные плиты будут размещены, стыки досок необходимо заполнить цементной смесью. Готовая поверхность пола обычно требует толщины не менее 2 дюймов и рассчитана на покрытие в среднем 4 дюйма, что позволяет полу иметь уклон для дренажа.

Пустотные плиты перекрытия могут обеспечивать внутренние пространства без колонн, хотя есть некоторые ограничения по пролету, которые следует учитывать в зависимости от размера. 8-дюймовые пустотные плиты могут перекрывать до 28 футов при типичной нагрузке на пол гаража, а 12-дюймовые пустотные плиты могут перекрывать до 40 футов.Строители жилья должны свериться с местными строительными нормами и правилами относительно инженерных требований для их конкретной области. Не только для нового строительства, решение для создания пространства доступно в качестве опции для реконструкции или дополнения, если существующие фундаменты сначала проверяются инженером, чтобы убедиться, что они могут выдержать дополнительную нагрузку.

Домовладельцы могут создать дополнительные квадратные метры для своего дома, не увеличивая площадь здания, и могут использовать то, что было бы потрачено впустую.Это решение может даже сэкономить деньги домовладельца в определенных ситуациях, устраняя необходимость в обратной засыпке. С помощью простых инструкций, предоставленных производителем, любой застройщик может предложить пустотные плиты в качестве решения для своих клиентов. Обычно установка занимает менее одного дня. Установка пустотных плит не должна добавлять дополнительное время к графику строительства, если необходимое планирование осуществляется за 4-6 недель до желаемой даты поставки пустотных плит.

Пустотные жилые дома

Пустотные системы представляют собой предварительно напряженные бетонные плиты, которые служат как готовым черным полом для гаража, так и потолком для дополнительных жилых помещений.

Экономичное решение

Максимально увеличьте пространство в любом плане дома примерно по 20 долларов за квадратный фут с помощью пустотелых кровельных и напольных систем от County Materials. Пустотные системы представляют собой предварительно напряженные бетонные плиты, которые служат как готовым черным полом для гаража, так и потолком для дополнительных жилых помещений.

  • Создает многофункциональные жилые и складские помещения
  • Изолирует между жилыми помещениями цокольного и первого этажей
  • Отвечает стандартам IBC и UBC и огнестойкости до 3 часов
  • Снижает передачу звука через пол и потолок, делая жилую среду более тихой
  • Поддерживает комфортную температуру в помещении

Профессиональное обслуживание и поддержка

Опытный отдел продаж

County Materials поможет с вашими планами проектирования и предоставит исчерпывающие сметы.Специалисты по дизайну подготовят чертежи, окончательно определят размеры и предоставят необходимые инженерные детали, чтобы обеспечить правильные методы установки для успешного проекта.

Преимущества строительства

Hollowcore помогает ускорить процесс строительства. Менее чем за один день и в большинстве погодных условий опытная монтажная бригада может установить пустотелую доску с помощью мобильного крана для обычного пола в гараже. Пустотелый сердечник поднимается с бортового прицепа, размещается непосредственно на несущей конструкции, соединенной со стальным каркасом, каменной кладкой или монолитными бетонными стенами.Стыки между планками выравниваются и заделываются раствором, мгновенно создавая плоскую рабочую поверхность.

Как строительный материал, удобный для подрядчиков, Hollowcore от County Materials прост в установке и эффективно работает с системами отопления, кондиционирования, сантехники и электротехники. Доски изготавливаются определенной длины для каждого проекта с учетом плана дома с уникальными углами и изгибами.

Изготовлены с глубиной 8 дюймов, 10 дюймов и 12 дюймов
Допускаются пролеты до 44 дюймов (@ 50 фунтов на кв. Дюйм)

Пустотная бетонная плита Ремонт утечки воды SealBoss Corp.

Проблема

Клиент столкнулся с проникновением воды через пустотные бетонные плиты и вдоль холодных стыков наружных стен и подоконников в под гаражом, из-за чего вода капала на автомобили и создавала неприглядные водяные знаки на стенах.

Подрядчика по гидроизоляции попросили заделать холодные швы и трещины в поврежденных пустотелых бетонных плитах, а также определить и устранить источник утечки.

Решение

Чтобы решить проблему протекающей пустотной плиты, подрядчик обратился к техническому менеджеру по продажам SealBoss Чаду Симонеку, чтобы он посоветовал провести инъекцию в пустотную плиту.

Пройдя по улице, можно было понять, что есть проблемы с дренажем, когда водосточные трубы направляли сток на травянистую площадку без уклона, чтобы направлять воду от здания.

После определения источника утечки лучшим решением была принята двухэтапная стратегия закачки. Первоначальная закачка заключалась в том, чтобы образовать трещины в пустотной плите, где вода просачивалась и капала на автомобили. Последующий впрыск должен был закрыть торцевые крышки ячеек с полой сердцевиной, где возникла утечка.

Когда подрядчик начал бурение отверстий для пакеров для нагнетания, вода вылилась, и было очевидно, что полый керн полностью заполнен водой. После слива воды трещина была закачана и заделана.

Чтобы убедиться, что вода не перемещалась между ячейками, в соседних ячейках просверливали дренажные отверстия. Было обнаружено, что вода заполнила еще одну ячейку полого ядра, и ее необходимо было слить.

С помощью бороскопа было подтверждено проникновение воды в том месте, где полый керн был закрыт пластиковой крышкой (см. Видео ниже).

Сливные отверстия были оставлены открытыми, чтобы доказать, что утечка исчезла.

Заказчику посоветовали установить дренажные ящики, чтобы направить поток от здания в области, где скапливалась вода, и уведомить подрядчика о любых новых утечках этой весной, когда земля будет таять.

SealBoss 1510 NSF / ANSI 61 Water Stop Foam вводили во внешний холодный шов вдоль участков, где было видно проникновение воды из высолов или пятен ржавчины. Все видимые утечки были устранены с использованием метода 1, 2, 3, 45 градусов с помощью инъекционных пакеров, которые были размещены на расстоянии примерно 12 дюймов от стыка, где отверстия диаметром 1/2 дюйма были просверлены под углом 45 градусов назад в стык.1510 вводили до тех пор, пока по холодному стыку не стал виден положительный отказ от гидроактивной смолы.

Все затронутые ячейки пустотных бетонных плит были закачаны на расстоянии примерно 6 дюймов от торцевой крышки и герметизированы с помощью системы впрыска воды SealBoss 1510 NSF / ANSI 61 Water Stop Injection Foam System.

Прочность на сдвиг толстых сборных железобетонных многопустотных плит, изготовленных методом экструзии | Международный журнал бетонных конструкций и материалов

Образцы и испытательная установка

В данном исследовании испытания на сдвиг были проведены на 10 образцах для испытаний PHCS, толщина которых составляла 200, 265, 400 и 500 мм.Все образцы PHCS, испытанные в этом исследовании, были изготовлены методом экструзии в сборном железобетонном слое длинной линии. В таблице 1 показано соотношение компонентов бетона в смеси, использованного в данном исследовании. Водоцементное соотношение (в / ц) составляло 36,2%, осадка бетона была почти нулевой, а максимальный размер заполнителя составлял 13,0 мм. Расчетная прочность бетона составила 40,0 МПа, а прочность бетона на сжатие (\ (f_ {c} ‘\)) была измерена при 60,5 МПа. В этом исследовании использовались семипроводные арматуры с низкой релаксацией диаметром 9,5 или 12,7 мм, а их предел прочности на разрыв (\ (f_ {pu} \)) составлял приблизительно 1860 МПа.

Таблица 1 Конструкция бетонной смеси, используемой для испытаний образцов.

На рисунке 4 показаны габаритные детали образцов для испытаний. Серии S2 и S2.65 имели глубину 200 мм и 265 мм, соответственно, и два предварительно напряженных стержня диаметром 9,5 мм были предусмотрены в зоне сжатия полого профиля, в то время как четыре стержня предварительного напряжения диаметром 12,7 мм были помещается в зону растяжения. Серия S4 имела толщину 400 мм, и в зоне сжатия и зоны растяжения были предусмотрены два стержня предварительного напряжения 9,5 мм и восемь 12,7 мм соответственно.Серия S5 имела глубину 500 мм, и два стержня предварительного напряжения 9,5 мм и десять 12,7 мм были размещены в зоне сжатия и зоны растяжения, соответственно. Верхнее и нижнее сухожилия были предварительно натянуты одновременно, а величина эффективного предварительного напряжения (\ (\, f_ {se} \)) была примерно \ (0,65f_ {pu} \). Как показано в таблице 2, величины сжимающих напряжений в центре тяжести бетонного сечения (\ (f_ {pc} \)) находились в диапазоне от 4,0 до 5,0 МПа. Соотношение площадей между полыми ядрами и бетонным сечением брутто без полых элементов составляло 49 и 52% в S2 и S2.65 серий соответственно, а серии S4 и S5 — 54 и 55% соответственно. Серии S2 и S2.65 делятся на образцы E и F. Как показано на рис. 5а, образцы S2-E и S2.65-E были испытаны в концевых областях в пределах длины передачи, где эффективное предварительное напряжение не было полностью развито. Как показано на рис. 5b, образцы S2-F и S2.65-F поддерживались на 80-кратном диаметре (\ (\, d_ {b} \)) предварительно напряженного сухожилия с одного конца элементов, где Предполагалось, что эффективное предварительное напряжение будет полностью развито.Отношение глубины пролета сдвига (\ (a / d \)) серии S2 и S2.65 было 3,0, и одна точка нагрузки была приложена к верхней части образцов. Серии S4 и S5 также были испытаны в пределах переносимой длины с отношением размаха сдвига ( a / d ) 2,8, как это было сделано в образцах S2-E и S2.65-E, как показано на рис. 5a.

Рис. 4

Размеры образцов для испытаний. a серия S2, b серия S2.65, c серия S4, d серия S5 (единицы измерения: мм).

Таблица 2 Материал и размерные свойства образцов для испытаний. Рис. 5

Испытательная установка. a Speicmens S2-E, S2.65-E, S4 и S5, b Speicmens S2-F и S2. 65-F (единицы измерения: мм).

Во время испытаний были измерены вертикальные прогибы в точке нагружения, как показано на рис. 5, но тензодатчики не были установлены в предварительно напряженных стержнях, потому что все образцы были изготовлены методом экструзии на заводе по производству сборного железобетона с плотным производством расписание.

Результаты экспериментов

Все образцы PHCS, испытанные в этом исследовании, не выдержали сдвига, как показано на рис. 6 и 7, имея критические диагональные трещины от растяжения, образовавшиеся в бетонной стенке между точкой нагрузки и точкой опоры. На рисунке 8 показано поведение нагрузки-прогиб образцов серии S2. Как показано на рис. 8а, образцы S2-E и S2-F толщиной 200 мм имели почти одинаковую жесткость вплоть до диагонального растрескивания, а силы сопротивления сдвигу были уменьшены сразу после диагонального растрескивания.Образец S2-F, испытанный в области, где было полностью развито эффективное предварительное напряжение (\ (f_ {se} \)), показал примерно в два раза более высокую сдвигающую способность, чем образец S2-E, испытанный в пределах длины переноса. В образце S2-F около 10% максимальной нагрузки уменьшилось сразу после возникновения трещин сдвига, а в образце S2-E около 25% максимальной нагрузки было уменьшено сразу после появления трещин сдвига.

Рис. 6

Виды разрушения и характер трещин на образцах серий S2 и S2.65. a Образец S2-E, b Образец S2-F, c Образец S2.65-E, d Образец S2.65-F.

Рис. 7

Виды разрушения и характер трещин на образцах серий S4 и S5. a Образец S4-1, b образец S4-2, c образец S4-3, d образец S5-1, e образец S5-2, f образец S5-3.

Рис. 8

Отклонения от нагрузки и перемещения образцов серий S2 и S2.65. а Образцы серии S2, b образцы серии S2.65.

На рис. 8b показано сравнение поведения прогиба и нагрузки между образцами S2.65-E и S2.65-F толщиной 265 мм. Образец S2. 65-F с полным эффективным предварительным напряжением (\ (\, f_ {se} \)), который был испытан на внешней стороне переходной длины, показал немного более высокую жесткость по сравнению с образцом S2.65-E, и его способность к сдвигу была также примерно в 1,8 раза выше, чем у образца S2.65-E. Кроме того, S2.Образец 65-F показал более стабильные постпиковые ответы по сравнению с образцом S2.65-E.

Все образцы серии S4, т. Е. Образцы S4-1, S4-2 и S4-3, показали совершенно линейный отклик от нагрузки-прогиба до тех пор, пока не возникли трещины сдвига в стенке, как показано на рис. 9a, и они были не выдержал сдвига при 279,2, 261,3 и 294,0 кН, соответственно, из-за значительных диагональных трещин растяжения, образовавшихся в бетонной стенке с громкими шумами. Среднее значение сдвиговой способности трех испытательных образцов (\ (\, V_ {n, ave} \)) было 278.1 кН с отклонением менее 10%, а их средняя прочность на сдвиг (\ (\, v_ {n} = V_ {n, ave} / b_ {w} d_ {p} \)) составляла 2,80 МПа. В отличие от образцов серий S2 и S2.65, образцы серии S4 показали гораздо более хрупкие режимы разрушения сразу после достижения максимальных нагрузок без какой-либо постпиковой реакции. Их способность к сдвигу была значительно больше, чем способность полотна к сдвигу, оцененная по модели кода ACI318-05, однако это означает, что снижение прочности на сдвиг из-за размерного эффекта не наблюдалось для этих образцов с глубиной 400 мм.Как показано на рис. 9b, образцы серии S5, т. Е. Образцы S5-1, S5-2 и S5-3, также продемонстрировали почти линейную реакцию на прогиб от нагрузки до диагонального растрескивания, которые были очень похожи на образцы S4. серийные экземпляры. Образцы серии S5 также показали хрупкое разрушение стенки при сдвиге при 427,2, 454,4 и 369,8 кН соответственно. Средняя нагрузка на сдвиг составила 417,1 кН, что почти идентично оценке по уравнению сдвига ACI318-05. Средняя прочность на сдвиг образцов (\ (\, v_ {n} \)) составляла 3.06 МПа, что примерно на 10% выше, чем у образцов серии S4. Таким образом, снижение прочности на сдвиг из-за размерного эффекта не наблюдалось в образцах серии S5, а также в образце S4.

Рис. 9

Реакции на смещение образцов серий S4 и S5. а Образцы серии S4, б образцы серии S5.

Конструкционные характеристики сборных предварительно напряженных пустотных плит, подверженных воздействию отрицательных изгибающих моментов

  • Aboul-Anen, B., Эль-Шафей, А., и Эль-Шами, М. (2009). Экспериментально-аналитическая модель ферроцементных плит. Международный журнал последних тенденций в инженерии IJJCE (Оулу, Финляндия), 1 (6), 25–29.

    Google Scholar

  • Аль-Махмуд, Ф., Кастель, А., Франсуа, Р., и Турнер, К. (2009). Усиление стержней RC с помощью стержней из углепластика, монтируемых на поверхности. Композитные конструкции, 91 (2), 138–147.

    Артикул Google Scholar

  • Алиусеф, Р. , Топпер, Т., и Аль-Майях, А. (2016). Влияние толщины бетонного покрытия на усталостную прочность сцепления железобетонных балок с оберткой и без оболочки, содержащих стык внахлест. Конструкции, 6, 1–8.

    Артикул Google Scholar

  • ANSYS. (2006). Справка и руководство (12-е изд.). Канонсбург: ANSYS Inc.

    Google Scholar

  • Брунези Э., Болоньини Д. и Насимбене Р. (2015). Оценка сдвиговой способности сборных предварительно напряженных пустотных плит: численные и экспериментальные сравнения. Материалы и конструкции, 48, 1503–1521.

    Артикул Google Scholar

  • Brunesi, E., & Nascimbene, R.(2015). Численная оценка прочности стенок на сдвиг предварительно напряженных пустотных плит перекрытия. «Инженерные сооружения», 102, 13–30.

    Артикул Google Scholar

  • Карло П. и Томмазо Д. (2013). Экспериментальное поведение существующих сборных предварительно напряженных железобетонных элементов, усиленных цементными композитами. Composites Part B Engineering, 55, 31–40.

    Артикул Google Scholar

  • Де Лорензис, Л., & Нанни, А. (2001). Усиление на сдвиг железобетонных балок приповерхностными полимерными стержнями, армированными фиброй. ACI Structural Journal, 98 (1), 60–68.

    Google Scholar

  • E.C.P. (2007) Египетский свод правил: проектирование и строительство железобетонных конструкций. Исследовательский центр жилищного строительства и физического планирования, Каир, Египет , № 203.

  • Эль-Араб, И.Э. (2016). Новая технология для частичной непрерывности простого соединения опорной балки с колонной. Журнал машиностроения и гражданского строительства (IOSR-JMCE), 13, 39–50.

    Google Scholar

  • Эль-Араб, И. (2017). Техника упрочнения стенок на сдвиг глубинных сборных предварительно напряженных пустотных плит под нагрузкой от грузовых автомобилей. Журнал исследований строительства и планирования строительства, 5, 129–145.

    Артикул Google Scholar

  • Елталы, Б., Бембави, А., Мелека, Н., и Кандил, К. (2017). Структурное поведение переработанных заполнителей заполненных бетоном стальных трубчатых колонн. Challenge Journal of Concrete Research Letter, 8 (1), 17–28.

    Артикул Google Scholar

  • Хаджази, К., Серейр, З., и Амзиане, С. (2016). Реакция на ползучесть при промежуточном растрескивании при изгибе железобетонной балки, усиленной пластиной из стеклопластика, скрепленной снаружи. Международный журнал твердых тел и структур, 94–95, 196–205.

    Артикул Google Scholar

  • Хок, М. (2006). Трехмерный нелинейный смешанный анализ методом конечных элементов железобетонных балок и пластин с армированием из стеклопластика и без него. MSc. Диссертация, Университет Манитобы, Виннипег, Манитоба, Канада.

  • Хосни, А., Сайед-Ахмед, Э., Абдельрахман, А., и Алхлаби, Н.(2006). Усиление сборных предварительно напряженных пустотных плит для противодействия отрицательным моментам с использованием полимерных полос, армированных углеродным волокном: экспериментальное исследование и критический обзор Канадской ассоциации стандартов S806-02. Канадский журнал гражданского строительства, 33, 955–967.

    Артикул Google Scholar

  • Канкери П., и Пракаш С. (2016). Экспериментальная оценка прочности связанного перекрытия и арматуры из стеклопластика NSM на изгиб предварительно напряженных пустотных плит перекрытия. Инженерные сооружения, 120, 49–57.

    Артикул Google Scholar

  • Халифа А. (2016). Характеристики изгиба железобетонных балок, усиленных полосами из углепластика, монтируемыми на поверхности. Александрийский инженерный журнал, 55 (2), 1497–1505.

    Артикул Google Scholar

  • Михкель К. и Яан М. (2010). Оценка остаточной способности к изгибу существующих сборных предварительно напряженных бетонных панелей: тематическое исследование. Engineering Structures, 32 (10), 3377–3383.

    Артикул Google Scholar

  • Пачалла, С. К., и Пракаш, С. С. (2017). Устойчивость к нагрузкам и режимы разрушения многопустотных композитных плит GFRP с отверстиями. Материалы и конструкции, 50 (3), 1–14.

    Google Scholar

  • Паджари М. (2009).Разрушение стенок при сдвиге в предварительно напряженных пустотных плитах. Журнал структурной механики, 42 (4), 207–217.

    Google Scholar

  • Протченко, К., Влодарчик, М., & Шмиджера, Э. (2015). Исследование поведения железобетонных элементов, усиленных FRP. Procedure Engineering, 111, 679–686.

    Артикул Google Scholar

  • Рахал, К., & Румаих, Х. (2011). Испытания железобетонных балок, упрочненных на сдвиг с использованием поверхностного монтируемого углепластика и стальных стержней. Engineering Structure, 33, 53–62.

    Артикул Google Scholar

  • Шахин Ю., Элтали Б. и Абдул-Фатаха С. (2014a). Конструкционные характеристики ферроцементных балок, армированных композитными материалами. Строительная инженерия и механика, 50 (6), 817–834.

    Артикул Google Scholar

  • Шахин Ю., Элтали Б. и Ханеш А. (2014b). Экспериментальное и КЭ моделирование ферроцементных куполов, армированных композитными материалами. Concrete Research Letters, 5 (4), 873–887.

    Google Scholar

  • Шараки И. А., Торрес Л., Комас Дж. И Баррис К. (2014). Реакция на изгиб железобетонных (ЖБИ) балок, усиленных армированными волокнами полимерными стержнями (FRP), монтируемыми на поверхности (NSM). Композитные конструкции, 109, 8–22.

    Артикул Google Scholar

  • Сингх Г. (2006). Анализ методом конечных элементов железобетонных стен на сдвиг. MSc. Диссертация, Димедский университет, Индия .

  • Пустотная плита | Викидвеллинг | Фэндом

    Файл: Hollowcoreslab.png

    Схема бетонной плиты пустотной конструкции

    Пустотная плита , также известная как пустотная плита или пустотная плита (немецкий: Hohlkörperplatte , голландский: Kanafselplaat или Welding , норвежский: hulldekke , шведский: håldäck , финский: ontelolaatta , исландский: Holplata ) представляет собой сборную плиту из предварительно напряженного бетона, обычно используемую при устройстве полов в многоэтажных жилых домах. Плита была особенно популярна в странах, где основной упор в жилищном строительстве был сделан на доступное жилье, в том числе в социалистических странах Восточной Европы. Также часто используется в странах Северной Европы из-за температурных и погодных условий.

    Сборная бетонная плита имеет трубчатые пустоты, простирающиеся по всей длине плиты, обычно с диаметром, почти равным толщине плиты. Это делает плиту намного легче, чем массивный пол такой же толщины или прочности.Плиты обычно имеют ширину 120 см и стандартную толщину от 15 до 50 см. Двутавровые балки из сборного железобетона между отверстиями содержат стальные стержни, которые обеспечивают большую часть растягивающего напряжения, удерживающего плиты вместе при больших нагрузках.

    Плиты обычно производятся длиной около 20 метров. Процесс включает в себя выдавливание влажного бетона вместе со стальными стержнями из движущейся формы. Затем непрерывная плита разрезается в соответствии с длиной, необходимой на строительной площадке. Заводское производство обеспечивает очевидные преимущества сокращения времени, труда и обучения.

    Пустотные плиты — плохие звукоизоляционные материалы. Чтобы соответствовать современным стандартам звукоизоляции, пол необходимо покрыть мягким напольным покрытием, способным заглушить звук шагов. Альтернативой является использование тонкой «плавающей» бетонной плиты, изолированной от пустотелых плит.

    Однако в многопустотных плитах в основном стационарный воздух внутри. Таким образом, они являются отличными теплоизоляционными материалами и не требуют значительной теплоизоляции здания.Это способствующий фактор, особенно в странах и климатических условиях, где годовые колебания температуры могут быть значительными, например, в Скандинавии.

    (PDF) Усиление склеенной перекрытия полой плиты с сердечником с и без стыковочного соединения Shearkeys

    УСИЛЕНИЕ СВЯЗАННОЙ НАКЛАДКИ ПЛИТЫ С ПОЛЫМ СЕРДЕЧНИКОМ

    С СОЕДИНЕНИЕМ СОЕДИНИТЕЛЬНЫХ КЛЮЧЕЙ И БЕЗ ИНТЕРФЕЙСА

    Pradeep Kankeriia1, м. Гражданское строительство, Индийский технологический институт Хайдарабад, Индия.

    Автор, ответственный за переписку Электронная почта: [email protected]

    РЕЗЮМЕ

    Предварительно напряженные пустотные плиты из сборного железобетона (PPHCS) чаще всего используются в качестве элементов перекрытия и кровли

    . Обычно новый слой бетона кладется поверх пустотных плит, чтобы создать сплошную и выровненную поверхность

    . Обычная толщина этой наклеенной накладки составляет от 50

    мм до 75 мм в глубину. Обеспечение связанного перекрытия (BO) увеличит нагрузку на растрескивание и прочность на изгиб

    пустотных плит после того, как будет достигнуто полное композитное действие.В настоящем исследовании

    изучается влияние сдвиговых шпонок на стыке приклеенного перекрытия и пустотелой плиты. Ожидается, что пустотная плита

    и связанная перекрытие будут иметь полное композитное действие до разрушения без

    любого разделения границ раздела. Размер полого сердечника, использованного в этом исследовании, составляет 600 мм в ширину,

    в глубину 150 мм и в длину 3500 мм. В общей сложности три полноразмерных пустотных плиты были испытаны при соотношении пролета

    (а) к глубине (d), равном 7.5. Три образца, которые включают неупрочненную плиту, обозначенную как контрольная плита

    , плита, усиленная приклеенной накладкой без каких-либо срезных шпонок на стыке, и приклеенная накладка

    со срезными шпонками. Склеенные образцы с наложением без шпонок привели к разрушению поверхности раздела

    , и это позволило увеличить пиковую нагрузку на 38,4% по сравнению с контрольным образцом.

    Однако приклеенная накладка со срезными шпонками привела к полному составному действию до окончательного разрушения

    , и это позволило увеличить пиковую нагрузку на 59.6% по сравнению с контрольным образцом. Положение

    срезных шпонок на стыке пустотных плит и связанного перекрытия привело к полному составному действию

    .

    1 Введение

    Сборные предварительно напряженные пустотные плиты (PPHCS) — это сборные железобетонные элементы, которые обычно используются

    в качестве элементов кровли и перекрытий в жилых и коммерческих зданиях, парковках, короткопролетных мостах

    . PPHCS состоит из непрерывных внутренних выемок, проходящих по всей длине.Эти выемки

    значительно уменьшают собственный вес плиты. Хорошее улучшение прочности на изгиб и сдвиг

    HCS может быть достигнуто с использованием техники связанного наложения. Тонкий слой бетона (связанное покрытие) соответствующей толщины

    может быть помещен в область сжатия для достижения желаемых структурных характеристик.

    Однако передачи горизонтального сдвига между бетонными поверхностями должно быть достаточно, чтобы обеспечить полное действие композита

    при нагрузке изгиба.Положения кодов ACI1 и PCI2 предполагают, что минимальная амплитуда шероховатости

    должна составлять 6,3 мм для достижения полного комбинированного действия.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
