Пустотные перекрытия: Пустотные плиты перекрытия: характеристики и технология монтажа

Содержание

виды, марки и особенности монтажа

Бетонные перекрывающие плиты являются наиболее востребованными в строительстве. Такой материал необходим при возведении жилых, промышленных и административных зданий любой этажности. Особенно популярны пустотные перекрытия. Их конструкция имеет меньшую массу, чем у сплошных, без потерь в прочности и надежности. Наличие пустот также не сказывается на несущих способностях конструкции. При этом тепло- и звукоизоляция намного выше.

Определение

Плиты перекрытий железобетонные многопустотные представляют собой несущие бетонные перегородки, располагаемые горизонтально в строящихся объектах. Их устанавливают между этажами, под чердаками или в качестве несущих перегородок. В конструкции предусмотрено наличие нескольких полостей разного сечения: овального, круглого, полукруглого. При их производстве используется легкий и тяжелый бетон. Армирование применяется для увеличения прочности конструкций.

Вернуться к оглавлению

Назначение

Основное назначение пустотных плит — монтаж перекрытий на стыках этажей при строительстве домов из кирпича, стеновых блоков и бетона. Благодаря преимуществам, этот вид перекрытий стал популярным среди всех ЖБИ. Пустотной плитой сооружают перекрытия в многоэтажных, частных и монолитных объектах. Часто такие изделия применяются в качестве несущих каркасов. В промышленности чаще применяют многопустотные армированные модификации из тяжелых бетонов.

Вернуться к оглавлению

Преимущества изделий

Главным фактором, определяющим преимущества перекрывающих конструкций, является наличие пустот:

  1. На изготовление конструкции требуется меньше стройматериала.
  2. За счет заполнения пустот воздухом перекрытия отличаются повышенной тепло- и шумоизоляцией.
  3. Отверстия в плитах применяются для прокладки инженерных коммуникаций.
  4. Пустоты снижают массу изделия, поэтому изделие оказывает меньшие нагрузки на фундамент.
  5. Использование предварительно-напряженного арматурного каркаса повышает прочностные и эксплуатационные показатели перекрывающего изделия.
  6. Применение многопустотного стройматериала экономически оправданно и позволяет в сжатые сроки возводить каркас дома.
Вернуться к оглавлению

Виды

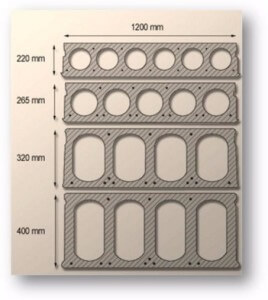

Виды многопустотных плит перекрытия в сечении.

Многопустотные межэтажные изделия отличаются широким видовым ассортиментом. Изделия отличаются размерами, особенностями конструкции, сферой применения. По форме отверстий к пустотным железобетонным изделиям относятся:

  • плиты с круглыми пустотами;
  • конструкции с овальными полостями;
  • изделия с грушевидными отверстиями;
  • перекрытия с овальными пустотами.

По назначению:

  • кладка по одной стороне;
  • по двум торцевым сторонам;
  • по трем сторонам;
  • по двум боковым и двум торцевым.

Отдельным видом пустотных железобетонных перекрытий является плита ПБ, полученная путем непрерывного безопалубочного формования на длинных стендах. Ее назначение — обеспечение опоры по двум сторонам.

Вернуться к оглавлению

Размеры и вес

От размеров пустот зависят эксплуатационные характеристики перекрывающего элемента. Диаметр круглых отверстий в плите колеблется в диапазоне от 140 мм до 203 мм. Чем меньше эта величина, тем прочнее изделие. На прочность влияет толщина перекрытия. Это значение равно 22 см. Есть более массивные продукты, например, плита 6ПК, толщина которой 30 см. Облегченные модификации производятся из легкого бетона и имеют толщину 160 мм. Такими плитами сооружают межэтажные перегородки для газоблочных или пенобетонных стен.

Стандартные размеры:

  • длина варьируется в пределах 1,5—16 м;
  • ширина бывает 1, 1,2, 1,5 и 1,8 м;
  • масса колеблется в диапазоне от 500 кг до 4 тонн.

Несущая способность таких изделий имеет стандартную величину, равную 800 кг/м2. Но встречаются межэтажные перегородки, рассчитанные на нагрузку 1200—1250 кг/м2.

Глубина опирания железобетонных пустотных плит составляет 9—25 см.

Вернуться к оглавлению

Материалы и особенности конструкции

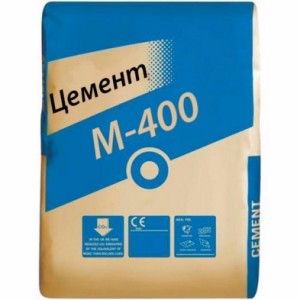

Данную марку цемента используют для производства плит с отверстиями.

Для получения плит с отверстиями нужен бетонный раствор на цементе М300 и М400. Эти две марки обеспечивают готовое изделие высокими показателями прочности и пластичности. Цемент М400 придает стойкость перекрытию к моментальной нагрузке 400 кг на 1 см3/сек, а 300-я марка наделяет плиту способностью не проламываться при прогибах.

С целью повышения прочностных характеристик и для повышения несущей способности бетонных перекрытий в изделия монтируют стальные пруты. С этой целью используется арматура из нержавеющей стали класса А3 и А4. Материал отличается повышенной коррозионной стойкостью и устойчивостью к колебаниям температур в диапазоне «– 40 °C»—« 50 °C».

Практикуется применение натяжной арматуры. Процесс армирования происходит в четыре стадии:

  • натяжение стальных прутьев в форме;
  • укладка арматурной сетки в форму;
  • заливка бетоном;
  • обрезка излишка арматурных элементов, выступающих из затвердевшего бетона.

Натяжение придает плитам способность выдерживать максимальное динамическое и статическое давление без провисания и прогибов. При этом в торцы, опирающиеся о стены, дополнительно монтируют двойную арматуру, что наделяет изделие стойкостью к нагрузкам от своей массы и веса верхних стен без деформации. Таким перекрытием сооружаются высотные промышленные здания.

Вернуться к оглавлению

Марки пустотных плит перекрытия

Существующие марки пустотных перекрывающих плит: 1ПК (ПК), 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПБ. Буквами обозначается:

  • тип изделия — пустотная плита перекрытия;
  • форма отверстия — круглое, грушевидное и т. п.;
  • количество сторон опирания, например, Т или Ч — три или четыре стороны, соответственно.

Цифрами обозначаются:

  • реальная длина (дм), которая меньше ГОСТовской на 20 мм;
  • реальная ширина (дм), которая меньше стандарта на 10 мм;
  • несущая способность, например, цифра 3 соответствует 300 кг/м2.

Последние буквы в маркировке обозначают:

  • АтV — армирование нижней рабочей части изделия осуществлено преднапряженной арматурой категории АтV;
  • т — при изготовлении применялся тяжелый бетон;
  • а — имеются уплотняющие вкладыши в отверстиях на торцах.
Вернуться к оглавлению

Особенности монтажа

Главным требованием при надежном монтаже пустотных перекрывающих плит является соблюдение рассчитанных параметров опоры на стены, внесенных в чертеж. Если площадь опирания будет недостаточной, произойдет деформация стены. Если площадь будет больше — увеличится теплопроводность, что не всегда желательно.

При монтаже перекрывающих конструкций следует учитывать минимально допустимую глубину опирания в соответствии со структурой стройматериалов здания. Например, для постройки из кирпича эта величина составляет 9 см, для газобетона и пенобетона — 15 см, а для стальных каркасов — 7,5 см.

Максимально допустимое заглубление при заделке панелей в стены не должно превышать 16 см при использовании в качестве основного стройматериала легких блоков или кирпича, и 12 см — при строительстве из железобетонных и бетонных изделий.

Вернуться к оглавлению

Нагрузки на пустотную железобетонную конструкцию

Пустотное перекрытие включает три составные части:

  • верхняя, предназначенная для кладки напольного покрытия, утеплителей;
  • нижняя, используемая для декорирования потолка и навешивания подвесных элементов;
  • конструкционная, расположенная между первыми двумя частями и удерживающая все железобетонное изделие в воздухе.

На среднюю часть изделия оказывают постоянную нагрузку отделочные элементы пола и потолка: люстры, подвесные потолки, колонны, ванны, перегородки и прочие подвесные элементы. К статике добавляется динамика, а именно давление от перемещающихся по поверхности объектов: люди, домашние животные и т. п.

Нагрузки различают: точечные (подвесные элементы, например, люстра) и распределенные (подвесной потолок). Бывают еще сложные в расчете комплексные нагрузки, например, давление, оказываемое ванной. В этом случае полная воды ванна оказывает распределенную нагрузку, а каждая ее ножка — точечную.

При расчете общего давления, оказываемого н

Размеры пустотных плит перекрытия

Тот, кто хотя бы раз имел дело со строительством дома знает, насколько большое значение имеют пустотные железобетонные плиты или панели перекрытия. Многопустотные бетонные плиты перекрытия, по сути, и составляют около 90% от общего веса дома. Плиты перекрытия (ПК) могут сильно различаться и по весу, и по своим размерам, в зависимости от того, в каких конкретно целях их используют.

Конструкционные особенности пустотных плит

Содержание статьи

Как просто догадаться, внутри железобетонные плиты перекрытия (ПК) являются пустотными, в силу чего и маркируются при продаже как многопустотные. Но отверстия внутри таких плит, вопреки заблуждению, может иметь не только овальную, но и круглую, квадратную и иную форму.

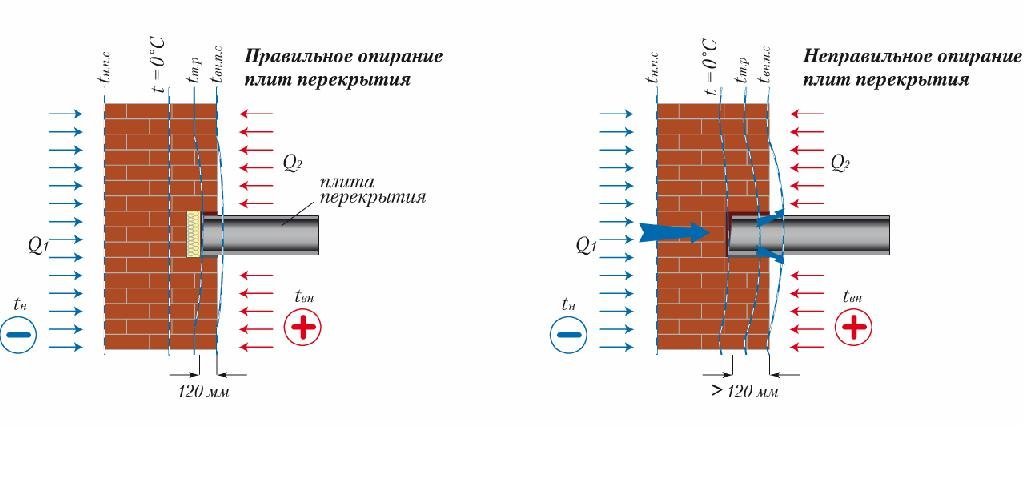

СХема опирания плиты перкрытияСХема опирания плиты перкрытияСхема опирания пустотной плиты перекрытия

Впрочем, в большинстве случаев плиты перекрытия (ПК) имеют именно цилиндрические пустотные окружности внутри.

Интересно, что плиты перекрытия (ПК) могут быть и безармированными, и армированными. Железобетонные плиты перекрытия (ПК) будут являться именно армированными.

Такие плиты перекрытия (ПК) хоть и имеют значительно больший вес, что в конечном итоге повышает и нагрузку на здание, и стоимость строительства, однако, имеют большой запас прочности. Монтаж плит перекрытие, именно сам способ монтажа, зависит от того, на какое опирание будут ставиться плиты, ведь опирание — тоже важный критерий.

Например, если опирание плиты недостаточно устойчиво, то это может привести к неприятным последствиям, чего, естественно, необходимо избегать.

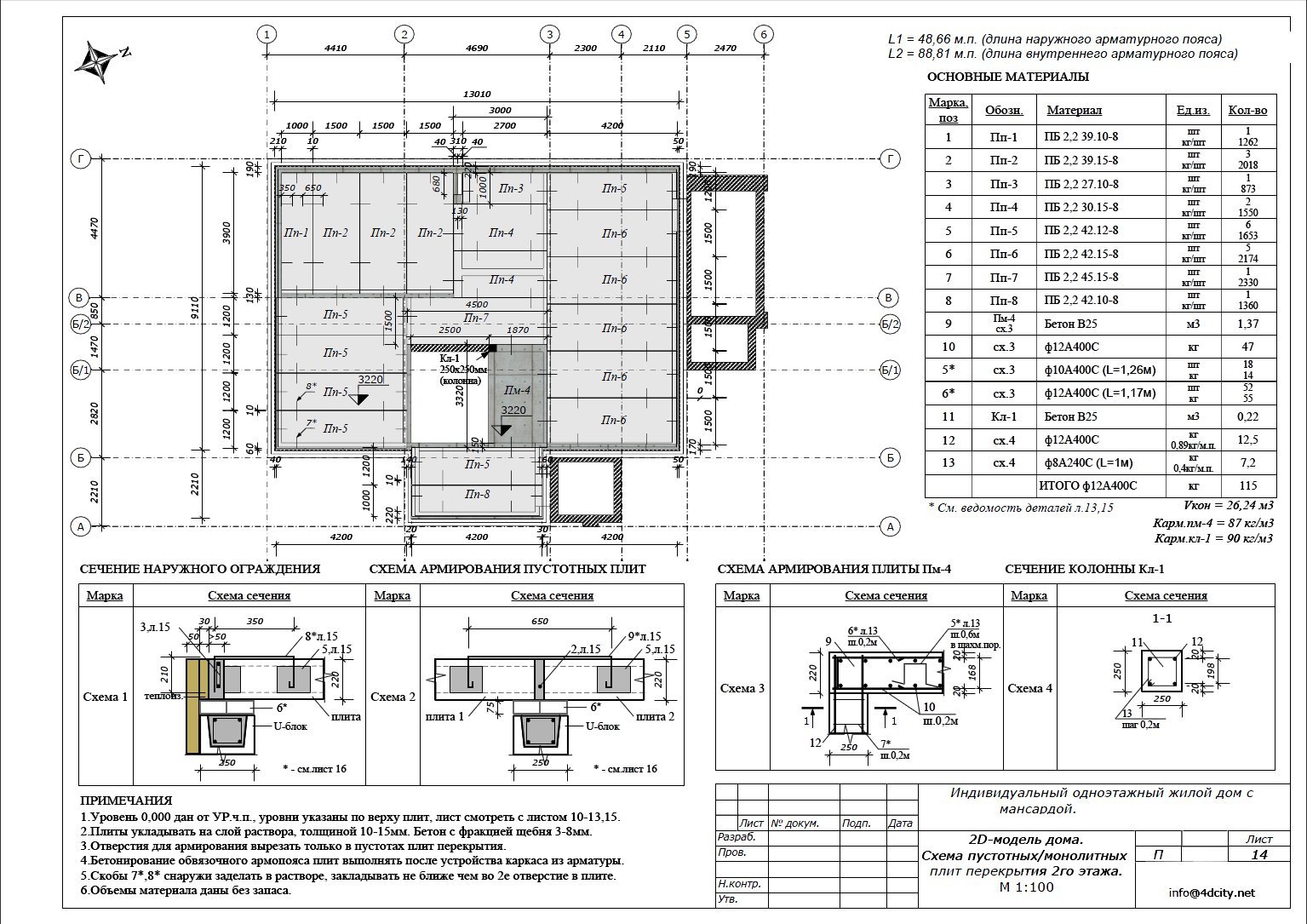

Схема укладки пустотных плитСхема укладки пустотных плитСхема укладки пустотной плиты на втором этаже

Характеристика пустотных плит

Размер

От размера пустотной ПК зависит и её конечная стоимость, важное значение, помимо таких параметров, как ширина и длина, имеет также и вес.

Размеры ПК варьируются следующим образом:

  • по длине размер ПК колеблется в диапазоне от 1180 до 9700 миллиметров;
  • по ширине размер ПК колеблется от 990 до 3500 миллиметров.

Наиболее популярными и востребованными являются многопустотные панельные плиты, длина которых составляет 6000 мм, а ширина 1500 мм. Важное значение также имеет высота или толщина панели (правильнее будет говорить о высоте, но строители, как правило, говорят «толщина»).

Так вот, толщина, которую могут иметь многопустотные панели, всегда является неизменной величиной – 220 мм. Большое значение имеет, конечно же, и вес панели перекрытия. Бетонные плиты перекрытия должен поднимать кран, грузоподъёмность которого минимально составляет 4-5 тонн.

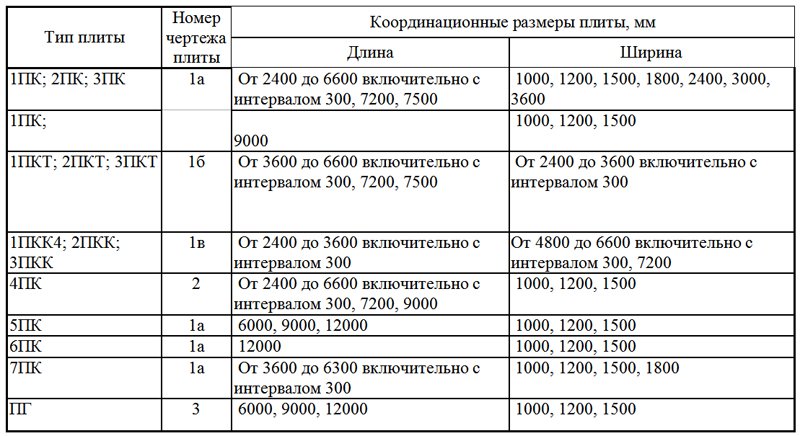

Координационные размеры пустотных плит

Пустотная плита перекрытия в разрезе: производство, стандартные характеристики

Железобетонные плиты перекрытия в настоящее время являются неотъемлемым элементом при строительстве различных зданий и сооружений. Простота конструкции, а также относительно невысокая стоимость сделала эти плиты самым популярным материалом для строительства любых объектов.

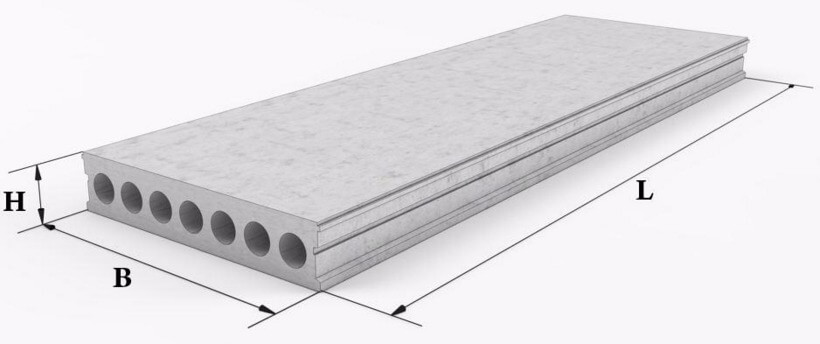

Схема пустотной плиты перекрытия.

Пустотные железобетонные перекрытия серии ПБ имеют множество преимуществ над другими материалами. Если сравнивать их с полнотелыми изделиями, становится понятно, что пустотная конструкция при практически таких же прочностных характеристиках имеет более низкую теплопроводность, а это важный аспект при использовании железобетонных изделий в среднем климатическом поясе. С точки зрения инженерного подхода, пустотные конструкции значительно легче полнотелых, данный факт позволяет коренным образом облегчить несущую способность стен. Это очень актуальный момент в строительстве частных домовладений. Естественно, и цена пустотных плит меньше, чем полнотелых.

На фото представлена пустотная железобетонная плита в разрезе. Хорошо заметно, что шесть отверстий в профиле плиты значительно облегчают конструкцию, сохраняя при этом ее прочность.

Выбор между пустотными плитами и монолитными конструкциями

Схема перекрытия из крупных панелей.

Еще на стадии проекта встает вопрос, какого типа должны быть перекрытия в будущем здании. Как правило, различают три основных типа. Это железобетонные пустотные конструкции, перекрытия монолитного типа и деревянные. Конечно, у каждого типа есть и преимущества, и недостатки. Но пустотные плиты выигрывают по нескольким показателям. Так, перекрытия, имеющие в разрезе отверстия, являются отличным теплоизолятором, довольно хорошо гасят звуковые волны. Монтаж такого изделия никак не связан с погодными условиями, тогда как работы с монолитными перекрытиями нельзя проводить при низких температурах. Плиты пустотные типа ПБ после своего изготовления уже готовы воспринимать расчетные нагрузки, монолитные же сооружения положено выдерживать определенный период времени до того, как окончится процесс высыхания и упрочнения бетона.

Плиты серии ПБ имеют гладкую поверхность, горизонтальный уровень выдержиается еще при их производстве.

Деревянные перекрытия используются в основном в малоэтажном частном строительстве в силу своих ограниченных прочностных характеристиках.

Вернуться к оглавлению

Размеры и классификация пустотных плит

Схема плитного перекрытия.

Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 – это приблизительна длина изделий в дм соответственно, а 12 – значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание “приблизительная длина” означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм – одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

Вернуться к оглавлению

Производство железобетонных пустотных перекрытий

Плиты перекрытия пустотного типа ПБ производят методом безопалубочного формования. Расчет пустотной конструкции предлагает тяжелый высокопрочный бетон. Изделия выпускаются предварительно напряженными, армируются высокопрочной арматурой. Армирование проводится в продольном направлении. На специализированном стенде производится формовка будущей плиты на натянутые армирующие канаты. Полученное изделие имеет длину до 200 м, после застывания и просушки бетона изделие режут на заданные длины. Современные заводы железобетонных изделий выпускают плиты методом безопалубочного формования длиной от 2,4 до 9,6 м. Эта возможность позволяет крупному заказчику произвести заказ на конкретное количество плит. Расчет армирования стальными канатами зависит от толщины будущего изделия.

Допускается изготовление перекрытий с косым разрезом по специальным заказам. Существуют линии старого образца для выпуска перекрытия типа ПК с помощью использования металлоформ. Данная технология считается устаревшей и не дает тех преимуществ, которые есть у изделий типа ПБ. Шаг нарезки плит составляет 10 см, такие недостижимые ранее значения дают возможность производить расчет конструкции здания без привязки к типичным размерам. Усиление таких конструкций достигается путем преднапряжения бетона. Также плиты для некоторых заказчиков изготавливают утепленными, используя пенополистирол.

Вернуться к оглавлению

Применение пустотных перекрытий в различных областях строительства

Схема пустотелой плиты в разрезе.

Железобетонные пустотные изделия шириной 12 дм часто используют в строительстве панельных домов, гаражей различных учреждений. Плиты ПБ60-12 применяют для межэтажных перекрытий рядовых жилых объектов. Плиты, имеющие ширину 12 дм, являются самым ходовым изделием. При проектировании большинства зданий формируют межэтажные перекрытия именно под этот размер. Новая технология производства изделий серии ПБ, конечно, позволила осваивать более сложные проекты, избегая при этом возведения монолитных перекрытий. Понятно, что в сложнейших неординарных проектах без монолитных технологий не обойтись, но многие здания стало проектировать и возводить значительно проще с использованием плит, произведенных по технологии безопалубочного формования.

Если сравнивать, к примеру, перекрытия ПК60-12 и ПБ60-12, ясно, что использование конструкции серии ПБ предпочтительней в силу того, что плита, произведенная по новой технологии, будет иметь значительно более точные геометрические размеры, идеальную плоскость. А это немаловажное качество при дальнейшей отделке здания. Другим важным моментом является повышенная прочность плиты, это позволяет не проводить дополнительные расчеты для усиления конструкций.

Расчет железобетонных изделий включает в себя несколько пунктов. Это расчет по деформации, расчет по раскрытию трещин. Усиление конструкции подразумевает технологию предварительного напряжения бетона. То есть предварительно натянутые стальные канаты после укладки бетона и его схватывания освобождают от нагрузок, а усилие натянутых канатов передается застывшему бетону. Изделие получается напряженным на сжатие, что позволяет выдерживать при строительстве значительно большее усилие, чем обычная конструкция.

Проект любого здания включает расчет всех возможных нагрузок еще до начала строительства. Иногда возникают ситуации, когда построенное здание расширяют путем добавления этажа либо пристраивают дополнительные корпуса и сооружают переходы. Данное мероприятие требует произвести тщательный расчет нагрузок на несущие конструкции, почти всегда приходится производить усиление перекрытий между достраиваемым этажом.

Объем проведенных работ должен полностью соответствовать проекту, предусматривающему расчет усиливающих конструкций. Любые работы, подразумевающие усиление перекрытий, положено производить только имея полный расчет нагрузок и сил, действующих на плиту. Любой кустарный метод, такой как обычная укладка бетона в пустоты, категорически недопустим.

В настоящее время объем производства пустотелых плит перекрытия серии ПБ возрастает, так как современные жесткие требования при проектировании зданий требуют наиболее качественных и прочных изделий из железобетона.

Пустотные плиты перекрытия: размеры ГОСТ цена, вес

Описание пустотных плит перекрытия

По всей длине пустотных плит проходят полые отверстия, как правило, имеющие круглую форму, которые играют немаловажную роль – они заполнены воздухом, который способен удерживать в них тепло.

Сегодня плиты перекрытия выпускают в большом объеме, они полностью соответствуют всем требованиям. На поток поставлен выпуск огромного ассортимента плит, которые отличаются по размерам, плотности и материалам, применяемым в изготовлении, а также имеющие небольшой вес.

Армирование плит производится из арматуры очень высокого качества (в работы берется стержневая арматура, усиленная проволока, а также утолщенные канаты).  Присутствующая в плитах арматура не дает им прогибаться или провисать.

Благодаря правильным расчетам, нагрузка равномерно распределяется по всей длине плиты. На сегодняшний день производители изготавливают плиты перекрытия, изготовленные из марок тяжелого бетона и оснащенные усиленной арматуры.

Современная технология позволяет изготовить плиту перекрытия гладкой с одной стороны с подготовленной поверхности для отделки. Эту часть спокойно можно монтировать так, чтобы она оказалась потолком. Гладкая часть плиты уже подготовлена к отделочным работам, можно спокойно начинать отделочные работы, которые впоследствии пройдут намного быстрее и без лишних затрат.

Пустотные плиты перекрытия

Монтаж пустотных плит

Пустотные плиты перекрытия монтируются с помощью крана, соблюдая при этом все правила работ по установки.

По советам профессиональных строителей, перед началом монтажа необходимо проверить ровность горизонтальных стен и конструкций при помощи уровня. Если этого сделано не будет, то могут возникнуть щели в местах примыкания панелей и строение будет перекошено.
