Плита бетонная вес. Плотность и удельный вес 1 м3 железобетона

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

  • Нагружать перекрытие сразу после монтажа без бетонной стяжки.
  • Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
  • Упростить процесс транспортировки и монтажа.
  • Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

  • Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
  • Создание условий для проведения коммуникаций, что сокращает время на отделку.
  • Увеличение полезного объема сооружения.
  • Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м2достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м2 – 712/2,4 · 1 = 297 кг/м2. Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.


Перечень финансовых затрат

Расчет УШП:

  • чертежи, размеры, проект УШП–1% от сметы, 10 000 р.;
  • вскрытие грунта– 5%, 47 000 р.;
  • дренаж – 5%, 35000 р.;
  • геотермальный контур – 1%, 5000 р.;
  • песчаная подушка, утрамбовка – 21%, 180 000 р.;
  • прокладка водопровода и канализации – 5%, 40000 р.;
  • укладка пенопласта – 14%, 120 000 р.;
  • армирование плиты – 12%, 100 000 р.;
  • теплый пол – 5%, 51000 р.;
  • комплексные бетонные работы – 20%, 170 000 р.;
  • подготовительный этап, инструмент – 5%, 120 000 р.;
  • стоимость шведской плиты, которая включает в себя: площадь застройки, толщина шведского фундамента, стоимость материалов, доставка, аренды техники.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

  • Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
  • Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
  • Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

  • ПК – плита круглопустотная.
  • 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
  • 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
  • 8 – несущая способность, кгс/м2.
  • AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

  • Буква «Л» – означает легкий бетон.
  • Буква «С» – плотный силикатный бетон.
  • Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

  • 10 – 990 мм;
  • 12 – 1190 мм;
  • 15 – 1490 мм;
  • 24 – 2380 мм;
  • 48 – 4780 мм;
  • 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Плотность железобетона кг м3 таблица

В строительстве наряду с обычным, даже прочным бетоном, применяются железобетонные (ЖБИ) изделия и конструкции, которые обладают повышенной прочностью. При всех достоинствах этого стройматериала большая плотность железобетона обеспечивает ему единственный недостаток – большую массу изделий. Кроме того, вес изделиям значительно прибавляет арматура внутри затвердевшего бетонного раствора. Поэтому при проектировании сооружений с использованием ЖБ необходимо принимать во внимание это их особенность, задавая более широкие критерии прочности сопутствующим конструкциям.


Состояние плотности строительных материалов в сравнении с железобетоном

Характеристики бетонов

Нормативный удельный вес железобетона прямо пропорционален его плотности, поэтому существует соответствующая классификация материала:

  1. Особо тяжелый железобетон имеет высокий удельный объемный вес ≥ 2500 кг/м³. Такая плотность задается добавлением магнетитовых, лимонитовых, баритовых и еще ряда заполнителей с высокой удельной массой. Особо тяжелые марки железобетона в индивидуальном строительстве не используются;
  2. Тяжелый бетон имеет плотность ≥ 2200 кг/м3 с заполнителем в виде щебня или гравия;
  3. Облегченный (или легкий) бетон имеет плотность ≥ 2200 кг/м3 и дополнительно армируется. Облегченными называются изделия из армированного бетона со сквозными полостями, что уменьшает среднее значение веса до 1800 кг/м3;
  4. Изделия жби из легкого (или особо легкого) бетона имеют удельный вес ≥ 500 кг/м3 изготавливаются из ячеистого, арболитового, вермикулитового, керамзитового, перлитового или полистиролбетона. Изделия и конструкции из легкого бетона разрешается усиливать армированием.

Реальная плотность бетона в изделии, усиленном арматурой, зависит от ряда факторов, в том числе и от технологии заливки. При виброуплотнении бетонной смеси конструкция становится тяжелее приблизительно на 100 кг/м3.


Уплотнение бетона погружным глубинным вибратором

Армирование бетона

Неармированный бетон имеет бо́льшую хрупкость, чем ж/б изделия, то есть, выдерживая нагрузки на сжатие, он подвержен разрушению при нагрузках на изгиб и кручение. Но изгибающие и крутящие нагрузки – это стандартные усилия, которые должны выдерживать такие бетонные конструкции, как мостовые пролеты, балки, перекрытия. Поэтому для придания этим изделиям необходимой прочности в бетон добавляют арматуру.

Армирование повышает механическую прочность в три и более раз, а закрепление этих характеристик производится применением различных схем армирования. Стандартное армирование бетонных узлов – это трехмерная металлическая сетка с ячейками 100-150 мм, в которой стержни сетки перевязываются мягкой вязальной проволокой меньшего диаметра, чтобы при расчете прочности конструкции можно было не учитывать ее влияние на конечный результат.

Плотность железобетона

Для расчета плотности в кг на один кубический метр берется пропорциональное соотношение составных компонентов минус присутствие воды. Примерную плотность видно в таблице ниже:

Марка бетонаM 200M 250M 300M 350M 400
Плотность, кг на 1 м3 железобетона2380-24002385-24052410-24202415-24252425-2435


Расход арматуры в кубе бетона
Чтобы более точно определить вес 1 м3 изделия из железобетона, нужно учитывать схему и плотность армирования.

Характеристики конструкционных стройматериалов
Усредненные показателиАлюминиевый профильМеталлический стальной профильЖелезобетонПВХ профиль
Плотность2700700040001300
Прочность на растяжение в Мпа, можно перевести в кг/м3 в соотношении 1: 10001803501060
Коэффициент прочности152040022


Конструкции из железобетона
Для конструкций разного функционального назначения применяется арматура разного диаметра и разные схемы укладки. Примерную плотность железобетонных элементов можно взять из таблицы:

Тип конструкцииØ, ммЯчейка, смДлина арматуры в 1 м3 ж/б, смПлотность металла, кг/м3Вес, кг
Отмостки, дорожки из бетона82016078506,35
Опорные балки, плиты, фундаменты12-161816014,25-25,3
Консольные балки и плиты перекрытий16-181349077,25-97,9
Колонны и несущие стены14-181349059,25-97,85
Как рассчитать вес куба железобетона

Если количество арматуры и плотность известны, рассчитать массу 1 м3 ж/б изделия просто – это разница между общим объемом и объемом арматуры, умноженная на удельную массу всех стройматериалов.


Сводная таблица характеристик железобетона

https://youtu.be/09UbfPC6Qgo
Реальный пример:

Ленточное бетонное основание на бетоне M 300, армированное прутьями Ø 16 мм. Объем арматуры: ∏ х r2 – L, или 3,14 — (0,008) х 2 х 16 = 0,003 м3. Оставшиеся 0,997 м3 объема — бетон. В этом случае вес арматуры будет равен 0,003 х 7850 = 23,6 кг, масса бетона равна 0,997 х 2400 = 2392,8 кг. После сложения получается результат, равный 23,6 + 2392,8 = 2416 кг/м3. Обычно показатели переводят в тонны, поэтому плотность ж/б изделия будет равна 2,416 т/м3.

В реальных расчетах применяются коэффициенты плотности ж/б материала, которые зависят от заполнителей:

  1. Керамзитовый заполнитель может иметь вес 1-м м3 в пределах 0,8-1,0 т при добавлении перлита;
  2. 0,8-1,2 т при добавлении песка кварцевого;
  3. 0,8-1,5 т при добавлении керамзитовой пыли;
  4. Вес туфа — 1,2-1,6 т для одного кубометра;
  5. Вес пеносиликата — 0,3-1,0 тонны в кубометре;
  6. Масса шунгизита — 0,1-1,4 тонны в кубометре;
  7. Масса пемзы — 0,8 дo 1,6 т/м3.


Расчет плотности бетона в компьютерной программе
При сносе или при разборке сооружения с целью повторного использования узлов также необходимо оперировать удельной массой ЖБИ, чтобы знать, какие объемы материалов нужно будет убирать. Так как такие операции довольно сложные технически, их проводят специалисты с выездом на место сноса для оценки объемов работы. Примерные расчеты можно сделать своими силами, зная общие характеристики объекта и строительных материалов, из которых он построен.

Объемная масса ж/б при разборке принимается равной 2500 кг/м3, и это значение нужно умножить на результаты реальных замеров объекта. Это и будет объем строительного мусора, который необходимо убрать со стройплощадки.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

  • ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
  • ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
  • НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
  • НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

  1. В металлическую опалубку укладывают арматуру.
  2. Производят бетонирование металлической формы.
  3. Для удаления пузырьков воздуха производят вибрацию всей формы.
  4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
  5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

  1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
  2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
  3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
  4. Производят сушку изделий.
  5. По окончании заготовку режут на размеры, нужные заказчику.

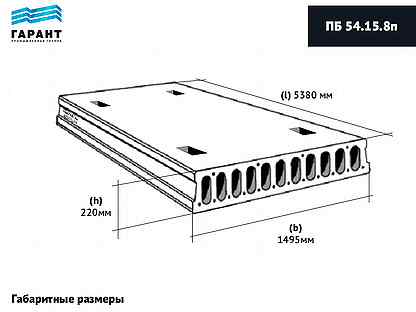

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий ПК ПБ
Несущая способность, кгс/м2 Стандартная – 800 Более широкий диапазон – от 300 до 1600.
Максимальная длина, м 7,2 12
Марка бетона М200-М400 М400-М500
Использование предварительно напряженной арматуры При длине от 4,2 м. Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия Более легкие – на 4-6% легче, чем ПБ. Тяжелее ПК.
Качество поверхности Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ. Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания Выпускаются в нескольких видах:
  • ПК – опирание на 2 стороны;
  • ПКТ – опирание на 3 стороны;
  • ПКК – опирание на 4 стороны.
Могут опираться только на 2 стороны.
Прочие важные особенности
  • Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия).
  • Наличие монтажных петель облегчает транспортировку и монтаж.
  • Идеальные геометрические размеры с минимальными допусками.
  • Большой выбор типоразмеров с шагом 100 мм.
  • Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Сравнение пустотных плит ПК и ПБ

Особенности изготовления

Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:

  • бетон, который дифференцируется на силикатный, тяжелый и легкий;
  • стальной каркас.

В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.

В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

  • На железобетон – 70 мм, максимум – 160 мм.
  • На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
  • На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
  • На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

  1. Очищение поверхности, куда будет уложена конструкция, от мусора.
  2. Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
  3. «Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

  • Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
  • Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

Историческая справка и перспективность

Впервые бетонные плиты решились использовать вместо дорожного полотна еще в начале минувшего столетия, а именно в 1909 году в США в городе Детройт. Эксперимент преследовал цель сравнить свойства и долговечность асфальтового покрытия с бетонной плитой. В результате проведенного анализа было выявлено, что асфальт изнашивается в течение 10 лет, в то время как бетонные плиты способны прослужить в четыре раза дольше до 40 лет без критических разрушений и деформаций. Вместе с тем асфальт должен подвергаться ремонтным работа каждые три-четыре года и в течение длительного промежутка времени, несмотря на дороговизну ЖБИ в виде плит, их практическое применение экономически является выгодным и оправданным.

Вес плит перекрытия разных размеров

Дата: 15.09.2014

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

  • Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
  • Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
  • Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

КомпанияЦена, руб/штука
ООО «Мега-Торг»13 800
ГрандСервис12 683
Интернет магазин строительных материалов «Товарищи»10 918
ООО «Смоленский кирпич»12 300
Завод ЖБИ 412 358
СтройСервис12 649
ПСО ТОР-ЖБИ9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.


Сколько весит бетонная плита


Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

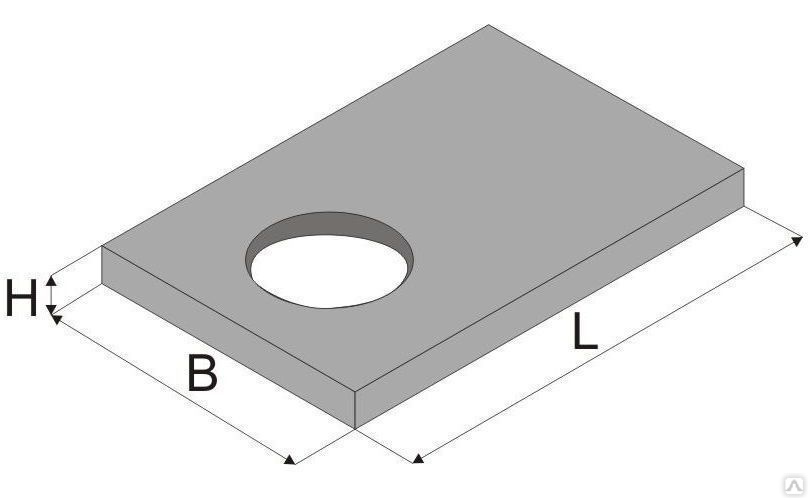

  1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

  1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

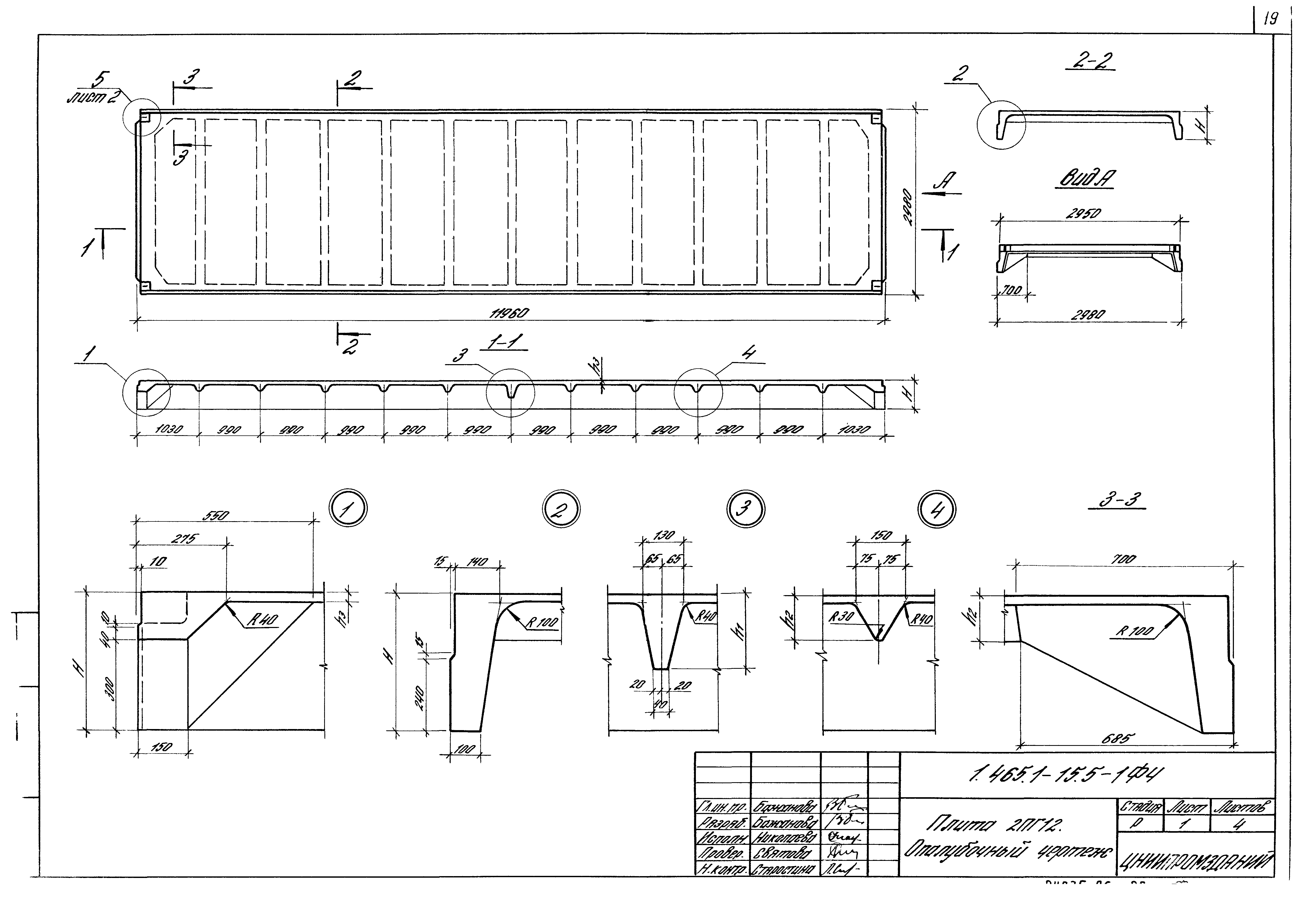

  1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
  2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Усредненная таблица веса плит перекрытия
Тип ЖБИМаркировкаРазмеры (м)Вес (кг)
ПолнотелыеПРТм–31600х400х8085
ТП–43–84300х800х2201400
ПТП 24–122400х1200х120840
Ребристые1П7–25550х740х4001500
2ПГ–55970х1490х2501230
1П3–15550х1490х4002650

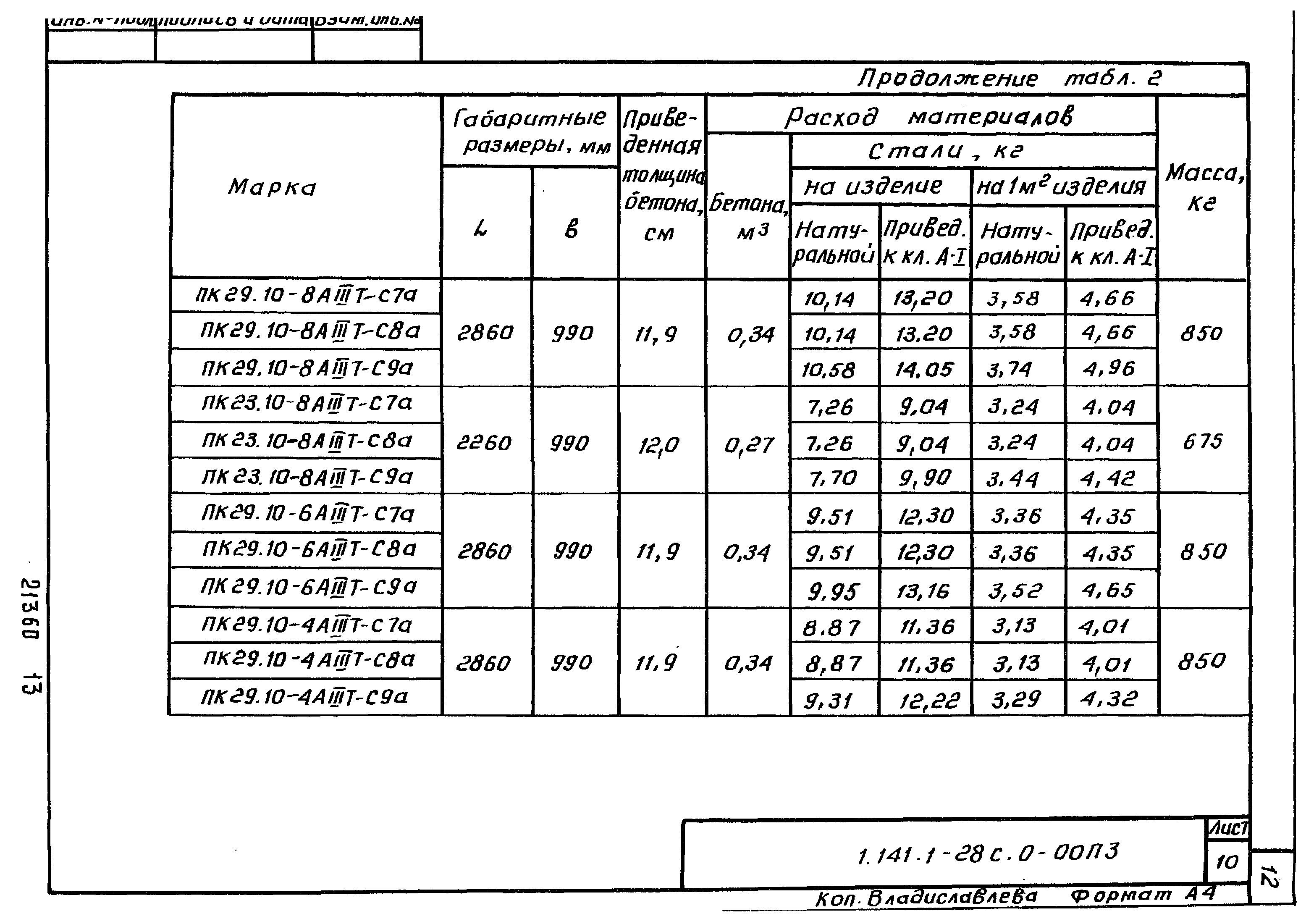

ПустотелыеПК26. 10–82580х990х22078
ПК30.15–82980х1490х220790
ПК50.12–84980х1190х2201320
Полистиролбетонные36.10.33600х1000х3001150
42.12.34200х1200х3001610
51.15.35100х1500х3002450

naruservice.com

сколько весит бетонная плита — сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см — 2 ответа



В разделе Строительство и Ремонт на вопрос сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см заданный автором ЇЕЛОВЕК лучший ответ это такая плита в 0.4 м3 весит около 1 тонныПервоисточник Надорвешься один пырять

Ответ от 2 ответа[гуру] Привет! Вот подборка тем с ответами на Ваш вопрос: сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 смОтвет от SnaipeR[гуру]тебе бы плотность узнать, помножить на размеры и вуаля, получишь весОтвет от Белый Олег[гуру] Пара ломов, труба 50 в качестве рычага, обрезки асбоцементной трубы как катки и деревянные чурки как опора рычага — долго, нудно, тяжело. . . но осуществимо…Ответ от Александр Бакушев[гуру]лебёдку тебе в помощь, или жак!Ответ от Truculentus[гуру]Нанять трактор, застропить и дёрнуть потихоньку. Одному вряд ли. Масса около тонны.Ответ от сергей спиртов[гуру]пустотная 0,7.,монолит 1000,на круглых чурбаках передвинешь 4 шт.Ответ от 2 ответа[гуру] Привет! Вот еще темы с нужными ответами:

2oa.ru

Вес, размеры, объем плит перекрытия по ГОСТ. Онлайн-калькулятор расчета веса и объема по размерам

В таблице ниже вы можете узнать объем и вес плит перекрытия. У различных производителей эти данные могут немного различаться. Также в таблице вы найдете размеры пустотных плит перекрытия по ГОСТ. Наш сервис — это не только справочная информация, но и удобный калькулятор для расчета веса и объема плит различного размера. Таблица показывает итоговую сумму по каждой позиции и общий вес и объем всех выбранных плит. Надеемся использование нашего сервиса окажется максимально удобным и полезным для вас.

Если вы не нашли интересующую вас информацию — напишите нам. Мы попробуем уточнить эту информацию у производителей.

Размеры в таблице — это длина, ширина и толщина в миллиметрах.

Таблица: калькулятор веса, массы, объема плит перекрытия различного размера

Онлайн-калькулятор веса может быть полезен людям, работающим в сфере строительства. Сведения о весе, объеме, размерах необходимы для составления правильной документации в соответствии с принятыми стандартами. Делайте ваши расчеты быстро, просто и удобно.



gigatab.eccodom.com

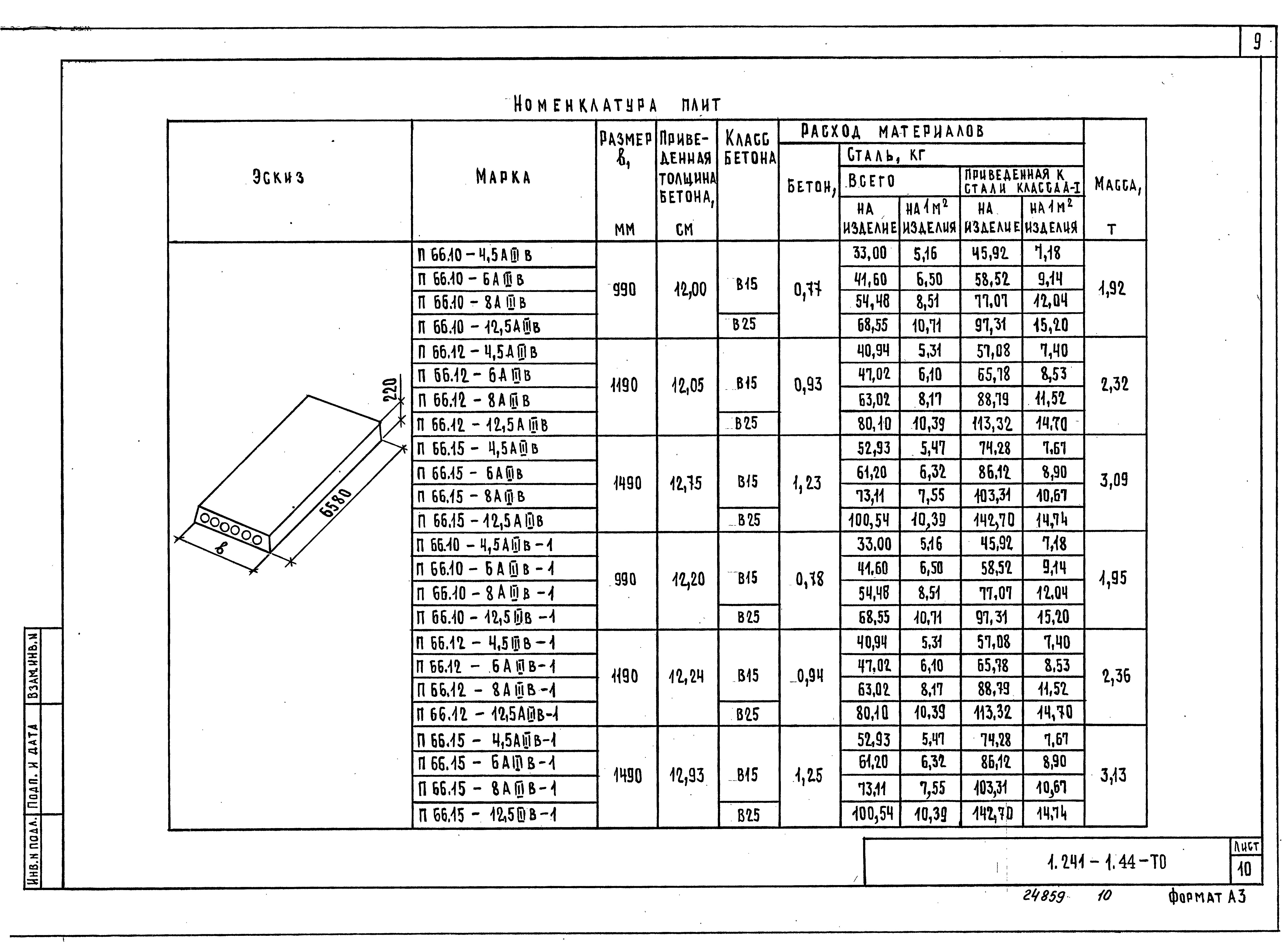

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

  • Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
  • Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
  • Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

КомпанияЦена, руб/штука
ООО «Мега-Торг»13 800
ГрандСервис12 683
Интернет магазин строительных материалов «Товарищи»10 918
ООО «Смоленский кирпич»12 300
Завод ЖБИ 412 358
СтройСервис12 649
ПСО ТОР-ЖБИ9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

stoneguru.ru

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы


Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

размеры и вес пустотелых плит перекрытия. Какую нагрузку они выдерживают? Их несущая способность

Плитами перекрытия называется железобетонный вид конструкции, который находит свое применение во время стройки частного дома или промышленного объекта. Они применяются, чтобы разделять этажность подземных, надземных коробов домов жилого типа, зданий общественного и производственного назначения. Данные конструкции характеризуются большим количеством плюсов, среди которых можно выделить высокую несущую способность и небольшую стоимость.

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Достоинства и недостатки

Когда возводится сооружение, хочется сэкономить не одни лишь финансы, но и свое время, при этом сохраняя качество конструкции. Для того чтобы сооружение было надежным и безопасным, не стоит экономить на материалах. Оптимальный вариант плит перекрытия – пустотелые конструкции, которые характеризуются следующими достоинствами:

  • прочностью, безопасностью и долгим сроком эксплуатации;
  • стойкостью к влаге и жидкости;
  • стойкостью к пожарам до 3 часов;
  • простотой и быстротой монтажа;
  • возможностью использования как вариант несущей стены.

Если сравнивать полнотелые плиты и пустотелые, то вторые имеют такие преимущества:

  • высокий уровень тепло- и звукоизоляции благодаря нахождению воздуха внутри;
  • простота проведения коммуникаций и как следствие сокращение времени на отделочные процессы;
  • возможность применения в сейсмоопасных зонах;
  • высокий уровень несущей способности;
  • простота перевозки и монтажа;
  • увеличение полезного объема возводимого сооружения;
  • нагружать перекрытие можно сразу после монтажа без бетонных стяжек;
  • невысокая стоимость, которая основывается на небольшом расходе бетона и арматуры.

Недостатков пустотелые конструкции перекрытий практически не имеют, но к минусам все же можно отнести следующие особенности:

  • ограниченная доступность, которая заключается в том, что на сегодняшний день небольшое число компаний занимается их производством;
  • при установке плит данного типа необходимо использовать специальную тяжелую технику.

Характеристики

От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.

Конструкции данного типа могут характеризоваться такими габаритами:

  • длиной плиты – 1,68-12 м;
  • шириной – 0,98-1,48 м;
  • толщиной конструкции – 22 см;
  • диаметром плоскости цилиндра – 11,4-15,9 см;
  • маркой бетона – М200-М400;
  • количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
  • весом – 0,75-5 тонн;
  • показателем расчетных усилий – 800 кг/см2.

Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.

Разновидности конструкций.

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК 80-15-12,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

Какую нагрузку выдерживают?

Несущая способность плит перекрытия определяется стандартом, который регулирует соблюдение изготовления по технологии, что применяется в момент их производства. Расчет допустимой максимальной нагрузки железобетонных элементов нужен, чтобы узнать, какой показатель выдержит конструкция, и тем самым избежать ее разрушения. Нагрузка на пустотную конструкцию перекрытия бывает статистической и динамической. К первым относят те элементы, что располагаются или прикрепляются к плите. К динамическим относят все, что осуществляет передвижение по конструкции.

Нагрузки также могут быть равномерно и неравномерно распределены. Например, для здания, где живут люди, высчитывают равномерно распределенную нагрузку, которая определяется в Ньютонах на метр или кг/см. Обычная плита с пустотами высчитывается по распределенной нагрузке, которая равна 400 кг на м2. К данному показателю необходимо добавить массу конструкции, а это примерно 2,5 центнера, стяжки и керамику, что весят около 1 центнера. Высчитанную массу необходимо умножить на коэффициент надежности (1,2). В итоге выходит 900 кг/м2. Также есть специально разработанные документы, которые позволяют с точностью рассчитать нагрузку на железобетонную плиту, что имеет армирование.

Для расчета оптимальной нагрузки необходимо знать вес всех элементов, которые будут сказывать на ее влияние, а именно цементно-песчаных стяжек, перегородок из гипсобетона, массы напольного покрытия и теплоизоляции. После суммирования всех вышеперечисленных показателей необходимо разделить число на количество панелей, которые будут присутствовать в здании. Таким же образом можно высчитать максимально предельную нагрузку на каждую из пустотных конструкций.

Многие панели, которые имеются в продаже, характеризуются стандартным показателем несущей способности, который равняется 800 кг/м2.

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Плиты перекрытия пустотные технические характеристики и вес

Если вы хоть раз сталкивались с вопросом строительства дачной постройки, собственного дома или ремонта квартиры, то вам должно быть известно, что представляют собой плиты перекрытия пустотные, технические характеристики которых будут представлены в статье. Если знать конструктивные особенности, а также характеристики изделия, используя информацию, представленную маркировкой, то можно определить, какой предел декоративной полезной нагрузки способна претерпевать плита перекрытия.

Основные разновидности и положительные особенности

Плиты перекрытия пустотные, технические характеристики которых позволят вам осуществить строительство или ремонт, исключая ошибки, отличаются от полнотелых изделий менее внушительным весом и доступной стоимостью. Но их надежность и прочность не ниже. Количество и расположение пустот не способны уменьшить несущие характеристики. Напротив, благодаря данному дополнению повышаются тепло- и звукоизоляционные особенности постройки. Среди положительных характеристик можно выделить популярность при необходимости возведения железобетонных многоэтажных объектов, монолитных построек и частных домов. Нередки случаи, когда описываемые плиты становятся частью несущего каркаса здания.

Размеры и вес

Плиты перекрытия пустотные, технические характеристики которых вам должны быть интересны перед приобретением данных изделий, могут иметь разную стоимость в зависимости от размеров и типа. Габариты варьируются в пределах от 1,18 до 9,7 метра, что касается длины. Тогда как ширина изменяется от 0,99 до 3,5 метров. Самыми распространенными считаются изделия, длина которых эквивалентна 6 метрам, ширина наиболее приобретаемых плит варьируется в диапазоне от 1,2 до 1,5 см. Неизменной величиной является высота плиты, которая равна 22 см. Плиты перекрытия пустотные, технические характеристики которых представленные ниже, обладают весьма значительным весом. Именно поэтому для их установки имеется необходимость использования монтажного крана. Арендовать следует тот, который обладает мощностью не более 5 тонн.

Если речь идет о плите, размеры которой равны 1680х990х220, то ее вес составляет 0,49 тонн.

Технические характеристики

Для приобретения изделий недостаточно будет знать только лишь вес плит перекрытия пустотных. Важно ознакомиться и с основными техническими характеристиками. В качестве сырья при изготовлении используется бетон, который выполняется с применением цемента марки М300 и М400. Цифры станут определять качественные особенности материала, которые в конечном итоге будут свойственны готовому изделию. Таким образом, цемент М400 способен претерпевать одномоментную нагрузку, равную 400 килограммам на один сантиметр кубический в секунду. Что касается цемента марки М300, то он представляет собой производную смесь от М 400. Несмотря на то, что данный материал способен выдержать менее внушительную нагрузку, он отличается пластичностью, что обеспечивает исключение пролома при прогибах. Если вы решили приобрести плиты перекрытия пустотные, технические характеристики по нагрузке, представленные выше, вас должны заинтересовать. Помимо прочего, для укрепления изделий используется арматура, которая обеспечивает внушительную несущую способность монолита. В процессе изготовления используется нержавеющая сталь класса A3 и A4. Она отличается повышенной сопротивляемостью к процессам коррозии и перепадам температур. Таким образом, изделия можно эксплуатировать от -40 до +50 градусов.

Залог устойчивости к изгибам

Несмотря на то что вес плит перекрытия пустотных достаточно внушителен, в ходе эксплуатации они не прогибаются. Этого эффекта удалось достичь методом заблаговременного натяжения арматуры, которая способна распределить напряжение элементов по всей площади. После того как бетон затвердевает и становится прочным, натянутые элементы обрезают. В торцах, которыми плита опирается на несущие стены, укладывают двойную арматуру. Это исключает деформирование под давлением веса и обеспечивает возможность претерпевать нагрузку от несущих верхних стен.

Характеристики плит в зависимости от маркировки

Пустотные плиты перекрытия, характеристики которых должны быть известны перед приобретением, обладают маркировкой. Изделия обозначается двумя буквами — ПК. Далее следует число, которое обозначает длину изделия в дециметрах. Следующие цифры — примерная ширина. Последний показатель указывает на то, какой вес в килограммах может воздействовать на 1 квадратный дециметр плиты с учётом собственной массы. Таким образом, если перед вами плита с маркировкой ПК 12-10-8, то это указывает на то, что длина равна 1,18 метра, что примерно составляет 12 см. Ширина эквивалентна 0,99 метра. Что касается наиболее внушительной нагрузки, которую будет способно претерпевать изделие, то она равна 8 килограммам на квадратный дециметр. Последнее значение равно 800 кг на квадратный метр.

Дополнительная информация о возможных нагрузках

Стоит отметить, что железобетонные пустотные плиты перекрытий способны претерпевать вышеупомянутую нагрузку, этот показатель одинаков практически для всех пустотных железобетонных изделий, используемых в качестве плит перекрытия. В роли исключения можно выделить изделия, которые претерпевают вес до 1000 и 1250 килограммов на квадратный метр. Такие плиты можно узнать по маркировке, которая заканчивается цифрами 10 и 12,5 соответственно.

Влияние характеристик на особенности монтажа

В качестве главного правила надежного устройства плит выступает соблюдение правил, регламентирующих опору на стены. Если площадь опирания окажется недостаточной, то стены могут деформироваться. Тогда как излишняя площадь приведет к повышению теплопроводности. Опирание пустотных плит перекрытия для кирпичной постройки должно составлять 9 см. Если речь идет о пенобетоне и газобетоне, то этот показатель увеличивается до 15 см. Для стальных конструкций цифра должна быть равна 7, 5 см. При этом наибольшее углубление заделки изделий в стены не должно оказаться больше 16 см для кирпичных сооружений и легких блоков. Для бетонных конструкций и железобетонных аналогов это цифра эквивалентна 12 см. Перед монтажом плит края пустот следует заделать с помощью легкого бетонного состава, углубившись на 12 см.

Дополнительные рекомендации по монтажу

Пустотные плиты перекрытия, размеры, ГОСТ которых указаны в статье, не должны укладываться без раствора. На рабочее основание настилается слой смеси, толщина которого должна быть равна 2 миллиметрам, но не меньше. Это обеспечит возможность равномерной передачи нагрузки на конструкцию стен. Помимо прочего, при установке плит на хрупкие стены, например, выполненные из газоблоков или пенобетона, следует использовать технологию армирования смеси, что исключит вероятность выгибания блоков. Для того чтобы снизить качество теплопроводности перекрытия, необходимо произвести утепление конструкции снаружи.

ГОСТ 9561-91

Согласно государственным стандартам, плиты перекрытия пустотелые устанавливаются на несущие конструкции зданий и сооружений различного назначения. В процессе производства используется бетон, с помощью которого формируются изделия толщиной в 220 миллиметров. Внутри содержатся круглые пустоты, которые обладают диаметром в пределах 159 миллиметров. От центральных частей двух рядом расположенных пустот шаг равен 185 миллиметров. Пустотные плиты перекрытия, размеры, ГОСТ которых указаны выше, обладают морозостойкостью, которая определяется маркой F200. Приобретать необходимо плиты, изготовление которых велось в соответствии с правилами государственных стандартов.

Пустотная доска



Планка Knightcore (Hollowcore) представляет собой сборную предварительно напряженную бетонную панель, изготовленную с помощью прецизионного процесса экструзии из бетона с нулевой осадкой, что обеспечивает исключительный контроль размеров и однородность. Плиты нарезаются по длине, чтобы обеспечить точность размеров и гладкую торцевую поверхность.

Пустотная доска

имеет меньший вес на квадратный фут, чем аналогичные элементы настила, представленные на рынке. В результате планка Hollowcore имеет более высокое соотношение ширины к высоте.

Нижняя сторона пустотелых досок стальная гладкая, ее можно оставить как есть или покрасить текстурной краской. Во многих напольных покрытиях пустотелые доски можно использовать без бетонного покрытия. Швы между плитами затирают и замазывают, накладывают подходящую подкладку или прокладку, укладывают отделочный ковер, деревянный пол или плитку.

Пустотные плиты

изготавливаются лицензированными производителями в США и Канаде в условиях, контролируемых на заводе, что обеспечивает чрезвычайно жесткие и точные допуски.

Производители многопустотных плит

включают в себя многих крупных производителей сборного и предварительно напряженного железобетона и полностью укомплектованы персоналом для обеспечения комплексных продаж и технического обслуживания.



Пустотные доски

используются почти во всех мыслимых типах зданий и могут использоваться с любой несущей стеной или системой каркаса.

Пустотные доски

изготавливаются шириной 4 фута-0 дюймов и различной глубины.

Пустотная плита

соответствует требованиям ASTM E119 по огнестойкости с ограничениями и без ограничений и внесена в список Underwriters Laboratories, Inc.для двухчасовых классификаций огнестойкости (без покрытия), ограниченных и неограниченных условий. Также доступны трех- и четырехчасовые рейтинги с полевыми начинками.

Полые бетонные плиты перекрытий устойчивы к воздушному шуму и передаче ударного шума и обладают свойствами, превосходящими свойства сплошной бетонной плиты эквивалентной толщины.

Акустические испытания показывают рейтинги STC 48 и NRC 55 для полов без покрытия. В Канаде пустотелые плиты одобрены C.М.Х. К. № разрешения: 7098.

Пустоты могут использоваться для электрических каналов, а также для каналов принудительной подачи и возврата воздуха.

Использование пустотелых досок для конструкционного перекрытия и плит крыши приведет к снижению общей стоимости строительства для вашего следующего проекта. Исключаются временные и погодные задержки формирования и твердения залитого бетона на месте.

Пустотные дощатые плиты перекрытий и перекрытий доставляются прямо на строительную площадку для немедленного монтажа даже в ненастную погоду.Полые ячейки экономят пространство и средства, поскольку их можно использовать для обогрева и кондиционирования воздуха, выхлопных газов наружу, электропроводки и трубопроводов.

Поскольку пустотелые плиты изготовлены из бетона, они практически не требуют ухода. Пустотная доска служит владельцу на протяжении всего срока службы здания.

Пустотные плиты

используются в конструкциях по всей Северной Америке и прошли тщательные испытания в полевых условиях.

1. Эта компания занимается производством, поставкой и монтажом всех сборных предварительно напряженных досок Knightcore, включая заливку швов между элементами.

2. Производитель должен представить монтажные чертежи на утверждение Архитектора.

3. Все сборные пустотелые элементы должны быть изготовлены из плиты Knightcore, экструдированной на станке в строго контролируемом производственном процессе.

4. Полые доски должны изготавливаться в соответствии с последней редакцией ACI 318 или CSA A23.3.

1. Все материалы, используемые при производстве пустотелых досок, должны соответствовать всем применимым спецификациям ACI и CSA.

2. Бетон должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм при переносе и 6000 фунтов на квадратный дюйм через 28 дней.

3. Предварительно напряженная прядь должна представлять собой 7-проволочную прядь без покрытия, соответствующую CSA A135 или ASTM A416.

4. Блок полых досок должен изготавливаться методом экструзии с использованием гладких жестких стальных форм и нарезаться по длине, как показано на заводских чертежах.

1. Монтаж должен выполняться опытными сборщиками сборных железобетонных изделий под компетентным надзором.

2. Несущие поверхности для плит из многопустотных досок должны быть подготовлены другими до истинно ровной поверхности.

3. Строительство здания с допустимыми допусками возлагается на генерального подрядчика.

4. Плиты должны быть тщательно залиты цементно-песчаной смесью 1:3, при этом необходимо следить за тем, чтобы швы между плитами были должным образом заполнены.



6-дюймовый полый сердечник





Вес = 44 фунта стерлингов

Крышка до центра жил = 1 3/8 дюйма

Пряди Диапазон —>

10

12

14

16

18

20

22

24

4-3/8 дюйма Загрузить

250+

240

165

115

85

62

46

33

Камера

0. 05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3/8″ Загрузить

250+

250+

210

155

115

85

65

50

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3/8″ Загрузить

250+

250+

250+

185

140

105

85

65

Номер

0. 09

0,12

0,15

0,17

0,18

0,18

0,16

0,11





6-дюймовая секция — 2-дюймовая верхняя часть

Крышка до центра жил = 1 3/8 дюйма

Композитное покрытие: толщина 2 дюйма, f’c = 5 KSI, вес единицы.= 150 ПКФ

Пряди Диапазон —>

10

12

14

16

18

20

22

24

4-3/8″

Загрузка

250+

250+

235

170

120

85

60

45



Камера

0. 05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3/8″

Загрузка

250+

250+

250+

220

165

120

90

70



Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3/8″

Загрузка

250+

250+

250+

250+

200

150

115

90



Камера

0. 09

0,12

0,15

0,17

0,18

0,18

0,16

0,11





8-дюймовый полый сердечник



Вес = 57 фунтов

Покрытие до центра прядей = 1.75 дюймов

Пряди Диапазон —>

10

12

14

16

18

20

22

24

26

28

30

32

4-1/2 дюйма Загрузить

520

420

351

300

239

186

146

116

93

74

59

47

Камера

0. 08

0,11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

5-1/2″ Загрузить

535

433

362

309

269

233

189

152

123

100

82

67

Камера

0. 10

0,15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

7-1/2″ Загрузить

567

459

384

328

285

252

224

201

181

150

125

105

Камера

0. 15

0,21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76





8-дюймовая секция — 2-дюймовая верхняя часть

Крышка до центра пряди = 1.75 дюймов

Композитное покрытие: толщина 2″, f’c — 5 KSI, удельный вес = 150 PCF

Пряди Диапазон —>

12

14

16

18

20

22

24

26

28

30

32

34

36

4-1/2″

Загрузка

534

444

337

305

235

183

144

113

89

70

53

40

н/д



Камера

0. 11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

-0,01

н/д

5-1/2″

Загрузка

548

455

387

335

294

240

192

154

124

100

80

64

50



Камера

0. 15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

0,24

0,13

7-1/2″

Загрузка

577

479

408

353

310

274

245

221

191

158

131

109

90



Камера

0. 21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

0,74

0,68



10 дюймов с полым сердечником







10-дюймовый полый сердечник

Вес = 65 фунтов на квадратный фут

Покрытие до центра прядей = 1. 75 дюймов

Пряди

Диапазон —>

16

18

20

22

24

26

28

30

32

34

36

38

6-1/2″

Загрузить

486

424

368

309

256

211

175

147

123

103

87

73



Камера

0. 23

0,28

0,34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

.048

8-1/2″

Загрузить

501

437

387

333

284

244

209

176

149

126

107

91



Камера

0. 27

0,34

0,40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72





10-дюймовый полый сердечник

Покрытие до центра прядей = 1.75 дюймов

Композитное покрытие: толщина 2″, f’c — 5 KSI, удельный вес = 150 PCF

Пряди

Диапазон —>

20

22

24

26

28

30

32

34

36

38

40

42

6-1/2″

Загрузить

439

379

307

252

208

172

143

119

98

81

67

54



Камера

0. 34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,48

0,41

0,32

8-1/2″

Загрузить

447

400

345

294

249

208

175

147

124

104

87

73



Камера

0. 40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

0,68

0,61





12-дюймовый полый сердечник







12-дюймовый полый сердечник

Вес = 75 фунтов на квадратный фут

Покрытие до центра прядей = 1. 75 дюймов

Пряди

Диапазон —>

28

30

32

34

36

38

40

42

44

46

48

50

6-1/2″

Загрузить

177

146

122

101

84

69

57

46

37









Камера

0. 32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02







8-1/2″

Загрузить

254

229

200

177

158

139

120

103

89

76

65

56



Камера

0. 62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52





12-дюймовый полый сердечник

Покрытие до центра прядей = 1.75 дюймов

Композитное покрытие: толщина 2″, f’c — 5 KSI, удельный вес = 150 PCF

Пряди

Диапазон —>

28

30

32

34

36

38

40

42

44

46

48

50

6-1/2″

Загрузить

200

164

135

111

90

73

58

45

34









Камера

0. 32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02







8-1/2″

Загрузить

278

253

232

204

181

156

133

113

96

81

68

57



Камера

0. 62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52








Если вам нужна дополнительная информация о Knightcore Plank, свяжитесь с нами.




Часто задаваемые вопросы по полым сердечникам

Как и все сборные железобетонные изделия, многопустотные плиты обладают отличной огнестойкостью. В зависимости от толщины и покрытия прядей может быть достигнута стойкость до 4 часов. Степень огнестойкости зависит от эквивалентной толщины для теплопередачи, покрытия напрягаемой пряди для прочности в условиях высокой температуры и концевого ограничения. Лаборатория страховщиков (UL) публикует рейтинги огнестойкости для различных сборок.Классы огнестойкости следует учитывать при определении толщины плиты, которая будет использоваться в предварительном проекте.

Типичная пустотелая доска толщиной 8 дюймов имеет 2-часовую огнестойкость. Для более высокого рейтинга (3- или 4-часовой), как правило, применяется бетонное (или на гипсовой основе) покрытие или может быть добавлен распыляемый огнестойкий материал на нижнюю сторону доски. Это также показано в каталоге UL.

Коды моделей

, такие как IBC, имеют предписанные рейтинги огнестойкости. Это лучший способ указать способы достижения заданных показателей огнестойкости, и его следует выбирать в первую очередь.Списки UL — это еще один способ указать, как достичь указанных показателей огнестойкости. Кодекс не требует предоставления списков UL. Эти списки являются результатом запатентованных испытаний конкретных сборных элементов, произведенных и протестированных конкретными компаниями. Если требуются этикетки или номера UL, то конкретные детали в Справочнике UL точно и только то, что будет соответствовать этому требованию.

Руководство PCI «Расчет огнестойкости сборного предварительно напряженного бетона» иллюстрирует общепринятую практику рационального противопожарного проектирования сборных и предварительно напряженных железобетонных изделий.В случае пустотелых элементов эквивалентная толщина рассчитывается на основе характеристик поперечного сечения пустотелых элементов каждой марки. Рациональное противопожарное проектирование используется в ситуациях, не предусмотренных нормами.

Ведущий инженер решит, можно ли считать плиты перекрытия защемленными или незакрепленными. В таблицах ASTM E119 обсуждаются условия ограничения, а также они показаны в Руководстве по проектированию полых сердечников PCI. Требуемые показатели огнестойкости должны быть четко указаны в контрактных документах.

Сборный железобетон | Пустотные бетонные доски

Что такое пустотелые бетоны?

Чаще всего используемые в строительстве полов, пустотелые бетонные плиты представляют собой предварительно напряженные сборные железобетонные элементы, которые являются конструктивно эффективными и легкими. Полый сборный железобетон имеет непрерывные пустоты, которые проходят вдоль планок.
Также известный как пустотелые плиты, сборные плиты, пустотелые плиты или бетонные плиты, многопустотный бетон является экономически эффективным материалом, который является популярным выбором при строительстве многоэтажных зданий.

Преимущества использования пустотного бетона

Легкий вес

Благодаря своей пустотелости пустотелые бетоны имеют низкий собственный вес, что облегчает их транспортировку и установку на место.

Сильный

Hollowcore предварительно напряжен и обладает присущей прочностью и конструкционной способностью. Сборный железобетон отлично подходит для многоэтажных зданий и соответствует австралийским инженерным стандартам.

Быстрая сборка

Поскольку панели отливаются по спецификации за пределами площадки, их можно просто и быстро доставить на площадку и установить с небольшими изменениями.

Огнестойкий

Сборные панели обладают высокой огнестойкостью и нулевой воспламеняемостью. В некоторых местах для защиты от лесных пожаров используется многопустотный сборный железобетон.

Звукоизоляция

Благодаря своей массе сборный железобетон отлично подходит для шумоподавления. Он способен уменьшить проникновение звука через стену более чем на 80% по сравнению с деревом или сталью.

Теплоизоляция

Бетон имеет очень высокую тепловую массу (способность накапливать энергию), что означает, что он способен удерживать тепло в теплые дни и сохранять прохладу в жару, что является преимуществом энергосбережения.

Снижение трудозатрат

Быстрый и простой монтаж без подпорок, многопустотные плиты обеспечивают мгновенный доступ к рабочей площадке, что означает сокращение трудозатрат на стройплощадке.

Экологически чистый

Потребляет меньше сырья и структурно эффективен при уменьшенной толщине. Сборные доски пригодны для повторного использования, вторичной переработки и их легче транспортировать (сокращая выбросы).



Производство

Пустотные сборные железобетонные плиты

Westkon производятся на нашем заводе в Мелтоне в Виктории, Австралия.Мы начинаем с плоских стальных литейных станин нужного нам размера и формы. Форма предварительно напряжена с помощью натянутых стальных тросов. Бетон заливается вокруг этих стальных тросов и пустот, затем ему дают затвердеть и приклеить тросы. Натяжение стальных тросов сжимает бетон, придавая ему прочность. Когда бетон затвердеет, его можно извлечь из формы и доставить на строительную площадку. Westkon недавно вложила значительные средства в расширение производства пустотных плит, внедрив новые автоматизированные линии по производству пустотных плит.Это увеличение производственных мощностей позволило Westkon поставлять продукцию для проектов любого масштаба в строительной и инженерно-строительной промышленности.
Наше собственное программное обеспечение для управления проектами в сочетании с нашим специализированным парком транспортных средств гарантирует, что каждый проект получит своевременную доставку одного и того же высококачественного сборного железобетона.

Использование

Пустотные плиты

способны выдерживать большие пролеты и выдерживать большие нагрузки. Для производства пустотных плит требуется минимальное сырье, что делает их экономичным вариантом бетона.Westkon с гордостью предлагает широкий ассортимент многопустотных плит толщиной от 150 мм до 500 мм, а также элементы для специальных пролетов и несущей способности, включая многопустотные доски и панели перекрытий для гражданского, коммерческого, жилого, автомобильного и железнодорожного строительства, стадиона, промышленное и общее строительство. Пустотные плиты и доски обеспечивают исключительную гибкость дизайна и строительства.
В качестве универсальных и конструктивно эффективных компонентов сборных перекрытий выберите пустотные плиты Westkon.

Свяжитесь с нашей командой сегодня по телефону +61 3 8746 1300, чтобы узнать, как вы можете включить пустотный бетон в свой следующий проект.

Таблицы пролетов полых и балочных и блочных нагрузок

Таблицы пролетов полых и балочных и блочных нагрузок

Приведенные ниже таблицы несущей способности сборных железобетонных конструкций предназначены только для справки. Пожалуйста, свяжитесь с нами для получения конкретной информации о вашем проекте.

Ищете предложение?

Наши специалисты по продажам и оценке всегда готовы ответить на любые ваши вопросы.Пожалуйста, присылайте любые вопросы на [email protected] или позвоните нам по телефону 01787 223 931

.

Стол с полым сердечником

Пролеты, указанные ниже, не ограничиваются 50-ю единицами глубины, которые обычно используются для минимизации динамического движения досок. Поэтому мы не рекомендуем пролеты больше следующих: доски 150 мм — 7,50 м, доски 200 мм — 10,00 м и доски 250 мм — 12,50 м. Пролеты, превышающие это значение, показаны серым цветом.

Таблица нагрузки/пролета с полым сердечником (некомпозитный)

Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес Собственный вес + 1.5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + вынужденная (действующая) нагрузка, показанная ниже
0,75 1,5 2,0 2,5 3,0 4,0 5,0 10,0 15,0
150 150 2,48 9.05 8,40 8,05 7,70 7,45 6,95 6,55 8

3 5,25

150
150 150 2. 95 8.50 7.95 7.65 7.35 7.10 6.65 6.30 5.10 4.40
200 200 2,97 10,70 10,05 9,55 9.30 8,95 8,40 7,95 6,45 5,55
250 250 250 3.46 12.00 11.30 10.85 10.50 10.15 9.60 9.10 7098 3



Щелкните здесь Посмотреть / распечатать PDF



Композитный полый стол нагрузки/пролета без опоры (50 мм конструкционное покрытие)

Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес, вкл.Верхний слой (кн/м2) Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + приведенная (динамическая) нагрузка, показанная ниже
0,75 1,5 2,0 2,5 3,0 4,0 5,0 10,0 15,0
200 150 3. 68 8.35 8.35 8.05 7.80 7.65 7.65 7.45 7.10 6.85 5.75 5.10
250
200 200 4.17 9.90 9.45 9.45 9.20 8.95 8.75 8.35 8.15 6.80 5.95
300 250 4,66 11,00 10,60 10.35 10,05 9,95 9,40 9,05 7,65 6,75



Щелкните здесь Посмотреть / распечатать PDF



Таблица нагрузки/пролета из пустотелых композитных материалов со стойками (50 мм конструкционное покрытие)

2,0 3,0 5,0 15,0
Общая глубина конструкции (мм) Глубина блока (мм) Собственный вес, вкл. Верхний слой (кн/м2) Собственный вес + 1,5 нН/м 2 для архитектурной отделки (или другой статической нагрузки) + приведенная (динамическая) нагрузка, показанная ниже
0.75 1,5 2,5 4,0 10,0
200 200 150 3.68 8.85 8.85 8.45 8.2098 800 7.80 70113 7.10 5.90 5.20
250 200 4.17 10.2098 9.75 9.75 9.50 9.50 9.20 9.00 8.60 8.20 6. 90 6.05
300 300 250 4.66 11.35 10.95 10.55 10.30 10.05 9.60 9.20 7.75 6.85 6.85 6.85



Щелкните здесь Посмотреть / распечатать PDF



Таблицы пролетов балок и блоков

Таблицы нагрузки/пролета показывают максимальный чистый пролет как для жилых помещений, так и для других условий нагрузки, таких как дома престарелых, гостиницы и коммерческие объекты.Эти таблицы приведены только в качестве руководства. Пожалуйста, свяжитесь с нами для получения конкретной информации.

Таблицы нагрузок/пролетов балок и блоков T155

*Пролет между опорными стенами

‘ Ш = широкий (440 мм) A = альтернативный (440+215) N = узкий (215 мм)

DW = Двойные широкие балки

DA = Двойные балки Альтернатива

DN = Двойные узкие балки

TN = Тройная узкая балка

Щелкните здесь Посмотреть / распечатать PDF



Таблицы нагрузок/пролетов балок и блоков T225

*Пролет между опорными стенами

‘ Ш = широкий (440 мм) A = альтернативный (440+215) N = узкий (215 мм)

DW = Двойные широкие балки

DA = Двойные балки Альтернатива

DN = Двойные узкие балки

TN = Тройная узкая балка

Щелкните здесь Посмотреть / распечатать PDF



WarmFloor Pro — утепленный бетонный пол

Знаете ли вы, что мы также можем предложить утепленный бетонный пол в качестве альтернативы нашему традиционному решению из балок и блоков?

WarmFloor Pro от Milbank Concrete Products — это экономичная альтернатива быстрому строительству теплоизолированного бетонного первого этажа по сравнению с ведущим в отрасли конкурентом. Сокращение первоначальных затрат на строительство и повышение энергосбережения делают WarmFloor Pro привлекательной альтернативой стандартному перекрытию из балок и блоков.

Чтобы загрузить нашу официальную брошюру и руководство по установке WarmFloor Pro, нажмите здесь или на изображение передней обложки выше.

Пустотная плита — Сборный железобетон

Пустотная плита представляет собой предварительно напряженный сборный железобетонный элемент, широко используемый в качестве системы перекрытий. Пустотные плиты Mega Prefab (или dalle alvéolée по-французски) производятся в больших объемах на нашем заводе в Ливане.Мы предлагаем плиты толщиной от 150 до 400 мм, для пролетов от 4 до 15 метров, временных нагрузок от 0,2 до 8 тонн/м2 и огнестойкости до 4 часов.

Успех плиты обусловлен сочетанием высокой эффективности конструкции, автоматизированной технологии производства, что привело к удивительно низкой цене, бетонному потолку с гладкой поверхностью, а также высокому качеству бетона и долговечности. В автоматизированном производственном процессе используется комбинация сухой бетонной смеси и уплотнения сдвигом, что значительно снижает потребление воды по сравнению с обычным процессом.Пустотные плиты изготавливаются с использованием экструдеров длинной линии, которые формируют непрерывные стержни, проходящие через плиты. Основная цель этих стержней — уменьшить вес плит на 40-50%, что приводит к значительной экономии остальных элементов конструкции здания. Они также используются в качестве уже существующих каналов для размещения электрических кабелей и труб, что еще больше сокращает общее время строительства.

Технические характеристики

Многопустотная плита может быть использована с конструкционным верхним слоем и будет работать как сборная секция на стадии обслуживания; его верхняя часть очищается и придается шероховатость до
, чтобы обеспечить сцепление между двумя слоями бетона.При монтаже плита не подпирается и выполняется как свободно опертая плита. Он армирован предварительно напряженными тросами Т12,5 мм, Т9,3 мм или 5 мм с прочностью 1860 МПа, эти тросы будут выступать за край плиты и входить в опору для анкеровки на сдвиг. Пустотная плита имеет прочность бетона 450 кг/см2 через 28 дней.

Использование продукта

Все типы зданий (коммерческие и промышленные сооружения, гостиницы, школы, торговые центры), кроме верхних жилых этажей.Пустотные плиты редко используются в жилых квартирах, так как сетка колонн обычно неравномерна. Однако их использование на этажах парковки жилых зданий придает красивый внешний вид и позволяет разместить между колоннами большие
мест для трех автомобилей.

Преимущества
  • Значительно более низкая цена по сравнению с традиционной системой
    .
  • Скорость и простота строительства. 400м2 установки
    в день на кран.
  • Чистовая отделка фасада.
  • Нет необходимости в подпорках и подмостках.
  • Высокопрочная, легкая, прочная конструкция.
  • Более длинный пролет и большие нагрузки, чем у обычных плит
    той же толщины.
  • Превосходная огнестойкость.
  • Существующие продольные отверстия, которые можно использовать в качестве каналов
    .
  • Автоматизированное производство под строгим контролем качества и безопасности
    .
  • Высокие теплоизоляционные свойства.

Предварительно напряженные пустотелые плиты | MCT Group

Пустотные плиты представляют собой предварительно напряженные и сборные железобетонные элементы, изготовленные с использованием станин для литья ярусной стали.Обычно они имеют ширину 1200 мм (но могут варьироваться от 600 до 2400 мм) и глубину от 150 до 500 мм.
Пролеты могут быть в любом месте до 20 м, а области применения варьируются от индивидуальных домов до жилых квартир, офисных зданий, гостиниц, школ, больниц, супермаркетов, промышленных предприятий и автостоянок.
Продольные пустоты проходят по всей многопустотной плите. Они снижают расход сырья, затраты, собственный вес самих плит и обеспечивают готовые каналы для обслуживания.

Важность бетона

Предварительно напряженный многопустотный сердечник требует использования высококачественного сырья, такого как высокопрочный бетон и стальная проволока/прядь с низкой релаксацией.
Производимые элементы обладают высокой устойчивостью к нагрузкам благодаря низкому водоцементному отношению бетона от 0,32 до 0,38. Контроль влажности, температуры и пластичности считается обязательным для смесительного завода, чтобы получить превосходную отделку многопустотных плит: MCTItaly гарантирует неизменность качества бетона для каждой партии.

MCTItaly Автоматизация и управление программным обеспечением

Бетонораспределитель, предназначенный для подачи экструдера и скользящих форм для производства пустотных заполнителей и стеновых панелей, представляет собой настраиваемое решение с ковшами, установленными на специальные краны.
Это устройство не требует присутствия рабочих и полностью автоматизировано: благодаря встроенным датчикам оно может запрашивать бетон в системе дозирования, оно позиционируется на разгрузочном ковше для получения бетона и следует за экструдер или слипформер во время заливки, заботясь о подаче бетона в нужном количестве.

Эффективность и устойчивость

Предварительно напряженный бетон и, в частности, многопустотные плиты, обеспечивают исключительную структурную эффективность.Длинные пролеты и неглубокие блоки позволяют использовать меньше материалов и лучше использовать пространство внутри зданий.
Hollowcore чрезвычайно прочен, сохраняя свою структурную способность в течение 100 и более лет. Производство элементов в контролируемой заводской среде снижает количество отходов, шума и выбросов.
Бетон играет большую роль в отоплении и охлаждении зданий, что требует большого количества энергии. Пустотные плиты увеличивают тепловую массу здания, а инновации позволяют сократить потребление энергии для кондиционирования воздуха.

Преимущества Hollowcore

      • гарантированные качества
      • Отличная нижняя поверхность отделки
      • , готовых к краски
      • Быстрая и простая установка
      • Превосходное сопротивление огня
      • высокая нагрузка и жесткость
      • Простой реализация проекта, давая дизайнеры Большая универсальность
      • Легко адаптированы для монтажа монтажа вспомогательных систем вспомогательных строительных зданий
      • Снижение самообмана
      • Большая экономия
      • Большая экономия
      • Эффективное расстояние / глубинное соотношение, ведущее к уменьшению этажной высотой
      • Высокая прочность и сопротивление нагрузки
      • Длинные пролеты без необходимости временных опор
      • Отличные тепловые свойства и акустическая изоляция
      • Зеленый продукт Снижение использования сырья
      • может быть использовано в сейсмических зонах
      • Гибкость производства
      • Производственная гибкость

      (PDF) поведение усиленного легкого совокупности бетонные поломные плиты

      многопустотные плиты из легкого заполнителя с принудительным заполнителем

      Рис.25 Влияние количества ядер на поведение

      многопустотной круглоядерной плиты из легкого заполнителя

      и предотвращение разрушения бетона над ядрами из-за

      увеличения напряжений.

      4.4.2 Влияние количества стержней

      Плита 4 (HCCS с LWA, a/d=2,9 и уменьшение веса

      примерно на 32,92%) используется для изучения влияния числа стержней

      на реакцию на нагрузку-прогиб . Номер плиты 4 была проанализирована

      сначала с пятью кернами, а затем та же плита была проанализирована

      только с тремя кернами.Кривые прогиба нагрузки

      для этой плиты показаны на рис. 25. Установлено, что поведение прогиба под нагрузкой

      плиты с тремя ядрами жестче, чем

      плиты с пятью ядрами. Было обнаружено, что предельная прочность плит с тремя жилами

      выше, чем у плит с пятью жилами

      примерно на 8,97%, а также значение прогиба уменьшается

      при использовании трех жил примерно на 10,77%, но снижение веса

      уменьшилось до 27.46% и имеет

      изгибных режимов разрушения.

      5. Выводы

      На основании результатов этого исследования можно сделать следующие

      выводы:

      • Для плиты

      можно получить два типа снижения веса. Во-первых, с использованием легкого заполнителя бетона

      , а во-вторых, с использованием полого сердечника (уменьшить площадь поперечного сечения

      ). В этом исследовании максимальное снижение веса

      из-за типа заполнителя составило (19.28%), а за счет сечения

      было (17,365%). Кирпичный

      щебень может быть удовлетворительно использован в качестве легкого крупного заполнителя для

      изготовления конструкционного легкого бетона с допустимой

      прочностью 27,7 МПа.

      • Установлено, что уменьшение промежутка сдвига до эффективного отношения глубины

      для плиты из легкого заполнителя вызывает

      увеличение растрескивающей нагрузки на (28,57%) и предельной

      нагрузки на (29.06%). Режим разрушения изменяется с

      изгибных на сдвиг изгибных.

      • Использование бетона с легким заполнителем при заливке сплошных плит

      дает снижение массы на (19,28%) и

      трещинообразования и предельных нагрузок на (16,37%) и (5%)

      соответственно для постоянных (а /д=2,9).

      • Использование бетона с легким заполнителем при заливке

      многопустотных круглых плит с постоянным (a/d=2,9)

      (уменьшение веса 32.92 %) дают снижение растрескивания и предельных нагрузок

      на (12 %) и (5,18 %)

      соответственно по отношению к сплошной плите из того же типа заполнителя

      . Изгиб вид разрушения получен для обеих плит

      .

      • Использование бетона с легким заполнителем при заливке многопустотных плит квадратного сечения

      с постоянным (a/d=1,9)

      (уменьшение массы

      ) (снижение массы

      36,64%) дает снижение растрескивания

      и предельных нагрузок на (14.29%) и (27,70%)

      соответственно по сравнению со сплошной плитой того же типа заполнителя

      . Режим отказа изменяется от сдвига-

      изгибного разрушения к сдвиговому разрушению.

      • Для (a/d=1,9) многопустотная плита

      демонстрирует увеличение растрескивания и предельной нагрузки на (9%) и

      (24,6%) соответственно по сравнению с пустотелой плитой квадратного сечения

      . Режим разрушения при сдвиге получен для квадратной

      основной плиты, а режим разрушения при сдвиге изгиба получен

      для круглой основной плиты.

      • Использование бетона с легким заполнителем при заливке

      многопустотной круглой плиты с (a/d=2,9) (снижение веса

      на 32,92%) показывает меньшее растрескивание и предельные

      нагрузки (21,43%) и ( 4,69%)

      • Предельные нагрузки, полученные от конечных элементов, в

      хорошо согласуются с экспериментальными результатами с разницей (7,56%)

      . Разница в предельном прогибе составила

      (7,26%).

      • Образцы трещин, полученные из конечных элементов, в

      хорошо согласуются с экспериментальными.

      • Эффект от использования верхней арматуры для многопустотной плиты

      с круглым сердечником (a/d=2,9) оказался значительным.

      Было отмечено, что предельная нагрузка и прогиб

      увеличились на (29,37%) и (16,15%) соответственно.

      • Влияние количества стержней оказалось значительным

      для многопустотных плит круглого сечения (a/d=2,9). Если число

      ядер увеличилось с 3 до 5, то предельная нагрузка уменьшилась

      на (8.97%), а прогиб увеличивается на (10,77%).

      Уменьшение веса увеличилось с (27,46%) до

      (32,92%).

      Ссылки

      ACI 213R-03 (2003), Руководство по легким конструкционным заполнителям

      Бетон, Американский институт бетона, Детройт, США Американский институт бетона,

      Детройт, США

      Аль-Аззави, А.А. и Абед, С.А. (2017), «Исследование поведения

      железобетонных многопустотных толстых плит»,

      Comput. Бетон, 19(5), 567-577.

      ANSYS 15.0 Inc. (2013 г.), Руководство пользователя ANSYS, SAS IP, Inc.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
