Железобетонные плиты перекрытия изготавливают из тяжелого, конструкционного легкого бетона плотностью не менее 1400 кг/м³ и плотного силикатного бетона плотностью не менее 1800 кг/м³. Плиты перекрытий применяют при сооружении несущих конструкций крупнопанельных зданий и других сооружений, работающих в условиях неагрессивной среды и климата с нормальным значением температуры и влажности.

В качестве напрягаемой арматуры в плитах ЖБИ используется арматура классов:

• A-IV;
• A-V;
• A-VI;
• At-IV;
• At-V;
• At-VI;
• A-IIIB

Также используются канаты и высокопрочная проволока. В качестве ненапрягаемой арматуры в изготовлении плит перекрытия применяется арматура классов A-I, A-II, A-III, Bp-I.

Многопустотные плиты перекрытия работают на изгиб и изготавливаются из предварительно напряжённого железобетона (класс не менее В15).

Монтаж плит перекрытия осуществляется при помощи монтажных петель либо при помощи специальных захватывающих устройств, которые разрабатываются совместно с заказчиком. Расположение монтажных отверстий в плитах ЖБИ регулируется проектной документацией на захватывающие устройства для данных плит. Размеры и формы плит перекрытий определяются чертежами, которые разработаны для данных ЖБИ. Габариты плит ЖБИ соответствуют ГОСТ 28984, при этом учитывается зазор между соседними плитами перекрытия.

Разделяют плиты перекрытия в зависимости от толщины плиты и способа стыковки с несущими конструкциями здания.

Наша компания рада предложить Вам железобетонные многопустотные плиты перекрытия всех типоразмеров. Подробности уточняйте у наших специалистов по телефону 8 (495) 642-43-87.

ПРЕДСТАВИТЕЛЬСТВО «МОСОБЛКОМПЛЕКТ» В ЦФО 125476, г. Москва, ул. Василия Петушкова, д.8

8 (495) 642-43-87

8 (903) 628-99-08

[email protected]

• ЖБИ для кирпичных домов
• ЖБИ для монолитных домов
• ЖБИ одноэтажных промзданий
• ЖБИ многоэтажных промзданий
• Железобетон для ЖД Дорог
• Железобетон для автодорог

• ЖБИ для коммуникаций
• Чугунные, стальные изделия
• Благоустройство, дизайн
• Энергожелезобетон, опоры СВ
• Забор, столбы ограждения
• Индивидуальные ЖБИ
• Другая продукция

Политика конфиденциальности

Копирование материалов сайта запрещено.

ООО «Мособлкомплект» © 2008-2021 Все права защищены.

характеристики, маркировка, размеры и цены

Для строительства жилых домов, сооружений гражданского и промышленного назначения характерно применение перекрывающих конструкций: деревянных, из монолитного железобетона, а также пустотных плит из армированного железобетона.

Оглавление:

1. Особенности и преимущества
2. Маркировка
3. Сфера применения
4. Цена ЖБИ

Характеристики

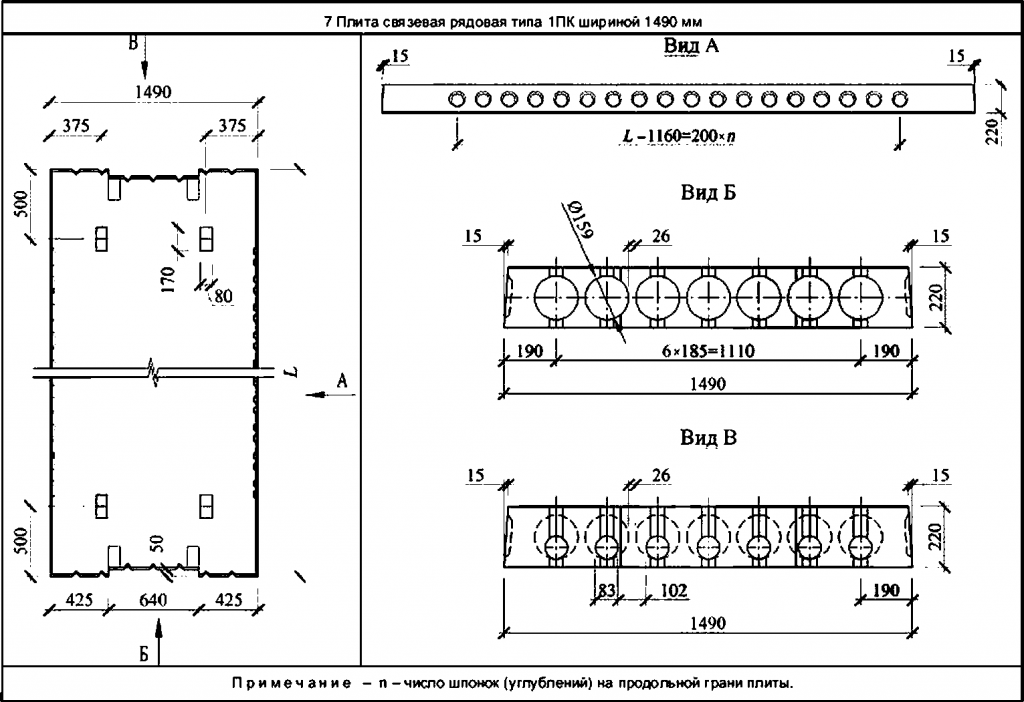

Пустотные плиты – это прямоугольные железобетонные панели правильной формы с продольными каналами, параллельно которым проложена арматура (стальные канаты). Отверстия бывают разной конфигурации: цилиндрические, грушевидные, прямоугольные. Самыми популярными являются варианты с шестью круглыми пустотами диаметром 159 мм.

Стандартные размеры варьируются в следующих пределах:

• толщина – 22-30 дм;
• ширина – 9,9-35 дм;
• длина – 11,8- 98 дм.

Чаще всего в строительстве применяются конструкции 22х15х60 дм, которые монтируются с помощью крана, грузоподъемность которого – не более 5000 кг.

Плиты делятся на три типа:

• серия ПК – с круглыми пустотами диаметром 114-203 мм, заливается в опалубку;
• серия ПГ – толщина панели – 260 мм, полости грушевидные;
• серия ПБ – изделие, произведенное по прогрессивной технологии непрерывного формования на специальных длинных стендах; стандартная толщина ПБ – 220, диаметр пустот – 60 мм.

Железобетонные панели имеют целый ряд достоинств по сравнению с монолитными.

1. Они значительно уменьшают массу строительных конструкций.

2. Высокие звукоизоляционные характеристики достигаются за счет того, что воздушные полости эффективно гасят шумы и звуки.

3. Пустоты отлично выполняют функции каналов, по которым прокладывают электрокоммуникации (сигнализацию, кабели).

5. Монтаж изделий (в отличие от монолитных перекрытий) допускается выполнять при низких температурах.

6. Усиление перекрытий предварительно напряженной арматурой способствует повышению их выносливости и прочности.

Маркировка

Критериями выбора железобетонных перекрытий с внутренними пустотами являются расчетные нагрузки, способ опирания на основание, тип бетона, вид армирования, габариты, форма и размеры пустот. Все эти параметры отражаются в обозначении плиты.

2. Дополнительные буквы. Перекрытия ПБ, ПГ и ПК опираются на стены по двум сторонам, но выпускаются и другие железобетонные изделия. В маркировке это отмечается еще одной буквой: Т обозначает возможность опирания на 3 стороны (3ПКТ), К – на все четыре (например, 2ПКК).

3. Цифры. Линейные размеры пустотных плит перекрытия. Первая пара – это длина в дециметрах, округленная до целого значения (реально – на 20 мм меньше). Например, если в маркировке стоит число 63, то размер – 6280 мм. После точки стоит вторая пара цифр, указывающая ширину изделия в дм, увеличенную на 10 мм: скажем, шифр 15 означает панель шириной 1490. Завершающее число (после черты) обозначает расчетную нагрузку, которую выдерживает конструкция (в килограммах силы на м2), или ее порядковый номер по несущей способности.

4. Буквенные шифры. Если панель предварительно напряжена, то сразу после цифр следует класс стали арматуры – например, AтV. Далее указывается вид бетона: Л – легкий, С – силикатный плотный, Т – тяжелый (иногда он не маркируется).

5. Дополнительные характеристики. Их указывают в том случае, если плита рассчитана на применение в особых условиях: при повышенной сейсмичности, агрессивности газообразной среды. В конце обозначаются конструктивные особенности – к примеру, буква а ставится, если перекрытие имеет по торцам уплотняющие вкладыши.

Вот пример маркировки изделия типа 2ПК длиной 2680 мм, шириной 1290 мм с расчетной нагрузкой в 3 кгС/м2, изготовленной из тяжелого бетона, усиленной предварительно напрягаемой арматурой AтV и предназначенной для строительства в сейсмически опасных районах (до 6 баллов): 2ПК27.13-3 AтV-С6.

Почти все панели, опирающиеся на стены двумя или тремя сторонами, армируются напрягаемой арматурой. ГОСТ 9561-91 допускает не монтировать ее в такие разновидности:

• толщина – 220, длина – 4780, диаметр полостей – 140 или 159 мм;
• толщина – 260, максимальная длина – 5680 мм;
• толщина – 220, при любой длине и диаметре пустот – 127 мм.

Панели со сквозными отверстиями чаще всего выбирают для обустройства перекрытий между этажами в домах из бетона, кирпича, ячеистых пено- и газоблоков. Более совершенной считается серия ПБ, плиты этого типа имеют плоскую гладкую поверхность, технология позволяет получать полноценно армированные элементы разной длины, при необходимости играющих роль «доборных» изделий. Иногда в таких случаях рабочие заполняют промежутки между опалубочными ПК или ПГ монолитной стяжкой, армированной своими силами. Такая конструкция уступает по прочности стандартным ПБ, техпроцесс изготовления которых предусматривает виброуплотнение бетона и его обработку паром.

Преимущество ПК – достаточно большой диаметр каналов. Применение изделий этой серии рекомендуется, если планируется монтаж канализационных труб диаметром 80-100 мм.

Стоимость

В таблице приведена средняя цена разных серий железобетонных пустотелых изделий от производителей Московской области.

Цены на железобетонные перекрытия зависят от веса изделия, технологии изготовления, а также ценовой политики поставщика. Иногда предлагается бесплатная доставка по Москве, чаще расчет транспортных услуг ведется по километражу.
