Содержание

Плиты перекрытия ПК 58-12-8 Цена размеры вес ГОСТ

Плита перекрытия ПК 58-12-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно  ГОСТа 9561-91.  Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию  бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия

ПК 58-12  — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники —  подъемного крана. Плиты пустотные  являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых  железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться плиты пк 58.12.8  должны исключительно в заводских условиях и согласно нормативам ГОСТа.
Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту  порядка восемьсот  килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:

ПК 58-12-6

пк 58.12

ПК 58-12-8

пк 58-12.8

ПК 58-12-10

пк 58.12.12,5

ПК 58-12-12,5

пк 58х12

ПК 58-12-16

пк 58-12. 16



Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край

плиты 58-12 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление. На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия  можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры.
Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.

Плиты перекрытия пустотные — Описание, технические характеристики – ГК РОСАТОМСНАБ – арматура, железобетонные плиты

Для строительства крупнопанельных зданий различных типов используются пустотные плиты перекрытия. Этот строительный материал изготавливается из силикатного, легкого или тяжелого бетона и имеет продольные пустоты. Подобная технология изготовления обеспечивает материалу отличные звукоизоляционные свойства и небольшой вес. Длительный срок службы и неплохие прочностные характеристики обусловлены использованием напряженной арматуры или стальных канатов.


Железобетонные плиты перекрытия пустотные для зданий и сооружений должны соответствовать ГОСТ 9561-91.
Плиты устанавливаются на несущие конструкции сооружений и зданий различного назначения. Изготовленные из бетона, они имеют толщину равную 220 мм. Круглые пустоты, которые находятся внутри плиты, имеют диаметр равный 159 мм. От центра двух рядом стоящих пустот расстояние составляет 185 мм.

При использовании пустотных плит должны соблюдаться определенные условия, уровень влажности и температура не должны быть выше установленной нормы.

Пустотные плиты перекрытия делятся на несколько видов. Они отличаются друг от друга своими размерами. Что касается технических характеристик, то стоит сказать, что плиты выгодно отличаются высокими теплоизоляционными показателями. Пустотные плиты идеально гасят механические колебания, которые могут образоваться во время топота или некоторых ударов по поверхности.

Технические характеристики плит перекрытия:

1. Длина плиты может варьироваться в пределах от 2,1 м. до 9,2 м;
2. Ширина плиты составляет 1 м., 1,2 м., 1,5м. и 1,8 м; Плиты ПБ и НВ можно изготовить шириной от 0,55м. ;
3. Класс бетона на сжатие по прочности В22,5;
4. Марка бетона с учетом морозостойкости F200;
5. Плотность составляет 2000-2400 кг/м3;
6. Прочность бетона составляет 261,9 кг/см2;
7. Марка бетона с учетом водонепроницаемости W4
Если вы хотите уточнить цену и купить плиты перекрытия пустотные, арматуру, блоки фбс, обратитесь в наш отдел продаж в Москве по телефону +7 (495) 989-98-64.

По типу все плиты перекрытия ПК делятся следующим образом:

1ПК (или просто ПК) — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

В качестве примера условного обозначения приведем плиту типа ПК длина которой составляет 6280 мм, а ширина — 1490 мм. Плита выдерживает нагрузку в 6 кПа и производится из тяжелого армированного бетона, класс напрягаемой арматуры — Ат-V. Условное обозначение будет иметь следующий вид — ПК63.15-6АТV.

Многопустотная плита перекрытия НВ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.

Плиты изготавливаются, согласно Альбомам ИЖ 720 и ИЖ 786.

По типу плиты НВ делятся следующим образом:

1. НВ – одноярдовое армирование. Используется бетон класса В40.
2. НВК – двухярдовое армирование. Используется бетон класса В40.
3. НВКУ – двухярдовое армирование. Используется бетон класса В45.

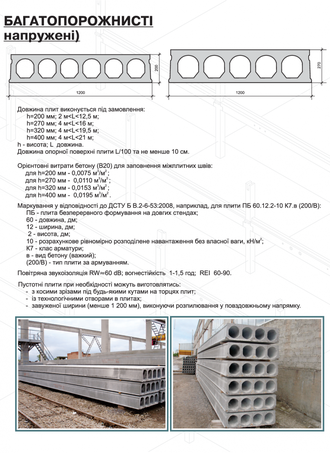

Многопустотная плита перекрытия ПБ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам серий ИЖ 568.

Многопустотная плита перекрытия безопалубочного формования НВ и ПБ предназначены для применения в зданиях и сооружениях, взамен круглопустотных плит, изготавливаемых по агрегатно-поточной или конвейерной технологии. Плиты НВ и ПБ так же строго соответствуют ГОСТ 9561-91.

Суть технологии в том, что изделия формуются на подогреваемом металлическом полу и армированы предварительно напряженной проволокой или канатными прядями.

Машина формовки движется по рельсам, оставляя непрерывную ленту железобетона за собой, далее сплошную плиту прогревают и разрезают алмазным диском на отрезки нужной длины.

Плиты перекрытия, изготавливаемые методом безопалубочного формования имеют неоспоримые преимущества перед круглопустотными плитами:
— механическое натяжение арматурной проволоки или канатных прядей, контролируемое отдельно для каждого арматурного элемента, обеспечивает достижение одинакового значения предварительного напряжения и соответственно, одинакового строительного выгиба плит.
— виброформование плит автоматизированной системой гарантирует строгое соблюдение заданных геометрических параметров.
— Виброуплотняются обе поверхности плиты, что обеспечивает качество потолочной поверхности, отвечающее всем современным стандартам.

— возможна поперечная резка под углом до 60+-0,5 градусов, что позволяет изготавливать плиты с косыми резами для нестандартных архитектурных проектов.

Плиты перекрытия пустотные получили широкое распространение благодаря невысокой стоимости и отличным качественным характеристикам.

Оформить заказ на продукцию завода ЖБИ РОСАТОМСНАБ: плиты перекрытий каналов и лотков, бетон с доставкой, блоки фбс уточнить цены и характеристики, обратитесь в отдел продаж в Москве по телефону +7 (495) 989-98-64.

Пустотные плиты перекрытия: маркировка, размеры, характеристики

Пустотные плиты перекрытия изготавливаются на основе новейших технологий и отличаются высокими эксплуатационными характеристиками, что обуславливает их востребованность при строительстве сооружений различного типа и назначения. Железобетонные конструкции этой категории располагают относительно небольшим весом по сравнению с монолитными аналогами продукции, при этом способны выдерживать значительные нагрузки статичного и динамичного характера.

Сферы применения

Пустотелые плиты применяются при формировании перекрытий на стыках этажей в строительстве объектов из кирпича, бетона и стеновых блоков. Конструкция востребована при возведении многоэтажных зданий и частных домов, в постройках сборного типа и сборно-монолитных сооружениях. Пустотные железобетонные изделия нередко используются в качестве несущих каркасов. При строительстве промышленных комплексов актуальны многопустотные армированные модификации конструкций из тяжелых бетонов.

Особенности конструкции пустотных плит

Конструктивно пустотелые элементы перекрытия представляют собой железобетонные изделия прямоугольной формы с продольными полостями.

Наличие полых каналов способствует увеличению эксплуатационных характеристик конструкций, в том числе:

  • усиливает прочность панели и повышает несущие способности изделия;
  • улучшает тепло- и звукоизоляционные характеристики межэтажного основания;
  • облегчает работы по монтажу инженерных коммуникаций.
Как выглядят пустотные плиты перекрытия

Строительный материал этой категории производится с применением различных технологий:

  1. Безопалубочный способ. Применяется вибрационное уплотнение состава на специальном оборудовании: пустотные панели формуются путем резки непрерывно перемещающегося бетонного массива. Параметры длины изделия задаются индивидуально, при этом максимальный размер пустотки не превышает 12 м. Продукция маркируется индексом ПБ.
  2. Изготовление ЖБ конструкции путем заливки смесью металлической опалубки, длина которой варьируется до 9 м. Внутри этого стационарного каркаса закреплена предварительно напряженная арматура в виде стальной сетки и прутьев. Конструкция подвергается виброуплотнению и проходит тепловую обработку в пропарочных камерах. Индекс изделия – ПК.

При производстве пустотелых элементов перекрытия используется бетонный раствор тяжелых марок – М400 и М300, для увеличения прочности основания применяется армирование стальными конструкциями.

Классификация видов

Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:

  • плиты с полостями круглого сечения;
  • элементы перекрытия с грушевидными пустотами;
  • конструкции с отверстиями овальной формы.

По назначению выделяют:

  • кладка по одной стороне;
  • по двум торцам;
  • по трем сторонам;
  • по двум боковым и двум торцевым сторонам.

Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.

Характеристики пустотных плит перекрытия

Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.

Размеры пустотных плит перекрытия по ГОСТу:

  • длина – 1,68- 12 м;
  • ширина – 0,98-1,48 м;
  • толщина – 22 см.

Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.

На фото пустотная плита перекрытия 6ПК

Вес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

  • статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
  • динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

  • точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
  • распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Расчет максимальной нагрузки на пустотную плиту перекрытия

При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:

  • разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
  • рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
  • делят общую нагрузку на количество межэтажных ЖБ панелей.

В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.

При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:

  • определение площади основы – 1,49х22,8=3,4 м²;
  • нагрузка на квадратный метр основания – 1180:3,4=347 кг;
  • отнимаем от значения усилия собственную массу – 800-347=453 кг;
  • суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.

Разница в 203 кг определяет запас прочности на квадратуру площади основания.

Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.

Маркировка плит перекрытия

Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:

  • тип изделия;
  • конфигурация отверстия;
  • количество сторон опирания.

Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.

К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:

  • ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
  • 23 – округленное значение длины в 22,8 дециметров;
  • 15 – округленное значение ширины в 14,9 дециметров;
  • 8 – несущая способность панели с пустотами, соответствует 800 кг/м².

Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:

  • ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
  • 72 – округленный параметр длины в 71,8 дециметров;
  • 15 – округленный параметр ширины в 14,9 дециметров;
  • 12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².
На фото плиты перекрытия ПБ 46-12-8

Также в маркировке указывают последними буквами следующие значения:

  • АтV – армировано перенапряженной арматурой категории АтV;
  • т – изготовлено из тяжелого бетона;
  • а – торцы усилены уплотняющими вкладышами в отверстиях.

Маркировка ЖБИ по стандарту позволяет заказчикам и проектировщикам определить необходимые параметры панели.

Усиление пустотных плит перекрытия

Применяемые в производстве межэтажных панелей с полыми каналами марки цемента обуславливают высокие показатели прочности и пластичности изделия:

  • цемент М400 придает стойкость перекрывающей панели к нагрузке в 400 кг/см³/сек;
  • цемент М300 наделяет изделие способностью не проламываться при прогибах.

Для усиления параметров прочности и несущей способности конструкции оснащают арматурой из нержавеющей стали класса А3 и А4. Стальные пруты этой категории отличаются высокими показателями стойкости к коррозии и устойчивости к перепадам температур в диапазоне от -40°C и до +50 °C.

Практикуется усиление натяжной арматурой, процесс включает следующие стадии:

  • натяжение прутьев из нержавеющей стали в каркасной форме;
  • укладка стальной сетки;
  • заливка бетоном формы с армирующей конструкцией;
  • обрезка выступающих из затвердевшей бетонной массы элементов арматуры.

Усиление натяжной арматурой придает конструкции перекрытия способность выдерживать значительные усилия статики и динамики без провисания и прогибов. Для повышения стойкости железобетонной панели к нагрузкам от собственной массы и тяжести верхних стен в опирающиеся о стены торцы дополнительно монтируют двойную арматуру. Усиленные таким методом элементы способны выдерживать максимальные нагрузки без деформации, что обуславливает применение в сооружении перекрытий при строительстве высотных промышленных зданий.

Преимущества продукции

Плиты перекрытия пустотные располагают массой конкурентных преимуществ:

  • повышенная прочность конструкций с отверстиями при относительно легкой массе в сравнении с полнотелыми железобетонными панелями;
  • отменные теплоизоляционные характеристики и свойства звукопоглощения;
  • высокие показатели устойчивости к воздействию вибрации, возможность эксплуатации в сейсмоопасных регионах;
  • пустотный железобетонный материал не подвержен коррозии;
  • продукция отличается высокой устойчивостью к повреждениям грызунами и насекомыми;
  • безусадочность строительного материала, соответствие размеров;
  • ускоренные темпы выполнения монтажных работ;
  • повышенная плоскостность, что обуславливает легкость последующих работ по отделке;
  • возможность эксплуатации в различных климатических регионах.

Большой плюс в копилку – расширенная номенклатура продукции, которая изготавливается промышленным способом.

К недостаткам относят необходимость применения специального грузоподъемного оборудования для перемещения в связи с повышенной массой пустотных плит.

Высокие эксплуатационные характеристики железобетонных элементов перекрытия с пустотными каналами обуславливают их востребованность в строительстве зданий различного назначения и промышленных сооружений.

размеры и вес пустотелых плит перекрытия. Какую нагрузку они выдерживают? Их несущая способность

Плитами перекрытия называется железобетонный вид конструкции, который находит свое применение во время стройки частного дома или промышленного объекта. Они применяются, чтобы разделять этажность подземных, надземных коробов домов жилого типа, зданий общественного и производственного назначения. Данные конструкции характеризуются большим количеством плюсов, среди которых можно выделить высокую несущую способность и небольшую стоимость.

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Достоинства и недостатки

Когда возводится сооружение, хочется сэкономить не одни лишь финансы, но и свое время, при этом сохраняя качество конструкции. Для того чтобы сооружение было надежным и безопасным, не стоит экономить на материалах. Оптимальный вариант плит перекрытия – пустотелые конструкции, которые характеризуются следующими достоинствами:

  • прочностью, безопасностью и долгим сроком эксплуатации;
  • стойкостью к влаге и жидкости;
  • стойкостью к пожарам до 3 часов;
  • простотой и быстротой монтажа;
  • возможностью использования как вариант несущей стены.

Если сравнивать полнотелые плиты и пустотелые, то вторые имеют такие преимущества:

  • высокий уровень тепло- и звукоизоляции благодаря нахождению воздуха внутри;
  • простота проведения коммуникаций и как следствие сокращение времени на отделочные процессы;
  • возможность применения в сейсмоопасных зонах;
  • высокий уровень несущей способности;
  • простота перевозки и монтажа;
  • увеличение полезного объема возводимого сооружения;
  • нагружать перекрытие можно сразу после монтажа без бетонных стяжек;
  • невысокая стоимость, которая основывается на небольшом расходе бетона и арматуры.

Недостатков пустотелые конструкции перекрытий практически не имеют, но к минусам все же можно отнести следующие особенности:

  • ограниченная доступность, которая заключается в том, что на сегодняшний день небольшое число компаний занимается их производством;
  • при установке плит данного типа необходимо использовать специальную тяжелую технику.

Характеристики

От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.

Конструкции данного типа могут характеризоваться такими габаритами:

  • длиной плиты – 1,68-12 м;
  • шириной – 0,98-1,48 м;
  • толщиной конструкции – 22 см;
  • диаметром плоскости цилиндра – 11,4-15,9 см;
  • маркой бетона – М200-М400;
  • количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
  • весом – 0,75-5 тонн;
  • показателем расчетных усилий – 800 кг/см2.

Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.

Разновидности конструкций.

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК 80-15-12,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

Какую нагрузку выдерживают?

Несущая способность плит перекрытия определяется стандартом, который регулирует соблюдение изготовления по технологии, что применяется в момент их производства. Расчет допустимой максимальной нагрузки железобетонных элементов нужен, чтобы узнать, какой показатель выдержит конструкция, и тем самым избежать ее разрушения. Нагрузка на пустотную конструкцию перекрытия бывает статистической и динамической. К первым относят те элементы, что располагаются или прикрепляются к плите. К динамическим относят все, что осуществляет передвижение по конструкции.

Нагрузки также могут быть равномерно и неравномерно распределены. Например, для здания, где живут люди, высчитывают равномерно распределенную нагрузку, которая определяется в Ньютонах на метр или кг/см. Обычная плита с пустотами высчитывается по распределенной нагрузке, которая равна 400 кг на м2. К данному показателю необходимо добавить массу конструкции, а это примерно 2,5 центнера, стяжки и керамику, что весят около 1 центнера. Высчитанную массу необходимо умножить на коэффициент надежности (1,2). В итоге выходит 900 кг/м2. Также есть специально разработанные документы, которые позволяют с точностью рассчитать нагрузку на железобетонную плиту, что имеет армирование.

Для расчета оптимальной нагрузки необходимо знать вес всех элементов, которые будут сказывать на ее влияние, а именно цементно-песчаных стяжек, перегородок из гипсобетона, массы напольного покрытия и теплоизоляции. После суммирования всех вышеперечисленных показателей необходимо разделить число на количество панелей, которые будут присутствовать в здании. Таким же образом можно высчитать максимально предельную нагрузку на каждую из пустотных конструкций.

Многие панели, которые имеются в продаже, характеризуются стандартным показателем несущей способности, который равняется 800 кг/м2.

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Размеры и виды плит перекрытия

Каждый человек, который хоть однажды сталкивался спроцессом строительства домов, отчетливо понимает, что без плит перекрытияобойтись не получится. Их делают из железобетона, что обеспечивает довольновысокие прочностные характеристики. Размерыплит перекрытия могут быть разными, однако от них зависит масса блока, егопрочность и износостойкость. Многопустотные плиты перекрытия стали пользоватьсяпопулярностью достаточно давно, нет причин полагать, что в дальнейшем придетсяотказаться от их использования. Практика показывает, что около девяностапроцентов веса каждого дома – это масса именно таковых блоков. Важно понимать,что вес у плит перекрытия может быть разным, как и размеры. Все зависит отфактической сферы применения данной продукции.

Рис. 1 Размеры плит перекрытия

Конструкционные особенности плит перекрытия

Несложно догадаться в том, что внутри такое плитыперекрытия пустотные, так как в противном случае они бы имели слишком большуюмассу. В ходе продажи обязательно добавляется маркировка, свидетельствующая отом, что блоки многопустотные, впрочем, это и так заметно даже для несведущегочеловека. ГОСТ плит перекрытиярегламентирует типоразмеры этой продукции и иные параметры. Характернаяособенность в том, что форма пустот внутри таковых плит может быть овальной,круглой и даже прямоугольной. Это оказывает воздействие на функциональныеособенности данной продукции, широко применяемой в современном строительстве.Большинство плит перекрытия имеют цилиндрические пустоты, так как это самыйоптимальный вариант в плане производства, а также эксплуатации.


Рис. 2 Многопустотные плиты перекрытий: а — с круглыми пустотами; б — плиты, изготовляемые на установках с бетонирующими комбайнами; в — плиты с овальными пустотами; 1 — верхний слой; 2— средний слой; З — нижний слой

Плиты перекрытия бывают без армированными иармированными, что также делает их более и менее прочными. Те модификации,которые имеют железный каркас, являются армированными, обладающими повышеннымзапасом прочности. Важно понимать, что эти плиты перекрытия могут похвастатьдовольно высокими показателями массы, однако их использование также влечет засобой повышение нагрузок на само здание, на затраты строительства. Все этоскорее негативные моменты, но подобная продукция обладает очень внушительнымзапасом прочности, поэтому способна эксплуатироваться под высокими нагрузками. Плиты перекрытия (ПК) размеры ГОСТстрого определены, поэтому всегда можно подобрать нужный вариант дляиспользования в тех или иных условиях. Что касательно проведения монтажныхработ, то здесь имеет значение то, на какое именно опирание они будутукладываться, та как оно может быть разным.

Например, когда опирание не может похвастать хорошимзапасом прочности, то в итоге неминуемо проявятся неприятные последствия, аименно их строители заинтересованы избегать всеми силами. Еще один немаловажныймомент – это размер пустотной плиты перекрытия, так как именно от этогопараметра зачастую зависит стоимость продукции. Строители учитывают не толькодлину и ширину плиты, но и ее фактическую массу. Длина плит перекрытияварьируется в пределах от тысячи ста восьмидесяти миллиметров до десяти тысячисемисот миллиметров. Этого запаса вполне достаточно для решения большинствастроительных задач. Плиты перекрытия поразмеру подбираются в зависимости от целей строителей. Что касательноширины подобной продукции, то она тоже может варьироваться от девятисотдевяноста миллиметров до трех тысяч пятисот миллиметров. Самыми популярными наданный момент являются многопустотные плиты, длина которых равна шести метрам,а ширина полутора метрам. Высота и толщина этих панелей тоже имеет немаловажноезначение.

Толщина подобных плитперекрытия всегда остается неизменной и равняется двухсот двадцати миллиметрам.Немаловажное значение имеет масса таковой панели, так как от этого зависитнагрузка на здание и долговечность самой панели. Монтаж подобных блоков всегдареализуется посредством использования спецтехники – кранов, а ихгрузоподъемность начинается от четырех тонн. Строители неизменно берут вовнимание длину и массу панелей, особенно, когда предстоит строительствосовременного дома, ведь в этом случае длина будет не столь важной в расчетах,как масса плиты перекрытия.

Рис. 3 Плиты перекрытия (ПК) размеры ГОСТ

Подробно о массе и размерах бетонных плит перекрытия

Когда речь идет про использование плит перекрытия всовременном строительстве, неизменно берется во внимание их масса. Здесьсуществуют определенные особенности, которые нужно брать во внимание. Например,в пределах нашей страны производятся такого рода плиты весом от девятисотшестидесяти килограмм до четырех тысяч восемьсот двадцати килограмм. Именномасса является базовым параметром, из-за которого в последующем можноопределить методику установки плиты на ее будущее место. Практика показывает,что зачастую для этого применяются краны, грузоподъемность которых находится впределах пяти тонн. Желательно, чтобы оставался некоторые запас впроизводительности спецтехники, чтобы была возможность обеспечения безопасностина строительной площадке. Размерыбетонных плит перекрытия оказывают непосредственное воздействие на ихмассу, которая увеличивается прямо пропорционально. Важно брать во внимание,что масса панелей с одинаковой маркировкой на практике может отличаться, однакоэтот разбег будет минимальным. Масса плит перекрытия не изменяется вплоть дограмма, так как подобные погрешности попросту не имеют никакого значения.

Эксплуатационные нагрузки

Например, если изделие из бетона попадает под дождь,то его масса соответственно увеличится в сравнении с тем, которое было в сухойсреде. Эти условия стоит брать во внимание в ходе строительства, так как впоследующем нагрузки на здание периодически могут изменяться. Каждая панельперекрытия имеет три отдельные части, которые должны учитываться строителями.Например, верхняя часть с этажом, где будут проживать люди. Разумеется, сверхуизделие будет подвергаться нагрузке от напольного покрытия, утеплителей, атакже бетонных стяжек, которые укладываются сверху. Именно стяжки оказываютсильное воздействие на блоки, так как имеют немалый вес. Виды плит перекрытия бывают разными, однако все они обладаютмногочисленными конструкционными сходствами, а эксплуатационные особенностипрактически одинаковы. Что касательно нижней части плиты перекрытия, то онаслужит основанием для потолка, которое нагружается осветительными приборами. Нестоит относиться к этому фактору скептически, ведь для монтажа подобной техникиприходится нарушать целостность перекрытия для прокладки проводки.

Рис. 4 Виды плит перекрытия

Если же речь идет о применения плит перекрытия вбольших помещениях, в пределах которых имеются многочисленные колонны,хрустальные люстры, то последние тоже имеют очень большую массу, что приводит кповышению нагрузок на силовую конструкцию любого строения. Финишная отделкапотолочной зоны может быть разной, но в любом случае она внесет свой вклад вразрушение плиты и подвергнет ее более быстрому износу из-за повышенныхнагрузок. Конструкционная часть плиты перекрытия тоже должна учитыватьсястроителями, так как именно она служит для объединения верхней и нижней частиединого блока, поддерживая их в воздухе. Любая пустотная плита являетсяконструкционной, поддерживающей все составляющие блоки в едином комплексе. Длина плит перекрытия, как и их ширина,тоже отражаются на прочности изделия.

Важно брать во внимание динамическую нагрузку, так какона тоже оказывает немаловажное значение в строительстве любых объектов. Еесозданием постоянно занимаются сами люди, то и дело перемещающиеся по такимплитам или же, двигая по ним свои вещи, не всегда обладающие малым весом. Всеподобные факторы оказывают немаловажное значение на износостойкость идолговечность панелей перекрытия, поэтому их следует брать во внимание прирасчетах нагрузок на объект, который проявятся по завершению проведениястроительных мероприятий.

Как устроены пустотные плиты?

Стоит рассмотреть обычную бытовую ситуацию, когда наплиту перекрытия приходится высокая нагрузка, например, если нужно один разпереместить рояль, то ничего страшного не произойдет, но если такие вещипередвигать каждый день, то это грозит разрушением плиты. Не стоит опасатьсятого, что плита может рухнуть, однако с ее вентилируемостью уже могутпроявиться первые проблемы. Маркировкаплит перекрытия указывает на их технические и эксплуатационныехарактеристики. Все существующие блоки такого типа принято делить нараспределенные и точечные. Понять разницу между таковой продукцией предельнопросто. Если рассмотреть простейший бытовой пример. Если одна и та же массивнаялюстра будет иметь вес около тонны, то она станет оказывать на перекрытиеисключительно точечную нагрузку, а вот если речь идет про тяжелый натяжнойпотолок, то он уже окажет распределенную нагрузку.

Рис. 4 Маркировка плит перекрытия

Также существует совмещенная нагрузка, котораяобъединяет в себе точечную наряду с распределенной. Разумеется, в этом случаеплита перекрытия будет испытывать повышенные нагрузки. В качестве примера можнорассмотреть самую обычную ванну, которую предварительно заполнили водой. В этомслучае она будет находиться на штатных ножках, а давление корыта на ножки – этои есть распределенная нагрузка, но ножки на пол будут оказывать точечнуюнагрузку. Толщина плиты перекрытия ЖБможет быть разной, что определит ее запас прочности. Цена пустотной плитынепосредственно связана с ее массой. Вникнуть в суть этого дела довольносложно, однако вполне реально, если проводить аналогии с бытовыми ситуациями.При строительстве любого объекта в обязательном порядке осуществляется расчетнагрузок на бетонные перекрытия. Важно понимать, что маркировки всех плит могутсущественно различаться. Например, если конструкция предусматривает вариации внескольких типовых размерах, то в этом случае буквенное обозначение неизменнодополняют цифрами. Из этого следует, что любые железобетонные перекрытияпустотного типа имеют маркировку, начинающуюся с символов ПК, а монолитныеплиты будут обозначаться просто буквой П. Расчет плит перекрытия, а именнонагрузок на них, всегда производится индивидуально еще на этапе составленияпроектной документации.

Дополнительная информация

Стандартныеразмеры плит перекрытия регламентированы ГОСТом, поэтому онизакупают на основании проектных расчетов строительной компанией. Если изделияориентированы на эксплуатацию в довольно сложных условиях, то приходитсяприбегать к более широкой классификации по разновидности напрягаемой арматуры,что используется на этапе производства железобетонных конструкций. В рядеслучаев маркировке подвергаются даже бетонные растворы, если в этом возникаетнеобходимость. Каждый дом из блоков обладает стеновыми перегородками, которыеразнятся конструкцией. Бетон может быть легким, жаростойким, силикатным,ячеистым и мелкозернистым. Все эти разновидности бетона указываются вмаркировке бетонных перекрытий по первой букве из названия типа бетонной смеси.

Технология производства плиты ПК ГОСТ

ПлитыПК ГОСТ производятся разными способами, что по итогу отличаетих качеством лицевой поверхности. Если мы говорим о плитах формата ПК или ПГ,то их льют при условии использования опалубок, а вот панели ПБ производятпосредством непрерывной методики на конвейере. Важно понимать, что последняятехнология отличается большим совершенством в сравнении с опалубочнымпроизводством, поэтому и поверхность и таковых плит перекрытия более гладкая ичистая в сравнении с плитами ПК. Что касательно конвейерного производства, тооно дает возможность изготавливать плиты разной длины вплоть до девяти метров,что крайне удобно для заказчиков, использующих доборные плиты. Технологияпроизводства тоже оказывает воздействие на прочностные характеристикиизготавливаемой продукции. Все они регламентированы и берутся во внимание, когдасоставляются проектные расчеты. Плиты перекрытия подбираются в соответствии снагрузками.

Плиты перекрытия размеры

В настоящее время, многопустотные плиты являются наиболее востребованными ЖБ изделиями. Благодаря пустотам, плиты ПК обладают низкой теплопроводностью, отличной звукоизоляцией, снижается вес изделий, без потери прочности/жесткости продукции, так же в технологических отверстиях возможна укладка инженерных коммуникаций. Это выгодно отличает данный вид товара, от монолитных и ребристых плит перекрытия, не предусматривающих пустот в своей конструкции.

Основные размеры плит перекрытия

Надо отметить, что пустотные плиты имеют стандартную ширину: 1,5 метра, 1,2 метра, 1 метр, а типовая длина варьируется от 1,8 метров до 9 метров. На стадии проектирования, необходимо учесть, что большинство производителей в Новосибирской области, выпускают несколько суженный ряд продукции, шириной 1,2 и 1,5 метра, длинной от 2,4 до 7,2 метра с шагом длины в 30 см.

Согласитесь, что намного проще выбрать лучшего поставщика из нескольких ближайших заводов, чем везти товар с соседнего региона или договариваться с монополистом.

Расшифруем маркировку плиты ПК 48.12-8 АтVта

  • ПК – плита кругло-пустотная, толщиной «H» = 220 мм, диаметр отверстий 159 мм, опирается по двум сторонам.
  • Первая цифра – обозначает округленную длину «L» в дециметрах (48 дм = 4 метра 80 сантиметров). Фактическая длина плиты по ГОСТ 9561-91 составляет 4,78 метра – на 2 см меньше нормативной.
  • Второй символ – округленная ширина «B» в дециметрах (12 дм = 1 метр 20 сантиметров). В соответствии с ГОСТ 9561-91, реальная ширина плиты 1,19 метра, на 1 см короче номинальной.
  • Последняя цифра – указывает несущею способность (без учета веса плиты) в центнерах на квадратный метр (8 центнеров/м2), в переводе на килограммы 800 кг/м2.
  • Ат V – в изделие закладывается предварительно напряженная арматура.
  • т – при производстве применяется тяжелый бетон.
  • а – в торцевых отверстиях, установлены уплотнительные вкладыши.

Запомнив эти нехитрые обозначения, Вам не составит труда, подобрать плиты перекрытия в Новосибирске, по маркировке местных заводов-производителей. Желаем Вам строительных успехов!

РАССКАЖИ ДРУЗЬЯМ

существующие виды, преимущества и недостатки, размеры и вес плиты перекрытия

При строительстве зданий и сооружений самыми главными конструкциями, конечно же, считаются несущие. Очень важно, чтобы конструкция здания была прочной и прослужила долгие годы. Плиты перекрытия могу быть использованы в качестве несущих стен, и в качестве несущих горизонтальных перекрытий. Они могут быть междуэтажными и чердачными. Так как в процессе строительства здания, а в последующем и при его эксплуатации, самая большая нагрузка приходится на несущие конструкции, которые должны принадлежать к высокому классу прочности. При этом они обязательно должны иметь способность вынести не только собственный вес, но и вес всех конструкций, находящихся внутри сооружения.

Виды перекрытий и области их применения

На сегодняшний день в строительстве жилых и промышленных зданий и сооружений широко применяются не только железобетонные плиты, но и бетонные. Первые могут быть не только плоскими, но и ребристыми. Их особенность состоит в том, что промежуток между ребрами составляет не более 150 см.

Также плиты перекрытия нашли свое широкое применение при укладке теплотрасс. С их помощью трубы закрывают, а уже после этого засыпают землей. Таким образом, трубы теплотрасс остаются в целости и сохранности.

Все плиты перекрытия можно разделить на шесть основных видов:

  • Пустотные;
  • Ребристые;
  • Полнотелые;
  • Монолитные;
  • Сплошные доборные;
  • Облегченные.

Полнотелые способны намного лучше и надежнее защитить здание от трещин и возможных прогибов. Их толщина составляет не менее 160 мм и они обладают прекрасной звукоизоляцией.

Пустотные нашли свое широкое применение в области строительства зданий и сооружений из бетона, кирпича или стеновых блоков; используются они в данном случае для перекрытий между этажами. За счет того, что плита не является монолитной конструкцией, степень ее тепло- и звукоизоляции повышается.

Ребристые конструкции прекрасно подходят для монтажа крыш различного рода зданий, которые имеют промышленное назначение. Подходят для помещений складов, производственных гаражей или ангаров. Как правило, такие помещения не отапливаются и имеют очень большую площадь.

Монолитные изделия также считаются прочными, так как изготавливаются они из железобетонных конструкций сплошного армированного типа. Способны выдержать повышенную силовую нагрузку. Прекрасно подходят для многоэтажного строительства.

Сплошные доборные плиты изготавливаются из бетона, который имеет повышенный класс прочности. Используются в качестве несущих. Благодаря тому, что изготавливаются они из бетона высокой плотности, способны выдерживать серьезные нагрузки.

Облегченные плиты перекрытия отличаются от остальных своим малым весом. Имеют многопустотную структуру. Применяются в строительстве зданий, которые обладают недостаточно прочным фундаментом. При использовании данного вида на фундамент не оказывается дополнительной нагрузки. К ним можно отнести плиты из полистеролбетона.

Помимо данных разделений на виды, плиты перекрытия отличаются между собой еще и значениями толщины и отсутствием либо наличием пустот.

Преимущества и недостатки

Самыми распространенными считаются железобетонные плиты, именно их достоинства и стоит рассмотреть подробнее. По сравнению с заливкой и монолитным бетонированием, железобетонные плиты значительно выигрывают.

Благодаря тому, что большинство видов имеют в своей конструкции пустоты, это улучшает их звукоизоляционные качества. За счет тех же самых пустот достигается наименьший вес плиты, таким образом, нагрузка на фундамент становится значительно ниже, что, конечно, также положительно влияет на само сооружение. Однако стоит помнить, что не все виды изделий имеют достаточное количество пустот, за счет которых и снижается их вес. Именно поэтому при покупке стоит обращать внимание на маркировку изделия.

Если вам необходимо облегчить нагрузку на фундамент, стоит выбирать плиты с наибольшим количеством пустот. Однако, если нужна более устойчивая и прочная конструкция, если здание строится многоэтажное, то лучше отдать предпочтение более прочным конструкциям. Плиты, в конструкции которых имеется много пустот, содержат и предварительно напряженную арматуру, которая придает наибольшую прочность. За счет этого плиты с легкостью можно применять при возведении зданий со средней нагрузкой.

Технические характеристики

Различные изделия с разными маркировками имеют каждая свою толщину, размер пустот и их диаметр. Размеры и наличие пустот, их диаметры определяются согласно ГОСТ 9561 −91. Маркировка осуществляется при помощи буквенных и цифровых обозначений. Разделяется она на две части. Маркировку производят согласно ГОСТ 23009. Например, плита с маркировкой 1ПК 68−10−8 A T. V. Первая часть обозначает, что данное изделие с круглыми пустотами имеет:

  • толщину 220 мм,
  • диаметр пустот, равный 159 мм,
  • опирание происходит по 2-м сторонам,
  • длину — 680 см,
  • ширину -1 метр.

По второй части маркировки можно определить нагрузку на перекрытие, которая может быть оказана (800 кг на м2), а A T V — напрягаемая арматура класса A T. V. Также в той же маркировке может быть указана морозостойкость изделия, закладные детали и многое другое.

МаркировкаОписание перекрытийДиаметр пустот, ммТолщина, ммКоличество сторон для опирания
Однослойные сплошные120
Однослойные сплошные160
ПБПроизведенные методом без опалубочного формования, многопустотные220
1ПКС круглыми пустотами1592202
1ПКТ1592203
1ПКК1592204
2ПК1402202
2ПКТ1402203
2ПКК1402204
3ПК1272202
3ПКТ1272203
3ПКК1272204
4ПК1592602
5ПК1802602
6ПК2033002
7ПК1141602
ПГС эллипсовидными пустотами2602

Пустотелый железобетон — Бетонные доски и плиты

Эффективный и долговечный.

Зачем строить с пустотным сердечником Spancrete

  • Соблюдайте жесткие графики при одновременном снижении затрат на строительство
  • Производство за пределами предприятия с контролем качества на заводе позволяет производить и устанавливать круглый год
  • Несущая способность
  • Общие более низкие затраты на техническое обслуживание по сравнению с другими строительными материалами

Никакая другая строительная система не сочетает творческий подход и практичность, как пустотные перекрытия и кровельные конструкции Spancrete.Выступая в качестве комбинированной системы настила и потолка, доски быстро возводятся, что сокращает потребность в рабочей силе на месте, и могут перекрывать длинные открытые пространства, что способствует гибкости конструкции. Сплошные внутренние пустоты повышают стабильность конструкции, снижают вес и, следовательно, снижают стоимость. В результате получается звукоизолированная, огнестойкая система, не требующая особого обслуживания, с длинными пролетами и небольшой глубиной.

Наше быстрое строительство в любых погодных условиях сокращает сроки выполнения работ и позволяет быстрее приступить к работе. Компоненты по индивидуальному заказу изготавливаются и доставляются на строительную площадку в готовом виде.Пустотелый бетон Spancrete может иметь форму и размер, позволяющие воплотить в жизнь любые задумки, и обеспечивает прочность конструкций, устойчивых к пожарам и экстремальным погодным условиям.

Даже после того, как ваша конструкция будет завершена, Spancrete продолжает защищать вашу прибыль за счет более низких ставок страхования, снижения затрат на техническое обслуживание и более высокой стоимости при перепродаже. Hollowcore можно использовать практически в любом строительстве, которое требует прочности, долговечности и скорости строительства и является важной частью структурной целостности многоквартирных жилых домов, производственных и развлекательных объектов, магазинов, школ, муниципальных и коммерческих зданий.

ЭФФЕКТИВНОСТЬ КОНСТРУКЦИИ

В сочетании с сборными железобетонными элементами или конструкционной сталью, пустотелый сердечник Spancrete обеспечивает немедленную рабочую поверхность и закрытое пространство для других профессий. Кроме того, в панелях есть сплошные пустоты, которые снижают вес и стоимость, а также могут использоваться для электрических или механических прогонов. Это помогает поддерживать процесс строительства и добавляет проекту еще один уровень эффективности.

Пустотные доски могут быть прикреплены к стенам CMU, стальным балкам или сборным стенам / балкам.

Пустотелый сердечник | Инвентаа

Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с использованием передовой технологии экструзии. Стержни изготавливаются в толщину, идущую по длине, из специальных стальных труб. Плиты производятся в виде элементов толщиной 150, 200, 240, 265, 320, 400 и 500 мм как стандартные изделия. Могут быть спроектированы и поставлены плиты другой толщины. Стандартная ширина плит — 1200 мм. Плиты меньшей ширины могут быть предоставлены в соответствии с требованиями дизайна.Длина пустотных плит может составлять примерно 21 метр в зависимости от условий нагружения.

Пустотные плиты представляют собой предварительно напряженные бетонные плиты различной длины и толщины.

Пустотные плиты на 40-50% легче обычных железобетонных плит тех же размеров. Подсчитано и установлено, что количество бетона в плите является лишним и просто увеличивает вес элемента. В плитах Hollowcore этот лишний вес снимается с плит путем изготовления сердечников.Уменьшение веса плит приводит к значительной общей экономии строительных затрат. Благодаря уменьшенному весу плиты несущий каркас можно сделать легче. Уменьшение общего веса каркаса и перекрытия приводит к уменьшению размеров фундамента.

Помимо экономии на стоимости конструкций, достигается дополнительная экономия времени. В то время как несущие элементы, то есть балки или стены, являются конструктивными элементами, пустотные плиты могут быть изготовлены отдельно и установлены, когда конструкция будет готова.Это приводит к значительной экономии времени и затрат на строительство.

С незначительным изменением концевых деталей он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

Более длинные пролеты и большая прочность пустотных плит особенно полезны для длиннопролетных зданий, например кинозалы, зрительные залы, автостоянки, торговые комплексы, где требуется свободное пространство.

Применение

Пустотные плиты используются во всех областях, где требуются перекрытия или крыши.HCS также использовались при строительстве фасадов промышленных навесов и ограждающих стен. К ним относятся:

  • Коммерческие здания
  • Автостоянки
  • Кинозалы
  • Аудитории
  • Жилые комплексы
  • Частные дома и виллы
  • Промышленные навесы (несущие конструкции из листовой кровли)

Ниже приведены преимущества использования пустотелого ядра плиты:

  • Отсутствие трещин при эксплуатационных нагрузках.
  • Отсутствие положительного прогиба при нормальных постоянных нагрузках.
  • Меньший прогиб для сверхналоженных нагрузок.
  • Более длинный пролет и большие нагрузки, чем у обычных плит такой же глубины.
  • Более длинный пролет, что означает меньшее количество балок и колонн, что дает больше свободного пространства и экономию для клиента.

Inventaa производит предварительно напряженные пустотные плиты следующих толщин: 150, 200, 240, 265, 320, 400 и 500 мм. В зависимости от условий нагрузки плиты длиной до 21 метра могут быть спроектированы, изготовлены и возведены на месте.

Пустотные плиты отливают с помощью экструдеров для бетона. Inventaa использует экструдеры Elematic, которые используются во всем мире для этой цели. Бетон, используемый для производства этих плит, производится в контролируемых условиях на собственных заводах по дозированию и миксеру, которые используются только для внутреннего использования.

Арматурные пряди предварительно напряжены в соответствии со стандартами с помощью специального оборудования, обеспечивающего надлежащее напряжение всех прядей. После того, как слябы отлиты в отливку, их накрывают листами и оставляют для развития начальной прочности.Прочность бетона составляет не менее 60% от расчетной прочности до того, как напряжение в предварительно напряженных прядях будет снято с обрывов. После поперечной резки прядей их проскальзывание должно оставаться в допустимых пределах.

Контроль качества

Контроль качества осуществляется в соответствии со стандартными процедурами качества Inventaa в хорошо оборудованных лабораториях. Испытательное оборудование калибруется и обслуживается через фиксированные промежутки времени, чтобы гарантировать, что результаты испытаний соответствуют номиналу.

Структурные испытания конечного продукта проводятся через регулярные промежутки времени, чтобы определить фактическую способность плит к сдвигу и изгибу.

После производства все плиты визуально проверяются на наличие трещин, сломанных краев, отделки и проскальзывания полосы перед отправкой для доставки.

Все пустотные плиты отверждаются в соответствии со стандартом Inventaa и процедурами компании. Во время отверждения плиты регулярно поливают водой и накрывают полиэтиленовыми листами, чтобы удерживать влагу вокруг них.

Полный перечень стандартных процедур контроля качества компании можно запросить в отделе качества.

В качестве специальной услуги мы можем предложить полный отчет о контроле качества для отдельного проекта, состоящий из дат отливки, испытания куба и других проверок качества для конкретного проекта. Эта услуга согласовывается с нашим отделом продаж.

Монтаж

Монтаж пустотных плит — простой процесс. Бригада монтажников, обученная Inventaa под руководством опытных руководителей, гарантирует, что установка будет соответствовать требуемым спецификациям.

Монтаж ведется в непрерывном режиме. В стальных и сборных конструкциях пустотные плиты кладут непосредственно на опору. На монолитных бетонных конструкциях пустотные плиты укладываются на фанерные прокладки для выравнивания.

Процесс возведения в большинстве случаев занимает около 400 м за 1 день 2 в зависимости от сложности работы.

После возведения плит выравнивание плит будет выполнено в течение 2 дней с момента монтажа.

Обученная бригада Inventaa выполняет монтажные работы, что дает вам максимум знаний и экономию времени. При соблюдении определенных требований бригада подрядчика может выполнять монтажные работы.
В этом случае важно, чтобы подъем и перемещение плит выполнялись правильно в соответствии с процедурой, указанной Inventaa.

Inventaa не несет ответственности за плиты во время подъема, погрузочно-разгрузочных работ и монтажа, если монтаж выполняется подрядчиком.Мы даем гарантию на плиты только после завершения затирки и утрамбовки в соответствии с нашими спецификациями.

Подъем плит:

Плиты поднимаются прямо с прицепа на место.
Полные плиты поднимаются с помощью специально разработанного подъемного оборудования.

При подъеме плит детали (шириной менее 1200 мм) и плит с вырезами на концах будут использоваться строповочные ремни.

При подъеме с помощью зажимов используются предохранительные цепи под плитой.Цепь не следует отпускать, пока плита не окажется на расстоянии примерно 100 мм от опоры.

Продукция

Inventaa разработана в соответствии со стандартами качества. Inventaa оснащена современным программным обеспечением и компьютерами для проектирования пустотных плит для любого применения. Его опытные дизайнеры понимают и идут навстречу любому требованию клиента.

Таблицы нагрузок:

Таблицы нагрузок разработаны в соответствии со стандартом Inventaa. Для простых опорных плит значения грузоподъемности и прогиба приведены в таблицах нагрузок для различной толщины.
Для получения таблиц нагрузки обратитесь в наш местный отдел продаж или дизайна.

Пустотные плиты производятся стандартной шириной 1200 мм. При определенных условиях можно сделать особую ширину и вырезы.

Размеры и допуски показаны в таблице ниже:

узлы отклонения

Размеры

Допуски

Длина

До 4.5 м
от 4,5 м до 6 м
от 6,0 м до 12 м
> 12 м

+ 10 мм
+ 12 мм
+ 18 мм
+ 24 мм

Ширина дна

1200 мм

+0 мм
-3 мм

Глубина

150 мм
200 мм
240 мм
265 мм
320 мм
400 мм
500 мм

+3 мм
-7 мм

Ширина плиты детали

+ 20 мм

Плоскостность (максимальное отклонение от 1.5 м по прямой кромке)

+ 20 мм

Угол поворота

Расчетное значение

+ 50%

9 мм

Положение прядей (максимальное отклонение от положения)

5 мм

Размер и положение вырезов по желанию относительно подробного структурного анализа

+ 20 мм

Снижение шума (дБ):

Свойства шумоподавления Hollowco re Плиты соответствуют следующей таблице:

HCS

HCS СО СТЯЖКОЙ

ПЛИТА ТВЕРДОЕ БЕТОНА

дБ:

HCS 150 + 75 мм Стяжка: 54 дБ

200 мм:
55 дБ

HCS 200:
53 дБ

HCS 200 + 75 мм Стяжка: 57 дБ

250 мм:
57 дБ

HCS 240:
55 дБ

HCS 240 + 75 мм Стяжка: 60 ​​дБ

290 мм:
60 дБ

HCS 265 :
56 дБ

HCS 265 + 75 мм Стяжка: 61 дБ

320 мм:
61 дБ

HCS 320:
58 дБ

HCS 320 + 75 мм Стяжка: +62 дБ

350 мм:
62 дБ

HCS 400:
60 дБ

HCS 400 + 75 мм Стяжка: 65 дБ

450 мм:
65 дБ

HCS 500:
63 дБ

HCS 500 +75 мм Стяжка: 68 дБ

560 мм:
67 дБ

Огнестойкость

Пустотные плиты перекрытия отвечают самым высоким требованиям по негорючести и огнестойкости.

Соединение плит
Стыки между плитами можно заполнять без опалубки.

Подшипники
В нормальных условиях для пустотных плит требуется минимальная опора не менее 60 мм.

Подшипник при нормальных условиях всегда будет иметь размер 75 мм, чтобы учесть допуски в основной несущей конструкции. Для пролетов более 12 м расчетная опора должна быть 100 мм из-за повышенных допусков.

Для монтажа на бетонных балках, монолитных или блочных стенах требуется шов шириной 18 мм, чтобы учесть отклонения уровня опоры и обеспечить равномерное несущее напряжение.

Для монтажа на стальную конструкцию плиты можно укладывать непосредственно на стальные балки или на полосу рубероида или аналогичного материала.

Номинальный и минимальный подшипники зависят от условий нагрузки и типа конструкции. Пожалуйста, свяжитесь с конструкторскими отделами в вашем регионе для получения рекомендаций по конкретному проекту.

Усиление швов
В швах можно разместить арматуру, которая при необходимости действует как горизонтальная опора конструкции.

Использование пустот для обслуживания
Электропроводы могут быть легко проложены через пустоты после правильного планирования возведения плит.

Таблицы пролетов пустотного сердечника и балок и блоков

Таблицы пролетов пустотного сердечника и балок и блоков

Приведенные ниже таблицы диапазона нагрузок для сборного железобетона предназначены только для справки. Свяжитесь с нами для получения конкретной информации о вашем проекте.

Ищете предложение?

Наша специализированная команда по продажам и оценке готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [электронная почта защищена] или, как вариант, звоните нам по телефону 01787 223 931

Таблица диапазона нагрузки для пустотелых сердечников

Указанные ниже пролеты не были ограничены 50-кратной глубиной, обычно используемой для минимизации динамического движения досок.Поэтому мы не рекомендуем пролеты, превышающие следующие: доски 150 мм — 7,50 м, доски 200 мм — 10,00 м и доски 250 мм — 12,50 м. Промежутки, превышающие это значение, показаны серым.

Таблица нагрузки / пролетов полого сердечника (несоставной)

Общая глубина конструкции (мм) Глубина агрегата (мм) Собственный вес Собственный вес + 1,5 нН / м 2 для архитектурной отделки (или других статических нагрузок) + действующая (динамическая) нагрузка, показанная ниже
0.75 1,5 2,0 2,5 3,0 4,0 5,0 10,0 15,0
150150 2,48 9,05 8,40 8,05 7,70 7,45 6,95 6,55 5,25
150150 2.95 8,50 7,95 7,65 7,35 7,10 6,65 6,30 5,10 4,40
200 200 2,97 10,70 10,05 9,55 9,30 8,95 8,40 7,95 6,45 6,45
250 250 3,46 12,00 11,30 10.85 10,50 10,15 9,60 9,10 7,40 3

Щелкните здесь Просмотреть / распечатать PDF

Композитный полый сердечник без опоры для нагрузки / пролетов (структурный верх 50 мм)

Общая глубина конструкции (мм) Глубина агрегата (мм) Собственный вес, вкл. Поверхность (кн / м2) Собственная масса + 1,5 нН / м 2 для архитектурной отделки (или других статических нагрузок) + действующая (динамическая) нагрузка, показанная ниже
0.75 1,5 2,0 2,5 3,0 4,0 5,0 10,0 15,0
200 150 3,68 8,35 8,05 7,80 7,65 7,45 7,10 6,85 5,75 5,75
250 200 4.17 9,90 9,45 9,20 8,95 8,75 8,35 8,15 6,80 5,95
300 250 4,66 11,00 10,60 10,35 10,05 9,95 9,40 9,05 7,65 7,65

Щелкните здесь Просмотреть / распечатать PDF

Опорный стол для нагрузки / пролетов из композитного пустотелого сердечника (структурное покрытие 50 мм)

Общая глубина конструкции (мм) Глубина агрегата (мм) Собственная масса, вкл.Поверхность (кн / м2) Собственная масса + 1,5 нН / м 2 для архитектурной отделки (или других статических нагрузок) + действующая (динамическая) нагрузка, показанная ниже
0,75 1,5 2,0 2,5 3,0 3,0 4,0 5,0
200 150 3.68 8,85 8,45 8,20 8,00 7,80 7,40 7,10 5,90 5,20
250 200 4,17 10,20 9,75 9,50 9,20 9,00 8,60 8,20 6,90
300 250 4,66 11,35 10,85 10.55 10,30 10,05 9,60 9,20 7,75 6,85

Щелкните здесь Просмотреть / распечатать PDF

Таблицы пролетов нагрузки на балки и блоки

Таблицы нагрузки / пролета показывают максимальный свободный пролет как для домашних, так и для других условий нагрузки, таких как дома престарелых, гостиницы и коммерческие жилые комплексы. Эти таблицы предназначены только для справки. Пожалуйста, свяжитесь с нами для получения конкретной информации.

Таблицы нагрузок / пролетов балок и блоков T155

* Пролет между несущими стенами

‘W = ширина (440 мм) A = альтернативный (440 + 215) N = узкий (215 мм)

DW = двойные широкие балки

DA = Двойная балка Альтернативная

DN = двойная балка узкая

TN = тройная балка узкая

Щелкните здесь Просмотреть / распечатать PDF

Таблицы нагрузок / пролетов балок и блоков T225

* Пролет между несущими стенами

‘W = ширина (440 мм) A = альтернативный (440 + 215) N = узкий (215 мм)

DW = двойные широкие балки

DA = Двойная балка Альтернативная

DN = двойная балка узкая

TN = тройная балка узкая

Щелкните здесь Просмотреть / распечатать PDF

WarmFloor Pro — Изолированный бетонный пол

Знаете ли вы, что мы также можем предложить утепленный бетонный пол, альтернативный нашему традиционному решению из балок и блоков?

WarmFloor Pro от Milbank Concrete Products — это экономически эффективная альтернатива быстрому возведению теплоизоляционного бетонного первого этажа по сравнению с ведущим конкурентом в отрасли.Снижение начальных затрат на строительство и повышенная экономия энергии делают WarmFloor Pro привлекательной альтернативой стандартному перекрытию из балок и блоков.

Чтобы загрузить нашу официальную брошюру и руководство по установке WarmFloor Pro, щелкните здесь или на изображение передней обложки выше.

Пустотелый сердечник — Бетон для колодцев

Hollowcore — это плита из экструдированного предварительно напряженного бетона с непрерывными пустотами для снижения веса и стоимости. В экструдере для пустотелых труб Ultra-Span используется бетонная смесь, из которой получается плита высокого качества с оптимальным соотношением вода / цемент.В результате пустотная плита затвердевает всего за шесть часов. Никаких добавок не требуется. Использование на 10% меньше цемента по сравнению с конкурирующими технологиями означает больше денег в кармане клиента. В основном он используется в качестве системы перекрытий и настилов крыши. Пустотелый сердечник очень экономичен и обеспечивает большую гибкость конструкции. Он используется во многих различных строительных системах. Этот уникальный продукт отличается прочностью и долговечностью, позволяет выдерживать значительную нагрузку на пол и оставлять свободное пространство.

Пустотелый сердечник Ultra-Span

  • шириной 4 фута
  • Секции для 8 дюймов, 10 дюймов, 12 дюймов
  • Этажность: от 30 до 40 / Крыша: от 40 до 50, отношение пролета к глубине

Преимущества Hollowcore

  • Панель машинного литья обеспечивает большую экономичность
  • Совместимость со стальными, каменными и другими сборными конструкциями
  • Внутреннее производство обеспечивает стабильное качество и позволяет производить продукцию круглый год.
  • График быстрого монтажа сокращает время простоя для других сделок и уменьшает общее время сборки; скорость строительства может сократить общее время проекта, затраты и накладные расходы
  • Стальная опалубка на нижней стороне позволяет получить гладкую окрашиваемую поверхность готового потолка
  • Огнестойкость, обеспечивает более 2 часов огнестойкости без дополнительной противопожарной защиты и может снизить стоимость страховки и потенциальную потерю жизни и имущества.
  • Звукоизоляция с рейтингом STC 50 или более
  • Обеспечить экономичные и эффективные системы полов и крыш
  • Дорогостоящий ремонт или замена из-за повреждения водой или других типов несчастных случаев значительно сокращены по сравнению с деревянным строительством
  • Сертифицированный PCI завод обеспечивает качественную продукцию, произведенную в соответствии со строгими правилами

BPC Group

Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с использованием передовой технологии экструзии.Стержни изготавливаются в толщину, идущую по длине, из специальных стальных труб. Плиты изготавливаются в виде стандартных элементов толщиной 150, 200, 240, 265, 320, 400 и 500 мм. Могут быть спроектированы и поставлены плиты другой толщины. Стандартная ширина плит — 1200 мм. Плиты меньшей ширины могут быть предоставлены в соответствии с требованиями дизайна. Длина пустотных плит может составлять примерно 21 метр в зависимости от условий нагружения.
Пустотные плиты представляют собой предварительно напряженные бетонные плиты различной длины и толщины.

Пустотные плиты на 40-50% легче обычных железобетонных плит тех же размеров. Подсчитано и установлено, что количество бетона в плите является лишним и просто увеличивает вес элемента. В плитах Hollowcore этот лишний вес снимается с плит путем изготовления сердечников. Уменьшение веса плит приводит к значительной общей экономии строительных затрат. Благодаря уменьшенному весу плиты конструктивная рама может быть легче.Уменьшение общего веса каркаса и перекрытия приводит к уменьшению размеров фундамента.

Помимо экономии на стоимости конструкций, достигается дополнительная экономия времени. В то время как несущие элементы, то есть балки или стены, являются конструктивными элементами, пустотные плиты могут быть изготовлены отдельно и установлены, когда конструкция будет готова. Это приводит к значительной экономии времени и затрат на строительство.

С незначительным изменением концевых деталей он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

Более длинные пролеты и большая прочность пустотных плит особенно полезны для длиннопролетных зданий, например кинозалы, зрительные залы, автостоянки, торговые комплексы, где требуется свободное пространство.

Применение

Пустотные плиты используются во всех областях, где требуются перекрытия или крыши. HCS также использовались при строительстве фасадов промышленных навесов и ограждающих стен. К ним относятся:

  • Коммерческие здания
  • Паркинги
  • Кинозалы
  • Аудитории
  • Жилые комплексы
  • Частные дома и виллы
  • Промышленные навесы (несущие конструкции из листовой кровли)
Ниже перечислены преимущества использования пустотных плит:
  • Отсутствие трещин при эксплуатационных нагрузках.
  • Отсутствие положительного прогиба при нормальных постоянных нагрузках.
  • Меньший прогиб для сверхналоженных нагрузок.
  • Более длинный пролет и большие нагрузки, чем у обычных плит такой же глубины.
  • Более длинный пролет, что означает меньшее количество балок и колонн, что дает больше свободного пространства и экономию для клиента.

Пустотная плита — сборный железобетон

Пустотная плита представляет собой предварительно напряженный железобетонный элемент, широко используемый в качестве системы перекрытий.Пустотные плиты Mega Prefab (или dalle alvéolée по-французски) производятся в больших объемах на нашем заводе в Ливане. Мы предлагаем плиты толщиной от 150 до 400 мм, пролетами от 4 до 15 метров, временными нагрузками от 0,2 до 8 тонн / м2 и огнестойкостью до 4 часов.

Плита стала успешной благодаря сочетанию высокой эффективности проектирования, автоматизированной технологии производства, что привело к замечательной низкой цене, качественному бетонному перекрытию, а также высокому качеству бетона и долговечности.В автоматизированном производственном процессе используется комбинация сухой бетонной смеси и сдвигового уплотнения, что значительно снижает потребление воды по сравнению с традиционным процессом. Пустотные плиты производятся с использованием экструдеров с длинной технологией, которые образуют непрерывные стержни, проходящие через плиты. Основная цель этих сердечников — уменьшить на 40-50% вес плит, что приводит к значительной экономии на остальных элементах конструкции здания. Они также используются в качестве уже существующих трубопроводов, в которых проложены электрические кабели и трубы, что еще больше сокращает общее время строительства.

Технические характеристики

Пустотная плита может использоваться с литой структурной кровлей наверху и будет работать как составная секция на этапе обслуживания; его верхняя часть очищена и сделана шероховатой, чтобы обеспечить соединение между двумя слоями бетона. При возведении плита не подпирается и выполнена в виде плиты с простой опорой. Он армирован предварительно напряженными прядями T12,5 мм, T9,3 мм или 5 мм, имеющими прочность 1860 МПа, эти пряди будут выступать за край плиты и в опору для закрепления на срез.Пустотная плита имеет прочность бетона 450 кг / см2 в течение 28 дней.

Использование продукта

Все типы зданий (коммерческие и промышленные здания, гостиницы, школы, торговые центры), кроме верхних жилых этажей. В жилых квартирах пустотные плиты используются редко, поскольку решетка колонн обычно неоднородна. Однако их использование в паркингах жилых домов дает хороший внешний вид и позволяет разместить
места для трех автомобилей между колоннами.

Преимущества
  • Значительно более низкая цена по сравнению с традиционной системой
    .
  • Скорость и простота строительства. 400м2 установки
    в сутки на кран.
  • Чистовая обработка торца.
  • Не требуются подпорки и леса.
  • Высокопрочная, легкая, прочная конструкция.
  • Более длинный пролет и большие нагрузки, чем у обычных плит
    той же толщины.
  • Превосходная огнестойкость.
  • Существующие продольные отверстия, которые можно использовать в качестве трубопроводов
    .
  • Автоматизированное производство под строгим контролем качества и безопасности
    .
  • Высокие теплоизоляционные свойства.

Подробная информация о пустотелой доске | Таблицы пролетов

Конструкция

Все доски Hollowcore разработаны в соответствии с требованиями BS 8110. Стандартные доски Hollowcore имеют минимальную огнестойкость в течение 1 часа. Блоки производятся со следующими номинальными глубинами 150 мм, 200 мм, 250 мм, 300 мм, 400 мм и 500 мм. Пустотные доски идеальны для использования на верхних этажах, они легкие и простые в установке.

Чертежи

Longley Concrete предоставит компоновочные чертежи деталей пустотелой доски до производства. На этих чертежах показана конструкция, поддерживающая сборные железобетонные элементы, расположение вводов для обслуживания и т. Д., Типовые сечения и нагрузки, на которые рассчитан пол.

Качество

Качество — главная забота дизайнеров, девелоперов, строителей и, в конечном итоге, домовладельцев. Прочность бетонного пола повышает качество дома. Бетонные полы действуют как накопитель тепла, что может снизить расходы на отопление, особенно при использовании систем подогрева полов.

ТАБЛИЦА НАГРУЗОК / ПРОЛЕТОВ — Несоставной пол 76 127 127
Общая глубина конструкции (мм) Огнестойкость (часы) Собственный вес (кН / м²)
Пролет, указанный ниже, позволяет характерная рабочая нагрузка, собственный вес агрегатов и 2,0 кН / м² для отделки
Характерные эксплуатационные нагрузки (кН / м²)
1,50 2,00 2,50 3,00 4.00 5,00 7,50 10,00 12,50
Эффективный пролет (м) с учетом 100-миллиметрового подшипника с обоих концов
150 1 150 1 6,9 6,8 6,7 6,5 6,3 5,9 5,3 4,9
150HD 1 3,00 7.0 6,9 6,8 6,7 6,6 6,4 5,7 5,2 4,8
8000 2,63 8,3 8,1 7,5 6,8 6,2
200HD 3,00 9,0 8,9 8,8 8,4 8,2 7,3 6,7 6,1
250 2 3,33 11,0 10,95 10,7 10,69 8,3 7,7
320 2 3,78 13,2 13,0 12,8 12,7 12,4 12.2 10,9 9,2 7,9
400 2 4,32 15,7 15,5 15,3 15,1 15,3 15,1 14,8

Эта таблица пролета пустотелых конструкций должна использоваться только для предварительных целей.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
