Пустотная плита перекрытия технические характеристики: технические характеристики пустотной, несущая способность, сколько весит

Маркировка плит перекрытия: технические характеристики

Строгое соответствие ГОСТ при изготовлении железобетонных изделий предусматривает не только соответствие ЖБИ продукции всем действующим стандартам качества, но и наличие маркировки ЖБИ с помощью специальных обозначений. Так, маркировка плит перекрытия из железобетона осуществляется посредством присвоения изделиям ЖБИ индексов буквенного и цифрового характера.

Особая маркировка плит перекрытия пустотных позволяет без проблем определять их технические характеристики, геометрические параметры (длину и толщину плиты перекрытия), а также вид железобетонных изделий. Маркируются плиты перекрытия с помощью буквенно-цифровых комбинаций, расшифровать которые знающим марки плит перекрытия  строителям не составляет особого труда.

Обозначение марки плит перекрытия многопустотных

В соответствии с ГОСТ 23009-78 железобетонных плит перекрытия различных размеров, маркировка плит перекрытия ЖБИ должна состоять из трех категорий.

1. Первая группа марки плит перекрытия представляет собой набор групп, указывающий на вид плиты перекрытия и свойственные ей технические характеристики, такие как толщина и длина плиты перекрытия, обозначающиеся в дециметрах. Все характеристики в маркировке плиты перекрытия округляются до целых значений.
2. Вторая группа – допустимая нагрузка на плиту перекрытия, измеряющаяся в кПа, а также класс напряженной арматуры, используемой при изготовлении плиты перекрытия. Также марка плиты перекрытия содержит информацию о виде применяемого бетона. Например, легки бетон для плит перекрытия обозначается как «Л».
3. Третья группа включает в себя дополнительные сведения, указывающие на специфику применения плит перекрытия и особенности конструкции железобетонных изделий. Эта часть маркировки плит перекрытия подразумевает наличие у ЖБИ проемов, закладных элементов, арматурных выпусков и других дополнительных деталей.

Расшифровка плит перекрытия железобетонных

Расшифровать плиты перекрытия несложно, достаточно знать, что означает их маркировка. Плиты перекрытия, как и другие железобетонные изделия, в соответствии с ГОСТ обязательно должны подвергаться маркированию, которое не только делает более удобной продажу плит перекрытия, но и покупку максимально подходящего для реализации того или иного строительного проекта железобетонного изделия.

Также маркировка плит перекрытия предусматривает использование прописных букв для обозначения условий использования ЖБИ и строчных букв для обозначения конструктивных особенностей железобетонных изделий.

Железобетонные плиты перекрытия, технические характеристики, достоинства и недостатки. | Домовой

Автор Александр Сильченко На чтение 5 мин.

Строительства нового жилья все чаще происходит по индивидуальным заказам застройщика, отсюда и возникают потребности к надежным строительным материалам с максимально-быстрым способом монтажа. Материалы и конструкции типового образца уже не в моде и все реже пользуются популярностью у заказчиков.

Содержание:

1. Плиты ПБ.
2. Достоинства и недостатки плит ПБ.
3. Виды и маркировка плит перекрытия.
4. Маркировка.
5. Особенности укладки.
6. Видео «Как заделать швы в плитах ПБ».

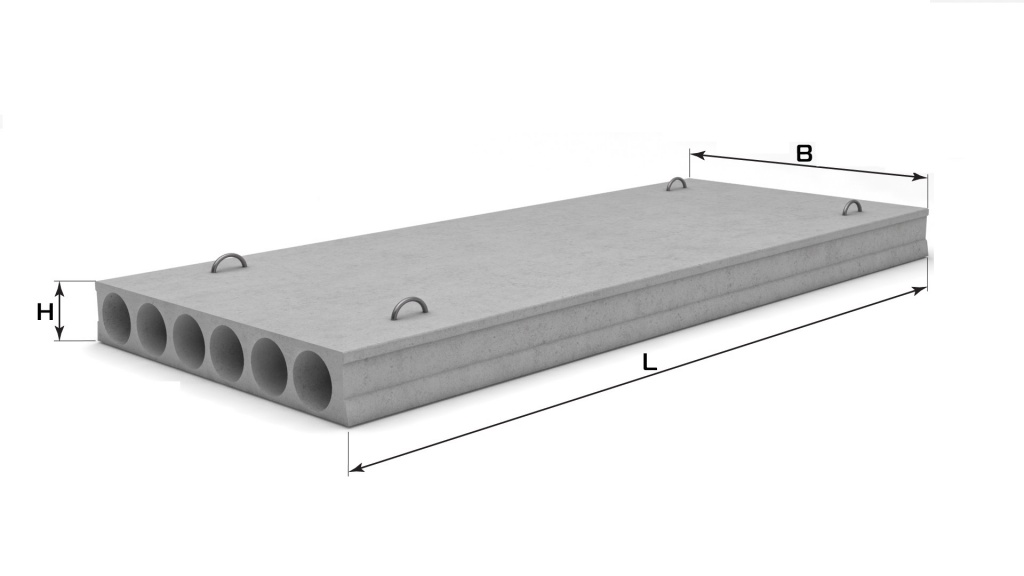

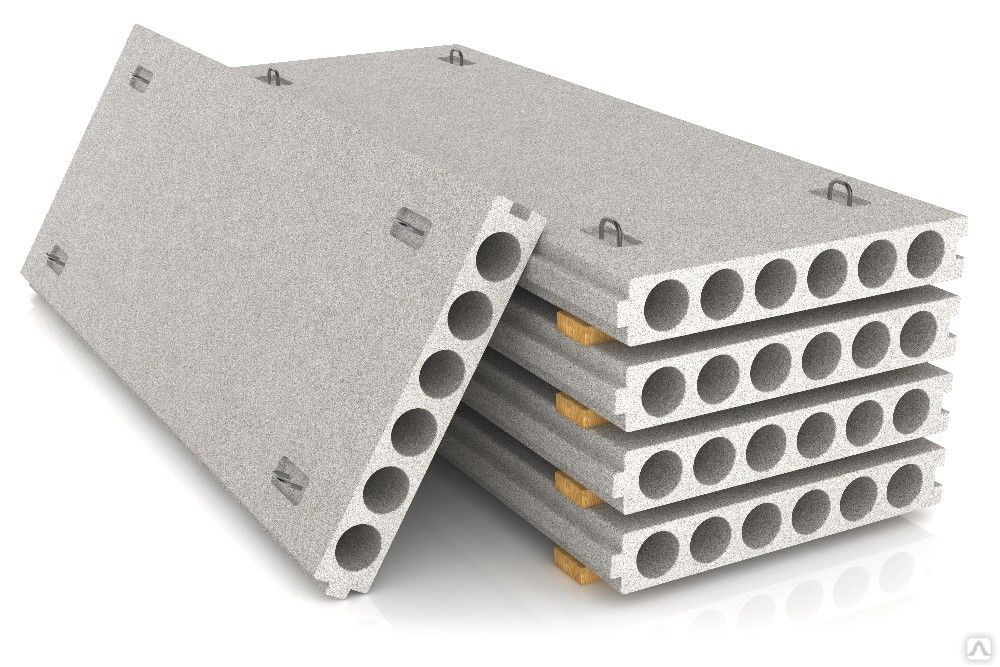

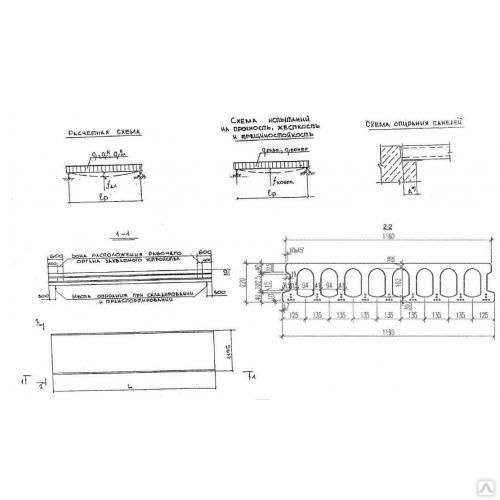

Пустотные железобетонные плиты перекрытий ПБ.

Строительные компании могут применять и нетиповые плиты перекрытия, но это будет существенно влиять на итоговую стоимость проекта. Плиты перекрытия типа ПБ широко применяются для строительства крупнотоннажных конструкция с использованием армированного фундамента, типа «плитного». Буква «Б» в этой серии плит, означает, что они изготавливаются без опалубки. Перекрытие, это несущая конструкция, которая разделяет по высоте этажи и разделяет подвал с крышей от этажей.

В основном плиты перекрытия изготавливаются на больших стендах, длина которых зависит от мощностей завода изготовителя. Нарезают плиты по заказанным размерам от 1,8 до 9 метров. Типовые размеры составляют 2,7х7,2 с шагом типоразмера 0,3 м.

Достоинства плит ПБ:

За счет пустот внутри плит, гасится лишняя вибрация, уменьшается вес конструкции, увеличиваются теплоизоляционные и звукоизоляционные свойства.

• Хорошее качество изделия.
• Выбор длины изделия.
• Выбор плит с разной нагрузкой, от 600 до 1450 кг на м. кв.
• Осуществляется предварительное напряжение арматуры во всей конструкции.
• Влагостойкость и огнеупорность.
• Возможен заказ плит с углом среза 45⁰ , для проектирования сложных помещений.

Недостатки:

• Для монтажа плит необходимо применять специальные чалки т.к. отсутствуют монтажные петли.
• Невозможно проделать любые отверстия, не задев арматуру из-за небольшого расстояния между отверстиями внутри.

Виды и маркировка плит перекрытия.

Многие понимают, что плиты перекрытия, это ж/б конструкция, изготовленная на заводах.

Плиты перекрытия разделяются на два типа, это сборные железобетонные и монолитные.

Железобетонные плиты очень прочны. По сути можно выделить один недостаток этой конструкции по сравнению с монолитом, это небольшой перерасход материала и меньшая жесткость. Даже при наличии этих минусов, которыми можно пренебречь, при правильной организации строительства, этот тип ж/б плит более подходит т.к. выпускается в достаточном количестве. Плюсы такого строительства очевидны:

• Быстрота строительства.
• Гарантия и надежность проверенная непосредственно на заводе изготовителе.
• Всесезонное строительство.

Читайте: Дома из бетонных и железобетонных панелей, технология, достоинства.

Монолитные конструкции возводятся непосредственно на строительном объекте по специальной технологии. Сначала делается опалубка, затем сваривается армирующая решетка и в дальнейшем все это заливается бетоном.

В основном данный тип перекрытий используется в конструкциях в основе которых предусмотрен  монолитный фундамент. Но даже в сборном каркасе здания всегда используются монолитные перекрытия. Исходя из вышесказанного, можно выделить основные их достоинства, это:

• Экономия при расходе материалов.
• При соблюдении всех стандартов можно получить здание с большим запасом службы.
• Отсутствие швов и возможность достройки технических отверстий.

Недостатки.

• При строительстве в холодное время года, нужно использовать специальные растворы, что значительно удорожает стоимость.
• Большие трудозатраты и сроки строительства.
• Строгие требования к строительным работам.

Маркировка.

ГОСТ 9561-91 четко описывает требования, предъявляемые к производству пустотных плит перекрытия, а также существующие их виды. Раздел 1.2.1. перечисляет их все.

Особенности укладки.

Собирать конструкцию, необходимо строго сверяя с чертежами проекта.  При отсутствие токовой, нужно составить схему укладки, что бы исключить перерасход материалов. Кроме того это поможет составить места прохода коммуникаций.

Для монтажа плитных перекрытий используются анкера. Анкеровка выполняется в следующем порядке:

Примечание: В случае отсутствия проушин к краям плит крепятся пластины 5х5, 10х10, которые в дальнейшем служат монтажными петлями.

Фото с сайта: stroyobzor.info

После всех монтажных работ происходит заделка швов, смотрите в видео, как делается заделка швов между плитами ПБ.

Плита перекрытия пустотная в разрезе и ее производство

Современные инновационные технологии в строительстве постоянно требуют улучшения качества и эксплуатационных характеристик строительных материалов. Помимо прочности требуется уменьшение веса, эластичность общей конструкции, возможность создания различных концепций здания. Это относится как к промышленным сооружениям, так и к зданиям жилого назначения.  Именно все эти требования призваны были выполнять особые строительные конструкции – пустотные плиты перекрытия из железобетона особого состава.

Особенности облегченного железобетона

В свое время, несколько десятков лет тому назад это был истинно революционный прорыв  в области строительства. Это уже сегодня облегченные железобетонные плиты для перекрытий можно назвать привычными конструкционными решениями, являющимися неотъемлемыми элементами при производстве строительства зданий и сооружений различного назначения. Они выделяются следующими приоритетами:

• Элементарность и простота конструкционного решения.
• Относительная демократичная стоимость стандартного фрагмента.
• При производстве используется безопалубочное формование пустотных плит, что значительно ускоряет и облегчает производство плит перекрытия.
• Сравнение характеристик прочности позволяет делать безоговорочный выбор в сторону пустотных конструкций. Они намного выигрывают на фоне полнотелого строительного материала. Пустотелые плиты обладают более низкой теплопроводностью.
• Инженерная точка зрения также рассматривает пустотную конструкцию как значительно облегченный вариант железобетона. Эти плиты позволяют коренным образом облегчать несущие способности стен.

Сегодня на различных сайтах компаний – производителей можно получить исчерпывающую информацию об особенностях того или иного вида железобетонных плит.

Технические подробности

Для  наиболее высококачественных  конструкций характерны отверстия в профилях плит, лучше всего, если их шесть. Это значительно снижает вес, как отдельного фрагмента, так и всей конструкции в целом, при чем она значительно упрочняется и получает дополнительный запас эластичности. Во многом данный эффект усиливается и плита получает дополнительные технические характеристики путем применения металлоконструкций. Промышленное армирование пустотной плиты перекрытия в несколько раз улучшает эксплуатационные свойства строения, позволяет ему легко переносить все технологические и физические нагрузки, а также влияние природных сил – землетрясений и других непредвиденных событий.

• Современные конструкции пустотного типа.
• Монолитные перекрытия.
• Несущие конструкции из дерева.

Каждый тип обладает своими преимуществами и недостатками. Но обычно пустотная плита перекрытия во многом выигрывает как в области эффективности в эксплуатации, так и в области демократичности цены.

Неоспоримые приоритеты плит

Прежде всего, сегодня ценятся показатели экономичности и эргометричности. Поэтому теплопроводность пустотной плиты перекрытия на сегодня  является приоритетным фактором для выбора среди иных строительных материалов. Кроме того, эти замечательные отверстия в железобетоне выполняют не только роль теплоизолятора, но и значительно поглощает звуковую волну.  Инженерам и строителям особенно нравятся пустотелые плиты с армированием тем, что работа с ними намного легче и комфортнее, чем с традиционными монолитными материалами.
Если установка и монтаж последних ни в коем случае невозможна в холодное время года и требуется консервация строительства, то строительство из облегченного железобетона можно проводить круглый год, вне зависимости от сезона. Что очень важно при строительстве частных домов и коттеджей, объектов торговли, развлекательных комплексов, а также при срочном возведении сооружений социального и общественного назначения. На сегодняшний день скоростному строительству детских садиков, школ, лечебных учреждений уделяется огромное внимание и именно здесь наиболее популярны эти пустотелые плиты.

Подробности о производстве плиты

Производство пустотных плит перекрытия осуществляется с использованием высокотехнологичного современного оборудования и инновационных технологических приемов:

• Сформованный брус бетонного полотна B40 на основании кубовидного гранитного щебня разрезается при помощи алмазной пилы на фрагменты стандартной длины. Они снимаются с линии с помощью специальных захватов для подъема.
• В производстве используется косой и продольный профиль разреза плит. Плита изготавливается в следующих размерах — длина от 2,4 м до 12 м, шаг резки в области десяти сантиметров, с идеально гладкой поверхностью.
• Изготовление плитна основании расчетных нагрузок 600, 800, 1000 и 1200 кгс/м2. Фрагмент выпускается с двумя петлями и без таковых.
• Плита предварительно обязательно напряженная, армируется в продольном направлении. Напрягаемая арматура обычно представляет собой канат стольный арматурный семипроволочный стабилизированный диаметральными размерами 12 и 9 мм по ГОСТУ 53772-2010.

Необходимо учитывать, что глубина опирания плит перекрытия намного меньше, чем при строительстве из монолита. Именно это свойство позволяет производить строительство из них на почвах, отличающихся нестабильностью и достаточно изменчивыми характеристиками.

Пустотные плиты Покров ЖБИ

ЖБИ покров владимировская область Фундаментные блоки, подушки, пустотные, дорожные, плоские, плиты, перемычки, Прогоны, Лотки, кольца колодца, пасынки, сваи, элементы оград, заборы, бетон, раствор, песок намывной

ЖБИ покров владимировская область Фундаментные блоки, подушки, пустотные, дорожные, плоские, плиты, перемычки, Прогоны, Лотки, кольца колодца, пасынки, сваи, элементы оград, заборы, бетон, раствор, песок намывной   Наша компания «Покровский ЗЖБИ» предлагает Вашему вниманию плиты железобетонные пустотные.   Железобетонные пустотные плиты перекрытия применяются в зданиях, возводимых по действующим проектам. Железобетонные плиты перекрытий изготавливаются только в заводских условиях и предназначены для применения в перекрытиях и покрытиях многоэтажных жилых, общественных и производственных зданий с несущими стенами, сборным или сборно-монолитным каркасом. Это плиты перекрытия пустотные (с круглыми пустотами). Что необходимо знать про размер плит перекрытия? Это высокая точность габаритных размеров и возможность изготовления различных типоразмеров по длине с любым шагом. Монтаж плит перекрытий предполагает возможность формирования отверстий в перекрытиях для пропуска вентиляционных и санитарно-технических блоков за счет применения укороченных плит, а также выполнение этих отверстий стандартной ширины. Основные технические характеристики и преимущества — плиты перекрытия имеют высокие прочностные характеристики, а технология производства обеспечивает строгое соблюдение заданных геометрических параметров. Расшифровка маркировки: 63-12-8, 55 — длинна 6м. 30см., 12 — ширина 1 м. 20см, 8 — нагрузка 800 кг. на метр.   Большое внимание мы уделяем запросам, потребностям и пожеланиям  заказчиков. Более подробную информацию по ценам, скидкам и другим интересующим Вас вопросам Вы получите при обращении к нашим менеджерам. Наши цены на изделия Наименование изделия Цена с НДС Размеры Вес Объем В*Ш*Д,мм ПК 24-12-8A|||т прайс 220*1190*2380 0,87 0,63 ПК 24-15-8A|||т прайс 220*1490*2380 1,15 0,79 ПК 27-10-8A|||т прайс 220*990*2680 0,76 0,585 ПК 27-12-8A|||т прайс 220*1190*2680 0,97 0,705 ПК 27-15-8A|||т прайс 220*1490*2680 1,29 0,885 ПК 30-10-8A|||т прайс 220*990*2980 0,83 0,65 ПК 30-12-8A|||т прайс 220*1190*2980 1,08 0,78 ПК 30-15-8A|||т прайс 220*1490*2980 1,43 0,98 ПК 33-10-8A|||т прайс 220*990*3280 0,92 0,715 ПК 33-12-8A|||т прайс 220*1190*3280 1,22 0,857 ПК 33-15-8A|||т прайс 220*1490*3280 1,53 1,09 ПК 36-10-8A|||т прайс 220*990*2580 1,00 0,78 ПК 36-12-8A|||т прайс 220*1190*3580 1,28 0,934 ПК 36-15-8A|||т прайс 220*1490*3580 1,70 1,17 ПК 39-12-8A|||т прайс 220*1190*3880 1,39 1,016 ПК 39-15-8A|||т прайс 220*1490*3880 1,84 1,27 ПК 42-10-8A|||т прайс 220*990*4180 1,18 0,91 ПК 42-12-8A|||т прайс 220*1190*4180 1,50 1,1 ПК 42-15-8A|||т прайс 220*1490*4180 1,93 1,37 ПК 45-10-8A|||т прайс 220*990*4480 1,26 0,975 ПК 45-12-8A|||т прайс 220*1190*4480 1,60 1,17 ПК 45-15-8A|||т прайс 220*1490*4480 2,11 1,46 ПК 48-10-8ATVT прайс 220*990*4780 1,40 1,04 ПК 48-12-8ATVT прайс 220*1190*4780 1,70 1,25 ПК 48-15-8ATVT прайс 220*1490*4780 2,25 1,56 ПК 51-10-8ATVT прайс 220*990*5080 1,48 1,1 ПК 51-12-8ATVT прайс 220*1190*5080 1,80 1,33 ПК 51-15-8ATVT прайс 220*1490*5080 2,39 1,66 ПК 54-10-8ATVT прайс 220*990*5380 1,58 1,17 ПК 54-12-8ATVT прайс 220*1190*5380 1,90 1,41 ПК 54-15-8ATVT прайс 220*1490*5380 2,53 1,76 ПК 57-10-8ATVT прайс 220*990*5680 1,65 1,24 ПК 57-12-8ATVT прайс 220*1190*5680 2,00 1,5 ПК 57-15-8ATVT прайс 220*1490*5680 2,65 1,86 ПК 60-10-8ATVT прайс 220*990*5980 1,73 1,3 ПК 60-12-8ATVT прайс 220*1190*5980 2,11 1,56 ПК 60-15-8ATVT прайс 220*1490*5980 2,80 1,96 ПК 63-10-8ATVT прайс 220*990*6280 1,83 1,37 ПК 63-12-8ATVT прайс 220*1190*6280 2,21 1,644 ПК 63-15-8ATVT прайс 220*1490*6280 2,94 2,06 ПК 68-12-8ATVT прайс 220*1190*6780 2,425 1,79 ПК 68-15-8ATVT прайс 220*1490*6780 3,10 2,24 П 72-12-8ATVT прайс 220*1190*7180 2,53 1,84 П 72-15-8ATVT прайс 220*1490*7180 3,35 2,38 П 72-15-12,5 АТVт прайс 220*1490*7180 3,35 2,38 Наши координаты: Наш адрес: 601123, Россия, Владимирская область, г. Покров, ул. Франца Штольверка, д. 16 Наши телефоны: (49243) 6-42-71, (920) 917-17-24 E-Mail: [email protected] Контактное лицо: Светлана,  Екатерина,  Надежда.

Плиты перекрытия пустотные: характеристики и конструкция

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

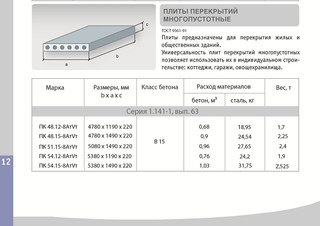

Стоимость плит

Маркировка	Размеры: Д×Ш×В, см	Вес, кг	Несущая способность, кг/м2	Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8	158×99×22	520	800	2940
ПК-30. 10-8	298×99×22	880	6000
ПК-60.18-8	598×178×22	3250	13340
ПК-90.15-8	898×149×22	4190	40760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8	238×120×22	380	800	3240
ПБ 30.12-12	298×120×22	470	1200	3950
ПБ 100.15-8	998×145×22	2290	800	29100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т	597×149×25	1230	500	12800
4ПГ 6-4 АтVт	597×149×30	1500	820	14150

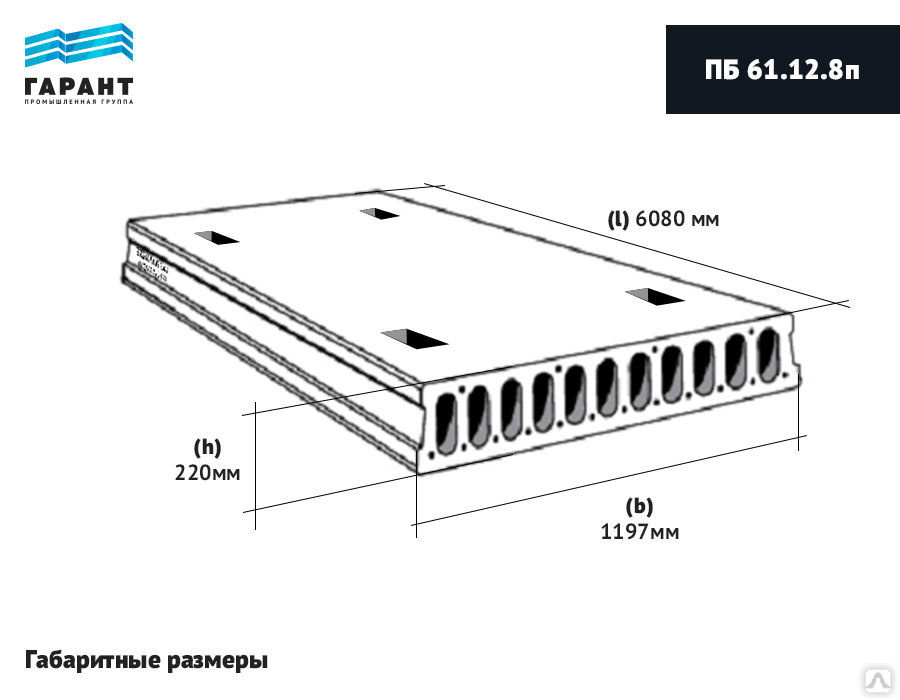

Плиты перекрытия ПБ и ПК — в чем разница?

› Малоэтажное строительство › Перекрытие

23.05.2019

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

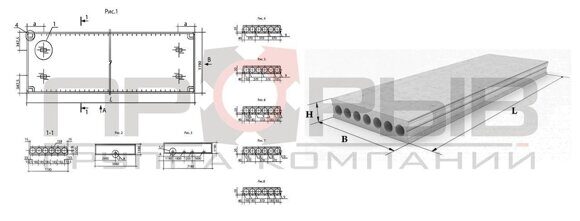

Свойства продукции, обозначаемой ПК

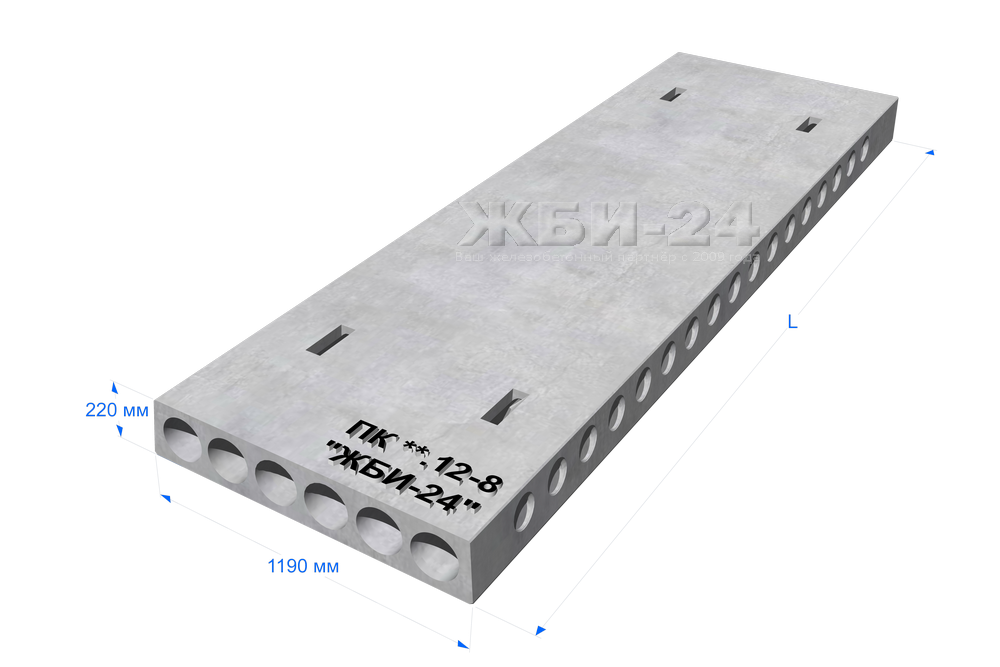

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
4. По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
5. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
6. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
7. Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Плиты перекрытия ПБ и ПК — в чем разница? Ссылка на основную публикацию

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

• цементно-песчаные стяжки;
• перегородки из гипсобетона;
• масса напольного покрытия или панелей;
• теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.

Минимальное опирание плит перекрытия

Глубина опирания панелей, выполненных по Серии 1.141 – 1 выпуску 64 должна быть от 90 мм до 250 мм

Величина опирания должна быть указана в проекте. (часто 120мм — ширина кирпича).

Опирание железобетонных плит на стены выполненные из пеноблоков осуществляется через бетонный армированный пояс.

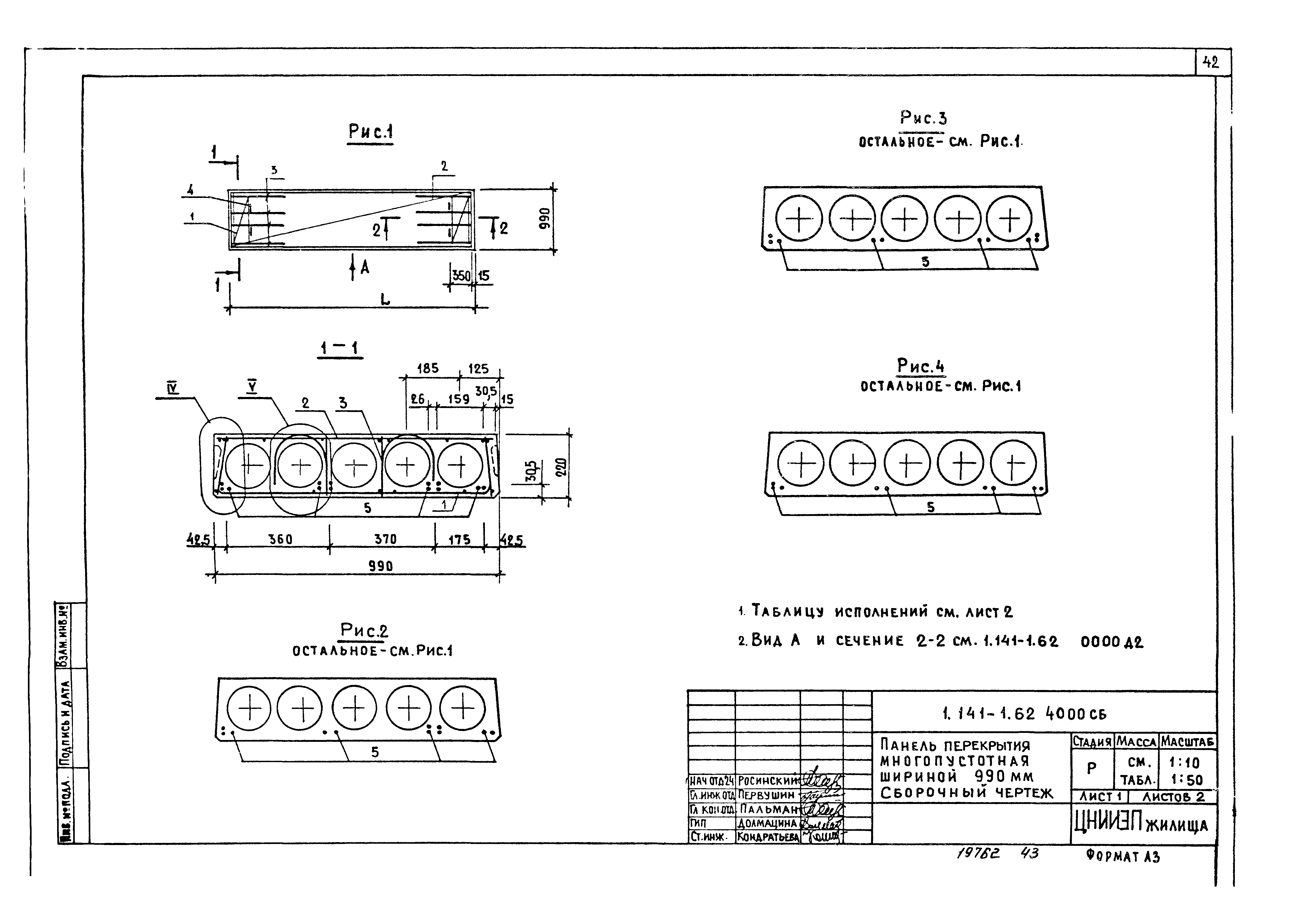

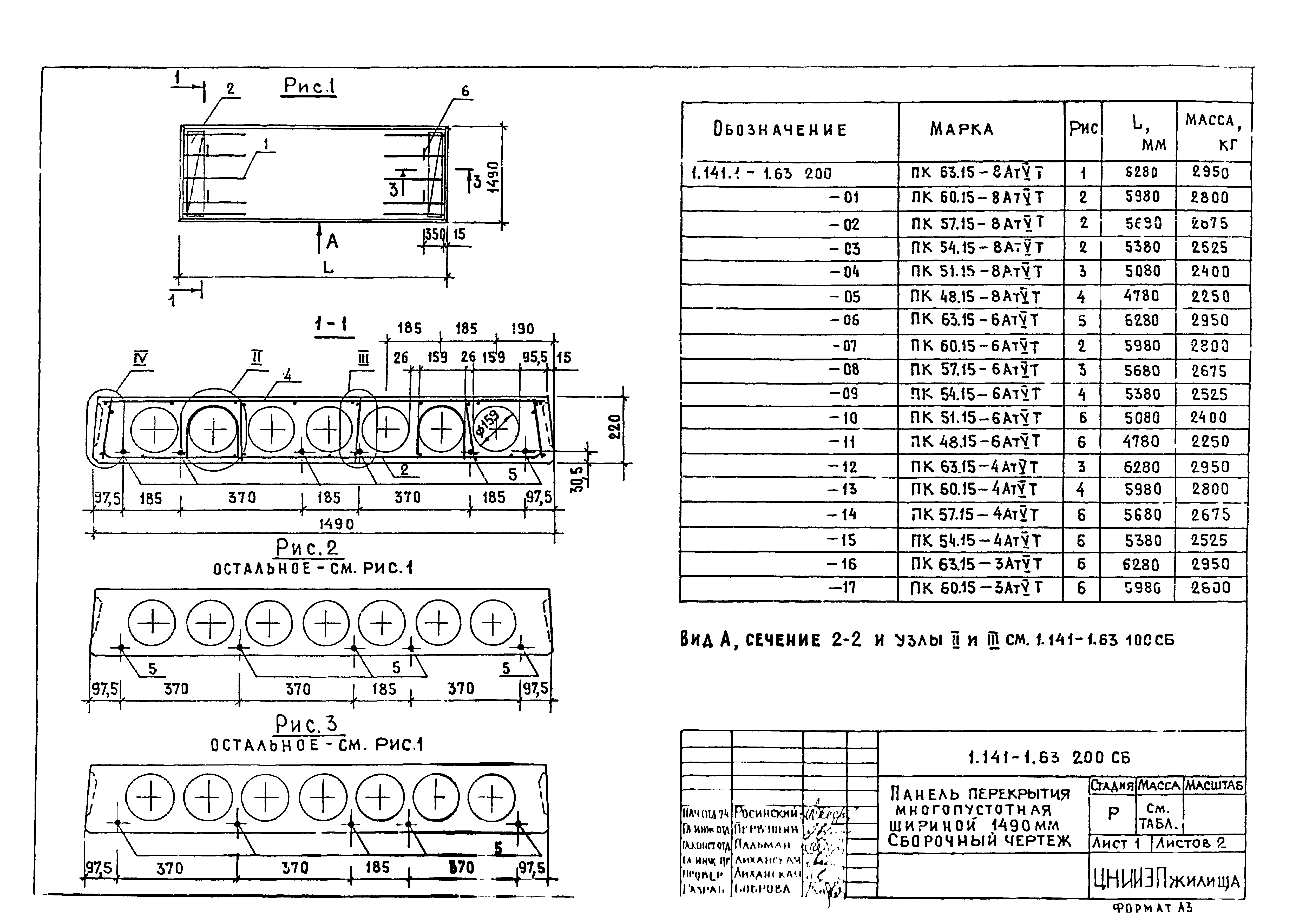

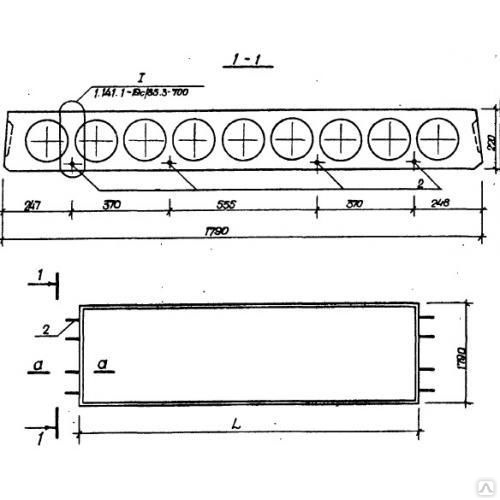

Скачать Серия 1.141-1 выпуск 60 «Панели с круглыми пустотами и длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-III и Вр-1.
Рабочие чертежи»

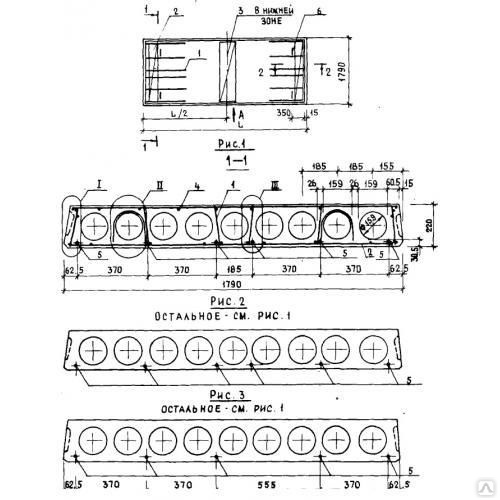

Скачать Серия 1.141-1 выпуск 64 «Предварительно напряженные панели с круглыми пустотами длиной 6280, 5980, 5680, 5380, 5080, 4780 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-IV. Рабочие чертежи»

Что ещё почитать на сайте:

Фундамент из блоков ФБС пошаговая инструкция. Армирование ленточного фундамента, гидроизоляция.

Временный забор строительного участка. Ограждение

Требования к ограждению строительной площадки. Примеры и фото ограждений.

Виды плит перекрытия, размеры, ГОСТ: основные нормы

Всё большую популярность набирают монолитно-каркасные здания, суть которых состоит в формировании одной непрерывной плиты по всей поверхности этажа. Главные недостатки монолитной конструкции – дороговизна, необходимость создания предварительного каркаса и безостановочный процесс заливки бетона. Именно поэтому готовые железобетонные изделия не теряют актуальности и активно используются, особенно в частной застройке.

Помимо этого, более низкие цены бетонных плит перекрытия и размеры изделий, которых представлено большое количество в торговых точках, позволяют выбрать подходящий вариант для каждой конкретной стройки в зависимости от выделенного бюджета и архитектурной задумки. Плиты легко монтируются и способствуют ускорению процесса возведения зданий, а для их укладки не требуется проведения дополнительных монтажных работ. Другим значимым преимуществом считается отсутствие усадки у железобетонных плит перекрытия.

Сплошные плиты отличаются высоким уровнем прочности, большой массой и низкими звуко- и теплоизоляционными свойствами.

Такие конструкции характеризуются повышенными показателями жёсткости, они устойчивы к влаге и перепадам температур, имеют высокие тепло- и звукоизоляционные свойства. При строительстве жилых зданий используются и газонепроницаемые структуры. В большинстве случаев допустимая нагрузка на плиты перекрытия составляет 800 кг/м², а максимальное давление, на которое рассчитаны изделия, начинается от 8 кПа. Так как дома, построенные с использованием плит перекрытия, строятся давно, то можно отметить и продолжительный срок эксплуатации. В предложенном списке рассмотрены основные виды и размеры плит перекрытий по ГОСТу:

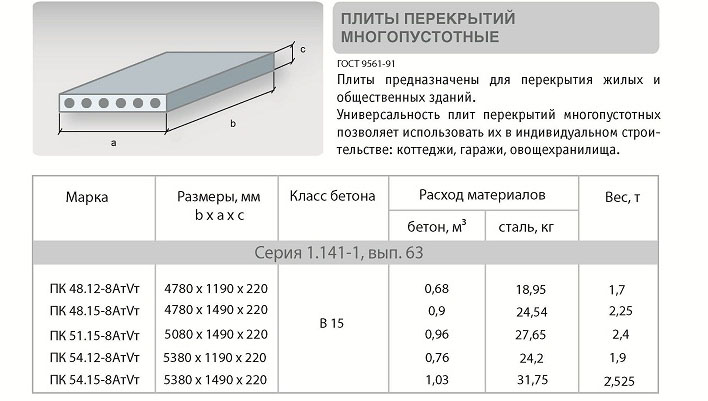

1. Многопустотные. Имеют ширину от 1 до 3,6 м, длину от 1,7 до 9 м. Толщина, в зависимости от модели, изменяется от 16 до 30 см. Отличаются присутствием полых сквозных отверстий.

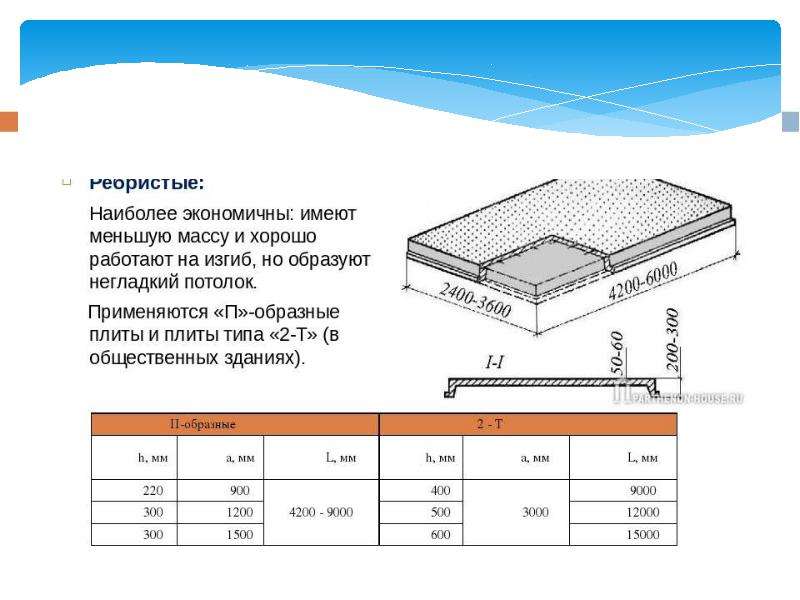

2. Сборные ребристые. По нормам ГОСТа размеры ребристых плиты перекрытия представлены такими параметрами, как высота – до 40 см, ширина – до 3 м, длина варьируется от 6 до 18 м.
3. Сплошные доборные конструкции. Длина – от 1,8 до 5 м, высота – 12-16 см.

Обратите внимание! Все характеристики и размеры ЖБИ (плит перекрытия) регулируются нормами ГОСТ 21924. 2-84. В зависимости от типа изделия дополнительно могут оборудоваться выпусками арматуры, а также местными вырезами и отверстиями.
Размеры железобетонной плиты перекрытия ребристого типа диктуются длиной и шириной комнаты

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники

Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники. Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн. К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана

К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана.

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями

Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

• бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
• стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

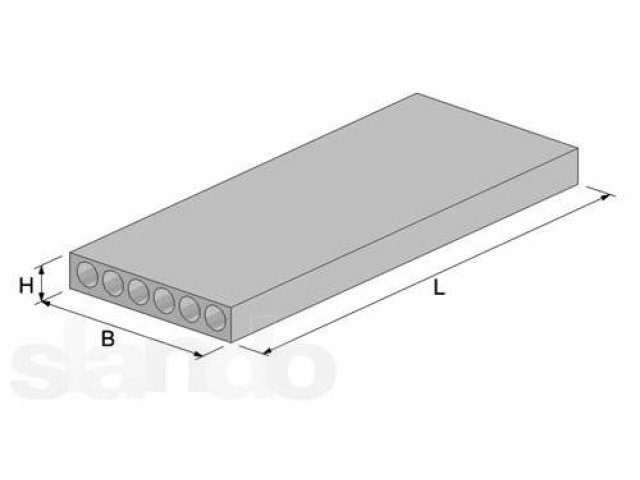

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

• правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
• наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
• конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
• габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
• количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

• упрощают процесс укладки инженерных коммуникаций;
• повышают теплоизоляционные свойства межэтажного перекрытия;
• предотвращают проникновение в помещение внешних шумов.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления. Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Плиты перекрытия ПК и ПБ – железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.

Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

Для строительства своего дома я использовал плиты для перекрытий ПК и ПНО, присматривался и даже ездил на завод смотреть плиты изготовленные по безопалубочной технологии сокращенно ПБ. Решить из чего или из каких плит будут ваши перекрытия вы должны еще на стадии проектирования потому что плиты имеют стандартные размеры. Если у вас уже есть проект и вы строите не внося в проект изменений то в нормальной проектной документации учтены размеры плит и их количество.

Классификация согласно ГОСТ

Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.

Классификация изделий ведется по всем показателям:

• Тип конструкции.
• Габаритные размеры.
• Класс используемой арматуры.
• Вид бетона.
• Дополнительная стойкость к внешним воздействиям.
• Конструктивные особенности.

В статье можно узнать о размерах плит перекрытия пустотных по госту.

Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.

Тип конструкции согласно классификации ГОСТ

Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.

Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи.  О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.

Основные обозначения типа конструкции железобетонных изделий:

№ п/п:	Условное обозначение:	Наименование изделия:
1.	С	Сваи.
2.	Ф	Фундаменты (столбчатые, плиточные).
3.	ФЛ	Фундаменты ленточные.
4.	ФО	Фундаменты под оборудование.
5.	ФБ	Фундаментные блоки.
6.	БФ	Балки фундаментные.
7.	К	Колонны.
8.	КЭ	Колонные эстакады (для трубопроводов).
9.	Р	Ригели.
10.	Б	Балки (общее обозначение).
11.	БК	Балки под краны.
12.	БО	Балки обвязочные.
13.	БП	Балки подстропильные.
14.	БС	Балки стропильные.
15.	БЭ	Балки под эстакады.
16.	БТ	Балки тоннелей.
17.	ФП	Фермы подстропильные.
18.	ФС	Фермы стропильные.
19.	П	Плиты перекрытий монолитные.
20.	ПД	Плиты днищ тоннелей и каналов под коммуникации.
21.	ПТ	Плиты перекрытий тоннелей и каналов под коммуникации.
22.	ЛК	Лотки каналов.
23.	ПК	Питы перекрытия с круглыми пустотами.
24.	ПП	Плиты под парапет.
25.	ПО	Плиты под окна.
26.	ОП	Опорные подушки.
27.	ЛМ	Лестничные марши.
28.	ЛП	Лестничные площадки.
29.	ЛС	Лестничные ступени.
30.	ЛБ	Лестничные балки, косоуры.
31.	СБ	Стеновые блоки.
32.	СБЦ	Стеновые блоки цокольные.
33.	ПС	Панели стеновые.
34.	ПГ	Панели перегородок.
35.	ПР	Перемычки.
36.	СТ	Стенки под опоры.
37.	Ш	Шпалы железобетонные для железной дороги.
38.	Т	Трубы железобетонные безнапорные раструбные.
39.	ТФ	Трубы железобетонные безнапорные фальцевые.
40.	ТН	Трубы железобетонные напорные виброгидропрессованные.
41.	БТ	Бетонные трубы.

Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.

Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства

• силикатный;
• легкий;
• тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

• безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
• опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры – РТС-тендер

ГОСТ 26434-2015

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МКС 91.080.40

Дата введения 2017-01-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

(Поправка. ИУС N 12-2021).

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-85*

________________

* Вероятно, ошибка оригинала. Следует читать: ГОСТ 26434-85. — Примечание изготовителя базы данных.

6 ПЕРЕИЗДАНИЕ. Июль 2017 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www. gost.ru)

ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2021 год

Поправка внесена изготовителем базы данных

Настоящий стандарт устанавливает типы, основные размеры и параметры плит перекрытий, общие технические требования к ним.

Настоящий стандарт распространяется на сборные железобетонные плиты перекрытий, изготовляемые из конструкционного тяжелого и легкого бетонов (далее — плиты) и предназначенные для несущей части перекрытий жилых зданий.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на плиты конкретных типов.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.

3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.

3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.

3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.

4.1 Плиты подразделяют на следующие типы:

— сплошные однослойные:

— 1П — плиты толщиной 120 мм,

— 2П — плиты толщиной 160 мм;

— многопустотные:

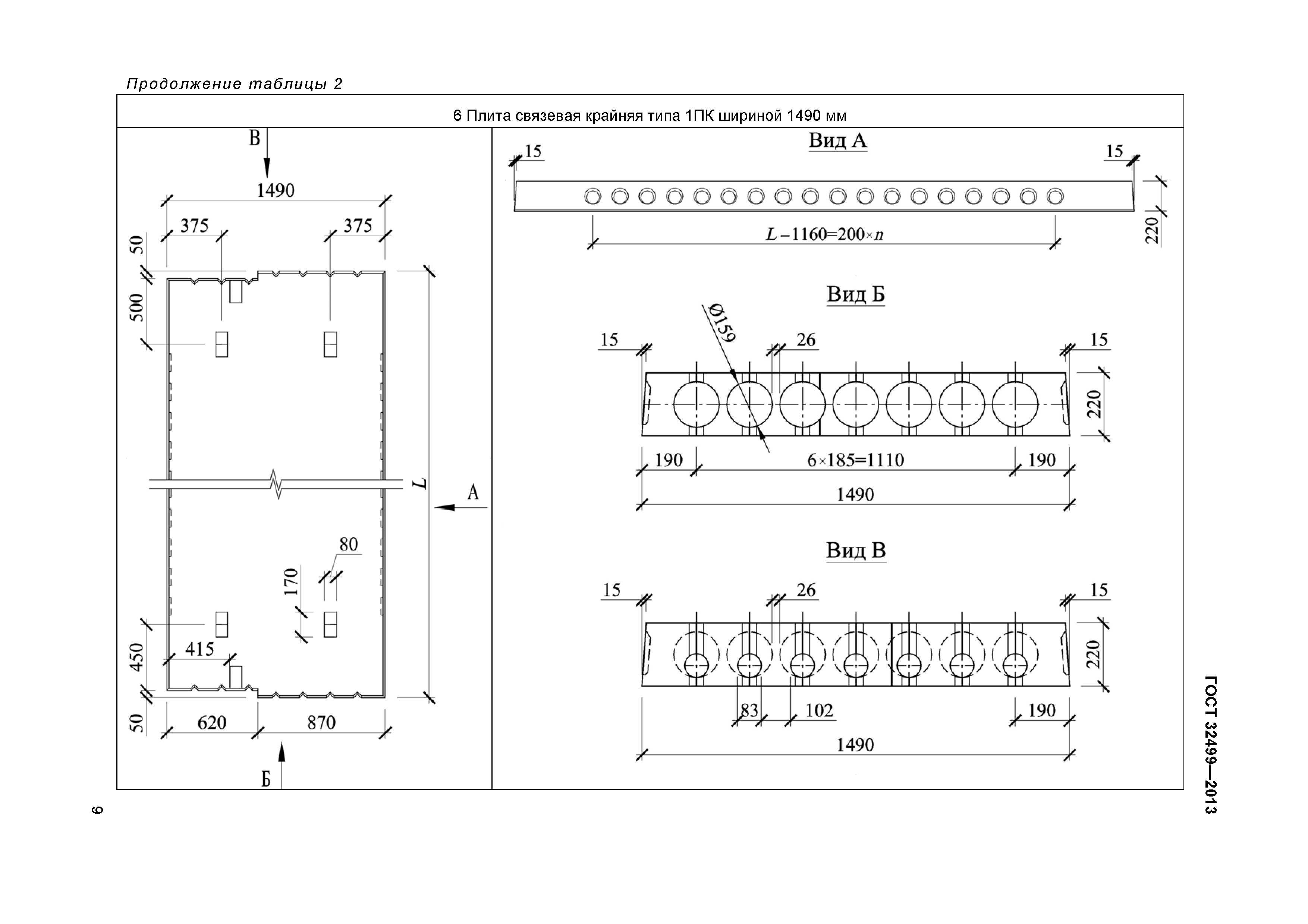

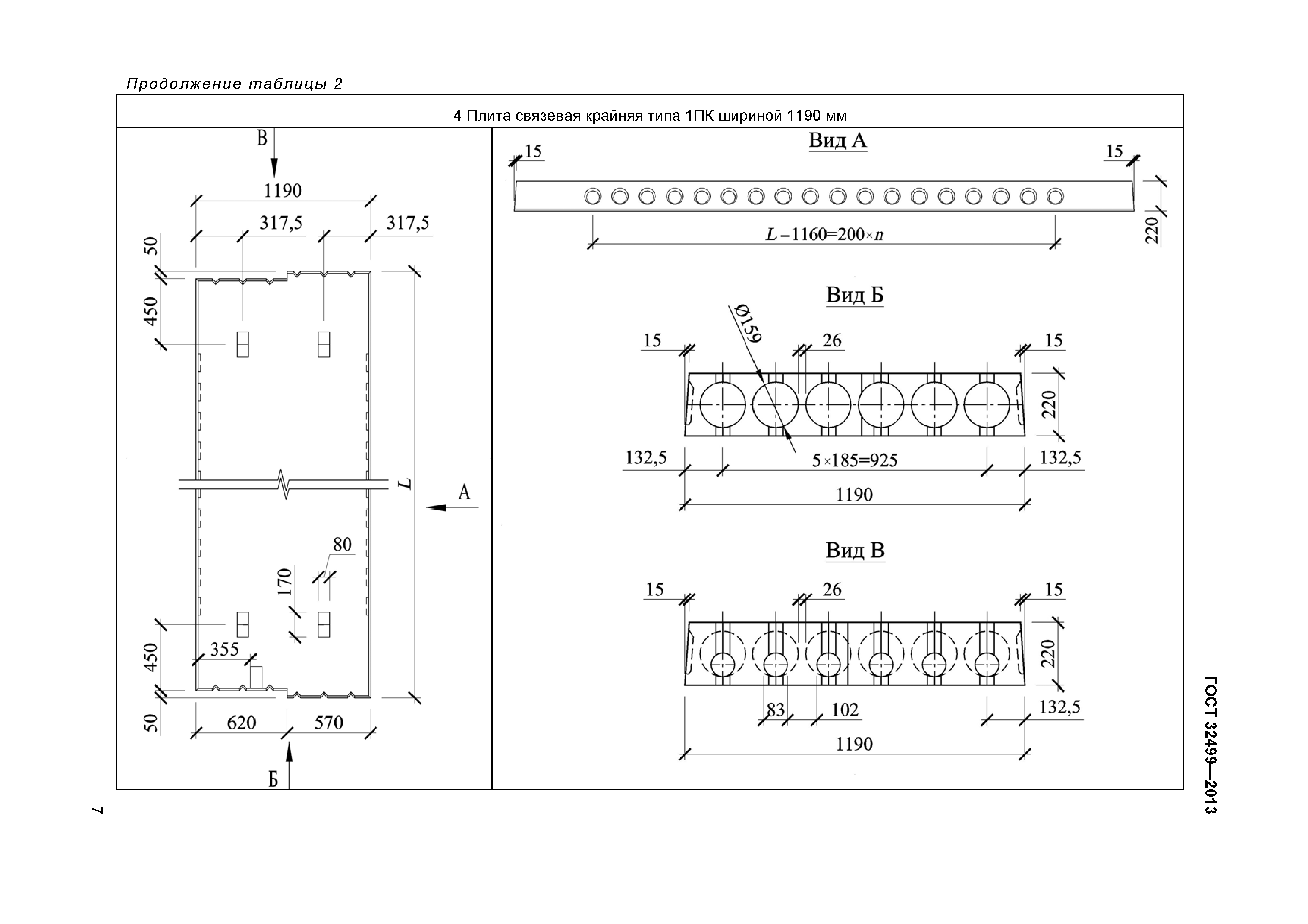

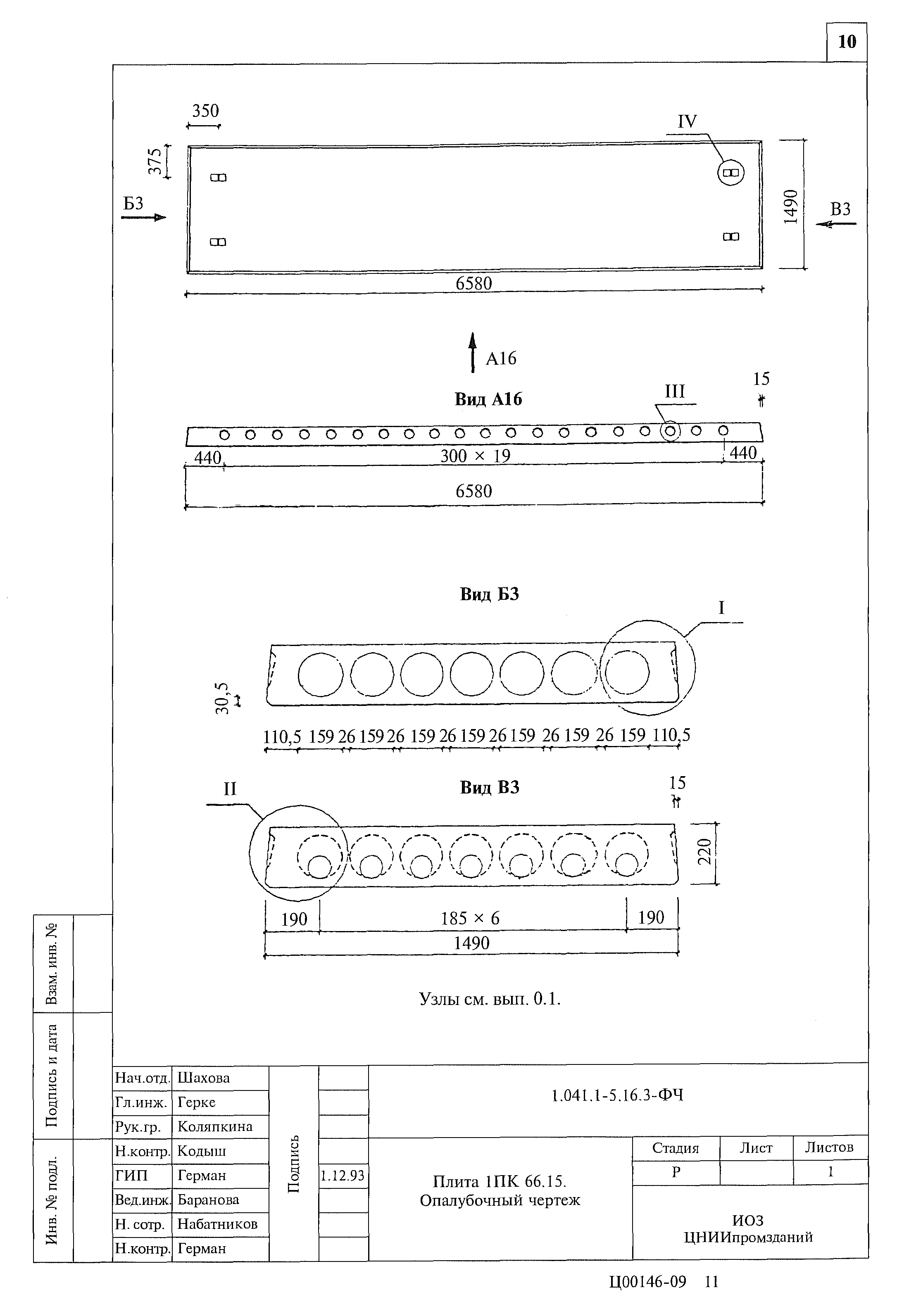

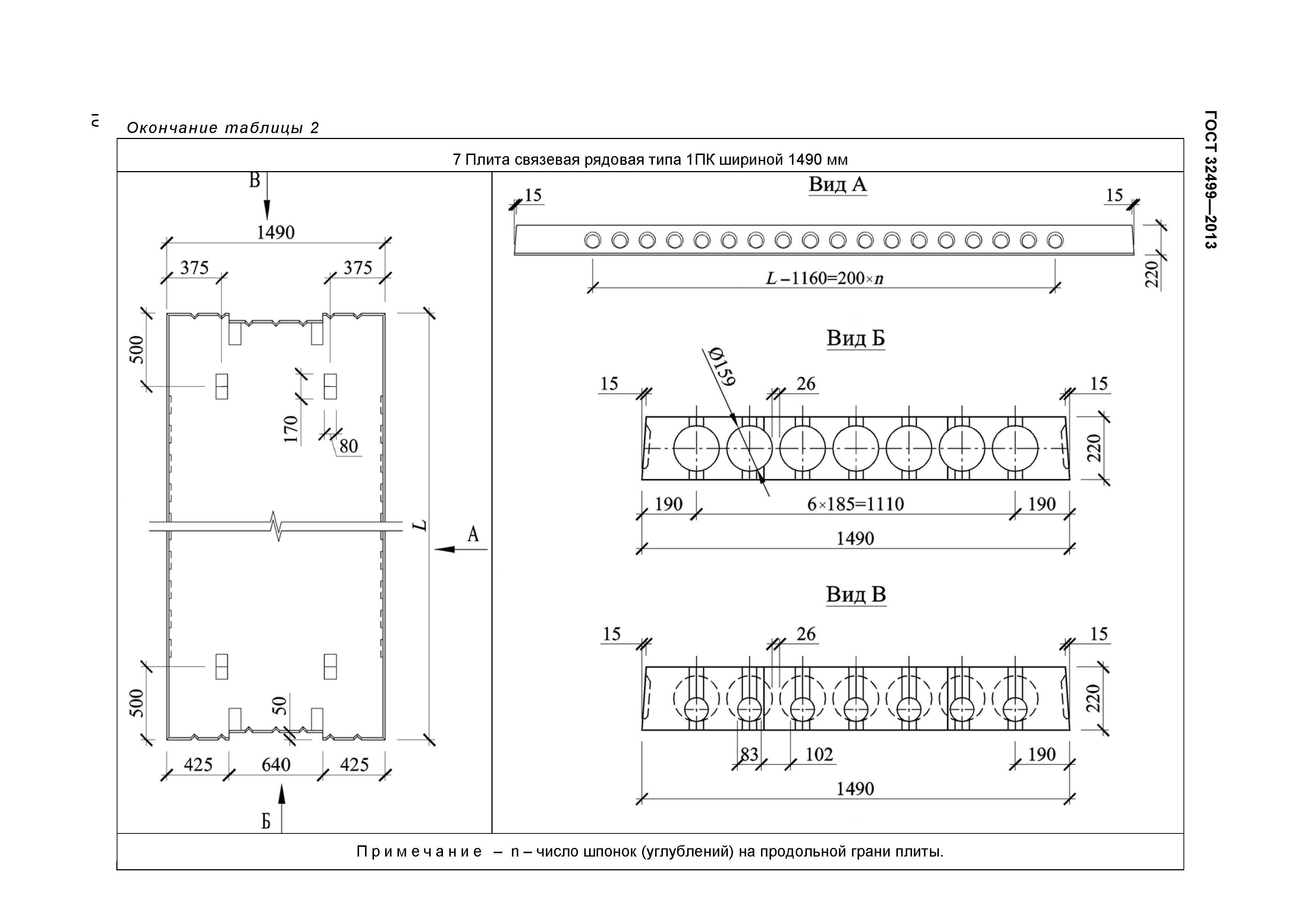

— 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм,

— 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,

— ПБ — плиты толщиной 220 мм безопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

4.2 Плиты типов 1П, 2П и, при условии стендового формования, 1ПК, 2ПК могут быть предусмотрены для опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.

4.3 В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.

Таблица 1

4.5 Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания, указанному на рисунке 1.

В случаях, когда во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или половины координационного размера вставки, указанному на рисунке 2.

— координационная длина плиты; L и В — расстояние между поперечными и продольными координационными осями здания соответственно

Рисунок 1

1 — координационные оси здания; 2 — разбивочная ось здания; а — расстояние между парными координационными осями; — координационная длина плиты; L и В — расстояние между поперечными и продольными координационными осями здания соответственно; L’ и В’ — расстояние между поперечными и продольными разбивочными осями здания соответственно

Рисунок 2

4. 6 Конструктивные длину и ширину плит следует принимать равными соответствующим координационным размерам, указанным на рисунках 1, 2 и в таблице 1, уменьшенным на размер зазора между смежными плитами — , указанный в таблице 2.

При наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса, вентиляционные каналы и др.), конструктивную длину плит следует принимать равной соответствующему координационному размеру, указанному на рисунках 1, 2 и в таблице 1, уменьшенному на размер зазора разделяющего элемента — , указанный в таблице 2.

4.7 Форма и размеры плит типа ПБ должны соответствовать установленным рабочими чертежами плит, разработанными в соответствии с параметрами формовочного оборудования предприятия — изготовителя этих плит.

4.8 Дополнительные размеры, учитываемые при определении конструктивных размеров плиты, приведены в таблице 2.

Таблица 2

4. 9 В случае перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плиты, опираемой на всю толщину стены лестничной клетки в крупнопанельных зданиях с поперечными несущими стенами и т.д.), конструктивную длину следует принимать равной соответствующей координационной длине, указанной в таблице 1 и увеличенной на размер — , указанный в таблице 2.

5.1 Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0; 8,0 кПа (соответственно 300, 450, 600, 800 кгс/м).

5.2 На рабочих чертежах плит, применяемых в конкретном здании, указывают расположение закладных деталей, выпусков арматуры, местных вырезов, отверстий и других конструктивных деталей.

5.3 Показатели расхода бетона и стали плиты должны соответствовать указанным на рабочих чертежах с учетом возможных уточнений, вносимых проектной организацией в установленном порядке.

5.4 Плиты должны обеспечивать предел огнестойкости согласно требованиям действующих нормативных документов и технической документации в зависимости от требуемой огнестойкости здания.

__________________

На территории Российской Федерации действует СП 112.13330.2012* «СНиП 21.01-97 Пожарная безопасность зданий и сооружений».

* Вероятно, ошибка оригинала. Следует читать: СП 112.13330.2011. — Примечание изготовителя базы данных.

Предел огнестойкости плит указывают на рабочих чертежах.

5.5 Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779 с учетом положений ГОСТ 26433.0.

Требования к качеству бетонных поверхностей и внешнему виду плит устанавливаются по ГОСТ 13015 и должны быть записаны в заказе на изготовление.

Категория нижней потолочной бетонной поверхности плит — А2, A3 по ГОСТ 13015.

5.6 Индексы изоляции воздушного шума плит и приведенный уровень ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия с учетом действующих нормативных документов и технической документации, приведены в таблице 3.

___________________

На территории Российской Федерации действует СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума».

Таблица 3

5.7 Конструкции пола, применяемые в перекрытиях в зависимости от типа плиты перекрытия, приведены в таблице А.1 приложения А.

5.8 Плиты следует обозначать марками в соответствии с ГОСТ 23009. При установлении обозначений необходимо учитывать следующие положения.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и габаритных размеров — конструктивные длину и ширину.

Конструктивные длину и ширину плиты указывают в дециметрах (округляя до целого числа), а толщину — в сантиметрах.

Во второй группе указывают:

— значение расчетной нагрузки в килопаскалях,

— класс напрягаемой арматуры — для предварительно напряженных плит.

Для плит, изготовляемых из легкого бетона, дополнительно указывают вид бетона, обозначаемый прописной буквой «Л».

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит, их стойкость к сейсмическим и другим воздействиям, обозначения конструктивных особенностей плит, таких как вид и расположение арматурных выпусков, закладных изделий и др. Особые условия применения плит обозначают прописными буквами, конструктивные особенности плит — строчными буквами или арабскими цифрами.

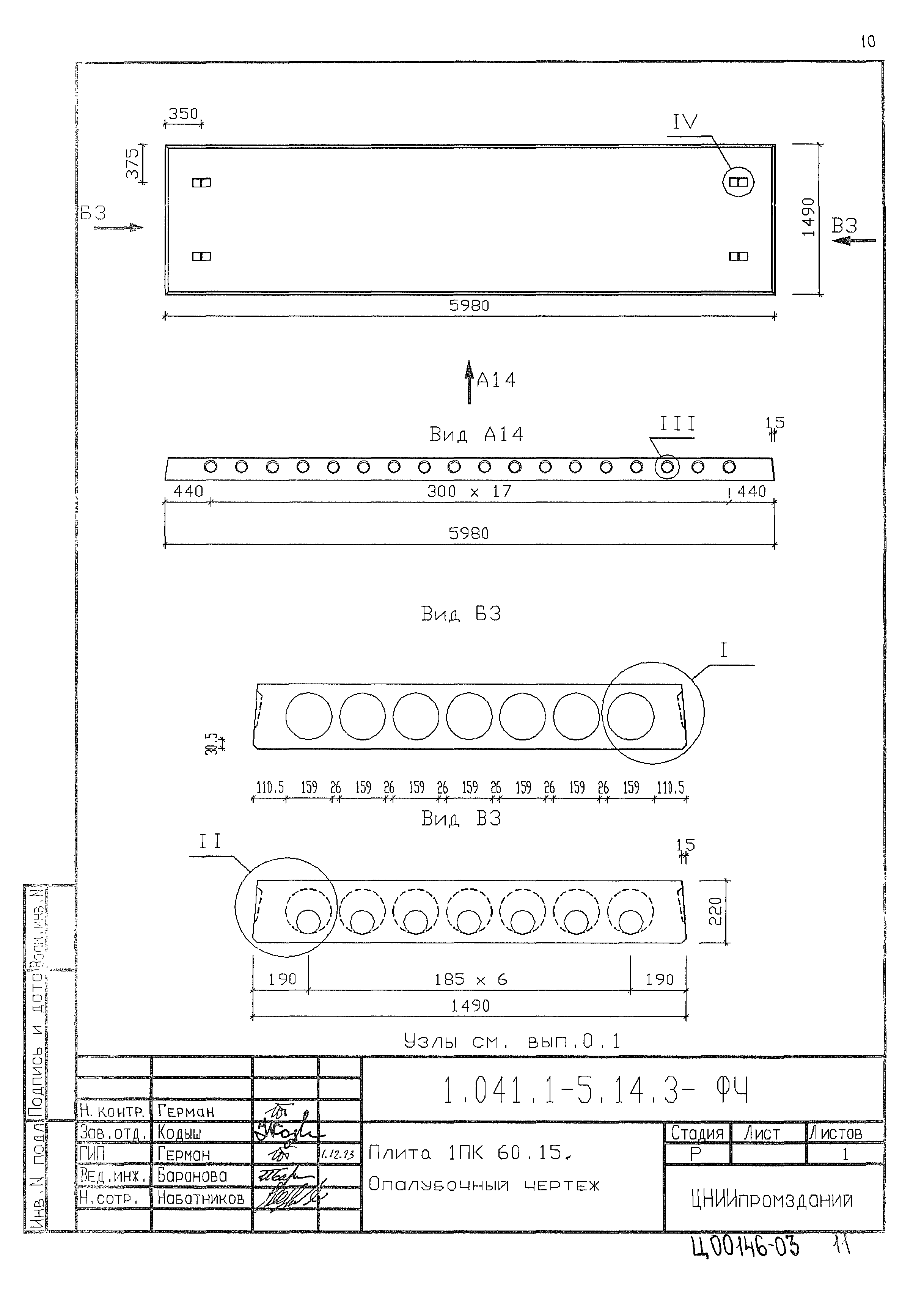

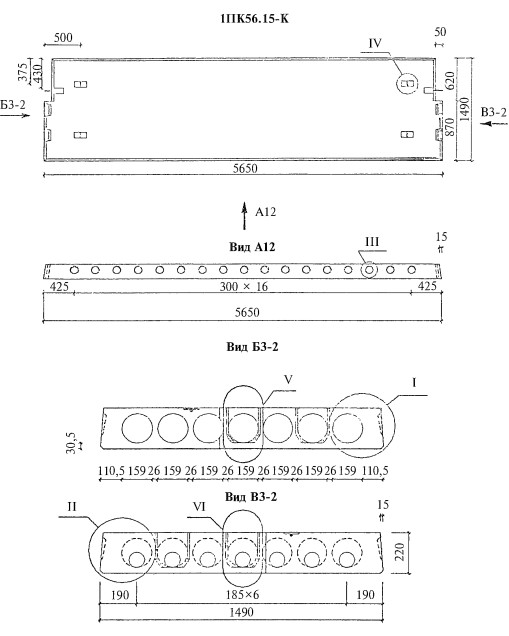

Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м), изготовляемой из тяжелого бетона с напрягаемой арматурой класса А800 (Aт-V):

1ПК 60.15-4,5А800

То же для плиты, изготовляемой из легкого бетона:

1ПК 60.15-4,5А800Л

То же для плиты, опираемой по трем сторонам:

1ПК 60. 15-4,5А8003

То же для плиты, опираемой по четырем сторонам:

1ПК 60.15-4,5А8004

Примечание — Допускается изготовлять плиты других размеров и обозначать их марками в соответствии с рабочими чертежами типовых конструкций до их пересмотра.

Приложение А

Таблица А.1

Приложение Б

Б.1 В приложении А применены следующие термины с соответствующими определениями:

Б.1.1 однослойный пол: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного непосредственно на плиты перекрытия.

Б.1.2 однослойный пол по выравнивающей стяжке: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного на выравнивающую стяжку, выложенную непосредственно на плиты перекрытия.

Б.1.3 плавающий пол: Пол, состоящий из покрытия, жесткого основания в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упруго-мягких или сыпучих материалов, уложенных на плиты перекрытия.

Б.1.4 пустотный пол: Пол, состоящий из твердого покрытия по лагам и звукоизоляционных прокладок, уложенных на плиты перекрытия.

Б.1.5 беспустотный слоистый пол: Пол, состоящий из твердого покрытия и тонкой звукоизоляционной прослойки, уложенных непосредственно на плиты перекрытия или на выравнивающую стяжку.

Редакция документа с учетом
изменений и дополнений подготовлена
АО «Кодекс»

Детали и соединения — Многопустотные плиты

A-01 Детали соединения компоновки — многопустотные плиты

A-01 Детали соединения компоновки — многопустотные плиты

A-02 Детали компоновки соединений — многопустотные плиты

A-02 Детали соединения компоновки — многопустотные плиты

A-03 Детали компоновки соединений — многопустотные плиты

A-03 Детали компоновочных соединений — многопустотные плиты

A-04 Детали компоновки соединений — многопустотные плиты

A-04 Детали компоновочных соединений — многопустотные плиты

A-05 Детали компоновки соединений — многопустотные плиты

A-05 Детали компоновочных соединений — многопустотные плиты

A-06 Детали компоновки соединений — многопустотные плиты

A-06 Детали соединения компоновки — многопустотные плиты

A-07 Детали компоновки соединений — многопустотные плиты

A-07 Детали компоновочных соединений — многопустотные плиты

B-01 Детали соединения компоновки — многопустотные плиты

B-01 Детали соединения компоновки — многопустотные плиты

B-02 Детали соединения компоновки — многопустотные плиты

B-02 Детали соединения компоновки — многопустотные плиты

B-03 Детали компоновки соединений — многопустотные плиты

B-03 Детали соединения компоновки — многопустотные плиты

B-04 Детали компоновки соединений — многопустотные плиты

B-04 Детали соединения компоновки — многопустотные плиты

B-06 Детали соединения компоновки — многопустотные плиты

B-06 Детали соединения компоновки — многопустотные плиты

B-07 Детали компоновочных соединений — многопустотные плиты

B-07 Детали соединения компоновки — многопустотные плиты

L-01 Детали соединения компоновки — многопустотные плиты

L-01 Детали соединения компоновки — многопустотные плиты

L-02 Детали компоновки соединений — многопустотные плиты

L-02 Детали соединения компоновки — многопустотные плиты

Детали соединения Linteau12-2 — Многопустотные плиты

Детали соединения Linteau12-2 — многопустотные плиты

Детали соединения Linteau203-2 — Многопустотные плиты

Детали соединения Linteau203-2 — многопустотные плиты

M-01 Детали соединения компоновки — многопустотные плиты

M-01 Детали соединения компоновки — многопустотные плиты

М-01.

M-01.1 Детали компоновочных соединений — многопустотные плиты

M-02 Детали соединения компоновки — многопустотные плиты

M-02 Детали соединения компоновки — многопустотные плиты

M-03 Детали соединения компоновки — многопустотные плиты

M-03 Детали соединения компоновки — многопустотные плиты

M-04 Детали компоновки соединений — Многопустотные плиты

M-04 Детали соединения компоновки – многопустотные плиты

M-05 Детали компоновки соединений — Многопустотные плиты

M-05 Детали соединения компоновки — многопустотные плиты

P-01 Детали соединения компоновки — многопустотные плиты

P-01 Детали соединения компоновки — многопустотные плиты

P-02 Детали соединения компоновки — многопустотные плиты

P-02 Детали соединения компоновки – многопустотные плиты

Детали типичного соединения — Многопустотные плиты

Детали типичного соединения — многопустотные плиты

Детали соединения Dalles8 — Пустотные плиты

Детали соединения Dalles8 — многопустотные плиты

Детали соединения Dalles10 — Пустотные плиты

Детали соединения Dalles10 — многопустотные плиты

Детали соединения Dalles12 — Пустотные плиты

Детали соединения Dalles12 — многопустотные плиты

SM-01 Детали соединения компоновки — многопустотные плиты

SM-01 Детали соединения компоновки — многопустотные плиты

BPC Group

Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с использованием современной технологии экструзии. Сердечники выполнены в толщину, проложенную по длине из специальных стальных труб. Плиты изготавливаются в виде стандартных элементов толщиной 150, 200, 240, 265, 320, 400 и 500 мм. Плиты другой толщины могут быть спроектированы и поставлены. Стандартная ширина плит 1200 мм. Плиты с меньшей шириной могут быть предоставлены в соответствии с проектными требованиями. Длина многопустотных плит составляет примерно до 21 метра в зависимости от условий нагрузки.
Пустотные плиты представляют собой предварительно напряженные железобетонные плиты различной длины и толщины.

на 40-50% легче обычных железобетонных плит тех же размеров. Подсчитано и установлено, что количество бетона в плите является лишним и только увеличивает вес элемента. В пустотелых плитах этот лишний вес снимается с плит путем изготовления сердечников. Уменьшенный вес плит приводит к значительной общей экономии затрат на строительство. Благодаря уменьшенному весу плиты каркас конструкции можно сделать легче. Уменьшенный общий вес каркаса и настила приводит к уменьшению размеров фундаментов.

Помимо экономии стоимости конструкций достигается дополнительная экономия времени. Пока строятся опорные элементы, т.е. балки или стены, пустотные плиты можно изготовить отдельно и установить, когда конструкция будет готова. Это приводит к значительной экономии времени и затрат на строительство.

С небольшими изменениями в торцевых деталях он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

Более длинные пролеты и повышенная прочность многопустотных плит особенно выгодны для зданий с большими пролетами, напр. кинозалы, зрительные залы, автостоянки, торговые комплексы, где требуется беспрепятственное пространство.

Применение

Пустотные плиты используются во всех случаях, когда требуются полы или крыши. HCS также использовались при строительстве фасадов промышленных навесов и ограждающих стен. К ним относятся:

• Коммерческие здания
• Автостоянки
• Кинозалы
• Аудитории
• Жилые комплексы
• Частные дома и виллы
• Промышленные навесы (несущие конструкции из кровельного листа)


• Отсутствие трещин при рабочих нагрузках.
• Отсутствие положительного прогиба при нормальных статических нагрузках.
• Меньший прогиб для сверхналоженных нагрузок.
• Более длинный пролет и более высокие нагрузки, чем у обычных плит той же толщины.
• Более длинный пролет, что означает меньшее количество балок и колонн, что дает больше свободного пространства и экономию для клиента.


Precast Solutions — Канадский институт предварительно напряженного железобетона

Сборный предварительно напряженный железобетон широко используется во всех типах жилых конструкций; в частности, несколько единиц, в которых повторяющееся использование стандартных компонентов, изготовленных на заводе, может быть полностью использовано.

Значительные преимущества превосходной огнестойкости, звукоизоляции, долговечности и низких эксплуатационных расходов, как владельцы, так и проектировщики признают быстрое строительство и привлекательную внешнюю отделку.

Наиболее распространенными элементами перекрытий и крыш являются пустотелые блоки без верха глубиной 205 мм. Эти плиты могут иметь пролет до 9 м и более без промежуточных опор. Более длинные пролеты можно получить, используя пустотелые элементы глубиной 254 мм или 305 мм.

Для гостиниц, мотелей и квартир многопустотные плиты ориентированы либо на пролет между несущими стенами, либо на пролет от центрального коридора до наружной стены.Плиты могут быть консольными до 1,8 м для формирования внешних балконов.

Несущие стены могут быть каменными, сборными железобетонными или монолитными. Использование сборных стен ускоряет процесс возведения. Часто достигаются темпы строительства 1 этажа в неделю и выше. Архитектурные теплоизоляционные панели для наружной отделки здания могут обеспечить прочную, привлекательную и энергоэффективную оболочку. Вспомогательные помещения для отдыха, парковки и конференц-залы обычно строятся с использованием сборного железобетонного каркаса с длиннопролетными элементами крыши и пола.

Библиотека стандартных деталей (Онтарио)

Канадский институт предварительно напряженного/сборного железобетона Стандартная библиотека деталей (Онтарио) Демонстрационная версия содержит 38 чертежей AutoCAD r12. Эти детали охватывают многие типичные структурные приложения. Окончательное использование должно быть проверено зарегистрированным инженером. Библиотека деталей CPCI состоит из трех групп библиотек:

• Детали торцевого подшипника
• Детали бокового подшипника
• Бар, препятствующий вращению

Если у вас есть программа САПР или графическая программа, способная открывать файлы .dwg или .dxf, вы можете загрузить следующие файлы.

Загрузка файлов в формате dwg (416k .zip файл)
Скачать файлы в формате dwf (426k . zip файл)

Примеры изображений

Детали полой доски | Таблицы размахов

Дизайн

Все плиты Hollowcore разработаны в соответствии с требованиями BS 8110. Стандартные плиты Hollowcore имеют минимальную огнестойкость 1 час.Установки изготавливаются со следующей номинальной глубиной 150 мм, 200 мм, 250 мм, 300 мм, 400 мм и 500 мм. Пустотные доски идеально подходят для использования на верхних этажах, так как они легкие и простые в установке.

Чертежи

Longley Concrete предоставит чертежи деталей пустотелых досок перед их изготовлением. На этих чертежах показана конструкция, поддерживающая сборные элементы, расположение служебных вводов и т. д., типичные сечения и нагрузки, на которые рассчитан пол.

Качество

Качество является главной заботой проектировщиков, разработчиков, строителей и, в конечном счете, домовладельцев.Прочность бетонного пола повышает качество дома. Бетонные полы действуют как теплоаккумуляторы, что может снизить расходы на отопление, особенно при использовании систем напольного отопления.

Общая глубина конструкции (мм)	Огнестойкость (часы)	Собственный вес (кН/м²)	Пролеты, указанные ниже, учитывают характеристическую эксплуатационную нагрузку, собственный вес блоков и 2.0 кН/м² для отделки Нормативные эксплуатационные нагрузки (кН/м²) 1,50 2,00 2,50 3,00 4,00 5,00 7,50 10.00 12,50 Эффективный пролет (м) с опорой на 100 мм с обоих концов
150	1	2,25	7,0	6,9	6. 8	6,7	6,5	6,3	5,9	5,3	4,9
150HD	1	3,00	7,0	6,9	6,8	6,7	6,6	6,4	5,7	5,2	4,8
200	1½	2,63	9,0	8,8	8,7	8.6	8,3	8.1	7,5	6,8	6,2
200HD	1½	3,00	9,0	8,9	8,8	8,6	8,4	8,2	7,3	6,7	6.1
250	2	3,33	11,0	10,9	10,7	10,6	10.3	10,1	9,2	8,3	7,7
320	2	3,78	13,2	13,0	12,8	12,7	12,4	12,2	10,9	9,2	7,9
400	2	4,32	15,7	15,5	15,3	15,1	14,8	14. 3	12,9	11,7	10,7

Эта таблица полых пролетов предназначена только для предварительных целей. Другие факторы могут повлиять на характеристики плиты.

Максимальные пролеты могут быть улучшены за счет добавления структурной стяжки.

Соображения:

i) Для композитных полов может потребоваться подпорка

ii) Изогнутость необходимо учитывать при разрешении структурной стяжки

iii) При использовании приведенной выше таблицы

Есть какие-либо вопросы по техническим подробностям, упомянутым выше? Команда экспертов Longley по пустотелым конструкциям будет рада помочь, поэтому свяжитесь с нами сегодня.

— DocShare.tips

ПЛОЩАДКИ ПУСТОЙ СРЕДЫ — Площадки предоставляются CTC для ограничения потока C.I.P. бетон в пустоты плиты. Как правило, перемычка размещается в шести дюймах от концов плиты в пустотах без прорезей для заливки. Плотина размещается в двух футах от концов плиты в пустотах с прорезями для заливки. Это расстояние может быть изменено по мере необходимости для заделки арматуры или для увеличения прочности на сдвиг конца плиты.Чтобы облегчить укладку и укрепление бетонной заливки, CTC рекомендует и обеспечивает блокировку в верхней части пустот в местах, где длина торцевой засыпки превышает 1 фут-6 дюймов. ПОДШИПНИК. два дюйма. CTC рекомендует и поставляет неопреновую торцевую несущую полосу размером 3/8″ x 1/4″ для обеспечения равномерной опоры во время монтажа. Окончательная опора обеспечивается, когда CIP-бетон заполняет оставшееся пространство. ШПОНКИ ДЛЯ ЗАЛИВКИ — Продольные шпонки между соседними плитами должны быть заполнен раствором, чтобы полностью развить сосредоточенное распределение нагрузки и способность к трению при сдвиге системы пустотных плит.CTC рекомендует смесь, состоящую из одной (1) части цемента и трех (3) частей дорожного или строительного песка по весу, с максимальным содержанием воды пять (5) галлонов на мешок цемента. СОПРОТИВЛЕНИЕ БОКОВЫМ НАГРУЗКАМ — Боковые нагрузки могут передаваться через многопустотные плиты на сопротивляющиеся элементы, такие как рамы или сдвиговые стены, за счет действия диафрагмы. Когда бетонное покрытие должно быть установлено поверх плит, диафрагма обычно проектируется так, чтобы находиться в покрытии. В этом случае передача сдвига происходит за счет сдвигового трения, основанного на сетке WWF или другом армировании покрытия.Для систем без верхней части действие диафрагмы создается за счет усиления трения при сдвиге на концах плит, как описано в отчете ICCES ESR2152 и Техническом бюллетене CTA 80B3. Важно детализировать эту арматуру таким образом, чтобы она была эффективно закреплена в системе сопротивления поперечной силе, например, с помощью арматуры, зацепленной за стены, работающие на сдвиг. ПУСТЫЕ ДРЕНАЖНЫЕ ОТВЕРСТИЯ — Пустые дренажные отверстия будут установлены в пустотных плитах. Закройте верхние отверстия перед обратной засыпкой грунтом или заливкой верхнего слоя, чтобы предотвратить попадание материала в пустоты и закупорку стоков. Дренажные отверстия должны быть очищены после завершения заливки торцевого бетона. Подрядчик может залатать дыры, если необходимо, после того, как конструкция будет защищена от атмосферных воздействий. СТРОИТЕЛЬНЫЕ НАГРУЗКИ. После монтажа пустотелые плиты образуют безопасную платформу для рабочих и обычных строительных инструментов. Избегайте укладки других строительных материалов на плиты, швы которых не были залиты раствором и раствор достиг проектной прочности. Ни в коем случае эти материалы не должны превышать 1000 фунтов на одну плиту или 1500 фунтов на любые две смежные плиты без предварительного письменного разрешения.ПРОХОДЫ — CTC рекомендует, чтобы все проходы диаметром менее 6 дюймов для механических, водопроводных, электрических и т. д. устанавливались на месте участвующими специалистами. Рекомендуется предварительно проконсультироваться с архитектором / инженером и CTC, чтобы убедиться, что структурная способность системы CTC рекомендует делать отверстия размером более 6 дюймов во время изготовления плиты. Детализация этих отверстий на проектных чертежах поможет в процессе подачи рабочих чертежей/расчетов. Обратитесь к стр. 15, чтобы узнать о конструктивных особенностях при использовании больших проемов.

19.03.07

ПРОИЗВОДИТЕЛИ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОГО БЕТОНА • ТАКОМА, ВАШИНГТОН

14

IRJET-Запрошенная вами страница не найдена на нашем сайте Выпуск 2 (февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация находится в процессе…

Просмотр статей

IRJET получил «Научный журнал Импакт-фактор: 7.529 » за 2020 год.

Подтвердить здесь

IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством. февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация в процессе…

Просмотр статей

IRJET Получено «Научный журнал Импакт-фактор: 7.529 » за 2020 год.

Подтвердить здесь

IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством. февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация в процессе…

Просмотр статей

IRJET Получено «Научный журнал Импакт-фактор: 7.529 » за 2020 год.

Подтвердить здесь

IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством. февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация в процессе…

Просмотр статей

IRJET Получено «Научный журнал Импакт-фактор: 7.529 » за 2020 год.

Подтвердить здесь

IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством. февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация в процессе…

Просмотр статей

IRJET Получено «Научный журнал Импакт-фактор: 7.529 » за 2020 год.

Подтвердить здесь

IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством. февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация в процессе…

Просмотр статей

IRJET Получено «Научный журнал Импакт-фактор: 7.529 » за 2020 год.

Подтвердить здесь

IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством. февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация в процессе…

Просмотр статей

IRJET Получено «Научный журнал Импакт-фактор: 7.529 » за 2020 год.

Подтвердить здесь

IRJET Получил сертификат регистрации ISO 9001:2008 для своей системы управления качеством. февраль 2022 г.)

Отправить сейчас

IRJET Vol-9 Выпуск 2, февраль 2022 г. Публикация в процессе…

Просмотр статей

IRJET Получено «Научный журнал Импакт-фактор: 7.529 » на 2020 год.

Подтвердите здесь

IRJET получила сертификат регистрации ISO 9001:2008 для своей системы управления качеством.

Что такое пустотные плиты? Использование и технические характеристики

Возможно, вы видели и использовали пустотелые блоки для строительства стен, которые очень эффективны в качестве теплоизоляции и легкого варианта перегородки. Точно так же недавно появилось понятие пустотелых плит или пустотных плит.

на самом деле представляют собой сборные, предварительно напряженные бетонные плиты, имеющие круглые отверстия по всей длине панели.Пустотные плиты иногда также называют пустотелыми плитами или бетонными досками. Пустотные плиты обычно используются при строительстве полов или крыш в многоэтажных зданиях.

Если район, в котором вы планируете строить здание, находится в малосейсмической зоне, и вы хотите иметь сборную железобетонную конструкцию, чтобы обеспечить быструю сдачу проекта, то для вашего здания лучше всего подходит многопустотная плита.

В типичной панельной плите обычно четыре или шесть стержней проходят в продольном направлении. Введение сердечников уменьшит вес панели и, следовательно, всей конструкции. Для повышения прочности панелей несущей плиты вводятся стальные пряди диаметром 12 мм, которые впоследствии будут предварительно напряжены.

Предварительно напряженные сборные многопустотные плиты доступны на рынке различной толщины. В настоящее время доступны пять базовых глубин: 200, 220, 300, 320 и 400 мм.

Строительные системы с использованием многопустотных плит доказали свою эффективность в жилых зданиях, школах, больницах, парковках и всех типах многоэтажных зданий.

Преимущества

имеют множество преимуществ по сравнению с обычной системой плит, некоторые из этих преимуществ заключаются в следующем:

 Быстрое строительство

Поскольку плиты изготавливаются сборными и в основном отливаются на автоматизированных заводах, где не требуется большого количества рабочей силы, а также не требуются затраты на опалубку и опалубку. Нет потери времени на отверждение и ожидание набора прочности плиты перед снятием опалубки. Это снижает стоимость строительства.

Повышенный стандарт качества изготовления

Поскольку рабочая сила требуется только для крепления панелей, а не для заливки, таким образом, можно избежать таких проблем на стройплощадке, как медовый гребень из-за плохой вибрации бетонной массы, сегрегация и кровотечение из-за чрезмерной вибрации, что улучшит качество и срок службы. структуры.

Легкая конструкция

Поскольку сердцевина пустотелой плиты имеет отверстия и пустоты, которые проходят по всей панели, это уменьшает материал, т.е.е. бетона и, таким образом, снижает общий вес конструкции. Этот легкий вес будет учитываться при проектировании, что позволит уменьшить поперечное сечение, что обеспечит максимальную экономичность конструкции.

Нижняя сторона не требует штукатурки или отделки

Поскольку полые плиты предварительно отливаются и обычно отливаются на заводах, поверхность всегда гладкая и очищенная, поэтому нет необходимости штукатурить нижнюю сторону плиты, чтобы получить гладкий и законченный потолок. Вы можете непосредственно применять краски и акустические спреи.

Огнестойкость

В пустотах плиты есть воздух, и, поскольку не будет среды для распространения огня, существует лучшая изоляция огня, которая не только обеспечит поддержание внутренней температуры, но и сохранит прохладу летом.

Использование пустот в качестве электрических проводов

В случае зданий мы все знаем, что HVAC и другие воздуховоды, такие как трубы электроснабжения, газоснабжения и другие инженерные трубы, должны быть встроены в стены и крышу.В традиционных строительных плитах необходимо разместить небольшие каналы для прокладки внутри них проводов. Но в сборных многопустотных плитах это делается заранее.

Обычно 200-метровые панели плит изготавливаются методом экструзии, при котором влажный бетон заливается вместе с предварительно напряженным стальным тросом, который затем режется большой алмазной циркулярной пилой в соответствии с требуемой длиной и шириной.

Иногда многопустотные плиты не предварительно напрягаются, в таких случаях они изготавливаются на карусельных производственных линиях, которые непосредственно изготавливаются точной длины в соответствии с требованиями.
