Плиты перекрытия пустотные: характеристики и конструкция

Содержание

1. Панели перекрытия пустотные – конструктивные особенности
2. Как изготавливают пустотелые плиты
3. Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит
4. Главные характеристики пустотных плит перекрытия
5. Как расшифровывается маркировка бетонных плит перекрытия
6. Размеры перекрывающих плит
7. Какую нагрузку способна выдержать пустотная панель перекрытия
8. Как выполняется монтаж плит перекрытия
9. Заключение
10. Похожие статьи:

При возведении зданий используют панели перекрытия пустотные. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой. Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси. Показатели прочности изделий, а также повышенная несущая способность, позволяют формировать с их помощью прочную конструкцию перекрытия между этажами здания. Рассмотрим характеристики и специфику укладки пустотной плиты. Остановимся на достоинствах и недостатках.

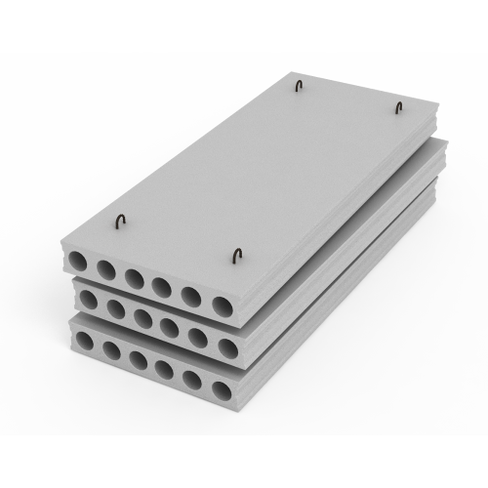

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

• бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
• стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

• правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
• наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
• конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
• габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
• количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

• упрощают процесс укладки инженерных коммуникаций;
• повышают теплоизоляционные свойства межэтажного перекрытия;
• предотвращают проникновение в помещение внешних шумов.

В отличие от цельных панелей, имеющих большой вес, пустотные плиты благодаря облегченной конструкции не создают дополнительную нагрузку на фундамент, а также обеспечивают повышенную звукоизоляцию и теплозащиту.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

• силикатный;
• легкий;
• тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

• безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
• опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

[adsense1]

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Главные достоинства:

• облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
• уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
• повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
• соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
• возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
• расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

• возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
• повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
• устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
• возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
• плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

• требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
• нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки. Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Для формирования перекрытия из пустотных панелей необходимо забетонировать армопояс по контуру коробки.

Главные характеристики пустотных плит перекрытия

[adsense2]

К основным характеристикам полых панелей относятся следующие параметры:

• несущая способность пустотных плит перекрытия. Они способны выдержать на каждый квадратный метр площади 0,68 т постоянно действующих нагрузок и 0,5 т временных нагрузок;
• плотность бетона, из которого изготовлены панели. В зависимости от применяемой марки бетонного раствора удельный вес плит составляет от 2 до 2,4 т/м3.

Не менее важны следующие показатели:

• способность бетона воспринимать сжимающие нагрузки. По указанному параметру плиты классифицируются индексом В22,5;
• устойчивость к воздействию замораживания и резких температурных колебаний. Морозостойкость полых панелей составляет F200;
• возможность эксплуатироваться в условиях повышенной влажности. Водонепроницаемость многопустотных изделий обозначается W4.

Одна из важных характеристик – толщина плиты перекрытия пустотной. Согласно требованиям действующих нормативных документов, ее величина составляет 22 см, как и у цельных панелей.

Как расшифровывается маркировка бетонных плит перекрытия

[adsense3]

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта. Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач. Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку.

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

• ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
• 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
• 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
• 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ. Их маркировка полностью соответствует продукции марки ПК.

Размеры перекрывающих плит

[adsense4]

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

• длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
• ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
• диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Независимо от исполнения плиты, изделия имеют постоянную толщину, равную 220 мм. Стандарт допускает изготовление плит по индивидуальным заказам с характеристиками, отличающимися от указанных.

Какую нагрузку способна выдержать пустотная панель перекрытия

[adsense5]

Предельная нагрузка на пустотную плиту перекрытия указана в действующем стандарте.

Нагрузочная способность полых панелей определяется как сумма следующих показателей:

• статических усилий, постоянно передающихся изделию. Они включают воздействие массы мебели, оборудования, перегородок, стяжки и теплоизоляции;
• динамических нагрузок, возникающих в результате перемещения внутри помещения людей, животных, а также изменения положения подвижных предметов интерьера.

Нагрузки дифференцируются на следующие виды:

• точечные, которые действуют локально;
• распределенные по определенной площади.

Для расчета предельных усилий, воспринимаемых бетонной плитой, необходимо выполнить ряд операций:

1.  Разработать силовую схему здания.
2.  Рассчитать вес, действующий на плиту.
3.  Вычислить суммарную величину действующих нагрузок.

Нагрузочная способность плит, выпускаемых согласно стандарту, составляет от 0,8 до 1,6 т/м2. Изделия подбираются по указанному показателю в зависимости от фактических условий эксплуатации.

Как выполняется монтаж плит перекрытия

[adsense5]

Планируя осуществлять укладку плит, обратите внимание на следующие особенности монтажа:

• расположение панелей на капитальные стены с минимальным зазором;
• тщательную заделку швов цементной смесью;
• применение анкерных болтов для жесткости монтажа.

При выполнении монтажных операций важно обеспечить величину опорной поверхности, составляющую не менее 100-120 мм. Для монтажа панелей используйте подъемное оборудование, соответствующее по грузоподъемности массе изделий.

Заключение

Перекрытия пустотные широко применяются в строительной сфере благодаря повышенным эксплуатационным характеристикам. В достоинствах полых плит убедились профессиональные строители, а также частные застройщики. Важно правильно подобрать плиту, предназначенную для формирования перекрытия в частном строении или многоэтажном доме. Консультация опытных строителей избавит от возможных ошибок.

Как вам статья?

Пустотные плиты перекрытия: маркировка, размеры, характеристики

Пустотные плиты перекрытия изготавливаются на основе новейших технологий и отличаются высокими эксплуатационными характеристиками, что обуславливает их востребованность при строительстве сооружений различного типа и назначения. Железобетонные конструкции этой категории располагают относительно небольшим весом по сравнению с монолитными аналогами продукции, при этом способны выдерживать значительные нагрузки статичного и динамичного характера.

Содержание

• 1 Сферы применения
• 2 Особенности конструкции пустотных плит
• 3 Классификация видов
• 4 Характеристики пустотных плит перекрытия
• 5 Виды нагрузок
• 6 Расчет максимальной нагрузки на пустотную плиту перекрытия
• 7 Маркировка плит перекрытия
• 8 Усиление пустотных плит перекрытия
• 9 Преимущества продукции

Сферы применения

Пустотелые плиты применяются при формировании перекрытий на стыках этажей в строительстве объектов из кирпича, бетона и стеновых блоков. Конструкция востребована при возведении многоэтажных зданий и частных домов, в постройках сборного типа и сборно-монолитных сооружениях. Пустотные железобетонные изделия нередко используются в качестве несущих каркасов. При строительстве промышленных комплексов актуальны многопустотные армированные модификации конструкций из тяжелых бетонов.

Особенности конструкции пустотных плит

Конструктивно пустотелые элементы перекрытия представляют собой железобетонные изделия прямоугольной формы с продольными полостями.

Наличие полых каналов способствует увеличению эксплуатационных характеристик конструкций, в том числе:

• усиливает прочность панели и повышает несущие способности изделия;
• улучшает тепло- и звукоизоляционные характеристики межэтажного основания;
• облегчает работы по монтажу инженерных коммуникаций.

Строительный материал этой категории производится с применением различных технологий:

1. Безопалубочный способ. Применяется вибрационное уплотнение состава на специальном оборудовании: пустотные панели формуются путем резки непрерывно перемещающегося бетонного массива. Параметры длины изделия задаются индивидуально, при этом максимальный размер пустотки не превышает 12 м. Продукция маркируется индексом ПБ.
2. Изготовление ЖБ конструкции путем заливки смесью металлической опалубки, длина которой варьируется до 9 м. Внутри этого стационарного каркаса закреплена предварительно напряженная арматура в виде стальной сетки и прутьев. Конструкция подвергается виброуплотнению и проходит тепловую обработку в пропарочных камерах. Индекс изделия – ПК.

При производстве пустотелых элементов перекрытия используется бетонный раствор тяжелых марок – М400 и М300, для увеличения прочности основания применяется армирование стальными конструкциями.

Классификация видов

Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:

• плиты с полостями круглого сечения;
• элементы перекрытия с грушевидными пустотами;
• конструкции с отверстиями овальной формы.

По назначению выделяют:

• кладка по одной стороне;
• по двум торцам;
• по трем сторонам;
• по двум боковым и двум торцевым сторонам.

Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.

Характеристики пустотных плит перекрытия

Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.

Размеры пустотных плит перекрытия по ГОСТу:

• длина – 1,68- 12 м;
• ширина – 0,98-1,48 м;
• толщина – 22 см.

Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.

Вес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

• статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
• динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

• точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
• распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Расчет максимальной нагрузки на пустотную плиту перекрытия

При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:

• разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
• рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
• делят общую нагрузку на количество межэтажных ЖБ панелей.

В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.

При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:

• определение площади основы – 1,49х22,8=3,4 м²;
• нагрузка на квадратный метр основания – 1180:3,4=347 кг;
• отнимаем от значения усилия собственную массу – 800-347=453 кг;
• суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.

Разница в 203 кг определяет запас прочности на квадратуру площади основания.

Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.

Маркировка плит перекрытия

Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:

• тип изделия;
• конфигурация отверстия;
• количество сторон опирания.

Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.

К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:

• ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
• 23 – округленное значение длины в 22,8 дециметров;
• 15 – округленное значение ширины в 14,9 дециметров;
• 8 – несущая способность панели с пустотами, соответствует 800 кг/м².

Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:

• ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
• 72 – округленный параметр длины в 71,8 дециметров;
• 15 – округленный параметр ширины в 14,9 дециметров;
• 12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².

Также в маркировке указывают последними буквами следующие значения:

• АтV – армировано перенапряженной арматурой категории АтV;
• т – изготовлено из тяжелого бетона;
• а – торцы усилены уплотняющими вкладышами в отверстиях.

Маркировка ЖБИ по стандарту позволяет заказчикам и проектировщикам определить необходимые параметры панели.

Усиление пустотных плит перекрытия

Применяемые в производстве межэтажных панелей с полыми каналами марки цемента обуславливают высокие показатели прочности и пластичности изделия:

• цемент М400 придает стойкость перекрывающей панели к нагрузке в 400 кг/см³/сек;
• цемент М300 наделяет изделие способностью не проламываться при прогибах.

Для усиления параметров прочности и несущей способности конструкции оснащают арматурой из нержавеющей стали класса А3 и А4. Стальные пруты этой категории отличаются высокими показателями стойкости к коррозии и устойчивости к перепадам температур в диапазоне от -40°C и до +50 °C.

Практикуется усиление натяжной арматурой, процесс включает следующие стадии:

• натяжение прутьев из нержавеющей стали в каркасной форме;
• укладка стальной сетки;
• заливка бетоном формы с армирующей конструкцией;
• обрезка выступающих из затвердевшей бетонной массы элементов арматуры.

Усиление натяжной арматурой придает конструкции перекрытия способность выдерживать значительные усилия статики и динамики без провисания и прогибов. Для повышения стойкости железобетонной панели к нагрузкам от собственной массы и тяжести верхних стен в опирающиеся о стены торцы дополнительно монтируют двойную арматуру. Усиленные таким методом элементы способны выдерживать максимальные нагрузки без деформации, что обуславливает применение в сооружении перекрытий при строительстве высотных промышленных зданий.

Преимущества продукции

Плиты перекрытия пустотные располагают массой конкурентных преимуществ:

• повышенная прочность конструкций с отверстиями при относительно легкой массе в сравнении с полнотелыми железобетонными панелями;
• отменные теплоизоляционные характеристики и свойства звукопоглощения;
• высокие показатели устойчивости к воздействию вибрации, возможность эксплуатации в сейсмоопасных регионах;
• пустотный железобетонный материал не подвержен коррозии;
• продукция отличается высокой устойчивостью к повреждениям грызунами и насекомыми;
• безусадочность строительного материала, соответствие размеров;
• ускоренные темпы выполнения монтажных работ;
• повышенная плоскостность, что обуславливает легкость последующих работ по отделке;
• возможность эксплуатации в различных климатических регионах.

Большой плюс в копилку – расширенная номенклатура продукции, которая изготавливается промышленным способом.

К недостаткам относят необходимость применения специального грузоподъемного оборудования для перемещения в связи с повышенной массой пустотных плит.

Высокие эксплуатационные характеристики железобетонных элементов перекрытия с пустотными каналами обуславливают их востребованность в строительстве зданий различного назначения и промышленных сооружений.

Балка и блок БЕТОННАЯ ПЛИТА или пустотелая плита

Когда дело доходит до выбора сборной балки и блочной бетонной плиты, многопустотных плит или любых других форм плит, вы можете оказаться на распутье, задаваясь вопросом, какую плиту выбрать из-за множества разновидностей. доступны на рынке сегодня. Одни могут подойти вашему проекту, другие нет. Каждый тип этих плит имеет свои преимущества и недостатки.

В большинстве частей мира вплоть до 90-х годов, особенно в Европе, многие новые дома все еще строились по формуле, мало изменившейся с викторианской эпохи, с монолитными бетонными плитами внизу и обшитыми досками деревянными балками 8×2 дюйма «наверху». Но оба типа страдали существенными недостатками.

Например, низкорослые пролеты сдерживают деревянные полы, а также могут образовываться сквозняки и раздражающие скрипы. Их непереносимость к сырости делает их уязвимыми для грибкового распада и жуков. С другой стороны, бетонные плиты показали себя немного лучше, они имеют тенденцию проседать и трескаться со временем, а также склонны проводить холод в дом.

К счастью, за прошедшие годы технологии шагнули вперед, трансформировав варианты, доступные для домашнего строительства

Компоненты типовой бетонной плиты

Бетонная плита является важным конструктивным элементом здания. При правильной конструкции плита обеспечивает плоскую и полезную горизонтальную поверхность для коммерческого или домашнего использования.

Бетонные плиты поддерживаются с обеих сторон или имеют балки со всех четырех сторон. Опоры могут варьироваться в зависимости от требований сайта или предпочтений владельца. Наиболее распространенные опоры, используемые для бетонных опор, включают:

• Колонны и кольцевые балки
• Железобетонные или кирпичные стены
• Элементы из конструкционной стали
• Гигантские литые железобетонные балки
• Земля

Пустотная бетонная плита

Многопустотная плита представляет собой сборную железобетонную систему с непрерывными пустотами. Непрерывные пустоты используются в качестве канала для прокладки и защиты электропроводки конструкции. Точно так же сплошные пустоты могут быть покрыты и использованы в качестве вентиляционного канала здания.

Согласно Википедии, многопустотные плиты особенно популярны в некоторых частях Северной и Восточной Европы. Тем не менее, он начинает укрепляться в Кении.

Производство блоков обычно длиной до 200 метров. Процесс включает использование влажного бетона вместе с предварительно напряженной стальной проволокой из движущейся формы, а затем нарезание на требуемую длину. Они также обычно имеют ширину 120 см и стандартную толщину от 15 см до 50 см в зависимости от требований производителя и места.

В других случаях производство узла не включает предварительно напряженную стальную проволоку. Размер элементов обычно составляет от 600 до 2400 мм в ширину и от 150 до 500 мм в толщину. Поставляемая длина может составлять до 24 м.

Преимущества системы пустотелых перекрытий

• Уменьшение веса здания или сооружения.
• Звукоизоляция
• Огнестойкий
• Быстрая установка
• Без дополнительной опалубки

Недостатки многопустотных плит

• Требуется согласование со специалистом-субподрядчиком на месте
• Довольно сложно ремонтировать.
• Требуется специальная строительная техника для подъема и перемещения бетонных блоков.

Бетонная плита из балок и блоков

В настоящее время люди больше, чем когда-либо, используют балки и плиты из блоков благодаря их многочисленным преимуществам. Становится лучшей альтернативой другим видам плит.

Балочно-блочная плита предполагает использование предварительно напряженных перевернутых Т-образных балок и облегченных блоков. Эти сборные балки размещаются над несущей опорой фундамента, а блоки заполнения размещаются между ними для образования соединения между балками под наблюдением инженера-строителя труда, но с наименьшим количеством обучения от инженера на месте. Он экономически эффективен и легко понятен подрядчикам, что делает его более подходящим для использования бетонным перекрытием, чем другие бетонные перекрытия.

Система чрезвычайно универсальна для создания сложной конструкции здания и исключительно прочной плиты без растрескивания или усадки. С конструктивной точки зрения более легкая плита позволяет фундаменту выдерживать меньшую нагрузку. использование неквалифицированной рабочей силы.

Преимущества балки и блочной плиты

• Простота установки: при минимальной подготовке очень легко установить вашу балку и блочную плиту.
• Экономия времени: балочный и блочный проект может быть установлен в кратчайшие сроки.
• Экономия рабочей силы: установка плиты требует меньше рабочей силы. вы экономите, не нанимая больше рабочей силы
• Высокая производительность. Жесткая конструкция балки и блока обеспечивает отсутствие скрипов и минимальную усадку
• Безопасная рабочая платформа: сразу после установки у вас есть безопасная и немедленная рабочая платформа. Это означает, что вы можете продолжить строительство после установки плиты.
• Всепогодная опалубка по строительству: балочно-блочная плита — плита всепогодная. Нет необходимости в каком-либо специальном оборудовании или навыках.
• Арматура и опалубка не требуются.

Недостатки бруса и блока

• Не подходит для домов неправильной формы, требующих больших блоков специальной формы.
• Может быть сложно обеспечить монолитную конструкцию, поскольку обеспечение эффективного жесткого соединения между полом и несущими балками или стенами может быть проблематичным.

Заключение

Почти каждая плита имеет свои преимущества или недостатки. Использование блочно-балочных плит в строительстве имеет ряд преимуществ перед многопустотными плитами. Самое главное, как только вы узнаете, как установить плиту, вы сможете завершить проект за очень короткий период времени. Выбор плиты может быть сложной задачей, но желательно найти ее по разумной цене. В Ecoconcrete мы можем помочь с вашей сборной бетонной плитой и перекрытием, используя нашу систему балок и блоков. Короче говоря, мы обслуживаем все типы проектов, начиная от крупных жилых комплексов, пристроек и даже жилых домов.

[PDF] Композитное действие сборных многопустотных плит с конструкционным покрытием

• title={Композитное действие сборных многопустотных плит со структурным покрытием}, автор={Вит Дерковски и Матеуш Сурма}, год = {2015} }
  • W. Derkowski, M. Surma
  • Опубликовано в 2015 г.
  • Engineering

  В композитных перекрытиях, изготовленных из плит HC, покрытых конструкционным покрытием, нет армирования сопряжений. В таких конструкциях подготовка верхней поверхности сборного элемента оказывает большое влияние на прочность на продольный сдвиг. В данной статье представлены рекомендации различных норм относительно несущей способности неармированного стыка в железобетонных композитных конструкциях. Результаты собственного вычислительного анализа авторов сопоставлены с результатами…

  Просмотр через Publisher

  suw.biblos.pk.edu.pl

  Экспериментальная и численная оценка поведения на изгиб и сдвиг сборных предварительно напряженных многопустотных плит глубокого заполнителя

  • E. Michelini, P. Bernardi, R. Cerioni, B. Belletti

  • Машиностроение

  • 2020

  В работе представлены результаты испытаний на изгиб и сдвиг до разрушения полноразмерных многопустотных плит (МКП) толщиной 500 мм. Подробная нелинейная 2D конечно-элементная модель также…

  Поведение полупанелей и многопустотных плит в условиях четырехгранной опоры

  • Jakub Zając, Ł. Дробец, А. Кисиолек

  • Материаловедение

    Прикладные науки

  • 2021

  В этом исследовании были проведены качественные тесты для сравнения поведения выбранных плит, подвергающихся кратковременной и долговременной нагрузке. Натурные модели полупанельных и многопустотных плит с…

  Badania zespolenia między prefabrykowaną płytą kanalową a nadbetonem

  • W. Derkowski

  • Материаловая наука

  • 2016

  Показ 1-10 из 27 ссылок

  Sort Byrelevancemost Enmencement Papersercence

  Performance of Precaste Prestressed Holabended Slabependencependencependencepended 9003

  Performance of Precastersed Holabencemendependencepended Bornependencependencepending

  .

  Материаловедение

  1973

Это испытание под нагрузкой изготовленной машинным способом многопустотной плиты с композитным верхним слоем подтвердило ряд общепринятых отраслевых методов проектирования и изготовления, в частности следующие: 1. Испытание на ударный молот…

Прочность на сдвиг изгородок Престированные полые плиты с бетонной топпингом

• T. Ueda, Boonchai Stitmannaithum

• Инженерный плиты с бетонным покрытием. Десять образцов составного элемента без поперечной арматуры были…

  Прочность на изгиб сборных предварительно напряженных многопустотных плит с бетонными покрытиями

  • И. С. Ибрагим, К. Эллиотт, С. Коупленд

  • Материаловедение

  • 2008

  Жесткость при сдвиге и прочность горизонтальных строительных швов

  • Basel Djazmati, J. Pincheira

  • Engineering

  • 2004

  В данной статье представлены результаты испытаний швов неармированных бетонных конструкций, подвергающихся действию сдвигающих усилий в плоскости. Основная цель исследования состояла в том, чтобы определить, залиты ли бетонные фундаменты… Бетоны — это тема, которая часто и в различных ситуациях возникает при проектировании конструкций. В коде модели fib для бетонных конструкций 2010…

  Horizontal shear transfer across a roughened surface

  • M. Gohnert

  • Engineering, Materials Science

  • 2003

  General rules and rules for buildings

  • R. P. Johnson, Douglas Anderson

  • Engineering

  • 2004

  * Предисловие * Введение * Общие * Основы проектирования * Материалы * Прочность * Структурный анализ * Предельные состояния по пределу прочности * Предельные состояния по эксплуатационной пригодности * Компостные швы в каркасах зданий *…

  Межфазная прочность между предварительно напряженными многопустотными плитами и монолитным бетонным покрытием

  • Райан М. Монес

  • Материаловедение

  • 2012

  …………… …………………………………………. …………………………………………. …. iv СПИСОК ТАБЛИЦ…

  Nachträglich ergänzte Querschnitte mit horizontaler Fuge nach DIN 1045‐1

  • J.
