Как прокладывать электропроводку через разные виды утеплителей (горючие, негорючие)? Обеспечиваем пожаробезопасность.

Главная » Электропроводка » Как прокладывать электропроводку через разные виды утеплителей (горючие, негорючие)?

0

Февраль 3, 2017 Электропроводка kmelectric

Сложности в отношении прокладывания проводки в утеплённом помещении заключаются обеспечении правил пожарной безопасности. В противном случае гарантировать сохранность помещения не представляется возможным.

Негорючий утеплитель сам по себе является допустимой мерой. Однако, несмотря на это ПУЭ, тем не менее, предусматривает прокладку электрических проводников в металлических трубах.

Как организовывается прокладка электрической проводки?

По большому счёту, выравнивание стен не имеет, как такового значения. Ведь для установки утеплителя в любом случае потребуется качественная обрешётка. Выполняется она из деревянных реек.

Многие могут подумать, что установить электрические проводники можно в имеющемся зазоре, между самим утеплителем и стеной. Ведь и утеплитель, и кирпичная (бетонная) стена не являются горючими материалами.

Однако рассматривать необходимо следующую ситуацию. Любой профессионал скажет, что любая скрытая проводка – это рано или поздно саморез, который будет в неё закручен. Естественно, при использовании утеплителя, необходимо обеспечить должную защиту электрического проводника.

Достигается она только при помощи металлических или гофрированных пластиковых труб допустимой толщины. Иначе правила пожарной безопасности не могут быть обеспечены в принципе.

Прокладка электрической проводки снаружи

Действительно, никто не может запретить проложить проводку не внутри стены, а снаружи, перед утеплителем. Выполняется это при помощи специализированных кабель-каналов.

С виду они ничем не отличаются от обыкновенного плинтуса.

Но внутри имеется специальный паз для прокладки электрических проводников практически любого сечения. Таким образом, проводка будет скрытой, но выполненной поверхностным способом.

Преимущества очевидны:

• высокая скорость выполнения прокладки;
• возможность быстро добраться до повреждённого участка;
• повышенная пожарная безопасность;
• ни стена, ни утеплитель не будут контактировать с проводником напрямую.

Подобная методика организации электрических коммуникаций на объекте многими профессионалами считается приоритетной.

Приобрести кабель-каналы сегодня не составляет большого труда.

В видео будет рассказано о том, как можно «подружить» утеплитель и электрическую проводку:

По материалам: http://армопласт.рф/stati/stroitelnye-materialy/naznachenie-i-vidy-uteplitelej

Дачное строительство: утеплитель и электрика: victorborisov — LiveJournal

А пока нет возможности заниматься цементными и штукатурными работами, я неспешно занимаюсь разводкой электрики, утеплением и подготовкой стен к оштукатуриванию. Приступим!

2. После установки пластиковых окон и двери в декабре я вынес лишние стройматериалы из дома и занялся электромонтажными работами. Проект электрики долго дорабатывался и в результате получилось около 150 метров провода, 50 подрозетников и 16 распаечных коробок. Проводка комбинированная, частично в горизонтальных штробах по стенам на высоте 25 см от чистого пола, частично кабель в гофре пройдёт в стяжке (в помещениях, наиболее удалённых от вводного щитка).

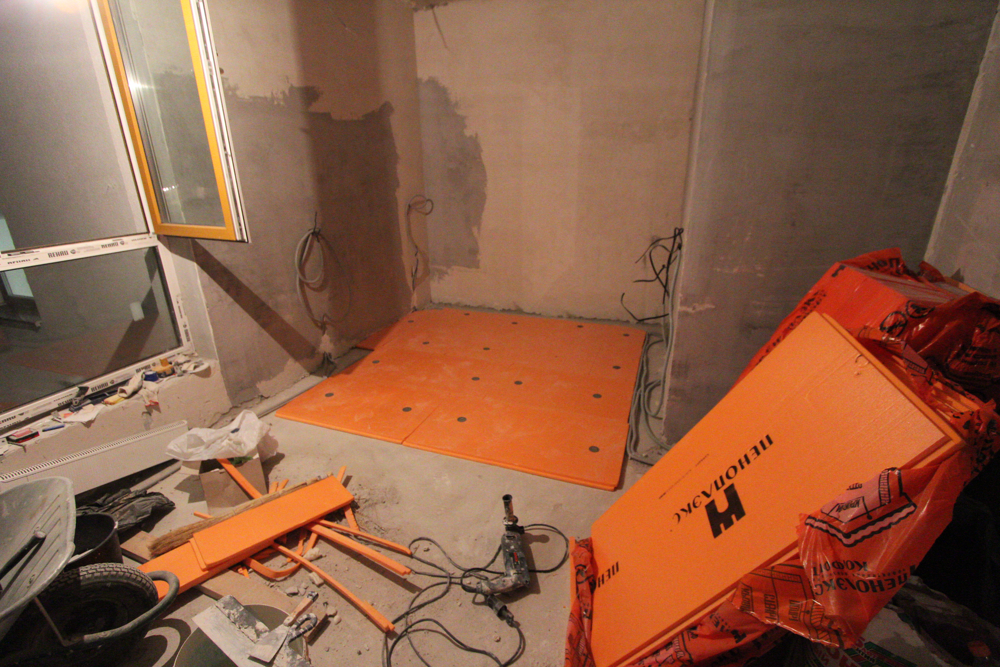

Затем на пол укладываем утеплитель — экструдированный пенополистирол (ЭППС). Необходимая толщина — 15 сантиметров, то есть три слоя по 50 мм (пенополистиол такой толщины имеет минимальную стоимость на рынке). Пара слов про материал. Бюджетно утеплить можно засыпав керамзит (не очень тепло и технически сложно), либо использовать пенопласт.

Экструдированный пенополистирол лишён недостатков — он не впитывает влагу и выдерживает огромные нагрузки (порядка 30 тонн на квадратный метр).

3. Несмотря на требуемую толщину 15 сантиметров, я решил добавить ещё один слой. Для чего? Чтобы перекрыть потенциальные «мостики холода» на стыке кирпичного цокола и межкомнатных порогов. Если это не сделать, то холод будет проникать в дом именно по углам стен.

С электрической разводкой всё просто. Силовые линии кабелем NYM с сечением 1,5 и 2,5 квадрата. Первый идёт на малонагруженные розетки, второй на мощные энергопотребители (то есть на линии, где может быть достигнута суммарная нагрузка более 2500 ватт единовременно в течение длительного времени). Кабель закреплён очень удобными пластиковыми дюбелями (сверлится две дырки и аккуратно вставляется дюбель). Для «специалистов» поясняю, в соответствии с требованиями ПУЭ кабель в стенах из негорючих материалов можно прокладывать без гофры! Она вообще бессмысленна в стенах, т.к. под неё придётся делать штробу глубиной 2 см (ага, при толщине внутренних перегородок — 10 см).

4. Эта зима — первый и последний раз, когда снег с плоской кровли нужно убрать вручную. Почему? Как вы помните, я впритык успел забетонировать перекрытие/крышу до заморозков, но не успел сделать парапет с разуклонкой и водоотвод. Поэтому в этом году снег нужно будет убрать вручную, иначе при таянии они стечёт на стены. Уже следующей зимой снег с крыши я убирать не буду.

Теперь поверх утеплителя нужно положить сварную арматурную сетку. Здесь вы столкнётесь с проблемами. За МКАДом в зимнее время года строительством никто не занимается, а местные металлобазы закупают продукцию один раз в год — весной. То есть уже к концу осени у них на складах практически ничего не остаётся, а зимой в лучшем случае вы найдёте только обычную арматуру и уголки.

5. Карты 1,5х2 метра оптимальны по размеру и на весь дом (общая жилая площадь 72 кв.м) хватило 35 листов. Укладываются они с нахлёстом.

7. Теперь следующая «фишка» — бортик из пенополистирола по периметру всех стен. Для чего он нужен? Во-первых с помощью него я получил ровную горизонталь по всему дому на одном уровне, во-вторых он физически отделяет напольную цементную стяжку от стен, в-третьих он является дополнительным теплоизолятором.

8. Сетка уложена, бортик приклеен. Стяжку я планирую заливать с использованием бетононасоса (одновременно в тот же день, когда буду делать разуклонку на крыше — там без бетононасоса всё равно не обойтись). Поверх этой стяжки будет сделан тонкий слой самовыравнивающейся стяжки, которая станет черновым полом.

9. Продолжим заниматься электрикой. Это временное освещение на гибких проводах, здесь же будет размещён щиток с автоматами (вводой автомат и счётчик будут, как и положено, на этом же месте, но с внешней стороны дома). Всего по дому из этой точки расходится 7 силовых кабелей.

10. Параллельно занимаюсь монтажом штукатурных маячков. Перепады по стенам минимальны, поэтому буду наносить штукатурку тонким слоем — всего 6 мм. Обратите внимание, маячки я закрепляю на оцинкованные саморезы. Т.к. пока ещё зима, у меня нет возможности работать с алебастром, к тому же саморезами это сделать легче и быстрее. Всего на дом потребовалось 135 маяков с шагом установки 1,2 метра.

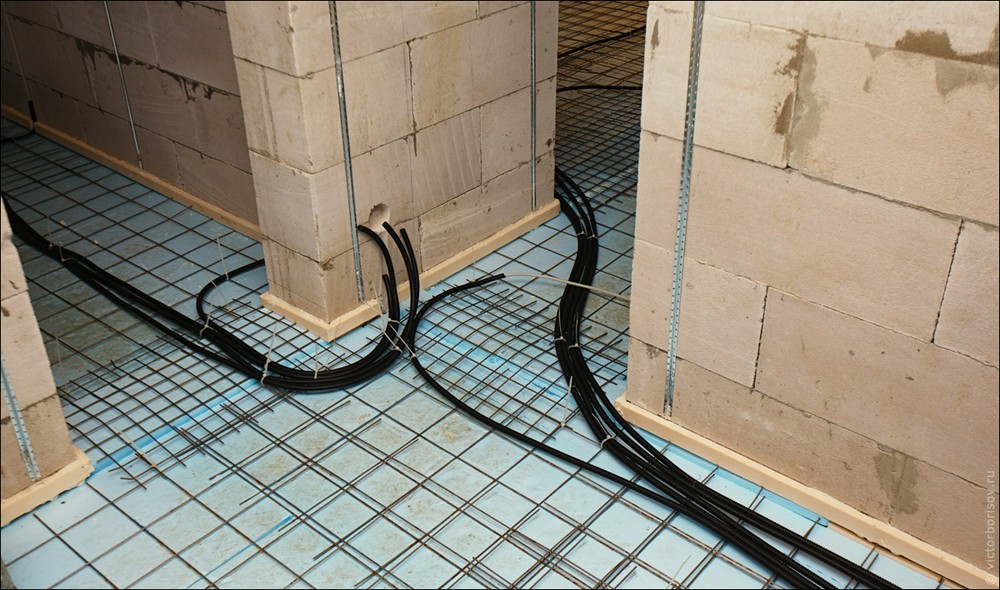

11. Переходим к прокладке проводов в гофре. Покупаю правильную чёрную гофру (серая менее прочная и предназначена только для открытой проводки) и развожу к основным силовым потребителям. Провода, которые пойдут в стяжке не стоит пытаться проложить под прямыми углами, т.к. если когда-то вам потребуется заменить кабель — вы не сможете его протащить через десяток изгибов под 90 градусов по пути (к тому же кабель вообще не желательно лишний раз сильно изгибать). Здесь на фото всё просто — самый левый верхний кабель к разводке освещения и розеток в кухне/гостиной, ниже — питание воздушного теплового насоса, справа внизу — питание кухонной зоны (холодильник, вытяжка, чайник и тд), чуть выше — отдельное питание на электроплиту.

12. А это санузел. Здесь немного сложнее. Во-первых, во влажных помещениях не хорошо размещать распаечные коробки (а если и делать, то минимум на высоте 1,8 метра), поэтому все коммутации будут за пределами помещения. А внутрь пойдёт четыре отдельных гофры — полотенцесушитель, стиральная машинка, бойлер с насосом и освещение.

13. От щитка идёт 5 гофр, они закреплены к сетке с помощью пластиковых хомутов.

14. Высота потолка с чистым полом получится 295 см. Теперь остаётся ждать когда окончательно потеплеет, чтобы можно было начинать цементные и штукатурные работы.

Продолжение следует.

Партнёры, которые поддерживают мой проект самостоятельного строительства:

Ранее в этой серии:
1. Начало
2. Подготовительный этап
3. Стеклопластиковая арматура
4. План дома
5. Земляные работы (часть 1)
6. Земляные работы (часть 2)
7. Фундамент (часть 1)
8. Фундамент (часть 2)
9. Производство газобетонных блоков
10. Цоколь
11. Стены (часть 1)
12. Стены (часть 2)
13. Стены (часть 3)
14. Перегородки (часть 1) и Балки перекрытий
15. Перекрытие/крыша
16. Перегородки (часть 2)
17. Производство пластиковых окон
18. Специальный выпуск
19. Окна и дверь

Можно ли распылять пену на электрические провода?

Можно ли распылять пену на электрические провода?

Опубликовано Ecostar Insulation 01 августа 2020 г.

Нужно ли сначала прокладывать или устанавливать изоляцию?

Изоляция из напыляемой пены с каждым днем ​​становится все более популярной благодаря своим энергосберегающим преимуществам. Любое пространство вашего дома можно утеплить с помощью пенопласта, но можно ли распылять пену на электрические провода?

При строительстве дома все должно быть сделано правильно. Изоляционные, и электрические системы должны быть установлены внутри стенных полостей вашего дома, и все должно быть в правильном порядке. Важно, чтобы электропроводка была выполнена перед изоляцией. В раме необходимо просверлить отверстия, а провода провести по стенам. Попытка выполнить такую ​​работу с изоляцией создала бы ненужные препятствия для работы электриков.

Монтаж проводки не под силу каждому. Требуется электрик, чтобы выполнить работу так, чтобы все требования были соблюдены. После монтажа проводки можно приступать к процессу изоляции. Большинство домов утепляются с помощью пенопласта, потому что они выбирают лучшее.

Как распылить пену на электрические провода?

Когда вы распыляете пену на электрические провода, вы должны заполнить как можно больше пространства изоляцией из напыляемой пены. Существует два способа изоляции проводов. Во-первых, вы можете разрезать или разорвать листы изоляции пополам и уложить половину за проводом, а половину перед ним. Если вам нужен более простой второй вариант, разорвите лист по ширине, а не вдоль. После этого вы должны поместить проволоку между верхним краем нижней половины или листа и нижним краем верхней половины.

Профессионал, который будет наносить расширяющуюся пену, должен наносить пену на расстоянии не менее трех дюймов, поскольку пена будет расширяться по направлению к проводке. Вспененная пена должна затвердеть, прежде чем ее можно будет отрезать или соскрести с проводов для всех типов изоляции, включая изоляцию из распыляемой пены.

В некоторых случаях вместо пены с закрытыми порами следует использовать распыляемую пену с открытыми порами, например, при нанесении распыляемой пены на существующую полость стены. Структура распыляемой пены с открытыми порами предотвратит чрезмерное давление пены на существующую проводку. Низкая плотность шовного материала с открытыми порами также с меньшей вероятностью приведет к чрезмерной изоляции проводки и может предотвратить перегрев.

В нескольких словах установка изоляции из напыляемой пены вокруг проводов гарантирует, что вся полость стойки будет заполнена альтернативными преимуществами изоляции, такими как способность блокировать влагу. При распылении на существующую проводку или вокруг нее необходимо учитывать напряжение/калибр проводки.

Вспенивающаяся пена повреждает проводку?

Расширение изоляции из напыляемой пены может стать отличным способом быстро утеплить дом или утеплить труднодоступные места. Изоляционный материал из напыляемой пены расширяется, заполняя отверстия и трещины, создавая воздухонепроницаемые и даже водонепроницаемые барьеры. Изоляция из напыляемой пены идеально подходит для использования между стойками и стропилами или лагами пола. Вы должны учитывать, безопасно ли использование пены, если у вас есть что-то, проложенное внутри полости, например, электропроводка.

Итак, если вам интересно, повреждает ли расширяющаяся пена электропроводку, ответ положительный. Расширение монтажной пены без тщательного планирования может привести к повреждению электропроводки. Вы можете подготовить любое пространство, которое вы хотите заполнить монтажной пеной, проложив проводку в кабелепроводе и следя за тем, чтобы не переполнить полости, в которые наносится монтажная пена.

Можно ли покрыть провода монтажной пеной?

Распыляемая пена изолирует все внутри полости, на которую она нанесена. В том числе электрические провода. Электрические провода, которые используются в жилищном строительстве, уже снаружи имеют изоляцию из ПВХ. Положительный эффект изоляции вокруг проводов заключается в том, что она защищает от поражения электрическим током и предотвращает возгорание, не допуская контакта проводов с легковоспламеняющимися поверхностями.

Если вы хотите изолировать электрическую коробку, вам нужно разделить пенопластовую изоляцию, чтобы вы могли свободно заправить ее за коробку, а затем аккуратно обрезать оставшуюся изоляцию вокруг коробки. Если вы используете изоляцию из напыляемой пены для герметизации встраиваемых осветительных приборов, для обеспечения охлаждения требуется некоторая циркуляция воздуха.

Есть несколько способов предотвратить перегрев проводов. Электрические провода рассчитаны на то, чтобы пропускать ток так же, как трубы рассчитаны на прохождение воды. При прокладке непосредственно через такой материал, как пенопласт, размеры проводов могут быть увеличены, чтобы уменьшить потери тепла.

Типы расширяющейся напыляемой пены

Расширяющаяся пена или изоляция напыляемой пеной – это продукт, расширяющийся при контакте с воздухом. Этот тип изоляции используется для изоляции домов, транспортных средств и других конструкций для поддержания лучшей температуры внутри помещения.

Существует три различных типа изоляции из напыляемой пены: средней плотности с закрытыми порами, легкой с открытыми порами, средней плотности с закрытыми порами и высокой плотности с закрытыми порами.

Таким образом, последняя мысль заключается в том, что если изоляция из напыляемой пены вводится непосредственно в существующую стену, это может привести к повреждению проводки. Чтобы этого не произошло, вы должны убедиться, что ваша проводка заключена в жесткий кабелепровод. Специалисты Ecostar Insulation помогут выявить проблемы и порекомендуют наилучший план действий.

Почему Экостар?

Группа по производству изоляционных материалов EcoStar стремится предоставлять продукцию самого высокого качества и высочайший уровень профессионализма. Наша цель профессионализма и опыта заключается в том, чтобы вам никогда не приходилось беспокоиться ни о чем, кроме тщательного и полного мастерства. Наши специалисты проведут вас от консультации до этапа исполнения. Свяжитесь с нами для бесплатной оценки.

ЗАПРОСИТЬ РАСЧЕТ

Воздушная герметизация электрических проходов — изоляция из напыляемой пены

• Дом
• Как создавать проекты
• Герметизация электрических проходов

Герметизация, изоляция и снижение затрат на электроэнергию

КАК ЗАГЕРМЕТИРОВАТЬ ЭЛЕКТРИЧЕСКИЕ ОТВЕРСТИЯ

• Печать

Электрические проходки, такие как продевание проводов через стены и стойки, оставляют много места для прохождения воздуха по дому. Кроме того, в случае пожара эти отверстия способствуют распространению дыма и пламени. Great Stuff™ Fireblock и Great Stuff Pro™ Gap & Cracks относятся к классу противопожарной защиты и заполняют эти щели, помогая препятствовать распространению дыма и пламени.

Посмотреть все проекты

ПОШАГОВАЯ ИНСТРУКЦИЯ :

1. Подготовьте участок, удалив пыль и мусор.
2. Встряхивайте банку в течение 60 секунд.

3. Установите дозатор на продукт, как указано на этикетке.

4. Практика с пробным прогоном.

5. Переверните банку и вставьте ее в зазор вокруг проводов.

6. Активируйте банку, нажав на спусковой крючок.

7. Никогда не допускайте попадания пены на открытые провода.

8. Удалите дефекты тканью, смоченной пенным очистителем Great Stuff™.

9. Пена должна перестать быть липкой через 10–15 минут.

10. Храните или утилизируйте продукт в соответствии с указаниями на этикетке.


Полезные советы:

Если вы используете Great Stuff Pro™ с пистолетом-распылителем, выполните следующие дополнительные действия перед нанесением: пистолета (угол можно регулировать в диапазоне 1/8–3 дюйма). Затем нажмите на спусковой крючок, чтобы заполнить пистолет пеной, сбрасывая излишки пены в соответствующий контейнер для отходов. Наконец, проверьте размер бисера перед нанесением.

Сбрызните водой для ускорения отверждения.

Медленно отпускайте курок, чтобы сбросить давление в соломинке и предотвратить рывки во время следующего использования, а также добиться наиболее стабильного количества шариков.

Материалы

• Защита глаз
• Перчатки
• Ткань
• Пенный очиститель Great Stuff™
• Любимый продукт Great Stuff™

FIREBLOCK

Помогает препятствовать распространению огня и дыма через служебные проходы между этажами, электрические розетки и проходы через стойки, трубы, кабели, проходы воздуховодов и многое другое.
