                          Требования к элементам конструкции высотных зданий с усиленными этажами — технические характеристики

                          Бетонирование после установки горизонтальных консольных элементов усиленного этажа

                          Общая схема бетонирования после установки горизонтальных консольных элементов показана на рисунке ниже. После завершения конструкции каркаса проводят бетонирование, как показано на рисунке, чтобы снизить деформации в продольном направлении вертикальных элементов от влияния горизонтальных консольных элементов усиленного этажа.

                          Горизонтальные консольные элементы усиленного этажа

                          1) Сплошная балка.

                          A. Сплошные балки применяются для несейсмических районов.

                          B. Класс бетона балки принимается не меньше С30.

                          C. Основное армирование балок заводится за опоры в объеме не менее 50%. При проектировании элементов балки необходимо принимать вязаные арматурные изделия (уровень А). В одном сечении площадь армирования в зоне стыковки стержней не должна превышать 50% площади сечения общего армирования балки.

                          D. Минимальное продольное армирование по всей длине балки принимается не менее 2012 шагом 200 мм. Эта арматура из условия анкеровки должна быть заведена в стены и ствол ядра жесткости.

                          E. По длине балки на приопорных участках должна быть увеличена интенсивность хомутов. Диаметр должен быть принят не менее 010, а шаг не больше 150 мм, процент хомута минимальной плотности 0,5fc/fyv.

                          F. Продольное армирование балок верхнего этажа назначается минимальным, при этом необходимо 50% арматуры заводить в несущие конструкции ядра жесткости.

                          G. Верхняя и нижняя продольная арматура балок должна быть заанкерена в колоннах каркаса по условиям ее работы на растяжения.

                          2) Решетчатая балка с раскосами

                          Проектирование решетчатой балки с раскосами в качестве горизонтального консольного элемента усиленного этажа должна выполняться, таким образом, чтобы балка опиралась на конструкцию ядра жесткости. Требования к конструкции решетчатой балки по армированию одинаковы с требованиями конструкции балки.

                          3) Решетчатая балка с вертикальными стойками.

                          Проектирование решетчатой балки с вертикальными стойками в качестве горизонтального консольного элемента усиленного этажа должно выполняться, таким образом, чтобы балка опиралась на конструкцию ядра жесткости. Требования конструкции балки с вертикальными стойками по армированию одинаково с требованиями конструкции балки.

                          Области ствола ядра жесткости

                          1) В области ствола ядра жесткости армирование выполняют в двух направлениях: по вертикали и по горизонтали. Минимальные проценты армирования назначаются следующими: для самого высокого уровня сейсмостойкости ≥0,4%, для сейсмостойкого проектирования ≥0,3%, для несейсмостошдаго проектирования ≥0,25%. Расстояние между рабочими стержнями в балках принимается не более 200 мм, а диаметр арматуры — не менее 10 мм.

                          2) Двери и окна в области ствола ядра жесткости необходимо проектировать в крайних элементах.

                          Колонны каркаса в области усиленного этажа

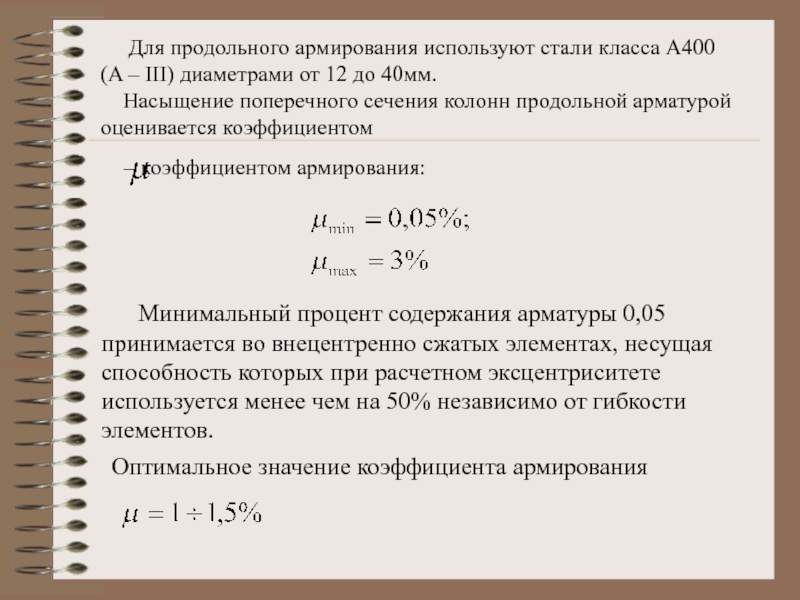

                          1) Минимальный процент армирования продольной арматурой колонн каркаса в области усиленного этажа при I, II, III уровнях сейсмического проектирования соответственно составляет 1,4, 1,2, 1%. При проектировании в несейсмических районах — минимальный процент назначают 0,6%. Расстояние между арматурными стержнями не должно быть больше 200 мм, но и не меньше 80 мм.

                          2) Интенсивность поперечного армирования хомутами для колонн расположенных в области усиленного этажа должна быть увеличена. Диаметр хомутов назначается не менее 10%, а шаг — не более 100мм. Процент поперечного армирования при сейсмическом проектировании принимается не меньше 1,5% — для II и III уровня, и 1,6% для I уровня. При несейсмостойком проектировании — не меньше 1%.

                          3) Продольное армирование колонн каркаса в области усиленного этажа, как правило, выполняется без стыков по высоте колонны. Допускается стыкование продольных стержней по длине колонны в объеме не более 50% площади рабочей арматуры. При стыковке арматуры необходимо использовать вязальную проволоку (уровень А).

                          Перекрытия в области усиленного этажа

                          Прочность бетона перекрытия в области усиленного этажа назначается не меньше С30, причем армирование проектируется двухслойным. На каждом этаже процент пересекающейся арматуры не меньше 0,25%. Края перекрытия и отверстия дсСпжны соединяться с крайними балками, и требуется их усиление.

                          Минимальное и максимальное армирование в балке

                          Минимальное и максимальное армирование в балке приведены в IS 456 2000

                          ØAs усиление в балке)

                          ØAs мин. = 0,85 шп. /f y     (Максимальное армирование при растяжении)

                           Для понимания с примером

                          Нажмите здесь

                          Код определяет процент армирования, который будет использоваться в балке как для макс., так и для мин.

                          Но в целом существует много типов арматуры, используемых в балках

                          • Армирование на растяжение
                          • Армирование на сжатие
                          • Армирование на сдвиг и многие другие

                          В этом блоге мы сосредоточимся о минимальном армировании в армировании на растяжение а также максимальное усиление в целом.

                          • Минимальная арматура при растяжении Армирование

                          Минимальная арматура указана в коде IS как добавленное изображение.

                          Но если вы похожи на меня, мы не можем понять это, поэтому мы можем объяснить это на примере

                          Предположим, у вас есть Балка Длина 3 м с поперечным сечением 200 мм x 300 мм

                          As мин = 0,85 бод/лет

                          Как известно b=200 мм  d=300- Эффективный C более (но эффективное покрытие также зависит от диаметра стержня, поэтому для упрощения и для лучшая безопасность мы берем на себя всю глубину

                          d ≈   D=300 ) и F ​​ y = нормативная прочность стальной арматуры = 415 )

                          Т.к. мин 900 09 = 0,85*200*350/415 = 143,3 мм2

                          Итак, min Количество стержней будет = As min  / Площадь одного стержня

                          Поперечное сечение Минимальная площадь стали Минимальное количество согласно диаметру стержня
                          б Д Как минимум
                          8
                          10 12
                          200 300 125,8 3 2 2
                          200 350 146,7 3 2 2
                          200 400 167,7 4 2 2
                          200 450
                          188,7
                          4 2 2
                          200 500 209,6 5 2 2
                          250 300 157,2 4 2 2
                          250 350 183,4 4 2 2
                          250 400
                          209,6
                          5 2 2
                          250 450 235,8 5 2 2
                          250 500 262,0 6 2 2
                          • Макс. армирование в армировании
                           Максимальное армирование указано в Кодексе IS как 4 процента от общей площади.

                           Как макс. = 4%bD = 4/100*200*350 = 2800 мм2

                          Сечение Максимальная площадь стали Минимальное количество согласно диаметру стержня
                          б Д Как макс. 8 10 12
                          200 300 2400.0 48 31 22
                          200
                          350 2800.0 56 36 25
                          200 400 3200. 0 64 41 29
                          200 450 3600.0 72 46 32
                          200 500 4000.0 80 51 36
                          250 300 3000.0 60 39 27
                          250 350 3500.0 70 45 31
                          250 400 4000.0 80 51 36
                          250 450 4500. 0 90 58 40
                          250 500 5000.0 100 64 45

                          Процент стали в балках, колоннах, плитах фундамента

                          Состав

                          Процентное содержание стали является важным понятием при проектировании зданий. Без использования максимального и минимального значений процентного содержания стали невозможно получить окончательные детали армирования. После проектирования модели здания с использованием ручного или программного метода важно сравнить окончательный результат с заданными максимальными и минимальными значениями.

                          Если процентное содержание стали в балках, колоннах, плите и фундаменте превышает допустимые значения, то стоимость проекта увеличивается, в то же время это приводит к снижению прочности конструкции здания. Поэтому важно знать максимальные и минимальные значения процентного содержания стали в железобетонных конструкциях.

                          Доля стали в здании

                          Максимальные и минимальные значения армирования согласно спецификациям зависят от факторов, описанных ниже.

                          1. Состояние нагрузки
                          2. Несущая способность грунта
                          3. Высота колонны и длина балки
                          4. Диаметр стержня

                          1. Условия нагрузки

                          Нагрузка — это первый фактор, влияющий на значения армирования балки, колонны, плиты и фундамента, он зависит от общей суммы нагрузки (поперечной или гравитационной). Если сумма интенсивностей велика, то значения армирования увеличиваются, а если нагрузка меньше, то значения армирования, наоборот, уменьшаются.

                          Изгибающий момент от приложенной нагрузки

                          2. Несущая способность грунта

                          Несущая способность грунта выражается в единицах кН/м2, это зависит от типа состояния грунта на площадке. Чем выше значение несущей способности, тем выше прочность здания. При проектировании зданий учитываются три типа грунтовых условий, которые относятся к рыхлым, средним и скальным грунтам. Например, если мы рассматриваем проект здания в рыхлом грунте и с меньшей несущей способностью, требуется меньшее количество значений арматуры.

                          3. Высота колонны и длина балки

                          Высота колонны и длина балки — это третий фактор, влияющий на значения армирования. Если такие размеры, как высота и длина, увеличиваются, то значения армирования увеличиваются, чтобы противостоять общей нагрузке на здание.

                          4. Диаметр прутка

                          Для основных малоэтажных зданий предпочтительны стержни диаметром 12 мм и 16 мм, если мы увеличим диаметр стержня после 16 мм, процент стали увеличится в конструкции здания.

                          Стержни диаметром 12 мм и 16 мм

                          Максимальные и минимальные значения в соответствии со стандартами кодов IS

                          Минимальное и максимальное процентное содержание армирования для балки, колонны, плиты и фундамента показано в таблице ниже, которая соответствует положениям кода IS

                          .

                          Примечание. Процент армирования будет меняться в зависимости от технических характеристик здания, показанного ниже, только для образовательных целей, чтобы получить знания в концепции.

                          С. №

                          Элемент конструкции

                          Минимальный процент

                          Максимальный процент

                          1

                          Балка

                          1%

                          2%

                          2

                          Колонка

                          1%

                          6%

                          3

                          Плита

                          0,7%

                          1%

                          4

                          Фундамент

                          0,7%

                          0,8%

                          Полная концепция минимальных и максимальных процентных значений объясняется на моем канале YouTube, пожалуйста, нажмите здесь, чтобы посмотреть.
