Необходимый расчёт арматуры на монолитную плиту

Оглавление

• 1 Для чего нужен армопояс?
• 2 Порядок расчета арматуры
  • 2.1 Определение сечений
  • 2.2 Схема армирования
  • 2.3 Расчет количества
• 3 Корректировка конструкции ж/б плиты

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Расчет арматуры позволяет обеспечить прочностной запас для максимально возможного ресурса конструкции при минимальном сечении прутка, шага ячейки сетки. Кроме того, для стальных прутков необходим защитный слой (15 – 40 мм), на который их необходимо погрузить в бетон для отсутствия коррозии.

Порядок расчета арматуры

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

Принимаются условия:

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м
  2

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м²) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот.

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров.

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Пошаговое руководство по армированию основания своими силами

Бетон – один из самых прочных материалов, используемых в строительстве, выдерживает большие нагрузки на сжатие, но очень плохо работает на изгиб и растяжение – трескается и раскалывается. В фундаментах допускается применение неармированного бетона, так как основное усилие там идет как раз на сжатие. Но из-за возможной неравномерной осадки сооружения во избежание трещин и разломов рекомендуется армировка.

Оглавление:

1. Виды арматуры
2. Защита фундаментов разных типов
3. Инструкция по шагам
4. Распространенные ошибки и полезные советы

Расчет должен быть проведен на стадии проектирования. В проекте можно посмотреть технологию производства, данные по размерам, процент армировки и требуемые диаметры стержней (а в некоторых случаях также приведены чертежи, на которых показаны схемы армирования, шаг, длины и другие данные). Если решено сэкономить на работах и устроить основание своими руками – нужно понять, как правильно это сделать. А если предполагается самостоятельное строительство какого-то небольшого помещения без предварительного проекта, то знаний потребуется чуть больше.

Классификация

Изделия отличаются классом прочности. В ходе устройства фундамента домов коттеджного типа и других одноэтажных сооружений чаще используют металлические, классов А240 и А400 (А500С).

Также различают арматуру:

• Стержневого или проволочного вида.
• Периодического или гладкого профиля.

Проволочную, согласно технологии, используют для хомутов, вязки каркаса и т.п. В качестве рабочей применяются только стержни. А периодический профиль обеспечивает лучший контакт с бетоном, включая его в совместную работу. От гладкопрофильной бетон может отслоиться.

Арматура подразделяется на:

1. Рабочую (чаще – продольная) – главная, необходима для восприятия основных усилий от нагрузок, классом А400 или А500. Обычно диаметр ее больше остальных.
2. Конструктивную – служит для распределения нагрузок по прутьям, для включения их в совместную работу. Для пространственных связей зачастую используются хомуты.
3. Монтажную – для облегчения пространственной сборки каркасов и выравнивания в проектное положение перед бетонированием.

Особенности армирования

При просадке грунта, в зависимости от того, случилось это по краям основания или посередине – растягивающие напряжения в теле конструкции могут возникнуть как сверху, так и снизу. Поэтому по правилам необходимо создать два пояса, в верхней и нижней части фундамента соответственно. Пояса состоят из нескольких прутьев рабочей арматуры, согласно инструкции их необходимо объединить между собой поперечными связями или хомутами, которые должны обхватывать продольные стержни с внешней стороны.

Армировка требует много физической силы, времени и носит травмоопасный характер. У неподготовленного человека на это могут уйти недели.

Конструктивные правила к армированию, изложенные в СП 63.13330.2012 в пункте 10.3, направлены на то, чтобы максимально обеспечить совместную работу арматуры с бетоном, а именно:

1. Защитный слой бетона. Его величина должна быть такой, чтобы свободно можно было выполнить стыки стержней, и достаточной для предохранения от внешней среды (во избежание образования ржавчины). Для фундаментов, залегающих ниже поверхности грунта, минимальный защитный слой бетона составляет 4 см, чаще применяют 5, для рабочей арматуры он может достигать 7 см.
2. Расстояние в свету. Между прутьями должны быть обеспечены зазоры, которые не будут препятствовать укладке бетонной смеси (она густая, и зачастую со щебнем или другим наполнителем, зазор между стрежнями должен быть больше фракции наполнителя, и такой, чтобы раствор беспрепятственно заполнял все пространство, без образования пустот). Расстояние между прутками в свету не должно быть меньше самого большого из используемых диаметров стержня, при этом не менее 50 мм для нижней арматуры, и не менее 25 мм для верхней.

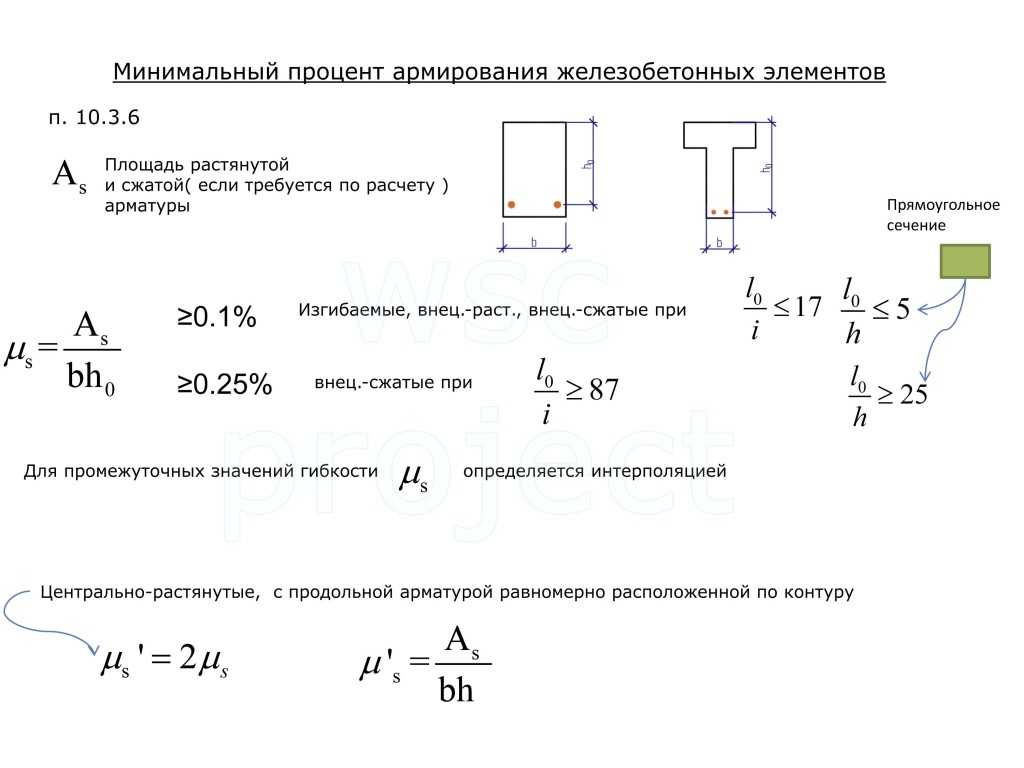

3. Продольная армировка. Расчет сводится к определению ее процента в теле конструкции. Общая площадь сечения рабочих прутьев должна составлять не менее 0,1% от площади сечения фундамента. Для 120х50 см=6000 см², 0,1% от него – 6 см². Теперь подбирается диаметр по сечению, например, это может быть 6 прутков 12 (по 3 штуки в верхнем и нижнем поясе) или 4 с d=14 (по 2 вверху и внизу). На участках Т-образного примыкания процент армирования рекомендуется увеличить до 0,4%.

В таблице приведена площадь поперечного сечения согласно ГОСТ 5781-82:

Шаг между прутьями – не более 400 мм. По верхнему и нижнему поясу фундамента должно быть заложено по 2 рабочие арматуры как минимум, связанных между собой хомутами или отдельными поперечными стержнями, обычно меньшего диаметра.

• Поперечное армирование. В вязаных каркасах диаметр должен быть не менее 6 мм, а также не менее 0,25 от продольных прутьев. Шаг – не более 15 диаметров.
• Соединения. Стыки можно закреплять при помощи вязальной проволоки, сварки или муфт. Для снижения потерь по прочности при продольном соединении рекомендуется делать перепуск не менее чем на 250 мм в одну сторону. Сварные соединения нужно производить согласно ГОСТ 14098. При соединении муфтами – они должны быть той же несущей способности, что и арматура.
• Гнутые стержни. Во избежание разрушения прутов и бетона в этих местах существуют требования по минимальным диаметрам ее загиба.

Для периодического профиля диаметр загиба должен быть не менее 5 диаметров самой арматуры, а для гладкопрофильной – не менее 2,5.

Инструкция по этапам

Подготовительные работы:

• Расчистить и выровнять предполагаемую площадку строительства.
• Вынести на местность план при помощи маячков с леской.
• Вырыть котлован. Иногда при армировании фундамента своими руками основание делают непосредственно в аккуратно вырытых траншеях, где боковые стенки грунта играют роль опалубки. Сроки очень сжаты, так как под воздействием первого же дождя поверхностные воды частично размоют его. В этом случае армкаркасы изготавливают заблаговременно, до начала рытья траншей. По технологии правильнее будет устроить общий котлован под фундамент, утрамбовать землю и сделать щебеночное основание 20 см на подушке из песка, залив все поверх бетонной подготовкой толщиной 10 см.
• Далее установить опалубку согласно планировке.
• Подготовить все к армировке. Прутки нарезать нужной длины и сделать отгибы. Для облегчения представления о том, как будет выглядеть армокаркас, можно составлять для себя набросок, схему, в которой обозначить зазоры, получившиеся длины и другую вспомогательную информацию.

Устройство каркаса:

1. Нарезка. Необходимая длина определяется по высоте основания минус верхний и нижний зазоры под защитный слой бетона. Для вертикальных прутьев расчет будет складываться так: длина арматуры = высота фундамента – 50 см снизу – 50 см сверху. Для укладываемых по ширине, а также продольных рабочих стержней длина определяется аналогично.

Продольные стержни рекомендуется использовать на всю возможную длину, если составлять из кусков, получится значительный перерасход материала по причине обеспечения перехлестов (как минимум полметра) при каждом стыке. Рабочую арматуру ни в коем случае нельзя соединять «встык», даже если применяется сварка – требования по перепуску такие же.

2. Сбор каркаса. Вспомогательные материалы – это специальная проволока и вязальный крючок для нее, пластиковые фиксаторы и временные подпорки. Длинные прямолинейные участки собираются на земле, затем опускается в опалубку. Проволока должна быть обожженная (иначе она будет ломкая), отрезанная необходимой длины и сложенная вдвое. Чтобы самому зафиксировать ей одно перекрестие стержней, к примеру, диаметром 12 мм, надо отрезать кусок проволоки не менее 200 мм, а для большего диаметра или количества связываемой арматуры – длиннее. То есть 2 прутка по 12 мм (24 мм) нужно обхватить (умножить на два) и перекрутить между собой «хвосты» (как минимум 50 см) получится 100 мм, плюс для повышения прочности она должна быть сложена вдвое = 200 мм, при этом необходимо руководствоваться схемой.

3. Установить каркас в опалубку. Чтобы обеспечить защитный слой бетона снизу фундамента, можно воспользоваться специальными несъемными пластиковыми фиксаторами (подставками). Использовать для этого стальные подставки или арматуру запрещается, так как оставшийся там без защитного слоя метал, подвержен ржавчине и может «заразить» ей весь каркас. Деревянные брусья тоже не рекомендуются, так как они впитывают влагу и могут передать ее металлическому каркасу, который начнет ржаветь.

4. Выполнить правильное армирование углов согласно инструкции. Для этого применяются гнутые с требуемым радиусом стержни, с заданной величиной перепуска. Также устраиваются и Т-образные примыкания основания.

Распространенные ошибки и рекомендации

Устраивать углы при помощи прямых пересечений не советуется, гнуть арматуру очень тяжело. Порой при армировании углов ленточного основания прибегают к хитростям: раскалить металл до более податливого состояния и согнуть, или сделать подпил болгаркой и согнуть в этом месте – ни один, ни другой вариант неприемлем. Потерянная в этих манипуляциях почти вся прочность прутьев при неравномерной просадке сооружения может привести к тому, что фундамент не выдержит, и трещина пойдет по углу на всю высоту строения.

Зачастую при устройстве фундамента своими силами есть непреодолимое стремление «сделать все понадежнее и покрепче, что б наверняка», это приводит к увеличению стержней, диаметра и шага, при этом затрачивается необоснованно больше материала, средств и сил. Процент армирования колеблется от 0,1% до 4% от площади сечения основания, для частного строительства значения 0,1% будет больше чем достаточно.

Минимальный и максимальный процент стали в плите балки колонны и фундаменте

Каков минимальный и максимальный процент стали в колонне | Каков минимальный и максимальный процент стали в балке | Каков минимальный и максимальный процент стали в плите | Каков минимальный и максимальный процент стали в фундаменте

1 1 658 Прочитано 3 минуты

В этой статье я расскажу о минимальном и максимальном % стали в колонне. Каков минимальный и максимальный процент стали в колонне | Каков минимальный и максимальный процент стали в балке | Каков минимальный и максимальный процент стали в плите | Каков минимальный и максимальный процент стали в фундаменте | Минимальный и максимальный процент стали в плите балки колонны и фундаменте

Процент (%) армирования/арматурного стержня является важным понятием при проектировании конструкции без использования внешних и минимальных значений вероятности армирования/ Арматура, невозможно получить окончательные детали основы.
После проектирования модели конструкции с использованием праймера или программного обеспечения важно сравнить окончательный вариант с заданными максимальными и минимальными значениями. Тем не менее, колонны, беседка, крыша или плита перекрытия и фундамент превышают респектабельные значения, а стоимость конструкции увеличивается, в то же время это приводит к падению прочности конструкции, если шанс арматуры или (%) значения в валах.
Поэтому важно знать внешние и минимальные значения вероятностей меча в конструкциях ПКР.

Вероятность арматуры или %, арматура в балке, арматура в колонне, арматура в беседке/крыше или перекрытии, арматура в фундаменте Шанс или % арматуры в здании Внешние и минимальные значения фундамента согласно спецификациям зависят от факторов, которые описаны ниже

Состояние груза

Несущая способность грунта

Высота колонны и длина арматурного стержня

Размер арматурного стержня
