Простая двускатная крыша: варианты конструктивных решений, правила расчёта конструкции стропильной системы и площади крыши

варианты конструктивных решений, правила расчёта конструкции стропильной системы и площади крыши

Двухскатная крыша – красивая на вид, надежная и сравнительно несложная форма кровли, за монтаж которой можно взяться, не имея большого опыта в строительстве. Всегда имеется возможность подобрать, несмотря на внешнюю простоту конструкции, оригинальный вариант дизайна для своего дома, бани или беседки.

Понадобятся некоторые знания о том, как правильно рассчитать необходимые материалы, угол наклона и длину стропил, подыскать способы соединения элементов между собой. Детскую или полноценную спальню, кабинет или домашний кинотеатр часто размещают на мансардном этаже, возможность создать который позволяет двускатная крыша.

Устройство и основные элементы двухскатной крыши

В состав кровли, состоящей из 2 скатов, входят:

1. Мауэрлат – анкерами или стержнями с резьбой по периметру к несущим стенам крепится брус 10-15 см или для небольшой конструкции доска 50×250 мм. Он служит для передачи нагрузки от стропил к стенам.
2. Стропильная нога – доска (брус) 5×10 или 5×15 см. Является основным элементом каркаса. Они ставятся с шагом 0,6-1,2 м. На стропила ложится вся тяжесть от снега, града, ветра.
3. Лежень – расположен на внутренней несущей стене, имеет форму бруса 10×10 или 15×15 см, нужен для передачи усилия от стоек кровли.
4. Затяжка – входит в состав системы с висячими стропилами, соединяя их между собой внизу.
5. Стойки – устанавливаются от конька вертикально, передают нагрузку внутренней несущей стене. Чаще всего изготавливаются с квадратного бруса.
6. Подкосы – соединяют несущие элементы и ноги стропил, входят в состав фермы, которая объединяет подкосы, затяжку и стропила.

Нагрузка от кровельного покрытия передается стропильной системе через расположенные перпендикулярно ногам доски или бруски – обрешетку. Она также является дополнительным скрепляющим элементом всей конструкции двускатной кровли.

Преимущества двухскатной конструкции

Основные преимущества, которое можно выделить для крыши с 2 скатами по сравнению с другими формами:

• простота устройства, проектирования и монтажа;
• все виды осадков сходят с поверхности быстро;
• имеет минимальное число соединений, ребер, стыков;
• равномерно распределяет на несущие элементы постройки нагрузку от ветра и снега;
• обойдется дешевле, чем более сложные заменители;
• при возведении конструкции можно обойтись без помощи профессиональных строителей.

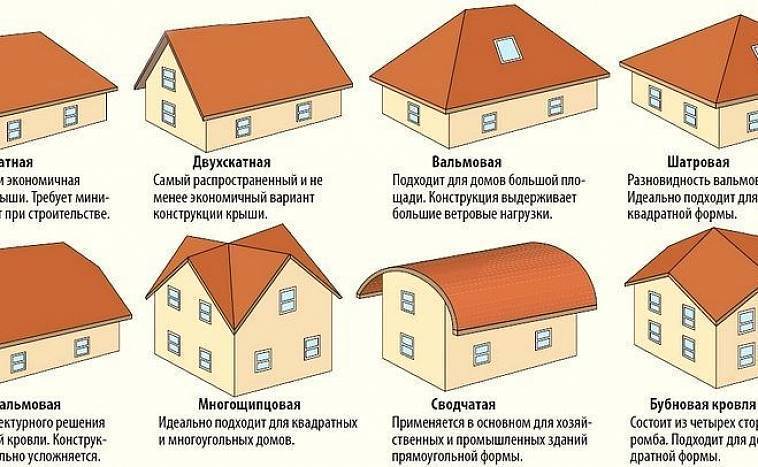

Виды двухскатных крыш

Крыши двускатные бывают разных форм, каждая из которых отличается особенностями конструкции, дизайнерскими решениями и характеристиками подкровельного пространства.

Симметричная или простая двухскатная кровля

Щипцовая или симметричная классическая кровля представляет собой расположенные под нужным углом относительно постройки 2 плоских прямоугольных ската.

Свойства и функции сооружения определяются прежде всего величиной угла такой крыши:

1. Наиболее простым решением для домов с размерами стены в ширину до 8 м будет ферма со сторонами, имеющими наклон 45°.
2. Меньшие углы применяются в районах с большими ветровыми нагрузками и для небольших зданий.
3. Расположение скатов круче 45° – лучший вариант для строений, находящихся в регионах с большим количеством осадков в виде снега. Такой тип кровли является наиболее дорогостоящим.

Симметричная ломаная конструкция понадобится для увеличения места под крышей.

Крыша с разными углами наклона скатов

Двускатная крыша с разными скатами, в основе которой находится произвольный треугольник с отличающимися углами, более сложна в расчетах. Одинаковых элементов в стропильной системе меньше. Какие-то части понадобится усиливать.

Конструкции используются с целью:

• получить мансардное помещения требуемой формы;
• сделать балкон с нужной стороны и заданного размера;
• создать стильный оригинальный дизайн.

Появляются дополнительные возможности связать постройку с рельефом местности. Асимметричная крыша в некоторых случаях поможет разгрузить фундамент за счет отсутствия полноценного 2 этажа.

Крыша с большими свесами

С горных вершин Швейцарии и Франции в Россию пришло такое экстерьерное решение, как шале, когда под одной кровлей дома размещаются другие пристройки.

Подход позволяет соединить традиционный взгляд на архитектуру и новые строительные технологии. Большие свесы помогают защитить от влаги фундамент и стены, сэкономить на устройстве отдельных кровельных систем.

Двускатная крыша с разными скатами позволяет перекрыть несколько помещений, начиная от мансарды, и включая парковку, летнюю кухню, беседку или веранду, бассейн или хозяйственные постройки.

Двухскатная ломаная конструкция крыши

Чтобы приблизить форму мансардного помещения к классической жилой площади, кровельные скаты вверху делают более пологими, а книзу усиливают наклон – «ломают».

С помощью этих манипуляций под кровлей получают:

• высокий потолок;
• почти вертикально расположенные стены и окна;
• возможность сделать балкон во всю ширину;
• отсутствие острых углов в комнатах.

Изломы увеличивают пространство мансарды, делают его более привычным и уютным.

Ломаные конструкции также применяются при создании разноуровневых двускатных крыш, когда скаты не только отличаются по длине, но и расположены на разной высоте.

Как сделать своими руками

Чтобы кровля служила долго и надежно выполняла свои функции, нужно правильно провести расчеты, сделать подробный проект, составить поэтапный план работ, подготовить нужные материалы и инструменты.

Чем сложнее конструкция, тем более вероятны:

• скопление осадков;
• появление протечек в стыках покрытия;
• ошибки в гидроизоляции и утеплении;
• неверное перераспределение нагрузки по стропильной системе.

Габариты здания обуславливают ширину конструкции. Используемый кровельный материал и климатические условия района определяют уклон скатов. От величины этих параметров зависит минимальная высота строения.

Кроме того, придется учесть дизайнерские предпочтения, требования к мансарде и финансовые возможности.

Расчет кровли. Размеры. Определение угла наклона

Определившись с формой крыши, нужно выбрать стропильную систему. Чаще всего используют 2 технологии:

1. Висячая – стропила снизу крепятся к стенам, а вверху опираются только друг на друга. Фермы образуют равнобедренный треугольник, в основании которого находится затяжка. Распорная нагрузка не передается на стены. Система используется для небольших пролетов.
2. Наслонная – нижней опорой для стропил является мауэрлат, вверху они упираются в прогонную балку. Последняя поддерживается системой опор, каменными фронтонами коробки, внутренней стеной.

Угол наклона может быть от 10 до 60° с отклонениями в каждую из сторон. Проще использовать равные углы наклона для обеих плоскостей двускатной конструкции, а асимметрию получить, применяя разноразмерные скаты.

Чем плотнее и тяжелее кровельное покрытие, тем больше должен быть угол. Крышу нужно сделать ниже при небольшом количестве стыков, нахлестов, соединений между элементами покрытий.

Профессионалы оптимальный угол рассчитывают в соответствии со СНиП 2.01.07-85, учитывающим особые, временные и постоянные нагрузки.

Чтобы облегчить работу, можно воспользоваться онлайн-калькулятором для крыш. Понадобится знать размеры стропил (ширину и толщину) и указать их расстояние между ними – шаг.

Расчет сечения стропил. Таблица

В зависимости от кровельного материала подбирают сечение и шаг стропил.

Конструкции с несложной архитектурой можно строить исходя из оптимальных стандартных размеров доски и бруса:

1. Стойки – брус 100×100 мм.
2. Прогоны – брус 100×100, 100×150, 100×200 мм.
3. Затяжки – брус 50×150 мм.
4. Мауэрлат – брус 100×100, 100×150, 150×150 мм.
5. Ригели (опоры для стоек) – брус 100×150 мм.
6. Подшивочные и лобовые доски – доска 25×100, 25×150 мм.

Расчет расстояния между стропилами

Кроме типа кровельного материала, на шаг стропил влияют:

• размеры и вид утеплителя;
• ветровая и снеговая нагрузка;
• характеристики используемых пиломатериалов, их прочность и качество;
• расстояние между балками перекрытия и затяжками;
• вес кровельного пирога и стропил;
• удобство монтажа;
• формы крыши;
• угол наклона скатов;
• тип стропильной конструкции;
• материал обрешетки.

Межосевое расстояние отдельных стропил получают делением длины ската на число стропильных ног. Их число определяют, разделив длину ската на табличное значение шага стропил, выбранное в зависимости от типа кровли (по указанной таблице).

Стропильную систему с увеличенным шагом можно усилить обрешеткой.

Проект

Узнать требуемое количество стройматериалов, визуализировать и детально продумать конструкцию кровли поможет правильно составленный чертеж.

Он должен содержать:

1. Подробную схему стропильной системы, построенную с учетом типа кровельного покрытия и разного вида нагрузок.
2. Размеры и конфигурацию всех элементов.
3. Укрупненное изображение основных соединений.
4. Укладку кровельного материала пошагово.
5. Расположение дополнительных компонентов, служащих для усиления конструкции.
6. Макет обрешетки.
7. Устройство кровельного пирога – гидроизоляцию, утеплитель, пароизоляцию.
8. Спецификацию пиломатериалов, использовать которые планируется.

Материалы

Смета, составленная предварительно, должна включать:

1. Пиломатериал. Рассчитанный по периметру поставленной коробки брус для мауэрлата с запасом 5% на соединения и обработку. Доску или брус, которые будут использованы для изготовления стропильных ног, обрешетки, подкосов и т.д.
2. Кровельное покрытие – профнастил, ондулин, металло- или керамическую черепицу, шифер, мягкую кровлю.
3. Рулонную гидро- и пароизоляцию.
4. Материал для свесов и фронтонов.
5. Гвозди, скобы, шпильки, анкеры, саморезы, пластины и уголки.
6. Для обустройства конька, свесов, ендов, проходов через крышу потребуются фасонные элементы.
7. Термо- и звукоизоляцию.

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

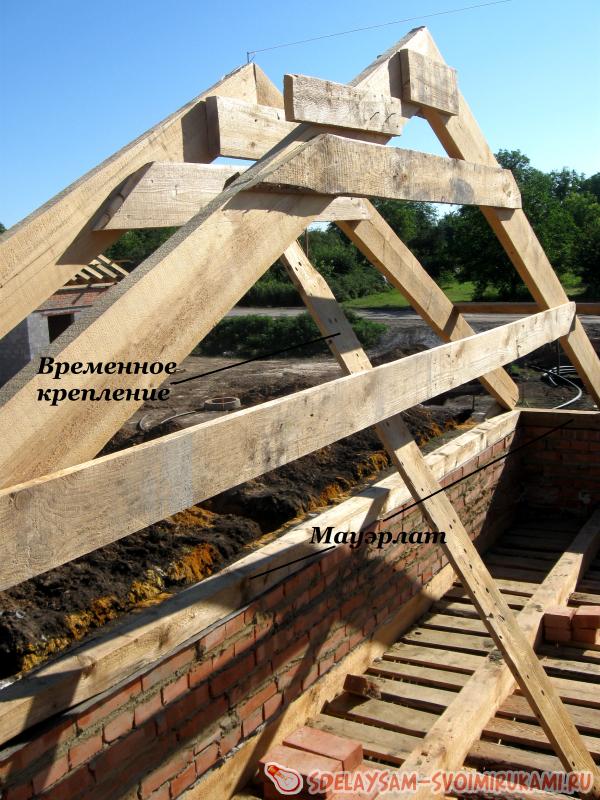

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

1. За 2-3 ряда до окончания стены делают закладку стальной проволоки, на которую впоследствии с помощью ломика затягивают несущий брус.
2. При монолитном строительстве замуровывают при отливке стены шпильки, в которые вкручиваются анкерные болты.
3. На этапе возведения стены делают деревянные закладки. К ним впоследствии с помощью кованых скоб крепят мауэрлат.
4. Используют предварительно замурованные штыри. В качестве крепежей применяют арматуру или шпильки.

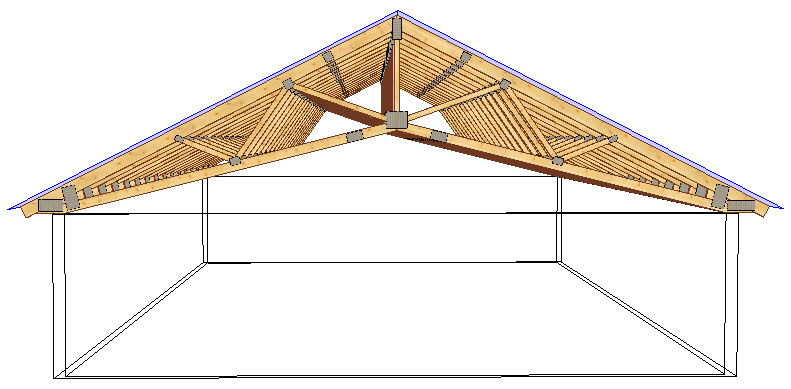

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Балки, горизонтально расположенные между стропилами, осуществляют усиление и стягивание стропильных ног. Возле конька крыши устанавливают дополнительные элементы из прочного бруса – ригели. Они выполняют функцию компенсации растягивающих воздействий.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

• глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
• для надежного соединения в каждом узле лучше применять 2 способа крепежа;
• не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

• безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
• распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Возможно использование гибридных конструкций, объединяющих наслонные и висячие.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

• ДВП;
• ДСП;
• ОСП;
• фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.

Двускатная крыша

Двускатная крыша — это простая крыша.

  Среди всех видов простых крыш, двухскатная форма крыши считается самой лучшей и практичной. В сравнении с односкатными, а так же трёх- и четырёх- скатными крышами, форма двускатной крыши позволяет наиболее оптимально организовать подкровельное помещение мансарды или чердака, при этом значительно снизив денежные затраты.

  Она проста в устройстве, планированию, расчётах и монтаже.

Двухскатная крыша

  Двускатная крыша — это один из самых популярных и широко распространённых видов скатных крыш. Состоит из двух скатов, что и стало определяющим фактором в названии для класса крыш данного вида. Скаты имеют уклон от конька к карнизам крыши.

  Двускатные крыши плоскости скатов корых сходятся в коньке, называют щипцовыми крышами.

Как правильно: двускатная или двухскатная?

  Правильное название и правописание: двускатная крыша, но гораздо чаще в просторечье применяется слово двухскатная крыша, что не считается критической ошибкой.

Виды двухскатных крыш

  Двускатная крыша может иметь самую любую геометрическую форму скатов и ограничевается только фантазией проектировщика. Скаты крыши могут быть не только прямоугольной формы, но и округлой, ромбической, трапецевидной, многогранной и т.д.

  Но есть и типовые широкораспространённые двухскатные крыши, которые выделяют в отдельные классы.

Симметричная двухскатная крыша

  Скаты на таких крышах симметричны (имеют зеркальное отображение).

Данный класс двускатных крыш имеет свои отличительные особенности:

• Скаты крыши всегда имеют одинаковый уклон;
• Фронтон строения имеет форму равнобедренного треугольника;
• Конёк крыши расположен строго по центру строения.

Несимметричные двускатные крыши

  Двускатные крыши с разными уклонами скатов называются несимметричными.

  В несимметричных крышах конёк расположен со смещением относительно центра строения, поэтому такие крыши часто называют крышами со смещённым коньком.

С ломанными скатами

  Как правило, двухскатные крыши с ломанными скатами применяются для существенного увеличения объёмного пространства подкровельного помещения: мансарды или чердака.

описание и конструкция. Крыша двухскатная своими руками Описание двухскатной крыши

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

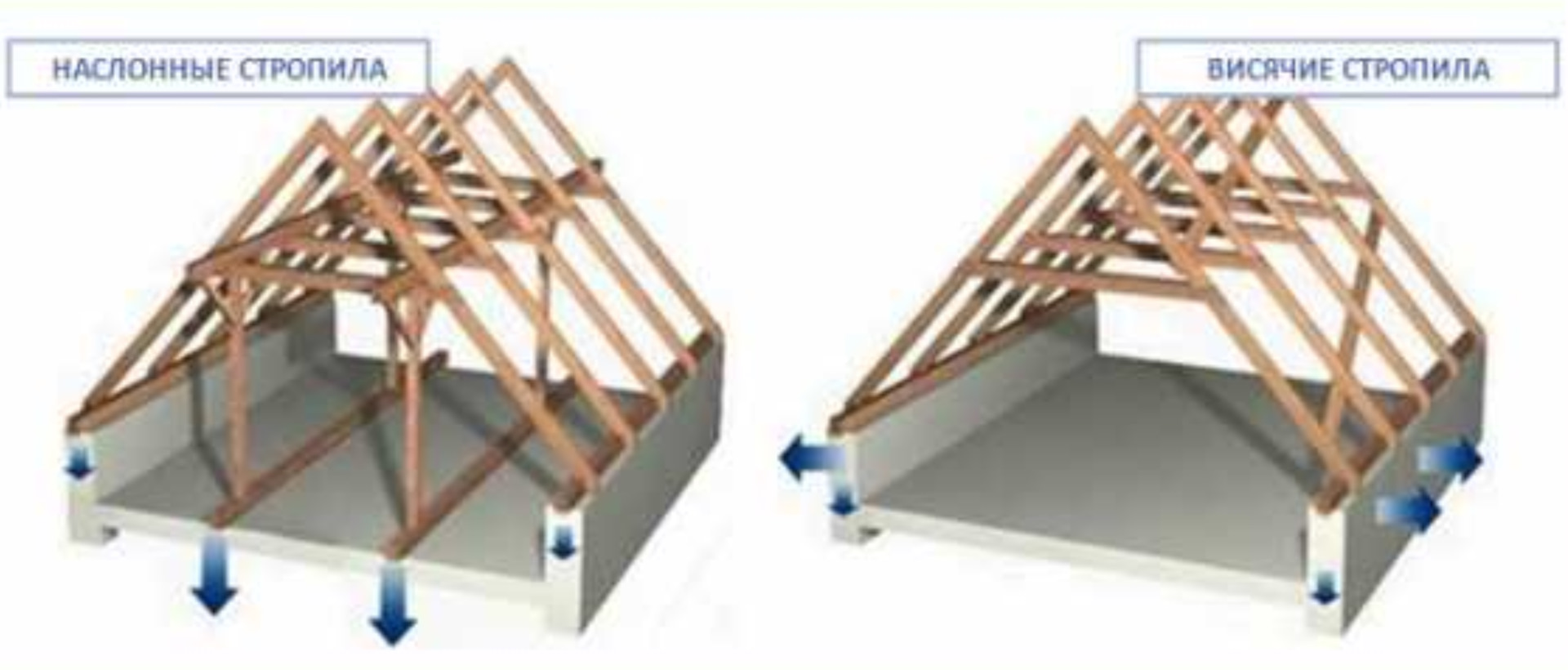

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
• Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
• Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
• Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
• Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
• Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
• Размечаем точки установки стропильных ног.
• Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
• Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
• Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
• Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
• Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
• По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.

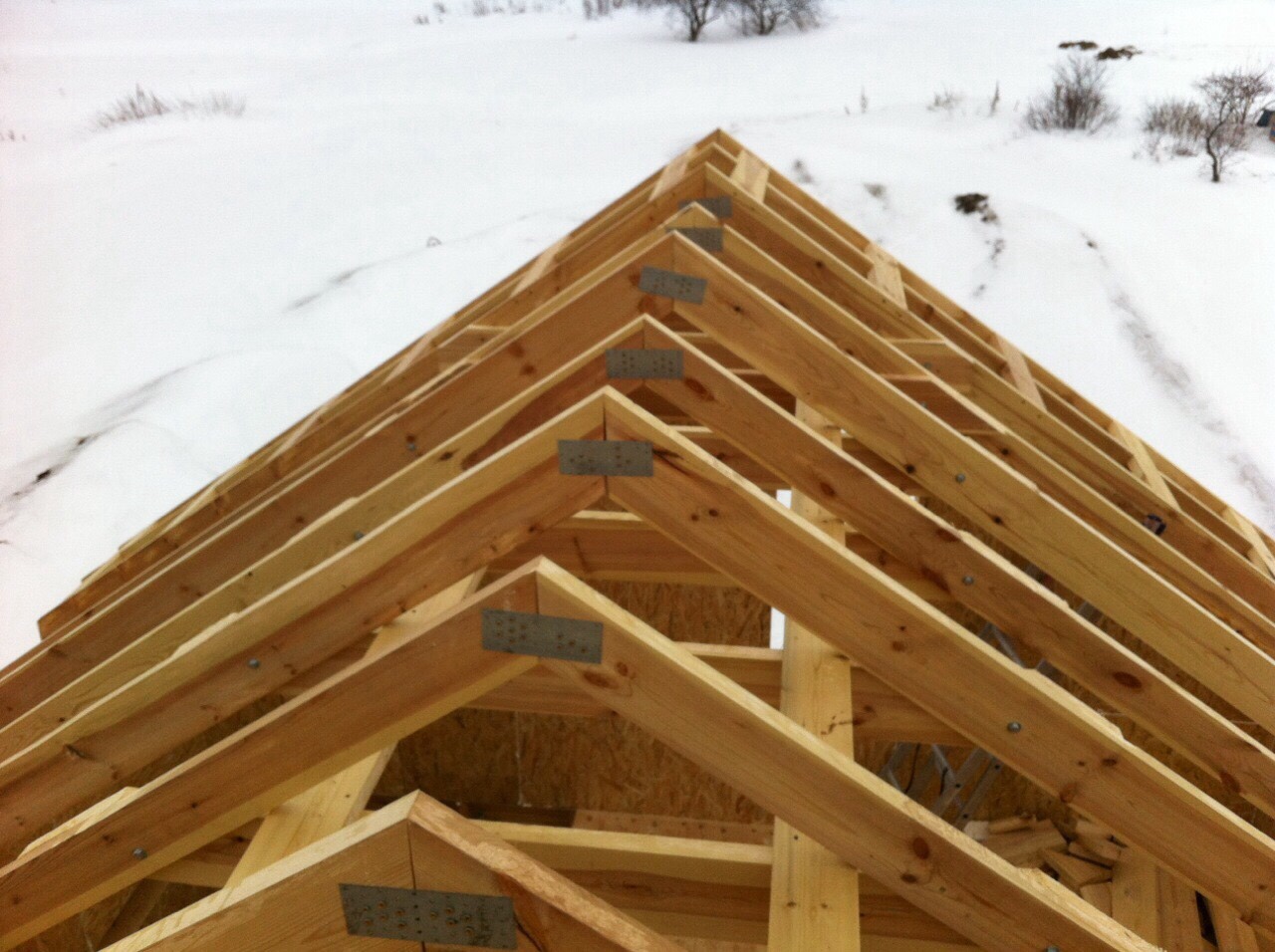

• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Симметричная двускатная крыша имеет лаконичный вид Симметричная кровля оптимальна для кирпичного здания Вальмовая кровля имеет конструкцию,похожую на двускатную Асимметричная форма крыши делает здание оригинальным Простая двухскатная крыша подходит для домов из любых материалов Асимметричная крыша не требует особого ухода Монтаж кровельного материала проводится после полного завершения крепления стропил

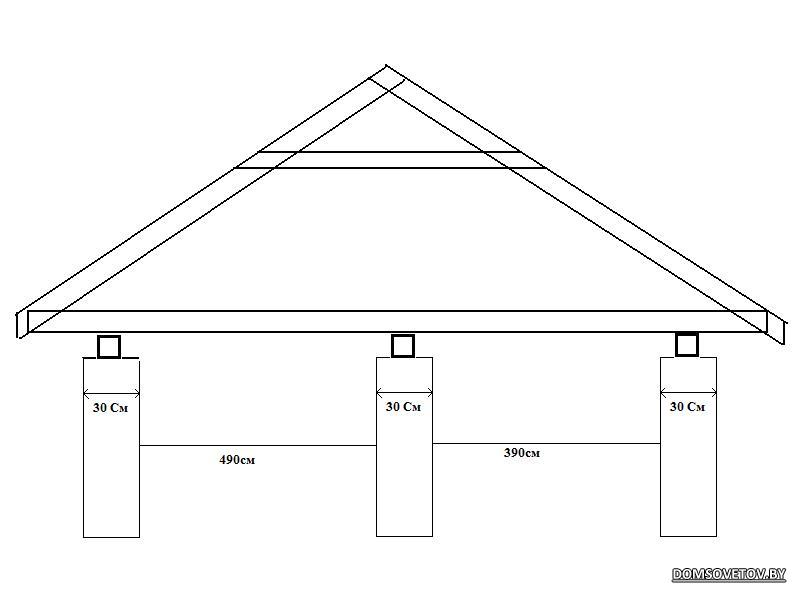

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

• разместив один скат в южную сторону;
• второй под другим углом, либо длиннее, на северную;
• правильно рассчитав все нагрузки от ветра и снега;
• мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

Преимущества и недостатки разноскатных крыш

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

Настоящее “спасение” для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

• На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
• На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Виды конструкций разноскатных крыш

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

• Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
• Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
• Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
• Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Обзор самых удачных проектов и примеров строительства

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Как построить двускатную крышу с разными скатами

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.

Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

• Один из скатов крыши располагался с южной стороны;
• Противоположный скат располагался под другим углом или увеличивался в длине;
• Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Крыша с разной длиной скатов – это далеко не новое изобретение. Конечно, точные даты и периоды неизвестны, но можно предположить, что самые первые варианты кровли уже были асимметричными – хотя бы потому, что у строителей тех времен попросту не было знаний и возможности сделать конструкцию ровной.

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.

Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

• Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
• Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

1. Несимметричные крыши . В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
2. Частично ломаные крыши . Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
3. Асимметричные крыши . Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
4. Асимметричные крыши со смещенным центром . На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

1. Одинаковая длина скатов, разный угол наклона . Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
2. Одинаковый угол наклона, разная длина скатов . Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
3. Разная длина и форма скатов . Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
4. Нестандартные конструкции . Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
5. Крыша со смещенным коньком . С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.

Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

• Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
• Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
• Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.

О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.

Выбирая проект частного дома или дачного домика, приходится учитывать большое количество факторов. Особой вопрос – это выбор формы крыши. Она одновременно является и главной защитой дома, и ее украшением. Она может иметь самый разнообразный внешний вид и форму. Их настолько много, что человеку, которому приходится впервые заниматься домостроением, не так уж просто будет сориентироваться.

Наиболее популярным типом крыши в частном строительстве считается двухскатная крыша. Если судить даже только по одному названию – «двухскатная», то не сложно догадаться, что она должна состоять из двух плоскостей-скатов. Обычно, опираются на несущие стены одинаковой высоты. Пространство между скатами, что, кстати, можно считать их отличительной особенностью, имеет четко выраженную форму треугольника. Видимо, из-за внешнего сходства с щипцами их называют также двухскатные . Виды двухскатных крыш отличаются большим разнообразием. Они разнятся по форме, конструкции стропил, наличию чердачного помещения и т. д.

Самые популярные виды двухскатных крыш

Полувальмовая: преимущества и недостатки

В местностях, где постоянно дуют сильные ветра, как правило, предпочтение отдается домам с полувальмовой крышей – одному из видов вальмовых. Полувальмовая крыша в целом та же обычная двухскатная, но с небольшими свесами с торцевых сторон. Срезанные скаты с боков имеют по линии уклона меньшую длину, чем основные скаты. Именно за счет такого строения полувальмовое строение способно выдерживать высокие ветровые нагрузки. При этом ее чердачное помещение имеет достаточно удобную форму и размеры, чтобы обустроить там жилое либо хозяйственное помещение. Фронтоны дома также отлично защищены от любых атмосферных осадков. К тому же, она придает дому сказочный необычный вид.

Ее стропильная конструкция намного сложнее, чем у , за счет различных упоров, подкосов, нарожников, шпренгелей, большого количества ребер, ендов, промежуточных стропил и других конструктивных элементов. Она требует не только грамотного математического расчета, но и грамотного изготовления. Конечно, сэкономить на материалах при строительстве, скорее всего, не удастся, но зато стены дома будут гарантированно защищены от атмосферных осадков и ветра.

Мансардная крыша: простая по конструкции, но эффективная

Еще одна разновидность . Она образована двумя пологими скатами, сомкнутыми в вершине, и двумя крутыми скатами, которые являются их продолжением. Такая форма, позволяющая полнее использовать чердачное пространство, имеет сегодня большой потребительский спрос. Конструкция стропильной системы мансардной крыши состоит из висячих стропил, благодаря чему и обеспечивается пустота в средней части помещения.

Ломаная — лучший вариант для мансарды

Ломанная крыша отличается от стандартной двухскатной наличием на боковых сторонах изломов, которые обеспечивают высокие потолки во внутренних помещениях. Она может быть выше, чем обыкновенная двухскатная, которая из-за чересчур крутого уклона будет не в состоянии выдерживать ветровую нагрузку. Благодаря перелому в скате, наиболее уязвимая часть крыши, верхняя, которая при эксплуатации воспринимает ветровую нагрузку, получает небольшой наклон, в то время как нижняя – очень резко направлена вниз. При большое значение имеет соблюдение пропорций ее элементов.

Самыми распространенными вариантами двухскатных крыш являются:

• с уклоном в 45° с классической стропильной системой , особо часто ее используют в средней полосе страны, кстати, ее идеальный вариант – ширина 6 метров, максимум до 8.
• двухскатная мансардная крыша, угол наклона ската которой составляет 60 ° – так называемая остроконечная. Это достаточно дорогостоящий вариант, используют его для домов шириной более 6 метров.
• ломаная крыша с мансардой с двумя скатами, имеющими разные уклоны (зачастую 30° и 60°). Это самый подходящий и наиболее экономичный вариант для домов, ширина которых не превышает 6 метров.

Виды двухскатных крыш по назначению строения

Дачные бытовки – это отличный вариант для тех, кто мечтает о большом загородном доме, но еще не успел его построить, либо для любителей проводить свой в маленькой и комфортной даче. Двухскатная крыша в этом случае в сочетании с крыльцом и окошечками из дерева будут смотреться как идеальный маленький симпатичным дачный домик.

Стропильная система двускатной крыши

Двускатная крыша является не только самой удобной, но еще и самой простой для постройки собственными руками и с незамысловатой конструкцией можно справиться даже в одиночку, при должном терпении и не сложных расчетах. Двускатная крыша стропильная система легко поддаются установке. Кроме того, бывает несколько вариаций подобных конструкций – с ровными уклонами и с ломаными.  В первом случае – это привычная для всех нас крыша, простая в монтаже. Ломаная крыша имеет более необычный внешний вид, так как имеет другую форму скатов и установка ее, естественно, тоже проходит несколько другим образом. Самой лучшей в плане экономии и в расходе материала, является крыша с наклоном, который составляет 35-45 градусов, и хотя подобный склон дает лучшую возможность распределения нагрузки, но тогда сразу отпадает возможность обустройства помещения на чердаке.

стропильная система двускатной крыши

Очень важно, чтобы крыша была прочной и легкой, поэтому стропильная конструкция требует к себе самое большое внимание. Для равномерного распределения нагрузки по всей площади, стропила устанавливают на специальную конструкцию из опорных брусьев — мауэрлата, и фиксируют при помощи скоб из металла или планок. Угол наклона самих стропил и будет влиять в дальнейшем угол наклона кровли. Кроме того, стропильные конструкции бывают висячими или наслонными. Первые получили свое название из-за того, что крепление идет на опорах стропильных ног – к стенам и коньку крыши. В случае с наслонными конструкциями – окончания стропил приобретают опору на наружных стенах, а середина конструкции крепится к средней несущей стене. Хотя порой, приходится использовать оба способа крепления стропил одновременно. Это в свою очередь является и более надежным методом, и довольно удобным.

Двускатная стропильная система крыши требует для установки только качественный и крепкий материал, поэтому не стоит забывать, что балки с трещинами или другими погрешностями ни в коем случае не подойдут для подобной работы. Самый оптимальный размер стропильных ног, составляет 50*150*6000 мм, и если длина балки будет больше 6 м, то и ширину следует изменить до 180 мм, так как в противном случае, балки сломаются из-за собственного же веса.

Статья крыша из профнастила своими руками поможет Вам дешево сделать кровельное покрытие.

узел двускатной крыши

Мауэрлат – это брус 150*150 мм, который является своеобразной опорой для будущих стропил и крепится по длинной стороне дома. Его фиксируют анкерами, для большей надежности и делают специальные гнезда, для брусьев – подпорок. Когда стропила крыши готовы к монтажу, их соединяют между собой временной стяжкой, а после установки, на верхнем краю стропильных ног можно расположить конек, крепление которого осуществляется металлическими скобами или болтами. Следующим важным шагом является размещение промежуточных опор, которые помогут снизить прогиб стропильных ног. Для этого, стропила должны ложиться строго на опоры. Если же у вас конструкция строится только с помощью висячих стропил, то этап с опорами можно просто пропустить.

Как сделать стропильную систему двускатной крыши:

Построить скатную крышу | Строительство своими руками

Страница 1 из 2

Если у вас есть плоская крыша на части вашего имущества, она часто подвержена проблемам, поэтому в настоящее время обычной практикой является преобразование плоской крыши в скатную. Это руководство было представлено одним из участников сайта, поэтому оно должно помочь понять, о чем идет речь.

Здесь показана существующая пристройка с плоской крышей, возраст которой, вероятно, превышает 20 лет.

За последние 3-4 года сделан мелкий ремонт по ремонту сгнившего ДСП.В конце концов, большая часть передней части крыши сгнила, что напоминало дно клетки для кроликов!

Дождевая вода просачивалась в жилое пространство внизу.

Это предполагаемый проект с размерами и используемыми материалами-

Первой задачей было удалить существующие водосточные и бордюрные доски с помощью разрушающего бруса. Поскольку область крыши гнила, необходимо соблюдать осторожность в отношении того, где вы ступаете — безопаснее наступать на область, где находятся существующие балки.

Рассчитайте требуемую высоту настенной пластины, исходя из того, что будет на ней располагаться, т. е. фермы (за вычетом вырезов в виде птичьего рта), реек и плитки. Также допускается врезка свинцовой гидроизоляции на один кирпич ниже подоконника.

Половина кирпича на боковой стене была выбита (красная стрелка), чтобы можно было протолкнуть настенную пластину, придав ей дополнительную опору. Затем это было повторно указано, как только настенная пластина была на месте.На стене мелом были нанесены отметки для расстояний для болтов, чтобы отверстия в кирпиче находились в центре кирпича.

Эти метки были перенесены на настенную пластину. Отверстия были просверлены в стенной пластине, включая углубление, чтобы обеспечить дополнительные шайбы и доступ с помощью набора гаечных ключей и головок. Приставил настенную пластину к стене и отметил места для отверстий на стене. Просверлил отверстия точно на глубину ствола болта. Вставил болт в отверстия и поместил настенную пластину в выбитое отверстие на боковой стене и прижал настенную пластину к стене так, чтобы стержень болтов, находящихся в стене, прошел через отверстия в стеновой пластине.Добавил шайбы увеличенного размера и затянул болт, убедившись, что настенная плита была полностью ровной.

Пластина передней стены

Снимите существующий войлок и кровельную доску, чтобы открыть существующие балки. Обрежьте балку, чтобы можно было закрепить переднюю стеновую пластину так, чтобы передняя стеновая пластина встала заподлицо с внешней передней стеной. Эта настенная плита будет сидеть на первой кирпичной кладке. Выровняйте настенную плиту по отношению к существующим балкам и сделайте отметку на стеновой плите на одной линии с центром балок.Просверлите отверстия в этих отметках, чтобы можно было вбить 6-дюймовый гвоздь через стеновую пластину в балки.

Нанесите толстый слой цемента на существующую кирпичную кладку, затем положите на него стеновую плиту и выровняйте. Используя просверленные отверстия, вбейте 6-дюймовые гвозди через стеновую плиту в балки. Это также было закреплено L-образными скобами на каждом стропиле.

Стропила

После установки двух стеновых пластин можно приступать к установке стропил. Во-первых, каждое стропило следует разместить на пластинах передней и задней стен, убедившись, что оно плотно прижато к задней стене.Отметьте на стропиле вертикальную линию, параллельную стене (обозначена синим цветом), а затем разрежьте вдоль этой линии. Таким образом, стропила будут плотно прилегать к задней стене.

После того, как конец стропила будет обрезан, в стропиле можно сделать вырезы для птиц, чтобы обеспечить его надежную посадку на стеновые пластины. Для этого снова положите стропила на пластины передней и задней стен и вровень с задней стеной. Для птичьего рта на задней стене нарисуйте вертикальную линию (красного цвета) на стропиле, используя переднюю часть настенной пластины в качестве ориентира.

Затем проведите горизонтальную линию под углом 90° к вертикальной линии от вертикальной линии к стене. Высота этой линии не должна быть слишком высокой, чтобы не ослабить место, где стропила прилегает к стеновой плите, и должна быть одинаковой на обоих пропилах стропила. Используйте кусок дерева подходящей толщины в качестве шаблона (я использовал обрезки стропил).

Повторите этот процесс для передней части птичьего рта, но используйте внешнюю сторону настенной пластины в качестве ориентира для вертикальной линии, затем проведите горизонтальную линию от этой линии внутрь на той же высоте, что и горизонтальная линия для предыдущего разреза.

Установите стропила на место, а затем просверлите отверстие в верхней части стропила на одной линии с серединой стеновой пластины (см. красную стрелку выше). Затем забейте 6-дюймовый гвоздь через отверстие и надежно закрепите его в настенной пластине. Также вбейте 4-дюймовые овалы с обеих сторон стропила, снова в верхнюю часть настенной пластины (синяя стрелка выше). Этот процесс необходимо повторить на обоих концах стропила.

Концы стропил должны были быть немного длиннее (исходя из ширины софита), чтобы обеспечить нависание.Возврат использовался для обеспечения точки крепления софита. Эти ответные части были привинчены к внутренней части нависающего стропила так, чтобы возврат образовывал прямой угол с кирпичной стеной.

От первого стропила до последнего был протянут отвес в месте, где должны были обрезать стропило и ответную часть. Опустив отвес вниз по стороне стропила/возврата, можно провести линию для получения вертикального разреза. После того, как это было сделано на каждом стропиле, и стропило, и ответная часть были обрезаны, чтобы выровнять концы.

Типы скатных крыш, преимущества и применение

Что такое скатная крыша?

Когда угол наклона крыши превышает примерно 10° по отношению к горизонтали, она называется скатной крышей . Скатные крыши могут иметь уклон с обеих сторон или только с уклоном в одну сторону. Угол наклона увеличивается пропорционально увеличению таких условий, как ветер, дождь, а также снегопад. Но уклон не должен превышать 60°.

Кровля скатная из бруса, металлоконструкций, железобетона, предварительно напряженного бетона. Скатная крыша – это единственная крыша, используемая в холмистой местности и подверженная сильным ветрам, дождям и снегопадам. Он также используется для кровли больших пролетных строений, таких как фабричные здания, склады, мастерские и т. д.

Типы скатных крыш

Различают следующие типы скатных крыш:

1. Lean на крышу
2. Советная крыша
3. Пара — закрыть крышу
4. ошейник крыша
5. ножницы крыши
6. двойной или пурлина
7. King Post Truss
8. Queen Post Truss
9. Mansard Book
10. Steel Truss
11. усеченный ферма
12. Бел-быстрая ферма
13. Композитная ферма.

Ниже мы подробно обсудим каждый тип скатной крыши.

1. Прислониться к крыше

Это простейшая форма скатной крыши, имеющая скат только с одной стороны. Одна стена поднята достаточно выше другой, чтобы создать уклон.

Крыша состоит из обычных стропил, верхние концы которых опираются на стеновую плиту. Эта настенная пластина поддерживается на выступающем из стены кронштейне. Этот тип скатной крыши можно использовать до 2 пролетов.4 м.

Использование: Веранда в здании, небольшой сарай и т. д.

2. Сдвоенная крыша

Это усовершенствованный тип односкатной крыши, построенный только на стропилах. Он имеет склоны по обеим сторонам хребта. В этом типе скатной крыши обычные стропила наклонены вверх от противоположных стен и встречаются на коньке посередине.

прочно крепятся врубкой или прибиванием гвоздей к деревянным накладкам, закрепленным по верху стен.

После закрепления стропил через соответствующие промежутки кровля в последнюю очередь закрепляется на каркасе из реек. Эта крыша может быть построена с пролетами до 3,6 м.

3. Пара-близкая крыша

Спаренная крыша похожа на сдвоенную крышу, за исключением того, что общие стропила соединены стяжной балкой рядом с нижними концами стропил.

Анкерная балка принимает на себя всю горизонтальную нагрузку и предотвращает расхождение стропил, а также помогает исключить возможность опрокидывания стен.

Эту скатную крышу можно использовать при пролете до 5 м. Для пролетов, превышающих это, между коньком и стяжкой можно использовать вертикальный стержень, известный как шкворень. Предотвращает провисание стяжной балки.

4. Воротник крыши

Когда анкерная балка крепится на более высоком уровне вместо ножек в парной крыше, она называется ригелем, а анкерная балка называется ригельной балкой.

Обеспечивает большую высоту помещения. Опорная балка должна крепиться на высоте от 1/3 до 1/2 высоты по вертикали от стены до конька.Максимальный пролет воротной кровли 5 м.

5. Ножницы для крыши

Эта скатная крыша состоит из двух общих стропил, как сдвоенная крыша. Два дополнительных элемента, называемых ножницами, используются для усиления крыши. Один конец каждого ножничного элемента соединяется у стеновых плит с обычными стропилами, а другой конец соединяется с центральными точками обычных стропил.

6. Двойные или прогонные крыши

Когда пролет крыши превышает 5 м, стропила становятся очень длинными и неэкономичными.Для уменьшения размеров стропил под стропила применяют промежуточные опоры, называемые подкосами. Максимальный пролет этой скатной крыши составляет 5 м.

7. Ферма King Post

Эта крыша состоит из двух основных стропил, одной стяжной балки, двух подкосов и шкворня. Фермы располагаются на расстоянии около 3 м друг от друга. Каркас фермы выполнен таким образом, что его форма не меняется под действием внешней нагрузки.

Центральная вертикальная стойка, соединяющая конек и анкерную балку, называется центральной стойкой. Подкосы используются для предотвращения прогиба основного стропила. Эта ферма подходит для пролетов крыш от 5 м до 9 м.

8. Ферма Queen Post

Эта ферма состоит из двух поперечных стоек, двух основных стропил, подкосов, анкерной балки, натяжной балки, прогонов и т. д. Верхние концы цапф разделены горизонтальным элементом, называемым натяжной балкой. На стяжке также предусмотрен натяжной порог, чтобы противостоять тяге распорок. Ферма ферзевой стойки подходит для пролетов крыш от 9 до 14 м.

9. Мансардная ферма

Это комбинация ферменной конструкции королевской стойки и ферменной конструкции королевской стойки. Верхняя часть фермы относится к типу королевских стоек, а нижняя часть — к королевским стойкам.

10. Стальная ферма

являются одними из самых прочных типов скатных крыш. Стальные фермы изготавливаются из катаных стальных элементов конструкции. Стальные фермы экономичнее деревянных для пролетов более 10 м. Чаще всего для кровельных ферм используют угловые профили.Однако для больших пролетов можно использовать и тавровые, двутавровые, швеллерные профили.

11. Усеченная ферма

Это просто нижняя часть мансардной фермы.

12. Ферма Bel-fast

Еще один тип скатной крыши. Верхняя поверхность этой фермы выполнена в виде кривой, а не ската. Он изготовлен из деревянных секций и может использоваться при пролете до 30 м. Он также известен как ферма с тетивой или решетчатая ферма крыши.

13.Композитная ферма

Композитные фермы изготавливаются из деревянных профилей и профилей из мягкой стали.

Читайте также —

Как рассчитать длину стропил крыши

Как рассчитать уклон лестницы

Преимущества стальной фермы над деревянной фермой

Для получения дополнительных обновлений следите за нашей страницей Facebook, страницей Linkedin и каналом Telegram.

Крыша крыльца своими руками: шаг за шагом строим простую скатную крышу

Хотите узнать, как построить крышу крыльца своими руками? В этом посте и видео я покажу вам, как именно я сделал маленькую скатную крышу, шаг за шагом. Для отделки, не требующей обслуживания, я использовал кедровую черепицу в качестве черепицы и облицовку из обожженного дерева на фронтоне.

У нашего дома в Великобритании была плоская бетонная крыша над входной дверью. Я не думал, что это выглядело особенно красиво, и, борясь с сыростью в собственности (вызванной треснувшим свинцом, блестящим вдоль оконных перемычек), я решил построить небольшую скатную крышу, чтобы идти поверх плоской крыши.

Прежде чем мы двинемся дальше, посмотрите мое видео «Крыша крыльца своими руками. Строим простую скатную крышу шаг за шагом? ниже:

Почему стоит выбрать конструкцию скатной крыши?

Я не стал вдаваться в подробности в видео, но прежде чем выбрать конструкцию скатной крыши, я рассмотрел различные другие формы крыш и взвесил все за и против каждой. Я выбрал скатную двускатную крышу по следующим причинам:

Эстетика Я подумал, что это будет хорошо смотреться!

Управление дождевой водой Благодаря постройке двускатной крыши количество воды, попадающей на любого, кто входит в дом, уменьшилось. Поскольку дождевая вода отводится по сторонам крыльца, не было необходимости в дополнительных сложностях и расходах на водосточный желоб. На самом деле у меня по обеим сторонам крыльца стоят растения, лишняя дождевая вода отводится к ним прямо с крыши, что отлично получается.

Простота сборки Построить эту скатную крышу оказалось очень просто, как я и предполагал на этапе проектирования.

Строительство скатной крыши: шаг за шагом

Мой метод строительства скатной крыши своими руками можно описать следующими шагами:

• Шаг 1: Визуализируйте свою крышу и оцените различные формы Это важный шаг, и на него стоит потратить некоторое время. Если вы живете с кем-то, я также думаю, что важно вовлечь в этот момент вашу вторую половину.Смелый человек, который строит что-то подобное, не посоветовавшись с женой! (Не обижайтесь на дам, читающих это — я знаю, что вы тоже умеете строить крыши — я просто имею в виду большинство…)
• Шаг 2: Выберите материалы Я ненавижу рисовать. У меня и так достаточно дел в жизни, не создавая себе лишней работы в будущем. В результате я выбрал кедровую черепицу и обожженную древесину — оба материала можно не обрабатывать. Вы можете использовать черепицу, а для сайдинга на фронтоне использовать, например, ПВХ, который также не требует дальнейшего ухода.Я хотел более деревенский вид, но вы можете выбрать любые материалы, которые вам нравятся. Я получил конструкционную древесину (4″ x 2″ для основной конструкции, обшивку из красного дерева внахлест для фронтона и кровельные рейки для… как вы уже догадались… кровельные рейки!) в местном магазине пиломатериалов по хорошей цене. Кедровую черепицу я купил в Интернете по лучшей цене, которую только мог, так как ее не было в наличии на месте. Они поставляются на поддоне, и это действительно было очень удобно.

  Я просто обожаю внешний вид кедровой черепицы!

• Шаг 3: Разметка крыши Я измерил центр плоской крыши из бетонной плиты, перенес линию на стену, а затем с помощью отвеса провел линию вверх по стене над вершиной крыши. закончится.Затем я выбрал уклон крыши на глаз. На самом деле, я сделал это с помощью Росселлы и ее «8 лет опыта в техническом рисовании» (Ро вспоминает, какой прекрасный у нее глаз на вещи [благодаря ее 8 годам изучения технического рисования в школе 😀] каждый раз, когда я делать работу… Это вроде присутствия инспектора по контролю качества на месте…) Затем я отметил, где пилить дрова.

• Шаг 4. Вырежьте деревянную конструкцию для крыши Разметив первую хорду, я вырезал ее сабельной пилой.Затем я использовал его в качестве шаблона, чтобы вырезать еще три. Положив их на пол и выровняв их по ширине плоской крыши, я смог завершить структурные секции, включая нижние пояса и шкворни, и скрутить их вместе длинными шурупами. Я использовал шурупы для дерева турбовинтового типа, которые можно использовать без сверления направляющих отверстий. Вы можете купить их на Amazon.

  Резка древесины сабельной пилой. Это был первый раз, когда я когда-либо использовал их — они превосходны!

• Шаг 5: Коньковая балка Затем я временно поместил две треугольные секции сверху плоской крыши, чтобы измерить расстояние между ними.Это будет длина, которую мне нужно будет отрезать для коньковой балки. Затем я вырезал секцию из бруса размером 4″ x 2″ и использовал кронштейны из оцинкованной стали под углом 90 градусов, чтобы зафиксировать коньковую балку на месте. Я также использовал обрезки, чтобы укрепить углы, уменьшить потери и сделать всю конструкцию более жесткой. (Примечание. Это небольшая ненесущая скатная крыша. Если вы строите большую крышу или не можете позволить себе роскошь иметь бетонную крышу в качестве основы, вам нужно будет спроектировать крышу в соответствии с вашими потребностями — если бы вы просто «увеличили» мой дизайн, он мог бы оказаться слишком слабым для вашего приложения. )
• Шаг 6: Кровельные рейки Затем я измерил, вырезал и добавил кровельные рейки к конструкции крыши. (Расстояние между ними определяется вашим возможным кровельным покрытием.) После того, как они были установлены, конструкция крыши стала очень жесткой и с ней было легко обращаться. Затем я закрепил весь шебанг на месте с помощью дюбелей, винтов и кронштейнов из оцинкованной стали. Эта крыша должна выдерживать ветер со скоростью более 100 миль в час, который бывает в Блэкпуле каждую зиму, поэтому я был уверен, что надежно закрепил ее.

  Придание формы…

• Шаг 7: Установите свинцовый гидроизоляционный материал и кедровую черепицу Это действительно приятная часть работы.Работать с кедровой черепицей — мечта — мне нравится использовать ее в проектах по благоустройству дома. Они не нуждаются в защитной обработке, так как сама древесина имеет высокое содержание дубильных веществ. Они могут прослужить 80-100 лет без обслуживания, и я думаю, что они отлично выглядят! В видео я покажу вам, как я обрезал черепицу по размеру, установил ее на место, а также как мне удалось «изготовить» коньковую черепицу из обычной кедровой черепицы. Это экономит ваши деньги, так как если вы делаете это, вам не нужно покупать готовые коньковые плитки.

  Установка кедровой черепицы…

• Шаг 8: Прикрепите сайдинг к фронтону Затем я прибил сайдинг внахлест к фронтону крыши (К сведению, все гвозди, которые я использовал в этой работе, были кольцевыми гвоздями из нержавеющей стали). гвозди).Опять же, я хотел получить отделку, к которой мне больше никогда не придется прикасаться, поэтому я решил использовать следующую технику для обработки дерева: Shou Sugi Ban – эффект обугленного дерева. (Вместо того, чтобы покрасить, я поджег его!…)
• Шаг 9: Обработайте сайдинг чем-нибудь классным! Я мог бы оставить черный сайдинг как есть, но я хотел добавить символ компаса, сделанный из кедровой черепицы. Со временем он приобретет светло-серебристый цвет (вместе с остальной кедровой черепицей) и будет очень красиво контрастировать с обугленным деревянным сайдингом.

  В качестве шаблона я использовал этот рисунок компаса из каменной плиты…

• Шаг 10: Ступенчатая обшивка Кедровая черепица, непосредственно примыкающая к стене, укладывается со свинцовыми «пропитками» под ней. Однако для полной водонепроницаемости шва поверх свинцовых прокладок необходимо поместить «ступенчатую гидроизоляцию». (Я получил всю информацию о свинцовой конструкции от fixmyroof.co.uk) Я использовал угловую шлифовальную машину, чтобы удалить раствор, вырезать ступенчатую планку, а затем установить свинцовые.
• Шаг 11: Замажьте строительным раствором и полюбуйтесь своей новой крышей Затем я использовал строительный раствор на основе извести, чтобы «замазать» вокруг гидроизоляции.Затем пришло время для очень сытной чашки чая, любуясь моей первой крышей, сделанной своими руками. Великолепно!

Я очень доволен тем, как получилась эта крыша, и я думаю, что она очень хорошо подойдет для этого конкретного применения. Это ненесущая крыша, но я с удовольствием могу ходить по ней, если возникнет такая необходимость.

Я решил не использовать водонепроницаемую воздухопроницаемую мембрану под черепицей (что является стандартной практикой в ​​наши дни), потому что она мне не нужна! Под ним у меня отличная плоская крыша, которая будет продолжать выполнять ту же работу, что и последние полвека, а скатная крыша будет дополнительным дополнением. Не устанавливая мембрану, я значительно увеличил поток воздуха под черепицей. Это, в сочетании с многочисленными щелями в конструкции, образовавшимися из-за моей не совсем аккуратной резки (!), будет сочетаться с вентиляцией внутри «пространства на крыше» и гарантирует, что свежие ветры Блэкпула сохранят бревна крыши сухими и защищенными от гниения. годы вперед.

Эстетика — дело личное, и я не ожидаю, что всем понравится моя маленькая крыша. Однако нам с Росселлой это нравится, и это все, что имеет значение!

Надеюсь, этот пост и видео были вам полезны.Будете делать крышу своими руками? Вы кровельщик и можете дать несколько полезных советов?

Если у вас есть какие-либо комментарии или вопросы, не стесняйтесь добавлять их ниже, и если вам понравился этот пост, поделитесь им в социальных сетях, чтобы помочь мне поставить еду на наш обеденный стол.

Ура!
Крис 👍

Лучший доступный дизайн и материалы

Затраты на оплату труда

Если вы когда-либо нанимали кого-то, чтобы починить что-то в вашем доме, вы знаете, что материальные затраты обычно меркнут по сравнению с затратами на оплату труда. Этот факт справедлив и для строительства крыши.

Мы обсудили множество вариантов кровельных материалов и связанные с ними цены, но затраты на рабочую силу и установку могут увеличить стоимость материала на 60% и более. Если вы строите крышу с ограниченным бюджетом, затраты на оплату труда могут быть серьезной проблемой, и вам необходимо тщательно продумать это.

Для крыши площадью 2000 квадратных футов вам понадобится битумная черепица стоимостью 3000 долларов (при условии, что она стоит 150 долларов за квадрат). Стоимость профессиональной укладки асфальтовой черепицы варьируется от 3 до 5 долларов за квадратный фут, поэтому общая стоимость проекта составит около 11 000 долларов (при условии, что вы платите 4 доллара за квадратный фут за установку).

Если вы пытаетесь построить недорогую крышу, профессиональная установка крыши может составить значительную часть вашего бюджета.

Вы можете установить крышу самостоятельно и практически сократить все трудозатраты, но обычно это не лучшая идея. Если у вас нет опыта и вы не знаете, что делаете, вы, скорее всего, потратите больше времени, чем оно того стоит, на установку крыши, и в итоге вы получите некачественный готовый продукт.

Гораздо лучше спланировать и доверить монтаж крыши профессионалу, чем делать это самому и в любом случае вызывать профессионального кровельщика, чтобы исправить свои ошибки.

Вы можете попытаться снизить стоимость рабочей силы, обратившись к различным кровельным компаниям и получив множество предложений, чтобы найти лучший и наиболее доступный вариант. Тем не менее, крайне важно найти авторитетную кровельную компанию, которая отлично справится с вашим проектом, даже если для этого придется заплатить немного больше денег, чтобы сделать все правильно.

Простая и доступная конструкция крыши также, как правило, упрощает работу и делает ее более доступной.

Дополнительные соображения

Теперь, когда мы рассмотрели три основных фактора, которые вы должны учитывать при строительстве недорогой крыши, есть еще несколько второстепенных, но довольно важных соображений.

В соответствии с региональными тенденциями
При строительстве новой крыши важно учитывать архитектурные и эстетические тенденции в вашем районе или регионе.

Посмотрите на близлежащие дома и обратите внимание на стиль их крыш, материал крыши и общий вид их дома. Вы не хотите, чтобы ваш дом выглядел как точная копия любого другого здания вокруг вас, но вы также не хотите, чтобы ваш дом и крыша выделялись неправильным образом.

Наличие крыши, которая соответствует цветовым и дизайнерским тенденциям вашего района, может сделать ваш дом похожим на собственный и повысить его стоимость при перепродаже.

Энергоэффективность
При планировании и строительстве экономичной крыши необходимо обращать внимание на многие вещи, но, поскольку вы так сосредоточены на снижении затрат, вы иногда можете забыть об энергоэффективности вашего проекта.

Многие кровельные материалы обеспечивают лучшую теплоизоляцию, чем битумная черепица, но по цене размерная битумная черепица обычно является лучшим выбором для строительства крыши с ограниченным бюджетом.

Также важно установить достаточную теплоизоляцию на чердаке, чтобы помочь регулировать температуру в вашем доме и повысить энергоэффективность.Кроме того, более светлая крыша может помочь отразить тепло еще до того, как оно попадет в ваш дом.

Местные строительные нормы и правила
Помимо соблюдения местных тенденций в области цвета и стиля крыши, важно соблюдать все строительные нормы и правила. В зависимости от того, где вы живете, соблюдение местных норм может быть либо чрезвычайно сложным, либо очень простым.

Перед началом строительства обязательно проконсультируйтесь с местными властями, чтобы убедиться, что ваш проект соответствует нормам и одобрен.Во многих районах также есть HOA или CC&R, которые регулируют цвет и стиль крыши, которую вы можете иметь в своем доме.

Риски строительства дешевой крыши

Хотя экономия денег при строительстве крыши важна для многих людей, крыша вашего дома является жизненно важной частью вашего дома, поэтому сокращение расходов, когда вы можете во время ее строительства, может привести к довольно значительным рискам.

Давайте углубимся в некоторые из наиболее распространенных рисков, с которыми вы столкнетесь при строительстве дешевой крыши, поэтому, надеюсь, вы будете знать об опасностях и сможете их избежать.

Низкокачественные материалы
Экономия денег на вашей крыше за счет выбора более дешевых материалов может быть отличной, но в большинстве случаев существует довольно очевидная причина, по которой дешевые материалы не стоят очень дорого. Если вы слишком сосредоточитесь на стоимости материалов, вы можете получить очень некачественную крышу, которая прослужит всего несколько лет, прежде чем вам потребуется ее заменить.

Если у вас есть деньги, обычно стоит выбрать несколько более дорогие материалы лучшего качества, чтобы ваша крыша выглядела красивее и служила дольше.

Обрезка углов
Когда вы пытаетесь построить крышу как можно дешевле, вы обычно где-то идете на компромисс в отношении качества. Есть много возможностей сэкономить деньги при строительстве крыши, но если вы срежете углы во время установки, это может в конечном итоге стоить вам больших денег в будущем.

Неправильная установка крыши может привести к множеству неприятных и дорогостоящих вещей, включая протечки, неправильную вентиляцию чердака и сокращение срока службы крыши.

Меньше вариантов гарантии
На большинство крыш предоставляется гарантия как на материал, так и на качество изготовления.Первый закрывает дефекты черепицы или кровельного материала, а второй закрывает проблемы с укладкой.

Чтобы сэкономить деньги, многие люди выбирают неподходящие кровельные материалы и нанимают самую дешевую кровельную компанию для установки. Обе эти вещи могут быть очень проблематичными для получения хорошей долгосрочной гарантии на вашу крышу.

Несоответствие кровельных материалов разных компаний или неправильная установка часто ограничивают или аннулируют гарантию на материал. Дешевые кровельные компании также не дадут вам хорошую гарантию качества изготовления, потому что дешево сделанная крыша обычно не прослужит очень долго.

Какой скат крыши самый недорогой?

Уклон крыши — это величина уклона крыши. Обычно он измеряется двумя числами, разделенными двоеточием, например, 8:12. Второе число всегда равно 12, чтобы указать один фут, а второе число обозначает, на сколько дюймов поднимается крыша в пределах этих 12 дюймов.

Вот как уклон крыши влияет на ее стоимость:

• Материалы: Чем больше уклон крыши, тем больше материалов потребуется для покрытия поверхности.Вам нужно будет купить больше черепицы или кровельного материала для крыши с более высоким уклоном.
• Установка: Установка крыши с большим уклоном требует большего опыта и средств безопасности, что в конечном итоге обходится дороже. По крышам с низким уклоном легче ходить, и для установки не требуется почти такого же количества оборудования для обеспечения безопасности.

Крыши с меньшим уклоном обычно проще и дешевле построить. По крышам с уклоном 8:12 или ниже легко ходить без дополнительного защитного снаряжения, и для покрытия требуется меньше кровельного материала.

Последние мысли

Строительство хорошей крыши при ограниченном бюджете — непростая задача, и важно оценить, в каких областях вы можете сократить расходы, не слишком жертвуя качеством. Выбор простой конструкции крыши, использование недорогого кровельного материала, такого как размерная битумная черепица, и найм доступной, но уважаемой кровельной компании являются важными компонентами для строительства качественной крыши по разумной цене.

Создание скатной крыши там, где ее нет

Вчера утром мы провели встречу в Two Flat с нашим архитектором, который также играет роль нашего генерального подрядчика.Проект движется успешно, и мы в основном придерживаемся графика! Однако мы столкнулись с довольно серьезной проблемой дизайна фасада дома… , и нам не помешала бы ваша помощь! Чтобы вернуть вас к началу, вот как выглядела передняя часть дома в день, когда мы закрылись:

Несколько недель назад мы убрали заросший-кустарник, и сегодня он выглядит… ммм, лучше? Худший? Вот, позвольте мне показать вам, что мы видели, когда вчера подъезжали к квартире-две:

Мы надеемся, что это фото станет хорошим напоминанием о том, что яйца нужно разбивать, чтобы приготовить вкусные омлеты.В этот момент большой синий брезент и отсутствующий сайдинг создают ощущение, будто вся дюжина яиц была небрежно брошена на пол и растоптана Джеком и СиСи, но я отвлекся!

Выбор дизайна крыльца

К счастью, старое крыльцо разрушено, и теперь пришло время решить, как мы хотим, чтобы оно выглядело после перестройки. Это действительно интересно, но и сложно! Самая большая дизайнерская дилемма, с которой мы сталкиваемся, — это линия крыши переднего крыльца и «выпуклость».Мы не хотим, чтобы в конечном итоге он выглядел квадратным и квадратным, как это было, когда мы купили дом, но есть несколько факторов, работающих против нас. Во-первых, высокие потолки и большие окна, что отлично подходит для естественного освещения, но это также означает, что между окнами на каждом уровне не так много места. Позвольте мне вернуться к фотографии после того, как дерево упало и до того, как брезент был снят:

Для исторической справки, наш дом находится где-то между Домом рабочего и Двухквартирным домом (кстати, насколько симпатичны эти иллюстрации?). Мы хотели бы остаться верными происхождению дома, но мы не слишком обеспокоены приоритетом исторического стиля, поскольку с момента постройки дом несколько раз ремонтировался. В какой-то степени да, но опять же, иногда нужно разбить несколько яиц.

Итак! Вопрос становится…

Есть ли способ сделать скатную крышу?

До того, как с дома сняли старую крышу, наш архитектор нарисовал проезжую часть и прислал нам этот быстрый набросок, который он набросал на своем телефоне:

Мы подумали, да! Вот и все! Просто, интересно и больше соответствует стилю нашего дома.Но , а затем переднее крыльцо и плоская крыша были демонтированы, и мы узнали неприятную новость: пространство между тройным окном в гостиной и окнами в спальне с двумя односпальными кроватями слишком узкое, чтобы обеспечить простой дизайн, описанный выше. Мы хотим, чтобы крыша имела видимый уклон, но у нас возникли проблемы с тем, чтобы втиснуть крышу с правильным наклоном между верхней частью окон первого этажа и нижней частью окон второго этажа. Вы даже можете видеть на его рисунке, как его эскиз ползет по окнам второго этажа.

Все это имеет смысл?

Новое направление

Но тогда! У нашего архитектора была идея, которая, по-видимому, более распространена в Новой Англии, но вполне может сработать для нашего 130-летнего дома в Чикаго. Он предложил нам создать гибридную конструкцию, в которой общая линия крыши крыльца будет похожа на фото ниже — стандартный фронтон с небольшим уклоном, но без вальмы с левой стороны крыльца. По сути, он будет проходить прямо через крыльцо и эркер с очень небольшим уклоном вверх, где он встречается с сайдингом:

Но! Для достижения необходимого уклона крыша будет продолжаться за подоконником окон спальни.Очень похоже на нижнюю часть слухового окна в доме внизу (окно вверху слева). Мы думаем, что «зубчатая» линия крыши добавит интересную архитектурную деталь в передней части дома и решит нашу пространственную проблему:

Подождите, приближаемся! Как и окно над гаражом на фотографии ниже, линия крыши будет обрезать вокруг нижней части каждого окна. Видите, как черепичная линия крыши вырезается вокруг окна? Теперь представьте, что x 2 окна, и немного выше окно:

Новый план начнет формироваться в течение следующих нескольких недель, и мы очень рады! А еще очень испугался.И взволнован! И испугался. Это похоже на большой дизайнерский риск, но, возможно, это только потому, что мы не можем найти подходящий пример!

Все это к тому, что, может быть, вы могли бы указать нам правильное направление с вдохновляющими изображениями? Вы были так полезны в этом путешествии по обновлению до сих пор. У нас есть один шанс сделать это правильно, и мы хотим убедиться, что мы полностью избавимся от бордюрной апелляции перед домом.

Примечание. Несмотря на то, что все наши вдохновляющие изображения — это дома белого или светлого цвета, мы думаем покрасить дом во что-то более темное с помощью черной черепицы, ок!

Что такое скатная крыша?

Нужно сделать правильный выбор между плоскими и наклонными крышами. Оба имеют свои преимущества и недостатки. Однако во всех регионах, подверженных сильному дождю, снегу, необходимо, чтобы дождевая вода или снег стекали быстро, чтобы спасти дом от их неблагоприятных воздействий. Крыша с большим скатом была автоматическим выбором, когда дерево было самым популярным и доступным материалом. Это по-прежнему правильный выбор в стране, где древесина доступна в изобилии, как в США.

Скатная крыша также известна как наклонная крыша. Это наиболее распространенная крыша и обычно считается самой дешевой альтернативой для покрытия конструкции.

Скатные крыши — это крыши, настилы или поверхности которых имеют значительный уклон для покрытия конструкции здания. Конструкция скатной крыши состоит из системы лаг, стропил и прогонов, расположенных в виде треугольной формы. Нижний конец стропила опирается на стеновые пластины, а стропила соединяются в общий коньковый элемент. Скатная крыша также строится в виде симметрично скатных крыш с одинаковыми скатами и скатами к центральному коньку.

При строительстве скатной крыши скатная крыша строится с уклоном не менее 20 градусов к горизонтали для сланца и от 40 до 60 градусов для черепицы.Наименьший уклон скатной крыши определяется минимальным уклоном, необходимым для исключения кровельного покрытия и отвода дождевой воды в карниз или ендову. Уклон крыши варьируется в зависимости от пролета, климатических условий местности и характера материала покрытия. Уклон должен быть таким, чтобы люди, посещающие ремонт, могли без страха ходить и работать.

Прочность и устойчивость этой крыши зависят от глубины треугольных рам в середине пролета.

Эти крыши обычно легче, чем плоские крыши. Односкатная крыша изготавливается из дерева или стали. Односкатная крыша больше всего подходит для местности с обильными осадками и снегопадом. В настоящее время ломаные крыши сооружают даже в железобетонных плитах и ​​балках.

При сооружении скатных крыш в жарких регионах желательно предусмотреть подвесной потолок из соображений теплового комфорта. Подвесной потолок изготавливается из изоляционного материала, такого как фанера, огнеупорная плита, асбестоцементный лист, термокол, стекловата и т.д.если только это не делается в крышах без стыков, таких как железобетонные плиты. Крыши с мангалорской черепицей, гонтом и AC / Precoated Sheet совсем не рекомендуются для плоской крыши, поскольку они всегда будут склонны к протечкам, и, следовательно, наклонная крыша становится автоматическим выбором.

Читайте также:

Основные элементы крыши

Что такое двускатная крыша? — Определение и типы

Компоненты

Хотя концепция двускатной крыши может показаться простой, на самом деле она состоит из нескольких разных частей.Представьте, что с дома срывают крышу — какой она формы? По сути, это длинная треугольная призма, верно? Эта конструкция крыши состоит из трех жизненно важных компонентов. Две стороны крыши наклонены под углом. В архитектуре говорят, что крыша скатная. Эти скошенные (наклонные) стороны сходятся вдоль центрального выступа, идущего параллельно длине дома. Так что осталось? Как насчет того вертикального треугольного участка стены, выступающего между наклонными сторонами на каждом конце? Это сами фронтоны , части стены, простирающиеся от низа карниза до вершины конька.Фронтоны — это то, что дало название этому стилю крыши.

Типы двускатных крыш

Посмотрите на свой рисунок дома. Теперь мы можем четко определить, что это двускатная крыша, но что это за двускатная крыша? Архитекторы могут изменить дизайн двускатной крыши в соответствии со своими потребностями, но в целом мы можем объединить их в одну из четырех категорий. Тот, который вы нарисовали для семейства фигурок, известен как дом с фронтоном . В фронтонном доме главный вход или эстетический акцент конструкции приходится на стену, общую с фронтоном. Обычно это означает, что фронтон обращен к дороге или главному входу.

Представьте, однако, что здание поворачивается на 90 градусов. Теперь фронтоны находятся сбоку, их не видно, и вы смотрите на сторону дома с наклонной крышей, спускающейся с конька. Если ваш главный вход или визуальный фокус находится на этой стороне, а не на стороне с фронтоном, то можно сказать, что дом с фронтоном .

Передние и боковые остроконечные крыши довольно просты и покрывают простое прямоугольное здание. Однако многие архитекторы предпочитают создавать более сложное внутреннее пространство, а это значит, что дом не будет простым прямоугольником. Поднимите указательный палец. Представьте, что это конек остроконечного дома. Теперь возьмите второй указательный палец и положите его перпендикулярно первому. Видишь, как ты сделал простую форму креста? Этот дом теперь имеет две разные и пересекающиеся линии крыши, каждая из которых имеет конек, поддерживающий скатную двускатную крышу.Мы называем любую надстройку с двумя или более такими линиями крыши двускатной крышей . Это обычный способ для архитекторов увеличить внутреннее пространство и придать зданию визуальную динамику.

Наконец, поговорим о голландцах. Обычный вариант двускатной крыши обычно называют голландской крышей или, точнее, вальмовой . Попробуйте сделать это: сделайте своими руками форму двускатной крыши, соприкасаясь кончиками пальцев и держа ладони плоскими, наклоненными наружу. Это двускатная крыша.Теперь согните костяшки пальцев. Видите, как наклон от пальцев к костяшкам пальцев становится более пологим, но затем наклон от суставов к запястью становится очень крутым? Вальмовая крыша — это двускатная крыша, которая в какой-то момент меняет наклон, переходя от пологого к крутому. Поскольку она широко использовалась в голландском строительстве, особенно в амбарах в голландском стиле, ее иногда называют голландской крышей.

Независимо от того, какой стиль двускатной крыши вы выберете, вы должны знать, что у каждого из них есть свои преимущества и недостатки.Как правило, двускатные крыши используются, потому что их легче построить, чем другие виды крыш. Они также эффективно экономят внутреннее пространство и могут быть использованы для создания чердаков с пригодным для жизни пространством. Недостатком, однако, является то, что они являются аэродинамическими только в одном направлении. Если ветер дует в сторону скатной крыши, все в порядке, но если он дует с фронтона, то ваш дом буквально представляет собой просто гигантскую плоскую поверхность. Это редко является проблемой, если только вы не живете в районе, подверженном торнадо или ураганным ветрам.Двускатные крыши имеют тенденцию разваливаться в этих условиях. Имейте это в виду, если ваша семья фигурок переезжает в тропики.
