Двухскатная ломаная крыша: особенности устройства

Крыша, до недавнего времени выполнявшая в основном только защитную функцию, сегодня стала объектом, предоставляющим также дополнительное помещение, которое может стать для человека полноценным жизненным пространством. Наилучшим вариантом для этих целей является ломаная двускатная крыша.

Двухскатная ломаная крыша с мансардой отличается от обычной изломами своих скатов. Плоскости двух прямоугольников, сгибаясь по центру, образуют на стыке ребро, поэтому полученная в результате визуальная геометрия будет ломаной.

Архитектурный проект ломаной крыши считают достаточно дорогостоящим, поскольку для его реализации необходимо довольно большое количество такого строительного материала, как:

• высококачественная древесина хвойных пород,
• качественная изоляция, утеплитель и
• декоративно-отделочный строительный материал.

Тем не менее, ее популярность постоянно растет. Это и понятно, ведь конфигурация подобной крыши позволяет существенно расширять площадь конструкции в ширину, не меняя при этом высоты, что дает возможность обустроить под ней мансарду.

Помимо этого, двухскатная ломаная крыша позволяет устанавливать в скаты окна, что позволяет реально сэкономить на электроэнергии. Несомненно, это еще одно преимущество. Более того, они позволяют получать эстетичные решения здания, скажем, балкон, идеально вписывающийся в торец здания.

Как построить мансардную ломаную крышу ↑

Строительство дома с ломаной крышей, как и любой другой, начинают с составления (вручную или на компьютере) чертежей и плана по ее сооружению. При выполнении чертежей обязательно соблюдают масштаб. На этом этапе работ уже должны быть определены углы наклона скатов, высота конструкции и расположение (а также размеры) оконных проемов мансарды.

Принцип построения заключается в совмещении в единую конструкцию висячих и наслонных стропил, которая образует несущую конструкцию. Угол наклона ломаной крыши в нижней части ската больше, чем в верхней. Конструкция в этом случае усложняется до фермы, то есть в формировании ската в месте перелома участвуют два коротких стропила со стойками и растяжками. Уклон верхней части составляет 25-30°, а в нижней – 65-80°. Нижний пояс полученной фермы станет основой для пола мансарды.
Чертеж стопы и крыши будущего дома имеет примерно следующий вид.

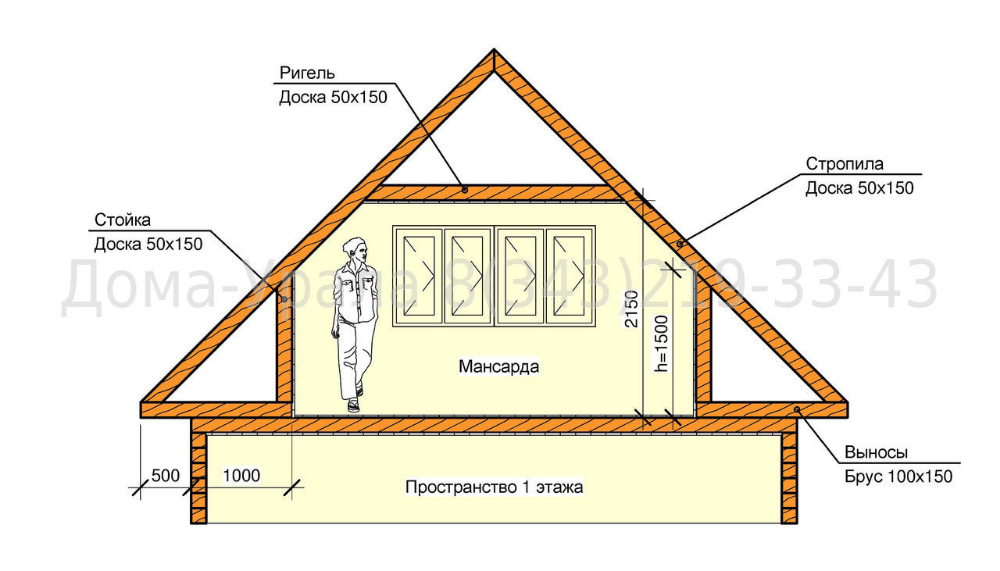

При указанной высоте (3,1м) расположения излома обеспечивается чистовая высота потолков мансардного помещения в 2,5 м. Эта величина и углы наклона, соответственно, в 60° и 30° – рекомендуемые, но их можно и изменить.

После расчета на прочность стропильной системы переходят непосредственно к установке мансардной крыши.

Установка мауэрлата ↑

Мауэрлат распределяет нагрузку, передаваемую стропилами на верхнюю часть стен, и привязывает к ним крышу дома. Опорный брус в случае строительства мансардной двускатной крыши крепится в места наклона стропил с двух сторон. Предварительно требуется провести гидроизоляционные работы, скажем, при помощи рубероида или другого аналогичного материала.

Установку мауэрлата чаще всего проводят, заливая монолитный бетон, и креплением шпилек через брус к стене. Их шаг рассчитывают таким образом, чтобы шпильки оказались между стропильными брусьями. В этом случае в мауэрлатном брусе можно получить минимальное количество близко расположенных врезок, что обеспечит ему наибольшую плотность.

Отверстия под шпильки сверлят точно по их размеру. После установки под низ подкладывают шайбы и закручивают гайками. Если дом новостроящийся, шпильки можно предварительно установить в кладку.

При устройстве новой крыши на старом доме балки перекрытия при взгляде сверху, возможно, не будут формировать строгого прямоугольника. Ничего страшного! Но для удобства проведения дальнейших работ потребуется несколько подправить положение стоек, чтобы была обеспечена строгая параллельность сторон у образующегося прямоугольника.

Установка стоек ↑

По двум линиям сначала выставляют крайние стойки (брус 150*100 мм), после чего промежуточные брусы (150*50 мм) и закрепляют временными распорками. Стойки отбирают высотой на 10-15 см больше требуемой чистовой высоты будущих потолков мансарды.

На прогоны, уложенные на стойки, устанавливают и крепят ригеля. Причем под каждый из них устанавливают временную подпорку.

Установка стропильной системы ↑

Монтаж ломаной крыши наверху достаточно трудоемкий процесс, поэтому готовые фермы собирают на земле, затем подымают их и крепят. Для этого на крыше необходимо соединить бруски. Выполнив все замеры, намечают вырезы для монтажа и выполняют необходимые крепления.

Когда первые две из ферм уже будут собраны, их устанавливают по краям и закрепляют. По их верхней точке (коньку) натягивают уровень. Именно с его помощью устанавливают остальные фермы.

Установив полностью все фермы, их скрепляют между собой, придавая конструкции тем самым большую жесткость. Для этого используют ригели, которые послужат в дальнейшем основой для потолка мансарды.

Если на мансардном этаже дома с ломаной крышей запланированы окна, в стропильной системе делают соответствующие проемы. Для окон с выносом или вертикальной установкой выставляют дополнительную систему стропил.

В результате должна получиться примерно такая конструкция.

Монтаж обрешетки ↑

В зависимости от будущего кровельного материала вид обрешетки может отличаться:

• под мягкие кровельные материалы, скажем, битумную черепицу , необходима сплошная обрешетка, типа листов OSB;
• под материалы типа шифера или металлочерепицы обрешетку выполняют разреженной с шагом в 20-50 см из обработанных досок.

В завершение проводят монтаж кровельного материала.

Ломаная крыша своими руками

Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

Ломаная крыша своими руками

Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

Ломаная крыша своими руками

Содержание пошаговой инструкции:

Общие сведения о ломаных крышах

Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

Ломаная мансардная крыша

Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

Рекомендации по расчету кровельной конструкции

Ломаная мансардная крыша

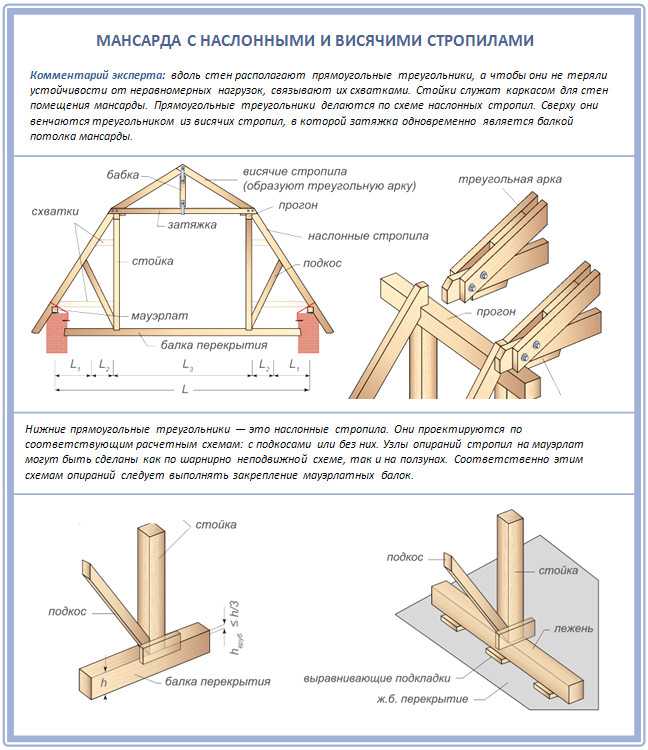

Схема устройства стропил ломаной крыши

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы. Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

• вес финишного кровельного покрытия;
• нагрузку, создаваемую изоляционными материалами
• массу элементов обрешетки, а также контробрешетки;
• длину пролета между свесом карниза и кровельным коньком;
• наклон кровельных скатов;
• шаг размещения элементов обрешетки и стропильной системы;
• разного рода временные и дополнительные нагрузки. Сюда относится вес работников, занимающихся обустройством кровли, масса мансардных стеклопакетов, элементов вентиляционной системы, ограждений и прочих дополнений.

Расчет мансардной кровли

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

Расчет и создание стропильной системы ломаной крыши

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

Пиломатериалы для крыши

Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Пиломатериалы для крыши

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

Пропитка для дерева

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Крепёж для бруса

Крепёж для бруса

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Порядок возведения крыши

Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

Первый шаг

Закрепите мауэрлат на верхнем обвязочном брусе.

Схема укладки мауэрлата

Второй шаг

Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

Соединение стропил с мауэрлатом

Третий шаг

Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

Крепление балок перекрытия

Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

Крепление балок перекрытия

Крепление балок перекрытия

Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

Стропильная система наслонная

Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

Строительство ломаной крыши

Строительство ломаной крыши

При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

Нижние стропила для мансардной крыши

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Крепление обрешетки на ломаной крыше

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Ломаная мансардная крыша

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Делаем двускатную ломаную крышу самостоятельно

Любой благоразумный владелец загородного участка желает построить уютный комфортабельный дом, в котором будет достаточно места для проживания большой семьи, приема гостей, при этом рационально использовать собственные финансовые средства. Для этого предварительно нужно тщательно продумать каждый этап строительства, проанализировать практичность и эффективность будущих результатов.

При возведении домов класса «Эконом» застройщики часто используют двухскатную ломаную мансардную крышу. Подобное решение предоставляет возможность обеспечить не только надежную защиту жилому дому от различных неблагоприятных природных воздействий, но и обустраивать под кровлей дополнительную, достаточно просторную жилую комнату.

Проектирование кровельной конструкции

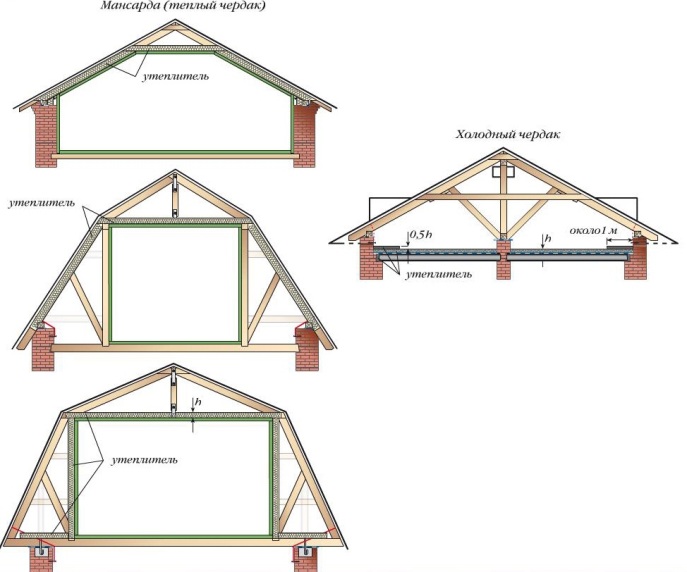

Какая крыша лучше?

Проект ломаной кровли нужно создавать на стадии проектирования самого дома, чтобы правильно рассчитать нагрузку, которая будет приходиться на несущие стены, дополнительные элементы усиления. Например, при строительстве стен дома из строительных пенобетонных или газосиликатных блоков, кирпичной кладки, обязательно должен обустраиваться армирующий пояс. В процессе их возведения закладываются резьбовые шпильки с шагом 1,5–2,0 м.

При создании проекта ломаной крыши своими руками нужно определиться с двумя важными моментами:

• Соотношением частей кровельных скатов. От этого параметра будет зависеть высота подкровельного пространства.
• Наличием мансардных окон, их количеством, размещением. При обустройстве нескольких мансардных помещений оконные конструкции в кровле помогут правильно организовать естественное освещение.

Далее необходимо выполнить расчеты:

• Необходимого количества строительных и крепежных материалов для обустройства стропильной системы и кровельного пирога.
• Толщины утеплительного слоя.
• Гидроизоляции.

При проведении расчета системы стропил, в частности необходимого сечения стропильных ног, шага их монтажа, рекомендуется воспользоваться специальными компьютерными программами, в которые вводятся определенные параметры, например, тип кровельного покрытия, предполагаемая нагрузка на кровлю, регион проведения строительных работ, прочие моменты. На основании предоставленных данных программа самостоятельно производит необходимые расчеты кровельной конструкции.

Строительные материалы

На современном строительном рынке можно приобрести любые стройматериалы по самой разной цене в зависимости от их качества.

Для возведения двухскатной ломаной кровли понадобится следующее:

• Деревянный брус из хвойной древесины сечением 10х10 или 15х15 см в зависимости от предполагаемой нагрузки. Из бруса будут изготавливаться стойки, затяжки, балки перекрытия, мауэрлат, ригели.
• Хорошая первосортная доска обрезная сечением 5х15 мм или 10х15 см для изготовления стропильных ног, подкосов.
• Доска необрезная для обустройства обрешетки.
• Вагонка или сайдинг для обшивки фронтонов.
• Минеральная вата толщиной 15 см для утепления фронтонов.
• Пароизоляционный, гидроизоляционный материал для обустройства кровельного пирога.
• Финишное покрытие для кровли: шифер, металлическая черепица, ондулин, прочие кровельные покрытия.
• Крепежные элементы.

Строительство ломаной крыши

Двухскатная ломаная крыша может обустраиваться по разным строительным технологиям в зависимости от технической документации проекта, чертежей конструкции. Но общие правила возведения такой кровли следующие:

• Первый шаг — для стоек в потолочных деревянных балках делаются врезки, если же используются плиты перекрытия — устанавливаются лежни.
• Производится монтаж стоек, боковых прогонов.
• Следующий этап — монтаж стропильной системы: первоначально устанавливаются наслонные стропила, далее на боковых прогонах закрепляют висячие фермы (предварительно собираются на земле). Если конструкция крыши предусматривает использование только наслонных стропил, боковые прогоны соединяют при помощи потолочных балок с обустроенными предварительно врезками.
• Для конькового прогона при необходимости монтируют дополнительные стойки с подкосами.
• Выполняется обрешетка.

Двускатная ломаная кровля, выполненная своими руками из качественных стройматериалов и с соблюдением всех строительных норм, может прослужить не одно десятилетие, поэтому жалеть о подомном капиталовложении не стоит!

Как сделать ломаную крышу своими руками – устройство и строительство (фото, видео)

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Содержание статьи

• 1 Базовые элементы конструкции
  • 1.1 Правила установки мауэрлата
  • 1.2 Последовательность сборки стропильной системы
  • 1. 3 Дополнительная теплоизоляция
• 2 Сооружение фронтонов
• 3 Сооружение обрешетки
• 4 Настил кровли
• 5 Видео-инструкция

Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

• Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
• Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
• Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
• Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
• Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
• Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
4. Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
5. Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
6. Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
7. Устанавливается подвесная бабка между коньком и затяжкой.

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Сооружение обрешетки

Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

• Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
• Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция

Понимание терминологии уклона крыши — то же самое, что и уклон?

Вы можете сколько угодно копаться в научных ответах на эти дебаты о подрядчиках, но в конце концов  точное сходство и различие между всеми измерениями не имеет большого значения для среднего домовладельца .

Независимо от того, отличается ли уклон от уклона крыши или он одинаков, вы не сможете определить, сколько квадратных метров крыши занимает дом, чтобы вы могли заказать нужное количество кровельных материалов. И если вы владелец дома, это не поможет вам понять все расчеты, которые записаны в вашей смете крыши.

Некоторые из вас, возможно, захотят узнать точные научные различия. Так что, если это вы, продолжайте читать ниже. Но если вы хотите узнать основные сходства и различия между уклоном и шагом, вы можете просто нажать здесь.

Базовые измерения наклона

Давайте вернемся к уроку математики в 5-м классе, не так ли?

Полностью плоские поверхности имеют уклон 0, а полностью вертикальные поверхности имеют так называемый неопределенный уклон. Все, что между ними, имеет встроенную линию и, следовательно, наклон и шаг. Это то, что мы здесь, чтобы вычислить и понять, конечно…

Но прежде чем мы сможем вычислить уклон вашей крыши, нам нужно разобраться с определениями подъема, пролета и пролета. Эти три измерения являются основными вертикальными и горизонтальными расчетами, необходимыми для расчета как уклона, так и уклона.

Более подробный математический обзор уклона можно найти в этом ресурсе Колумбийского университета.

Что такое рост?

Подъем — это вертикальное изменение между двумя точками. Это то, насколько что-то поднимается между точкой А и точкой Б. А в кровельной отрасли подъем — это измерение, которое вы будете использовать независимо от того, рассчитываете ли вы шаг или вычисляете уклон. Высота — это первое число как в доле уклона, так и в коэффициенте уклона, которые используются для отображения уклона или уклона любой заданной крыши.

Что выполняется?

Математически пробег — это горизонтальное изменение между двумя точками. Это то, насколько сильно изменяется расстояние между точкой А и точкой Б. В кровельных работах под уклоном понимается расстояние от конька крыши (или пика) до края крыши прямо над линией желоба.

На идеальной двускатной крыше длина прогона вашей крыши будет равна половине ее пролета (поясняется ниже). Это идеальный пример , , но, к сожалению, мы больше не живем в идеальном мире для измерений…

Различия между пролетом и пролетом важны, потому что они определяют, рассчитываете ли вы угол наклона или угол наклона крыши. Точнее, пробег используется для расчета уклона, а пролет используется в качестве горизонтального измерения при расчете шага.

Что такое диапазон?

Пролет – это размер крыши от начала до конца.

Обычно отображается в футах и ​​может быть легко вычислено с помощью 100-футовой рулетки. Пролет раньше был более важным измерением крыши, чем сегодня, потому что он давал общее измерение длины крыши в футах. Но по мере того, как дома становятся все более сложными, стили крыш тоже усложняются…

Например, измерить мансардную крышу не так просто, как измерить двускатную крышу.

Современные крыши больше не прямые вверх и вниз, и много раз они были разделены на разные секции, со слуховыми окнами и пристройками, добавленными туда, чтобы все было чрезвычайно запутанным. I Стало намного сложнее рассчитать уклон вашей крыши, используя всего одно измерение длины , что раньше было большим преимуществом пролета.

Расширенные измерения

Теперь, когда мы понимаем подъем, бег и пролет, мы можем углубиться в наклон и наклон. После этого можно будет определить, имеют ли значение различия между ними (и если да, то что нам следует использовать).

Что такое уклон?

Коэффициент уклона

Точный уклон крыши рассчитывается по разнице между подъемом и уклоном и выражается в виде отношения.

Например: если высота крыши составляет 4 фута на каждые 12 футов прогона, уклон будет выражаться как 4:12. Это коэффициент наклона.

Что такое шаг?

Математически расчет уклона крыши отличается от расчета уклона крыши. Шаг сравнивает пролет крыши с подъемом, а наклон сравнивает подъем и уклон. Чтобы рассчитать шаг, вы просто делите подъем на размах и отображаете результат в виде дроби. Вы часто слышите, как эксперты выражают шаг как X над Y.

Коэффициент шага

Коэффициент шага (также известный как множитель шага) помогает кровельщикам рассчитать отходы, которые представляют собой дополнительные материалы, которые им понадобятся для данной крыши. подача. Например, если уклон крыши 8 на 12, то он намного круче, чем 4 на 12. Чтобы помочь рассчитать площадь этой части крыши, опытный кровельщик сначала рассчитает уклон, а затем умножит уклон на соответствующий 9.0031 множитель высоты тона. При этом потребуется дополнительный материал из-за крутого уклона и, следовательно, большей площади крыши!

Таблица множителя шага

Если вы уже знаете шаг для определенной секции вашей крыши, вы можете использовать приведенную ниже таблицу множителя шага, чтобы рассчитать количество отходов, чтобы вы (или ваш подрядчик) заказали нужное количество материалов для установки.

Различия

Ниже приведено сравнение технических различий между шагом и наклоном.

Взаимозаменяемое использование наклона и уклона

Поскольку строительство дома стало более сложным, реконструкция в целом тоже стала сложнее! И подрядчики были вынуждены приспосабливаться. При этом большинство (если не все) подрядчиков теперь используют уклон и шаг взаимозаменяемо, особенно при составлении сметы кровли.

Когда вы читаете о шаге и наклоне, самое распространенное объяснение, которое вы найдете, это гибрид этих двух. Вы увидите измерение, называемое шагом (и выраженное в виде дроби), но реальное измерение — это наклон (подъем над пробегом). Исторически для этого было несколько причин…

Гибридное определение?

Во-первых, шаг — это просто более общепринятая терминология.

Во-вторых, для нещипцовых крыш проще рассчитать уклон.

Результат?

Гибридная комбинация высоты и наклона; измерение, которое технически является наклоном, но отображается как и называется шагом.

Еще не запутались?

Не нужно! У вас есть наше разрешение (и разрешение автора реконструкции Рассела Берджесса) считать шаг и уклон одним и тем же!

Хотя это упрощение может заставить архитекторов рвать на себе волосы, уклон и уклон широко используются как синонимы как производителями кровли, так и кровельными подрядчиками. И если различия не имеют значения, когда мы заказываем ваши кровельные материалы, то нет смысла тратить время на то, чтобы быть как можно более конкретным.

Теперь, когда мы разобрались с этим, мы можем перейти к более важным вещам. Углы крыши! Это то, что уклон крыши и уклон крыши в любом случае должны определять, не так ли?

Таблица углов крыши

Независимо от того, звоните ли вы по телефону, наклону или наклону, расчет крутизны вашей крыши заключается в том, чтобы выяснить, какой это угол.

Как только вы узнаете свой уклон, вы можете использовать приведенную ниже таблицу, чтобы лучше визуализировать уклон вашей крыши:

Общие примеры

Плоская крыша: 0/12

У плоских крыш нет уклона, поэтому, если вам нужно выразить уклон плоской крыши, вы можете просто использовать 0 или 0/12. В качестве альтернативы вы можете использовать 0* или «ноль градусов».

Низкий уклон: 1/12 и 2/12

Крыши с малым уклоном часто путают с плоскими крышами, но это не так. У них есть наклон, просто он не очень выражен. А поскольку уклон такой постепенный, вам нужны специальные кровельные материалы с малым уклоном. 1 над 12 — самый низкий из низких наклонов.

Вы часто найдете уклон 1/12 на крыльце заднего дворика или наверху старой двускатной крыши. Шаг 2 на 12 немного круче, чем шаг 1 на 12, но ненамного. В градусах низкие уклоны составляют от 4,76 до 9 градусов.0,46 градуса.

Стандартный уклон: от 3/12 до 9/12

Крыши со стандартным уклоном — это обычные кровельные покрытия, которые можно найти в основных жилых помещениях жилых домов. В отличие от крыш с малым уклоном, на участках со стандартным уклоном можно без опасений использовать обычную кровельную черепицу . Поскольку наклона достаточно, вам не нужно беспокоиться о водоотводе так сильно, как если бы вы использовали что-то вроде крыши с низким уклоном 2 на 12.

В градусах стандартный угол наклона кровли составляет от 14,04 до 36,37 градуса.

Минимальный шаг для черепицы

3 больше 12 — это минимальный уклон крыши, необходимый для того, чтобы ее можно было использовать для кровельной черепицы.

Некоторые кровельщики по-прежнему выбирают материалы с малым уклоном и шагом 3 из 12, но это не совсем необходимо и только увеличивает стоимость вашего проекта.

Самый крутой стандартный уклон

Уклон крыши 9/12 (36,37 градуса). самый крутой стандартный склон.

Все, что выше 9 из 12, считается крутым склоном.

Крутой склон: 10/12 и выше

Любой уклон не менее 10/12 (39,81 градуса) считается крутым уклоном. Сюда входят 10 на 12, 11 на 12, 12 на 12 и шаг, где подъем больше, чем бег.

Важное примечание для подрядчиков по кровельным работам: при замене крыш на более крутые уклоны важно учитывать безопасность вашей бригады. Все кровельщики должны быть запряжены и пристегнуты!

Точные примеры

Если вам интересно увидеть несколько реальных примеров различных уклонов крыш, мы создали для вас схемы некоторых наших последних кровельных установок.

Чтобы просмотреть эти примеры, выберите ниже уклон крыши, который вы хотите проверить:

Стандартный уклон крыши в градусах, отношение и доля для дома

Стандартный уклон крыши в градусах, отношение и дробь для дома | стандартный уклон крыши | стандартный уклон крыши для сарая, дома, металлического здания, сарая, склада, снеговой нагрузки, металлической крыши, ранчо, бетонной черепицы, беседки, битумной черепицы | что такое стандартный уклон крыши.
