Пропорции двускатной ломаной крыши: Пропорции двускатной ломаной крыши. Особенности стропильной системы ломаного типа

19.05.2023
/
By alexxlab
/
0 Comment

Содержание

Как рассчитать высоту конька двухскатной крыши: примеры, формулы, методы

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам разобраться, как рассчитать высоту конька двускатной крыши и  каким методом лучше пользоваться в самостоятельных вычислениях.

Коньком называют горизонтальное ребро двускатной крыши, образованное в месте соединения вершин ее наклонных плоскостей. Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двускатные крыши с различающимися по площади скатами.

Однако угол наклона обеих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под нее и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

  • Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
  • Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, а затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
  • Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двускатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием.

Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двускатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению, на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом треугольника, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

  • Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей.
    Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
  • Чем ниже крыша, тем меньше стыков и швов должно быть на покрытии. В приоритете для обустройства — крупнолистовые и рулонные кровли.
  • Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 — 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендациям изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться.

Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Для расчетов высоты конька двускатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке.

Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальная ошибка не стала причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

  • Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
  • Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

  • Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
  • Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
  • От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
  • Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
  • Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
  • Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
  • Подъем уменьшаем на 1/3 толщины доски, т. е. на глубину врубки нижнего узла стропилин.
  • От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
  • В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Будьте в курсе!

Подпишитесь на новостную рассылку

как сделать своими руками, расчеты, чертежи и фото

Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши — нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

  1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

    Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

  2. Двускатные — дают возможность обустроить большое чердачное помещение.

    Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

  3. Трёхскатные — издавна известные на Руси и популярные сегодня.

    Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

  4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

    Четырёхскатные ломаные конструкции востребованы в частном строительстве

  5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

    Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

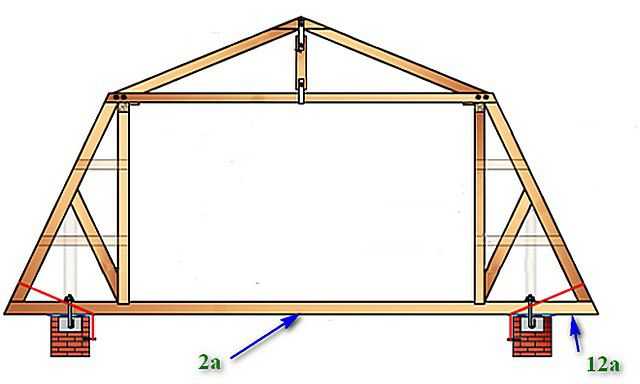

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

  • отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
  • обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

  • замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
  • суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям. Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Отправные данные: ширина стены, на которой сформирован торец крыши (Вд) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов — угол а 60° между перекрытием и скатом и угол б в месте излома скатов 30°, желаемая высота помещения (Нм) 2,5 м, выноса балок перекрытия за пределы стены (Вв) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Величина снеговых нагрузок определяется в зависимости от местности

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

По карте ветровых нагрузок определяется мощность ветра по всем регионам

Таблица: коэффициент (k) для типов местности

Высота строения, мА
открытые побережья озёр, морей, водохранилищ, степи, пустыни, лесостепи, тундра		Б
лесные массивы, городские территории и прочие участки, равномерно покрытые препятствиями, высотой более 10 м		В
городские районы с плотной застройкой зданиями, высотой более 25 м
не более 50,750,50,4
5–101,00,650,4
10–201,250,850,55

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» — высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 — расчётная схема, нагрузки, РСУ

Проводим расчёты.

  1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол а) по законам геометрии — Вм = Вд – {2 х (Нм : tq а)} = 6,4 — {2 х (2,5 : tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
  2. Рассчитываем общую высоту крыши: Нм + Нк (высота конькового треугольника), где Нк = 0,5 х Вм х tq б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
  3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Нм : sin угла а = 2,5 : sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Нк : sin угла б = 1,01 : sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
  4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину карнизного свеса по формуле — желаемая длина карнизного свеса (k): cos угла а = 0,5 м, к примеру: cos 60° = 1 м.
  5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
  6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Таблица: рекомендуемые уклоны скатных крыш

Укрывной материал кровлиУклон крышиМасса на 1 м², кг
Металлочерепицаот 1 : 5 и более5
Цементная черепицаот 1 : 5 до 1 : 0,545–70
Керамическая черепицаот 1 : 5 до 1 : 0,550–60
Оцинкованная жесть с одинарными фальцамиот 1 : 4 и более3–6,5
С двойными фальцамиот 1 : 5 и более3–6,5
Мягкая (гибкая) черепицаот 1 : 10 и более9–15
Волнистые листы целлюлозно-битумныеот 1 : 10 и более6
Волнистые листы а/ц среднего профиляот 1 : 10 до 1 : 211
Усиленного профиляот 1 : 5 до 1 : 113

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Нагрузка на стропильную ногу, кг/погонный метрТолщина доски (бруса), мм
7540
10050
12560
15080
175100

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 — расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 — конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

  • с опорой нижних стропил на мауэрлат;
  • с выносом нижней части наслонных стропил за пределы стены;
  • с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

  • привлекательный силуэт крыши, а вместе с ней и всего дома;
  • увеличение полезной площади через рациональное использование имеющейся;
  • быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

  1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

    Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

  2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

    Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

  3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

    Частота крепления стропил и обрешётки зависит от материалов кровли

  4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

    Для повышения прочности в наслонных стропилах устанавливают подкосы

  5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

https://youtube.com/watch?v=nENtDpL0m5E

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

  1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.

    Элементы ферм стропильной системы закреплены брусками (затяжками), что придаёт прочность конструкции

  2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
  3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

    Под двускатной ломаной крышей получается большое мансардное помещение

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет — как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата — распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

https://youtube.com/watch?v=UqWyrNQ4eq0

Настил кровельного материала

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

  1. Снаружи каркаса ломаной крыши поверх гидроизолятора набивают контробрешётку.
  2. Затем делают обрешётку с шагом соответственно выбранному настилу.
  3. Укладывают кровельное покрытие согласно правилам монтажа используемого материала, но в любом случае придерживаясь основного — настил делается от низа кровли кверху.

    Кровельный материал крепится к обрешётке с шагом, соответствующим выбранному покрытию

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон — лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже — при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки — на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант — крепление сайдинга на обрешётку.

  1. По всей площади фронтона делают обрешётку с шагом 35 см. Используют деревянные бруски одинаковой толщины, скрепляя их саморезами или строительными гвоздями.
  2. Горизонтально закрепляют стартовую планку, прикручивая её саморезами к каждой составной части обрешётки.
  3. Монтируют сайдинг по методу соединения «шип-паз», т. е. паз сайдинга защёлкивается в шип стартовой полосы. Важно чтобы защёлкивание прошло по всей длине, иначе возникнет перекос.
  4. Верхние края каждой последующей полосы закрепляют саморезами к близлежащим брускам.
  5. Торцы отделочных элементов подрезают под углом, равному склону кровли. Таким методом заполняют всю площадь фронтона до самого верха.

    Обшивка фронтона ломаной крыши сайдингом выполняется по схеме «шип-паз»

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство ломаной мансардной крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иной раз не хватает. Изучив технологию монтажа и придерживаясь несложных правил по установке, обшивке и утеплению кровли, можно сделать ломаную крышу своими руками и с лёгкостью воплотить мечты в реальность. А также получить удовольствие от проделанной самостоятельно работы.

  • Автор: Валентина Трубич
