Раздел 2. Канализация электроэнергии

Глава 2.3. Кабельные линии напряжением до 220 кВ

Прокладка кабельных линий в кабельных блоках, трубах и железобетонных лотках

2.3.102. Для изготовления кабельных блоков, а также для прокладки кабелей в трубах допускается применять стальные, чугунные асбестоцементные, бетонные, керамические и тому подобные трубы. При выборе материала для блоков и труб следует учитывать уровень грунтовых вод и их агрессивность, а также наличие блуждающих токов.

Маслонаполненные однофазные кабели низкого давления необходимо прокладывать только в асбестоцементных и других трубах из немагнитного материала, при этом каждая фаза должна прокладываться в отдельной трубе.

2.3.103. Допустимое количество каналов в блоках, расстояния между ними и их размер должны приниматься согласно 1. 3.20.

2.3.104. Каждый кабельный блок должен иметь до 15% резервных каналов, но не менее одного канала.

2.3.105. Глубина заложения в земле кабельных блоков и труб должна приниматься по местным условиям, но быть не менее расстояний, приведенных в 2.3.84, считая до верхнего кабеля. Глубина заложения кабельных блоков и труб на закрытых территориях и в полах производственных помещений не нормируется.

2.3.106. Кабельные блоки должны иметь уклон не менее 0,2% в сторону колодцев. Такой же уклон необходимо соблюдать и при прокладке труб для кабелей.

2.3.107. При прокладке труб для кабельных линий непосредственно в земле наименьшие расстояния в свету между трубами и между ними и другими кабелями и сооружениями должны приниматься, как для кабелей, проложенных без труб (см. 2.3.86).

При прокладке кабельных линий в трубах в полу помещения расстояния между ними принимаются, как для прокладки в земле.

2.3.108. В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии один от другого, определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и напряжении не выше 35 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков должны быть заделаны водонепроницаемым материалом.

2.3.109. Переход кабельных линий из блоков и труб в здания, туннели, подвалы и т. п. должен осуществляться одним из следующих способов: непосредственным вводом в них блоков и труб, сооружением колодцев или приямков внутри зданий либо камер у их наружных стен.

Должны быть предусмотрены меры, исключающие проникновение через трубы или проемы воды и мелких животных из траншей в здания, туннели и т.п.

2.3.110. Каналы кабельных блоков, трубы, выход из них, а также их соединения должны иметь обработанную и очищенную поверхность для предотвращения механических повреждений оболочек кабелей при протяжке.

2.3.111. При высоком уровне грунтовых вод на территории ОРУ следует отдавать предпочтение надземным способам прокладки кабелей (в лотках или коробках). Надземные лотки и плиты для их покрытия должны быть выполнены из железобетона. Лотки должны быть уложены на специальных бетонных подкладках с уклоном не менее 0,2% по спланированной трассе таким образом, чтобы не препятствовать стоку ливневых вод. При наличии в днищах надземных лотков проемов, обеспечивающих выпуск ливневых вод, создавать уклон не требуется.

При применении кабельных лотков для прокладки кабелей должны обеспечиваться проезд по территории ОРУ и подъезд к оборудованию машин и механизмов, необходимых для выполнения ремонтных и эксплуатационных работ. Для этой цели должны быть устроены переезды через лотки при помощи железобетонных плит с учетом нагрузки от проходящего транспорта, с сохранением расположения лотков на одном уровне. При применении кабельных лотков не допускается прокладка кабелей под дорогами и переездами в трубах, каналах и траншеях, расположенных ниже лотков.

Выход кабелей из лотков к шкафам управления и защиты должен выполняться в трубах, не заглубляемых в землю. Прокладка кабельных перемычек в пределах одной ячейки ОРУ допускается в траншее, причем применение в этом случае труб для защиты кабелей при подводке их к шкафам управления и релейной защиты не рекомендуется. Защита кабелей от механических повреждений должна выполняться другими способами (с применением уголка, швеллера и др.).

Новостной канал Элек.ру в Телеграм
Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Лотковый способ прокладки силовых кабелей

Кабельная линия: удобное во всех отношениях, но дорогое удовольствие

Прокладка силового кабеля в земле – пожалуй, наиболее распространенный вид обустройства высоковольтных ЛЭП в условиях населенного пункта (за городом по-прежнему преобладают воздушные ЛЭП, хотя доля кабельных линий здесь год от года увеличивается).

Однако силовой кабель нельзя класть так, как вздумается исполнителю. Существует соответствующая технология, которой следует придерживаться. То же касается метода прокладки проводника в лотках (металлических, проволочных, железобетонных) что в достаточной мере оправдано и цивилизованно, например, в условиях помещения.

Актуальность лоточной кабельной проводки

Лотки выглядят эстетично, не портят интерьер, конструкции из них легко обходят препятствия. Прокладка силовых кабелей в лотках дает возможность упорядочить их канализацию при пересечении друг с другом и не запутаться при запитке с разных отметок. Они хорошо доступны и при необходимости довольно легко обслуживаются. Лотку можно сделать ревизию в любой момент, заменив участок кабеля либо произведя дополнительную прокладку.

Лотки обладают преимуществом перед трубами, т. к. кабель здесь не протаскивается, а аккуратно упаковывается, причем механизированный способ укладки исключает истирание наружной оболочки.

Совершенней не придумаешь…

Металлические лотки – прямоугольные профили сортамента, имеющие стандартные размеры. Это эффективные приспособления в случаях, когда требуется оперативно и в то же время добротно выполнить деликатные монтажные мероприятия. Главное их достоинство – универсальность. Одно из позитивных свойств заключается в том, что применяются данные детали и при наружном оснащении, а не только внутри зданий. Металлические жестяные лотки также используют для оборудования разводки от распредустройств телевизионных, телефонных, производственных, сетевых электросистем, а также электронных коммуникаций.

Проволочные (сетчатые) лотки

В пожароопасных помещениях под прокладку лучше всего подойдет огнестойкий железобетон. Ничто так не обезопасит кабели от пагубного термического воздействия, а в особенности от открытого пламени, как железобетонные лотки. Причем внутри канальной полости (благодаря хорошей теплопроводности бетона) кабель быстро охлаждается. Эти изделия изготавливаются на профильных комбинатах, а их установка осуществляется по особой инструкции с соблюдением мер предосторожности.

Заливка железобетонной плиты. Рабочий процесс

Заливка бетонной плиты является чрезвычайно важной задачей в строительстве и требует тщательного планирования и точности, а также надлежащей последовательности выполнения. В этой статье представлена ​​правильная процедура подготовки и заливки железобетонной плиты.

Состав:

• Материалы и оборудование для заливки перекрытий
• Проверки для предварительного бетонирования перекрытий
  • Проверка опалубки перекрытий
  • Проверка арматуры
  • Другие предварительные проверки
• Процедура рабочего стола для бетонирования плиты
  • 1. Предоставление строительного сустава
  • 2. Производство бетона
  • 3. Поливка бетона
  • 4. Зашивка бетона
  • 5. 3. Поливка бетона
  • 4.

• Бетоносмесительная установка
• Транспортный смеситель
• Бетононасос
• Вибраторы
• Приемный лоток
• Осадочный конус и другие сопутствующие инструменты
• Резиновый молоток
• Желоб и трубы CI
• флоат-машина
• лопата

Перед бетонированием железобетонной плиты необходимо выполнить множество проверок:

• Убедитесь, что рабочие используют инструменты и оборудование для обеспечения безопасности, например защитную каску, защитную обувь, защитные очки, перчатки и жилет.
• Устройства безопасности и предупреждения о безопасности должны быть установлены на входе в зону разливки.
• Проверить, обеспечено ли достаточное освещение в случае ночного бетонирования.

Строительный шов должен быть заранее определен и закреплен до начала бетонирования. В соответствии с решением планируется иметь два строительных шва для основного здания. В случае серьезной поломки БСУ может быть оставлен дополнительный строительный шов. Расположение строительного шва должно быть на уровне одной трети пролета. Строительный шов должен быть прямым и иметь L-образный профиль, чтобы последующий слой бетона был идеально связан с предыдущим уложенным слоем. Подготовка строительного шва должна включать придание шероховатости, удаление всего цементного молока, прилипшего к шву, и нанесение густой суспензии перед началом заливки нового бетона.

Рис. 3: Строительный шов в плите

Запас материала должен быть достаточным для начала бетонирования. Магазины/отдел закупок должны убедиться, что бетонирование не остановлено из-за материалов. Все машины и оборудование проверены и приведены в рабочее состояние.

Отверждение должно начинаться сразу после полного схватывания уложенного бетона. Застывший бетон должен быть покрыт гессенской тканью / пластиком, чтобы уменьшить испарение влаги из бетона во время затвердевания и, таким образом, свести к минимуму трещины, вызванные усадкой. Эти трещины являются наследственным свойством бетона, особенно возникающим при заливке плоских поверхностей. Окончательное отверждение должно быть выполнено путем заливки и накопления воды в течение минимального периода 7 дней.

Рис. 6: Отверждение бетонной плиты заливкой

Как класть бетон | Concrete2you

Как укладывать бетонev1nc3-4862672022-07-28T14:24:24+01:00

Прежде чем начать

• Вы должны дать себе время, чтобы выполнить работу должным образом, а не торопиться, убедитесь, что у вас достаточно помощи для завершения вся кладка и отделка за 2 часа
• Вы должны планировать начало укладки сразу после выгрузки бетона, так как схватывание и затвердевание начинаются сразу после выгрузки
• Вы должны запланировать использование готовой бетонной смеси в течение двух часов; в противном случае, если он слишком затвердеет, вы не сможете его использовать или укладывать
• Если бетон высыхает слишком быстро, он может треснуть, что более заметно в более теплую и сухую погоду. Чтобы предотвратить быстрое высыхание, вы можете положить полиэтиленовую пленку поверх бетона. Сделайте это после того, как бетон достаточно затвердеет, чтобы не мешать процессу укладки защитного покрытия.
Можно использовать специальный спрей
• или использовать отверждающие мембраны. Перед применением обязательно проконсультируйтесь со специалистом. Полное твердение и набор прочности, достаточный для использования уложенного бетона, занимает от семи до десяти дней, в зависимости от погодных условий

Получите предложение, связавшись напрямую с вашим регионом

НАШИ РЕГИОНЫ

Не знаете, сколько бетона вам нужно?

СВЯЖИТЕСЬ С НАМИ

Инструменты

• Уровень
• Площадь строителя
• Отбойный молоток
• Садовая лопата и лопата
• Тяжелый ролик
  или вакерная плита
• Прочная тачка
• Колышки и веревка

Материалы

• Товарный бетон
• Деревянные доски
• Хардкор
• Наполнитель из фибрового картона
  для компенсационных швов
• Полилист
• Средство для защиты древесины
  (при необходимости)

Расчет необходимого объема

В качестве ориентира умножьте длину x ширину x глубину пространства, которое необходимо заполнить. Это рассчитает кубический размер (или объем) требуемого бетона.

Примечание: вам также может потребоваться рассмотреть дополнительные функции работы, например. наклон, дренаж, доступность и т. д. Если вы не уверены, возможно, лучше всего связаться с нами, чтобы получить дополнительную консультацию от нашей технической команды.

Соображения по охране труда и технике безопасности

При работе с бетоном всегда следует носить подходящую одежду, включая непроницаемые перчатки, одежду с длинными рукавами, средства защиты глаз и подходящую непроницаемую обувь. Мы настоятельно рекомендуем вам посетить нашу страницу, посвященную здоровью и безопасности, и найти время, чтобы прочитать наш конкретный паспорт здоровья и безопасности для получения дополнительной информации.

Подготовка бетонного основания

Необходимая подготовка зависит от существующей поверхности и того, для чего будет использоваться бетон. Измерьте и разметьте область, которую нужно забетонировать, используя веревку и деревянные колышки, убедившись, что углы имеют 9угол 0 градусов. Как правило; ваша база должна быть на 75 мм больше, чем готовая плита, чтобы можно было установить опалубку. Очистите территорию от камней и растений и выкопайте землю на глубину не менее 100 мм (глубже для мягкого грунта). Земля должна быть выровнена и хорошо утрамбована с помощью небольшого садового катка или молотка, чтобы обеспечить основу для бетона. Слой хардкора толщиной не менее 100 мм необходим для подстилающего слоя и должен быть хорошо утрамбован.

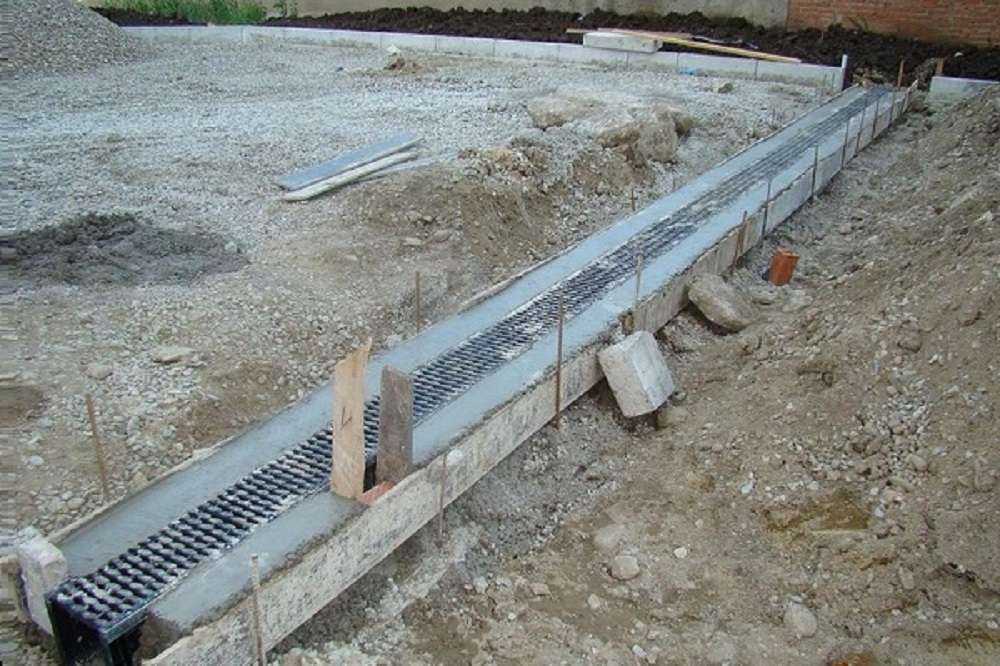

Установка бетонного каркаса

Опалубка состоит из деревянных досок толщиной 25 мм, которые проходят по краю участка, который необходимо забетонировать. Это будет поддерживать бетон по мере его затвердевания, а также используется для формирования уровня. При возведении опалубки важно не забывать о стекании, позволяя воде стекать с поверхности и вбивать некоторые деревянные доски глубже, чем другие (используйте спиртовой уровень, чтобы проверить это). Ориентировочно, площадь бетона шириной 2 м должна иметь перепад 25 мм, чтобы предотвратить стоячую воду. Если вы укладываете круглое бетонное основание, вы можете использовать веревку или шланг, чтобы обозначить контур кривой, которой вы хотите следовать. Колышки и веревка должны быть ближе друг к другу, чтобы поддерживать кривую, а древесина должна быть разрезана примерно на половину ее глубины на стороне, которая будет формировать внутреннюю часть кривой.

Советы по заливке бетона в зону проекта

Распределите бетон между опалубками на 10–15 мм выше готовой поверхности и уплотните его с помощью трамбовки. Выберите кусок дерева с хорошим прямым краем, чтобы он был длиннее вашей формы. С одним человеком на каждом конце поднимите его над формой и опустите. В идеале этот процесс следует повторить дважды. Чтобы выровнять бетон, используйте трамбовочный инструмент для пиления по поверхности, двигаясь вперед. Убедитесь, что бетон попадает в углы ваших форм и что нет никаких углублений. Если есть, заполните их и повторите процесс утрамбовки.

Какие есть варианты отделки бетонной поверхности?

В зависимости от назначения существует ряд вариантов отделки поверхности бетона. Утрамбованная поверхность обеспечит поверхность с низким уровнем скольжения, подходящую для проездов и дорожек. Чтобы получить гладкую поверхность, подходящую для пола дома, пруда и т. д., вы можете использовать терку, которая представляет собой плоский кусок дерева или металла, которым вы можете провести по поверхности бетона. Для создания эффекта рыбьей чешуи можно использовать поплавок или лопату, совершая круговые движения по поверхности бетона. Используя насадку метлы, вы можете создать эффект щетки, который вдавливает поверхность, не растягивая ее.

Схватывание и отверждение

Покройте бетон полиэтиленовой пленкой, утяжеленной по краям, чтобы предотвратить слишком быстрое высыхание, и оставьте в идеале на семь дней летом и десять дней зимой, чтобы дать бетону высохнуть, прежде чем снимать покрытие.
