Раздел 2. Канализация электроэнергии
Глава 2.3. Кабельные линии напряжением до 220 кВ
Прокладка кабельных линий в кабельных блоках, трубах и железобетонных лотках
2.3.102. Для изготовления кабельных блоков, а также для прокладки кабелей в трубах допускается применять стальные, чугунные асбестоцементные, бетонные, керамические и тому подобные трубы. При выборе материала для блоков и труб следует учитывать уровень грунтовых вод и их агрессивность, а также наличие блуждающих токов.
Маслонаполненные однофазные кабели низкого давления необходимо прокладывать только в асбестоцементных и других трубах из немагнитного материала, при этом каждая фаза должна прокладываться в отдельной трубе.
2.3.103. Допустимое количество каналов в блоках, расстояния между ними и их размер должны приниматься согласно 1. 3.20.
2.3.104. Каждый кабельный блок должен иметь до 15% резервных каналов, но не менее одного канала.
2.3.105. Глубина заложения в земле кабельных блоков и труб должна приниматься по местным условиям, но быть не менее расстояний, приведенных в 2.3.84, считая до верхнего кабеля. Глубина заложения кабельных блоков и труб на закрытых территориях и в полах производственных помещений не нормируется.
2.3.106. Кабельные блоки должны иметь уклон не менее 0,2% в сторону колодцев. Такой же уклон необходимо соблюдать и при прокладке труб для кабелей.
2.3.107. При прокладке труб для кабельных линий непосредственно в земле наименьшие расстояния в свету между трубами и между ними и другими кабелями и сооружениями должны приниматься, как для кабелей, проложенных без труб (см. 2.3.86).
При прокладке кабельных линий в трубах в полу помещения расстояния между ними принимаются, как для прокладки в земле.
2.3.108. В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии один от другого, определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и напряжении не выше 35 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков должны быть заделаны водонепроницаемым материалом.
2.3.109. Переход кабельных линий из блоков и труб в здания, туннели, подвалы и т. п. должен осуществляться одним из следующих способов: непосредственным вводом в них блоков и труб, сооружением колодцев или приямков внутри зданий либо камер у их наружных стен.
Должны быть предусмотрены меры, исключающие проникновение через трубы или проемы воды и мелких животных из траншей в здания, туннели и т.п.
2.3.110. Каналы кабельных блоков, трубы, выход из них, а также их соединения должны иметь обработанную и очищенную поверхность для предотвращения механических повреждений оболочек кабелей при протяжке.

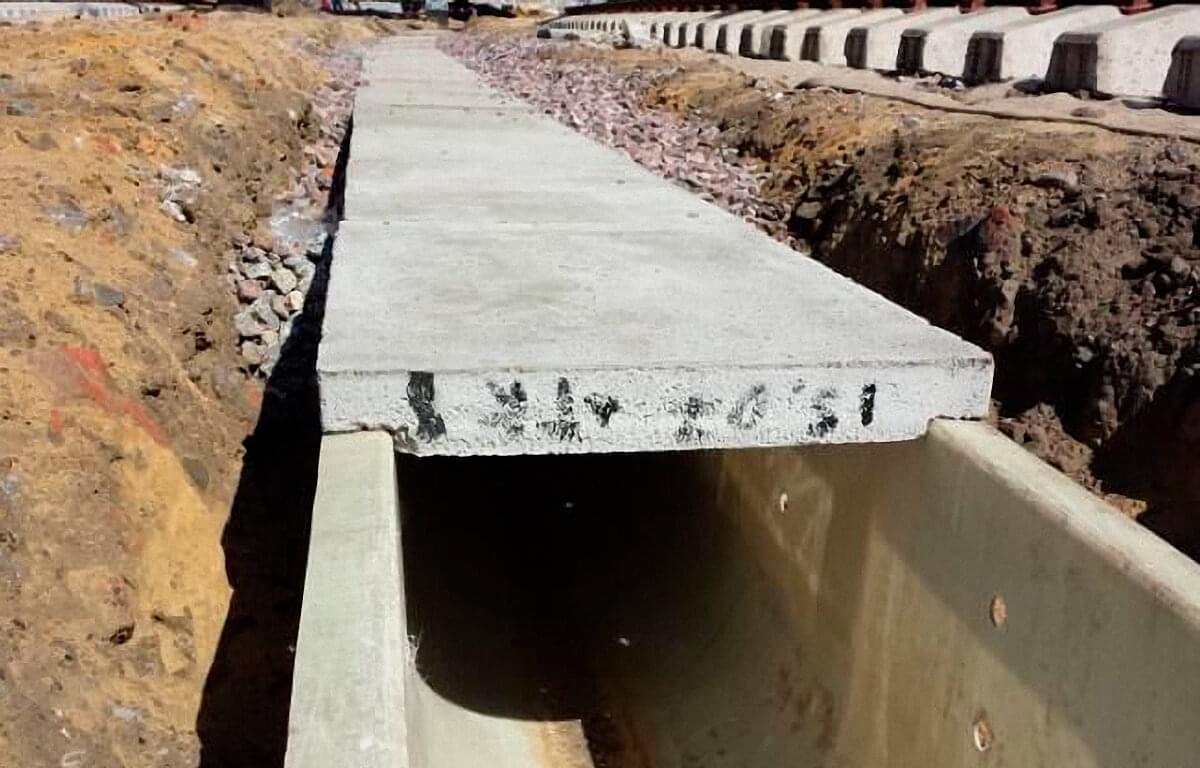

2.3.111. При высоком уровне грунтовых вод на территории ОРУ следует отдавать предпочтение надземным способам прокладки кабелей (в лотках или коробках). Надземные лотки и плиты для их покрытия должны быть выполнены из железобетона. Лотки должны быть уложены на специальных бетонных подкладках с уклоном не менее 0,2% по спланированной трассе таким образом, чтобы не препятствовать стоку ливневых вод. При наличии в днищах надземных лотков проемов, обеспечивающих выпуск ливневых вод, создавать уклон не требуется.
При применении кабельных лотков для прокладки кабелей должны обеспечиваться проезд по территории ОРУ и подъезд к оборудованию машин и механизмов, необходимых для выполнения ремонтных и эксплуатационных работ. Для этой цели должны быть устроены переезды через лотки при помощи железобетонных плит с учетом нагрузки от проходящего транспорта, с сохранением расположения лотков на одном уровне. При применении кабельных лотков не допускается прокладка кабелей под дорогами и переездами в трубах, каналах и траншеях, расположенных ниже лотков.
Выход кабелей из лотков к шкафам управления и защиты должен выполняться в трубах, не заглубляемых в землю. Прокладка кабельных перемычек в пределах одной ячейки ОРУ допускается в траншее, причем применение в этом случае труб для защиты кабелей при подводке их к шкафам управления и релейной защиты не рекомендуется. Защита кабелей от механических повреждений должна выполняться другими способами (с применением уголка, швеллера и др.).
Персональная лента новостей Дзен от Elec.ru
Актуальные новости, обзоры и публикации портала в удобном формате.
Подписаться
Прокладка проводов и кабелей в лотках — Кабельная и электротехническая продукция в Москве и СНГ
Прокладка проводов и кабелей в лотках – это одни из наиболее часто используемых способов монтажа кабельных линий в различных производственных помещениях предприятий, а также в электроустановках, как открытого, так и закрытого типов.
Краткая характеристика способа прокладки кабелей в лотках
Кабельные лотки бывают различных типов и конструкции. Для внутренней прокладки кабельных линий используются металлические лотки, для наружной прокладки – преимущественно железобетонные лотки.
Основное преимущество данного способа прокладки кабеля заключается в простоте монтажа, что особенно актуально при необходимости прокладки большого количества кабельных линий. Кроме того, лотки обеспечивают надежную защиту кабельных линий от механических повреждений.
Прокладка проводов и кабелей в лотках
Также одним из преимуществ прокладки кабеля в лотках является удобство дальнейшего обслуживания проложенных кабельных линий. Поэтому в случае необходимости (например, при возникновении повреждения на линии) требуемая кабельная линия может быть без труда найдена и заменена (отремонтирована).
Металлические лотки могут быть лестничными, сетчатыми, коробчатыми, перфорированными и сплошными.
Основные требования при монтаже кабельных лотков
Первое, что следует учитывать при разметке кабельной трассы, монтируемой в лотках – это высота ее прокладки. Как правило, металлические кабельные лотки монтируются на высоте не менее двух метров от пола. Если идет речь о монтаже кабельных лотков в помещении электроустановок, которые обслуживают исключительно специально обученный персонал, то в данном случае расстояние от лотков до пола не нормируется.
Монтаж лотков может производиться непосредственно над полом, на стене, на различных строительных конструкциях, элементах оборудования с использованием специальной арматуры и других вспомогательных элементов.
При монтаже лотков вблизи высоковольтного оборудования, следует выдерживать допустимое расстояние до открытых токоведущих частей данного оборудования, которые находятся под напряжением или на которые напряжение может быть подано в процессе эксплуатации оборудования.
Соединение лотков между собой осуществляется исключительно при помощи болтовых соединений – это необходимо для обеспечения надежного электрического контакта всех элементов между собой. В том случае, если соединение лотков между собой осуществляется другим способом, то для обеспечения надежного электрического контакта, лотки дополнительно соединяются между собой перемычками. Далее, после выполнения монтажа трассы, кабельные лотки заземляются. То есть наличие контакта между отдельными элементами лотков служит для обеспечения защитного заземления кабельной трассы по всей ее длине.
Технология монтажа кабельных линий в лотках
Когда трасса из кабельных лотков монтирована, выполняются работы по укладке кабелей. Кабели в лотках могут быть уложены несколькими способами: рядами, пучками, слоями, а также комбинированным способом.
В одном пучке можно связывать не более двенадцати кабельных линий. Кабели в пучках по всей длине фиксируются бандажами, которые накладываются через каждые 4-5 метров при горизонтальной прокладке и метра при прокладке кабеля по вертикальным кабельным трассам.
Для обеспечения оптимального охлаждения кабельных линий в лотках не рекомендуется выдерживать расстояние между кабелями (пучками кабелей).
При укладке отдельных кабелей в один ряд данное расстояние составляет 5 мм, для пучков расстояние увеличивается до 20 мм. При укладке кабелей (пучков) слоями промежутки между ними не соблюдают. В таком случае рекомендуется не заполнять кабельный лоток полностью.
Лестничные и проволочные лотки
Если нет необходимости обеспечения защиты кабельных линий от внешних воздействий, то можно выбрать лотки сетчатого типа. Данные лотки обеспечивают достаточное охлаждение всех кабельных линий, поэтому кабельные линии могут быть проложены без выдержки промежутков между кабелями (пучками).
Кабеля оконцовывают и маркируют с обеих сторон. После окончания монтажа кабелей в лотках производится их подключение к элементам оборудования. Кабельные линии могут быть введены в эксплуатацию только после проверки правильности их подключения к оборудованию, а также проверки целостности всех жил каждого из кабелей.
Источник: atlastpk.ru
