Электропрогрев бетона в зимнее время: схемы и способы

Содержание статьи:

1. Прогрев бетона электродами
2. Электропрогрев бетона проводом ПНСВ
3. Электропрогрев опалубки в зимнее время
4. Индукционный и инфракрасный способы подогрева

Самым распространенным методом подогрева бетона, во время заливки в зимнее время, является электропрогрев, который используется в тех случаях, когда обычного утепления объекта не достаточно. Именно о нем мы сегодня и поговорим.

Прогреть бетон в зимнее время можно несколькими методами:

1. Прогрев бетона электродами.
2. Электропрогрев бетона проводом ПНСВ
3. Электропрогрев опалубки
4. Подогрев индукционным методом
5. Инфракрасным излучением

Стоит отметить, что независимо от способа, электропрогрев бетона должен сопровождаться его утеплением или хотя бы созданием термоса вокруг объекта. В противном случае, равномерного прогрева может не получиться, а это не очень хорошо скажется на его конечной прочности.

Прогрев бетона электродами – самый распространенный метод электропрогрева в зимнее время. Это связано, в первую очередь, с простотой и дешевизной, потому что, в отдельных случаях, нет необходимости тратиться на нагревательные провода, дорогие трансформаторы и т.п.

Принцип действия такого способа электропрогрева основывается на физических свойствах электрического тока, который при прохождении через материал выделяет определенное количество теплоты.

В данном случае, проводимым материалом является сам бетон, другими словами, когда ток проходит через водосодержащий бетон, он в это время его нагревает.

Внимание! Если бетонная конструкция содержит в себе арматурный каркас, не рекомендуется подавать на электроды напряжение более 127 В. В случае отсутствия металлического каркаса, можно использовать как 220 В, так и 380 В. Большее напряжение применять не рекомендуют.

Существует несколько видов электродов для прогрева бетона в зимнее время:

Электроды стержневые. Для их создания используется металлическая арматура d 8 – 12 мм. Такие стержни вставляются в бетон на небольшом расстоянии и подключаются к разным фазам, как на схеме. В случаях сложных конструкций, такие электроды для прогрева бетона будут незаменимы. Стеклопластиковая арматура для таких целей не подойдет, потому что она является диэлектриком.

Электроды в виде пластин. Иногда их называют пластинчатыми электродами. Схема подключения такого подогрева очень проста – пластины располагаются на обоих противоположных внутренних сторонах опалубки и подключаются к разным фазам, а проходящий ток будет нагревать бетон. Вместо широких пластин иногда используют узкие полосы, принцип действия этих полос — такой же.

Электроды струнные. Используются при заливке колонн, балок, столбов и похожих конструкций. Принцип действия все тот же, струны подключаются к разным фазам, тем самым нагревая бетон в зимнее время.

Прогрев бетона электродами необходимо осуществлять только переменным током, так как постоянный ток, проходящий через воду, способствует ее электролизу. Другими словами — вода будет химически разлагаться, не осуществив своей основной функции в процессе твердения.

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

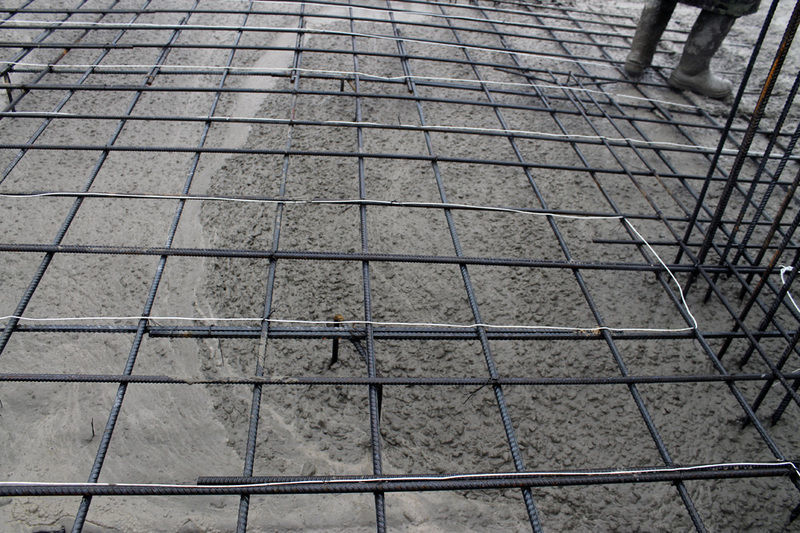

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста.

При электропрогреве бетона проводом ПНСВ в зимнее время, его укладывают так, чтобы он не касался земли, опалубки, а также не выходил за пределы самого бетона. Длина используемого провода полностью зависит от его толщины, сопротивления, ожидаемой минусовой температуры, а подаваемое напряжение, с помощью специального трансформатора составляет, как правило, около 50 В.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный и инфракрасный способы подогрева бетона

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 50⁰С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 10⁰С в час.

проводами, кабелем, термостатами, электродами, сварочным аппаратом

С наступлением холодов монолитное строительство сталкивается с проблемой обеспечения достаточной прочности бетона. При понижении температуры до отрицательного значения вода, находящаяся в растворе, замерзает, превращается в кристаллы льда, которые оказывают разрушающее воздействие на структуру бетона и значительно снижают его конечную прочность. Чтобы нивелировать негативное воздействие мороза, осуществляют прогрев бетона в зимнее время, обеспечивающий оптимальный температурный режим для его застывания.

При правильном подходе процедура обеспечивает:

• равномерный прогрев всей поверхности;
• застывание, прочность бетона без трещин и дефектов;
• высокую скорость набора марочной прочности;
• сокращения сроков строительства.

Технология прогрева бетона в зимний период

В зависимости от температуры окружающей среды, особенностей строительной конструкции, экономической целесообразности применяются различные способы создания и поддержания уровня влажности и температурного режима, необходимых для набора бетоном прочности в самые сжатые сроки.

В рамках работ используют кабель для прогрева бетона, термоматы, электроды и другие методы. Профессиональные строители рекомендуют использовать одновременно несколько методов, чтобы добиться максимальной эффективности процедуры.

Технология каждого способа имеет свои особенности. Например, при использовании установки для сварки необходим доступ к подключению к электросети. Также у каждого метода есть свои преимущества и недостатки. Поэтому рассмотрим отдельно каждый из них.

Как прогреть бетон зимой?

При выборе конкретной технологии анализируются метеорологические условия, масштаб работ, энергозатраты  и рассчитывается экономическая эффективность.

Трансформатор (генератор)

Данный способ является самым распространенным и применяется как минимум в 70-ти случаях из 100. Для прогрева предварительно прокладывается провод ПНСВ, после этого проводят заливку бетонного раствора. Провод нагревается с помощью трансформатора, создающего пониженное напряжение.

В данном случае большое значение имеет технология правильной укладки провода, который будет греть смесь.

Основные этапы работы выглядят так:

• поверхность тщательно очищается, чтобы камни или мусор не повредили изоляционную оболочку кабеля;
• аккуратно в виде «змейки» укладывается провод, не допускаются перегибы, которые могут повредить токопроводящую жилу;
• проводить пуск желательно при стабильном напряжении в сети;
• греющий кабель подводится к источнику питания и подключается по стандартной схеме;
• скорость разогрева раствора должна составлять 10 градусов за два часа, при основном нагреве температура должны быть не выше 80 градусов, скорость остывания – до 5 градусов в час.

Основные преимущества использования провода ПНСВ (одножильного провода со стальной жилой):

• Невысокая стоимость, поскольку трансформатор потребляет намного меньше энергии, чем другие электроагрегаты.
• Возможность получить дополнительную экономии за счет аренды оборудования.
• Можно использовать в любую погоду.

Сварочный аппарат

В случаях, когда температура воздуха понижается до +5С, электрики рекомендуют использовать для прогрева сварочный агрегат масляного или воздушного типа. Алгоритм работы такой же, как и при использовании трансформатора.

Термоматы

В основном, их применяют в северных регионах, где вопросы создания необходимого температурного режима являются наиболее актуальными. Термоматы – это приспособления, которые функционируют в автономном режиме.

Положительными сторонами их использования является:

• экономное потребление электроэнергии;
• равномерный прогрев, исключение зонального перегрева;
• контроль температуры происходит в автоматическом режиме;
• бетон набирает 70,0% прочности в течение 12 часов.

Оборудование имеет достаточно высокую стоимость.

Электроды

Трансформатор может понадобиться и при использовании в качестве нагревательного элемента электродов. Этот способ подходит при устройстве вертикальных конструкций — стен, колонн. К трансформатору подключаются металлические стержни, которые устанавливаются в раствор на расстоянии 60 — 100 см друг от друга. С помощью трансформатора можно понижать напряжение, за счет чего происходит нагрев.

В зависимости от особенностей конструкции используются следующие виды электродов:

• стержневые – для элементов со сложной конфигурацией;
• пластинчатые – крепятся на внутреннюю часть опалубки;
• струнные – подходящий вариант для обогрева колонн;
• полосовые – можно устанавливать с одной или с обеих сторон конструкции.

Преимуществом метода является:

• быстрая и простая установка обогревательных элементов;
• невысокая стоимость используемых материалов.

В данном случае электроэнергия расходуется не самым экономным образом.

Кроме перечисленных технологий,  при устройстве массивных конструкций с небольшой поверхностью охлаждения широко применяется доступный и недорогой метод «термоса».

Работы выполняются в таком порядке:

• бетонный раствор заливается в опалубку;
• после выравнивания поверхности все открытые участки накрываются теплоизоляционным материалом;
• для ускорения процесса рекомендуется использовать специальные добавки при приготовлении рабочего раствора.

Также на практике используется индукционный способ, термоактивные щиты, инфракрасные установки. Последний метод также широко применяется. Для его реализации используется инфракрасная установка, которая не требует специального монтажа и подходит для работы с конструкциями, которые имеют разную конфигурацию.

Регулировать температурный режим можно путем перемещения установки на другое место. ИК-установка качественно прогревает раствор при невысоком расходе электроэнергии. Для контроля температуры бетонного раствора используют пирометр — специальный прибор, который может быть погружным или поверхностным.

Теплый пол для бетонной плиты

SLABIT отопления жилых и коммерческих зданий заключается в установке нашей системы отопления ThermoSlab при заливке новой плиты.

Любая заливаемая бетонная плита дает возможность установить постоянный доступ к эффективному и общепризнанному лучистому теплу. Плитный нагревательный кабель выдерживает все, кроме самых экстремальных проектов реконструкции, и может обеспечить длительное экономное тепло, поскольку бетон плиты накапливает тепловую энергию и со временем высвобождает ее вверх.

1098 отзывов

ВИД НА

ВИД НА

Системы отопления для магазинов по типу пола

Плитка и камень

Инженерный и твердый древесина

Ламинат

Винил

Ковер

Бетонная плита

Преимущества нагрева Thermosoft напори. Вы будете чувствовать тепло дольше и быстрее.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим означает не только превосходные продукты, но и подкреплять их превосходным обслуживанием.

Приоритет 1: Делать вас счастливыми

Создавать радость и комфорт с помощью наших обогревателей — наша главная цель.

Лучшее в отрасли соотношение цены и качества

Американское качество, простая установка и безопасная эксплуатация. Все по конкурентоспособным ценам за лучшее соотношение цены и качества в лучистом отоплении.

Инновационная и надежная конструкция

Продвижение отрасли вперед благодаря инновациям и длительной эксплуатации с высочайшей надежностью. Вот почему наши системы есть и в наших домах.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда выслушать, а когда дать совет.

Постоянная честность

Наша репутация — один из наших лучших активов. Мы создали эту репутацию, выполняя каждое обещание.

Информация о новостях и видео

NWFA Вебинар 1

59:12 MIN

NWFA Вебинар.

NWFA Webinar Part 4

54:56 min

NWFA Webinar Part 5

59:24 min

NWFA Webinar Part 6

50:43 min

Adding Value to Your Home

Debunking Myths на радиационном нагревании пола

Обычное тепло против электрического лучистого нагрева

Выбор термостата для электрического нагрева

.

666666669965

. Деревянные полы

Бетонные полы с подогревом — Пол с подогревом

Бетонный пол с подогревом напоминает залитый солнцем пляж, экономя энергию и повышая комфорт. Энн Балог, обозреватель Concrete Network

Modern Concrete в Ист-Провиденс, Род-Айленд

Отопление дома с помощью печи с принудительной подачей воздуха — не единственный вариант, если у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную среду обитания, если пол сам будет распределять тепло снизу вверх через систему лучистого обогрева пола.

Принцип лучистого обогрева пола довольно прост: трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы устанавливаются в бетонную плиту при ее заливке, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонированию полов для установки лучистого отопления.

Бетонный пол с подогревом предлагает следующие преимущества:

• Ваши ноги всегда в тепле
• Температура постоянна и легко регулируется
• Вы не почувствуете сквозняков и не услышите шума выдуваемого воздуха
• Никакая пыль или аллергены не циркулируют в вашем доме через вентиляционные отверстия

Лучше всего то, что вы, как правило, платите меньше за коммунальные услуги, чем при использовании системы принудительной вентиляции, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление все еще вариант. Доступны более новые сверхтонкие электрические нагревательные маты, которые можно встраивать в тонкие цементные или гипсовые покрытия, что позволяет модернизировать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление в помещении, как оно работает, о преимуществах лучистого тепла и о том, где найти монтажников.

Информация об лучистом отоплении

Часто задаваемые вопросы о лучистом отоплении Получите ответы на часто задаваемые вопросы о бетонных полах с лучистым отоплением.

Советы по установке лучистого тепла Узнайте, что требуется для успешной установки.

Лучистое тепло снижает затраты на электроэнергию Узнайте о финансовых преимуществах лучистого теплого пола по сравнению с принудительным воздушным отоплением.

В каюте появились сияющие полы и многое другое Посмотрите, как лучистое отопление было включено в бетонные полы этого коттеджа в Западной Вирджинии.

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и почувствуйте тепло. Логичный вывод — тепло поднимается. Логично, может быть, но неверно!

«Горячий воздух» поднимается вверх, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло кофейной чашки, поднеся к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает свое тепло более холодной поверхности.

Рассмотрим, как солнце (10 000° F) нагревает землю (61° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого обогрева пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и множество других преимуществ.

Преимущества системы обогрева полов

Теплые полы
Время: 01:04
Посмотрите обзор преимуществ установки системы обогрева полов в бетонных полах.

Помимо экономии денег на счетах за отопление, лучистое отопление пола имеет много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки напольного отопления ниже.

Удобные бетонные полы

Благодаря лучистому теплу, излучаемому бетонным полом, в вашем доме больше не будет горячих или холодных точек – только ровное, тихое тепло без сквозняков. В отличие от тепла от приточно-вытяжной системы, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по помещению и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Теплый пол — это более здоровая альтернатива традиционному принудительному воздушному отоплению, поскольку воздух не продувается через пыльные или грязные воздуховоды, которые могут распространять содержащиеся в воздухе загрязняющие вещества по всему дому. Лучистое тепло также не увеличивает инфильтрацию наружного воздуха. Эта работа без пыли может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно улучшить качество воздуха, установив декоративный бетонный пол и оставив его открытым, а не укладывая ковровое покрытие (см. «Почему бетон — это здоровая альтернатива»).

Лучистое тепло невидимо и бесшумно

Одним из самых больших преимуществ лучистого тепла является то, что оно невидимо и бесшумно. Система полностью скрыта под полом и не загромождает стены и помещения вентиляционными отверстиями, плинтусами или настенными радиаторами. Это дает больше свободы в расстановке мебели. Вы также не услышите шумных вентиляторов приточно-вытяжной системы или лязга труб настенного радиатора. Помимо ощущения тепла и комфорта, вы даже не заметите, как работает система.

Озеленение с помощью лучистого подогрева пола

Благодаря своей энергоэффективности и чистому теплу без сквозняков, лучистый пол с подогревом бетона предлагает многочисленные экологические преимущества.

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
• Вода обладает в 3500 раз большей способностью переноса энергии, чем воздух.
• Адаптируется к различным энергоэффективным источникам тепла, таким как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых вместо медных труб используются трубы PEX, ускоряют подачу горячей воды и сокращают количество отходов воды. Стенки труб PEX обеспечивают лучшую изоляцию, чем медь.
• Сокращает количество строительных материалов, необходимых для маскировки воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет использовать меньшие площади без ущерба для пригодности для жизни.

Внутреннее лучистое отопление также может внести свой вклад в экологическое строительство в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетическом и экологическом проектировании) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства. Ассоциация лучистых панелей работала с NAHB над разработкой своих руководств по строительству экологически чистых домов, которые были выпущены в 2005 году. Руководящие принципы RPA по установке панельных лучистых систем отопления и систем снега/льда включены в качестве признанного справочника по проектированию для получения баллов за экологичное строительство. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как нагреть бетонные полы

Два наиболее распространенных способа доставки лучистого тепла пола:

• Электрически, с помощью обогреваемых кабелей, сетки, предварительно сформированных матов или элементов, встроенных в пластиковую пленку
• Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто зависит от стоимости энергии в вашем районе и размера проекта. По данным Radiant Panel Association, электрические системы, как правило, изначально дешевле, чем гидравлические, потому что они проще по конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты питания, электричество может быть выходом. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Тем не менее, согласно RPA, доступны низковольтные системы, которые могут работать всего от 24 вольт, используя трансформатор для снижения сетевого напряжения. Некоторые электрические излучающие системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

Гидравлические системы обеспечивают большую гибкость при выборе источника энергии. Котел, который нагревает воду, может работать на электричестве и практически на любом топливе (в том числе на природном газе, пропане, нефти и дровах). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например, геотермальный тепловой насос или солнечную энергию. Однако не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные для обеспечения как отопления помещений, так и горячей воды для бытовых нужд.

Трубы PEX вместо металлических труб:

Нагрев бетонных полов с помощью воды не является новой технологией. В 1930-х годах архитектор Фрэнк Ллойд Райт провел горячую воду по бетонным перекрытиям многих своих строений. Тысячи домов, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовали систему, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты на уровне пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступали в химическую реакцию с бетоном и в конечном итоге подвергались коррозии и протечкам.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному гибкому пластику, изготовленному из сшитого полиэтилена. PEX обладает свойствами, которые делают его идеальным для напольного отопления и сантехники. В отличие от медных труб, PEX является гибким и может легко укладываться змеевидными петлями и сгибаться вокруг углов и препятствий. Он также устойчив к коррозии и образованию накипи, устраняет шум ударов, приглушает шум бегущей воды и обеспечивает герметичность без необходимости пайки.

Компоненты системы теплого пола

Компоненты, необходимые для системы теплого пола:

• Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дерево или любой другой источник тепла. .
• Бойлер – содержит воду для нагрева
• Насос — для циркуляции воды по трубопроводу, расположенному под полом.
• Трубопровод — вода будет циркулировать по трубам, проложенным под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или бетонной плиты на уровне грунта.
