1. Деревянные прогоны. Их типы. Конструирование и расчет.

Прогоны являются несущими конструкциями покрытий, рабочих площадок, платформ и элементами ряда сооружений из дерева. Прогоны являются опорами настилов и укладываются на основные несущие конструкции с шагом от 1 до 3 м. Они бывают однопролетными, свободно опертыми и многопролетными неразрезными и консольно-балочными. Рассчитываются на изгиб от равномерно распределенной нагрузки q, которая состоит из собственной массы покрытия g и снега р, отнесенных к горизонтальной проекции покрытия. При угле наклона покрытия и шаге расстановки прогонов В нагрузку находят из выражения q=(g + p)B. Максимальный относительный прогиб прогонов покрытий не должен превышать 1/200 пролета.

Цельные прогоны покрытий:

1 — прогон; 2 — болт; 3 — гвозди; 4 — бобышки

Однопролетные прогоны представляют собой продольные ряды свободно опертых балок, установленных на основные несущие конструкции и поперечные стены крыши.

Нейтральные оси их сечений получают при этом такой же уклон к горизонту, как и покрытие. Прогоны соединяются по длине на опорах при помощи косого прируба или дощатых накладок. От сползания по скату прогоны удерживаются отрезками толстых досок — бобышками, прибиваемыми к опорам гвоздями или металлическими уголками. Дощатыми прибоинами снизу к концам прогонов основные несущие конструкции закрепляются в покрытии от выхода из плоскости.

Прогоны рассчитывают на изгиб от действия только нормальной составляющей нагрузки от настила, определяемой с учетом шага прогонов

q_x=q cos а, если настил, как, например, двойной перекрестный, воспринимает скатные составляющие, и может при этом иметь любое, в том числе дощатое, сечение. Если такой настил отсутствует, прогоны работают и рассчитываются на косой изгиб от нормальной и скатной q_y=qsin а составляющих нагрузки и изготовляются из брусьев или бревен, в которых косого изгиба не возникает.

Спаренные многопролетные прогоны располагаются поперек скатов крыши и опираются на основные несущие конструкции покрытия и поперечные стены, к которым крепятся так же, как однопролетные прогоны. Спаренный прогон состоит из двух рядов досок, соединенных гвоздями.

Спаренный неразрезной прогон:

а — общий вид; б — деталь стыка; в — расчетная схема; 1 — доски; 2 — гвозди

Продольные стыки соседних досок располагаются вразбежку на расстоянии 0,2 длины пролета от опор, где значения изгибающих моментов близки к нулю. В стыке прямо обрезанные концы соединяемых досок прибивают к соседней сплошной доске расчетными гвоздями. Между стыками доски соединяют конструктивными гвоздями через каждые 0,5 м. Крайние пролеты, где изгибающие моменты больше, усиливают третьей доской. Такие прогоны рекомендуется применять только в сочетании с настилами, воспринимающими скатные составляющие нагрузки и закрепляющими прогон от косого изгиба, при котором требуются доски значительной толщины и большое количество гвоздей.

Эти прогоны требуют меньшего расхода древесины, чем однопролетные, но их изготовление более трудоемко.

Расчет спаренного прогона производят по схеме многопролетной неразрезной балки на нормальную составляющую нагрузки. Максимальные изгибающие моменты возникают в прогоне над опорами— над второй опорой момент равен М=ql

2/10 и над промежуточными M = q×l²/2. Сечение на второй опоре, усиленное третьей доской, как правило, работает с достаточным запасом прочности.

Гвоздевые соединения стыков рассчитываются на действующие в них поперечные силы Q в стыкуемых досках, определяемые в зависимости от величины опорного момента М и расстояния от опоры до ближайшей группы гвоздей х_гв из выражения Q=M/2x_rv.

В некоторых случаях имеется возможность сократить длину первых пролетов прогона до 0,8 /, уменьшив крайний шаг основных несущих конструкций.

При этом изгибающие моменты на всех промежуточных опорах и прогибы всех пролетов могут считаться одинаковыми. Отпадает необходимость усиления прогона в первых пролетах и максимальные прогибы уменьшаются в 2,5 раза.

Консольно-балочные прогоны представляют собой продольные ряды брусьев или бревен со встречным расположением стыков за пределами опор. При этом более длинные брусья образуют в промежуточных пролетах две консоли, а в крайних — одну, на которые опираются более короткие брусья при помощи косого прируба, стянутого болтом. Такие прогоны применяют в покрытиях при шаге основных несущих конструкций не более 4,5 м, допускающем использование лесоматериалов стандартной длины.

Прогон в строительстве. Виды и материал. Особенности

Деревянная или металлическая балка под названием «прогон» в качестве строительного элемента широко применяется при возведении объектов самого различного назначения. Внешне она представляет собой горизонтальную перемычку, опирающуюся на несколько вертикально установленных частей конструкции. К последним относятся стойки, колонны, а также фермы и подобные им строительные опоры. В частных жилых домах прогоны в основном предназначаются для принятия и распределения нагрузок от элементов кровельной системы.

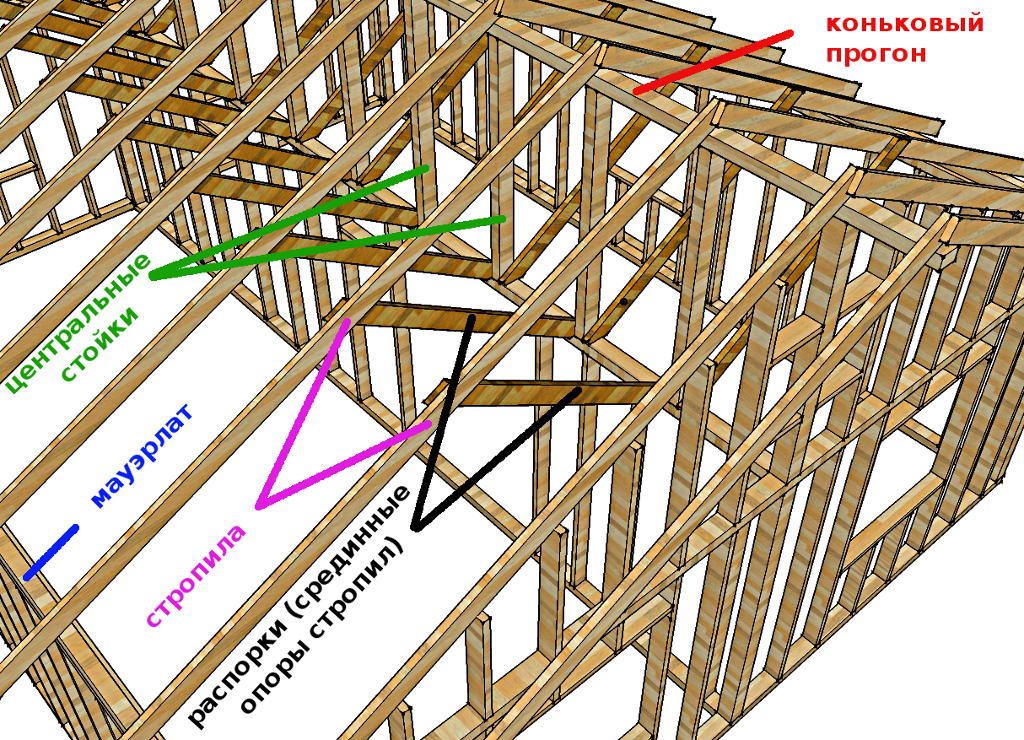

Кровельный прогон, укладываемый горизонтально на крышах зданий из бруса, по месту своего расположения и выполняемым ими функциям делятся на три вида:

Конек.
Боковой.
Мауэрлат.

Коньковый прогон располагается на самом верху стропильной системы, где он используется для объединения стропильных ног. Боковые прогоны устанавливаются примерно посередине каждого ската и подпирают собою стропила. Мауэрлат в качестве опорного элемента всей кровли монтируется на стенах строения и принимает нагрузку от стропильных лаг, врезаемых в него своими нижними концами.

По своей конструкции такие прогоны бывают цельными или составными, а по виду используемого пиломатериала – брусовыми или изготовленными из ошкуренного бревна. Выбор определенной разновидности этих элементов зависит от особенностей возводимого сооружения, а также от устройства собираемой конструкции.

Из какого материала делаются прогоны (их достоинства и недостатки)

Для изготовления этих элементов могут использоваться следующие материалы:

Древесина.
Металл.
Железобетон.

При строительстве загородных жилых домов из бруса чаще всего применяется прогон из древесины.

Каждый из материалов имеет свои достоинства и недостатки. Так, деревянные опорные элементы востребованы при строительстве брусовых сооружений и отличаются относительной дешевизной и простотой монтажа. С другой стороны, они не рассчитаны на значительные по величине нагрузки, горючи и со временем теряют прочность. Нередко они поражаются насекомыми или грибком, что вынуждает заменять эти элементы новыми заготовками.

Металлические аналоги хороши тем, что способны выдерживать значительно большие нагрузки, совершенно не подвержены горению и долговечны. Но и у этих изделий имеются недостатки, проявляющиеся в следующем:

Большая вероятность коррозийного поражения.
Значительный вес и связанная с этим сложность монтажа.
Высокая стоимость материала.

Железобетонный прогон устойчив к поражению грибком. Кроме того, он не подвержен случайному возгоранию и отличается длительными эксплуатационными сроками. Отдельные недостатки у ж/б изделий те же, что и у их металлических аналогов. Они имеют значительный вес, вынуждающий применять при монтаже специальную подъемную технику и дороги в изготовлении.

Место, которое занимает прогон в кровельной конструкции

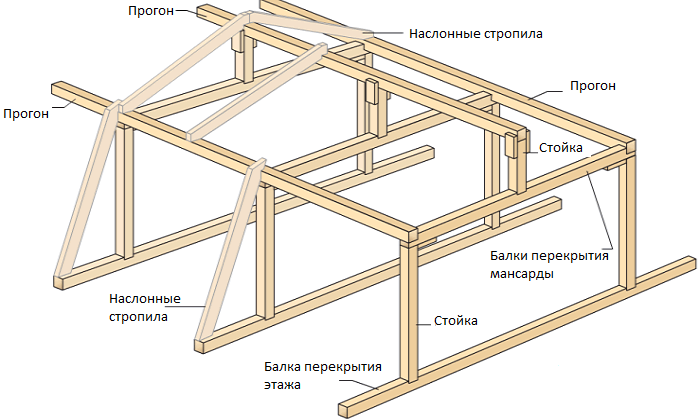

Прогонная балка в составе кровельной системы предназначается для конкретной цели и занимает «свое» место среди других элементов конструкции. Деревянные прогоны производятся в виде простого бруса, бревенчатой заготовки или же склеиваются из большого количества тонких ламелей.

Они устанавливаются либо на самом верху (на коньке) крыши, где выполняют связующую и опорную функцию, либо посередине монтируемых деревянных стропил. Во втором случае эти строительные элементы используются в качестве дополнительных опор, исключающих возможность провисания кровельных лаг. Одновременно с этим они задают требуемый угол наклона кровли.

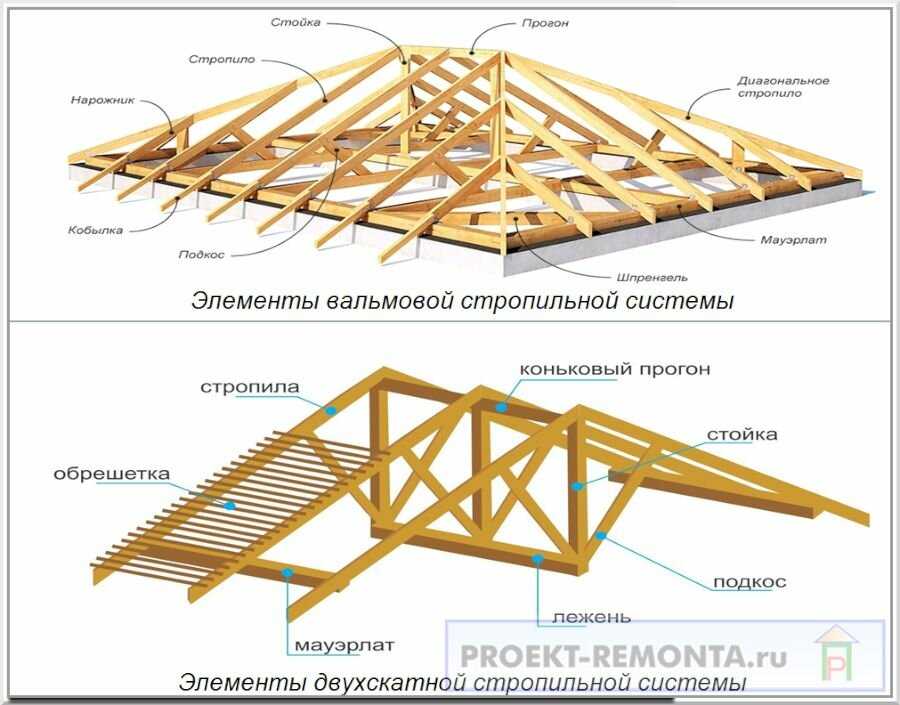

Классификация стропильных прогонов по их конструкции

По своим конструктивным особенностям прогонные балки подразделяются на следующие виды:

Неразрезной (сплошной) прогон.
Разрезные опоры (с подкосами и без них).
Консольно-балочные системы.
Опоры с дополнительными балками.

Разрезные изделия – это ряд деревянных несущих балок, устанавливаемых под скатами кровель и принимающих на себя нагрузку от них. Как правило, они упираются на вертикальные элементы, называемые стойками. С целью усиления они дополнительно закрепляются посредством специальных подкосов и распорок.

Консольно-балочные подкосы изготавливаются из досок длиной порядка 6,5 метров со стыками за границами опорных балок. Они чаще всего применяются при сооружении кровель, шаг установки стропильных ног которых не превышает 4-5 метров. Сплошные прогонные брусья используются на скатных крышах с уклоном до 15 градусов с мягким защитным покрытием. При больших углах уклона скатов такие балки не выдерживают деформационных нагрузок на изгиб, так что со временем на них могут появиться трещины.

Разновидности металлических прогонов

Стропильный прогон, изготовленный на основе металла, чаще всего устанавливается на крышах следующих объектов:

Промышленные корпуса и заводские цеха.
Многоквартирные жилые дома.
Общественные здания (спортзалы, торговые павильоны, музеи, школы, детсады и кинотеатры).
Разнообразные хозяйственные постройки (фермы, склады, ангары и т. п.),

Классификация по сечению

В соответствие с этим признаком металлические балки делятся на следующие виды:

Тавровые (маркируются как «Т»).
Двутавровые (в виде буквы «Н»).
С-образные.
С Z-образной формой сечения.
Швеллеры с сечением, напоминающим букву «П».

Каждый из представленных профилей имеет свое обозначение в виде маркировки, наносимой на металлическое изделие.

Классификация ж/б прогонов

Различные виды ж/б балок принято различать по особенностям их конструкции, а также по форме сечения и предельной нагрузке. Согласно первой из этих характеристик они подразделяются на балки без усиления и с металлическими пластинами. По своей конфигурации они бывают прямоугольными или тавровыми. Третий показатель учитывается при проектировании опорной конструкции и выбирается в соответствии с расчетными данными.

Тавровые прогоны в свою очередь подразделяются на обычные и на усиленные металлическими вставками. Такие опоры применяются при сооружении кровель зданий большой площади, а также при возведении объектов в местностях с сейсмической активностью. Используются они и на объектах, эксплуатируемых в условиях сильных морозов (например, на Крайнем Севере). К особенностям тавровых ж/б опор относят наличие в них отверстий для крановых крюков, существенно упрощающих процесс монтажа.

Маркировка ж/б прогонов

Маркируются двумя-тремя значками в виде букв с добавлением нескольких цифр.

Буквенная маркировка указывает на серию и конструктивные особенности данного образца. Она расшифровывается следующим образом:

ПР – балка тавровая, имеющая в своей конструкции небольшой бортик.
П – обычный монолитный прогон.
ПРГ – балка с прямоугольным сечением.

Следующие за буквами три цифры обозначают габариты балки, а четвертая указывает на величину нагрузки, на которую рассчитано это изделие (в тоннах). Иногда в маркировку включается информация об армировании прогона.

При рассмотрении особенностей усиления опорных балок отмечается, что по этому показателю ж/б прогоны выпускаются в следующих исполнениях:

Ненапряженные.
Усиленные посредством стального каркаса (их еще называют «предварительно напряженными»).
Дополненные стержнями арматуры, позволяющими увеличить несущую способность.

Для дифференциации (различения) балок по этому показателю в маркировку вводится дополнительный буквенный значок, указывающий на наличие и характер усиления.

В качестве примера следующий ряд обозначений:

1ПР – маркировка для кровель с обычной арматурой.
2ПР – то же самое, но для крыш с усилением.
3ПР – для усиленных кровель с углом наклона ската до 5 градусов.
ПР – то же самое, но для уклона до 25 градусов.
5ПР – с усилительной вставкой (полкой), расположенной по диагонали.

Последняя маркировка предусмотрена для очень крутых кровель (угол наклона более 35 градусов). Примером такой маркировки может служить обозначение для ж/б балки ПРГ 48-2-5-4тAIII-1.

Расшифровывается оно так: Указанное изделие – это прогон прямоугольного сечения с линейными размерами 480х20х50 см и предельной нагрузкой 4 тонны. Эта балка относится к классу предварительно напряженных и усиленных прутками арматуры. Изделие может использоваться для сооружения особо важных конструкций в районах с суровыми климатическими условиями и в районах, где возможна сейсмическая активность.

Основные задачи, решаемые с помощью прогонов

Важнейшая задача – обеспечить надежную опору для перекрытий и других элементов кровель. Обычно они выполняют эту функцию в постройках средних и малых габаритов (в частных жилых домах, в административных зданиях и т. п.), возведенных с применением газобетонных блоков или кирпича.

Различные виды прогонов чаще всего применяются в следующих местах:

Оконные и дверные проемы (сюда же относятся конструкции арочного типа).
Кровельные системы.
Плиты перекрытий.
Гаражные и ангарные конструкции.
В качестве связующего ж/б элемента, объединяющего две постройки.

Помимо этого, прогоны используются с целью снижения нагрузки на несущие конструкции при подготовке технологических углублений или ниш, а также для упрощения монтажа каркасных перекрытий.

Балки — Американский совет по дереву

Обзор

Горизонтальный элемент конструкции из массива дерева, используемый для поддержки и стабилизации балок перекрытия по всей их длине. Балки, используемые в сборке деревянного пола, обычно изготавливаются на месте с использованием нескольких кусков пиломатериала 2 x 10 или 2 x 12, скрепленных вместе гвоздями.

Цельнопиленная балка

Цельнопиленная балка — изделие из инженерной древесины.

Цельнопиленная балка.

LVL Балка

Клееный брус – это конструктивный продукт из древесины, созданный путем укладки высушенного и рассортированного шпона с водостойким клеем на блоки материала, называемые заготовками. Отвержденный в горячем прессе, LVL обычно бывает различной толщины и ширины и легко обрабатывается в полевых условиях с использованием обычных строительных инструментов. LVL также известен как конструкционный композитный пиломатериал (SCL).

Перемычки эркера поддерживают небольшую крышу. Перемычка LVL на переднем плане поддерживает балки перекрытия, а также наружную стену и крышу.

Деревянные балки поддерживаются металлическими подвесками для балок, которые прибиты к лицевой стороне большой перемычки из LVL.

Вешалки для балок изготавливаются специально для пиломатериалов и изделий из инженерной древесины. Эти вешалки для балок имеют отверстия для гвоздей для соединения с деревянными балками и балками из LVL.

Деревянные балки перекрытий поддерживаются подвесками для балок, прикрепленными к балке из LVL. Балка LVL опирается на тяжелую металлическую подвеску, которая крепится к другой балке LVL, опирающейся на стену.

Ламинированный брус помещается в металлический подвес и опирается на другую балку из LVL.

Деревянные балки перекрытия перекрываются и опираются непосредственно на балку из клееного бруса.

Полости лаг деревянного перекрытия заполнены ватным утеплителем. Балка из многослойного клееного бруса скреплена болтами через равные промежутки.

Балка PSL

Пиломатериалы из параллельных прядей (PSL) представляют собой высокопрочные конструкционные композитные пиломатериалы, изготавливаемые путем склеивания деревянных прядей вместе под давлением. Это запатентованный продукт, продаваемый под торговой маркой ParaIlam®.

Пиломатериалы из параллельных прядей (PSL) доступны в различных формах для использования в качестве колонн и балок.

Пиломатериалы из параллельных прядей изготавливаются из кусков шпона, соединяются с клеем и формируются в большие заготовки, которые распиливаются до более удобных размеров.

Клееная балка

Клееный брус — это конструктивный древесный продукт, рассчитанный на нагрузку, состоящий из древесных пластин, или «ламелей», скрепленных прочными водостойкими клеями. Компоненты клееного бруса могут быть самых разных видов, а отдельные «лампы» обычно имеют толщину два дюйма или меньше. ANSI/AITC A190.1 включает требования к размерам, сочетаниям сортов, клеям, контролю, испытаниям и сертификации конструкционных изделий из клееного бруса.

Клееный брус.
