Чертим план карандашом. 5 шагов к успеху.

В эру компьютерных технологий предлагать рисовать план своего дома от руки карандашом – смелый шаг. Но, думать с карандашом в руках, поверьте, полезно. Лучшая тренировка для мозга.

Ничего зазорного  нет в начерченном от руки на бумаге плане. Важен результат. Вот к нему и пойдем сегодня.  Если тебе не под силу познать азы компьютерной грамотности, если нет времени на изучение сложной программы по проектированию, если родные дети сказали : «мама нам некогда», то настал момент нарисовать план дома самостоятельно!

Читаем и учимся. Сегодня в статье на сайте «На волне декора»:

  1. Что надо для черчения плана «от руки»
  2. Что такое масштаб и масштабная линейка
  3. Видео урок «Как пользоваться масштабной линейкой»
  4. Главные этапы работы над черчением плана
  5. Как чертить без специальной линейки
  6. Что должно быть на плане
  7. Как расставить мебель на нарисованном плане
  8. Про важность черчения «от руки»

План (в интерьере, архитектуре, домостроении) – это чертёж, изображающий на плоскости в определенном масштабе проекцию дома или квартиры с нанесенными элементами: стены, проемы, коммуникации и все необходимое в зависимости от задачи.

ЗАЧЕМ НУЖЕН ПЛАН

План тебе потребуется, чтобы:

  • сберечь нервы при строительстве и обустройстве своего дома
  • сохранить бюджет и не разориться
  • довести до конца ремонт мечты и не бросить его пол пути
  • расставить мебель в доме/квартире или 1 комнате
  • провести электрику, разместить сантехнику и не промахнуться с розетками на кухне

Понял важность плана? Приступим к его рисованию.

ЧТО ПОТРЕБУЕТСЯ ДЛЯ ЧЕРЧЕНИЯ ПЛАНА

Для черчения плана «от руки» тебе понадобится:

  • чистый лист бумаги (желательно А4-А3 формата)
  • масштабная линейка
  • обычная школьная линейка
  • рейсшина * – желательно
  • угольник – желательно
  • простой или механический карандаш
  • стирательная резинка (ластик)

ЧЕРТИМ КАРАНДАШОМ. ПОШАГОВЫЙ ПЛАН ДЕЙСТВИЙ

А теперь рассмотрим каждый пункт подробно.

1 шаг. Делаем грамотно обмеры дома/квартиры/комнаты.

Обмерный план нужен, чтобы знать:

  • площадь комнаты, дома или квартиры
  • реальные размеры пространства
  • все недостатки и достоинства

Прочитай статью: «Как сделать правильно обмер, без ошибок и с удовольствием», измерь свое пространство и подробно зафиксируй обмеры на листках бумаги. У тебя должно получится примерно так:

рабочие записи декоратора О. Пантелеевой

Совет: фотографируй все пространство подробно и сделай видео. В дальнейшем эти фото и видео  очень упростят работу и помогут вспомнить важные детали, особенно если ваш дом/квартира далеко и «сбегать – перемерить» не так просто.

После работы над обмером у тебя будут десятки листочков с пометками разной важности. Это основа будущего плана.

2 шаг. Узнай про масштаб и масштабную линейку

Масштаб – отношение размеров изображенного на чертеже предмета к его действительным размерам. Простым языком: масштаб поможет тебе уместить огромный дом на маленьком листе бумаги и не ошибиться.

Масштаб нужен чтобы:

  • начертить план комнаты или дома на обычном листе бумаги А4
  • расставить на плане реальную мебель
  • не наделать ошибок с эргономикой
  • узнать размеры ванны, кровати, дивана и стола, которые точно поместятся у тебя
  • точно посчитать размеры всех проходов
  • нарисовать развертку стен ванной и разложить красиво плитку мечты на стенах
  • и даже придумать дизайн шкафа мечты

Советую от души и чистого сердца:  онлайн калькулятор масштабов.

3 шаг. Чертим план на бумаге

Давай вместе начертим план однокомнатной квартиры Эммы в масштабе 1:50.

Здесь два варианта развития событий:

  1. с масштабной линейкой
  2. без масштабной линейки

Если ты купил линейку, значит читай дальше внимательно. Если не нашел ее, то переходи сразу к варианту №2.

Вариант 1. Чертим план с масштабной линейкой

  • На чистый стол положи лист бумаги. Отступи от края сверху и слева несколько сантиметров. Поставь точку.
  • Выбери масштаб для работы. *Я рисую план квартиры Эммы в масштабе 1:50
  • Отложи при помощи масштабной линейки вправо от точки длину комнаты. *У Эммы это 550 см, или отметка 5,5 на линейке.
  • Повторяем с шириной комнаты тоже самое – отмеряем линейкой вниз строго вертикально 610 см или отметка 6,1 на линейке.
  • В том же самом масштабе на линейке, отметь окна, двери, стены и простенки на плане.
  • Чтобы стены выглядели как стены отступи от линии стен на 1-2 см и начерти еще один внешний периметр линиями.  Покажи толщину стен и план сразу станет красивым.
  • Подпиши все размеры и примечания. Отметь направление сторон света.

Совет: закрась цветом толщину стен. Можно заштриховать карандашом или фломастерами. Окна и двери не штрихуй!

По окончании работы у тебя получится вот такой красивый план:

Как пользоваться масштабной линейкой, смотри полезное кино:


Совет: подойти к черчению плана серьезно. Пусть никто не отвлекает. Предупреди заранее домашних о сложной и важной работе. Приготовь чашку чая или кофе, бокал вина и начинай рисовать план дома мечты. Сейчас потребуются внимательность и терпение.


Вариант 2. Чертим план без масштабной линейки

Если ты не нашел масштабную линейку, то вспоминай старый способ, известный со школьной скамьи: бери миллиметровую бумагу или просто тетрадь в клеточку, каждой клеточке присваивай удобное количество сантиметров/метров и черти план.

Принцип черчения остается неизменным: рисуй периметр стен, отмечай двери, окна, простенки, все коммуникации и важные элементы.

4 шаг. Расставляем мебель на плане.

Если тебе не нужна перепланировка, не надо сносить, переставлять стены, значит приступай к расстановке мебели (сантехники, кухни и тд).

План без мебели, кухни и сантехники, честно говоря, не план для ремонта. Это лишь набор линий и цифр. Твоя задача – расставить на плане всю необходимую мебель и найти идеал.

Расстановка мебели на плане похожа на игру, для которой потребуется:

  • твой нарисованный план
  • бумажная мебель
  • техническое задание для самого себя
  • понимание, что нужно в каждой комнате и что не нужно
  • список мебели мечты с их габаритными размерами
  • фотографии мебели (желательно)
  • свободное время и хорошее настроение

Совет: на всякий случай сделай несколько ксерокопий своего плана, чтобы не бояться испортить.

Про бумажную мебель:

Возьми чистую миллиметровую бумагу, тонкий картон, или простой альбомный лист. Начерти всю желаемую мебель в том же масштабе, в котором нарисован план. Это очень важно, чтобы масштаб мебели совпадал с масштабом плана!

Все диваны, кресла и столы аккуратно рисуй по их габаритам. Пусть это будут квадраты, прямоугольники, круги, овалы. Не старайся нарисовать идеально диван. Главное – соблюсти размеры в масштабе.

Сверху, чтобы не забыть, подпиши каждую фигуру: кресло, диван, раковина, стул и тд. Затем аккуратно вырежь мебель и сложи в коробку, чтобы не потерять.

ГАБАРИТ. ИЩЕМ РАЗМЕР КРОВАТИ

5 шаг. Финал. Выбираем идеальный план мечты.

Нарисуй свою комнату в масштабе 1:25, распечатай на А4 листе рисунок мебели, который я тебе подарила (нажми на иллюстрацию, открой в новом окне и сохрани для себя). Добавь свою бумажную мебель и по-вечерам составляй разные планы, раскладывай свой пазл.

Советы:

  • Обязательно фотографируй все получившиеся планы, даже самые фантастические. После творческих мук надо дать себе перерыв. После отдыха открой фотографии, отбери самые реальные и вновь разложи.
  • Проверь линейкой все проходы между мебелью. Помни, что эргономика и безопасность стоят на первом месте. Совет – не делай проходы меньше 50 см. И том как расставить мебель в комнатах читай полезные статьи на сайте «На волне декора».
  • Оставь 1-2 лучших варианта, которые подходят для тебя по всем параметрам: эргономика, удобство, бюджет и красота.

Вопросы и ответы.

  • Что делать если обмерные размеры не сошлись при черчении финального плана.

У этой проблемы есть две причины:

  1. Вы неправильно сделали обмеры
  2. Стены кривые

Если проблему №1 можно исправить новым обмером (а такое в моей практике очень часто встречается, что надо 100 раз перепроверить все), то проблему №2  оставь на дальнейшую работу с планом и на сам ремонт.

Сейчас твой чистый финальный обмерный план будет трапециевидным – это нестрашно. Зато ты сразу видишь, где и какие строительные косяки придется исправлять. Может надо нарастить стену, или сделать нишу (о шкафах в нишах читаем

ТУТ),  или придумать что-то еще. Сегодня нет таких проблем, которые не в состоянии решить здравомыслящий человек и хороший прораб.

  • Что делать если нужна перепланировка.

Настоятельно советую прочитать законы о перепланировке конкретно в твоем регионе. А лучше взять консультацию у профессионала. Помни: надо делать не только красиво, но и законно.

  • Надо ли дотошно подходить к рисованию плана и чертить все ровно.

Можно рисовать план как попало. Ничего страшного вроде бы нет. Но он будет не точным и некрасивым. Когда мы чертим для себя, то вовсе необязательно изучать ГОСТ и следовать его нормам. Но, я хочу обратить внимание на «красоту». Если просто постараться начертить план аккуратно, без помарок, то в итоге получится повод для гордости, который не стыдно повесить на стену в доме мечты как самый настоящий арт объект, в рамке с паспарту.

Покажу красивый план архитектора Казакова, когда не было компьютеров и специальных программ. Это как пример, к чему стремиться никогда не поздно.

Чертеж из альбома М. Ф. Казакова

Резюме: для того чтобы начертить план вашего дома необходимо найти свободное время, сосредоточиться и очень внимательно проделать работу.

Помним: план дома мечты – это твой фундамент.

Я очень прошу не воруйте статьи и иллюстрации, не стирайте мою фамилию и название сайта с рисунков. Те, к кому я обращаюсь – знают о чем я  говорю. Если хотите использовать материалы, я не против, но активная ссылка с указанием ресурса и автора обязательна. Это не сложно. Вас будут уважать.

Каждая статья написана лично, иллюстрации к статьям – я рисую сама. Каждая статья – это много времени и сил, еще раз прошу, уважайте труд. Давайте жить дружно! Спасибо!

И спасибо за внимание!

УДАЧИ В РЕМОНТЕ!

Сайт «На волне декора» – некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она понравилась – я буду признательна за небольшую материальную поддержку. Спасибо!

Оксана Пантелеева. Профессиональный декоратор и стилист интерьеров.

Автор курсов “Фотошоп – это просто” и “Рисуем эскизы интерьеров на IPAD”.

Главный редактор и автор статей сайта Thewaveofdecor.ru – уникальной онлайн энциклопедии по созданию Дома мечты. Сайт получил сотни слов благодарностей и множество профессиональных премий.

Лента инстаграм: https://www.instagram.com/thewaveofdecor/

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

Как сделать дизайн-проект ремонта самому

Два года назад мы с мужем купили квартиру площадью 56 м² в новостройке.

Ольга Быстрова

сделала дизайн-проект

Никакого опыта ремонта у нас не было, а словосочетание «эпоксидная затирка» вызывало ужас и трепет. Дизайн-проект квартиры у профессионалов стоил 3000 Р за квадратный метр, а ждать его надо было три месяца, продолжая все это время платить за съемную квартиру.

Вооружившись Гуглом, экселем и собственной головой, мы сделали дизайн-проект самостоятельно. Поделюсь опытом.

Как сделать дизайн-проект квартиры самостоятельно

Эта статья про наш опыт. У вас все может быть по-другому

Да, мы сделали дизайн-проект самостоятельно, но это не значит, что мы сделали его лучше, чем сделал бы дизайнер. После этого мы не стали дизайнерами помещений. Мы не рекомендуем всем срочно повторять наш опыт, а просто рассказываем о нем.

Наша квартира до ремонтаИ после

Зачем нужен дизайн-проект

Дизайн-проект — это набор чертежей, коллажей и визуализаций, который дизайнер готовит для конкретной квартиры.

Обычно проект выдают заказчику в виде альбома. Там не только нарисовано, как будет выглядеть помещение после ремонта, но и приведены технические расчеты. Например, сколько потребуется плитки для ванной, краски или обоев для стен, где будет проложена электропроводка, где выведены розетки и так далее. Владелец квартиры видит будущий результат, а строители понимают, что им делать.

Профессиональный дизайнер создает чертежи в специальных программах на компьютере. Мы же рисовали всё от руки — потребовались линейка, миллиметровая бумага, цветные карандаши, гелевая ручка и рулетка. Для заметок и расчетов завели отдельный документ в «Гугл-таблицах». В него вносили вообще всю информацию, касающуюся ремонта, включая чертежи и картинки из интернета с интерьерами, которые нам понравились. Еще я советую все чертежи загрузить в телефон, чтобы они всегда были под рукой.

Наша таблица с заметками и расчетами

Кроме того, мы с мужем создали отдельный чат в Вотсапе. Так не приходилось постоянно искать диалоги про стройку среди прочих личных сообщений.

Шаг 1

Провести замеры

Первое, с чего начинается дизайн-проект, — это замер квартиры. Измеряют все углы, длину и высоту стен, проемов и подоконников. В кадастровом плане ошибка в полсантиметра роли не играет, но в дизайн-проекте такая погрешность может привести к тому, что на запланированное место не влезает письменный стол или сделанная на заказ столешница.

5000 Р

средняя стоимость замера квартиры в Москве

Конечно, всё можно измерить и самостоятельно, вооружившись уровнем и рулеткой, но я советую на этом этапе все же вызвать профессионального замерщика. Ошибиться с непривычки легко, и эти ошибки потом чреваты лишними расходами и переделками.

Услуги специалиста обошлись в 5000 Р, нам его посоветовала знакомая. Замерщик приехал, измерил квартиру за полчаса и через неделю отдал результаты.

Чертеж, который отдал нам замерщик

Шаг 2

Понять, что обязательно должно быть в квартире

После долгой жизни на съемных квартирах мы точно знали, что хотим оставить в прошлом маленькие шкафы, барную стойку на кухне, стеклянную неотмывающуюся шторку в душе и жесткий складной диван. Это помогло определиться с тем, что в нашей квартире должно быть обязательно: большая кровать с матрасом, ванна, а не душ, много места для хранения и полноценный обеденный стол. Всё это нам надо было разместить на 56 м².

Определившись с обязательными вещами в квартире, мы сели за компьютер и переписали абсолютно всё свое имущество, начиная с мебели и техники, заканчивая постельным бельем и котом. Список составляли так: муж открывал шкафы и комоды и перечислял все вещи, а я заполняла документ в «Гугл-таблицах». На опись ушел целый вечер.

Как сделать ремонт квартиры

Я советую не просто перечислять все вещи подряд, а разбивать предметы по категориям: ванная, прихожая, кухня, гостиная, спальня, кабинет. Неважно, какой площади квартира и сколько там комнат. Главное — всё систематизировать.

Для описи имущества мы завели в основной таблице отдельную вкладку «Хранение»

Шаг 3

Определиться со стилем ремонта

Если вы до конца не понимаете, что хотите, советую ориентироваться на уже готовые интерьеры. Я собирала фотографии всех интерьеров, которые мне нравились, и раскладывала их по папкам «Ванная», «Гостиная», «Кухня» и так далее. Идеи искала сразу в нескольких местах.

«Пинтерест» — бесконечная галерея изображений по вашему запросу. Смотреть советую даже те проекты интерьеров, которые кажутся вам слишком дорогими. Там можно подсмотреть удачные решения для хранения, планировки и просто оформления. Я так нашла отличную идею для ванной комнаты — сделать три навесные корзины для разного типа белья.

Идею такого дивана на балконе я тоже нашла в «Пинтересте». Фото: «Пинтерест»Вот как я ее реализовалаТакую идею для хранения белья я тоже подсмотрела в «Пинтересте». Фото: «Пинтерест»Вот как я реализовала ее в нашем ремонте

Инстаграм — еще один ресурс для вдохновения. Я искала блоги по хэштегам «планировка», «ремонт», «дизайн-проект». Авторы выкладывают планировки ремонта, визуализации и чертежи, а еще дают советы. Можно найти хорошие решения или переделать что-то под себя. В одном дизайн-проекте я увидела люстру, которую потом нашла в интернет-магазине и купила в нашу квартиру.

В Инстаграме можно найти не только картинки, но и много другой полезной информации, связанной с ремонтом: пользователи описывают свои ошибки и находки, делятся поставщиками, магазинами и контактами бригад. Однажды я прочитала историю, как человек купил плитку, но ее не хватило. Ему пришлось срочно докупать плитку в другом месте — и она оказалась другого оттенка. Случай мне запомнился, поэтому в свою квартиру мы заранее закупили плитку с запасом.

Крупные мебельные центры собирают из выставочных образцов готовые интерьеры. Мы с мужем ездили в Икею, «Гранд» и «Румер». Советую фотографировать не только выставочные образцы, но и ценники, а также размеры мебели на них. А еще берите визитки: когда настанет время покупать мебель, не придется снова ехать в магазин.

Выбирайте магазины, которые расположены недалеко друг от друга. Так можно посетить несколько точек за один день. Будьте готовы много ходить

Сайты с готовыми интерьерами — это не только много фотографий, но и статьи с полезными советами для тех, кто делает ремонт. Я активно пользовалась сайтами «Хауз» и «Инмайрум» через их мобильные приложения. Удобно, что эти ресурсы позволяют выбрать какой-то определенный стиль, а система подберет подходящую коллекцию фотографий и статей про такие интерьеры. Вот мои подборки в мобильном приложении «Хауз» с понравившимися интерьерами:

Шаг 4

Сделать чертежи

Главная часть дизайн-проекта — это чертежи, сделанные на основе замеров. Советую нарисовать план квартиры на миллиметровке и снять с него несколько десятков копий. Тогда не придется каждый раз рисовать его заново.

Чертеж

Планировочное решение

Прежде всего я советую определиться, будете ли вы делать перепланировку — разделять санузел, объединять кухню и гостиную, отгораживать гардеробную в спальне. Надо понимать, что перепланировку необходимо узаконить, а это не так просто. Про перепланировку в Т—Ж не раз писали, поэтому я не буду углубляться в тему ее согласования.

Когда станет понятно, как будут выглядеть помещения в квартире, надо решить, где встанет мебель. Мы поступили просто: нашли в интернете стандартные размеры мебели — стола, стульев, кровати, дивана — и перенесли их на миллиметровку в том же масштабе, что и замер квартиры. Потом вырезали «мебель» и просто двигали ее по плану на миллиметровой бумаге. Есть специальные программы, которые позволяют делать все это на компьютере, — например, бесплатные Sweet Home 3D или Magicplan, но в них надо разбираться. Нам было удобнее расставлять бумажную мебель.

После ремонта общая площадь помещений немного уменьшится — например, штукатурка может добавить стенам до пяти сантиметров. А еще появятся шторы, плинтус, карнизы — для них тоже надо оставить место. Надо заранее спланировать, в какую сторону будут открываться двери: они не должны перекрывать выключатели.

Как узаконить перепланировку в новостройке

Итоговый вариант планировки мы сфотографировали и загрузили изображение в свою таблицу, создав отдельный лист «Планировка».

Так выглядела наша работа над планировкой. На начерченном плане квартиры мы расставляли бумажную мебель

Чертеж

Коллажи

После планировки мы начали выбирать мебель и предметы интерьера. Главное, с чем предстоит определиться, — точные размеры, цвета и фактура поверхностей. Чтобы понять, как будут сочетаться между собой разные вещи, мы делали коллажи. Они помогли собрать картинку в голове и перенести ее на бумагу. После этого стало проще отталкиваться от реальных габаритов мебели и цен на нее.

Проще всего это, конечно, делать в фотошопе, но нам хватило и ворда. Я просто копировала с сайтов мебельных магазинов изображения мебели на белом фоне, обрезала их и перемещала по странице. Таким же способом удобно примерять и выбирать напольные покрытия, цвет стен, обои и светильники.

Фотографии мебели, которую планировали купить, мы тоже загружали в таблицу. Здесь же записывали размеры, цены и ссылки на интернет-магазины

Спланировать шкафы для гардеробной и кухни нам помог специальный сервис на сайте Икеи. Но надо учитывать, что у икеевской мебели нестандартные размеры.

Много интересных предметов интерьера я нашла у продавцов в Инстаграме. Например, красивые и недорогие светильники. Правда, покупать через Инстаграм я не советую: слишком большая наценка. Я решила посмотреть, нет ли таких же светильников на «Алиэкспрессе», и нашла их же в четыре раза дешевле.

На этом этапе нам пришлось много ездить по магазинам. Перед тем как покупать что-то через интернет, хотелось увидеть вещи вживую. В магазинах я просила образцы материалов, чтобы дома посмотреть, как сочетаются оттенки и цвета. К концу ремонта у нас собралась целая коллекция образцов — плитки, обоев, краски, мебельного дерева и текстиля. Некоторые магазины дают образцы товаров напрокат. Это не бесплатно, но если сомневаетесь, будет ли бра сочетаться с обоями, лучше заплатить, привезти их домой и проверить, чем покупать, а потом сдавать обратно.

Если чего-то из мебели найти не удается, можно заказать в столярной мастерской. По ценам будет дороже Икеи, зато точно вашего размера и цвета. Нам нужна была столешница определенных габаритов — ее пришлось заказывать в мастерской. Столяров я искала тоже в Инстаграме. Таких блогов много, и выбирать среди них тяжело. Я просила у мастеров контакты клиентов и ориентировалась на их рекомендации.

Как распознать фальшивые отзывы в интернете

Определившись с интерьером и мебелью, мы отрисовали финальное планировочное решение, где вся мебель была расставлена по местам. Картинку сфотографировали и загрузили в основную таблицу.

Вот какая итоговая планировка у нас получиласьПосле ремонта у нас дома скопилась целая коллекция образцов тканей и других материалов

Чертеж

Схема сноса и возведения перегородок

Если вы решили делать перепланировку, то первое, с чего начнутся ремонтные работы, — снос и возведение перегородок. Определившись с планировкой, мы перенесли замеры на миллиметровку и отрисовали границы перегородок, которые должны были появиться в будущем.

Я рекомендую еще раз сделать замеры квартиры в процессе ремонта, когда новые стены уже появятся. При возведении новых стен или выравнивании уже имеющихся размеры помещений могут немного измениться. Пара сантиметров в одном углу, пара в другом — в итоге в комнату не влезет диван.

После возведения новых стен, нам пришлось «двигать мебель» на плане спальни — иначе открытая дверь всегда упиралась бы в кровать.

Наша схема сноса и возведения перегородок

Чертеж

Схема привязки освещения и выключателей

Для расчетов нужно знать несколько параметров:

  1. Площадь помещения и высоту потолков мы измерили самостоятельно.
  2. Световой поток ламп посмотрели на упаковке.
  3. Нормы освещенности и поправочные коэффициенты на высоту потолков нашли в интернете.

Норму освещенности надо умножить на площадь комнаты и поправочный коэффициент. Получившееся число мы разделили на световой поток наших лампочек. Итоговое значение — это количество ламп, которое необходимо для конкретного помещения.

Чем больше источников света, тем он будет ровнее. Если боитесь запутаться в расчетах, можно обратиться в магазин, где продают светильники, там помогут разобраться с нормативами.

Надо заранее решить, каким в квартире будет основной свет — встроенным или накладным. От этого зависит, какой будет потолок — подвесной, натяжной или простой крашеный. Встроенные светильники менее заметны: основная часть лампы прячется между потолком и перекрытием. Но сделать встроенный свет можно, только если у вас натяжной или подвесной потолок. Накладные светильники просто прикрепляются к потолку и выглядят более громоздко, зато ради них не придется жертвовать высотой потолка.

Помимо обычных люстр и встроенного света, мы делали вывод электропроводки под бра и световые подвесы. Для этого пришлось штробить стены — это тоже надо было учесть в схеме.

Все источники света мы внесли в таблицу, разделив их по зонамСветовые подвесы выглядят такНа кухне у нас накладной светВ ванной комнате — встроенный в подвесной потолок

Дальше надо продумать, как все светильники будут включаться и выключаться. Выключатели бывают одинарные и двойные, обычные и проходные. Проходные выключатели позволяют управлять одной лампой сразу из нескольких мест: например, включить свет в коридоре можно в комнате, а выключить уже на кухне.

Еще одно гениальное изобретение электриков — мастер-выключатель, который гасит сразу весь свет в квартире. Такие часто устанавливают в отелях. Мы поставили один мастер-выключатель в спальне, чтобы не проверять перед сном, везде ли выключен свет. Второй установили у входной двери, чтобы не бегать по квартире, выключая свет во всех комнатах перед уходом. Если вы любите приглушенный свет, можно поставить диммер — устройство, которое позволяет управлять яркостью света.

Все расстояния от пола, углов и других ориентиров до выключателей надо обозначить на схеме, чтобы строители потом понимали, где что расположено.

Мы не обозначили на своей схеме высоту выключателей, пришлось потом объяснять всё рабочим на словах

Чертеж

Схема привязки розеток и выводов

Для этой схемы прежде всего нужно составить полный список розеток для каждой комнаты и указать, для каких приборов они будут использоваться. Главное, что я поняла: лишних розеток не бывает. В каждом помещении лучше сделать минимум по одной запасной розетке, чтобы потом не выяснилось, что в ванной некуда подключить фен во время работы стиралки, а в спальне не хватает розеток для всех заряжающихся устройств.

Розетки нужны для всей встроенной техники — микроволновке, духовке, холодильнику на кухне, колонкам, приставке, «Эпл-тиви» в гостиной и так далее.

Перед тем как делать схему, мы сделали список всех розеток в таблице

Еще на схеме надо указать выводы под интернет, телевизионный кабель и стационарный телефон, если он у вас есть.

Так получилось, что мы рисовали разводку электрики в три часа ночи. Нам очень хотелось спать, но сдать всё прорабу нужно было срочно, к шести утра. Пока рисовали, спорили из-за каждой мелочи и чуть не разругались, еще и понаделали досадных ошибок. В идеале подобную кропотливую работу надо, конечно, делать на свежую голову и не торопясь.

Муж рисует схему привязки розеток в три часа ночиИтоговая схема розеток и выводов

Чертеж

Развертка стен

Представьте себе, что ремонт закончен и вы стоите перед уже готовой стеной в спальне или на кухне. Эту картинку из головы надо перенести на бумагу. Изображение всех четырех стен в помещении — это и есть развертка. Такой чертеж надо сделать для каждой комнаты.

Когда делаете развертку для кухни и ванной, помимо материала стен, надо помнить и о том, как расположены коммуникации — вода и канализация. Развертка стен туалета помогает понять, где будет стоять унитаз, на какой высоте установят раковину. В ванной надо не забыть про высоту душа. Ориентироваться лучше всего на рост членов семьи.

Важный момент — раскладка плитки, то, как она будет собираться в красивый узор. Плитка должна правильно состыковываться между собой, особенно если она не однотонная, а с рисунком или орнаментом.

В ванной и на кухне одна и та же плитка. В ванной — раскладка ромбомА на кухне — зигзагом

Развертка помогает заранее представить раскладку плитки и рассчитать нужное количество материала. Рассчитывать надо с запасом, потому что плитка может разбиться.

Если тяжело сделать раскладку самому, можно обратиться в салон по продаже плитки — у продавцов есть для этого специальные программы. Но чаще всего это платная услуга.

В итоге ванная выглядит так

В развертку стен на кухне мы включили шкафы, полки, фартук из плитки, встроенную технику и светильники. Перед тем как заказывать кухню в салоне, переписали все предметы, которые будут храниться в шкафах: посуду, столовые приборы, запас продуктов, специи и так далее. Стало понятно, сколько шкафов и ящиков нам нужно.

Делая развертку стен на кухне, надо не забыть про розетки для техники, вытяжку и коммуникации.

Так выглядел проект нашей кухни после первого посещения салонаТак выглядит кухня после ремонта

Чертеж

Карта отделки пола и стен

Карта отделки пола и стен — та же развертка, только здесь уже прописываются конкретные материалы и их количество. С ней мы справились быстрее всего, так как продумали всё, еще когда делали коллажи. Сложнее всего было нарисовать схему пола: в некоторых местах ламинат стыковался с плиткой, и надо было указать, где именно и какая в этом месте у плитки должна быть раскладка.

Схему отделки стен мы не делали, так как планировали почти везде их покрасить. Пришлось помучиться с выбором оттенков краски. Советую обязательно делать выкрасы — проверять цвет на реальной поверхности. Для этого можно заказать в магазине пробники с несколькими оттенками, привезти их на стройку и попросить рабочих нанести на стену рядом друг с другом. Так проще сравнить цвета и понять, что действительно подходит.

Наша карта отделки пола

Шаг 5

Смета

Когда с чертежами было покончено, мы создали в таблице вкладку «Общая смета» и принялись считать расходы. Сюда же перенесли информацию обо всех работах и материалах, которые появились на предыдущих этапах создания дизайн-проекта. Заполнять эту вкладку пришлось очень скрупулезно и внимательно: слишком много всего надо было учесть.

Чтобы было проще, мы разделили все расходы на разделы: ванная, кухня-гостиная, спальня, балкон, прихожая, гардеробная. В каждом создали типовые подразделы: затраты на чистовые материалы, технику, сантехнику, мебель, электрику, свет. Кроме этого, был еще один большой общий раздел, где мы прописали расходы на черновую отделку и зарплату строителей. Здесь же учли затраты на расходные материалы — мешки для мусора, а также услуги сантехника из управляющей компании, вывоз мусора и тому подобное. Каждый материал считали с запасом в 10—15%, не забыли и про стоимость доставки.

Так выглядела наша общая смета

В итоге у нас получилась огромная таблица почти на 200 строк. Она практически полностью отразила все наши затраты на ремонт, включая покупку мелочей вроде лампочек и коробок.

Через четыре месяца, когда ремонт закончился, мы сверили плановый бюджет с реальным. Получился перерасход примерно в 20% — в основном из-за того, что в процессе появлялись новые идеи, не учтенные в смете. После переезда в новую квартиру мы ни разу не пожалели, что взялись делать дизайн-проект самостоятельно, и считаем, что у нас получилось идеальное жилье для нашей семьи.

Что я поняла в процессе ремонта

Всё надо делать строго по чертежам. Если чертежей нет, то работу лучше остановить, иначе есть риск, что строители могут сделать что-то на свой вкус. А он может отличаться от вашего. Значительно.

Что-то обязательно пойдет не так: плитка не будет стыковаться, ламината не хватит, а электрик уйдет в запой. Жизнь непредсказуема, к таким проблемам надо заранее морально подготовиться и реагировать спокойно, а не паниковать.

Ремонт учит смирению. Когда краска на полтона темнее образца, а розетка на пять сантиметров ниже, чем на чертеже, — это нормально. Если быть перфекционистом, то быстро сойдешь с ума.

Переделывать стоит только принципиальные ошибки. Если дверь открывается не в ту сторону, в которую задумано, надо спросить себя: «Я смогу с этим жить?» Если нет — останавливаемся и переделываем. Если да — продолжаем ремонт.

Как создать план квартиры: основные правила и способы

Remplanner.ru – единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам
Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;
  • Время от времени нам может понадобиться план собственного жилья. И для того, чтобы составить такую планировку вовсе не обязательно быть профессиональным архитектором. На самом деле все гораздо проще, и современные программные средства позволяют составлять такие планы самостоятельно максимально быстро и просто.

    В каких ситуациях может понадобиться составить план своего жилища

    • Ремонт. В том случае, если мы затеваем большой ремонт, то, вполне вероятно, что нам потребуется рассчитать расход отделочных материалов. Точный план квартиры или частного дома позволит сделать это;
    • Покупка габаритных предметов мебели. Схема квартиры или помещения с точными расстояниями между стенами, расположением дверец и окон, делает подбор того же гарнитура на кухню куда более простой задачей.

    Важность соблюсти пропорции

    При составлении схемы мы переносим на горизонтальную поверхность проекцию всех стен в квартире или помещении. При этом план будет бессмысленным в том случае, если при его составлении вы не сможете соблюсти точные пропорции. Последние называются масштабом, который показывает то, насколько уменьшен план по сравнению с оригинальными размерами. К примеру, масштаб 1 к 100 говорит о том, что каждый метр квартиры будет выполнен на плане 1 сантиметром (в метре сто сантиметров). Аналогичные деления нужно проводить и в отношении других масштабов. В целом же ничего сложного в этом нет, так как образцы планировки самых разных примеров жилых и нежилых помещений можно посмотреть в интернете.

    Определяем расстояния

    Прежде, чем приступить к составлению плане своего жилища, нам необходимо узнать размеры комнаты или всего жилища. Ранее для этого применялись рулетки, но сегодня все можно сделать намного проще, купив лазерный дальномер, мы можем просто направить его на любую стену и максимально быстро узнать расстояния. Это дает возможность не тратить силы физически перемещаясь по квартире и протягивая рулетки, а то и переставляя с места на место обычные метровые линейки. Да и шансов ошибиться практически нет.

    Впрочем, без рулетки нам все равно не справиться, так как померить толщину стен, либо параметры комнатной обстановки ей все же проще.

    Ведите черновик

    В процессе составления плана ведите черновик, постоянно внося в него правки по мере необходимости. И только тогда, когда вы точно будете уверены в правильности всех расчетов, можно начинать составлять окончательный план помещений.

    Онлайн сервисы по созданию планов и схем

    Узнав все расстояния, можно начинать составление плана. Однако тем, кто не имеет подобного опыта, либо же уже забыл уроки черчения, сделать это будет весьма непросто. В этом случае на помощь приходят специальные сервисы, позволяющие делать всю работу прямо в интернете.

    Примером является такой сервис, как MyFloorplanner. Он позволяет создавать интерьеры профессионального уровня, и при этом все, что потребуется от пользователя – забить свои параметры в специальные поля. Сервис имеет множество библиотек, автоматически маркирует соответствующим образом те или иные предметы помещения или обстановки. Там даже освещение может быть выставлено. Последнее поможет узнать то, какие места в помещении будут оставаться в тени. При этом планировка может быть осуществлена как в двухмерном, так и в трехмерном варианте. Другие онлайн-сервисы бесплатной планировки:

    • Autodesk Homestyler – как понятно из названия, данный сервис представлен известной компанией, предоставляющей программные пакеты для моделирования. При этом для того, чтобы получить возможность переслать или сохранить свой проект, необходимо пройти несложную процедуру регистрации;
    • Planner 5D – возможность составлять планы, как в двухмерном, так и в трехмерном виде. При этом можно выбирать различные текстуры и даже обивку мебели. Существует как вариант создания планировки с нуля, так и возможность выбрать готовый вариант из библиотеки и изменить его под свои нужды;
    • Roomle – привлекательный сервис планировки, где вы можете создавать планы своей квартиры бесплатно. При этом крайне желательно хотя бы немного владеть английским или немецким языком, так как русской версии там на данный момент не присутствует.

    Создание планировки квартиры на компьютере

    Специальные программы либо предназначены исключительно для подобных действий, либо имеют данный функционал наряду со множеством других возможностей. В первую очередь, конечно же, стоит отметить CorelDraw или AutoCAD. Также есть Adobe Illustrator, а также Autodesk 3ds Max, при помощи которого можно создать даже трехмерную планировку своей квартиры.

    Впрочем, все вышеописанное требует познаний, которых у вас, скорее всего, просто не окажется. При этом все данные программы платные, и некоторые из них стоят весьма недешево. В то же время у многих из нас имеется компьютер с офисными приложениями MSOffice. Если вы относитесь к подавляющему большинству и у вас Windows последних версий, то в офисном пакете, вероятнее всего, имеется MSVisio. Последняя программа бесплатна, так как есть у всех. Ее просто освоить, ну а функциональность весьма богатая, и позволит создать достаточно подробный план всего помещения. В функциональность входит возможность прописывать размеры, а также перетаскивать объекты.

    Создание обмерочного плана квартиры своими руками

    В случае отсутствия компьютера, мы можем попытаться создать план. Начертив его от руки. На самом деле здесь тоже нет ничего сложного, и сейчас мы дадим вам несколько советов по поводу того, как создать качественный обмерочный план жилья:

    • Для работы нам потребуется линейка, карандаш, стиральная резинка и лист в клеточку. Оставим ватманы профессионалам, так как обычный тетрадный лист подходит под наши задачи просто идеально. Начиная с того, что он уже поделен на прямые линии, что очень удобно и заканчивая тем, что каждая его клетка имеет фиксированный размер в половину сантиметра. Развернутый двойной листок от тетради в клетку позволяет нам создавать подробный чертеж в масштабе 1 к 20;
    • Чертеж плана необходимо проводить во весь листок, начиная с нижнего левого края бумаги. Вначале стоит чертить «короб», соответствующий в масштабе максимальной длине и ширине жилища. После этого чертим стены и перегородки, указываем месторасположение окон и дверей.

    Важно! В документах на квартиру имеется и план, заверенный по всем правилам. Если такой план у вас под рукой, то можно снять копию с него, не меняя масштаб.

    Как сделать, составить, нарисовать план, схему участка, местности

    Изготовление плана местности – задача трудоёмкая. Давно канули в Лету те времена, когда землю измеряли шагами или по принципу «куда шапка долетит». В современном мире приватизированный участок – надежное вложение финансовых средств, а соседские войны могут вестись годами даже за несколько сантиметров земли. План местности, сделанный своими руками и без привлечения сертифицированных геодезистов или землеустроителей, юридической силы не имеет, но в случае следования определенному алгоритму может быть достаточно точен и даёт представление о конфигурации земельного участка и его площади.

    Содержание
    1. Необходимые материалы и инструменты для составления схемы местности.
    2. Полевые работы.
    3. Камеральные работы.
    4. В заключении о составлении плана, схемы участка, местности.

    Видео-версия статьи

    Необходимые материалы и инструменты для составления схемы местности

    Чтобы нарисовать план участка своими руками, нам понадобится рулетка (чем длиннее, тем лучше) и бумага для записи. На этапе обработки полученных данных не помешает вооружиться калькулятором, а вычерчивать план удобнее всего на миллиметровой бумаге.

    Как составить, нарисовать, сделать план, схему участка, местности

    Полевые работы

    В геодезии «полевыми работами» называют непосредственное измерение участка. Выполняются они в государственной системе координат → тахеометрами (по ссылке рассказано как работать тахеометром) или с помощью GPS-наблюдений.

    В случае замеров собственного участка за исходную точку следует принять наиболее протяженную сторону забора или жилого дома. Предварительно набросайте эскиз участка, на который вы потом будете наносить промеры. Для удобства листок бумаги выберете побольше, вычерчивайте линии под линейку (рис. 1 а). Чтобы не запутаться, подписывайте условные обозначения на абрисе. Так же вам может пригодиться статья → о разметке и разбивке на местности.

    Начнём с дома. Обмеряйте его по периметру, фиксируя полученные значения длин линий.

    Для полноты картины нам желательно выйти в исходную точку. Как видно из иллюстрации, синей стрелочкой показаны промеры внутри помещения. Для получения наружных размеров, к полученному значению надо прибавить толщину стен (рис. 1б). Теперь мы имеем жесткий контур дома, который станет основой для плана, изготовленного своими руками.

    Наносим промеры остальных сооружений на участке. В случае если базисная и измеряемая линия параллельны достаточно будет одного промера.

    В прочих случаях понадобится два и более промеров. В геодезии этот метод называется методом створов и перпендикуляров.

    Если бы на участке находилось отдельно стоящее строение, схема замеров выглядела бы как показано на рисунке 1в.

    На местности не всегда получается отложить прямой угол, поэтому контролем измерений может служить замер диагоналей (рис. 1г).

    Этот метод в геодезии называется методом линейных засечек. Таким же образом мы получим крайние точки поворота границы участка, учитывая, что большинство значений на тот момент у нас уже будут известны (рис. 1д).

    На практике не всегда есть возможность получить точные размеры из-за загруженности участка, поэтому воспользуемся методом параллельного переноса.

    Мы смещаем рулетку параллельно измеряемой величине, чтобы обойти препятствие. В этом случае длина искомой стороны будет равна сумме замеров синей и красных линий на чертеже (рис. 2).

    Итогом нашей работы станет абрис с размерами, которые мы и превратим в план участка, нарисованный своими руками (рис 3 а).

    Если все размеры не помещаются на чертеже, вынесите их на отдельный листок бумаги.

    Камеральные работы

    Под этим термином в геодезии понимают обработку полученных значений. Для удобства работу ведём, соблюдая пропорции между реальным изображением и его размерами на бумаге, т. е. в масштабе. В нашем случае для наглядности мы будем использовать масштаб 1:200 (в 1 см плана 2 метра натуры). Начинаем с базовой линии, проводя её параллельно линиям миллиметровки. Наш размер 19,13 м на плане будет соответствовать линии 9,6 см 19,13/2=9,565).

    Линейные засечки мы выполняем циркулем, метод перпендикуляров переносится на чертёж с помощью линейки (рис. 3б). Данный план участка, нарисованный своими руками, можно использовать для определения площади.

    Так как работу мы вели в масштабе, то можем подсчитать площадь полученной фигуры как сумму площадей полных квадратов миллиметровки и неполных, которые состоят из треугольников, прямоугольников или квадратов (рис 3в).

    В заключении о составлении, плана, схемы участка, местности

    План участка, полученный подобным образом, имеет некоторые погрешности измерений по сравнению с профессиональной геодезической съемкой, однако при качественном исполнении расхождения с топосъемкой будут минимальными. На практике такой способ даёт погрешность не более 6% от реальной величины, а в случае принятия другой стороны участка в качестве базовой и усреднения результатов двух измерений точность повышается в несколько раз.

    Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

    Конструктор кухни онлайн | Нарисовать кухню в 3D бесплатно с просчетом цены

    Чтобы не потерять, сохраните в своей соц.сети:

    Представленный на этой странице конструктор BPlanner — простой и легкий в использовании, позволяет спроектировать помещение и расставить шкафы кухонного гарнитура в течение 10-15 минут. Возможности:

      1. продумать планировку кухни
      2. нарисовать дизайн-проект в 3D
      3. сохранить проект на компьютер/флешку
      4. продолжить рисование, когда удобно
      5. получить стоимость из калькулятора (кнопка «Отправить на расчет»)
      6. скачать проект в PDF только для наших подписчиков

    Как пользоваться? => Инструкция из 12 пунктов + Видео

    Вы можете рисовать с нуля, либо использовать один из готовых шаблонов: для этого в левом меню пролистайте вниз и выберите Проекты).

    Важно! После нажатия кнопки «Отправить на расчет», с вами свяжется менеджер для подтверждения заявки. Актуально для Москвы, Санкт-Петербурга, Минска.

    Поддерживаемые браузеры: Chrome (самая стабильная работа), IE 11, Firefox, Opera.

    5 проектов-шаблонов, нарисованных в этом конструкторе

    Прежде чем начать, посмотрите фото готовых кухонь вашей площади. Дополнительно можно указать цвет, стиль или планировку. Найдите кухню вашей мечты, и сделайте свой проект!

    Заказать нарисованную кухню:

    1. Москва — kuhnikuhni.ru
    2. Другие города — наш каталог

    Пригодится: Конструктор шкафов-купе

    Новинка! Бесплатный планировщик всей квартиры

    Оцените материал:

    Как нарисовать проект кухни онлайн

    Конструктор создан специально для тех, кто хочет сам детально спланировать свою кухню, еще до похода в мебельный салон.

    В нашей статье мы расскажем про этапы проектирования в конструкторе. Интерфейс достаточно прост, каждый желающий может разобраться и создать проект кухни у себя на компьютере, не выходя из дома.

    Для корректной работы программы лучше использовать браузер Google Chrome, Firefox, или Opera на ноутбуке или персональном компьютере (не мобильные устройства).

    В этом видео мы продемонстрировали наглядно весь процесс проектирования. Длительность 5 минут.

    Поэтапное создание проекта

    • все элементы перетягиваются в комнату, зажав левую клавишу мыши
    • чтобы управлять камерой (влево-вправо, ближе-дальше), воспользуйтесь стрелочками в нижнем меню, либо зажмите правую клавишу мыши в Chrome или правую клавишу+Alt в Мозилле, Опере, Яндексе
    • когда при перетягивании модуль пересечет границу другого элемента (стена, шкаф или др), будет ощущение, будто он зацепился или прилип. Это происходит ровно на границе элементов, и сделано, чтобы все расставилось ровно
    • для отмены последнего действия нажмите одновремено Ctrl+Z (стандартное сочетание для отмены в большинстве программ)

    В конструкторе в декабре 2018 года появилась функция автосохранения (каждый минуту). Т.е. даже если вы выйдите и снова зайдете на страницу, программа предложит вам загрузить автосохраненную копию проекта. Но на всякий случай рекомендую периодически сохранять файл проекта на свой компьютер: в верхнем меню. Сохраняйтесь после всех значительных изменений в проекте, чтобы случайно не утерять их.



    1. Параметры помещения

    1. Габариты комнаты. Выделите размеры по умолчанию, нажмите Delete и напишите реальные габариты в сантиметрах (стена 1, стена 2, высота).

    2. Двери, Окна — при нажатии появятся варианты окон, дверей и вентялицонные шахты / колонны / балки. Выберите нужный элемент и, удерживая левую клавишу мыши, перетяните в нужную часть комнаты. При клике на элемент, а потом на значок линейки всплывет меню справа, где вы сможете указать свою ширину, высоту и глубину. Удалить ненужный модуль можно по кнопке Delete на клавиатуре, либо по значку корзины при выделении элемента.

    3. Стены и Пол. Тут вы можете выбрать подходящие материалы и цвета. Кликаете на понравившийся цвет и пол/стена автоматически меняют цвет.

    2. Параметры кухни

    Здесь вы можете изменить указанны по умолчанию параметры гарнитура: толщина столешницы 40 мм, высота цоколя 120 мм, высота фартука 560 мм.

    3. Модули: шкафы и техника

    1. Нажмите Модули, и раскроется меню.

    2. Нижние — формируем нижний ярус кухни. Перетяните нужный шкаф, зажав левую кнопку компьютерной мыши. Размеры заданы по умолчанию, но вы можете изменить их под себя (кликаем на Модуль и Линейку). Шкафов много, и, чтобы просмотреть все, поскролльте мышкой.

    Чтобы установить мойку или варочную панель, выделите шкаф шириной 60 см (600 мм) или более, в появившемся меню кликните на значок Техника и выберите, что необдимо встроить.

    В меню Модуля можно указать параметры фасада: глухой, в рамке, витрина (со стеклом), материал и цвет*.

    *Эти параметры лучше указать в целом для всего гарнитура, в разделе Материалы (ниже будет про него подробнее).

    3. Верхние, Пеналы — все по аналогии с Нижними шкафами. Перетягиваем в нужное место и указываем размеры. Чтобы шкаф или другой модуль развернулся к другой стене — просто придвиньте его вплотную, он развернется сам. При передвижении верзних шкафов вы заметите линию высоты фартука, и шкаф будет «липнуть» к ней, для удобства расстановки. По умолчанию установлено 560 мм, но вы можете изменить в разделе Параметры кухни.

    Все шкафы разбиты в зависимости от высоты. Самый большой выбор по стандартной высоте 720 мм.

    4. Техника — стандартный холодильник в двух цветах, вытяжка (современная и классическая), газовая плита и стиральная машина. Размеры любого вида техники можно изменить так же, как и шкафа (значок Линейка). Таким образом, зная габариты модели, вы увидите, как она «станет» в гарнитур.

    Напомню, встроенный духовой шкаф, варочная панель и мойка указываются в параметрах нижних шкафов.

    5, 6. Полки и Барные стойки.

    Аналогично, размеры можете указать любые.

    4. Материалы: фасады, столешница, фартук

    1, 2 .Самый приятный момент — выбор материала и цвета фасадов. Здесь можно и нужно поиграться подольше и подобрать подходящую расцветку и текстуру.

    По умолчанию у верхних и нижних шкафов задан одинаковый материал и цвет. Но вы можете кликнуть по кнопке «Раздельные фасады (или цвета)» и указать отдельно для нижних шкафов.

    МДФ, Пластик, ДСП, Массив — четыре свернутых подменю. Кликайте, подменю развернется и выбирайте нужный.

    В цветах все аналогично.

    3. Корпус по умолчанию белый, но можно установить любой.

    4, 5. Столешница, цоколь — кликаете и выбираете цвет.

    6. Фартук — по умолчанию стоит галочка «Без фартука». Убирайте ее, если хотите примереть стеновую панель.

    На примере я выбрал Скинали.

    5, 6. Фурнитура и Освещение

    Выбор ручек, петель, наличие доводчиков.

    Выключить-включить свет для просмотра кухни с подсветкой.

    7. Кухни (каталог проектов)

    Очень полезный инструмент, в котором вы можете выбрать готовый проект и продолжить рисование своей кухни на его основе.

    Здесь мы собираем лучшие проекты разной площади, планировок и стилей.

    Сохранение/загрузка проекта

    Чтобы сохранить кухню и продолжить проектирование позже, нажмите Сохранить проект — дискета со стрелочкой вниз на верхнем меню. К вам на компьютер сохранится файл с проектом с названием такого типа «project_20.6.2018_12_37.dbs». Файл сохранится в папку для загрузок, заданную в настройках вашего браузера. Этот файл вы можете переслать по почте, или загрузить на флешку, чтобы открыть на другом компьютере.

    Чтобы продолжить проектирование, загрузите сохраненный файл — для этого нажмите на кнопку с папкой на верхнем меню и выберите файл backup.dbs.

    Видео по использованию от разработчиков программы:

    Онлайн Конструктор кухни — бесплатный 3D проектировщик. Нарисовать кухню

    Старайтесь соблюдать правило рабочего треугольника: три основные кухонные зоны (холодильник, варочная поверхность и мойка) должны располагаться на одинаковом расстоянии друг от друга (не более 2 размеров вытянутой руки). Тогда усилий при ежедневной работе придется тратить совсем немного.

    Любую бытовую технику нежелательно ставить друг на друга или впритык. Если другого выхода нет, между ними должно быть деревянное покрытие или изоляция.

    Обязательно посмотрите в инструкции к вашей модели бытовой техники параметры размещения. У каждого производителя свои показатели.

    Монтаж варочной панели

    Оставьте от 30 до 50 см рабочей поверхности от варочной панели. Если печка располагается в центре столешницы, а не в углу, то загрязняться будет только одна задняя стена, а не две боковые.

    Нежелательно размещать ее рядом с мойкой (попадают капли воды) и окном (сквозняк может погасить газовую конфорку, поджечь занавеску).

    Монтаж вытяжки

    Вытяжка должна находиться на расстоянии 70-80 см от места приготовления пищи, немного выше нижней линии верхних шкафов. Размещение зависит от типа вытяжки (интегрированная, рециркуляционная, с отводом воздуха) и какая поверхность находится под ней.

    Если печь электрическая — расстояние до вытяжки составляет 65-75 см, газовая — 75-80 см. Иначе прибор будет перегреваться или работать неэффективно. Ширина вытяжки — равна плите или немного шире.

    Встраиваемая в мебель вытяжка — наиболее эстетичный и компактный вариант. Но она стоит всегда дороже. Чем меньше ее площадь — тем ниже мощность. Во встраиваемой модели практически всегда есть подсветка — можно сэкономить на дополнительном источнике света.

    Монтаж газовой колонки

    Минимальное расстояние до ближайшего шкафа должно быть 3 см.

    Если планируете отдельный шкаф или короб для декорирования колонки, в нем должно быть несколько вентиляционных отверстий.

    Если рядом есть ванная комната площадью более 7 кв. м, в некоторых случаях газовую колонку можно перенести туда.

    Установка духового шкафа

    Если предусмотрен отдельный пенал для бытовой техники — разместите духовку в нем (вместе с микроволновкой). Это же вариант (выше уровня пола) подойдет и для тех, кто часто пользуется духовым шкафом — так намного удобнее.

    В нижнем ярусе гарнитура — если есть много свободной площади или редко пользуетесь.

    Перед духовкой должно быть минимум 110 см свободного пространства — иначе вы не сможете открыть дверцу.

    Духовку не устанавливают вплотную к углу.

    Духовку может заменить аэрогриль и микроволновка.

    Установка микроволновки

    Самый удобный вариант размещения — 5-10 см ниже плеч.

    Оптимальное расстояние — 135-140 см от пола, не меньше 90 см, но не более 150 см.

    Один из самых лучших способов размещения – на отдельном кронштейне или специальной полке, вбитой в бетонную или кирпичную стену. Очень удобно, когда столешница находится на расстоянии вытянутой руки.

    Микроволновка не поместится в стандартный верхний шкаф глубиной 30 см, для нее монтируют отдельный пенал глубиной 40 см. Лучше без задней стенки, чтобы прибор не перегревался.

    Если прибор будет находиться в закрытом шкафу, то зазоры должны составлять не менее 10-15 см с каждой стороны и 20 см сверху.

    Не допускайте перегрева микроволновки во время работы, если она установлена над плитой или духовкой. Техника не эксплуатируется при температуре свыше 40 градусов.

    Место установки плиты

    Расстояние между мебелью и противоположной стеной (столом, другой мебелью) должен составлять минимум 90-120 см.

    Угловая планировка – самая распространенная и эргономичная с точки зрения реализации в помещении «правила золотого треугольника». Больше всего подходит для квадратных кухонь стандартного размера (8 -10 м2), не годится для больших и узких.

    В пятиэтажках — «хрущевках» размеры гарнитура в виде буквы «Г» составляют 260 x 120 см. В современных пятиэтажках Г-образная кухня — 280 x 180 см.

    Однорядная (линейная) планировка подходит для маленьких и узких кухонь или студий, не превышающих общую длину 3,5 метра. Плита и холодильник должны находиться по разные стороны от мойки.

    Параллельная (двухрядная) планировка. Идеально впишется в просторную кухню площадью 12-15 м2 или в проходное помещение. В этом случае плиту и мойку устанавливают с одной стороны, холодильник и шкафы – с другой. Единственное – тяжело найти место для полноценного обеденного стола.

    П-образная. Подходит для кухонь средних и больших размеров. На каждой из трех стен располагается по одному элементу рабочего треугольника.

    Установка посудомоечной машины

    Для удобства использования расположите ее на небольшом расстоянии (до 90 см) от мойки и столько же от розетки.

    Перед посудомойкой должно быть минимум 100 см свободного пространства (чтобы дверца открывалась без помех).

    Посудомоечную машину не устанавливают вплотную к угловому шкафу. Дверцы должны открываться свободно.

    Для небольшой семьи или одиночек подойдет компактная посудомоечная машина (45*55*45 см) – на 4-6 комплектов посуды, использующая до 10 литров воды за цикл.

    Монтаж телевизора

    Телевизор уже давно стал неотъемлемым атрибутом кухни, частью обеденной зоны. На кухне его смотрят из сидячего положения (со стульев или дивана) или слушают, стоя боком.

    Высота экрана от пола составляет от 85 см (на столешнице) и до 180 см (под потолком).

    Чаще всего размещают с помощью подвеса или кронштейна на свободной стене или в специальной нише в мебельном гарнитуре. Желательно, чтобы расстояние до экрана равнялось сумме двух или трех ее диагоналей. Чем меньше кухня — тем меньше должна быть диагональ экрана.

    Обратите внимание, чтобы не было бликов от окна, так как это мешает просмотру в дневное время. Поэтому противоположная стена от окна — не самый лучший вариант.

    Учитывайте угол обзора (лучший для кухни — 175-180 градусов), ведь человек на кухне все время в движении.

    Над раковиной и варочной поверхностью телевизор не устанавливают. Капли воды и горячий пар — не лучшие соседи.

    Установка холодильника

    Так как он высокий, то его лучше всего поместить в углу, чтобы не прерывать линию гарнитура и рабочую поверхность.

    Нельзя устанавливать возле батарей и обогревателей.

    При совсем маленькой площади холодильник выносят в коридор.

    Удобно, когда двери открываются по направлению к стене на все 90 градусов. В любом случае открытая дверь не должна перекрывать свободное пространство.

    Между электроплитой и холодильником должно быть минимум 10 см, между газовой печкой и холодильником — минимум 30 см. Можно сделать изоляцию и сократить это расстояние.

    Крайне нежелательно ставить на холодильник или морозильную камеру микроволновку.

    Как нарисовать диаграмму Ганта

    Простое руководство поможет вам узнать , как нарисовать диаграмму Ганта для График вашего проекта, увеличивайте работу более эффективно с нашим программным обеспечением для построения диаграмм Ганта.

    Gantt Chart for building construction

    Подготовка к созданию диаграммы Ганта

    Подготовка всегда была обязательным шагом перед созданием диаграммы Ганта. Вам нужно превратить свой проект в пошаговый план и перечислить мероприятия в таблице.Для каждого занятия в вашем списке оцените, сколько времени на это у вас уйдет. Как долго ты собираешься провести? Проще говоря, сколько задач вы можете выполнить за день? Как насчет членов вашей команды?

    Поможет, если вы наведете порядок. Что вы собираетесь делать в первую очередь? Что ты будешь делать дальше? Все, что вам нужно сделать, это привести все в порядок, так как вы не можете делать одно дело, пока другое не начнется или не закончится. Кроме того, не забывайте записывать любые зависимости.

    Когда вы закончите список и узнаете, как долго все продлится, вам нужно объединить, разделить или перенастроить задачи, чтобы более эффективно управлять всем проектом.

    Загрузите профессиональное программное обеспечение для построения диаграмм Ганта здесь

    Edraw Project: профессиональный интерактивный инструмент для построения диаграмм Ганта

    • Визуализируйте, как проекты развиваются с течением времени
    • Планируйте, управляйте и отслеживайте свои проекты в режиме реального времени
    • Предоставьте различные шаблоны диаграмм Ганта и простые в использовании
    • Легко оценивать стоимость проекта и управлять бюджетами
    • Совместимость с офисными файлами MS (например.г. Microsoft Project)
    • Сотрудничайте с членами команды без особых усилий

    Как нарисовать диаграмму Ганта

    После установки инструмента управления проектами Edraw пришло время создать свою собственную диаграмму Ганта! Начните страницу рисования диаграммы Ганта из категории Project Management . Слева от холста вы увидите библиотеку, содержащую группу шаблонов диаграмм Ганта. Перетащите шаблон на холст, и автоматически откроется диалоговое окно Gantt Options .Вы можете установить единицу даты, формат даты, дату начала и окончания в диалоговом окне. (Примечание: этот диалог можно открыть повторно, нажав кнопку Установить дату на панели инструментов Диаграмма Ганта .)

    Gantt Chart Set Date

    Добавить задачу или подзадачу в диаграмму Ганта

    Вы можете щелкнуть правой кнопкой мыши, чтобы добавить задачу или подзадачу.

    Add Gantt Chart Task

    Вы также можете использовать быстрые кнопки под панелью инструментов Диаграмма Ганта , чтобы добавить задачу, добавить подзадачу или удалить задачу.

    Set Gantt Chart Task

    Чтобы изменить ширину столбца, поместите курсор мыши на линию между двумя ячейками и перетащите, как это делает Excel.

    change gantt chart colume space

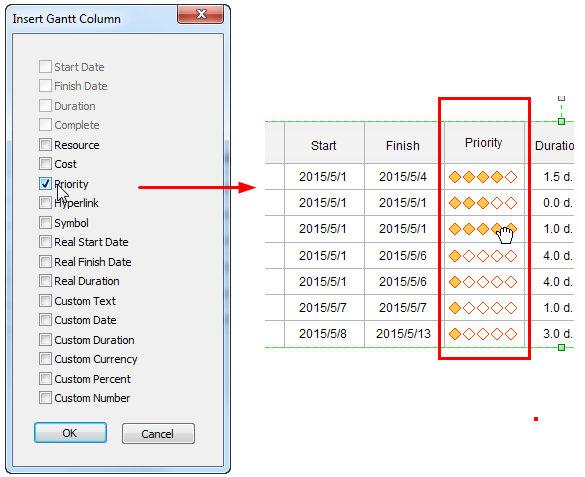

    Вставить столбцы

    Вы можете щелкнуть правой кнопкой мыши, чтобы вставить новый столбец после выбранного столбца. Выберите заголовок столбца во всплывающем диалоговом окне. Например, мы можем добавить столбец приоритета.

    Insert-a-column

    Примечание:

  • Вы можете изменить приоритет, нажав нажав на символ.
  • Чтобы скрыть столбец, щелкните столбец правой кнопкой мыши и выберите Скрыть столбец .
  • Для получения более подробной информации просмотрите следующий видеоурок.

    Как изменить панель задач

    При двойном щелчке по полю редактирования текста для ввода задачи дата начала и дата окончания, индикатор выполнения будет обновляться автоматически согласно новой дате.

    Кроме того, вы можете навести курсор на конец полосы, когда курсор изменится на двунаправленную стрелку (№ 1), перетащите полосу на изменить дату окончания.

    Поместите курсор над полосой, и когда курсор изменится на четырехстороннюю стрелку (№ 2), вы сможете переместить всю панель задач. Когда полоса перемещается, даты начала и окончания изменятся соответственно.

    Введите процент выполнения задачи и зеленый индикатор выполнения. будет обновляться автоматически.Кроме того, наведите курсор на начало полосы, когда курсор превратится в двустороннюю стрелку и символ процента (№ 3), перетащите полосу, чтобы полностью изменить процент.

    Manage Task Bar

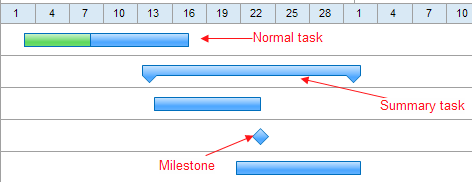

    Другой тип задачи в диаграмме Ганта

    В диаграмме Ганта есть три разных типа задач. диаграмма: нормальная, сводная и контрольная.

    task type in gantt chart

    Вам не нужно явно указывать тип.Диаграмма Ганта программное обеспечение обработает его автоматически. Обычная задача завершена процент. Вы можете установить его, как указано выше. Если в задаче есть подзадачи, задача станет сводной. Вехой может быть ромбовидная форма, когда вы перетаскиваете две желтые контрольные точки вместе.

    Поделиться диаграммой Ганта

    Когда вы заполните диаграмму Ганта, вы можете сохранить ее как файл проекта для доработки позже. Вы можете распечатать его или экспортировать как html, pdf, svg, прозрачный формат png.Вы также можете экспортировать его в MS Word, Excel или PowerPoint одним щелчком мыши. Посмотрите эффект экспорта формата svg: Как нарисовать диаграмму Ганта

    Чтобы узнать больше о программном обеспечении для построения диаграмм Ганта, посетите Edraw Project — Easy and Powerful Gantt Maker.

    Создание диаграммы Ганта из данных

    Бесплатная загрузка программного обеспечения для построения диаграмм Ганта и просмотр Все примеры

    Инструменты диаграммы Ганта

    Программное обеспечение Timeline

    Программное обеспечение PERT Chart

    Как создать календарь и Отметить событие

    Как нарисовать блок-схему

    Как нарисовать концепт карта

    Как нарисовать Организационная структура

    .

    УПРАЖНЕНИЕ Фоновый интерьер по Рисованию-Учебник


    КАК ПОДАТЬ свои материалы
    в эту группу?
    NO FINISH ARTWORK, только обучение, позы и шаг WIP, спасибо
    Go in Featured.

    С уважением относитесь к каждому материалу и артисту, не привлекайте украденное, не претендуйте на свои права и не распространяйте.
    Это только для обучения. Все права защищены в отношении каждого учебного пособия участником-создателем.
    Вы можете сделать обратную ссылку на учебник, когда будете его использовать.

    Другая группа, которая может вас заинтересовать:

    Хорошего дня

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
