Проект дренажа: Проект дренажа участка: правила разработки дренажной системы

Проектирование дренажа зданий и сооружений

При строительстве зданий и сооружений часто требуется установка дренажа, который защитит постройку от подземных вод. Перед установкой таких систем оценивают состояние грунта, выполняют подготовительные расчеты и составляют проект. При наличии такого оборудования фундамент будет надежно защищен, подвал будет всегда сухим. Отводы воды проектируют перед строительством с учетом типа здания, они могут располагаться перед постройкой или под самим фундаментом. Для принудительного отвода воды устанавливают специальные насосы.

Когда требуется установка дренажа?

Проектирование дренажных систем требуется в следующих случаях:

1. При строительстве зданий с подвальными помещениями, расположенными ниже уровня грунтовых вод. Дренаж также устанавливают, если пол цоколя находится на расстоянии менее 0,5 м от подземных вод.
2. Почва с капиллярным увлажнением, которая постепенно приведет к сырости в подвалах. Наличие подземных вод при проектировании не учитывается.
3. Расположение подвалов в глинистом и суглинистом грунте. Если фундамент уходит в почву более чем на 130 см, также устанавливают дренаж.
4. Если постройка располагается с нагорной стороны и граничит с песчаными линзами или с тальвегом. Это нестабильный грунт, при котором требуется установка дренажа.

При проектировании рассчитывают расположение закрытых выпусков водостоков зданий, нормативное уплотнение грунта, расположение водоотводящих люков и другие критерии. При необходимости проводят подсыпку территории до необходимого уровня или установку насосных станций для принудительной откачки воды.

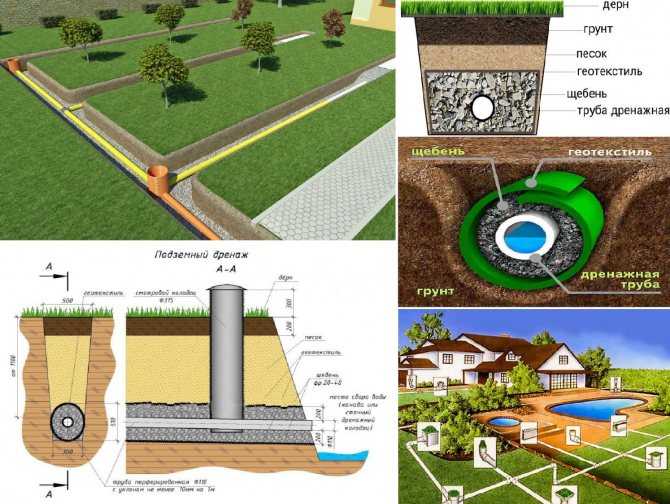

Устройство систем для дренажа воды

Грунтовые воды оказывают разрушительное воздействие на фундамент, на некоторых участках строительство без дренажа не проводится. Если не установить систему для отвода, в подвале будет скапливаться вода, что сделает невозможным эксплуатацию помещения. Во влажных условиях сроки службы материалов сокращаются, из-за чего потребуется внеплановый ремонт.

Для безопасной эксплуатации здания устанавливают дренажные системы, которые включают:

• колодцы для сборки грунтовых вод;

• трубы и каналы для отвода жидкости;
• смотровые люки для проверки и обслуживания систем;
• очистительные системы и грязезащиту;
• различные инженерные коммуникации;
• отводы атмосферных вод;
• геоматериалы и т.д.

Устройство системы зависит от типа дренажа – он может быть горизонтальным, вертикальным и комбинированным. Первый включает скважины, трубы, коллекторы и насосы для принудительной перекачки жидкости. Горизонтальный дренаж подразумевает отвод воды самотеком посредством колодцев, канав или траншей с фильтрующей обсыпкой. Иногда устанавливают комбинированные системы, конструкция которых включает оба варианта.

Виды дренажа

При проектировании строительства сразу выбирают тип дренажа – системы отличаются по конструкции и особенностям отвода грунтовых вод:

1. Головной – его еще называют линейным, поскольку он обеспечивает отвод верхнего слоя грунтовых вод с территории. Такая система перекрывает течение воды и направляет ее в обход участка.
2. Пристенный дренаж – устанавливается снаружи от стен и обеспечивает отвод воды. Для его сборки используют трубы, которые направляют под углом.
3. Кольцевой – также устанавливается за пределами постройки. Система замыкается в кольцо вокруг здания, включает дренажные трубки и колодцы.
4. Систематический дренаж – включает несколько дрен, которые располагаются на одном уровне. Они соединяются с собирающими магистралями, которые обеспечивают отвод воды.
5. Пластовый дренаж – устанавливается под пластом грунта, непосредственно под фундаментом. Трубы размещают на расстоянии 1 метра от внешней стены здания.
6. Дренаж подземных каналов – магистрали обеспечивают отвод воды непосредственно с подземных течений. Трубы устанавливают на 0,3-0,7 м ниже основания канала.
7. Дренаж приямков и заглубленных частей подвальных помещений – общее снижение уровня дренажа для обеспечения оттока грунтовых вод.

Как выбрать дренажную систему?

При строительстве жилых и производственных помещений проводят комплексную оценку участка и определяют уровень грунтовых вод. На основании полученной информации разрабатывают систему общих и местных дренажей:

1. Общие системы обеспечивают снижение уровня грунтовых вод на всей территории для застройки. К ним относятся головной и систематический дренаж.
2. Местные дренажи обеспечивают отвод от конкретных участков, на которых стоят постройки. Устанавливаются на глинистых и суглинистых почвах или при близком залегании подземных течений. К ним относятся оставшиеся дренажи, перечисленные выше.

При выборе местного дренажа учитывают удобство монтажа, особенности обслуживания и тип системы. Наиболее практичным считается кольцевой и пристенный дренаж, его выбирают для дач и частных домов. Пластовый и другие варианты лучше защищают фундамент, но для их установки требуется квалификация и опыт мастера.

Проектирование дренажа от наших специалистов

Наша компания занимается профессиональной разработкой и установкой систем водоотведения. Мы составим проект с учетом особенностей местности и требований к дренажу и выполним монтаж в короткие сроки.

Учитываем все тонкости работ:

• выбираем наиболее практичную систему для отвода воды;
• детально составляем проект, рассчитываем расположение магистралей и смотровых колодцев;
• работаем только по проектной документации с учетом всех размеров и дополнительных рекомендаций;
• по завершению проверяем качество всех выполненных работ, даем гарантию на монтаж.

Закажите «шеф-монтаж» от нашей компании с разработкой проекта и установкой дренажных систем. Принимаем заявки онлайн или по телефону, профессионально консультируем по всем вопросам!

Поделиться:

Заказать консультацию

По вопросам производства очистных сооружений:

Заполняя данную форму, Вы соглашаетесь с политикой конфиденциальности.

или позвоните нам: 8 (495) 055-66-15

Работаем ежедневно ежедневно 09:00-18:00

Полный проект дренажа

Главная / Статьи / Проект дренажа / Полный проект дренажа /

Полный проект дренажа, согласно стандарту, должен состоять из:

• пояснительной записки
• обзорного плана (карты или выкопировки из карты, обычно в масштабе 1 : 25000)
• плана дренируемого участка
• почвенной карты
• продольных профилей коллекторов
• гидравлических расчетов
• описей и указателей сооружений на осушительной сети, способов дренирования и отдельных дренажных систем, сметы.

При составлении проектов для ведомств и областных мелиоративных корпораций следует учитывать нормативы и предписания, действующие в соответствующих землях. Ниже приведены общие рекомендации по оформлению проектов. Эти рекомендации могут быть изменены или дополнены.

Проект дренажа должен быть выполнен не менее чем в четырех экземплярах.

Пояснительная записка

Пояснительная записка дополняет плановые материалы и чертежи, в ней излагаются особенности проекта. Согласно стандарту, пояснительная записка проекта дренажа

• название фирмы или организации-исполнителя, фамилия проектировщика, обоснование составления проекта, объем проектируемых мероприятий и ожидаемый от них эффект
• характеристика участка (почвы, геология, климат и прежде всего атмосферные осадки)
• гидрология и водное хозяйство
• характеристика водоприемника
• способ дренирования (трубчатый, беструбчатый (кротовый) дренаж, глубокое рыхление, глубокая вспашка), а также объем работ
• сооружения на дренажной сети
• способы выполнения мелиоративных работ
• общественно- и частноправовые отношения
• мероприятия, выполняемые после мелиорации земель
• эксплуатационные мероприятия

Обзорный план

В качестве основы для составления проекта рекомендуется принимать топографическую карту с высотными данными (в масштабе, например, 1 : 25000).

Согласно стандарту, на обзорном (генеральном) плане следует изобразить:

• границы областей водосбора и осадков и указать их величину
• границы участков проведения мелиорации и дренажа и указать их размеры
• водоприемники
• границы водоохранных зон и зон затопления, заповедников, места проведения землеустроительных работ, линии электропередач, а также контуры дренируемого участка

План дренируемого участка

На плане дренируемого участка в масштабе от 1 : 1000 до 1 : 5000, согласно стандарту, должны быть нанесены все сведения, необходимые для оценки самого проекта и выполнения работ, а именно:

• границы участков, полей и их номера
• границы зон, относящихся к мелиоративным товариществам, землеустроительным организациям
• автомобильные, железные и прочие дороги, линии электропередач, карьеры, участки для мусора и отходов, ветрозащитные полосы, родники и ключи, торфоразработки и т. д.
• ординаты высот и горизонтали (должны ясно отражать рельф местности), на торфяных болотах также горизонтали минерального дна
• границы дренажных систем и способы дренирования
• водоприемники с отметками дна, а при водооборах более 10 км² средние уровни воды у устьев дрен (абсолютные отметки)
• насосные станции перекачки дренажных вод и их основные показатели.

При трубчатом дренаже должны быть указаны:

• дренажные системы (А, В …)
• коллекторы (А₁…А_n, В₁… В_n), их внутренний диаметр, уклоны, переломные точки уклонов
• всасывающие дрены, их направление, глубина и расстояние между ними

При беструбчатом дренаже должны быть указаны:

• дренажные системы (А, В…)
• коллекторы (А₁…А_n, В₁… В_n), и их внутренние диаметры, уклоны, переломные точки уклонов
• всасывающие дрены, их направление, глубина и расстояние между ними

При глубоком рыхлении или вспашке должны быть указаны:

• вид, направление и глубина борозды рыхления или вспашки, дополнительный трубчатый дренаж
• сооружения (шахтные колодцы, перепады, мосты, водовыпуски
• высотные реперы с ординатами

Почвенная карта

Рис. 96. План участка с трубчатым дренажем: ПВХ — поливинилхлоридные гофрированные трубы, уложенные с указанным уклоном; ГТ — гончарные трубы, уложенные с уклоном 1,0%, Р.О. — репер с отметкой 126, 873; 11 17/1,0 — 11 дрен на расстоянии 17 м и на глубине 1,0 м; Д_у — внутренний диаметр.

На почвенной карте наносят данные, полученные в результате обследований местности (рис. 96-98).

Рис. 97. План трубчатого дренажа долины ручья.

Рис. 98. План беструбчатого дренажа и глубокой вспашки торфяника.

Продольные профили коллекторов

Продольные профили коллекторов необходимы только в тех случаях, когда коллекторы проводятся не параллельно поверхности местности. Продольные разрезы коллекторов выполняют в масштабе плановых материалов по горизонтали и с искаженным в сторону увеличения масштабом по вертикали. На профилях надо указывать отметки местности и отметки дна траншей для укладки дренажных труб, на торфяных болотах — отметки минерального дна (желательны абсолютные отметки), уклоны, точки перелома уклона, материал и внутренние диаметры труб; устьевые участки коллекторов, сооружения, пересечения дорог, гидрографическую сеть (водотоки и водоемы), линии электропередач и другие коммуникации, ординаты дна и зеркала воды в водоприемниках, а также другие данные, характеризующие проект дренажа.

Гидравлические расчеты

Гидравлические расчеты должны включать в себя:

• расчетные расходы дренажных систем и дренажный сток (обоснование и ход расчета)
• гидравлический расчет только внутренних диаметров не менее 100 мм (меньшие диаметры можно принимать по приблизительной оценке).

Описи и указатели

Здесь должны быть указаны:

• сооружения (вид, название, расположение, эксплуатационные мероприятия, основные размеры)
• дренажные системы (вид, название, размеры, расстояния между дренами, строительные материалы, фильтры и другие особенности)

Смета

В смете должны быть приведены расходы на:

• проектирование и строительный надзор
• приобретение земельного участка и его съемку
• оборудование строительной площадки
• земляные работы и работы по укладке трубчатого дренажа
• устройство беструбчатого дренажа и проведение подпочвенной мелиорации
• приобретение материалов (трубы и фильтры)
• мелиоративное известкование и внесение удобрений
• строительство сооружений
• создание водоприемников
• эксплуатационные работы
• составление заключений (специальные почвенные исследования и т. п.)
• прочее
• сводная смета
