Продухи в цоколе из кирпича: Продухи в цоколе из кирпича

отверстия для вентиляции своими руками

Продухи в цоколе – это небольшие отверстия, которые располагаются в стенах цокольного этажа и предназначены для его естественной вентиляции. Если в подвальном или полуподвальном помещениях не предусмотреть вентиляционные отверстия, то там постоянно будет скапливаться влага. А это – благотворная среда к для развития грибков и плесени, что значительно сокращает срок службы здания.

Необходимость вентиляции в цоколе

Главной особенностью цокольного этажа является его частичное расположение ниже уровня поверхности грунта. Это является причиной повышенной влажности в помещениях цокольного этажа. Дело в том, что расположенные ниже уровня грунта помещения находятся под постоянным воздействием влаги извне. Вода, содержащаяся в почве, способна просачиваться сквозь мельчайшие поры и трещины в бетонном основании дома. Особенно часто это происходит в том случае, когда дом построен в низине, где регулярно собирается дождевая и талая вода, либо на болотистых участках с высоким уровнем грунтовых вод.

Обычно, чтобы предотвратить это, производят работы по гидроизоляции фундамента, но это всё равно не даёт 100% гарантии гидроизоляции цокольных и подвальных помещений.

Также грунтовая вода способна подниматься сквозь полы подвала, если они не имеют специального гидроизолирующего слоя. Во время сезонного колебания уровня, грунтовая вода способна просачиваться в подвал, оставаясь в нём длительное время.

Кроме того, влага внутри цокольного этажа образуется в результате конденсации, при соприкосновении тёплого воздуха с холодными стенами фундамента. Это особенно ярко проявляется при неправильно произведённом утеплении подземной и надземной частей цокольного этажа. В случае, если стены утеплены изнутри, то так называемая “точка росы” смещается во внутрь. Конденсат начинает оседать на внутренних, а не на внешних поверхностях стены, создавая повышенное содержание влаги в помещении. Для избежания данной неприятности и необходимо устраивать в стенах цокольных этажей отдушины.

Устраивать вентиляционные отверстия не нужно в том случае, если цокольный этаж включён в общую систему внутренней вентиляции дома. В этом случае излишняя влага из цоколя будет удаляться через центральную вентиляционную систему.

Расчёт отдушин при проектировании здания

То есть, здание площадью 100 кв. м должно иметь в цокольном этаже не менее 5 отверстий размером приблизительно 20 х 22,5 см. Эту же площадь сечения имеет труба диаметром 25 см. А вот насчёт формы вентиляционного отверстия в строительных нормативах ничего не сказано – отдушины могут быть как квадратной, круглой или любой другой формы.

Для лучшей вентиляции отверстия должны располагаться в противоположных стенах, друг напротив друга. Это увеличивает тягу и ускоряет выветривание микрочастиц воды из подвальных помещений. Если цокольный подвал разделён глухой перемычкой, то в ней также необходимо проделать отверстия.

Устройство вентиляционных отверстий в строящихся зданиях

В случае заливки бетонных стен цоколя, предусмотреть в нужных местах отдушины необходимо уже во время устройства опалубки. Для этого в местах, где будут располагаться вентиляционные отверстия, в опалубку вставляют рамки, сколоченные из досок. Для этого берётся обрезная доска, желательно толщиной 2,5 см, и распиливается на четыре отрезка. По длине они должны быть равны ширине опалубки. Из этих дощечек сколачивают коробку, которую вставляют внутрь опалубки.

Также возможен вариант закрепления в опалубке куска пенопласта нужного размера, либо обрезка пластиковой трубы. Из толстого куска пенопласта ножовкой вырезаем квадраты нужного размера, соединяем их, нанизывая на куски проволоки. Затем получившийся кубик вставляют в опалубку. Пенопласт при установке следует хорошо закрепить – иначе он может сместиться или вообще всплыть. В этом случае отверстия не получиться, и его придётся прорубать в монолитном бетоне.

Аналогичным образом делается заготовка из пластиковой трубы. Для этой цели берётся пластиковая канализационная труба достаточно большого диаметра. От неё отрезается необходимый по длине кусок, чтобы он плотно перегородил промежуток от одной стены опалубки до другой. Данный кусок трубы также желательно закрепить между решётки каркаса с помощью проволоки.

Так как пластик легче, чем вода, то обрезок трубы может всплыть при заливке, аналогично пенопласту. Кроме того, во избежание всплытия и для сохранения трубой круглой формы сечения, при установке в опалубке в неё рекомендуется засыпать песок. После заливки бетонной стены цоколя, деревянная рамка, как и пенопласт, выбиваются из образовавшегося в бетоне отверстия. Пластиковую же трубу обычно оставляют внутри стены.

Нельзя применять вместо рамки, сколоченной из досок, кусок бруса или бревна. Дело в том, что такая “заглушка” для вентиляционного отверстия внутри бетона разбухнет от содержащейся в бетоне воды, и извлечь её из монолитной стены будет практически невозможно. В данном случае куски бруса или бревна обычно высверливаются с помощью крупных свёрл и выбиваются кувалдой.

Отверстие делается на достаточной высоте над уровнем грунта, чтобы его не могли залить дождевая или талая вода. Как правило, высоты 20-30 см бывает достаточно для того, чтобы талая вода не попадала в отдушины. Однако, если дом находится в местности, время от времени повергающимся наводнениям, отверстия в цоколе следует делать выше. Для ориентира следует брать отметку, куда вода добирается в самый пик сезонного подъёма – весеннего или осеннего половодья.

Рекомендуем посмотреть видео, для чего нужны продухи в основании.

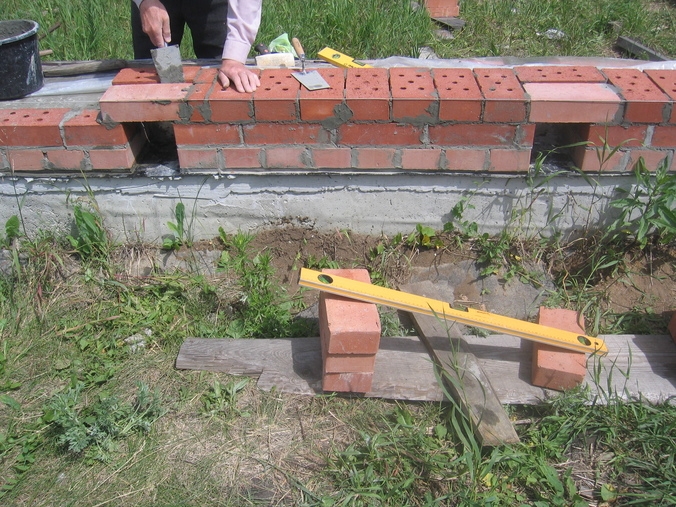

Во время строительства стен цокольного этажа из кирпича, газобетона или шлакоблоков, в них оставляется необходимое по размеру окно, выполняющее роль отдушины. В случае, если фундамент и стены цоколя монтируются из стандартных бетонных блоков, между ними оставляют небольшие промежутки, заделываемые впоследствии кирпичом с оставлением окон под вентиляционные отдушины. Другой вариант – прорезка в бетонном блоке вентиляционного отверстия. Однако, это потребует применения специальной техники – бура со особыми коронками.

Устройство вентиляционного отверстия в готовой стене

Часто бывает так, что приходится проделывать вентиляционные отверстия в уже готовом фундаменте. Для этих целей приходится использовать специальную технику – в зависимости от материала изготовления и от толщины фундамента.

Посмотрите видео, как пробурить продух в готовом фундаменте.

В случае, если стена цокольного этажа выполнена из кирпича, шлакоблока или другого не слишком твёрдого материала, то можно применить перфоратор или отбойный молоток.

Электрический бур имеет следующие положительные качества:

• Работа от стандартной электрической сети в 220 вольт. Для того, чтобы электробур работал, необходимо подключить его к сети и обеспечить систему охлаждения водой. Это может быть как скважина, так и простая ёмкость наподобие бочки.
• Возможность бурения отверстий даже в стене, покрытой отделочными материалами. Использование алмазной коронки позволяет проделать аккуратное отверстие в облицовочной мраморной плитке, в декоративной штукатурке или облицовочном кирпиче.
• Простота работы – управиться с электрическим буром может даже непрофессионал. Достаточно лишь иметь навыки работы с другими аналогичными строительными электроинструментами.
• Способность алмазного бура с лёгкостью проходить сквозь металлическую арматуру, залитую внутри фундамента.
• Различный диаметр отверстий, получаемых при помощи алмазной коронки – от 120 до 300 мм.

Установка защитной решётки

В целях предотвращения попадания через отдушину в цокольный этаж грызунов и кошек в них вставляют специальные решётки. Самые различные варианты декоративных решёток для отдушин представлены в строительных супермаркетах.

Здесь можно подобрать необходимую решётку – как по размеру или форме, так и по материалу. Также можно смастерить её и своими руками, вырезав из плотной металлической сетки.

Вентиляционные отверстия являются необходимым компонентом качественно построенного дома. Удаление излишков влаги из цокольных помещений здания – очень важный процесс, от которого напрямую зависит срок службы данного здания. Поэтому настолько важно обустройство продухов в цокольном этаже или подвале любого дома, будь то одноэтажная деревянная изба или железобетонный небоскрёб.

частного дома (деревянного и др.), в чем важность создания вентилируемого цокольного этажа, как сделать отдушины, для чего нужны вентиляционные решетки?

Отверстия вентиляционных систем или продухи, требуются при возведении любого дома, оборудованного подвалом или цокольными помещениями.

Эти устройства выполняют важную роль, поскольку способствуют удалению из подпольного пространства излишек влаги, разрушающе действующих на фундамент, предотвращают формирование плесени и радоновых загрязнений воздуха.

Поэтому такие системы обязательны к установке в радоноопасных районах. В низинных зонах размещения строительства в этих регионах одной только системы естественной вентиляции будет недостаточно и потребуется приточно-принудительная вентиляция цокольных помещений.

Хотя для отечественных застройщиков это в диковинку, поскольку не все еще представляют себе опасность постоянного радонового воздействия на организм человека, а вот в странах ЕС требование по установке приточно-вытяжной вентиляции подвалов на радоновых грунтах уже стало нормой законодательства.

Содержание

• 1 Что такое продухи?
  • 1.1 Зачем необходимы?
  • 1.2 Когда частный дом не требует организации отдушин?
• 2 Требования к размерам, числу и месторасположению
• 3 Процесс создания
• 4 Вентиляционные решетки
  • 4. 1 Требования к установке
  • 4.2 Разновидности
  • 4.3 Процесс и технология монтажа
• 5 Нужно ли закрывать отверстия на зиму?
• 6 Возможные ошибки при обустройстве цокольных вентилируемых каналов
• 7 Видео по теме статьи
• 8 Заключение

Что такое продухи?

Продухами или отдушинами называются не очень большие технологические отверстия, располагающиеся по контуру постамента дома. Их главная цель — обеспечить надежное естественное вентилирование цокольного пространства.

При отсутствии продухов в техподполье создаются условия для образования высокого уровня влажности и, как результат, возникновения на стенах налета плесени и гнилости, приводящих к постепенному разрушению строительных конструкций и созданию неудовлетворительных санитарных условий проживания в доме.

Для организации качественной вентиляции в цоколе индивидуального дома должны учитывать:

1. Вид фундамента: ленточный или свайного типа.
2. Характеристики грунта.
3. Общую площадь цоколя.
4. Климатический район строительства.
5. Розу ветров.
6. Наличие подземных газов, в частности, радона.
7. Промежуток до стены и прочих построек, образующих естественную преграду для движения вентилируемого воздуха.

Зачем необходимы?

Если в процессе строительства жилого объекта не побеспокоиться о создании действенной вентиляции подвальных помещений, со временем такие строения невозможно будет эксплуатировать. Влажность, грибки, плесень — это только малая доля проблем, с которыми столкнется собственник.

Сегодня ученые выявили еще одну проблему безвентиляционных цоколей — воздействие радиоактивного газа радона. Как правило, его концентрации ничтожно малы, он рассеивается в воздухе, не нанося вреда окружающей среде.

Но при отсутствии вентиляции в подполье, он накапливается и начинает проникать через щели в жилые комнаты, имея концентрацию, которая в разы превышает установленные санитарные нормы. А в результате жильцы такого дома буду страдать от онкозаболеваний.

Не меньшая проблема имеется в деревянных домах. Принято считать, что такие стеновые конструкции способны «дышать», поэтому многие застройщики, думают, что в нем не требуется устраивать вентиляцию цоколя. И это большая ошибка, поскольку влажность и сырость крайне губительна именно для деревянных построек.

Надежная вентиляция деревянных домов выполняется по естественному принципу: воздушные потоки просачиваются в комнаты через древесные поры, выполняющих роль мощных природных фильтров и обеспечивающих непрерывное кругообращение свежих воздушных масс.

Когда частный дом не требует организации отдушин?

В отдельных вариантах индивидуальное домовладение не требует установки вентиляции в цоколе. Допускается не устанавливать продухи в таких ситуациях:

1. Подполье выполнено в виде закрытого пространства. Например, оно заполнено песком, а сверху смонтирована бетонированная плита. В таком помещении, фактически подпола нет.
2. Грунт в техподполье покрыт высококачественным гидроизоляционным слоем, тем самым перекрыт источник образования влаги.
3. Имеется приточно-принудительная вентиляция в цокольных помещениях, с производительностью не менее 1 л/с на каждые 10 м2 подпола.
4. Подпол оборудован воздушным отоплением и имеет связь с проветриваемыми комнатами.
5. Когда деревянное сооружение установлено на низком ростверке и снизу здание хорошо продувается.

Разумеется, во всех случаях, при отказе от установки вентиляционных отверстий потребуется тщательный анализ и мнение специалистов.

Требования к размерам, числу и месторасположению

Расчет характеристик воздухообмена цокольного помещения выполняют на первоначальной стадии проекта строительства жилого объекта. Исходя из заданных параметров площади помещений, устанавливают число, положение и диаметр продухов, способных обеспечить требуемый естественный вентиляционный режим.

Далее определяют высоту, на которой нужно разместить отверстия. В средней полосе России их необходимо устанавливать на 600 мм выше уровня почвы, чтобы снег не перекрыл вентиляцию, и в подвал не затекла талая вода.

В соответствии со СНиП, вся площадь сечения продухов в цокольных помещениях обязана быть не ниже 1/400 от общей площади вентиляции. Следовательно, для домовладения в плане 10х10 м общая площадь сечения всех отверстий будет равняться 0,25 м2.

Конфигурация таких воздуховодов может быть любой, обычно это круг либо прямоугольник.

Пример подсчета количества отдушин для постройки 10х10 м, с суммарной площадью 0,25 м2:

• предельная дистанция от углов установлена не меньше 1 м, на каждые 2 м устанавливается одно отверстие;
• принимают, что отступив от углов по 1 м, можно установить по пять отверстий на каждой стороне, итого на двух противоположных стенах — 10 единиц;
• определяют площадь одного отверстия: 0,25 м2 : 10 = 0,025 м2;
• если устанавливаются продухи круглого сечения, по формуле площади круга определяют минимальный диаметр: d = √4*0,025:3,14 = 0,140 м или 14 см.

Процесс создания

Вентиляцию цокольных помещений выполняют на первоначальной стадии постройки здания в процессе армирования фундамента или укладки цокольных стен. Обычно для этих целей применяют асбестоцементные либо ПХВ-трубы.

Трубные участки расчетной длины крепятся в арматурную конструкцию арматуры по контуру строения с применением стальной проволоки, после чего закрывают отверстия временными заглушками, чтобы при заливке туда не попал бетон.

Торцевые стены труб должны точно примыкать к внутренней стене опалубочной формы.

Пошаговая инструкция выполнения вентиляционных отверстий при строительстве цоколя фундамента:

1. Выполняют разметку точек установки, наносят диаметр или другие габариты отверстий.
2. Начинают установку, отступив 1 м от угла строения, с тем, чтобы не допустить создания воздушных карманов.
3. Процедура выполняется на этапе армирования фундамента. В арматурную матрицу по порядку вводятся трубы диаметром 14-15 см по всему периметру цоколя, обвязочной проволокой закрепляют трубы на арматурной сетке.
4. Заполняют подготовленные отверстия высушенным песком и временно закрывают их, чтобы не перекрыть цементом в процессе заливки
5. После затвердевания бетона опалубку убирают, а трубы очищают от заглушек.
6. Воздуховод закрывают железной решеткой, чтобы остановить движение грызунов.

Вентиляционные решетки

Надежная вентиляция цокольных помещений — важный процесс, обеспечивающий нормативный эксплуатационный срок дома создает необходимый микроклимат в доме в любой временной период года. Назначение решетки — защитить территорию подпола от мелких животных и грызунов.

Требования к установке

Для того чтобы закрыть с улицы вентиляционные трубы, установленные в стеновых конструкциях цоколя, на внешней стороне конструкции устанавливаются специальные решетки.

Они декорируют выход вентиляции, обеспечивают регулировку интенсивности воздухообмена и защищают воздуховоды от попадания в них атмосферных осадков.

При выборе разновидности решетки нужно знать, что пластиковые изделия на улице устанавливать не рекомендуется, они доступны грызунам. Лучший вариант для цокольных конструкций — металлические регулируемые решетки, способные устанавливать необходимый режим вентиляции в зависимости от климатических условий.

Например, в теплое время года они открываются полностью, а при минусовых температурах окружающего воздуха, частично перекрываются.

Разновидности

В торговой сети существует много вариантов вентиляционных решеток, которые группируются по:

• конфигурации,
• размерам,
• исходному материалу,
• цветовому оформлению.

По форме они бывают круглого и прямоугольного сечения, можно найти конструкции, выполненные в виде овала и многоугольника. Первые 2 вариации наиболее распространенные, тем не менее, они обладают серьезным недостатком, правильная форма выходного отверстия способствует созданию вихревых потоков на выходе, что отрицательно воздействует на процесс оттока воздушных потоков.

По способу функционирования решетки подразделяются на приточные и вытяжные. Первые, через которые происходит приток воздуха, а через вторые — отток отработанного воздуха. Выпускают также конструкции решеток:

• с неподвижными пластинами,
• накладные,
• на петлях,
• способные открываться,
• регулируемые,
• с установкой обратного клапана.

По виду использованного материала, изделия бывают из пластика, дерева и металла. Металлические решетки выпускаются алюминиевыми и стальными.

Первые ограничены по размерам, поскольку при установке на каналах с большим сечением, под воздействием нагрузок, легко сгибаются. Стальные конструкции самый прочный и наиболее популярный у застройщиков вариант.

Процесс и технология монтажа

Самый надежный и распространенный вариант крепления вентрешетки – с использованием болтовых соединений. Он используется практически на любом типе внешних стен.

Закрепление болтами выполняется по такому алгоритму:

• вначале производится разметка места, где будет проводиться монтаж решетки;
• просверливают отверстия под шурупы с использованием дрели, таким образом, чтобы головка введенного шурупа встала точно по контуру решетки;
• далее прикладывают решетку к требуемому контуру и закрепляют ее шурупами.

При выборе метода крепления с помощью горячего клея, его наносят пистолетом по контуру вентотверстия и крепко прижимают решетку к стене. После фиксации конструкции на стене, уплотняют щели пеной для монтажа. После застывания пены, излишки осторожно удаляют и зашпаклевывают места сочленения раствором.

Нужно ли закрывать отверстия на зиму?

Многие источники дают рекомендации на период холодов закрывать продухи в цокольных помещениях для сохранения тепла в доме. Специалисты утверждают, что такое решение неправильное и способно нанести вред конструкции дома и здоровью его жильцов.

Прикрывать отверстия ни при каких температурных режимах не допускается. В подобных вариантах древесина начинает портиться, а в ее тканях появляется грибок и заплесневелость.

Если при открытых продухах становится холодный пол, вина не вентиляции, а следствие некачественно выполненной термоизоляции подпола. В случае, когда абсолютно все технологические операции соблюдены — пол остается теплым при открытых продухах, даже в довольно лютые холода.

Поскольку из почвы систематично испаряется высокорадиоактивный радон, хотя и в малых объемах, если перекрыть доступ воздуху, буквально за пару месяцев способна набраться концентрация, которая будет вредна для здоровья окружающих.

Возможные ошибки при обустройстве цокольных вентилируемых каналов

Ошибки, которые допускают при создании вентиляционных каналов в цокольных помещениях, приводят к нарушению параметров воздуха и к развитию негативных процессов в строительных конструкциях дома, вызывающих преждевременный износу.

Наиболее частые ошибки, которые допускаются застройщиками при обустройстве вентиляции в нижней части дома:

1. Нарушением минимального сечения вентиляционных отверстий: для обычных грунтов 1/400 от плана цокольного этажа, для радоноопасных районов 1/150 от вентилируемой площади.
2. Нарушение высоты отверстий от уровня грунта — 60 см.
3. Нарушение минимального расстояния расположения от угла — 1 м.
4. Неправильная схема расположения продухов по периметру дома.
5. Отсутствие вентотверстий в цоколе деревянного дома.

Если обнаружены нарушения в вентиляции цокольного этажа, можно выполнить реконструкцию схемы, тщательно просчитав все технические варианты, чтобы обеспечить необходимый уровень кратности вентиляции в подполе, а затем выполнить требуемое количество отверстий нужного сечения с помощью перфоратора.

Все, что необходимо знать о строительстве цоколя, найдете в этом разделе.

Видео по теме статьи

Как сделать продухи в цоколе из кирпича, подскажет видео:

Заключение

Изготовление продушин в цоколе собственного коттеджа — обязательное условие при ленточном фундаменте и неотапливаемом подвале. Достаточная естественная вентиляция цокольных помещений обеспечивает долговечность постройки.

Система вентиляции должна функционировать и в зимнее время года, поскольку недостаток эффективного вентилирования приведет к потере надежности строительных конструкционных элементов дома, что по стоимости восстановительных работ в десятки раз превысит затраты на отопление дома.

Кирпичные вентиляционные отверстия: что это такое и зачем они нужны

Кирпич всегда был популярным выбором для строительства, и это не изменится. Помимо обеспечения отличной внешней привлекательности, кирпичи прочны. Однако влага может попасть между кирпичами и скапливаться плесенью и мхом, что может повредить конструкцию. Вот где кирпичные вентиляционные отверстия пригодятся.

Вентиляционные отверстия обеспечивают воздушный поток по всей кирпичной конструкции. У них есть лопасти, обеспечивающие надлежащую вентиляцию кирпичей, из которых состоит здание или дом.

Существует два типа кирпичных вентиляционных отверстий:

Канальный

Фланцевый

Канальный кирпичный вентиляционный канал изготовлен из алюминия и экструдирован. Их экструдированная конструкция обеспечивает качественную отделку. У них также есть защита от высокой воды сзади и перекрывающиеся лопасти с защитой от штормов, чтобы обеспечить максимальную устойчивость к дождю. Фланцевые кирпичные вентиляционные отверстия чаще всего используются для подпольных помещений, вентиляционных отверстий для ванн или между вентиляционными отверстиями в полу.

Кирпичи имеют такой же размер, как и кирпич, что позволяет им гармонировать с остальной частью стены, обеспечивая при этом вентиляцию. Они также предотвращают проникновение грызунов, воды и насекомых в вашу конструкцию.

Национальный совет по жилищному строительству (NHBC) рекомендует размещать кирпичные вентиляционные отверстия на высоте не менее 75 мм над уровнем земли. Это предотвращает скопление грязи, листьев и травы, которые могут заблокировать вентиляционные отверстия. Стандартное эмпирическое правило заключается в размещении одного воздушного кирпича на каждые два метра кирпича. Кирпичи могут быть установлены в сплошную стену или между двумя стенами с полостью между ними.

Закрытие вентиляционного отверстия снижает вентиляцию, увеличивая риск сырости. Поэтому мы рекомендуем никогда не блокировать и не закрывать вентиляционные отверстия. Хотя вентиляционные отверстия могут торчать, как больной палец, крышки вентиляционных отверстий были созданы в эстетических целях.

Если вы добавляете кирпичи после того, как дом построен, важно выполнить соответствующие шаги. Возможно, у вас уже есть дыра, которую вы хотите заполнить, или вам нужно ее создать. Кроме того, убедитесь, что у вас есть необходимые инструменты, если вы планируете выполнить установку самостоятельно.

Если вы ищете кого-то более опытного для установки кирпичных вентиляционных отверстий, перейдите на страницу нашего местного специалиста, чтобы найти кого-то в вашем районе. Наши опытные специалисты могут предоставить консультацию и коммерческое предложение, а также выполнить любую необходимую работу.

Если вы устанавливаете кирпичи самостоятельно, выполните следующие действия:

• Измерьте площадь, где нужны вентиляционные отверстия
• Вырезать нужную область
• После того, как вы закончите вырезать область, промойте область начисто
• Нанесите раствор на вентиляцию кирпича
• Аккуратно поместите кирпичную вентиляцию в пространство
• Дать высохнуть

После того, как вы выполните описанные выше шаги, установка кирпичной вентиляции будет завершена!

В то время как в домах необходимы противопожарные клапаны, эти кирпичные вентиляционные отверстия совершенно необязательны. Они в основном встречаются в старых домах, где они были установлены для удаления скопившейся влаги. Однако бывают ситуации, когда мы настоятельно рекомендуем установить вентиляционные отверстия.

Если в вашем здании или доме есть что-либо из следующего, необходимо установить вентиляционные отверстия:

• Деревянные или балочные и блочные полы
• Пустота под деревянным полом
• Встроенные газовые приборы
• Полые стенки

Это также позволяет максимизировать перекрестную вентиляцию.

Несмотря на то, что любое техническое обслуживание, которое необходимо выполнить, можно выполнить самостоятельно, очень важно поддерживать его в рабочем состоянии. Если нароста слишком много, это может вызвать структурные проблемы, которые могут дорого обойтись в будущем. Поэтому очень важно чистить вентиляционные отверстия из кирпича и следить за тем, чтобы они работали правильно и не накапливали какие-либо отложения.

Начните с проверки отсутствия засоров в вентиляционном отверстии. Для этого можно использовать деревянный дюбель. Затем проверьте свои окна, чтобы убедиться, что нет препятствий, чтобы дождевая вода продолжала стекать, как ожидалось, и не застревала между вашими кирпичами. Наконец, убедитесь, что все кабели, которые находятся снаружи вашего дома, имеют петлю, чтобы вода не попала в ваш каркас.

Поддержание кирпичных вентиляционных отверстий в чистоте также имеет решающее значение для их успешной работы с вашими HVAC и противопожарными клапанами, обеспечивая безопасность вашего здания в случае пожара.

Противопожарные заслонки — это продукты пассивной противопожарной защиты, которые используются для предотвращения распространения огня внутри воздуховодов здания.

В случае пожара противопожарные заслонки закрываются, ограничивая поток воздуха и предотвращая распространение пламени и дыма по вентиляционным отверстиям вашей конструкции. Противопожарные клапаны не только предотвращают и замедляют ущерб от дыма и пламени, но и дают людям больше времени для безопасного побега из горящего здания.

Вентиляционное отверстие, которое было засорено и скопилось, может стать причиной пожара. Поддерживая кирпичные вентиляционные отверстия в чистоте и обеспечивая работу противопожарных клапанов, вы предпринимаете шаги, чтобы защитить свой дом или здание в случае чрезвычайной ситуации.

И это все, что вам нужно знать о кирпичных вентиляционных отверстиях. Если у вас старый дом, вы легко сможете сразу обнаружить несколько из них. Затем попросите одного из наших технических специалистов проверить ваше здание или дом, чтобы убедиться, что у вас нигде не скапливается влага. Они даже могут выполнить техническое обслуживание вашей системы ОВКВ и осмотреть ваши противопожарные клапаны за одно посещение, гарантируя, что ваш дом готов ко всему.

EWI под землей с цоколем и вентиляционной деталью

Краткое описание

Деталь для наружной изоляции стен ниже уровня первого этажа с перископическим вентиляционным отверстием и воздушным блоком, установленным через EWI для вентиляции подвала или подвала. Требуется там, где существующие воздушные кирпичи в пространстве/пустоте под полом будут заблокированы установкой внешней или внутренней изоляции стен. Перископические вентиляционные отверстия должны обеспечивать непрерывный свободный путь воздуха к основанию пола, чтобы обеспечить достаточную вентиляцию.

Техническое описание

Деталь сечения. EWI до детализации на уровне земли. Изоляция чуть ниже уровня земли. Соединение системы Woodfibre EWI с внешней изоляцией по периметру толщиной 400-200 мм, пригодной для использования под землей + дренажный слой. Перископическая вентиляция под землей под подвесным деревянным полом. Утепление цокольного этажа на глубину стропил.

Рекомендуемая последовательность изоляции:

1. Выкопать канал по периметру.
2. Удалите существующие воздушные блоки.
3. Утеплитель для стен из древесного волокна.
4. Установите вентиляционные отверстия и изоляцию по периметру. Рендер системы EWI.
5. Засыпка траншеи по периметру гранулированной засыпкой.
6. Изоляция внутреннего деревянного пола (не одновременно с установкой EWI).

Справочная спецификация

Воздушные кирпичи для наружных стен: по BS 493, класс 1.

Изоляция по периметру, подходящая для подземного использования и дренажного слоя. Согласно BS EN 13164.

Руководство по дренажу под землей можно найти в Утвержденных документах C, раздел 3; и Документ H, разделы 2 и 3 для дренажа дождевой воды.

Дренажный слой: Гранулированный заполнитель без излишней пыли, хорошо отсортированный, все куски менее 75 мм в любом направлении, минимум 10% мелких частиц с усилием 50 кН при испытании в пропитанном состоянии в соответствии с BS 812-111. В один слой не более одного из следующего: Щебень (кроме глинистой породы) или карьерные отходы с количеством вяжущего материала не больше, чем требуется для скрепления камня/ Бетонный щебень, дробленый кирпич или плитка без гипса, древесина и металл. / Измельченный нерасширяющийся шлак / Гравий или гравий с содержанием глины не больше, чем требуется для связывания материала, и без больших комков глины. /Хорошо обожженный непластичный угольный сланец. /Природный гравий. /Природный песок.

Примечания:

Следует позаботиться о герметичности. Загерметизируйте все служебные проникновения через EWI и существующую стену. Приложите все мембраны к краям системы EWI внахлест и закрепите скотчем.

Вся изоляция должна быть непрерывной, чтобы избежать тепловых мостов.

Подготовка наружной стены: Удалите любой существующий сыпучий материал и подготовьте в соответствии с требованиями производителя.

Любые изменения дренажа и других приспособлений или работы по подготовке основания должны быть согласованы с администратором контракта до начала работ. Перед началом работы на месте осмотрите форму и состояние несущей конструкции; произвести ремонт и/или дополнительные работы, необходимые для того, чтобы сделать основание пригодным для размещения системы EWI.

Существующие коммуникации/отверстия

Газовые счетчики и вводы: Газовые счетчики и вводы оставить на месте. Изоляция должна располагаться вокруг них как можно плотнее, обеспечивая при этом надлежащую вентиляцию. Следует соблюдать осторожность при земляных работах вблизи газовых магистралей.

Список запчастей

• Воздушные блоки и настенные вентиляторы [FL011c]

  Пластиковый воздушный кирпич. Коленчатый рукав для костюма и настенного вентилятора. По возможности повторно используйте существующие воздушные блоки.

  • Производитель: Выбор подрядчика.
  • Цвет: в тон существующей отделке
  • Рабочий размер: Как существующая кирпичная/блочная кладка.
  • Положение внешней поверхности: на одном уровне с поверхностью стены.
  • Расстояние между центрами: максимум 2 м, чтобы обеспечить 1500 мм2 чистого проема на 1 м прогона внешней стены; Пока другие не согласятся.
  Контакты:

  Выбор исполнителя.

• Изоляция наружных стен (древесное волокно), штукатурка [EW01]

  Композитная древесноволокнистая плита для использования на твердых и труднообрабатываемых полых стенах.

  • Задняя изоляционная панель: UdiTherm SK.
  • Верхняя панель изоляции: Diffutherm NF (T&G, оштукатуриваемая).
  • Теплопроводность: 0,045 Вт/м2К. ПГП 0.
  • Базовое покрытие: выравнивание по основанию: требуется 90% контакта по краю плиты между плитой и основанием для предотвращения теплового байпаса. Если основание очень неровное, используйте материал базового покрытия по краям плиты для достижения контакта.
  • Крепление: Крепится механически к основанию в соответствии с рекомендациями производителя.
  • Основа/носитель: по стандарту производителя.
  • Визуализация: Уди Перл
  • Декоративная отделка: уточняется
  • Гарантия на систему: 25 лет — страховки и гарантии, соответствующие требованиям ECO.
  • Сертификация системы: ETAG
  Контакты:

  Unger-Diffutherm. Ссылка на продукт: UdiFRONT.
  Поставщик: Back To Earth.
  Тел.: 01392 861763
  Интернет: http://www.backtoearth.co. uk/

• Клей EWI из древесного волокна [EW01]

  Клей для соединения изоляции периметра/цоколя с изоляцией внешней стены.

  Контакты:

  Назад на Землю. Тел.: 01392 861763
  Веб-сайт: http://www.backtoearth.co.uk/
  Ссылка на продукт: UdiSpecial Adhesive.

• Изоляция из древесного волокна между балками перекрытия [FL01]

  Изоляция из древесного волокна.

  • Толщина 200мм.
  • Фрикционная посадка между балками для обеспечения воздухонепроницаемости – обрежьте войлочные доски примерно на 20 мм шире проема между балками.
  • Опора: полиэфирная стропа, натянутая под изоляцией примерно на расстоянии 600 мм от центра, закрепленная на балках.
  Контакты:

  Unger-Diffutherm. Ссылка на продукт: Ссылка: UdiFLEX
  Поставщик: Back To Earth.
  Тел.: 01392 861763
  Интернет: http://www.backtoearth.co.uk/

• Изоляция пола по внешнему периметру [FL03]

  Экструдированный полистирол (XPS), подходящий для подземных условий и нанесения штукатурки.

  • Толщина: как EWI.
  • Глубина: минимум 600 мм ниже внутреннего уровня пола.
  • Теплопроводность: 0,033 Вт/м2К. ПГП: <5.
  • Соединения: герметичные стыковые соединения
  Контакты:

  БАСФ. Описание продукта: Изоляция Styrodur 2800C.

• Односторонняя лента для герметизации [DP09a]

  Лента для соединений, требующих герметичности.
