Фундамент стаканного типа: технология монтажа, схемы, цены

Фундамент стаканного типа – разновидность сборного столбчатого основания, только с более узкой сферой применения. Причем ограничения касаются не возводимых объектов – с этим как раз все в порядке, и такие опоры одинаково успешно служат и под легкими каркасниками, и под тяжелыми промышленными зданиями. Речь идет об особых требованиях такого фундамента к почве на участке. Она должна быть достаточно плотной уже на небольшой глубине, поскольку отличительной чертой стаканов является монтаж непосредственно у поверхности. Тем не менее ступенчатая форма монолитного башмака под каждым столбом отлично справляется с распределением нагрузок и уменьшением давления на грунт.

Оглавление:

1. Что представляет собой фундамент?
2. Разновидности и габариты
3. Монтаж по шагам
4. Цена разных серий

Особенности и применение

Фундамент под колонну за счет своего большого веса и расширяющегося книзу основания позволяет не заглублять опоры, просто смещая точку тяжести вниз. В результате постройка оказывается достаточно устойчивой без рытья котлованов или бурения скважин. Расширяющиеся опоры имеют хорошую несущую способность и собираются довольно быстро, если в работе задействовать спецтехнику. Заводские элементы отличаются высоким качеством, что позволяет получить надежную и долговечную основу, которая прослужит до 100 лет.

Схема отдельных элементов такого типа фундамента заметно отличается от обычного столба, поскольку здесь присутствуют:

• Подошва – плита, передающая нагрузку на опорные слои грунта и в то же время распределяющая ее по большей площади для уменьшения давления в каждой точке.
• Стакан (башмак) – в него по технологии и устанавливается столб. От типа этого изделия зависит несущая способность всей конструкции.
• Подколонник – эта часть применяется в тех случаях, когда в качестве опоры выступают металлические столбы. Дополнительный элемент представляет собой своеобразный переходник с анкерным креплением вверху.
• Собственно колонны, которые принимают на себя вертикальные нагрузки здания. Они устанавливаются внутрь стакана и фиксируются там любым удобным способом. Наиболее надежным считается бетонирование раствором не ниже М200-М300 (из этих же марок зачастую изготавливаются сами сборные элементы). Но для крепления допускается и использование выпусков арматуры, и анкерные болты подколонников, если опоры выполнены не из бетона, а из стали.

Стаканный фундамент нашел применение в промышленном строительстве, нередко выбирается при организации подземных парковок и гаражей, мостов, а также некоторых видов каркасных построек (склады, ангары, хранилища и крупные сельскохозяйственные объекты). Основным требованием в этом случае является устойчивость почвы на участке – она не должна проседать под нагрузками или вспучиваться во время заморозков. Высокий УГВ тоже следует рассматривать как противопоказание.

Существует еще одно ограничение, прописанное в руководстве СНиП: возведение стаканного типа основания не разрешается под жилыми зданиями независимо от их этажности и веса. Частным же застройщикам применение таких опор и вовсе невыгодно: стоимость материалов, а также затраты на доставку и монтаж довольно высоки. При этом сама технология установки требует предельной точности и профессионального исполнения.

Виды и размеры основания

Фундамент из железобетонных стаканов может быть двух видов. В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

• Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.
• При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м², впрочем, здесь все зависит от проекта постройки и ее веса. Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

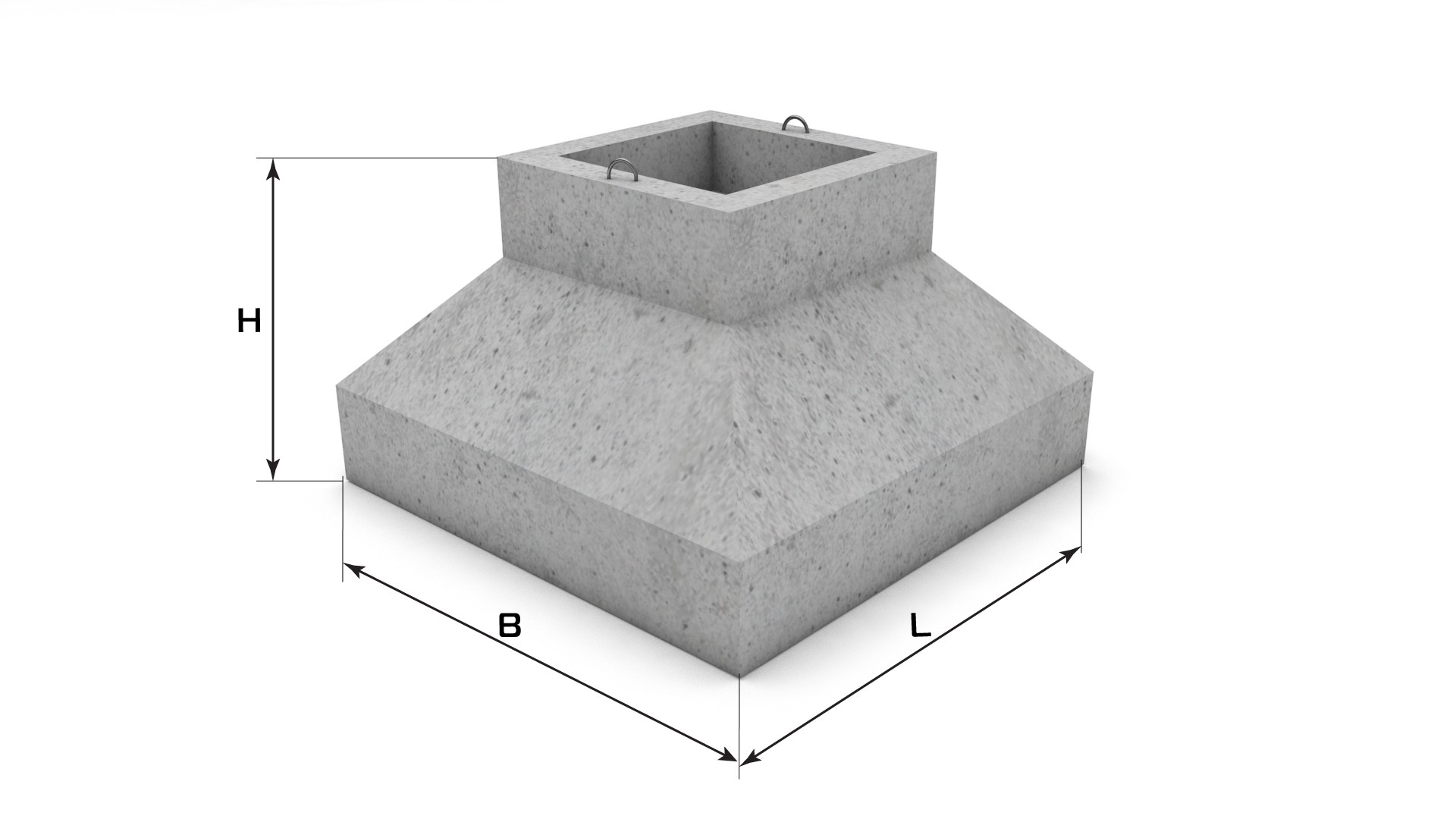

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

• 1Ф – для колонн квадратного сечения со стороной 30 см.
• 2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги. Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом. Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

По окончании монтажа из каждого башмака извлекаются металлические петли, а внутрь устанавливаются опорные столбы и замоноличиваются в выемке бетоном. Если же это фундамент с подколонниками стаканного типа, в карманы опорных элементов опускается «переходник». Он также укрепляется на месте цементным раствором, а уже после схватывания смеси к выпускам анкеров в его верхней части привариваются пятки несущих колонн.

Стоимость

Фундамент стаканного типа — поэтапная технология возведения

Дата публикации: 24.05.15

Технология создания и главные требования

На видео технология создания фундамента стаканного типа

Данный фундамент под колонны относится к подвиду оснований столбчатого вида. Его главная функция – служить опорой для основы будущей конструкции, но использование в строительстве колонн подразумевает дополнительные требования к устройству фундамента. Монолитный или сборный столб в таком фундаменте расположен выше уровня стакана, а верхняя его часть не заливается бетоном. В данном случае оптимальный вариант – использовать уже готовые конструкции. То есть, сборные основания.

Обязательный шаг в такой работе – усиление армирования и самого бетона. Благодаря этому фундамент становится более прочным и долговечным.

Учтите, что такое основание редко используется в частном строительстве. Но, если вы взялись за дело, будьте готовы к скрупулезной и трудоемкой работе.

Ключевое требование: нельзя устанавливать такой фундамент на рыхлых или посадочных грунтах. Это чревато значительной его деформацией в ходе эксплуатации. Во избежание этого советуем первоначально провести анализ грунта и определить, можно ли на выбранном участке начинать подобные строительные работы.

Фундамент состоит из блоков. К ним также существует комплекс требований, которые прописаны в действующем ГОСТе:

• Бетон, который используется в создании блоков для стаканных конструкций, должен иметь степень водонепроницаемости В2.
• Марка бетона – 200.
• До тех пор, пока бетонный блок не станет достаточно прочным с момента его отлива, перевозить его на место застройки и тем более устанавливать категорически воспрещается.
• Армирование обязательно. При этом, вокруг металлической арматуры должен быть слой бетона не менее 3 см.
• Запрещено использовать блоки, из которых торчат металлические прутья. Это – производственный брак.
• Если в блоке обнаружена трещина толщиной свыше 0,01 см, он также не используется.
• Все монтажные петли перед установкой блока необходимо удалить. Загонять их в конструкцию нельзя ни в коем случае.

Определите, нужен ли вам столбчатый фундамент

На данный момент существует две главных области применения таких фундаментов:

• Возведение производственных сооружений. Но не по всему периметру, а лишь там, где будут становиться колонны;
• Строительство атомных электростанций и других построек в атомной промышленности. Такой фундамент обязательно создается под стойки конденсационных помещений.

Если ваша работа не подпадает под эти требования, задумайтесь, действительно ли вам это нужно.

Тем не менее, целесообразность создания такого фундамента оправдана рядом его сильных сторон:

• Блоки, которые создаются непосредственно на строительном участке, не сильно уступают качеством заводским;
• Производственные и смежные с ними здания имеют ряд требований относительно прочности фундамента, которые обеспечивает только стаканный тип;
• Относительно простая установка;
• Быстрый монтаж;

Однако для того, чтобы сделать такое основание, обязательно придется использовать спецтехнику, что может стать дополнительным ударом по вашему кошельку и подразумевает необходимость обладать нужными навыками работы.

Поэтапный монтаж фундамента

На видео монтаж фундамента стаканного типа

Процесс монтажа монолитного фундамента нужно производить под строгим контролем и с соблюдением всех существующих стандартов. Вся работа по установке разделена на три главных этапа:

• Подготовка поверхности. После того, как вы выкопаете котлован нужной площади и глубины в зависимости от вашего проекта, необходимо сразу же заняться выравниванием его поверхности. Учитывайте, что одним из следующих шагов будет установка железобетонных балок, которые после сдвинуть с места будет невозможно.
• Устройство специальных ям (углублений). Для этого нужно привлекать спецтехнику. Вручную такую работу осуществить крайне сложно, а потраченное время не стоит качества выполнения. Размер и глубина подбираются в зависимости от опор, которые вы будете устанавливать. Советуем делать их максимально приближенными, чтобы они изначально плотно держались. Также не забудьте, что в данном случае необходимо дополнительно укрепить стенки углублений гравием во избежание наклона колонн в будущем.
• Утрамбовка поверхности и возведение фундамента. На этом этапе нужно установить блоки и плотно утрамбовать почву. Здесь также не обойтись без техники. Монтаж колонн в стаканы фундамента – работа предельно простая. Однако ее выполнение становится возможным только в том случае, если сами стаканы стоят надежно.

На всех этапах работы одна из ваших ключевых задач – следить, чтобы все элементы стояли ровно. Проверять это проще всего строительным уровнем, если это возможно. В случае, если есть хоть малейшие отклонения от нормы, необходимо подогнать как саму поверхность, так и элементы конструкции.

Когда вы установите стаканы и закрепите их, необходимо убрать с их поверхности любую грязь и защитить от дальнейшего загрязнения в ходе строительства. Простейшая мера – накрыть стаканы полиэтиленовой пленкой.

Главное предназначение стаканного фундамента – равномерно распределять нагрузку будущей постройки по всей плоскости грунта, находящегося под ним. Поэтому по выполнению первых шагов проверьте, действительно ли грунт идеально ровный.

При монтаже вы также должны учитывать морозоустойчивость и степень сжатия элементов конструкции. Бетонные и металлические материалы обычно слабо восприимчивы к перепадам температур, однако если строительство происходит в регионах с большими разницами температурных показателей и повышенным количеством осадков, дополнительное закрепление не будет лишним.

Некоторые советы по выбору места застройки

Для того, чтобы фундамент стоял прочно многие годы, нужно соблюдать некоторые правила:

• Если есть такая возможность, начинайте строительство на изначально максимально ровной поверхности;
• Избегайте близости подземных ручьев и грунтовых вод;
• Не экономьте. Воспользуйтесь услугами геодезиста;
• Лесистая местность – дополнительная проблема при земляных работах;
• Размеры фундамента данного типа достигают сотен квадратных метров. Просчитывайте нужную площадь на этапе предварительной подготовки;
• Изготовление и монтаж элементов фундамента начинайте только когда у вас в наличие есть все необходимые инструменты и материалы.

Учитывайте, что при условии покупки составляющих фундамента у завода-изготовителя, стоимость будет в первую очередь зависеть от их размера и веса. При этом разрыв цен может быть очень ощутимым.

Монтаж фундаментов стаканного типа: технология изготовления

Фундамент стаканного типа используется для устройства основания под железобетонные или металлические колонны. Такой фундамент относится к разновидности оснований столбчатого вида. Одним из главных преимуществ, выделяющих фундамент стаканного типа на фоне других распространенных конструкций, является его высокая прочность. В основном задача данного основания заключается в том же, в чем и функции подушки в ленточном фундаменте. То есть оно выполняет функции опоры для основной конструкции. Эти конструкции (стаканные и ленточные) имеют и ряд отличий. Основное из них заключается в том, что сборный либо монолитный столб располагается выше, чем стакан. То есть его верхняя часть не заливается бетоном, а выполняется с применением готовой конструкции (сборные основания). Установка колонн в стаканы фундаментов должна выполняться с соблюдением ряда правил и норм, о которых вы можете узнать далее.

Фундамент стаканный используется как основание под бетонные колонны.

Технология изготовления и требования к фундаментам стаканного типа

Устройство таких конструкций осуществляется с применением усиленной схемы армирования и бетона. Именно благодаря этому фундамент стаканного типа отличается более высоким сроком эксплуатации.

Подобные основания не предназначены для использования в индивидуальном строительстве.

Устройство таких конструкций выполняется при возведении мостов и промышленных объектов.

Схема стаконного фундамента.

Фундамент стаканного типа нельзя устанавливать на пучинистых и просадочных грунтах. Технология монтажа предусматривает установку железобетонных или металлических колонн, устройство которых осуществляется в специальный стакан, после чего выполняется фиксация.

Фундаментные блоки должны соответствовать ряду требований и норм, закрепленных в соответствующем ГОСТе, а именно:

1. Бетон, из которого изготавливаются фундаментные блоки, должен соответствовать марке 200 и иметь характеристику водонепроницаемости В2.
2. Готовые блоки могут транспортироваться на объекты только после того, как материал (бетон) наберет должный показатель прочности.
3. Армирование при устройстве фундамента стаканного типа выполняется обязательно. Минимальная толщина слоя вокруг прутков арматуры – 30 мм.
4. Обнаженные прутки в готовых изделиях расцениваются как брак, использовать подобные блоки категорически запрещено.
5. Технология запрещает использовать бетонные изделия, имеющие трещины более 0,1 мм;
6. При проведении строительных работ необходимо аккуратно удалить имеющиеся на изделии монтажные петли, вбивать их в конструкцию категорически запрещено.

Вернуться к оглавлению

В каких случаях целесообразно выполнять монтаж такого фундамента?

Наиболее часто фундаменты стаканного типа устанавливаются в следующих случаях:

Фундаменты стаканного типа:
а) подколонники,
б) плиты.

1. При строительстве различных производственных зданий, в частности, при устройстве колонн.
2. На электростанциях и в атомной промышленности при установке стоек для подвальных конденсационных помещений в машинном отделении.

Среди основных достоинств фундаментов стаканного типа можно выделить следующее:

1. Блоки заводского производства отличаются более высоким качеством по сравнению с изделиями, изготовленными непосредственно на строительной площадке.
2. Такие железобетонные изделия характеризуются всеми необходимыми свойствами и качествами, без которых невозможно обойтись в процессе строительства зданий промышленного назначения и прочих объектов.
3. Технология установки отличается относительной простотой.
4. Экономия времени и сил при выполнении монтажных работ.

Размеры готового монолитного железобетонного фундамента стаканного типа.

Что же касается недостатков, характерных для фундаментов стаканного типа, то среди них можно выделить необходимость использования специальной тяжелой техники, сравнительно высокую стоимость, а также необходимость транспортировки отдельных элементов с завода-производителя.

Монтаж таких фундаментов выполняется с использованием следующих инструментов:

1. Сварочного аппарата.
2. Болгарки.
3. Рулетки.
4. Перфоратора.
5. Нивелира.
6. Строительного уровня.

Вернуться к оглавлению

Особенности и порядок монтажа фундамента стаканного типа

Схема стаканных оснований.

Монтаж сборных монолитных фундаментов стаканного типа под колонны выполняется под обязательным контролем уполномоченных специалистов, обеспечивающим четкое выполнение всех требований, установленных государственными стандартами. В процессе обустройства таких фундаментов железобетонные изделия проходят несколько очень важных этапов.

Перед началом монтажа подготавливается поверхность. Ее нужно тщательно разровнять, т.к. в дальнейшем будет выполнен монтаж железобетонных балок, смещение которых крайне нежелательно, да и вовсе невозможно.

После этого выполняется устройство углублений (ям). Не забывайте о том, что, после того как углубления будут готовы, нужно обязательно выполнить их уплотнение с помощью гравия. Далее можно приступать к трамбовке и устройству фундамента. На данном этапе дополнительно трамбуется грунт и устанавливаются блоки.

Весь процесс монтажа конструкций сопровождается выполнением ряда манипуляций, нацеленных на подгонку поверхности, а именно достижения ее ровности. Осевое положение и горизонтальная точность всех элементов системы контролируется при помощи геодезических инструментов. После того как стаканы будут установлены, нужно обеспечить их надежную защиту от возможных загрязнений.

Необходимо еще раз напомнить, что главной целью, с которой выполняется монтаж сборных фундаментов стаканного типа, является равномерное распределение нагрузок, поступающих от строения, по всей поверхности земли. Ввиду этого монтаж подобного фундамента может выполняться исключительно на почве, характеризующейся высокой несущей способностью и устойчивостью к пучинистости и просадке.

Выполняя монтаж фундамента, нужно тщательно придерживаться всех рекомендованных показателей морозоустойчивости и прочности сжатия. И лишь в этом случае вам будет гарантировано высочайшее качество основания, а также отсутствие деформационных изменений и трещин в стенах.

Хотя производство фундаментных стаканов достаточно сложное, требующее опалубки и армирования, в результате применение таких изделий упрощает монтаж и существенно сокращает финансовые расходы на устройство фундамента.

На рынке доступно несколько вариантов данного типа фундамента. Они отличаются между собой размерами, весом и, соответственно, стоимостью.

Как правильно выполнить монтаж фундаментов стаканного типа?

Как правильно выполнить монтаж фундаментов стаканного типа?

Технология изготовления и требования к фундаментам стаканного типаВ каких случаях целесообразно выполнять монтаж такого фундамента?Особенности и порядок монтажа фундамента стаканного типа

Фундамент стаканного типа используется для устройства основания под железобетонные или металлические колонны. Такой фундамент относится к разновидности оснований столбчатого вида. Одним из главных преимуществ, выделяющих фундамент стаканного типа на фоне других распространенных конструкций, является его высокая прочность.

В основном задача данного основания заключается в том же, в чем и функции подушки в ленточном фундаменте. То есть оно выполняет функции опоры для основной конструкции. Эти конструкции (стаканные и ленточные) имеют и ряд отличий.

Основное из них заключается в том, что сборный либо монолитный столб располагается выше, чем стакан. То есть его верхняя часть не заливается бетоном, а выполняется с применением готовой конструкции (сборные основания). Установка колонн в стаканы фундаментов должна выполняться с соблюдением ряда правил и норм, о которых вы можете узнать далее.

Фундамент стаканный используется как основание под бетонные колонны.

Технология изготовления и требования к фундаментам стаканного типа

Подобные основания не предназначены для использования в индивидуальном строительстве.

Устройство таких конструкций выполняется при возведении мостов и промышленных объектов.

Схема стаконного фундамента.

Фундамент стаканного типа нельзя устанавливать на пучинистых и просадочных грунтах.Технология монтажа предусматривает установку железобетонных или металлических колонн, устройство которых осуществляется в специальный стакан, после чего выполняется фиксация.

Фундаментные блоки должны соответствовать ряду требований и норм, закрепленных в соответствующем ГОСТе, а именно:

Бетон, из которого изготавливаются фундаментные блоки, должен соответствовать марке 200 и иметь характеристику водонепроницаемости В2.Готовые блоки могут транспортироваться на объекты только после того, как материал (бетон) наберет должный показатель прочности.Армирование при устройстве фундамента стаканного типа выполняется обязательно. Минимальная толщина слоя вокруг прутков арматуры – 30 мм.Обнаженные прутки в готовых изделиях расцениваются как брак, использовать подобные блоки категорически запрещено.Технология запрещает использовать бетонные изделия, имеющие трещины более 0,1 мм;При проведении строительных работ необходимо аккуратно удалить имеющиеся на изделии монтажные петли, вбивать их в конструкцию категорически запрещено.

Вернуться к оглавлению

В каких случаях целесообразно выполнять монтаж такого фундамента?

Наиболее часто фундаменты стаканного типа устанавливаются в следующих случаях:

б) плиты.

При строительстве различных производственных зданий, в частности, при устройстве колонн.На электростанциях и в атомной промышленности при установке стоек для подвальных конденсационных помещений в машинном отделении.

Среди основных достоинств фундаментов стаканного типа можно выделить следующее:

Блоки заводского производства отличаются более высоким качеством по сравнению с изделиями, изготовленными непосредственно на строительной площадке.Такие железобетонные изделия характеризуются всеми необходимыми свойствами и качествами, без которых невозможно обойтись в процессе строительства зданий промышленного назначения и прочих объектов.Технология установки отличается относительной простотой.Экономия времени и сил при выполнении монтажных работ.

Сварочного аппарата.Болгарки.Рулетки.Перфоратора.Нивелира.Строительного уровня.

Вернуться к оглавлению

Особенности и порядок монтажа фундамента стаканного типа

Схема стаканных оснований.

Монтаж сборных монолитных фундаментов стаканного типа под колонны выполняется под обязательным контролем уполномоченных специалистов, обеспечивающим четкое выполнение всех требований, установленных государственными стандартами. В процессе обустройства таких фундаментов железобетонные изделия проходят несколько очень важных этапов.

После этого выполняется устройство углублений (ям).

Не забывайте о том, что, после того как углубления будут готовы, нужно обязательно выполнить их уплотнение с помощью гравия. Далее можно приступать к трамбовке и устройству фундамента. На данном этапе дополнительно трамбуется грунт и устанавливаются блоки.

Весь процесс монтажа конструкций сопровождается выполнением ряда манипуляций, нацеленных на подгонку поверхности, а именно достижения ее ровности. Осевое положение и горизонтальная точность всех элементов системы контролируется при помощи геодезических инструментов. После того как стаканы будут установлены, нужно обеспечить их надежную защиту от возможных загрязнений.

Необходимо еще раз напомнить, что главной целью, с которой выполняется монтаж сборных фундаментов стаканного типа, является равномерное распределение нагрузок, поступающих от строения, по всей поверхности земли. Ввиду этого монтаж подобного фундамента может выполняться исключительно на почве, характеризующейся высокой несущей способностью и устойчивостью к пучинистости и просадке.

Выполняя монтаж фундамента. нужно тщательно придерживаться всех рекомендованных показателей морозоустойчивости и прочности сжатия. И лишь в этом случае вам будет гарантировано высочайшее качество основания, а также отсутствие деформационных изменений и трещин в стенах.

Хотя производство фундаментных стаканов достаточно сложное, требующее опалубки и армирования, в результате применение таких изделий упрощает монтаж и существенно сокращает финансовые расходы на устройство фундамента.

На рынке доступно несколько вариантов данного типа фундамента. Они отличаются между собой размерами, весом и, соответственно, стоимостью.

По материалам сайта: http://moifundament.ru

Фундамент стаканного типа – разновидность сборного столбчатого основания, только с более узкой сферой применения. Причем ограничения касаются не возводимых объектов – с этим как раз все в порядке, и такие опоры одинаково успешно служат и под легкими каркасниками, и под тяжелыми промышленными зданиями.

Речь идет об особых требованиях такого фундамента к почве на участке. Она должна быть достаточно плотной уже на небольшой глубине, поскольку отличительной чертой стаканов является монтаж непосредственно у поверхности. Тем не менее ступенчатая форма монолитного башмака под каждым столбом отлично справляется с распределением нагрузок и уменьшением давления на грунт.

Оглавление:

Особенности и применение

Фундамент под колонну за счет своего большого веса и расширяющегося книзу основания позволяет не заглублять опоры, просто смещая точку тяжести вниз.

В результате постройка оказывается достаточно устойчивой без рытья котлованов или бурения скважин. Расширяющиеся опоры имеют хорошую несущую способность и собираются довольно быстро, если в работе задействовать спецтехнику. Заводские элементы отличаются высоким качеством, что позволяет получить надежную и долговечную основу, которая прослужит до 100 лет.

Схема отдельных элементов такого типа фундамента заметно отличается от обычного столба, поскольку здесь присутствуют:

Подошва – плита, передающая нагрузку на опорные слои грунта и в то же время распределяющая ее по большей площади для уменьшения давления в каждой точке.Стакан (башмак) – в него по технологии и устанавливается столб. От типа этого изделия зависит несущая способность всей конструкции.Подколонник – эта часть применяется в тех случаях, когда в качестве опоры выступают металлические столбы. Дополнительный элемент представляет собой своеобразный переходник с анкерным креплением вверху.Собственно колонны, которые принимают на себя вертикальные нагрузки здания.

Они устанавливаются внутрь стакана и фиксируются там любым удобным способом. Наиболее надежным считается бетонирование раствором не ниже М200-М300 (из этих же марок зачастую изготавливаются сами сборные элементы). Но для крепления допускается и использование выпусков арматуры, и анкерные болты подколонников, если опоры выполнены не из бетона, а из стали.

Стаканный фундамент нашел применение в промышленном строительстве, нередко выбирается при организации подземных парковок и гаражей, мостов, а также некоторых видов каркасных построек (склады, ангары, хранилища и крупные сельскохозяйственные объекты). Основным требованием в этом случае является устойчивость почвы на участке – она не должна проседать под нагрузками или вспучиваться во время заморозков. Высокий УГВ тоже следует рассматривать как противопоказание.

Существует еще одно ограничение, прописанное в руководстве СНиП: возведение стаканного типа основания не разрешается под жилыми зданиями независимо от их этажности и веса. Частным же застройщикам применение таких опор и вовсе невыгодно: стоимость материалов, а также затраты на доставку и монтаж довольно высоки. При этом сама технология установки требует предельной точности и профессионального исполнения.

Виды и размеры основания

Фундамент из железобетонных стаканов может быть двух видов.

В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м2, впрочем, здесь все зависит от проекта постройки и ее веса.

Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

1Ф – для колонн квадратного сечения со стороной 30 см.2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги.

Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом.

Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

По окончании монтажа из каждого башмака извлекаются металлические петли, а внутрь устанавливаются опорные столбы и замоноличиваются в выемке бетоном. Если же это фундамент с подколонниками стаканного типа, в карманы опорных элементов опускается «переходник». Он также укрепляется на месте цементным раствором, а уже после схватывания смеси к выпускам анкеров в его верхней части привариваются пятки несущих колонн.

Стоимость

СерияМаркаРазмеры площадки, ммВысота стакана, ммВес, тСредняя цена, руб/шт.1Ф12.8-21200х12007501,99 31015.8-21500х15002,512 39018.9-21800х18009004,321 0802Ф12.9-11200х12002,110 18015.9-21500х15003,014 97018.11-11800х180010504,521 4203Ф15.15-11500х15009001,97 12018.18-21800х18003,3511 590

Дата: 07-08-2015Просмотров: 2827Рейтинг: 31

Фундамент стаканного типаиспользуется для устройства основания под железобетонные или металлические колонны. Такой фундамент относится к разновидности оснований столбчатого вида. Одним из главных преимуществ, выделяющих фундамент стаканного типа на фоне других распространенных конструкций, является его высокая прочность.

В основном задача данного основания заключается в том же, в чем и функции подушки в ленточном фундаменте. То есть оно выполняет функции опоры для основной конструкции. Эти конструкции (стаканные и ленточные) имеют и ряд отличий.

Основное из них заключается в том, что сборный либо монолитный столб располагается выше, чем стакан. То есть его верхняя часть не заливается бетоном, а выполняется с применением готовой конструкции (сборные основания). Установка колонн в стаканы фундаментов должна выполняться с соблюдением ряда правил и норм, о которых вы можете узнать далее.

Фундамент стаканный используется как основание под бетонные колонны.

Технология изготовления и требования к фундаментам стаканного типа

Устройство таких конструкций осуществляется с применением усиленной схемы армирования и бетона. Именно благодаря этому фундамент стаканного типа отличается более высоким сроком эксплуатации.

Подобные основания не предназначены для использования в индивидуальном строительстве.

Устройство таких конструкций выполняется при возведении мостов и промышленных объектов.

Схема стаконного фундамента.

Фундамент стаканного типа нельзя устанавливать на пучинистых и просадочных грунтах. Технология монтажа предусматривает установку железобетонных или металлических колонн, устройство которых осуществляется в специальный стакан, после чего выполняется фиксация.

Фундаментные блоки должны соответствовать ряду требований и норм, закрепленных в соответствующем ГОСТе, а именно:

Бетон, из которого изготавливаются фундаментные блоки, должен соответствовать марке 200 и иметь характеристику водонепроницаемости В2.Готовые блоки могут транспортироваться на объекты только после того, как материал (бетон) наберет должный показатель прочности.Армирование при устройстве фундамента стаканного типа выполняется обязательно. Минимальная толщина слоя вокруг прутков арматуры — 30 мм.Обнаженные прутки в готовых изделиях расцениваются как брак, использовать подобные блоки категорически запрещено.Технология запрещает использовать бетонные изделия, имеющие трещины более 0,1 мм;При проведении строительных работ необходимо аккуратно удалить имеющиеся на изделии монтажные петли, вбивать их в конструкцию категорически запрещено.

Вернуться к оглавлению

Наиболее часто фундаменты стаканного типа устанавливаются в следующих случаях:

Фундаменты стаканного типа: а) подколонники,

б) плиты.

При строительстве различных производственных зданий, в частности, при устройстве колонн.На электростанциях и в атомной промышленности при установке стоек для подвальных конденсационных помещений в машинном отделении.

Среди основных достоинств фундаментов стаканного типа можно выделить следующее:

Блоки заводского производства отличаются более высоким качеством по сравнению с изделиями, изготовленными непосредственно на строительной площадке.Такие железобетонные изделия характеризуются всеми необходимыми свойствами и качествами, без которых невозможно обойтись в процессе строительства зданий промышленного назначения и прочих объектов.Технология установки отличается относительной простотой.Экономия времени и сил при выполнении монтажных работ.

Размеры готового монолитного железобетонного фундамента стаканного типа.

Что же касается недостатков, характерных для фундаментов стаканного типа, то среди них можно выделить необходимость использования специальной тяжелой техники, сравнительно высокую стоимость, а также необходимость транспортировки отдельных элементов с завода-производителя.

Монтаж таких фундаментов выполняется с использованием следующих инструментов:

Сварочного аппарата.Болгарки.Рулетки.Перфоратора.Нивелира.Строительного уровня.

Вернуться к оглавлению

Схема стаканных оснований.

Монтаж сборных монолитных фундаментовстаканного типа под колонны выполняется под обязательным контролем уполномоченных специалистов, обеспечивающим четкое выполнение всех требований, установленных государственными стандартами. В процессе обустройства таких фундаментов железобетонные изделия проходят несколько очень важных этапов.

Перед началом монтажа подготавливается поверхность.

Ее нужно тщательно разровнять, т. к. в дальнейшем будет выполнен монтаж железобетонных балок, смещение которых крайне нежелательно, да и вовсе невозможно.

После этого выполняется устройство углублений (ям).

Не забывайте о том, что, после того как углубления будут готовы, нужно обязательно выполнить их уплотнение с помощью гравия. Далее можно приступать к трамбовке и устройству фундамента. На данном этапе дополнительно трамбуется грунт и устанавливаются блоки.

Весь процесс монтажа конструкций сопровождается выполнением ряда манипуляций, нацеленных на подгонку поверхности, а именно достижения ее ровности. Осевое положение и горизонтальная точность всех элементов системы контролируется при помощи геодезических инструментов. После того как стаканы будут установлены, нужно обеспечить их надежную защиту от возможных загрязнений.

Необходимо еще раз напомнить, что главной целью, с которой выполняется монтаж сборных фундаментовстаканного типа, является равномерное распределение нагрузок, поступающих от строения, по всей поверхности земли. Ввиду этого монтаж подобного фундамента может выполняться исключительно на почве, характеризующейся высокой несущей способностью и устойчивостью к пучинистости и просадке.

Выполняя монтаж фундамента, нужно тщательно придерживаться всех рекомендованных показателей морозоустойчивости и прочности сжатия. И лишь в этом случае вам будет гарантировано высочайшее качество основания, а также отсутствие деформационных изменений и трещин в стенах.

Хотя производство фундаментных стаканов достаточно сложное, требующее опалубки и армирования, в результате применение таких изделий упрощает монтаж и существенно сокращает финансовые расходы на устройство фундамента.

На рынке доступно несколько вариантов данного типа фундамента. Они отличаются между собой размерами, весом и, соответственно, стоимостью.

Для установки колонн из железобетона или металла используют фундамент стаканного типа.

Его основное преимущество — более высокая прочность и надежность, чем у других видов. О том, как можно сделать его самостоятельно, расскажет наша статья.НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫБлокиБолгаркаНивелирПерфораторРулеткаСварочный аппаратУровеньРазвернутьНа видео технология создания фундамента стаканного типаДанный фундамент под колонны относится к подвиду оснований столбчатого вида. Его главная функция – служить опорой для основы будущей конструкции, но использование в строительстве колонн подразумевает дополнительные требования к устройству фундамента.

Монолитный или сборный столб в таком фундаменте расположен выше уровня стакана, а верхняя его часть не заливается бетоном. В данном случае оптимальный вариант – использовать уже готовые конструкции. То есть, сборные основания.Обязательный шаг в такой работе – усиление армирования и самого бетона.

Благодаря этому фундамент становится более прочным и долговечным.Учтите, что такое основание редко используется в частном строительстве. Но, если вы взялись за дело, будьте готовы к скрупулезной и трудоемкой работе.Ключевое требование: нельзя устанавливать такой фундамент на рыхлых или посадочных грунтах. Это чревато значительной его деформацией в ходе эксплуатации.

Во избежание этого советуем первоначально провести анализ грунта и определить, можно ли на выбранном участке начинать подобные строительные работы.Фундамент состоит из блоков. К ним также существует комплекс требований, которые прописаны в действующем ГОСТе:Бетон, который используется в создании блоков для стаканных конструкций, должен иметь степень водонепроницаемости В2.Марка бетона – 200.До тех пор, пока бетонный блок не станет достаточно прочным с момента его отлива, перевозить его на место застройки и тем более устанавливать категорически воспрещается.Армирование обязательно. При этом, вокруг металлической арматуры должен быть слой бетона не менее 3 см.Запрещено использовать блоки, из которых торчат металлические прутья.

Это – производственный брак.Если в блоке обнаружена трещина толщиной свыше 0,01 см, он также не используется.Все монтажные петли перед установкой блока необходимо удалить. Загонять их в конструкцию нельзя ни в коем случае.Определите, нужен ли вам столбчатый фундаментНа данный момент существует две главных области применения таких фундаментов:Возведение производственных сооружений. Но не по всему периметру, а лишь там, где будут становиться колонны;Строительство атомных электростанций и других построек в атомной промышленности.

Такой фундамент обязательно создается под стойки конденсационных помещений.Если ваша работа не подпадает под эти требования, задумайтесь, действительно ли вам это нужно.Тем не менее, целесообразность создания такого фундамента оправдана рядом его сильных сторон:Блоки, которые создаются непосредственно на строительном участке, не сильно уступают качеством заводским;Производственные и смежные с ними здания имеют ряд требований относительно прочности фундамента, которые обеспечивает только стаканный тип;Относительно простая установка;Быстрый монтаж;Однако для того, чтобы сделать такое основание, обязательно придется использовать спецтехнику, что может стать дополнительным ударом по вашему кошельку и подразумевает необходимость обладать нужными навыками работы.Поэтапный монтаж фундаментаНа видео монтаж фундамента стаканного типаПроцесс монтажа монолитного фундамента нужно производить под строгим контролем и с соблюдением всех существующих стандартов. Вся работа по установке разделена на три главных этапа:Подготовка поверхности. После того, как вы выкопаете котлован нужной площади и глубины в зависимости от вашего проекта, необходимо сразу же заняться выравниванием его поверхности.

Учитывайте, что одним из следующих шагов будет установка железобетонных балок, которые после сдвинуть с места будет невозможно.Устройство специальных ям (углублений). Для этого нужно привлекать спецтехнику. Вручную такую работу осуществить крайне сложно, а потраченное время не стоит качества выполнения.

Размер и глубина подбираются в зависимости от опор, которые вы будете устанавливать. Советуем делать их максимально приближенными, чтобы они изначально плотно держались. Также не забудьте, что в данном случае необходимо дополнительно укрепить стенки углублений гравием во избежание наклона колонн в будущем.Утрамбовка поверхности и возведение фундамента.

На этом этапе нужно установить блоки и плотно утрамбовать почву. Здесь также не обойтись без техники. Монтаж колонн в стаканы фундамента – работа предельно простая.

Однако ее выполнение становится возможным только в том случае, если сами стаканы стоят надежно.На всех этапах работы одна из ваших ключевых задач – следить, чтобы все элементы стояли ровно. Проверять это проще всего строительным уровнем, если это возможно. В случае, если есть хоть малейшие отклонения от нормы, необходимо подогнать как саму поверхность, так и элементы конструкции.Когда вы установите стаканы и закрепите их, необходимо убрать с их поверхности любую грязь и защитить от дальнейшего загрязнения в ходе строительства.

Простейшая мера – накрыть стаканы полиэтиленовой пленкой.Главное предназначение стаканного фундамента – равномерно распределять нагрузку будущей постройки по всей плоскости грунта, находящегося под ним. Поэтому по выполнению первых шагов проверьте, действительно ли грунт идеально ровный.При монтаже вы также должны учитывать морозоустойчивость и степень сжатия элементов конструкции. Бетонные и металлические материалы обычно слабо восприимчивы к перепадам температур, однако если строительство происходит в регионах с большими разницами температурных показателей и повышенным количеством осадков, дополнительное закрепление не будет лишним.Некоторые советы по выбору места застройкиДля того, чтобы фундамент стоял прочно многие годы, нужно соблюдать некоторые правила:Если есть такая возможность, начинайте строительство на изначально максимально ровной поверхности;Избегайте близости подземных ручьев и грунтовых вод;Не экономьте.

Воспользуйтесь услугами геодезиста;Лесистая местность – дополнительная проблема при земляных работах;Размеры фундамента данного типа достигают сотен квадратных метров. Просчитывайте нужную площадь на этапе предварительной подготовки;Изготовление и монтаж элементов фундамента начинайте только когда у вас в наличие есть все необходимые инструменты и материалы.Учитывайте, что при условии покупки составляющих фундамента у завода-изготовителя, стоимость будет в первую очередь зависеть от их размера и веса. При этом разрыв цен может быть очень ощутимым.Автор: ГригорийРаспечатать

Источники:

• fix-builder.ru
• stroitel-lab.ru
• moifundament.ru
• refite.ru

Фундамент стаканного типа: технология возведения

Фундамент стаканного типа

Строительство любого здания начинается с возведения фундамента. В зависимости от типа строения, его габаритов и назначения выбирают определенный вид основания, которое характеризуется своими особенностями, преимуществами и недостатками. Под железобетонные или металлические колонны возводится фундамент стаканного типа, который является разновидностью столбчатых оснований, но отличается особой прочностью и устойчивостью.

Описание фундамента и его преимущества

Высокая несущая способность фундамента стаканного типа объясняется особенностью его конструкции. Чаще всего такое основание состоит из следующих элементов:

• Монолитная плита, установленная на тщательно утрамбованной песчаной подушке.
• Подколенник в виде стакана.
• Колонна, которая является опорным элементом строения.
• Бетонный столб, который предназначен для удержания опорных балок возводимой конструкции.

Соединение всех перечисленных элементов дает в результате конструкцию стаканного фундамента.

Стаканное основание имеет большое количество преимуществ, из которых внимание привлекает следующее:

• Минимальные нагрузки готового основания на почву даже при использовании тяжелого армированного бетона. Это объясняется точечным расположением конструкции на грунте.
• Быстрое возведение. В основе стаканного фундамента лежат готовые железобетонные элементы, поэтому при использовании тяжелой строительной техники монтажные работы проводятся в короткий срок.
• Долгий срок эксплуатации. Производители элементов для фундамента стаканного типа гарантируют безупречную эксплуатацию на протяжении века. Однако это возможно лишь при соблюдении технологии строительства.
• Низкая степень поглощения влаги. Небольшая площадь соприкосновения с грунтом благодаря расположению конструкции на монолитной плите не позволяет почвенной влаге оказывать негативное воздействие на основание.
• Грамотное и равномерное распределение нагрузок делает стаканное основание достаточно прочным и надежным.
• Стаканный фундамент под колонны вполне можно назвать мобильным, так как с помощью крана блоки легко перемещаются в другое место.

к оглавлению ↑

Технология возведения фундамента стаканного типа

Стаканные фундаменты возводятся в строгом соответствии с действующими стандартами. Процесс осуществляется при наличии тяжелой строительной техники и под руководством опытных мастеров. В целом технология возведения состоит из нескольких этапов.

Этап 1. Подготовка участка и выполнение земляных работ

Место, отведенное под строительство, необходимо тщательно очистить. При этом удаляется не только строительный мусор, но и верхний растительный слой почвы.

Подготавливаем участок

Кроме того, необходимо подготовить котлован для блоков. Он может быть выполнен отдельно для каждой опоры или в виде сплошной траншеи, проходящей по периметру будущего строения. В некоторых случаях блоки устанавливают на дне большого котлована, разработка которого ведется с использованием экскаватора.

После выемки грунта дно котлована зачищают, выравнивают и тщательно утрамбовывают.

к оглавлению ↑

Этап 2. Создание уплотняющей подсыпки

Уплотнение под стаканным фундаментом необходимо в том случае, если строительство ведется на слабых грунтах, которые имеют свойство усадки под действием веса здания и фундамента. Для обустройства уплотняющей подсыпки используют песок и щебень мелкой фракции.

Размер уплотняющей подсыпки должен превышать размер опорной плиты примерно на 0,3 метра. Пренебрежение этим правилом может стать причиной перекоса железобетонной конструкции.

Уплотнение грунта

Высота уплотнения зависит от массы стаканного блока, при этом толщина слоя песка и щебня должна быть одинаковой. Первым слоем укладывают щебень, его равномерно распределяют по дну котлована, разравнивают и утрамбовывают. Для этого можно воспользоваться ручной трамбовкой или специальным оборудованием стрелового крана. Далее засыпаю песок, увлажняют его водой из шланга и также хорошо уплотняют, используя аналогичное оборудование.

к оглавлению ↑

Этап 3. Разметка осей

На дне подготовленного котлована выполняется разметка мест расположения блоков стаканного фундамента. Для этого на обносочных досках закрепляют оси разбивки. На пересечении осей устанавливают отвес, который определяет центральную точку расположения опорной монолитной плиты.

Далее делают шаблон блока стаканного фундамента и переносят его контуры на землю. При этом делают соответствующие отметки колышками и шнуром или нитью.

Размечаем оси фундамента

Отметив место расположения блока на дне котлована, дополнительно проверяют горизонтальность уплотнительной подсыпки. При необходимости ее выравнивают до идеального уровня.

к оглавлению ↑

Этап 4. Установка блоков

Для более быстрого монтажа на блоках фундамента стаканного типа имеются монтажные петли. Их состояние обязательно следует проверить перед началом монтажных работ. Если при транспортировке петли деформировались, то следует выправить их с помощью молотка.

За монтажные петли цепляют крюки тросов стрелового крана, причем выполнять зацепку можно двумя или четырьмя крюками в соответствии с размерами монолитного блока. Каждый зацеп следует проверить на прочность. С помощью крана блок немного поднимают над землей и удаляют налипшую землю. После этого кран переносит блок на нужное место.

Перед окончательной установкой следует вручную откорректировать положение блока, при необходимости развернуть его и сместить в нужном направлении. После этого блок может быть установлен на свое место.

Аналогичным образом выполняется установка других элементов фундамента стаканного типа.

На завершающем этапе выполняется обратная засыпка грунта, которым заполняют пространство вокруг блоков. Засыпанный грунт необходимо тщательно утрамбовать. Излишки грунта равномерно распределяют по участку или вывозят в специально отведенные места.

Для усиления конструкции стаканного типа выполняют армирование стаканов, колонн и плит. При этом прутья арматуры связывают между собой с помощью сварки. Арматура закладывается в каждый элемент фундамента стаканного типа на одном из этапов производства.

к оглавлению ↑

Монолитное основание стаканного типа

Кроме сборной конструкции для возведения промышленных объектов используют монолитный стаканный фундамент. Особенностью такого основания является высокая мощность и способность выдерживать повышенные нагрузки. Размер ступеней монолитного основания определяется габаритами будущего строения. Монолитные стаканные фундаменты под колонны предназначены для равномерного распределения высоких нагрузок.

к оглавлению ↑

Защита фундамента стаканного типа от воздействия влаги

Даже незначительная площадь соприкосновения стаканного основания с грунтом может стать причиной разрушения бетонного блока под воздействием влаги. Поэтому внешний контур монолитной плиты необходимо защитить с помощью гидроизоляционных материалов. Для этого выполняют следующие действия:

Защита фундамента от влаги

1. Поверхность плиты очищают и выравнивают жидким бетонным раствором.
2. Затем наносят слой битумной мастики и оставляют до полного высыхания.
3. На мастику укладывают слой рубероида и промазывают стыки полотен мастикой или жидкой смолой.
4. При близком расположении грунтовых вод гидроизоляцию укладывают в несколько слоев.

Прочность и надежность фундамента стаканного типа во многом зависит от соблюдения технологии установки блоков. При выполнении монтажа необходимо учитывать все правила и рекомендации.



Устройство составных железобетонных фундаментов под колонны

Технические особенности устройства такого основания

Такие фундаменты должны полностью соответствовать строительным нормам и ГОСТам. Их назначение – передача общей массы конструкции здания через железобетонные опоры на основание, а затем — воздействие на почву. Соответственно, все фундаменты можно условно разделить на следующие группы:

1. Основание под опоры с допустимым сечением до 300х300 мм;
2. Фундаменты под колонны с сечением 400х400 мм.

Существует и другие варианты железобетонных фундаментов, но их толщина, размеры и глубина погружения рассчитывается индивидуально. Также нужно учесть, что колонны используются при строительстве массивных промышленных зданий, при реставрации памятников архитектуры, а также зданий на плывунах и карстовых отложениях.

В некоторых случаях для определения типа и устройства конкретного фундамента для здания общего назначения приходится проводить расчеты каждой опоры индивидуально, так как такие основания в большинстве случаев между собой не соединяются армированием и бетонным раствором.

Монтаж ЖБ колонн.

Основные типы фундаментов под опоры в зависимости от назначения:

• Каркасные. Используются для строительства сооружений общего назначения;
• Бескаркасные – для небольших частных домов;
• Железобетонные и бетонные – для промышленных и частных зданий большой высотности, которые строятся с учетом перепадов высот по ярусам, а также при наличии в разрезе разных типов почвы;
• Бутовые основания под опоры. Используются при реставрационных работах, а также с целью обеспечить декоративную составляющую будущей конструкции.

Основные материалы, которые используются при устройстве основания:

1. Бетон;
2. Железобетон;
3. Бутобетон;
4. Бутовая кладка.

Понятно, что при выборе материала для основания строитель отталкивается от максимально допустимых нагрузок на подушку и назначения самого здания. Также существует несколько видов фундаментов под опоры: ленточный, столбчатый, свайный и сплошной монолит.

Соединение металлических колонн с арматурой железобетонного фундамента.

Также существует специальный фундамент стаканного типа под армированные стойки. Его отличает конструкция основания, так как это основной вариант выполнения колонного основания для промышленных зданий. При его монтаже всегда возникает зазор между стаканом и опорой, который затем заполняется бетоном.

Стальные стойки при этом крепятся к основанию с помощью специальных болтов и анкеров, крепежи должны быть залиты бетоном. Такую конструкцию иногда можно встретить при строительстве каркасно-монолитных зданий, когда арматура есть в самой подошве, а также в зданиях общего назначения.

Как выбрать оптимальное устройство фундамента под опоры

1. Столбчатый фундамент целесообразно использовать, когда допустимые нагрузки на почву незначительны;
2. На одну стойку расчетная нагрузка составляет до 100 тонн;
3. При выборе допустимого сечения стойки, отклонения от нормы не допускаются;
4. Можно также использовать отдельно стоящее основание под каждую колонну отдельно, но такую конструкцию часто используют при реставрационных работах.

Ленточный фундамент можно использовать при строительстве промышленных и частных зданий общего назначения. Причем высота здания будет зависеть от нагрузок на основании и особенностей почвы. Также стоит учесть, что свайный фундамент передает нагрузку на конкретную его часть, которая расположена над землей.

Схема монтажа столбчатого фундамента.

Что нужно помнить при расчете такого основания:

• Особенности почвы, под которое подбирается устройство основания;
• Вероятность и уровень сезонных подвижек;
• Высота будущей стойки и наличие по соседству других зданий;
• Тип будущего строения общего назначения, его габаритные размеры;
• Толщина стенок основания;
• Полезную площадь подошвы основания, наличие и количество стаканов.

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Среди недостатков можно отметить необходимость использования механизированной техники, а поэтому стаканный фундамент, в конечном итоге, выйдет дороже, чем другие типы фундаментов.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами.

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Осевое расположение и горизонтальное расположение контролируется сложными геодезическими инструментами.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Фундаменты промышленных зданий

---

Новый сервис — Строительные калькуляторы online

---

Фундаменты сборных железобетонных колонн

Типовые чертежи фундаментов по сериям 1.412-1, 1.412-2 разработаны для сборных железобетонных колонн любого вида и типоразмера при нормативном давле­нии на грунт 0,15-0,45 МПа.

Фундаменты вы­полняют на строительной площадке, исполь­зуя, как правило, деревянную опалубку.

Фундаменты состоят из подколонника и одно-, двух- или трехступенчатой плитной части.

Фундаменты спроектированы по высоте 1,5 м и в пределах 1,8-4,2 м с интервалом 0,6 м.

Обрез фундаментов под железобетонные колонны располагается чаще всего для одно­этажных зданий на отметке минус 0,15 м, для многоэтажных зданий-на отметке минус 0,2 м.

Фундаменты выполнены с уступами, высота которых 0,3 и 0,45 м.

Все размеры их в плане унифицированы и кратны модулю 0,3 м.

Площадь подколонников принята в шести вариантах начиная от 0,9 х 0,9 м (а_к х Ь_к).

В последующих вариантах размер подколонника в направлении шага колонн Ь_к установлен 1,2 м, а размер в направлении пролета между колоннами а_к составляет 1,2; 1,5; 1,8; 2,1 и 2,7 м.



Фундаменты сборных железобетонных колонн:

(1-подколонник стаканного типа; 2-железобетонная колонна; 3-плитная часть; 4-подошва фундамента)



Размеры конкретного фундамента выбира­ют в зависимости от нагрузки, передаваемой колонной, характеристик грунта и решений конструктивной части здания ниже отметки 0.000.

Зазор между гранями колонн и стенкой стакана принят по верху стакана 75 мм и по низу 50 мм, а между низом колонны и дном стакана 50 мм. Минимальная толщина стенки поверху 175 мм.

Стакан для ветвей двухветвевой колонны устраивают об­щим.

Класс бетона фундаментов В10-В12 (М150 или М200).

После установки колонн стаканы заливают бетоном класса В20 или В25 на мелком гравии.

Под железобетонные фундаменты обычно делают подготовку толщиной 100 мм из щебня с проливкой цементным раствором или из бетона класса В7,5.

При прочных слабофильтрующих грунтах устройство подготовки не требуется.

Фундамент под спаренные колонны в температурных швах устраивают общим даже в том случае, если колонны по смежным разбивочным осям спроектированы стальными и железобетонными.

Фундаментные балки под наружные стены рассчитаны на нагрузку от сплошных стен и стен с оконными или дверными проемами, расположенными над серединой фундаментной балки.

Для опирания фундаментных балок на фундаменты колонн рекомендуется устройство приливов (бетонных столбиков), ширину которых следует принимать не менее максимальной ширины балки, а обрез на от­метке минус 0,45 или 0,6 м-в зависимости от ее высоты.

В многоэтажных каркасных зданиях с под­валами стены последних могут быть выполне­ны монолитными, из сборных железобетонных панелей (аналогично панелям наружных стен зданий) или из стеновых блоков и плит.

Отметку низа фундаментов колонн и стен подвала, расположенных между колон­нами, принимают, как правило, одинаковой.

Гидроизоляцию выполняют в соответствии с материалами, в зависимости от грунтовых вод и глубины наложения подвала.

В сухих грунтах следует учитывать возможность временного появления грунтовых вод, например весной.





Расположение фундаментных балок:

а — вид сбоку; б — план; в — сечение; 1 — фундаментная балка; 2 — прилив или бетонный столбик; 3 — колонна рядовая; 4 — колонна у температурного шва; 5 — колонна примыкающего пролета; 6 — стена; 7 — засыпка шлаком; 8 — отмостка



В многоэтажных каркасных зданиях с под­валами стены последних могут быть выполне­ны монолитными, из сборных железобетонных панелей (аналогично панелям наружных стен зданий) или из стеновых блоков и плит.

Отметку низа фундаментов колонн и стен подвала, расположенных между колон­нами, принимают, как правило, одинаковой.

Гидроизоляцию выполняют в соответствии с материалами, в зависимости от грунтовых вод и глубины наложения подвала.

В сухих грунтах следует учитывать возможность временного появления грунтовых вод, например весной.





Фундаменты стальных колонн

Фундаменты под стальные колонны принима­ют по типу фундаментов под железобетонные колонны. При этом подколонник устраивается сплошным (без стакана) и имеет анкерные болты, заделанные в бетон.

База стальной колонны крепится к фундаменту гайками, навинчивающимися на верхние выступающие из бетона концы анкерных болтов.

Размеры фундамента выбирают как для сборной железобетонной колонны, имеющей размеры сечения, близкие к размерам сечения стальной колонны.

Для заглубления развитых баз стальных колонн (с траверсами) обрезы фундаментов располагают на отметке — 0,7 или — 1,0 м.

Для стальных колонн, у которых траверсы отсутствуют, отметку верха подколонника назначают порядка — 0,25 м.

Сечение подколонников под базы сталь­ных колонн выбирают так, чтобы расстояние от оси анкерных болтов до грани подколонника было не менее 150 мм.





Монолитные железобетонные фундаменты под стальные колонны:

(1-стальная колонна; 2-анкерный болт; 3-анкерная плита; 4-опорная плита; 5-цементная подливка; 6-железобетонный фундамент)



Свайные фундаменты

Конструкции монолитных фундаментов железобетонных и стальных колонн могут при­меняться совместно со сваями.

При устройстве фундаментов использование свай целесообразно в тех случаях, когда не­посредственно под сооружением залегают сла­бые грунты, не способные выдержать нагрузку от сооружения, или когда применение свай позволяет получить экономически наиболее выгодное решение.

В отечественной практике известно более 150 видов свай, которые классифицируются по материалам (железобетонные, бетонные, дере­вянные и т. д.), конструкции (цельные, состав­ные, квадратные, круглые, с уширением и без него и т.д.), виду армирования, способу из­готовления и погружения (сборные, монолит­ные, забивные, завинчиваемые, буронабивные, виброштампованные и т. д.), характеру работы в грунте (сваи-стойки, висячие сваи).

Сваи железобетонные забивные цельные сплошного квадратного сечения по ГОСТ 19804.1-79* и ГОСТ 19804.2-79* рекоменду­ется применять для всех зданий и сооружений в любых сжимаемых грунтах (за исключением грунтов с непробиваемыми включениями).

Сваи забивают до проектных от­меток.

В том случае, если по каким-либо при­чинам отметки свай разные, осуществляют срубку свай ручными или механическими ин­струментами до заданных проектных отметок.





Свайные фундаменты:

1-железобетонная колонна; 2-подколонник; 3-плитная часть фундамента; 4-свая

---

Подчеркните или отметьте основные идеи текста 10A и перескажите их на английском языке.

⇐ ПредыдущаяСтр 12 из 23Следующая ⇒

19. Просмотрите текст 10Б «Фундаменты жилых и промышленных зданий» и попытайтесь понять, о чем идет речь и какая информация вам уже известна.

• ТЕКСТ 10B

Фундаменты жилых и производственных зданий

Фундаменты жилых и промышленных зданий выдерживают значительные нагрузки.Нагрузки на перекрытия колеблются от 450 до 1500 килограммов на квадратный метр, и для них используется весь спектр типов фундаментов. Используются раздвижные опоры, а также свайные основания, которые бывают двух типов: несущие и фрикционные.

Несущая свая — это устройство для передачи нагрузки здания через слой почвы, слишком слабый, чтобы принять нагрузку на более прочный слой

грунта на некотором расстоянии под землей; свая действует как колонна, переносящая нагрузку на несущий слой.Сплошные несущие сваи изначально делались из древесины, что сегодня редко; чаще они изготавливаются из сборного железобетона, иногда используются стальные двутавровые сваи. Длина сваи может составлять максимум около 60 метров, но обычно она намного меньше. Сваи устанавливаются путем вбивания их в землю с помощью больших механических молотов. Полые стальные трубы также забиваются, а внутренние части выкапываются и заполняются бетоном для образования несущих свай; иногда труба вынимается при заливке бетона.

Альтернативой несущей свае является кессон. Круглое отверстие закапывается в пласте с буровым станком и временно поддерживается стальной цилиндрической оболочки. Затем отверстие заполняется бетоном, залитым вокруг каркаса из арматурных стержней; а стальную оболочку можно оставить на месте, а можно и не оставить, в зависимости от окружающей почвы. Диаметр кессонов варьируется от одного до трех метров. Фрикционная свая из дерева или бетона забивается в мягкий грунт, где нет более твердого слоя, который можно было бы выдержать под площадкой.Строительная нагрузка поддерживается трением между сваей и почвой.

Когда почва настолько мягкая, что даже фрикционные сваи не выдерживают нагрузки здания, последний вариант — использование плавающего фундамента, что делает здание похожим на лодку, подчиняющуюся принципу Архимеда — она ​​поддерживается весом земля перемещается при создании фундамента. Плавающие фундаменты состоят из плоских железобетонных плит или матов или из железобетонных ванн со стенками, загнутыми вверх по краю мата, чтобы создать больший объем.

Если в этих зданиях нет подвалов в холодном климате, под всеми внешними ненесущими стенами кладут изолирующие бетонные или каменные морозостойкие стены, чтобы не допустить попадания инея под плиты перекрытия. Фундаментные стены из железобетона для подвалов должны быть тщательно закреплены, чтобы противостоять боковому давлению грунта. Эти стены могут быть построены в раскопках, залиты деревянными формами. Иногда стену создают путем забивания стальных шпунтовых свай в землю, выкапывания на стороне подвала и заливки бетонной стены напротив него.

8 *

Английский язык для студентов строительных специальностей

ЧАСТЬ 10. ФУНДАМЕНТЫ ЗДАНИЙ | 229

Более глубокие фундаментные стены также могут быть построены методом стен из цементного раствора, при котором ряды близко расположенных кессоноподобных отверстий последовательно просверливаются, заполняются бетоном и дают возможность затвердеть; Пространства между ними выкапываются специальными грейферными ковшами и также заполняются бетоном.Во время земляных и буровых работ отверстия заполняются жидкой суспензией высокой плотности, которая предохраняет выработку от обрушения, но все же позволяет извлекать выкопанный материал. Наконец, к стене выкапывают подвал и укрепляют стену против давления земли.

Дайте краткий обзор структуры и содержания Text10B.

Свяжите каждый заголовок с соответствующим абзацем текста 10B.

а) Кессоны.

б) Метод стенок из цементного раствора.

в) Несущие сваи.

г) Фундаментные стены железобетонные.

д) Некоторые особенности фундаментов.

е) Плавучие фонды.

22. Прочтите текст МОК «Глубинные основы» и ответьте на вопросы. Обсудите свои ответы с одноклассниками.

а) В чем разница между глубоким и мелким фундаментом?

б) Почему глубокий фундамент предпочтительнее неглубокого?

в) Как еще называют глубокий фундамент?

d) Чем характеризуются забивные фундаменты?

д) Какова конструкция систем свайного фундамента?

f) Как используются методы бурения свай?

г) В чем состоят методы сухого растачивания?
h) В чем особенность мокрого растачивания?

• ТЕКСТ IOC

Глубокие фундаменты

Глубокий фундамент — это тип фундамента, который отличается от неглубокого фундамента глубиной, на которую он заложен в землю.Существует множество причин, по которым инженер-геолог может рекомендовать глубокий фундамент вместо неглубокого фундамента, но некоторые из распространенных причин — это очень большие расчетные нагрузки, плохой грунт на небольшой глубине или ограничения площадки (например, границы участков). Существуют разные термины, используемые для описания различных типов глубоких фундаментов, включая сваи, бурильные стволы, кессоны и опоры. Соглашения об именах могут различаться в зависимости от инженерных дисциплин и фирм. Глубокие фундаменты могут быть сделаны из дерева, стали, железобетона и предварительно напряженного бетона.Глубокие фундаменты можно установить, забив их в землю или просверлив шахту и заливая ее бетоном, массой или армированным материалом.

Сборные сваи забиваются в землю с помощью забивателя. Забивные сваи бывают деревянными, железобетонными или стальными. Деревянные сваи делают из стволов высоких деревьев. Бетонные сваи бывают квадратного, восьмиугольного и круглого сечения. Они армированы арматурой и часто подвергаются предварительному напряжению. Стальные сваи представляют собой либо трубные сваи, либо какие-то балочные секции (например, двутавровые).Исторически сложилось так, что деревянные сваи сращивались вместе, когда расчетная длина была слишком большой для одной сваи; сегодня соединение стальных свай является обычным делом, хотя бетонные сваи соединяются с трудом.

Забивные сваи, в отличие от буровых валов, выгодны, потому что грунт, перемещаемый при забивании свай, сжимает окружающий грунт, вызывая большее трение о стороны свай, тем самым увеличивая их несущую способность.

Фундаменты, основанные на забивных сваях, часто имеют группы свай, соединенных крышкой сваи (большой бетонный блок, в который заделаны головки свай) для распределения нагрузок, превышающих одну сваю.Заглушки и изолированные сваи обычно составляют

230 I Английский язык для студентов строительных специальностей

ЧАСТЬ 10. ФУНДАМЕНТЫ ЗДАНИЙ

Я 231

соединены профильными балками для связывания элементов фундамента между собой; более легкие элементы конструкции опираются на балки уклона, а более тяжелые — непосредственно на верхушку сваи.

Метод роторного бурения позволяет получить сваи большего диаметра, чем любой другой метод забивки, и позволяет сооружать сваи в особо плотных или твердых породах.Методы строительства зависят от геологии участка, в частности от того, будет ли бурение проводиться в грунтовых условиях своими руками или через заболоченные, но стабильные пласты, то есть мокрое бурение. Бурение выполняется до тех пор, пока не будет достигнут слой твердых или мягких пород в случае концевых несущих свай.

Если буровой станок не оборудован рокогером, то

раструбка твердого слоя породы производится с помощью тяжелого

Долото

, которое падает с высоты около 1.5 метров по

, подвешивая его на штативе, прикрепленном к лебедке крана.

раструб выполняется до желаемой глубины в слое горной породы

достигнуто. Глубина в слое горных пород считается

.

равняется диаметру сваи в пластах твердых пород и принимается

в 2,5 раза больше диаметра сваи в слоях мягкой породы.

Методы сухого бурения используют временную обсадную колонну до

герметизация ствола сваи через водоносный или неустойчивый пласт, перекрывающий

подходящий стабильный материал.При достижении проектной глубины

Вводится арматурный каркас

, заливается бетон в ствол и

доведен до необходимого уровня. Кожух снимается или

оставлено на месте.

Для мокрого бурения также используется временная обсадная колонна через неустойчивый грунт, и он применяется, когда ствол сваи не может быть герметизирован от проникновения воды. Затем проводится бурение с использованием ковша для бурения нижележащих грунтов до проектной глубины.Арматурный каркас опускается в отверстие, и бетон укладывается с помощью тросовой трубы.

.

Жилые и производственные здания

1. В технически развитых странах строительная промышленность, состоящая из квалифицированных и неквалифицированных рабочих различных профессий, инженеров-строителей и архитекторов, управленческого персонала и проектировщиков, обеспечивает значительную часть имеющейся рабочей силы.

Строительная промышленность, включая жилищное строительство, общественное и промышленное строительство, занимает значительное место в национальной экономике и ведется в больших масштабах.Это самая крупная отрасль в стране. Проблемы строительства в большинстве стран переросли в серьезные политические проблемы.

2. Постоянно растущий спрос на жилье привел к появлению новых методов строительства с большим упором на стандартизацию, новые уровни технического прогресса с использованием таких методов, как сборное строительство за пределами строительной площадки, предварительная резка, использование железобетонных панелей и крупномасштабное планирование участка. В настоящее время сборные конструкции и сборные элементы можно разделить на две основные группы — для жилых домов и промышленных зданий.

3. Современные проекты жилищного строительства предусматривают все современные удобства для жилища, они предлагают более крупные, лучше построенные и лучше оборудованные квартиры и дома. Заметно улучшились системы отопления и вентиляции, а также горячие; водоснабжение, кухонное и сантехническое оборудование. Многие арендаторы теперь могут позволить себе лучшую мебель, холодильники, стиральные машины и т. Д. Дом, который представляет собой физическую среду, в которой развивается семья, приобретает новый и современный вид.

Промышленные здания — еще один важный вид строительства. К этому типу строительства относятся фабрики, лаборатории, предприятия пищевой промышленности, шахты, офисные здания, магазины, гаражи, ангары и другие складские помещения, выставочные залы и т. Д.

4. Каждая из этих функций требует своего структурного решения и техники. Но в целом их можно разделить на два класса в зависимости от того, должен ли план уделять больше внимания размеру и перемещению машин или людей.Строительные методы (под технологиями мы подразумеваем строительные материалы и методы) зависят от типов зданий.

Современные промышленные здания продемонстрировали преимущества арок из железобетона, металлических каркасов, стеклянных стен и сборных стандартизированных деталей массового производства. Сталь постепенно заменялась железом, и комнаты стали шире, а окна стали больше. Окна могут быть увеличены до такой степени, что они будут занимать большую часть площади стены.

2.Прочтите текст снова и письменно ответьте на вопросы:

1. Какая отрасль является крупнейшей в стране?

2. Как можно классифицировать сборные конструкции и сборные элементы?

3. Что сейчас могут себе позволить многие арендаторы?

4. Чем постепенно заменяли сталь?

ВАРИАНТ 2

1. Прочитайте и письменно переведите на русский язык текст:

ВИДЫ ЗДАНИЙ

1.Типы зданий зависят от социальных образований и могут быть классифицированы по роли в жилом сообществе. Типы зданий могут быть жилыми, образовательными, офисными, производственными, рекреационными и т. Д. Тип и назначение здания определяют его дизайн, строительные материалы и технологии.

2. Говоря о жилищном строительстве, надо сказать, что жилые дома в основном строятся с учетом городских условий. На методы строительства или методы, с помощью которых строятся конструкции из определенных материалов, влияет не только доступность и характер материалов, но и общее технологическое развитие общества.

3. Крупные жилищные программы стимулируют технологические изменения в строительной отрасли. Ремесленные работы на стройплощадке заменяются механизированными работами на заводе, а дома все чаще становятся сборками заводских элементов. Стандартизация элементов привела к увеличению возможностей для массового производства, что привело к экономии. В настоящее время доступно большое количество элементов массового производства, из которых можно собрать значительные части дома.Доступны целые комплексы квартир, которые используются все чаще. Эти методы нацелены на получение более качественных конструкций при более низких затратах.

4. Высокая степень механизации и стандартизации успешно достигается за счет использования железобетонных блоков и узлов. Дома из железобетона производятся разными способами строительства. Различные методы строительства железобетонных домов предполагают широкое использование больших секций, изготовленных на мощно механизированных заводах и возводимых на месте.

5. Промышленные здания представляют собой еще один важный вид строительства. Этот тип строительства включает в себя заводы, лаборатории, предприятия пищевой промышленности, офисные здания, магазины, гаражи и т. Д. Каждая из этих функций требует своего структурного решения и техники. Современные промышленные здания продемонстрировали преимущества железобетонных арок, металлических каркасов, стеклянных стен и сборных стандартизированных деталей массового производства.

2.Прочтите текст снова и письменно ответьте на вопросы:

1. Какие типы зданий могут быть?

2. Где крупные жилищные программы стимулируют технологические изменения?

3. Как достигается высокая степень механизации и стандартизации?

4. Что продемонстрировали современные производственные здания?

ВАРИАНТ 3

1. Прочитайте и письменно переведите на русский язык текст:

ДОМ

1.Человек всегда был строителем. Тип дома, который он построил, зависел от климата, его врагов и имеющихся строительных материалов. Первые дома во многих частях света были деревянными, так как в те дни большая часть Земли была покрыта лесами. Люди связывали вместе вершины нескольких деревьев и покрывали их шкурами животных или листьями и травой. Итак, шатер или хижина была первым домом первобытных людей, которые жили там, где было много дров.

В других регионах самым удобным строительным материалом был камень.Люди очень давно начали строить дома из камня. Хотя они были построены без цемента, остатки некоторых из них все еще существуют.

2. Судя по всему, самые древние дома на территории России были земляными. Один такой дом был обнаружен недалеко от Воронежа в 1927 году. Он представлял собой неглубокую яму овальной формы. Пол был покрыт плитами из известняка. Крыша имела коническую форму и стояла на столбах, покрытых ветками или шкурами животных. Такие жилища существовали в этой части страны в период верхнего палеолита (от 40 000 до 12 000 лет назад).

Древние египтяне строили очень простые по нынешним стандартам дома. Высушив кирпичи на солнце, они поставили четыре стены, а над ними поставили плоскую крышу. Крыша была плоской, потому что в Египте было очень мало дождя. Хотя их здания были просты по конструкции, египетское строительное искусство было очень красивым. Их пирамиды и памятники, сфинксы и дворцы вызывают наше восхищение по сей день. Важную роль в истории строительства сыграла колонна, и именно Древний Египет дал миру первые уроки искусства изготовления колонн.

3. Греки многому научились у Египта. Но плоскую крышу они не позаимствовали. Они построили покатую крышу, потому что в их стране было много дождя. Греки сделали крышу наклонной в двух направлениях от середины. Они также усовершенствовали египетские колонны и вскоре стали учителями мира по созданию колонн.

2. Прочтите текст снова и письменно ответьте на вопросы:

1. Из каких домов в то время были построены первые дома во многих частях света?

2.Из чего люди начали строить дома очень давно?

3. Почему в Египте крыша была плоской?

4. Почему греки сделали крышу наклонной в двух направлениях от середины?

ВАРИАНТ 4

1. Прочитайте и письменно переведите на русский язык текст:

Дома

1. Римляне, в свою очередь, многому научились у греков.В первую очередь они позаимствовали наклонную крышу и колонны. Но они добавили арку, тем самым добавив много силы и красоты своим постройкам. В Древней Руси архитектура впервые процветала в Киевской Руси. К сожалению, сохранились лишь несколько церковных построек того периода, в том числе знаменитый собор Святой Софии, краеугольный камень которого был заложен в 1037 году в ознаменование победы над печенегами. Церкви того времени были крепкими зданиями с толстыми стенами и маленькими окнами.Часто им приходилось служить крепостями от вражеских вторжений. Во время Второй мировой войны лучшие древние архитектурные памятники были разрушены, и на их восстановление были приложены большие усилия.

В средние века в Европе в результате многочисленных войн между народами был нанесен большой ущерб домам многолюдных средневековых городов. Поэтому многие монархи и знать строили замки в качестве защиты. У этих замков были очень крепкие стены, узкие окна и выступающие укрепления.

2. Возрождение, европейское движение, длилось примерно с 14 по 17 века. В этот период искусство и наука претерпели большие изменения. В архитектуре эти изменения ознаменовались возвращением к классическим формам и пропорциям древнеримских построек.

Здания 19 века характеризуются использованием новых материалов и большим разнообразием архитектурных стилей. С конца 18 века железо и сталь стали широко использоваться в качестве альтернативы дереву, поскольку к тому времени многие страны испытывали дефицит этого материала.Позже промышленная революция привела к массовому производству строительных деталей, которые изготавливались на заводе, а затем просто собирались на месте.

3. ХХ век известен широким применением стали — железобетона. На площадку, которая становится чем-то вроде сборочного цеха, привозят огромные железобетонные блоки, изготовленные в отапливаемых заводских помещениях. Этот метод имеет много преимуществ перед другими методами строительства. Во-первых, это сокращает трудозатраты на строительство на 60-70% и продлевает строительный сезон, что очень важно для стран, где длится зима.

2. Прочтите текст снова и письменно ответьте на вопросы:

1. Когда были уничтожены лучшие памятники древней архитектуры?

2. Как долго длилось Возрождение, которое было европейским движением?

3. Как характеризуются постройки 19 ^-го века?

4. Какая техника имеет много преимуществ перед другими методами строительства?

ВАРИАНТ 5

1.Прочитайте и письменно переведите на русский язык текст:

ЕГИПЕТСКИЕ ПИРАМИДЫ

1. Архитектура — это искусство, которое делает здания красивыми и полезными. Человека, который проектирует (проектировать) здания и составляет их планы, называют архитектором. Он должен думать не только о том, как он хочет, чтобы здание выглядело после завершения, но и о том, для чего оно будет использоваться. Он не должен забывать, из какого материала будет построено здание.Это может быть камень, кирпич, дерево или сталь и бетон.

В прошлом было много разных стилей или видов архитектуры, и сегодня в разных частях мира существует много разных стилей.

Самые старые памятники архитектуры — это колоссальные пирамиды Египта, большинство из которых были построены около 6000 лет назад.

2. Пирамиды — это большие треугольные (треугольный) здания, которые были помещены над гробницами (могилами) египетских царей.Самые известные пирамиды — это группа из трех пирамид, построенных в Гизе к югу от Каира. Самый большой из них имеет высоту 482 фута. Они рассказывают нам о развитой цивилизации Древнего Египта, о которой много говорят даже в наши дни.

Это была страна, в которой были опытные математики и инженеры, где были известны и изучались астрономия и философия.

3. Страна была богата твердым и прочным (прочным) камнем, но бедна деревом и металлом, поэтому основным материалом для строительства был гранит, что и было причиной долговечности пирамид.

4. Большие каменные блоки транспортировались на большие расстояния по суше и воде и устанавливались на место с помощью самого примитивного оборудования. Это делали рабы, проработавшие тридцать или сорок лет. Вся эта огромная работа была проделана, масса материала и большая территория, иногда около 52000 квадратных метров, использовались только для защиты тела мертвого царя и строительства жилища для его счастливой жизни в «ином мире».

2.Прочтите текст снова и письменно ответьте на вопросы:

1. Что такое архитектура?

2. Какие древнейшие памятники архитектуры встречаются?

3. Какие пирамиды самые известные?

4. Как большие каменные блоки транспортировались на большие расстояния?

ПРИЛОЖЕНИЕ

Министерство образования и науки Российской Федерации Волжский политехнический институт (филиал) федерального государственного бюджетного образовательного учреждения высшего образования «Волгоградский государственный технический университет» ВПИ (филиал) ВолгГТУ Вечерний факультет Кафедра «Социально-гуманитарные дисциплины» «Иностранный язык» (английский) КОНТРОЛЬНАЯ РАБОТА № 1 по дисциплине _____________________________________ ВАРИАНТ № _____ (номер) Иван Иванович Иванов Выполнил студент (ка) ____________________________ (имя, отчество, фамилия) Группа ____________________ Контактный телефон __________________________ Номер зачетной книжки _______________________ Оценка работы ________________________ (зачтено / не зачтено) Дата проверки ________________________ Ст.преп. В.Н. Гвоздюк Проверил ______________________ ____________________ (подпись) (должность, инициалы и фамилия) Волжский 2017

Учебное издание

Наталья Станиславовна Хван

Ольга Владимировна Мозговая

Владимир Борисович Крячко

АНГЛИЙСКИЙ ЯЗЫК

Читайте также:

Рекомендуемые страницы:

Поиск по сайту

.

Текст Б. Из истории строительства

⇐ ПредыдущаяСтр 5 из 20Следующая ⇒

Много тысяч лет назад не было домов, в которых люди живут сегодня. В жарких странах люди иногда строили свои дома на деревьях и использовали листья, чтобы защитить себя от дождя или солнца. В более холодных странах они жили в пещерах. Позже люди оставили свои пещеры и деревья и начали строить дома из разных материалов, таких как грязь, дерево или камни.

Первые дома были просто укрытиями, построенными с целью защиты их владельцев от непогоды, и поэтому были очень простыми — крыша для защиты от дождя и стены для защиты от ветра.Вначале окон не было. Чуть позже в каждом доме появился камин и каменная труба.

Долгие годы, даже столетия дома строились без всяких удобств. Не было ни водоснабжения, ни отопления, ни электрического света. Очень постепенно произошли изменения, особенно в городах.

Сначала была проточная вода на кухнях, затем горячая вода, позже были полностью оборудованные ванные комнаты. Последняя вещь — кондиционер.

3.Прослушайте текст еще раз и ответьте на следующие вопросы:

1. Где люди жили много тысяч лет назад?

2. Была ли разница в жилищах в жарких и холодных странах?

3. Почему люди оставили свои пещеры и деревья?

4. Как выглядели первые дома?

5. Были ли удобства в первых домах?

6. Что такое современные удобства?

7. Какие были первые строительные материалы?

4.Аннотируйте текст на английском или украинском языке. Используйте следующие фразы:

Текст заголовком…

Это / текст информирует читателя о…

Это / текст посвящен…

Это / в тексте рассматривается проблема …

Основная идея текста…

Это / текст описывает…

Это / текст комментирует…

Это / текст обращает внимание читателя на…

Указывается, что…

В начале / конце…

Далее…

Автор указывает / подчеркивает / сообщает / рассматривает…

Текст полезен и интересен для…

Перевести текст на украинский язык.

VII. Письменное задание

Используя текст A и B блока 4, напишите короткую презентацию о развитии строительной отрасли. Обобщите всю основную информацию.

5.	1. Жилье.
2. Инженерно-строительная отрасль.
3. Пассивный голос [8].

I. Версия грамматики

Пассивный голос

Час (Время)	бессрочно	непрерывный	Идеально
Настоящее время	утра S + есть + V 3 являются	утра S + есть + быть + V 3 являются	имеют S + + был + V 3 имеет
Прошлое	было S + + В 3 мы	был S + + Бытие + V 3 мы	S + был + был + V 3
Будущее	будет S + + be + V 3 должен	—	будет S + + были + были + V 3 должен

Модальные окна с пассивным голосом.

банка S + может + быть + V 3 должен

II. Понимание словаря

1. Учите слова и словосочетания, чтобы понимать текст:

гипсобетонная панель	гіпсоцементна панель
сборные блоки	збірні блоки
собрать на месте	монтувати на площадках
состоится	відбуватися
под наблюдением	під наглядом
прораб	виконроб, старший майстер
каменщик	муляр
плотник	тесляр
штукатур	штукатур
сантехник	водопровідник
художник	маляр
слесарь	слюсар
стеклорез	скляр
для проведения опроса	робити землемірну зйомку
мощность подшипника	установка навесного оборудования
для разбивки	позначати границю віхами
фундамент	фундамент
копать (копать, копать)	копати, викопувати
раскопки	виймання ґрунту
подвал	основа, фундамент, підвальне приміщення
для предотвращения заселения	запомнить зсіданню грунт
каркас	коробка, форма крокви
для перевозки груза	нести навантаження
крыша	дах
балка перекрытия	балка для підлоги
балка	балка, брус
балка	балка, брус, поперечина
восполнить	утворювати
в космос	розставляти, розміщати
ряд кирпичей	горизонтальный ряд кладки
миномет	будівельний розчин
шпатель	кельма
массивные стены	суцільні стіни
полые стены	пустотілі стіни
на штукатурку	штукатурити
для вставки перемычки	встановлювати перемичку
открытие	отвір
лестница	сходи
лестница (ступенька)	східець, щабель
перила (поручень)	поруччя (сходів)
лестничный марш	сходовий марш
в кроне	вінчати, завершувати
обшивка	обшивка
стропило	крокви
прогон	лата
ферма	кроквяна ферма
черепица	покрівельна дранка
шифер	шифер
плитка	черепиця
труба канализационная	каналізаційна труба
водопровод	водопровідна труба
смеситель (кран)	вентель, кран водопровідний

2.Прочтите следующие международные слова и дайте их украинские эквиваленты:

тип, гипс, блочный, промышленный, сборка, процесс, контакт, действие, настоящее, стабильность, пропорциональный, положение, обычный, материал.

3. Определите значения следующих слов по их аффиксам, укажите, на какую часть речи они указывают:

дом — корпус; промышленность — промышленная; краска — маляр; cut — резак; экскаватор — выемка — экскаватор; цоколь — подвал; природа — естественная; свинец — ведущий; connect — подключение.

III. Понимание чтения

1. Просмотрите текст, чтобы определить его общую тему и тему каждого абзаца. Используйте следующие фразы:

Текст о…

Тема текста…

В нем… абзацев.

Первый (второй, третий и т.д.) абзац касается (рассматривает…, описывает…, сообщает…).

2.Просмотрите текст еще раз и ответьте на следующие вопросы:

1. Упоминаются ли самые важные строительные материалы?

2. Названы ли основные строительные профессии?

3. Описаны ли наиболее важные части здания?

3. Прочтите текст:

Текст A. Корпус

1. Дома строятся из дерева, кирпича, камня и бетона. Многие дома построены из сборных блоков (сборных домов).Все детали таких домов производятся в промышленных масштабах на заводах и собираются на месте. Строительный процесс проходит под контролем мастеров и инженеров. Строение возводят каменщики, плотники, штукатуры, сантехники, маляры, слесари, стеклорезы и др.

2. При строительстве дома первым делом необходимо тщательно обследовать участок и исследовать почву, чтобы определить ее несущую способность. Далее размечаются строительные линии.После этого закладывается фундамент. Земляные работы выкапываются для фундамента, а затем следует фактическое строительство фундаментных стен ниже уровня земли. Затем фундаментные работы завершаются установкой анкерных подоконников. Это случай деревянного здания. В случае кирпичной конструкции можно сразу приступить к возведению стен.

3. Фундаменты должны предохранять пол и стены от контакта с почвой, действовать против воздействия мороза и препятствовать оседанию.Часть, от которой зависит устойчивость конструкции, — это каркас. Он несет на себе возложенные на него нагрузки. Для правильного и безопасного выполнения этой работы полы, стены, крыши и другие части конструкции должны быть правильно спроектированы, пропорциональны, разнесены и расположены.

4. Строительство стены заключается в укладке рядов кирпичей и их связывании раствором. Инструмент, которым пользуется каменщик, называется мастерком. Стены сконструированы так, чтобы ограждать участки и выдерживать вес полов и крыш.Стены могут быть сплошными и пустотелыми. Их можно оштукатурить, затем оклеить обоями или покрасить. Основными инструментами штукатура являются шпатель и терка.

5. При изготовлении дверей или окон в стене над проемом обычно вставляют перемычку. Этажи разделены железобетонными плитами. Лестница ведет на верхние этажи. Лестница состоит из лестниц (ступенек). Когда мы поднимаемся или спускаемся от ступеньки к ступеньке, мы держимся за перила (поручни).Ступеньки между двумя площадками называются лестничным пролетом

.

6. Вся конструкция венчает крыша, которая покрывает здание и защищает его от воздействия погодных условий. Он связывает стены и придает прочности конструкции. Полная крыша состоит из покрытия, обшивки, стропил, прогонов и стропильных ферм. Покрытие — это внешнее или атмосферостойкое покрытие крыши. Чаще всего для облицовки используются черепица, шифер, плитка и железо. После завершения строительства дома необходимо будет сделать ряд подключений: канализационные и водопроводные трубы с кранами (кранами).Эта конкретная часть работ выполняется сантехниками, а электрические, газовые и другие соединения производятся электриками и т. Д.

4. Верны эти утверждения или нет? Если они ложные, скажите, почему. Используйте следующие фразы:

Я не могу согласиться с этим утверждением, потому что…

Напротив…

Я думаю…

На мой взгляд…

1. Некоторые дома построены из дерева, кирпича, камня и бетона.

2. Конструкция возводится инженерами.

3. Осматривать почву участка не нужно.

4. Пол выдерживает возложенные на него нагрузки.

5. Стены могут быть только сплошными.

6. Лестница состоит из ступенек.

7. Вся конструкция венчается потолком.

8. После завершения строительства выполняется ряд подключений.

5.Изучите текст и ответьте на следующие вопросы:

1. Что является первым этапом строительства дома?

2. Разнесены ли линии застройки после этого?

3. Значит, фундамент закладывается?

4. Когда начинается собственно строительство фундаментных стен?

5. Предоставляем ли мы анкерные подоконники после завершения фундаментных работ?

6. Какое из зданий требует крепления порогов?

7.Часть, от которой зависит устойчивость конструкции, называется каркасом?

8. Несет ли он возложенные на него нагрузки?

9. Как мы называем инструменты, используемые каменщиком?

10. Назовите основные инструменты, которыми пользуется штукатур?

11. Как разделены этажи?

12. Для чего предназначена лестница?

13. Чем венчает все сооружение?

14.Будет ли необходимость делать ряд подключений после завершения строительства дома?

6. Закончите эти предложения:

1. Для того, чтобы построить дом, необходимо тщательно … осмотреть участок и исследовать почву, чтобы ….

2. При разбивке линий застройки ….

3. Фундаментные работы завершены предоставлением ….

4. Фундаменты защищают полы и стены….

5. Устойчивость конструкции зависит от ….

6. Дизайнер решает, как … должны располагаться и располагаться.

.

Задание 1. Прочтите и устно переведите текст А.

Урок 1 Задание 1. Прочтите и устно переведите текст А. Текст A. Общие принципы конструкции Общие принципы строительства Здание должно выдерживать гравитацию и оставаться безопасным в течение всего расчетного срока службы. Каждое здание состоит из нескольких общих элементов: фундамента, полов, стен, крыши, окон и дверей, лестниц и пандусов, отделки поверхностей, услуг. Здание должно противостоять гравитации и надежности на протяжении всего срока службы. Каждое здание из нескольких общих элементов: фундаменты, полы, стены, крыша, окна и двери, лестницы и пандусы, отделка поверхностей, инженерные сети. Комплексный подход очень важен для успеха строительного проекта. Невозможно рассматривать выбор, например, окна без учета его взаимодействия со стеной, в которой оно должно быть расположено и закреплено. Для успеха проекта строительства очень важен комплексный подход. Невозможно выбор, например, окна без учета его взаимодействия со стенкой, в которой оно должно быть расположено и закреплено. Несущие конструкции из каменной кладки хорошо зарекомендовали себя в строительном секторе. Это зависит от навыков рабочих на стройплощадке и от навыков мокрых работ, например, кирпичной и штукатурной. Контроль качества зависит от качества наблюдения на месте. Возведение несущих стен методом каменной кладки хорошо известно в строительной отрасли. Оно зависит от навыков работников объекта и от вида строительных работ, например кирпичная кладка и штукатурка. Контроль качества зависит от руководства качества объекте. В типичной конструкции несущей стены основные нагрузки передаются на фундамент через внутреннюю несущую стену. Внешняя оболочка обеспечивает защиту от атмосферных воздействий и эстетическое качество. В типовой конструкции нагрузки несущие стены передаются на фундамент через внутреннюю нагрузку несущую стену. Наружный слой служит для обеспечения защиты от непогоды и эстетического качества. Каркасное строительство также имеет давнюю практику. Первые каркасы малоэтажных домов были деревянными. Позже появились железные и железобетонные рамы. Для малоэтажной застройки используются три основных материала: дерево, сталь и бетон.Каркасная конструкция лучше подходит для сборных конструкций и изготовления вне строительной площадки, чем несущая конструкция из кирпича. Используются сухие методы, и контроль качества упрощается, поскольку производственный процесс является повторяющимся, а большой объем работы выполняется в тщательно контролируемой среде. Операции на объекте связаны с правильным размещением и безопасным соединением отдельных компонентов. Каркасное строительство также продолжается в течение долгого времени.Первые каркасные малоэтажные здания были построены из древесины. Позже появились железо и железобетонные конструкции. Три основных материала, используемые для малоэтажных разработок это лес, сталь и бетон. Каркаскное строительство лучше подходит для индустриального строительства и производства за пределами участка, чем каменная стоечно-балочная конструкция. Используются сухие методы и контроль качества в таком случае, потому что повторяется производственный процесс, и большое количество работ выполняется в контролируемых условиях.Работники объекта изменены правильным размещением и подключением отдельных составных частей безопасным способом. Урок 2 Задание 1. Прочтите и устно переведите текст А. Текст A. Функции зданий Уровни зданий Есть ряд основополагающих принципов, которые мы должны учитывать, когда начинаем проектировать и строить здание. Существует ряд основополагающих принципов, которые мы должны рассмотреть, когда мы начинаем проектировать и возводить здания. Здания строятся, видоизменяются, модернизируются, восстанавливаются или сносятся по разным причинам. Все строительные проекты должны соответствовать требованиям к производительности. Основная функция здания — обеспечить укрытие от непогоды, контейнер для жизни, работы и игр. Основные функциональные требования включают: 1) укрытие, 2) безопасность, 3) безопасность и комфорт, 4) простоту использования и эксплуатация (функциональность), 5) простота обслуживания, периодического ремонта и замены, 6) возможность вторичного использования материалов и компонентов.Основная цель — обеспечить выполнение этих функций экономичным и безопасным способом с использованием наиболее подходящих доступных ресурсов. Здания строятся, изменяются, обновляются, восстанавливаются или сносятся различные по причинам. Все строительные проекты должны соответствовать требованиям производительности. Основная функция здания состоит в том, чтобы обеспечить защиту от нашей погоды, объект для проживания, работы и игры в нем. Основные функции включают в себя: 1). Жилище 2) защищенность 3) безопасность и комфорт, 4) легкость использования и эксплуатации (функциональность), 5) простота в обслуживании, периодическом ремонте и замене 6) способность перерабатывать материалы и компоненты.Основной целью использования этих функций экономичного и безопасного способа использования наиболее подходящих источников ресурсов. Характеристики здания будут определяться рядом взаимосвязанных факторов, установленных заказчиком, законодательством и обществом. Основными соображениями являются: 1) площадь, определяемая цифрой для площади и объема этажа, 2) тепловые и акустические характеристики, 3) срок службы здания и конкретных элементов здания, 4) стоимость строительства, стоимость использования и стоимость снос и вторичная переработка, 5) качество готового здания, 6) внешний вид готового здания. Производительность здания будет определяться рядом взаимосвязанных факторов, факторов клиентом, законодательством и обществом. Основными факторами являются: 1) пространство, определяемое показателями площади и объема, 2) тепловая и акустическая службы, 3) срок здания и конкретные элементы, 4) стоимость строительства, стоимость эксплуатации и стоимость сноса и утилизации, 5) качество готового здания, 6) возведение готового здания. Функциональные и эксплуатационные требования будут влиять на процесс проектирования, от первоначальных концепций до завершения деталей и производства информации (чертежей, графиков и спецификаций), на основе которых будет построено здание.Хорошая детализация поможет подрядчику собрать здание безопасно и экономично и будет способствовать долговечности и простоте использования здания на протяжении всего срока его службы. Функциональные и эксплуатационные требования будут исходить от процесса проектирования, первичных концепций до завершения деталей и стандартов производства информации (чертежи, графики и спецификации), из которых будет построено здание. Хорошо поможет построить безопасную систему строительных работ и конструкторам систем по его жизни. Урок 3 Читайте также: Рекомендуемые страницы: Поиск по сайту

Поиск по сайту:

.
