Прочность на сжатие кирпича: Прочность кирпича, марки, класс и предел прочности кирпича

Прочность кирпича, марки, класс и предел прочности кирпича

Выбирая строительный материал, необходимо обращать внимание на его главные технические характеристики, которые располагают к созданию комфортного и долговечного объекта. Прочность кирпича — один из показателей качества материала, позволяющий оценить, для каких целей он окажется наиболее актуальным. Разные виды кирпичных изделий применяются в различных сферах строительства, и марка прочности нередко является определяющим фактором при выборе материала.

Прочность стены определяется следующими нюансами:

• Прочность кирпича на сжатие является способностью изделия выдерживать нагрузку и механическое воздействие, оказывая сопротивление и не проявляя признаков разрушения и деформации. Определить возможности материала в этом направлении просто — достаточно знать его марку, которая определяет предел прочности кирпича в соотношении килограммов на квадратный сантиметр при осуществлении воздействия на изделие.

  Средние показатели строительного кирпича: 75 кгс/см2 и его марка называется М75.

• На прочность кирпича и стены, которая выложена из него влияет и марка раствора. Она свидетельствует о давлении, оказываемом в килограммах на квадратный сантиметр при условии проявления нагрузки на кладку. К примеру, раствор марки М25 способен выдерживать воздействие в 25кгс/см2 и в зависимости от марки он позволит сделать стену более крепкой и устойчивой к повреждениям. Марка раствора увеличивается в соответствии с увеличением цемента в его составе. Чем больше марка раствора — тем выше и марка второго компонента. Так раствору М 200 подойдет цемент марки М 500.
• Для увеличения прочности кладки специалисты рекомендуют следить за равномерным заполнением цементным раствором строительных швов.

Чем выше прочность кирпича, который вы выбрали для строительства, тем более устойчивым к механическим воздействиям и повреждениям окажется строение, которое вы планируете возвести.

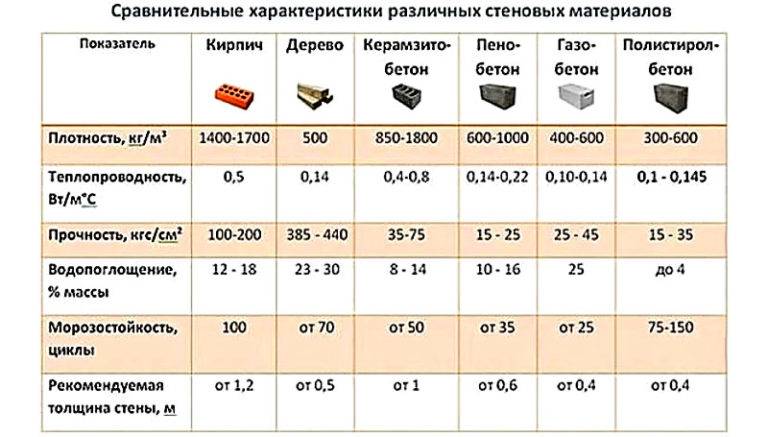

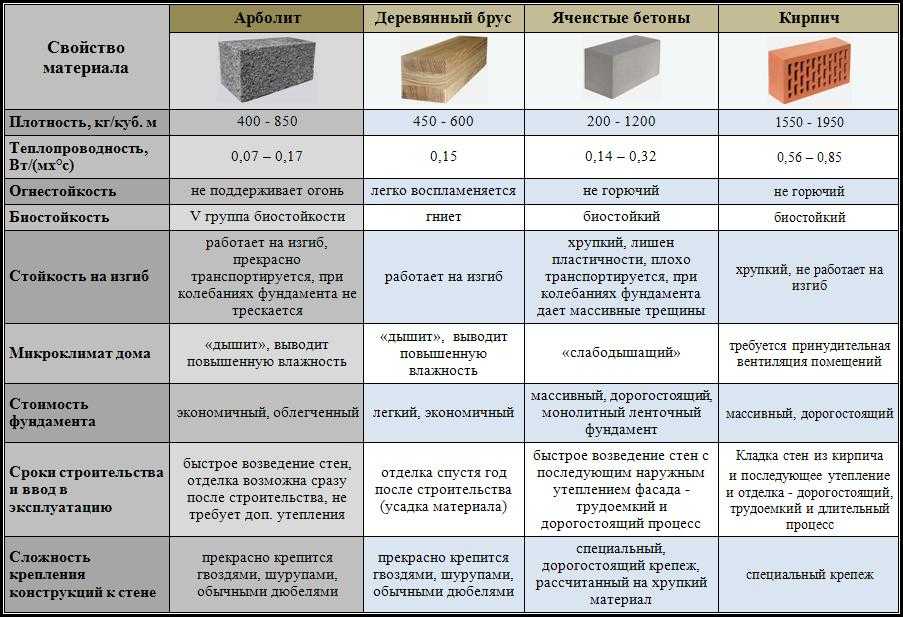

В современном строительстве используется весь спектр кирпичных изделий, которым отдают предпочтение при осуществлении кладки, мощении, облицовке, создании декоративных элементов интерьера. В зависимости от типа материала прочность кирпича может разниться.

• Силикатный кирпич изготавливают с использованием смеси песка и извести посредством парового воздействия в автоклаве. Его производство не занимает много времени и относительно не дорогое, а прочность полученного материала равна М200.
• Керамический кирпич создают из глиняной смеси в процессе обжига и в финале получается крепкое изделие, прочность которых несколько выше, чем у силикатных, М 300.
• Гиперпресованный кирпич имеет марку М 350 и собирает в своем составе цемент, ракушечник, известняк и добавки.
• Клинкерный кирпич обладает высокими показателями прочности и среди представителей материала этого типа можно найти те, которые обладают маркой М 1000, что позволяет использовать материал для мощения и в тех сферах, где он будет подвержен постоянному механическому воздействию.

Приобретая строительные материалы, интересуйтесь маркой их прочности, так как для выполнения различных задач этот показатель будет иметь большое значение. Строительство личного дома предполагает использование высокопрочных изделий, они же находят применение и в промышленности. Определение прочности кирпича производят посредством выбора 5 изделий из выпущенной партии, которые проверяют на устойчивость изгибу и сжатию, в результате чего, присваивают марки прочности кирпича.

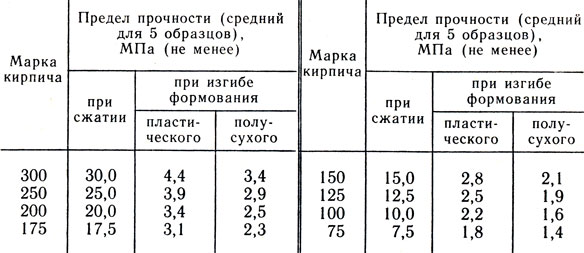

В зависимости от данных, полученных в процессе эксперимента, материалам может быть присвоена одна из восьми возможных марок. Среди них М75, М100, М125, М150, М200, М250 и М300. Планируя условия использования объекта, специалисты отдают предпочтение той или иной марке прочности кирпича. Например, для возведения малоэтажных домов с 2–3 этажами подходит материал с прочностью М100, а укладка фундамента и строительство высоток требует больших показателей: М150 и М200.

Отечественное законодательство четко описывает характеристики, которым должна соответствовать продукция, выпускаемая для строительства. Прочность кирпича по госту оговаривается в отдельных статьях и зависит от состава материала.

Существует ряд ситуаций, в которых сложно переоценить значение класса прочности кирпича. Речь идет об облицовке фасада здания. Приобретая облицовочный кирпич, стоит помнить, что он испытывает высокие ударные нагрузки и чаще подвергается механическому воздействию от ветра и морозов. Прочность также показывает способность изделия сопротивляться перепадам температур и не допускать поглощения влаги.

Для покупки высококачественного прочного кирпича, подходящего для строительства малоэтажных и высотных зданий, облицовки фасадов, укладки фундамента и мощения дорожек, обращайтесь в компанию «УниверсалСнаб»!

Марка прочности кирпича и плитки

Керамический кирпич и строительные блоки до сих пор остаются одним из самых распространенных в современном строительстве материалов.
Прочность – одна основных технических характеристик этого стройматериала, важнейший показатель его качества.

Строительный кирпич

Керамический облицовочный кирпич

Клинкер

Крупноформатные керамические блоки

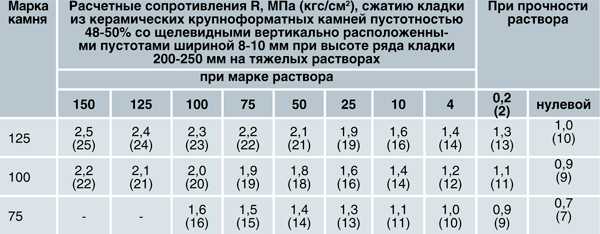

Также следует иметь в виду, что прочность стены будет зависеть не только от прочности кирпича, но также от марки прочности раствора и правильного выполнения кладки.

Мы всегда готовы помочь Вам в подборе кирпича для конкретного объекта. Вы можете позвонить нам по телефону (812) 337-20-90 для консультации или заехать в наш офис.

Также вы можете Заказать обратный звонок нашего специалиста

Прочность кирпича на сжатие в Н/мм2 и кг/см2

Прочность на сжатие/прочность кирпича на сжатие в Н/мм2 и кг/см2 Привет, ребята, в этой статье вы знаете о прочности на сжатие первоклассного кирпича и летучей золы кирпича в Н/мм2, кг/см2 и кН/м2, а также знать о прочности на сжатие теста кирпича.

Прочность на сжатие/прочность на раздавливание относится к способности определенного материала или элемента конструкции выдерживать нагрузки, которые уменьшают размер этого материала или элемента конструкции при воздействии. К верхней и нижней части испытуемого образца прикладывают усилие до тех пор, пока образец не сломается или не деформируется.

Как только деформация концентрируется в одном месте, пластическое течение прекращается и материал разрушается. Для пластичных металлов предел прочности при растяжении обычно является предпочтительным показателем для измерения и сравнения. Это связано с тем, что растягивающее напряжение измеряет силы, необходимые для разрыва материала, что лучше подходит для явления пластического течения.

Прочность на сжатие или прочность на раздавливание кирпича в фунтах на квадратный дюйм (фунты на квадратные дюймы)

В Соединенных Штатах, на основе британской системы измерения, обычных единиц США, прочность на сжатие или прочность на раздавливание кирпича измеряется в фунтах на квадратный дюйм (фунты на квадратные дюймы). Кирпичи бывают разных типов: кирпич первого класса, кирпич второго класса, кирпич 3-го класса, высушенный на солнце кирпич, кирпич из летучей золы, блок AAC и бетонный блок.

Как правило, прочность на сжатие или прочность на раздавливание кирпича находится в диапазоне от 1000 до 1500 фунтов на квадратный дюйм, как правило, прочность на сжатие кирпича 1-го класса составляет около 1493 фунта на квадратный дюйм, для обычных строительных кирпичей их прочность на сжатие составляет около 498 фунтов на квадратный дюйм, для кирпича второго класса их прочность на сжатие составляет около 996 фунтов на квадратный дюйм, для высушенного на солнце кирпича их прочность на сжатие составляет около 356 фунтов на квадратный дюйм, для зольного кирпича их прочность на сжатие составляет около 1422 фунтов на квадратный дюйм, а для блока AAC их прочность на сжатие составляет около 570 фунтов на квадратный дюйм.

Прочность на сжатие/прочность на раздавливание кирпича испытание рассчитывается по уравнению, F= P/A Где, F= Прочность на сжатие кирпича (в Н/мм2). P = максимальная нагрузка на кирпич (в Н). A = площадь поперечного сечения образца (в мм2).

Прочность кирпича на сжатие/раздавливание сильно варьируется и может варьироваться от 30 кг/см2 до 150 кг/см2.

Прочность кирпича на сжатие/раздавливание сильно варьируется и может варьироваться от 30 кг/см2 до 150 кг/см2. 105 кг/см2 для кирпича 1-го класса, 70 кг/см2 для кирпича 2-го класса, 15-25 кг/см2 для кирпича, высушенного на солнце, 90-100 кг/см2 для зольного кирпича и 30-40 кг/см2 для газобетонных блоков. .

Прочность на сжатие кирпича составляет: 1) прочность на сжатие кирпича обыкновенного строительного первого класса 105 кг/см2, 2) прочности на сжатие кирпича 2-го класса 70 кг/см2, 3) прочности на сжатие кирпича обыкновенного строительного 105 кг /см2, 4) прочность на сжатие кирпича, высушенного на солнце, 15 – 25 кг/см2, 5) прочность на сжатие зольного кирпича 90 – 100 кг/см2 и 6) прочность на сжатие газобетонных блоков – 30-40 кг/см2.

Прочность кирпича на сжатие/раздавливание, рассчитанная в Н/мм2, кг/см2 и кН/мм2.

Кирпичи из летучей золы  пригодны для использования в каменной кладке точно так же, как кирпичи из обычной обожженной глины  . На самом деле, кирпичи из золы-уноса в два раза прочнее обычных кирпичей из глины b , прочность на сжатие кирпича из золы-уноса составляет 120 кг/см2.

И для обожженного кирпича ручной работы, в то время как прочность на сжатие тяжелого кирпича машинного прессования (также называемого инженерным кирпичом) может достигать 450 кг/см2 и даже 500 кг/см2.

Кирпич многих типов включает кирпич первого класса, кирпич второго класса, кирпич третьего класса, высушенный на солнце кирпич, кирпич из летучей золы и газобетонные блоки.

Прочность на сжатие/раздавливание различных видов кирпича в кг/см2

● Обычный строительный кирпич – 35 кг/см2

● Кирпич второго сорта – 70 кг/см2

● Кирпич первого сорта – 105 кг/см2

● высушенный на солнце кирпич — 15 – 25 кг/см2

● зольные кирпичи — 90 – 100 кг/см2

● газобетонные блоки — 30-40 кг/см2.

Кирпич многих типов включает кирпич первого класса, кирпич второго класса, кирпич третьего класса, высушенный на солнце кирпич, кирпич из летучей золы и газобетонные блоки.

Как известно, 1 кг/см2 = 0,0981 Н/мм2, поэтому 35 кг/см2 = 35×0,0981 = 3,43 Н/мм2

Прочность на сжатие/раздавливание различных типов кирпича в Н/мм2

● Обычный строительный кирпич – 3,43 Н/мм2

● Кирпич второго сорта – 6,867 Н/мм2

● Кирпич первого сорта – 10,3 Н/мм2

● Кирпич, высушенный на солнце – 1,47 – 2,45 Н/мм2

● летучий ясеневый кирпич — 8,82 – 9,81 Н/мм2

● газобетонный блок — 2,943- 3,92 Н/мм2.

Кирпич многих типов включает кирпич первого класса, кирпич второго класса, кирпич третьего класса, высушенный на солнце кирпич, зольный кирпич и газобетонный блок.

Как мы знаем, 1 Н/мм2 = 1000 кН/м2, поэтому 3,43 Н/мм2 = 3,43×1000 = 3430 кН/м2

Прочность на сжатие/раздавливание различных типов кирпича выражается в кН/м2

● Обыкновенный строительный кирпич — 3430 кН/м2

● Кирпич второго сорта — 6867 кН/м2

● Кирпич первого сорта — 10300 кН/м2

● Кирпич, высушенный на солнце — 1470 – 2450 кН/м2

● Кирпич с летучей золой 2 —— 9810 кН/м2

● Газобетонный блок — 2943-3920кН/м2.

Кирпич первого класса используется для формирования кирпичной стены и подпорной стены в каменной кладке, они издают ясный звон, когда два кирпича ударяются друг о друга.

105 кг/см2 или (10,3 Н/мм2 и 10300 кН/м2) – прочность на сжатие/раздавливание кирпича 1 класса.

105 кг/см2 – минимальная прочность на сжатие/раздавливание кирпича первого класса.

Водопоглощение кирпича: Прочность кирпича снижается примерно на 25% при погружении в воду.

Водопоглощение кирпича после 24-часового погружения:>

Кирпич первого сорта — 20 %,

Кирпич второго сорта — 22 %,

Кирпич третьего сорта — 25 %.

Эти испытания (прочность кирпича на сжатие подробно описаны в соответствующих нормах, подготовленных и опубликованных Бюро Индийских Стандартов.

В этой статье мы даем только общее наиболее важные моменты этих тестов.

● Возьмите пять случайных образцов кирпичей и погрузите их в воду на 24 часа при комнатной температуре.

● Через 24 часа выньте их, дайте им стечь, а затем очистите от лишней воды. ‘

● Теперь заполните их крестовины (и любые другие пустоты) слоем стандартного раствора 1:1 (1 часть цемента и 1 часть песка).

Храните эти кирпичи во влажных мешках в течение 24 часов (для схватывания раствора).

● Положите кирпичи в воду на семь дней. (Это необходимо для того, чтобы раствор затвердел).

● Достаньте кирпичи из воды, дайте воде стечь и удалите лишнюю воду. После высыхания поверхности каждый кирпич испытывается на прочность при сжатии индивидуально.

● Поместите кирпич плашмя крестовиной вверх между двумя листами фанеры.

● Кирпич, отрегулированный таким образом между листами фанеры, помещается на станину машины для испытания кирпича на прочность при сжатии, и нагрузка прикладывается в осевом направлении с равномерной скоростью 140 кг/см2/мин. (Это очень важно).

● Обратите внимание на нагрузку, при которой кирпич выходит из строя (разбивается). Эта нагрузка (P) делится на площадь поперечного сечения (A) кирпича и дает прочность на сжатие F. пять кирпичей принимают за прочность на сжатие той партии кирпичей, которая представлена ​​испытуемыми образцами (а не всех кирпичей печи).

● Кирпич должен классифицироваться соответственно на основе прочности на сжатие, полученной, как указано выше.

# Резюме: Прочность на сжатие/прочность на раздавливание кирпича следующая:-
(i) Прочность на сжатие/прочность на раздавливание кирпича первого класса составляет 105 кг/см2.

(ii) Прочность на сжатие/раздавливание кирпича 2-го класса составляет 70 кг/см2.

(iii) Прочность на сжатие/прочность на раздавливание обычного строительного кирпича составляет 35 кг/см2.

(iv) Прочность на сжатие/раздавливание высушенного на солнце кирпича составляет от 15 до 25 кг/см2.

Кирпичи из летучей золы производятся путем смешивания карьерной пыли / речного песка, каменных заполнителей размером менее 6 мм, цемента и летучей золы (количество летучей золы будет составлять от 10% до 20% цемента).

Обычно необходимое количество цемента заменяется золой-уносом в количестве от 10% до 20%. Любой кирпич, содержащий цемент, увеличивает тепло внутри здания.

Пепельные кирпичи с штукатуркой с обеих сторон снова увеличивают тепло. Когда мы производим одну метрическую тонну цемента, также образуется такое же количество CO2 (диоксида углерода). Так мы загрязняем атмосферу.

Прочность на сжатие/прочность на раздавливание кирпича из зольной пыли, рассчитанная в кг/см2, кН/м2 и Н/мм2, их значения следующие:

● 90 – 100 кг/см2 или 8,82 – 9,81 Н/мм2 или 8820 – 9810 кН/м2 – прочность на сжатие/прочность на раздавливание зольного кирпича.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его типы и свойства

2) Расчет количества бетона для лестницы и его формула

Испытание кирпича на прочность при сжатии

🕑 Время чтения: 1 минута

Испытание кирпича на прочность при сжатии проводится для определения несущей способности кирпича при сжатии с помощью машины для испытаний на сжатие.

Кирпич обычно используется для возведения несущих стен, колонн и фундаментов. Эти несущие каменные конструкции испытывают в основном сжимающие нагрузки. Таким образом, важно знать прочность кирпича на сжатие, чтобы проверить его пригодность для строительства.

Устройство, отбор проб, процедура и расчеты для определения прочности кирпича на сжатие обсуждаются ниже.

Contents:

• Compressive Strength Test on Bricks
  • Apparatus
  • Specimens
  • Sampling of Bricks
  • Procedure of Compressive Strength Test on Bricks
  • Calculation
  • Result
  • Specifications of Bricks
  • Classification of Bricks based on Прочность на сжатие

Машина для испытаний на сжатие, сжимающая плита которой должна иметь шаровое гнездо в виде части сферы, центр которой совпадает с центром плиты.

Необходимо взять три количества целых кирпичей из собранного образца. Размеры следует измерять с точностью до 1 мм.

Отбор образцов кирпича

Устранить наблюдаемые неровности лежащих граней кирпича, чтобы получить две ровные параллельные грани путем шлифования. Погрузите кирпичи в воду комнатной температуры на 24 часа, затем извлеките образец и дайте стечь лишней влаге при комнатной температуре.

Заполнить крестовину и все пустоты в торцах заподлицо цементным раствором (1 цемент, 1 чистый крупный песок фракцией 3 мм и меньше). Хранить во влажных джутовых мешках в течение 24 часов с погружением в чистую воду на 3 дня. Удалите и вытрите все следы влаги.

1. Поместите образец плоской стороной горизонтально и заполненной раствором стороной вверх между плитами испытательной машины.
2. Прилагайте осевую нагрузку с равномерной скоростью 14 Н/мм ² (140 кг/см ² ) в минуту до тех пор, пока не произойдет разрушение, и отметьте максимальную нагрузку при разрушении.
3. Нагрузка при разрушении – это максимальная нагрузка, при которой образец не дает дальнейшего увеличения показаний индикатора на испытательной машине.

Расчет

Прочность кирпича на сжатие = Максимальная нагрузка при разрушении (Н)/Средняя площадь поверхности основания (мм ² )

Необходимо указать средний результат.

Расчет диапазона

Максимальная прочность на сжатие =

Площадь контакта =

Максимальная ожидаемая нагрузка =

Диапазон, который необходимо выбрать ………………. ..

Средняя прочность на сжатие данных кирпичей =…………. Н/мм ²

Спецификации кирпичей

Ориентирование кирпичей общего глиня mm) Height (mm) 190 90 90 190 90 40

Обыкновенная обожженная глина классифицируется по средней прочности на сжатие, как указано в табл.
