Прочность цсп: ЦСП (цементно-стружечная плита) — технические характеристики

ГОСТ 26816-86 Плиты цементностружечные. Технические условия, ГОСТ от 30 декабря 1985 года №26816-86

ГОСТ 26816-86

Группа Ж35

ПЛИТЫ ЦЕМЕНТНО-СТРУЖЕЧНЫЕ

Технические условия

Cement-bonded wood boards. Specifications

ОКП 55 3721

Дата введения 1986-07-01

1. РАЗРАБОТАН

Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

Центральным научно-исследовательским институтом строительных конструкций имени В.А.Кучеренко Госстроя СССР

ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 30.12.85 N 284

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

________________
* Документ в информационных продуктах не содержится.

5. ПЕРЕИЗДАНИЕ


Настоящий стандарт распространяется на цементно-стружечные плиты (далее — плиты), изготовленные прессованием древесных частиц с цементным вяжущим и химическими добавками.

Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и др. строительных изделий.

1. МАРКИ И РАЗМЕРЫ

1.1. Плиты в зависимости от уровня физико-механических свойств подразделяются на две марки: ЦСП-1 и ЦСП-2.

1.2. Размеры плит и их предельные отклонения должны соответствовать указанным в табл. 1.

Таблица 1

мм

________________
* Градация через 2 мм.

Примечания:

1. Плиты шириной 1250 мм разрешается изготовлять на оборудовании, установленном до введения в действие настоящего стандарта. Изготовление плит других размеров по длине и ширине допускается по согласованию изготовителя с потребителем, с градацией через 25 мм, в пределах технической возможности оборудования, устанавливаемой технологическим регламентом.

2. Предельные отклонения по толщине приведены для нешлифованных плит. Предельные отклонения для шлифованных плит — ±0,3 мм.

1.3. Условное обозначение плит должно состоять из марки, размеров по длине, ширине, толщине и обозначения настоящего стандарта.

Пример условного обозначения цементностружечной плиты марки ЦСП-1 размерами 3200х1200х8 мм:

ЦСП-1 3200х1200х8 ГОСТ 26816-86

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Плиты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Плиты должны иметь прямые углы.

Разность длин диагоналей по пласти не должна превышать 0,2% длины плиты.

2.3. Отклонение от плоскостности для плит марки ЦСП-1 — не более 0,8 мм, для плит марки ЦСП-2 — не более 1,0 мм.

2.4. Отклонение от прямолинейности кромок плит, измеренное на отдельных отрезках длиной 1000 мм, не должно быть более 1 мм.

2.5. По физико-механическим свойствам плиты должны соответствовать нормам, указанным в табл.2.

Таблица 2

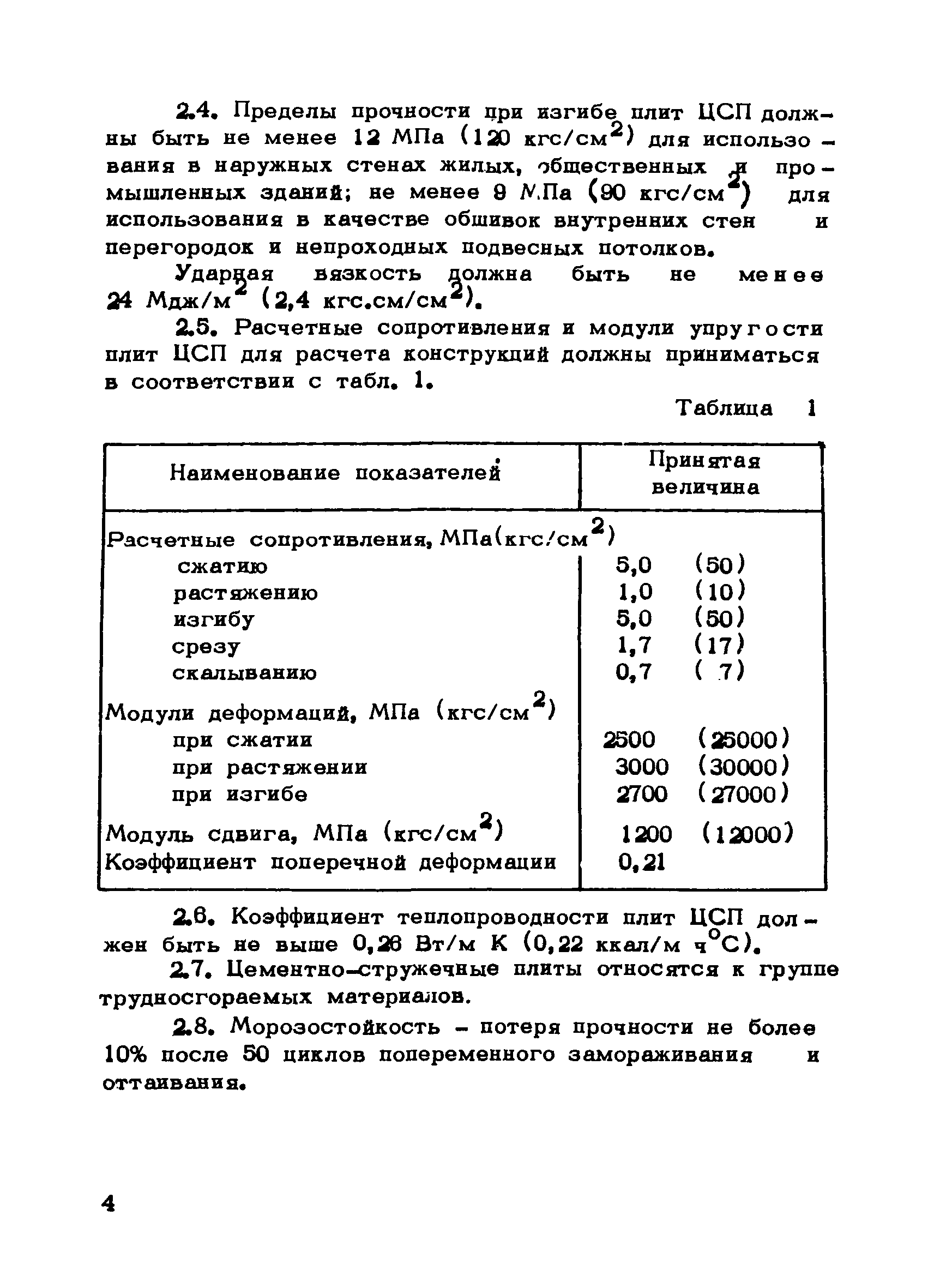

Справочные показатели физико-механических свойств плит приведены в приложении 1.

2.6. Требования к качеству древесины для производства плит приведены в приложении 2.

2.7. По качеству поверхности плиты должны соответствовать нормам, указанным в табл.3.

Таблица 3

2. 8. В плитах не допускаются расслоения по толщине, посторонние включения и механические повреждения.

2.9. Требования, предъявляемые настоящим стандартом к плитам марки ЦСП-1, соответствуют высшей категории качества.

3. ПРАВИЛА ПРИЕМКИ

3.1. Плиты предъявляют к приемке партиями. Партией считают число плит одной марки и размеров, изготовленных по одному технологическому режиму в течение одной смены и оформленных одним документом о качестве.

3.2 Испытания плит по показателям, приведенным в пп.1.2, 2.2-2.5, 2.7 (за исключением прочности при растяжении перпендикулярно к пласти плиты), являются приемосдаточными. Испытания прочности плит перпендикулярно к пласти плиты являются периодическими. Периодичность испытаний — один раз в месяц, а также в случаях изменения технологического режима.

3.3. Для контроля размеров и качества поверхности плит от партии отбирают 5% плит, но не менее 10 шт.

Для испытаний физико-механических свойств от партии отбирают:

— три плиты — при объеме партии до 500 шт.;

— четыре плиты » » » от 500 до 1200 шт.;

— пять плит » » » 1200 шт. и более.

3.4 Партию принимают, если:

— все контролируемые плиты по отклонениям от прямоугольности, прямолинейности, плоскостности и качеству поверхности соответствуют требованиям пп.2.2-2.4, 2.7;

— откл. значений длины, ширины и толщины не более предельных отклонений, указанных в п.1.2;

— среднее арифметическое значение показателей физико-механических свойств испытанных образцов по каждой плите соответствует требованиям п.2.5.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Аппаратура и материалы

4.1.1. Испытательная машина по ГОСТ 28840 с погрешностью измерения нагрузки не более 1%.

4.1.2. Испытательное устройство для определения прочности плит при изгибе, состоящее из двух параллельных опор с цилиндрической поверхностью, которые перемещают в горизонтальной плоскости, и ножа с цилиндрической поверхностью, расположенного параллельно опорам на равном расстоянии от них. Нож через самоцентрирующее устройство (типа карданного шарнира) соединяют с неподвижным захватом, а опоры жестко соединяют с подвижным захватом испытательной машины.

Длина опор и ножа — не менее 80 мм.

Диаметр цилиндрической части опор и ножа должен быть равен:

(30±0,5) мм — для образцов толщиной до 20 мм;

(50±0,5) мм » » » 20 мм и более.

4.1.3. Испытательное устройство для определения прочности при растяжении перпендикулярно к пласти плиты, состоящее из двух захватов для передачи растягивающего усилия образцу, связанных через самоцентрирующие устройства (типа карданного шарнира) с захватами испытательной машины (черт.1).

Допускается применение других видов захватов, обеспечивающих направление нагрузки перпендикулярно к плоскости образца.

Колодки из древесины твердых пород влажностью не более 12%, металла, лигнофоля или ЦСП плотностью не менее 1200 кг/м. Размеры колодок: длина (65,0±0,5) мм, ширина (50±0,5) мм и высота не менее 16 мм. Волокна древесины должны быть параллельны длинной стороне колодок.

Колодки наклеивают на пласти образца.

Прочность приклейки колодок к поверхности образца должна обеспечивать разрушение по ЦСП (образцу).

4.1.4. Приспособление для определения глубины дефектов на поверхности плит, состоящее из индикатора часового типа марки ИЧ-10 по ГОСТ 577, закрепленного на металлической скобе с двумя плоскими опорными поверхностями.

1 — карданный шарнир; 2 — образец; 3 — захваты; 4 — колодки

Черт.1

Установку шкалы индикатора в нулевое положение, соответствующее плоскости опорных поверхностей скобы, осуществляют при помощи поверочной линейки по ГОСТ 8026, поверочной плиты по ГОСТ 10905 или стеклянной пластинки по ТУ 3-3.2122.

Ход штока индикатора в обе стороны от опорной плоскости должен быть не менее 3 мм.

4.1.5. Весы по ГОСТ 24104 с погрешностью взвешивания не более 0,1 г.

4.1.6. Приборы для измерения толщины образцов с ценой деления 0,01 мм: микрометр по ГОСТ 6507 или индикаторный толщиномер по ГОСТ 11358.

4.1.7. Штангенциркуль по ГОСТ 166 с ценой деления не более 0,1 мм, набор щупов N 4 по НТД.

4.1.8. Измерительная металлическая линейка по ГОСТ 427 с ценой деления 1 мм, поверочная линейка по ГОСТ 8026 длиной 1000 мм.

4.1.9. Измерительная металлическая рулетка по ГОСТ 7502 с ценой деления 1 мм.

4.1.10. Сушильный шкаф, обеспечивающий поддержание температуры (103±2)°С.

4.1.11. Эксикатор по ГОСТ 25336.

4.1.12. Гигроскопическое вещество: хлористый кальций по НТД или серная кислота по ГОСТ 4204 концентрацией не менее 94%.

Периодичность смены гигроскопического вещества — не реже одного раза в неделю.

4. 1.13. Сосуд для воды с термостатом, обеспечивающим постоянную температуру (20±1)°С, и с устройством в виде решетки из проволоки, позволяющим удерживать под водой в вертикальном положении образцы для определения водопоглощения и разбухания по толщине.

4.1.14. Питьевая вода по ГОСТ 2874.

4.1.15. Фильтровальная бумага по ГОСТ 12026.

4.2. Отбор образцов и подготовка к испытаниям

4.2.1. Для испытаний физико-механических свойств из каждой отобранной плиты вырезают образцы, размеры и число которых соответствуют указанным в табл.4.

Таблица 4

4.2.2. Для отбора образцов из плиты на расстоянии 150 мм от поперечной кромки вырезают заготовку шириной 650 мм и длиной, равной ширине плиты, используемую в качестве образца для определения отклонения от плоскостности, из которого в дальнейшем вырезают полосы в зависимости от размеров образцов.

Из полос вырезают образцы, равномерно расположенные по ширине плиты с минимальным расстоянием 40 мм между образцами, предназначенными для определения одного показателя (см. приложение 3).

4.2.3. Образцы должны иметь прямые параллельные кромки и прямые углы.

Предельные отклонения от номинальных размеров образца по длине и ширине ±0,5 мм.

Предельные отклонения по длине образца для определения предела прочности при изгибе ±2 мм.

На образцах не допускаются сколы кромок и выкрашивание углов, вмятины.

4.2.4. Все образцы, кроме образцов для определения влажности, перед испытаниями следует выдерживать (кондиционировать) при температуре (20±2)°С и относительной влажности воздуха (65±5)% до момента достижения постоянной массы (равновесной влажности).

Массу образца считают постоянной, если при двух очередных взвешиваниях, проведенных с промежутком 24 ч, разность массы не превышает 0,1%.

4. 2.5. За толщину образца принимают среднее арифметическое значение результатов измерения в четырех точках, расположенных по углам образца на расстоянии 25 мм от кромок.

Измерения проводят микрометром или толщиномером с погрешностью не более 0,01 мм.

4.3. Проведение испытаний

4.3.1. Длину и ширину плиты измеряют по четырем сторонам параллельно кромкам на расстоянии от них 50-100 мм металлической измерительной рулеткой с погрешностью не более 1 мм. Каждый результат измерений должен соответствовать требованиям п.1.2.

За длину или ширину плиты принимают среднее арифметическое значение результатов измерений по двум сторонам.

4.3.2. Длины диагоналей плиты измеряют металлической измерительной рулеткой с погрешностью не более 1 мм.

Разность длин диагоналей вычисляют с точностью 1 мм.

Отклонение от прямолинейности определяют металлической поверочной линейкой и набором щупов на каждой кромке плиты.

Отклонение от плоскостности определяют при помощи набора щупов замером наибольшего зазора на образце размером 1200650 мм, установленном на эталонной поверхности.

4.3.3. Толщину плиты измеряют в шести точках, расположенных на расстоянии 50 мм от кромок: по одной в середине коротких сторон и по две на расстоянии друг от друга, равном одной трети длины плиты по длинным сторонам.

Измерения проводят индикаторным толщиномером или штангенциркулем с погрешностью не более 0,1 мм. Каждый результат измерений должен соответствовать требованиям п.1.2.

За толщину плиты принимают среднее арифметическое значение результатов измерений в шести точках.

4.3.4. Внешний вид плит контролируют визуально.

Шероховатость контролируют сравнением с эталонами.

Линейные размеры дефектов поверхности плит измеряют металлической измерительной линейкой с погрешностью не более 1 мм.

Глубину дефектов на поверхности плит измеряют с помощью приспособления (п. 4.1.4) с погрешностью не более 0,1 мм.

4.3.5. Определение плотности

4.3.5.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их длину, ширину и толщину. Каждый результат измерений должен соответствовать требованиям п.4.2.3.

4.3.5.2. За длину и ширину образца принимают среднее арифметическое значение результатов измерений по двум параллельным сторонам.

Измерения проводят штангенциркулем с погрешностью не более 0,1 мм.

4.3.5.3. Плотность образца (), кг/м вычисляют с точностью не менее 10 кг/м по формуле

, (1)

где — масса образца, г;

— длина образца, см;

— ширина образца, см;

— толщина образца, см.

4.3.6. Определение водопоглощения и разбухания по толщине

4.3.6.1. Образцы после кондиционирования не позднее чем через 0,5 ч взвешивают с погрешностью не более 0,1 г и определяют их толщину по п. 4.2.5.

4.3.6.2. Образцы погружают в вертикальном положении в сосуд с водой, при этом образцы не должны соприкасаться друг с другом, а также с дном и боковыми стенками сосуда.

Образцы должны находиться на расстоянии (20±2) мм ниже уровня поверхности воды.

Температура воды должна быть (20±1) °С. Время выдержки образцов в воде должно быть 24 ч±15 мин.

4.3.6.3. После выдержки образцы извлекают из воды и складывают в стопы в горизонтальном положении, прокладывая их листами фильтровальной бумаги для удаления избытка воды.

На стопку образцов накладывают квадратную плиту — груз массой (500±50) г. Через 30 с груз снимают и удаляют фильтровальную бумагу.

4.3.6.4. Образцы не позднее чем через 10 мин после извлечения из воды взвешивают и определяют их толщину в соответствии с п.4.2.5.

4.3.6.5. Разбухание по толщине образца () вычисляют с точностью не менее 0,1% по формуле

, (2)

где — толщина образца до увлажнения, мм;

— толщина образца после увлажнения, мм.

4.3.6.6. Водопоглощение образца ()* в процентах вычисляют с точностью не менее 0,1% по формуле

, (3)*

где — масса образца до увлажнения, г;

— масса образца после увлажнения, г.
________________
* Обозначение величины в тексте и формуле соответствует оригиналу. — Примечание изготовителя базы данных.

4.3.7. Определение влажности

4.3.7.1. Образцы взвешивают после отбора с погрешностью не более 0,01 г, после чего помещают их в сушильный шкаф и высушивают при температуре (103±2)°С до постоянной массы.

Массу образца считают постоянной, если разность между двумя последовательными взвешиваниями не превышает 0,1% массы. Первое взвешивание проводят через 4 ч, далее через 2 ч.

4.3.7.2. Высушенные образцы охлаждают в эксикаторе гигроскопическим веществом и взвешивают с той же погрешностью.

4. 3.7.3. Влажность образца () в процентах вычисляют с точностью не менее 0,1% по формуле

, (4)

где — масса образца до сушки, г;

— масса образца после сушки, г.

4.3.8. Определение прочности при изгибе

4.3.8.1. У образцов после кондиционирования определяют ширину и толщину.

Ширину образца измеряют по его поперечной оси штангенциркулем с погрешностью не более 0,1 мм.

Толщину образца измеряют на середине его длины в двух точках, на расстоянии 25 мм от продольных кромок.

Измерения проводят микрометром или толщиномером с погрешностью не более 0,01 мм.

За толщину образца принимают среднее арифметическое значение результатов измерений в двух точках.

4.3.8.2. У испытательного устройства устанавливают опоры на расстоянии, равном 25-кратной номинальной толщине плиты, но не более 400 мм, с погрешностью не более ±1 мм.

4.3.8.3. Образец укладывают на опоры так, чтобы продольная ось была перпендикулярна к опорам, а поперечная ось параллельна оси ножа (черт.2) и проводят равномерное его нагружение, фиксируя разрушающую нагрузку.

Черт.2

Время действия равномерно возрастающей нагрузки на образец до полного его разрушения должно составлять (60±30) с.

Допускается нагружать образец со скоростью перемещения ножа (10±1) мм/мин.

4.3.8.4. Прочность при изгибе образца (), МПа, вычисляют с точностью до 0,5 МПа по формуле

, (5)

где — разрушающая нагрузка, Н;

— расстояние между опорами испытательной машины, мм;

— ширина образца, мм;

— толщина образца, мм.

4.3.9. Определение прочности при растяжении перпендикулярно к пласти плиты

4.3.9. 1. У образцов после кондиционирования определяют длину и ширину.

Длину и ширину образца измеряют по его поперечным осям штангенциркулем с погрешностью не более 0,1 мм.

4.3.9.2. Испытательный блок устанавливают в захватах на испытательной машине так, чтобы кромки образца были симметричны пазу захвата.

4.3.9.3. Нагрузки на образец должны возрастать равномерно в течение (60±15) с до разрушения образца или со скоростью перемещения подвижного захвата испытательной машины, равной 10 мм/мин.

4.3.9.4. Не учитывают результаты испытаний образцов, у которых расстояние от плоскости разрушения до плоскости клеевого шва составляет менее 1 мм, и проводят повторное испытание.

4.3.9.5. Прочность при растяжении перпендикулярно к пласти длины (), МПа, вычисляют с точностью до 0,01 МПа по формуле

, (6)

где — разрушающая нагрузка, Н;

— длина образца, мм;

— ширина образца, мм.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. На каждую плиту наносят маркировку, содержащую марку, толщину плиты, наименование или товарный знак предприятия-изготовителя, обозначение настоящего стандарта и дату выпуска.

Маркировку наносят на пласть или продольную кромку плиты.

5.2. Каждая отгружаемая партия плит должна сопровождаться документом о качестве, содержащим:

— наименование организации, в систему которой входит предприятие-изготовитель;

— наименование предприятия-изготовителя, его товарный знак и адрес;

— марку плит и размеры;

— количество плит в партии;

— дату изготовления плит и номер партии;

— результаты испытаний;

— обозначение настоящего стандарта.

5.3. Плиты должны храниться в закрытых помещениях в пачках толщиной не более 600 мм рассортированными по маркам и размерам.

Пачки плит укладывают горизонтально на ровные поддоны или деревянные бруски-прокладки прямоугольного сечения шириной не менее 80 мм, толщиной не менее 60 мм и длиной, меньшей ширины плиты не более чем на 200 мм.

Допустимая разность толщин прокладок, используемых для одной пачки, — 5 мм.

Бруски-прокладки должны быть уложены поперек плиты с интервалами не более 600 мм. Расстояние крайних прокладок от торцов плиты должны быть не более 200 мм.

Пачки плит при хранении допускается укладывать в штабеля высотой не более 4,5 м. При этом бруски-прокладки, разделяющие пачки, располагают в одних вертикальных плоскостях.

5.4. Плиты перевозят в горизонтальном положении в пачках всеми видами транспорта с обязательным предохранением от атмосферных осадков, механических повреждений и деформаций в соответствии с технической документацией, согласованной с соответствующими транспортными министерствами и потребителем.

5.5. При железнодорожных перевозках размещение и крепление пачек плит в транспортных средствах следует производить в соответствии с Техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения. Транспортирование плит должно осуществляться согласно действующим Правилам перевозки грузов. Транспортная маркировка — по ГОСТ 14192.

5.6. При поставке на экспорт плиты маркируют, упаковывают и транспортируют в соответствии с технической документацией внешнеторговых организаций.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие плит требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения, установленных стандартом.

Гарантийный срок хранения плит — 2 года со дня изготовления.

Приложение 1 (справочное). СПРАВОЧНЫЕ ПОКАЗАТЕЛИ ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ПЛИТ

Приложение 1
Справочное

Приложение 2 (рекомендуемое). ТРЕБОВАНИЯ К КАЧЕСТВУ ДРЕВЕСИНЫ ДЛЯ ПРОИЗВОДСТВА ПЛИТ

Приложение 2

Рекомендуемое

В качестве сырья для производства плит рекомендуется применение тонкомерной древесины хвойных пород по ГОСТ 9463 и древесины лиственных пород по ГОСТ 9462 не ниже 3-го сорта.

Смешение пород не рекомендуется.

Содержание гнили и коры в общей массе древесины определяется технологическим регламентом.

Приложение 3 (рекомендуемое). СХЕМЫ ОТБОРА ОБРАЗЦОВ ИЗ ПЛИТЫ ДЛЯ ПРИЕМО-СДАТОЧНЫХ И ПЕРИОДИЧЕСКИХ ИСПЫТАНИЙ

Приложение 3
Рекомендуемое

1 — образцы для определения плотности, разбухания по толщине за 24 ч и водопоглощения; 2 — образцы для определения влажности; 3 — образцы для определения предела прочности при изгибе; 4 — образцы для определения прочности при растяжении перпендикулярно к пласти плиты; adсd — образец для определения отклонения от плоскостности

Приложение 4 (справочное). МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ЦИКЛИЧЕСКИМ ТЕМПЕРАТУРНО-ВЛАЖНОСТНЫМ ВОЗДЕЙСТВИЯМ

Приложение 4
Справочное

Один цикл температурно-влажностных воздействий на образцы включает в себя следующие операции:

— образцы помещают на 18 ч в сосуд с водой, имеющей температуру (20±1)°С, таким образом, чтобы они были покрыты водой на 2-3 см;

— извлеченные из воды образцы помещают в сушильный шкаф, где их просушивают при температуре (60±5)°С с вентиляцией в течение 6 ч.

После 20 циклов перед испытаниями образцы кондиционируют в нормальных температурно-влажностных условиях до достижения исходной влажности (9±3)%.

Сравнение ЦСП и хризотилцементного листа « Асбестоцементные материалы ООО ГК «Техстрой»

Хризотилцементный лист и цементно-стружечная плита

Предлагаем Вам ознакомиться с фактами которые на стороне хризотилцементного листа:

1. Изменение геометрических параметров (толщины) при водонасыщении

Величина изменения толщины при водонасыщении, в %

2. Огнестойкость

На образцы воздействовали пламенем ацетилен-кислородной горелки температурой 2500-3000 С и замерили время до образования отверстия в образцах.

Хризотилцементный лист прожжен за 72 секунды

Лист ЦСП прожжен за 23 секунды

3. Стоимость и ее зависимость от прочностных характеристик.

Предел прочности при изгибе — одна из основных характеристик, определяющих прочность листового материала. Определение предела прочности при изгибе для обоих образцов материалов по ГОСТ 18124-2012 и ГОСТ 26816-2016 идентично.

ХЦЛ пресованный — 23 МПа
ХЦЛ непресованный — 18 МПа
ЦСП-1 (до 12 мм) — 12 МПа
ЦСП-2 (до 12 мм) — 9 МПа
При одинаковой толщине сравниваемых образцов (10 мм) минимально допустимый предел прочности при изгибе у ХЦЛ выше чем у ЦСП1 на 50 %, а по отношению к ЦСП2 на 100 %.
Если провести расчет по выше указанной формуле при одинаковой величине разрушающей нагрузки для обоих образцов материалов, толщина ХЦЛ может быть на 18 % меньше толщины ЦСП1 и, соответственно, на 29 % меньше толщины ЦСП2 (в среднем 23,5 %).

Вывод: при замене листа ЦСП на ХЦЛ с меньшей толщиной, чем указано в проекте, при одинаковом пределе прочности при изгибе, цена за квадратный метр листа ХЦЛ меньше цены за квадратный метр ЦСП на менее чем на 20%

Хризотилцементный лист

Цементно-стружечная плита

Плита цементно-стружечная: применение, технические характеристики, преимущества

Дата: 14 февраля 2017

Просмотров: 2663

Коментариев: 0

Строительные технологии развиваются с невиданной скоростью, предлагая все новые и новые решения для постройки уютных, долговечных и безопасных зданий. Над разработкой технологий, позволяющих быстро и без усилий возводить жилье, в котором было бы комфортно и тепло, работают целые институты.

Цементно-стружечные плиты представляют собой качественный материал, сочетающий в себе выгодные особенности цемента и древесины

При этом особое внимание уделяется строительным материалам, так как от этого качество и скорость постройки зависит напрямую. Современные стандарты качества ставят перед строительными материалами жесткие требования – они должны быть безопасными для здоровья человека и предлагать характеристики, необходимые для решения задач, которые перед ними ставятся. На протяжении последних десятилетий строительные технологии шагнули далеко вперед, предложив множество способов возведения зданий. Стали использовать новые теплоизолирующие материалы, средства для внутренней и внешней отделки, гидроизолирующие и клеящие материалы.

Одним из ярких примеров стройматериала, без которого сложно представить современное строительство, стала цементно-стружечная плита (ЦСП). Это недорогой плитный материал, который характеризуется рядом свойств, делающих его незаменимым в строительстве, благодаря чему его популярность и востребованность сложно переоценить.

Изготовленная из древесной стружки, портландцемента и минерализующих добавок, цементно-стружечная плита свое применение получила в самых различных областях строительной отрасли

Особенности стройматериала

Цементно-стружечная (ЦСП) плита изготавливается из древесных стружек, цемента, воды и специальных добавок – сульфата алюминия и жидкого стекла. Древесина в составе нужна для повышения тепло- и звукоизолирующих качеств, а также для хорошей обрабатываемости. Цементная составляющая помогает предотвратить опасность повреждения грызунами и насекомыми, а также избежать вероятности возгорания. Добавочные присадки нужны для минерализации стружек.

Стружечно-цементные плиты представляют собой материал серого цвета с гладкой однородной структурой. Они монолитны и лишены слоев. Благодаря этому не имеет значения, как расположена ЦСП-плита, и в каком направлении прилагать к ней нагрузку. Специальные добавки делают древесину устойчивой к оплесневению и гниению – такой материал спокойно переносит воздействие влаги и способен прослужить много лет.

Ниже приводим технические характеристики, которыми отличаются цементно-стружечные плиты:

• высокая плотность, которая составляет 1,1 – 1,4 т/м³;
• устойчивость к воздействию мороза составляет 50 циклов;
• огнеупорные качества характеризуются периодом в 50 минут;
• низкий показатель гигроскопичности – 16% за 24 часа;
• низкая теплопроводность;
• высокая прочность на изгиб, которая составляет 7-12 Мпа;
• разбухание не более 5% за 24 часа.

Благодаря таким важным свойствам, как прочность, долговечность и безопасность, цементно-стружечная плита является достаточно распространенным материалом

Хорошая устойчивость к воздействию влаги говорит о том, что плита ЦСП для наружных отделочных работ подходит идеально. Однако применение ЦСП возможно в более широких масштабах – все это благодаря нижеуказанным свойствам:

• хорошая обрабатываемость;
• влагостойкость;
• теплоизоляционные свойства;
• звукоизолирующие свойства;
• устойчивость к перепадам температур;
• прочность к изгибающим нагрузкам;
• огнестойкость;
• упругость;
• высокая экологичность;
• долговечность;
• износостойкость и надежность;
• однородность структуры;
• возможность одинаково воспринимать нагрузки в любом направлении;
• доступная стоимость;
• возможность покраски, штукатурки, оклейки пленкой и т. п.

Благодаря перечисленным свойствам цементостружечная плитка широко используется в строительных работах у нас и в странах Европы. Доступность и высокие эксплуатационные свойства, которыми характеризуются стружечно-цементные плиты, обеспечивают невысокую себестоимость и высокое качество постройки.

Данный материал изготовляется в заводских условиях при соблюдении достаточно серьезных требований, чтобы конечный продукт соответствовал ГОСТу

Сфера применения

Как упоминалось выше, сфера применения ЦСП достаточно широка, благодаря низкой стоимости и отличным техническим характеристикам, которые делают цементно-стружечные плиты пригодными для широкого перечня работ.

Устойчивость к воздействию влаги и хорошая переносимость температурных перепадов являются хорошим поводом использовать ЦСП для стен при внутренних и наружных отделочных работах. ЦСП-плита не растрескивается от жары и мороза, хорошо удерживает тепло, обладает звукоизоляционными возможностями, поэтому в каркасном строительстве используют ЦСП для стен – из них делают внутреннюю и внешнюю поверхность, которая монтируется на каркас.

Мультифункциональная плита находит свое широкое применение в сборных конструкциях

Сначала из металла или деревянного бруса возводят каркас, на который потом крепится ЦСП-плита. Ею же облицовываются ригели и колонны – крепление осуществляется оцинкованными гвоздями, шурупами, саморезами. Расстояние между внутренней и внешней стенкой заполняют минеральной ватой, пеноплексом или другим видом утеплителя, чтобы добиться требуемого уровня теплоиизоляции.

В некоторых случаях, когда речь идет о складском помещении или о здании в климатическом поясе, где нет сильных холодов, для сохранения тепла достаточно характеристик самого материала и воздушной прослойки между внутренней и внешней стенкой.

Цементно-стружечные плиты также применяются для внешней обшивки частных домов и малоэтажных зданий

Во внутренней отделке домов ЦСП также используют очень широко, поскольку они экологичны и безопасны для здоровья. Для этой категории работ выпускают специальные марки, которые предназначены для определенной температуры и уровня влажности – в классификации указывают три типа помещений:

• сухой;
• нормальный;
• влажный.

Цементно-стружечные плиты широко используют для выравнивания стен. Крепят их на деревянную или металлическую обрешетку гвоздями, шурупами или саморезами. В некоторых случаях для закрепления применяют клеящие составы и мастики. ЦСП-плита удобна тем, что ее можно без проблем окрашивать, оклеивать обоями, штукатурить и т.п. Кроме того, она ощутимо снижает вероятность возгорания дома.

Подобный материал обладает устойчивостью к плесни и грибкам

Внутренние перегородки из цементно-стружечного материала часто устанавливают там, где есть основания опасаться чрезмерного воздействия влаги – в ванных комнатах, санузлах, прачечных и т.п. При этом кромки нужно покрыть гидрофобным раствором, а поверхность рекомендуется выкрасить влагоустойчивой краской.

Из цементно-стружечных плит делают несъемную опалубку для заливки фундамента – из них получается своего рода облицовка. Это недорогое архитектурное решение, которое красиво смотрится, увеличивая прочность фундамента и сокращая сроки выполнения работ.

Кроме того, ЦСП-плиты используют в следующих сферах:

• производство подоконников;
• облицовка каминов, вентиляционных труб и дымоходов;
• ограждение балконов, лоджий;
• обшивка металлических дверей;
• изготовление столешниц и т.п.

Устройство пола и кровли

Прочность, низкий коэффициент теплопроводности, влагостойкость и хорошая обрабатываемость позволяют широко использовать цементно-стружечные плиты для пола. Применение для пола осуществляют двумя методами кладки:

• На лаги.
• На земляную поверхность.

Плиты ЦСП для пола позволяют выровнять поверхность, сделать подкладку под теплый пол, основание под пол с лицевым слоем. Применение для пола цементно-стружечных материалов позволяет сильно сократить сроки выполнения работы и снизить финансовые расходы.

При возведении кровли цементно-стружечный плитный слой заменяет собой ДСП, который применяли до недавних пор для теплоизолирующего пирога. При этом важно позаботиться о гидроизолирующем слое, поскольку, несмотря на влагоустойчивость, ЦСП разбухает при затекании воды. Чтобы этого избежать, выполняют прокладку из плотного полиэтилена или рубероида.

Цементно стружечная плита абсолютно безопасный материал, поэтому этот материал можно использовать для создания качественного пола

Преимущества

Столь широкая сфера применения стружечно-цементных плиток объясняется целым рядом преимуществ, которые отличают их от других стройматериалов:

• низкая стоимость;
• полное соответствие ГОСТам, наличие сертификационной документации;
• отсутствие вредных добавок, которые могут повредить здоровью человека;
• строгое соответствие требованиям влагостойкости, морозостойкости, прочности и т. п.;
• пригодность к покраске, оштукатуриванию, оклейке обоями и т.п.;
• отличная обрабатываемость;
• высокие шумоизолирующие показатели.

Основным направлением является внутренняя отделка помещений

При небольших финансовых затратах при помощи ЦСП за короткий срок можно построить комфортный, прочный и долговечный жилой дом.

Заключение

Цементно-стружечные плитные блоки благодаря уникальному набору свойств активно используются в различных сферах современного строительства. Они подходят для решения самых разных задач – возведение каркасных зданий, устройство внешних и внутренних стен и перегородок, отделка каминов и дымоходов и т.п.

Такие плитные блоки отличаются гладкой поверхностью, монолитной однородной структурой и хорошей обрабатываемостью. Выравнивание и настилка полов, теплоизоляция помещений, сооружение кровли – все это возможно с помощью ЦСП. Очень удобно то, что технология обработки и крепежа таких плиток предельно проста, что позволяет работать с ними людям без строительных знаний и навыков.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Strict CSP — Политика безопасности контента

может помочь защитить ваше приложение от XSS, но для того, чтобы он был эффективным, вам необходимо определить безопасную политику. Получить реальную ценность из CSP ваша политика должна предотвращать выполнение ненадежных скрипты; на этой странице описывается, как этого добиться с помощью подхода, называемого строгий CSP . Это рекомендуемый способ использования CSP.

Принятие строгой политики

Чтобы включить строгую политику CSP, большинству приложений потребуется выполнить следующие изменений:

• Добавить атрибут nonce ко всем элементам

  Пример политики CSP

  Строгая политика качества продукции, подходящая для большинства приложений:

  Политика безопасности контента:
    объект-src 'нет';
    script-src 'nonce- {random}' 'unsafe-inline' unsafe-eval '' strict-dynamic 'https: http :;
    base-uri 'нет';
    report-uri https://your-report-collector. example.com/


  Давайте посмотрим на свойства этой политики в интерпретации современного браузера:

  • object-src 'none' Запрещает выборку и выполнение ресурсов плагина встроен с использованием тегов
