Пристройка нового фундамента к старому своими руками: технология соединения

Содержание:

1. Сложности при соединении оснований
2. Жёсткий способ соединения фундаментов
3. Соединение фундаментов с использованием деформационного шва
4. Строительство столбчатого фундамента для пристройки
5. Ленточный фундамент для деревянной пристройки
6. Лучший материал для пристройки
7. Видео о присоединении фундамента

Необходимость соединить старый и новый фундамент возникает при строительстве пристройки к уже существующему дому: это самый простой способ увеличить полезную площадь дома, если добиться прочного и надёжного соединения. Для пристроек могут использоваться разные типы оснований, и во всех случаях приходится выбирать правильный вариант соединения основания. Как пристроить новый фундамент к старому, и какие способы соединения могут использоваться при строительстве?

Сложности при соединении оснований

Ответов на вопрос, как правильно пристроить фундамент, может быть несколько, так как выбор конкретных решений напрямую зависит от самого дома. Если вы собираетесь делать пристройку в только что построенном своими руками здании, связка фундаментов будет не такой, как при присоединении пристройки к старому дому. Рассмотрим основные варианты связок:

• Если здание было построено давно, оно успело пройти все этапы усадки и прочно заняло своё место в грунте. В этом случае пристройку с ленточным или плитным основанием уместнее всего соединять жёсткой сцепкой – соединении на основе общего арматурного каркаса.

Оно создаётся путём просверливания отверстий в бетоне, и в них вставляются арматурные стержни. Такое решение используется не так часто, так как оно подходит только для непучинистых грунтов с высокой несущей способностью.

• Если дом только что закончен, и процессы усадки будут идти ещё несколько лет, потребуется строить новый независимый фундамент с деформационным швом. Он позволит соединить две части здания, но при этом обеспечить компенсацию любых воздействий во время усадки. Деформационный шов также служит теплоизолятором, дополнительно закрывая нижнюю часть дома от проникновения холода.

Второй вариант чаще всего используется на пучинистых грунтах, на которых трудно предугадать, как будет проходить усадка, и какое влияние она будет оказывать на основание дома. Построить пристройку с деформационным швом – значит, обезопасить её от трещин в основании, и она сможет прослужить очень долго.

Жёсткий способ соединения фундаментов

Если вы приобрели старый дом, желательно заранее как можно подробнее расспросить прежних владельцев обо всех особенностях и времени постройки дома. Сложнее всего, когда здание было построено очень давно, и за время службы успело сменить несколько хозяев. Будет трудно найти информацию о том, когда проводился капитальный ремонт фундамента, и какой тип основания использовался для этого сооружения.

Чтобы это проверить, копается траншея вдоль дома, после чего нужно оценить глубину заложения фундамента и определить его состояние. Если он ещё достаточно прочен, и ему нескоро потребуется ремонт, можно начинать подготовку к строительству новой комнаты. Подготавливаются чертежи с указанием размеров нового помещения, расположением дверей и окон, а также иной информацией.

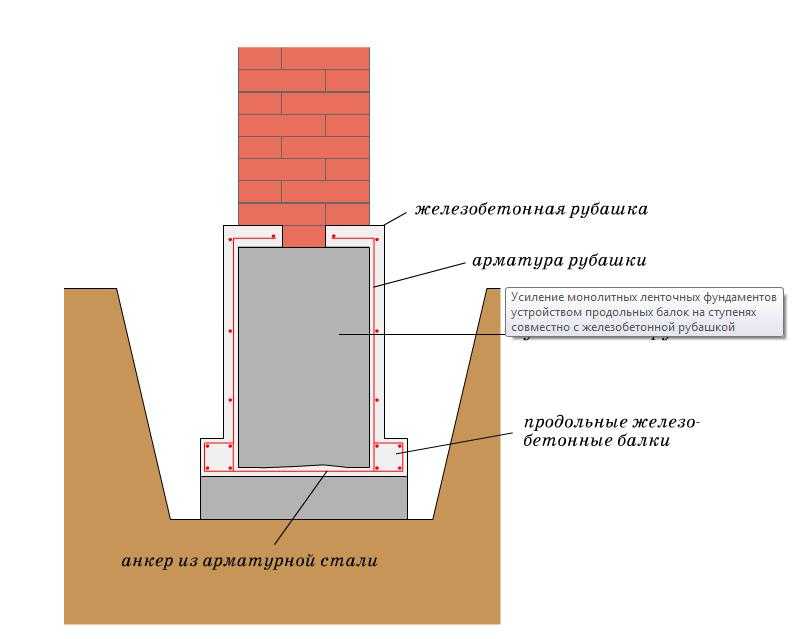

Чтобы обеспечить прочное соединение старого фундамента с новым, нужно сделать следующее:

1. В старом фундаменте сверлятся отверстия из расчёта 20 штук на квадратный метр. Диаметр отверстий должен на несколько миллиметров превышать диаметр арматуры, а глубина отверстий высчитывается по формуле: диаметр арматурного стержня нужно умножить на 35. В результате фундамент будет подготовлен к закладке новой арматуры.
2. Под новое основание копается котлован, после чего в него насыпается толстая песчаная «подушка» – утрамбованный слой, повышающий несущую способность фундамента. По краям котлована устанавливается опалубка, после чего можно укладывать арматурный каркас.

Арматурные штыри соединяются между собой специальной вязальной проволокой. Использовать сварку нежелательно, так как места скрепления металлических прутьев будут беззащитными перед коррозией.

3. Подготовленный каркас и опалубка заливаются бетоном. Важно, чтобы слой был цельным, в нём не должны присутствовать воздушные пустоты. Пространство между арматурой нужно протыкать палкой в нескольких местах, раствор также можно утрамбовать при помощи вибратора.

Высохшее основание будет полностью монолитным и прочно соединённым со старым фундаментом дома. Такая пристройка получит надёжную опору, и любые изменения в её основании будут отражаться и на фундаменте дома. Единое основание – надёжный, хотя и достаточно трудоёмкий выбор.

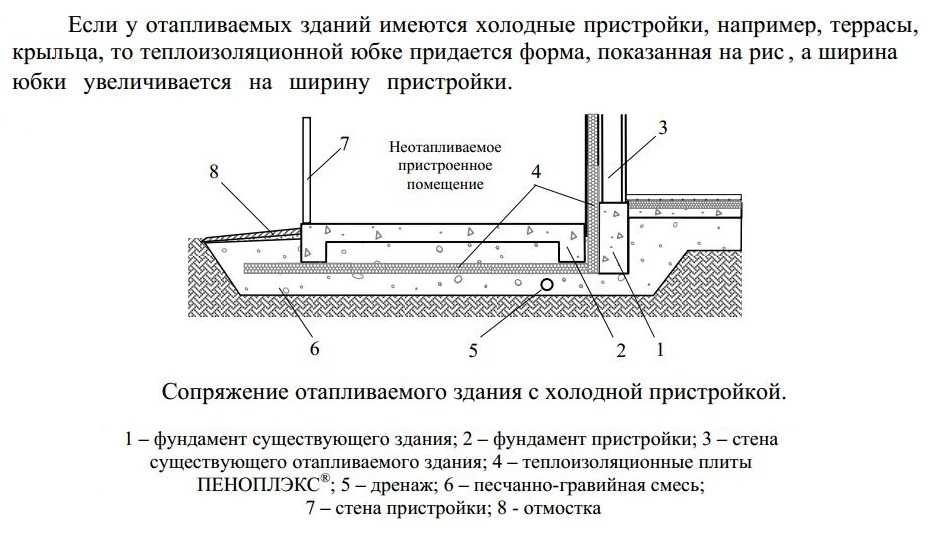

Соединение фундаментов с использованием деформационного шва

Как пристроить новый фундамент к уже существующему, если строительство здания только что закончилось, а хозяева поняли, что потребуется ещё одна комната. В этом случае потребуется сооружать новое основание с деформационным швом. Строения также будут соединены друг с другом, но если усадка будет идти неравномерно, она не повлияет на основание ни основного дома, ни пристройки к нему.

Практика строительства очень похожа, но есть одно очень важное отличие. Нельзя использовать соединение при помощи арматуры, единственный вариант, как пристроить фундамент к существующему основанию – подготовить деформационный шов.

Он представляет собой обычную доску, толщина которой составляет 2-5 см. Её оборачивают рубероидом, полиэтиленом или другим материалом, устойчивым к воздействию влаги, после чего она размещается в пространстве между старым и новым основанием.

Новый фундамент заливается бетоном на арматурный каркас, строительство практически не отличается от первого варианта. Однако после застывания бетона деформационный шов убирается, а пространство заполняют утеплителем и монтажной пеной. Это относительно эластичные материалы, поэтому при колебаниях грунта и вовремя усадки они не позволят появиться трещинам в основаниях здания и пристройки к нему.

Это очень простое в исполнении решение, которое позволит решить множество проблем. Деформационный шов снижает риск повреждения фундамента в результате подвижек грунта, и здание с пристройкой сможет прослужить намного дольше. Такой шов нужен обязательно: если о нём не позаботиться, уже через несколько лет зданию потребуется капитальный ремонт с демонтажем полов.

Строительство фундаментов чаще всего ведётся в осенний период. В самом конце строительного сезона можно залить основание дома, после чего оно в течение полугода будет усаживаться, и после этого можно будет спокойно перейти к дальнейшему строительству.

Строительство столбчатого фундамента для пристройки

Как пристроить фундамент к старому фундаменту, если предполагается возведение простой каркасной пристройки? Это достаточно простое решение, так как каркасные строения стоят очень недорого и возводятся быстро, а из-за небольшого веса для них достаточно облегчённого фундамента. Обычно для этого применяют монолитные железобетонные столбики или металлические винтовые сваи, которые тоже обойдутся относительно недорого.

Установить лёгкое каркасное строение будет нетрудно. Прежде всего, рассчитываются размеры пристройки и количество столбов, которые потребуются, чтобы выдерживать вес пристройки. Обычно они располагаются на расстоянии 1-1,5 метра друг от друга, кроме того, их обязательно ставят в углах и во всех местах, на которые будет оказываться повышенная нагрузка.

Бетонные столбики можно изготовить из асбестоцементных труб, которые вкапываются в землю на уровне ниже промерзания грунта, а можно использовать обычные бетонные блоки. Асбестовые трубы будут служить, в данном случае, несъемной опалубкой.

Ещё один вариант – столбики из кирпича, построить кладку будет нетрудно, и она окажется очень прочной. Мелкозаглублённое основание используется только для самых лёгких сооружений, и если вы хотите возводить пристройку из брёвен или других прочных материалов, лучше построить для них ленточный или плитный фундамент.

На столбы укладывается гидроизоляция, после чего на них можно располагать нижнюю обвязку каркаса и продолжать строительство. В местах соединения стен пристройки и самого дома также обеспечивается деформационный шов из гидроизолированных досок или других материалов, а впоследствии это место прочно утепляется и закрывается монтажной пеной.

Преимуществ у столбчатого основания достаточно много:

• Строится оно быстро. Поставить несколько бетонных столбиков можно намного быстрее, чем заливать ленточное основание, а потом много дней ждать полного высыхания бетона. Столбики можно не заливать: если строится небольшая каркасная пристройка, будет достаточно обычных бетонных блоков.
• Не требуется привлекать помощь других людей. Установить столбики можно постепенно, справиться с этой работой будет не так уж сложно в одиночку. Но есть и минус: чтобы столбы оставались на одном уровне, не стоит слишком затягивать со строительством после их установки.
• Это недорогое решение. Стройматериалов потребуется немного, кроме того, иногда основание пристройки можно соорудить из того, что осталось на участке после основного строительства.

Ленточный фундамент для деревянной пристройки

Брус и бревно – самые распространённые материалы для возведения лёгких пристроек: они доступны по цене, помогают создать уют в жилом помещении, кроме того, это самые экологичные материалы. Для пристроек из этих материалов чаще всего выбирается ленточное основание, изготовленное с деформационным швом или жёсткой стяжкой. Такое сооружение представляет собой армированную бетонную ленту, которая заливается на подушке из песка и щебня.

Ленточный фундамент проще всего соединить с уже существующим основанием, может использоваться как метод жёсткого соединения, так и деформационный шов. Но есть и ещё одно решение: если вы сами строите дом, вы сможете заранее предусмотреть расположение в нём пристройки и внести её в проект. В этом случае фундамент для неё может быть подготовлен сразу, а после завершения его усадки только останется реализовать оставшуюся часть проекта.

Ленточное основание строится быстро, возводится оно следующим образом:

1. Площадка под пристройку должна быть подготовлена к строительству: её нужно выровнять и очистить от строительного мусора. После разметки территории подготавливается траншея на глубину основного фундамента.
2. По краям новой ленты устанавливают опалубку, а по дну прокладывается арматурный каркас. Многое зависит от правильного армирования, так как ему предстоит выдерживать вес постройки.
3. По всей длине нового фундамента заливается раствор. Ленточное основание желательно полностью заливать за один раз, иначе оно не будет настолько прочным. После этого оно должно полностью просохнуть.

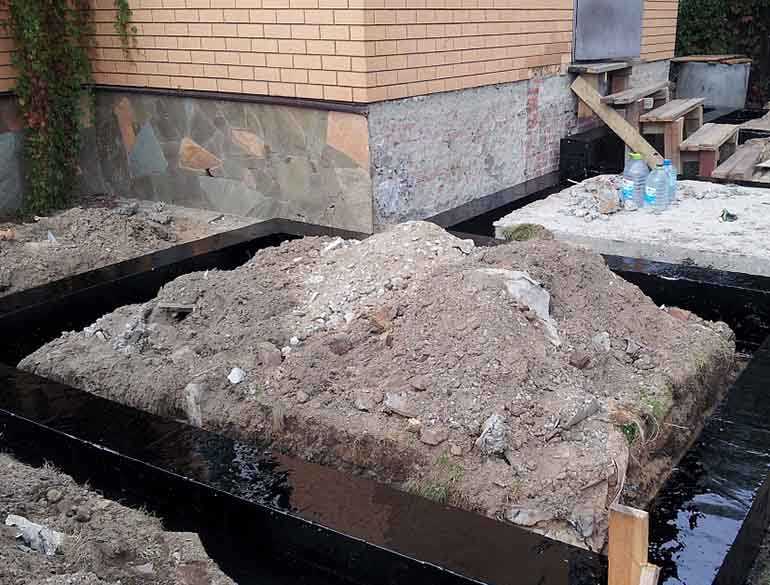

Готовую ленточную основу пристройки закрывают многослойной гидроизоляцией: для этой цели можно использовать рубероид и битумную мастику. Защита стен от влаги необходима независимо от материалов строительства, так как любые стены будут постепенно разрушаться, если они будут находиться в экстремальных условиях.

Лучший материал для пристройки

Из чего построить пристройку к дому, чтобы обойтись минимальными затратами и получить прочное сооружение? От стенового материала и типа кровли напрямую зависит тип фундамента, а его строительство всегда требует очень больших расходов. Каждый тип материалов предъявляет свои требования к основанию дома, выбирать можно из следующих вариантов:

• Каркасная пристройка – лёгкое сооружение из бруса, обшитого листовым материалом: ОСП-плитами, фанерой, сэндвич-панелями и т. д. Каркасное строительство допускает использование мелкозаглублённого столбчатого фундамента – это самый лёгкий и дешёвый вариант. Пространство между столбиками объединяется забиркой – небольшой стенкой из кирпича, после чего здание приобретёт законченный и опрятный вид.
• Газобетонная пристройка – распространённый вариант для деревянного дома. Газобетонные блоки требуют сооружения прочного ленточного основания, так как они тяжелее деревянного каркаса, хотя при этом легче многих других материалов. Для небольшой газобетонной пристройки будет достаточно мелкозаглублённого основания.
• Кирпичная пристройка – самый тяжёлый и дорогостоящий вариант. Кирпичная кладка строится на века, поэтому она нуждается в прочном монолитном основании, способном выдерживать её вес. Плитный или ленточный фундамент сам по себе стоит дорого и требует много труда, но все затраты окупятся тёплым, просторным и комфортным домом.

Желательно выбирать тот же тип основания, что был использован для основного дома. В этом случае их будет намного проще соединить, и в дальнейшем не возникнет больших проблем с неравномерной усадкой. Однако возможно это далеко не всегда.

Строительство пристройки – ответственная работа, требующая наработанных навыков. Перед началом работы нужно подготовить полный проект, который должен быть согласован в местных градостроительных органах. Если это не было сделано, возведение пристройки признают незаконным и владельцу придётся платить большие штрафы.

Чтобы избежать неприятностей, лучше консультироваться со специалистами на каждом этапе и готовить проект, соответствующий всем установленным стандартам. Проработанное соединение фундаментов обеспечит строению прочность и максимальную долговечность.

Как правильно соединить фундамент дома с фундаментом пристройки веранды?

«Совершенству нет предела» — думает владелец загородного коттеджа или дачи и пристраивает к своему дому летнюю кухню, удобную беседку, уютную веранду или стильную остекленную террасу. При желании и при наличии возможности к дому можно пристроить все, что угодно: гараж, баню, котельную, винный погреб. Обустройство каркасной пристройки — это всегда лучше, чем отдельно стоящее здание, ведь в нее можно попасть, не выходя из дома. Как пристыковать пристройку к дому так, чтобы получилась единая конструкция и нужно ли вообще делать такую привязку?

Содержание

1. Зачем нужно соединение фундаментов пристройки и дома и как их привязать друг к другу?
2. Важные моменты и рекомендации мастеров-профессионалов перед состыковкой
3. Выбор типа основания под пристройку
4. Выбор заглубления фундамента пристройки
5. Способы соединения: жесткая вязка и деформационный шов
6. Жесткая связка
7. Деформационный шов
8. Стыковка пристройки с домом
9. Жесткое соединение «лента-лента»
10. Жесткое соединение «плита-плита»
11. Соединение деформационным швом
12. Как правильно пристыковать пристройку к дому на столбчатом или свайном фундаменте

Зачем нужно соединение фундаментов пристройки и дома и как их привязать друг к другу?

Можно ли это сделать своими руками, не прибегая к помощи квалифицированных специалистов?

Необходимость соединения основания пристройки с основным зданием не регламентируется нормативными документами. Но в соответствии с «Инструкцией о проведении учета жилфонда…» от 04.08.1998 года под термином «пристройка» понимается часть нового здания, которая располагается за контуром несущих стен и имеет как минимум одну общую несущую стену с основным зданием, а иногда и все четыре, в зависимости от особенности пристраиваемой конструкции . Действительно, одна стена пристроя одновременно является несущей стеной дома, которая опирается на свой фундамент. Значит, пристройка не требует и может не иметь отдельный полноценный фундамент, ведь, по сути, основание только достраивается (пристраивается) к основному фундаменту под домом, как в случае с кирпичным домом, к примеру.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

В соответствии со СНиП 3.02.01-87 и СП 45.13330.2012 фундамент — это неразрывная конструкция, связывающая все части здания. Следовательно, фундамент дома и его пристроенная часть должны быть неразрывно связаны.

Что будет, если стыковка фундамента веранды к существующему фундаменту дома выполняться не будет? На стабильных грунтах строение без соединения может стоять, без всяких негативных последствий. Но при малейшем подтоплении, сейсмических колебаниях или просто при производстве рядом земляных работ пристройка может «поехать» или дать сильную усадку. На нестабильных грунтах пристроенная часть «уедет» еще на этапе строительства. Это связано с тем, что массивный фундамент дома будет выталкивать слабого «конкурента» — основание пристройки. Если даже ваши фундаменты буду «жить дружно», то в зимнее время силы морозного пучения обязательно разрушат легкую подземную конструкцию под пристройкой. Именно поэтому привязка конструктивных элементов обязательна, так как практически вся московская и близлежащие области-это области с пучинистыми, а значит очень сложными грунтами.

Дом из бруса

23.76%

Дом из кирпича

17.63%

Бревенчатый дом

13.77%

Дом из газобетонных блоков

19.17%

Дом по канадской технологии

11.05%

Дом из оцилиндрованного бревна

3.48%

Монолитный дом

3.99%

Дом из пеноблоков

3.83%

Дом из сип-панелей

3. 31%

Проголосовало: 3682

Важные моменты и рекомендации мастеров-профессионалов перед состыковкой

Перед тем как начинать строить веранду, террасу или баню к дому нужно обратить внимание на два важных момента:

Выбор типа основания под пристройку

Здесь действует правило: фундамент пристраиваемой части должен быть того же типа, что и основание под домом. Можно соединить две разные по типу конструкции, но для этого понадобятся сложные инженерные расчеты и проект. Поэтому, какой бы нелепой не казалась необходимость делать монолитную плиту под легкую беседку, делать ее все равно придется.

Выбор заглубления фундамента пристройки

Заложение определяется так: глубина залегания подошвы фундамента дома минус 20-30 см — припуск на усадку. Например, если несущее основание под домом заглублено до глубины промерзания — 1.5 метров, то подошва основания пристройки должна заглубляться на 1.2-1.3 метра.

Как узнать тип и заглубление фундамента своего дома? Нужная информация есть в проекте, техническом паспорте. Если по каким-то причинам таких сведений нет, то придется откапывать основание для визуального осмотра и замера, либо обратиться в органы государственной регистрации кадастровых участков и геодезических исследований. Там, в этих органах, определенно есть данные о типах грунтов на конкретных участках земли и, соответственно, рекомендации по устройству и характеристикам применяемых фундаментов.

Способы соединения: жесткая вязка и деформационный шов

Как состыковать фундамент дома с фундаментом пристройки с учетом СНиП? Существует два способа соединения:

Жесткая связка

Используется на стабильных и слабопучинистых грунтах, на которых можно спрогнозировать усадку пристраиваемой части. Этот способ позволяет состыковать два основания в единую конструкцию. Способ заключается в том, что части фундаментов связываются при помощи жесткого крепежа: арматуры, металлических уголков, анкеров. Жесткий способ соединения может использоваться только для дома, который эксплуатируется не менее 2-3 лет, то есть его усадка полностью завершена.

Достоинства жесткой связки:

• статичность конструкции;
• отсутствие неравномерной усадки.

Недостатки:

• высверливание отверстий под арматуру в основном фундаменте.

Деформационный шов

Способ подходит для любых типов грунтов. В этом случае фундаменты имеют каждый свой замкнутый контур, но не просто располагаются очень близко друг к другу, а имеют общий шов. В качестве шва используется гидроизоляция, в которую завернут относительно гибкий материал, например доски или плотная минвата. Гидроизоляция укладывается в зазор между двумя частями фундамента, превращая его в конструкцию из двух элементов, которые взаимодействуют через деформационный шов. Статичность конструкции тут обеспечивается не так хорошо, как при жесткой состыковке, но если пристройка начнет проседать или «уезжать», то всегда можно усилить деформационный шов и не допустить серьезных последствий.

Достоинства деформационного шва:

• простотой монтаж;
• не нужно сверлить основной фундамент;
• можно применять для строений, находящихся в процессе усадки;
• подходит для любого типа грунта.

Недостатки:

• низкая статичность конструкции;
• нужно следить за заполнением шва.

Стыковка пристройки с домом

Порядок выполнения привязки фундамента веранды или другой пристройки к дому будет зависеть от типа оснований. В любом случае для выполнения соединения потребуются следующие инструменты: лом, лопата, рулетка, молоток, перфоратор для бетона. Из материалов для жесткого соединения нужна металлическая арматура, строительно-монтажный раствор. Для деформационного шва: рубероид или толь, доски или плиты плотной минеральной ваты.

Жесткое соединение «лента-лента»

Инструкция, как связать ленточный фундамент пристройки с таким же фундаментом дома:

1. Основание откапывается до глубины залегания так, чтобы вдоль него получилась траншея 1.5 метра.
2. На дне траншеи укладывается песчаная подушка высотой 20-30 см — припуск на усадку пристройки.
3. В фундаменте дома сверлятся отверстия под арматуру в шахматном порядке глубиной 3/4 от ширины ленты.
4. В пробуренные отверстия методом инъекции загоняется строительный раствор и быстро вбивается арматура.
5. Затем выполняется ленточный фундамент пристройки с бетонированием припусков арматуры.

Жесткое соединение «плита-плита»

Жестко состыковать два плитных основания можно только при их достаточной толщине — не менее 40 см. Более тонкие конструкции соединять нельзя, так как в этом случае плита будет максимально работать на сжатие и в результате появятся трещины. Еще одно обязательное условие — наличие выступа от цоколя не менее 20 см. При отсутствии выступа стыковочная арматура будет закладываться прямо под несущими стенами, а это — недопустимо. Если выступа нет или он менее 30 см, то можно для соединения использовать не арматуру, а уголки со штырем. К основанию дома крепеж прикрепляется со стороны уголка, а штырь бетонируется в основание пристройки.

Соединение деформационным швом

Инструкция о том, как правильно состыковать фундамент пристройки, допустим, веранды или террасы с фундаментом дома при помощи деформационного шва:

1. Грунт откапывается до глубины залегания основание дома или другого строения, к которому будет примыкать пристройка.
2. На расстоянии 30-40 см возводится фундаментная лента или плита пристройки.
3. Обе конструкции изолируются с помощью обмазочной гидроизоляции.
4. Для деформационного шва берется рубероид, в который заворачивается минеральная вата или доски.
5. Готовая «начинка» устанавливается в зазор между двумя конструкциями на подготовленную подсыпку из щебня и песка.
6. Оставшиеся пустоты запениваются полиуретановым или аналогичным по свойствам герметиком.

Как правильно пристыковать пристройку к дому на столбчатом или свайном фундаменте

Если дом стоит на свайно-ростверковом или столбчатом основании, то привязка выполняется по методу «лента-лента» либо «тумба-тумба», ведь ростверк — это и есть часть ленточного фундамента, которая располагается выше уровня грунта, то есть, «видимая часть» фундамента. Для пристройки в этом случае делать свайную часть не нужно, если это не предусматривается регламентом и расчетами нагрузок на грунт в данном конкретном случае, что очень маловероятно при строительстве легких деревянных конструкций.

Получите просчет Вашей постройки

Ответе на наши вопросы и наши специалисты сделают для Вас просчет.

1Существующий дом выполнен из какого материала?

Дальше

2На каком фундаменте стоит существующий дом?

Дальше

3Высота цоколя(та часть фундамента, что над землёй)?

Дальше

4Предполагаемый фундамент под пристройку?

Дальше

5Будет ли отделка цоколя панелями?

Дальше

6Размеры пристройки по длине, ширине, высоте?

Дальше

7Конфигурация пристройки(форма)?

Дальше

8Примыкание крыши будет по

По фронтону(там где нет кровли)

Подведение под скат крыши, без врезки в существующую кровлю

По скату крыши с врезкой в существующую кровлю

Затрудняюсь ответить

Дальше

9Какой материал кровли планируете?

Дальше

10Будет ли водосточная система?

Дальше

11Какой материал на (полу, потолке, стенах изнутри и снаружи)?

Дальше

12Толщина утепления/без утепления?

Дальше

13Наличие перегородок(с дверью/без)?

Дальше

14Будет ли входная дверь? Какая, если будет: металл, дерево, ПВХ?

Дальше

15Будут ли окна (размеры, кол-во, материал)?

Дальше

16Входная группа (ступени, поручни, крыльцо, размеры)?

Дальше

17Делается ли дверь в стене примыкания?

Дальше

18Отделывается ли стена примыкания и чем?

Дальше

19Нужны какие-либо демонтажные работы?

Дальше

20Будут ли лакокрасочные работы?

Дальше

21Адрес строительства?

Дальше

22Наличие жилья для рабочих?

Дело в том, что строители-новгородцы и нет возможности приезжать-уезжать.

Дальше

23Предполагаемое время начала работ?

Дальше

24Дополнительно

Если есть возможность, то прислать фото дома и планировку пристройки(достаточно рисунка от руки). Также пишите все свои дополнения, пожелания, уточнения. Чем больше информации, тем более точно сделаем расчет.

Дальше

Оцените автора

Как правильно закрепить фундамент

Все мы слышали о важности создания прочного фундамента. От образования до отношений и зданий — общеизвестно, что прочный фундамент — это первый шаг к успеху. Хотя слово «фундамент» вошло в повседневную речь, пожалуй, нигде оно не так важно, как в строительстве. Давайте рассмотрим, как правильно закрепить фундамент, чтобы ваше здание имело правильную опору и было изолировано от грунтовых вод.

Важность фундамента

Большинство людей знают, что фундамент поддерживает здание, которое стоит на нем. Меньше людей осознают, что фундамент также действует как плотина, удерживая грунтовые воды от самых нижних уровней собственности, что может привести к росту плесени и, что еще хуже, подорвать целостность конструкции.

Существует множество вариантов строительства фундамента. Выбор «правильного» варианта зависит от того, что лучше всего подходит для вашего проекта. Несколько переменных включают в себя:

1. Стабильность местности, на которой вы строите.
2. Горизонтальные силы, с которыми будет сталкиваться окончательная конструкция, такие как ветер и дождь.
3. Вертикальные силы, которые будут действовать на вашу конструкцию, такие как сила тяжести и нагрузка здания.

Определение того, какой тип фундамента лучше всего подходит для вашего строительного проекта, должно стать одним из первых шагов при планировании вашего проекта. В конечном счете, тип фундамента, необходимого для вашей конструкции, будет зависеть от размера конструкции и того, для чего она будет использоваться. После того, как планы вашей конструкции будут завершены и фундамент залит, наступит время закрепить ваше здание на фундаменте.

Анкеровка фундамента

Прочность металлической конструкции зависит от прочности бетонного основания под ней. Анкерные стержни или анкерные болты представляют собой стальные стержни, которые устанавливаются в бетон с целью соединения стальной конструкции с фундаментом. Анкерные болты обычно устанавливаются при закладке фундамента; однако, в зависимости от задачи, их можно установить и после застывания бетона.

Клиновые анкеры состоят из двух частей — прямого штифта с болтом наверху. Обычно они устанавливаются после заливки и схватывания бетонного фундамента. Чтобы прикрепить сталь к бетону, эти клиновые болты помещаются в трюмы, просверленные в бетоне. Оказавшись на месте, клиновой анкер предназначен для расширения, обеспечивая тем самым плотное сцепление, которое зависит от трения окружающего бетона, чтобы оставаться на месте.

Изогнутые болты — еще один вариант, который можно использовать для крепления стальной рамы к бетонной конструкции. Изогнутые болты имеют L-образный изгиб наверху и размещаются при заливке бетонного фундамента, что делает их очень устойчивыми к опрокидыванию — идеально подходит для больших и тяжелых конструкций.

Крепеж для любой работы

ET&F® Fastening Systems — ведущий мировой поставщик систем пневматического крепления для бетона и строительства. Уже более 30 лет компания ET&F® (член группы BECK) является пионером в производстве и продаже специальных инструментов для штифтовых соединений из закаленной стали для строительной отрасли. Крепежные решения ET&F® включают в себя широкий спектр инструментов, а также штифты из высокоуглеродистой термообработанной стали с баллистическим наконечником для проникновения в самые твердые основания, что обеспечивает более эффективную и безопасную рабочую среду. Нажмите ниже, чтобы узнать больше об эффективности стальных конструкций.

Советы по креплению порожков к бетонному фундаменту

Для обеспечения надлежащей конструкции и безопасности важно определить, какая система крепления будет лучшим выбором для крепления порожков.

14 ноября 2017 г.

Concrete Fasteners Inc.

При строительстве новой конструкции очень важно надежно закрепить элементы к фундаменту или бетонной плите с помощью подкладки   . Подоконник, также известный как подошва — это нижняя горизонтальная часть стены или здания, к которой будут крепиться вертикальные стойки.

Большинство накладок на пороги изготавливаются из пиломатериалов обычно размером 2 x 4 дюйма, 2 дюйма x 6 дюймов, 2 дюйма x 8 дюймов или 2 дюйма x 10 дюймов.

Перед началом работы

Чтобы обеспечить правильную конструкцию и безопасность, важно определить, какая система крепления лучше всего подходит для крепления накладок на пороги.

Одним из методов крепления порожков является использование закладных анкеров, обычно называемых  J-образные болты . Болты «J» представляют собой анкеры в форме буквы J с резьбой на конце, противоположном загнутому концу. Эти болты устанавливаются на место перед заливкой бетона.

Использование болтов типа «J» обеспечивает наилучшие показатели удерживания, но может быть проблематичным для самостоятельного монтажа из-за наличия опыта, необходимого для выполнения сложных этапов установки.

Болты «J» должны быть установлены полностью перпендикулярно, иначе возникнут многочисленные проблемы при попытке прикрепить пластину порога. Также этот метод нельзя использовать при строительстве строения, где есть существующий фундамент, например, при замене ветхого гаража.

Для менее сложных применений или для тех, у кого есть существующий фундамент, Клиновые анкеры  – это тип бетонного анкера, который можно успешно использовать с плитами порога. Этот тип анкера представляет собой анкер после установки , что означает, что он помещается в бетон после его полного отверждения. Эти крепежные детали предназначены для использования только в твердом бетоне.

Клиновые анкеры доступны в диаметрах от 1/4″ до 1 1/4″.

Длина клинового анкера полностью зависит от толщины закрепляемого материала. Чтобы определить размер необходимого анкера, важно ознакомиться с местными строительными нормами или проконсультироваться с инженером или архитектором. Также очень важно проверить значения удержания, необходимые для вашего конкретного применения, поскольку качество бетона может сильно различаться.

Выбор клиновых анкеров требуемого размера

После того, как будут определены требуемые значения удержания, используйте ссылку на  таблицу размеров клиновых анкеров  , чтобы определить подходящий диаметр и длину клиновых анкеров.

Другие рекомендации по использованию клиновых анкеров включают:

1. Используйте клиновой анкер подходящей длины для конкретного применения.

2. Чтобы определить подходящую длину для приложения, используйте следующее уравнение ниже:
   Минимальная заделка для используемого диаметра.
   Толщина крепимого материала, толщина гайки и шайбы равны минимальной длине необходимого клинового анкера.
3. Убедитесь, что анкер находится дальше минимального расстояния от края бетона. Эмпирическое правило: минимум пять диаметров анкера от неподдерживаемого края бетона.
   Например, если ваш клиновой анкер имеет диаметр 1/2 дюйма, его необходимо установить на расстоянии не менее 2 1/2 дюйма от неподдерживаемого края.

4. Определите марку стали и/или покрытия клинового анкера, необходимого для конкретного применения. Клиновые анкеры доступны в трех различных вариантах отделки: оцинкованные, горячеоцинкованные и из нержавеющей стали. Эта информация повлияет на значения удержания ваших клиновых анкеров.

   Пошаговые инструкции

   Бетонные клиновые анкеры теперь можно легко установить:

   1. На бетоне отметьте места, где будут просверлены отверстия.
      Помните, что анкеры должны располагаться на расстоянии не менее пяти диаметров анкера от любого неподдерживаемого края, а между любыми двумя анкерами должно быть не менее десяти диаметров анкера.
   2. С помощью перфоратора просверлите отверстия с помощью сверла по камню с твердосплавным наконечником. Диаметр отверстия должен совпадать с диаметром клинового анкера.
   3. Очистите отверстие от мусора с помощью сжатого воздуха, строительного пылесоса или проволочной щетки.
   4. Перед тем, как вставить клиновой анкер в отверстие, обязательно поместите шайбу на головку и навинтите гайку на пару оборотов. Не полностью навинчивая гайку, резьба клинового анкера защищена.
   5. Осторожно поместите подоконник в правильное положение и вставьте клиновые анкеры в каждое отверстие через пластину порога.
   6. Забейте анкеры в каждое отверстие, убедившись, что они установлены на нужную глубину и надежно закреплены. Это будет опорная пластина, к которой позже в процессе ремонта будут прикреплены шпильки. Надежное размещение важно для общей безопасности конструкции.
   7. С помощью динамометрического ключа затяните каждую гайку, чтобы убедиться, что они затянуты с требуемым значением крутящего момента.

   Окончательные проверки




   При использовании клиновых анкеров для бетона важно помнить:

   • Клиновые анкеры очень эффективны, когда бетон находится в хорошем состоянии и соблюдаются минимальные краевые и межосевые расстояния. Размер отверстия имеет решающее значение. к удерживающим значениям клинового анкера.
   • Диаметр отверстия равен диаметру анкера при использовании твердосплавных коронок стандарта ANSI.
   • Допуски стандартных долот ANSI специально подобраны для работы с клиновыми анкерами.

   Наконец, клиновые анкеры имеют требуемое значение крутящего момента. Ознакомьтесь с важной технической информацией по анкеру    , чтобы определить диаметр анкера, который следует использовать для диапазона требуемых значений крутящего момента.



   Ред. Примечание: Эта функция была предоставлена ​​компанией Concrete Fastening Systems, Inc.: http://www.concretefasteners.com.

   Клиновые анкеры для бетона 101: типы, глубина сверления и способ установки

   GRS-IBS экономит время при замене бетонного моста

   Допуски на анкерные болты

   Карбонизация свежеуложенных плит

   Реакция между цементным тестом и двуокисью углерода в воздухе.

   Усадочные швы для полов с лучистым отоплением

   Передовой опыт для бетонных подрядчиков

   Увеличение производительности с помощью нагревателей песка ADM производительностью от 90 до 210 тонн в час

   Нагреватели песка ADM эффективно нагревают песок для контроля температуры смеси, улучшения качества смеси и снижения энергозатрат и трудозатрат при производстве зимнего бетона .

   Сверла Diablo для прямой арматуры со сверлом Rebar Demon SDS на выставке World of Concrete 2022

   Hillman представляет системы крепления бетона для средних нагрузок на WOC прочные, устойчивые к коррозии анкеры соответствуют требованиям ICC-ES и доступны в трех цветах: синем, белом и черном, диаметром 3/16”, 1/4” и 5/16”.

   Аккумуляторный отбойный молоток 60 В Главные новости новых продуктов Dewalt на выставке World of Concrete 2022

   Посетители выставки World of Concrete будут одними из первых, кто протестирует новый аккумуляторный отбойный молоток 60 В, бесщеточный, 20 В, 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

   Жесткий соединительный уголок RCA-C

   Анкеры CONFAST Sammys

   Практический пример: 931 дом полагаются на конструкцию подпорной стены в Южной Калифорнии

   Для развития Portola Hills потребовалось преобразовать участок из его естественного состояния долин и крутых склонов в акры готовых к строительству плоских участков. Большая подпорная стена была построена, чтобы увеличить площадь собственности.

   Клиновые анкеры для бетона 101: типы, глубина сверления и порядок установки

   Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и шагов по установке.

   Клиновой анкер для бетона Kwik Bolt-TZ2

   STAFDA 2021 объявляет Дона Кудлака из Aerosmith Fastening Systems в качестве ассоциированного спикера отрасли

   Советы по защите резьбы клинового анкера

   Повреждение резьбы бетонного анкера во время установки является частой причиной увеличения затрат и сокращения срока службы.
