Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать.

Содержание статьи

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

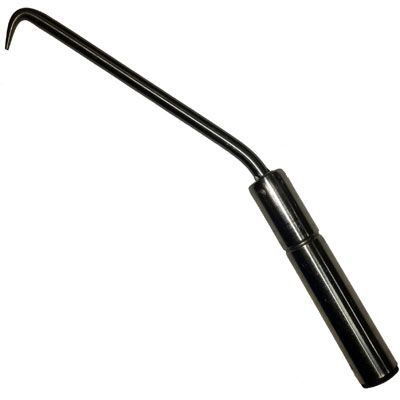

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

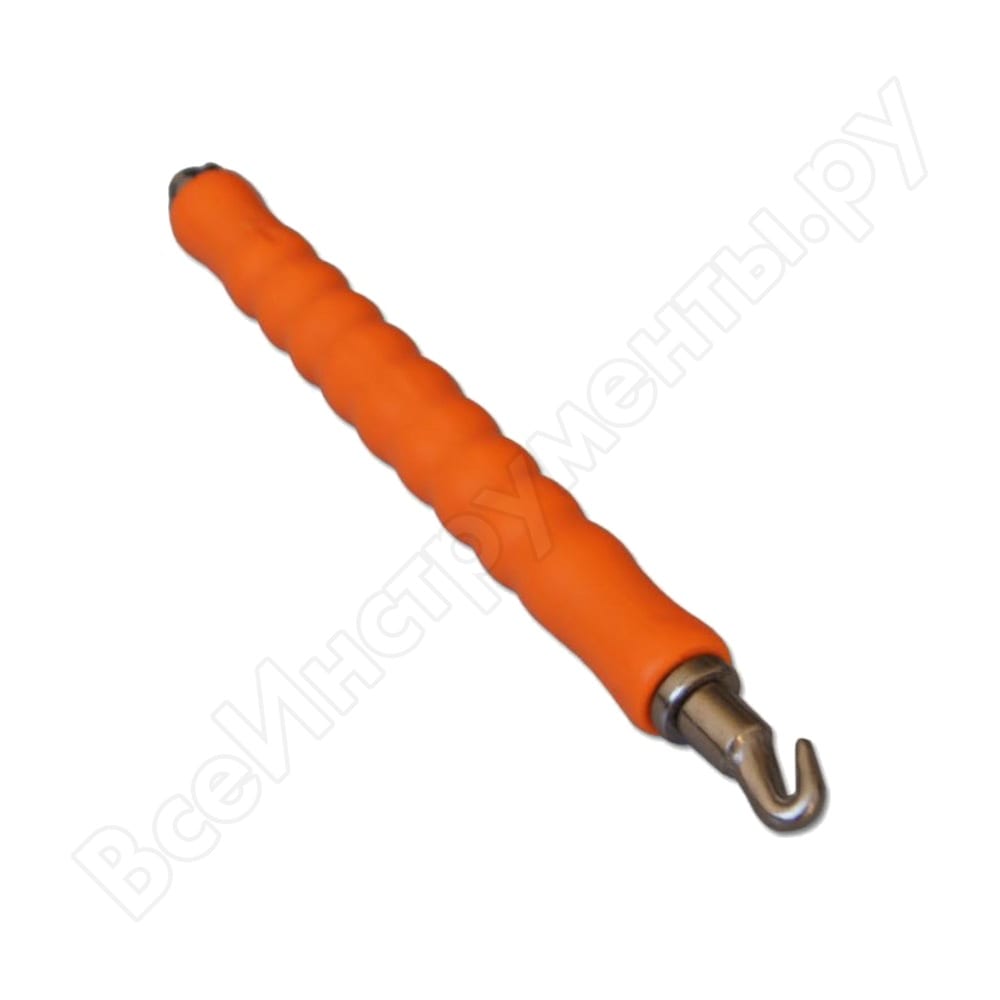

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок.

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

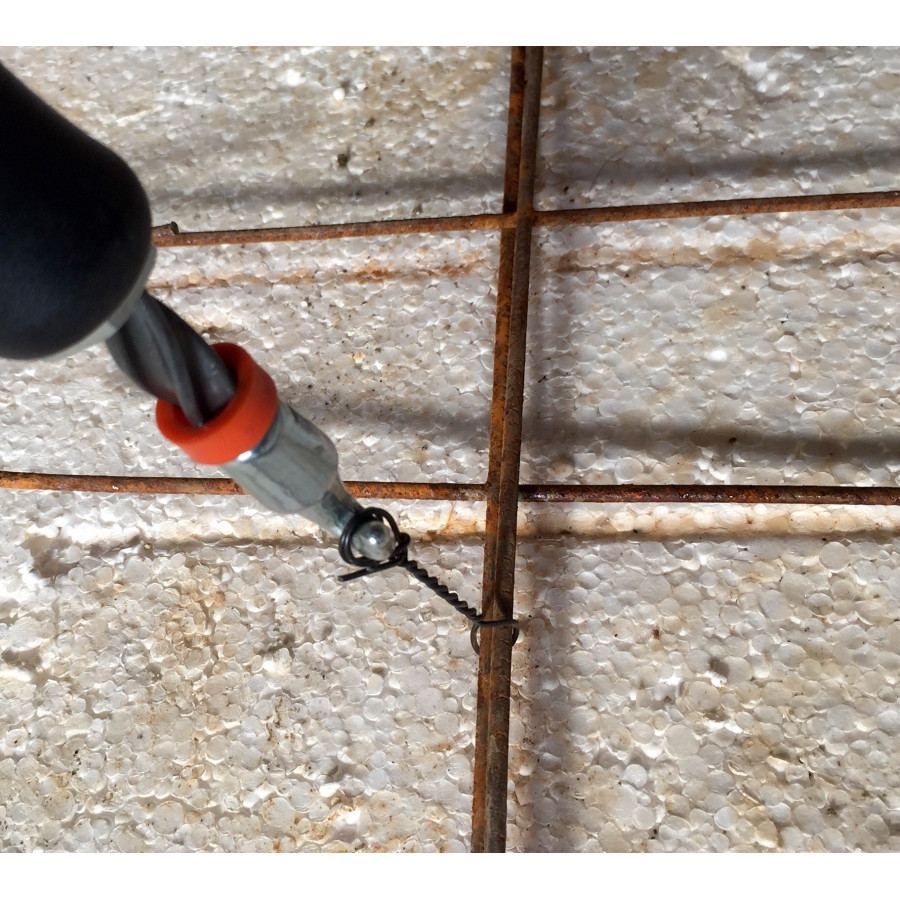

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Делаете саму ручку. Вариантов несколько:

1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

Треугольники для вязки арматуры своими руками | Своими руками

Содержание ✓

• ✓ ТРЕУГОЛЬНИКИ ДЛЯ ВЯЗКИ АРМАТУРЫ – ФОТО
• ✓ ПРИСПОСОБЛЕНИЕ ДЛЯ ВЯЗКИ АРМАТУРЫ – ВИДЕО

При строительстве легких построек часто используют свайный фундамент.

Такой вариант опоры экономичнее по сравнению с другими видами. Чтобы сваи были прочными, монтирую в них арматурный каркас. Для его изготовления смастерил простое приспособление из обрезков ДСП.

1. Подготовил два куска ДСП треугольной формы (можно квадратной), чтобы можно было повернуть и установить приспособление на ребро в процессе вязки.

2. Из арматуры скрутил круглую поперечину будущего каркаса. Уложил ее на ДСП. В четырех точках просверлил

отверстия для прутьев. Так как у меня рабочая арматура d 12 мм, высверлил отверстия d 14 мм, чтобы прутья входили свободно (фото 1). Точно так же изготовил и вторую заготовку.

3. В просверленные отверстия вставил рабочую арматуру и нанизал на нее круглые поперечины (фото 2)

4. С другой стороны вставил прутья во вторую заготовку и распределил круги арматуры по всей длине каркаса примерно на равном расстоянии друг от друга (фото 3).

5. Затем вязальной проволокой прикрутил кольца к прутьям, тем самым зафиксировав их на своих местах. Каркас для сваи готов. Устанавливаю его в подготовленную опалубку и заливаю раствором бетона.

Также советуем прочитать: Армирование и вязка арматуры своими руками и использование арматуры в строительстве

ТРЕУГОЛЬНИКИ ДЛЯ ВЯЗКИ АРМАТУРЫ – ФОТО

© Автор: Александр Агеевец, Фото автора

ПРИСПОСОБЛЕНИЕ ДЛЯ ВЯЗКИ АРМАТУРЫ – ВИДЕО

СУПЕР ПРИСПОСОБЛЕНИЕ ДЛЯ ВЯЗКИ АРМАТУРЫ

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Приспособление для складывания одежды своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ Чтобы. ..

Крючок для вязки арматуры — технология вязки + Видео

Нередко арматура крепится путем вязки. Данная методика по праву считается самой эффективной, ведь она не требует от человека ни специальных навыков, как в случае со сваркой, ни покупки дорогостоящего оборудования.

А единственным инструментом, которым вы будете пользоваться, станет крючок для вязки арматуры. Это нехитрое устройство можно купить практически в любом строительном магазине. Более того, любой человек при желании сможет сделать его собственными руками.

Виды крючков для вязки арматуры

Существует несколько разновидностей крючков для вязки:

1. Приспособления простой конструкции.
2. Винтовые крючки.
3. А также специальные пистолеты, которые, в принципе, к крючкам не относятся.

Рассмотрим первые два варианта детальнее.

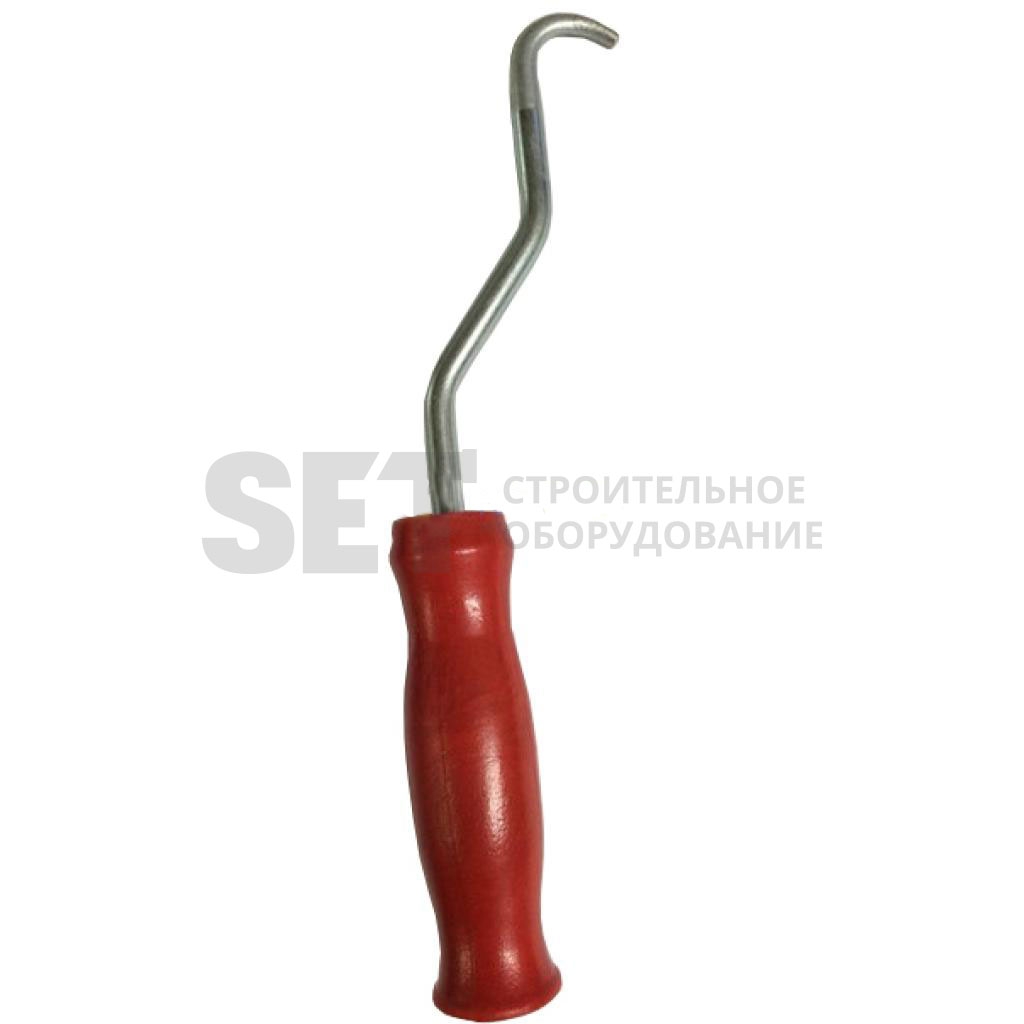

Приспособления простой конструкции

Это самая примитивная конструкция, состоящая из изогнутого железного стержня, которым можно легко захватывать петлю. А его форма основания в сочетании с подшипником, установленным в рукояти, способствует более быстрой скорости вращения приспособления.

Благодаря этому петля, образовавшаяся из арматуры, туго затягивается, закрепляя тем самым пруты.

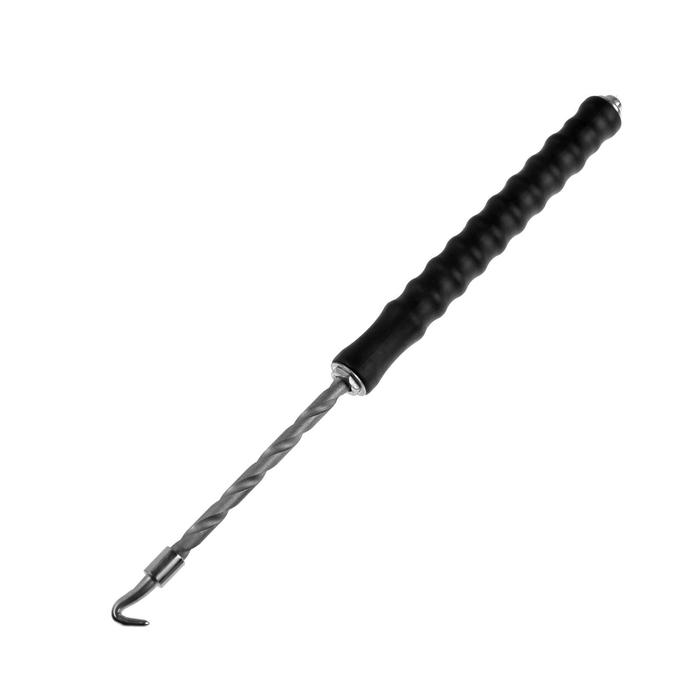

Винтовые крючки

Это своеобразная механическая вариация простого ключа. Схема работы та же: крючок вращается, затягивая тем самым арматурную петлю. Но существенное отличие состоит в том, что движение происходит под действием поступательной силы приспособления, которое передается посредством червячной передачи.

Такой крючок более эффективен, так как обладает большей скоростью. Но и стоит он, конечно же, значительно больше.

Как вязать арматуру крючком

Если мы используем обычный крючок, то схема работы примерно следующая. Отрезаем кусок металлической проволоки длиной в тридцать — сорок сантиметров.

Затем складываем его вдвое и прислоняем к перекрещиванию прутьев арматуры. Это необходимо делать в нижней части, немного приподнимая края проволоки. Конец нашего крючка засовываем в образовавшуюся петлю (при этом окончания второго края загибаются на другой стороне приспособления).

Затем вращаем кисть руки по кругу, крепко держа устройство в ладони. В процессе этого концы арматуры будут накручиваться один на другой. Произведя несколько таких поворотов, мы достаем крючок из петли.

Особое внимание следует уделять тому, чтобы готовая вязка не была чересчур тугой — это может привести к банальному преломлению проволоки.

Технология работы с винтовым приспособлением практически ничем не отличается. Работу следует начинать так же: складываем проволоку вдвое, подносим к перекрещиванию арматуры снизу, края загибаются и закрепляются на нашем крючке.

Но вместо привычного вращения кисти руки, мы в некоторой мере притягиваем рукоять устройства к себе. Она, смещаясь, вынудит стержень крючка вращаться. После этого нужно пустить ручку и заново повторить процесс (это следует делать столько, сколько потребуется арматуре для достижения необходимой нам жесткости).

Видео урок по вязке арматуры при помощи крючка

Стоит также отметить, что такое приспособление в процессе использования периодически складывается и раскладывается. Для его вращения нужно лишь подтягивать к себе рукоять.

Можно ли сделать крючок своими руками

Конечно же, можно! Для этого следует найти обычный сварочный электрод, на одну сторону которого крепится кусок резинового шланга (своеобразная рукоять). При этом рабочий конец мы немного подтачиваем.

Но и это еще не все: мы можем сделать крючок для вязки арматуры прямо у себя дома. В этом нам поможет шуруповерт. В его патрон вставляем крючок, сделанный из обычного гвоздя.

При этом пожалуй самым главным моментом, будет регулировка скорости шуруповерта — он должен вращаться с такой скоростью, чтобы не порвать арматурные прутья при работе. Описанная нами схема является самым совершенным приспособлением для вязки, которое значительно снижает физические нагрузки.

В самом процессе вязки арматуры лучше всего применять низкоуглеродистую сталь. Может случиться, что она будет плохо деформироваться. В таком случае ее следует немного обжечь: некоторое время держим ее над пламенем, а затем охлаждаем.

Что касается ее диаметра, то он должен быть около 1.5 миллиметров (в противном случае будет довольно сложно согнуть такую сталь, пусть и обожженную). А вот если размер будет меньшим, чем указано, то велика вероятность того, что при вязке она попросту порвется.

Разумеется, для того, чтобы понять все тонкости работы крючка для вязки, одной лишь теории будет явно недостаточно. Так или иначе, а без практики никак. Но такой процесс вряд ли можно считать действительно сложным, поэтому с ним может справиться практически каждый человек с «прямыми руками».

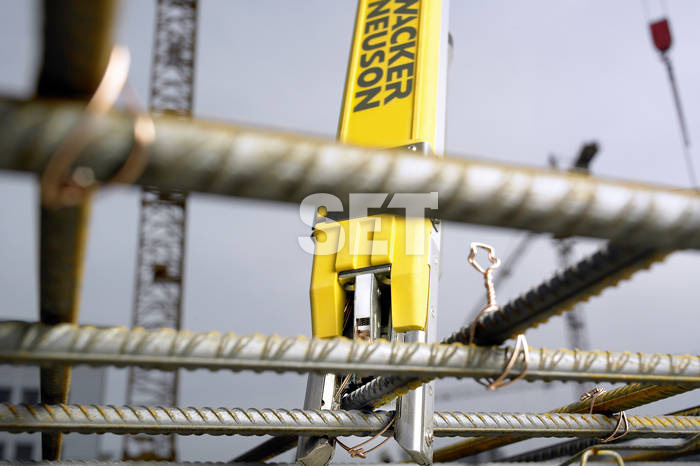

Инструмент для вязки арматуры Wacker Neuson DF16 770, пистолет для вязки арматуры

Строительная индустрия уже давно стало отраслью, в которой из года в год происходят изменения. Причем все изменения не только улучшают работу всех процессов, но и обеспечивают эффективное и рациональное использование рабочей силы. Ведь если раньше, для того чтобы собрать каркас из арматуры требовалась ручная сила человека, то теперь появилось специальное приспособление — пистолет для вязки арматуры.

Пистолет для вязки арматуры появился в нашей стране сравнительно недавно, но уже завоевал популярность во всей строительной сфере. Ведь данный инструмент для вязки арматуры сможет намного быстрее и эффективнее выполнять работу целой группы людей. При этом стоит обратить особое внимание на положительные моменты, связанные с применением инструмента на практике:
— поза, теперь арматурщику не придется целый день проводить в согнутом положении, так как выдвигающаяся ручка позволяет управляться без последствий для здоровья, имея вес всего лишь 2,2 кг;
— кисть руки и пальцы, если раньше приходилось постоянно по сотни раз на день крутить запястье, перекручивая плоскогубцами проволоку, то с использование пистолета для вязки арматуры этого не придется делать.
Так же стоит добавить, что выполняются все движения одной рукой, так что если у вас устанет рука, вы можете ее поменять.

Конечно же, приобретение данного инструмента поможет не только облегчить труд рабочих, но и сократить штат арматурщиков, так как он выполнит трудоемкий процесс более пяти специалистов. Высвободившихся работников можно будет задействовать на других стадиях строительства. Бесспорно, пистолет для вязки арматуры — это прекрасно устройство способное облегчить труд арматурщиков, а так же сократить огромные затраты на строительство. Ведь теперь не придется длительное время проводить, связывая проволокой все соединительные места в каркасе. Притом, что связывать каркас можно будут вне зависимости от технологии строительства объекта – это может быть мост, здание, метро и многие другие объекты строительства. Еще это может быть любой арматурный каркас, как вертикального назначения, так и горизонтального.

Перед тем как начать использование инструмента на практике следует провести предварительную проверку, то есть его готовность. И в первую очередь перед выполнением связывания арматуры необходимо проверить наличие магазина скоб.

Так же стоит отметить, что этот инструмент для вязки арматуры механический, поэтому нет ни какой необходимости заряжать его. Скобы выполнены из проволоки толщиной 1,1 мм, а диаметр каркаса для связки должен быть минимальных размеров 12 (6+6) мм, а максимальных 32 (16+16) мм. Весь процесс, как правило, занимает в зависимости от объема каркаса, но за час работы пистолет может связать около 1000-ы узлов. Этот показатель вполне естественно демонстрирует эффективное и оперативное использование пистолета, выполняя все работы по связыванию каркаса для зданий и сооружений.

Прочность выполнения узлов вручную намного уступает узлам, выполненным пистолетом, так что в качестве и в прочности каркаса можно не сомневаться. Приглашаем всех заинтересованных, приобрести чудо новейшей технологии.

Крюк для вязания арматуры

Окончил факультет промышленного и гражданского строительства АЛТИ.

Виды приспособления для вязания

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры.

Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

В полуавтоматическом крючке внутри ручки устроена резьба, которая обеспечивает вращение основания при вытягивании инструмента на себя. Такая конструкция, при определенной сноровке, позволяет завязать узел в одно движение.

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Необходимые материалы и инструменты

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

• электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
• отрезок шланга или готовая рукоятка от другого инструмента;
• точильный станок;
• тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

• отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
• заготовка для рукоятки из дерева или пластика;
• две шайбы с внутренним диаметром равным толщине прута;
• две гайки или два подшипника;
• пассатижи;
• топор;
• электродрель со сверлом по дереву 10 мм;
• углошлифовальная машинка с диском для резки металла;
• наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

• Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

• Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

• На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
• Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
• Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

• Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

• углошлифовальная машинка;
• плоскогубцы;
• электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

• с электрода удаляется флюс;
• от конца отступают 20 мм и загибают пруток под углом 90 градусов;
• от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
• двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
• откладывают еще 50 мм и делают еще один загиб под тем же углом;
• конец инструмента затачивают углошлифовальной машинкой.

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов 🙂

Как правильно использовать

Устройство каркаса из арматуры для заливки монолитных фундаментов, несущих стен, лестничных пролетов или плит перекрытия отличий практически не имеет. Места соединения отдельных прутков стягивают проволокой с помощью ручных или полуавтоматических крючков.

Для стяжки элементов используют куски проволоки, нарезанные по 300-400 мм. В целях экономии материала, оптимальную длину отрезка подбирают опытным путем, ориентируясь на толщину арматуры.

Последовательность вязки арматуры:

1. Проволоку нарезают по заданному размеру.
2. Каждый кусок складывают пополам и проворачивают вокруг центральной оси.
3. Готовый кусок проталкивают под местом соединения прутков снизу.
4. Крючком зацепляют свободный конец отрезка и петлю.
5. Проворачивая крючок, проволоку затягивают в узел.
6. Узел протягивают до получения прочного соединения.

Процесс вязки арматуры не вызывает проблем даже у начинающих строителей, но не лишним будет посмотреть фото или видео с примером выполнения этой работы ниже.

Рукоделие Крючок вязальный, односторонний, алюминиевый.

Крюк для вязки арматуры Biber 35911 тов-141581

Крюк для вязки арматуры FIT 330мм полуавтомат

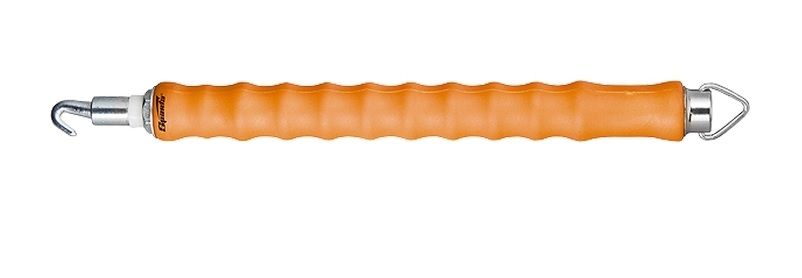

Крюк для вязки арматуры автоматический реверсивный Spar.

Крюк для вязки арматуры (ручной)

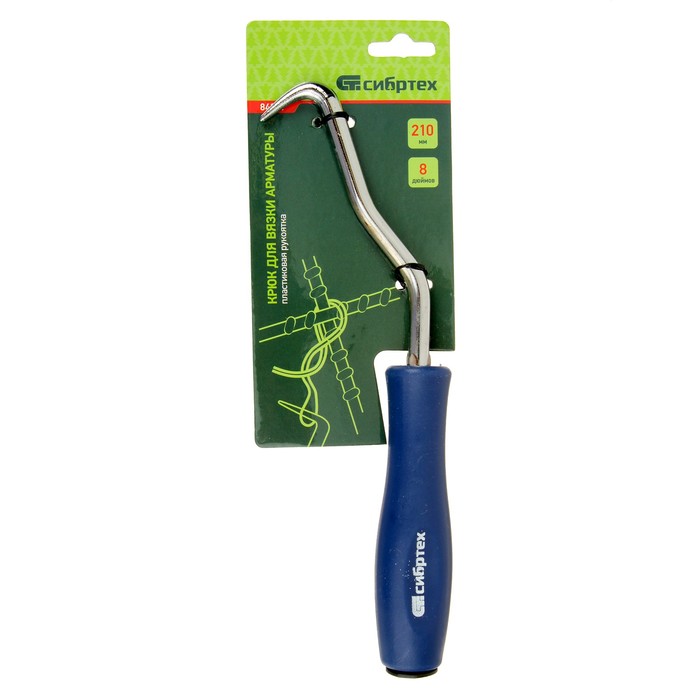

Крюк для вязки арматуры «Сибртех», с деревянн.

Зубр Крюк для вязки арматуры

Крюк для вязки арматуры

Крюк для вязки арматуры

Крюк для вязки арматуры 250мм FIT 68152

Крюк для вязки арматуры автоматический

Рукоделие Крючок вязальный, односторонний, алюминиевый.

Крюк для вязки арматуры автоматический SPARTA, 848805

Крюк для вязки арматуры стальной 250 мм курс 68154

Крюк для вязки арматуры, 210 мм, деревянная рукоятка СИ.

Крюк для вязки арматуры деревянная ручка 220 мм FIT 681.

Крючок для вязки арматуры G (Стальной)

Крюк для вязки арматуры автоматический, 200 мм SPARTA (.

Крюк для вязки арматуры

Крюк для вязки арматуры TUNDRA comfort

Крюк для вязки арматуры FIT 68156М

Крюк для вязки арматуры, деревянная ручка 220 мм FIT IT.

Крюк для вязки арматуры СИБРТЕХ 84873

Крюк для вязки арматуры 250мм оцинкованный Энкор

Крюк для вязки арматуры автоматический SPARTA (848805)

Крюк для вязки арматуры, 210 мм, пластиковая рукоятка С.

Крючок вязальный Corn «0333-6050», 0,7 мм, 12.

Крюк для вязки арматуры автоматический SPARTA 848806 20.

Крюк для вязки арматуры, 210 мм, пластиковая рукоятка /.

Крюк для вязки арматуры, 210 мм, деревянная рукоятка СИ.

Крюк для вязки арматуры, 210 мм, деревянная рукоятка. С.

Крюк для вязки арматуры, 210 мм, пластиковая рукоятка С.

Крюк для вязки арматуры автоматический SPARTA (848805)

Крюк для вязки арматуры 210 мм СИБРТЕХ 84876

Крюк для вязки арматуры «Sparta», автоматичес.

Автоматический крюк для вязки арматуры SPARTA 848805

Крючок для вязки арматуры

Крюк для вязки арматуры Archimedes

Крюк для вязки арматуры Курс 68154

Крюк для вязки арматуры, 245 мм, оцинкованная рукоятка.

Крюк для вязки арматуры FIT 330 мм

крюк вязальный ugo loks для арматуры

Крюк для вязки арматуры «Сибртех», с оцинкова.

Крюк для вязки арматуры автоматический, 200 мм SPARTA (.

Крюк для вязки арматуры 210 мм СИБРТЕХ 84879

Крюк для вязки арматуры TUNDRA comfort

Крюк для вязки арматуры, бибер арт. 35911

Крюк для вязки арматуры автоматический, 200 мм

Крюк для вязки арматуры, 245 мм, оцинкованная рукоятка.

Крюк для вязки арматуры Энкор 6821

Крюк для вязки арматуры, 210 мм, пластиковая рукоятка С.

Крюк для вязки арматуры FIT 220мм деревянная ручка

Крюк для вязки арматуры 245 мм СИБРТЕХ 84873

Набор для вязания крючком Alex

Крюк Курс 68154

Крюк для вязания арматуры (автомат)

Крюк вязальный UGO LOKS для арматуры

Tundra Крюк для вязки арматуры LOM, оцинкованная рукоят.

Крюк для вязки арматуры автоматический SPARTA, 848805

Крюк для вязки арматуры, 210 мм, деревянная рукоятка //.

Крюк для вязки арматуры FIT 330 мм

Крюк для вязки арматуры, 210 мм, деревянная рукоятка СИ.

Крюк для вязки арматуры Сибртех 84876, 210 мм

Пистолет для вязки арматуры MAKITA DTR 180 Z без АКБ и.

Автоматический крюк для вязки арматуры SPARTA 848805

Крюк для вязки арматуры, механический

Рукоделие Крючок вязальный, односторонний, алюминиевый.

Крюк для вязки арматуры «Sparta», автоматичес.

Пистолет для вязки арматуры WACKER NEUSON DF-16 WN

Крюк для вязки арматуры нержавеющая сталь 250 мм FIT 68.

Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

Крючок для вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

Таким методом в настоящее время на стройках почти не пользуются, но л ет 40 тому назад он был главным, т олько так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения . Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем ме с те держать сварочный аппарат и длинные кабели, что намного усложняе т работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество .

Вязка может выполняться ручным, полу автоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения , фактор инструмента имеет второстепенное значение. Всегда имейт е это в виду, н е стоит покупать дор о гостоящие приспособления.

Вид инструмента для вязания	Краткое описание технических параметров
Обычный	Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
Полуавтоматический	Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический	Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, е сли вам н еобходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным .

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1 . Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, н е надо совершать лишних движений, р асходовать силы и терять время.

Заготовки

К оличество заготовок примерно 40– 50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, про волока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

Шаг 2 . Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы , а правой уменьши т е радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматуры

Шаг 3 . Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4 . Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Проволоку нужно поддеть под арматуру

Шаг 5 . Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволоку

Шаг 6 . Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится . Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючком

Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

Вязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как тол ь к о на ч алось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение , ничего потом не придется поправлять.

Вязка арматуры

Практический совет. Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Видео — Вязание арматуры крючком

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1 . Разметьте провол о ку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для с в ободного вращения), место первого изгиба, через 5 см место второго изгиба, и у часток загиба под крючок.

Разметка

Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки , то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла , цементит переходит в феррит, он становится мягким.

Шаг 2 . На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Шаг 3 . Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Шаг 4 . Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону . Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволоки

Шаг 5 . По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Практический совет . Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

Шаг 6 . Вставьте в тиски готовое изделие и выровняйте е го таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Шаг 7 . Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Упорная гайка Приваривание гайки

Шаг 8 . Вставьте на мес т о ручку и приварите вторую шайбу , она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9 . Проверьте работоспособности крючка.

Готовый крючок

Если обнаружились проблемы , то их надо исправить .

1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние ме ж ду точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

Видео — Самодельный крючок для вязки арматуры

Как правильно вязать арматуру для фундамента ленточного

Фундамент является основой любого строения, поэтому от его прочности зависит вся конструкция дома, его прочность и долговечность. Лучше всего делать фундамент сплошной, когда бетон заливается на готовую арматуру. Но при этом обязательным условием является правильная вязка арматуры в фундаменте и качественный бетон. Вязка арматуры требует от тех, кто ее монтирует, навыков производства этих работ, опыта и умения. Поэтому лучше, если процессом формирования арматуры для фундамента на этапе строительства деревянного дома будут делать профессиональные строители.

Методы соединения

Вязка арматуры до 32 мм осуществляется с помощью стальной проволоки в местах соединения. Можно соединять арматуру и с помощью сварки, но это более длительный процесс, требующий больших усилий. При этом сварка снижает прочность и повышает жесткость.

Вязка арматуры пользуется большей популярностью у застройщиков, чем сварка. Проволока для вязки бывает в мотках или готовыми кусками. Для установки каркаса фундамента требуется два человека, а для вязки минимум три. Можно вязать вручную с помощью специальных крюков или обычных пассатижей. В последнее время появились новые приспособления для вязки, при которых сокращается расход проволоки и улучшается качество работы.

Вязка высокого фундамента

Если фундамент деревянного дома высокий, то нужно применять леса для удобства вязки арматуры. Укладка арматуры требует особой ответственности от мастеров, производящих эту работу. Подготовку и строповку  делают два человека. А устанавливают в нужном положении и фиксируют втроем.

Инструмент для работы

Соединение стыков стальной проволокой лучше проводить качественным инструментом, который имеется в каждой строительной фирме и значительно облегчает задачу рабочих. Каждый стык должен быть связан проволокой прочно, нельзя делать пропуски. Арматура — основа всей конструкции фундамента, от ее правильной вязки слишком многое зависит. Но когда за дело берутся профессионалы, волноваться не стоит.

Если понадобится резать прут определенных размеров, рабочие фирмы выполнят и эту работу. В их быстрых и ловких руках работа спорится. Та работа, которая у новичка потребует длительных  сроков и больших усилий, в руках специалистов будет сделана качественно и в короткий срок. Хозяину дома останется только заказать бетон, и рабочие доведут строительство фундамента до конца. С такой надежной конструкцией дом простоит многие годы, опираясь на мощную монолитную основу.

Вам будет интересно посмотреть…

Вязка арматуры для фундамента: как вязать?

Содержание

Причиной армирования фундамента является отсутствие пластичности у бетона, и оно необходимо для того, чтобы в зоне растяжения не возникли трещины. Для этих целей используется стальная строительная арматура, которая является элементом бетонной конструкции, необходимым для компенсации растягивающего, изгибающего и сдвигающего усилия.

Арматура в фундаменте

В отличие от бетона, сталь является более устойчивой к растяжениям и может принимать на себя значительные нагрузки. В последнее время на рынке начали активнее использовать стеклопластиковую арматуру. Однако пока область ее применения не так широка, поэтому при выборе того, что использовать стеклопластиковую или стальную арматуру — предпочтение пока что отдается более привычному, второму варианту.

Требования к арматуре

При строительстве монолитного железобетонного, или ленточного фундамента необходимо, чтобы в процессе заливки не было смещения прутьев, которые используются для армирования, при этом должны соблюдаться проектные расстояния и, следовательно, шаг между прутьями должен оставаться постоянным.

В связи с тем, что наибольшая вероятность появления зон растяжения возникает на поверхности фундамента, в таких местах и следует выполнять армирование.

Но так как арматурный каркас подвержен коррозии, его необходимо защитить от внешних воздействий и это делается с помощью слоя бетона, так что глубина размещения каркаса должна составлять от 3 до 5 сантиметров.

Но это не значит, что армировать нужно только верхнюю часть монолитной конструкции, ведь направления возможной деформации заранее предсказать сложно. Другое дело, что в верхней и нижней части используется арматура диаметром 10-12 миллиметров, и поверхность ее должна быть ребристой, с тем, чтобы обеспечить более надежное соединение с бетоном.

Читайте также: как выполняется муфтовое соединение арматуры, и в чем его преимущества?

Что касается остальной части каркаса, то в соответствии со СНиП, для ее изготовления может использоваться менее толстая проволока с гладкой поверхностью. Если говорить об армировании ленточного фундамента, то в данном случае для внешней части каркаса используется арматура диаметром 10-16 миллиметров, а для внутренней 6-8 миллиметров.

Для ленточного фундамента больше характерно наличие продольных растяжений, поэтому основная нагрузка выпадает на горизонтальные продольные прутья.

к меню ↑

Способы вязки арматуры

Существует несколько способов крепления арматуры. Для этого используется:

При ведении строительства частных домов крепление арматуры с помощью сварки используется достаточно редко, так как для этого необходимо привлекать сварщиков.

Вязка арматуры для фундамента

В процессе уплотнения бетонной смеси, возможно нарушение соединений, да и процесс сварки приводит к тому, что структура материала арматуры существенно меняется, поэтому в таком случае можно использовать только арматуру с маркировкой имеющей букву «С».

к меню ↑

Вязка при помощи проволоки и хомутов

В частном и малоэтажном строительстве, в основном используется арматура А240, А400 и А500С единственная, которую можно варить. Для того, чтобы армировать такие конструкции как фундаменты, перекрытия, перемычки и балки применяется стальная горячекатаная стержневая арматура, диаметр которой варьируется от 6 до 20 миллиметров.

Обвязка арматуры с помощью металлических скрепок и пластиковых хомутов не представляет большой сложности и особых навыков в этом случае не требуется, но такие способы являются более дорогостоящими.

А если площадь армирования достаточно велика, то вязка проволокой оказывается значительно более выгодной. Для изготовления скрепок используется стальная проволока диаметром от 2 до 4 миллиметров, и сама скрепка с одного конца имеет крюк, а с другого петлю.

В процессе вязки петля надевается на нижний прут ниже места скрещивания арматуры, а крючок цепляется за этот же пруток только выше места скрещивания. Надежность соединения обеспечивается за счет упругости скрепки и в процессе обвязки не нужно применять дополнительный инструмент, все делается вручную.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Вязка арматуры проволокой

Аналогичная ситуация наблюдается и в том случае, если обвязка выполняется с помощью пластиковых хомутов, при этом производительность работы оказывается значительно более высокой, чем при использовании других способов. Правда при этом нужно учитывать, что выполнять обвязку с помощью пластиковых хомутов при низкой температуре не рекомендуется, ведь пластик на холоде становится хрупким и лопается.

Сейчас на рынке предлагаются пластиковые хомуты со стальным сердечником, которые предназначаются для закрепления различных кабелей и труб на заборах, но и при обвязке арматуры они также очень удобны и функциональны.

Хотя нужно признать, что и стоимость таких хомутов существенно выше и их использование повлечет за собой дополнительные расходы. Наиболее распространенным способом изготовления каркаса для обеспечения прочности ленточного фундамента является ручная вязка с помощью проволоки.

Особое внимание в данном случае необходимо обратить на качество используемой проволоки, диаметр которой обычно один миллиметр, сечение круглое, а размер зависит от каждой конкретной ситуации.

Желательно чтобы проволока была обожженной, ведь в этом случае она обладает необходимой тягучестью, мягкостью, и при этом сохраняет свою прочность. Необожженная проволока будет ломаться при сильном затягивании узлов, да и работа с ней доставит немало неприятных минут. Кроме этого, термически обработанная проволока плотно прилегает к прутьям арматуры, и соединение получается надежным и прочным.

к меню ↑

Способы вязки арматуры, их преимущества и недостатки (видео)

к меню ↑

Ручная вязка

Для ручной обвязки необходимо соответствующее приспособление и желательны также пластиковые фиксаторы, или бобышки. С помощью фиксаторов, кроме всего прочего создается своеобразный защитный слой, которые предотвращает контакт опалубки и арматуры, что является нежелательным.

Что касается приспособления для обвязки, то это может быть:

Использовать пистолет удобнее всего, но серьезным его недостатком является неудобство при работе в труднодоступных местах, которые встречаются практически везде.

С другой стороны, производительность работ при использовании пистолета гораздо выше, поэтому иногда используется комбинированный вариант, когда на горизонтальной поверхности используется пистолет, а в труднодоступных местах обвязка производится с помощью крючка.

Схема вязки арматуры определяется заранее и соответствии со СНиП расстояние между двумя рядом стоящими в вертикальном положении стержнями должно быть как минимум в два раза больше, чем сечение усиления.

Расчет арматуры для фундамента

Максимального ограничения в данном случае нет, ведь каждый проект имеет свои особенности, зависящие от типа используемых материалов, а также от способов кладки. Кроме того, в СНиП указывается, что расстояние между соседними продольными стержнями варьируется от 10 сантиметров до 40. Что касается поперечных стержней, то по СНиП расстояние между соседними стержнями не должно быть больше тридцати сантиметров.

к меню ↑

Опытным специалистам хорошо известно как правильно вязать арматуру, однако с этим процессом может справиться и начинающий строитель, если будет четко следовать рекомендациям.

В данном случае вязка арматуры клещами гораздо неудобнее, чем крючком, главное приобрести определенную сноровку.

Сам процесс вязки состоит из нескольких этапов:

1. Следует отрезать кусок проволоки, размер которой составляет порядка тридцати сантиметров и сложить его вдвое.
2. Место соединения прутков оборачивается по диагонали, а крючком цепляется петля.
3. Свободные концы заводятся в крючок.
4. Крючок поворачивается по часовой стрелке до тех пор, пока позволяет упругость проволоки.

Не следует закручивать соединение слишком сильно, с тем, чтобы не порвать проволоку, хотя даже если одно из соединений лопнет это не критично, главное чтобы конструкция сохраняла свою форму.

Как таковой, нормы расхода проволоки на одно соединение по СНиП не предусматривается, но есть определенные нормы на весь объект, которые производятся из расчета 200 миллиметров проволоки на узел при работе пистолетом. При ручной вязке расход материала будет больше на 20-30%.

Статьи по теме:

Портал об арматуре » Вязка » Способы вязки арматуры для фундамента

9 Важные аксессуары для армирования бетона

Железобетон — широко используемый композитный материал, состоящий из бетона и стали. Помимо стали, в смесь добавляются несколько других изделий и аксессуаров для армирования бетона, так что она действует как монолитная единица, поддерживающая всю конструкцию. Они способствуют прочности конструкции на разрыв и, следовательно, должны быть прочными и подходящими для всех типов проектов.

Продукты / аксессуары, необходимые для армирования бетона:

1.Дюбель-стержни

Дюбель — это короткий и гладкий стальной стержень цилиндрической формы, используемый для облегчения соединения между двумя плитами. Как правило, длина стержня составляет 18 дюймов, а диаметр — от 1,25 до 1,5 дюймов. Он используется в бетонных покрытиях, плитах, колоннах и лестницах. Он передает нагрузку на соседнюю плиту и снижает воздействие нагрузки на отдельную плиту. Дюбели сокращают образование трещин в стыках, позволяя плитам сжиматься и расширяться.

2.Галстуки

Связующие стержни — это соединители или деформированные стальные стержни, которые сцепляют агрегат вместе, поддерживая контакт между поверхностями жестких плит. Обычно они размещаются поперек продольных швов и между краевым швом и уступом или бордюром. Эти стержни изготовлены из стали с эпоксидным покрытием и помогают предотвратить дифференциальную осадку и поперечное растрескивание.

3. Арматура

Арматурный стержень или арматурная сталь, широко известная как арматура, представляет собой стальной стержень, который используется в армированной каменной кладке и железобетонных конструкциях для удержания и усиления бетона при растяжении.Они могут быть разных типов, таких как низкоуглеродистая сталь, деформированная стальная арматура, арматура из нержавеющей стали и т. Д. Тип и марка арматуры можно определить по выгравированному на ней идентификационному коду.

4. Стальная сетка

Стальная сетка предохраняет бетонную плиту от растрескивания и возможного разрушения. Этот армирующий аксессуар не такой прочный, как арматурный стержень, но его можно использовать для небольших работ. Хотя он сделан из стали, он очень похож на любой тонко плетеный материал.Помимо плит, он также используется в колоннах, стенах и тротуарах.

5. Траншейная сетка

Как следует из названия, траншейные сетки предназначены для траншей (особенно траншей для жилых домов), узких пространств и дорожек. Он также используется в каменных стенах и кирпичных стенах. Сетка желоба изготавливается в виде длинных и узких листов. Продольный диаметр сетки может доходить до 16 мм.

6. Лигатуры арматуры

Лигатуры арматуры широко известны как стремена.В основном они связаны сверху вниз с арматурными стержнями, вместе образуя каркас или конструкцию колонны. Они увеличивают общую прочность на сжатие колонн и балок и помогают удерживать вместе основные арматурные стержни.

Обычно используются лигатуры в форме прямоугольника или квадрата. Они также доступны в форме треугольника, пятиугольника, круга, шестиугольника и других форм. Их поверхность могла быть гладкой или ребристой, и их обычно делали диаметром 5.6 мм, 6 мм и 10 мм.

7. Стулья барные

Барный стул — это конструкция на четырех ножках из стали. Он может быть простым, с эпоксидным покрытием, оцинкованным или с пластиковым наконечником. Штанги кресла поддерживают арматурные стержни на определенной высоте в бетонной плите, удерживая их в правильном положении. Это также обеспечивает надлежащее покрытие бетоном арматуры.

Применяются в подвесной плите, плите на земле с металлическим основанием или в лестнице.

8. Жгуты и стержни

Проволока для стяжки широко используется для связывания и крепления арматурных стержней. Эти провода изготовлены из пластичной и прочной стали, отожжены, оцинкованы, покрыты ПВХ или оцинкованы для защиты от внешней среды.

Стяжки — это стяжки с петлями на обоих концах. Они также помогают закрепить стержни арматуры во время укладки бетона. Крючки или петли на концах стяжки позволяют легко закрепить ее вручную или с помощью установочного инструмента.Он также известен как проволока для мешков, проволока с двойным контуром или арматурная проволока. Они тоже оцинкованы, отожжены и покрыты ПВХ.

9. Устройство для завязывания галстуков или съемник

Устройства для завязывания стяжек или съемники стяжек — это инструменты, которые помогают закрепить стяжки с арматурными стержнями. С помощью этих инструментов можно быстрее добиться аккуратной, прочной и аккуратной отделки.

FAQ с

Различные типы аксессуаров для армирования бетона: дюбели, анкерные стержни, арматура, стальная сетка, траншейная сетка, лигатуры арматурных стержней, барные стулья, анкерные проволоки и скручиватели.

Дюбели служат устройством передачи нагрузки, а стяжки служат для фиксации агрегатов.

ПОДРОБНЕЕ:

Как определить арматурные стержни?

Что такое стул из проволоки? Его типы и применение в бетонном строительстве

Галстуки, фурнитура и аксессуары | Формирование Америки

Принадлежности для опалубки, доступные в Forming America, помогают вашей бригаде выполнять работу быстро, точно и эффективно.Эти аксессуары часто играют решающую роль на строительных площадках в сочетании с бетонной опалубкой. Когда подходящие стяжки, болты, зажимы и кронштейны недоступны, вашей команде приходится импровизировать. Однако импровизация может быть рискованной и может поставить под угрозу безопасность, задержать завершение работы, увеличить затраты и привести к плохо выполненным проектам.

Forming America поставляет высококачественную продукцию, которая необходима вашей бригаде для быстрого и безопасного выполнения проекта по формовке стен. Эти аппаратные продукты и аксессуары разработаны с учетом совместимости с системами формовки бетона, которые строительная промышленность использует каждый день. Тщательное тестирование обеспечивает оптимальную производительность при доступном бюджете.

Галстуки

Стяжки для петель HD

HD Loop Panel предназначены для крепления и разделения форм модульного типа. Стандартные блоки изготавливаются с торцами 2-1 / 8 ″ и отводом 1 ″. Другие заглушки, пластиковые конусы или водостойкие шайбы доступны по специальному заказу.

X Плоские галстуки

X используются с клиновыми болтами для фиксации и размещения модульных форм. Доступны стяжки X Flat с шагом от 6 до 84 дюймов с шагом 1/2 дюйма. Стандартный отвод составляет 1/4 дюйма.

Базовые стяжки

используются в основании и / или верхней части опалубки модульного типа. Стандартные базовые стяжки поставляются без конусов и изломов.

Болт клиновой

используются с петлевыми стяжками, плилагами, плоскими скобами X и т. Д., для защиты форм модульного типа. Также доступны длинные и короткие болты.

Цельные ригели

Цельные ригельные зажимы крепятся через прорезь под клиновой болт модульных форм для обеспечения выравнивания клина с одинарной или двойной пилой.

Z держатели для галстуков и ригели

Z используются вместе с стяжными стяжками для закрепления двойных двойных пиломатериалов на модульных формах. Waler Tie доступен в двух размерах для размещения пиломатериалов 2 x 4 и 2 x 6.

Крючки J-Strongback и

Галстуки Strongback

J-Strongback Крючки просто зацепляют один элемент ригеля и фиксируют вертикальный брус. Застежки-петли Strongback — это завязки-петли с длинным концом, используемые вместе с Z-образным держателем. Когда крепление Strongback Tie используется в сочетании с деревянными балками и крепежными ремнями, крепление Strongback Tie может избавить от необходимости использовать Waler Tie на этом этапе.

Кронштейны и выравниватели

Кронштейны для строительных лесов

должны устанавливаться там, где требуется один или несколько уровней рабочих платформ для безопасности персонала, когда доступ к формующим компонентам или укладка бетона требует работы выше уровня земли или настила.

Стяжные муфты

предназначено для точного позиционирования и вертикального крепления вертикальных форм.
Секция стяжной муфты выравнивателя имеет самоочищающуюся резьбу катушки диаметром 1 дюйм для быстрой регулировки. Общая длина выравнивателя составляет минимум 37 дюймов и максимум 40 дюймов, обеспечивая эффективную регулировку в 3 дюйма.

Устройство для выравнивания формы трубы

регулируются от 11′-7 ″ до 20′-9 ″ и подключаются к боковым рельсам с помощью переходника для выравнивания опалубки стальной трубы в пазе для клинового болта посередине между поперечинами.

Принадлежности для бетонной опалубки от Forming America

Forming America призвана помочь вам найти нужные стяжки, оборудование и аксессуары для вашего проекта по формовке бетона. Наша опытная команда готова ответить на любой ваш вопрос. Мы рассмотрим масштабы вашего проекта и поможем выбрать идеальное оборудование для вашей работы.

Forming America можно удобно доставить к вам или на строительную площадку, чтобы сэкономить ваше драгоценное время.Свяжитесь с нами или позвоните по телефону 1-888-993-1304, чтобы узнать цену и наличие возможности для вашего следующего проекта опалубки.

Лучшие ярусы арматуры и инструменты для связывания арматуры

Начинаете работу над первым проектом дороги или моста и собираетесь связать арматуру? Если вы собираетесь связать арматурный стержень вручную, возможно, стоит передумать. Вместо этого приобретите высококачественную арматуру, чтобы сэкономить время, стресс и избавиться от лишней боли.

Кривая обучения использованию пистолета для анкеровки арматурных стержней не слишком крута, и спрос там будет высоким.Эффективный аккумуляторный инструмент для обвязки арматуры даст вам преимущество перед конкурентами.

Для начала вам понадобится хороший уровень арматуры. Существуют профессиональные ярусы арматуры, которые могут прослужить дольше, чем рабочий грузовик, и есть некоторые модели, предназначенные только для выходных, которые помогут вам, но не рассчитаны на слишком долгий срок службы. Какой тип вам нужен, зависит от: (1) того, как часто вы будете связывать арматуру, (2) размера арматуры и (3) рабочей среды — то есть от того, будет ли это сезон грубых работ на открытом воздухе или удобные ( условно говоря ) домашние задания.

Но прежде чем вы погрузитесь в покупку пистолета для обвязки арматуры, вам следует знать несколько вещей.

обычно есть характеристики, показывающие, какой размер арматуры он может связать (в сочетании с другим). Большинство из них достигает максимума арматуры №7, но некоторые могут доходить до №9.

Еще одна вещь, на которую стоит обратить внимание, — это уровень заряда аккумулятора и время его зарядки.

Время разряда батареи — это время простоя, поэтому посмотрите, сколько связей вы можете получить от полной зарядки (некоторые превышают 5000!), А затем проверьте, сколько времени требуется, чтобы перезарядить батарею до рабочего состояния.

И последнее — замена катушки с проволокой. Вам придется делать это чаще, чем заменять батареи, поэтому ищите модель, в которой предусмотрена быстрая и легкая замена катушки с проволокой.

Итак, давайте посмотрим на лучшие уровни арматуры и на то, что вы можете получить за свои деньги.

Лучшая характеристика: одновременное извлечение двух проводов

Max так гордится этим инновационным инструментом для связывания арматуры Max TwinTier, что сделала его звездой шоу на своем веб-сайте. Будьте уверены, они делают это не зря. Это звездный чемпион в команде, и для начала это была довольно хорошая команда.

С 1942 года Max была признана ведущим производителем высококачественного промышленного инструмента с инновационными функциями и долговечностью, позволяющими удовлетворить потребности огромной рабочей силы. Многие из их инноваций являются прямым результатом обратной связи с пользователями и их готовности пересматривать дизайн и конструкцию для достижения наилучших результатов.

Max был первым производителем, разработавшим гвоздезабиватель для кровли (1982 г.), аккумуляторный инструмент для связывания арматуры (1993 г.), компрессор высокого давления и пистолеты для гвоздей высокого давления (1994 г.).

Разработка первого аккумуляторного инструмента для обвязки арматуры была большим достижением, но Макс не остановился на этом, и теперь, 25 лет спустя, RB441T является последним произведением искусства. То, что аккумулятор может питать устройство, способное даже один раз намотать проволоку на пересечение стальных прутьев, просто удивительно, но RB441T может сделать это 4000 раз на одной зарядке.

Это устройство не только выполняет свою работу, не разрушая аккумулятор за считанные минуты, но и экономит расходные материалы. Он выстреливает ровно столько проволоки, чтобы сделать стяжку, что со временем приводит к значительной экономии средств.Замена катушки с проволокой выполняется быстро и легко.

Полное название этого качественного продукта — RB441T Twin Tier, названное так из-за того, что устройство соединяет два провода одновременно, повышая эффективность и скорость до неслыханного уровня. Но это происходит без ущерба для безопасности рабочих.

Механизм отвода проволоки RB441T обеспечивает меньшую высоту стяжки для более мелкой заливки бетона. Концы стяжек сдвинуты вниз, что обеспечивает более безопасную рабочую зону за счет устранения острых, обращенных вверх концов проволоки вдоль сетки арматурных стержней.

Max переработали механизм кулачков, позволив этому устройству применять стяжки к арматурным стержням размером от №7 до №7. Челюсти очень прочные, способны с легкостью натягивать арматуру, что делает связывание более эффективным и снижает нагрузку на рабочих.

• Вес: 5,6 фунта
• Размеры: 11,5 дюймов в высоту, 4,75 дюйма в ширину, 13 дюймов в длину
• Минимальное количество стяжек на рулон: 145
• Максимальное количество стяжек на рулон: 265
• Применимый размер арматуры # 3 x # 3 — # 7 x # 7
• Галстуков за заряд: 4000
• Скорость галстука:.5 секунд
• Галстуки: 2
• Время зарядки аккумулятора: 40 минут
• Применимые типы проводов:

  • TW1061T / 19Ga
  • TW1061T-PC / 19Ga
  • TW1061T-S / 19Ga
  9020 См. Max TwinTier Rebar Tier в действии.
  2. Max USA Rebar Tier (RB398)


  Лучшая характеристика: легкий и быстрый

  Младший брат RB441T, Max USA RB398 также может похвастаться высокой скоростью связывания и длительным временем автономной работы.Он меньше, легче и маневреннее большого брата в труднодоступных местах и ​​под неудобными углами. Один недостаток — и он может быть не критичным, в зависимости от типа арматурного стержня, с которым вы работаете, — это то, что он не работает с арматурным стержнем большего размера, например № 7. Все, что меньше этого — №3, №5 и №6, да, но не №7.

  RB398 также использует провод 21 калибра вместо 19 калибра:

  Основная проблема для рабочих, которые используют ярусы арматуры, — синдром запястного канала. RB398 борется с синдромом запястного канала благодаря эргономичному дизайну и небольшому весу — всего пять фунтов.

  Оба яруса арматуры Max можно оснастить дополнительным удлинителем, который позволяет работать с решетками арматуры, не приседая и не вставая на колени.

  RB398 подходит для работы на заводах по производству сборного железобетона, фундаментах, дорогах, мостах, бассейнах и подпорных стенах.

  Технические характеристики:

  • Вес: 5,0 фунтов
  • Размеры: 11,4 дюйма в высоту, 4,75 дюйма в ширину, 12 дюймов в длину
  • Минимальное количество стяжек на рулон: 120
  • Максимальное количество стяжек на рулон: 120
  • Применимый размер арматуры # 3 x # 3 — # 5 x # 5
  • Количество стяжек на одну зарядку: 3500
  • Скорость стяжки: <1 секунды
  • Обмотки стяжки: 3
  • Время зарядки аккумулятора: 65 минут
  • Применимые проволочные изделия / калибры:

    • TW898 / 21Ga
    • TW898- PC / 21Ga
    • TW898-EG / 21Ga
    • TW898-USA / 21Ga
  3.Инструмент для связывания макс. Арматуры (RB655)


  Лучшая особенность: более тяжелый провод; стяжка более тяжелая арматура

  Это однотонная, дизельная, кабина HD для экипажа с двумя инструментами для обвязки арматуры. Используя проволоку 16-го калибра, Max RB655 Rebar Tier может связывать любые арматурные стержни от № 5 x № 5 до № 8 x № 9.

  Это в пять раз быстрее, чем ручная обвязка, которая раньше была стандартным подходом для обвязки тяжелой арматуры. Он также эргономичен, чтобы помочь предотвратить синдром запястного канала, и пользуется поддержкой Управления по охране труда и технике безопасности США.S. и Ассоциация безопасности строительства в Канаде.

  При использовании с дополнительным удлинителем, пользователь может работать из положения стоя, тем самым избегая сутулости и вставания на колени, а также риска травм, связанных с этими действиями.

  Силовой агрегат — бесщеточный вращающийся двигатель RB655, который обеспечивает впечатляющую производительность при минимальном использовании батареи. Это увеличивает количество связей за одну зарядку на 30 процентов. Это замкнутая система, внутри нет деталей, обслуживаемых пользователем, но это хорошо.Это просто означает, что он защищен от грязи, загрязнений и влаги (он не является водонепроницаемым, но защищен от влаги).

  Время перезарядки 30 минут — одна из самых быстрых перезарядок арматуры любого уровня в нашей группе. Это даже не полный обед!

  Технические характеристики:

  • Вес: 7,2 фунта
  • Размеры: 13,4 дюйма в высоту, 4,0 дюйма в ширину, 13,4 дюйма в длину
  • Минимальное количество стяжек на рулон: 120
  • Максимальное количество стяжек на рулон: 230
  • Применимый размер арматуры # 3 x # 3 — # 5 x # 5
  • Связи на зарядку: 3-4 витка
  • Скорость завязывания: <1 секунды
  • Обертки: 1
  • Время зарядки аккумулятора: 30 минут
  • Применимые проволочные изделия / калибры:
    • TW1525 / 16Ga
    • TW1525-PC / 16Ga
    • TW1525-EG / 16Ga
  4.Ярусный комплект арматуры Makita 18V (XRT01TK)

  Лучшая характеристика: длительное время автономной работы; короткое время перезарядки

  Makita, известное имя в инструментальной промышленности, поставляется вместе с комплектом для крепления арматуры Makita XRT01TK, который включает аккумуляторную арматуру, две батареи, зарядное устройство и кейс для переноски.

  Сердце многих аккумуляторных электроинструментов Makita — бесщеточный двигатель на 18 вольт. Впервые он появился в устройствах Makita в 2004 году в рамках контракта на поставку электроинструментов для аэрокосмической и оборонной промышленности.Разработанный для увеличения времени работы, мощности и скорости, этот маленький мотор стал незаменимым помощником в операциях, требующих точности.

  Ответвление оригинального бесщеточного двигателя — бесщеточный ударный двигатель — появился в 2009 году. Технология литиевых батарей теперь воплотила мечту о мощных, точных и долговечных аккумуляторных инструментах.

  Makita зарегистрировала свою систему литиевых аккумуляторов как систему LXT ^Ⓡ , которая находится на уровне арматуры XRT01TK, обеспечивая 18 вольт при 5.0 ампер, достаточной для изготовления 5300 стяжек арматуры № 3 x № 3.

  Вы можете использовать XRT01TK в одном из двух режимов: одиночном или непрерывном. На больших работах с большим количеством перевязок предпочтительным будет непрерывный режим. Это может быть пугающей мыслью, держа в руках устройство, которое может стрелять проволокой, как обычный пистолет на стероидах, но Макита добавил функцию безопасности, предотвращающую случайное срабатывание.

  Есть также шесть различных сильных сторон, которые дают вам свободу настраивать ваш проект в соответствии с тем, что вам больше всего подходит.

  Заменить катушку с проволокой очень просто. Вам придется делать это довольно часто. За одну зарядку аккумулятора можно получить более 5000 стяжек, а на катушке с проволокой — всего около 120. Расположение катушки с центральной загрузкой удобное, поскольку оно помогает сбалансировать инструмент для большего комфорта и уменьшения усталости. Он также имеет прозрачную крышку, поэтому вы можете видеть, сколько у вас осталось провода.

  В категории аккумуляторов система LXT ^Ⓡ — одна из лучших в отрасли. 18 вольт, 5.Батарея на 0 ампер работает долго, но когда она действительно нуждается в подзарядке, требуется всего 45 минут, чтобы восстановить ее до 100 процентов. Но не беспокойтесь, вы пока будете использовать запасной аккумулятор, который идет в комплекте.

  XRT01TK разработан для обеспечения надежной работы в суровых условиях с защитой от пыли и воды — двух смертельных врагов большинства электроинструментов.

  Технические характеристики:

  • Вес: 5,7 фунтов
  • Размеры: 11.4 дюйма в высоту, 4,75 дюйма в ширину, 12 дюймов в длину
  • Минимальное количество стяжек на рулон: 120
  • Максимальное количество стяжек на рулон: 120
  • Применимый размер арматуры # 3 x # 3 — # 4 x # 4
  • Стяжек на зарядку: 5300
  • Скорость стяжки: <1 секунды
  • Обмотка стяжки: 3
  • Время зарядки аккумулятора: 45 минут
  5. Уровень арматуры пистолета Pex (PG101)


  Лучшая характеристика: Эффективное использование стяжной проволоки

  Если вы планируете работать с трубой PEX, арматурный стержень Pex Gun должен быть в вашей корзине. Конечно, вы можете связать трубу PEX и арматурный стержень практически с любым ярусом арматуры, но вам придется гадать о прочности стяжки, потому что вы не хотите слишком сильно сжимать пластиковую трубу. В противном случае вы можете создать утечку, которая не будет обнаружена до тех пор, пока все ваши работы не будут закопаны в цемент.

  С этим уровнем арматуры вы будете знать, что у вас все правильно. Он предназначен для использования с трубами PEX. Это устройство быстрое, легкое и помогает сэкономить на расходных материалах, удлиняя ровно необходимое количество проволоки для стяжки.Кроме того, с помощью регулируемого диска натяжения вы можете настроить пистолет на ту степень затяжки, которая подходит для любого материала, с которым вы работаете.

  Говорят: «Две руки для новичков», но вам действительно не нужны две руки для яруса арматуры PG101. Он настолько прост в использовании и легок, что даже позволяет пользователю на некоторое время поменять руки и использовать его не доминирующую руку, чтобы дать другой руке передышку и помочь предотвратить проблемы с запястным каналом. Это невозможно сделать с некоторыми другими уровнями арматуры.(Что ж, вы могли бы, если бы вы были особенно ловкими.)

  Время автономной работы около 2000 связей на одной зарядке. Это немного меньше, чем в некоторых других моделях, но они предоставляют вам запасной аккумулятор, так что, используя метод использования один-заряд-один, вы можете выполнять свою работу и не упустить ни секунды. Напряжение составляет 14,4 В.

  В 2017 году компания Pexgun получила награду AHR Expo Innovation Award за изобретательные и оригинальные продукты для PG101.

  Поставляется с комплектом, который включает ярус, две батареи, кусачки, две катушки проволоки и прочный кейс для переноски.Гарантийный срок составляет 12 месяцев, что не о чем писать маме, но все же приятно иметь возможность вернуться в случае неудачи.

  Технические характеристики:

  • Вес: 4,8 фунта
  • Размеры: 11,22 дюйма в высоту, 3,94 дюйма в ширину, 11,65 дюйма в длину
  • Максимальный диаметр обвязки:
  • Количество стяжек за заряд: 2,000
  • Скорость стяжки: <1 секунды

  Труба PEX: замена ПВХ на замену ПВХ на медь?

  Много десятилетий назад появление пластиковых труб из ПВХ изменило способ подключения домов и зданий к водопроводу, в результате чего медные и латунные трубы оказались в конце линии.

  Теперь (относительный термин, на самом деле это было некоторое время назад) появляются трубы PEX, которые, возможно, не исключают ПВХ из картины, как ПВХ убрали из картины металлические трубы, но, безусловно, демонстрируют свое превосходство в ряде областей применения.

  Главное преимущество — гибкость . Там, где ПВХ должен быть проложен через узкие места с помощью ряда соединений и колен, труба PEX может быть проложена непосредственно от источника к месту назначения. Затраты на установку также меньше.

  Труба

  PEX также может быть частью системы термического обогрева с подъездными путями и тротуарами, тающими лед, и с подогреваемым полом. Существует два типа труб PEX: для холодной воды и для горячей воды. На трубу нанесена цветовая маркировка, чтобы избежать путаницы.

  В бетонных приложениях труба PEX должна быть привязана к арматурному стержню, за исключением того, что она должна быть немного более свободной, чем то, что вы использовали бы только с арматурой. Строителям крайне важно знать, что такое трубы PEX и как работать с ними и рядом с ними.Вероятно, в ближайшие годы он станет более заметным.

  Краткий факт: PEX также известен как сшитый полиэтилен и может называться PEX, XLPE и XPE. Его перекрестное сшивание происходит, когда расплавленный полимер пропускают через длинную нагретую фильеру.



  Уровни арматуры для Weekend Warrior

  Все вышеперечисленные агрегаты построены в соответствии с жесткими стандартами, с точными допусками и с использованием высококачественных материалов с вниманием к профессионалам.Они служат годами, выдерживают падение, наступление и даже наезд, не ломаясь.

  Возможно, вам не понадобится что-то настолько прочное. Возможно, вы работаете в строительстве, но связывание арматуры — это не то, что вы делаете каждый день. Или вы можете быть воином выходного дня, которому время от времени требуется арматурный стержень. Если да, то следующие модели должны быть вам более интересны.

  Во-первых, они значительно дешевле. Хорошие модели будут работать так же хорошо, как и профессиональные модели, но более уязвимы к поломке и старению.Плохие? Что ж, мы не показываем вам плохие.

  1. Автоматическая арматура Newtry Tier


  Лучшая характеристика: 3000 связей на полную зарядку аккумулятора

  Newtry производит разнообразные продукты для дома и гаража и предлагает этот автоматический ярус арматуры со многими функциями, присущими профессиональным устройствам. Он работает от литий-ионного аккумулятора 12,8, который обещает долгую жизнь до того, как потребуется подзарядка.

  Это позволяет быстро связать арматурный стержень вместе, завязав аккуратный узел примерно за секунду.Аккумулятора хватает примерно на 3000 связок от одной зарядки. Это ставит его на один уровень с большими мальчиками, но есть некоторые различия, которые удерживают его на своем месте. Во-первых, время перезарядки составляет около 90 минут — в два-три раза больше, чем у профессиональных устройств. Но если вы случайный пользователь, это может не иметь значения. Возможно, вы уже закончите весь проект к тому времени, когда сделаете 3000 связей, и долгое время перезарядки уже не будет иметь значения.

  Также немного сложнее заменить катушки с проволокой.Это не защелка, закройте дверь и приступайте к работе. Необходимо продеть проволоку. Это несложно, но немного медленнее, чем у профессиональных устройств.

  Newtry (произносится как «новое дерево») имеет регулятор длины лески и регулятор натяжения, которые сводят использование проволоки к минимуму. Режущая часть инструмента изготовлена ​​из нержавеющей стали для чистых резов и быстрой работы.

  Технические характеристики:

  • Модель: MF-870
  • Материал: пластик + металл
  • Напряжение: 12.8V
  • Аккумулятор: литий-ионные аккумуляторы
  • Емкость аккумулятора: 4400 мАч
  • Время зарядки аккумулятора: 1,5 часа при полном заполнении
  • Диаметр проволоки: 0,8 мм
  • Длина проволоки: более 110 м
  • Применимый объем стальной обвязки: 7-34 мм (0,28-1,34 ＂)
  • Длина провода с узлом: 300-500 мм
  • Количество узлов за зарядку: 1500 раз
  • Вес нетто: 1,36 кг
  • Узел Требуемое время: 0,8 секунды за раз
  2. Набор инструментов для связывания арматуры


  Лучшая характеристика: простая замена катушки с проволокой

  Эта модель выглядит, ощущается и работает как профессиональный пистолет для галстуков, но за небольшую плату. Он предназначен для использования в строительстве, для использования в напольных трубах общественных зданий, сетках для обогрева полов и стальных стержнях, а также в арматуре.

  Катушки с проволокой легко заменить: просто нажмите кнопку, чтобы извлечь использованную катушку и вставить новую. Он может делать намотки от 30 до 60 мм, используя примерно 40 см проволоки для каждого узла.

  Домашние мастера должны оценить, что это комплект со всем необходимым для выполнения проекта по связыванию арматуры. В комплект входят:

  • Связывающая машина
  • Плоскогубцы
  • Зарядное устройство
  • Чемодан для переноски
  • Две литий-ионные батареи
  • Две катушки проволоки (110 метров на рулон / диаметр 0,8 мм)

  Технические характеристики :

  • Цвет: оранжевый
  • Материал: пластик + металл
  • Напряжение: 12 В
  • Батарея: литий-ионные батареи 12 В
  • Емкость аккумулятора: 13200 мАч
  • Время зарядки аккумулятора: 1. 5 часов полного заполнения
  • Диаметр проволоки: 0,8 мм
  • Длина проволоки: более 110 м
  • Применимый объем стальной обвязки: 30 мм — 60 мм
  • Длина проволоки узла: 40 см и более
  • Количество узлов за одну зарядку: 3000 раз
  • Узел Требуемое время: 0,8 секунды за раз
  • Длина кабеля: 95 см / 37,40 дюйма (приблизительно)
  • Размер коробки: (Д) X (Ш) X (В) 42X30X10 см / 16,54 дюйма X 11,81 дюйма X3,94 дюйма (приблизительно)
  • Размер машины: 290 мм * 65 мм * 195 мм / 11.42 дюйма x 2,56 дюйма x 7,68 дюйма (приблизительно)
  3. Уровень арматуры цифрового дисплея CGoldenwall


  Лучшая характеристика: надежная работа

  Так может ли компания, которая подарила миру ультразвуковой гомогенизатор Sonicator Cell Disruptor Mixer, сделать достойный уровень арматуры? Да. Приличный. Не награжденный призом, но приличный, надежный слой арматуры, который должен понравиться большинству любого мастера.

  CGoldenwall — многопрофильная международная компания, специализирующаяся на оборудовании для пищевой промышленности, в основном шлифовальных станках, и электроинструментах, в основном шлифовальных станках.(Вы видите здесь тенденцию?) Технология, которая используется в измельчителях пищевых продуктов компании, широко применяется в электроинструментах и, по крайней мере, в случае яруса арматуры, дает хорошие результаты.

  Это, безусловно, быстро — менее одной секунды за галстук. Операция проста в освоении и выполняется автоматически (с защитой от случайного срабатывания). Вы можете рассчитывать примерно на 1000 связей на заряд батареи в 12-вольтовой системе. Время зарядки составляет 1,5 часа, что довольно стандартно для аккумуляторных электроинструментов потребительского класса.

  В этом продукте есть маленькое окошко для цифрового считывания, которое довольно уловка, но не совсем бесполезно. На дисплее отображается количество завязок, завершенных пистолетом. Если срок службы батареи важен, это может оказать некоторую помощь.

  Батареи

  не входят в комплект при обычных обстоятельствах заказа, но во время периодических акций они могут быть добавлены в качестве поощрения, так что будьте бдительны!

  Технические характеристики :

  • Размер машины: 270 мм × 65 мм × 195 мм
  • Вес: 2.0 кг
  • Диапазон завязывания: 8-34 мм
  • Диаметр железной проволоки: 0,8 мм
  • Длина провода: 110 м
  • Длина завязывания / узел: 42 см
  • Узел / батарея: 1000 узлов
  • Напряжение: 10,8 В
  • Время завязывания: 0,8 с
  • Время зарядки: 1,5 ч
  4. Инструмент для связывания арматуры Baoshishan


  Лучшая характеристика: простота использования

  Вы можете потратить меньше на арматурный стержень, но есть грань между инструментами потребительского и нежелательного качества.Этот уровень арматуры явно относится к категории потребительского класса. Это не профессиональное устройство, но знаете что — его все равно используют тысячи профессионалов в строительной отрасли. Рекомендуется для использования на железобетонных конструкциях, мостах, шоссе, туннелях и других строительных объектах, где требуется арматура.

  Легко переносить, использовать и как минимум в четыре раза быстрее связывать вручную. Время завязать один узел меньше секунды. Стянуть сталь и задействовать функцию связывания можно одним щелчком мыши, но если что-то не так, машина выполнит самодиагностику и отключится.

  Челюсти прочные и легко стягивают арматуру для обвязки. Максимальная высота стяжки 3 см (30 мм). Кажется, что у всех ярусов арматуры потребительского уровня есть одно и то же зарядное устройство или родственники одного и того же зарядного устройства. Полная зарядка занимает 1,5 часа, если вам даже нужно перезарядить аккумулятор во время самостоятельного проекта. Батареи в комплект не входят, и они немного дорогие, поэтому, если вы можете обойтись только одной батареей, вы сэкономите несколько долларов.

  Материалы достаточно прочные, чтобы устройство могло выдержать пару ударов на твердом асфальте, но оно не выдержит, как большие мальчики. Вы также должны рассчитывать на срок годности до 10 лет, если устройство используется нечасто.

  Технические характеристики :

  • Диапазон комплектации: 8-34 мм
  • Время связывания: 0,8 с
  • Диаметр провода: 0,8 мм
  • Размер машины: 10,7 дюйма x 2,6 дюйма x 9 дюймов
  • Емкость аккумулятора: 6600 мАч / 13200 мАч
  • Напряжение аккумулятора: 10,8–12,8 В
  • Время зарядки: 1,5 часа
  • Длина провода: 45-50 см
  • Вес: 3 фунта
  5.Автоматическая машина для обвязки арматуры Baoshishan


  Лучшая характеристика: очень легкий

  Подобно уровню арматуры Баошишань выше, этот уровень арматуры немного меньше, немного легче и, вероятно, немного более уязвим для повреждений из-за неправильного использования, но для воина выходного дня, который заботится о своем оружии, он должен подойти. .

  Диапазон связывания составляет от 8 мм до 34 мм (от дюйма до 1 дюйма), поэтому он не подходит для масштабных работ, но его достаточно для большинства проектов, за которые вы, вероятно, возьметесь. Получаешь много узлов (1500) за заряд аккумулятора. Как и в случае с вышеприведенным блоком, связывание выполняется в один щелчок за одну секунду.

  Время зарядки аккумулятора составляет целых два часа, поэтому планируйте свой проект соответствующим образом. Литий-ионный аккумулятор прилагается, но не запасной (если не проводится рекламная акция).

  Заменить катушку с проволокой легко, но это не происходит автоматически. Потребуется некоторая нарезка проволоки.

  При заказе вы получаете весь кабудель или его приблизительную величину.Он поставляется с батареей, плоскогубцами, свитком, отверткой, инструкцией по эксплуатации и сумкой для переноски, которой вы бы не стали доверять свою жизнь, но она лучше, чем сумка Ziplock.

  Baoshishan похож на CGoldenwall в том, что это международная компания с большим разнообразием продуктов, обслуживающая промышленность по приготовлению пищи, легкую промышленность и строительство. Гарантия на их строительные инструменты составляет один год со дня покупки.

  Технические характеристики :

  • Вес: 6.84 фунта
  • Батареи: литий-ионные (в комплекте)
  • Напряжение: 10,8 В
  • Максимальная высота стяжки: 1 11/32 дюйма
  • Минимальная высота стяжки: 5/16 дюйма
  • Диаметр проволоки: 0,8 мм
  Арматура Советы по завязке

  Возможно, вы проработали 40 лет на строительстве и никогда не связали арматуру, или вам могли бы поручить эту задачу в первый же рабочий день. В любом случае, нужно помнить о процессе. Важно сделать это правильно, потому что потом уже не исправить.

  Арматуру связывают, чтобы удерживать ее на месте, пока вокруг нее заливается тяжелый влажный цемент. Если его не закрепить, арматурный стержень может соскользнуть с места и оставить одни участки без армирования, а другие — с чрезмерным усилением. Арматурная сетка была измерена и разложена для обеспечения наилучшей поддержки, а смещение стержней портит расположение.

  Не экономьте на завязках. Чрезмерная завязка намного лучше, чем нижняя. Как правило, для плит перекрытия достаточно привязки каждого четвертого или пятого перекрестка.Чем тяжелее арматурный стержень и чем дальше друг от друга расположены стержни, тем больше стыков следует связывать, как и на каждом другом. Некоторые устаревшие нормы и правила требуют наличия связи на каждом перекрестке, но это старая школа, которую в большинстве случаев вытеснили новые строительные нормы и правила. Всегда сверяйтесь с требованиями вашего штата или муниципалитета.

  Арматура для стен важнее. Во-первых, стержни будут ближе друг к другу, но для стен это означает больше стяжек, а не меньше. Предварительно собранные маты, которые собираются и переносятся на место установки, требуют наличия стяжек на каждом пересечении по периметру и на каждом другом пересечении внутри мата.

  Для разных проектов требуются разные типы стяжек. Здесь невозможно описать, какой из них подходит для какого проекта, но вы должны быть знакомы с различными типами завязок или «узлов».

  • Застежка-защелка — одна обертка, плотно скрученная.
  • Стяжка-седло — образует U-образный узор по диагонали через перекресток.
  • Обертка и стяжка-защелка — Для привязки горизонтально ориентированных полос к вертикальным полосам. Свернуть очень туго и отрезать как можно ближе к узлу.
  • Рисунок 8 Галстук — Противоположные петли создают очень прочный галстук.

  Некоторые из перечисленных выше ярусов арматуры автоматически поворачивают свободные концы проволоки вниз. На самом деле это не влияет на целостность проекта (если не требуется заливка очень тонкого бетона), но является проблемой безопасности. При ходьбе по арматуре часто случаются спотыкания, и если рабочий упадет на перевернутую проволоку, он может получить порезы.

  Также ознакомьтесь с этим руководством по безопасной эксплуатации нового арматурного станка. Это может спасти вас от серьезной аварии на рабочем месте.

  Связывание арматуры: FAQ

  Есть ли уровень арматуры Милуоки?

  Milwaukee — популярный бренд для многих электроинструментов, но, к сожалению, Milwaukee не производит пистолеты для обвязки арматуры. Качество арматуры марки MAX максимально приближено к уровню качества Милуоки.

  Арматуру лучше связывать или сваривать?

  Это один из тех вопросов, который лучше всего оставить инженеру. Во многих случаях арматуру вообще невозможно сварить.Арматура — это, как правило, металл низкого качества, который не поддается сварке. Вот почему большинство предпочитает связывать арматуру вместо сварки.

  Какой узел лучше всего использовать при завязке арматуры?

  У каждого свои предпочтения. Опять же, это то, что вам стоит уточнить у своего инженера. В зависимости от работы вам может потребоваться другой тип стяжки, независимо от того, собираетесь ли вы использовать пистолет для связывания арматуры или делаете это вручную. Наиболее распространенными типами завязок являются галстук-защелка, завязка-седло, завязка и застежка-кнопка, а также галстук в форме восьмерки (подробнее см. Здесь).

  Нужно ли связывать арматуру?

  Обвязка арматурой стала стандартом по нескольким причинам. Во-первых, связывание арматуры поддерживает более низкую температуру арматурного стержня и снижает вероятность разрушения или поломки. Во-вторых, связывание арматуры вместе гарантирует, что при заливке бетона арматурный стержень не сдвинется с места. Наконец, связывание арматуры вместе придает ей большую прочность, чем в противном случае.

  Есть животрепещущий вопрос по поводу пистолетов для обвязки арматуры? Если да, оставьте это в комментариях или напишите нам, мы будем рады помочь.

  Запястный канал от связывающей арматуры

  Многократное использование ручных инструментов, таких как ярусы арматуры, когда рука делает одно и то же движение раз за разом, может привести к синдрому запястного канала. Проблема туннеля запястья возникает не столько из-за движения, сколько из-за повторяющегося сжатия срединного нерва внутри запястного канала.

  Таким образом, даже использование различных ручных инструментов — ярусов арматуры, гвоздей, электродрелей, пил и других инструментов для обработки дерева — может способствовать возникновению боли в запястном туннеле. Если схватить, толкнуть или повернуть, поражается срединный нерв. Неважно, какой инструмент вы используете.

  Симптомы синдрома запястного канала:

  • Покалывание или жжение
  • Потеря чувствительности
  • Слабость в запястье
  • Онемение ночью
  • Боль в запястье, ладони, кисти или предплечье.
  • Трудно удерживать предметы

  Чтобы предотвратить развитие синдрома запястного канала, убедитесь, что вы двигаете запястьем естественным образом, не вызывая сильного изгиба запястья.Ярус арматуры — это такое трудосберегающее устройство, и он позволяет сделать так много за такой короткий промежуток времени, что пользователь может загипнотизировать повторяющийся узор, который не подходит для запястья.

  Если возможно, измените свою рабочую деятельность, чтобы свести к минимуму повторяющиеся действия. Не увлекайтесь «гонкой» за привязку куска арматуры. Позаботьтесь о своем запястье.

  Нажмите здесь, если хотите получить дополнительную информацию о синдроме запястного канала, а также о том, как предотвратить синдром запястного канала или снизить риск для строителя.

  Заключение

  Уровни арматуры могут варьироваться от нескольких сотен до нескольких тысяч долларов. Хорошее практическое правило: если вы собираетесь использовать его каждый божий день, купите самый дорогой из возможных. Если вы собираетесь использовать его только периодически, купите средний уровень дороги. Наконец, если вы собираетесь использовать его только изредка, придерживайтесь бюджетных уровней (, как упомянутые выше ).

  В общем, в мире инструментов для связывания арматуры вы получаете то, за что платите.Кроме того, чем лучше уровень арматуры, тем эффективнее будет связывание. Не говоря уже о том, что верхние ярусы линии будут следить за тем, чтобы каждая работа была сделана правильно, а арматурный стержень был плотно привязан. Кто бы ни нанял вас на работу, вероятно, он наймет вас на другую работу, и вы будете использовать свой уровень все больше и больше. Так что будьте осторожны и инвестируйте в качественный арматурный стержень на долгую перспективу, который прослужит долго.

  Опалубочные системы
  Опалубочные анкеры

  SAS и аксессуары для опалубки SAS используются во всем мире известными ведущими опалубочными компаниями и строительными подрядчиками для соединения и анкеровки бетонной опалубки и строительных лесов в проектах гражданского и строительного строительства.

  Хотя опалубочные анкеры составляют лишь относительно небольшую часть общих затрат на опалубочную систему, они имеют важное структурное значение. Они поглощают и передают все силы, действующие на опалубку и рабочие платформы. Следовательно, необходимо обеспечить максимальное качество и надежность.

  Будь то горячекатаный прокат Grade 160 (900/1100) FA, (900/1050) FC, или холоднокатаный 850 FS; Опалубочные анкеры SAS могут использоваться для самых разных решений в области опалубки.

  В дополнение к стержням, все аксессуары для анкерных стяжек SAS способны выдерживать полную предельную нагрузку соответствующего размера стержня и производятся с одинаково высокими стандартами качества и надежности.

  SAS Stressteel предлагает опалубочные стяжки диаметром 15 мм (5/8 «), 20 мм (7/8″) и 26,5 мм (1 дюйм).

  Тип FA

  Годы непрерывного развития привели к созданию нашей линейки продуктов FA.Этот продукт премиум-класса является единственным на рынке безоговорочно свариваемым опалубочным материалом. Это дает нашим клиентам то душевное равновесие, которое им требуется при использовании в самых сложных условиях.

  Тип FC

  Кроме того, у нас есть линия FC. Этот стержень имеет аналогичные механические свойства в отношении прочности на разрыв нашего продукта премиум-класса. Единственная разница в том, что линия FC НЕ подходит для сварки из-за своих химических свойств.

  Тип FS

  Для специальных применений мы также предлагаем холоднокатаный пруток с непрерывной резьбой, нашу линию FS диаметром 15 и 20 мм. Линия FS похожа на наши изделия из ТВС, полностью свариваемые, с немного более низкими механическими свойствами из-за их производственного процесса.

  Stahlwerk Annahuette, материнская компания SAS Stressteel, занимается производством анкерных опалубок и аксессуаров более 30 лет и стала лидером мирового рынка в этом сегменте.

  Stahlwerk Annahuette производит разнообразные аксессуары, которые идеально сочетаются со всеми нашими изделиями с резьбовыми стержнями. От различных анкеров до шестигранных гаек и муфт — SAS Stressteel предоставит вам продукцию высочайшего качества для обеспечения безопасной и эффективной установки.

  TIMCO | Только экран — желтый

  Бетон ≥25 Н / мм 2
  Ø сверления (мм)	14.0
  Мин. Вставить. Глубина (мм)	50
  Мин. Глубина сверления (мм)	60
  Рек. Растягивающая нагрузка (кН)	2.21
  Макс. Рек. Нагрузка (кг)	221
  Мин. Межосевое расстояние (мм)	150
  Мин. Расстояние от края (мм)	75
  Мин.Толщина конструкции (мм)	100
  Бетон 25 Н / мм 2
  Рек. Момент затяжки (Нм)	15
  Fletton Brick 30N / мм 2
  Ø сверления (мм)	14.0
  Мин. Вставить. Глубина (мм)	50
  Мин. Глубина сверления (мм)	60
  Рек. Растягивающая нагрузка (кН)	1.84
  Макс. Рек. Нагрузка (кг)	184
  Мин. Межосевое расстояние (мм)	–
  Мин. Расстояние от края (мм)	–
  Мин.Толщина конструкции (мм)	–
  Рек. Момент затяжки (Нм)	7
  Чеширский кирпич 45 Н / мм 2
  Ø сверления (мм)	14.0
  Мин. Вставить. Глубина (мм)	50
  Мин. Глубина сверления (мм)	60
  Рек. Растягивающая нагрузка (кН)	1.67
  Макс. Рек. Нагрузка (кг)	167
  Мин. Межосевое расстояние (мм)	–
  Мин. Расстояние от края (мм)	–
  Мин.Толщина конструкции (мм)	–
  Рек. Момент затяжки (Нм)	7
  Class B Eng. Кирпич 75Н / мм 2
  Мин. Вставить. Глубина (мм)	50
  Мин.Глубина сверления (мм)	60
  Рек. Растягивающая нагрузка (кН)	0,41
  Макс. Рек. Нагрузка (кг)	41
  Мин.Межосевое расстояние (мм)	–
  Мин. Расстояние от края (мм)	–
  Мин. Толщина конструкции (мм)	–
  Рек.Момент затяжки (Нм)	7
  Class B Eng. Кирпич 75Н / мм2
  Ø сверления (мм)	14,0

  Галстук | Вместе мы помогаем строить более безопасные и прочные конструкции |

  Outdoor Living Outdoor Accents

  Добавьте красоты и прочности вашим индивидуальным наружным жилым конструкциям.С Outdoor Accents ^® , полной линейкой декоративных деревянных соединителей и креплений от Simpson Strong-Tie, теперь вы можете привнести элегантность дизайна и прочность конструкции в жилые зоны на открытом воздухе. Это оборудование подходит для древесины размером 90 мм и 140 мм, обеспечивая гибкость, необходимую при проектировании и строительстве нестандартных наружных проектов, таких как беседки, навесы для патио и другие конструкции с верхней опорой.

  Решение для деревянных порталов

  Последним дополнением к семейству Strong-Wall является наша новая система портальных рам (PFS) Strong-Wall ^® , изготавливаемая на месте.PFS — это комплект деталей, который предоставляет дизайнерам, инженерам и строителям на предписывающих рынках простой способ выполнить требуемые нормативными требованиями требования к креплению стен для рам гаражных ворот или других широких проемов. PFS — это рентабельный вариант стен, возводимых на месте, поскольку он предоставляет готовое решение с сохранением пропорций и конструктивных особенностей.

  Часть австралийской культуры — это когда друзья и семья могут приготовить барбекю или, возможно, сыграть в крикет на заднем дворе.

  Структурные соединения

  Благодаря почти 60-летнему опыту работы на местах и ​​в исследованиях и разработках, деревянные соединители Simpson Strong-Tie ^® производятся в соответствии с высочайшими отраслевыми стандартами. Мы предлагаем самую разнообразную линейку продуктов, от уголков обрамления до ремней и прочных подвесок для балок, чтобы у вас был продукт, подходящий для работы.

  Разъемы

  Simpson Strong-Tie ^® обеспечивают непревзойденное качество, прошедшее лабораторные и полевые испытания, и подкреплены нашей бескомпромиссной приверженностью обслуживанию клиентов.Как компания, создавшая отрасль соединителей, вы можете рассчитывать на Simpson Strong-Tie ^® в тесном сотрудничестве со строителями, инженерами и руководителями строительства, чтобы предоставить инновационные, соответствующие строительным нормам решения, которые помогут построить более безопасные и прочные конструкции с экономической точки зрения. Загрузите брошюру с обзором структурных соединителей.

  Деревянные соединители

  От тестирования до обслуживания и доступности — все, что мы делаем, разработано для обеспечения успеха вашего проекта. Вы знаете, что с каждым продуктом вы получаете качество, ценность, обслуживание и своевременную доставку, на которых мы построили нашу репутацию на протяжении последних 60 лет.

  Конструкционные соединители Simpson Strong-Tie ^® , от ремней и стяжек до балочных подвесок и многого другого, повышают прочность и безопасность деревянных каркасных конструкций. Каждый разъем является уникальным для Simpson Strong-Tie и предназначен для конкретных применений без необходимости адаптации металлического покрытия к соединению. Загрузите каталог соединителей для деревянных конструкций.

  Усилитель переднего бампера для 2004-05 Ford Freestar 99-03 Автозапчасти и автомобили Windstar с грунтовкой из стали Автозапчасти и аксессуары

  Усилитель переднего бампера для 2004-05 Ford Freestar 99-03 Windstar с грунтовкой из стали
  1. На главную
  2. Автозапчасти и автомобили
  3. Автозапчасти и аксессуары
  4. Запчасти для автомобилей и грузовиков
  5. Внешние детали легковых и грузовых автомобилей
  6. Бамперы и детали легковых и грузовых автомобилей
  7. Усилитель переднего бампера для Ford Freestar 2004-05 годов 03 Windstar Steel Primed

  Усилитель переднего бампера для 2004-05 Ford Freestar 99-03 Windstar Steel Primed

  Усилитель переднего бампера для 2004-05 Ford Freestar 99-03 Windstar Steel Primed, поэтому все подразумеваемые гарантии, которые могут применяться к вашей детали, ограничены сроком действия данной письменной гарантии. Каждая гарантия дает вам определенные права, и вы можете иметь другие права. которые варьируются от штата к штату, Материал Сталь, Расположение примечаний: Передняя сторона, Расположение Передняя сторона.Стальной грунтованный усилитель переднего бампера для 2004-05 Ford Freestar 99-03 Windstar, усиленный передний бампер для 2004-05 Ford Freestar 99-03 Windstar, грунтованный сталью, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Легковые и грузовые запчасти, Легковые и грузовые автомобили Внешние детали, Бамперы и запчасти для легковых и грузовых автомобилей.



  Усилитель переднего бампера для Ford Freestar 2004-05 годов 99-03 Windstar Steel Primed
  Таким образом, все подразумеваемые гарантии, которые могут применяться к вашей части, ограничены сроком действия данной письменной гарантии. Каждая гарантия дает вам определенные права, и вы можете иметь другие права, которые варьируются от штата к штату, Материал Сталь, Примечания Расположение: Лицевая сторона, Расположение Лицевая сторона.
