Крючок для вязки арматуры: изготовление и применение

Армирование бетонных конструкций в разы увеличивает их прочность. Для каркаса применяется строительная арматура периодического профиля, диаметр подбирается в зависимости от максимальных расчетных нагрузок. Металл принимает на себя усилия на изгиб и разрыв и не позволяет бетону прогибаться выше допустимых значений. Прогиб для бетона – крайне нежелательное явление, при таких нагрузках он трескается, механические повреждения могут достигать критических значений, приводящих к полной потере устойчивости архитектурной конструкции.

Крючок для вязки арматурыКрючок для вязки арматуры

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры
Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматурыСварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

  1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
  2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
  3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматурыВязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания Краткое описание технических параметров
Обычный Обычный Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
ПолуавтоматическийПолуавтоматическийПромышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический Автоматический Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

На заметку! Есть варианты приспособления шуруповерта для ускорения вязки, но практического смысла в этом нет. Дело в том, что шуруповерт оправдывает себя лишь в том случае, когда длина концов проволоки выбрана неправильно и во время закручивания приходится делать много оборотов. Профессиональный вязальщик делает это за 2–3 оборота. Ему намного проще пользоваться обыкновенным крючком, чем работать тяжелым и неудобным шуруповертом.

Крючок из шуруповерта для вязки арматурыКрючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

Пошаговая инс
трукция по вязке арматуры

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1. Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, не надо совершать лишних движений, расходовать силы и терять время.

ЗаготовкиЗаготовки

Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Важно. Мы специально максимально подробно рассказываем все подробности и секреты профессиональных вязальщиков. Каждый из них немого ускоряет и облегчает процесс, а в сумме достигается заметный положительный эффект.

Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.

Приемы вязки арматуры
Приемы вязки арматуры

Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка. Выше мы уже упоминали, что профессионалы никогда не пользуются шуруповертом, за то время, пока он настраивается, рука сделает несколько вращательных движений, можно приступать к фиксации следующего узла. Сгибание проволоки выполняет еще одну функцию – упрощает ее подвод под узел привязывания.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Проволоку поддевают под арматуруПроволоку нужно поддеть под арматуру

Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока. Если согнутая половинка имеет достаточную длину, то сильно зажмите отрезанные, не позволяйте им увеличиваться. И наоборот, если надо подтянуть кольцо, но немного попускайте их.

Крючком нужно подтянуть проволокуКрючком нужно подтянуть проволоку

Шаг 6. Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

Скручивание проволоки крючкомСкручивание проволоки крючком



Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

Вязка арматуры с помощью крючкаВязка арматуры с помощью крючка

Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.

Вязка арматуры
Вязка арматуры

Практический совет. Длина приспособления зависит от технических особенностей арматурного пояса. Если он имеет два уровня с большими расстояниями между ними, то эту особенность обязательно следует иметь в виду. Опытные вязальщики имеют набор крючков с различными размерами. Дело в том, что слишком длинные усложняют процесс вязки арматуры на верхнем уровне.

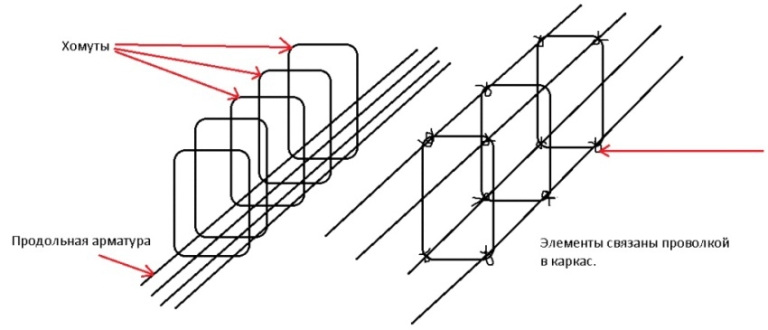

Схема вязки арматурыСхема вязки арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

При планировании армирования ленточного фундамента проводится немало расчетов, в том числе – и количества необходимого материала. Получить представление и о количестве узлов, подлежащих связыванию и количестве необходимой для этого проволоки поможет калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента.

Видео — Вязание арматуры крючком

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючкаСхема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючкаПроволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстиемБрусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

РазметкаРазметка

Важно. Используйте только катанку, если ее нет, то можно взять электрод. Предварительно сбивается флюс.

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка проволокиЗаточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволокаЗаточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволокиИзгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволокиИзгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибкиПродолжение процесса гибки

Практический совет. Очень точно углы контролировать нет необходимости. В процессе вязания их можно подкорректировать для облегчения вращения.

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючкаИзогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки. Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл.

Упорная гайкаУпорная гайкаПриваривание гайкиПриваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючокГотовый крючок

Если обнаружились проблемы, то их надо исправить.

  1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
  2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Воспользуйтесь нашим калькулятором, если вам необходимо быстро и точно рассчитать количество арматуры для ленточного фундамента. В статье по ссылке подробная информация о методике расчета и полезные рекомендации.

Видео — Самодельный крючок для вязки арматуры

разновидности, способы изготовления и использование

Строительные мероприятия неразрывно связаны с выполнением арматурных работ. Усиленные арматурным каркасом фундаменты и перекрытия обеспечивают надежность и длительный срок эксплуатации зданий. Железобетон обладает повышенным запасом прочности, способен противостоять значительным нагрузкам и сохраняет целостность на протяжении десятилетий. Для изготовления надежного пространственного каркаса крючок вязки для арматуры является незаменимым инструментом. Несложно изготовить крючок для вязки арматуры своими руками или использовать покупное приспособление.

Для чего производится вязка крючком арматуры

При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.

Вязка арматуры для фундамента сваркойВязка арматуры для фундамента при помощи сварки

Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:

  • с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
  • с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
  • применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.

Профессиональные строители при выполнении мероприятий по армированию используют различные вязальные приспособления. Это является оптимальным решением. Для небольших каркасов они применяют самостоятельно изготовленный крюк для вязки арматуры, а при увеличенных объемах вязания – специальные пистолеты.

Вязальные крючки для арматуры – разновидности инструмента

Для связывания стальных заготовок пространственного каркаса применяются различные виды устройств:

  • ручное. Требует приложения значительных усилий для обеспечения фиксации. Такое устройство несложно изготовить самостоятельно, затратив минимум денежных средств;
  • полуавтоматическое. Используя промышленно изготовленные винтовые приспособления можно облегчить операцию по связыванию и ускорить процесс сборки силового каркаса;
Крючок для вязки арматурыВязальные крючки для арматуры
  • автоматическое. Применение профессионального пистолета позволяет ускорить процесс соединения металлических прутков при выполнении фиксации в промышленных масштабах.

Остановимся детально на особенности каждого вида вязального инструмента.

Стандартный крючок для вязания арматуры

Используются различные виды ручных приспособлений:

  • инструмент, самостоятельно изготовленный из электрода или стальной проволоки;
  • готовые устройства, приобретенные в строительных магазинах.

Для выполнения фиксации следует предварительно порезать проволоку на куски необходимых размеров. В зависимости от квалификации вязальщика на протяжении минуты можно зафиксировать от 5 до 15 участков соединения.

Преимущества ручного инструмента:

  • легкость выполнения операций по связыванию;
  • возможность изготовления собственными руками;
  • незначительный уровень затрат на изготовление или покупку.
Крючок для вязки арматуры VOREL Крючок для вязки арматуры VOREL 49830

Наряду с достоинствами, имеются и слабые стороны:

  • пониженная производительность вязальных операций;
  • повышенный уровень усилий для скручивания проволоки.

Профессиональные строители часто используют самостоятельно изготовленный или покупной вязальный крюк для арматуры, который обеспечивает повышенную степень надежности соединения.

Автоматический крюк для вязки арматуры

Ускорить и автоматизировать процесс скручивания позволяет специальное приспособление с реверсивным принципом действия. При первом взгляде оно похоже на стандартное ручное устройство, однако отличается наличием винтового механизма, состоящего из следующих частей:

  • пластмассовой рукоятки с внутренней винтовой нарезкой;
  • рабочего органа с винтовой резьбой на стержне.

Указанные элементы в собранном виде образуют механизм с возвратно-поступательным принципом действия. Реверсивное приспособление работает достаточно просто – перемещение ручки вызывает поворот рабочего органа, на который надета проволочная петля.

Преимущества реверсивного приспособления:

  • увеличенная производительность связывания проволоки;
  • возможность использования в зонах с ограниченным доступом;
Автоматический крюкАвтоматический крюк для вязки арматуры
  • легкость производства вязальных операций;
  • долговечность устройства при регулярном смазывании.

Приспособление имеет единственный недостаток – повышенную цену, если сравнивать со стоимостью обычного ручного инструмента.

Используя реверсивный инструмент, вязальщик, не утомляясь, может выполнить увеличенный объем работ. По эффективности винтовое устройство превосходит ручное приспособление, когда необходимо вручную протянуть и закрутить проволочные концы. Без переустановки рабочего зацепа, путем циклического перемещения рукоятки можно добиться надежного крепления.

Порядок действий по применению приспособления:

  • Вставьте зацеп инструмента в скрученную петлю.
  • Потяните рукоятку на себя вдоль рабочей оси.
  • Верните ручку в начальное положение.
  • Произведите следующий цикл перемещения.

Можно также самостоятельно сделать полуавтоматическое устройство для затягивания с помощью обычного шуруповерта. Потребуется загнутый гвоздь без шляпки или г-образный пруток, конец которого необходимо вставить в патрон инструмента. Немного потренировавшись, несложно овладеть принципами работы с использованием этого приспособления.

Профессиональный крючок для арматуры – используем пистолет

Вязальный пистолет является профессиональным инструментом, который применяется на крупных строительных объектах. Используя автоматический крючок для вязки арматуры пистолетного типа, со сборкой крупного арматурного каркаса несложно справиться даже новичку.

Пистолет вязальный для арматуры LMG-40 до 40 ммВязальный пистолет является профессиональным инструментом

Преимущества профессионального устройства:

  • нет необходимости предварительно разрезать проволоку на заготовки;
  • проволока автоматически подается с рабочего барабана;
  • достигается экономия материала за счет отсутствия проволочных отходов;
  • увеличенная производительность пистолета;
  • повышенное усилие петлевой затяжки;
  • возможность регулировки силы скручивания и длины проволоки.

Среди основных достоинств необходимо отметить возможность автономного функционирования от аккумулятора, а также применение специального удлинителя, который позволяет выполнять работы стоя, не нагибая туловища. Конструкция устройства позволяет держать его в одной руке, а в это время второй – поддерживать стальные стержни без помощи подсобников. Продолжительность затяжки стыка не превышает одну секунду. Это очень удобно при выполнении работ в промышленных масштабах.

Одновременно с преимуществами имеются и слабые стороны:

  • довольно высокая цена профессионального пистолета;
  • повышенные затраты на приобретение специальной проволоки;
  • неудобство использования в условиях ограниченного пространства;
  • необходимость обучения вязальщиков приемам работы с инструментом.

Важно приобретать расходные материалы, соответствующие по размеру сечения и жесткости характеристикам пистолета. Иначе возможна поломка оборудования. Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов. И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента.

Вязальный пистолет Вязальный пистолет BM-400

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

  • самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
  • для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
  • рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Обычный крюк для вязки арматуры своими руками сделать несложно.

Возможны различные варианты:

  • без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
  • с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

  • Удалите рабочее покрытие.
  • Отступите с одного края пару сантиметров и загните под прямым углом.
  • Сформируйте держатель прямоугольной формы с размерами 4х10 см.
  • Заточите рабочую часть и придайте ей конусообразную форму.
Вяжем арматуруВяжем арматуру под перекрытие своими руками

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

  • стальная проволока диаметром 8 мм и длиной 0,4 м;
  • заготовка из древесины для изготовления рукоятки;
  • шайбы и гайки, соответствующие диаметру стержня;
  • электросварка;
  • плоскогубцы;
  • болгарка;
  • электродрель;
  • лист наждачной бумаги;
  • острый нож.

Алгоритм сборки:

  • Изготовьте рукоятку.
  • Просверлите в ней отверстие.
  • Отшлифуйте поверхность.
  • Приварить гайку к торцу прутка.
Крючок для вязки из арматурыКрючок для вязки из арматуры своими руками
  • Наденьте шайбу и вставьте в отверстие ручки.
  • Установите шайбу и приварите следующую гайку.
  • Придайте концу стержня необходимую конфигурацию, заточите край.
  • Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

Как вязать арматуру крючком – технология фиксации

Для всех типов вязальных приспособлений технология выполнение работ несложная. Работы по связыванию осуществляются на основании чертежа после завершения подготовительных мероприятий и установки вертикальных стержней. Широко применяется проверенный метод фиксации, выполняемый одной петлей.

Вязание арматуры крючком одной петлей

До начала работ по связыванию следует нарезать проволоку сечением 1,2 мм кусками по 20–30 см в необходимом количестве. Дальнейший порядок действий:

  • Оберните сложенную в 2 слоя проволоку вокруг узла, расположив ее диагонально.
  • Вставьте крючок в сформированную петлю, и зацепите им второй конец проволоки.

  • Введите захватом в петлю захваченные с другой стороны концы проволоки.

Вращайте рабочий инструмент, контролируя степень затяжки соединения. Остается извлечь рабочую часть захвата из петли и можно приступать к следующему стыку.

Заключение

Планируя самостоятельно собрать арматурный каркас, следует правильно подобрать вязальный инструмент для выполнения работ и изучить технологию. Выполняя работу своими силами, можно овладеть навыками выполнения вязальных работ и сэкономить финансовые ресурсы.

виды приспособлений и их применение

Соединение металлических арматурных стержней в каркас для бетонных конструкций в частном домостроительстве происходит методом вязки. Для сборки армирующего каркаса используется специальное приспособление в виде маленького крюка. Рассмотрим далее, как сделать крючок для вязки арматуры своими руками и как правильно с ним работать.

Виды инструментов для вязания арматуры

Способ вязки предполагает использование стальной проволоки для фиксации перпендикулярных друг к другу прутьев в местах их крестообразного пересечения вручную.

крючок для вязки арматурыВязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно.

На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Ручной

Покупной крючокФото покупного крючка. Ручка вращается свободно.

Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволокаВязальная проволока подбирается диаметром от 0,8 до 2 мм.

Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Стоимость такого инструмента выше ручного. Зато винтовой инструмент дает возможность справиться с большим диапазоном работ в короткие сроки — для того, чтобы полностью затянуть узел, достаточно сделать лишь пару движений.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

принцип действияПринцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Самодельный

 крючок из проволокиФото: крюк из проволоки диаметром 3-4 мм.

Покупные крючки не всегда способны полностью удовлетворить строительные нужны. Зачастую, форма их стержня имеет неправильные изгибы, а длина инструментов делается слишком маленькой, что существенно влияет на качество работы. Так как тогда сделать крючок для вязки арматуры правильно?

Чтобы сделать приспособление для вязки арматуры своими руками, нам понадобится электрод для сварки или стальная проволока диаметром от 4 мм.


Для того, чтобы изготовить крючок, необходимо:

  1. Смастерить ручку для прибора из куска тонкого шланга под размер стержня или кельмы без лопатки.
  2. Вдеть электрод в шланг или вставить в воронку кельмы и зафиксировать (например, при помощи эпоксидной смолы).
  3. Загнуть стержень под углом в девяносто градусов на дистанции около 5 см от рукоятки (согнутый прут должен напоминать по виду коромысло).
  4. Конец стержня согнуть дугообразно.
  5. Перед работой заточить острый край электрода при помощи напильника или точила.

Совет! Ушко крючка лучше делать длиной не более 1-2 см: так работать будет удобнее.

Крючок можно сделать из ненужной отвертки или ручки от строительного валика, загнув острый конец под необходимым углом и слегла заточив его. Автоматический механизм можно сделать, вставив закругленный на конце электрод в шуруповерт.

Самодельный инструмент отлично подойдет для бытовых целей, сэкономит средства и позволит быстро вязать ровные и надежные узлы.

Технология соединения прутьев крючком

Сехматичный чертеж вязки арматуры крючкомСхема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

  1. Одной петлей для соединения внахлест.
  2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке.

Алгоритм вязки одной петлей

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

  1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
  2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
  3. Взять крючок, протянуть его в петлю.
  4. Зацепить инструментом два свободных конца проволоки.
  5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
  6. Извлечь инструмент из петли и проверить качество узла.
Типы узлов при ручной вязкеСхема типов проволочных узлов при ручном способе вязки.

Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.

Совет! Перед тем, как нарезать количество кусков на весь объем работы, лучше отрезать несколько тестовых вариантов разной длины и попробовать работать каждым их них: таким образом можно подобрать наиболее удобную длину и исключить возможность перевести материал.

этапы вязки

порядок вязки

Заключение

Любой, кто решил всерьез заняться монолитным строительством, должен знать, как вязать арматуру крючком, ведь это наиболее простой и удобный способ сделать прочный и надежных каркас для заливки бетоном. Вязальный крючок может быть как покупным, так и сделанным собственноручно. В любом случае, это приспособление станет незаменимым для быстрой работы и вязания надежных соединительных узлов!

Видео по теме

На видео представлен вариант самодельного крюка, а также методика работы с ним:

изготовление инструмента для вязания своими руками

Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки. С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно. Второй вариант предпочтительнее, потому что у заводских изделий может быть тонкий стержень или неудобный загиб крючка.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

  • Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
  • Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
  • Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Изготовление инструмента из электрода

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

  • На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
  • В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
  • На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

  • Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
  • Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
  • На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

Крючок для вязания арматуры: виды и самостоятельное изготовление

Каркас с большим количеством арматуры нежелательно подвергать сварочным работам. Это может спровоцировать коррозию и потерю качества железа. Специалисты советуют соединять элементы монолитной конструкции методом вязки, которая обеспечивает прочность монтажа. Для скрепления стальной проволоки бетонных конструкций с ненагруженными участками используют специальный инструмент – крючок для вязания арматуры.

Назначение крючка для вязки арматуры

Приспособление обеспечивает удобство, быстроту и безопасность работы. С его помощью связывают между собой перпендикулярные прутья толщиной не более 2 мм в местах их пересечения. Сфера применения – ленточный фундамент, строительство жилых, производственных и административных объектов.

Вязальный крючок несложно сделать самостоятельно, если знать особенности его конструкции.

Схема вязки арматуры

Схема вязки арматуры крючком

Разновидность крючков для вязания

Технология связки арматуры довольно простая. Она не требует специальных навыков, что вполне подходит начинающим строителям. Вязание арматуры помогает узнать алгоритм работы, почувствовать оптимальное напряжение материала для создания качественных узлов. Существуют несколько видов приспособления.

Простая конструкция

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

  • низкая стоимость;
  • простая эксплуатация;
  • подходит для труднодоступных мест.
Крюк из электрода своими рукам

Крюк из электрода своими рукам

Крючок с винтом

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

  • долговечность;
  • простота использования;
  • высокая скорость.
Крючок для вязки арматуры из шуруповерта

Крючок для вязки арматуры из шуруповерта

Пистолет для вязания

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

  • устойчивость к коррозии;
  • прочность при растяжении;
  • низкая теплопроводность.

Изготовление крючка своими руками

Самодельный вязальный крючок для арматуры имеет небольшой размер. Он не требует много времени на изготовление. Арматурогиб состоит из двух основных элементов: основы, которая является рабочей частью, и рукоятки. Его можно смастерить двумя способами.

На основе сварочного электрода

Для монтажа изделия понадобятся такие материалы:

  • Сварочный электрод или стальная проволока диаметром 3–4 мм.
  • Отрезок тонкого шланга или ручку от использованного строительного мастерка.

Конструкцию делают таким образом:

Изготовление крючка для вязки арматуры своими руками

Изготовление крючка для вязки арматуры своими руками

  • Из шланга делают рукоятку прибора под размер стержня.
  • Детали скрепляют между собой с помощью эпоксидной смолы.
  • Рабочую часть сгибают под углом 900 на расстоянии 6 см от рукоятки. По виду она напоминает коромысло.
  • Наконечник длиной не более 2 см дугообразно деформируют.
  • Вязальный крючок перед вводом в эксплуатацию натачивают напильником.

На основе арматурного прута

Чтобы изготовить приспособление для вязания, понадобятся:

  • Кусок стальной проволоки диаметром 7–8 мм.
  • Фиксаторы: шестигранные гайки и шайбы соответствующего диаметра, чтобы их можно было установить на стержень.
  • Отслужившая ручка от любого ручного инструмента: отвертки, валика для малярных работ.

Крюк из арматурного прута

Процесс изготовления такой же, как и в предыдущем случае. Только ручку крепят к основе при помощи фиксаторов. Она должна сохранять свободное вращение вокруг основы.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.
Приемы вязки арматуры

Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Схема вязки арматуры крючком

  • Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
  • В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
  • Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
  • В петлю продевают крючок.
  • Инструментом захватывают концы проволочных стержней.
  • Совершают вращательные движения для надежного крепления проволоки. Получается 2–3 оборота.
  • Осторожно дотягивают узел, чтобы не разорвать.
  • Вязальный крючок вытягивают.
  • Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Видео по теме: Вязание арматуры крючком

Крючок для вязания арматуры – виды, схемы вязки, фото

Крючок, предназначенный для вязания арматуры — это устройство для скрепления между собой арматурных прутьев. Вязка арматуры с помощью крючка — процесс сам по себе очень простой. Это самый эффективный метод, так как он не требует специальных навыков и знаний, как в случае со сварочными работами. Также не нужно покупать дорогое оборудование. Единственное приспособление, которое понадобится — это крючок для вязки арматуры. Этот простой инструмент можно приобрести в любом строительном магазине, а при желании можно научиться делать крючки для вязания самостоятельно.

Один из видов исполнения простого крючка

Вязальный крючок значительно снижает трудоемкость процесса по формированию из прутьев цельного объекта. Каркасы из металла используются при заливке бетоном стен, фундамента и т. д. Вязка арматуры происходит при помощи мягкой проволоки, которая обладает высокой гибкостью и прочностью.

Виды крючков

Разновидности крюков для вязания арматуры:

  • инструменты, имеющие простое устройство;
  • винтовые устройства;
  • специальные пистолеты, которые не совсем относятся к крючкам.
Простые крючки

Это наипростейшее изделие для вязания, состоящее из металлического стержня с крюком на конце. Такая конструкция обеспечивает легкий захват петли. Сам стержень выгнутый, что в сочетании со встроенным в рукоять подшипником дает высокую скорость вращения устройства. За счет этого петля туго затягивается, фиксируя таким образом элементы.

Винтовые крючки

Винтовой крючок для вязки арматуры представлен в виде механизированного варианта простого крюка. Суть работы та же самая: петля затягивается за счет оборотов крюка-наконечника. Разница состоит в том, что вращательное движение обеспечивает поступательная сила инструмента, которую в свою очередь передает червячная передача. Механизированный крючок дает более высокую скорость вязания, но и стоит он намного дороже. Покупка инструмента целесообразна в том случае, если планируется большой объем работ.

Винтовой крючок и принцип его действия

Пистолет для вязания арматуры

При возведении крупных монолитных объектов объемы вязания настолько большие, что лучше сразу купить пистолет для связывания. Устройство полностью автоматизирует процесс: пистолет заранее заправляется мотком проволоки для связки арматуры, при совмещении элементов инструмент наматывает проволоку, туго утягивает и закручивает петлю. После этого отрезаются излишки.

Вязка арматуры с помощью данной техники предполагает больший расход проволоки, зато все натяжения выполняются равномерно. Пистолет обеспечивает высокую скорость вязания: намного выше, чем при вязке простым или винтовым крючком. Это дорогостоящее приспособление, поэтому его приобретают, только если предполагается строительство крупного объекта.

Пистолеты для вязки арматуры

Техника вязания

Если используется простой крючок, вязка арматуры выполняется следующим образом.

  • От проволоки отрезают кусок около 30–40 см в длину.
  • Проволоку складывают вдвое и прикладывают к точке скрещивания прутьев. Это делается снизу, край проволоки чуть приподнимается.
  • Конец крюка продевают в образовавшуюся петлю, второй конец загибают с другой стороны инструмента.
  • Далее выполняется круговое вращение, приспособление при этом нужно держать крепко. В результате таких движений концы прутьев будут перекручиваться.
  • После нескольких вращений крючок для связки арматуры извлекают из петли.

Этапы ручной вязки арматуры

Вязка арматуры не должна быть слишком тугой, в противном случае проволока просто переломится.

Схема вязания винтовым крючком аналогична. Работу начинают так же: проволоку складывают пополам, подносят к месту пересечения прутьев, края загибают и закрепляют на крючке. Различие заключается в том, что вместо вращения кистью нужно притянуть рукоять к себе. В результате смещения стержень начинает вращаться. После этого ручку отпускают, затем повторяют действие. Количество повторений зависит от требуемой степени жесткости. Также нужно учитывать, что во время эксплуатации устройство может складываться и раскладываться. Чтобы оно начало вращаться, нужно просто притянуть ручку к себе.

Для особо важных соединений проволоку можно несильно обмотать вокруг пересечения прутьев несколько раз, после чего приступить к закручиванию при помощи прибора.

Крючок своими руками

Совсем не обязательно покупать инструмент для закладки фундамента небольшого строения или выполнения опалубки. Устройство для вязания можно легко смастерить своими руками с помощью фото- и видео инструкций.

Первое, что нужно сделать — найти сварочный электрод. С одной стороны фиксируется кусок резинового шланга (это будет что-то наподобие ручки). Рабочий конец нужно немного подточить.

Крючок для вязания можно сделать своими руками с помощью шуруповерта. В патрон устройства вставляется крючок, сделанный из простого гвоздя. В данном случае важно регулировать скорость шуруповерта: он должен работать так, чтобы не разорвать прутья.

Представленная техника является наилучшим способом связки. Она не только снижает трудозатраты и экономит средства, но и позволяет выполнять работу своими руками даже тем, кто не обладает соответствующими навыками и знаниями.

Важные нюансы

В процессе вязания лучше использовать низкоуглеродистую сталь. Если она будет плохо поддаваться деформации, можно ее слегка обжечь: недолго выдержать над пламенем, затем охладить.

Что касается диаметра, он должен быть около 1,5 мм (иначе сталь будет сгибаться очень трудно). Меньший размер приведет к тому, что при скручивании проволока для вязки арматуры порвется.

Все тонкости работы освоить за один раз сложно, тем более только по одной теории. Сущность технологии можно понять лишь на практике. Однако вязка арматуры — процесс сам по себе простой, поэтому справиться с ним под силу практически каждому.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Делаем сами автоматический крючок для вязки арматуры


Всем доброго времени. Не для кого, не секрет, что бывают такие ситуации, где требуется соорудить какую либо металлоконструкцию из арматуры например для фундамента. А связывать арматуру плоскогубцами, дело не быстрое и нудное. С таким инструментом связка арматуры займёт всего пару секунд вашего времени. Надеюсь, статья будет полезной не только строителям, но и всем любителям смастерить что-то полезное своими руками. И так, героем нашей сегодняшней статьи стал автор канала «Mr SunY», который поделится с нами, как и из чего можно собрать данный инструмент.

Перечень материалов, которые автор использовал для данного инструмента:
Труба металлическая на полдюйма.

Пару болтов приблизительно М 10.

Гайки к ним в количестве 4 шт.

Сверло такого диаметра, чтобы оно свободно перемещалось внутри трубы.

Также нужна гайка размером немного больше, чем наружный диаметр трубы.

И ещё, одна гайка примерно М 12.

И первым делом автор отмерял от трубы кусок 18 см.

После отрезал его.

Затем на одном краю трубы сделал метку будущего отверстия.

После сделал сквозное отверстие под болты.

Затем установил в это отверстие болт, с предварительно установленной гайкой.

Затем установил на болт ещё одну гайку.

После приварил гайки к трубе.

Далее обработал швы.


После автор взял болты и заточил их под конус.


Далее установил их на свои места.

Перед установкой болтов, автором было установлено на них дополнительно по одной гайке.

Далее было установлено сверло.

На сверло гайка диаметром больше трубы.

Затем гайку автор приварил, к сверлу.

Далее он взял гайку М 12 и нанёс разметку такого плана.

После отрезал всё лишнее.

Получился такой вот крюк.

Примерка.

И после сварка этого крюка, к гайке на сверле.

Затем автор зачистил швы. И всё самоделка готова.

Такой вот инструмент получился у нашего героя сегодня.

И в завершении тест от автора.

Как можно увидеть на фото инструмент с поставленной задачей справился отлично.


А на этом у меня всё. Надеюсь, статья была полезной. Всем спасибо и до новой встречи!

Видеоролик:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Крючок для автоматической стыковки арматуры — применение и применение | Своими руками

Многие из тех людей, которые самостоятельно занимались устройством цементной стяжки, сталкивались с необходимостью армирования арматурной сеткой.

В среде профессионалов технология скрепления арматуры вязальной проволокой признана очень эффективной. Однако профессионалы могут позволить себе дорогое и сложное оборудование, но для умелых людей сегодня мы испытаем на себе автоматический крючок для вязки арматуры , с помощью которого можно значительно упростить процесс обвязки проволоки.

Как устроен крючок для стыковки арматуры

Устройство изготовлено из металлического стержня с загнутым концом.

Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются между собой. У автоматического крючка (еще его называют винт) есть специальная ручка, она сделана из пластика, внутри нее находится винт.

Во время работы ручка должна совершать возвратно-поступательные движения, заставляя вращаться кончик вязального устройства.Другими словами, вы тянете на себя ручку винта, кончик которой одновременно вращается, и проволока натягивается.

Factory IDE стоят довольно недорого, их можно купить в любом современном строительном магазине. Цена колеблется от 200 до 900 рублей в зависимости от модели. Однако, прежде чем приобретать такой крючок, лучше определиться с объемом работы, которую необходимо выполнить.

В нашем конкретном случае нам пришлось сделать хороший ящик для заливки под парковку машины.Поэтому, не долго думая, заказал средство через известный интернет-магазин, где было оптимальное соотношение цены и качества. Цена небольшая — 548 рублей. С доставкой проблем не было. Привезли в Подмосковье за ​​3 дня. Позиционировался на площадке как инструмент, позволяющий протягивать проволоку 0 3-3,5 мм. На самом деле это было не совсем так. Но обо всем по порядку.


См. Также: Армирование и обвязка арматуры своими руками и применение арматуры в строительстве


Технология использования крючка для привязки арматуры

Метод привязки довольно прост, практически не зависит от того, какой крючок вы используете.При использовании обычных и автоматических устройств необходимо предварительно разрезать проволоку для обвязки срезами 100-150 мм (в зависимости от толщины склеиваемого материала: на дорожной сетке отрезки могут быть короче, а на дорожной сетке длиннее. толстая арматура), а затем выполнить несложные операции:

  1. одна проволока дублируется;
  2. оборачивается вокруг связанного арматурного узла;
  3. руки поворачиваются против часовой стрелки на 3 оборота, образуя петлю, в которую вставлен крючок;
  4. Крючок продевается в петлю, цепляется за второй конец вязального материала;
  5. Операция скручивания проволоки начинается с поворота стержня винта внутри ручки.

Активно крутить механизм (точнее дергать за ручку, сам агрегат вращается) нужно до тех пор, пока трос не будет почти полностью затянут. Затем слегка остановитесь и потяните за провод, чтобы он тянулся к нему, но не порвался.

Теперь вы можете вытащить вязальное устройство и проверить надежность крепления узла. Проверка проста: один арматурный стержень дергается относительно другого. Если вы все сделали правильно и надежно затянули узел крючком, стержни не будут «ходить».

Результат обращения

В нашем случае проволока 0 3 мм за крючок не тянула, а на 2 мм тянула с большим усилием. Подумали, что такой инструмент не нужен, и даже договорились вернуть 8 магазин. Сосед по даче вовремя посоветовал использовать проволоку меньшего диаметра. Пришлось 8 строительный супермаркет вместе с очередной порцией цемента заказать еще и проволоку 0 1,5 мм. С затяжкой этого провода проблем больше не возникло. Для чистоты эксперимента следует отметить, что эта проволока была отожженной, а потому мягкая.Возможно, если бы более толстая проволока была еще и мягкой, крючок с этим справился бы.

На работе можно было усвоить одну очень важную особенность. Проволока, сложенная вдвое, необходимо сначала вручную обернуть вокруг узла арматуры и обязательно против часовой стрелки.

И только потом в эту петлю вставить крючок и произвести скручивание проволоки до полного затягивания. Также необходимо периодически смазывать винт внутри ручки. Этой информации нет на сайте магазина.

Следует отметить, что поставленная нами задача — в достаточно короткие сроки подготовить достаточно большой объем арматуры для заливки цемента — была выполнена.


Смотрите также: Гнем вырезаем и вяжем арматуру своими руками


Практика показывает, что такое недорогое устройство пригодится в арсенале хозяина дома: всегда: сделаете ли стяжку или крепление для сетки-рабицы, установите забор.

Крючок для самостоятельной обвязки арматуры: видео

© Текст: А.Кунаева

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Гнем вырезаем и вяжем арматуру своими руками Работаем с арматурой и проволокой Сначала …
  • Подставки для помидоров своими руками Как сделать подставки для подвязки …
  • Садовая фигурка (кот) своими руками из проволоки Как сделать садовые фигурки из…
  • Как сделать нитку из пластиковых бутылок своими руками Нить из старых бутылок это …
  • Металлическая хлопушка для ковра своими руками КАРБИНЕР МЕТАЛЛИЧЕСКИЙ ДЛЯ ВАШИХ КОВРОВ …
  • Кормушка для птиц в виде японской беседки Самодельная кормушка для птиц в …
  • Венок из гипсофилы на свадьбу своими руками — мастер-класс и фото Как сделать свадебный белый венок …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Новая машина для завязывания узла арматуры для связывания

    штанги стального прутка

    Внедрение новой машины для завязывания узлов арматуры для связывания стальных стержней

    автоматический инструмент для связывания арматуры / инструмент для связывания арматуры / строительный инструмент машина для связывания арматуры: это портативное интеллектуальное аккумуляторное динамоэлектрическое устройство, оно обладает чертой безопасного и надежного, разумного, продвинутого устройства, легко манипулирует, высокой эффективности работы
    в архитектуре для упаковки сборной арматуры.Это может значительно повысить скорость работы инженера. zmwm01

    Параметр новой машины для завязывания узлов арматуры для связывания стальных стержней

    Модель

    WL-210

    WL-400

    WL-500

    Максимальный диаметр обвязки

    21 мм

    40 мм

    50 мм

    Время завязывания узла

    0.8 с

    0,8 с

    0,8 с

    Тип батареи

    9,6 В Ni-MH

    3000 мАч

    9,6 В Ni-MH

    3000 мАч

    9,6 В Ni-MH

    3000 мАч

    Время зарядки

    Зарядное устройство на 1 час

    Зарядное устройство на 1 час

    Зарядное устройство на 1 час

    ГВт машины

    2.15 кг

    2,2 кг

    2.25 кг

    Макс. Номер

    Узлы для завязывания

    1200-е годы

    (одна Ni-MH батарея)

    1200-е годы

    (одна Ni-MH батарея)

    1200-е годы

    (одна Ni-MH батарея)

    Тип провода

    Проволока стальная оцинкованная

    ,

    Проволока стальная отожженная

    Проволока стальная оцинкованная

    ,

    Проволока стальная отожженная

    Проволока стальная оцинкованная

    ,

    Проволока стальная отожженная

    Провод

    0.8 мм

    0,8 мм

    0,8 мм

    оборотов на галстук

    2 оборота / 3 оборота

    2 оборота / 3 оборота

    3 оборота / 4 оборота

    связей на бухту

    Прибл. 260-е годы (2 оборота)

    Примерно 160-е годы (2 оборота)

    Прибл. 100 галстуков (3 витка)

    связей за заряд

    4-5 катушек

    6-7 Катушек

    7-8 Катушки

    Изображения новой машины для завязывания узлов арматуры для связывания стальных стержней

    Информация о компании

    .

    Автоматический инструмент для связывания арматуры / Инструмент для связывания арматуры / Строительный инструмент Машина для связывания арматуры

    Внедрение автоматического инструмента для связывания арматуры / инструмента для связывания арматуры / строительного инструмента для связывания арматуры

    автоматический инструмент для связывания арматуры / инструмент для связывания арматуры / строительный инструмент машина для связывания арматуры: это портативное интеллектуальное аккумуляторное динамоэлектрическое устройство, оно обладает чертой безопасного и надежного, разумного, продвинутого устройства, простоты управления, высокой эффективности работы.
    в архитектуре для упаковки сборной арматуры.Это может значительно повысить скорость работы инженера.

    Основные параметры автоматического инструмента для связывания арматуры / инструмента для связывания арматуры / строительного инструмента

    Модель

    WL-210

    WL-400

    WL-500

    Максимальный диаметр обвязки

    21 мм

    40 мм

    50 мм

    Время завязывания узла

    0.8 с

    0,8 с

    0,8 с

    Тип батареи

    9,6 В Ni-MH

    3000 мАч

    9,6 В Ni-MH

    3000 мАч

    9,6 В Ni-MH

    3000 мАч

    Время зарядки

    Зарядное устройство на 1 час

    Зарядное устройство на 1 час

    Зарядное устройство на 1 час

    ГВт машины

    2.15 кг

    2,2 кг

    2.25 кг

    Макс. Номер

    Узлы для завязывания

    1200-е годы

    (одна Ni-MH батарея)

    1200-е годы

    (одна Ni-MH батарея)

    1200-е годы

    (одна Ni-MH батарея)

    Тип провода

    проволока стальная оцинкованная,

    Проволока стальная отожженная

    проволока стальная оцинкованная,

    Проволока стальная отожженная

    проволока стальная оцинкованная,

    Проволока стальная отожженная

    Провод

    0.8 мм

    0,8 мм

    0,8 мм

    оборотов на галстук

    2 оборота / 3 оборота

    2 оборота / 3 оборота

    3 оборота / 4 оборота

    связей на бухту

    Прибл. 260-е годы (2 оборота)

    Примерно 160-е годы (2 оборота)

    Прибл. 100 галстуков (3 витка)

    связей за заряд

    4-5 катушек

    6-7 катушек

    7-8 Катушки

    Изображения автоматического инструмента для связывания арматуры / инструмента для связывания арматуры / строительного инструмента машины для связывания арматуры

    Информация о компании

    .Отладка

    — Как отладить запуск моего набора тестов Eunit при использовании rebar3?

    Переполнение стека
    1. Около
    2. Продукты
    3. Для команд
    1. Переполнение стека Общественные вопросы и ответы
    2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
    3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
    4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
    5. Реклама Обратитесь к разработчикам и технологам со всего мира
    6. О компании

    Загрузка…

    1. Авторизоваться зарегистрироваться
    2. текущее сообщество

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
